KULLANIM KILAVUZU EVO-365 USB GoldMaster

ÖNEMLİ GÜVENLİK BİLGİLERİ

ELEKTRİK ŞOKU TEHLİKE UYARISI

• Lütfen talimatları okuyunuz ve saklayınız.
• Uyarılara dikkat ediniz.
• Tüm talimatları dikkate alınız.
• Cihazı çalıştırmadan önce cihaz üzerinde oluşan tozlanmaları siliniz.
• Üretici firmanın talimatları doğrultusunda bağlantılarını yapınız.
• Hoparlörleri zarar gelmeyecek ve düşemeyecekleri uygun bir yere koyunuz.
• Hoparlörleri suya yakın yerlerde kullanmayınız ve nemli ortamlarda bırakmayınız.
• Hoparlör deliklerine herhangi bir cisim sokmayınız,
• Elektrik çarpması riski doğabilir,ve uygun havalandırma şartları için hoparlörlerin çevresinde yeterli boş alan sağlayınız.
• Kalorifer soba, gibi cihazların yakınında asla hoparlör sisteminizi kurmarınız.

• Hoparlörleri sadece bilgisayarın veys ses aygıtının ses hattı çıkışından çalıştırınız.

• Güç kablosunun ayak altında olmamasına dikkat ediniz

• Sadece imalatçı tarafından verilen aksesuarları kullanınız.
• Daha fazla koruma için hoparlörleri elektrik prizinden çıkarmadan once bilgisayarınızı kapatınç
• Sistem uzun zaman kullanılmayacaksa. Lütfen enerji kablosunu prizden çıkartınız.
• Herhangi bir yolla sistemin zarar görmesi, güç kaynağı kablosu veya fişinin zarar görmesi, sıvı dökülmesi veya cisimlerin iceri düşmesi, nem tutması cihazın normal çalışmasını veya bozulmasına neden olabilir.
• Tüm bakım onarımının nitelikli personel tarafından yapılması önerilir.
• Yanan mum gibi yanıcı kaynaları sisteme yaklaştırmayınız.
• Priz sistemi, ses sisteminin yakınında olmalı ve kolay erişilebilir olmalıdır.
  Ürün tasarımı ve özellikleri bildirime gerek duymaksınız değiştirilebilir. Bu özellikleri ürün ana özellikleri yazılım, yazılım sürücüleri ve kullanım kılavuzu dahildir.

UYARI:

ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN SİSTEMİ, YAĞMURLU YADA NEMLİ ORTAMLARDA AÇMAYINIZ.

Goldmaster EVO-365 USB ses sistemini aldığınız için teşekkür ederiz.

Tercih ettiğiniz cihazın kullanımı kolay ve ses kalitesi oldukça iyidir. Goldmasterı daha fazlası ile keşfetmek ya da ürün ile ilgili sorunlarınız için www.goldmaster.com.tr sitemizi ziyaret ediniz.

GoldMaster EVO-365 USB ses sistemini kurmak:

Önemli: Güvenliğiniz için, elektrik prizine takmadan önce hoparlör sistemini kurunuz.

1. Subwoofer bağlantılarını yapmadan önce, ön uydu haparlörleri monitörün her iki yanına koyunuz. Sağ ön hoparlör sisteminiz için merkez kontrolü yapar, dolayısıyla onu kolay erişebileceğiniz bir yere koyunuz. Hoparlör sisteminizi nasıl kurduğunuza bağlı olarak, hoparlörleri sesin size doğru gelmesini sağlayacak sekilde yerleştiriniz. Gerçek ses kalitesi için, subwoofer'ı masanızın üzerine yerlerştirebilirsiniz. Subwoofer'ın yeterli hava sürkilasyonu yapabilmesi için çevresin de yeterli boş alan olduğuna emin olunuz.

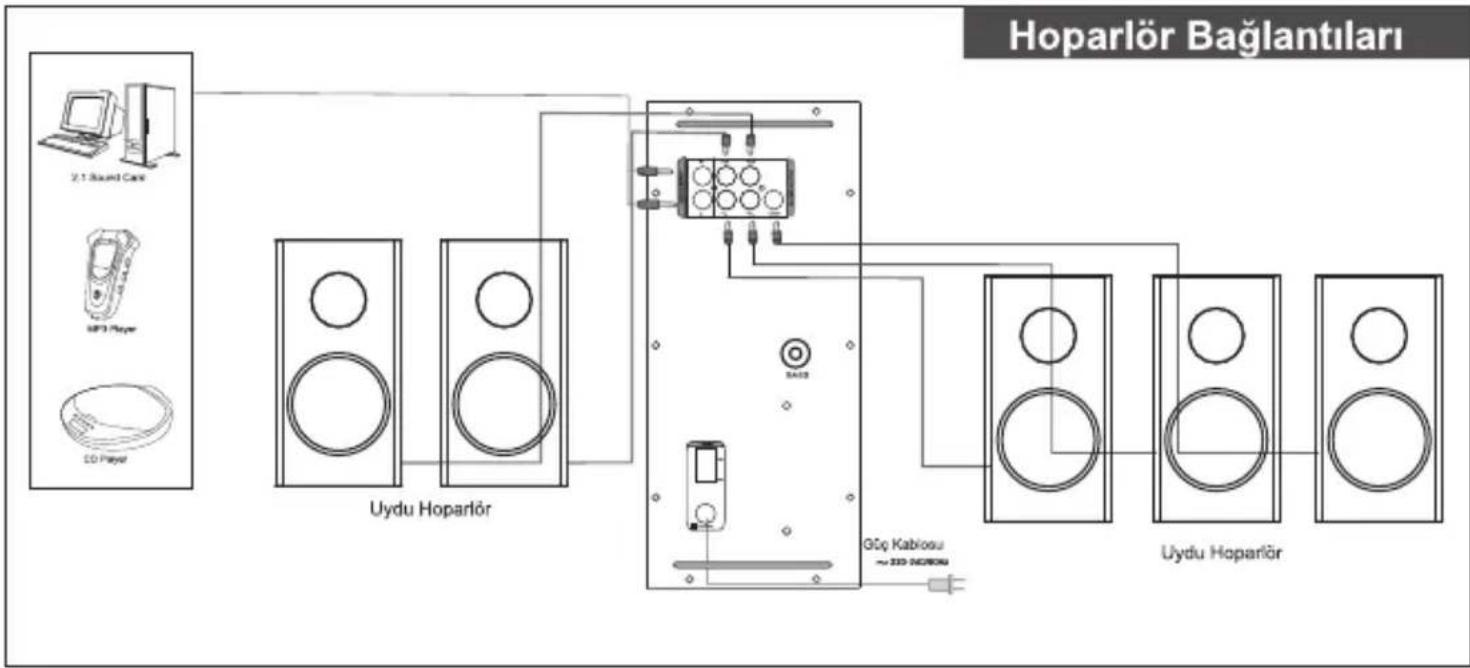

2. Uydu hoparlörleri bir öceki sayfada gösterildiği gibi bağlayınız.

3. A- Bilgisayarınız varsa :

Subwooferin ses giriş kablosunu bilgisayarın hoparlör çıkışına bağlayınız.

B- Eğer bir Video oyun konsolu varsa (PlayStation2, Xbox(TM ya da GameCube):

Bu konsol Y adaptörü gerektirmektedir. Oyun kablosu ile gelen RCA kablonun kırmızı ve beyaz uçlarını oyun konsolunun aynı renkli jacklarına takınız.

Oyun konsol Y adaptörü

3.5mm stereo kabloyu subwoofer ile bağlanmış yeşil giriş hattına bağlayınız.

Pure electrical connector diagram without any text, numbers, or symbols

C- DVD yada VCD kullanıyorsanız

RCA kabloya ihtiyacınız vardır. Kırmızı ve beyaz kabloları cihazın çıkış jacklarına bağlayınız. Diğer ucunu ise subwooferin ses giriş jackına takınız.

1. Mp3 Oynatma

A- USB belleği ya da SD kartı yuvasına yerleştirdiğinizde cihaz içindeki müzik dosyasını otomatik olarak oynatacektır. (Cihaz sadece Mp3 formatındaki müzik dosyalarını oynatır.)

B- Kumandanızdaki tuşlar ile oynatma kontrolünü yapabilirsiniz.

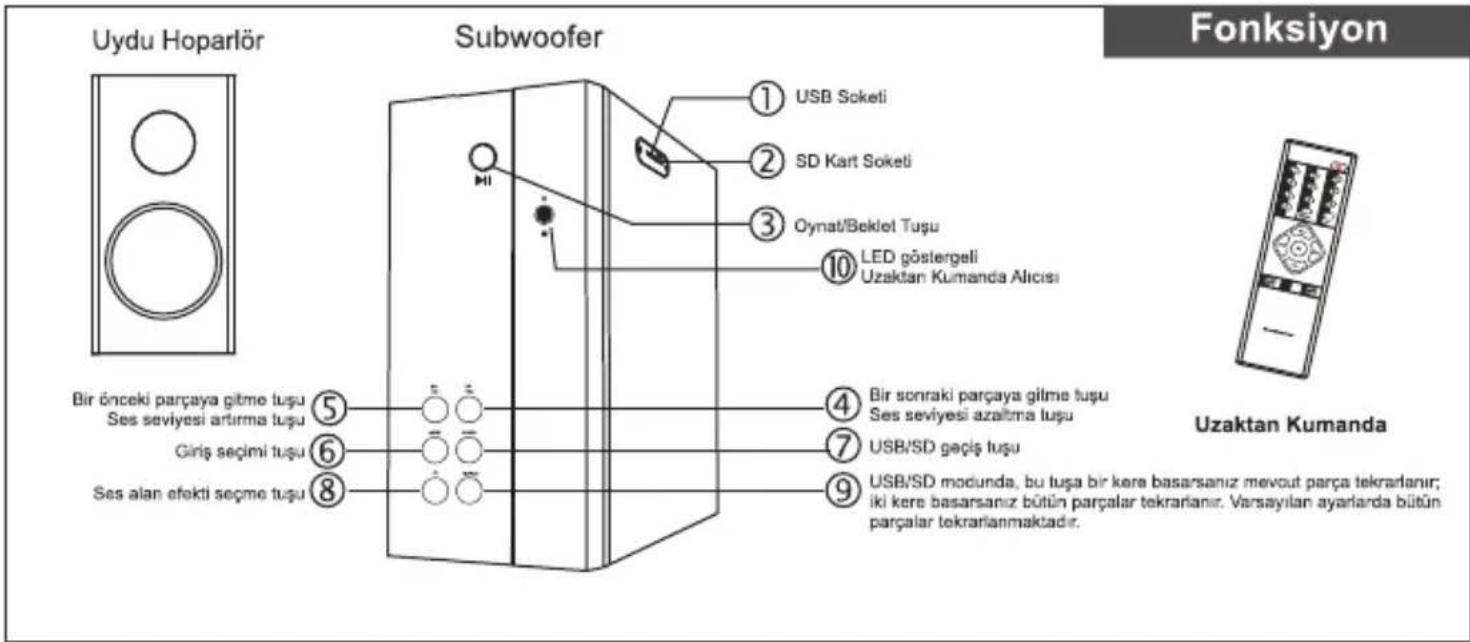

Goldmaster EVO-365 USB ses sistemi kullanımı

Ses kontrolü

Subwoofer ve Uzaktan Kumanda üzerinde yer alır. Sistemin tüm ses kontrolünü ayarlar.

Subwoofer Ses kontrolü

Subwoofer ve Uzaktan Kumanda üzerinden kontrolü yapılır ve Subwoofer'ın ses kontrolünü yapmak için kullanılır.

EQ

Subwoofer ve Uzaktan Kumanda üzerinde yer alır. Sistemin ekolayzer ses efektini bu fonksiyondan değiştirebilirsiniz.

UZAKTAN KUMANDA FONKSİYONLARI

① ▶▶▶ (bir sonraki parçaya gitme tuşu)
② ▶II (mp3 oynatma kontrol tuşu)
③ VOL+(ses seviyesi artırmata tuşu)
④ EQ (ses alan efekti seçme tuşu)
⑤ MODE (giriş seçimi)
⑥ USB/SD mod seçim tuşu
⑦ ◀◀ (bir önceki parçaya gitme tuşu)
⑧ VOL-(ses seviyesi azaltma tuşu)
⑨ Tekrar USB/SD modunda, bu tuşa bir kere basarsanız mevcul parça tekrarlanır; İki kere basarsanız bütün parçalar tekrarlanır. Varsayılan ayarlarda bütün parçalar tekrarlanmaktadır.

Teknik Özellikler

* Toplam Güç (RMS)	: 105 Watt
Subwoofer	: 30 Watt (RMS), 4ohm (100Hz), 10% THD (Toplam Harmonik Sapma)
Uydu hoparlör	: 75 Watt RMS (5 x 15 W), 4ohm (1kHz), 10% THD (Toplam Harmonik Sapma)
* Toplam Peak Güç	: 210 Watt (<10% THD)
* THD	: 0.05% den daha iyi
* Sinyal/Gürültü Oranı	: >80dB
* Frekans Aralığı	: 20Hz – 20kHz
Sürücü boyutları	: 3" uydu hoparlör, 5.25" subwoofer
* Hoparlör Boyutları
Uydu hoparlör	: 90x135x250 (mm)
Subwoofer	: 145x300x310 (mm)

Not: Tasarımı ve teknik özellikleri haber verilmeksizin değiştirilebilir.

LÜTFEN GARANTI BELGESİ ÜZERİNDE BULUNAN EKİ ON( 10 ) GÜN İÇERSİNDE ÜZERİNDEKİ ADRESE POSTALAYIN, FAX VEYA E-MAIL YOLUYLA BİZE ULAŞTIRIN.0212 693 02 24- [e-mail]

Cihazın kullanım ömrü 10 yıldır.
