KULLANIM KILAVUZU COMET V-11 USB GoldMaster

ÖNEMLİ GÜVENLİK BİLGİLERİ

ELEKTRİK ŞOKU TEHLİKE UYARISI

ELEKTRİK ŞOKU TEHLİKE UYARISI

* Lütfen talimatları okuyunuz ve saklayınız.

* Uyarılara dikkat ediniz.

* Tüm talimatları dikkate alınız.

* Cihazı çalıştırmadan önce cihaz üzerinde oluşan tozlanmaları siliniz.

* Üretici firmanın talimatları doğrultusunda bağlantılarını yapınız.

* Hoparlörleri zarar gelmeyecek ve düşemeyecekleri uygun bir yere koyunuz.

* Hoparlörleri suya yakın yerlerde kullanmayınız ve nemli ortamlarda bırakmayınız.

* Hoparlör deliklerine herhangi bir cisim sokmayınız, Elektrik çarpması riski doğabilir, ve uygun havalandırma şartları için hoparlörlerin çevresinde yeterli boş alan sağlayınız.

* Kalorifer, soba, gibi cihazların yakınında asla hoparlör sisteminizi kurmayınız.

* Hoparlörleri sadece bilgisayarın veya ses aygıtının ses hattı çıkışından çalıştırınız.

* Güç kablosunun ayak altında olmamasına dikkat ediniz.

* Sadece imalatçı tarafından verilen aksesuarları kullanınız.

* Daha fazla koruma için hoparlörleri elektrik prizinden çıkarmadan once bilgisayarınızı kapatın.

* Sistem uzun zaman kullanılmayacaksa, lütfen enerji kablosunu prizden çıkartınız.

* Herhangi bir yolla sistemin zarar görmesi; güç kaynağı kablosu veya fişinin zarar görmesi, sıvı dökülmesi veya cisimlerin içeri düşmesi, nem tutması cihazın normal çalışmasını veya bozulmasına neden olabilir.

* Tüm bakım onarımının nitelikli personel tarafından yapılması önerilir.

* Yanan mum gibi yanıcı kaynakları sisteme yaklaştırmayınız.

* Priz Sistemi, ses sisteminin yakınında olmalı ve kolay erişilebilir olmalıdır.

* Ürün tasarımı ve özellikleri bildirime gerek duymaksınız değiştirilebilir. Bu özellikleri ürün ana özellikleri, yazılım, yazılım sürücüleri ve kullanım kılavuzu dahildir. Bu kullanım kılavuzu ürün için genel bir başvuru rehberidir

UYARI:

ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN SİSTEMİ, YAĞMURLU YADA NEMLİ ORTAMLARDA AÇMAYINIZ.

GoldMaster Hoparlör sistemini satın aldığınız için teşekkür ederiz.

GoldMaster hoparlör sistemi üstün kalitede üretilmiş ve yüksek performanslı ses sistemidir. Hoparlör sistemini CD, Mp3 ve DVD oynaticınıza veya PC, TV veya video oyun sistemlerinize bağlayabilirsiniz.

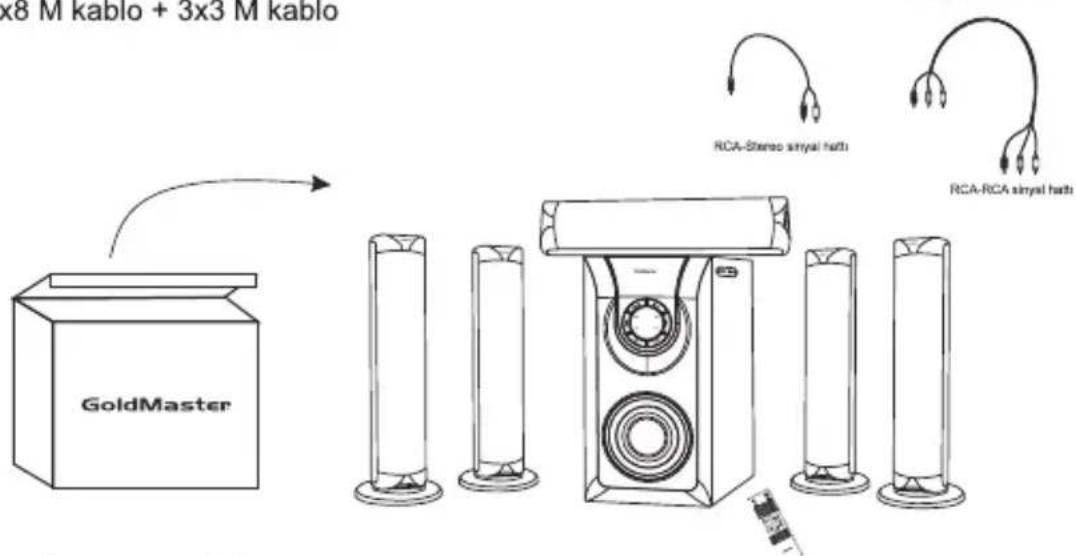

PAKET İÇERİĞİ:

★ 5 Uydu hoparlör
★ 1 Subwoofer
★ Sinyal kablosu (RCA-RCA jak)
★ 2x8 M kablo + 3x3 M kablo

★ RCA-Stereo sinyal kablo
★ 1 Kullanma Kilavuzu
★ Uzaktan Kumanda

HOPARLÖR YERLEŞİMİ:

SUBWOOFER

Tüm Stereo sesleri uydu hoparlörler aracılığı ile alırsınız. Subwoofer stereo ses içermez ve ses yönlü değildir. Sonuç olarak, subwoofer'ı uydu hoparlörleri ile ilişkili belirli bir yere koymak zorunda degilsiniz. Subwoofer'ı,zemin'e, duvar yakınına yada odanın köşesine koyulduğunda en iyi ve verimli bir sekilde ses ve bas özelliklerinden yararlanabilirsiniz.

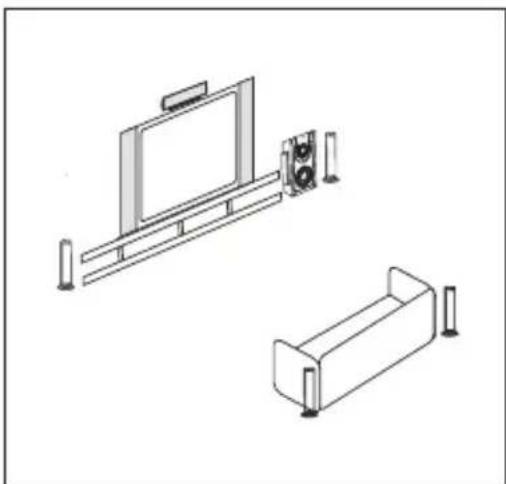

UYDU HOPARLÖRLERİ

Ön uydu hoparlörlerini ekranın sağına dinleme zevkinize göre uygun bir şekilde yerleştirebilirsiniz. Arka hoparlörleri az biraz gerinize veya kablonun izin verdiği ölçüde gerinize yerleştirebilirsiniz. Merkez uydu hoparlörünü monitor üst yada alt ortasına yerleştirebilirsiniz. Tüm uydu hoparlörlerini duyma düzeyinin biraz üstünde kalacak şekilde yerleştirilirse en memnun edici ses kalitesi elde edilmiş olur.

Note : Tüm uydu hoparlöleri manyetik korumalıdır ve TV yada bilgisayar monitörü yanına sesde herhangi bir bozulma olmaksızın yerleştirilebilir.

Tüm bağlantıları yaptıktan sontra hoparlör sisteminin elektrik fişini prize takınız. İlk çalıştırma esnasında, aşağıda belirtildiği gibi bağlantı adımlarını takip ederek bağlantılarınızı gerçekleştiriniz. Bu bağlantıları gerçekleştirilme hızlı ve kolaydır. Basit bir şekilde ses kaynağının girişlerini bağlayın ve uydu hoparlörlerini subwoofer'ın arkasına bağlayınız.

UYDU HOPÖRLERİ

Uydu hoparlörleri subwoofer' a bağlanmalıdır. Bağlantıları aşağıdaki gibi ve doğru kabloyu kullanarak yapabilirsiniz.

Bu system ve ses kaynakları arasında değişik bağlantılar yapılabilir. Eğer bu hoparlör sistemini PC ses/PC oyun, DVD oynatma,oyun konsolu veya taşnabilir ses cihazları(örneğin Mp3 veya taşınabilir CD player) için kuracaksanız, uygun bölüme geçebilirsiniz.

Mp3 oynatici

1. USB diski veya SD kartı şekilde gösterilen cihazın yanındaki yere takınız. Şarkılar otomatik olarak çalmaya başlayacaktır.
2. Uzaktan kumandadaki oynat/durdur/duraklat/önceki/sonraki tuşlarını kullanarak müziklerinizi kontrol edebilirsiniz.

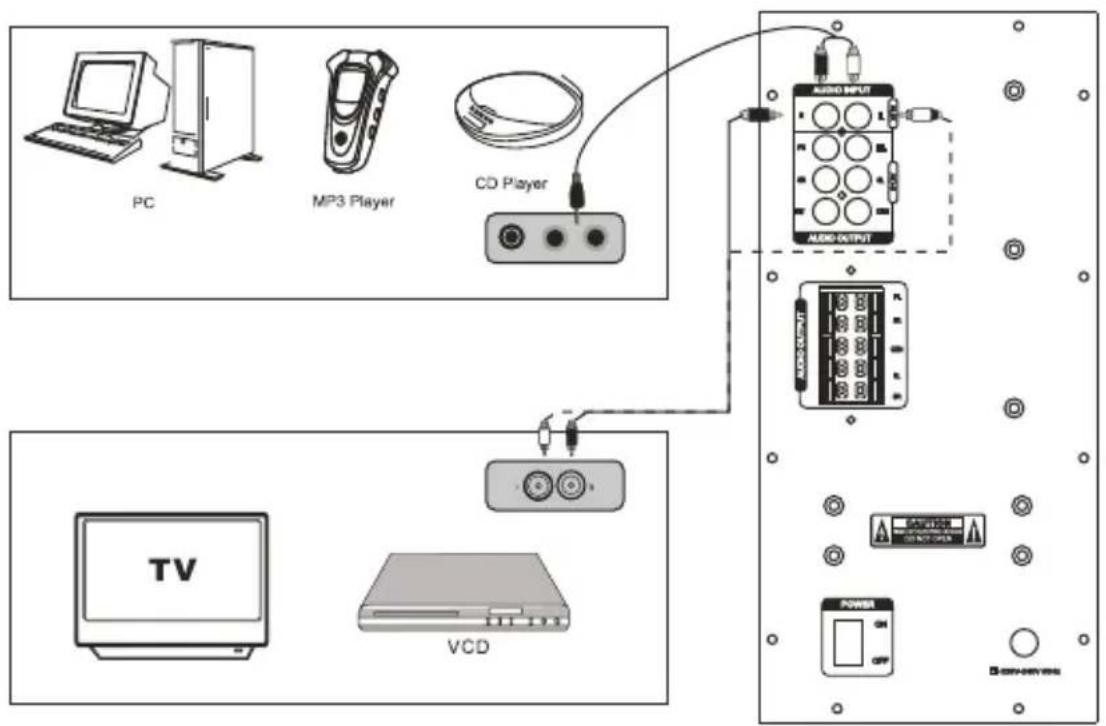

2-KANAL/STEREO SES KARTLARI

1. Bir Stereo-RCA jaklı sinyal kablosu kullanınız.
2. RCA jakını subwoofer'ın AUX girişine takınız.
3. Sinyal kablosunun diğer ucunu ses cihazının çıkışına bağlayınız.


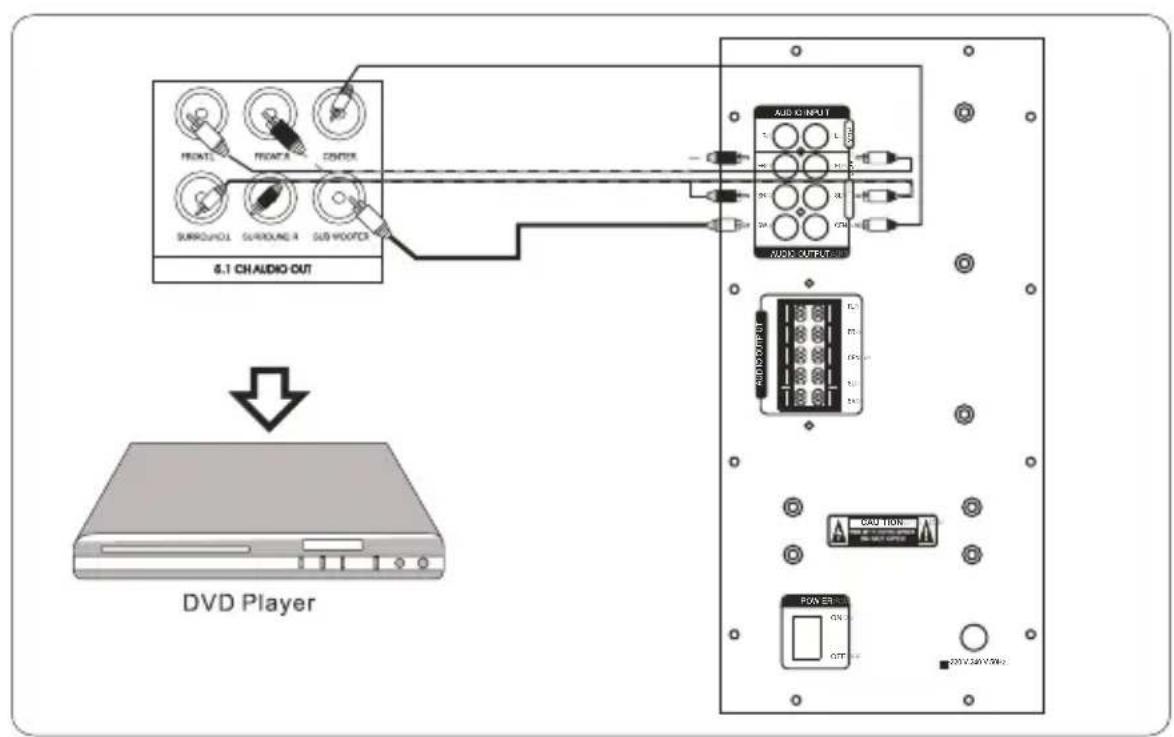

3-KANAL /DVD OYNATICI

1. RCA-RCA jaklı kabloyu subwoofer'ın arkasına bağlayınız.
2. RCA jakını subwoofer'ın AC/3 girişine takınız.
3. Sinyal kablosunun diğer ucunu ses cihazının çıkışına bağlayınız.


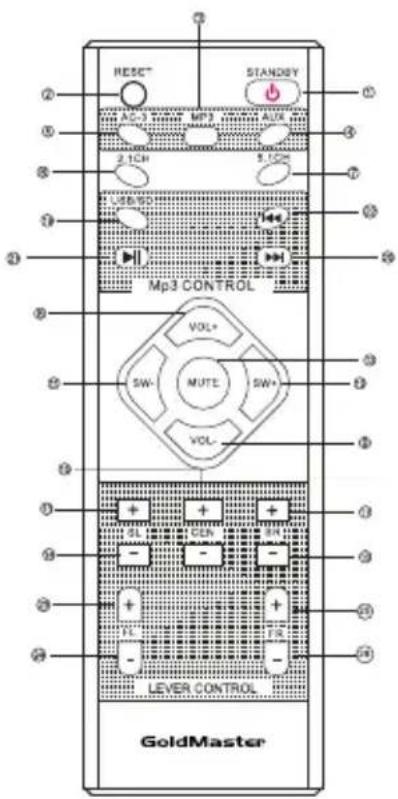

UZAKTAN KUMANDA FONKSİYONLARI

1. Cihazı aç/kapat
2. RESET (Cihaz ayarlarına döner)
3. Mp3 (Mp3 girişini seçer)
4. AUX(AUX girişini seçer)
5. AC-3(AC-3 girişini seçer)
6. 2.1 (2+1 ses sistemine geçer)
7. 5.1 (5+1 ses sistemine geçer)
8. vol+(Ses artırır)
9. vol-(Ses azaltir)
10. SUB+(Subwoofer sesini artırır)
11. SUB-(SuBwoofer sesini azaltır)
12. MUTE (Sesi kapatır)
13. SL+(arka sol hoparlörün sesini artırır)
14. SL-(arka sol hoparlörün sesini azaltır)
15. CEN+(Merkez uydunun sesini artırır)
    16.CEN-(Merkez uydunun sesini azaltır)
    17.SR+ (Arka sağ kolonun sesini artırır)
    18.SR-(Arka sağ kolonun sesini azaltır)
16. USB/SD (USB/SD giriş seçer)
    20.▶▶ Mp3 sonraki parçaya geçer
17. ▶ Mp3 oynatma tuşu
18. Mp3 önceki parçaya geçer
19. FL+ (sağ ön hoparlör sesini artırır.)
20. FL- (sağ ön hoparlör sesini azaltır.)
21. FR+ (sol ön hoparlör sesini artırır.)
22. FR- (sol ön hoparlör sesini azaltır.)

CİHAZI ÇALIŞTIRMA

1. Tüm bağlantılar yapıldıktan sonra, güç kablosunu elektrik prizine bağlayınız. Hoparlör sistemi şu anda çalışmaya hazırldır.
2. Ses cihazını açınız.
3. Sistemi subwooferin arkasındaki Açma/Kapama tuşuna basarak açınız. Enerji geldiğinde, Mavi LED yanacaktır.

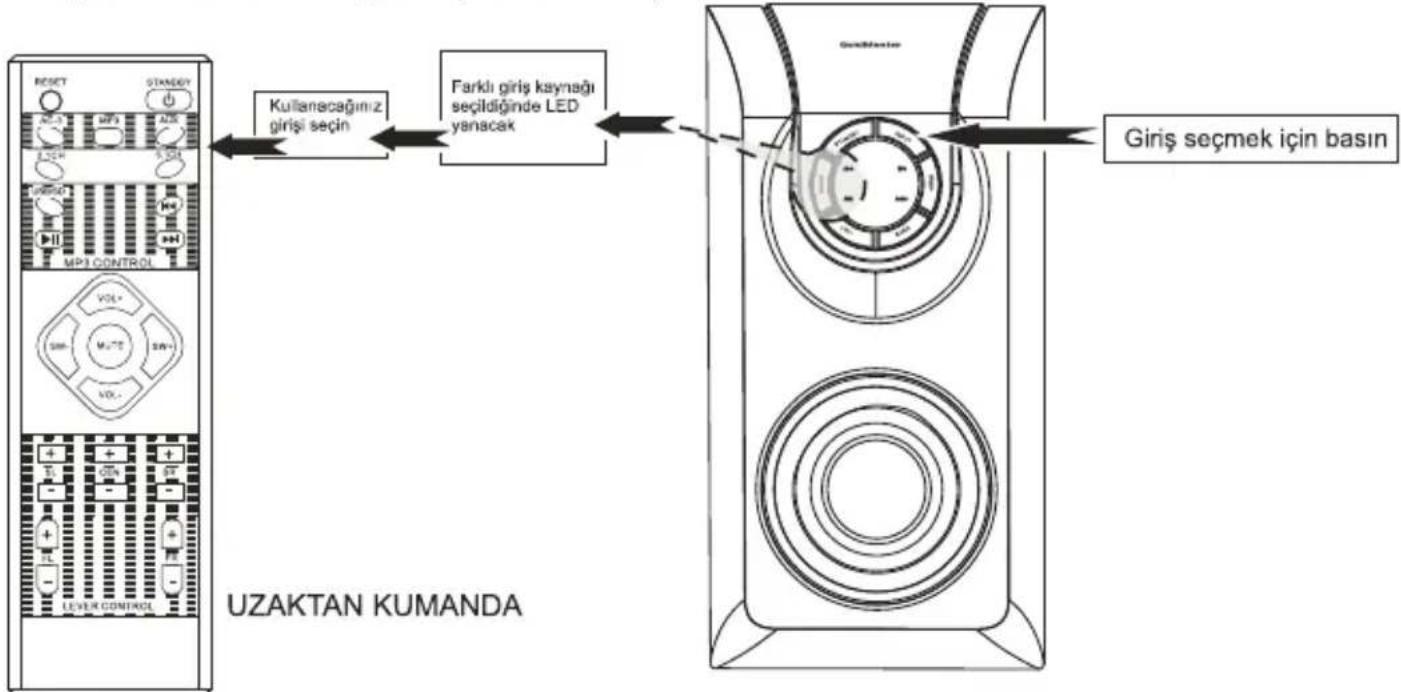

SİSTEMİ KULLANMA

1.Doğru ses cihazını seçmek (örnek olarak)

1. Sisteminiz çalışırken 5.1/2.1 durumunu seçiniz.
2. Her kanalın sesini uzaktan kumandayı kullanarak yada ön paneldeki butonlar aracılığı ile ayarlayınız.
3. Farklı fonksiyonları kullanınız:
   a. Standby: Sistemin çalışmasını kapatır.
   b. SUB fonksiyonu: daha etkili bas efekti almanızı sağlar.
   c. Mute: Sistemin sesini kapatır.

TEKNİK ÖZELLİKLER

Fonksiyonlar:

* Dolby AC-3 /THX
* Full Fonsiyonlu Uzaktan Kumanda
* Full Fonksiyonlu Digital LED göstergesi
* Aşırı Voltaj ve yük binmesine karşı kendini Koruma
* Stereo girişi için Virtual surround efekti
* USB/SD kart okuma

Ses seviyesi şiddeti (SPL): 150dB

Toplam Güç tüketimi: 35W (subwoofer) + 60W (12Wx5) (Uydu hoparlörler)

Uydu Hoparlörler: 60W (12Wx5), 4 ohm, %10 THD (Toplam harmonik sapma)

Subwoofer: 35W, 4ohm, %10 THD (Toplam harmonik sapma)

Frekans Aralığı: 20Hz-20KHz (-10dB)

Gürültü Oranı: >95dB

Sürücü Boyutları: 2.75"+1.5" tweeter uydu hoparlör, 6.5" subwoofer

Güç kaynağı: AC220-240V / 50Hz-60Hz

Girişler: AUX, AC-3, USB/SD kart

Not: Tasarımı ve teknik özellikleri haber verilmeksizin değiştirilebilir.

Cihazın kullanım ömrü 10 yıldır.

İthalatçı/İmalatçı Firma

AYYILDIZ ELEKTRİKLİ EV EŞYALARI İMALAT VE PAZARLAMA A.Ş.

Adres: Halkalı cad. No:228 Sefaköy-İstanbul-Türkiye

Fax: [phone]
