KULLANIM KILAVUZU COMET-533 USB GoldMaster

ÖNEMLİ GÜVENLİK BİLGİLERİ

ELEKTRİK ŞOKU TEHLİKE UYARISI

• Lütfen talimatları okuyunuz ve saklayınız.
  • Uyarılara dikkat ediniz.
• Tüm talimatları dikkate alınız.
• Cihazı çalıştırmadan önce cihaz üzerinde oluşan tozlanmaları siliniz.
• Üretici firmanın talimatları doğrultusunda bağlantılarını yapınız.
• Hoparlörleri zarar gelmeyecek ve düşemeyecekleri uygun bir yere koyunuz.
• Hoparlörleri suya yakın yerlerde kullanmayınız ve nemli ortamlarda bırakmayınız.
• Hoparlör deliklerine herhangi bir cisim sokmayınız,
• Elektrik çarpması riski doğabilir, ve uygun havalandırma şartları için hoparlörlerin çevresinde yeterli boş alan sağlayınız.
• Kalorifer soba, gibi cihazların yakınında asla hoparlör sisteminizi kurmarınız.

• Hoparlörleri sadece bilgisayarın veys ses aygıtının ses hattı çıkışından çalıştırınız.

• Güç kablosunun ayak altında olmamasına dikkat ediniz

• Sadece imalatçı tarafından verilen aksesuarları kullanınız.
• Daha fazla koruma için hoparlörleri elektrik prizinden çıkarmadan once bilgisayarınızı kapatınç
• Sistem uzun zaman kullanılmayacaksa. Lütfen enerji kablosunu prizden çıkartınız.
• Herhangi bir yolla sistemin zarar görmesi, güç kaynağı kablosu veya fişinin zarar görmesi, sıvı dökülmesi veya cisimlerin iceri düşmesi, nem tutması cihazın normal çalışmasını veya bozulmasına neden olabilir.
• Tüm bakım onarımının nitelikli personel tarafından yapılması önerilir.
• Yanan mum gibi yanıcı kaynaları sisteme yaklaştırmayınız.
• Priz sistemi, ses sisteminin yakınında olmalı ve kolay erişilebilir olmalıdır.
  Ürün tasarımı ve özellikleri bildirime gerek duymaksınız değiştirilebilir. Bu özellikleri ürün ana özellikleri yazılım, yazılım sürücüleri ve kullanım kılavuzu dahildir.

UYARI:

ELEKTRİK ŞOKU RİSKİNİ AZAL TMAK İÇİN SİSTEMİ, YAĞMURLU YADA NEMLİ ORTAMLARDA AÇMAYINIZ.

Goldmaster COMET-533 USB ses sistemini aldığınız için teşekkür ederiz. Tercih ettiğiniz cihazın kullanımı kolay ve ses kalitesi oldukça iyidir. Goldmasterı daha fazlası ile keşfetmek ya da ürün ile ilgili sorunlarınız için www.goldmaster.com.tr sitemizi ziyaret ediniz.

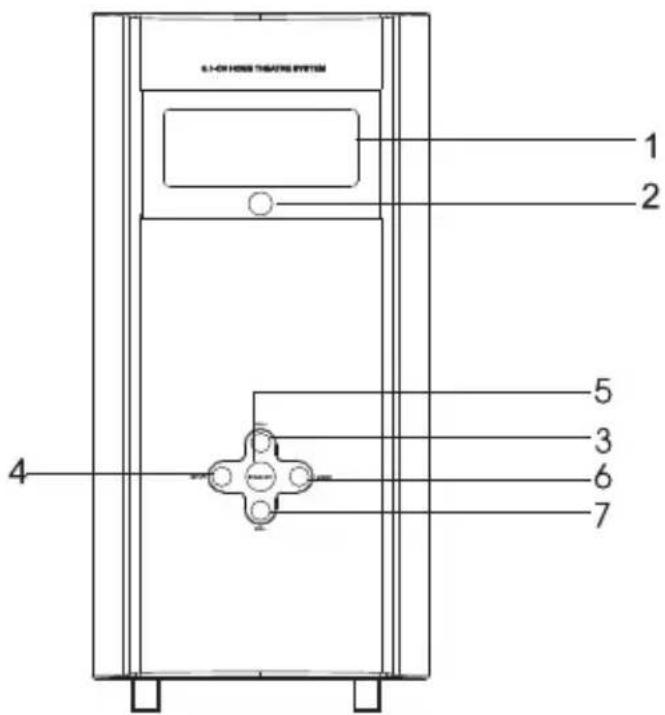

Subwoofer'ın önden görünümü

1. VFD ekran
2. Uzaktan kumanda alicisi
3. VOL+: Ses artırma düğmesi
4. INPUT: Giriş düğmesi
5. STANDBY: Standby (kapatma) düğmesi
6. MODE: 2.1/5.1 mod seçimi
7. VOL- : Ses azaltma düğmesi

Subwoofer'ın yandan görünümü

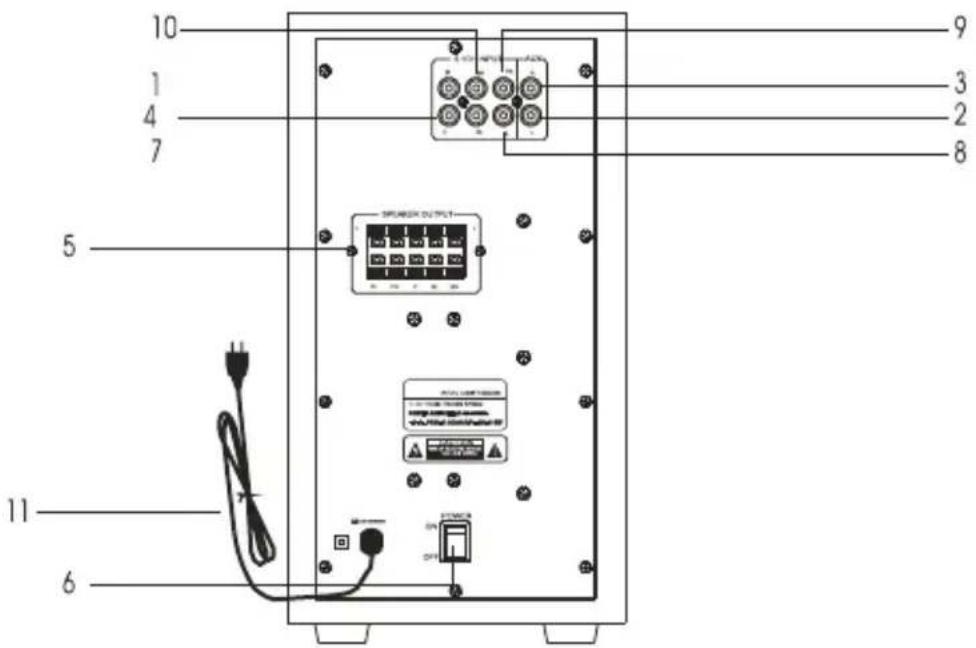

Subwoofer'ın arkadan görünümü

1. 5+1 Subwoofer Ses girişi
2. Stereo sol ses girişi
3. Stereo sağ ses girişi
4. 5+1 Merkez Ses girişi
5. Hoparlör çıkışları
   FL:Ön sol hoparlör ses çıkışı
   FR:Ön sağ hoparlör ses çıkışı
   C:Ön sol hoparlör ses çıkışı
   SL:Arka sol hoparlör ses çıkışı
   SR:Ön sağ hoparlör ses çıkışı
6. Aç/Kapa anahtarı
7. 5+1 Arka sol ses girişi
8. 5+1 Ön sol ses girişi
9. 5+1 Ön sağ ses girişi
10. Arka sağ ses girişi
11. Elektrik kablosu

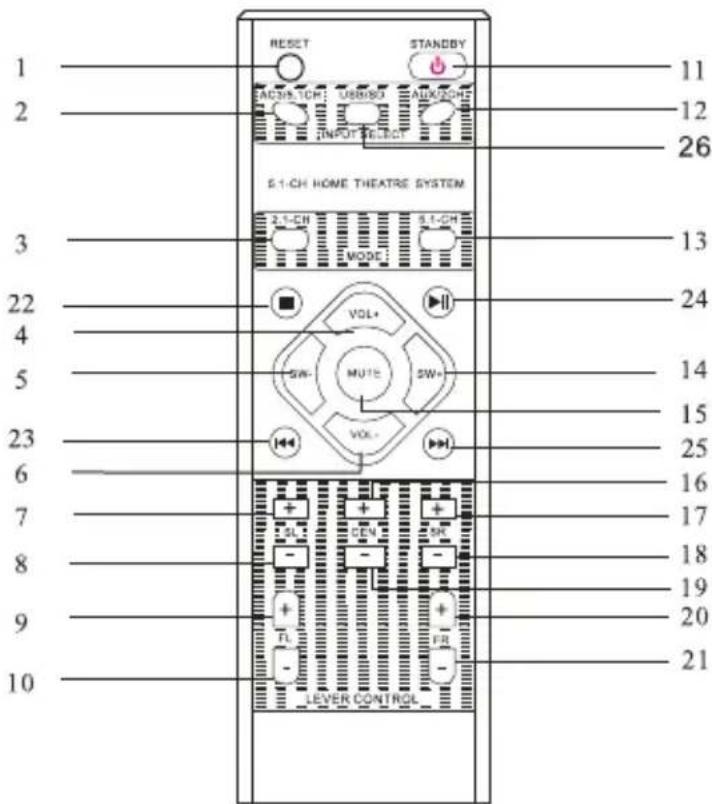

Uzaktan Kumanda Fonksiyonları

1. RESET tuşu
2. AC3/5.1 CH giriş tuşu
3. 2.1 CH mod tuşu (AUX fonksiyonunu içerir)
4. Genel sesi artırmə
5. Subwoofer seviyesini azaltma
6. Genel sesi azaltma
7. Arka sol hoparlör seviyesini artırmə
8. Arka sol hoparlör seviyesini azaltma
9. Ön sol hoparlör seviyesini artırma
10. Ön sol hoparlör seviyesini azaltma
11. Standby (kapatma)
12. AUX/2CH giriş tuşu
13. 5.1 CH mod tuşu
14. Subwoofer seviyesini artırmə
15. Sessiz tuşu
16. Merkez hoparlör seviyesini artırma
17. Arka sağ hoparlör seviyesini artırma
18. Arka sağ hoparlör seviyesini azaltma
19. Merkez hoparlör seviyesini azaltma
20. Ön sağ hoparlör seviyesini artırma
21. Ön sağ hoparlör seviyesini azaltma
22. Durdur tuşu
23. Bir önceki parçaya gitme tuşu
24. Oynat/Beklet tuşu
25. Bir sonraki parçaya gitme tuşu
26. USB/SD kart giriş tuşu

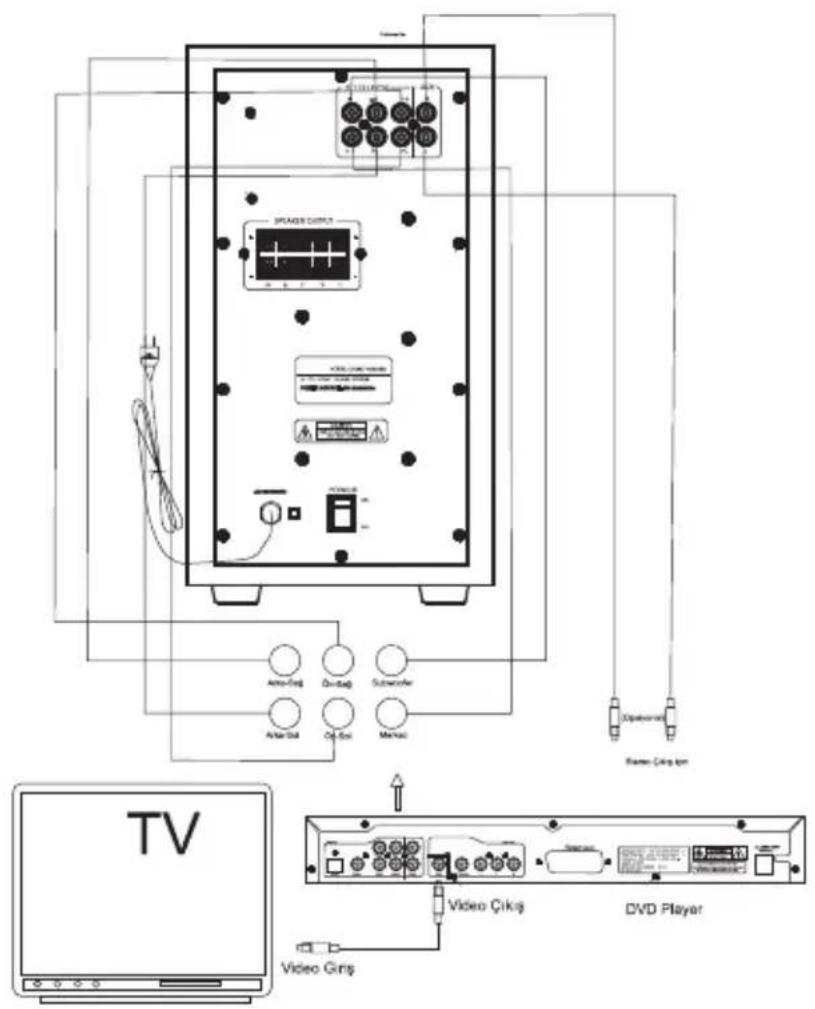

Sistem Bağlantıları

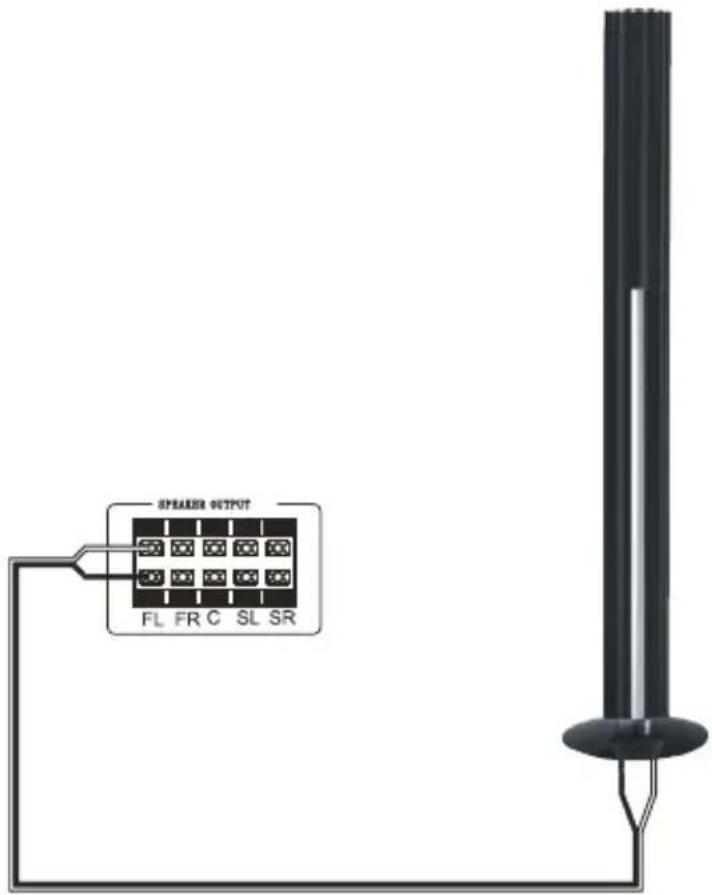

Ana kutunun arka paneli üzerindeki SPEAKER OUTPUT ses çıkışlarından uydu hopalörlerine bağlantı yapınız.

NOT: Kabloları eşleştirirken aynı renklerin denk gelmesine dikkat ediniz. Farklı renktekileri bağlamayınız.

A. Sistemin Açılması ve kapatılması

1. Sistemi açmadan önce sistem bağlantılarını talimata uygun yapıldığından emin olunuz. Kablo renklerine göre doğru bağlantı yapıldığından emin olunuz.

2. Cihazının elektrik kablosunu prize takınız.

3. Cihazının ana parçasının arka panelindeki açma/kapama anahtarından cihazınızı açınız. Cihazın ön panelindeki STANDBY butonu ile cihazı çalışır duruma getiriniz.

B. Ses

1. Ana parça üzerindeki VOL+ tuşu ile ses artırabilirsiniz. Aynı şekilde uzaktan kumanda üzerindeki VOL+ tuşuylada aynı işlemi gerçekleştirebilirsiniz. Ana parça üzerindeki Led ışıklar yanmaya başlayacaktır.
2. Ana parça üzerindeki VOL- tuşu ile ses azaltabilirsiniz. Aynı şekilde uzaktan kumanda üzerindeki VOL- tuşuylada aynı işlemi gerçekleştirebilirsiniz. Ana parça üzerindeki Led ışıklar yanmaya başlayacaktır.

C. SUBWOOFER

1. SW+ butonuna basarak Subwoofer sesini artırabilirsiniz ledler yanmaya başlayacaktır.
2. SW- butonuna basarak Subwoofer sesini azaltabilirsiniz ledler yanmaya başlayacaktır.

D. Ön hoparlörler

1. FL + tuşuyla Ön sol hoparlörlerin sesini artırabilirsiniz. FL - tuşuyla Ön sol hoparlörlerin sesini azaltabilirsiniz.
2. FR + tuşuyla Ön sağ hoparlörlerin sesini artırabilirsiniz. FR - tuşuyla Ön sağ hoparlörlerin sesini azaltabilirsiniz.

E. Merkez hoparlör

CEN + tuşuyla merkez hoparlörlerin sesini artırabilirsiniz. CEN - tuşuyla merkez hoparlörlerin sesini azaltabilirsiniz

F. Arka hoparlör

SL + tuşuyla arka hoparlörlerin sesini artırabilirsiniz. SL - tuşuyla arka hoparlörlerin sesini azaltabilirsiniz.

G. Surround Mod'a geçiş(Ev sinema sistemi)

1. Merkez hoparlörler ve arka hoparlörleri uygun yerlere yerleştirdikten sonra kumandadan Mode tuşuna basarak arka hoparlör Moduna geçebilirsiniz.
   NOT: MODE tuşuna basarak istediğiniz modu seçiniz.(2+1 yada 5+1) 2+1 modunda arka hoparlörlerinin çıkışları pasif hale geçer.

H. 5+1 ses girişi

DTS/AC3 çıkışları 5+1 ses sistemini destekler ses kaynağınızın(DVD, vb.) DTS, AC3 çıkışından alınmalıdır. Uzaktan kumandadan INPUT tuşuna basarak giriş modunu değiştirebilirsiniz.

I.MUTE(SESSIZ)

1. Kumandadan MUTE tuşuna basıldığında sessiz konumuna geçmiş olursunuz. Cihazının sesi çıkmaz.
2. Sessiz konumda VFD yanıyor olacaktır.
3. Tekrar sesli moda geçmek için MUTE tuşuna basmanız yeterli olacaktır.

J. RESET

RESET tuşuna basıldığında tüm hoparlörlerin ses seviyeleri fabrika ayarlarına dönmüş olacaktır.

K.Mp3 oynatma

USB/SD kartınızı ana cihazın yan tarafından slotlara takarak parçaların otomatik olarak çalmasını sağlayabilirsiniz.

Uzaktan kumandadaki PLAY/PAUSE/STOP/NEXT/PREVIOUS tuşlarına basarak sırasıyla oynat/duraklat/durdur/sonraki/önceki konumlarını çalıştirmiş olursunuz.

Teknik özellikler

Güç : AC 220V/50Hz

Giriş hassasiyeti(Subwoofer):250mV+-50mV

Giriş hassasiyeti(Uydu hoparlör):700mV+-50mV

Hoparlör empedansları(Subwoofer):8ohm

Hoparlör empedansıları(Uydu hoparlörler):8ohm

Sinyal/Gürültü:>80 dB

Toplam RMS Gücü: 125W

Subwoofer :50W(RMS)

Ön hoparlör :15Wx2 (RMS)

Merkez hoparlör:15W (RMS)

Arka hoparlör :15Wx2 (RMS)

THD(1kHz,1W):%0.5

Frekans cevabi:30Hz-20kHz+-5dB

L/R dağılım(1kHz):30dB

L/R balans(Stereo):2dB

Not: Tasarımı ve teknik özellikleri haber verilmeksizin değiştirilebilir.

Cihazın kullanım ömrü 10 yıldır.

İthalatçı/İmalatçı Firma

AYYILDIZ ELEKTRİKLİ EV EŞYALARI İMALAT VE PAZARLAMA A.Ş.

Adres: Halkalı cad. No:228 Sefaköy-İstanbul-Türkiye

Fax: [phone]
