KULLANIM KILAVUZU XFORCE-1 GoldMaster

ÖNEMLİ GÜVENLİK BİLGİLERİ

ELEKTRİK ŞOKU TEHLİKE UYARISI

* Lütfen talimatları okuyunuz ve saklayınız.
* Uyarılara dikkat ediniz.
* Tüm talimatları dikkate alınız.
* Cihazı çalıştırmadan önce cihaz üzerinde oluşan tozlanmaları siliniz.
* Üretici firmanın talimatları doğrultusunda bağlantılarını yapınız.
* Hoparlörleri zarar gelmeyecek ve düşemeyecekleri uygun bir yere koyunuz.
* Hoparlörleri suya yakın yerlerde kullanmayınız ve nemli ortamlarda bırakmayınız.
* Hoparlör deliklerine herhangi bir cisim sokmayınız, Elektrik çarpması riski doğabilir, ve uygun havalandırma şartları için hoparlörlerin çevresinde yeterli boş alan sağlayınız.
* Kalorifer, soba, gibi cihazların yakınında asla hoparlör sisteminizi kurmayınız.
* Hoparlörleri sadece bilgisayarın veya ses aygıtının ses hattı çıkışından çalıştırınız.
* Güç kablosunun ayak altında olmamasına dikkat ediniz.
* Sadece imalatçı tarafından verilen aksesuarları kullanınız.

* Daha fazla koruma için hoparlörleri elektrik prizinden çıkarmadan once bilgisayarınızı kapatın.
* Sistem uzun zaman kullanılmayacaksa, lütfen enerji kablosunu prizden çıkartınız.
* Herhangi bir yolla sistemin zarar görmesi; güç kaynağı kablosu veya fişinin zarar görmesi, sıvı dökülmesi veya cisimlerin içeri düşmesi, nem tutması cihazın normal çalışmasını veya bozulmasına neden olabilir.
* Tüm bakım onarımının nitelikli personel tarafından yapılması önerilir.
* Yanan mum gibi yanıcı kaynakları sisteme yaklaştırmayınız.
* Priz Sistemi yakınında olmalı ve kolay erişilebilir olmalıdır.
* Ürün tasarımı ve özellikleri bildirime gerek duymaksınız değiştirilebilir. Bu özellikleri ürün ana özellikleri, yazılım, yazılım sürücüleri ve kullanım kılavuzu dahildir. Bu kullanım kılavuzu ürün için genel bir başvuru rehberidir.

UYARI:

ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN SİSTEMİ, YAĞMURLU YADA NEMLİ ORTAMLARDA AÇMAYINIZ.

Xforce-1 ses sistemini satın aldığınız için Teşekkür Ederiz.

Xforce-1 ses sistemi yüksek performanslı ses sistemidir ve kullanımı kolaydır. DIVOOM ürünleri hakkında veya Xforce-1 hakkındaki sorularınız için, Lütfen www.divoom.com.tr adresini ziyaret ediniz.

DIVOOM X-FORCE-1 Ses sistemini kurmak:

Önemli: Güvenliğiniz için, elektrik prizine takmadan önce hoparlör sistemini kurunuz..

1. Subwoofer bağlantılarını yapmadan önce, ön uydu haparlörleri monitörün her iki yanına koyunuz. Sağ ön hoparlör sisteminiz için merkez kontrolü yapar, dolayısıyla onu kolar erişebileceğiniz bir yere koyunuz.Hoparlör sisteminizi nasıl kurduğunuza bağlı olarak, onları sesin size doğru gelebilecek sekilde yerleştiriniz. Gerçek ses kalitesi için, subwoofer'ı masanızın altına yerlerştirebilirsiniz. Subwoofer'ın yeterli hava sürkilasyonu yapabilmesi için çevresin de yeterli boş alan olduğuna emin olunuz.

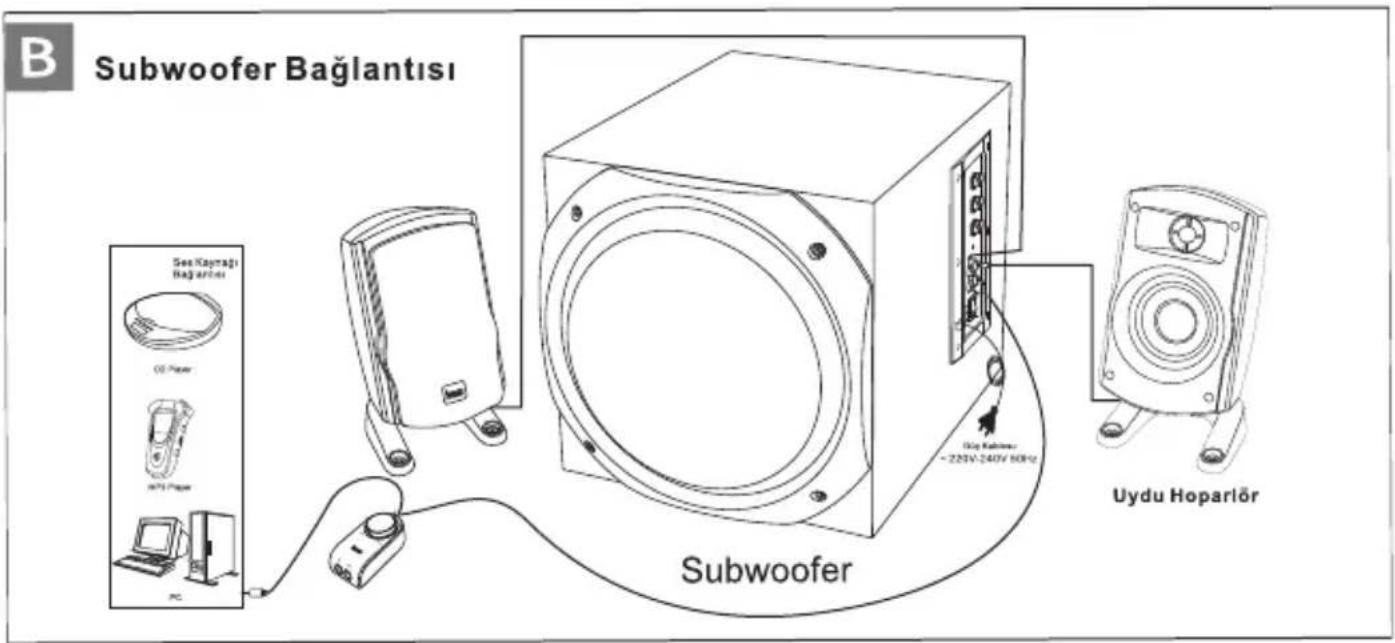

2. Uydu hoparlörleri, subwoofer'a bir önceki sayfada gösterildiği bağlantılarını gerçekleştiriniz.

3.A. Bilgisayarınız varsa : Subwoofer daki ses giriş kablosunu bilgisayarın ses çıkışına bağlayınız. B. Eger video oyun konsoluna sahipseniz (PlayStation ®, PlayStation (R) 2, Xbox(TM), or GameCube(R)):

Pure electrical connector diagram without any text, numbers, or symbols

a. Konsol oyunları için Y-adaptörune ihtiyacınız war.oyun konsolundaki Kırmızı ve beyaz RCA kablosuna uygun gelen Kırmızı ve beyaz RCA jaklarına bağlayınız.

b. Oyun Y-adaptörü. Subwoofer' a bağlı olan 3.5mm stereo kabloyu, konsolun yeşil girişine bağlayınız.

C. Eğer DVD/VCD oynaticınız varsa:

a. çiftli RCA kablosuna ihtiyacınız var. (genel olatak DVD/VCD oynaticınızla verilmektedir.) kırmızı ve beyaz RCA kablosunu, oynaticının çıkış jaklarına bağlayınız.
b. çiftli RCA kablosunun diğer ucunu subwoffer in ses girişine bağlayınız.

1. Subwoofer' in elektrik kablosunu, elektrik prizine bağlayınız.

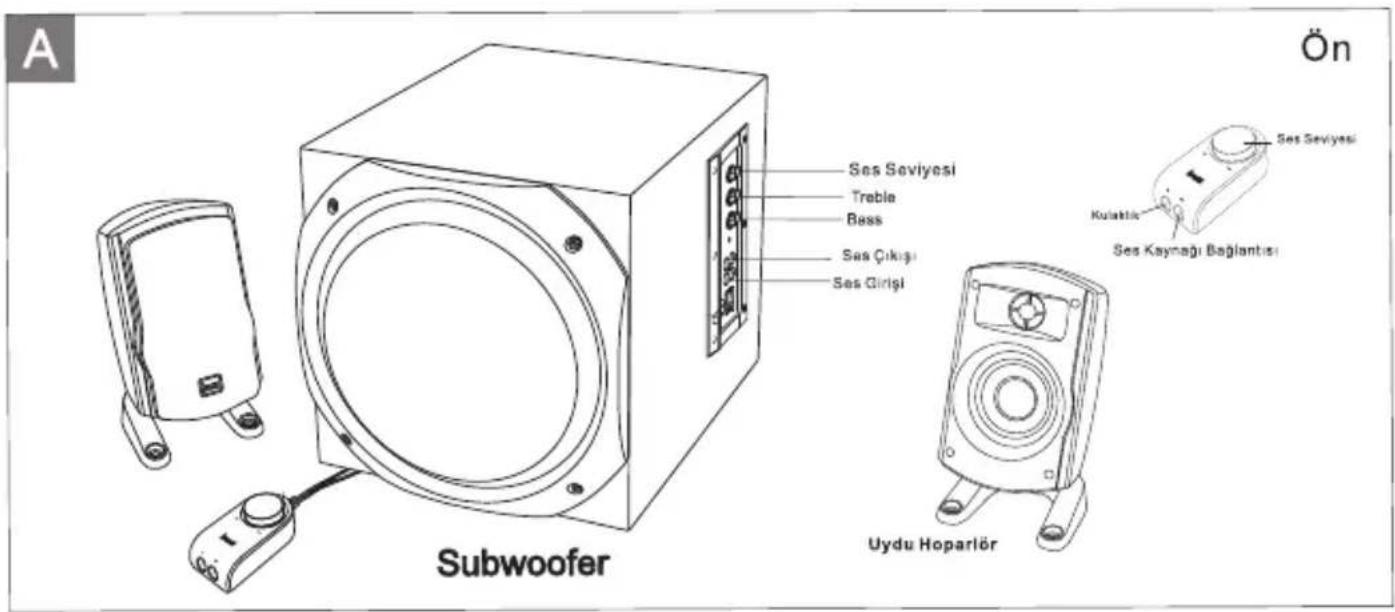

DIVOOM XForce-1 Ses sistemi kullanımı

Bu kontrollöre Subwoofer üzerinden ulaşılır:

Açma/Kapama

Subwoofer arkasında bulunur, sisteme enerji verildiğinde mavi ışık göstergesi yanacaktır.

Sistem ses kontrolü

Subwoofer üzerinde yer alır, Sistemin tüm ses kontrolünü ayarlar.

Subwoofer ses kontrolü

Subwoofer üzerinde yer alır, subwoofer ses ayarını ayarlamak için vkullanılır(bas seviyesi).

Tiz Ses Ayarı

Subwoofer üzerinde yer alır, Tiz' i ayarlamak için kullanılır.

Kablolu uzaktan kumanda:

Ses kontrolü için üzerindeki butonu çevirerek sesi arttırıp/azalttabilirsiniz. MP3 sinyal girişi, kulaklık jákı.

Teknik Özellikler

* Toplam Güç (RMS) : 60 Watt
Subwoofer : 30 Watt (RMS), 4Ω (100Hz),
10% THD (Toplam Harmonik Sapma)
Uydu hoparlör : 30 Watt RMS (2 x 20W), 4Ω (1kHz),
10% THD (Toplam Harmonik Sapma)
* Toplam Peak Güç : 120 Watt (<10% THD)
* Sistem THD : 0.05% dan daha iyi
* Sinyal/Gürültü Oranı :>80 dB
*Frekans Aralığı : 20Hz – 20kHz
* Hoparlör Boyutları
Uydu hoparlör : 100D x 105W x 180H(mm)
Subwoofer :230U x 255G x 210 Y (mm)
* Güç kaynağı : 220V\~240V AC 50/60Hz

CİHAZIN KULLANIM ÖMRÜ 10 YILDIR.

CE

Üretici Firma

AYYILDIZ ELEKTRİKLI EV EŞYALARI İMALAT VE PAZARLAMA A.Ş.

Adres: Halkalı cad. No:228 Sefaköy-İstanbul-Türkiye
