KULLANIM KILAVUZU KGG953753K AEG

TR Ocak Kullanma Kılavuzu 28

İÇİNDEKİLER

1. GÜVENLİK BİLGİLERİ....2
2. GÜVENLİK TALİMATLARI....5
3. KURULUM....8
4. ÜRÜN TANIMI....13
5. GÜNLÜK KULLANIM....15
6. BİLGİ VE ÖNERİLER....18
7. BAKIM VE TEMİZLİK....21
8. SORUN GİDERME....22
9. TEKNİK VERİLER....25
10. ENERJİ VERİMLİLİĞİ....26
11. ÇEVRE İLE İLGİLİ BİLGİLER....26

SİZİ DÜŞÜNÜYORUZ

Bir Electrolux cihazı satın aldığınız için teşekkür ederiz. Beraberinde onlarca yıllık mesleki deneyim ve yenilik getiren bir ürün seçtiniz. Sizi düşünerek tasarlanan yaratıcı ve şık ürününüz hizmetinizdedir. Bu nedenle, her seferinde çok iyi sonuçlar elde edeceğinizi bilerek onu her kullandığınızda güvende olabilirsiniz. Electrolux'e hoş geldiniz.

Aşağıdakiler için web sitemizi ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri: www.electrolux.com/support

Daha iyi servis almak için ürününüzün kaydını yapın: www.registerelectrolux.com

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ

Daima orijinal yedek parçalar kullanın.

Yetkili Servis Merkezimizle görüşmeniz sırasında aşağıdaki verileri elinizin altında bulundurun: Model, PNC, Seri Numarası.

Bu bilgiler, bilgi etiketinde bulunabilir.

⚠️ Uyarı / Dikkat-Güvenlik bilgileri

① Genel bilgiler ve ipuçları

Çevre ile ilgili bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

1. ⚠ GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan

sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

- Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8 yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.

- Çocuklar, cihazlarla oynamadıklarından emin olmak için gözetilmelidir.

- Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.

- UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınabilir. Cihaz kullanılırken ve soğurken, çocukları ve hayvanları cihazdan uzak tutun.

- Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.

- Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

- Bu cihaz sadece pişirme amaçlıdır.

- Bu cihaz tek bir evde kapalı bir ortamda ev içi kullanım için tasarlanmıştır.

- Bu cihaz; ofislerde, otel misafir odalarında, oda-kahvaltı misafir odalarında, çiftlik konukevlerinde ve bu tür kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde kullanılabilir.

- UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınır. Isıtma elemanlarına dokunmaktan kaçının.

- UYARI: Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangına neden olabilir.

- Ocak ateşini söndürmek için asla su kullanmayın. Cihazı kapatın ve ateşi bir yangın battaniyesi veya kapak vb. ile örtün.

- UYARI: Cihaz, zamanlayıcı gibi harici bir bağlantı cihazından güç almamalıdır veya yardımcı bir cihaz tarafından düzenli olarak kapatılıp açılan bir devreye bağlanmamalıdır.

- DİKKAT: Pişirme süreci kontrol edilmelidir. Kısa süreli pişirme süreçleri sürekli olarak kontrol edilmelidir.

- UYARI: Yangın tehlikesi: Pişirme yüzeyleri üzerine eşya koymayın.

- Isınma ihtimali bulunduğundan ocak yüzeyi üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

- Cihazı, yerleşik yapıya kurmadan kullanmayın.

- Cihazı temizlemek için buharlı temizleyici kullanmayın.

- Cam seramik yüzeyin / cam yüzeyin çatlak olması halinde, cihazı kapatın ve fişini prizden çekin. Cihazın doğrudan bağlantı kutusu yoluyla elektrik şebekesine bağlanması durumunda, cihazın elektrik bağlantısını kesmek için sigortayı çıkarın. Her iki durumda da Yetkili Servis Merkezi ile iletişim kurun.

- Isıtıcı camın kırılması durumunda:

• tüm brülörleri ve her tür elektrikli ısıtma unsurunu kapatın ve cihazın elektrik kaynağı ile bağlantısını kesin,
• cihaz yüzeyine dokunmayın,
• cihazı kullanmayın.

- Elektrik kablosunun zarar görmesi durumunda, bir hasarın meydana gelmesine engel olmak için, kablonun değişimi, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından yapılmalıdır.

- Cihazın elektrik şebekesine doğrudan bağlandığı yerlerde, temas aralığına sahip çok kutuplu bir izolasyon anahtarı gereklidir. Bağlantıyı tamamen

kesme işlemi, aşırı gerilim kategori III'te belirtilen koşullara uygun olarak gerçekleştirilmelidir. Toprak kablosu bundan hariçtir.

• Elektrik kablosunu yönlendirirken, kablonun oda sıcaklığının 50 °C'den yüksek sıcaklıklara erişebilen parçalarla doğrudan temas etmediğinden (örneğin yalıtım kılıfı) emin olun.
• UYARI: Sadece pişirme cihazının üreticisi tarafından tasarlanmış veya cihazın üreticisi tarafından talimatlarda kullanıma uygun gösterilmiş ya da cihazdaki dahili ocak korumalarını kullanın. Uygunsuz korumaları kullanmak kazalara neden olabilir.

2. GÜVENLİK TALİMATLARI

Bu cihaz aşağıdaki pazarlar için

uygundur: RO TR

2.1 Montaj

UYARI!

Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

UYARI!

Yaralanma veya cihazın zarar görme riski söz konusudur.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarını takip edin.
• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.
• Nemin kabarmaya neden olmasını önlemek için kesik yüzeyleri yalıtkan malzeme ile yalıtın.
• Cihazın altını buhar ve nemden koruyun.
• Cihazı kapının yanına veya pencere altına monte etmeyin. Böylece, kapı

ya da pencere açıldığında sıcak pişirme kaplarının cihazın üstünden düşmesini önleyebilirsiniz.

- Cihaz çekmecelerin üzerine takılmış ise, cihaz ile üst çekmece arasındaki boşluğun hava dolaşımı için yeterli olduğundan emin olun.

- Cihazın alt kısmı ısınabilir. Cihazın altına, teması engelleyecek ısıya dayanıklı yanmaz bir panel koyduğunuzdan emin olun.

2.2 Elektrik Bağlantısı

UYARI!

Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları yetkin bir elektrikçi tarafından yapılmalıdır. • Cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.
• Anma değeri plakasındaki parametrelerin ana güç kaynağının elektrik gücüne uygun olduğundan emin olun.
• Cihazın doğru şekilde monte edildiğinden emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin aşırı ısınmasına neden olabilir.
• Kriterlere uygun elektrik kablosu kullanın.
• Elektrik kablosunun dolaşmasına izin vermeyin.
• Bir şok korumasının bulunduğundan emin olun.
• Kablo üzerinde gerilme azaltıcı kelepçe kullanın.
• Cihazı yakındaki prize takarken, elektrik bağlantılarının ve, varsa, fişin sıcak cihazlara ve sıcak pişirme kaplarına temas etmesini önleyin.
• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.
• Varsa, elektrik fişine ve elektrik kablosuna hasar vermemeye özen gösterin. Hasarlı bir elektrik kablosunu değiştirmek için Yetkili Servis Merkezimize ya da bir elektrikçiye başvurun.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması, araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.
• Priz gevşemişse fişi takmayın.
• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.
• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

2.3 Gaz bağlantısı

DİKKAT!

Tüp gaz kullanırken tüpü daima yatay olarak düz bir yüzeyde (gaz vanası üstte kalacak şekilde) tutun.

• Tüm gaz bağlantıları, kalifiye personel tarafından yapılmalıdır.
• Montaja başlamadan önce yerel dağıtım koşullarının (gaz tipi ve gaz basıncı) ve cihaz ayarlarının uyumlu olduğundan emin olun.

Cihaz çevresinde hava devridaimi olduğundan emin olun.

• Cihaz çevresinde hava devridaimi olduğundan emin olun.
• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.
• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlı değildir. Cihazı mutlaka geçerli montaj yönetmeliklerine göre bağlayın. Yeterli havalandırma için gereklilikleri uygulayın.

2.4 Kullanım

UYARI!

Yaralanma, yanma ya da elektrik çarpması riski vardır.

DİKKAT!

Gazlı pişirme cihazının kullanılması, kullanıldığı odada ısı, nem ve yanma ürünlerinin oluşmasına yol açar. Özellikle cihaz kullanımdayken mutfağın iyi havalandırılmasına dikkat edin.

Cihazın uzun süreyle yoğun kullanımı ek havalandırma gerektirebilir; örneğin bulunduğu yerlerde mekanik havalandırma artırılabilir, bir yandan odanın havasını değiştirirken yanma ürünlerini güvenli bir şekilde dışarıdaki (harici) havaya veren ek havalandırma çözümleri kullanılabilir. Ek havalandırma kurmadan önce yetkin bir kişiye danışın.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.
• İlk kullanımdan önce tüm ambalajları, etiketleri ve (varsa) koruyucu filmi sökün.
• Havalandırma deliklerinin kapalı olmadığından emin olun.
• Çalışır durumdayken cihazı denetimsiz bırakmayın.
• Her kullanımdan sonra pişirme bölgesini "kapalı" konumuna ayarlayın.
• Pişirme bölgesinin üzerinde çatal bıçak takımı, saplı tencere ya da kalıp gibi gereçler bulundurmayınız. Pişirme sırasında bu gereçler ısınabilir.
• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.
• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.
• Yiyecekleri sıcak yağa koyduğunuzda, yağ sıçrayabilir.

UYARI!

Yangın ve yanma riski

• Katı ve sıvı yağlar ısıtıldığında yanıcı buhar salabilir. Yağla pişirirken alevleri veya ısıtılmış nesneleri yağdan uzak tutun.
• Çok sıcak yağdan çıkan buhar, kendiliğinden yanmaya neden olabilir.
• Gıda kalıntıları içerebilen kullanılmış yağ, ilk kez kullanılan yağdan daha düşük bir sıcaklıkta yangına neden olabilir.
• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın.

UYARI!

Cihazın zarar görme riski vardır.

• Sıcak pişirme kaplarını kontrol panelinin üzerinde tutmayın.
• Pişirme kaplarını boş iken ısıtmayın.
• Cihazın üzerinde nesne veya pişirme kabı bırakmamaya dikkat edin. Yüzey zarar görebilir.
• Brülörü asla üzerinde boş pişirme kapları varken veya bunlar olmadan açık konumda bırakmayın.
• Cihazın üzerine alüminyum folyo koymayın.
• Döküm demir, alüminyum veya alt kısmı hasarlı pişirme kapları, cam / cam seramik üzerinde çiziklere neden olabilir. Bu nesneleri pişirme yüzeyinde hareket ettirmeniz gerektiğinde daima yukarı kaldırın.
• Yalnızca brülörlerin boyutlarından daha büyük ve doğru şekilli ve stabil pişirme kapları kullanın.
• Pişirme kaplarının, brülörlerin ortasına yerleştirildiğinden emin olun.
• Cihazın kenarlarını örtecek büyük tencere kullanmayın. Bu, tezgah yüzeyine zarar verebilir.
• Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.
• Yalnızca cihazla birlikte verilen aksesuarları kullanın.
• Brülöre alev yayıcı takmayın.
• Sirke, limon suyu, kireç sökücü gibi asit özellikli sıvıların ocağa temasına izin vermeyin. Bu, ocak yüzeyinde mat lekelere neden olabilir.
• Emaye ya da paslanmaz çelik kısmın renginin solması cihazın performansını etkilemez.

2.5 Bakım ve temizlik

UYARI!

Düğme, tuş ya da contaları kontrol panelinden çıkarmayın. Su cihaz içine girerek hasara neden olabilir.

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Temizlemeden önce cihazı kapatın ve soğumasını bekleyin.
• Cihazı temizlemek için su spreyi veya buhar kullanmayın.
• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.
• Bekleri bulaşık makinesinde yıkamayın.

2.6 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun. Yalnızca orijinal yedek parçaları kullanın.
• Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun değillerdir.

2.7 Elden Çıkarma

UYARI!

Yaralanma ya da boğulma riski.

- Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.

3. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

3.1 Montaj öncesi

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır.

Model ......

PNC ....

Seri numarası ......

3.2 Gaz Bağlantısı

UYARI!

Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, yürürlükteki standartlara ve yerel düzenlemelere uygun olarak yeterlilik sahibi bir personel tarafından gerçekleştirilmelidir.

Sabit bağlantıları tercih edin veya yürürlükteki yönetmeliklere uygun olarak paslanmaz çelikten esnek bir boru kullanın. Esnek metal boru kullanırsanız hareketli parçalarla temas etmemelerine veya ezilmemelerine dikkat edin. Ocak, bir fırın ile birlikte yerleştirildiğinde de dikkatli olun.

Cihazın gaz kaynağı basıncının önerilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2 inç dişli bir somun ile çıkış kısmına sabitlenir. Parçaları güç kullanmadan vidalayın, bağlantılarını gerekli yöne doğru ayarlayın ve her şeyi sıkın.

• Cihazın fişini prizden çekin.
• Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.
• Harici gaz borularını düzleştirin.

A. Pimin ucundaki somun B. Cihazla birlikte sunulan pul C. Cihazla birlikte sunulan dirsek

UYARI!

Dirseğin doğru şekilde kurulması önemlidir. Destek mutlaka dişlinin en sonunda olmalıdır. Daha sonra bunu ocak bağlantı borusuna takın. Yanlış kurulum gaz kaçağına yol açabilir.

Likit gaz

Likit gaz için kauçuk boru kelepçesi kullanın. Her zaman contayı kullanın.

Sonra gaz bağlantısına devam edin.

Esnek boru, şu koşullarda uygulanabilir:

• oda sıcaklığından, yani 30 °C'den daha fazla ısınmadığında;
• 1500 mm'den uzun olmadığında,
• gazı hiçbir şekilde kısmadığında;
• çekme veya bükülme olmadığında;
• keskin kenarlar veya köşeler ile temas etmediğinde,
• durumunun kontrol edilebilmesi için kolayca görülebilecek konumda olduğunda.

Esnek boruların muhafazaları şu şekilde kontrol edilir:

- iki ucunda ve tüm uzunluğu boyunca çatlak, kesik, yanma izleri bulunmamalıdır;

• malzeme sertleşmemiş olmalı, yeterli derecede esnek olmalıdır;
• sabitleme kelepçeleri paslı olmamalıdır;
• son kullanma tarihi geçmiş olmamalıdır.

Bir ya da daha fazla gözle görülür kusuru olan boruları tamir etmeyin, yenisi ile değiştirin.

UYARI!

Kurulum tamamlandığında her bir boru bağlantısının sızdırmazlığının doğru şekilde yapıldığından emin olun. Bu işlemi sabun köpüğü ile gerçekleştirin, alev kullanmayın!

3.3 Enjektörlerin değiştirilmesi

UYARI!

Sadece yetkili montaj görevlisinin kullanımı için.

1. Destekleri çıkarın.
2. Bekin kapaklarını ve başlıkları çıkarın.
3. 7'lik lokma anahtarı ile enjektörleri çıkarın ve yerlerine kullanacağınız gaz türü için gerekli olanları takın ("Teknik Veriler" bölümündeki tabloya bakın).
4. Aynı prosedürü tersten uygulayarak parçaları geri yerine takın.
5. Yeni gaz besleme tipinin yazılı olduğu etiketi, gaz besleme borusunun yanına yapıştırın. Bu etiketi, cihazla birlikte ambalajın içerisinde bulabilirsiniz. Eğer gaz besleme basıncı değiştirilebiliyorsa ya da gerekli basınçtan farklıysa gaz besleme borusuna uygun bir basınç ayarlayıcı yerleştirmelisiniz.

3.4 Minimum seviye ayarlanması

UYARI!

Sadece yetkili montaj görevlisinin kullanımı için.

Beklerin minimum seviyesini ayarlamak için:

1. Düğmeyi çıkarın.

Düğmeyi çıkarmak için:

a. Dizinin karşı tarafına, düğme ve kauçuk conta arasına düz tornavida sokun. b. Contayı bir tornavida ile aşağı doğru sıkın. c. Kilitleme klipsinin alt yüzüne ulaşmak için tornavidayı ileri hareket ettirin. d. Tornavidayı düğme ile birlikte yukarı çekin.

1. İnce tornavida kullanarak plastik mıknatısı tutucuyu kaldırın ve çıkarın.

1. Şaftı, düğmeyi kullanmadan manuel olarak ateşleyin.
2. Şaftı minimum pozisyonuna çevirin.
3. İnce uçlu bir tornavidayla ayar vidasının konumunu ayarlayın (A).

1. Gaz dönüşümü yapıldığı takdirde:

- G20 20 mbar doğal gazdan likit gaza dönüşüm yapılıyorsa, baypas vidasını sonuna kadar sıkın.

- Likit gazdan G20 20 mbar doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/4 tur gevşetin.

1. Manyetik tutucuyu ve düğmeyi yerlerine takın.

Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

3.5 Elektrik bağlantısı

• Ölçülen voltajın ve ölçüm tablosundaki güç tipinin yerel güç kaynağının voltajıyla ve gücüyle uyumlu olduğundan emin olun.
• Bu cihazın paket içeriğinde elektrik kablosu bulunmaktadır. Anma değeri etiketindeki oranlardaki yükü kaldırabilecek doğru fiş ile güç beslemesi yapılmalıdır. Fişi doğru prize taktığınızdan emin olun.
• Daima doğru takılmış darbeye dayanıklı bir priz kullanın.
• Kurulumdan sonra elektrik fişine ulaşabildiğinizden emin olun.
• Cihazın bağlantısını kesmek için elektrik kablosunu çekmeyin. Daima şebeke fişini çekin.
• Cihaz bir uzatma kablosu, adaptör ya da çoklu bağlantı prizi ile bağlandığında yangın riski ortaya çıkabilir. Topraklamanın standartlara

ve düzenlemelere uyumlu olduğundan emin olun.

- Güç kablosunun 90°C'den fazla ısıya maruz kalmasına izin vermeyin.

Ocağı elektriğe bağladıktan sonra pilot ışığı yanarsa kontrol düğmesini açıp kapatın ve kalan sıcaklık göstergesi sönünceye kadar bekleyin.

3.6 Bağlantı kablosu

Bağlantı kablosunu değiştirmek için yalnızca özel kablo veya eşdeğerde bir kablo kullanın. Kablo tipi: H03V2V2-F T90.

Kablo kesitinin gerilime ve çalışma sıcaklığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kablosundan yaklaşık 2 cm daha uzun olmalıdır.

1. Yeşil ve sarı (toprak) kabloyu "E" harfiyle işaretlenmiş, sembolüne sahip veya yeşil ve sarı ile renklendirilmiş terminale bağlayın.
2. Mavi (nötr) kabloyu, "N" harfiyle işaretlenmiş veya mavi ile renklendirilmiş terminale bağlayın.
3. Kahverengi (faz) kabloyu, "L" harfi ile işaretlenmiş terminale bağlayın. Bu, her zaman şebeke fazına bağlı olmalıdır.

3.7 Montaj

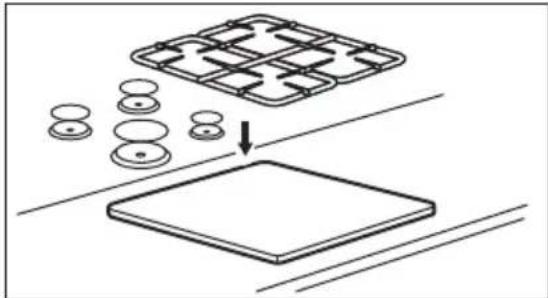

ÜSTTEN KURULUM

1.

A. cihazla birlikte verilen conta B. cihazla birlikte verilen destekler

1.

Cihazı yalnızca düz yüzeyi olan bir tezgahın üstüne yerleştirin.

3.8 Ocağın davlumbazın altına takılması

Davlumbazın altına ocağı kuracaksanız davlumbaz kılavuzundan cihazlar arasındaki minimum mesafeye bakmalısınız.

3.9 Takma seçenekleri

Ocağın altına takılan panel kolayca çıkarılabilmeli ve teknik yardım müdahalesi gerektiğinde de kolayca erişilebilmelidir.

Kapaklı

A. Çıkarılabilir panel B. Bağlantılar için alan

Fırınlı mutfak ünitesi

Ocağın ve fırının elektrik bağlantısı, güvenlik nedeniyle ve fırının üniteden kolayca çıkarılmasına imkan vermek için ayrı olarak takılmalıdır.

4. ÜRÜN TANIMI

4.1 Pişirme yüzeyi düzeni

1 Yarı hızlı bek 2 Ultra Hızlı bek 3 Yardımcı bek 4 Kontrol paneli 5 Kontrol düğmeleri 6 Ocak Camı² Davlumbaz kızılötesi sinyali

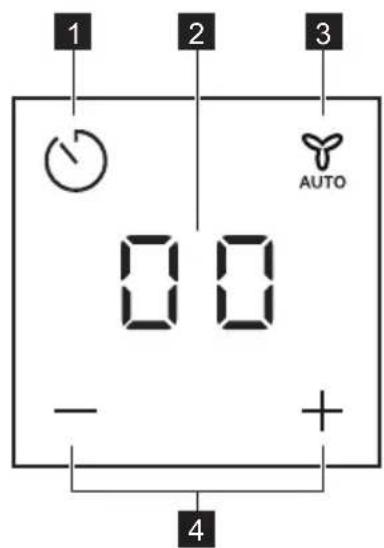

4.2 Kontrol paneli düzeni

Zamanlayıcı ve Hob²Hood fonksiyonunu çalıştırmak için dokunmatik tuşları kullanın. Gösterge ekranları, göstergeler ve sesler hangi fonksiyonların çalışmakta olduğunu bildirir.

	Do-kun-matik tuş alanı	Fonksiyon Açıklama
1		-	Zamanlayıcı fonksiyonunu seçmek içindir. + / - ve Hob2Hood simgelerini etkinleştirmek için.
2	-	Zamanlayıcı göstergesi	Zamanı dakika cinsinden göstermek içindir. Hob2Hood fonksiyonunu ve Hob2Hood Otomatik Modlarını göstermek için.
3	AUTO	Hob2Hood	Fonksiyonun manuel modunu etkinleştirmek ve devre dışı bırakmak içindir.
4	+/-	-	Süreyi artırmak veya azaltmak içindir. Hob2Hood Otomatik Modlarına geçmek için.

Bekleme modunda:

Ekranını etkinleştirmek için tuşuna en az 1 saniye basın.

4.3 Kontrol düğmesi

Simge Açıklaması
	gaz beslemesi yok / ka-palı konum
	ateşleme konumu / mak-simum gaz beslemesi

Simge Açıklaması
1	minimum gaz beslemesi
1 - 9 güç seviyeleri

4.4 Atıl ISI

LED'ler tamamen yanar Düğme açıldığında

LED aydınlatmalar yavaşça kısılır Atıl ısı göstergesi başlar

LED aydınlatmalar kapanır Atıl ısı fonksiyonu kapanır

UYARI!

Atıl ısı yanma riski oluşturabilir.

Beki kapattığınızda atıl ısı göstergesindeki ışık yanar.

Bek düğmesi	Düğmeyi açın
	açık < 20 sn 20 sn < açık < 1 dk 1 dk < açık < 5 dk açık > 5 dk
Ultra Hızlı 0 30 sn 3 dk 15 dk
Yarı hızlı (sol ön)	0 30 sn 3 dk 10 dk
Yarı hızlı (sol arka)	0 30 sn 3 dk 10 dk
Yarı hızlı (sağ arka)	0 30 sn 3 dk 10 dk
Yedek 0 30 sn 3 dk 5 dk

5. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

5.1 Bek genel görünümü

A. Bek şapkası B. Bek başlığı C. Ateşleme ucu D. Gaz kesme emniyet çubuğu E. Pilot alevi

5.2 Bekin ateşlenmesi

Beki mutlaka pişirme kabını yerleştirmeden önce yakın.

UYARI!

Alev dağılıcı (şapka) yokken beki yakmayın.

UYARI!

Mutfakta açık ateş kullanırken çok dikkatli olun. Üretici, ateşin yanlış kullanılması halinde hiçbir sorumluluk kabul etmez.

1. Gaz kontrol düğmesini bastırırken en yüksek gaz ayarına gelene kadar saat yönünün tersine doğru çevirin (★).
2. Gaz kontrol düğmesini 10 saniye ya da daha kısa süreyle basılı tutun. Bu, gaz kesme emniyetinin ısınmasını sağlayacaktır. Eğer ısınmazsa, gaz çıkışı kesilir.
3. Ateşi sürekli yanmasını istediğiniz seviyede ayarlayın.

Birkaç denemeden sonra bek yanmazsa, başlığının ve kapağının doğru pozisyonda olup olmadığını kontrol edin.

UYARI!

Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayın. Eğer bek 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakın, düğmeyi "off" (kapalı) konumuna getirin ve beki tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin.

DİKKAT!

Elektrikler kesildiğinde beki, entegre ateşleme sistemi olmadan da yakabilirsiniz; böyle bir durumda alevi beke yaklaştırdıktan sonra kontrol düğmesini saat yönünün tersi yönde sonuna kadar çevirdikten sonra bastırın ve basılı tutun. Gaz kontrol düğmesini 10 saniye veya daha kısa süre basılı tutarak gaz kesme emniyetinin ısınmasını sağlayın.

Bek kontrolünüz dışında sönerse, kontrol düğmesini off (kapalı) konumuna getirin ve beki tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin.

Montaj veya bir elektrik kesintisinden sonra elektriği açtığınızda, çakmak otomatik olarak devreye girer. Bu, normal bir durumdur.

Kontrol düğmeleri Atıl Isı Fonksiyonu devredeyken görünür hale gelen rakamlara sahiptir.

Ocak StepPower ile donatılmıştır. Bu fonksiyon, gücü 1 ile 9 arasında daha hassas bir şekilde ayarlayabilmenizi sağlar.

UYARI!

Düğmeyi kapalı konuma getirmezseniz iki saat sonra uyarı sesi duyulur ve simgeler kırmızı yanıp söner. Bekin açık olduğunu hatırlatır. Sesi durdurmak için , veya tuşlarına dokunun.

Gaz kesme emniyetini çevreleyen alev, pilot alevidir. Ocağın beklenmedik şekilde sönmesini önler.

5.3 Ocak bekini kapama

Alevi söndürmek için, düğmeyi konumuna getirin.

UYARI!

Pişirme kaplarını ocak bekinden almadan önce, mutlaka alevi kısın veya tamamen söndürün.

5.4 Zaman Ayarı

Bu özelliği Zaman Ayarı olarak kullanabilirsiniz.

1. tuşuna dokunun.

Fonksiyonu etkinleştirmek için:

1. Zamanlayıcının veya tuşuna dokunarak zamanı ayarlayın (00 ila 99 dakika arası).

Zaman sona erdiğinde ses duyulur ve 00 yanıp söner.

Son dakika içinde süre saniyelerle azalır ve son 10 saniyede zamanlayıcı sesli sinyal verir.

1. , veya tuşuna dokunarak sesi durdurun.
2. Zamanlayıcıyı durdurmak için tuşuna uzun süre dokunun.

Zaman Ayarını cihaz kapalı olduğunda da kullanabilirsiniz. Bu fonksiyonun pişirme üzerinde herhangi bir etkisi yoktur.

5.5 Hob²Hood

Aynı fonksiyona sahip ocak ve davlumbazın iletişim kurarak uyumlu çalışmalarını sağlayan teknolojidir. Hem ocakta hem de davlumbazda kızılötesi sinyal iletici bulunmaktadır. Davlumbazı ocak üzerinden manuel olarak da çalıştırabilirsiniz.

Manuel modlar:

Mod Manuel ışık Fan hızı

H0 Kapalı Kapalı

HL Açık Kapalı

H1 Açık Seviye 1

H2 Açık Seviye 2

H3 Açık Seviye 3

Davlumbazı kapatmak için ekranda H0 görünene kadar AUTO tuşuna basılı tutun.

UYARI! Pişirme bittikten sonra davlumbaz otomatik olarak kapanmaz. Manuel olarak kapatın.

Otomatik modlar:

Mod Açıklama H2H sim- gesi		H2H ekranı Otomatik aydınlatma	Fan hızı
A0 Uzaktan kontrol yok Kapalı Kapalı Kapalı Kapalı
A1 Uzaktan kontrol Açık Açık	Kapalı Kapalı
A2 H2H Otomatik Ay-dınlatma	Açık Açık	Açık Kapalı
A3 H2H Otomatik Hız 0-2 (fabrika ayarı)	Açık Açık	Açık 1

Davlumbazların çoğunluğunda, uzaktan kontrol sisteminin varsayılan ayarı devre dışıdır. Bu fonksiyonu kullanmadan önce etkinleştirin. Daha fazla bilgi için davlumbaz kullanma kılavuzuna bakın.

Varsayılan Hob²Hood seçeneğinin ayarlanması:

1. Zamanlayıcı kapalı olduğunda 3 saniye boyunca Zaman Ayarına dokunun. 00 yanar.
2. Ekranda An görünene kadar ve tuşlarına aynı anda dokunun, n mevcut otomatik moddur.
3. Tercih ettiğiniz otomatik modu seçmek için tuşuna dokunun. Otomatik Mod seçildikten sonra ekrandan kaybolana kadar bekleyin, böylece bu ayar Flaş Belleğe kaydedilir ve bir sonraki başlatmada bu ayar dikkate alınır. Farklı bir Hob²Hood Otomatik Modu seçmek için aynı işlemi tekrarlayın.

Mod Açıklama H2H sim-	gesi	H2H ekranı Otomatik aydınlat-ma	Fan hızı
A4 H2H Otomatik Hız 1-3	Açık Açık Açık 1-3

A3
Bek tipi açık Hız
AUX 1
SR	1
UR	1
A4
Güç (kW) Hız
1-5 1

A4

Güç (kW) Hız

6-8 2

9-11 3

6. İPUÇLARI VE YARARLI BİLGİLER

UYARI!

Güvenlik bölümlerine bakın.

6.1 Pişirme Kapları

DİKKAT!

Dökme demir kaplar, toprak kaplar, ızgara aksesuarları ya da tost plakaları kullanmayın.

UYARI!

Aynı tavayı aynı anda iki ayrı beke koymayın.

UYARI!

Dökülme ve yaralanmaları önlemek için halkaların üzerine dengesiz veya hasarlı tencereler koymayın.

DİKKAT!

Tencere diplerinin kontrol düğmesinin üzerinde durmadığından emin olun, aksi takdirde alev düğmeyi ısıtır.

DİKKAT!

Tencere kulplarının ocağın ön kenarının üstünde olmadığından emin olun.

DİKKAT!

Maksimum denge ve daha düşük gaz tüketimi elde etmek için tencerelerin brülöre ortalanmış olarak yerleştirilmesini sağlayın.

DİKKAT!

Pişirme sırasında dökülen sıvılar camın kırılmasına neden olabilir.

6.2 Pişirme kabının çapı

DİKKAT!

Beklerin boyutuna uygun çaplarda pişirme kapları kullanın.

Bek Pişirme kabı- nın çapı (mm)

Ultra Hızlı 200 - 260

Yarı hızlı (sol arka) 160 - 240

Yarı hızlı (sağ arka) 160 - 240

Yarı hızlı (sol ön) 160 - 240

Yedek 120 - 220

6.3 Ocak Davlumbaz Fonksiyonuna İlişkin İpuçları ve Öneriler

Bu fonksiyonla ocağı çalıştırırken:

• Davlumbaz panelini doğrudan güneş ışığından koruyun.
• Davlumbaz paneline halojen lamba takmayın.
• Davlumbaz kontrol panelinin üstünü kaplamayın.
• Ocakla davlumbaz arasındaki sinyali (örneğin el, fırın tutucu veya uzun tencere ile) engellemeyin. Resme bakınız.

Aşağıda resmedilen başlık yalnızca örnekleme amaçlıdır.

Ocak ve davlumbaz kızılötesi sinyalci penceresini temiz tutun.

Uzaktan kumandalı diğer cihazlar da sinyali engelleyebilir. Hob²Hood açıkken ocağın yakınında bu tür cihazları kullanmayın.

Hob²Hood fonksiyonlu davlumbazlar Bu fonksiyona uygun davlumbaz yelpazesi hakkında bilgi edinmek için tüketici web sitemizi inceleyin. Bu fonksiyon ile çalışan Electrolux davlumbazları sembolüne sahip olmalıdır.

6.4 Önerilen tarifler

Yiyecek kategorileri	Tarifler Bek tipi Isıtma aşa-	masında güç seviyesi 1)	Pişirme aşa-masındaki güç seviyesi
Soslar - Süsleme	Beşamel Küçük - 1-3
	Domates sosu Küçük 2-4 1-2
Yiyecek kategorileri	Tarifler Bek tipi Isıtma aşa-		masında güç seviyesi 1)	Pişirme aşamasındaki güç seviyesi
Makarna - Pirinç - diğer Tahıllar	Mantar pirinç Büyük - 6-8
	Kuskus Büyük 4-6 1-4
	Makarna Büyük - 7-9
	Ravioli Büyük - 7-9
Çorba - Bakliyat	Sebze çorbası Orta - 6-9
	Mantarlar ve patates çorbası	Orta - 6-9
	Balık çorbası Büyük - 1-2
Et	Sığır eti köftesi Büyük 3-6 1-3
	Domuz rosto file-to	Büyük 7-9 4-6
	Sığır eti burger graten	Orta 7-9 3-6
Balık	Bezelyeli sepya Büyük - 1-3
	Fırında kızartılmış ton balığı bifteği	Büyük 7-9 4-6
Sebzeler	Çeşnili mantar Orta - 5-8
	Sebzeli Caponata	Büyük 4-6 1-4
	Haşlanmış pata-tes	Orta - 7-9
	Tereyağlı donduralmuş ıspanak	Büyük - 1-3
Kızartılmış yemekler	Patates kızart-ması	Büyük - 8-9
	Krapfen Büyük 6-8 1
Tavada pişirilmiş atıştırmalıklar	Kavrulmuş fındık	Büyük 7-9 4-6
	Kıtır ekmek par-çaları ve hindiba	Büyük 7-9 4-6
	Krepler Orta 7-9 2-5
Tatlılar	Karamel	Küçük - 1-3
	Muhallebi	Küçük - 2-4
	Panna cotta	Küçük - 3-6

1) En uygun pişirme koşuluna ulaşmak için kullanışlıdır.

Tüm tarifler yaklaşık 4 porsiyondur.

Pişirme tablosunda önerilen ayarlar yalnızca fikir vermek içindir ve yiyeceklerin çiğliğine, ağırlığına ve miktarına ve aynı zamanda kullanılan gazın türüne ve yemeğin hazırlanmasında kullanılan pişirme kabı malzemesine bağlı olarak ayarlanmalıdır.

7. BAKIM VE TEMİZLİK

UYARI!

Güvenlik bölümlerine bakın.

7.1 Genel bilgiler

• Her kullanımdan sonra ocağı temizleyin.
• Ocağı, tüm aydınlatmalar kapatıldıktan sonra temizleyin. Zaman Ayarı etkinleştirilmiş olarak bırakılabilir.
• Daima temiz tabanlı pişirme kapları kullanın.
• Ocak yüzeyi için uygun bir temizleyici kullanın.
• Paslanmaz çelik parçaları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.
• Yüzey üzerinde bulunan çizikler ve koyu lekeler, ocağın çalışmasını etkilemez.

Kontrol paneli üzerinde su veya başka sıvıların bulunması ocak fonksiyonlarının kontrolünüz dışında etkinleştirilmesi veya devre dışı bırakılmasına neden olabilir.

UYARI!

Cam yüzeyi veya bek kenarlarını ve eğer varsa çerçeve bölümünü temizlemek için bıçak, kazıyıcı ve benzeri aletler kullanmayın.

Bek başlığını bulaşık makinesinde yıkayabilirsiniz.

DİKKAT!

Bek başlığını aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler ile temizlemeyin. Bek başlığının renginin solmasına neden olabilir.

7.2 Ocak izgaraları

Ocak izgaraları bulaşık makinesinde yıkanmaya uygun değildir. Elde yıkanmaları gereklidir.

1. Ocağı kolayca temizlemek için ocak ızgaralarını yerinden alın.

Ocak ızgaralarını yerleştirirken ocak yüzeyinin zarar görmemesi için çok dikkatli hareket edin.

1. Emaye kaplamada bazen pürüzlü kenarlar olabilmektedir, bu nedenle ocak ızgaralarını elle yıkarken ve kurularken dikkatli olun. Zorlu kirleri, gerekirse, temizleme macunu ile çıkarın.
2. Ocak ızgaralarını temizledikten sonra yerlerine doğru oturduğundan emin olun.
3. Bekin düzgün bir şekilde çalışması için, ocak ızgarası kollarının bekin ortasına hizalı bir şekilde dikkat edin.

7.3 Ocak ızgaralarının çıkarılması ve takılması

Ocağı temizledikten sonra, ocak ızgaralarının doğru yere tam oturmasını sağlayın. Ocak ızgarasının uygun şekilde yerleştirilmesi için kolların şekilde görüldüğü gibi ocak bekinin tabanındaki tutamaklara oturduğundan emin olun. Ocak ızgarası bu şekilde, dengede ve sabit olur.

7.4 Ocağın temizliği

• Şunları bekletmeden temizleyin: erimiş plastik, plastik folyo, tuz, şeker ve şekerli yiyecekler; aksi halde kır ocaklara zarar verebilir. Yanmamak için dikkatli olun.
• Ocak yeterince soğuduktan sonra şunları temizleyin: kireç halkaları, su halkaları, yağ lekeleri, parlak metalik renk atmaları. Ocağı nemli bir bezle ve aşındırıcı olmayan deterjanla temizleyin. Temizlik sonrasında, ocağı yumuşak bir bezle kurulayın.
• Emaye kısımları, kapak ve alev başlığını temizlerken ılık sabunlu su ile yıkayın ve yerlerine takmadan önce iyice kurutun.

8. SORUN GİDERME

UYARI!

Güvenlik bölümlerine bakın.

7.5 Alev yayıcının temizlenmesi

Alev yayıcıları bulaşık makinesinde yıkayabilirsiniz.

UYARI!

Temizlemeden önce alev yayıcıların soğumasını sağlayın.

Hafif lekeler:

Alev yayıcıyı ılık su ve sabunla yıkayın ve yumuşak bir bezle kurulayın.

Orta hacimli lekeler:

Bulaşık makinesi kullanın. Alev yayıcıyı üst kısmı yukarıda olacak şekilde, alt rafa düz konumda yerleştirin.

Ağır lekeler:

Alev yayıcıyı ılık su ve sabunla temizleyin, ardından bulaşık makinesinde yıkayın. Hala leke varsa, alev yayıcının üst kısmını ızgara temizleyici ile yıkayın ve tekrar bulaşık makinesine yerleştirin.

Alev yayıcının deliklerini temizlemek için bir kürdan kullanın.

7.6 Ateşleme ucunun temizlenmesi

Bu özellik için metal elektrotlu bir seramik ateşleme ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kontrol edin.

7.7 Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısının (eğer varsa) durumunu Yetkili Servisinize kontrol ettirin.

8.1 Bu durumlarda ne yapmalı...

Sorun Olası sebep Çözüm
Çakmağı ateşlemeye çalış-tığınızda kıvılcım oluştur-muyor.	Ocak, elektrik beslemesine bağlanmamıştır ya da elek-trik bağlantısı doğru şekil-de yapılmamıştır.	Ocağın elektrik beslemesi-ne doğru bir şekilde bağlı olup olmadığını kontrol edin.
Sigorta atmıştır. Arızaya sigortanın neden		olduğundan emin olun. Si-gortanın tekrar tekrar at-ması halinde, kalifiye bir elektrikçiye danışın.
Bek kapağı ve başlığı yan-lış yerleştirilmiştir.		Bek kapağını ve başlığını doğru yerleştirin.
Alev dağıtıcı yanlış yerleş-tirilmiştir.		Alev dağıtıcıyı doğru yer-leştirin.
Ateşlendikten hemen son-ra alev sönyyor.	Gaz kesme emniyeti yete- rince ısınmamıştır.	Ateşi yaktıktan sonra, düğ-meyi en fazla 10 saniye basılı tutun.
Alev halkası düz değildir. Bek başlığı, yiyecek artık-ları ile tıkanmıştır.		Enjektörün tıkalı olmaması-na ve bek başlığında ye-mek kalıntıları olmamasına dikkat edin.
Kontrol panelinin ışığı aza-lıyor veya tamamen sönü-yor.	Plakanın sıcaklığı yüksek-tir. Ekranın uzun ömürlü ol-ması için ocağın sıcaklığı-na göre parlaklık azaltılır. Sıcaklık belli bir seviyenin üzerine çıktığında kontrol paneli söner.	Ocağı soğumaya bırakın.
Ocak elektriğe bağlandi-ğında veya elektrik kesinti-si sonrasında kontrol düğ-mesi pilot ışığı yanar.	Pilot ışığı testi. “Kurulum” bölümüne bakın.
Hob2Hood fonksiyonu ça-lışmıyor.	Kontrol panelinin üstünü örtmüşünüz.	Nesneyi kontrol panelinden kaldırın.
Hob2Hood ve Zamanı Aya-rı etkinleştiremiyor veya calıştıramıyorsunuz.	Kontrol panelinde su veya yağ lekeleri var.	Kontrol panelini temizleyin.
Ekranda "E t" görünüyor - Kontrol düğmelerini kapa-		tin ve ekran kapanana ka-dar bekleyin ya da cihazın elektrik bağlantısını kese-rek başlangıç konumuna getirin.
Kontrol düğmeleri açıldı-ğında &=ürmüyor.	Seçili Otomatik Mod A0'dır.	"Günlük kullanım" bölümü-ne bakın.

8.2 Eğer bir çözüm bulamadıysanız...

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun. Bilgi etiketindeki verileri verin. Ocağı doğru çalıştırdığınızdan emin olun. Doğru çalıştırmadığınız takdirde servis teknisyeni veya satıcı tarafından yapılacak servis işlemi, garanti süresi

içinde dahi olsa ücretlendirilecektir. Garanti süresi ve Yetkili Servis Merkezleri ile ilgili bilgiler garanti kitapçığındadır.

8.3 Aksesuar çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi yapıştırın:

A. Garanti Kartına yapıştırın ve bu kısmı gönderin (varsa).

B. Garanti Kartına yapıştırın ve bu kısmı saklayın (varsa).

C. Kullanma kılavuzuna yapıştırın.

9. TEKNİK VERİLER

9.1 Ocak boyutları

Genişlik 880 mm

Derinlik 510 mm

9.2 Ayar vidası çapı

BEK ∅ BAYPAS 1/100 mm

Ultra Hızlı 57

Yarı hızlı 32

Yedek 28

9.3 Diğer teknik veriler

TOPLAM GÜÇ:	Orijinal gaz: G20 (2H) 20 mbar 10,35 kW
	Gaz değişi- G30/G31 (3B/P) 30/30 mbar 716 g/h mi:
Elektrik besle-mesi:	220-240 V ~ 50-60 Hz
Cihaz katego-risi:	II2H3B/P
Gaz bağlantı-sı:	G 1/2"
Cihaz sınıfı: 3

9.4 G20 20 mbar DOĞAL GAZ için gaz bekleri

BEK NORMAL GÜÇkW	MİNİMUM GÜÇ KW ENJEKTÖR İŞARE-Tİ
Ultra Hızlı 3,8 1,4 151
Yarı hızlı 1,85 0,45 103x
Yedek 1,0 0,33 79x

9.5 LPG için gaz bekleri G30/G31 30/30 mbar

BEK NORMAL	GÜÇ kW	MİNİMUM GÜÇ kW	ENJEKTÖR İŞARETİ	NOMİNAL GAZ AKIŞI kW
Ultra Hızlı 3,3 1,75		90x	240
Yarı hızlı	1,85	0,55	67	134
Yedek	1,0 0,45	52	73

10. ENERJİ VERİMLİLİĞİ

10.1 EU 66/2014'e göre ürün bilgisi

Model kimliği	KGG953753K
Ocak tipi	Ankastre ocak
Gazlı brülör sayısı	5
Her bir gazlı brülörün enerji verimliliği (EE gas burner)	Sol arka - Yarı hızlı %60.6
	Sağ arka - Yarı hızlı %61,1
	Orta merkez - Ultra Hızlı %60,3
	Sol ön - Yarı hızlı %60,4
	Sağ ön - Yedek geçerli değil
Gazlı ocak enerji verimliliği (EE gas hob)	%60.6

EN 30-2-1: Gaz yakan ev pişirme cihazları - Parça 2-1: Rasyonel enerji kullanımı - Genel

10.2 Enerji tasarrufu

• Kullanmadan önce ocak beki ve izgara desteklerinin doğru şekilde monte edildiğinden emin olun.
• Sadece, çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.
• Tencereyi ocak bekinin ortasına yerleştirin.
• Su kaynatırken sadece ihtiyacınız olan miktarda su kullanın.
• Mümkünse, kapakları her zaman pişirme kaplarının üzerine koyun.
• Kaptaki sıvı kaynamaya başladığında alevin şiddetini azaltarak sıvının yavaş yavaş kaynamaya devam etmesini sağlayın.
• Mümkünse düdüklü tencere kullanın. İlgili kullanım kılavuzuna başvurun.

11. TÜKETİCİNİN SEÇİMLİK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.
2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.
3. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir.

Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

1. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.
2. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Üretici / İhracatçı:

İthalatçı: Electrolux Dayanıklı Tüketim Mamulleri San. ve Tic. AŞ.

TR-34435 Taksim-Beyoğlu-İstanbul

Müşteri Hizmetleri: 0 850 250 35 89

[e-mail]

WEB: www.electrolux.com.tr

Kullanım Ömrü Bilgisi:

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

AEEE Yönetmeliğine Uygundur.

12. ÇEVREYLE İLGİLİ BİLGİLER

Şu sembole sahip malzemeler geri dönüştürülebilir. Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı

AEEE Yönetmeliğine Uygundur.

olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

CE
