Ürün Tipi	Split Sistem Klima
Model	CU-RE9NKX (Dış Ünite)
İç Ünite Modeli	CS-RE9NKX (genellikle)
Soğutma Kapasitesi	9000 BTU/saat
Isıtma Kapasitesi	10.800 BTU/saat
Güç Kaynağı	220-240 V, 50 Hz, 1 Faz
Anma Soğutma Güç Girişi	0,73 kW
Anma Isıtma Güç Girişi	0,82 kW
Enerji Verimlilik Oranı (EER)	3,32 (soğutma için)
Soğutucu Akışkan Tipi	R410A
İç Ünite Boyutları (GxYxD)	837 x 280 x 205 mm
İç Ünite Ağırlığı	10,5 kg
Dış Ünite Boyutları (GxYxD)	742 x 548 x 245 mm
Dış Ünite Ağırlığı	25 kg
Inverter Teknolojisi	Evet (DC Inverter)
Zamanlayıcı Fonksiyonu	Açma/Kapama zamanlayıcısı (24 saate kadar)
Uyku Modu	Evet, kademeli sıcaklık ayarı
Hava Filtresi	Yıkanabilir tekrar kullanılabilir filtre
Filtre Temizleme Aralığı	Her 2 haftada bir (önerilen)
Güvenlik Özellikleri	Aşırı akım koruması, voltaj dalgalanma koruması
Yedek Parça Bulunabilirliği	Resmi Panasonic servis merkezleri
Onarılabilirlik	Modüler onarım için tasarlanmıştır; parçalar mevcuttur
Ses Seviyesi (İç Ünite)	19-40 dB(A) (düşük-yüksek)
Ses Seviyesi (Dış Ünite)	Yaklaşık 50 dB(A)
Garanti	Standart Panasonic garantisi (yerel koşulları kontrol edin)

Sık sorulan sorular - CU-RE9NKX PANASONIC

Panasonic CU-RE9NKX klimamın hava filtresini nasıl temizlerim?

Üniteyi kapatın ve ön paneli açın. Filtreyi çıkarın, vakumlayın veya hafif deterjanla yıkayın. Tekrar takmadan önce tamamen kurulayın. Optimum performans için her 2 haftada bir temizleyin.

Bu ünite için önerilen oda büyüklüğü nedir?

9000 BTU kapasite, yalıtım ve iklime bağlı olarak yaklaşık 250-300 ft² (23-28 m²) kadar küçük ve orta boy odalar için uygundur.

Klimayı zamanlayıcı ile çalıştırabilir miyim?

Evet, ünitenin 24 saatlik açma/kapama zamanlayıcısı vardır. Eve gelmeden önce soğutmayı başlatmak veya uyuduktan sonra kapatmak için zamanlayıcıyı ayarlayabilirsiniz.

Bu model hangi tip soğutucu akışkan kullanır?

CU-RE9NKX, eski R22'den daha çevre dostu olan ancak sertifikalı teknisyenler tarafından uygun şekilde kullanılması gereken R410A soğutucu akışkan kullanır.

Uyku modunu nasıl etkinleştiririm?

Kumandadaki 'UYKU' düğmesine basın. Ünite, 2 saat içinde sıcaklığı kademeli olarak 2°C artırarak rahat bir uyku sağlar ve enerji tasarrufu yapar.

Klima bir hata kodu gösterirse ne yapmalıyım?

Kılavuzdaki hata kodu tablosuna bakın. Yaygın kodlar filtre temizliği (FL) veya iletişim sorunlarını belirtir. Devam ederse, sertifikalı bir teknisyenle iletişime geçin.

Dış üniteyi küçük bir balkona kurabilir miyim?

Evet, ancak uygun hava akışını sağlayın: yanlarda en az 60 cm, önde 100 cm boşluk bırakın. Aşırı ısınmayı önlemek için kapalı alanlardan kaçının.

Bu model ne kadar enerji verimli?

3,32 EER ve DC inverter teknolojisi ile orta derecede verimlidir. Maksimum tasarruf için Eco modunu kullanın ve termostatı 24-26°C'ye ayarlayın.

Kumanda pil gerektirir mi?

Evet, kumanda iki adet AAA pil kullanır (dahildir). Ekran solduğunda veya menzil azaldığında değiştirin.

Yedek parça veya aksesuarları nereden satın alabilirim?

Yetkili bir Panasonic bayisi ile iletişime geçin veya resmi parça web sitesini ziyaret edin. Filtre veya kumanda gibi yaygın ürünler yaygın olarak bulunur.

KULLANIM KILAVUZU CU-RE9NKX PANASONIC

Üniteyi çalıştırmadan önce, bu çalışma talimatlarını tam olarak okuyun ve gelecekte başvurmak üzere saklayın.

QUICK GUIDE

GUÍA RÁPIDA

GUIDA RAPIDA

SNELLE GIDS

БЪРЗ СПРАВОЧНИК

BRZE UPUTE

HIZLI REHBER

TÜRKÇE Panasonic Klima Cihazını seçtiğiniz için teşekkür ederiz.

iÇİNDEKİLER

ÇALIŞMA KOŞULU 5\~7

GÜVENLİK ÖNLEMLERİ 44\~45

UZAKTAN KUMANDA 46\~47

İç ÜNİTE 48

SORUN GİDERME....49

BiLGI 50\~55

ÜRÜN TEKNİK ÖZELLİKLERİ 56

HIZLI REHBER ....ARKA KAPAK

NOT: Bu kılavuzdaki çizimler yalnızca açıklama amaçlıdır ve asıl üniteden farklı olabilir. Gelecekteki geliştirmeler için bildirimde bulunulmaksızın değiştirilebilirler.

OPERATION CONDITION

Bu klima cihazını aşağıdaki sıcaklık aralıklarında kullanın

Sıcaklık (°C)		İç Dış
		*DBT *WBT *DBT *WBT
SOĞUTMA	Maksimum 32 23 43 26Minimum 16 11 16 11
ISITMA	Maksimum 30 - 24 18Minimum 16 - -5 -6

* DBT: Kuru termometre sıcaklığı

* WBT: Yaş termometre sıcaklığı

DİKKAT: • Bu model -5°C'nin altında ısıtma modunda 24 saat sürekli çalışma için uygun değildir. Dış ortam sıcaklığı -5°C'nin altında olduğunda ve yukarıdaki koşulların dışında bu modeli kullandığınız zaman, dış ünite donabilir ve koruma kontrolü için çalışmayı durdurabilir.

SAFETY PRECAUTIONS

Kişisel yaralanmaları, başkalarının yaralanmasını veya malın hasar görmesini engellemek için, lütfen aşağıdaki dilere uyun. Talimatları takip etmekte sorun olması nedeniyle yanlış çalışma, ciddiyeti aşağıda sınıflandırılan şekilde zarar veya hasara neden olabilir.

UYARI

Bu işaret ölüm ya da ciddi yaralanma konusunda uyarında bulunur.

DİKKAT

Bu işaret yaralanma ya da mal hasarı konusunda uyarında bulunur.

Takip edilecek talimatlar aşağıdaki sembollerle sınıflandırılır:

Bu sembol YASAKLANAN bir eyleme işaret eder.

Bu semboller ZORUNLU bir eyleme işaret eder.

UYARI
İÇ ÜNİTE VE DIŞ ÜNİTE

	Bu cihaz, düşük fiziksel, duyusal veya zihinsel kapasiteli (çocuklar dahil) veya tecrübe ve bilgi eksiği olan kişiler tarafından, yetkili bir kişi tarafından cihazın kullanımına ilişkin gözetim veya talimat verilmedikçe kullanılmamalıdır. Çocukların, cihazla oynamadığından emin olmak için gözetim altında tutulmaları gerekir.
	Lütfen dahili parçaları temizlemek, üniteyi onarmak, takmak, sökmek ve yeniden takmak için yetkili satıcıya veya uzmana danışın. Uygun olmayan takma ve kullanma kaçak olmasına, elektrik çarpmasına ya da yangına neden olacaktır.
	Belirtilen soğutucu akışkanın kullanımı konusunda yetkili bayiye veya uzmana danışın. Belirtilen tipin dışında soğutucu akışkan kullanımı ürünün hasar görmesine, patlamasına ve yaralanmaya v.b. neden olabilir.
	Üniteyi potansiyel olarak patlayıcı ve yanıcı ortamda kullanmayın. Bu konuya uymama yangına neden olabilir.
	Parmaklarınızı veya başka nesnelerini klima cihazının iç veya dış ünitesine sokmayın, dönen parçalar yaralanmaya neden olabilir.[IMAGE]
	Yıldırım sırasında dış üniteye dokunmayın, elektrik çarpmasına neden olabilir.
	Aşırı soğuktan kaçınmak için uzun süre doğrudan soğuk havaya maruz kalmayın.
	Ünitenin üzerine oturmayın veya çıkmayın, kaza sonucu düşebilirsiniz.[IMAGE]
UZAKTAN KUMANDA
	Kaza sonucu pilleri yutmalarını önlemek için bebeklerin ve küçük çocukların uzaktan kumandayla oynamalarına izin vermeyin.
GÜÇ KAYNAĞI
	Aşırı ısınma ve yangını önlemek için kullanılmış kable, ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmaayan bir kabloyu kullanmayın. [IMAGE]
	Aşırı ısınmayı, yangını veya elektrik çarpmasını önlemek için:Aynı güç prizini diğer bir ekipmanla paylaştırmayın.Islak elle çalıştırmayın.Elektrik kablosunu aşırı bükmeyin.Cihazı fisini takarak ya da çıkartarak çalıştırmayın ya da durdurmayın.

UZAKTAN KUMANDA

	Kaza sonucu pilleri yutmalarını önlemek için bebeklerin ve küçük çocukların uzaktan kumandayla oynamalarına izin vermeyin.
GÜÇ KAYNAĞI
	Aşırı ısınma ve yangını önlemek için kullanılmış kable, ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmaayan bir kabloyu kullanmayın.[IMAGE]
	Aşırı ısınmayı, yangını veya elektrik çarpmasını önlemek için:Aynı güç prizini diğer bir ekipmanla paylaştırmayın.Islak elle çalıştırmayın.Elektrik kablosunu aşırı bükmeyin.Cihazı fisini takarak ya da çıkartarak çalıştırmayın ya da durdurmayın.

UYARI

GÜÇ KAYNAĞI

Eğer elektrik kablosu hasar görürse, tehlikeli durumları önlemek için üretici veya üreticinin yetkili servisleri ya da aynı nitelikteki kişilerce değiştirilmelidir.

Elektrik çarpması ve yangınların önlenmesi için Toprak Kaçağı Devre Kesici (ELCB) veya Kaçak Akım Koruma Rölesi (RCD) kullanılması tavsiye edilir.

Aşırı isınmayı, yangını veya elektrik çarpmasını önlemek için:

- Elektrik fişini doğru şekilde takın. - Elektrik fişindeki toz periyodik olarak kuru bir bezle silinmelidir.

Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı durdurun ve elektrik fişini çıkarın veya güç anahtarını ve devre kesiciyi kapatın. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri

- ELCB sıkça atar. - Yanık kokusu alınır. - Anormal gürültü veya ünite titreşimi gözlemlenir.

- İç üniteden su sızar. - Elektrik fışı veya prizi anormal isınır.

- Fan hızı kontrol edilemez. - Anahtar çalıştırılmak üzere açılsa bile ünite hemen durur.

- Çalışması durdurulsa bile fan durmaz. Bakım/onarım için derhal yerel satıcınızla iletişim kurun.

Elektrik fislerinin değiştirilmesi veya takılması yalnızca yetkili/nitelikli personel tarafından gerçekleştirilmelidir. Ana şebekedeki kablolar aşağıdaki kodlara göre renklendirilmiştir:

Kablo tesisatının rengi ülkenin kablo kodu standardına bağlı olarak çeşitlilik gösterebilir.

Bu ekipman elektrik çarpması veya yangını önlemek için topraklanmalıdır.

Şu durumlarda güç kaynağını kapatıp fişi sökerek elektrik çarpmasını önleyin:

- Temizleme ve servisten önce. - Uzun süreli kullanılmayacağını. - Anormal şiddetli yıldırım olduğunda.

DİKKAT

İÇ ÜNİTE VE DIŞ ÜNİTE

Ünitenin hasar görmesini veya aşınmasını engellemek için benzen, tiner veya ovma tozu kullanmayınız.

Hassas cihazlar, yiyecek, hayvanlar, bitkiler, sanat eserleri ve diğer nesnelerin korunması için kullanmayınız. Bu durum kalitenin bozulmasına v.s. yol açabilir.

Alev yayılmasından kaçınmak için hava akışı çıkışının önünde yanıcı herhangi bir ekipman kullanmayın.

Yaralanmayı vs. engellemek için bitkilerin ya da evcil hayvanların doğrudan hava akımına maruz kalmamasını sağlayın.

Keskin alüminyum kanada dokunmayın, keskin parçalar yaralanmaya neden olabilir.

Zemini cilalarken iç üniteyi AÇMAYIN. Cilalamadan sonra, üniteyi çalıştırmadan önce odayı düzgün şekilde havalandırın.

Ünitenin hasar görmesini engellemek için üniteyi yağlı ve isli alanlara takmayın.

Yaralanmadan kaçınmak için üniteyi temizleme amacıyla parçalara ayırmayın.

Üniteyi temizlerken yaralanmaktan kaçınmak için sabit durmayan bir malzemenin üzerine çıkmayın.

Ürünün vazo veya sürahi gibi herhangi bir şey koymayın. Ünitenin içine su girebilir ve yalıtımı bozabilir. Bu, elektrik çarpmasına neden olabilir.

COOL modunda kullanım sırasında pencereyi veya kapıyı uzun süreyle açmayın.

Tahliye borusunun düzgün şekilde takıldığından ve su sızıntısını önlemek için tahliye çıkışını oluklardan, kaplardan uzak tutun ve suya girmediğinden emin olun.

Uzun süre kullanımından sonra ya da yanıcı bir ekipmanla kullanımı halinde, odayı düzenli olarak havalandırın.

Uzun süre kullanımdan sonra, ünitenin düşmesini engellemek için montaj askının yıpranmadığından emin olun.

UZAKTAN KUMANDA

Şarj edilebilir (Ni-Cd) piller kullanmayın. Bu uzaktan kumandaya zarar verebilir.

Uzaktan kumandanın yanlış çalışmasını ya da zarar görmesini engellemek için:

- Unite uzun süre kullanılmayacaksa pilleri çıkarın. - Aynı tipte olan yeni piller, belirtilen kutup yönlerine göre yerleştirilmelidir.

GÜÇ KAYNAĞI

Elektrik çarpmasını engellemek için bağlantıyla kesmek amacıyla kabloyu çekmeyin.

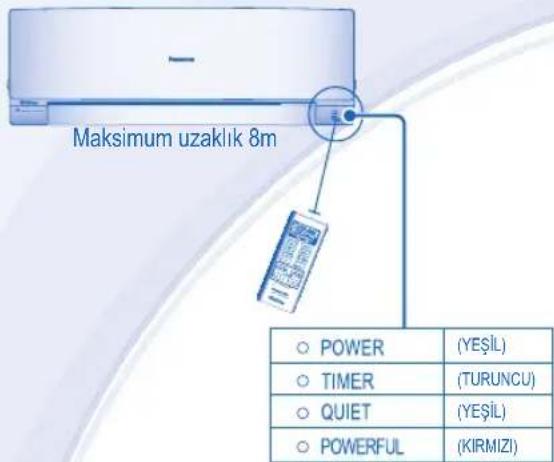

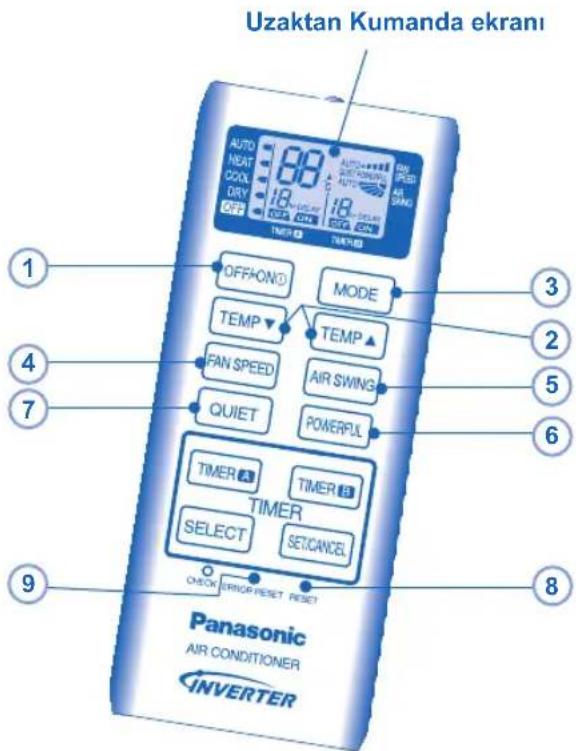

UZAKTAN KUMANDA

Uzaktan kumandanın düğmesine basın

1

ÜNİTEYİ AÇMAK YA DA KAPAMAK İÇİN

- Ünitenin yanlış bir şekilde başlatılmasını/durdurulmasını engellemek için uzaktan kumanda ekranında yer alan KAPALI göstergesine dikkat edin.

2

SICAKLIĞI AYARLAMAK İÇİN

- Seçim Aralığı: 16°C \~ 30°C. - Uniteyi tavsiye edilen sıcaklıklarda çalıştırmak enerji tüketiminin düşürülmesine yardımcı olabilir. HEAT (ISITMA) modu: 20°C \~ 24°C. COOL (SOĞUTMA) modu: 26°C \~ 28°C. DRY (NEM ALMA) modu: Oda sıcaklığından 1°C \~ 2°C daha düşük.

3

ÇALIŞMA MODUNU SEÇMEK İÇİN

AUTO (OTOMATIK) modu – Size uygun koşullar için

- Mod seçme işlemi esnasında güç göstergesi yanıp söner. - Unite, çalıştırma modunu iç mekan emme sıcaklığı ve uzaktan kumanda sıcaklığına göre seçer.

HEAT (ISITMA) modu - Sıcak havanın keyfini çıkarın

- Heat (ısıtma) modunda ünitenin ortam ısısını yükseltmesi zaman alabilir. Isıtma öncesi GÜÇ göstergesi yanıp söner.

COOL (SOĞUTMA) modu – Serin havanın keyfini çıkarın

- Cool (soğutma) modunda, güç tüketimini azaltmak için güneş ışığını ve dış ortam ısısını engellemek amacıyla perde kullanın.

DRY (NEM ALMA) modu – Ortam nemini giderir

- Unite, yavaş bir soğutma işlemi sağlamak için düşük fan hızında çalışır.

4

FAN HIZININ SEÇİLMESİ (5 SEÇENEK)

FAN SPEED

- OTOMATİK seçilirse, fan hızı çalışma moduna göre otomatik olarak ayarlanır.

5

HAVA AKİŞ YÖNÜNÜ AYARLAMAK İÇİN (5 SEÇENEK)

AIR SWING

- COOL (Soğutma) modunda OTOMATİK ayarlanmışsa, kanat kapakları aşağı/yukarı doğru otomatik olarak salınır. - HEAT (Isıtma) modunda OTOMATİK ayarlanmışsa kanat kapakları belirli bir konumda kalır.

6

İSTENEN SICAKLIĞA HEMEN ULAŞMAK İÇİN

- Bu ayar istenen sıcaklığa hemen ulaşılmasını sağlar.

7

SESSİZ BİR ORTAMIN KEYFİNİ ÇIKARMAK İÇİN

- Bu ayar, hava akışı gürültüsünü azaltarak sessiz bir ortam sağlar. - GÜCLÜ VE SESSİZ işlemleri aynı anda etkinleştirilemez.

8

UZAKTAN KUMANDANIN VARSAYILAN AYARLARINA DÖNMEK İÇİN BASIN

9

NORMAL İŞLEMLERDE KULLANILMAZ

ZAMANLAYICIYI AYARLAMAK (12 SAAT ZAMANLAYICI AYARI) İÇİN

- Klimayı otomatik olarak AÇMAK/KAPAMAK istediğiniz durumlarda.

GECİKMELİ KAPATMA ZAMANLAYICISI

Örneğin klimayı 5 saat sonra durdurmak için;

1 Gecikmeli KAPATMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine bir kez basın.
2 Gecikme saatini seçmek için TIMER düğmesine basın.
- KAPATMA ZAMANLAYICISI yalnızca klima calışıyorken ayarlanabilir.

GECİK MELİ AÇMA ZAMANLAYICISI

Örneğin klimayı 2 saat sonra başlatmak için;

1 Gecikmeli AÇMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine bir kez basın.
2 Gecikme saatini seçmek için TIMER A düğmesine basın.
- AÇMA ZAMANLAYICISI yalnızca klima çalışmıyoren ayarlanabilir.

GECİK MELİ KAPATMA VE AÇMA ZAMANLAYICISI

Örneğin klimayı 3 saat sonra durdurup 4 saat sonra tekrar başlatmak için;

1 Gecikmeli KAPATMA ve AÇMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine iki kez üst üste basın.
2 KAPATMA Zamanlayıcısının gecikme saatini seçmek için TIMERA düğmesine basın.
3 AÇMA Zamanlayıcısının gecikme saatini seçmek için düğmesine basın.
- Bu zamanlayıcı modu yalnızca klima çalışiyorken ayarlanabilir.

GECİK MELİ AÇMA VE KAPATMA ZAMANLAYICISI

Örneğin klimayı 7 saat sonra başlatıp 10 saat sonra durdurmak için;

1 Gecikmeli AÇMA ve KAPATMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine iki kez üst üste basın.
2 AÇMA Zamanlayıcısının gecikme saatini seçmek için TIMER düğmesine basın.
3 KAPATMA Zamanlayıcısının gecikme saatini seçmek için TMERD düğmesine basın.
- Bu zamanlayıcı modu yalnızca klima çalışmıyoren ayarlanabilir.

ZAMANLAYICI AYARINI ONAYLAMAK İÇİN

Belirtilen süreye erişildiğinde başlayacak olan zamanlayıcı işlemini etkinleştirmek için SETCANCEL düğmesine bir kez basın.

ZAMANLAYICI AYARINI İPTAL ETMEK İÇİN

Zamanlayıcının çalışmasını iptal etmek için düğmesine tekrar basın.

• İç ünitenin zamanlayıcı göstergesi, zamanlayıcının çalışması esnasında yanacaktır.
• AÇMA zamanlayıcısı ayarlandığında, istenen oda sıcaklığına zamanında erişmek için ünite belirtilen saatten önce çalışmaya başlayabilir.
• Zamanlayıcı ayarlama işlemi esnasında OFF-ONO işlemi düğmesine basarsanız, zamanlayıcı ayarı iptal edilecektir.
• Zamanlayıcı manuel olarak ya da güç arızası nedeniyle iptal edilirse, aşağıdaki adımları tekrarlayarak zamanlayıcıyı tekrar ayarlayabilirsiniz. (güç tekrar sağlandığında)

İÇ ÜNİTE

DİKKAT

• Temizlemeden önce güç kaynağını kapatın.
• Alüminyum kanatlara dokunmayın, keskin kısımları yaralanmaya neden olabilir.

TEMİZLİK TALİMATLARI İPUCU

• Benzen, tiner ya da temizleme tozu kullanmayın.
• Yalnıza sabun (pH7) ya da nötr deterjanları kullanın.
• 40°C'den daha sıcak su kullanmayın.

- Ünitenin optimum performansı gösterdiginden emin olmak için, temizlik bakımı düzenli aralıklarla yapılmalıdır.

NOT

- Üniteyi silmek için kimyasal bir bez kullanılırsa bez için gerekli talimatlar izlenmelidir.

- Uniteyi yumuşak, kuru bir bez ile hassas bir şekilde silin.

2 ÖN PANEL

Ön Paneli Çıkarın

• Ön paneli çıkarmak için kaldırın ve çekin.
  • Hassas bir şekilde silerek kurulayın.

Ön Paneli Kapatın

- Güvenli bir şekilde kapamak için ön paneli iki tarafından bastırın.

3 ALICI

4 ALÜMİNYUM FİN

5 YATAY HAVA YÖNLENDİRME PANJURU

• Manuel olarak ayarlanabilir.

UYARI

İç ünite fanıyla yaralanmaktan sakınmak için parmaklarını ünite içine koymamaya dikkat edin.

6 DİKEY HAVA YÖNLENDİRME PANJURU

- El ile ayarlamayın.

7 OTOMATİK AÇMA/KAPAMA DÜĞMESİ

- Uzaktan kumanda kaybolduğunda ya da arızalı olduğunda kullanın.

İşlem Mod
Bir kez basın. Otomatik
1 bip sesi duyulana kadar basılı tutun,sonra bırakın.	Soğutma
Çift bip sesi duyulana kadar basılıtutun, sonra bırakın.	Isıtma
Kapatmak için düğmeye basın.

8 HAVA FILTRELERİ

• Filtreleri düzenli olarak temizleyin.
• Filtre yüzeyine zarar vermemek için hassas bir şekilde yıkayın/durulayın.
• Filtreleri doğrudan ateşe ya da güneş ışığına maruz bırakmadan gölge bir alanda kurutun.
• Zarar gören filtreyi değiştirin.

9 ANTİ BAKTERİYEL FILTRE

Vakum

• Gerekli olduğu zaman filtreyi vakumlayın.
- Filtreyi her 10 yılda bir değiştirin veya hasarlı filtreleri değiştirin.

SORUN GİDERME

Aşağıdaki belirtiler bir arızaya işaret etmez.

BELİRTİ NEDEN

İç üniteden duman çıkar. ▶ • Soğutma işlemi nedeniyle yoğuşma gerçekleşir.

Çalışma sırasında akan su sesi. ▶ • Ünite içinde soğutucu akışı.

Odada sıra dışı bir koku var. ▶ Bu duvar, halı, mobilya ya da giysilerden yayılan nem kokusundan kaynaklanabilir.

İç ünite fan, otomatik fan hızı ayarlama sırasında zaman zaman duruyor.

Çalışma yeniden başlamadan sonra birkaç dakika gecikiyor.

Dış ünite su/buhar çıkarıyor.

Bir kesintiden sonra elektrik geldiğinde ünite otomatik olarak çalışıyor.

• Bu, ortamdaki kokuları gidermeye yardımcı olur.
  Gecikme ünitenin kompresörünü korumak içindir.
• Borularda yoğunlaşma ya da buharlaşma meydana geliyor.
• Bu ünitenin Otomatik Yeniden Başlatma işlevidir. Çalışma uzaktan kumanda tarafından durdurulmadığı için elektrik geldiğinde ünite otomatik olarak önceki çalışma modunda ve hava akım yönünde yeniden çalışmaya başlar.

Isıtma işlemi sırasında iç ünite fanı zaman zaman duruyor. ▶ • İstenmeyen soğutma etkisini önlemek için.

Güç göstergesi, ünite açılmadan yanıp sönüyor. ▶ • ON (Açma) zamanlayıcısı ayarlandığı zaman bu çalışma hazırlığındaki ilk adımdır.

Çalışma sırasında çatlama sesleri geliyor. ▶ Sıcaklık değişimleri ünitenin genişmesine/büzülmesine neden oluyor.

Servisi aramadan önce aşağıdaki kileri kontrol edin.

BELİRTİ KONTROL

Isıtma/Soğutma işlemi etkili biçimde çalışmıyor. ▶ • Sıcaklığı doğru şekilde ayarlayın.

• Tüm kapıları ve pencereleri kapatın.
• Filtreyi temizleyin ya da değiştirin.
• Hava girişi ve hava çıkışı ağızlarında herhangi bir engel varsa temizleyin.

Çalışırken gürültü.

• Ünitenin eğimli takılıp takılmadığını kontrol edin.
• Ön paneli düzgün şekilde kapatın.
• Pilleri düzgün biçimde takın.
• Zayıf pilleri değiştirin.
• Devre kesicinin kapanıp kapanmadığını kontrol edin.
• Zamanlayıcıların ayarlanıp ayarlanmadığını kontrol edin.
  • Alicının engellenmediğinden emin olun.
• Belli flüoresan lambalar sinyal vericisine müdahalede bulunabilir. Lütfen yetkili satıcınıza danışın.
  • Alicının engellenmediğinden emin olun.
• Belli flüoresan lambalar sinyal vericisine müdahalede bulunabilir. Lütfen yetkili satıcınıza danışın.

Uzaktan kumanda çalışmıyor. (Ekran los veya transmisyon sinyali zayıf.)

Ünite çalışmıyor.

Ünite uzaktan kumandadan sinyal almıyor.

Ünite duruyor ve zamanlayıcı göstergesi yanıp sönüyor.

Hata kodunu almak için uzaktan kumandayı kullanın.

1

5 saniye boyunca basın.

Bip sesini duyuncaya kadar basın, daha sonra hata kodunu hızla not edin.

Kontrolden çıkmak için 5 saniye boyunca basın.

4

Üniteyi kapatın ve hata kodunu yetkili satıcıya bildirin.

INFORMATION/INFORMACIÓN/INFORMAZIONI/ INFORMAÇÃO/ИНФОРМАЦИЯ/INFORMACIJE/BÍLGÍ

Eski Ekipmanın ve Kullanılmış Pillerin Toplanması ve Atılmasına dair Kullanıcı Bilgileri

Ürünlerin, ambalajın ve/veya diğer belgelerin üzerindeki bu semboller kullanılmış elektrikli ve elektronik ürünlerin ve pillerin genel ev atığıyla karıştırılmaması gerektiği anlamına gelir.

Eski ürünlerin ve kullanılmış pillerin düzgün işlenmesi, geri kazanımı ve geri dönüşümü için bunları lütfen ulusal yasalara ve 2002/96/EC ve 2006/66/EC Direktiflerine uygun olarak gereken toplama noktalarına götürün.

Bu ürünleri ve pilleri doğru şekilde atarak, değerli kaynakların korunmasına yardımcı olacak ve uygunsuz atık kullanımından doğacak olan insan sağlığı ve çevre üzerindeki olası olumsuz herhangi bir etkiyi engelleyeceksiniz. Eski ürünlerin ve pillerin toplanması ve geri dönüştürülmesi hakkında daha fazla bilgi için lütfen yerel belediyenize, atık imha servisine veya ürünleri satın aldığınız satış noktasına başvurun.

Bu atığın yanlış şekilde atılması durumunda, ulüsal yasalar uyarınca cezalar uygulanabilir.

Avrupa Birliği'ndeki işletme kullanıcıları için

Elektrikli ve elektronik ekipmanı atmayı istediğiniz takdirde, daha fazla bilgi için lütfen satıcı veya tedarikçinizle iletişim kurun.

[Avrupa Birliği dışındaki başka bir Ülkede Elden Çıkarmaya dair Bilgi]

Bu semboller yalnızca Avrupa Birliği'nde geçerlidir. Bu malzemeleri atmak istediginiz takdirde, lütfen yerel yetkililerinizle veya satıcınızla iletişim kurun ve doğru atma yöntemini öğrenin.

Pil sembolü için not (iki alt sembol örneği):

Bu sembol bir kimyasal sembolle birlikte kullanılabilir. Bu durumda ilgili kimyasala dair Direktifin getirdiği koşullara uyar.

Pb

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Uzaktan kumanda pillerin kontrol edilmesi.
- Hava giriş ve çıkış kanallarında herhangi bir engel bulunmamalı.
- Soğutma/Isıtma işlemini seçmek için, 15 dakika çalıştıktan sonra Otomatik AÇMA/KAPATMA düğmesini kullanın, hava giriş ve hava çıkış kanallarında aşağıdaki sıcaklık farkının bulunması normaldir:
Soğutma: ≥ 8°C
Isitma: ≥ 14°C

UZUN SÜRE KULLANILMAYACAĞINDA

• Kuf oluşmasını önlemek için iç parçalarda kalan nemi tam olarak temizlemek üzere Isıtma modunu 2-3 saat boyunca etkinleştirin.
• Güç kaynağınlı kapatın.
• Uzaktan kumanda pillerini çıkartın.

ÜRÜNE MÜDEHALE EDİLMEMESİ GEREKEN DURUMLAR

Aşağıdaki koşullarda GÜÇ KAYNAĞINI KAPATIN, daha sonra lütfen yetkili satıcıya danışın:

• Çalışırken anormal ses.
• Uzaktan kumandaya su/yabancı parça girişi.
• İç üniteden su sızıntısı.
• Devre kesici çok sık kapanıyor.
• Güç kablosu doğal olmayan şekilde sıcak.
• Anahtarlar veya düğmeler düzgün çalışmıyor.
• Zamanlayıcı göstergesi yanıp sönüyor ve ünite çalıştırılamıyor.

PRODUCT SPECIFICATION

Model				CS-RE9NKXCU-RE9NKX		CS-RE12NKXCU-RE12NKX		CS-RE15NKXCU-RE15NKX
				COOL HEAT COOL		HEAT COOL HEAT
				Single, 230V,50Hz Single, 230V,50Hz Single, 230V,50Hz
Power/Current		[kW] 0.700 0.820		1.010 1.120 1.260 1.385
		[A] 3.30 3.80 4.70		5.20 6.00 6.30
Refrigerant		[kg]		R410A0.640		R410A0.780		R410A0.920
Cooling Capacity		[kW] 2.50 3.50 4.20
Heating Capacity		[kW] 3.30 4.25 5.00
Noise Level	JIS C 9612 [<70 dB(A)]	[dB(A)]	☐	42 42 42 42 46 46
	Conditions 1m Distance Max. cooling/heating operation		☐	47 48 48 50 50 51
	Sound power level	[dB(A)]	☐	58 58 58 58 62 62
			☐	63 64 64 66 66 67
Air Circulation		[m3/min.]		12.5 11.1 12.5 12.5		14.8 14.5
Product Weight		[kg]	☐	8.0		8.0		8.0
			☐	20		26		27
Dimensions (H x W x D)		[mm]	☐	290 x 848 x 213		290 x 848 x 213		290 x 848 x 213
			☐	530 x 720 x 275		540 x 780 x 289		540 x 780 x 289
