Ürün Tipi	Davlumbaz (Dolap Altı)
Model	DA 921 DF
Marka	Dominox
Genişlik	90 cm
Yükseklik	Değişken (tipik montaj yüksekliği ocaktan 65-75 cm yukarıda)
Derinlik	50 cm (yaklaşık)
Ağırlık	15 kg (yaklaşık)
Güç Kaynağı	220-240 V ~ 50 Hz
Motor Gücü	220 W (tipik)
Emiş Hızı	Maks. 650 m³/saat (tahmini)
Hız Sayısı	3 veya 4 hız
Ses Seviyesi	55-65 dB (maksimum hızda)
Filtre Türü	Alüminyum yağ filtresi (yıkanabilir)
Aydınlatma	LED ışıklar (2 x 3 W, sıcak beyaz)
Kontroller	Elektronik itme düğmesi veya dokunmatik kontroller
Kurulum Türü	Duvara monte veya dolap altı
Havalandırma Türü	Kanallı (veya isteğe bağlı kömür filtre ile devridaim)
Kömür Filtre	İsteğe bağlı (devridaim modu için)
Enerji Sınıfı	A (veya B, tipik)
Yıllık Enerji Tüketimi	~50 kWh (tahmini)
Güvenlik Özellikleri	Otomatik kapanma, termal koruma
Bakım	Yağ filtresini aylık temizleyin; kömür filtreyi her 3-6 ayda bir değiştirin
Garanti	2 yıl (standart)

Sık sorulan sorular - DA 921 DF Dominox

Dominox DA 921 DF davlumbazı nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Davlumbazın gazlı ocaklar için ocaktan en az 65 cm, elektrikli ocaklar için 50 cm yukarıda olduğundan emin olun. Braketi duvara sabitleyin, davlumbazı asın ve kanala veya devridaim sistemine bağlayın. Ayrıntılı adımlar için kullanım kılavuzuna bakın.

Yağ filtresini ne sıklıkla temizlemeliyim?

Alüminyum yağ filtresini her ay veya 30 saat kullanımdan sonra temizleyin. Ilık su ve hafif deterjanla bekletin, durulayın ve tekrar takmadan önce kurulayın. Aşındırıcı temizleyiciler kullanmayın.

Davlumbazı devridaim modunda kullanabilir miyim?

Evet, mutfağınızda harici kanal yoksa. Bir kömür filtreye ihtiyacınız olacak (dahil değildir). Yağ filtresinin arkasına takın. Kömür filtreyi kullanıma bağlı olarak her 3-6 ayda bir değiştirin.

Davlumbazım neden aşırı ses çıkarıyor?

Aşırı ses, tıkalı filtreler, gevşek parçalar veya hatalı kurulumdan kaynaklanabilir. Yağ filtresini kontrol edin ve temizleyin. Tüm vidaların sıkı olduğundan emin olun. Ses devam ederse bir profesyonele başvurun.

LED ışıkları nasıl değiştiririm?

LED ışıklar genellikle kullanıcı tarafından değiştirilemez. Arızalanırlarsa, yedek parçalar için Dominox müşteri hizmetlerine veya kalifiye bir teknisyene başvurun.

Maksimum emiş hızı nedir?

Dominox DA 921 DF, kanallı modda yaklaşık 650 m³/saat maksimum emiş hızına sahiptir. Performans, kanal uzunluğuna ve dirseklere bağlı olarak değişebilir.

Filtre alarmını nasıl sıfırlarım?

Filtreleri temizledikten veya değiştirdikten sonra, gösterge ışığı sönene kadar zamanlayıcı düğmesine 3 saniye basılı tutun. Kesin adımlar için kılavuza bakın.

Davlumbazın uzaktan kumandası var mı?

Dominox DA 921 DF genellikle uzaktan kumanda içermez. Tüm işlevler panel düğmeleri ile kontrol edilir.

Davlumbaz çalışmazsa ne yapmalıyım?

Güç kaynağını ve devre kesiciyi kontrol edin. Davlumbazın düzgün bağlandığından emin olun. Hala çalışmıyorsa Dominox desteğine başvurun. Motoru kendiniz tamir etmeye çalışmayın.

Kömür filtre yıkanabilir mi?

Hayır, kömür filtreler yıkanamaz. Her 3-6 ayda bir değiştirilmeleri gerekir. Temizlemeye çalışmayın, bu etkinliğini azaltır.

KULLANIM KILAVUZU DA 921 DF Dominox

Kullanım ve montaj talimatları

Davlumbaz

DA 621 DF

DA 921 DF

İÇİNDEKİLER

TR

⚠ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

MONTAJ

• Yalnız veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha alçak seviyede bir yüksekliğe kurulabilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisinde yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağıntılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz, mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan kaçının, yangın riski.
• Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edilmedikleri veya eğitilmedikleri sürece; fiziksel, duyusal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilgisi olmayan kişiler tarafından kullanılamaz.
• Çocukların, aletle oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin (Yangın riski).
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına bırakılması gerektiğine işaret eder. Bu ürünü gerektiği gibi bertaraf etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini azaltmaya katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

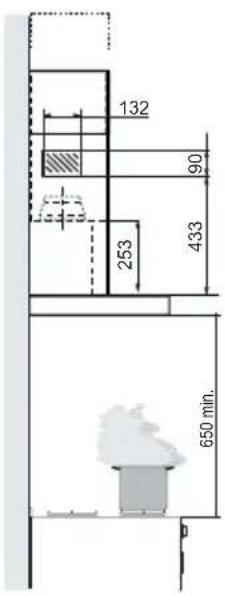

Boyutlar

Bileşenler

Ref.	Miktar	Urün komponentleri
1	1	Kumandalar, Işık, Fan Grubu, Filitreleri ile birlikte Dav-lumbaz Gövdesi
2	1	Aşağıdaki unsurlardan meydana gelen Teleskopik Ba-ca:
2.1	1	Üst Baca
2.2	1	Alt Bacca
8a	1	Sağ Hava Çıkışı Yön Ayarlı Izgara
8b	1	Sol Hava Çıkışı Yön Ayarlı Izgara
9	1	150-120 mm Redüksiyon flanşı
14.1	2	Hava Çıkışı Uzatma Rakoru
15	1	Hava Çıkışı Rakoru
Ref.	Miktar	Montaj Komponentleri
7.2.1	2	Tespit Elemanı Üst Baca
11	6	Dubel
12a	6	Vida 4,2 x 44,4
12c	6	Vida 2,9 x 9,5
	Miktar	Dokümantasyon
	1	Talimat Kılavuzu

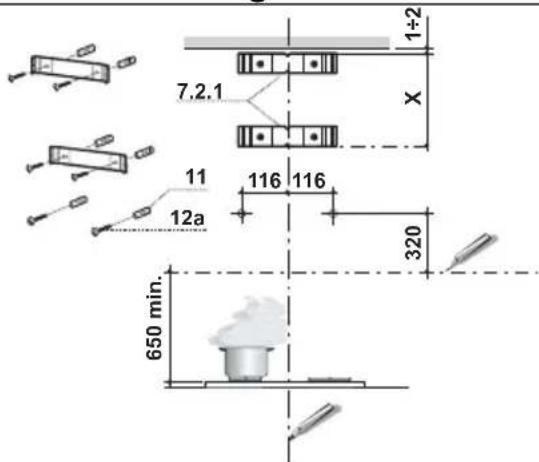

Duvarın Delinmesi ve Bağlantı Elemanlarının Tespiti

Duvarda;

- Davlumbazın monte edileceği bölgenin merkezinde tavana veya üst sınıra kadar dikey bir çizgi çizin;

- Pişirme hattından itibaren en az 650 mm üstünde yatay bir çizgi çizin.

- 7.2.1 bağlantı elemanını, gösterildiği gibi merkezini referans dikey çizgiye hizalayarak (yarık kısmını) tavandan veya üst sınırdan 1-2 mm mesafeye yaslayın.

- Bağlantı elemanının delik merkezlerini işaretleyin.

- 7.2.1 bağlantı elemanını, gösterildiği gibi merkezini referans dikey çizgiye hizalayarak (yarık kısmını) ilk bağlantı elemanının X mm altına yaslayın (X=Verilen Üst Baca Yüksekliği).

- Bağlantı elemanının delik merkezlerini işaretleyin.

- Gösterildiği gibi dikey referans çizgisinden 116 mm mesafede ve yatay referans hattından 320 mm yükseklikte bir referans noktası işaretleyin.

- Aynı işlemi karşı taraf için de tekrarlayın.

- İşaretlenen noktaları 8 mm uç ile delin.

- 11 dübellerini deliklere yerleştirin.

- Verilen 12a (4,2 x 44,4) vidalarını kullanarak bağlantı elemanlarını tespit edin.

- Davlumbaz gövdesinin tespiti için verilen 2 adet 12a (4,2 x 44,4) vidasını, vida başları ile duvar arasında 5-6 mm mesafe bırakacak şekilde sıkın.

Davlumbaz Gövdesi Montajı

• Davlumbaz Gövdesini kancalara takmadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız. • Davlumbaz Gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

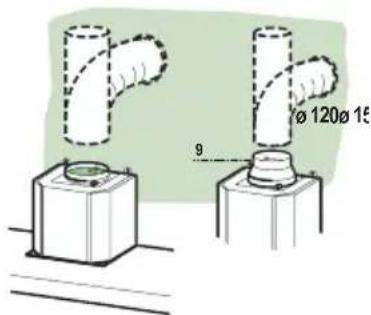

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

- φ 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.

- Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.

- Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

FİLTRELİ MODEL HAVA ÇIKIŞI

• Rakoru (15) bastırarak hava çıkışına takınız.
• Rakor uzantılarını (14.1) yandan Rakora (15) takınız.
• Rakor uzantılarının (14.1) hem yatay hem de dikey olarak baca ağızlarına denk geldiğinden emin olunuz. Eğer tam karşılıklı oturmamışlarsa rakor uzantılarını döndürerek (14.1) pozisyonu düzeltiniz ve diğer aksamı yukarıda belirtildiği şekilde tekrar takınız.
• Aktif karbonlu koku filtresinin mevcut olduğunu kontrol ediniz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken, kontaklar arası açıklığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bkz. "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

• Üst baca kısmının iki yan kenarını hafifçe genişleterek, yerlerine iyice oturacak şekilde braketlerin (7.2.1) arkasına takınız.
• Sağlanan 4 adet vidayı (12e, 2,9 x 9,5) kullanarak yan kenarları braketlere iyice tespit ediniz.

Alt Baca Kısmı

• Alt baca kısmının iki yanını hafifçe genişleterek, yerlerine iyice oturacak şekilde, üst baca kısmı ile duvar arasına takınız.
• Sağlanan 2 adet vidayı (12e, 2,9 x 9,5) kullanarak, alt baca kısmının yan kenarlarını davlumbaz gövdesine iyice tespit ediniz.
• Geri dolaşımlı tip bacayı monte ederken, yönlendirme ızgaralarını (8a – 8b), yön sembolleri yukarıda ve davlumbazın ön tarafına doğru olacak şekilde yerlerine takınız. Izgaraların, hava çıkışı bağlantı parçası (15) içine gerektiği gibi oturmasını sağlayınız.

L	Lambalar	Aydınlatma sistemini yakar ve söndürür
S	Led	Motorun çalışmakta olduğunu bildiren led lambası
V1	Motor	Aspiaratör motorunu minimum hızda açar ve kapatır ; minimum hız ses- sizce çalışarak aşırı pişirme buharı olmadığında sürekli hava dolaşımı sağlar.
V2	Hız	Orta hız, kullanımın büyük kısmında yararlanılan hızdır, ses düzeyi ile hava dolaşımı arasındaki oran optimumdur.
V3	Velocità	Yüksek (maksimum) hız, uzun süreli olan ve çok fazla buhar açığa çıkaran pişirme işlemlerinde kullanılmak içindir.

Yağ Tutucu Filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde yıkanabilir ve normal kullanımda iki ayda bir, yoğun kullanımda ise daha sık yıkanmaları gerekir.
• Filtreleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir. • Metalik Yağ Filtrelerini çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız. • Metalik Yağ Filtrelerini tekrar monte ediniz.

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

• Metalik yağ tutucu filtreleri çıkarınız. - Ampulleri gevşetip çıkarınız ve aynı özellikleri sahip yenileriyle değiştiriniz. - Metalik yağ tutucu filtreleri tekrar takınız.

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terkedilmesi gerektiğiine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili diaresine, atık yoketme servisine veya türünün satıcısına danışınız.
