KULLANIM KILAVUZU LE40A454C1 SAMSUNG

5 ≡? (afişare)(afişare)

Dünyanın her yerinden SAMSUNG'a ulaşın.

Samsung ürünleri ile ilgili sorularınız ya da yorumlarınız varsa lütfen SAMSUNG müşteri hizmetleri merkezi ile temasa geçin. (Daha fazla bilgi için arka kapağa bakın.)

Sabit Görüntünün Gösterilmesiyle ilgili Önlemler

Sabit görüntü TV ekranında kalıcı hasara neden olabilir.

• LCD ekran panelinde sabit bir görüntüyü 2 saatten fazla tutmay>n.
  Bu, ekran görüntüsünde takılmaya neden olabilir. Bu görüntü takılmasına, “ekran yanması” da denir.
  Bu tür bir kalıcı görüntüyü önlemek için hareketsiz bir görüntü ekrandayken parlaklık ve kontrast değerlerini düflük bir seviyeye ayarlayınız.

- LCD televizyonu uzun süre 4:3 formatında izlemek, farklı iflik emisyonundan dolayı ekranın solunda, sağında ve ortasında çizgi fleklinde izler bırakabilir. DVD ya da oyun konsolunu oynatmak da benzer etkiye yol açabilir. Yukarıdaki etkilerin neden olduğu hasarlar Garanti kapsamında değildir.

- Video oyunlarından ve bilgisayardan uzun süre durağan resimlerin görüntülenmesi kısmı görüntü izi oluflturabilir.

Bu etkiyi önlemek için, durağan görüntüleri ekranda tutarken ‘parlaklık’ ve ‘kontrast’ derecelerini azaltın.

İçindekiler

TELEVİZYONUNUZU TAKMA VE HAZIRLAMA

◆ Parça Listeleri ...... 2

◆ Altlığın Takılması ...... 2

◆ Duvara Montaj Kitinin Takılması ...... 2

◆ Kumanda Panosuna Bakış 3

◆ Bağlantı Panosuna Bakış 4

◆ Uzaktan Kumandaya Bakış 7

◆ Uzaktan Kumandaya Pil Takma 8

◆ Açma ve Kapatma 8

◆ Televizyonunuzun Standby (Bekleme) Moduna Alınması 8

◆ Menüleri Görme 9

◆ TOOLS Düğmesini Kullanma 9

◆ Plug & Play 10

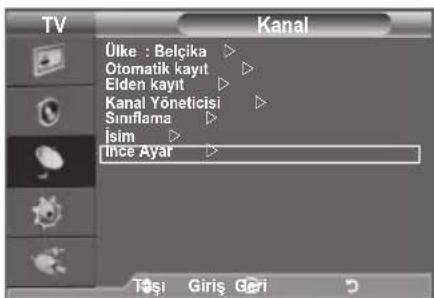

KANALLARI AYARLAMA

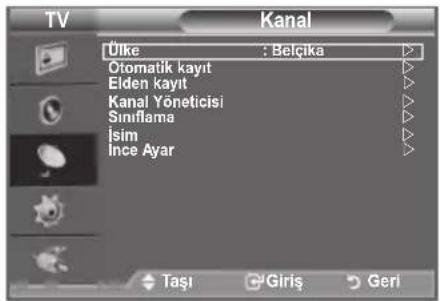

◆ Kanalların Otomatik Kaydedilmesi ......11

◆ Kanalların Elle Kaydedilmesi 12

◆ Kanal Ekleme / Kilitleme 13

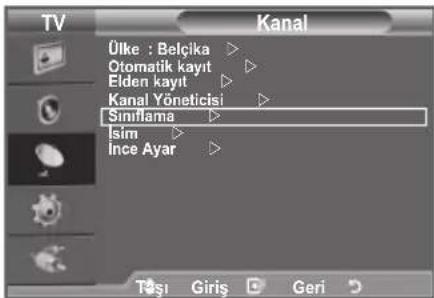

◆ Kaydedilen Kanalların Sınıflanması ...... 14

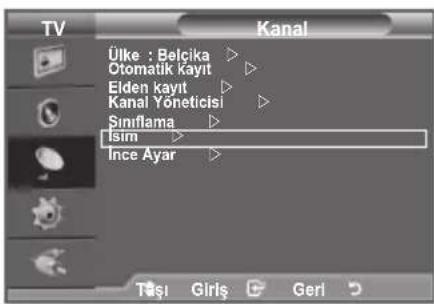

◆ Kanallara İsim Verme 14

◆ Kanal Alişının İnce Ayarı 15

SGÖRÜNTÜYÜ AYARLAMA

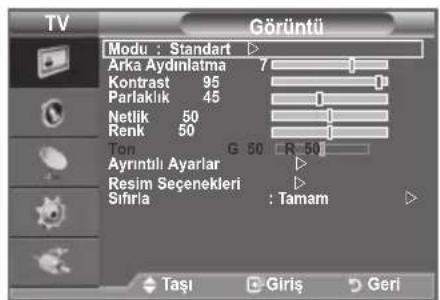

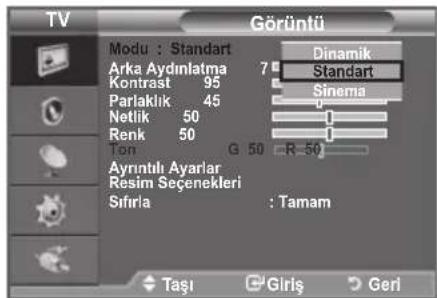

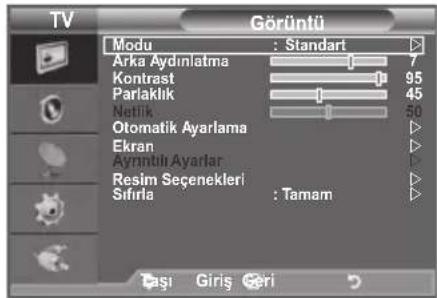

◆ Resim Standardının Değiştirilmesi 16

◆ Özel Görüntüyü Ayarlama 17

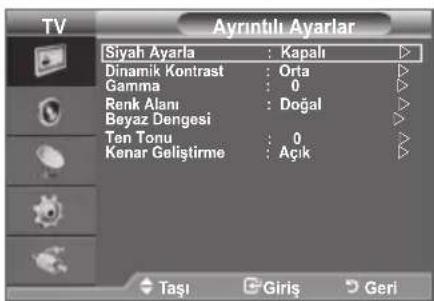

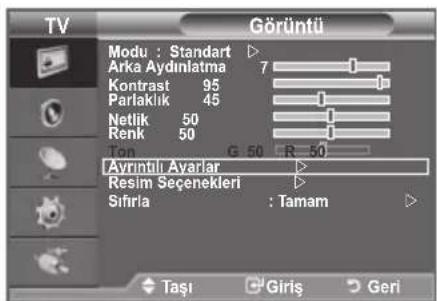

◆ Görüntü Üzerinde Ayrıntılı Ayarları Yapılandırma .....17

◆ Görüntü Ayarlarını Fabrika Ayarlarına Döndürme ..... 18

◆ Resim Seçeneğini Yapılandırma 19

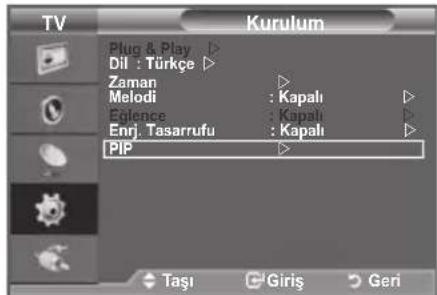

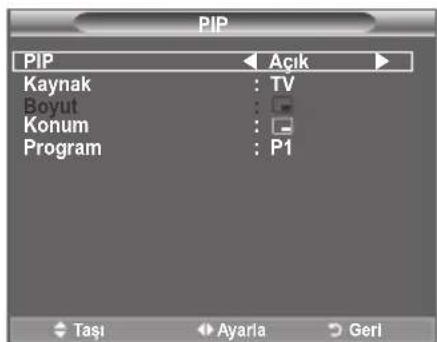

◆ Resim İçinde Resim (PIP) İzleme ...... 21

SESÍ AYARLAMA

◆ Ses Özellikleri 22

◆ Ses Modunun Seçilmesi 23

◆ Kulaklık Bağlamak (Ayrı satılır) 23

SAATİ AYARLAMA

◆ Geçerli Saatin Ayarlanması ve Gösterilmesi .... 24

◆ Uyku Zamanlayıcısının Ayarlanması ...... 24

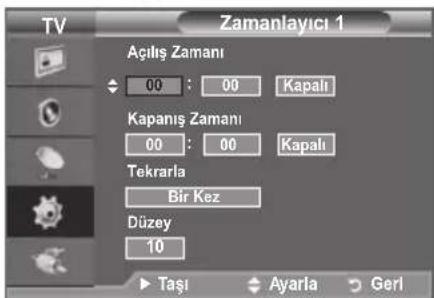

◆ Televizyonun Otomatik Olarak Açılması ve Kapanması 25

DİĞER İŞLEVLERİN AYARLANMASI

◆Dil Seçimi 25

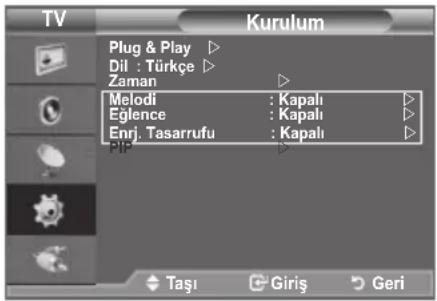

◆Melodi / Eğlence / Enrj. Tasarrufu 26

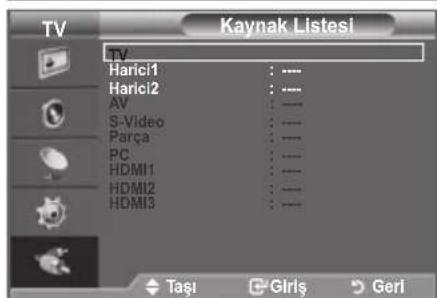

◆Kaynağın Seçilmesi 27

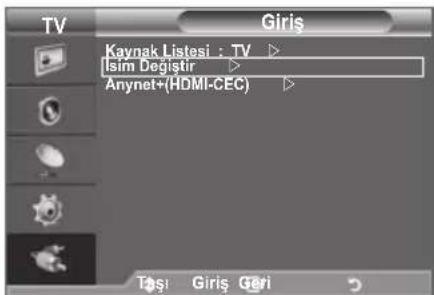

◆ Giriş Kaynağı İsimlerinin Düzenlenmesi ...... 28

PC'NİN AYARLANMASI

◆PC Yazılımınızın Ayarlanması (Windows XP'ye bağlı olarak) 29

◆Ekran Modları 29

◆TV'nizin Kişisel Bilgisayarınızla Ayarlanması .. 30

ANYNET+ HAKKINDA

◆Anynet+ nedir? 31

◆Anynet+ Cihazlarını Bağlama 31

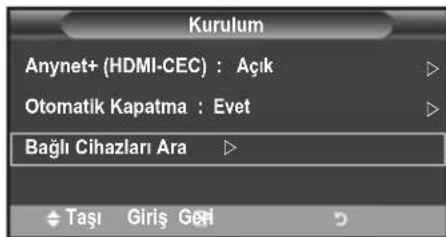

◆Anynet+ Kurulumu 32

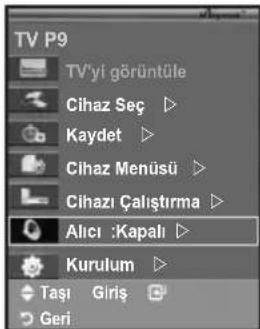

◆Anynet+ Cihazları arasında Tarama ve Geçiş .. 33

◆Kayıt 35

◆ Bir Alici yoluyla dinleme 35

◆Hizmet Talebinden önce Kontrol Edilmesi Gereken Noktalar 36

KULLANIMLA İLGİLİ ÖNERİLER

◆Teleteks Özelliği 37

◆ Duvara Montaj Ayarı (Ayrı satılır) (Module bağlıdır) 39

◆ Hırsızlığa Karşı Kensington Kilidinin Kullanılması (Module bağlıdır) ...... 40

◆ Sorun Saptama ve Giderme: Servis Personeli ile Görüşmeden Önce ..... 41

♦Teknik ve Çevresel Koşullar 42

CE

Semboller Basin Not Tek Basmali

Düğme

Parça Listeleri

LCD TV'nizle birlikte aşağıdaki öğelerin verildiğinden emin olun. Öğelerden herhangi biri eksikse bayiinizle görüşün.

Garanti kartı / Güvenlik Kılavuzu / Kayıt Kartları (Her yerde yoktur)
Altlık ve altlık vidası, modele bağlı olarak ürün paketinde bulunmayabilir.

Altlığın Takılması

1. LCD TV'nizi ve altlığı bağlayın.

TV iki veya daha fazla kişi tarafından taşınmalıdır.
Montajı yaparken altlığın ön ve arkası arasındaki farklılığa dikkat edin.

1. İki vidayı konum ① 'de ve ardından iki vidayı konum ②'de sıkıştırın.

Ürünü dik tutun ve vidaları sıkıştırın. Vidaları LCD TV aşağı doğru yerleştiği sırada sıkıştırırsanız, bir tarafa doğru eğilebilir.
Altlık, ekran boyutu 37 inç veya daha büyük olan modellere takılır.

Duvara Montaj Kitinin Takılması

Duvara montaj öğeleri (ayrı satılır) ile TV'yi duvara monte edebilirsiniz.

Duvara montaj kitinin takılmasıyla ilgili daha fazla bilgi için, Duvara Montaj öğeleriyle birlikte verilen talimatlara bakın. Duvara montaj braketini takarken yardım için bir teknisyenle görüşün.

Samsung Electronics, TV'yi kendiniz monte etmeyi seçtiğinizde kendinize ya da başkalarına vereceğiniz hasarlardan sorumlu değildir.

Duvara Montaj Kitinizi TV'niz açıklken kurmayın. Elektrik çarpması sonucunda kişisel yaralanmaya neden olabilir.

Altlığı çıkarın, alt deliği bir kapakla kapatın ve iki vidayı sıkın.

Ürünün rengi ve şekli, Module bağlı olarak farklılık gösterebilir.

① SOURCE

Mevcut tüm giriş kaynakları arasında değişir (TV, Harici1, Harici2, AV, S-Video, Parça, PC, HDMI1, HDMI2, HDMI3). Ekran menüsünde, bu düğmeyiuzaktan kumanda üzerindeki ENTERDüğmesini kullandığınız gibi kullanın.

② MENU

TV'nizin özellikler ekran menüsünü görmek için basın.

③ + ▶ -

Sesi azaltmak veya artırmak için basın. Ekran menüsünde,antağmelerini uzaktan kumanda üzerindeki ▶ ve ▶ düğmelerini kullandığınız gibi kullanın.

4 < C/P.

Kanalları değiştirmek için basın. Ekran menüsünde, düğmelerini uzaktan kumanda üzerindeki ▲ ve ▼ düğmelerini kullandığınız gibi kullanın. (Uzaktan Kumanda olmadan, TV'yi Kanal düğmelerini kullanarak açabilirsiniz.)

⑤ (Power)

TV'yi açıp kapatmak için basın.

⑥ Güç Göstergesi

Güç açıklken yanıp söner ve kapanır; bekleme modunda sürekli yanar.

⑦ Uzaktan Kumanda Sensörü

Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun.

8 Hoparlörler

Bağlantı Panosuna Bakış

LE40A450, LE40A451, LE40A454

LE26A450, LE26A451, LE32A450, LE32A451, LE32A454, LE37A450, LE37A451

Ürünün rengi ve şekli, Module bağlı olarak farklılık gösterebilir.

TV'nize harici bir cihaz bağladığınızda, birimdeki gücün kapatıldığından emin olun.
Harici bir cihaza bağlarken, bağlantı terminalinin rengiyle kabloyu uyumlu hale getirin.

① PC IN [PC] / [AUDIO]

- PC'nizin üzerindeki video ve audio çıkış jakına bağlayın.

② COMPONENT INCOMPONENT IN

• Parça video kablolarını (isteğe bağlı) cihazınızın arkasındaki parça konektörüne ("P R ", "P B ", "Y") takın ve kabloların diğer uçlarını DVD cihazının karşılık gelen parça video çıkış bağlantı girişlerine takın.
• Set Üstü cihazını ve DVD'yi aynı anda bağlamak istiyorsanız, Set Üstü Cihazını DVD'ye ve DVD'yi cihazınızdaki parça konektörüne ("P R ", "P B ", "Y") bağlayın.
• Parça cihazlarınızdaki (DVD) P_R , P_B ve Y konektörleri bazen Y, B-Y ve R-Y ya da Y, Cb ve Cr şeklinde etiketlenebilir.
• RCA ses kablolarını (isteğe bağlı) cihazınızın arkasındaki "L - AUDIO -R" girişlerine takın ve kabloların diğer uçlarını A/V cihazınızın karşılık gelen ses çıkış bağlantı girişlerine takın.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• HDMI bağlantısını destekleyen AV cihazları arasındaki bağlantıları destekler (Set Üstü Kutular, DVD oynaticılar).
• HDMI - HDMI bağlantıları için ek Audio bağlantısı gerekmez.
• HDMI/DVI kablo bağlantısı kullanırken, HDMI IN2 jakını kullanmalısınız.

HDMI nedir?

• "Yüksek Tanımlı Multimedya Arayüzü", yüksek tanımlı dijital görüntü verilerinin ve çok kanallı dijital ses aktarımını sağlar.
• HDMI/DVI terminali, uygun kablolarla (ürün ile verilmez) ek cihazlara DVI bağlantısını destekler. HDMI ve DVI arasındaki fark, HDMI cihazının daha küçük olması, HDCP (High Bandwidth Digital Copy Protection– Yüksek Bant Genişliği Dijital Kopyalama Koruma) kodlama özelliğinin yüklü olması ve çok kanallı dijital sesi desteklemesidir.

DVI IN(HDMI2) [R-AUDIO-L]

- Harici cihazlar için DVI ses çıkışları.

HDMI/DVI ve Parça için desteklenen modlar

	480i 480p 576i 576p 720p 1080i
HDMI/DVI 50Hz X X	X O O O
HDMI/DVI 60Hz X O	X X O O
Parça O O O O	O O

- RCA ses kablolarını cihazınızın arkasındaki AUDIO OUT [R-AUDIO-L] girişlerine takın ve kabloların diğer uçlarını Amplifikatör ya da DVD Ev Sineması cihazınızın karşılık gelen ses çıkış bağlantı girişlerine takın.

5 ANT IN

Televizyon kanallarını düzgün izleyebilmek için, aşağıdaki kaynaklardan birinden uygun televizyon sinyallerinin alınması zorunludur:

- Harici anten / Kablolu televizyon ağı / Uydu ağı

6 SERVICE

- LE26A450, LE26A451

Yalnızca SERVİS için konektör

- LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454

Bunu isteğe bağlı montaj braketindeki jaka bağlayın. Bu özellik, uzaktan kumandanızı kullanarak TV görüş açısını ayarlamanıza olanak sağlar.

⑦ S-VIDEO veya VIDEO / R-AUDIO-L

• RCA ya da S-VIDEO kablosunu, VCR, DVD ya da Kamera gibi uygun bir harici cihaza bağlayın.
• RCA ses kablolarını cihazınızın "R - AUDIO -L" girişlerine takın ve kabloların diğer uçlarını A/V cihazınızın karşılık gelen ses çıkış bağlantı girişlerine takın.

⑧ Kulaklık jaki

- Kulaklık, cihazınızın kulaklık çıkışına takılabilir. Kulaklık takılıyken, dahili hoparlörlerden gelen ses kapatılacaktır.

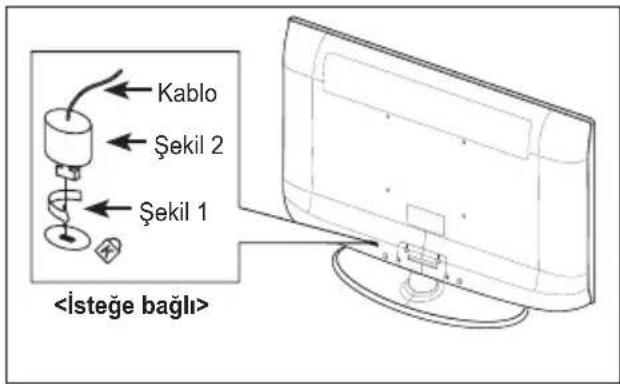

⑨ Kensington Kilidi (Module bağlıdır)

• Kensington kilidi (isteğe bağlı), sistemi halka açık bir ortamda kullanıyorsanız, sistemi fiziksel olarak sabitlemek için kullanılan bir aygıttır.
• Bir kilitleme cihazı kullanmak isterseniz, TV'yi satın aldığınız bayii ile görüşün.
• Kensington kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

⑩ EXT 1, EXT 2

Bağlantı	Input (Giriş) Çıkış
	Video Audio (L/R) RGB			Video + Audio (L/R)
EXT 1 O O O				Yalnızca TV çıkışı kullanılabilir.
EXT 2 O O				Seçtiğiniz çıkış.

- VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları.

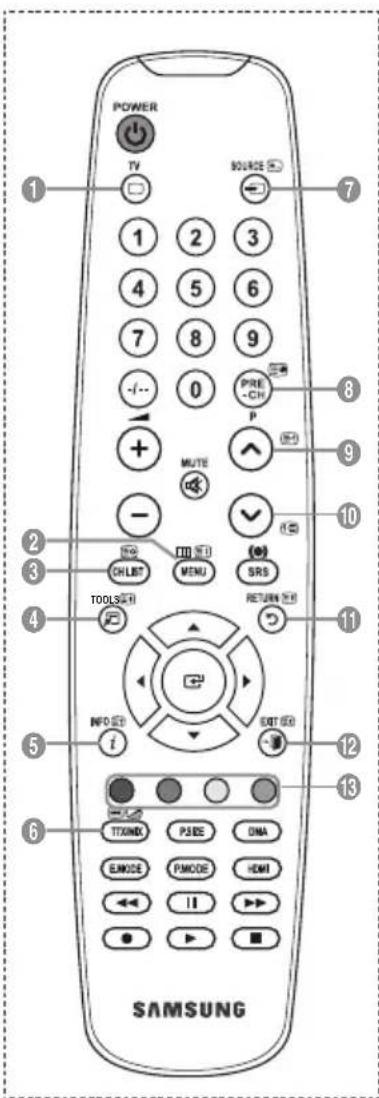

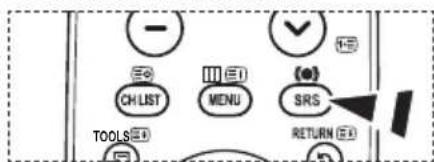

Uzaktan Kumandaya Bakış

① Televizyon Beklemede düğmesi.
② Doğrudan TV modunu seçer.
3 Kanal numarasınıKanal numarasın doğrudan girmek için numara düğmeleri.
4 Tek/Çift basamaklı kanal seçimi.
⑤ +: Ses seviyesinin artırılması.
-: Ses seviyesinin azaltılması.
6 Geçici olarak sesi kapatır.
7 Kanal Listesini ekrandaKanal Listesini legrundakullanılabilir gösterir (bakınız sayfa 31).
8 Sık kullanılan işlevleri hızla seçmek için kullanın.
⑨ Geçerli yayındaki bilgileriGeçerli yayındaki bilgileri görmek için kullanın. ⑲ Ses efekti secin
10 Renk düğmeleri: Kanal listesi vb. 'de bulunan bu düğmeleri kullanın.
⑫ Spor, sinema ve oyunlarSpor, için isteğe bağlı ekran ve ses modlarını seçmek üzere basın.
13 DMA ve Anynet+'te bu düğmeleri kullanın. (c Bu uzaktan kumanda, Anynet+ özelliği ile birlikte, Samsung kayıt cihazlarındaki kayıtları kontrol etmek için kullanılabilir.)
14 Kullanılabilir kaynak seçimi.
15 Önceki kanal.
16 P ^∧ : Sonraki kanal. P ^∨ : Önceki kanal.
⑰ Ana ekranda gösterimliAna menü sistemini görüntüler.
18 SRS TS XT seçimi.SRS TS XT seçimi.
19 Önceki menüye geri döner.
20 Menüdeki imlece kumanda eder.
21 Ekranda gösterimli menüden çıkar.
22 Bunu, bir SAMSUNG DMA (Dijital Medya Adaptörü)
asını cihazı bir HDMI arabirimi yoluyla bağlarken ve DMA moduna dönerken kullanım. (DMA düğmesi isteğe bağlıdır.)
Çalıştırma prosedürleri hakkında daha fazla bilgi için DMA'nın kullanıcı kılavuzuna başvurun. Bu düğme, "Anynet+ (HDMI-CEC)" "Açık" konumda
listesinluğunandakullanılabilir (bakınız sayfa 31).
23 Resim boyutu seçimi.
24 Doğrudan HDMI modunu rli yayındaki bilgileri secer.
25 Ses efekti seçimi
② Teletekst gösteriminden sinema ve oyunlar
⑦ Teletekst hafızaya alma.
8 Teletekst boyutu seçimi.
⑨ Teletekst gösterimi.
10 Fastext konu seçimi.
Alternatif olarak Teletext (Teletekst), Double (Çift) ya da Mix (Karışık) seçin.
14 Teletekst mod seçimi. (LIST/FLOF)
15 Teletekst alt sayfa.
16 P ^∧ : Teletekstte sonraki sayfa.
P☑: Teletekstte önceki sayfa.
17 Teletekst dizini.
RandaTeösterkintutma.
⑳ Teletekst iptal.

Teletekst İşlevleri

Parlak ışık, uzaktan kumandanın performansını etkileyebilir.

Uzaktan Kumandaya Pil Takma

1. Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın.
2. İki AAA boyutunda pil takın.

Pil uçlarındaki "+" ve "-" işaretlerinin bölme içindeki şekilde uygun olmasına dikkat edin.

1. Kapağı çıkarın.

Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkartın ve serin, kuru bir yerde muhafaza edin.

Uzaktan kumanda çalışmazsa, aşağıdaki kileri kontrol edin:

1. TV açık mı?
2. Pillerin artı ve eksi uçları ters olarak mı takılmış?
3. Piller bitmiş mi?
4. Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı?
5. Yakınlarda flüoresan lambası veya neon işareti var mı?

Güç kablosu, cihazınızın arka tarafına bağlıdır.

1. Güç kablosunu uygun bir prize takın.

Cihazınız üzerindeki bekleme göstergesi ışığı yanar.

1. Cihazınız üzerindeki ⏻ düğmesine basın.

TV'yi açmak için uzaktan kumandanın POWER ⚙ ya da TV düğmesine de basabilirsiniz.
Son seyretmekte olduğunu kanal otomatik olarak yeniden seçilir.

1. Uzaktan kumanda veya cihazınız üzerindeki numara düğmelerine (0\~9) veya channel < C/P.∅ > düğmesine basın.

Cihazı ilk kez açtığınızda, menülerin görüntülenmesini istediğiniz dili seçmeniz istenecektir.

1. Cihazınızı kapatmak için yeniden POWER ⚙ düğmesine basın.

Televizyonunuzun Standby (Bekleme) Moduna Alınması

Cihazınız, güç tüketimini azaltmak için bekleme (standby) moduna alınabilir. Bekleme (standby) modu izlemeyi geçici olarak (örneğin yemek sırasında) kesmek istediğinizde yararlı olur.

1. Uzaktan kumandanın POWER ⚙ düğmesine basın.

Ekrandaki görüntü kapanır ve cihazınızın üzerinde kırmızı bekleme göstergesi yanar.

1. Cihazınızı yeniden açmak için tekrar POWER ⬤'a, numara düğmelerine (0\~9), TV düğmesine veya kanal yukarı/aşağı (∧/∨) düğmesine basmanız yeterlidir.

Cihazınızı uzun süre (örneğin, tatile gittiğinizde) bekleme modunda bırakmayın. Seti elektrik şebekesinden ve anten bağlantılarından ayırmak en doğru işlemdir.

Menüleri Görme

1. Cihazınız açıklken MENU düğmesine basın.
   Ana menü ekranda görünür. Menünün sol tarafından simgeler bulunur: Görüntü, Ses, Kanal, Kurulum, Giriş.

2. Simgelerden birini seçmek için ▲ veya ▼ düğmesine basın.
   Sonra simgelerin alt menüsüne girmek için düğmesine basın. ENTER

3. Çıkmak için EXIT düğmesine basın.

Ekranda görülen menüler yaklaşık bir dakika sonra kaybolacaktır.

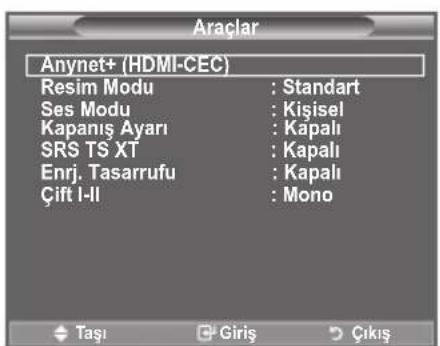

TOOLS Düğmesini Kullanma

Sık kullanılan işlevlerinizi hızla ve kolayca seçmek için TOOLS düğmesini kullanabilirsiniz. “Araçlar” menüsü hangi harici giriş modunu izlediğinize bağlı olarak değişir.

1. TOOLS düğmesine basın.

"Araçlar" menüsü görünecektir.

1. Bir menü seçmek için ▲ veya ▼ düğmesine basın.

2. Seçilen öğeleri ekrana getirmek, değiştirmek veya kullanmak için ▲/▼/◄/► ENTER○ düğmelerine basın. Her işlevin detaylı açıklaması için, ilgili sayfaya başvurun.

◆ Anynet+ (HDMI-CEC), bkz. sayfa 31
◆ Resim Modu, bkz. sayfa 16
♦ Ses Modu, bkz. sayfa 22
♦ Kapanış Ayarı, bkz. sayfa 24
◆ SRS TS XT, bkz. sayfa 22
◆ Enrj. Tasarrufu, bkz. sayfa 27
♦ Çift I-II, bkz. sayfa 23
◆ PIP, bkz. sayfa 21
♦ Otomatik Ayarlama, bkz. sayfa 30

Plug & Play

TV ilk kez açıldığında, birçok temel ayar otomatik olarak başlar ve birbiri ardına devam eder. Aşağıdaki ayarlar seçilebilir.

1. Uzaktan kumandanın POWER ⚙ düğmesine basın. "OK" seçilmiş olarak "Start Plug & Play" mesajı görüntülenir.
2. ▲ veya ▼ düğmesine basarak uygun dili seçin. Seçiminizi onaylamak için ENTERG düğmesine basın.
3. ◀ veya ▶ düğmesine basarak "Dükkan Demosu" veya "Evde Kullanım" seçin ve ENTERO düğmesine basın.

Ev ortamınızda en iyi resim için TV'yi "Evde Kullanım" moduna ayarlamanızı öneririz.
“Dükkan Demosu” yalnızca satış ortamlarında kullanmak içindir.
Cihaz kazara "Dükkan Demosu" moduna ayarlanmışsa ve siz "Evde Kullanım"a (Standart) dönmek istiyorsanız: Televizyon üzerindeki Volume düğmesine basın. Ses OSD görüntülendiğinde televizyon üzerindeki MENU düğmesine basın ve 5 saniye boyunca basılı tutun.

1. "Tamam" seçilmiş olarak "Anten girişini kontrol edin." mesajı görüntülenir.

ENTER düğmesine basın.

Lütfen anten kablosunun doğru olarak bağlandığını kontrol edin.

1. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTERĞ düğmesine basın.
2. "Başlama" seçilmiş olarak "Otomatik Kayıt" menüsü görüntülenir. ENTERO düğmesine basın.

Kanal arama otomatik olarak başlar ve sonlanır.
Kayda alma sürecini kesmek için istediğiniz zaman ENTERG düğmesine basın.

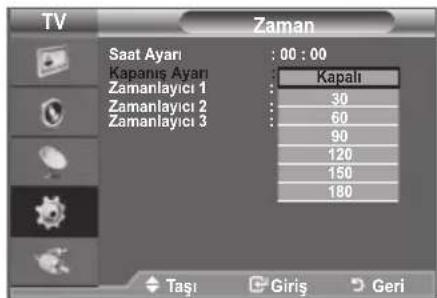

Bulunabilen tüm kanallar hafızaya alındıktan sonra "Saat Ayarı" menüsü görünür.

1. ENTER düğmesine basın.

◀ veya ▶ düğmesine basarak "Ay", "Tarih", "Yıl", "Saat" veya "Dakika" özelliğini seçin.
▲ veya ▼ düğmesine basarak "Ay", "Tarih", "Yıl", "Saat" veya "Dakika" özelliğine ayarlayın.
Uzaktan kumanda üzerindeki numara düğmelerini kullanarak da "Ay", "Tarih", "Yıl", "Saat" ve "Dakika" seçeneklerini ayarlayabilirsiniz.

1. Ayarınızı onaylamak için ENTERONADLGMESINENbasın. "Keyifle izleyebilirsiniz." mesajı gösterilir. Bitirdiğinizde ENTERDüğmesine basın.

ENTER düğmesine basılmasa da, birkaç saniye sonra otomatik olarak mesaj kaybolur.

◆ Dil: Dilinizi seçin.
◆ Ülke: Ülkenizi seçin.
♦ Otomatik Kayıt: Bölgedeki kanalları otomatik olarak tarar ve kaydeder.
♦ Saat Ayarı: TV saati için geçerli saati belirler.

Bu özelliği sıfırlamak istiyorsanız...

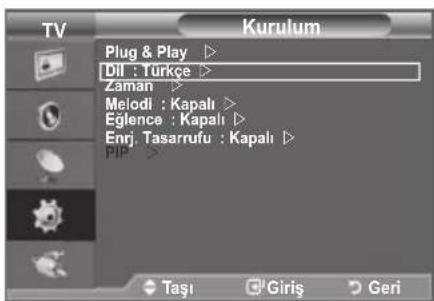

1. Menüyü görüntülemek için MENU düğmesine basın.

▲ veya ▼ düğmesine basarak "Kurulum"ı seçin, sonra ENTERO düğmesine basın.

1. "Plug & Play"i seçmek için ENTER düğmesine yeniden basın.

Ayarlama seçenekleri hakkında daha fazla bilgi için sayfa 10'e başvurun.

Plug & Play (Tak ve Çalıştır) özelliği sadece TV modunda kullanılabilir.

Kanalların Otomatik Kaydedilmesi

Kullanabileceğiz frekans aralıklarını tarayabilirsiniz (ve bu değerler yaşadığınız ülkeye göre farklılık gösterebilir).

Otomatik olarak yerleştirilen program numaraları, gerçek ya da istenen program numaraları olmayabilir. Ancak kanal sıra numaralarını kendiniz değiştirebilir ve izlemek istemediğiniz kanalları silebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın. "Kanal" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERG düğmesine basın.
2. "Ülke" seçmek için ENTER düğmesine basın.
3. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTER☐ düğmesine basın.
4. "Otomatik Kayıt"u seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERG düğmesine basın.
5. ENTER düğmesine basın.

TV, bulunabilen tüm kanalları kaydetmeye başlayacaktır.
Kayda alma sürecini kesmek ve "Kanal" menüsüne dönmek için istediğiniz zaman ENTER düğmesine basın.

1. Bulunabilen tüm kanallar hafızaya alındıktan sonra, "Sınıflama" menüsü görünür. (Bkz. sayfa 14)

Kanalların Elle Kaydedilmesi

Kablolu TV şebekelerinden gelenler de dahil olmak üzere birçok TV kanalı kaydedebilirsiniz.

♦ Bulunan herhangi bir kanalı kaydetmek ya da atlamak.

- Tanımlamak istediğiniz her bir kayıtlı kanalın program numarasını seçebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın.

▲ ya da ▼ düğmesine basarak "Kanal" seçeneğini belirleyin ve ENTER☐ düğmesine basın.

1. ▲ ya da ▼ düğmesine basarak "Elden Kayıt" seçeneğini belirleyin ve ENTERD düğmesine basın.

2. ▲ ya da ▼ düğmesine basarak, istediğiniz seçeneği belirleyin ve ENTERD düğmesine basın.

3. İstediğiniz ayarları yaptıktan sonra ENTERO düğmesine basın.

4. Çıkmak için EXIT düğmesine basın.

◆ Program (Kanala atanacak program numarası)

- Doğru numarayı bulana kadar ▲ ya da ▼ düğmesine basın.

Kanal numarasını, numara düğmelerine (0\~9) basarak doğrudan girebilirsiniz.

♦ Renk Sistemi: Otomatik/PAL/SECAM/NTSC4.43

- İstenilen renk standardını seçmek için ▲ ya da ▼ düğmesine basın.

♦ Ses Sistemi: BG/DK/I/L

- İstenilen ses standardını seçmek için ▲ ya da ▼ düğmesine basın.

♦ Kanal (Kaydedilecek kanal numarasını biliyorsanız)

- C (Karasal Kanal) ya da S (Kablo Kanalı) öğelerini seçmek için ▲ ya da ▼ düğmesine basın.

- İstenilen numarayı seçmek için ▶ düğmesine ardından ▲ ya da ▼ düğmesine basın.

Kanal numarasını, numara düğmelerine (0\~9) basarak doğrudan girebilirsiniz.

➢ Ses yoksa ya da normal olmayan bir ses varsa, gerekli ses standardını yeniden seçin.

♦ Ara (Kanal numaralarını bilmediğinizde)

- Aramayı başlatmak için ▲ ya da ▼ düğmesine basın.

- Kanal Ayarcısı ilk kanal ya da sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar.

♦ Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde)

- ENTER düğmesine basarak "Tamam" konumuna getirin.

Kanal modu

- P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki kanal numaralarına atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz.

- C (Karasal kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz.

- S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz.

Kanal Ekleme / Kilitleme

Kanal Yöneticisini kullanarak kanalları kilitleyebilir ya da yeni kanal ekleyebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın.

▲ veya ▼ düğmesine basarak "Kanal" seçeneğini belirleyin ve ENTERO düğmesine basın.

1. ▲ veya ▼ düğmesine basarak "Kanal Yöneticisi" seçeneğini belirleyin ve ENTER☐ düğmesine basın.

♦ Kanal ekleme

Kanal Listesini kullanarak kanal ekleyebilirsiniz.

1. ENTER düğmesine basarak Kanal Listesi seçeneğini belirleyin.

2. ▲, ▼, ◀ veya ▶ düğmelerine basarak ( falanına ilerleyin, eklenecek kanalı seçin ve kanalı eklemek için ENTER düğmesine basın.

Tekrar ENTERO düğmesine basarsanız, kanalın yanındaki (şembolü kaybolur ve kanal eklenmez.
“☐”, “Çocuk Kilidi” için “Açık” seçildiğinde etkindir.

♦ Kanalları kilitleme

Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini ses ve görüntüyü kapatarak önleyebilmenizi sağlar.

1. ▲ veya ▼ düğmesine basarak “Çocuk Kilidi” seçeneğini belirleyin ve ENTER☐ düğmesine basın.
2. ▲ veya ▼ düğmesine basarak, "Açık" öğesini seçin ve ENTER☐ düğmesine basın.
3. ▲ veya ▼ düğmesine basarak "Kanal Listesi" seçeneğini belirleyin ve ENTERG düğmesine basın.
4. ▲, ▼, ◀ veya ▶ düğmesine basarak ( ) alanına ilerleyin, kilitlenecek kanalı seçin ve ENTERG düğmesine basın.

Tekrar ENTER düğmesine basarsanız, kanalın yanındaki (√) sembolü kaybolur ve kanal iptal edilir.

“Çocuk Kilidi” etkinleştirildiğinde, mavi ekran görüntülenir.

1. Çıkmak için EXIT düğmesine basın.

“☐” için etkin veya devre dışı olacak şekilde seçilmiş kanalları kolaylıkla değiştirmek için “Çocuk Kilidi”ta “Açık” veya “Kapalı”u seçin.

Uzaktan kumanda üzerindeki CH LIST düğmesine basarak da bu seçenekleri belirleyebilirsiniz.

Kaydedilen Kanalların Sınıflanması

Bu işlem, kayıtlı kanalların kanal numarasını değiştirmenize olanak verir.

Bu işlem otomatik kaydetme kullanıldıktan sonra gerekli olabilir.

1. Menüyü görüntülemek için MENU düğmesine basın. "Kanal" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERĞ düğmesine basın.

2. "Sınıflama" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERG düğmesine basın.

3. ▲ veya ▼ düğmesine arka arkaya basarak değiştirmek istediğiniz kanal numarasını seçin. ENTERDüğmesine basın.

Seçili kanal numarası ve ismi sağ tarafa taşınır.

1. Değiştirmek istediğiniz konuma taşımak için ▲ veya ▼ düğmesine basın ve sonra ENTER ☐ düğmesine basın.

Seçilen numarada kayıtlı eski kanalın yerini yeni seçilen kanal alır.

1. Sınıflandırılacak başka bir kanal için 3 ile 4 adımları tekrarlayın.

2. Çıkmak için EXIT düğmesine basın.

Kanallara İsim Verme

Kanal bilgisi yayını yapıldığında kanal adları otomatik olarak verilecektir. Bunları değiştirerek kanallara istediğiniz adları verebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın. "Kanal" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☐ düğmesine basın.

2. “İsim” seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.

3. Gerekiyorsa, ▲ veya ▼ düğmesine basarak yeni ad verilecek kanalı seçin. ENTER☐ düğmesine basın.

Seçim çubuğu isim kutusunun etrafında görüntülenir.

Amaç: İşlem:
Bir harf, sayı ya da sembol seçmek için	▲ veya ▼ düğmesine basın
Bir sonraki harfe geçmek için	▶ düğmesine basın
Bir önceki harfe geçmek için	◀ düğmesine basın
İsmi onaylayın	ENTERG düğmesine basın

Aşağıdaki karakterler kullanılabilir: Alfabedeki harfler (A\~Z) / Sayılar (0\~9) / Özel karakterler (+, -, *, /, boşluk)

1. Yeni isim verilecek her kanal için 3 ile 4 adımları tekrarlayın.

2. Çıkmak için EXIT düğmesine basın.

Kanal Alışının İnce Ayarı

Herhangi bir kanalda en iyi yayın alımını sağlayabilmek için hassas ayarlama işlemini kullanabilirsiniz.

1. İnce ayarını yapmak istediğiniz kanalı doğrudan seçmek için numara düğmelerini kullanın.

2. Menüyü görüntülemek için MENU düğmesine basın. "Kanal" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERO düğmesine basın.

3. "İnce Ayar" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERO düğmesine basın.

4. İnce ayarı ayarlamak için ◀ veya ▶ düğmesine basın. ENTER◀ düğmesine basın.

5. Çıkmak için EXIT düğmesine basın.

İnce ayarlanan kanalların, kanal etiketindeki kanal numarasının sağ tarafından bir yıldız “*” işareti bulunur. Kanal numarası kırmızıya döner.

İnce ayarı sıfırlamak için, ▲ veya ▼ düğmesine basarak "Sifırla" seçeneğini belirleyin ve sonra ENTER☐ düğmesine basın.

Resim Standardının Değiştirilmesi

İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın. "Görüntü" seçmek için ENTERO düğmesine basın.
2. "Modu" seçmek için yeniden ENTER düğmesine basın.
3. İstediğiniz görüntü efektini seçmek için ▲ veya ▼ düğmesine basın. ENTERDE düğmesine basın.
4. Çıkmak için EXIT düğmesine basın.

♦ Dinamik: Aydınlık bir odada yüksek tanımlamalı görüntü için görüntü türünü seçer.
Standart: Normal bir odada en iyi görüntü için görüntü türünü seçer.
Sinema: Karanlık bir odada rahat görüntü için görüntü türünü seçer.

Resim modu her giriş kaynağı için ayarlanmalıdır.

Uzaktan kumanda üzerindeki CH LIST düğmesine basarak da bu seçenekleri belirleyebilirsiniz.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "Görüntü Modu" seçmek için ▲ veya ▼ düğmesine basın.
3. Gerekli seçeneği belirlemek için ◀ veya ▶ düğmesine basın.
4. Çıkmak için EXIT veya TOOLS düğmesine basın.

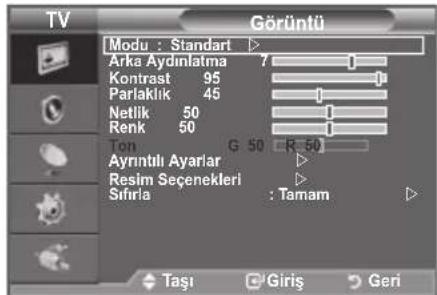

Özel Görüntüyü Ayarlama

Cihazınızda, görüntü kalitesine kumanda etmenizi sağlayacak bir dizi ayar vardır.

1. İstediğiniz görüntü efektini seçmek için, "Resim Standardının Değiştirilmesi" konusu 1 ile 3 arası talimatları uygulayın. (Bkz. sayfa 16)
2. Belirli bir öğeyi seçmek için ▲ veya ▼ düğmesine basın. ENTER© düğmesine basın.
3. Belirli bir ögenin değerini azaltmak veya artırmak için ◀ veya ▶ düğmesine basın. ENTER▶ düğmesine basın.
4. Çıkmak için EXIT düğmesine basın.

♦ Arka Aydınlatma: LCD arka aydınlatma parlaklığını ayarlayarak ekran parlaklığını ayarlar. (0\~10)
♦ Kontrast: Nesneler ve arka plan arasındaki aydınlık ve karanlık seviyesini ayarlar.
♦ Parlaklık: Tüm ekranın parlaklığını kontrol eder.
Netlik: Nesnelerin dış hatlarının görünümü daha net ya da daha bulanık yapar.
♦ Renk: Renkleri daha açık ya da daha koyu yapar.
Ton: Nesnelerin renklerini ayarlayarak daha doğal bir görünüm için daha kırmızı ya da yeşil yapar.

Ayarlanan değerler seçili Görüntü moduna göre kaydedilir.
PC modunda sadece "Arka Aydınlatma", "Kontrast" ve "Parlaklık" üzerinde değişiklik yapabilirsiniz. (26, 32, 37 inch)

PC modunda sadece "Kontrast" ve "Parlaklık" üzerinde değişiklik yapabilirsiniz. (40 inch)

PAL sisteminin TV, Ext., AV, S-Video modlarında "Ton" İşlevini kullanamazsınız.
“Sifirla” seçerek görüntü için fabrika ön ayarlarına geri:dönebilirsiniz. (Sayfa 18'daki "Görüntü Ayarlarını Fabrika Ayarlarına Döndürme" bölümüne bakın)

Görüntü Üzerinde Ayrıntılı Ayarları Yapılandırma

Gözlerinize en uygun renk tonunu seçebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın. "Görüntü" seçmek için ENTER düğmesine basın.
2. "Modu" seçmek için yeniden ENTERO düğmesine basın. ▲ veya ▼ düğmesine basarak "Standart" veya "Sinema"yi seçin ve sonra ENTERO düğmesine basın.
3. "Ayrıntılı Ayarlar" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERC düğmesine basın.
4. ▲ veya ▼ düğmesine basarak gerekli seçeneği belirleyin, sonra ENTER☐ düğmesine basın.
5. Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın.
6. Çıkmak için EXIT düğmesine basın.

“Ayrıntılı Ayarlar”, “Standart” veya “Sinema” modunda kullanılabilir.

PC modunda sadece "Ayrıntılı Ayarlar" öğeleri içinden "Dinamik Kontrast", "Gamma" ve "Beyaz Dengesi" da değişiklik yapabilirsiniz.

♦ Siyah Ayarla: Kapalı/Düşük/Orta/Yüksek

Ekran derinliğini ayarlamak için doğrudan ekrandaki siyahlık düzeyini seçebilirsiniz.

♦ Dinamik Kontrast: Kapalı/Düşük/Orta/Yüksek

En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz.

♦ Gamma: -3 \~ +3

Ana Renk (Kırmızı, Yeşil, Mavi) Yoğunluğunu ayarlayabilirsiniz.

En iyi ayara ulaşmak için ◀ veya ▶ düğmesine basın.

♦ Renk Alanı: Otomatik/Doğal/Kişisel

Renk alanı kırmızı, yeşil ve mavi renklerden oluşan bir Renk tablosudur.

En doğal Renkleri yaşamak için beğendiğiniz Renk alanını seçin.

♦ Otomatik: Otomatik Renk Alanı, program kaynaklarına dayalı en natürel renk tonuna otomatik olarak geçiş yapar.
♦ Doğal: Doğal Renk Alanı, derinliği olan zengin bir renk tonu sunar.
♦ Kişisel: Renk aralığını tercihinize göre ayarlar.

Renk Alanını İsteğe Göre Ayarlama

Renk: Kırmızı/Yeşil/Mavi/Sarı/Cam Göbeği/Macenta

Renk alanını tercihlerinize göre ayarlar.

"Renk", "Renk Alanı" "Kişisel" olarak ayarlandığında kullanılabilir.

"Kırmızı", "Yeşil", "Mavi", "Sarı", "Cam Göbeği" veya "Macenta" tonlarından birini seçmek için

▲ veya ▼ düğmesine basın. ENTER ⏻ düğmesine basın.

Kırmızı/Yeşil/Mavi: "Renk"da, seçilen renk için RGB değerlerini ayarlayabilirsiniz.

Onu değiştirmek amacıyla "Kırmızı", "Yeşil" veya "Mavi" seçimi için ▲ veya ▼ düğmesine basın.

ENTER düğmesine basın. Belirli bir ögenin değerini artırmak veya azaltmak için ◀ veya ▶ düğmesine basın. ENTER düğmesine basın.

Sifirla: Renk alanını varsayılan değerlere sıfırlar.

Beyaz Dengesi: R-Ofseti/G-Ofseti/B-Ofseti/R-Kazanımı/G-Kazanımı/B-Kazanımı/Sifirla

Daha doğal görüntü renkleri için renk sıcaklığını ayarlayabilirsiniz.

R-Ofseti/G-Ofseti/B-Ofseti/R-Kazanımı/G-Kazanımı/B-Kazanımı: Ayar değerinin değiştirilmesi, ayarlanmış ekranı yenileyecektir. ▲ veya ▼ düğmesine basarak gerekli seçeneği belirleyin, sonra ENTER◀ düğmesine basın. En iyi ayara ulaşmak için ◀ veya ▶ düğmesine basın.

Sifirla: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir.

♦ Ten Tonne: -15 \~ +15

Resimdeki pembe "cilt tonu"nu vurgulayabilirsiniz.

Ideal ayara ulaşıncaya dek ◀ veya ▶ düğmesine basın.

Ayar değerinin değiştirilmesi, ayarlanmış ekranı yenileyecektir.

♦ Kenar Geliştirme: kapalı/Açık

Resimdeki nesne sınırlarını vurgulayabilirsiniz.

Görüntü Ayarlarını Fabrika Ayarlarına Döndürme

Görüntü için fabrika ön ayarlarına geri:dönebilirsiniz.

1. İstediğiniz görüntü efektini seçmek için, "Görüntü Standardı Değiştirme" konusunda sayfa 16'teki 1 ile 3 arası talimatları uygulayın.

2. "Sifirla" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.

3. "Tamam" veya "İptal" seçeneğini belirlemek için ▲ veya ▼ düğmesine basın. ENTER☐ düğmesine basın.

4. Çıkmak için EXIT düğmesine basın.

“Sifirla” her görüntü modu için ayarlanır.

Resim Seçeneğini Yapılandırma

1. Menüyü görüntülemek için MENU düğmesine basın. "Görüntü" seçmek için ENTER düğmesine basın.
2. "Resim Seçenekleri" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.
3. ▲ veya ▼ düğmesine basarak gerekli seçeneği belirleyin, sonra ENTERO düğmesine basın.
4. Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın.
5. Çıkmak için EXIT düğmesine basın.

PC modunda "Resim Seçenekleri" öğeleri içinden sadece "Renk Tonu" ve "Boyut"da değişiklik yapabilirsiniz.

♦ Renk Tonu: Mavi2/Mavi1/Normal/Kırmızı 1/Kırmızı 2 Gözlerinize en uygun renk tonunu seçebilirsiniz.

Ayarlanan değerler seçili Görüntü moduna göre kaydedilir.
“Kırmızı1” veya “Kırmızı2” sadece resim modu “Sinema” olduğu zaman etkinleştirilir.

Boyut: Oto Geniş/16:9/Geniş Yknlıstrm/Zoom/4:3/Sadece Tara İzleme gereksinimlerinize en uygun görüntü boyutunu seçebilirsiniz.

♦ Oto Geniş : Resim boyutunu otomatik olarak "16:9" en-boy oranına ayarlar.
◆ 16:9 : Resim boyutunu, DVD'ler ya da geniş yayınlar için uygun 16:9 oranına getirir.
♦ Geniş Yknlıştrm : Görüntüyü 4:3'Ten daha fazla büyütür.
♦ Zoom : 16:9 geniş görüntübü büyüterek (dikey yönde) ekran boyutuna sığdırır.
◆ 4:3 : Video filmleri ya da normal yayın için bu varsayılan ayardır.
♦ Sadece Tara : HDMI (720p/1080i) veya Komponent (1080i) sinyalleri girişi alınırken herhangi bir yerini kesmeden tam görüntüyü görmek için bu işlevi kullanın.

“Oto Geniş” işlevi yalnızca “TV”, “Harici1”, “Harici2”, “AV” ve “S-Video” modlarında kullanılabilir.
PC Modunda, yalnızca "16:9" ve "4:3" modları ayarlanabilir.
Ayarlar, televizyonun bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.
Cihazda 2 saatten fazla durağan bir görüntü izlediğinizde geçici görüntü takılması oluşabilir.
Double (□□, □) modu PIP'te ayarlandığında, Resim Boyutu ayarlanamaz.

Geniş Yknlştrm: ▶ veya ENTER□ düğmesine basarak □ seçeneğini belirledikten sonra ▲ veya ▼ düğmesini kullanarak ekranı yukarı/aşağı doğru taşıyın.
Zoom: ◀ veya ▶ düğmesine basarak ☐ seçeneğini belirleyin. Görüntüyü yukarı veya aşağı hareket ettirmek için ▲ veya ▼ düğmesini kullanın. □ simgesini seçikten sonra ▲ veya ▼ düğmesini kullanarak resmin boyutunu dikey yönde büyütün veya küçültün.
HDMI (1080i) veya Component (1080i) modunda "Sadece Tara" seçildikten sonra: ◀ veya ▶ düğmesine basarak 📋 seçeneğini belirleyin. Görüntüyü hareket ettirmek için ▲, ▼, ◀ veya ▶ düğmesini kullanın. Reset: "Reset" seçimi için ◀ veya ▶ düğmesine ve ardından ENTER düğmesine basın. Ayarları başlatabilirsiniz.

Sadece uzaktan kumanda üzerinde bulunan P.SIZE düğmesine basarak, bu seçenekleri ayarlayabilirsiniz.

Görüntü boyutunu 16:9 genişaçı TV'de Oto Geniş ayarına getirirken, 4:3 WSS (Geniş Ekran Hizmeti) görüntü görmek istediğiniz görüntü boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her Avrupa ülkesi farklı görüntü boyutu gerektirir, dolayısıyla bu işlev kullanıcıların seçmesi için tasarlanmıştır.

◆ 16:9: Görüntüyü, 16:9 oranında geniş moda geçirir.
♦ Geniş Yknlştrm: Görüntüyü 4:3'Ten daha fazla büyütür.
♦ Zoom: Görüntünün boyutunu ekranda dikey olarak büyütür.
♦ 4:3: Resim boyutunu 4:3 normal moda getirir.

Bu işlev "Oto Geniş" modunda kullanılabilir.
Bu işlev "PC", "Parça" veya "HDMI" modunda kullanılamaz.

♦ Dijital azal: Kapalı/Düşük/Orta/Yüksek/Otomatik

TV'nizin aldığı yayın sinyali zayıfsa, ekranda görülebilecek parazit ya da gölgeleri gidermek için Dijital Gürültü Azaltma özelliği kullanılabilir.

Sinyal zayıfsa, en iyi görüntüyü elde edinceye kadar diğer seçenekleri deneyin.

DNle: Kapalı/Demo/Açık

Bu TV'de, yüksek görüntü kalitesi sağlayan DNİe işlevi bulunmaktadır. DNİe seçeneğini açık olarak ayarlarsanız, ekranı DNİe özelliği etkinleştirilmiş olarak görüntüleyebilirsiniz. DNİe seçeneğini Demo olarak ayarlarsanız, tanıtım amacıyla ekranda DNİe uygulanmış ve normal görüntüyy aynı anda görebilirsiniz. Bu işlevi kullanarak, görüntü kalitesindeki farkları görebilirsiniz.

DNIe™ (Dijital Doğal Görüntü motoru) DNIe™ Bu özellik, 3B parazit indirgeme, ayrıntı güçlendirme, kontrast güçlendirme ve beyaz rengin güçlendirilmesi özellikleri ile daha ayrıntılı görüntü olanağı sağlar. Yeni görüntü karşılama Algoritması daha parlak, temiz ve çok daha ayrıntılı görüntü almanızı sağlar. DNIe™ teknolojisi aldığı her sinyali gözlerinize uygun hale getirir.

“DNle” yalnızca “Dynamic” modunda kullanılabilir.

♦ HDMI Siyahlık Düzeyi: Normal/Düşük

Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz.

Bu işlev yalnızca harici giriş HDMI'ya (RGB sinyalleri) bağlandığında etkindir.

♦ Yalnızca Mavi Modu: Kapalı/Açık

Bu işlev AV cihazı ölçüm uzmanları içindir. DVD çalar, Ev Sinema, vb. gibi video cihazlarının Color ve Tint'lerini ayarlamakta kullanılan bir Blue Filter etkisi sağlamak için, bu işlev mavi sinyali sadece kırmızı ve yeşil sinyaller video sinyallerinden silindiğinde ekrana getirir.

Bu işlevi kullanarak, Color ve Tint'i, Red/Green/Blue/Cyan/Magenta Color Bar Patterns'i kullanan her video cihazının sinyal düzeyine uygun tercih edilen değerlere ayarlayabilirsiniz.

“Yalnızca Mavi Modu”, resim modu “Sinema” veya “Standart” a ayarlandığında kullanılabilir.

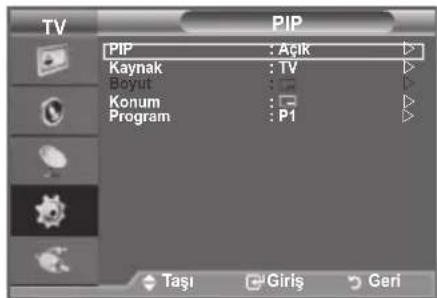

Resim İçinde Resim (PIP) İzleme

Set program veya video girişindeki ana görüntüde alt görüntü açabilirsiniz. Bu şekilde, ana görüntüyü izlerken bağlı herhangi bir cihazdan set program veya video girişinin görüntüsünü izleyebilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın. "Kurulum" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER düğmesine basın.
2. "PIP" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.
3. ▲ veya ▼ düğmesine basarak, istediğiniz seçeneği belirleyin ve ENTERO düğmesine basın.
4. İstediğiniz ayarları yaptıktan sonra ENTER düğmesine basın.
5. Çıkmak için EXIT düğmesine basın.
   Ana ekranı bir oyun veya karaoke için kullandığınızda PIP penceresindeki görüntünün biraz bozulduğunu fark edebilirsiniz.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "PIP"i seçmek için ▲ veya ▼ düğmesine ve ardından ENTER ☐ düğmesine basın.
3. Belirli bir öğe seçmek için ▲ veya ▼ düğmesine basın.
4. Gerekli seçeneği belirlemek için ◀ veya ▶ düğmesine basın.
5. Çıkmak için EXIT veya TOOLS düğmesine basın.

PIP: Açık/Kapalı

PIP işlevini etkinleştirebilir ya da kapatabilirsiniz.

Ana resim İç resim
Parça TV, Harici1,	Harici2, AV
HDMI 1, 2, 3 TV, Harici1, Harici2, AV
PC TV, Harici1, Harici2, AV

♦ Kaynak

Alt resmin kaynağınlı seçebilirsiniz.

Boyut: - /

Alt resmin boyutunu seçebilirsiniz. ➢ Ana görüntü "HDMI" modundaysa, "Boyut" kullanılabilir.

♦ Konum: - / / / -

Alt resmin konumunu seçebilirsiniz.

Double (□□, □modunda, "Konum" seçilemez.

Program

Alt resme, yalnızca "Kaynak", "TV" olduğunda bir kanal seçebilirsiniz.

Ses Özellikleri

1. Menüyü görüntülemek için MENU düğmesine basın.
   ▲ veya ▼ düğmesine basarak "Ses" seçeneğini belirleyin ve ENTER ☐ düğmesine basın.
2. ▲ veya ▼ düğmesine basarak, istediğiniz seçeneği belirleyin ve ENTER☐ düğmesine basın.
3. İstediğiniz ayarları yaptıktan sonra ENTERO düğmesine basın.
4. Çıkmak için EXIT düğmesine basın.

Modu: Standart/Müzik/Sinema/Konuşma/Kişisel

Belirli bir yayını izlerken kullanılacak özel ses efekti türünü seçebilirsiniz.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "Ses Modu" seçmek için ▲ veya ▼ düğmesine basın.
3. İstenilen ses modunu seçmek için ◀ veya ▶ düğmesine basın.
4. Çıkmak için EXIT veya TOOLS düğmesine basın.

♦ Ekolayzer: Balans/100Hz/300Hz/1kHz/3kHz/10kHz

Ses ayarları kişisel tercihlerinize göre değiştirilebilir.

Bu ayarlarda herhangi bir değişiklik yaparsanız, ses modu otomatik olarak "Kişisel" olarak seçilir.

◆ SRS TS XT: Kapalı/Açık

TruSurround XT, 5.1 çok kanallı bir içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS teknolojisidir. TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla tam uyumludur.

Yalnızca uzaktan kumanda üzerindeki SRS düğmesine basarak da bu seçeneklerden istediğinizi ayarlayabilirsiniz.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "SRS TS XT" seçmek için ▲ veya ▼ düğmesine basın.
3. "Kapalı" veya "Açık" seçmek için ◀ veya ▶ düğmesine basın.
4. Çıkmak için EXIT veya TOOLS düğmesine basın.

TruSurround XT, SRS ve (●) işareti SRS Labs, Inc şirketinin ticari markalarıdır. TruSurround XT teknolojisi SRS Labs, Inc lisansı ile bu cihaza dahil edilmiştir.

♦ Oto ses ayar: Kapalı/Açık

Her yayın istasyonunun kendi sinyal koşulları vardır ve her kanal değiştiği zaman ses seviyesini ayarlamak kolay değildir. Bu özellik modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın ses düzeyini otomatik olarak ayarlar.

TV Hoparlörü: Kapalı/Açık

Sesi ayrı hoparlörlerden duymak istediğiniz takdirde, dahili amplifikatörü iptal edin.

▶ +, ▲ - ve MUTE düğmeleri, "TV Hoparlörü" Kapalı olduğunda çalışmaz.
“TV Hoparlörü” “Kapalı” olarak ayarlandığında Sound menüsünde sadece (PIP modunda) “Ses Seçimi”i çalıştırabilirsiniz.

♦ Ses Seçimi: Ana ekran sesi/Yan ekran sesi

PIP işlevi çalışırken, iç (PIP) görüntünün sesini dinleyebilirsiniz.

• Ana ekran sesi: Ana görüntün sesini dinlemek için kullanılır.
• Yan ekran sesi: İç görüntünün sesini dinlemek için kullanılır.

Ses Modunun Seçilmesi

"Araçlar" menüsündeki ses modunu ayarlayabilirsiniz.

“Çift I-II” konumuna ayarladığınızda geçerli ses modu ekranda görüntülenecektir.

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "Çift I-II" seçmek için ▲ veya ▼ düğmesine basın.
3. Gerekli seçeneği seçmek için ◀ veya ▶ düğmesine basın.
4. ENTER düğmesine basın.

	Ses Türü ÇİFT 1/2 Varsayılan
A2 Stereo	Mono Mono		Otomatikdeğiştirme
	Stereo	Stereo Mono
	Çift	Çift 1 Çift 2	Çift 1
NICAM Stereo	Mono Mono		Otomatikdeğiştirme
	Stereo	Mono Stereo
	Çift	Mono Çift 1 [ \_ \ \_ ]_Cift 2	Çift 1

Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa, Mono moduna geçin.
Bu işlev yalnızca stereo ses sinyalinde etkinleştirilir. Mono ses sinyalinde devre dışı bırakılır.
Bu işlev sadece TV modunda kullanılabilir.

Kulaklık Bağlamak (Ayrı satılır)

Odadaki diğer kişileri rahatsız etmeden TV programı izlemek istiyorsanız, cihazınıza bir kulaklık takabilirsiniz.

Baş seti jakını ilgili bağlantı noktasına taktığınızda, Sound menüsünde sadece "Oto ses ayar" ve "Ses Seçimi" i (PIP modunda) çalıştırabilirsiniz.
Yüksek ses seviyesinde uzun süre kulaklık kullanmak, işitmenize zarar verebilir.
Sisteme kulaklık taktığınızda, hoparlörlerden ses alamazsınız.
Kulaklık ses düzeyi ve TV ses düzeyi farklı ayarlanır.

Geçerli Saatin Ayarlanması ve Gösterilmesi

INFO düğmesine basıldığı zaman gürünecek olan TV'nin saati ayarlanabilir. Otomatik Açma/Kapatma zamanlayıcılarını kullanabilmek için saat ayarlanmış olmalıdır.

1. Menüyü görüntülemek için MENU düğmesine basın. "Kurulum" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER düğmesine basın.

2. "Zaman" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERG düğmesine basın.

3. "Saat Ayarı" seçmek için ENTER düğmesine basın.

Amaç: Bu düğmelere basın:
“Ay”, “Tarih”, “Yıl”, “Saat” veya “Dakika” ya geçmek	◀ veya ▶ düğmesi
“Ay”, “Tarih”, “Yıl”, “Saat” veya “Dakika” yı ayarlamak	▲ veya ▼ düğmesi
Ayarları onaylamak	ENTERG düğmesi.

1. Çıkmak için EXIT düğmesine basın.

Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir.

Uzaktan kumanda üzerindeki numara düğmelerini kullanarak da "Yıl", "Ay", "Tarih", "Saat" ve "Dakika" ayarlayabilirsiniz.

Uyku Zamanlayıcısının Ayarlanması

Televizyonun otomatik olarak Standby (Bekleme) moduna geçme süresini 30 ile 180 dakika arasında ayarlayabilirsiniz.

1. Menüyü görüntülemek için MENU düğmesine basın. "Kurulum" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.
2. "Zaman" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.
3. "Kapanış Ayarı" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☑ düğmesine basın.
4. İstenilen zaman görünene kadar ▲ veya ▼ düğmesine art arda basın (Kapalı, 30, 60, 90, 120, 150, 180). ENTERG düğmesine basın.
5. Çıkmak için EXIT düğmesine basın.
   Zamanlayıcı 0 a geldiği zaman TV otomatik olarak Standby (bekleme) moduna geçer.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "Kapanış Ayarı" seçmek için ▲ veya ▼ düğmesine basın.
3. Dakika seçimi için ◀ veya ▶ düğmesine basın.
4. Çıkmak için EXIT veya TOOLS düğmesine basın.

Televizyonun Otomatik Olarak Açılması ve Kapanması

1. Menüyü görüntülemek için MENU düğmesine basın. "Kurulum" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERDüğmesine basın.
2. "Zaman" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTERG düğmesine basın.
3. "Zamanlayıcı 1", "Zamanlayıcı 2", "Zamanlayıcı 3" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER☐ düğmesine basın. Üç farklı Otomatik Açna/Kapama Ayarı yapılabilir. ➢ Önce saati ayarlamanız gerekir.
4. Aşağıdan istediğinizi seçmek için ◀ ya da ▶ düğmesine basın. Ayarları değiştirmek için ▲ ya da ▼ düğmesine basın.

Açılış Zamanı: Saat, dakika ve "Açık"/"Kapalı" seçeneklerini belirleyin. (Zamanlayıcıyı istenilen ayara göre etkinleştirmek için "Açık" ayarına getirin.)
Kapanış Zamanı: Saat, dakika ve "Açık"/"Kapalı" seçeneklerini belirleyin. (Zamanlayıcıyı istenilen ayara göre etkinleştirmek için "Açık" ayarına getirin.)
Tekrarla: "Bir Kez", "Her gün", "Pts\~Cum", "Pts\~Cts" ya da "Cts\~Paz" seçin.
Düzey : İstenilen açılış ses düzeyini seçin.

Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saati ve dakikayı doğudan ayarlayabilirsiniz.
Otomatik Kapanma

Zamanlayıcıyı "Açık" ayarına getirdiğinizde, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda kullanılmadığında TV kapatılır. Bu işlev yalnızca zamanlayıcı "Açık" modundayken kullanılabilir ve TV'nin çok uzun süre açık kalmasından kaynaklanabilecek aşırı ısıınmayı önler.

Dil Seçimi

Cihazınızı ilk çalıştırdığınızda, menülerde ve göstergelerde görünecek dili seçmeniz gereklidir.

1. Ekranda gösterimli menüyü görüntülemek için MENU düğmesine basın. "Kurulum" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER☐ düğmesine basın.
2. "Dil" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER☐ düğmesine basın.
3. ▲ veya ▼ düğmesine basarak belirli bir dili seçin. ENTERG düğmesine basın.
4. Çıkmak için EXIT düğmesine basın.

Melodi / Eğlence / Enrj. Tasarrufu

1. Menüyü görüntülemek için MENU düğmesine basın.
   ▲ veya ▼ düğmesine basarak “Kurulum” seçeneğini belirleyin ve ENTERDE düğmesine basın.
2. ▲ veya ▼ düğmesine basarak, istediğiniz seçeneği belirleyin ve ENTER☐ düğmesine basın.
3. İstediğiniz ayarları yaptıktan sonra ENTER düğmesine basın.
4. Çıkmak için EXIT düğmesine basın.

♦ Melodi: Kapalı/Düşük/Orta/Yüksek

TV açma/kapama melodi sesi ayarlanabilir.

Melodi aşağıdaki durumlarda çalışmaz

• MUTE düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında
• ⊖ (Ses) düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında
• TV, Uyku Zamanlayıcısı yoluyla kapatıldığında.

♦ Eğlence: Kapalı/Spor/Sinema/Oyun

"Eğlence" modu size spor, sinema ve oyunlarda ideal görüntü ve ses seçimi sağlar.

- Kapalı: "Eğlence" işlevini kapalı konumuna çevirin.

• Spor: Sporda ideal resim ve ses kalitesi sağlar. Daha heyecan verici renk ve sesin keyfini çıkarın.
• Sinema: Sinemada ideal resim ve ses kalitesi sağlar. Daha zengin resim ve sesi deneyimleyin.
• Oyun: Oyunlarda ideal resim ve ses kalitesi sağlar. Bu mod, TV'ye bağlı harici bir oyun konsolu kullanıldığında oyun hızını artırır.

Üç “Eğlence” modundan herhangi birini Açık konumuna ayarladığınızda ayarlar kilitlenecek ve kullanılamayacaktır. Picture ve Sound modu ayarlamaları yapmak istiyorsanız “Eğlence” modunu kapatmalısınız.

“Eğlence” ayarları her giriş kaynağı için kaydedilir.
Üç "Eğlence" modundan herhangi birini Açık konumuna ayarladığınızda "SRS TS XT" işlevi kullanılamaz hale gelir.

“Eğlence” ayarlarını değiştirmek için uzaktan kumanda üzerindeki E.MODE düğmesine art arda basabilirsiniz.

♦ Enrj. Tasarrufu: Kapalı/Düşük/Orta/Yüksek/Otomatik

Bu özellik, ortamın aydınlatma koşullarına bağlı olarak ekran parlaklığını ayarlar.

• Kapalı: Enerji tasarrufu işlevini kapatır.
• Düşük: TV'yi düşük enerji tasarruf moduna ayarlar.
• Orta: TV'yi orta enerji tasarruf moduna ayarlar.
• Yüksek: TV'yi yüksek enerji tasarruf moduna ayarlar.
• Otomatik: TV ekranının parlaklığını sahnelere göre otomatik olarak ayarlar.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "Enrj. Tasarrufu" seçmek için ▲ veya ▼ düğmesine basın.
3. "Kapalı", "Düşük", "Orta", "Yüksek" veya "Otomatik" seçmek için ◀ veya ▶ düğmesine basın.
4. Çıkmak için EXIT veya TOOLS düğmesine basın.
   Bu işlev "PC" modunda kullanılamaz. (40 inch)

Kaynağın Seçilmesi

TV'nizin giriş jaklarına bağlı harici kaynaklardan seçim yapabilirsiniz.

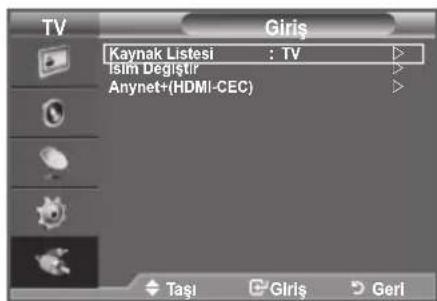

1. Menüyü görüntülemek için MENU düğmesine basın.
   "Giriş" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER☐ düğmesine basın.

2. "Kaynak Listesi" seçmek için yeniden ENTER düğmesine basın.

Seçilebilir sinyal kaynakları: TV, Harici1, Harici2, AV, S-Video, Parça, PC, HDMI1, HDMI2, HDMI3.
Yalnızca TV'ye bağlı harici aygıtları seçebilirsiniz.

1. ▲ veya ▼ düğmesine basarak istediğiniz cihazı seçin. ENTER ☐ düğmesine basın.

Kullanılabilir kaynaklar arasında geçiş yapmak için uzaktan kumandadaki SOURCE düğmesine basın. TV modu, TV düğmesine, numara tuşlarına (0\~9) ve uzaktan kumanda üzerindeki P↗/√ düğmesine basılarak seçilebilir.

Ayrıca uzaktan kumandadaki HDMI düğmesine basarak da HDMI modunu seyredebilirsiniz.

Giriş Kaynağı İsimlerinin Düzenlenmesi

Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin.

1. Menüyü görüntülemek için MENU düğmesine basın. "Giriş" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER☐ düğmesine basın.
2. “İsim Değiştir” seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER ☒ düğmesine basın.
3. Düzenlemek istediğiniz cihazı seçmek için ▲ veya ▼ düğmesine basın. ENTERC düğmesine basın.
4. Gerekli cihazı seçmek için ▲ veya ▼ düğmesine basın. ENTER ☐ düğmesine basın.
5. Çıkmak için EXIT düğmesine basın.

PC Yazılımınızın Ayarlanması (Windows XP'ye bağlı olarak)

Tipik bir bilgisayarın Windows görüntüleme ayarları aşağıda gösterilmektedir. Kullandığınız Windows'un sürümüne ve video kartınıza bağlı olarak kişisel bilgisayarınızın gerçek ekranı bundan farklı olabilir. Sizin bilgisayarınızda açılan ekranlar farklı olsa da, çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Eğer değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.)

1. İlk olarak Windows Başlat menüsünden "Denetim Masası"ni seçin.

2. Denetim Masası penceresi görüntülenince, "Görünüm ve Temalar" tıklatın ve bir iletişim kutusu açılır.

3. Denetim Masası penceresi görüntülenince, "Görüntü" tıklatın ve bir iletişim kutusu açılır.

4. Görüntü iletişim kutusunda "Ayarlar" sekmesine gidin.

Doğru boyut ayarları (çözünürlük) En İyi- 1360 X 768.

Ekran ayarları diyalog kutusunda düşey frekans seçeneği varsa, doğru değer "60" ya da "60 Hz"dir. Yoksa, "Tamam"ı tıklatın ve iletişim kutusundan çıkın.

Ekran Modları

Türüne ve çözünürlüğüne bağlı olarak Kişisel Bilgisayar monitörünün hem ekran konumu hem de boyutu farklı olabilir. Tablodaki tüm çözünürlükler önerilmektedir.

D-Sub Giriş

Mod Çözünürlük		YatayFrekans (kHz)	DikeyFrekans (Hz)	Piksel SaatFrekans (MHz)	SenkronizasyonPolaritesi (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360 x 768	47,712	60,015	85,500	+/+

HDMI/DVI Giriş

Mod Çözünürlük		YatayFrekans (kHz)	DikeyFrekans (Hz)	Piksel SaatFrekans (MHz)	Senkronizasyon Polaritesi (H/V)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360 x 768	47,712	60,015	85,500	+/+

HDMI/DVI kablo bağlantısı kullanırken, HDMI IN 2 jakını kullanmalısınız.
Geçmeli tarama (interlace) modu desteklenmemektedir.
Standartlara uymayan bir video biçimi seçilirse set normal olarak çalışmayabilir.
Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir.

TV'nizin Kişisel Bilgisayarınızla Ayarlanması

PC modunu seçmek için SOURCE düğmesine basın.

1. Menüyü görüntülemek için MENU düğmesine basın. "Görüntü" seçmek için ENTER ☑ düğmesine basın.
2. ▲ veya ▼ düğmesine basarak istediğiniz seçeneği belirleyin ve ENTER düğmesine basın.
3. İstediğiniz ayarları yaptıktan sonra ENTER düğmesine basın.
4. Çıkmak için EXIT düğmesine basın.

♦ Otomatik Ayarlama

Otomatik ayarlama, setin PC ekranının, gelen PC video sinyaline göre kendini otomatik olarak ayarlamasını sağlar. "İnce", "Kaba" ve "Konum" değerleri otomatik olarak ayarlanır.

Kolay Ayarlama

1. Uzaktan kumanda üzerindeki TOOLS düğmesine basın.
2. "Otomatik Ayarlama" seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER düğmesine basın.

Ekran:

Kaba/Ince

Resim kalitesi ayarının amacı, görüntüdeki parazitleri azaltmak ya da ortadan kaldırmaktır. Parazitleri yalnızca Hassas ayarla ortadan kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (kaba) ve yeniden Hassas ayar işlemi yapın. Parazit azaldığında, görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın.

▲ veya ▼ düğmesine basarak "Kaba" veya "İnce" seçimini yapın ve ENTERC düğmesine basın.

Ekran kalitesini ayarlamak için ◀ veya ▶ düğmesine basın.

ENTER düğmesine basın.

Konum

TV ekranına sığmıyorsa, PC'nin ekran konumunu ayarlayın.

Dikey Konum ayarlaması için ▲ veya ▼ düğmesine basın.

Yatay Konum ayarlaması için ◀ veya ▶ düğmesine basın.

ENTER düğmesine basın.

Görüntü Sıfırla

Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz.

Anynet+ nedir?

Anynet+, Samsung Electronics AV cihazları bağlıyken, tüm bağlanmış AV cihazlarını Anynet+ menüsü üzerinden kontrol ederek kullanıcılar için kullanımı kolay bir AV arayüzü sağlayan AV şebeke sistemidir.

Anynet+ Cihazlarını Bağlama

Anynet+ sistemi, yalnızca Anynet+ sistemini destekleyen AV cihazlarını destekler. TV'ye bağlanacak AV cihazınızın üzerinde bir Anynet+ işareti olup olmadığını kontrol edin.

Doğrudan TV'ye bağlamak için

HDMI kablosunu kullanarak TV'nin [HDMI 1], [HDMI 2] ya da [HDMI 3] jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın.

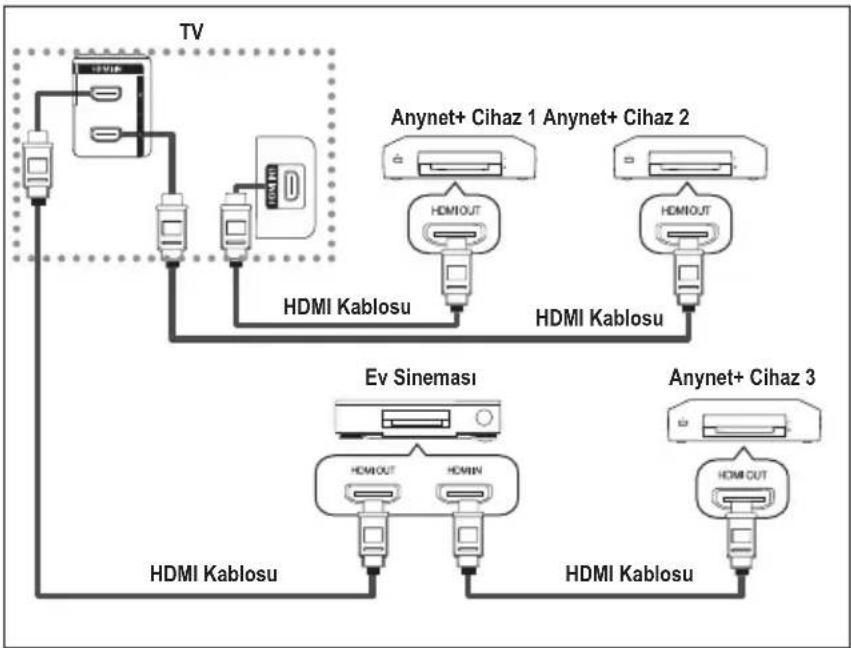

Ev Sinemasına bağlamak için

1. HDMI kablosunu kullanarak TV'nin [HDMI 1], [HDMI 2] ya da [HDMI 3] jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın.
2. HDMI kablosunu kullanarak ev sinemasının HDMI IN jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın.

Yalnızca bir alıcı bağlayın.
HDMI kablosunu kullanarak bir Anynet+ cihazını bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir.
Anynet+ sistemini destekleyen AV cihazı, Beklm. ya da Açık durumdayken Anynet+ çalışır.
Anynet+ toplamda en fazla 8 AV cihazları destekler.

Anynet+ Kurulumu

Aşağıdaki ayarlar Anynet+ işlevleriyle kullanılır.

Anynet+ İşlevinin Kullanılması

1. TOOLS düğmesine basın. Daha sonra "Anynet+(HDMI-CEC)" seçimi için ENTER ☑ düğmesine basın.
   "Kurulum" seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın.
2. "Anynet+ (HDMI-CEC)" seçeneğini belirlemek için ENTER düğmesine basın, ardından ENTER düğmesine basın.
3. "Açık" seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın.
   “Anynet+ (HDMI-CEC)” işlevi etkinleştirilir.
   “Kapalı” seçeneğini belirlerseniz, “Anynet+ (HDMI-CEC)” devre dışı bırakılır.
   “Anynet+ (HDMI-CEC)” işlevi devre dışı bırakıldığında Anynet+ ile ilgili tüm işlemler devre dışı kalır.

TV Kapanınca Bir Anynet+ Cihazını Otomatik Olarak Kapatma

1. "Otomatik Kapatma" seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTERfüğmesine basın.
2. "Evet" seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın.

➢ Otomatik kapatma işlevi etkinleştirilir.

“Hayır” seçeneğini belirlerseniz, Otomatik Kapatma işlevi iptal edilir.

Çıkmak için EXIT düğmesine basın.

Herhangi bir Anynet+ işlevinin kullanılması için TV uzaktan kumandasının Cihaz Seçme ayarı TV olmalıdır.
“Otomatik Kapatma” ayarını “Hayır”, konumuna getirirseniz, TV kapandığında bağlanmış harici cihazlar da kapanır. Fakat cihaz kayıt yapıyorsa, kapanmayabilir.

Anynet+ Cihazları arasında Tarama ve Geçiş

1. TOOLS düğmesine basın. "Anynet+(HDMI-CEC)" seçmek için ENTERO düğmesine basın.
2. "Cihaz Seç" seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın.
3. ▲ veya ▼ düğmesine basarak belirli bir cihazı seçin ve ardından ENTER düğmesine basın. Seçilen cihaza geçiş yapılır.
4. İstediğiniz bir cihazı bulunıyorsanız ▲ veya ▼ düğmesine basarak "Kurulum" öğesini seçin ve ardından ENTER☐ düğmesine basın.
5. ▲ veya ▼ düğmesine basarak "Bağlı Cihazları Ara" öğesini seçin ve ardından ENTER düğmesine basın.

"Anynet+ bağlantısı yapılandırılıyor..." mesajı görüntülenir. Cihaz araması sona erince, bağlı cihazlar Anynet+ menüsünde listelenir.

Seçilen cihazlara geçiş yapılması 2 dakika kadar sürebilir. Geçiş işlemi sırasında işlemi iptal edemezsiniz.

Cihazların taranması için gereken zaman, bağlı cihazların sayısına göre belirlenir.

Cihaz taraması tamamlanınca, bulunan cihazların sayısı görüntülenmez.

TV, POWER düğmesiyle açıldığında, otomatik olarak cihazları tarasa da, TV açıkken veya özel bir durumda bağlanan cihazlar cihaz listesinde görüntülenmez. Bu nedenle, cihazları seçmek için "Bağlı Cihazları Ara" menüsünü seçin.

SOURCE düğmesine basarak harici giriş modu seçtiyseniz, Anynet+ işlevini kullanamazsınız. TOOLS düğmesini kullanarak bir Anynet+ cihazına geçiş yaptığınızdan emin olun.

Anynet+ Menüsü

Anynet+ menüsü, TV'ye bağlı Anynet+ cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir.

Anynet+ Menüsü Tanım
TV’yi görüntüle Anynet+ modundan TV yayını moduna geçer.
Cihaz Seç TV’niz karşılık gelen cihaza bağlanır.
Kaydet Kaydı başlatır. (Bu menü yalnızca kaydı destekleyen bir cihaz için çalışır.)
Cihaz Menüsü	Bağlı cihazın menüsünü gösterir.Örnek: Bir DVD Kaydedici bağlandığında, DVD Kaydedicinin başlık menüsü görüntülenir.
Cihazı Çalıştırma	Bağlı cihazın oynatma kontrolü menüsünü gösterir.Örnek: Bir DVD Kaydedici bağlandığında, DVD Kaydedicinin oynatma kontrolü menüsü görüntülenir.
Alici Ses alıcıdan çıkar.
Kurulum Anynet+ kullanma ortamını ayarlayabilirsiniz.

TV Anynet+ Modunda Kullanılabilir Uzaktan Kumanda Düğmeleri

Cihaz Türü Çalışma Durumu Kullanılabilir Düğmeler
Anynet+ Cihazı	Cihaza geçiş yaptıktan sonra, karşılık gelen cihazın menüsü ekranda görüntülendiğinde.	Numara düğmeleri▲/▼/◄/►/ENTER ➕ düğmeleriRenkli düğmelerEXIT düğmesi
	Cihaza geçiş yaptıktan sonra, dosya oynatırken	◀◀ (Geriye doğru arama)/▶◀ (İleriye doğru arama)/■ (Durdurma)/(Çalma)/□□ (Duraklatma)
Dahili Kanal Arayıcılı cihaz	Cihaza geçiş yaptıktan sonra, TV programı izlerken	P ∧/▽ düğmesi
Ses Cihazı Alıcı etkinleştirildiğinde		▲ ⊕/⊖ düğmesiMUTE düğmesi

Anynet+ işlevi yalnızca uzaktan kumanda TV ayarındayken çalışır.
düğmesi yalnızca kaydedilebilir durumdayken çalışır.
Anynet+ cihazlarını, televizyonun düğmelerini kullanarak kontrol edemezsiniz. Anynet+ cihazlarını yalnızca TV uzaktan kumandasını kullanarak kontrol edebilirsiniz.
TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet+ cihazını yeniden seçin.
Anynet+ işlevleri, diğer üreticilerin ürünleri için çalışmaz.
Anynet+ modunda, renk düğmeleri düzgün çalışmayabilir.
➢ , islemleri cihaza bağlı olarak değişiklik gösterebilir.

Kayıt

Kaydediciyi kullanarak bir TV programının kaydını yapabilirsiniz.

düğmesine basın.

Kayıt başlar. (Yalnızca Anynet+ destekleyen kayıt cihazı bağlıyken.)

Geçerli TV programı, TV İzle durumunda kaydedilir. Başka bir cihazdan video izliyorsanız cihazdaki video kaydedilir.

TOOLS düğmesine bastıktan sonra da "Kaydet" seçeneğini belirleyerek kaynak akışını kaydedebilirsiniz.
Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Kayıt cihazına anten bağlantısı için kullanıcı kılavuzuna başvurun.

Bir Alici yoluyla dinleme

TV hoparlörü yerine bir alıcı yoluyla ses dinleyebilirsiniz.

1. TOOLS düğmesine basın. Daha sonra "Anynet+(HDMI-CEC)" seçimi için ENTER düğmesine basın. "Alici" seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın.

2. "Açık" seçeneğini belirlemek için ◀ ya da ▶ düğmesine basın, ardından ENTER düğmesine basın. Artık alıcı üzerinden ses dinleyebilirsiniz.

3. Çıkmak için EXIT düğmesine basın.

Alici Açık ayarındayken, 2 kanallı alıcı üzerinden TV sesi dinleyebilirsiniz.
Yalnızca TV'nin optik jakını ve alıcıyı düzgün bağladığınızda Alici çalışır.

Telif hakkı sorunu oluşturan bir içerik olması durumunda alıcı üzerinden dinleme işlemi düzgün yapılamayabilir.
“Alici” “Açık” konumundayken televizyon elektriği kesildiğinde (güç kablosunu prizden çıkarmak suretiyle veya bir elektrik kesintisi nedeniyle), TV'yi tekrar açtığınız zaman “TV Hoparlörü” “Kapalı” konumu ayarlanmış olabilir. (bkz. sayfa 23)

Hizmet Talebinden önce Kontrol Edilmesi Gereken Noktalar

Belirti Çözüm
Anynet+ çalışmıyor. ■ Cihazın bir Anynet+ cihazı olup olmadığını kontrol edin. Anynet+ sistemi, yalnızca Anynet+ cihazlarını destekler.■ Yalnızca bir alicı bağlayın.■ Anynet+ cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin.■ Anynet+ cihazının Video/Ses/HDMI kablo bağlantılarını kontrol edin.■ Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.■ TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin.■ Bunun özel Anynet+ uzaktan kumandası olup olmadığını kontrol edin.■ Anynet+ belirli koşullarda çalışmaz. (Kanallar aranıyor, Tak ve Kullan vb. çalıştırılıyor)■ HDMI kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya TV'nizi yeniden başlatın.■ Anynet+ cihazının Anynet+ İşlevinin açık olduğunu kontrol edin.
Anynet+ sistemini başlatmak istiyorum.	■ Anynet+ cihazının TV'ye düzgün bağlanıp bağlanmadığını ve Anynet+ (HDMI-CEC)'nin Anynet+ Kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.■ TV'ye geçiş yapmak için TV uzaktan kumandasında TV düğmesine basın. Ardından Anynet+ menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın.
Anynet+ sisteminden çıkmak istiyorum.	■ Anynet+ menüsünde TV'yi görüntüle seçeneğini belirleyin.■ TV uzaktan kumandasında SOURCE düğmesine basın ve Anynet+ cihazlarından başka bir cihaz seçin.■ TV moduna geçmek için P®, CH LIST, PRE-CH, düğmelerinden birine basın. (Channel düğmesinin yalnızca kanal ayarcısı gömülü Anynet+ cihazı bağlı olmadığında çalıştığını unutmayın.)
Ekranda Anynet+ cihazına bağlanıyor... mesajı görüntüleniyor.	■ Anynet+ yapılandırılırken ya da izleme moduna geçiş yaparken uzaktan kumandayı kullanamazısınız.■ Anynet+ ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın.
Anynet+ cihazı oynatmıyor.	Plug & Play (Tak ve Çalıştır) yürütülüyorken oynatma işlevini kullanamazısınız.
Bağlanmış cihaz görüntülenmiyor.	■ Cihazın Anynet+ işlevlerini destekleyip desteklemediğini kontrol edin.■ HDMI kablosunun düzgün bağlanıp bağlanmadığını kontrol edin.■ Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.■ Anynet+ cihazlarını yeniden arayın.■ Yalnızca HDMI kablosunu kullanarak bir Anynet+ cihazını bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir.■ HDMI kablosu veya güç kablosu bağlantısının kesilmesi veya elektrik kesintisi gibi normal olmayan bir durumla sonlanmışsa, lütfen cihaz taramasını tekrarlayın.
TV programı kaydedilemiyor.	Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin.

Teleteks Özelliği

Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri belirleyebilirsiniz.

Teleteks bilgilerinin doğru görünmesi için kanal alınının düzenli olması zorunludur. Aksi takdirde bilgiler eksik olabilir ya da bazı sayfalar görüntülenmeyebilir.

① □(çıkış)

Teletekst gösteriminden çıkış

② 三i (dizin)dizin))

Teletekstte gezerken istediğiniz zaman dizin (içindekiler) sayfasına geçmek için kullanılır.

3 (kaydet)

Teletekst sayfalarını kaydetmek için kullanılır.

4 (boyut)boyut))

Ekranın üst yarısında çift boyutlu harfleri görüntülemek için basın. Ekranın alt yarısı için yeniden basın. Normal ekranı görüntülemek için yeniden basın.

⑤ ≡? (göster)göster))

Gizli metinleri (örneğin yarışma oyunları yanıtlarını) göstermek için kullanılır. Normal ekranı görüntülemek için yeniden basın.

6 (teletekst açık/miks)

Teletekst hizmeti sağlayan kanalı seçtikten sonra teletekst modunu etkinleştirmek için bu düğmeye basın. Teleteksti, normal yayın ekranının üzerine bindirmek için iki kez basın.

⑦ (mod)mod))

Teletekst modunu seçmek için basın (LIST/FLOF). LIST modundayken basarsanız, List save moduna geçer. Liste save modunda, ☑ (kaydet) düğmesine basarak teletekst sayfasını listeye kaydedebilirsiniz.

8 alt sayfa)alt sayfa))

Varsa alt sayfayı görüntülemek için kullanılır.

⑨ ≡1 (üst sayfa)üst sayfa))

Bir sonraki teletekst sayfasını görüntülemek için kullanılır.

10 1≡ (alt sayfa)alt sayfa))

Bir önceki teletekst sayfasını görüntülemek için kullanılır.

11 (tut)

Seçilen sayfada, otomatik olarak takip eden başka sayfalar bağlıysa, bulunduğunuz sayfayı tutmak için kullanılır. Devam ettirmek için yeniden basın.

12 Ex (iptal)

Sayfa aranırken yayını göstermek için kullanılır.

13 Renkli düğmeler (kırmızı/yeşil/sarı/mavi)

Yayın şirketi FASTEXT sistemini kullanıyorsa, teletekst sayfasında yer alan çeşitli konuların renkleri farklıdır ve bu konular renkli düğmelere basılarak seçilebilir. İstediğiniz sayfaya karşılık gelen renkli düğmeye basın. Görünen sayfa, aynı biçimde seçilebilecek diğer renklere ayrılmış bilgiler içerir. Önceki ya da sonraki sayfayı görüntülemek için, ilgili renkli düğmeye basın.

Uzaktan kumandanın sayısal tuşlarına basarak teletekst sayfalarını doğrudan seçebilirsiniz.

Teletekst sayfaları altı kategoriye göre düzenlenmiştir:

Bölüm İçindekiler

A	Seçilen sayfa numarası.
B	Yayın yapan kanalın adı.
C	Geçerli sayfa numarası ya da arama durumu.
D	Tarih ve saat.
E	Metin.
F	Durum bilgileri.
	HIZLI METİN (FASTEXT) bilgileri.

Teleteks bilgileri çoğunlukla artarda sıralanmış birden çok sayfaya bölünmüştır ve bunlara:

◆ Sayfa numarasını girerek
◆ Listeden bir konu seçerek
◆ Renklere göre ayrılmış başlık seçerek (FASTEXT sistemi) erişilebilir.

Teleteks ekranından çıkmak için TV düğmesine basın.

Duvara Montaj Ayarı (Ayrı satılır) (Module bağlıdır)

Otomatik duvar montajı bir kez kurulduğunda, TV'nizin konumu kolayca ayarlanabilir.

TV Arka Paneli Otomatik Duvar Montaji

Menüye giriş

1. Uzaktan kumandanız üzerindeki ▲, ▼, ◀ veya ▶ düğmesine basın.

Duvara Montaj Ayarı ekranı görüntülenecektir.
➢ Televizyonunuzu izlerken bir yönlendirme düğmesini tıkladığınızda Duvara Montaj Ayarı ekranı görüntülenmiyorsa, bu ekranı görüntülemek için menüyü kullanın.

• Menüyü görüntülemek için MENU düğmesine basın. "Kurulum" seçimini yapmak için ▲ veya ▼ düğmesine, ardından ENTER ☐ düğmesine basın.
• “Duvara Montaj Ayari” seçimini yapmak için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın.

Konumu Hatırlama

1. ▲, ▼, ◀, ▶ düğmelerini kullanarak dilediğiniz konuma ayarlayın.

Televizyon ekranında OSD görüntülenmediğinde bir ok düğmesine basarsanız Adjustment ekranı görüntülenir.
Sifirlamak için INFO düğmesine basın. "Evet" seçimi için ◀ veya ▶ düğmesine ve ardından ENTER Ⓗ düğmesine basın.
Konum, başlangıçta varsayılan ayarlara döner.

1. Mavi düğmeye basın.

Geçerli konumu kaydetmek amacıyla Konum 1, Konum 2 veya Konum 3 kayıt modlarından herhangi birini seçmek için

▲ veya ▼ düğmesine basın.

Geçerli konumu kaydetmemek için, RETURN düğmesine basın.
Bir kayıt modu seçtiğinizde, Colour düğmelerini kullanamazsınız.

1. Kaydetmek için ENTER düğmesine basın.

Position 1 seçildiğinde, ekranda "Geçerli konum Konum 1 olarak kaydedildi." mesajı görünür.

1. ENTER düğmesine basın.

Kaydedilen Konum, OSD'nin sol tarafından görüntülenir.

Hatırlanan konuma hareket etme

1. "Menüye giriş" işleminin birinci etabını tamamlayın.
2. Bir Renk (Kırmızı, Yeşil, Sarı) düğmesine basmak "Duvara Montaj"u kaydedilen konuma getirecektir.

Duvar montajını Kırmızı – Konum 1, Yeşil – Konum 2 veya Sarı – Konum 3 düğmelerine basarak önceden ayarlanmış 3 konumdan birine hareket ettirebilirsiniz.

Konumu, önceden ayarlanmış bir konuma hareket ettirdikten sonra ayarladığınız takdirde konum görüntü sü kaybolacaktır.

Montaj için, duvar montajıyla birlikte verilen Montaj Kılavuzu'na başvurun.
Ürün montajı ve duvar montajının kurulumu ve hareket ettirilmesi için uzman bir montaj firmasına danışın.
Bu montaj kılavuzu, duvar montajı duvara takılırken kullanılacaktır. Diğer bina malzemelerine takarken lütfen size en yakın bayi ile görüşün.
Anynet+ çalışırken otomatik duvar montajı çalışmaz.
37 ve 40 inç modelleri eski elektrikli duvar montajı modeline (WMN5090A*) uyumlu değildir.

Hırsızlığa Karşı Kensington Kilidinin Kullanılması (Module bağlıdır)

Kensington kilidi, televizyonu halka açık bir ortamda kullanıyorsanız, sistemi fiziksel olarak sabitlemek için kullanılan bir aygıttır. Üreticiye bağlı olarak, görünüm ve kilitleme yöntemi resimde gösterilenden farklı olabilir. Doğru kullanım için Kensington kilidiyle birlikte verilen kılavuza başvurun. Kilitleme aygıtının ayrıca satın alınması gerekmektedir.

1. Kilitleme cihazını LCD TV'deki Kensington yuvasına takın (Şekil 1) ve kilitleme yönünde döndürün (Şekil 2).
2. Kensington kilidi kablosunu takın.
3. Kensington kilidini masa veya ağır bir sabit nesneye sabitleyin.
   Kensington Kilidi'nin yeri, Moduline bağlı olarak farklı olabilir.

Sorun Saptama ve Giderme: Servis Personeli ile Görüşmeden Önce

Ses ya da görüntü yok.	◆ Güç kablosunun prize takılı olup olmadığını kontrol edin.◆ Cihazınızdaki ◎ düğmesine basıp basmadığınızı kontrol edin.◆ Resmin kontrast ve parlaklık ayarlarını kontrol edin.◆ Ses seviyesini kontrol edin.
Resim normal ama ses yok.	◆ Ses seviyesini kontrol edin.◆ Uzaktan kumanda üzerindeki MUTE◇ düğmesine basılmış olup olmadığını kontrol edin.◆ “TV Hoparlörü”ın açık olup olmadığını kontrol edin
Ekran siyah ve güç göstergesi ışığı düzenli olarak yanıp sönüyor.	◆ Bilgisayarınızda Güç ve Sinyal Kablolarını kontrol edin.◆ TV, güç yönetim sistemini kullanıyor.◆ Bilgisayarın faresini hareket ettirin ya da klavye üzerinde bir düğmeye basın.
Görüntü yok veya görüntü siyah beyaz.	◆ Renk ayarlarını değiştirin.◆ Seçilmiş yayın sisteminin doğru olup olmadığını kontrol edin.
Ses ve resimde parazit.	◆ Cihazı etkileyen elektrikle cihazı belirleyin ve uzaklaştırın.◆ Cihazınızı bir başka prize takın.
Net olmayan veya karlı resim, bozuk ses.	◆ Anteninizin yönünü, konumunu ve bağlantılarını kontrol edin.Bu parazit çoğunlukla dahili anten kullanmaya bağlıdır.
Uzaktan kumanda doğru calısmıyor.	◆ Uzaktan kumandanın pillerini değiştirin.◆ Uzaktan kumandanın üst kenarını (iletim penceresini) temizleyin.◆ Pillerin kutuplarını kontrol edin.
‘Check signal cable.’ (Sinyal kablosunu kontrol et.) iletisi görüntüleniyor.	◆ Sinyal kablosunun PC'ye ya da video kaynaklarına düzgün biçimde bağlı olup olmadığını kontrol edin.◆ PC veya video kaynaklarının açık olup olmadığını kontrol edin.
PC modunda, ‘Modu Not Supported.’ (Desteklenmeyen Mod.) iletisi görüntüleniyor.	◆ Video adaptörünün maksimum çözünürlüğünü ve frekansını kontrol edin.◆ Bu değerleri, Ekran Modlarındanaki verilerle karşılaştırın.
Zarar gören resim ekranın köşesinde görünür.	Bazı harici aygıtlarda “Sadece Tara” seçildiyse, zarar gören resim ekranın köşesinde görünebilir. Belirtinin nedeni TV değil, harici aygıtlardır.
‘Tüm ayarları varsayılan ilk değerlerine döndürür’ iletisi görünür.	Bu ileti,EXIT düğmesini bir süre basılı tuttuğunuzda görüntülenir.Ürün ayarları, fabrika varsayılanlarına sıfırlanır.
TFT LCD paneli, karmaşık bir üretim teknolojisi gerektiren iç piksellerden (3 133 440) oluşan bir panel kullanmaktadır. Bununla birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin, ürünün performansına olumsuz etkisi olmaz.

Teknik ve Çevresel Koşullar

Modul İsmi	LE26A450 LE32A450
Ekran Boyutu (Çapraz)	26 inch 32 inch
PC Çözünürlüğü	1360 X 768 @ 60 Hz 1360 X 768 @ 60 Hz
SesÇıkış 5W x 2 10W x 2
Boyutlar (G x D x Y)GövdeAyakla	670 X 75 X 446 mm670 X 216 X 500 mm	800 X 79 X 522 mm800 X 252 X 577 mm
AğırlıkAyakla	10 kg 13 kg
Çevre KoşullarıÇalışma SıcaklığıÇalışma Nem OranıSaklama SıcaklığıSaklama Nem Oranı	10 °C ile 40 °C arası (50 °F ile 104 °F arası)%10 ile %80 arası, yoğunlaşmayan-20 °C ile 45 °C arası (-4 °F ile 113 °F arası)%5 ile %95 arası, yoğunlaşmayan	10 °C ile 40 °C arası (50 °F ile 104 °F arası)%10 ile %80 arası, yoğunlaşmayan-20 °C ile 45 °C arası (-4 °F ile 113 °F arası)%5 ile %95 arası, yoğunlaşmayan
Döner Altlık(Sol / Sağ)	0°	-20° ~ 20°

Modul İsmi	LE37A450 LE40A450
Ekran Boyutu (Çapraz)	37 inch 40 inch
PC Çözünürlüğü	1360 X 768 @ 60 Hz 1360 X 768 @ 60 Hz
SesÇıkış 10W x 2 10W x 2
Boyutlar (G x D x Y)GövdeAyakla	916 X 82 X 598 mm916 X 300 X 658 mm	990 X 82 X 636 mm990 X 300 X 694 mm
AğırlıkAyakla	18 kg 21 kg
Çevre KoşullarıÇalışma SıcaklığıÇalışma Nem OranıSaklama SıcaklığıSaklama Nem Oranı	10 °C ile 40 °C arası (50 °F ile 104 °F arası)%10 ile %80 arası, yoğunlaşmayan-20 °C ile 45 °C arası (-4 °F ile 113 °F arası)%5 ile %95 arası, yoğunlaşmayan
Döner Altlık(Sol / Sağ)	-20° ~ 20°
Modul İsmi	LE26A451 LE32A451, LE32A454
Ekran Boyutu (Çapraz)	26 inch 32 inch
PC Çözünürlüğü	1360 X 768 @ 60 Hz 1360 X 768 @ 60 Hz
SesÇıkış 5W x 2 10W x 2
Boyutlar (G x D x Y)GövdeAyakla	670 X 75 X 451 mm670 X 216 X 500 mm	800 X 79 X 525 mm800 X 252 X 577 mm
AğırlıkAyakla	10 kg 13 kg
Çevre KoşullarıÇalışma SıcaklığıÇalışma Nem OranıSaklama SıcaklığıSaklama Nem Oranı	10 °C ile 40 °C arası (50 °F ile 104 °F arası)%10 ile %80 arası, yoğunlaşmayan-20 °C ile 45 °C arası (-4 °F ile 113 °F arası)%5 ile %95 arası, yoğunlaşmayan	10 °C ile 40 °C arası (50 °F ile 104 °F arası)%10 ile %80 arası, yoğunlaşmayan-20 °C ile 45 °C arası (-4 °F ile 113 °F arası)%5 ile %95 arası, yoğunlaşmayan
Döner Altlık(Sol / Sağ)	0°	-20° ~ 20°

Modul İsmi	LE37A451 LE40A451, LE40A454
Ekran Boyutu (Çapraz)	37 inch 40 inch
PC Çözünürlüğü	1360 X 768 @ 60 Hz 1360 X 768 @ 60 Hz
SesÇıkış 10W x 2 10W x 2
Boyutlar (G x D x Y)GövdeAyakla	916 X 82 X 601 mm916 X 300 X 658 mm	990 X 82 X 641 mm990 X 300 X 694 mm
AğırlıkAyakla	18 kg 21 kg
Çevre KoşullarıÇalışma SıcaklığıÇalışma Nem OranıSaklama SıcaklığıSaklama Nem Oranı	10 °C ile 40 °C arası (50 °F ile 104 °F arası)%10 ile %80 arası, yoğunlaşmayan-20 °C ile 45 °C arası (-4 °F ile 113 °F arası)%5 ile %95 arası, yoğunlaşmayan
Döner Altlık(Sol / Sağ)	-20° ~ 20°

▶ Tasarım ve özellikler önceden haber verilmeden değiştirilebilir.
Bu cihaz, bir Sınıf B dijital cihaz aparatıdır.
Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın.

İmalatçı: Samsung Electronics co., Ltd.

Bu sayfa bilerek boş bırakılmıştır.

Kontaktirajte SAMSUNG WORLDWIDE

Ako imate pitanja ili komentare u vezi sa proizvodima kompanije Samsung, obratite se SAMSUNG centru za korisničku podršku. (Za više informacija, pogledajte zadnju koricu.)
