| Ürün Türü | Kablosuz RF Stereo Kulaklık |
| Marka | Panasonic |
| Model | RP-WF940 |
| Kulaklık Boyutları (G×Y×D) | 190 mm × 235 mm × 96 mm |
| Kulaklık Ağırlığı (pilsiz) | Yaklaşık 245 g |
| Verici Boyutları (çap × yükseklik) | 150 mm × 126 mm |
| Verici Ağırlığı | Yaklaşık 270 g |
| Kulaklık Gücü | 2 Ni-MH şarj edilebilir pil (HHR-4AGE/2B) veya 2 AAA kuru pil (R03/LR03) |
| Verici Gücü | 12 V DC, 150 mA güç adaptörü (dahil) |
| Pil Şarj Süresi | Yaklaşık 24 saat |
| Pil Ömrü (kulaklık) | Yaklaşık 20 saat |
| İletim Menzili | 100 metreye kadar (optimum koşullarda) |
| Taşıyıcı Frekans | 863 - 865 MHz |
| Modülasyon | Stereo Frekans Modülasyonu |
| Frekans Tepkisi | 18 - 22.000 Hz |
| Bozulma Faktörü | %1 (1 kHz'de) |
| Özel İşlevler | WOW (üç boyutlu ses alanı), otomatik verici açma/kapama, otomatik frekans ayarı (TUNING), kanal seçimi |
| Dahil Aksesuarlar | Güç adaptörü, 2 Ni-MH şarj edilebilir pil, adaptör kablosu (3,5 mm stereo mini jak - 2 pimli fiş), 6,3 mm stereo adaptör fişi |
| Bakım ve Temizlik | Yumuşak, kuru bir bezle silin. Alkol, tiner veya benzin kullanmayın. |
| Güvenlik ve Önlemler | Yağmura, neme maruz bırakmayın. Yalnızca önerilen aksesuarları kullanın. Kapağı çıkarmayın. Pilleri çocukların erişemeyeceği yerde saklayın. |
| Kullanım İzni Olan Ülkeler | Birleşik Krallık, Fransa, Almanya, İtalya, İsviçre, Avusturya, Hollanda, Belçika, İspanya, İsveç, Norveç, Danimarka, Finlandiya, Macaristan, Çek Cumhuriyeti, Slovakya, Slovenya, Bulgaristan, Polonya |
| Onarılabilirlik / Yedek Parçalar | Yedek şarj edilebilir piller (ref. HHR-4AGE/2B). İçeride kullanıcı tarafından onarılabilir parça yoktur. Tüm onarımları kalifiye personele bırakın. |
Sık sorulan sorular - RP-WF940 PANASONIC
Kullanıcıların soruları hakkında RP-WF940 PANASONIC
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Kulaklık PDF formatında ücretsiz! Kılavuzunuzu bulun RP-WF940 - PANASONIC ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. RP-WF940 markasının PANASONIC.
KULLANIM KILAVUZU RP-WF940 PANASONIC
Bu ürünü bağlamadan, ayar yapmadan ya da çalıştırmadan önce talimatların tümünü okuyun. Bu kılavuzu ileride kaynak olarak başvurmak üzere lütfen saklayın.
Panasonic®
RF Kablosuz Stereo Kulaklık Sistemi
Model No. RP-WF940

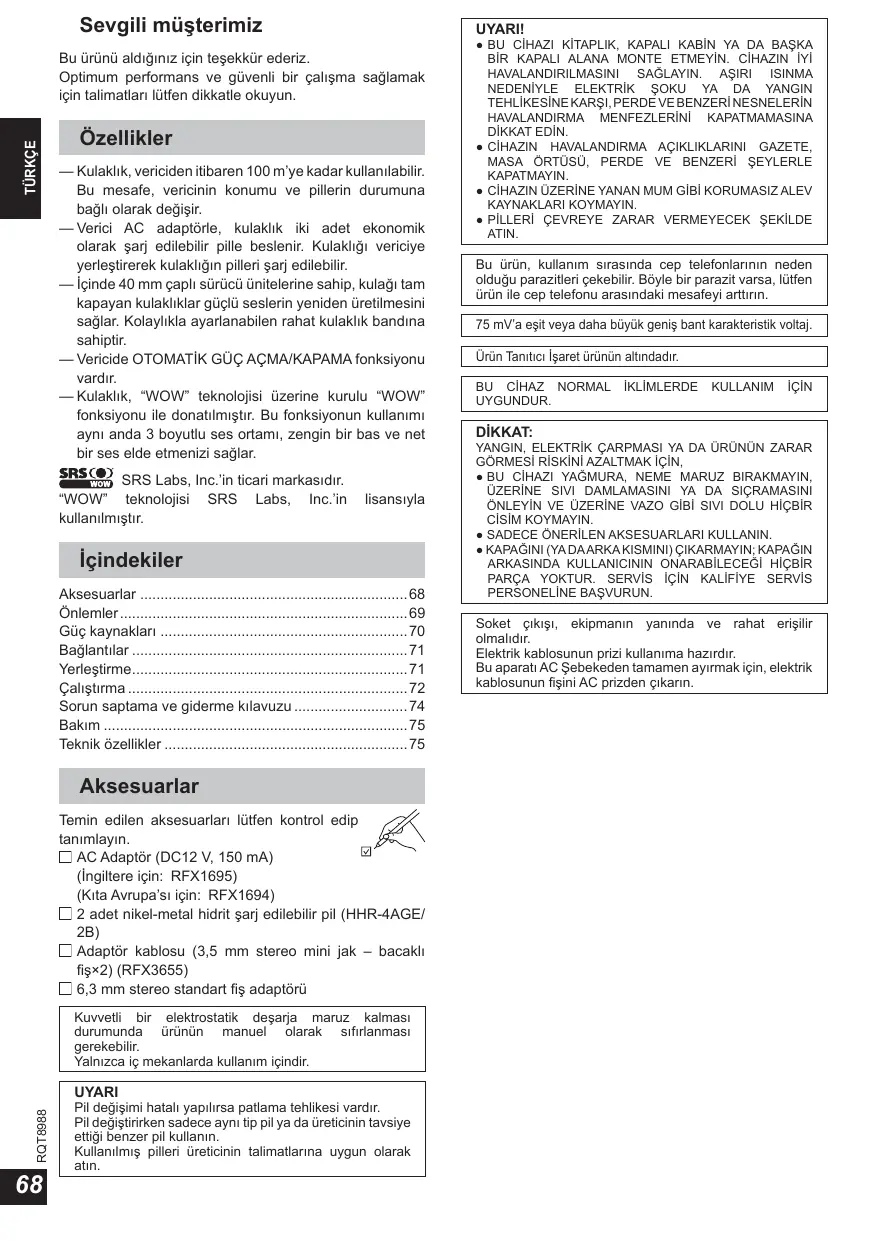

Bu ürünü aldığınız için teşekkür ederiz.
Optimum performans ve güvenli bir çalışma sağlamak için talimatları lütfen dikkatle okuyun.
Özellikler
— Kulaklık, vericiden itibaren 100 m'ye kadar kullanılabilir. Bu mesafe, vericinin konumu ve pillerin durumuna bağlı olarak değişir.
— Verici AC adaptörle, kulaklık iki adet ekonomik olarak şarj edilebilir pille beslenir. Kulaklığı vericiye yerleştirerek kulaklığın pilleri şarj edilebilir.
— İçinde 40 mm çaplı sürücü ünitelerine sahip, kulağı tam kapayan kulaklıklar güçlü seslerin yeniden üretilmesini sağlar. Kolaylıkla ayarlanabilen rahat kulaklık bandına sahiptir.
— Vericide OTOMATİK GÜÇ AÇMA/KAPAMA fonksiyonu vardır.
— Kulaklık, “WOW” teknolojisi üzerine kurulu “WOW” fonksiyonu ile donatılmıştır. Bu fonksiyonun kullanımı aynı anda 3 boyutlu ses ortamı, zengin bir bas ve net bir ses elde etmenizi sağlar.
SRS(●) SRS Labs, Inc.'in ticari markasıdır.
"WOW" teknolojisi SRS Labs, Inc.'in lisansıyla kullanılmıştır.
İçindekiler
Aksesuarlar 68
Önlemler 69
Güç kaynakları 70
Bağlantılar 71
Yerleştirme....71
Çalıştırma 72
Sorun saptama ve giderme kılavuzu 74
Bakım 75
Teknik özellikler 75
Aksesuarlar
Temin edilen aksesuarları lütfen kontrol edip tanımlayın.
(İngiltere için: RFX1695)
(Kıta Avrupa'sı için: RFX1694)
□ 2 adet nikel-metal hidrit şarj edilebilir pil (HHR-4AGE/2B)
□ Adaptör kablosu (3,5 mm stereo mini jak – bacaklı fiş×2) (RFX3655)
□ 6,3 mm stereo standart fiş adaptörü
Kuvvetli bir elektrostatik deşarja maruz kalması durumunda ürünün manuel olarak sıfırlanması gerekebilir.
Yalnızca iç mekanlarda kullanım içindir.
UYARI
Pil değişimi hatalı yapılırsa patlama tehlikesi vardır.
Pil değiştirirken sadece aynı tip pil ya da üreticinin tavsiye ettiği benzer pil kullanın.
Kullanılmış pilleri üreticinin talimatlarına uygun olarak atın.
UYARI!
- BU CİHAZI KİTAPLIK, KAPALI KABİN YA DA BAŞKA BİR KAPALI ALANA MONTE ETMEYİN. CİHAZIN İYİ HAVALANDIRILMASINI SAĞLAYIN. AŞIRİ ISINMA NEDENİYLE ELEKTRİK ŞOKU YA DA YANGIN TEHLİKESİNE KARŞI, PERDE VE BENZERİ NESNELERİN HAVALANDIRMA MENFEZLERİNİ KAPATMAMASINA DİKKAT EDİN.
- CİHAZIN HAVALANDIRMA AÇIKLIKLARINI GAZETE, MASA ÖRTÜSÜ, PERDE VE BENZERİ ŞEYLERLE KAPATMAYIN.
- CİHAZIN ÜZERİNE YANAN MUM GİBİ KORUMASIZ ALEV KAYNAKLARI KOYMAYIN.
- PİLLERİ ÇEVREYE ZARAR VERMEYECEK ŞEKİLDE ATIN.
Bu ürün, kullanım sırasında cep telefonlarının neden olduğu parazitleri kekebilir. Böyle bir parazit varsa, lütfen ürün ile cep telefonu arasındaki mesafeyi arttırın.
75 mV'a eşit veya daha büyük geniş bant karakteristik voltaj.
Ürün Tanıtıcı İşaret ürünün altındadır.
BU CİHAZ NORMAL İKLİMLERDE KULLANIM İÇİN UYGUNDUR.
DİKKAT:
YANGIN, ELEKTRİK ÇARPMASI YA DA ÜRÜNÜN ZARAR GÖRMESİ RİSKİNİ AZALTMAK İÇİN,
- BU CİHAZI YAĞMURA, NEME MARUZ BIRAKMAYIN, ÜZERİNE SIVI DAMLAMASINI YA DA SIÇRAMASINI ÖNLEYİN VE ÜZERİNE VAZO GİBİ SIVI DOLU HİÇBİR CİSİM KOYMAYIN.
- SADECE ÖNERİLEN AKSESUARLARI KULLANIN.
- KAPAĞINI (YA DAARKA KISMINI) ÇIKARMAYIN; KAPAĞIN ARKASINDA KULLANICININ ONARABİLECEĞI HİÇBİR PARÇA YOKTUR. SERVİS İÇİN KALİFİYE SERVİS PERSONELİNE BAŞVURUN.
Soket çıkışı, ekipmanın yanında ve rahat erişilir olmalıdır.
Elektrik kablosunun prizi kullanıma hazırldır. Bu aparatı AC Şebekeden tamamen ayırmak için, elektrik kablosunun fişini AC prizden çıkarın.
Önlemler
Sınırlı kullanım
Sadece sizin ülkenizde kullanılır.
Bu ürünün kullandığı radyo frekanslarını (863–865 MHz)
kullanmak bazı ülkelerde yasaktır.
Kullanım mesafesi
Kullanım mesafesi yaklaşık 100 m'ye kadardır (Bkz. sayfa 71).
AC adaptör
AC adaptörü dikkatli kullanın. Uygunsuz kullanım tehlikelidir.
- Adaptöre ıslak elle dokunmayın.
- Üzerine ağır cisimler koymayın.
- Zorla bükmeye çalışmayın.
Mutlaka ürünle birlikte verilen AC adaptörü kullanın.
Piller
- Şarj edilebilir pili yaklaşık 500 kez şarj edebilirsiniz. Pilin çalışma süresi aşırı kısalmışsa pili değiştirin.
- Pili takarken (⊕ ve ⊖) uçlarını doğru ayarlayın.
- Farklı tipte veya eski ve yeni pilleri birlikte kullanmayın.
- Normal kuru pilleri şarj etmeyin.
- Cihaz uzun süre kullanılmayacaksa pilleri çıkarın.
- Şarj edilebilir pilleri metal cisimlerle temas etmelerini önlemek için pil taşıma çantasında taşıyın ve muhafaza edin.
- Pilleri ısıtmayın veya ateşe maruz bırakmayın.
- Pil üstündeki kaplamayı yırtmayın, kaplaması yırtılmış pilleri kullanmayın.
Pillerin yanlış kullanımı elektrolitin sizmasına, sivının değişği cisimlerin zarar görmesine ve yangına neden olabilir.
Pilden elektrolit sızıyorsa satıcınıza başvurun.
Elektrolit vücudunuza temas ettiyse temas eden yerleri suyla yıkayın.
- Pili ve 6,3 mm stereo standart fiş adaptörünü çocuklar tarafından yutulmalarını önlemek için çocukların erişemeyeceği bir yerde muhafaza edin.
Cihaz
Üzerinde değişiklik yapmayın
Bu, arızalara neden olabilir.
Düşürmeyin, darbelere maruz bırakmayın
Bu, cihaza hasar verebilir.
Cihazın hasar görmesini engellemek için yağmura, suya veya diğer sıvılara maruz bırakmayın.
Kullanılmaması gereken yerler
Arızaya neden olabileceğinden dolayı cihazı aşağıdaki yerlerde kullanmaktan sakının.
- Banyo ve diğer nemli yerler
- Depolar ve diğer tozlu yerler
- Isıtıcı v.b. cihazların yanındaki çok sıcak yerler
Uzun süre doğrudan güneş ışığında bırakmayın.
Bu, kabinin şeklinin bozulmasına veya renginin solmasına neden olabilir, arızalara da sebep olabilir.
Cihazı kullanmadan önce pilleri şarj edin.

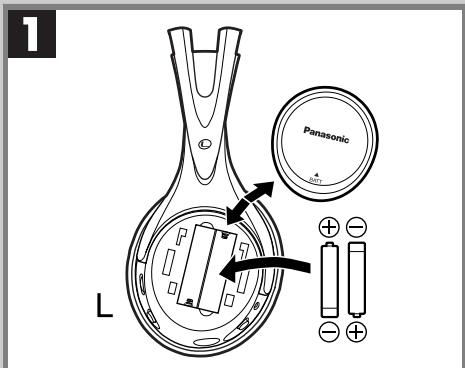

1 İki adet şarj edilebilir pili (cihaza dâhildir) sol kulaklığa (L) takın.
- Takarken ⊕ ve ⊖ uçları doğru bir şekilde ayarlayın.
- Takarken ⊖ uçtaki yaya bastırın.
- Çıkarırken önce ⊕ uçları çıkarın.
Kapağı açmak için çentiği yukarı itin.
Pilleri taktıktan sonra kapağı sıkıca kapatın.

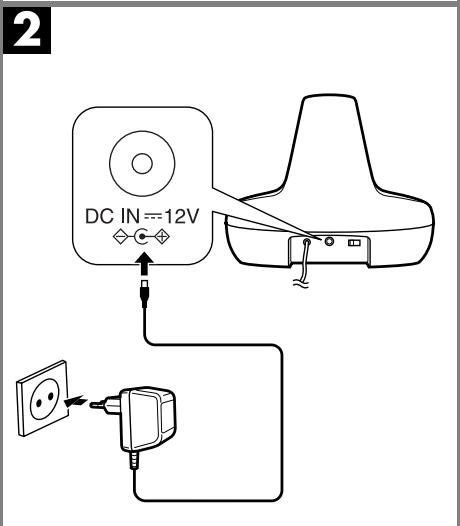

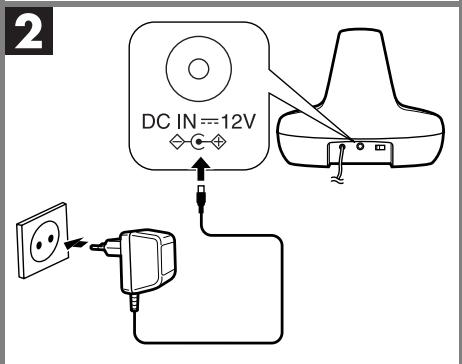

2 Ürünle birlikte verilen AC adaptörü kullanarak vericiyi duvar prizine takın.
- Adaptör İngiltere için farklıdır.

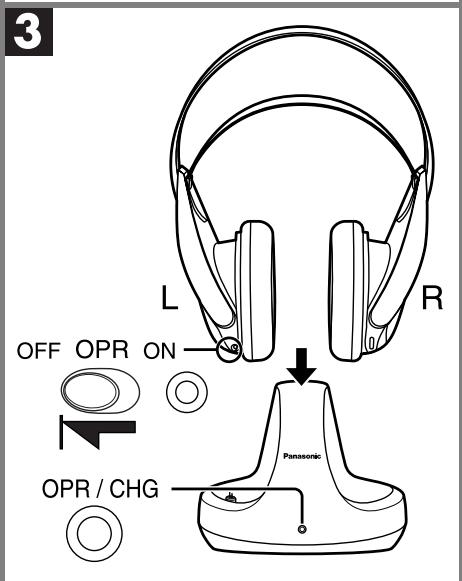

3 Kulaklığın OPR düğmesini kapatın ve vericiye yerleştirin.
Verici üzerindeki şarj etme pinleri soldaki yuvanın altında bulunan şarj kontaklarına geçecek şekilde kulaklığı vericiye yerleştirin.
OPR/CHG göstergesi yeşile döner ve şarj etmeye başlar.
Piller tam olarak şarj olduğunda gösterge söner.
- Yaklaşık şarj etme ve çalışma süresi
Şarj etme: 24 saat
Çalışma: 20 saat
A Kalan pil gücünü kontrol etmek için:
Piller zayıfladığında sol kulaklıktaki (L) OPR göstergesi sönükleşir veya söner. Pilleri şarj edin.
Pillerin hizmet ömrü:
Pilleri şarj ettikten sonra bile sol kulaklıktaki (L) OPR göstergesi sönükleşir veya sönerse piller hizmet ömrünü tamamlamıştır ve değiştirilmeleri gerekir.
2 adet nikel-metal hidrit şarj edilebilir pil (Parça no.: HHR-4AGE/2B).
Piller yaklaşık 500 kez şarj edilebilir. Şarj ettikten sonra bile pillerin çalışma süresi aşırı kısalırsa pilleri değiştirin.
Başvuru kaynağı olarak:
Kulaklığı beslemek için kuru piller de (R03/LR03, AAA) kullanılabilir.
Bu pilleri şarj etmeyi denemeyin.


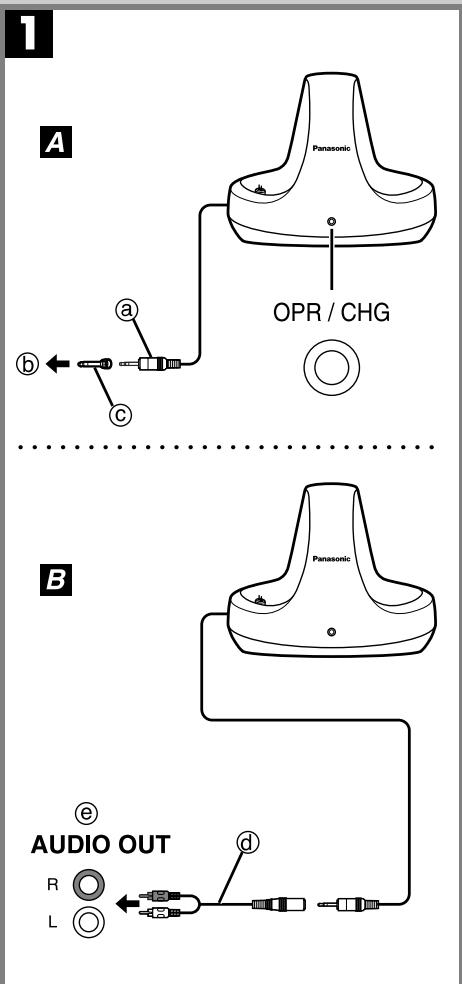

1 Vericinin görsel-işitsel cihaza bağlanması.
A Vericinin ses giriş fişi ⓐ cihazınızın üzerindeki 3,5 mm stereo mini kulaklık jakına ⓑ doğrudan bağlanabilir.
Kulaklık jaki büyükse (6,3 mm stereo) cihazınızla birlikte verilen 6,3 mm stereo standart fiş adaptörünü © kullanın.
⑥ Taşınabilir CD çalar, stereo kulaklık, radyo/kasetçalar, kişisel bilgisayar, v.b.
VEYA
B Vericiyi ekipmanın üzerindeki ses çıkışı stereo pin terminallerine ⓔ bağlamak için cihazla birlikte verilen adaptör kablosunu Ⓞ kullanın.
© Yükseltici, TV seti, video oynaticı, kasetçalar, DVD çalar, v.b.
2 Cihazla birlikte verilen AC adaptörü kullanarak vericiyi duvar prizine takın.
Cihaz uzun süre kullanılmayacaksa AC adaptörü prizden çıkarın.
AC adaptör bağlandığında cihaz bekleme modundadır. AC adaptör elektrik prizine bağlı olduğu sürece ana devrede daima “elektrik” vardır.
Not
Verici girdi aldığında OPR/CHG göstergesi kırmızı yanar. Vericiyi AC güç kaynağına sadece bağlamakla ışık yanmaz.
Yerleştirme
Bu cihaz radyo dalgaları kullanır.
Dalgalar 100 m'ye kadar gönderilebilir.
Not
Optimum şartlarda, kulaklık vericiden gönderilen net sinyalleri en fazla 100 m'ye kadar alabilir. Bu iki birim arasındaki metal ve diğer radyo dalgalarının varlığı daha kısa mesafede parazite neden olabilir. Vericiyi daha yakına getirerek, engelleri kaldırarak veya verici frekansını değiştirerek bu parazit ortadan kaldırılabilir (Bkz. sayfa 73).
Ara sıra vericinin kapsama alanı içindeki ölü noktalardan kaynaklanan parazitlere tanık olabilirsiniz. Doğal olaylarla ilgili bu durum her türlü radyo sinyaliyle olabilir ve bir arıza değildir. Ölü noktalardan kurtulmak için vericinin veya kulaklığın yeri değiştirilebilir.

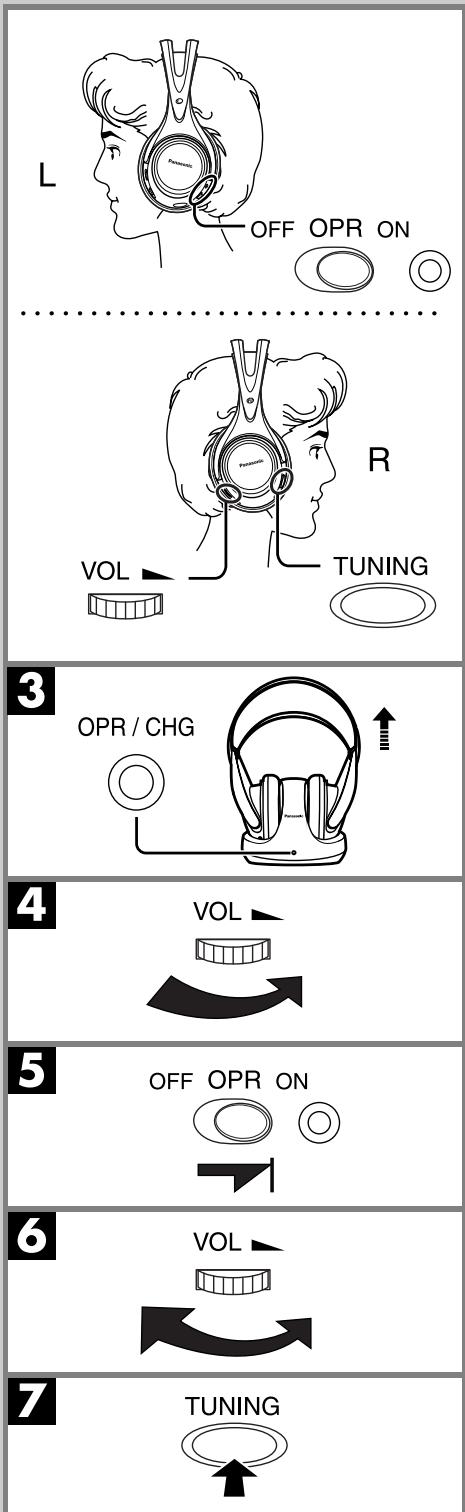

Çalıştırma
1 Vericinin bağlı olduğu cihazı açın.
2 Ses kaynağındaki sesi, ses bozulması olmayacak şekilde mümkün olduğu kadar açın.
Kaynak ses düzeyi düşük olduğu zaman ses gürültüden daha kolay etkilenir.
3 Kulaklığı vericiden çıkarın.
4 [VOL] düğmesini kullanarak kulaklığın sesini kısın.
5 [OPR] düğmesini “ON” pozisyonuna getirin.
OPR göstergesi kırmızı yanmaya başlar.
Kulaklığı takın.
6 Kulaklıktaki sesi ayarlayın.
7 Parazit varsa, azaltmak için [TUNING] düğmesine basın.
Frekans otomatik olarak ayarlanır.
Paraziti nasıl düşüreceğinizle ilgili daha ayrıntılı talimat için sayfa 73'e bakın.
Dinledikten sonra
① Kulaklığı çıkarın.
② [OPR] düğmesini “OFF” pozisyonuna getirin. OPR göstergesi söner.
③ Kulaklığı vericiye takın ve şarj edin.
4 Vericinin bağlı olduğu cihazı kapatın.
Not
- İşitme bozukluğunu önlemek için uzun süre dinlemekten kaçının.
- Cildinize doğrudan temas eden kulaklıklar rahatsız etmeye başladıysa kullanmayı bırakın.
Kullanmaya devam etmek ciltte tahrişe ve diğer alerjik reaksiyonlara sebep olabilir.
OTOMATİK GÜÇ AÇMA/KAPAMA fonksiyonuyla ilgili olarak:
Ses sinyali geldiğinde, verici açılır (OPR/CHG göstergesi kırmızı yanar.); 2 veya 3 dakika boyunca ses sinyali yoksa verici otomatik olarak kapanır. (OPR/CHG göstergesi söner.)
Bağlı cihazın ses düzeyi çok düşükse, bu fonksiyon çalışmaz. Ses bozulmasına neden olmadan sesi mümkün olduğu kadar açın.
Çalıştırma

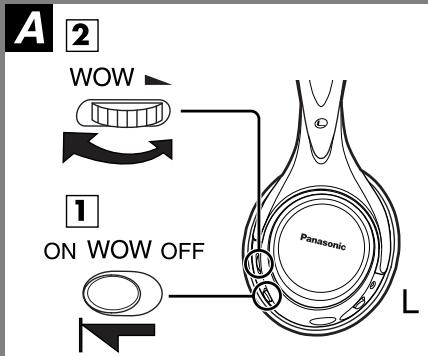

A "WOW" fonksiyonunun kullanımı
Bu fonksiyonun kullanımı aynı anda 3 boyutlu ses ortamı, zengin bir bas ve net bir ses elde etmenizi sağlar.
1 [WOW] düğmesini “ON” konumuna getirin.
2 [WOW] düğmesini çevirerek istediğiniz ses kalitesi konumuna getirin.
"WOW" fonksiyonunu iptal etmek için
[WOW] düğmesini "OFF" konumuna getirin.
B Aliş hala zayıfsa
Vericiden gelen radyo dalgaları başka radyo dalgalarıyla karışıyor olabilir. Alışı güçlendirmek için frekansı değiştirebilirsiniz. Cihazı kablosuz bir telefonun yanında kullanırsanız telefon parazite neden olabilir.
1 [CHANNEL] düğmesini kullanarak başka bir kanal seçin.
2 Frekansı otomatik olarak ayarlamak için [TUNING]'e basın.
Not
Vericiden ses sinyalleri gönderilmese bile bazı ses ve gürültüler duyulabilir.
-Bu sembol varsa-
Kullanılmayan Elektrikli ve Elektronik Aletlerin Elden Çıkarılmasına İlişkin Bilgi (bireysel kullanıcılar)
Ürünlerde ve/veya ürünle birlikte gelen dokümanlarda yer alan bu simge, ömrü sona ermiş elektrikli ve elektronik ürünlerin genel ev çöpüne karıştırılmaması gerektiğini ifade eder.
Uygun biçimde toplanmaları, işlenmeleri ve geri dönüştürülmeleri için lütfen bu tür ürünleri, bunlar için öngörülen ve ücretsiz olarak kabul edilen toplama noktalarına götürün. Ayrıca bazı ülkelerde eski ürününüzü, yeni eşdeğer bir ürün satın aldığınız yerel satıcınıza teslim edebilirsiniz.
Ürünün doğru bir şekilde elden çıkarılması, değerli kaynakları korumaya yardımcı olacak ve yanlış biçimde atık gidermenin insan sağlığına ve çevreye verebileceği olası negatif etkileri öndleyecektir. Çevrenizdeki en yakın toplama noktasına ilişkin daha ayrıntılı bilgi almak için lütfen yerel yetkililere başvurun.
Ürünlerin uygun biçimde elden çıkarılmaması durumunda, ilgili ülkenin yasal düzenlemelerine bağlı olarak cezalar uygulanabilir.
Avrupa Birliği dahilindeki kurumsal kullanıcılar için
Elektrikli ve elektronik aletleriniz elden çıkarmak istiyorsanız, ayrıntılı bilgi için lütfen satıcınıza veya tedarikçinize başvurun.
Avrupa Birliği dışındaki ülkelerde atık gidermeye ilişkin bilgi
Bu simge yalnızca Avrupa Birliği sınırları içerisinde geçerlidir.
Bu ürünü elden çıkarmak istiyorsanız, lütfen yerel yetkililere veya satıcınıza başvurun ve uygun atık giderme yöntemi konusunda bilgi alın.
Servis talebinde bulunmadan önce aşağıdaki kontrolleri yapın. Bazı kontrol noktalarından şüpheniz varsa ya da tabloda önerilen çözümler sorunu gidermiyorsa talimatlar için satıcınıza danışın.
| Sorun | Olası neden(ler) | Önerilen çözüm yolu | Sayfa |
| Ses yok. | Vericinin bağlı olduğu ünite açık mı? | Üniteyi açın. | 72 |
| Ünite ve verici bağlı mı? | Üniteyi doğru bir şekilde bağlayın ve fişlerin düzgün bir şekilde takılı olduğundan emin olun. | 71 | |
| Ses çok mu zayıf? | Verici kulaklık jakına bağlıysa bağlı ünitenin sesini açın. | 72 | |
| Kulaklığın sesini açın. | 72 | ||
| Seste bozulma var. | Ses sinyalinin giriş seviyesi çok mu yüksek? | Verici kulaklık jakına bağlıysa bağlı ünitenin sesinin azaltın. | 72 |
| Aşırı gürültü. | Verici ile kulaklık arasında bir engel var mı? | Engeli ortadan kaldırın, vericinin yerini değiştirin veya konumunuzu değiştirin. | 71 |
| Diğer radyo dalgaları vericinin dalgalarını engelliyor mu?Verici frekansı ve alıcı frekansı doğru olarak ayarlanmış mı? | Vericinin [CHANNEL] düğmesini kullanarak verici frekansını değiştirin ve daha sonra frekansı otomatik olarak ayarlamak için kulaklıktaki [TUNING]’e basın. | 73 | |
| Ses sinyalinin giriş seviyesi çok mu düşük? | Verici kulaklık jakına bağlıysa bağlı ünitenin sesinin açın. | 72 | |
| Ses yok, seste bozulma var veya aşırı gürültü var. | OPR göstergesi dönüşleşmiş veya tamamen sönmüş mü? | Piller boşalmış. Pilleri şarj edin. Şarj ettikten sonra gösterge sönük yanmaya devam ediyorsa pillerin ömrü bitmiştir, değiştirilmeleri gerekir. | 70 |
Yüzeyler kirliyse
Cihazı temizlemek için yumuşak, kuru bir bezle silin.
- Cihazı temizlemek için asla alkol, tiner veya benzin kullanmayın.
- Kimyasal olarak işlenmiş bezi kullanmadan önce, bezle birlikte gelen talimatları dikkatlice okuyun.
Teknik özellikler
Genel
Modülasyon sistemi
Stereo frekans modülasyon sistemi
| Taşıyıcı frekansı | 863-865 MHz |
| İletim mesafesi | 100 m'ye kadar |
| Bozulma faktörü | %1 (1 kHz'de) |
RF Verici
| Güç kaynağı | DC 12 V, 150 mA(cihazla birlikte verilen AC Adaptör kullanılır) |
| Boyutlar | Çap 150 mm x Yükseklik 126 mm |
| Ağırlık | 270 g (yaklaşık) |
| Kablo uzunluğu | Yaklaşık 2,2 m |
RF Kulaklık
| Frekans yanı | 18-22.000 Hz |
| Güç kaynağı | DC 2,4 V: 2 adet nikel-metal hidrit şarj edilebilir pil veya DC 3 V: 2 x R03/LR03 (AAA) pil |
| Boyutlar (Genişlik x Yükseklik x Derinlik) | |
| 190 mm x 235 mm x 96 mm | |
| Ağırlık | Yaklaşık 245 g (piller hariç) |
Yaklaşık şarj etme ve çalışma süresi
Şarj etme: 24 saat
Çalışma: 20 saat
Not
Pilin gerçek ömrü çalışma koşullarına bağlıdır. Ürünün teknik özellikleri haber verilmeden değiştirilebilir.
