ประเภทผลิตภัณฑ์	เครื่องซักผ้าฝาหน้าแบบตั้งอิสระ
รุ่น	RP1329AN7S
ยี่ห้อ	LG
ประเภทการติดตั้ง	ตั้งอิสระ
ความจุ (กก.)	9 กก.
ความเร็วปั่นหมาดสูงสุด (รอบต่อนาที)	1400 รอบ/นาที
ขนาด (สูง x กว้าง x ลึก) (มม.)	850 x 600 x 600
น้ำหนัก (กก.)	67 กก.
ชั้นประสิทธิภาพพลังงาน	A+++
ชั้นประสิทธิภาพการซัก	A
ชั้นประสิทธิภาพการปั่นแห้ง	B
ระดับเสียงขณะซัก (เดซิเบล)	52 dB
ระดับเสียงขณะปั่นหมาด (เดซิเบล)	74 dB
ปริมาณการใช้น้ำต่อปี (ลิตร)	9900 ลิตร
ปริมาณการใช้พลังงานต่อปี (กิโลวัตต์ชั่วโมง)	200 kWh
ประเภทมอเตอร์	อินเวอร์เตอร์ไดเรกไดรฟ์
ฟังก์ชันไอน้ำ	ใช่ (TrueSteam)
AI DD (ปัญญาประดิษฐ์ไดเรกไดรฟ์)	ใช่
จอแสดงผล	LED
ล็อคป้องกันเด็ก	ใช่
การตั้งเวลาเริ่มต้นล่าช้า	สูงสุด 19 ชั่วโมง
การทำความสะอาดตัวเอง	ใช่ (ทำความสะอาดถัง)
การวินิจฉัยอัจฉริยะ	ใช่

คำถามที่พบบ่อย - RP1329AN7S LG

ฉันจะติดตั้งเครื่องซักผ้า LG RP1329AN7S ได้อย่างไร?

ตรวจสอบให้แน่ใจว่าเครื่องวางอยู่บนพื้นผิวที่ เรียบและแข็งแรง ถอดสลักขนส่งก่อนการใช้งานครั้งแรก เชื่อมต่อท่อน้ำเข้ากับก๊อกน้ำ เย็น และเสียบปลั๊กไฟเข้ากับเต้ารับที่มีสายดิน สำหรับขั้นตอนโดยละเอียด โปรดดูส่วนการติดตั้งในคู่มือ

ฉันจะทำความสะอาดถังใส่น้ำยาซักผ้าได้อย่างไร?

กด ปุ่มปลดล็อค ภายในถังแล้วดึงออก ล้างด้วยน้ำอุ่นและทำความสะอาดช่องด้วยแปรงขนนุ่ม ใส่กลับเข้าไปและปิดให้สนิท ควรทำทุก 2-3 เดือน เพื่อป้องกันการสะสมของคราบ

รหัสข้อผิดพลาด 'OE' หมายถึงอะไร?

รหัสข้อผิดพลาด OE บ่งบอกถึง ปัญหาการระบายน้ำ ตรวจสอบว่าท่อระบายน้ำมีการหักงอหรืออุดตัน และตรวจสอบให้แน่ใจว่าตัวกรองปั๊มระบายน้ำสะอาด หากปัญหายังคงอยู่ ให้ติดต่อ ฝ่ายสนับสนุนของ LG

ฉันสามารถใช้น้ำยาฟอกขาวกับเครื่องซักผ้านี้ได้หรือไม่?

ได้ แต่ควรใช้ น้ำยาฟอกขาวชนิดน้ำ ในช่องซักหลักเท่านั้น อย่าผสมกับน้ำยาซักผ้าอื่นๆ หลีกเลี่ยงการเติมมากเกินไปเพื่อป้องกันความเสียหายต่อเสื้อผ้าและเครื่อง

ฉันจะเปิดใช้งานฟังก์ชันล็อคป้องกันเด็กได้อย่างไร?

กดและค้างไว้ที่ ปุ่มล็อคป้องกันเด็ก (มักมีสัญลักษณ์แม่กุญแจ) เป็นเวลา 3 วินาทีจนกว่าไฟแสดงสถานะจะสว่างขึ้น หากต้องการปิดใช้งาน ให้ทำซ้ำขั้นตอนเดียวกัน ฟังก์ชันนี้ป้องกันการกดปุ่มโดยไม่ตั้งใจระหว่างรอบการทำงาน

ความจุโหลดสูงสุดสำหรับรอบผ้าฝ้ายคือเท่าไร?

โหลดสูงสุดที่แนะนำคือ 9 กก. สำหรับผ้าฝ้าย การบรรทุกเกินอาจส่งผลต่อประสิทธิภาพการซักและการปั่นหมาด ตรวจสอบคู่มือสำหรับขีดจำกัดโหลดเฉพาะรอบ

ฉันควรใช้งานรอบทำความสะอาดถังบ่อยแค่ไหน?

LG แนะนำให้ใช้รอบ Tub Clean ทุก 2-3 เดือน เพื่อขจัดคราบน้ำยาซักผ้าและแบคทีเรีย ใช้ ยาเม็ดทำความสะอาดถังของ LG หรือน้ำยาฟอกขาว 1 ถ้วย (โดยไม่มีเสื้อผ้า)

ฟังก์ชัน AI DD ทำอะไร?

AI DD ใช้เซ็นเซอร์ในตัวตรวจจับน้ำหนักและความนุ่มของผ้า จากนั้นปรับ การเคลื่อนไหวการซัก โดยอัตโนมัติเพื่อการดูแลที่ดีขึ้นและการสึกหรอน้อยลง ช่วยยืดอายุการใช้งานของเสื้อผ้าของคุณ

ทำไมเครื่องของฉันสั่นมากเกินไป?

ตรวจสอบว่าได้ถอด สลักขนส่ง ออกแล้ว ตรวจสอบให้แน่ใจว่าเครื่องอยู่ในระดับ เรียบ โดยปรับขา นอกจากนี้ หลีกเลี่ยงการบรรทุกเกินและตรวจสอบให้แน่ใจว่าพื้นมั่นคง

ฉันจะรีเซ็ตเครื่องหลังจากไฟฟ้าดับได้อย่างไร?

เพียงกด ปุ่มเปิด/ปิด เพื่อปิดและเปิดอีกครั้ง หากรอบการทำงานถูกขัดจังหวะ ให้เลือกรอบที่ต้องการแล้วกด เริ่ม/หยุดชั่วคราว เครื่องจะดำเนินการต่อจากจุดที่หยุดถ้าเป็นไปได้

คู่มือผู้ใช้ RP1329AN7S LG

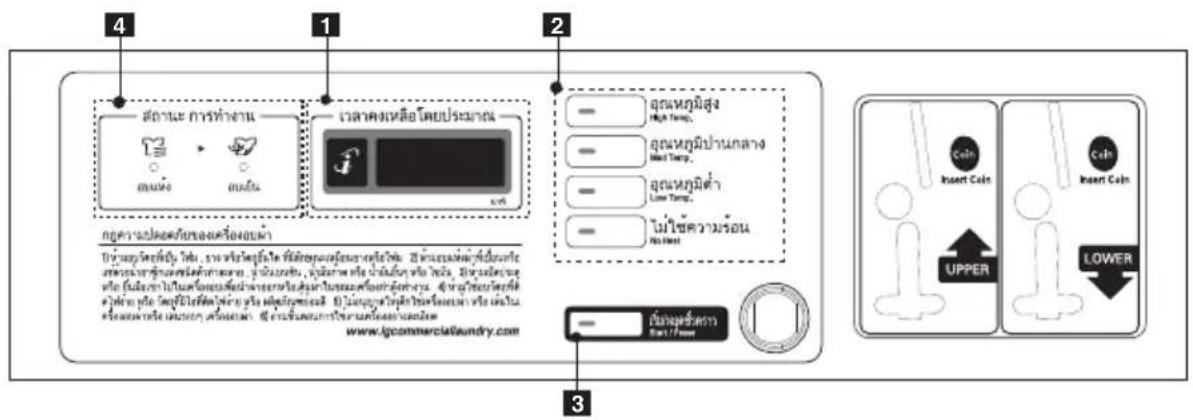

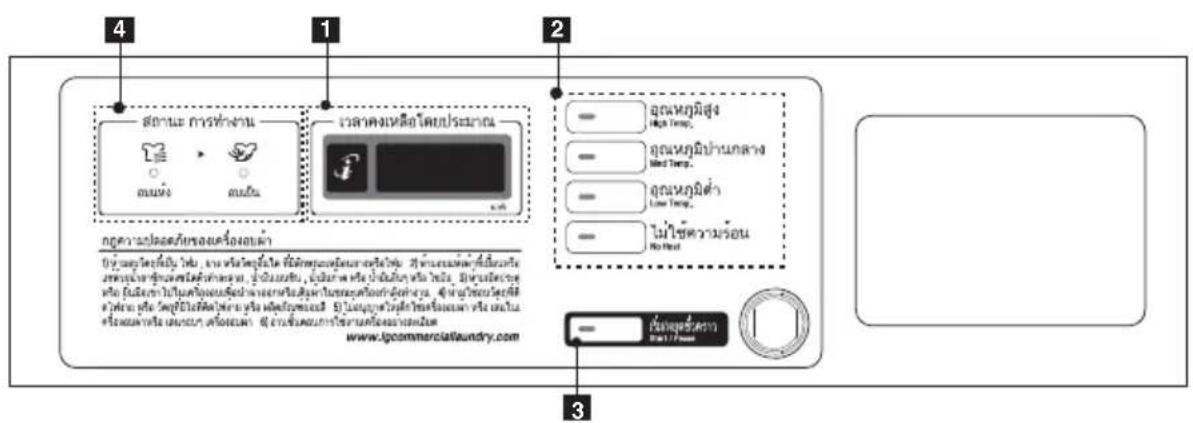

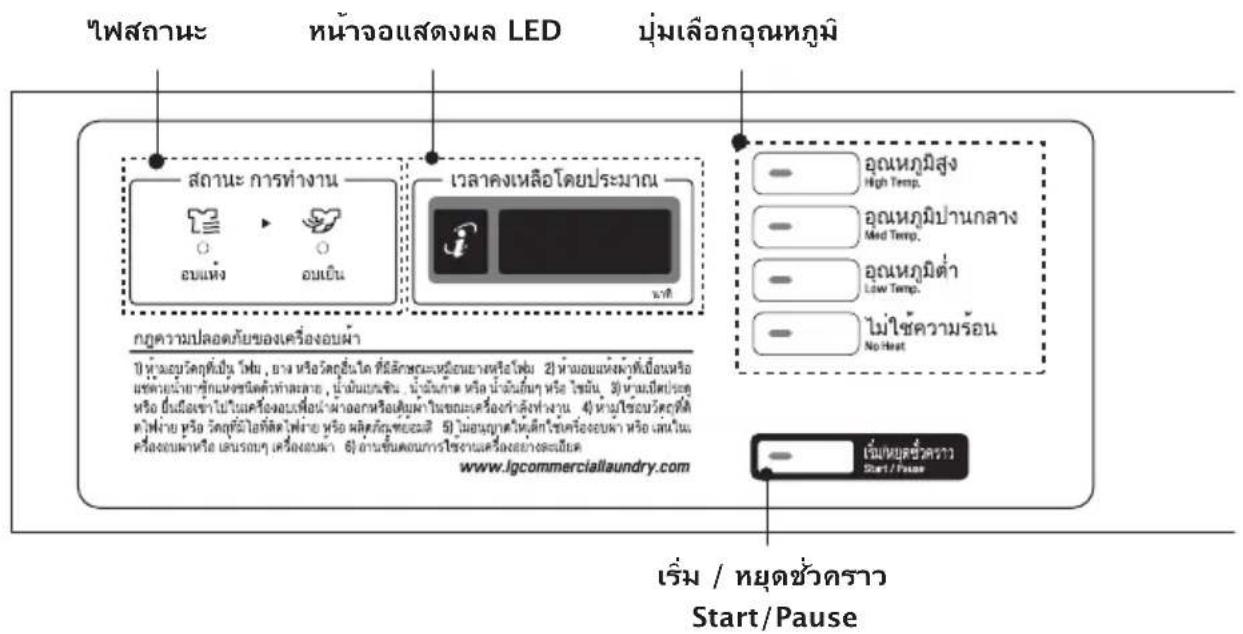

Start/Pause button

Display LED

คู่มือการใช้งานสำหรับเจ้าของ

เครื่องอบรมผ้าใช้ในเชิงพาณิชย์

ก่อนำเนินการติดตั้งเครื่อง, วิปรดอ่านวิธีการอย่างละเอียด ซึ่งจะกำหวัง่าย ต่อการติดตั้งและแน่ใจได้วาถำเนินการติดตั้งเครื่องอบผ้าโดยอย่างถูกต้องแล ะปลอดภัย วิปรดเก็บคู่มื่อนี้ไว้กลเครื่องอบผ้าหลังจากทำการติดตั้งเสร็จแล้ว เพื่อใช้สำหรับการอางอิงในอนาคต

รุ่น

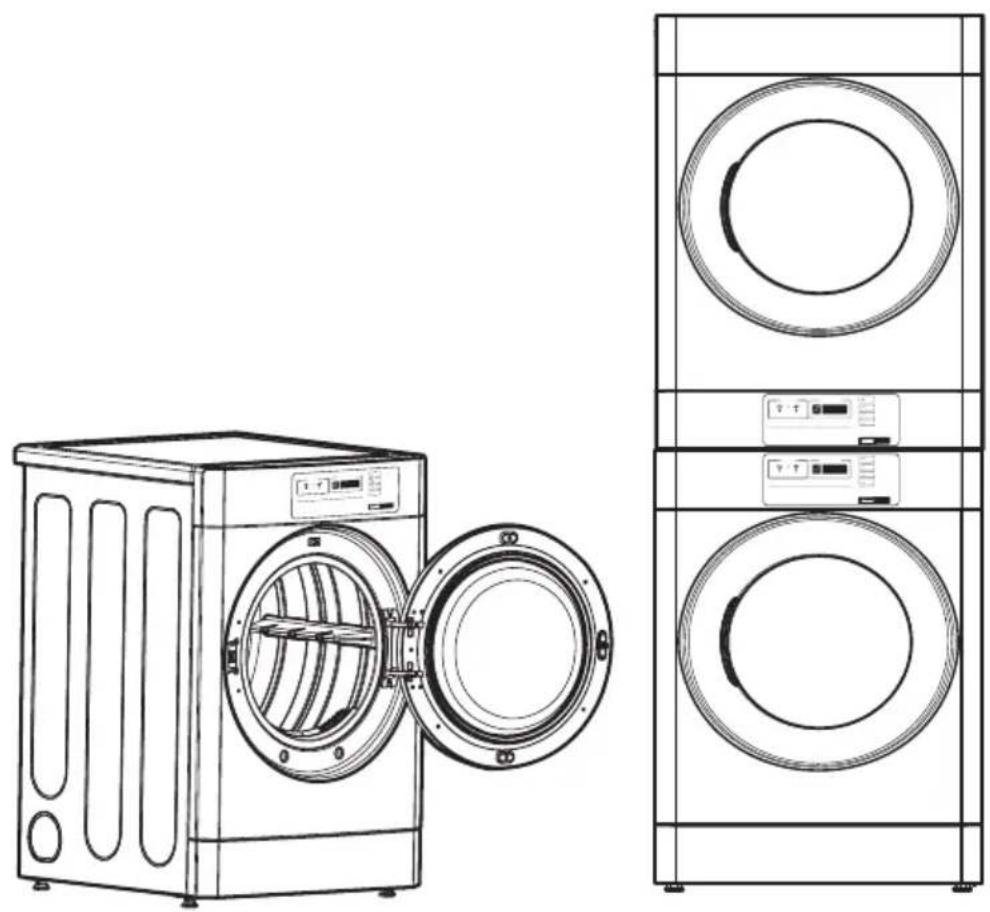

ประสิทธิภาพที่ริดดเด่น

เครื่องอบผ้ามีความจุสูงสุด ใช้วลาอบผ้ารวดเรื้อ ทำงานเกี่ยม และประหยัดพลังงาน

การออกแบบแนวศิลปะ

แพงควบคุมหน้าเป็นแนวทางน์สมัย และ ประตูตู้อบเป็นกระจกใส่บานใหญ่ แบบลําสมัย

ใช้งานง่าย

ตัวเลือกและฟังก์ชันการทำงานทั้งหมดถูกออกแบบให้ง่ายต่อการใช้งาน

มีความจุฬิเศษ

ขนาดถังอบที่ใหญ่ชั้นช่วยลดปัญหารอยยับและผ้าพันกันจากการอบ

คำแนะ^nำความปลอดภัยที่สำคัญ

อ่านคำแนะ^nำด้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

⚠️คำเตือน

เพื่อความปลอดภัยของทาน ควรปฏิบัติตามคำแนะนำที่แสดงในคู่มือการใช้งานเล่มนี้เพื่อบ้องกันการเกิดเพลงใหม่หรี่ อาการระเบิด, ไฟฟ้าช้อต, เครื่องอบผาเสียหาย, บุคลอื่นได้รับอนตรายหรือกำหนดบุคลอื่นๆ หรือท่านเสียชวิตใด

ความปลอดภัยของท่านและความปลอดภัยของตนเอง ๆ นั้นมีความสำคัญมาก

เราไตจัดเตรียมขอความด้านความปลอดภัยที่สำคัญไวหลายขอในหนังสื่อคูมีอฉบับนี้และที่เครื่องของทานควร obtainedและปฏิบัติตามขอความด้านความปลอดภัย ทั้งหมด

นี่เป็นสัญลักษณ์ของการแจ้งเตือนความปลอดภัย

สัญลักษณขอุ่งการแจ้งเตือนท่านถึงอันตรายที่อาจเกิดขั้นที่สามารถทำให้ท่านเสียชวิตหรือเป็นอันตรายต่อบ คคลอื่นๆ ได้ขอความด้านความปลอดภัยทั้งหมดจะใช่ สัญลักษณแจ้งเตือนอันตราย และตามด้วยขอความ ว่า “อันตราย” “คำเตือน” หรือ “ข้อคารระวัง”

ความหมายของคำเหล่านี้ คือ:

อันตราย

ทานจะถูกกำitheเสี่ยชวิตหรือไดรับบาดเจ็บสำหัสใดภาคทานไม่ปฏิบัตตามคำแนะนำ้ทันที

⚠️คำเตือน

ทานอาจไดรับบาดเจ็บเพียงเล็กน้อยหรืออาจทำให้ เกิดความเสี่ยหายต่อผลิตภัณฑ์ถ้าหากท่านไม่ปฏิบัติตามคำแนะนำนี้

ข้อควรระวัง

ทานอาจไดรับบาดเจ็บเพียงเล็กน้อย หรืออาจกำให้เกิดความเสี่ยหายต่อผลิตภัณฑ์กําหากท่านไม่ปฏิบัติตามคำแนะนำข้อความความปลอดภัยทั้งหมดจะบอกท่านถึงสั่งที่เป็นอันตรายที่อาจเกิดข้น วิธีการลดโอภาสของการบาดเจ็บ และสิ่งที่จะเกิดขั้นหากไม่ได้ปฏิบัติตามคำแนะนำ

เครื่องใช้ไฟฟ้าขนิดนี้สามารถใช้งานได้รดยเดี่ กที่มีอายุตั้งแต่ 8 ปีข้นไป รวมถึงบุคคลที่มีความ บทกรองทางรางกาย ประสําทส์มุผัส หรือจิตใจ, หรือขาดประสบการณ์และความรู ถาบดคลเหลวน อยู่ในการดูแลและไตรับคำแนะนำเกี่ยวกับการใช่ง านเครื่องใช้ไฟฟ้าชินน้อยางปลอดภัยและเขาใจอ নตรายที่อาจจะเกิดขืน เด็กไมควรเลนเครื่องใช้ ไฟฟ้าชินนี้ เด็กไมควรทำความสะอาดและซ่อม Produce งรดยปราศ์จากการควบคุมตูแล

ไม่ควรให้เด็กที่มีอายุทำกว่า 3 ป่อยู่ไกลเครื่องอบผ้า เว้นเตอยู่ในการดูแลตลอดเวลา

คำแนะนำความปลอดภัยที่สำคัญ อ่านคำแนะนำด้านล่วงนี้ทั้งหมดก่อนใช้งาน

การป้องกันความปลอดภัยข้นพื้นฐาน

⚠️คำเตือน

ทานสํามารรถปฏิบัติตามช้อระวังเบื้องต้นรวมทั้งคำแนะ^nำที่แสดงในด้านล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลงไหม, ไฟฟ้าช็อตหรือกําให้ผู้อื่นได้รับอันตรายเมื่อใช้งานเครื่องชักผ้าเครื่องนี้

• จำนวนคำแนะ^nำหังหมดก่อนใช้งานเครื่องอบผ้า
• ก่อนการใช้งาน, เครื่องอบฬาจะต้องทำการติดตั้งอย่างเหมาะสมตามรายละเอียดในคู่มือนัก่อน
• ไม่ควรรอบผ้าที่เป้อนน้ำมันพืชในเครื่องอบผ้า ผ้าที่เป้อนนุ้ํามันพืชจะทำปฏิกิริยาเคมีอาจส่งผลให้เกิดไฟไหม youth
• ไม่ควรรอบแห้งผ้าที่ก่อนหุน้ําได้กำหนดความสะอาด, ซัก แข่ หรือ หยดดวยน้ํามันเบนชื่น , น้ํายาขักแห้งขุ้นิดตัว focalละลาย หรือวัตถุไวไฟ หรือระเบิดใด จากการที่มีสารระเหยออกมาเภอให้เกิด 以此ว่าไฟหรือระเบิด
• ไม่ควรยืนมือเข้าใบในเครื่องอบผ้า ในขณะที่ถังอบหรือส่วนประกอบอื่นๆ กำลังหมุนอยู
• ไม่ควรซ่อมแซมหรือเปลี่ยนอะไรหล่ของเครื่องอบผ้า หรือพยาขามุ่ำการซ่อมแซมส่วนประกอบใด ๆ ของเครื่องอบผ้า ยกเว้นปฏิบัติตามคําแนะนําที่ผู้ส่งใน ส่วนของการปํารงรักษาหรือในส่วนของการแก้ไขปัญหาเบื้องตน ซึ่งทวนุสามารถกําความเข้าใจและสามารถกําการปฏิบัติ์ไต้ด้วยตนเอง
• ไมู่ควรแก้ไขหรือปรับเปลี่ยนระบบควบคุมของเครื่องอบรมผ้า
• ก่อนทำการเคลื่อนย้ายเครื่องอบผ้าไปเข้ารับบริการช่อ มหรือนำไปทั้ง ให้อาประดูเครื่องอบผ่าออก
• ไม่ปล่อยให้เด็กเล่นบนเครื่องอบผ้า เล่นดาวในถังอบ จำเป็นตุ่องให้การดูแลเด็กอย่างไกลซัด เมื่อต้องใช้เครื่ องอบผ้าไกลกับเด็ก
• ไม่ควรใช้น้ํายาปรับผ้านุ่มหรือผลิตภัณฑักจัดไฟฟ้าสกิต ยกเว้นที่แนะบำโดยโรงงานผู้ผลิตน้ํายาปรับผ้านุ่มหรือ ผู้ผลิตเครื่องอบผา
• ไม่ใช้อบแห้งวัตถุที่เป็นโพ้มยาง หรือ วัตถุที่มีลักษณะ ผิวสัมผัสเหมือนกับวัตถุที่ผลิตจากยาง

• ดูแลรักษาพุ้นที่โดยรอบในส่วนท่อระบายอากาศห รื่อพื้นที่ไกลเคียงใหญ่ราคาจาก กลุงโยผา ผุ่น และ ความสกปรก

• ภายในของเครื่องอบรมฯ และ Accessoriesอากาศจะต้องมีกำหนดระยะเวลาของการกำความสะอาดโดยเจ้าหนาที่ได้รับการฝึกอบรมแล้ว

• ไม่คารติดตั้ง หรือ เก็บเครื่องอบผ้าไว้ในสถานที่โดนแสงแตดโดยตรง หรือ โดยฝน
• หมู่นัตราวจเช็ดวัตถุแปลกปลอมที่ตกค้างอยู่ภายในเครื่องอบผ่า
• ทำความสะอาดตู้แกรงตู้กี่ยวก่ ก่อนหรือหลังใช้งานเครื่องอบผ่าทุกครั้ง
• ผ้าที่สกปรด้วย วัตถุ่ําพวกน้ํามันเก็บข้าว , อะชีโตน , แอลกอ์อล , น้ํามันเบนชัน , น้ํามันภาด, น้ํายาก็จตรอยเปื่อน , ยางสน , ไขมัน และ สํารกําจัดไขมัน ควรจะต้องชักด้วยน้ํารอน กับผงซักฟอกชนิดพิเศษ กอนที่จะนํามอบตายเครื่องอบผา
• วัตถุจําพวก โพมยาง (โพมก็จากน้ํายาง), หมวกคลุมอาบน้ํา, ผาช์นิตกลันน้ํา, วัตถุที่เคลื่อบด้านหลังดวยน้ํายาง, เสื่อผา หรือ ปลอกหมุอนที่บุตวยวิโพมน้ํายาง ไม่สามารถป์นอนแหงใด
• น้ํายาปรับผ่านุ่มหรือผลิตภัณฑ์ไกลเคียง ควรจะใช้จำเพาะตามคำแนะナーการใช้งาน
• ช่วงสุดหายของการปั่นอยแห่ง มุการปุ่นโดยไม่ใช้ความร้อน (ปุ่นให้เย็นลง) เพื่อที่จะแน่ใจไตว่าอุณหภูมิที่หลงเหลืออยู่จะไม่กําความเสี่ยหายให้กับผ้า
• สําหรับเครื่องใช้ไฟฟ้าประเภท Y ตามเอกสารแนบ ภาส์ย์ไฟเกิดข้ารตุ จะก็าการเปลี่ยนสุ้ย์ไฟใหม่จากบริษัทผูผลิต ตัวแทนผู้ใหบริการ หรือ ผู้เชี่ยวชาญ เ เพื่อหลักเลี้ยงอันตรายที่อาจเกิดชั้นได้
• หามยุตินเครื่องอบผ้าโดยไม่มี แผนกรองใยผ้าและหามใช่ แผนกรองใยผาที่เปียกอยู

⚠️คำเต็อุ่น

หาหมยุตเครื่องอบรมฝากครบเวลาทำงาน ยกเว้นแต่มีการนำผาออกอย่างรวดเร็ว และทำการกระจายผ้า ซึ่งจะ"—ให้ความร้อนในถังอบลดลง

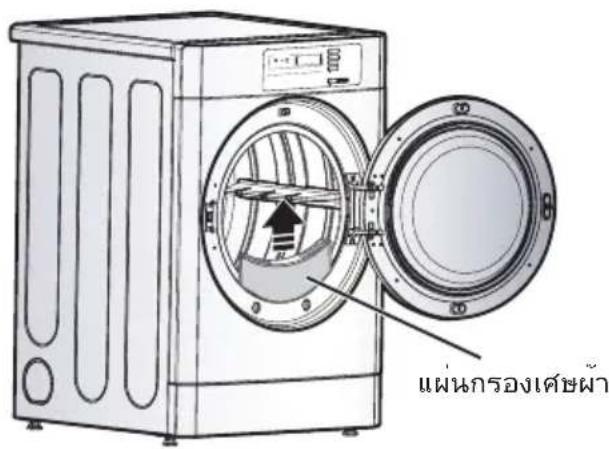

• ตะแกรงดักไยผ้าจะต้องทำความสะอาดทุกครั้งที่มีการใช้งาน
• หามปลอยใหม่โยผาสะสผอยูรอบ ๆ ถังอบผา
• การติดตั้งทุoriระบายอากาศจะตองพอใจเพื่อปองกันปรากฏการณ安稳์ไหลยอน เขาสูถังอบทำใหญ่เกิดการไหม
• เครื่องอบรมผ้าช์นิดใช้ไฟฟ้า ความจุส่งสุดอยู่ที่ 10 Kg
• เครื่องอบผาช์นิดใช่แกส ความจุสูงสุด คือ 10.2 Kg

• เครื่องใช้นี้ไม่ไดผลิตมาสําหรับการใช้งานโดย บุคคลที่ชั่ง (รวมถึง เด็กๆ) ผู้ที่ที่มีความบอกพรอ งทางร่างกาย , ทางประสําทส้มผัส หรือ ทางจิต หรือผู้ที่ขาดความรู้ใช้ อยางนโยบายจะต้องมีผู้โครงการดูแล หรือ ไดรับการแนะนําวิธีการใช้

• ฟุวกเด็กๆ จะต้องได้รับการแนะなければならないไห้เลนกับตัวเครื่องอบรม ผา

• เครื่องขักผานี้ไม่ให้เด็ก หรือ ผู้ที่มีความบุกพร่องทางร่างกาย , ทางบุระสาหูสัมผัส หรือ ทางจัด หรือผู้ที่ขาดความรู้ใช้อย่างนอยจะตองมีผู้ใหการดูแล หรือไดรับการแนะนําวิธ์การใช่
• เครื่องอบผาไม่ควรใช้ ถามีการใช้สารเคมือตสาหกรรมในการทำความสะอาด

คำแนะนำความปลอดภัยที่สำคัญ

อ่านคำแนะ^nำด้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

การทำลายซากเครื่องอบรมผ้าเก่า

1. อุปกรณ์ไฟฟ้าทุกชนิด และ ผลิตภัณฑ์เครื่องใช้ไฟฟ้าอิเล็กทรอนิคส์ ควรจะทั้งโดยแยกออกจากขยะเหต์บาล ที่มีการอํานายความสะดวกด้านการเก็บขยะ โดยผู้ได้รับอนุญาตจากรัฐบาลหรือเหต์บาลท้องถ่น
2. การจัดเก็บขยะที่ถูกต้องของเครื่องใช้อันเก่า จะช่วยป้องกันการเกิดความผิดพลาดที่ สำดัญต่อสิ่งแวดลอมและสุขภาพต่อมนุษย์
3. สำหรับข้อมูลที่เพิ่มเติมของเกี่ยวกับการทั้งผลิตภัณฑ์อันเก่า กรุณาติดต่อกับเจ้าหน้าที่ที่กำหนดที่กําจัดขยะเสียหรือ ติดต่อร้านที่คุณซื้อผลิตภัณฑ์

■ สั่งที่ไม่ครอบคลุม

การใหญ่แนะนําเกี่ยวกับผลิตภัณฑ์ที่บานของทาน

หากผลิตภัณฑ์ตอกับแรงดันไฟฟ่านอกเหนือจากที่แสดงในมาตรวัด

หากความผิดพลาดเกิดจากอุบัติเหตุ ความละเอีย หรือ การใช้งานผิดประเภท

หากความผิดพลาดเกิดจากเหตุผลที่นอกเหนือจากการใช้งานภายในประเทศไทยในประเทศไทยบริการใช้งานตามคูมือใช้งาน

หากความผิดพลาดเกิดจากสัตว์หรือแผลงรบกวน เช่น หนู แผลงลําบ หรืออื่นๆ

เสียงหรือการสั่นสะเทือนที่ถือว่าเป็นปกติ เช่น เสียงการปล่อยน้ำ เสียงการปั่น หรือ เสียงเตือน

การปรับเปลี่ยนการติดตั้งใหญกตอง เช่น ปรับระดับการปลอยน้ำ

การบํารุงรักษาหว้าไปที่แนะนําในคู่มือ

การน้ำวัตถุหรือสํารแปลกปลอมออกจากเครื่อง รวมไปถึงเครื่องสู่บน้ำและท่อลม ตัวอย่างเช่น กรวด เล็บ โครงเสื้อใน กระดม หรืออื่นๆ

เปลี่ยนฟ้าส์หรือแก้ไขระบบการเดินสายไฟหรือระบบประปาของบ้าน

แก้ไขการซ่อมแซ่มที่ไม่ได้รับอนุญาต

ความเสียหายที่เป็นผลมาจากการใช้งานส่วนบุคคล

หากผลิตภัณฑลูกใช้ในเชิงพาณิชย จะไม่มีการประกัน

(ตัวอย่าง สสถานที่ลําธารณะ เช่น หองน้ำลําธารณะ หองพัก ศูนย์ฝึกอบรม หอพัก)

หากผลิตภัณฑ์ถูกติดตั้งนอกอาณาเขตการใหบริการปกติ คาดินทางไปซ่อมบํารุงหรือเปลี่ยนอะไรจะถูกคิดเพิ่มเติม

อ่านคำแนะ^nำต้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

⚠️คำเตือน

ท่านสามารถปฏิบัติตามชอระวังเบื้องตนเองรวมทั้งคำแนะ bipำที่แสดงในด้านล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลิงไหม ไฟฟ้าซื้อต หรือกําให้ผู้อื่นไดรับอนัตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้

- ห้ามเก็บหรือใช้น้ํามันเชื่อเพลงหรือภาษีและของเหลวที่สามารถติดไฟได้ใกล้เครื่องใช้ไฟฟ้าชั่นนี้หรือเครื่องใช้ไฟฟ้าอื่นๆ

- ผู้ติดตั้งและไทบริการต้องเป็นผู้ที่มีคุณสมบัติเหมาะสม ตัวแทนผู้ไทบริการ หรือผู้จัดจำหนายภาช

สิ่งที่ควรกำหนดได้กลิ่นภาษี (สำหรับเครื่องอบผ้าด้วยภาษี)

1. ท้ามจุดไม่ขึ้นหรือบุหรี่ หรือเปิดเครื่องใช้ไฟฟ้า หรืออุบกรณ์ที่ใช้ภาซเป็นเช้อเพลง

2. ท้ามแตะต้องสวิทย์ไฟฟ้า ท้ามใช้โทรศัพท์ภายในตัวอาคาร

3. ใหญ่พักอาศัยออกจากอาคาร

4. ติดต่อผู้จัดจำหน่ายกําชโดยใช้โทรศัพท์ของเพื่อนบ้าน ปฏิบัติตามคําแนะนําของผู้จัดจำหน่ายกําชด้วยความระมัตระวัง

5. หากไม่สามารถติดต่อผู้จัดจำหน่ายก็าซ์ได้ ให้เรียกพนักงานดับเพลิง

คำแนะนำความปลอดภัยที่สำคัญ

อ่านคำแนะ^nำด้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

⚠️คำเตือน

ทานสามารถปฏิบติตามขอระวังเบื้องตนเองรวมทั้งคำแนะ^nำที่แสดงในด้านล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลิงไหม，ไฟฟ้าช้อตร์รักาไหผู้อันได้รับอนัตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้

คำแนะนำเกี่ยวกับสายดิน

เครื่องใช้ไฟฟ้าเครื่องนี้ต้องต่อสายดิน ในกรณุที่เครื่องอบผ้ากํางานผิดปกติหรือเสี่ย สายดินจะช่วยลดกระแสไฟฟ้า ที่เกิดจากไฟฟ่าช็อต ได้โดยสร้างทางสำหรับด้านกระแสไฟฟ้า เครื่องอบ ผ้าเครื่องนี้ประกอบด้วยสายไฟฟ้าที่มีตัวป่าสายดิน และปลักต่อแบบมีสายดินนี้ต้องต่อเขากับเต้าจ่ายไฟที่ เหมาะสม ซึ่งได้กําการคิดตั้งและต่อสายดินถูกต้อง ตามกลู และข้อบังคับในพื้นที่ ไม่ควรใช้ตัวแปลงไฟ หรืออุปกรณ์ไตฯ ที่มีผลตοการกํางานของสายดิน หามแ คลื่อนย้ายแห่งเหล็กสําหรับสายดิน ภาทานไม่มีสายไฟที่ สํามารถตอกับปลักแบบมีสายดินได้ กรณาปรึกษาช่างไ ฟฟ้าผู้เขียวชาญ หามปรับเปลี่ยนปลักไฟที่มากับเครื่อง iz

ชั่วไฟฟ้า หากไม่สามารถเสียบใช้งานกับเต้จ่ายไฟได้ ติดตั้งเตาจ่ายไฟที่เหมาะสมโดยช่างไฟฟ้าผู้เชี่ยวชาญเครื่องใช้ไฟฟ้าเครื่องนี้ต้องต่อเขากับส่ายดินโลหะหรือระบบส่ายไฟถาวร เครื่องอบผ้าที่ไม่ต่อสุายดินAvailabilityทําให้เกิดไฟฟ้าช็อตได้ เครื่องอบผ้าจะต้องถูกติดตั้งในห้องที่มีระบบระบายอากาศตามขอ giàหนดของประเทศไทย ต้องมีบริเวณอย่างต่ํา 2,54 ซ.ม. ห่างจากเครื่องใช้ไฟฟ้าอื่นๆ กําแพง หรือเฟอร์นิเจอร์

⚠️คำเตือน

การตอบกรณตัว^nำสายดินที่ไม่ถูกต้องอาจทำให้เกิดไฟฟ้าช้อใด ปรึกษาช่างผู้ยํานาญ กำหนดไม่แน่ใจ เครื่องใช้ ไฟฟ้าของทานต่อสายดินถูกต้องหรือไม่ ไม่ควรเปลี่ยนปลักไฟที่จัดมาให้พร้อมกับเครื่องซักอบนี้ - ถ้าไม่สามารถเสีย ปลักไฟลงในเต้าจ่ายไฟใด ควรเปลี่ยนเต้าจ่ายไฟโดยช่างไฟฟ้าผู้ยํานาญ

คำแนะนำความปลอดภัยในการติดตั้ง

⚠️คำเตือน

ทานสามารถปฏิบัติตามขอระวังเบื้องตนเองรวมทั้งคําแนะนําที่แสดงในดานล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลงไหม, ไฟฟ้าช็อตหรือกําใหญ่น์ได้รับอันตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้

• เครื่องอบผ่าต้องต่อสายดินถูกต้องตามกฎหมายละเอียดในคู่มือการติดตั้ง เครื่องอบผาที่ไม่ต่อสายดินอย่างเหมาะสมอาจทำใหญ่ไฟฟ้าช้อใด
• ก่อนใช้งาน เครื่องอบผ้าต้องลูกติดตั้งอย่างเหมาะสมคําอธิบายในดูมือฉบับนี้ เครื่องอบผ้าที่ไม่ต่อส่ายดินอย่างเหมาะสม pistonกําให้เกิดไฟฟ้าช้อตได้
• ไม่ควรติดตั้งหรือเก็บเตรื่องอบผ้าในสถานที่ที่มีอุณหภูมิต่ำกว่าจุดเย็อกแข็งหรือในสถานที่เปิดโล่งโตนแสงแตกโดนฝน
• การซ่อมแซ่มหรือเปลี่ยนอะไหล่ของเตรื่องอบผ้าทั้ง ทุมตต้องถูกทำ remedyผู้ให้บริการที่ได้รับอนุญาต ยก วันในกรณีที่ได้รับคําแนะน้ำจากคู่มือการใช้งานเล่ม นี้ ใช้ชั้นส่วนจากบริษัทผู้ผลิตเท่านั้น การไม่ปฏิบัติตัว มคําเตือนน้อย่างกําให้เกิดการบาดเจ็บสาหัส เพลิงไหม ไฟฟ้าช็อตรห์ออนันตรายถึงชีวิต
• เพื่อลดความเสี่ยงของการเกิดไฟฟ้าช็อด ห้ามติดตั้งเครื่องอบผ้าในสถานที่ที่มีความซันและการไม่ปฏิบัติตามค่าเตือนนี้อาจกำให้เกิดการบาดเจ็บสาหัสเพลิงไหม ไฟฟ้าช็อดหรืออันตรายถึงชั่วิต

• ต่อเข้ากับวงจรไฟฟ้าที่มีกระแสไฟเพียงพอเพื่อหลี กลেยงการใช้ไฟฟ้าเกินกำลังไฟฟ้า วงจรไฟฟ้าที่ไม่ เหมาะสมสํารุธละลายทำให้เกิดไฟฟ้าชื่อต และ/ หรือเพลงใหม่ได้

• หังอุปกรณ์บรรจุกันท์หั้งหมดหลังจากแทรื่องอบ ผ้าออกแล้ว การไม่ปฏิบัติตามคําเตือนนี้อาจ faitอันตร วยถึงชีวิต กําให้เกิดระเบิด หรือ เพลิงไหม

• วางเครื่องอบผ้าอย่างน้อย 18 นั่วเหนือพื้นสำหรับการติดตั้งในโรงรถ การไม่ปฏิบัติตามคําเตือนนี้ลอาจทำอันตรายถึงชีวิต กําให้เกิดระเบ็ด หรือ เพลิงไหม
• เก็บอุปกรณ์บรรจุกันท์ให้ห่างจากเด็ก อุปกรณ์บรรจุกันทอางเป็นอันตรายต่อเด็กมีความเสี่ยงต่อการขาดอากาศ์หายใจ
• รักษาพื้นที่ให้เป็นระเบียบร้อย และ รอบ ๆ บริเวณตัวเตรื่องอบผ้าไม่ใหม่วัตถุที่ลูกติดไฟได้ง่าย เช่น ผ้าที่เป็นใย, กระดาษ, เซษผา, สํารเคมี เป็นตน การไม่ปฏิบัติตาม คําเตือนนัจะเป็นสําเหตุการเกิดเพลงใหม่
• ไม่วงเทียนไข สิ่งของที่มีควัน หรือติดไฟได้อื่นๆบนผลิตภัณฑ์
• ำพลาสติกท่อหุ้มออกจากผลิตภัณฑ์ การไม่ปฏิบัติตามอาจทำให้เกิดความเสี่ยหายต่อผลิตภัณฑ์ คว้นและเพลงไหม
• วิธีการที่จะไม่ให้เกิดการเชื่อมต่อ สายไฟจะต้องห่างจากจุดที่มีการสัมผัสอย่างน้อย 3 mm ตือ วิธีการสําหรับการตัดการเชื่อมต่อไฟฟ้าอําเป็นต่องรวมเข้าไปในการวางระบบสายไฟ ที่เป็นไปตามข้อกำหนดของการวางระบบสายไฟ

คำแนะนำความปลอดภัยที่สำคัญ

อ่านคำแนะ^nำด้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

⚠️คำเตือน

ทานสามารถปฏิบัติตามข้อระวังแม่งต้นรวมทั้งคำแนะ^nำที่แสดงในด้านล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลิงไหม，ไฟฟ้าช็อตรีอกำใหญ่นไตรับอนัตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้

คำแนะนำความปลอดภัยในการติดตั้ง

• ท่อลมชุดใหม่ที่ให้มากับเครื่องใช้ไฟฟ้าเพื่อเปลี่ยนใช้ไม่ควรใช้ท่อลมชุดเก่าซึ้น
• เครื่องใช้ไฟฟ้าซนิดนี้ไม่ควรถูกใช้งานโดยเด็กและบุคคลที่มีความบกพร่องทางรางกาย ประสําทสัมผัสหรือจิตใจ หรือขาดประสบการณ์และความมรู้ ยกเว้นในกรณีที่บุคคลเหล่าน้อยในการดูแลและได้รับคําแนะนําเกี่ยวกับการใช้งานเครื่องใช้ไฟฟ้าซันน้อย่างปลอดภัยและเข้าใจอันตรายที่อาจจะเกิดขึ้น

ทอลม

• เครื่องอบต้วยภาษต้องถูกCBSบายความร้อนออกข้างนอก การไม่ปฏิบัติตามคําเตือนนี้อาจกำให้เกิดเพลงไหม หรืออันตรายถึงชีวิต
• ระบบการระบายของเครื่องอบผาต้องระบายอุกภายนอกอาคารที่พักอาศัย มิเช่นนั้นจะทำ In ห่เกิดการกระจายของเศษผาและความชั้นรอ บริเวณซกล้าง ซึ่งอาจเป็นอันตรายต่อสุขภาพ และทำให้เกิดเพลิงไหมได้
• ใช้ทอลมจลหะแข็งหรือท่อมจลหะยืดหยุ่นมี่ขนาดเส้นผ่านศูนย์กลาง 4 นั๋ว (10.2 ซ.ม.) เท่านุ่นกับทั้งภายในและภายนอกตูอบ ท่อพลาสติกหรือทอที่กําจากอุปกรณ์อื่นอาจกำให้เกิดเพลงไหมได้
• ท่อลไม่ไดจัดเตรียมมาไพร้อมกับเครื่องอบผ้า และดุณจะต้องจัดหาท่อลมจากในท้องกิ่น ในส่วนปลายท่อ จะต้องติดตั้งตะแกรงป้องกันสิ่งแปลกปลมย้อนเขามาในขณะที่เครื่องอบไม่ได้ใช้งานการไม่ปฏิบัติตามค้าแนะนําเนื้ออาจเป็นสําเหตุของการ กิตไฟไหม หรือ การเสียชีวิต
• ไม่ควรมีพระมมาขวางทางเปิดเครื่องอบผ้า

• ไม่ควรระบายอากาศใบในปล่องควนที่ใช้กับการปล่อยควนจากเครื่องใช้ไฟฟ้าอื่นๆที่ใช้ภาชหรือเชื้อเพลิงอื่นๆ

• เด็กควรจะถูกดูแลไม่ให้เล่นครื่องใช้ไฟฟ้าชั้นนี้

• ไม่ติดตั้งเครื่องอบผ่านัด้านหลังประตูสำหรับปิดล้อค youth ต ประตูบานเลื่อน หรือประตูที่มีบานพับไหอยู่ฝังตรงขวมกับเครื่องอบผ้า เนื่องจาจะไม่ไปจำกัดความกว้างในการเปิดประตูเครื่องอบผ้า

- ท่อลมต้องมีเส้นผ่านศูนย์กลาง 4 นั่ว (10.2 ช.ม.) โดยไม่มีสิ่งก็ตขวาง ควรทำให้สั่นที่สุดเท่าที่เป็นไปๆ ด ท่อลมเก้าต้องถูกกําก่อนติดตั้งกับเครื่องอบผ้า การไม่ปฏิบัติตามคําเดือนนี้อาจกำให้เกิดเพลงไหม หรืออันตรายถึงชีวิต

- ท้ามไข่ น็อด, metal sheet หรือ สวยรัตอื่น ๆ ซึ่งยืนเข้าไปในท่อ จะกําให้ไปจบใยผ้า และ ลดประสิทธิภาพของระบบประมาณอากาศ ให้รัดข้อต่อต่างๆ ด้วยเทปลำหรับท่อลม สำหรับรายละเอียดที่ครบถ้วนให้กําตามคําแนะนําในการติดตั้ง การไม่ปฏิบัติตามคําแนะนําสามารถกําให้เกิดไฟไหม หรือการเสี่ยวชีวิตได้

- ท้ามมีสิ่งก็ตขวางไตๆในระบบระบายอากาศ

- ต้องมีการระบายอากาศที่เพียงพอ เพื่อบ้อง กันการไหลเวียนของกําซจากเครื่องอบรมสู่ห้อง ฟัก ชั่งอาจทำให้น้ํามันเชื้อเพลงอื่นๆลุกไหม ไม่ควรรอบแห่งผ้าที่ยังไม่ได้ซัก

คำแนะนำความปลอดภัยที่สำคัญ

อ่านคำแนะ^nำด้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

⚠️คำเตือน

ทานสามารถปฏิบัติตามข้อระวังแม่ต้นรวมทั้งคําแนะนําที่แสดงในต้านล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลิงไหม，ไฟฟ้าช็อตรีอกำใหญ่นไตรับอนัตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้

คำแนะนำความปลอดภัยในการเชื่อมต่อระบบไฟฟ้า

⚠️คำเตือน

เพื่อลดความเสี่ยงต่อการเกิดเพลิงไหม, ไฟฟ้าช็อดหรือกำให้ผู้อื่นได้รับอันตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้ ให้ปฏิบัติตามข้อระวังเบื้องต้นดังนี้

• ท้ามตัด, เอาสายต่อจากชาที่ 3 (ส้ายดิน) ออกจากส่ายไฟเข้าเครื่อง การไม่ปฏิบัติตา มคําเดือนนัจะเป็นสําเหตุให้ได้รับบาดเจ็บชั้น รุนแรง , การเกิดเพลงใหม่, ไฟฟ้าช้อด หรือ อันตรายถึงเสียชวิด
• สําหรับความปลอดภัยส่วนบุคคล เตรื่องอบผ้านี้จะต้องกําการติดตั้งสายดินที่เหมาะสม การไม่ปฏิบัติตามคําเตือนนี้จะเป็นสาเหตุให้ได้รับบาดเจ็บขันธุนแรง , การเกิดเพลงใหม่, ไฟฟ้าช้อต หรืออันตรายถึงเสียชวิต
• อ้างอิงถึงคำแนะなければならないการติดตั้งสำหรับรายละเอียดเกี่ยวกับการเชื่อมต่อวงจรไฟฟ้า การไม่ปฏิบัติตามคำเตือนนัจะเป็นสําเหตุให้ไดรับบาดเจ็บขันรุนแรง , การเกิดเพลงใหม่, ไฟฟ้าช็อด หรืออันตรายถึงเสี่ยวัด
• เครื่องอบฝ้าจะต้องต่อสายดินอย่างเหมาะสม มิเช่น นั้นอาจทำให้เกิดไฟฟ้าช็อตได้ ควรได้รับการตรวจสอบส์ภาพและติดตั้งโดยเจ้าหน้าที่แผนกบริการ การไม่ปฏิบัติตามคําเดือนนี้จะเป็นสู่เหตุให้ได้รับบาดเจ็บขั้นรุ่นแรง , การเกิดเพลงไหม, ไฟฟ้าช็อต หรืออันตรายถึงเสียชีวิต

• เครื่องอบผ้าควรเสียบปลักเข้ากับเต้า สียบแยกเฉพาะของแต่ละเครื่องเสมอ โดยมีค่าแรงดันไฟฟ้าตรงตาม Rating plate ของมอบเตอร์ ซึ่งเป็นการจัดทำให้กํางานเต็มประสิทธิภา พมากที่สุด และเป็นการป้องกันส่วยไฟบานที่ต่อผ่าน ลูกเชอร์กิตมีไฟไหลเกินถ้าสังทำให้ส้ายไฟเกิดร้อนมา กจนเป็นอันตรายได้

• ห้ามกอตปลักไฟโดยการดึงที่ส่ายไฟ ควรจะต้องจบหัวปลักให้แน่น ๆ แล้วดึงออกจากเตาเสียบตรง ๆ การไม่ปฏิบัติ ตามคําเดือนนัจะเป็นลําเหตุไห้ได้รับบาดเจ็บขั นรุ่นแรง , การเกิดเพลงไหม, ไฟฟ้าช็อด หรือ อนันตรายถึงเสียชีวิต

• ให้ช่อมแซมหรือเปลี่ยนปลักไฟที่ข้ารุต ห้ามใช้สายไฟที่มีรอยแตกหรือมีความผิดปกติดลอดเส้นของส้ายไฟ การไม่ปฏิบัติตามคําเดือนนัจะเป็นลําเหตุไห้ได้รับบาดเจ็บข้นรุนแรง , การเกิดเพลงไหม, ไฟฟ้าช็อตรือ อันตรายถึงเสียชวิต
• เมื่อกำการติดตั้งหรือเคลื่อนย้ายเครื่องอบผ้า ให้ระวังการกดทับ เสียดสี หรือความเสีย หายที่อาจเกิดขึ้นกับหัวปลักไฟ การไม่ปฏิบัติ ตามคําเดือนนัจะเป็นสําเหตุไห้ได้รับบาดเจ็บขั้นรุ่นแรง , การเกิดเพลงไหม, ไฟฟ้าช้อต หรืออันตรายถึงเสียชีวิต
• เพื่อลดความเสี่ยงต่อการได้รับบาดเจ็บต่อบุตดล ไหยืดมุ่นต่อคําแนะนําต้านความปลอดภัย รวมถึงการใช้ถุงม์อย่างถึงแขนและแว่นตานิRGัย การไม่ปฏิบัติตามคําเดือนนี้จะเป็นสําเหตุให้ได้รับบาดเจ็บขั้นรุนแรง , การเกิดเพลงใหม่, ไฟฟ้าช็อด หรืออันตรายถึงเสี่ยวัด
• ไม่มีความร้อนในส่วนสุดท้ายของการอบแห้ง (ขันตอนการกำให้เย็นลง) เพื่ออุณหภูมิที่หลงเหลืออยู่ ไม่กำความเสียหายให้กับผ้า

คำแนะ^nำความปลอดภัยที่สำคัญ

อ่านคำแนะ^nำด้านล่างนี้ทั้งหมดก่อนใช้งานเครื่องอบผ้า

ข้อคารระวัง

คําแนะนําเหลานี้สามารถถูกใช้กับรหัสประเทศที่ถุกระบุนเครื่องใช้ไฟฟ้า หากรหลั่นี้ไมอยูบนเครื่องใช้ไฟฟ้า ต้องอ่างอิงถึงคําแนะนําด้านเทคนิคเกี่ยวกับการปรับเปลี่ยนเครื่องใช้ไฟฟ้าให้เหมาะสมกับส์ภาพการใช้งานในประเทศไทยนั้นๆ ก่อนติดตั้ง ตรวจสอบเงื่อนไขของการจัดจำหน่ายทองถิ่น คุณสมบัดของภาช์และความดัน และการปรับเปลี่ยนเครื่องใช้ไฟฟ้าให้เหมาะสม

*วิธีการเชื่อมต่อและกฎหมายเปี่ยบของการติดตั้งในประเทศไทย (ถ้ามี) ทั้งนี้ เงื่อนไขทางด้านการระบายอากาศครรจะกฎหมายกําหนดไว้ในประเทศไทยที่ไม่มีกฎหมายเปี่ยบที่เหมาะสมในการติดตั้ง

⚠️คำเต็ออน

หากหยุดเครื่องรอบฝากอนหมดรอบการอบแห่ง เวนเสี่ยแตวาจะตองนำเอาผาที่ทำการรอบออกจากตัวเครื่องอย่างรวดเร็ว เพื่อป้องกันความร้อนมิเช่นนั้น สิ่งของทุกชั้นต้องถูกน้ำออกมาจากเครื่องอบผ้าและกระจายผาออกเพื่อให้ความร้อนระบายออกไป

สารบัญ

2 ดุณลักษณะเฉพาะ

3 คำแนะ^nำความปลอดภัยที่สำคัญ

4 การป้องกันความปลอดภัยข้นพื้นฐาน

6 คำแนะนำเกี่ยวกับสายดิน

6 คำแนะนำความปลอดภัยในการติดตั้ง

8 คำแนะนำความปลอดภัยในการเชื่อมต่อระบบไฟฟ้า

11 แนะนำเตรื่องอบผ้า

11 คุณสมบัติ

12 แพงควบคุมและคุณลักษณะ

15 การใช้งานเครื่องอบรมผ้าของดุณ

16 วิหมดการตั้งโปรแกรม

19 โหมดการตั้งโปรแกรม - โหมดการตั้งค่า

19 1.การเปลี่ยนราคาปกติ

20 2.การเปลี่ยนราคาพิเศษ

21 3.การเข้าสู่ FEA1

254.การเข้าสู่การตั้งดาวันที่มีราคาพิเศษ

27 5.การกำหนดเวลาเริ่มต้นของราคาพิเศษ

28 6.การกำหนดเวลาสินสดของราคาพิเศษ

29 7.การตั้งคาระยะเวลาวงรอบสำหรับราคาปกติ

30 8.การตั้งค่าระยะเวลวางรอบสำหรับราคาพิเศษ

31 9.การตั้งค่ามูลค่าของเหรียญ 1

32 10.การตั้งคามูลคาของเหรียญ 2 (เป็นการตั้งค่าสำหรับต่อระยะเวลาหรือเหรียญ e-suds)

33 11.การตั้งศาสต์ส่วนการเพิ่มข้นของราคาสำหรับเพิ่นนี้

34 12.การตั้งค่าการเพิ่มขึ้นของเวลา

35 13.การตั้งค่าความดังของเสียงเตือน

36 14.การตั้งค่าเวลาที่ใช้วในการเก็บเหรียญ (เฉพาะประเภทหยอดเหรียญ)

37 15.การตั้งค่าประเภทของผลิตภัณฑ์

38 วิหมดการตั้งโปรแกรม - วิหมดการทดสอบ

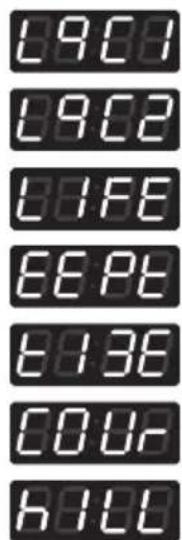

39 1.Lqc1

40 2.รีเช็ทกลับไปคาเริ่มต้นจากโรงงาน - EEPt

41 3.การตั้งค่าเวลา

42 4.วงรอบการทำงาน Courtesy

43 5.ยกเลิกวงรอบการทำงาน

44 โหมดการตั้งโปรแกรม - โหมดแสดงข้อมูลการใช้งาน

46 การบํารุงรักษา

47 คำแนะ Bengalในการติดตั้งเครื่องอบผ้าแบบวางชอนกัน

47 รูปแบบที่เหมาะสมต่อการวางข้อนกัน

47 อุปกรณ์สำหรับการเลื่อน

47 อุปกรณ์สำหรับการวางข้อนกัน

48 การวางเครื่องใช้ไฟฟ้าข้อนกัน

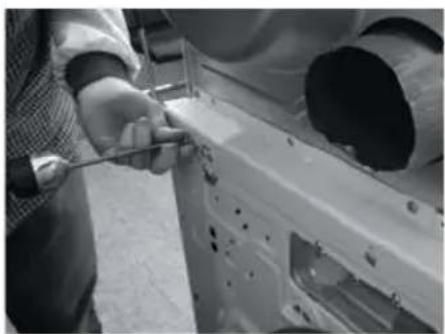

48 การติดตั้งรางสำหรับวางข้อน

49 โหมดแสดงการทำงานผิดพลาด

49 ถู้ดื่นระบบจากไฟฟ้าดับ

49 การตั้งค่าค่าเริ่มต้นของเครื่องอบผ้า

50 เอกสารสำแดงตามรูปแบบของข้อก

แนะำเครื่องอบรมผ้า

คุณสมบัติ

■ ประเภท : เครื่องอบผ้าด้วยไฟฟ้า และ เครื่องอบผ้าด้วยกฤษ
■ มาตรวัด : โปรดตรวจสอบจากคำอธิบายมาตรฐานด์เพื่อศึกษารายละเอียด
ขนาดของเครื่องอบรมฯ : 686 ม.ม.(กราง) × 764 ม.ม.(ลึก) × 983 ม.ม.(นูง)
ขนาดของเครื่องอบรมผ้าที่วางซ้อน : 686 ม.ม.(กร้าง) x 764 ม.ม.(ลึก) x 1954 ม.ม.(นูง)
ความจุสูงสุดของเครื่องอบผ้าดวยไฟฟ้า : 10 กก.
ความจุสูงสุดของเครื่องอบผาดวย法案 : 10,2 กก.
■ น้ำหนัก : 59,4 กก.
คุณสมบัติสามารถเปลี่ยนแปลงได้โดยผู้ผลิต

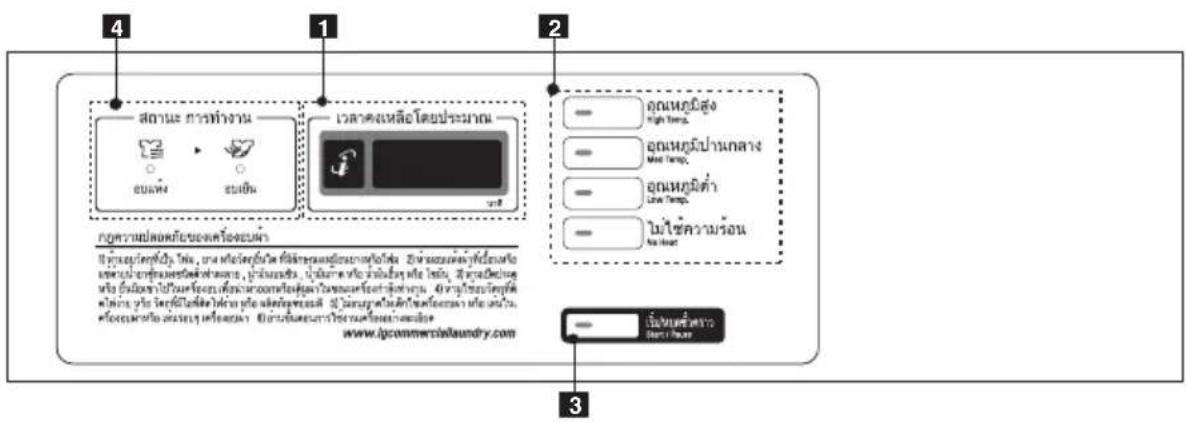

แพงควบคุมและคุณลักษณะ

■ ประเภทใส่บัตร

• วางเรียงตอกัน (RP1329AD1S / RV1329AD1S)
• ว่างข้อนดานบน (RP1329AD5S / RV1329AD5S)
• วางข้อนดาวลาง (RP1329AD6S / RV1329AD6S)

• วางเรียงตอกัน (RP1329A4S / RV1329A4S)
• วางข้อนด้านบน (RP1329A7S / RV1329A7S)
• วางข่อนตนเอง (RP1329A1S / RV1329A1S)

1.หน้าจอแสดงผล LED
2.ปุ่มเลือกอุณหภูมิ

3.บุ่ม เริ่ม(Start)/หยุดชั่วคราว (Pause)
4.ไฟ LED แสดงสถานะ

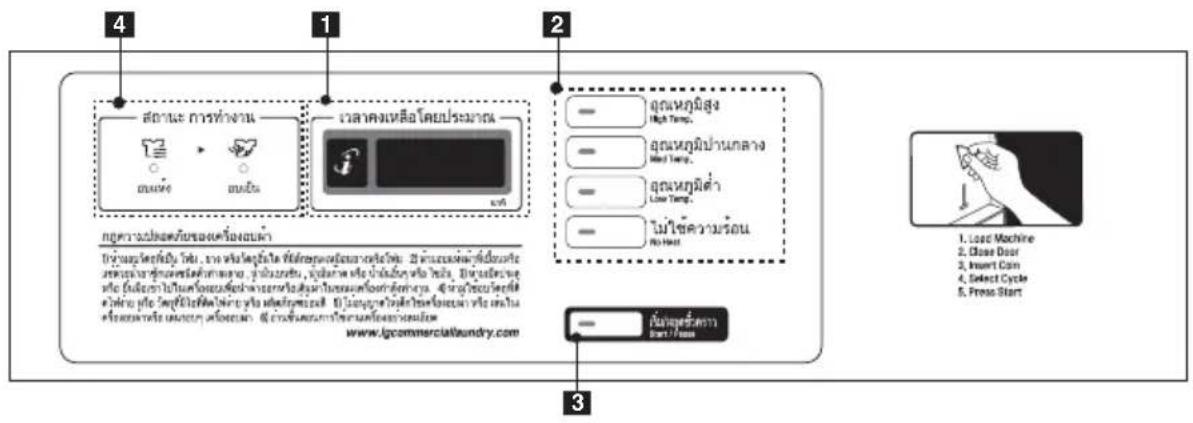

แพงควบคุมและคุณลักษณะ

■ ประเภทหยุดเหรียญ

- วางเรียงดอกัน (RP1329AN4S / RV1329AN4S)

- วางข้อนด้านบน (RP1329AN7S / RV1329AN7S)

- วางข้อนต้านล่าง (RP1329AN1S / RV1329AN1S)

1.หน้าจอแสดงผล LED

2.บุ่มเลือกอุณหภูมิ

3.บุ่ม เริ่ม(Start)/หยุดข้วคราว (Pause)

4.ไฟ LED แสดงสถานะ

หนองแสดงผล LED

จะแสดงราคา และเวลาที่เหลืออยู่ในการอบ และการตั้งค่าโปรแกรม รหัสแสดงความผิดพลาดก็แสดง ท่อนี้ด้วย

ปุ่มเลือกอุณหภมิ

กดบุ่มเพื่อตั้งค่าการทำงาน โดยขึ้นอยุกับช์นัดของผาและเงื่อนไขอื่นๆ

High Temp. (อุณหภูมิสูง)

ใช้ความร้อนสูงสุด เหมาะกับผ้าหนา เช่น ผ้ายืนส์, ผ้าลูกฟูก หรือชุดทำงาน (ความร้อนสูง)

Med Temp. (อุณหภูมิปานกลาง)

ใช้อุณหภูมิปานกลาง เหมาะกับผ้าหนาปานกลาง เช่น เส้อยด (ความร้อนปานกลาง)

Low Temp. (อุณหภูมิต่ํา)

ใช้อณหภูมิเต่า เหมาะกับผ้าสังเคราะห์, ผ้าถัก, ผ้าที่ไม่สามารถรีดได้ (ความร้อนต่ำ)

No Heat (ไม่มีความร้อน)

ไม่ใช้อณหภูมิในการรอบ เหมาะสมกับสิ่งที่ห้ามโดนความร้อน เช่น พลาสติก หร้อยาง

เริ่ม / หยุดข้วคราว Start/Pause

ไฟ LED บุ่มเร็ม(start) จะกระพริบเมื่อมีการหยอดเหรียญตามจำนวนราคาที่ตั้งไว้ และกดบุ่มเลือกอุณหภูมิการทำงานแล้ว

สถานะไฟ LED

LED คําอธิบาย
OB แห่ง	LED จะกระพริบเมื่อเครื่องทำงานอยู่ในชั้นตอนการให้ความร้อน
[80C3][3223]	LED จะกระพริบเมื่อเครื่องทำงานอยู่ในชั้นตอนการทำให้เย็นลง

การใช้งานเครื่องอบรมผ้าของคุณ

1.โหมดเตรียมพร้อม

1) ประเภทหยอดเหรียญ / ประเภทใส่บัตร - LED จะกระทรวง dependencyความคี่เท่าทุกัน

2) ประเภท OPL - LED จะติดค้าง และแสดงข้อความ ‘PUSH’

2.การใส่ บัตร/เหรียญ/ thrียญแบบเฉพาะ (ยกเว้นประเภท OPL)

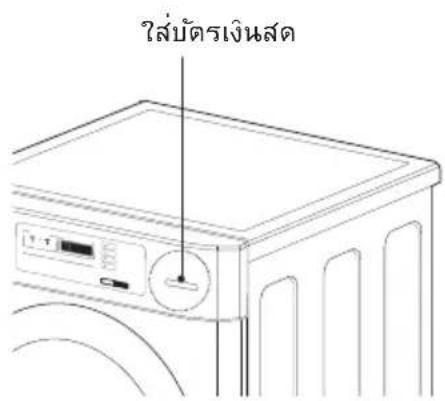

■ ไส่บัตรเงินสดุที่มีมูลค่าในบัตรเพียงพอ มูลค่าในบัตรรดวารมากวาราคาของตอบผา

!หมายเหตุ

เมื่อมูลค่าในบัตรไม่เพียงพอ เครื่องจะแล้งดงมูลค่าในบัตร 5 วินาที่ และจะแสดงข้อความ 69.13 อย่างต่อเนื่อง

■ ใส่เหรียญเท่ากับราคาอบผ้าที่ตั้งไว้

!หมายเหตุ

เมื่อวิส์เหรียญไม่เพียงพอ เครื่องจะไม่ทำงาน

3.เลือกอุณหภูมิใช้ในการอบผ้า

เลือกอุณหภูมิที่ตองการและกดปุ่มเริ่ม หนาจอ LED จะ ส่งเวลาดงเหลือและอุณหภูมิการทำงานที่เลือก

!หมายเหตุ

2 นาที่สุดท้ายจะเป็นข้นตอนการทำให้เย็นลง

4.การเติมเงิน (เพื่อเพิ่มเวลา)

หลังจากใสบัตรเงินสด ระยะเวลาการทำงานจะเพิ่มขึ้น 10 นาที/10p (ตําปกติ) เมื่อกตุบุ่มStart หรือบุ่มเลือกุอนหกุมัที่ไป ต์เลือกไว (มูลตาในบัตรดาวเพียงพอต่อการเพิ่มเวลา)
■ ระยะเวลาการทำงานจะเพิ่มขึ้น 10นาที/10p (ตําปกติ) ด้วยการหยอดเหรียญเพิ่ม

!หมายเหตุ

เจ้าของสามารถตั้งคารยะเวลาที่เพิ่มและตั้งราคาที่ต้องการได้

เมื่อขันตอนการทำให้เย็นลงเริ่มทำงาน หากทำการเพิ่มเวลา จะกลับไปสู่ขันตอนการให้ความร้อน เวลาสามารถเพิ่มได้สูงสุด 99 นาที

5.การเปลี่ยนอุณหภมิการทำงาน

■ คุณไม่สามารถเปลี่ยนอุณหภูมิการทำงานขณะที่เตรี่ องทำงานอยู่
■ ถ้าเปิดประตูของเครื่อง การทำงานจะหยุดลง และสามารถเปลี่ยนอุณหภูมิการทำงานได้
■ กดบุ่ม “หยุด” เพื่อเปลี่ยนฉุณหภูมิการทำงาน

6.การทำงานเสร็จสิ้น

หลังจากขันตอนการกำitheยื้นลงเสร็จ สิ้น เครื่องจะหยุดการทำงาน และ LED แสดงสถานะว่าเสร็จสิ้น 膚าคุณกดปุ่มใดๆ หรือเปิดประตูเครื่องอบผ้า เครื่องจะกลับไปสู่ําหมดเต ตร์ยมพร้อม

วิทยาลัยการตั้งโปรแกรม

1.วิหมดการตั้งโปรแกรม

คุณสามารถตรวจสอบข้อมูลของเครื่องและเปลี่ยนการตั้งค่าของเครื่อง หรือสามารถตรวจสอบหาปัญหาของเครื่องได้ โดยมี 2 วิธีการสำหรับการเข้าสู่โหมดการตั้งโปรแกรม

■ การเข้าสู่ “โหมดการตั้งโปรแกรม”

คุณสามารถเข้าสู่โหมดการตั้งโปรแกรมได้จากสถานะร อการทำงาน และสถานะหยุดการทำงาน

- ประเภทใส่บัตร

1) ใส่บัตร Service

2) จะเสดงข้อความ 6960

- ประเภทหยอดเหรียญ

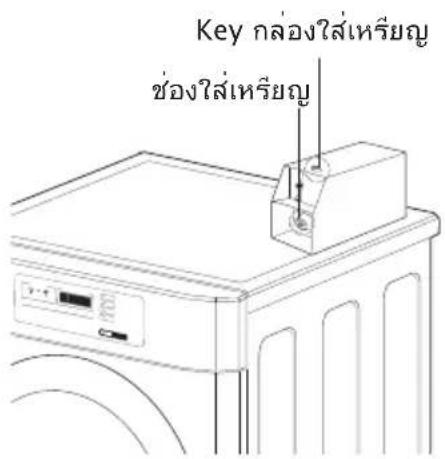

1) ไขกุญแจกลองหยอดเหรียญ

2) เอาหรียญออกจากกล่อง

3) กดบุ่ม on/off หลังกล่องหยอดเหรียญ

4) จะแสดงข้อความ 8966

- ประเภท OPL/หยอดเหรียญ

1) กดปุ่ม High Temp. และ Low Temp. พร้อมศึกัน
2) กดบุ่ม Med Temp. 3 ครั้ง
3) กดปุ่ม Start
4) หน้า Wildernessแสดง 8968

■ การใช้บุ่ม

คุณสามารถเปลี่ยนราคา,

เวลาการทำงานของวงรอบการทำงาน และคาดางๆของว งรอบการทำงานได้ดังนี้

กดบุ่ม คําอธิบาย
High Temp.	เลื่อนไปด้านบน
Med Temp.	เลื่อนโหมดในระดับเดียวกัน(+)
Low Temp.	เลื่อนโหมดในระดับเดียวกัน(-)
No Heat -
Start	เข้าสู่โหมดที่เลือก

ประเภทหยอดเหรียญ

ประเภทใส่บัตร

• เมื่อคุณเปิดเครื่องรัตย์ไม่ไดเชื่อมดอกกับ meter case เป็นครั้งแรก เครื่องจะแสดง
• เมื่อเครื่องถูกส่งมาจากโรงงาน จะตั้งćมาประเภทหยอดเหรียญ คุณฑ์มารรถเปลี่ยนเป็น ประเภท บัตร/เหรียญ ไต (สำหรับข้อมูลเพิ่มเติมให้เข้าสู่โหมดการตั้งคํา F880 / P88P)
• เครื่องจะแสดง "PUSH" สำหรับเครื่องประเภท OPL

ประเภทใส่บัตร / หยอดเหรียญ

■ ผังงาน (Flow Chart) แสดงถึงการควบคุมโหมดการตั้งไปแกรม

■ กอนการตั้งโปรแกรม ริปตตรวจสอบโครงสร้างของโหมดการตั้งโปรแกรม

1.เปิด on/off สวิทย์ หรือ ใส่บัตร Service เพื่อเข้าสู่โหมดตั้งคา
2. กดบุ่ม High Temp. เพื่อเลือนขั้นด้านบน
3. กดบุ่ม Med Temp.(+) หรือ Low Temp. (-) ถ้าคุณต้องการอยู่ที่ระดับเดิม
4. กดบุ่ม"Start" เพื่อเข้าสู่รายละเอียดของการตั้งค่า หรือโหลดการตรวจสอบหาความผิดพลาด

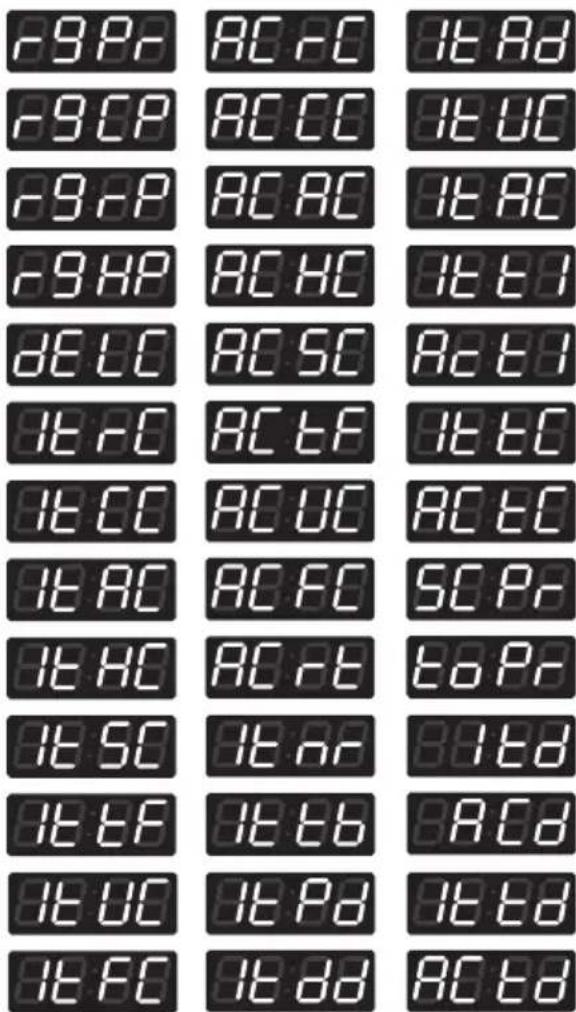

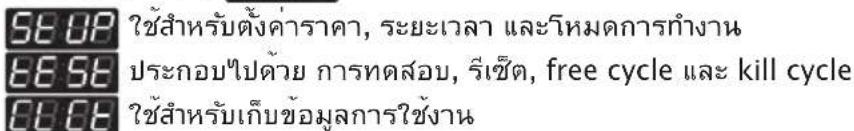

■ โครงสร้างของ Holmesการตั้งโปรแกรม

หมายเหตุ

• ทามใช้ 8968 8888
• ใช้สำหรับการตรวจสอบเครื่องเท่านั้น

ประเภท OPL

■ ผังงาน (Flow Chart) แสดงถึงการควบคุมโหมดการตั้งไปแกรม
■ กอนการตั้งโปรแกรม โปรดตรวจสอบโครงสร้างของโหมดการตั้งโปรแกรม

ประเภท OPL/เหรียญ

1) กดบุ่ม High Temp. และ Low Temp. พร้อมกัน
2) กดปุ่ม Med Temp. 3 ครั้ง
3) กดปุ่ม "Start"
4) หน้าจอจะแสดง 8968

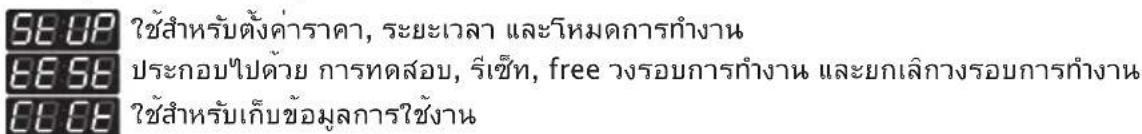

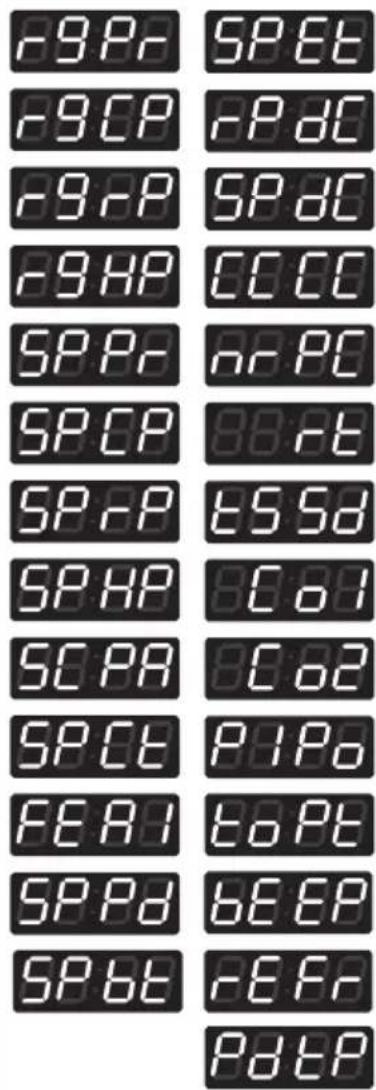

■ โครงสร้างของโหมดการตั้งโปรแกรม

โหมดการตั้งโปรแกรม - โหมดการตั้งค่า

โหมดการตั้งค่า : 580P (หน้าจอแสดงผล)

■ คุณสามารถเปลี่ยนราคา, ระยะเวลาการทำงานและคาดางๆของวงรอบการทำงานได้

■ การเข้าสู่หมดการตั้งดา

• ประเภทยอดเตรียญ - เปิด on/off สวิทช
• ประเภทใส่บัตร - ใส่บัตร Service
• แบบวางข้อน - ถอดแพงควบคุม และเปิด on/off สวิทชี้
• ประเภท OPL/หยอดเหรียญ - กดบุ่ม "High Temp." + "Low Temp." และ '3'

- หนาจอจะแส่ง 08:00.

1.การเปลี่ยนราคาปกติ

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดบุ่ม Start
	กดบุ่ม Startหน้างอจะแสดงราคาปกติ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−)เพื่อตั้งคําราคาที่ต้องการ (ราคาสํามารอกําหนดได้ตั้งแต่0 ถึง 9,90 เพิ่มขึ้นครั้งละ 0.1)
	กดบุ่ม Startเครื่องจะตั้งคําราคาปกติ และข้ามไปยังขันตอนถัดไปโดยอัตโนม์ติ
	1.เข้าไปตั้งคําราคาถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทชี้• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทชี้• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

หมายเหตุ

• rqCP (ราคาปกติแบบเย็น) ไม่สามารถกำหนดใดที่เครื่องอบผ้า
• rqrP (ราคาปกติแบบอน) ไมสามารถกำหนดใดที่เครื่องอบผา
• rqHP (ราคาปกติแยบร้อน) ไม่สามารถกำหนดใดที่เครื่องอบผ้า

2.การเปลี่ยนราคาพิเศษ

เข้าสู่โหมดการตั้งต่ําดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSTEP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSPPA
	กดบุ่ม Startหนางอจะแสดงราคาพิเศษ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−)เพื่อตั้งค่าราคาที่ต้องการ (ราคาสามารถกําหนดได้ตั้งแต่0 ถึง 9,90 เพิ่มขึ้นครั้งละ 0.1)
	กดบุ่ม Startเครื่องจะตั้งค่าราคาปกติ และข้ามไปยังขันตอนถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าราคาถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม overlaysหยอดเทรียญ - เปิด on/off สวิทช overlaysไส่บัตร - ไสนัตร Service overlaysอุล- 1.เปิดแพงควบคุม2.เปิด on/off สวิทช overlays OPL/หยอดเทรียญ - กดบุ่ม “High Temp.” 2ครั้ง

!หมายเหตุ

• SPCP (ราคาพิเศษแบบเย็น) ไม่สามารถกำหนดได้ที่เครื่องอบผ้า
• SPrP (ราคาพิเศษแบบอนุ) ไม่สามารถกำหนดใดที่เครื่องอบผ้า
• SPHP (ราคาพิเศษแบบรอบ) ไม่สามารถกำหนดใดที่เครื่องอบผา
• SCPA (การเพิ่มรอบพิเศษ) ไมสามารถกำหนดใดที่เครื่องอบผา
• SPCt (การเพิ่มการลางพิเศษ) ไมสามารถกำหนดใดที่เครื่องอบผ่า

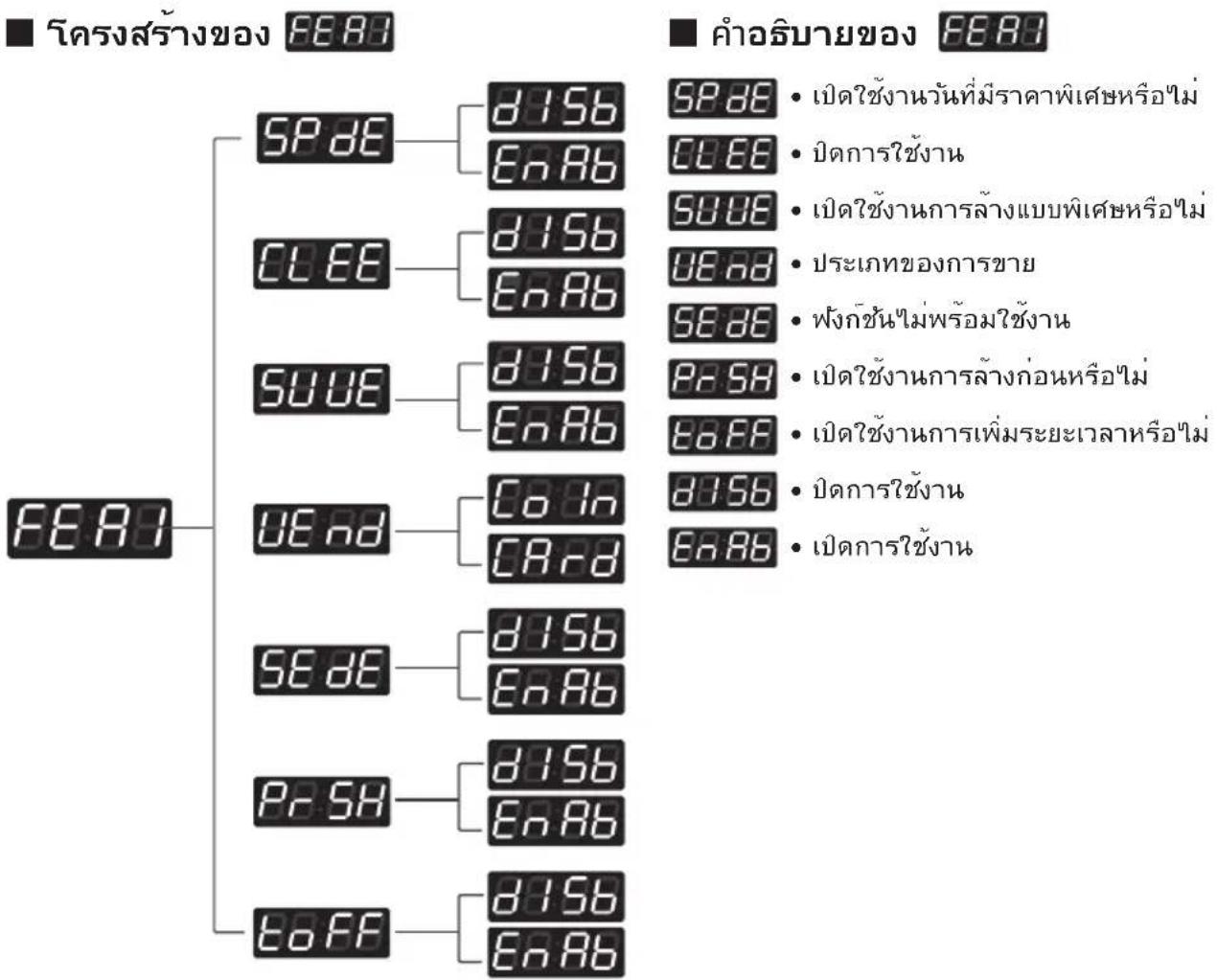

3.การเข้าสู่ 8884

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC189:88	บุ่ม การแสดงผล
	กดบุ่ม High Temp.	88:88
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดง September	98:88
	กดบุ่ม Start	89:88
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดง September	88:88

3-1. การตั้งค่าใช้งานวนที่มีราคาพิเศษ

เข้าสู่โหมดการตั้งค่าดุณจะเห็นขอความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSEPUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSEPUP
	กดบุ่ม Startหน้างอจะแสดง SEPDE
	กดบุ่ม Startกดบุ่ม Med Temp. หรือ Low Temp. จากนั้นเลือก3156 หรือ 66863156 ประเภทหยอดเหรียญ6686 ประเภทใส่บัตร
	กดบุ่ม Startเครื่องจะตั้งคําราคาพิเศษ และข้ามไปยังขันตอนถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งคําราหมตถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทซ์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทซ์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

หมายเหตุ

• CLEE (การยกเลิก escrow)ไม่สามารถกำหนดได้ที่เครื่องอบผ้า
• SUUE (การลางแบบพิเศษ) ไมสามารถกำหนดใดที่เครื่องอบผา

3-2. การตั้งค่าประเภทการขาย - ประเภทใส่บัตรหรือประเภทหยอดเหรียญ

เข้าสู่โหมดการตั้งคําดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSBUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงBBB
	กดบุ่ม Start จะหน้างอแสดงSPDB
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงBBB
	กดบุ่ม Startกดบุ่ม Med Temp. หรือ Low Temp. จากนั้นเลือกBBB หรือ BBB
	BBB ปิดการใช้งานBBB เปิดการใช้งาน
	กดบุ่ม Startเครื่องจะตั้งค่าการขาย และข้ามไปยังโหมดเตรียมพร้อมโดยอัตโนมัติ

หมายเหตุ

• SEdE (เปิดใช้งานเซ็นเซอร์แห่งหรือไม่) ไม่สามารถกำหนดได้ที่เครื่องอบผ้า
• SUUE (เปิดใช้งานการลางกอนหรือไม่) ไมสามารถกำหนดใดที่เครื่องอบรม

3-3. การตั้งค่าการเปิดใช้งานการเพิ่มระยะเวลา

เข้าสู่วิหมดการตั้งคําดุณจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งSEGUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งSE88
	กดบุ่ม Startหน้างอจะแส่งSP8E
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งSE66
	กดบุ่ม Startกดบุ่ม Med Temp. หรือ Low Temp. จากนั้นเลือกDH56 หรือDH86DH56 ปิดการใช้งานDH86 เปิดการใช้งาน
	กดบุ่ม Startเครื่องจะตั้งคําการขาย และข้ามไปยังโหมดเตรียมพร้อมโดยอัตโนมัติ
	1.เข้าไปตั้งคําโหมดถัดไป2.หยุดการตั้งคําและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแข่งควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

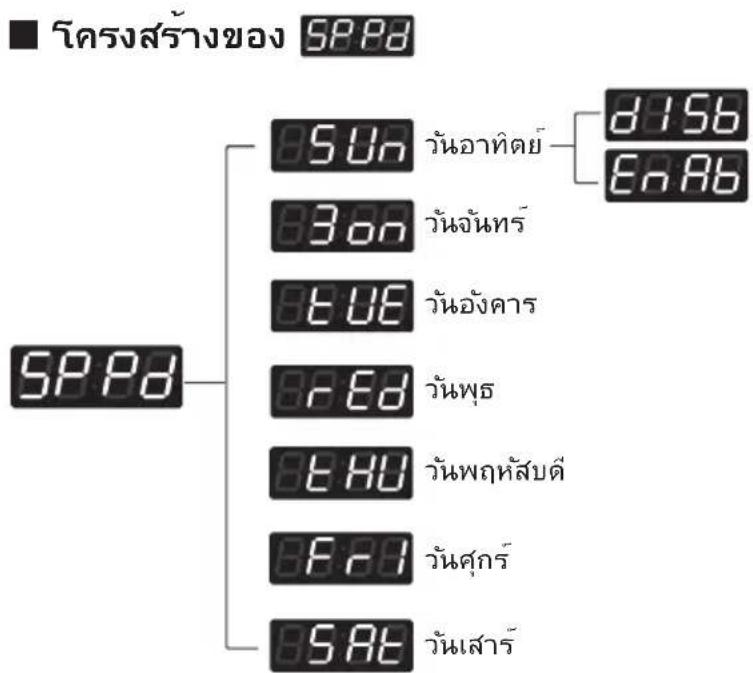

4.การเข้าสู่การตั้งค่าวันที่มีราคาพิเศษ

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC189:88	บุ่ม การแสดงผล
	กดบุ่ม High Temp.	88:88
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่ง58:88	98:88
	กดบุ่ม Start	88:88
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่ง58:88	98:88
	กดบุ่ม Startหน้างอแส่ง58:88	85:88

4-1 การเปลี่ยนวันอาทิตย์

เข้าสู่โหมดการตั้งต่ําดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดปุ่ม High Temp.
	กดปุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSEPUP
	กดปุ่ม Start
	กดปุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSEP88
	กดปุ่ม Startหน้างอจะแสดง SEP89
	กดปุ่ม Startกดปุ่ม Med Temp.(+) หรือ Low Temp.(−) จากนั้นเลือก8156 หรือ 88888156 ปิดการใช้งาน8886 เปิดการใช้งาน
	กดปุ่ม Startเครื่องจะตั้งค่าวันที่มีราคาพิเศษ (วันอาทิตย์) หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัดโนผดิ
	1.เข้าไปตั้งค่าวโหมดถัดไป2.หยดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทซ์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทซ์• ประเภท OPL/หยอดเหรียญ - กดปุ่ม “High Temp.” 2ครั้ง

5.การกำหนดเวลาเริ่มต้นของราคาพิเศษ

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSP6E
	กดบุ่ม Startจะแสดงเวลาที่เริ่มต้นของราคาพิเศษครั้งก่อน
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อเลือกเวลาตั้งแต่ 0 ถึง 23
	กดบุ่ม Startเครื่องจะกําการตั้งค่าเวลาเริ่มต้นของราคาพิเศษ หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตรโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

6.การกำหนดเวลาสั้นสุดของราคาพิเศษ

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งSETUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งSPEE
	กดบุ่ม Startจะแสดงเวลาที่สิ้นสุดของราคาพิเศษครั้งก่อน
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อเลือกเวลาตั้งแต่ 1 ถึง 24
	กดบุ่ม Startเครื่องจะกําการตั้งค่าเวลาสิ้นสุดของราคาพิเศษ หลังจากนั้นจะเข้าสู่กระบวนการกัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ไสนับตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2 ครั้ง

7.การตั้งค่าระยะเวลารอบสำหรับราคาปกติ

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดปุ่ม High Temp.
	กดปุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดปุ่ม Start
	กดปุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงCPDQ
	กดปุ่ม Startจะแสดงระยะเวลากรอบสําหรับราคาปกติ
	กดปุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อเลือกเวลาตั้งแต่ 10 ถึง 99
	กดปุ่ม Startเครื่องจะเกําการตั้งค่าระยะเวลากรอบสําหรับราคาปกติ หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดปุ่ม “High Temp.” 2ครั้ง

8.การตั้งค่าระยะเวลลวงรอบสำหรับราคาพิเศษ

เช้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSPDC
	กดบุ่ม Startจะแสดงระยะเวลากรอบสําหรับราคาพิเศษ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อเลือกเวลาตั้งแต่ 10 กิง 99
	กดบุ่ม Startเครื่องจะกําการตั้งค่าระยะเวลากรอบสําหรับราคาพิเศษ หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

หมายเหตุ

• CCCC (ระยะเวลาการซัก) ไม่สามารถกำหนดได้ที่เครื่องอบผ้า
• nrPC (ระยะเวลาการลาง) ไม่สามารถกำหนดใดที่เครื่องอบผา
• rt (การตั้ง Dam Shakespeareวิชาการลาง) ไม่สามารถกำหนดได้ที่เครื่องอุบผา
  • tSSd (ความเร็มสูงสุดในการปั่น) ไม่สามารถำหนดใดที่เครื่องอบผา

9.การตั้งค่ามูลค่าของเหรียญ 1

เข้าสู่โหมดการตั้งต่ําดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดบุ่ม Startจะแสดงมูลค่าของเหรียญ 1
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−)เพื่อกําหนดมูลค่าของเหรียญ 1 (สามารถตั้งค่าได้ ตั้งแต่ 0 ถึง9,90 ในการเพิ่มแต่ละครั้งคือ 0.1)
	กดบุ่ม Startเครื่องจะกําการตั้งค่ามูลค่าของเหรียญ 1 หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทชี้• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทชี้• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

10.การตั้งค่ามูลค่าของเหรียญ 2

(เป็นการตั้งดาสำหรับต่อระยะเวลาหรือเหรียญ e-suds)

เข้าสู่โหมดการตั้งค่าดุณจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSBUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดง8082
	กดบุ่ม Startจะแสดงมูลค่าของเหรียญ 2
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−)เพื่อกําหนดมูลค่าของเหรียญ 2 (สามารถตั้งค่าได้ ตั้งแต่ 0 กึง9,90 ในการเพิ่มแต่ละครั้งคือ 0.1)
	กดบุ่ม Startเครื่องจะกําการตั้งค่ามูลค่าของเหรียญ 2 หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัดโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทซ์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทซ์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

!หมายเหตุ

• ประเภทของเหรียญ : มูลคาของเหรียญ 2 ใช้ฟังกข้นเดียวกับการตั้งคาของเหรียญ e-Suds
• ประเภทของบัตร : มูลคาของเหรียญ 2 ใช่ฟังกชันเดียวกับคาของการเพิ่มระยะเวลา (การเปลี่ยนมูลคาของเหรียญ 2 คุณสามารถเปลี่ยนระยะเวลาของการเพิ่มเวลาและเหรียญ e-Suds)

11.การตั้งค่าสัดส่วนการเพิ่มขึ้นของราคาสำหรับเพ็นนี้

ใช้ในการตั้งดาสัดส่วนการเพิ่มขึ้นของเซนต์เมื่อใช่กับบัตรเงินสด

เข้าสู่โหมดการตั้งค่าดุณจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSETUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงPIP0
	กดบุ่ม Startจะแสดงสัดส่วนการเพิ่มขึ้นของราคาสําหรับเพื่นนี้
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อกําหนดค่าของPIPo (0~4)
	กดบุ่ม Startเครื่องจะกําการตั้งค่าราคา หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางซ้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

หมายเหตุ

- ใช้การตั้งค่าสัดส่วนการเพิ่มขึ้นของราคาสำหรับเพิ่นนี้ได้เฉพาะประเภทบัตรเท่านั้น (ไม่มีผลต่อเครื่องที่ตั้งค่าไว้เป็นเหรียญ)

12.การตั้งค่าการเพิ่มขึ้นของเวลา

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC189:08	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งดงSBUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งดงSBPE
	กดบุ่ม Startจะแสดงเวลาที่เพิ่มขึ้นแต่ละครั้ง
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อกําหนดเวลาตั้งแต่ 1 ถึง 30
	กดบุ่ม Startเครื่องจะกําการตั้งค่าเวลา หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตโนมติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

13. การตั้งค่าความดังของเสียงเตือน

เข้าสู่โหมดการตั้งค่าดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดปุ่ม High Temp.
	กดปุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSEGUP
	กดปุ่ม Start
	กดปุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงBEEP
	กดปุ่ม Startจะแสดงความดังของเสียง
	กดปุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อกําหนดHigh, Low หรือ Off
	กดปุ่ม Startเครื่องจะกําการตั้งค่าความดังของเสียงเดือน หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางซ้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดปุ่ม “High Temp.” 2ครั้ง

14.การตั้งค่าเวลาที่ใช้ในการเก็บเหรียญ (เฉพาะประเภทยอดเหรียญ)

เข้าสู่โหมดการตั้งค่าดุณจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งSETUP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งFEBB
	กดบุ่ม Startจะแสดงเวลาครั้งก่อน
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อกําหนดเวลา1 - 180 หรือ ‘Disable’
	กดบุ่ม Startเครื่องจะกําการตั้งค่าเวลาที่ใช้ในการเก็บเหรียญ หลังจากนั้นจะเข้าสู่กระบวนการถัดไปโดยอัตรโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางซ้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

15.การตั้งค่าประเภทของผลิตภัณฑ์

เข้าสู่โหมดการตั้งดําดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม High Temp.
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงSEP
	กดบุ่ม Start
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดงPDEP
	กดบุ่ม Startจะแสดงข้อมูลครั้งก่อน
	กดบุ่ม Med Temp. หรือ Low Temp. และเลือกPPAY หรือ FABEEPPAY สําหรับประเภทหยอดเหรียญหรือใส่บัตรFABEE สําหรับประเภท OPL
	กดบุ่ม Startเครื่องจะกําการตั้งค่าผลิตภัณฑ์ หลังจากนั้นจะเข้าสู่กระบวนการถ้าไปโดยอัดโน้มัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทซ์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทซ์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

โหมดการตั้งโปรแกรม - โหมดการทดสอบ

โหมดการตรวจสอบหาความผิดพลาด : 6858 (หน้าจอแสดงผล)

โปรแกรมนี้ใช่สำหรับการทดสอบการทำงานของเครื่องอบผาและตรวจสอบหาขอผิดพลาดของเครื่อง

วิธีการเข้าสู่หมดทดสอบ

ประเภท	ชื่อข้อมูล	บุ่ม	การแสดงผล	คําอธิบาย
islับัตร /หยอดแทรียญ	วิธีการเข้าสู่ทงมตทดสอบ	1.เข้าสู่ทงมตการตั้งโปรแกรม		ใส่บัตร service (ประเภทใส่บัตร),เปิด on/off สวิทช์ (ประเภทหยอดเหรียญ)
		2. High Temp.		กดบุ่ม High Tempหลังจากนั้น ESSB จะแสดงบนหน้าจอแสดงผล
		3. Start		จะเข้าสู่ทงมตการทดสอบหาความผิดพลาด
OPL /หยอดแทรียญ		1.เข้าสู่ทงมตการตั้งโปรแกรม		กดบุ่ม High Temp ด้างไว้ หลังจากนั้นกดบุ่ม Low Temp ในเวลาเดี่ยวกัน หลังจากนั้นกดบุ่ม Med Temp 3 ครั้งและกดบุ่มStart
		2. High Temp.		กดบุ่ม High Tempหลังจากนั้น ESSB จะแสดงบนหน้าจอแสดงผล
		3. Start		จะเข้าสู่ทงมตการทดสอบหาความผิดพลาด

1. 0808

กดบุ่ม Start เพื่อไปยังฟังก์ชันลัดไป

จํานวนครั้งของการกดบุ่ม Start	การตรวจสอบ การแสดงผล
- LqC 1
1 ครั้ง	ตรวจสอบเวอร์ชันและรหัสของเครื่อง■ เครื่องอบผาด้วยไฟฟ้า : P3 OE■ เครื่องอบผาด้วยกฤษ : P3 Og	เวอร์ชันและรหัสของเครื่อง (LED ติดทั้งหมด)แลดง P3:OE หรือ P3:Og และ gU:XX โดย XXคือเวอร์ชัน
2 ครั้ง	ตรวจสอบ PDA	Ir--
3 ครั้ง	ตรวจสอบการหมุนของผอเตอร์	ค่าความชันที่วัดได้ (70~239)
4 ครั้ง	■ เครื่องอบผ้าด้วยไฟฟ้า :การกํางานของอีตเตอร์มอเตอร์และอีตเตอร์ 1 (2700W)■ เครื่องอบผาด้วยกฤษ :การกํางานของวุลาvmอเตอร์ + วลาว	แสดงอุณหภูมิปัจจุบัน (5~70)(แลดงคาอุณหภูมิเป็นหน่วยองศาเชลเชียส)
5 ครั้ง	■ เครื่องอบผ้าด้วยไฟฟ้า :การกํางานของอีตเตอร์มอเตอร์ + อีตเตอร์ 1 + อีตเตอร์ 2 (5400W)■ เครื่องอบผาด้วยกฤษ :การกํางานของวุลาvmอเตอร์ + วลาว	แสดงอุณหภูมิปัจจุบัน (5~70)(แลดงคาอุณหภูมิเป็นหน่วยองศาเชลเชียส)
6 ครั้ง	ตรวจสอบการกํางานของ LED และบุ่มกดบุ่ม High Temp.กดบุ่ม Med Temp.กดบุ่ม Low Temp.กดบุ่ม No Heat	เวอร์ชันและรหัสของเครื่อง
7 ครั้ง	สิ้นสุดการทดสอบ	LqC1
ระหว่างการตรวจสอบภาประตูเปิด	สัลบประดู(มอเตอร & อีตเตอร์ปิด, ร้องเตือน 7ครั้ง)	dE(ประตูเปิด โปรดปิดประตูไห้สมบูรณ์)
ระหว่างการตรวจสอบภาประตูปิด	กลับไปทดสอบที่ชันตอน 2(มอเตอร์และอีตเตอร์ปิด)	ค่าความชันที่วัดได้ (70~239)

2.รีเซ็ทกลับไปค่าเริ่มต้นจากโรงงาน - EEPt

หลังจากรีเซ็TKกลับไปที่ดาเริ่มต้นจากโรงงาน ทุกๆตาจะเปลี่ยนเป็นคาเริ่มต้นทั้งหมด

เข้าสู่โหมดการตั้งค่าดุณจะเห็นข้อความLqC188:88	บุ่ม การแสดงผล
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้าจอแสดง88:98	88:88
	กดบุ่ม Start	88:88
	กดบุ่ม Med Temp. จะหน้าจอแสดง88:23	88:88
	กดบุ่ม Start หลังจากนั้นเครื่องจะรี่เซ็ทกลับไปที่ค่าเริ่มต้นจากโรงงาน แสดง89:00	89:00
	1.เข้าไปตั้งคําร์โหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทช์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางซ้อน - 1.เปิดแพงควบคุม2.เปิด on/off สวิทช์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” +“Low Temp.” และ ‘3’

หมายเหตุ

• คาเริ่มตนเองการอบ水面หรับเครื่องแบบ ใส่บัตร/หยอดเหรียญ
• เวลาอบผา
  50 นาที่
• ระยะเวลการเพิ่มเวลา
  10 นาที
• เวลาอบผ้าของเครื่องแบบ OPL สามารถเปลี่ยนไดตั้งแต่ 10 ถึง 100 นาที โดยการกดปุ่มวงรอบการทำงาน

3.การตั้งค่าเวลา

เข้าสู่โหมดการตั้งคําดุนจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแสดง8738
	กดบุ่ม Startหน้างอจะแสดงตั้งแต่ 2000 --> 0101 --> Sat --> 0000
	กดบุ่ม Start
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อตั้งค่าปี ด.ศ.ระหว่าง 2000 และ 2099
	กดบุ่ม Startเครื่องจะตั้งค่าปีด.ศ. และจะเข้าสู่ชันตอนกัดไปโดยอัตโนมัติ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อตั้งค่าเดือนระหว่าง 01 และ 12
	กดบุ่ม Startเครื่องจะตั้งค่าเดือน และจะเข้าสู่ชันตอนกัดไปโดยอัตโนมัติ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อตั้งค่าวันที่ระหว่าง 01 และ 31
	กดบุ่ม Startเครื่องจะตั้งค่าวันที่ และจะเข้าสู่ชันตอนกัดไปโดยอัตโนมัติ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อตั้งค่าชั่วโมงระหว่าง 00 และ 23
	กดบุ่ม Startเครื่องจะตั้งค่าชั่วโมง และจะเข้าสู่ชันตอนกัดไปโดยอัตโนมัติ
	กดบุ่ม Med Temp.(+) หรือ Low Temp.(−) เพื่อตั้งค่านาที่ระหว่าง 00 และ 59
	กดบุ่ม Startเครื่องจะตั้งค่านาที่ และจะเข้าสู่ชันตอนกัดไปโดยอัตโนมัติ
	1.เข้าไปตั้งค่าโหมดถัดไป2.หยุดการตั้งค่าและกลับไปสู่โหมดเตรียมพร้อม• ประเภทหยอดเหรียญ - เปิด on/off สวิทซ์• ประเภทใส่บัตร - ใส่บัตร Service• แบบวางช้อน - 1.เปิดแผงควบคุม2.เปิด on/off สวิทซ์• ประเภท OPL/หยอดเหรียญ - กดบุ่ม “High Temp.” 2ครั้ง

4. วงรอบการทำงาน Courtesy

วงรอบการทำงานแบบ Courtesy

จะดลายกับวงรอบการทำงานแบบพรีที่มอบหากับลูกคาเผื่อเครื่องอบผาไม่สามารถใช้งานได้

เข้าสู่โหมดการตั้งค่าดุณจะเห็นข้อความLqC189:88	บุ่ม การแสดงผล
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้างอแส่งดง88:88
	กดบุ่ม Start
	กดบุ่ม Med Temp. จะหน้างอแส่งดง88:89
	กดบุ่ม Startหน้างอจะแส่งดง88:50
	เลือกเวลาที่ต้องการ Tunisiaเหตุการ าเครื่องอบผ้าเป็นประเภทใส่บัตร จําเป็นต้องใส่บัตรเงินสดหลังจากถอดบัตร service ออก หลังจากนั้นกดปุ่มวางรอบการกํางานที่ต้องการ และกดบุ่ม เริ่ม (เฉพาะประเภทใส่บัตรเท่านนที่จะไมลดมูลค่าในบัตรภาใช้กับโหมดนี้)
	กดบุ่ม Startหน้างอแส่งผลจะเส่งเวลาคงเหลือและเริ่มกํางาน

5.ยกเลิกวงรอบการทำงาน

■ ประเภทยอดเหรียญ

เข้าสู่โหมดการตั้งค่าดุณจะเห็นข้อความLqC1	บุ่ม การแสดงผล
	กดบุ่ม Med Temp. หรือ Low Temp. จะหน้าจอแส่งดง[IMAGE]
	กดบุ่ม Start
	กดบุ่ม Med Temp. จะหน้าจอแส่งดง [88:99]
	กดบุ่ม Start
	หน้าจอจะแส่งดง [66:66] และร้องเดือน
	กลับสู่โหมดเตรียมพร้อม

■ ประเภทใส่บัตร

ใส่บัตรยกเลิกการกํางาน	บุ่ม การแสดงผล
	แสดงเวลาปัจจุบันและdo nE.
	หน้า progressesนด End และร้องเตือน
	กลับสู่โหมดเตรียมพร้อม

Tunisia

■ ประเภท OPL - เครื่องอบผ้าจะหยุดทำงานเมื่อเปิดประตู

โหมดการตั้งโปรแกรม - โหมดแสดงข้อมูลการใช้งาน

แสดงข้อมูลการใช้งาน : CLCt (หนาจอแสดงผล)

เครื่องอบรมจะเก็บข้อมูลการใช้งานเพื่อใหเจ้าของสามารถตรวจสอบข้อมูล เช่น จำนวนครั้งของการทำงาน, จำนวนครั้งที่ใช้บัตร หรือหยอดเหรียญ และอื่นๆ

วิธีการเข้าสู่หมดแสดงข้อมูลการใช้งาน

ชื่อข้อมูล	ป	ผลarแสดงผล	ชื่อข้อมูล
วิธีการเข้าสู่โหมดแสดงข้อมูลการใช้งาน	1.เข้าสู่โหมดการตั้งโปรแกรม		ใส่บัตร Service (ประเภทใส่บัตร), เปิด on/off สวิทช์ (ประเภทหยอดเหรียญ)
	2. High Temp.		กดบุ่ม High Temp. จน “tESt” แสดงบนหน้างอ
	3. Low Temp.		กดบุ่ม Med Temp. หรือ Low Temp. จน “CLCt” แสดงบนหน้างอ
	4. Start		เข้าสู่หน้าแสดงข้อมูลการใช้งาน
	5. Med Temp. หรือ Low Temp.		เลื่อนไปยังข้อมูลต่างๆที่ต้องการตรวจสอบด้วยการกดบุ่ม Med Temp. หรือ Low Temp.
	6. Start		แสดงค่าของข้อมูลที่เลือก

✿ ตรวจสอบข้อมูลที่ต้องการจากตารางดานกลาง โดยข้อมูลจะแสดงเป็น

■ ตารางแสดงข้อมูลการใช้งาน

หมายเลข	ตัวย่อ	ความหมาย คําอธิบาย
1	r	g P r ราคาปกติ	0,00~9,90
2	r	g C P ราคาปกติแบบ	เร็จCP ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
3	r	g r P ราคาปกติแบบ	เร็จCP ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
4	rgHP	ราคาปกติแบบร้อน	rgHP ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
5 dELC ความชั้น			dELC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
6	ltrC	จํานวนของงรอบปกติ	จํานวนของงรอบปกติ (0~65535)
7 ItCC จํานวนของง	รอบแบบเย็น		ItCC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
8 ItAC จํานวนของง	รอบแบบอุ่น		ItAC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
9	ItHC	จํานวนของงรอบแบบร้อน	ItHC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
10	ItSC	จํานวนของงรอบแบบพิเศษ	ItSC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
11	IttF	จํานวนของงรอบแบบเพิ่มเวลา	จํานวนของงรอบแบบเพิ่มเวลา (0~65535)
12	ItUC	จํานวนของงรอบ Service	จํานวนของงรอบ Service (0~65535)
13	ItFC	จํานวนของงรอบ Token	จํานวนของงรอบ Token (0~65535)
14	ACrC	จํานวนของงรอบปกติแบบส์สม	จํานวนของงรอบปกติ (0~65535)
15	ACCC	จํานวนของงรอบแบบเย็นส์สม	ACCC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
16	ACAC	จํานวนของงรอบแบบอุ่นส์สม	ACAC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
17	ACHC	จํานวนของงรอบแบบร้อนส์สม	ACHC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
18	ACSC	จํานวนกรอบแบบพิเศษส์สม(เฉพาะเครื่องอบผ้า)	ACSC ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เช้าไม่ได้)
19	ACtF	จํานวนของงรอบแบบเพิ่มเวลาส์สม(เฉพาะเครื่องอบผ้า)	จํานวนของงรอบแบบเพิ่มเวลา (0~65535)
20	ACUC	จํานวนของงรอบ Service ส์สม	จํานวนของงรอบ Service (0~65535)
21	ACFC	จํานวนของงรอบ Token ส์สม	จํานวนของงรอบ Token (0~65535)

ตารางแสดงข้อมูลการใช้งาน

หมายเลข	ตัวย่อ	ความหมาย คําอธิบาย
22 ACrt เวลาการทํางานแบบส์สม			เวลาการทํางานเป็นนาที (0~65535)
23	Itnr	จํานวนงรอบที่ไม่ได้กํางาน	Itnr ไม่เปิดให้ใช้งานบนเครื่องอบผ้า
24	Ittb	จํานวนงรอบที่มีปัญหา	มีเงิน แต่ไม่สามารถกํางานได้
25	ItPd	จํานวนงรอบที่ไฟดับ	ไม่มีเงิน แต่สามารถกํางานได้
26	Itdd	จํานวนการเปิดประตูแบบไม่อนุญาต	จํานวนการเปิดประตูแบบไม่อนุญาต (0~255)
27	ItAd	จํานวนการเปิดประตูแบบอนุญาต	จํานวนการเปิดประตูแบบอนุญาต (0~255)
28 ItUC		จํานวนการเปิดที่เก็บเหรียญแบบไม่อนุญาต	จํานวนการเปิดที่เก็บเหรียญแบบไม่อนุญาต (0~255)
29	ItAC	จํานวนการเปิดที่เก็บเหรียญแบบอนุญาต	จํานวนการเปิดที่เก็บเหรียญแบบอนุญาต (0~255)
30	Ittl	จํานวนรายได้ทั้งหมด	จํานวนรายได้ทั้งหมด (0,00~65535)
31	Actl	จํานวนรายได้สะสม	จํานวนรายได้สะสม (0,00~65535)
32 IttC	จํานวนงรอบการกํางานทั้งหมด		จํานวนงรอบการกํางานทั้งหมด (0~65535)
33	ACtC	จํานวนงรอบการกํางานสะสม	จํานวนงรอบการกํางานสะสม (0~65535)
34 SCPr ราคาของวง	รอบการกํางานแบบพิเศษ		Scpr ไม่เปิดให้ใช้งานบนเครื่องอบผ้า (เขาไม่ได้)
35	toPr	ราคาการเพิ่มระยะเวลากรอบ	0,00~9,90
36	ltd	จํานวนเงิน	จํานวนเงิน (0~65535)
37	ACd	จํานวนเงินสะสม	จํานวนเงิน (0~65535)
38 Ittd	จํานวนเงินการเพิ่มระยะเวลากรอบ		จํานวนเงินการเพิ่มระยะเวลากรอบ (0~65535)
39	ACtd	จํานวนเงินการเพิ่มระยะเวลากรอบสะสม	จํานวนเงินการเพิ่มระยะเวลากรอบ (0~65535)

จำนวน จะเก็บตั้งแต่การเก็บข้อมูลครั้งสุดท้าย

๙๕๘๘ จะเก็บตั้งแต่การรีเซ็ทไปยังค่าเดิมจากโรงงานครั้งสุดท้าย

อนุญาต: เปิด on/off สวิทช์ด้วยการสื่อสารกับ PDA (เปิด on/off สวิทช์ภายในเวลา 30 นาที่หลังจากสื่อสารกับ PDA)

✿ ไม่อนุญาต: เปิด on/off สวิทช์โดยไม่มีการสื่อสารกับ PDA

การำรุงรักษา

■ การทำความสะอาดแบบปกติ

คําเตือน

ทานสามารถปฏิบัติตามขอระวังเบื้องตนเองรวมทั้งคำแนะนําที่แสดงในต้านล่างนี้เพื่อลดความเสี่ยงต่อการเกิดเพลงไหม,ไฟฟ้าช้อ tractor Hospitalsให้ผู้นี้ได้ข้อมันตรายเมื่อใช้งานเครื่องอบผ้าเครื่องนี้

• ถอดปลักเตรื่องอบฝาก่อนลงมือกำหนดว่าสสะอาด เพื่อ ลดความเสี่ยงต่อการเกิดไฟฟ้าช็อตได้ การไม่ปฏิบัติ ตามคําเดือนนี้จะเป็นสาเหตุให้ได้รับบาดเจ็บขั้นรุนแรง , การเกิดเพลิงใหม่, ไฟฟ้าช็อต หรือ อนตรายถึงเสี่ยวิต
• ตามใช้สารเคมีฤทธิ์รุ่นแรง ตัวำละลายหรือน้ํายาก้าความสะอาดชนิดกัดกรุ่อน เพื่อกําความสะอาดเครื่องอบผ้า สิ่งที่กล่าวมาทั้งหมดนี้ จะกําลวยวัดฤเคลื่อบผิวของเครื่องอบผ้า

การทำความสะอาดภายนอกเครื่องอบผ้า

การดูแลรักษาที่ถูกต้องเหมาะสมสามารถยีดอาการใช้งานของเครื่องอ บผ้า ภายนอกเครื่องอบผ้าสามารถลูกก็ความสะอาดด้วยน้ำอนและผงชี้ กฟอกชนิดออน ไม่ผู้ทุทธิ์กัดกร่อน เซ็ดบริเวณที่เป็นทนั้นที่ด้วยผ้าหมาย

หมายเหตุ

หามใช้สารเคมีฤทธิ์รุนแรง, อุปกรณักความสะอาดชนิดขัดกู, สารตัวก็ละลวย เพื่อก้าความสะอาดเครื่องอบผา สังที่กล่าวมาหั้งหมดนี้ จะกําลายวัตถเฉลื้อบผิวของเครื่องอบผ้า

การทำความสะอาดภายในเตรื่องอบผ้า

เชัดบริเวณประตูและชอบยางประตูด้วยผาหมายเพื่อป้องกันศษ์ผาและผุนส์สมบริเวณชอบยางประตู กําความส์次会议หนาตารางด้วยผาหมายซับน้ําอนและผงชักฟอกชนิดออน

ไม่มีฤทธิ์กัดกรอน จากนั้นเช็ดด้วยผาแห้ง กังอบผาส์แดนเลสสามารถูกกําความสะอาดได้ด้วยน้ํากําความสะอาดส์แดนเลสทั่วไป

ที่แนะนําโดยบริษัทผุผลิต หามใช้สารเคมีฤทธิ์รุนแรงหรืออุปกรณ์กําความสะอาดชนิดขัดกู ส่งที่กล่าวมาหั้งหมดนี้สํามารถกําให้เกิดรอยขิดขวนหรือกําลายวัตถูเคลื่อบผิวของเครื่องอบผ่า

การทำความสะอาดรอบๆและไต้เครื่องอบผ้า

ดุดฝุ่นและเศษผ่าจากบริเวณรอบๆเครื่องอบผาและช่างใดเครื่องอ บผาอย่างส์มาเส็มอ ทอลมควรระถูกตรวจสอบถึงการสะสมของเศ ผาและกําความสะอาดอย่างน้อย比較ครั้ง หากสั่งเกต์ได้ถึงการร บายอากาศที่น้อยลงหรือประสิทธิภาพในการอบแหงลดลง ไหตร วจสอยทอลมทันที่วามสิ่งกัดขวางหรือการปิดล้อมใดๆหรือไม่

การปํารุงรักษาทอลม

ทอุสมดวาระถูกตราวจสอยถึงการสะสมของเศษผาและกำหนดว่าส์งอํานวนอย่างน้อยปะครั้ง หากสูงเกตได้ถึงการระบายอากาศที่น้อยลงหรือประสิทธิภาพในการรอบแห่งลดลง ในตรวจสอบทอุสมทันที่ว่ามีสิ่งก็ตขวางหรือการปิดล้อมใดๆหรือไม่ ติดต่อช่างผู้เชี่ยวชาญหรือผู้ใหบริการ

การทำความสะอาดแผนกรองเศษผ้า

ทำความสะอาดแผนกรองเศษผ่าทุกครั้งหลังวงรอบการท งาน

ในการกำความสะอาด เปิดเครื่องอบผ้าและดึงแผ่นกรอง เศษผ้าขันตรงๆ จากนั้น

1. กลึงและม้วนเคษผ้าออกจากแผ่นกรองด้วยนี้ว หรือ

2.ทำความสะอาดแผนกรองเศษผ้าด้วยเครื่องดูดผุ่น

1. หากแผ่นกรองเศษผ้าสกปรกมากหรือถูกเคลื่อบด้วยน ่ยาปรับผ่านุ่ม ลางแผนกรองในน้ำอนผสมส์บ่อ่อน และตากให้เหงกอนใส่กลับเข้าไปในเครื่องอบผ้า

หมายเหตุ

หามอมผ้าโดยปร่าศ์จากแผนกรองเศษผา หามอมผ้าโดยใช้กรองเศษผาที่เปียก ช่วงความถิ่ที่แนะนําใน การใช้บริการต่อปีละครั้ง

คำแนะนำในการติดตั้งเครื่องอบผ้าแบบวางช้อนกัน

1. รูปแบบที่เหมาะสมต่อการวางข้อนกัน

ตําแหน่งการวางช้อน	ชั้นบน ชั้นล่าง
	เครื่องอบรมผ้า	เครื่องซักผ้า	เครื่องอบรมผ้า
ตําแหน่งการวางช้อน	RP1329AD5S	F1069FDP	RP1329AD6S
	RP1329AN7S	F1069FD2P	RP1329AN1S
	RP1329A7S	F1069FD6P	RP1329A1S
	RV1329AD5S		RV1329AD6S
	RV1329AN7S		RV1329AN1S
	RV1329A7S		RV1329A1S

2. อุปกรณ์สำหรับการเลื่อน

• อุปกรณ์สำหรับการเลื่อนถูกจัดมาพร้อมกับเครื่องอบผ้าชันบน
• อุปกรณ์สำหรับการเลื่อนประกอบด้วย รางเลื่อน(2) แผ่นเลื่อน(4) สกรู(10) สกรูสำหรับเครื่องอบผ้า(8)

1) รางเลื่อน

3) สกรู 4) สกรูสำหรับเครื่องอบรมผ้า

3. อุปกรณ์สำหรับการวางข้อนกัน

• อุปกรณ์สำหรับการวางข้อนกันลูกจัดมาพร้อมกับเครื่องอบผาชันบน
• อุปกรณ์สำหรับการวางช้อนกันประกอบด้วย รางสำหรับวางช้อน(1) รางสำหรับความปลอดภัย(3) สลักเกลียว(1) สกรุ(6)

3) สกรู 4) รางสำหรับความปลอดภัย

!หมายเหตุ

-เครื่องใช้ไฟฟ้าสามารถถูกวางข้อนกันได้หากรูปแบบการวางข้อนเหมาะสมตรงกับที่กำหนดโดย LGE
- หมำเครื่องขักผาวงข้นบน
- สามารถสั่งอะไรหลำหรับการวางข้อนจากผู้จัดจำหน่ายที่เชี่ยวชาญหรือจากตัวแทน SVC ของ LGE

4. การวางเครื่องใช้ไฟฟ้าช้อนกัน

• ยกและช้อนเครื่องอบรมผ้าบนเครื่องซักผ้า
• จัดด้านหลังของเครื่องอบผาท่อยชางบนและเครื่องซักผาท่อยชางลางไหตรงกัน
• ตันเครื่องอบรมหาที่อยูขางบนไหลงรางเลือนและรางสำหรับวางซ้อนเพื่อกำitheางหนาของเครื่องใช้ไฟพาทั้งส่องขนนนกัน

5. การติดตั้งรางสำหรับวางข้อน

• ติดตั้ง restaurantsำหรับวางช้อนที่ด้านหลังของเครื่องอบผ้าและเครื่องซักผ้าที่วางช้อนกันอยู่
  -ใช้สกรู 6 ตัวย์ดเครื่องใช้ไฟฟ้าทั้งสองเข้าดวยกัน

โหมดแสดงการทำงานผิดพลาด

■ ความฝุหมายของรหัสแสดงความผิดพลาดที่จอแสดงผล LED ระหว่างเกิดปัญหา

รหัสแสดงความผิดพลาดของเครื่องอบผ้า

อาการ State วิธีแก้ไข
TE1	แสดงเมื่อตัวด้านทานเทอร์มิสเตอร์ (thermistor) ขาด
TE2	แสดงเมื่ออุณหภูมิของเทอร์มิสเตอร์สูงขั้น 17องค่าเป็นระยะเวลา 10 วินาที่
CRE	ขาดการเชื่อมต่อกับสายที่ใช้อ่านบัตร

กู้ดื่นระบบจากไฟฟ้าดับ

ในกรณีไฟฟ้าดับ เครื่องอบผ้าหยุดกํางานแต่จอแสดงผลยังแสดงเวลาก่อนไฟฟ้าดับ กดบุ่ม Start หลังจากไฟมา เครื่องอบผ้าจะเริ่มการกํางานใหม่อีกครั้ง

การตั้งค่าต่ําเริ่มต้นของเครื่องอบผ้า

การตั้งค่าเริ่มต้น	ค่าเริ่มต้น
เวลาใน 1 วงรอบการกํางาน (นาที)	50 นาที
เวลาในชั้นตอบการกําให้เย็นลง	2 นาที
อุณหภูมิสูง 154,4°F (68°C)
อุณหภูมิปานกลาง 140°F (60°C)
อุณหภูมิต่ํา 125,6°F (52,5°C)
การเพิ่มระยะเวลา (นาทีต่อ 1 เหรียญ)	10 นาที
มูลค่าของเหรียญ #1 0.1
มูลค่าของเหรียญ #2 0.1
นาที/นาที และ วินาที	นาที
ฟ้าเรนไอร์ด์/เชลเซี่ยส์ ฟ้าเรนไอร์ด์
โหมดแสดงการกํางานผิดพลาด เปิด
