ประเภทสินค้า	LED TV
รุ่น	32LH591D
ขนาดหน้าจอ	32 นิ้ว (81 ซม.)
ความละเอียด	1920 x 1080 (Full HD)
อัตรารีเฟรช	60 เฮิรตซ์
ขนาด (พร้อมขาตั้ง) (กว้าง x สูง x ลึก)	734 x 474 x 172 มม.
น้ำหนัก (พร้อมขาตั้ง)	4.7 กก.
แหล่งจ่ายไฟ	AC 100-240 V ~ 50/60 Hz, เอาต์พุต: 19 V, 2.53 A
การใช้พลังงาน (ทั่วไป)	ไม่ระบุ, ประมาณ 30-40 W (อ้างอิงจากรุ่นที่คล้ายกัน)
รูปแบบการติดตั้ง VESA	200 x 200 มม. (สกรู M6, 4 ตัว)
พอร์ต HDMI	2 (HDMI ความเร็วสูง)
พอร์ต USB	1 (USB 2.0)
เอาต์พุตเสียง	เอาต์พุตเสียงดิจิตอลออปติคอล, เอาต์พุตหูฟัง
ตัวรับสัญญาณ	DVB-T/T2/C/S/S2 (ขึ้นอยู่กับภูมิภาค)
การเชื่อมต่อไร้สาย	Wi-Fi 802.11a/b/g/n (ในตัว)
คุณสมบัติสมาร์ททีวี	จำกัด (VOD เท่านั้น, ไม่มีเว็บเบราว์เซอร์สำหรับซีรีส์ LH59)
รีโมทคอนโทรล	Magic Remote (AN-MR650) หรือรีโมทมาตรฐาน
อุณหภูมิในการทำงาน	0 °C ถึง 40 °C
ความชื้นในการทำงาน	น้อยกว่า 80%
อุณหภูมิในการจัดเก็บ	-20 °C ถึง 60 °C
ความชื้นในการจัดเก็บ	น้อยกว่า 85%
อุปกรณ์เสริมที่รวม	รีโมทคอนโทรล, แบตเตอรี่, สายไฟ, คู่มือการติดตั้งอย่างรวดเร็ว
ความสามารถในการซ่อมแซม	สามารถซ่อมแซมโดยบุคลากรที่ผ่านการรับรอง; รองรับการติดตั้ง VESA

คำถามที่พบบ่อย - 32LH591D LG

ฉันจะเชื่อมต่อ LG 32LH591D เข้ากับอินเทอร์เน็ตได้อย่างไร?

LG 32LH591D มี Wi-Fi 802.11a/b/g/n ในตัว หากต้องการเชื่อมต่อ ให้กดปุ่ม HOME บนรีโมท ไปที่ Settings > Network > Wi-Fi Connection เลือกเครือข่ายของคุณและป้อนรหัสผ่าน โปรดทราบว่าฟีเจอร์สมาร์ทมีจำกัดสำหรับรุ่นนี้ (ซีรีส์ LH59) ดังนั้นอาจไม่รองรับการท่องเว็บ

ฉันจะทำความสะอาดหน้าจอทีวีได้อย่างไร?

ถอดปลั๊กทีวี ใช้ผ้าแห้งนุ่มๆ เช็ดหน้าจอเบาๆ ห้ามฉีดน้ำหรือน้ำยาทำความสะอาดลงบนหน้าจอโดยตรง ให้ชุบผ้าให้หมาดเล็กน้อยหากจำเป็น หลีกเลี่ยงการใช้แอลกอฮอล์ เบนซิน หรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน เพราะอาจทำให้แผงเสียหายได้

ทำไมทีวีไม่มีเสียง?

ก่อนอื่นตรวจสอบว่าได้ปิดเสียงหรือไม่ (กด MUTE) ตรวจสอบให้แน่ใจว่าเอาต์พุตเสียงตั้งค่าเป็นแหล่งที่ถูกต้อง (ลำโพงทีวีหรืออุปกรณ์ภายนอก) หากใช้ลำโพงภายนอก ให้ตรวจสอบการเชื่อมต่อ นอกจากนี้ตรวจสอบว่าการตั้งค่า Audio ไม่ได้ตั้งค่าเป็นเอาต์พุตภายนอกที่ไม่ได้เชื่อมต่อ

ฉันสามารถติดตั้งทีวีนี้บนผนังได้หรือไม่?

ได้ LG 32LH591D รองรับการติดตั้งผนังแบบ VESA 200x200 มม. ใช้สกรู M6 (ไม่รวม) พร้อมขายึดผนังที่เข้ากันได้ แนะนำให้ช่างผู้ชำนาญติดตั้งเพื่อความปลอดภัย

ฉันจะจับคู่ Magic Remote ได้อย่างไร?

ใส่แบตเตอรี่ (1.5 V AA) เข้าไปในรีโมท เปิดทีวี จากนั้นชี้ Magic Remote ไปที่ทีวีแล้วกดปุ่ม Wheel (OK) พร้อมกัน หากการจับคู่ล้มเหลว ให้ปิดและเปิดทีวีอีกครั้งแล้วลองอีกครั้ง หากต้องการยกเลิกการจับคู่ ให้กด BACK และ HOME ค้างไว้ห้าวินาที

พื้นที่จัดเก็บ USB สูงสุดที่รองรับคือเท่าใด?

พอร์ต USB รองรับอุปกรณ์ USB 2.0 เพื่อประสิทธิภาพที่ดีที่สุด ให้ใช้แฟลชไดรฟ์ USB หรือฮาร์ดไดรฟ์สูงสุด 1 TB อย่างไรก็ตาม ฮับ USB บางตัวอาจไม่ถูกรู้จัก ให้เชื่อมต่ออุปกรณ์โดยตรงกับทีวี

ฉันจะรีเซ็ตทีวีเป็นค่าโรงงานได้อย่างไร?

ไปที่ Settings > General > Reset to Initial Settings ป้อนรหัสผ่าน (ค่าเริ่มต้นคือ 0000) และยืนยัน การดำเนินการนี้จะลบการตั้งค่าส่วนบุคคลและข้อมูลอุปกรณ์ที่เชื่อมต่อทั้งหมด

ทำไมทีวีปิดอัตโนมัติ?

ตรวจสอบการตั้งค่า Sleep Timer หรือ Timer Power Off ภายใต้ Timers นอกจากนี้ หากไม่พบสัญญาณเป็นเวลา 15 นาที ทีวีจะปิดอัตโนมัติ คุณสามารถปิด Auto Power Off ได้ใน General > Eco Mode (ขึ้นอยู่กับรุ่น)

ทีวีรองรับ HDR หรือไม่?

ไม่ LG 32LH591D ไม่รองรับ HDR เป็นทีวี LED Full HD มาตรฐานที่มีความสว่างสูงสุดตามช่วงทั่วไป หากต้องการเนื้อหา HDR โปรดพิจารณารุ่นใหม่กว่าที่รองรับ HDR

ควรใช้สาย HDMI ชนิดใด?

ใช้สาย High-Speed HDMI Cable ที่ได้รับการรับรอง (มีหรือไม่มีอีเทอร์เน็ต) ความยาวสูงสุด 3 ม. เพื่อประสิทธิภาพสูงสุด สายที่ไม่ได้รับการรับรองอาจทำให้หน้าจอกระพริบหรือเกิดข้อผิดพลาดในการเชื่อมต่อ

คู่มือผู้ใช้ 32LH591D LG

• Read Safety and Reference.
• For the power supply and power consumption, refer to the label attached to the product.
• โปรดย่านคูมือเพื่อความปลอดภัยในการใช้งานและเก็บไว้เพื่ออ้างอิงการใช้งาน
• ลําหรับแรงดันไฟฟ้าและกําลังไฟฟ้า โปรดตูฉลากลลิคภัณฑ์รี่แสดงอยู่ด้านหลังเครื่องรับโทรศัศน์

แรงต้นไฟฟ้า

19 V = 18 A

	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (kg)	F - (G_1 + G_2) (kg)
43LH571V-TE43LH571T-TE43LH571Y-TE	976 621	208.7 583 81.5	8.4 8.1
43LH570T-TD43LH570Y-TD43LH590V-TD43LH590T-TD43LH590Y-TD	976 633	217.9 583 81.5	8.4 8.1
43LH576T-TD43LH595T-TD	976 633	217.9 583 81.5	8.7 8.4
49LH571V-TE49LH571T-TE49LH571Y-TE	1108 696	208.7 657 81.5	11.3 11
49LH570T-TD49LH570Y-TD49LH590V-TD49LH590T-TD49LH590Y-TD	1108 707	217.9 657 81.5	11.3 11
49LH576T-TD49LH595T-TD	1108 707	217.9 657 81.5	11.6 11.3

แรงดันไฟฟ้า

AC 100-240 V - 50 / 60 Hz

คู่มือการใช้งาน

เพื่อความปลอดภัยและเพื่อการอ้างอิง OWNER'S MANUAL

แอลจีแอลอัติทวี เป็นแอลชัดที่ใช้แอลอัติแบล็คไลท์เทคโนโลยี LED TV*

* Disclaimer

โปรดอ่านคู่มือการใช่งานอย่างละเอียดก่อนการใช่งานเครื่องรับโทรศัศน์และเค็บไว้อําจอิงสำหรับการใช่งานในอนาคต

คำแนะนำด้านความปลอดภัย

โปรดอ่านคำแนะนำต่างๆ เหล่านี้ก่อนใช้งานเครื่องรับโทรศัศน์ของท่าน

คําเตือน

อย่างเครื่องรับโทรศัศน์และรีโมทคอนโทรลในสภาพแวดล้อม ดังต่อไปนี้

• สถานที่สัมผัสกับแสงแคดโดยตรง
• เป็นบริเวณที่มีความชั้นสูงเช่น ห้องน้ำ
• ใกล้แหล่งความร้อนไตๆ เช่น เตา และอุปกรณ์อื่นๆ ที่ผลิตความร้อน
• สถานที่ใกล้เคียงเคน์เตอร์ห้องครัวหรือความขึ้นซึ่งสัมผัสกับไอน้ําหรือน้ํามันได้ง่าย
• ในพื้นที่ได้รับน้ำฝนหรือลม
• อยู่ไกล้ ภาชนะบรรจุน้ำเช่น แจกัน

มิจะนั้นอาจเป็นเหตุไฟใหม่ไฟฟ้าข้อตการทำงานผิดพลาดหรือการเสียรูปของผลิตภัณฑ์

อย่างผลิตรภัณฑ์ในบริเวณซึ่งมีการสัมผัสกับผุ่นละอองซึ่งอาจทำให้เกิด อันตรายจากไฟใหม่

ปลักไฟหลักที่ยังไม่ได้อตออกจากเต้าเสียบปลักไฟจะยังคงสภาพพร้อม ใช้งานอยู่ ซึ่งอาจเกิดอันตรายได้

อย่างสมพิศน์สุขวันไฟด้วยมือที่เปียก ถ้าบลักษีความชั้น หรือปกตุลไปด้วยฟุ่น ละออง ควรเช็ตปลักสายให้แห่งโดยทัว หรือจัดฟุ่นและอองออกก่อนใช้งาน คุณเอาได้รับอันตรายจากไฟฟ้าดูดเนื่องจากความชั้นสูง

ตรวจสอบให้นแน่ใจในการเชื่อมต่อสายไฟและต่อสายดิน (ยกเว้นสำหรับอุปกรณ์ที่ไม่ได้มีสายดินเพราะคุณอาจฉูกไฟฟ้าดูศหรือได้รับบาตเจ็บ)

ยิตสายไฟหลักให้แน่น หากสายไฟหลักยิตไว้อย่างหวลวมๆ อาจเกิด ประกายไฟขึ้นได้

ตรวจสอบให้นใจสายไฟที่เชื่อยู่ไกลจากรัตถุที่ร้อน เช่นเครื่องทำความ ร้อนซึ่งอาจทำให้เกิดไฟใหม่หรืออันตรายจากไฟฟ้าที่ชื่อต

อย่างวัตถุที่หนักหรือตัวผลิตภัณฑ์ทับบนสายไฟอาจทำให้เกิดไฟใหม่ หรือไฟฟ้าชื่อต

ควรโครงสายอากาศระหว่างภายในและภายนอกอาคารเพื่อป้องกันไม่ให้น้ํา ฝนที่เหมาะสมจากต้านนอก อาจทำให้เกิดความเสียหายต่อตัวผลิตภัณฑ์และ ไฟฟ้าช็อด

การตัดตั้งที่วีบนผนังควรตรวจสอบให้แน่เจว่าไม่มีการตัดตั้งสายไฟฟ้าหลัก และสายสัญญาณที่ด้านหลังของที่วีซึ่งอาจจะฟ้าให้เกิดไฟใหม่หรือไฟฟ้าชื่อต

อย่าเสียบอุปกรณ์ไฟฟ้ามากเกินไปลงในเต้าเสียบไฟฟ้า อาจทำให้เกิดไฟ ใหม่เนื่องจากความร้อนมากเกินใบ

อย่างผลตภัณฑ์หรือปล่อยให้หลุตร่วงเมื่อเชื่อมต่อกับอุปกรณ์ภายนอก ซึ่งอาจทำให้บาตเจ็บหรือเกิดความเสียหายกับผลตภัณฑ์

เก็บวัสดุป้องกันความชั้นที่บรรจุภัณฑ์ หรือไวนิลบรรจุภัณฑ์ออกห่างจากมือ เต็ง วัสดุป้องกันความชั้นเป็นอันตรายหากกลืนกิน หากกลืนกินโดยไม่ได้ ตั้งใจ พยายามให้ผู้ป่วยเอาเจียน และไปโรงพยาบาลเทีกล้าที่สุดบรรจุภัณฑ์ ไวนิลสามารถทําให้เกิดการหายใจไม่ออก เก็บไว้ให้ทางจากมือเต็ง

อย่างว่าให้เด็กของท่านเป็นขึ้นไปหรือเกาะเครื่องรับโทรศัศน์ชึ่ง อาจตกหรือล้ม อาจทำให้เกิดการบาดเจ็บรุนแรง

ทั้งแบตเตอร์ที่ใช้อย่างระมัตระวังเพื่อป้องกันเด็กจากการผลอรับประทาน ในกรณีพิรับประทานให้นำไปพบแพทย์ทันที่

ห้ามนําโลหะ เช่นตะเก็บที่เป็นโลหะ เสียบเข้ากับสายไฟฟังด้านหนึ่งมีการเสียบไฟไว้กับเต้าเสียบ ห้ามสัมผัสสายไฟหลังเสียบไฟไว้กับเต้าเสียบคุณอาจจะได้รับอันตรายจากไฟฟ้า (เฉพาะบางรุ่น)

หลักเลี่ยงการเก็บวัตถุไวไฟอยู่ใกล้เครื่องรับโทรศัศน์อาจเกิดการระเบิดหรือ ไฟใหม่เนื่องจากวัตถุไวไฟ

อย่างวัตถุที่เป็นโลหะเซน เหก็ญ หมุดมม ตะเกียบหรือเจ้นลวดลงในผลิตภัณฑ์ หรือวัตถุไวไฟ เช่นกระดาษและไม้ชัดไฟ โดยเฉพาะเด็ก ซึ่งจะทำให้เกิดไฟซื้อต ไฟใหม่หรือได้รับบาดเจ็บเกิดขึ้นได้ ถ้าวัตถุปลกปลอม หล่นในผลิตภัณฑ์可通过สายไฟ และติดต่อศูนย์บริการ

อย่าลิดน้ําลงบนผลิตภัณฑ์หรือ ขัดสีต้วยสารไวไฟ (ทินเนอร์หรือเบน ชื่น) อาจทำให้เกิดไฟใหม่หรืออุบัติเหตุไฟฟ้าชื่อต

ระวังการกระทกที่จะส่งผลกระทบต่อตัวผลิตภัณฑ์หรือวัตถุใดๆ ร่วงอยู่ ในผลิตภัณฑ์ ห้าวางสิ่งไตบนหน้าจอ คุณอาจได้รับบาดเจ็บหรือ ผลิตภัณฑ์ได้รับความเสียหาย

อย่าสัมผัสกับผลิตภัณฑ์หรือเส่าอากาศในช่วงพายุฟ้าคะแนนองหรือฟ้าแลบ เพราะคุณอาจจะถูกไฟฟ้าดูดได้

อย่าเสียบเต้าเสียบไฟที่ผนังเมื่อมีการรั่วไหลของก็าช เปิดหน้าต่างและระบายอากาศ มันอาจจะทำให้เกิดไฟใหม่จากประกายไฟ

อย่าออกแยกขึ้นส่วน ช่อมแซมหรือแก้ไขสินค้าด้วยตนเองเพราะจะเป็นเหตุไฟใหม่หรืออุบัติเหตุไฟฟ้าชื่อได้ โปรดติดต่อศูนย์บริการเพื่อตรวจสอบแก้ไขช่อมแซม

ถ้าเหตุการณ์ตั้งต่อใบนี้เกิดขึ้น ให้อตปลีกสินค้าทันที่และติดต่อศุนย์ บริการใกล้บ้าน

• ผลิตภัณฑ์ที่ได้รับผลกระทบจากการกระแสแทก
• เกิดความเสียหายกับผลิตภัณฑ์
  .วัตถุแปลกปลอมได้เข้าไปในผลิตภัณฑ์
• ผลิตภัณฑ์เกิดควันไฟหรือกลิ่นแปลกๆ

เพราะสิ่งเหล่านี้อาจทำให้เกิดไฟใหม่หรือไฟฟ้าชื่อต

หากดุ้มไม่ได้ใช้ผลิตภัณฑ์เป็นเวลานาน ควรทอดสายไฟออกจากตัว ผลิตภัณฑ์เพราะฝุ่นหรือการเสี่อมสภาพ wouldnวน อาจเท้าให้เกิดการรับไหลของ ไฟฟ้า ไฟฟ้าชื่อหรือไฟใหม่

ผลิตภัณฑ์จะต้องไม่ถูกสืมผัสกับหยดน้ํา หรือราตน้ําและวัตถุโตๆ ที่เต็มไป ด้วยของเหลว เช่นแจ้งนวางไว้แนอุปกรณ์

อย่าตัดตั้งผลตักเกณฑ์บนผนังที่อาจจะสัมผสน้ำมันหรือระยองน้ำมัน ซึ่ง อาจเกิดความเสียหายและเป็นเหตุของการหล่น

ถ้าน้ําเข้าหรือผู้ใกล้กับที่วีอะแคปเตอร์หรือสายไฟของอะแคปเตอร์ โปรดอดสายไฟและตัดต่อศูนย์บริการพันที่ มิจะนั้นอาจจะเกิดไฟฟ้า ข้อตร้อไฟใหม่

ใช้จะแต่เตอร์และสายไฟที่ได้รับการอนุมัติโดยแอลจีอเล็กทรอนิกส์ เท่านั้น มิฉะนั้นอาจทําให้เกิดไฟใหม่ไฟฟ้าชื่อตหรือความผิดปกติของ ผลิตภัณฑ์

ไม่ถอดอะแคปเตอร์หรือสายไฟ ซึ่งอาจทำให้เกิดไฟ ใหม่หรือไฟฟ้าชื่อต

โปรดใช้ความระมัตระวังกับอะแตปเตอร์เพื่อบ้องกันแรงกระแสตกภายนอก ใดๆ ซึ่งแรงกระแสตกภายนอกอาจก่อให้เกิดความเสียหายต่อยแตปเตอร์ ได้

โปรดให้แนใจว่าสายไฟต่อกับกับที่วิเรียบร้อยแล้ว (เฉพาะบางรุ่น)

ข้อควรระวัง

ติดตั้งผลิตภัณฑ์ในบริเวณที่ไม่เกิดคลื่นวิทยุรบกวน

ควรมีระยะห่างเพียงพอระหว่างเสาอากาศยานอกและสายไฟฟ้า เพื่อให้ พันจากการสัมผัสแม่ในขณะที่เสวอากาศหล่นหรือส้ม ซึ่งทําให้เกิดไฟฟ้าชื่อต

อย่างดังแล้วผลต์กันศ์บนสถานที่เช่นข้นวางที่ไม่แข็งแรง หรือพื้นผิงที่เอี่ยง และหลักเลื่องสถานที่ที่มีการค้นสะเห็น หรือไม่สามารถรองรับอย่างเต็มที่ performancesจะห่ําให้ผลตภัณฑ์ตกหรือพลิกคว่า ซึ่งอาจทําให้เกิดการบาดเจ็บหรือความเสียหาย

หากคุณติดตั้งโทรศัตน์บนขาดตั้ง คุณจำเป็นต้องดำเนินการเพื่อป้องกัน ผลิตภัณฑ์จากการพลิกคว่า มิยะนั้นผลิตภัณฑ์อาจตกหรือหล่น ซึ่งอาจ ทำให้เกิดการบาดเจ็บ

ถ้าคุณต้องการที่จะยัดผลิตภัณฑ์ไว้ที่ผนัง ยัดกับส่วนต่อ ตามมาตรฐานการ ติดตั้ง VESA (อะไหลเสริม) ที่ด้านหลังของผลิตภัณฑ์ เมื่อคุณติดตั้งชุดที่จะ ใช้ยัดติดผนัง ควรระมตระวังเพื่อที่จะไม่ให้หลูต่วงลงกับพื้น

ใช้อุปกรณ์เสริมที่ระบุโดยผู้ผลิตเท่านั้น

เมื่อติดตั้งเสาอากาศ ควรปรึกษาช่างผู้ขํานาญซึ่งอาจเกิดอันตรายจากไฟ ใหม่ หรือยันตรายจากไฟฟ้าช็อด

แนะนําให้ดูที่วีตัวระยะห่างอย่างน้อย 2 ถึง 7 เฟ่า ของขนาดหน้าจจอใน แนวทางแยง ล้าดูเป็นเวลานานอาจทำให้เกิดการมองเห็นเป็นภาพซ้อน

ควรใช้ชนิดของแบตเตอร์ตามที่กำหนดเท่านั้น เพาะอาจก่อให้เกิดความ เสียหายต่อร์โมทคอนโทรล

ห้ามใช้แบตเตอร์ใหม่ร่วมกับแบตเตอร์เก่า ซึ่งอาจทำให้แบตเตอรี่ร้อนมากเกินไปและรั่วไหล

ห้ามให้แบตเตอร์อยู่ในบริเวณที่สามารถสัมผัสกับความร้อน เช่นแสงแตก กองไฟ หรือเตาไฟ เพื่อบ้องกันอันตราย ควรหลักเลี่ยงบริเวณตั้งกล่าว

ห้ามใส่แบตเตอรี่ที่ชาร์ตไม่ได้ เข้ากับอุปกรณ์ชาร์ตแบตเตอรี่

ตรวจสอบให้แน่ใจว่าไม่มัตถุที่กันระหว่างร์โมทคอนโทรลและ เซ็นเซอร์ของรีโมทคอนโทรล

สัญญาณของร์โมทคอนโทรศัลอาจกรุบกวนจากแสงอาทิตย์ หรือแสงที่จํา อื่นๆ ในกรณีนี้อาจต้องทำให้ห้องมีตลง ด้วยการบิดไฟหรือใส่ผ้าม่าน

เมื่อเชื่อมต่อกับอุปกรณ์ภายนอกเช่นวัตถโอก็มคอนโซล ตรวจสอบให้แน่ใจ ว่าสายเคเนิลเชื่อมต่อมีความยาวพอเพราะอาจทำให้ที่วีร่วงหล่นซึ่งอาจ ทำให้เกิดการบาดเจ็บหรือความเสียหายของสินค้า

ห้ามปิดเปิดเครื่อง ด้วยการเสียบปลักหรือลอตปลักไฟฟ้าหนังเพราะอาจจะ ทำให้สายเกิดการข้ารุดหรือห่ำให้ไฟฟ้าชื่อต

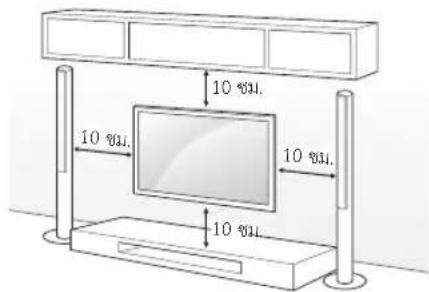

กรุณาทำตามคำแนะน้ำการติดตั้งด้านล่างนี้เพื่อป้องกันไม่ให้สินค้าเกิดความ ร้อนสูงเกินไป

• ระยะห่างระหว่างผลิตภัณฑ์และผนังควรเกิน 10 ชม
- อย่าติดตั้งผลิตภัณฑ์ในสถานที่ไม่มีการระบายอากาศ (เช่นบนชั้นวาง หนังสือหรือในตู้)
- อย่าติดตั้งผลิตภัณฑ์บนพรมหรือเบาะรองนั้ง
- ตรวจสอบให้นใจช่องระบายอากาศไม่ได้ลูกบัดบังจากผ้าปูโตะ ผ้าม่านเพาะอาจทำให้เกิดไฟใหม่

ไม่สัมผัสกับช่องระบายอากาศเมื่อตูโทรศัตน์เบ็นเวลานาน ช่องระบายอากาศอาจจะปล่อยสมร้อน ซึ่งไม่ได้ส่งผลกระทบต่อการดําเนินงานหรือประสิทธิภาพของผลิตภัณฑ์

ตรวจสอบสายไฟของอุปกรณีไฟฟ้าอยู่เสมอ หากพบมีร่องรอยของความเสียหายหรือผิดปกติ ควรลอดสายไฟและหยุดใช้อุปกรณีไฟฟ้าและติดต่อศูนย์บริการเพื่อเปลี่ยนสายไฟ

ป้องกันไม่ให้ ผุ่นสะสมบนขาปลักสายไฟหรือเต้าเสียบ ซึ่งอาจทำให้เกิด อันตรายจากไฟใหม่

ป้องกันสายไฟจากการบัตง หอ หยิก ใกล้ประดูหรือโดนนบืบ จนเก็บความเสียหาย ให้ความสนใจกับปลักผนังและจุดที่ otอกจากสายไฟเครื่องใช้ไฟฟ้า

อย่าใช้ฝ่ามือหรือวัตถุ่มิคม เช่น เล็บ ดินสอหรือปากา กตลงบนหน้าจอ หรือทําให้เกิดรอยขัดช่วน

หลักเลื่องการสัมผัสหน้าจอหรือใช้น้ําของคุณกดไว้ในระยะเวลานานการ ทำเห็นนั้นอาจมีผลกระทบกับการบิดเปือนบางส่วนชั่วศราวนหน้าจอ

เมื่อทําความสะอาดผลิตภัณฑ์และส่วนประกอบอดปลักไฟฟ้าก่อนและเช็ดด้วยผ้าหุ่ม การใช้แรงมากเกินไปอาจทําให้เกิดรอยขึ้นพร้อมไขอน อย่างัดด้วยน้ําหรือเช็ดด้วยผ้าเทียก อย่าใช้น้ํายาทําความสะอาดกระจก น้ํายาสําหรับสังรถหรือใช้ในอุตสาหกรรม สารกัดกร่อน หรือขึ้งแนนชัน หรือแอลกอะยอลื่อนๆ ซึ่งสามารถสร้างความเสียหายต่อสินค้า และจอยแสดงภาพมิจะนั้นอาจทําให้เกิดเพลิงใหม้ ไฟฟ้าช็อดหรือความเสียหายของผลิตภัณฑ์ (การกัดกร่อนการเปลี่ยนรูปหรือแตก)

ขณะที่เครื่องเชื่อมต่อกับเต้าเสียบ ผลิตภัณฑ์จะยังเชื่อมต่อแหล่งจ่ายไฟ แม้คุณจะวิดเครื่องโดยใช้ ปุ่มกดที่เครื่อง หรือที่ปุ่มกดบนร์โมทคอนโทรล

เมื่อถอดปลักไฟ ให้จับที่ตัวปลักและถอด ไม่จับที่ตัวสายไฟเพราะอาจ ทำให้เกิดไฟใหม่

เมื่อย้ายสินค้า ให้ตรวจสอบว่าได้ปิดเครื่องแล้ว จากนั้นให้อตปลักสายไฟ สายอากาศและสายเคบิลเชื่อมต่ออื่นๆ ระวังหากเกัดความเสียหาย อาจ ทําให้เกิดไฟใหม่หรือไฟฟ้าซื้อต

เมื่อมีการย้ายผลิตภัณฑ์ให้ช่วยกันอย่างน้อย 2 คน เพราะผลิตภัณฑ์มี น้ำหนักมาก อาจทำให้เกิดการบาดเจ็บ

ตัดต่อศูนย์บริการ เมื่ออุปกรณีได้รับความเสียหาย เช่นสายไฟหรือปลักเสียหาย ของเหลวรั่งไหลหรือมีวัตถุดกเข้าใบด้านใน เฟียกฝนหรือความชึ้น ทํางานไม่เป็นปกติหรือร่วงจากที่สูง

หากสัมผัสผลิตภัณฑ์แล้วรู้สึกเย็น และอาจมีความรูสิก "รูบวาบ" เมื่อ เบิดอยู่ ซึ่งเป็นเรื่องปกต์ไม่มีอะไรผิดปกติกับผลิตภัณฑ์

จอเป็นเทคโนโลยีขั้นสูง ผลิตภัณฑ์แสดงผลแบบ TFT กับความละเอียด 2-6 ล้านพักเชล คุมอาจเห็นจุดสีตําลึกๆ หรือจุดสีที่สว่าง (สีแดง, สีฟ้าหรือสีเซียว) ที่ขนาด 1 ppm บนจอซึ่ง ไม่ได้เป็นการป่งชี้ถึงความผิดปกติ และไม่ได้มิผลต่อประสิทธิภาพและความนาฯเชื่อถือของผลิตภัณฑ์ ปรากฏ การสนี้ยังเกิดขึ้นในผลิตภัณฑ์ของบริษัทอื่น และไม่อยู่ภายใต้การปรับเปลี่ยนหรือคืนเงิน

คุณอาจพบความสว่างที่แตกต่างกัน และสีของหน้าจอขึ้นอยู่กับตําแหน่งการรับชม ( Egyptian, ขวา, บน, ล่าง) ซึ่งเกิดจากลักษณะของจอกพ ซึ่งไม่ได้เกี่ยวข้องกับประสิทธิภาพของผลิตภัณฑ์และไม่ได้เป็นความผิดปกติของผลิตภัณฑ์

การแสดงภาพหนึ่งเป็นเวลานาน อาจทำให้เกิดภาพค้างบนหน้าจอ โปรดหลัก เลี่ยงการแสดงภาพหนึ่งบนหน้าจอที่วีเป็นระยะเวลานาน

เสียงปกติของการใช้งาน

เสียงของพลาสติกที่เกิดขึ้นเนื่อรับชมหรือบัติโทรทัศน์ เกิดขึ้นจากการทดสอบทางความร้อนของพลาสติก เนื่องจากอุณหภูมิและความขึ้นปืนเรื่องปกติ สำหรับสินค้าที่จะต้องเปลี่ยนรูปความร้อนเสียงอัมของวงจรไฟฟ้า จอส่วน เสียงด้วยในระดับตําลังถูกสร้างขึ้นจากวงจรไฟฟ้าภายในด้วยที่วี

เสียงที่เกิดขึ้นไม่ส่งผลกระทบต่อประสิทธิภาพการทำงานและความน่า เชื่อกือของผลิตภัณฑ์

ไม่ใช้เครื่องใช้ไฟฟ้าที่ใช้แรงดันไฟฟ้าสูงใกล้เครื่องรับโทรศัตน์เท่น เครื่องตัก แลลง ซึ่งอาจจะส่งผลกระทบต่อการทำงานของเครื่องรับโทรศัตน์

การเตรียมการใช้งาน

การบันทึก

• หากที่ีเปิดเป็นครั้งแรกหลังจากค่าเริ่มต้นของโรงงานอาจใช้เวลานาน 2-3 นาที
  . ภาพที่ปรากฏจะแตกต่างจากโทรศัศน์ของคุณ
• รายการหมู่ OSD ที่แสดงเป็นตัวอย่างในคู่มือนี้อาจมีความแตกต่างไปจากอุปกรณ์ของท่าน
• Menyufi may be done to get a day of the next day, but you can be able to get your own place.
• คุณลักษณะใหม่อาจจะเพิ่มเข้ากับโทรศัศน์ในอนาคต
• อุปกรณ์ที่ decomอาจมีความแตกต่างกันในแต่ละครุ่น
• บริษัทขอสงวนสิทธิ์การเปลี่ยนแปลงอุปกรณ์เสริมโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

- เพื่อการเชื่อมต่อที่ดีที่สุด สาย HDMI และอุปกรณ์ USB ควรหนาน้อยกว่า 10 มม. และความกว้างน้อยกว่า 18 มม.ใช้สายต่อที่รองรับ USB 2.0 ใช้หน่วยความจํา USB หรือสายเคเบิล USB ให้พอตีกับพอร์ต USB ของโทรทัศน์

^* A ≤ 10

*B≤18 则

• ควรใช้สายที่มีสัญลักษณ์ HDMI แสดงอย่างชัดเจน
• ถ้าใช้สายที่ไม่ได้นมาตรฐานอาจจะไม่สามารถแสดงภาพได้ หรือ เกิดปัญหาขันระหว่างเครื่องรับโทรศัตน์กับอุปกรณ์ต่อพ่วง

- High-Speed HDMI ^TM cable 3 (3 เมตรหรือน้อยกว่า)

- High-Speed HDMI ^TM cable with Ethernet (3 เมตรหรือน้อยกว่า)

- การใช้งานเฟอร์ไรที่คอร์ (เฉพาะบางรุ่น)

- ใช้แกน perfor์ไรท์เพื่อลดลัญญาณรบกวนแม่เหล็กไฟฟ้าในสายไฟ พันสายไฟ บนแกน perfor์ไรท์คอร์หนังครั้ง

ข้อควรระวัง

• อย่าใช้สินค้าใดๆ ที่ไม่ได้รับการรับรองมาตรฐาน เพื่อความปลอดภัย และอายุการใช้งานของผลิตภัณฑ์
• ความเสียหายหรือการบาดเจ็บโดยใช้สินค้าที่ได้รับการรับรองจะไม่ได้รับการคุ้มครองจากการรับประกันของบริษัท
• ในบางรุ่นมีฟิล์มาบางๆ ติดอยู่เคลื่อบผิวหน้าจอ ซึ่งไม่ต้อง洛克ออก

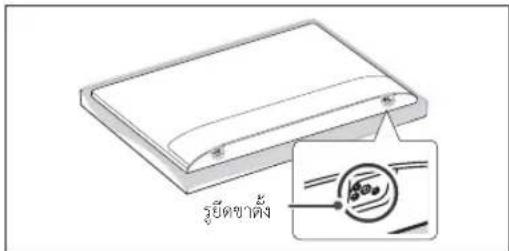

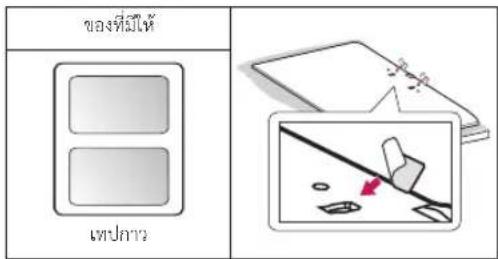

• เมื่อติดตั้งชาตั้งเข้ากับที่วี ให้วางหน้าจองลงบนโต๊ะหุ้มหรือพื้นผิวที่เรียบ เพื่อบ้องกันหน้าจอจากรอยชีทข่วน
• ตรวจสอบให้แน่ใจว่ามีการย์ตสกรุเรียบร้อย (หากย์ตสกรุไม่เรียบร้อย ดี ที่วีอาจจะเอียงไปข้างหน้า หลังจากการติดตั้ง) ห้ามใช้แรงมากเกิน ใบในการชันสกรุ สกรุอย่างอื่นอาจจะเกิดความเสียหายและไม่แน่น ได้อย่างถูกต้อง

อุปกรณ์เสริมแยกขาย

สินค้าซื้อแยกสามารถเปลี่ยนแปลงหรือบรับเปลี่ยนเพื่อการปรับปรุงคุณภาพ โดยไม่ต้องแจ้งโตๆ ติดต่อตัวแทนจำหน่ายของคุณที่จะซื้อสินค้าเหล่านี้ อุปกรณ์เหล่านี้จะทํางานกับบางรุ่น ชื่อรุ่นหรือการออกแบบอากาศมีการเปลี่ยนแปลงขึ้นอยู่กับการเปลี่ยนรุ่นของผลิตภัณฑ์ตามนโยบายของผู้ผลิต

(เฉพาะบางรุ่น)

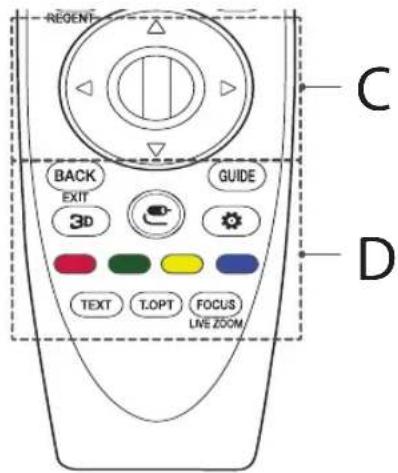

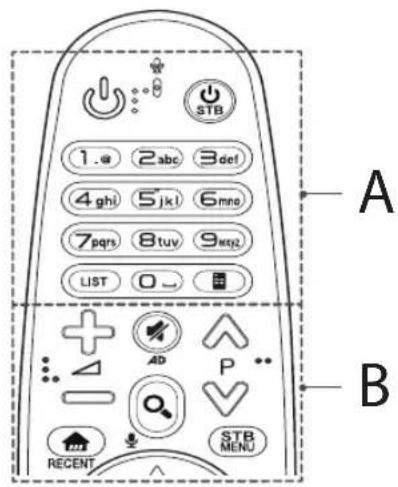

AN-MR650

เมจิกรีโมทคอนโทรล

การยกและเคลื่อนย้ายเครื่องรับโทรทัศน์

โปรดทำตามคำแนะน้ำต่อใบนี้เพื่อป้องกันไม่ให้โทรศัตน์เป็นรอยชีดช่วนหรือเกิดความเสียหาย และเพื่อความปลอดภัยจากการขนส่งโดยดำเนินถึงชนิดและขนาด

• แนะนําให้เคลื่อนย้ายเครื่องรับโทรศัศน์ด้วยกล่องและโพมที่ decomมาพร้อมกับเครื่องรับโทรศัศน์
• ถอดปลักไฟ และสายเชื่อมต่างๆ ก่อนเคลื่อนย้าย
• ขณะยกเครื่องให้ห้นหน้าเครื่องออกจากตัวผู้ยกหรือเคลื่อนย้าย

- จับด้านบนและล่างของกรอบโทรศัศน์อย่างมั่นคง ให้แน่ใจว่าไม่ สัมผัสส่วนที่ไปร่งใส, ลําโพง หรือ หึ้นที่ตะแกรงลําโพง

• ช่วยกันอย่างน้อย 2 คน เมื่อต้องการขนย้ายเครื่องรับโทรศัศน์ขนาดใหญ่
• เคลือนย้ายเครื่องรับโทรศัศน์ตามรูปที่แสดง

• ขณะขนย้ายระมัตระวังไม่ให้เครื่องเกิดการสั่นไหว หรือกระทบ กระเพื่อนมากจนเกินไป
• เมื่อเคลื่อนย้ายเครื่องที่วัด้องตั้งตรงไม่เอียงทางด้านข้างหรือเอียงไปทางด้านพ้ายหรือขวา
• อย่าใช้แรงกดมากเกินไปจนทำให้เกิดการ fix้งหรือตัดของตัวถังเพรมมิ เช่นนั้นอาจเกิดความเสียหายต่อหน้าจอ
• เมื่อทำการยกที่จะต้องระมัตระวังไม่ให้เกิดความเสียหายกับปุ่มจอย สติกเทียนออกมา

ข้อควรระวัง

• หลักเลี่ยงการสัมผัสที่จอภาพของเครื่องรับโทรศัศน์เพราะจะทำให้จอ เกิดความเสียหายได้
• ห้ามเคลื่อนย้ายโทรศัตนโดยการจับที่สายเคเบิลที่ติดอยู่กับเครื่องรับ โทรศัตน์เพราะจะทำให้สายเคเบิลเกิดความเสียหายและได้รับบาต.เจ็บ และอังความเสียหายให้กับเครื่องรับโทรศัตน์

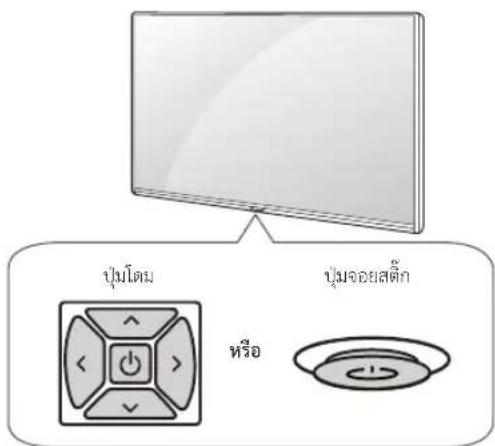

การใช้งานปุ่มกด

(เฉพาะบางรุ่น)

ท่านสามารถใช้งานที่ว้อย่างง่ายด้วยการกดหรือการเคลื่อนปุ่ม

บันทึก

• LH57, 32/43/49 LH59 ไม่มีปุ่มจอยสตึกแต่มีปุ่ม เงิด/ปิด เครื่อง

ฟังก์ชั่นพื้นฐาน

		เปิดที่วี (กด)ปิดที่วี (กดและค้างไว้) ^1
		ควบคุมความตั้งของเสียง
		เสื่อนช่องขึ้นลง

1 แอปพลิเคชั่นที่ทำงานอยู่ทั้งหมดจะปิดและการบันทึกที่กำลังดำเนินการอยู่จะหยุด

การปรับรายการเมนู

เมื่อเปิดที่วิจดปุ่ม 🔒 1 ครั้ง คุณสามารถปรับค่าต่างๆ ของรายการเมนู โดยการกดหรือเลื่อนปุ่ม

	เปิดปิดที่วี
	ปิดเมนูหน้าจอและกลับไปรับชมที่วี
	เปลี่ยนแหล่งสัญญาณเข้า
	เข้าเมนูตั้งค่า

การวางเครื่องแบบตั้งโต๊ะ

1 จัดวางเครื่องรับโทรทัศน์ตามทิศทางที่ต้องการ

- เว้นระยะเวลาอย่างน้อย 10 ชม. เพื่อให้อภาคถ่ายเทได้ สะดวก และยืดอายุการใช้งานที่นานยิ่งขึ้น

2เสียบสายไฟเข้ากับเต้าเสียบ

ข้อควรระวัง

- ห้ามตัดตั้งเครื่องรับโทรทัศน์เกลลักษแหล่งกําเนิดความร้อน ต่างๆ เพาะความร้อนจะทำให้เกิดความเสียหายกับเครื่องรับ โทรทัศน์

คำเตือน

ถ้าเครื่องรับโทรศัตน์ไม่ได้ติดตั้งในたําแหน่งที่มั่นคงเพียงพออาจเกิด อันตรายจากการตกหล่นการบาดเจ็บต่างๆ สามารถป้องกันได้หากปฏิบัติ ตามคําแนะนําต่อไปนี้

• ใช้ตู้ หรือ ขึ้นวาง ที่ได้รับการรับรองจากผู้ผลิต
• ใช้เพอร์นิเจอร์ที่สามารถป้องกัน และให้ความปลอดภัยในการติดตั้งและใช้งานเครื่องรับโทรทัศน์
• ตรวจสอบให้แน่ใจว่าติดตั้งในตําแหน่งที่เหมาะสม ไม่ล้นเกินชอบของ เฟอร์นิเจอร์
  ไม่ควรติดตั้งเครื่องรับโทรศัศน์กับเฟอร์นิเจอร์ที่มีความสูงมากเกินไป (เSEN ดู้เก็บของ หรือขั้นวางหนังสือ) โดยไม่มีการยืดเครื่องรับโทรศัศน์ ในตําแหน่งที่เหมาะสม
• ไม่ควรวางเครื่องรับโทรศัตน์บนผ้ารอง บนเพอร์นิเจอร์หรือวัสดุใดๆระหว่างเครื่องรับโทรศัตน์กับเพอร์นิเจอร์
• ให้ความรู้แก่เต็กๆ เที่ยวกับอันตรายของการเป็นบนเพอร์นิเจอร์ซึ่งมีเครื่องรับโทรศัพน์วางอยู่ ซึ่งอาจเป็นเหตุให้เกิดอุบัติเหตุไม่คาดคิดได้

การยิดเครื่องกับผนังเพื่อความปลอดภัย

(ใช้ได้กับเฉพาะบางรุ่นเท่านั้น)

1 ใส่สลักเกลี่ยวและชันให้แน่น หรือตัวยืดโทรศัศน์และสลักเกลี่ยวที่ด้าน หลังของโทรศัศน์

• หากมีสลักเกลียวแพรกลางที่ตําแหน่งสลักเกลียวอยู่ เอาสลักเกลียวนั้นออกก่อน
  2 ติดตั้งด้วยีดผนังกับสลักเกลียว เข้ากับผนัง จับคู่ดำเนินของตัวยิดผนัง และสลักเกลียวบด้านหลังของเครื่องรับโทรศัตน์
  3 เซื่อมต่อสลักเกลียวและต้ายิตผนังอย่างแน่นหนาด้วยเชือกที่มีความ ทนทาน ตรวจสอบให้นแน่ใจเพื่อให้เชือกอยู่โมแนวนอนกับพัฒน์ผิวเรียบ

ข้อควรระวัง

- ตรวจสอบให้นใจว่าเต็กไม่เป็นชั้นไปบนหรือห้อยไหนที่บริเวณหน้างอ โทรศัศน์

บันทึก

• ใช้ขึ้นวางหรือตู้ที่มีความแข็งแรงและขนาดใหญ่พอที่จะรับเครื่องรับโทรทัศน์ได้อย่างปลอดภัย
• ตัวยืด สลักเกลียว และเชือกเป็นอุปกรณ์เสริมที่ต้องแยกชื่อ คุณ สามารถซื้อเพิ่มเติมได้จากตัวแทนจำหน่ายใกล้บ้านเท่านั้น

การติดตั้งเครื่องแบบขาแขวนกับฝนัง

ติดตัวยืดเสริมสําหรับยืดตัดกับผนังที่ด้านหลังของเครื่องรับโพทรทัศน์อย่างระมตระวัง และติดตั้งชาแขวนผนั่นในแนวตั้งจากกับฟื้นที่มั่นคง เมื่อคุณติดโทรศัพนักบัวสดุก่อสร้างอื่นๆกรุณาติดต่อบุคลากรที่มีความขํานาญงาน แอลงจี่แนะน้ําให้ติดตั้งกับผนั่นโดยช่างมีมืออาชีพที่ขํานาญ และจี่แนะน้ําให้ใช้ชุดแขวนของแอลจี โปรดเลือกชุดแขวนผนังที่ออกแบบมาให้เหมาะสมกับที่วีและมีพื้นที่ว่างด้านหลังมากพอที่จะ dese่าการต่อสายต่างๆได้ ควร dese่าการต่อสายแคเบิลทั้งหมดก่อน dese่าการแขวนเครื่องกับผนัง

ตรวจสอบให้นใจว่าสกรุและตัวย์ติดคนังที่จะใช้ดกับคนังเป็นไปตามมาตรฐาน VESA ซึ่งได้อธิบายไว้ในตารางต่อไปนี้

อุปกรณ์เสริมแยกซื้อ (ตัวยืดติดกับผนัง)

รุ่น	32/43LH57**32/43LH59**32/40/43LH60**	49LH57**49LH59**49/55LH60**
VESA (AxB) (มม.)	200 x 200 300 x 300
ขนาดสลักเกลียว	M6 M6
จํานวนช่องเกลียว	4	4
ตัวยืดติดกับผนัง	LSW240BMSW240	LSW350BMSW240
รุ่น	55LH57**55LH59**
VESA (AxB) (มม.)	400 x 400
ขนาดสลักเกลียว	M6
จํานวนช่องเกลียว	4
ตัวยืดติดกับผนัง	LSW440BMSW240

ข้อควรระวัง

- ต่อตาตั้งก่อนการติดตั้งที่วับนผนังโดยการผลักใบในทิศทางตรงข้าม กับการใส่ชา

บันทึก

- เมื่อติดตั้งยัดติดผนังใช้CePCการปิด ใช้CePCการที่ได้มีการจัดเตรียมไว้ให้ CePCการจะช่วยป้องกันการสะสมผ่านและสิ่งสกรปรก (เฉพาะในกรณีCePCการให้)

- เมื่อติดตั้งย์ติดหมังแนะนําให้ปครูหรือหลุมโดยใช้เท่าเพื่อป้องกันฟุ่น ะฮองและแมลงเข้าเครื่อง (เฉพาะบางรุ่นเท่านั้น)

ข้อมูลเบื้องต้นเกี่ยวกับการเชื่อมต่อ

เซื่อมต่ออุปกรณ์ภายนอกต่างๆ เซ่กับโทรศัตน์ และเปลี่ยนโหมดเพื่อ เลือกอุปกรณ์ภายนอก สำหรับข้อมูลเพิ่มเติมของการเซื่อมต่อของ อุปกรณ์ภายนอก Ext้างอิงจากคู่มือที่มาพร้อมกับเครื่องรับโทรศัตน์

อุปกรณ์กายนอกคือ กล่องรับสัญญาณ HD, เครื่องเล่น DVD, เครื่อง บันที่กสัญญาณระบบเครื่องเสียงอุปกรณ์เก็บข้อมูลแบบ USB,คอมพิวเตอร์, เครื่องเล่นเกมสัลและอุปกรณ์เที่อมต่ออื่นๆ

บันทึก

การเชื่อมต่ออุปกรณ์ภายนอกอาจแตกต่างไปแต่ละครุ่น
- เชื่อมต่ออุปกรณ์ภายนอกเข้ากับโทรศัศน์โดยไม่คำนึงถึงลำดับของ ช่องเชื่อมต่อโทรศัศน์
- thankคุณบันทึกรายการโทรศัตน์บนเครื่องบันทึก DVD หรือ VCR ให้ ตรวจสอบการเชื่อมต่อกับโทรศัตน์สัญญาณเคบิลเข้ากับโทรศัตน์ผ่าน เครื่องบันทึก DVD หรือ VCR สําหรับข้อมูลเพิ่มเติมของการบันทึก อ้างอิงจากคุณีอื่อที่มาพร้อมกับอุปกรณ์ที่เชื่อมต่อ
- โปรดดูที่คู่มือของอุปกรณ์ภายนอกสำหรับการใช้งาน
- หากคุณเชื่อมต่ออุปกรณ์เล่นเกมส์เข้ากับโทรศัศน์ใช้สายเคบิลที่มา พร้อมกับอุปกรณ์การเล่นเกมส์
- ในโหมดเชื่อมต่อกับคอมพิวเตอร์ อาจมีสัญญาณ berกวนที่เกี่ยวข้องกับ ความละเอียด รูปแบบแนวตั้งความคมชัดหรือความสว่าง ถ้าเกิด สัญญาณ berกวนขึ้น เปลียนเอาห์พุท เครื่องคอมพิวเตอร์ไปความละเอียดอื่น เปลียนอัตราการรีฟStrategyที่อัตราอื่นหรือปรับความสว่างและความคมชัด ในรายการเมญ ระบบภาพ จนกว่าภาพที่ปรากฏชัดเจน
- ในโหมดคอมพิวเตอร์ บางค่าความละเอียดต่างไม่ทำงานอย่างถูกต้อง ขึ้นอยู่กับกราฟฟีศการ์ต

การเชื่อมต่อกับสายอากาศ

เชื่อมต่อเครื่องรับโทรทัศน์กับสายอากาศขนาดมาตรฐาน (75 Ω)

• ควรใช้อุปกรณ์แยกสัญญาณและทวนสัญญาณในกรณีที่ต่อกับเครื่องรับโทรศัศน์ 2 เครื่องหรือมากกว่า
• ในบริเวณที่มีสัญญาณไม่ชัดเจน หรือมีคลื่นรบกวน ครดติดตั้งอุปกรณ์เพิ่มประสิทธิภาพสัญญาณหรือบุตเตอร์
• เพื่อเพิ่มคุณภาพของสัญญาณภาพ ควรปรับหมุนทิศทางสาย อากาศในทิศทางที่เหมาะสม
• สายเคเบิลของสายสัญญาณสายอากาศและตัวแปลงสัญญาณไม่รวมในชุด
• สนับสนุนระบบเสียง MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

การเชื่อมต่ออะแคปเตอร์

(เฉพาะบางรุ่น)

ข้อควรระวัง

- โปรดให้นแหน่งใจว่าได้ต่ออะแคบเตอร์กับที่วีก่อนเสียบไฟเช้าอะแคบเตอร์

การเชื่อมต่อดาวเทียม

(เฉพาะรุ่นดาวเทียม)

เชื่อมต่อที่กับจานดาวเทียมที่หัวต่อดาวเทียมด้วยสายเคเบิลสัญญาณ 75 Ω

การเชื่อมต่อโมดูล CI

(เฉพาะบางรุ่น)

รับชมช่องที่มีการเข้ารหัส (จ่าย) บริการในโหมดที่วัดจิตอล

• ตรวจสอบว่าโมดูล CI ได้มีการเสียบเข้าไปในช่องเสียบการ์ต PCMCIA ในทิศทางที่ถูกต้อง ถ้าโมดูลไม่ได้มีการใสอย่างถูกต้อง อาจจะเกิดความเสียหายกับที่วีและช่องเสียบการ์ต PCMCIA
• หากที่วีไม่แสดงภาพและเสียงเมื่อเชื่อมต่อ CI+CAM กรุณาติดต่อกับ ผู้ให้บริการที่วีภาคพื้นดิน/เคบัส/บริการดาวเทียม

การเชื่อมต่อ USB

USB ยับ อาจไม่ทำงาน หากอุปกรณ์ USB เซื่อมต่อผ่าน USB ยับแล้ว ไม่พบการเชื่อมต่อให้เซี่อมต่อโดยตรงเข้ากับช่องเสียบ USB บนที่วี

การเชื่อมต่ออื่นๆ

เชื่อมต่อที่นี้เข้ากับอุปกรณ์ภายนอก สำหรับภาพที่ตี่สุดและเสียงที่มี คุณภาพ ควรทำการเชื่อมต่อด้วยสาย HDMI (สายต้องมีการแยกชื่อต่าง หาก)

! บันทึก

• รองรับรูปแบบเสียงของ HDMI Dolby Digital (32 KHz, 44.1 KHz, 48 KHz), PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz) (เฉพาะบางรุ่น)

การใช้งานรีโมทคอนโทรล

(ขึ้นอยู่กับรุ่น)

คู่มื่อนี้อัชิบายการใช้งานปุ่มกดบนเครื่องรับโทรศัตน์และปุ่มกดของ รื่น Wholeนทอุนทุล Era โปรดย่านคู่มื่อก่อนการใช้งานเพื่อการใช้งานที่ถูกต้อง การ เปลี่ยนแบตเตอร์ชนิด AAA ขนาด 1.5V จำนวน 2 ก้อน ใส่ข้าวแบตเตอร์ให้ ตรงกันกับช่องใส่แบตเตอร์ + และ -ปิดมาใส่แบตเตอร์

ข้อควรระวัง

- บางปุ่มกดของรีโมทคอนโทรศัลอาจจะไม่สามารถใช้งานได้ ในโทรศัศน์อะนาส็อกและในบางประเทศ

การใช้งานวีโมทคอนโทรลให้หันทัศทางของวีโมทคอนโทรลไปยังเครื่องรับ โทรทัศน์

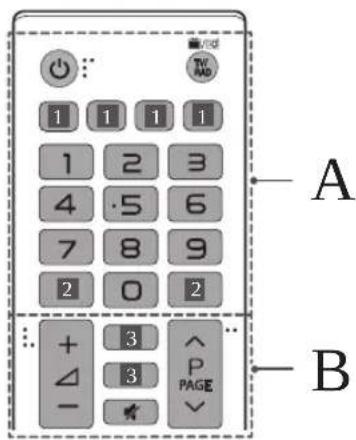

A

(POWER) เปิด / ปิด เครื่องรับโทรศัตน์

TV/RAD 📋/EO เลือกสัญญาณวิทยุหร้อโทรทัศน์และติจตอลทวี

Q(Search) ค้นหาเนื้อหาเซ่น รายการโทรศัศน์, ภาพยนตร์และวิตได้อื่นๆ หรือตําเนินการค้นหาเว็บโดยการป้อน ข้อความในแบค้นหา (เฉพาะบางรุ่น)

1 SUBTITLE เรียกดูคําบรรยายที่คุณต้องการในโหมดติจิตอล (เฉพาะบางรุ่น)

1 (INPUT)เลือกสัญญาณภาพและเสียงจากภายนอก (เฉพาะบางรุ่น)

1 LIVE ZOOM โดยชุมในพื้นที่ที่เลือกคุณสามารถดูได้ในแบบเต็มจอ (เฉพาะบางรุ่น)

1 RATIO ปรับขนาดภาพ (เฉพาะบางรุ่น)

1 (Q. Settings) เข้าเมนุล็ด (เฉพาะบางรุ่น)

1 INFO แสดงรายละเอียดต่างๆ ของรายการที่รับชมอยู่ปัจจุบัน (เฉพาะบางรุ่น)

ปุ่มตัวเลข เพื่อป้อนตัวเลข

ปุ่มตัวอักษร เพื่อป้อนตัวอักษร (เฉพาะบางรุ่น)

(SPACE) เปิดพื้นที่ว่างบนแป้นพิพม์หน้าจอ (เฉพาะบางรุ่น)

2 GUIDE แสดงแผนผังรายการ (เฉพาะบางรุ่น)

2 LIST แสดงรายการโปรแกรม (เฉพาะบางรุ่น)

2 Q.VIEW กลับไปชมรายการช่องก่อนหน้า (เฉพาะบางรุ่น)

B

+Δ- ปรับระดับเสียง

3 FAV แสดงช่องรายการโปรดที่ตั้งไว้ (เฉพาะบางรุ่น)

3 INFO แสดงรายละเอียดต่างๆ ของรายการที่รับชมอยู่ปีจจุบัน (เฉพาะบางรุ่น)

3 GUIDE แสดงแผนผังรายการ (เฉพาะบางรุ่น)

3 Q (Search)ค้นหาเนื้อหาเช่น รายการโทรศัตน์, ภาพยนตร์ และวิตีโอธื่นๆ หรือดำเนินการค้นหาเว็บโดยการป้อน ข้อความในแบบค้นหา (เฉพาะบางรุ่น)

(MUTE) ปิดเสียง

APVเปลี่ยนช่องรายการ

^PAGE √ เลือนไปหน้าจอก่อนหน้าหรือถัดไป

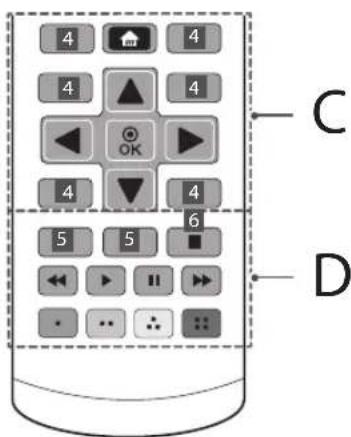

C

4 RECENT แสดงให้เห็นถึงประวัติความเป็นมาก่อนหน้านี้ (เฉพาะบางรุ่น)

4 ปุ่มเทลเท็กซ์ (TEXT, T.OPT) ปุ่มใช้งานเทลเท็กซ์ (เฉพาะบางรุ่น)

4 LIVE MENU แสดงช่องรายการ, ค้นหาและบันทึก (เฉพาะบางรุ่น)

(HOME) เข้าเมนูโฮม

4 (Q. Settings) เข้าเมนุการตั้งค่าแบบรวดเร็ว (เฉพาะบางรุ่น)

4 BACK กลับไปยังเมนูก่อนหน้า (เฉพาะบางรุ่น)

4 Q.MENU เข้าเมนูล็ด (เฉพาะบางรุ่น)

4 EXIT ออกจากรายการเมนุและกลับสู่การรับชมรายการปกติ (เฉพาะบางรุ่น)

ปุ่มหิศทาง (ขึ้น/ลง/ซ้าย/ขวา)

ปุ่มลูกศรเพื่อเลือนตําแหน่งในรายการเมนูหรือตัวเลือกต์งๆ

OK เลือกรายการเมนุหรือตัวเลือกและยืนยันค่าต่างๆ

D

5 AD/*, AD กดปุ่ม AD เพื่อเปิดการใช้งานเสียงคําบรรยาย (เฉพาะบางรุ่น)

5 ●REC ●REC/* เริ่มบันทึกและเปิดเมนูบันทึก (เฉพาะรุ่นที่รองรับการใช้งาน Time Machine

5 SLEEP ตั้งเวลาการนอน (เฉพาะบางรุ่น)

6 LIVE TV กลับสู่การรับชมรายการปัจจุบัน (เฉพาะบางรุ่น)

ปุ่มควบคุม (■, ▶, Ⅱ, ◀, ▶) ควบคุมเมนูการเส่นต่างๆ

ปุ่มสี ฟังก์ชั่นพิเศษ อยู่ในการใช้งานเมนูบางเมนู

- สีแดง - สีเขียว - สีเหลือง - สน้ำเงิน

การใช้งาน pemจิกรีโมทคอนโทรล

(เฉพาะบางรุ่น)

เมื่อปรากฏข้อความ "Magic Remote Control is low" แสดงที่หน้าจอ ให้ ทำการเปลี่ยนแบตเตอร์

การเปลี่ยนแบตเตอรี่ให้เปิดฝากอบแบตเตอรี่ เปลี่ยนแบตเตอรี่ (1.5V AA) โดยให้ข้าว ① และ ② ตรงกับป้ายบอกที่ตัวรืม integคอนโทรศัล โปรดแน Liberia ว่าได้ขึ้มจิจริโม integคอนโทรศัลไปด้านหน้าตรงกับตัวรับของที่วี การออกแบตเตอรี่ออกให้ทําย้อนกลับเหมือนการใส่แบตเตอรี่

ข้อควรระวัง

- ในที่ีอะนาล็อกและบางประเทศไทยในบางปุ่มในรีโมทคอนโทรศัลอาจไม่ ทํางาน

A

(POWER) เปิด/ปิดเครื่องรับโทรทัศน์

STB (STB POWER)คุณสามารถเปิดกล่องรับสัญญาณหรือปิด

โดยเพิ่ม กล่องรับสัญญาณ ในรายการ รีโมทคอนโทรลของที่วีของคุณ

ปุ่มตัวเลข เพื่อป้อนตัวเลข

ปุ่มตัวอักษร เพื่อบ้อนตัวอักษร (เฉพาะบางรุ่น)

(Space) เปิดพื้นที่ว่างบนแป้นพิมพ์หน้าจอ (เฉพาะบางรุ่น)

LIST แสดงรายการโปรแกรม

(Screen Remote)แสดงรีโมทบนหน้าจอทวี

*เพื่อเข้าใช้งานเมนูควบคุมทั่วไป (เฉพาะบางรุ่น)

B

+Δ- ปรับระดับเสียง

A P V เปลียนช่องรายการ

(MUTE) ปิดเสียง

* กดปุ่ม AD ค้างไว้ จะเป็นการเปิด / ปิด การใช้งานเสียงคำบรรยาย (เฉพาะบางรุ่น)

(SEARCH) ค้นหาเนื้อหาเช่น รายการโทรศัศน์, ภาพยนตร์และ วิตีโออื่นๆ หรือดำเนินการค้นหาเว็บโดยการป้อน ข้อความในแบบ ค้นหา

(การรับรู้ด้วยเสียง)

(เฉพาะบางรุ่น) ต้องเข็อมต่อกับระบบเครือข่ายอินเตอร์เน็ตเพื่อใช้งานการรับรู้ด้วยเสียง กดปุมการรับรู้ด้วยเสียง1.

1. พูดเมื่อหน้าต่างการรับรู้ด้วยเสียงปรากฏนหน้างอ

(HOME) เข้าเมนูโอม RECENT แสดงให้หึ้นถึงประวัติความเป็นมาก่อนหน้านี้

STB MENU แสดงเมนูกล่องรับสัญญาณ * เมื่อคุณไม่ได้รับชมผ่านทางกล่องรับสัญญาณ หน้าจองจะ เปลี่ยนไปที่หน้าจองกล่องรับสัญญาณ

C

① Wheel (OK) ganตรงกลางของปุ่มล้อเพื่อเลือกเมนู คุณสามารถเปลี่ยนช่องโดยการใช้ปุ่มล้อ

△▽◀▷ ปุ่มทิศทาง (บน/ล่าง/ช้าย/ขวา)

สำหรับเลื่อนดำเน้นในรายการเมนุหรือตัวเลือกต่างๆ

ลําดับปุ่ม zoneะเช่งฯค้าชื้นหน้าจอจะหายไปและ

เมจิกรีโมทคอนโทรศจะทำงานคล้ายรีโมทคอนโทรศั่วไป

เมื่อต้องการใช้งานตัวขึ้นหน้าจออกครั้ง ให้เขย่าแม่จักรว์โมทคอนโทรล ชายขวา

D

BACK กลับไปยังเมนูก่อนหน้า

EXIT ล้างหน้าจอแสดงผลและกลับไปรับชมที่วีตามแหล่งของสัญญาณ ที่ทำการเลือกไว้

GUIDE แสดงแผนผังรายการ

3D เปิด/ปิด การรับชมเนื้อหา 3 มิติ (เฉพาะบางรุ่น)

1 TWIN เปิด/ปิด การใช้งานระบบจอคู่

(INPUT) เลือกสัญญาณภาพและเสียงจากภายนอก

* กดปุ่ม ค้างไว้เพื่อแสดงรายการสัญญาณจากภายนอก

(Q. Settings)เข้าเมนูอย่างรวดเร็ว

* กดปุ่ม ⚙ ค้างไว้เพื่อแสดงรายการตั้งค่าทั้งหมด

ปุ่มสี เข้าเมนูฟังก์ชันพิเศษในบางเมนู

( สีแดง สิเขียว สีเหลือง ตั้งนัน )

ปุ่มเทเลเท็กซ์ (TEXT T.OPT) ปุ่มใช้งานเทเลเท็กซ์

FOCUS คุณสามารถชุมในพื้นที่ซึ่งริโมทคอนโทรลชื่อยู่ (เฉพาะบางรุ่น)

LIVE ZOOM โดยชุมในพื้นที่ที่คุณเลือกคุณสามารถดูไต่ในแบบเต็มจอ (เฉพาะบางรุ่น)

การจับคูรีโมทคอนโทรศัลกับที่วี

วิธีการจับคู่เมจิกรีโมทคอนโทรลกับที่วี

การใช้ริโมทคอนโทรลเป็นครั้งแรกต้องมีการจับคู่กับที่วี

1 ไส่แบตเตอรี่ลงไปในเมจิกร์โมทคอนโทรลและเปิดโทรทัศน์

2 ขึ้มจิกรีโมทคอนโทรลไปที่ที่วีและกตบุ่ม ① Wheel (OK) บนร์โมทคอนโทรล

* ถ้าการลงทะเบียนล้มเหลว ให้ทำการบิดและเปิดโทรศัตน์ และทำใหม่อีกครั้ง

วิธีการยกเลิกการจับคูรีโมทคอนโทรศัลกับที่วี

กดปุ่ม BACK และปุ่ม (HOME) พร้อมกัน กตค้างไว้ 5 วินาที เพื่อ ยกเลิกการจับคู่ เมจิกรีโมทคอนโทรลกับที่วี

* กดปุ่ม guide ทางไว้ เพื่อยกลึกการจับคู่และจับคู่เมจิก รีโมทคอนโทรลกับที่วี

ลิขสิทธิ์

ใบอนุญาตที่สนับสนุนอาจแตกต่างไปตามรุ่น สำหรับข้อมูลเพิ่มเติม สามารถเยี่ยมชมได้ที่ www.lg.com

ข้อควรรู้เกี่ยวกับ Open Source Software

เพื่อให้ได้ซอร์สโค้ดภายใต้ GPL, LGPL, MPL และโอเหนซอร์สอนๆ ที่มีอยู่ ในผลิตภัณฑ์นี้เปรดเยี่ยมชม http://opensource.lge.com

นอกจากนี้ชอร์สไค้ตในเงื่อนไขการอนุญาตที่กลางทั้งหมด การรับประกัน ข้อจำกัดการรับประกันและประกาศเกี่ยวกับลิขสิทธิ์ที่มีการดาวน์โหลด

แอลจี จะให้ CD-ROM รวมถึงการเรียกเก็บค่าใช้จ่ายในการตําเนินการ ตั้งกล่าว (เช่น ต้นทุนของข้อมูล การขนส่งและการจัดการ) โดยแจ้งความ ประสงค์ไปที่ [e-mail] ข้อเสนอนี้เหต่ได้สำหรับสามปี นับ จากวันที่คุณซื้อผลิตภัณฑ์

การแก้ไขปัญหาเบื้องต้น

ไม่สามารถควบคุมโทรศัตน์ ควบคุมรีโมทคอนโทรล

• ตรวจสอบเข็นเซอร์รับสัญญาณรีโมทคอนโทรลของผลิตภัณฑ์และลองอิกครั้ง
• ตรวจสอบหากมีสิ่งเกิดขวางระหว่างที่วีและร์โมทคอนโทรล
  ตรวจสอบว่าแบตเตอรี่ยังคงทำงานและตัดตั้งอย่างถูกต้อง (⊕ ต่อกับ ⊕ ⊖ ต่อกับ ⊖)

ไม่แสดงภาพและเสียง

• ตรวจสอบว่าผลิตภัณฑ์เปิดอยู่
• ตรวจสอบว่าสายไฟเชื่อมต่อกับเต้าเสียบ
  • ตรวจสอบอาจมีปัญหาจากปลักในผนังโดยการเชื่อมต่อสินค้าอื่นๆ

โทรศัศน์ปิดกะทันหัน

• ตรวจสอบการตั้งค่าการควบคุมพลังงาน แหล่งจ่ายไฟอาจารจะหยุดของรัก
• ตรวจสอบ Auto Power Off（พะบางรุ่น）/ Sleep Timer / Timer Power Off（ตั้งค่าไว้หรือไม่ อยู่ในเมนู Timers
• หากไม่มีสัญญาณในขณะโทรศัศน์เปิดอยู่โทรศัศน์จะบัตโตย อัตโนมัติหลังจาก 15 นาที่ หลังจากไม่มีการใช้งาน

เมื่อเชื่อมต่อกับคอมพิวเตอร์ (HDMI) ปรากฏข้อความ "No Signal (เคมีสัญญาณ)" หรือ "Invalid Format"

• เปิด / ปิด เครื่องรับโทรศัศน์อีกครั้งโดยใช้ริมทคอนโทรล
• เข้อมต่อสาย HDMI อีกศรั้ง
• ทําการรัสตาร์เครื่องคอมพิวเตอร์อําครั้ง ขณะที่เปิดทวไว้

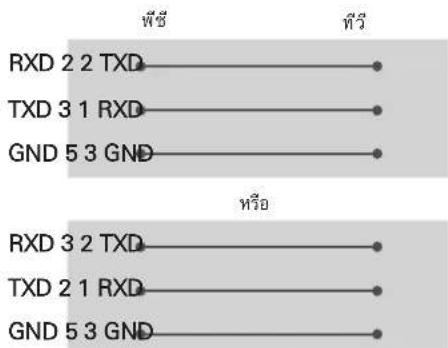

การตั้งค่าการควบคุมอุปกรณ์ภายนอก

เอี่ยมชมเว็บ www.lg.com เพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับการตั้งค่า ควบคุมจากอุปกรณ์ภายนอก

ข้อมูลผลิตภัณฑ์

ชุดไรสาย

• เนื่องจากแต่ละประเทศไทยการใช่วงความถี่ที่แตกต่างกันผู้ใช้ม่สามารถเปลี่ยนแปลงหรือปรับความถี่ที่ใช้งาน และผลิตภัณฑ์เหล่านี้มีการตั้งค่าสำหรับตารางความถี่ให้เหมาะสมกับบุรภูมิภาคไว้แล้ว
• อุปกรณ์ศวรติดตั้งและใช้งานในระยะอย่างน้อย 20 ชม. จากตัวผู้ใช้งาน ประโยชน์เป็นคําแนะนําทั่วไปสําหรับการพิจารณาสภาพแวดล้อมของผู้ใช้

(LH57**, LH59** te่านั้น)

ข้อมูลจําเพาะของชุดไร้สาย TWFM-B006D
มาตรฐาน	IEEE802.11a/b/g/n
ช่วงความถี่ ภาลังส่ง (สูงสุด)	)
2400 to 2483.5 MHz5150 to 5250 MHz5725 to 5850 MHz (for Non EU)	14 dBm12.5 dBm15.5 dBm

(LH60** เท่านั้น)

ข้อมูลจําเพาะของชุดไรสาย LGSBW41
Wireless LAN (IEEE 802.11a/b/g/n)
ช่วงความถี่ กําลังส่ง (สูงสุด)
2400 to 2483.5 MHz5150 to 5250 MHz5725 to 5850 MHz (Not for EU)	16 dBm16 dBm11.5 dBm
Bluetooth
ช่วงความถี่ กําลังส่ง (สูงสุด)
2400 to 2483.5 MHz 10 dBm

Cl โมดุล1 (กนสําล)		100.0 มม. × 55.0 มม. × 5.0 มม.
สภาพแวดล้อมในการใช้งาน	อุณหภูมิในขณะทํางาน	0 °C ถึง 40 °C
	ความชั้นในขณะใช้งาน	น้อยกว่า 80 %
	อุณหภูมิในการเก็บรักษา	-20 °C ถึง 60 °C
	ความชั้นในการเก็บรักษา	น้อยกว่า 85 %

1 เฉพาะรุ่นดาวเทียมเท่านั้น

		โทรศัศน์ดิจิตอล(เฉพาะบางประเทศ)	โทรศัศน์อะนาล็อก(เฉพาะบางประเทศ)
ระบบโทรศัศน์		DVB-T/T2 ^1 DVB-T/T2/C/S/S2 ^2	PAL B/B, PAL B/G,PAL D/K, PAL-I,SECAM B/G,SECAM D/K,NTSC-M
ครอบคลุมสัญญาณ		VHF, UHFC-Band ^2 Ku-Band ^2	VHF, UHF, CATV
จํานวนช่องที่รองรับมากสุด	LH57**	DVB-T/T2 & Analogue TV : 2,000DVB-S/S2 : 6,000
	LH59**LH60**	DVB-T/T2 & Analogue TV : 3,000DVB-S/S2 : 6,000
ความด้านทานเสาอากาศ		75 Ω

1 เฉพาะรุ่นที่สนับสนุน DVB-T2 เท่านั้น. แม้จะมีรูปแบบ DVB-T2, พึงก์ชั้น DVB-T/T2 ไม่ได้นำไปใช้ในประเทศไทยบินส์
2 เลพาะรุ่นที่สนับสนุน DVB--T2/C/S2 เท่านั้น

อะแคปเตอร์ แปลงไฟดีซี AC/DC Adapter	32LH570*, 32LH571*, 32LH572*, 32LH59**
	Manufacturer: APDModel: DA-48G19Manufacturer: Lien ChangModel: LCAP45
	Input: AC 100-240 V~50/60 HzOutput: 19 V---2.53 A
	32LH576*, 32LH577*, 32LH578*
	Manufacturer: APDModel: DA-65F19Manufacturer: Lien ChangModel: LCAP40
	Input: AC 100-240 V~50/60 HzOutput: 19 V---3.42 A

• ข้อมูลพลังงานของผลิตภัณฑ์ที่มีการระบุไว้เป็นเป็นตามระเบียบของแต่ละประเทศ (ขึ้นอยู่กับประเทศ)
• การใช้พลังงานเป็นการวัดตามมาตรฐาน IEC 62087
• การใช้พลังงานที่เกิดขึ้นจริงอาจแตกต่างกันไปขึ้นอยู่กับปัจจัยต่างๆ เช่น ประเภทของเนื้อหวัดไอที่กําลังเล่นและการตั้งค่าหัว

การควบคุมกำกับดูแล

คำเตือน!

ไม่ควรวางที่วีในสถานที่ไม่มั่นคงแข็งแรง ที่ว้อจตก หล่น ล้ม ทําให้เกิดการบาดเจ็บสาหัสหรือเสียซีวิตได้ โดยเฉพาะอย่างยิ่งเด็ก สามารถหลักเลื่องโดย การป้องกันง่ายๆ เช่น

• การใช้ตู้หรือชาตั้งที่แนะนำโดยผู้ผลิตทวี
• การใช้ชุดเพอร์นิเจอร์ที่เพียงพอและสามารถรองรับกับที่ว
• การตรวจสอบให้แน่ใจว่าที่วมีความเหมาะสมกับเพอร์นิเจอร์ ที่วโมมือขอบยื่นออกอกเพอร์นิเจอร์ที่ใช้วางที่ว
• ไม่วงที่วีไว้บนเพอร์นิเจอร์ที่สูง (เช่นดู้และตู้หนังสือ) โดยไม่มีการยัดเพอร์นิเจอร์และที่วีให้เรียบร้อยเหมาะสม
• ไม่วางที่วีบนผ้าหรือวัสดุอื่นๆ ที่อาจจะอยู่ระหว่างที่วีและเพอร์นิเจอร์
• ให้ความรู้กับเต็เกี่ยวกงั่งอันตรายจากการเป็นเพอร์นิเจอร์และจับที่วีที่วางอยู่บนเพอร์นิเจอร์ ควรใช้พิจารณาถึงคําเตือนด้านบนเมื่อมีการเท็บหรือย้ายที่วี

สัญลักษณ์

~	หมายเลขไฟฟ้ากระแสสั่ว (AC)
---	หมายเลขไฟฟ้ากระแสตรง (DC)
	หมายเลขอุปกรณ์ Class II
⏻	หมายเลขเสถานะรอใช้งาน
|	หมายเลข เบิดเครื่อง
	หมายเลข อันตรายจากไฟฟ้าดูด

Safety instructions

Record the model number and serial number of the TV. Refer to the label on the back cover and quote this information to your dealer when requiring any service. บันที่กีที่อรุ่นและหมายเลขประจําเครื่อง โดยอ้างอิงจากลากหลังเครื่องรับโทรศัศน์ เพื่อความสะดวกในการติดต่อตัวแทนจําหน่ายเพื่อรับบริการต่างๆ

ชื่อวุฒน์/MODEL

หมายเลขประจําเครื่อง/SERIAL

คู่มือการใช้งาน

การสั่งงานการควบคุมจากอุปกรณ์ภายนอก

โปรดอ่านคู่มือการใช้งานอย่างละเอียดก่อนการใช้งานเครื่องรับโทรทัศน์ และเก็บไว้อ้างอิงสำหรับการใช้งานในอนาคต

รหัสคีย์

- คุณสมบัตินี้ไม่สามารถใช้งานได้ในทุกรุ่นของเครื่องรับโทรศัศน์

วัทัส (Hexa)	พิ่งก็ชัน	บันทึก	รหัส (Hexa)	พิ่งก็ชัน	บันทึก
00 CH	+, PR +	ปุ่มรีโมทคอนโทรล	53 List		ปุ่มรีโมทคอนโทรล
01 CH	-, PR - 5B Exit	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
02 Volume	+ 60 PIP(AD)	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
03 Volume	- 61 Blue	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
06 > (Arrow Key / Right Key)	63 Yellow	Yellow	Yellow		Yellow
07 < (Arrow Key / Left Key)	71 Green	Yellow	Yellow		Yellow
08 Power	72 Red	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
09 Mute	79 Ratio / Aspect Ratio	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
0B Input	91 AD (Audio Description)	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
0E SLEEP	7A User Guide	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
0F TV	TV/RAD 7C Smart / Home	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
10 - 19 *	Number Key 0 - 9	ปุ่มรีโมทคอนโทรล	7E SIMPLINK		ปุ่มรีโมทคอนโทรล
1A Q.View / Flashback		ปุ่มรีโมทคอนโทรล	8E	▶▶ (Forward)	ปุ่มรีโมทคอนโทรล
1E FAV (Favorite Channel)		ปุ่มรีโมทคอนโทรล	8F	◀◀ (Rewind)	ปุ่มรีโมทคอนโทรล
20 Text (Teletext)		ปุ่มรีโมทคอนโทรล	AA Info		ปุ่มรีโมทคอนโทรล
21 T. Opt (Teletext Option)		ปุ่มรีโมทคอนโทรล	AB Program Guide		ปุ่มรีโมทคอนโทรล
28 Return (BACK)		ปุ่มรีโมทคอนโทรล	B0	▶ (Play)	ปุ่มรีโมทคอนโทรล
30 AV (Audio / Video) Mode		ปุ่มรีโมทคอนโทรล	B1 ■ (Stop / File List)		ปุ่มรีโมทคอนโทรล
39 Caption/Subtitle		ปุ่มรีโมทคอนโทรล	BA	II (Freeze / Slow Play / Pause)	ปุ่มรีโมทคอนโทรล
40	∧ (Arrow Key / Cursor Up)	ปุ่มรีโมทคอนโทรล	BB	Soccer	ปุ่มรีโมทคอนโทรล
41	V (Arrow Key / Cursor Down)	ปุ่มรีโมทคอนโทรล	BD	● (REC)	ปุ่มรีโมทคอนโทรล
42 My Apps		ปุ่มรีโมทคอนโทรล	DC 3D		ปุ่มรีโมทคอนโทรล
43 Menu / Settings		ปุ่มรีโมทคอนโทรล	99 AutoConfig		ปุ่มรีโมทคอนโทรล
44 OK / Enter		ปุ่มรีโมทคอนโทรล	9F App / *		ปุ่มรีโมทคอนโทรล
45 Q.Menu		ปุ่มรีโมทคอนโทรล	9B TV/PC		ปุ่มรีโมทคอนโทรล
4C List, - (ATSC Only)		ปุ่มรีโมทคอนโทรล

* รหัสคีย์ 4C (0x4C) สามารถใช้ได้ในรุ่นที่เป็น ATSC/ISDB ซึ่งใช้ช่องหลัก / ช่องรอง (สำหรับเกาหลี, ญี่ปุ่น. อมเริกาเหนือ, ละตินอมเริกายกวันรุ่นโคลอมเบีย)

การสั่งงานการควบคุมจากอุปกรณ์ภายนอก

- ภาพที่แสดงอาจจะแตกต่างจากเครื่องรับโทรศัศน์ของท่าน

เซื่อมต่อตัวแouflง USB เป็น RS-232C เข้ากับช่องต่อลัญญาณกับอุปกรณ์ควบคุมภายนอก (เช่นเครื่องคอมพิวเตอร์หรือระบบการควบคุม A/V) เพื่อควบคุม ประเภทของพอร์ดที่ใช้ในการควบคุมที่วีจะแตกต่างกันตามรุ่นของที่วี

* โปรดทราบว่ารูปแบบการเชื่อมต่อนี้ไม่สามารถใช้ได้กับทุกรุ่นของที่วี
* เคเบิลไม่มีมาให้

ตัวแปลง USB เป็น RS-232C ด้วยสาย USB

รูปแบบ USB

(เครื่องคอมพิวเตอร์)

(เครื่องรับโทรทัศน์)

• ทีวี LG สนับสนุนซิปที่ใช้ PL2303 (ID ผู้ขาย 0x0557. รหัสลินค้า 0x2008) เพื่อแปลง USB เป็น RS-232C ชึ่งไม่ได้ทำหรือให้บริการโดย LG
• ท่านสามารถซื้อได้จากร้านค้าคอมพิวเตอร์ที่ชายอุปกรณ์พกพาเสริมสนับสนุนสำหรับผู้เชี่ยวชาญด้านไอที

RS-232C ดCEวยสาย RS-232C

รูปแบบ DE9 (D-Sub 9Pin)

- ท่านจําเป็นต้องซื้อ RS-232C (DE9, D-Sub 9pin รูปแบบ หัวตัวเมียกับตัวเมีย) กับสาย RS-232C สำหรับการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์ และที่วีรี่ยัง hierระบุไว้ในดูมือการใช้งาน

(เครื่องรับโทรทัศน์)

รูปแบบการเชื่อมต่ออาจจะแตกต่างจากที่วีของท่าน

รูปแบบเจ็คโทรศัพท์

• คุณจำเป็นต้องซื้อแจ็ดโทรศัพท์และสาย RS-232 ที่จำเป็นสำหรับการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์และที่วีชึ่งได้ระบุไว้ในคู่มือการใช้งาน
  * สำหรับรุ่นอื่น จะเชื่อมต่อทางพอร์ด USB
  * รูปแบบการเชื่อมต่ออาจจะแตกต่างจากที่วีของท่าน

เครื่องรับโทรทัศน์

หรือ

เครื่องรับโทรทัศน์

คอมพิวเตอร์ของลูกค้า

RS-232C
(พอร์ตอนุกรม)

การทำสาย RS-232C
การทำสาย 3 สาย (ไม่เป็นมาตรฐาน)

D-Sub 9
โทรศัพท์

การตั้งรัสประจําเครื่อง

สำหรับการตั้งค่ารหัสประจําเครื่อง ดู "รูปแบบการลังงาน" ที่หน้า 6

1. กต Settings เพื่อเข้าเมนูหลัก
2. กตปุ่มทิศทางเพื่อเลือก (*General => About this TV หรือ Option) และกด OK
3. กดปุ่มทิศทางเพื่อเลือก SET ID และกดปุ่ม OK

4. กตปุ่มทิศทางช้ายหรือขวาเพื่อเลือกรหัสประจําเครื่องและเลือก Close สามารถเลือกค่าได้ตั้งแต่ 1-99

5. เมื่อท่านตั้งค่าเรียบร้อยแล้วกด EXIT

* (เฉพาะบางรุ่น)

การตั้งค่าสำหรับการติดต่อสื่อสาร

• Baud rate : 9600 bps (UART)
- Data length : 8 bits
- Parity : None

* บันทึก ในระหว่างการเล่นหรือการบันทึก คําสั่งทั้งหมดจะไม่สามารถใช้งานได้ ยกเว้น Power (ka) และ Key (mc) การใช้งานด้วยสาย RS-232C จะสามารถใช้งานคําสั่ง ka ได้ทั้งในสภาวะเครื่องเปิดหรือปิดแต่ถ้าใช้สายแปลง USB เป็น RS-232C จะสามารถใช้งานได้ในสภาวะที่วีเปิดเท่านั้น

รูปแบบของโปรแกรม์วิศน์และการรับ

Transmission

[Command 1] : คำสั่งแรกเพื่อควบคุมทีวี (j. k, m หรือ x)

[Command 2] : คำสั่งที่สองควบคุมทีวี

[Set ID] : คุณสามารถเปลี่ยนต่ํา SET ID ตามค่าของ SET ID ที่ได้ตั้งต่ําไว้ที่ตัวเครื่องที่วีโดยมีค่าอยู่ระหว่าง 1 ถึง 99 ถ้าต่ํา [SET ID] เลือกไว้เป็น "0" จะสามารถควบคุมได้ทุกเครื่องที่ต่อยูในระบบ

* [SET ID] เป็นค่าตัวเลขฐานสืบ (1 ถึง 99) บนเมนู และเป็นตัวเลขฐานสืบตก (0x00 ถึง 0x63) ในการสงและรับข้อมูล

[DATA] : ข้อมูลคําสั่ง (เลขฐานสิบทก) การส่งคําสั่ง 'FF' เพื่อย่านค่าสถานะคําสั่ง

[Cr] : ข้อมูลส่งกลับ - ASCII โคต '0x0D'

[ ] : ที่ว่าง - ASCII โค้ต '0x20'

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* ชุดส่ง ACK (การรับรู้) ตามรูปแบบนี้เมื่อได้รับข้อมูลปกติ ณ ขณะนี้, ถ้าข้อมูลเป็นข้อมูลโหมดอ่านก็แสดงข้อมูลสถานะปัจจุบัน หากข้อมูลเป็นโหมดการเขียนก็จะส่งกลับ ข้อมูล Magnaที่เครื่องคอมพิวเตอร์

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* ชุดส่ง ACK (การรับรู้) ตามรูปแบบนี้เมื่อได้รับข้อมูลที่ผิดปกติจาก ฟังก์ชั่นที่ไม่ทำงานหรือข้อผิดพลาดในการสื่อสาร

Data 00: รหัสที่ผิดกฎหมาย

รูปแบบการสั่งงาน (Hexadecimal b Decimal)

* เมื่อคุณป้อนค่า [Data] ในรูปแบบเลขฐานลิบทก ตามข้อมูลตารางต้านล่าง

* Channel Tune (ma) คําสั่งนี้ใช้ 2 ใบต์ เลขฐานสิบทก ค่า [Data] เป็นตัวเลขช่องที่เลือก

* คำสั่งอาจจะทำงานแตกต่างกันชิ้นอยู่กับรุ่นและสัญญาณ

01. Power (Command: k a)

▶ เพื่อควบคุมการปิดหรือเปิดเครื่อง

Transmission[k][a][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ปิดเครื่อง 01: เปิดเครื่อง

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ เพื่อแสดงว่าที่วีเปิดหรือปิด

Transmission [k][a][ ][Set ID][ ][FF][Cr] Ack [a][ ][Set ID][ ][OK][Data][x]

* ในท่านองเตียวกัน Macedoniaพังก์ชั่นอื่นๆ ที่ส่งข้อมูล 'FF' จะขึ้นอยู่กับแต่ละรูปแบบคําลัง การรับรู้กิจซื้นอยู่กับแต่ละฟังก์ชั่น

02. Aspect Ratio (Command: k c)

(ขนาดของภาพหลัก)

▶ การปรับรูปแบบหน้าจอ (รูปแบบภาพหลัก) นอกจากนี้คุณยังสามารถ ปรับเปลี่ยนรูปแบบหน้าจอโดยใช้ อัตราส่วนใน Q.MENU หรือเมนูภาพ

Transmission [k][c][ ][Set ID][ ][Data][Cr]

ข้อมูล 01: หน้าจอปกติ (4:3)

02: จอกว้าง (16:9)

04: ขยาย

05: ขยาย 2

(ลาดินโอเมริกา

ยกเว้น到底ล้มเปีย

เท่านั้น)

06: ตั้งค่าโดยโปรแกรม

/ ต้นฉบับ

07: 14:9 (ยุโรป, โคล้มเบีย, เอเชียกลาง,

เอเซีย ยกเว้นเกาหลีใต้และญี่ปุ่น)

09: Just Scan

OB: กว้างเต็มจอ (ยุโรป, โคล้มเบีย,

เอเชียกลาง, เอเชีย ยกเว้นเกาหลีใต้

และญี่ปุ่น)

10 ถึง 1F: ขยายแบบซีนีผ่า 1 ถึง 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* ใช้พีซีอินพุต คุณสามารถเลือกอัตราส่วนภาพได้ 16:9 หรือ 4:3

* ใน DTV / HDMI / โหมดคอมโพเนนต์ (ความละเอียดสูง) Just Scan สามารถใช้ได้

* โหมดกว้างเต็มจออาจอาจแตกต่างไปตาม รุ่นและการสนับสนุนจาก DTV และ ATV, AV บางส่วน

03. Screen Mute (Command: k d)

▶ เพื่อการเลือกบิตเปตหน้าจอ

Transmission [k][d][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: หน้าจอปิด (ภาพเปิด) วิต์โอปิด

01: หน้าจอเปิด (ภาพปิด)

10: วิติโอเปิด

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* ในกรณีของการปิดเสียงวิติโอเท่านั้น ที่วีจะแสดงผลหน้าจอ (OSD) แต่ในกรณีที่มีการปิดหน้าจอ ที่วีจะไม่แสดง OSD

04. Volume Mute (Command: k e)

▶ เพื่อควบคุมความตั้ง ปิดเปิดเสียง นอกจากนี้คุณยังสามารถปรับโดยการใช้ปุ่ม Mute บนวีโมทดสอบน์ทรส

Transmission [k][e][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ระดับความตั้งเปิด (ปิดความตั้งเสียง)

01: ระดับความตั้งปิด (เปิดความตั้งเสียง)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Command: k f)

การปรับระดับเสียง นอกจากนี้คุณยังสามารถปรับระดับเสียงได้จาก ปุ่ม ระดับเสียงบนรีโมทคอนโทรล

Transmission [k][f][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Command: k g)

▶ ในการปรับความคมชัดของหน้าจอ นอกจากนัคุณยังสามารถปรับความคมชัดในเมนูภาพ

Transmission [k][g][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brightness (Command: k h)

▶ ในการปรับความสว่างหน้าจอ นอกจากนี้คุณยังสามารถปรับความสว่างในเมนูภาพ

Transmission [k][h][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

▶ ในการปรับสี คุณสามารถปรับสีได้ในเมนูภาพ

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Tint (Command: k j)

▶ ในการปรับโทนสีของหน้าจอ นอกจากนี้คุณยังสามารถปรับโทนสี ในเมษฐภาพ Transmission [k][j][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Sharpness (Command: k k)

▶ ในการปรับความคมของภาพ นอกจากนี้คุณยังสามารถปรับความ คมในเมนูภาพ

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. OSD Select (Command: k l)

▶ ในการเลือก OSD (On Screen Display) เปิด / ปิด เมื่อมีการ ควบคุมจากระยะไกล Transmission [k][l][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ปิด OSD 01: เปิด OSD

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Remote control lock mode (Command: k m)

▶ การล้อคการควบคุมหน้าจอของเครื่องและรู้โมทคอนโทรล

Transmission [k][m][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ปิดการล้อค 01: เปิดการล้อค

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* ถ้าคุณไม่อยู่ในการใช้รีโมทคอนโทรศัล การใช้iformต้น เมื่อบิตหรือเปิดเครื่อง (เอตปลักเข้าและออก หลังจาก 20-30 วินาที) การควบคุมจาภายนอกจะทํางาน

* ã¹âËÄ'Êáμ¹'°Õ (»|’â'¤iÕÊÑe§ μÑé§àÇÃO»|’ ÊÃ- áÃжCEÕÂçÍ☐໚¹à»|’ •ÕÇÕ'DäÃ<à»|’â'¡Õᒻ؆Á•ÃÕâÂ-•Í¹â·ÃÂ

1. Treble (Command: k r)

▶ ในการปรับเสียงแหลม นอกจากนี้คุณยังสามารถปรับในเมนูเสียง

Transmission [k][r][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 กึง สูงสุด: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (เฉพาะบางรุ่น)

1. Bass (Command: k s)

▶ ในการปรับเสียงเบส นอกจากนี้คุณยังสามารถปรับในเมนูเสียง

Transmission [k][s][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (เฉพาะบางรุ่น)

1. Balance (Command: k t)

▶ ในการปรับสมดุลเสียง นอกจากนี้คุณยังสามารถปรับสมดุลในเมนูเสียง

Transmission [k][t][ ][Set ID][ ][Data][Cr]

ข้อมูล ตํา: 00 มิ่ง สูงสุด: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Color(Colour) Temperature (Command: x u)

▶ ในการปรับอุณหภูมิสี นอกจากนี้คุณยังสามารถปรับอุณหภูมิสีในเมนูกภาพ

Transmission [x][u][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17.ISM Method (Command: jp) (พลาสมาทีวีเท่านั้น)

▶ เพื่อควบคุม ISM นอกจากนี้คุณยังสามารถปรับ ISM ในเมนตัวเลือก

Transmission [j][p][ ][Set ID][ ][Data][Cr]

ข้อมูล 02:ภาพเคลื่อนเป็นวางéraจร

08:ปกติ

20:ล้างลี่

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

▶ ปรับแต่ง EQ ของเครื่อง

Transmission [j][v][ ][Set ID][ ][Data][Cr]

LSB

ความถี ข้อมูล

765		ความถี	43210			ระดับ
000		1st Band	00000			0 เลขฐานลิบ
001		2nd Band	00001			1 เลขฐานลิบ
010		3rd Band	... ... ... ...			...
011		4th Band	10011			19 เลขฐานลิบ
100		5th Band	10100			20(decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* มันชั้นอยู่กับรุ่น และสามารถปรับเมื่อโหมดเสียงเป็นแบบสามารถปรับค่า EQ

19. Energy Saving (Command: j q)

▶ เพื่อลดการใช้พลังงานของทีวี คุณยังสามารถปรับการประหยัดพลังงานใน เมนภาพ

Transmission [j][q][ ][Set ID][ ][Data][Cr]

ข้อมูล

00: ปิด

01: ตําสุด

02:感染

03: สูงสุด

04: อัตโนมัติ (สำหรับ LCD ทีวี / LED ทีวี) / เซ็นเซอร์อัจฉวิยะ (สำหรับ PDP ทีวี)

05: ปิดหน้าจอ

* (เฉพาะบางรุ่น)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command: m a)

* คำสั่งนี้อาจจะทำงานแตกต่างไปขึ้นอยู่กับรุ่นและลัญญาณ

- สำหรับรุ่น ยุโรป, ตะวันออกกลาง, Kinลัมเบีย, เอเชีย ยกเว้นเกาหลีใต้ และยี่ปุ่น

▶ เลือกเลขตามเลขช่องที่เป็นจริง

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* เส่าอากาศอะนาล็อก / เคเบิล

[Data 00][Data 01] ข้อมูลช่อง

Data 00:ข้อมูลช่องใบตี้สูง

Data 01:ข้อมูลช่องใบต์ต่ำ

-00 00\~00 C7 (จำนวนเต็ม:0-199)

Data 02: เลือกแหล่งสัญญาณ (อะนาสื้อก)

00: อะนาล็อกทีวี (ATV)

80: เคเบิลทีวี (CATV)

* เสาอากาศอะนาล็อก/เคเบิล/ดาวเทียม

[Data 00][Data 01]:ข้อมูลช่อง

Data 00:ข้อมูลช่องใบตี้สูง

Data 01:ข้อมูลช่องใบต์ต่ํา

-00 00\~27 0F (จํานวนเต็ม: 0 - 9999)

ข้อมูล 02: แหล่งสัญญาณเข้า (ติจิตอล)

10: อะนาล็อกทีวี

20: อะนาล็อกวิทยุ

40: ดาวเทียมที่วี

50: ดาวเทียมวิทยุ

90: เคเบิลทีวี

a0: เศเบิลวิทยุ

* ตัวอย่างของคำสั่งที่ใช้

1. ต้นหาอะนาล็อกช่อง 10 (PAL)

SetID = ทั้งหมด = 00

Data 00 & 01 = ข้อมูลช่องคือ 10 = 00 0a

Data 02 = อะนาล็อก ทีวี = 00

ผลลัพธ์ คือ ma 00 00 0a 00

2.ค้นหา ดิจิตอล ช่อง 01

SetID = ที่ยมห์ = 00

Data 00 & 01 = ช้อมูลช่อง คือ 1 = 00 01

Data 02 = ติจิตอล ที่วี = 10

ผลลัพธ์ คือ ma 00 00 01 10

3.ค้นหา ดาวเทียม ช่อง 1000

SetID = ที่ยมห์ = 00

Data 00 & 01 = ข้อมูลช่อง คือ 1000 = 03 E8

Data 02 = ดาวเทียม ที่วี = 40

ผลลัพธ์ คือ ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

- สำหรับรุ่น ยุโรป, ตะวันออกกลาง, โดล้มเบีย. เอเชีย ยกเว้น เกาหลีใต้และญี่ปุ่น

▶ การปรับแต่งช่องแบ่งเป็น ทางกายภาพ / หลัก / รอง

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

ช่องสัญญาติจิตอลแบ่งเป็นจำนวน ทางกายภาพ / หลัก / รอง จำนวน ช่องที่เกิดซึ้นจริง จำนวนช่องหลักซึ่งจะมีช่องรองเข้ามาราวด้วย ซึ่งที่วี ระเบม ATSC จะทําให้โดยอัตโนมัติโดยไม่ต้องมีการส่งค่าสั่ง

* เสาอากาศอะนาล็อก / เศเบิล

Data 00: เลขช่องทางกายภาพ

- อะนาล็อก (ATV): 02 - 45 (เลขฐานลืบ: 2 - 69)

- เดเบิล (CATV): 01, 0E-7D (เลขฐานสิบ: 1, 14 - 125)

[Data 01 - 04]: เลขช่องหลัก / ช่องรอง

Data 01 & 02: xx (ไม่สนใจ)

Data 03 & 04: xx (ไม่สนใจ)

Data 05: ลัญญาณเช้า (อะนาลื้อก)

00: อะนาล็อก ทีวี (ATV)

- 01: เคเมล ทีวี (CATV)

* เสาอากาศติจิตอล / เดเบิล

Data 00: xx (ไม่สนใจ)

[Data 01][Data 02]: เลขช่องหลัก

Data 01: ข้อมูลช่องใบต์สูง

Data 02:ข้อมูลช่องใบต์ต่ํา

- 00 01 - 27 OF (เลขฐานสืบ: 1 - 9999)

[Data 03][Data 04]: เลขช่องรอง

Data 03:ข้อมูลช่องใบต์สูง

Data 04:ข้อมูลช่องใบต์ต่ำ

Data 05: แหล่งสัญญาณเข้า (ดิจิตอล)

-02:สายอากาศ(DTV)-ใช้เลขช่องทางกายภาพ

-06: เคเบิล (CADTV) -ใช้เลขช่องทางกายภาพ

• 22: สายอากาศ (DTV) - ไม่ใช้เลขช่องทางกายภาพ
• 26: สายเคเบิล (CADTV) - ไม่ใช้เลขช่องทางกายภาพ
• 46: สายเคเบิล (CADTV) - ใช้ตัวเลขช่องหลักเท่านั้น (เป็นอีกช่องทางหนึ่ง)

สองใบต์ที่มีอยู่ในแต่ละข้อมูลช่องหลักและรอง แต่มักจะใช้ใบต์ต่ําเพียงอย่างเดียว (ใบต์สูง คือ 0)

* ตัวอย่างของคำสั่งที่ใช้

1. ค้นหาช่อง อะนาล็อก (NTSC) ช่อง 35

Set ID = ทั้งหมด = 00

Data 00 = ข้อมูลช่องคือ 35 = 23

Data 01 & 02 = ไม่มีช่องหลัก = 00 00

Data 03 & 04 = ไม่มีช่องรอง = 00 00

Data 05 = อะนาล็อก ที่วี = 01

ทั้งหมด = ma 00 23 00 00 00 00 01

1. ค้นหาช่อง ติจิตอล (ATSC) ช่อง 30-3

Set ID: ทั้งหมด = 00

Data 00 = ไม่รู้ช่องทางกายภาพ = 00

Data 01 & 02 = ช่องหลักคือ 30 = 00 1E

Data 03 & 04 = ช่องรองคือ 3 = 00 03

Data 05 = ติจิตอล ทีวี = 22

ทั้งหมด = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• ÊíÒËÄN°Ä∅<¹¢Í§pÕè»Ø†¹

* ตัวอย่างคำลั่งที่ใช้

1 ค้นหาช่อง ติจิตอล (ISDB-T) ช่อง 17-1

Set ID = ทั้งหมด = 00

Data 00 = ไม่รู้ช่องทางกายภาพ = 00

Data 01 & 02 = ช่องหลักคือ 17 = 00 11

Data 03 & 04 = ช่องรอง คือ 1 = 00 01

Data 05 = เสียาภาศติจิตอลทีวี = 02

ทั้งหมด = ma 00 00 00 11 00 01 02

1. ต้นหาช่อง BS (ISDB-BS) ช่อง 30

Set ID = ทั้งหมด = 00

Data 00 = ไม่รู้เลขช่องทางกายภาพ = 00

Data 01 & 02 = ช่องหลักศือ 30 = 00 1E

Data 03 & 04 = ไม่สนใจ = 00 00

Data 05 = ที่วีติจิตอล BS = 07

ทั้งหมด = ma 00 00 00 1E 00 00 07

* คุณลักษณะนี้จะแตกต่างกันชั้นอยู่กับแต่ล่ะรุ่น

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Channel(Programme) Add/Del(Skip) (Command: m b)

▶ เพื่อข้ามช่องทางปัจจุบัน (โปรแกรม) ในครั้งต่อไป

Transmission [m][b][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: สม (ATSC, ISDB) / ข้าม (DVB) 01: เพิ่ม

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* เก็บข้อมูลสถานะช่องที่ ลบ (ATSC, ISDB) / ข้าม (DVB) หรือ เพิ่ม

1. Key (Command: m c)

▶ ส่ง Code รหัสคีย์ของรีโมทคอนโทรล

Transmission [m][c][ ][Set ID][ ][Data][Cr]

ข้อมูล รหัส Code ดูหน้า 2

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Control Backlight (Command: m g)

- สำหรับ LCD ที่วี / LEควบคุมระดับ BacklightD ที่วี

▶ ควบคุมระดับ Backlight

Transmission [m][g][ ][Set ID][ ][Data][Cr]

ÒCà·ÕÂÁ) ข้อมูล นาย : 00

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Command: m g)

EiOEBAN ^0 pOe»∅† ^1 )

• สำหรับ พลาสม่า ทีวี

▶ ควบคุมแสงของหน้าจอี

Transmission [m][g][ ][Set ID][ ][Data][Cr]

ข้อมูล น้อย : 00 ถึง มาก : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Input select (Command: x b)

(แหล่งสัญญาณของภาพหลัก)

▶ เลือกแหล่งสัญญาณสำหรับภาพหลัก

Transmission [x][b][ ][Set ID][ ][Data][Cr]

ข้อมูล

00: DTV 01: CADTV

03:ISDB-CS1 (ญี่ปุ่น)

04:ISDB-CS2 (ญี่ปุ่น)

11: CATV

20: AV or AV1 21: AV2

40: Component1 41: Component2

60:RGB

*ฟังก์ชั่นนี้ชื่นอยู่กับรุ่นและสัญญาณ

25. 3D(Command: x t) (only 3D models)

(เฉพาะบางรุ่น)

▶ เพื่อเปลี่ยนโหมด 3D ของที่วี

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (เฉพาะบางรุ่น)

ข้อมูลโครงสร้าง

[Data 00] 00: 3D เปิด

01: 3D ปิด

02: 3D เป็น 2D

03: 2D เป็น 3D

[Data 02] 00: ขวไปช้าย

01: ช้ายไปขวา

[Data 03] ความเป็น 3D (ความลึกของ 3D) : น้อย : 00 - มาก : 14

(^ส่งข้อมูลโดยรหัสเลขฐานลิบทก)

* [Data 02]. [Data 03] ฟังก็ชั่นนี้ชิ้นอยู่กับรุ่นและสัญญาณ

* ถ้า [Data 00] คือ 00 (เปิด 3D). [Data 03] ไม่มีความหมาย

* ถ้า [Data 00] คือ 01 (ปิด 3D) หรือ 02 (3D เป็น 2D). [Data 01]. [Data 02] และ [Data 03] ในมีความหมาย

* ถ้า [Data 00] คือ 03 (2D เป็น 3D). [Data 01] และ [Data 02] ไม่มีความหมาย

* ถ้า [Data 00] คือ 00 (เปิด 3D) หรือ 03 (2D เป็น 3D), [Data 03] ทํางาน เมื่อ 3D โหมด (ประเภท) เป็น แผนนวลเท่านั้น

* รูปแบบตัวเลือก 3D ทั้งหมด ([Data 01]) อาจจะไม่สามารถใช้งานได้ ในสัญญาณการกระจายเสียง / ภาพ

[Data 00] [Data 01] [Data 02] [Data 03]

26. Extended 3D(Command: x v) (เฉพาะรุ่น 3D เท่านั้น)

(เฉพาะบางรุ่น)

▶ เพื่อเปลี่ยนตัวเลือก 3D สำหรับทีวิ

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] ตัวเลือก 3D

00:แก้ไขภาพ 3D

01:ความลึก 3D (3D โหมดเป็น แมนวลเท่านั้น)

02:มุมมอง 3D

06:แก้ไขลี 3D

07:เสียงชุม 3D

08:ดูภาพปกติ

09:3Dโหมด (ประเภท)

[Data 01]การกำหนดช่วงของ 3D สำหรับแต่ละตัวเลือกจะ

กำหนดโดย [Data 00]

1) เมื่อ [Data 00] คือ 00

00: ขวไปช้าย

01:ช้ายไปขวา

2) เมื่อ [Data 00] คือ 01. 02

ข้อมูล น้อย : 0 - มาก: 14 (* ส่งโดยใช้รหัสเลเซฐานสืบหก)

ข้อมูลค่าช่วง (0-20) จะเปลี่ยนช่วงมุมมอง (-10 ถึง +10)

โดยอัตโมมัติ (เฉพาะบางรุ่น)

* ตัวเลือกนี้ใช้ได้มือ 3D โหมด (ประเภท) เป็น แมนนวล เท่านั้น

3) เมื่อ [Data 00] คือ 06, 07

00:ปิด

01:เปิด

4) เมื่อ [Data 00] คือ 08

00 :เปลี่ยนวิต์โอ 3D จาก 3D เป็น 2Dเปลี่ยนเป็นวิต์โอ 2D

01:เปลี่ยนวิต์โอ 3D เป็น วิต์โอ 2D ยกเว้นวิต์โอ 2D เป็น 3D

* ถ้าเงื่อนไขการแปลงไม่ตรงตามคำสั่ง ให้ถือว่าเป็น NG

5) เมื่อ [Data 00] คือ 09

00: มาตราฐาน 01: กิฟา

02:ภาพยนตร์ 03:ตื่นเต้น

04: ปรับเอง 05 : อัตโนมัติ

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

12 การสั่งงานการควบคุมจากอุปกรณ์ภายนอก

1. Auto Configure (Command: j u) (เฉพาะบางรุ่น)

▶ เพื่อปรับたําแหน่งของภาพและลดภาพสั่นโดยอัตโนมัติ มัน ทํางานได้เฉพาะในโหมด RGB (PC)

Transmission [j][u][ ][Set ID][ ][Data][Cr]

ข้อมูล 01: ใช้งานการตั้งค่าแบบอัตโนมัติ

Ack [u][ ][Set ID][ ][OK/NG][Data][x]
