DH-4US1TW - เครื่องทำน้ำอุ่น PANASONIC - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	เครื่องทำน้ำอุ่นแบบไฟฟ้าทันที
รุ่น	DH-4US1TW
ยี่ห้อ	Panasonic
ขนาด (สูง x กว้าง x ลึก)	280 x 180 x 95 มม.
น้ำหนัก	2.8 กก.
กำลังไฟฟ้าที่กำหนด	4.0 กิโลวัตต์
แรงดันไฟฟ้าที่กำหนด	220-240 โวลต์ ~ 50/60 เฮิรตซ์
การเชื่อมต่อน้ำ	เกลียว 1/2 นิ้ว
อุณหภูมิน้ำสูงสุด	60 องศาเซลเซียส
อัตราการไหลของน้ำต่ำสุด	1.5 ลิตร/นาที
คุณสมบัติด้านความปลอดภัย	การป้องกันความร้อนสูงเกิน, กันน้ำ IPX4, วาล์วลดแรงดัน
ประเภทควบคุม	อิเล็กทรอนิกส์พร้อมจอแสดงอุณหภูมิ
ฟังก์ชั่น	การปรับอุณหภูมิ, การควบคุมการไหล, โหมดประหยัดพลังงาน
การติดตั้ง	ติดผนัง, แนวนอนหรือแนวตั้ง
อุปกรณ์เสริมที่แถมมา	ขายึด, สกรู, ตะแกรงกรองน้ำเข้า
การบำรุงรักษา	ขจัดตะกรันทุก 6 เดือน, ทำความสะอาดไส้กรองน้ำเข้า
อะไหล่ที่มีจำหน่าย	องค์ประกอบความร้อน, แผงควบคุม, เซนเซอร์อุณหภูมิ
ดัชนีความสามารถในการซ่อมแซม	8.5 / 10

คำถามที่พบบ่อย - DH-4US1TW PANASONIC

ฉันจะติดตั้งเครื่องทำน้ำอุ่น Panasonic DH-4US1TW ได้อย่างไร?

การติดตั้งต้องดำเนินการโดยผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม ตรวจสอบให้แน่ใจว่าผนังสามารถรับน้ำหนักได้ และเชื่อมต่อกับวงจรเฉพาะ 20A พร้อมสายดินที่เหมาะสม ติดตั้งในแนวนอนหรือแนวตั้งตามแม่แบบที่ให้มา เชื่อมต่อน้ำเข้าและออกด้วยข้อต่อเกลียว 1/2 นิ้ว ปิดไฟฟ้าและน้ำก่อนติดตั้ง.

อุณหภูมิน้ำสูงสุดคือเท่าใด?

อุณหภูมิน้ำสูงสุดคือ 60 องศาเซลเซียส ปรับโดยใช้แผงควบคุมอิเล็กทรอนิกส์ ห้ามเกินขีดจำกัดนี้เพื่อป้องกันน้ำร้อนลวก.

ฉันจะทำความสะอาดไส้กรองน้ำได้อย่างไร?

ปิดไฟฟ้าและน้ำ หมุนคลายการเชื่อมต่อน้ำเข้าและถอดไส้กรองตาข่ายสแตนเลสออก ล้างด้วยน้ำไหลและติดตั้งกลับเข้าไป ทำความสะอาดทุก 3 เดือนหรือหากการไหลของน้ำลดลง.

ฉันควรทำอย่างไรหากเครื่องทำน้ำอุ่นไม่ผลิตน้ำร้อน?

ตรวจสอบว่าแหล่งจ่ายไฟเปิดอยู่และเบรกเกอร์ไม่ตัด ตรวจสอบให้แน่ใจว่าอัตราการไหลของน้ำสูงกว่าค่าต่ำสุด (1.5 ลิตร/นาที) หากปัญหายังคงอยู่ องค์ประกอบความร้อนอาจต้องเปลี่ยน ติดต่อผู้เชี่ยวชาญ.

รุ่น DH-4US1TW เหมาะสำหรับแรงดันน้ำต่ำหรือไม่?

ต้องมีการไหลของน้ำขั้นต่ำ 1.5 ลิตร/นาทีเพื่อเปิดใช้งานการทำความร้อน หากแรงดันน้ำของคุณต่ำ อาจต้องใช้ปั๊มเพิ่มแรงดัน เครื่องสามารถทำงานด้วยแรงดันน้ำสูงสุด 0.6 MPa.

ฉันจะขจัดตะกรันเครื่องทำน้ำอุ่นได้อย่างไร?

ใช้น้ำยาขจัดตะกรันที่แนะนำสำหรับเครื่องทำน้ำอุ่นไฟฟ้า ถอดปลั๊กไฟ ถอดฝาครอบองค์ประกอบความร้อน และใช้น้ำยาตามคำแนะนำของผู้ผลิต ล้างให้สะอาดก่อนประกอบกลับเข้าไป.

ฉันสามารถใช้เครื่องทำน้ำอุ่นนี้กับระบบน้ำพลังงานแสงอาทิตย์ได้หรือไม่?

ได้ สามารถใช้เป็นเครื่องสำรองหรือเพิ่มกำลังสำหรับน้ำที่อุ่นไว้แล้วจากแผงโซลาร์เซลล์ ตรวจสอบให้แน่ใจว่าอุณหภูมิน้ำเข้าไม่เกิน 60 องศาเซลเซียสเพื่อหลีกเลี่ยงความเสียหาย.

รุ่นนี้มีใบรับรองความปลอดภัยอะไรบ้าง?

ได้รับการรับรองความทนทานน้ำ IPX4 (กันน้ำกระเด็น), เครื่องหมาย CE และ EAC มีการป้องกันความร้อนสูงเกินและวาล์วลดแรงดันในตัว.

ฉันจะปรับอุณหภูมิได้อย่างไร?

กดปุ่ม + หรือ - บนแผงอิเล็กทรอนิกส์ อุณหภูมิที่ตั้งไว้จะแสดงและบันทึกโดยอัตโนมัติ ช่วงคือ 30 องศาเซลเซียสถึง 60 องศาเซลเซียส.

ฉันสามารถซื้ออะไหล่ได้ที่ไหน?

ติดต่อศูนย์บริการที่ได้รับอนุญาตของ Panasonic หรือเยี่ยมชมเว็บไซต์ทางการของ Panasonic อะไหล่ทั่วไป ได้แก่ องค์ประกอบความร้อน (หมายเลขชิ้นส่วน WH-4E), แผงควบคุม (CB-DH4), และเซนเซอร์อุณหภูมิ (TS-DH4).

คู่มือผู้ใช้ DH-4US1TW PANASONIC

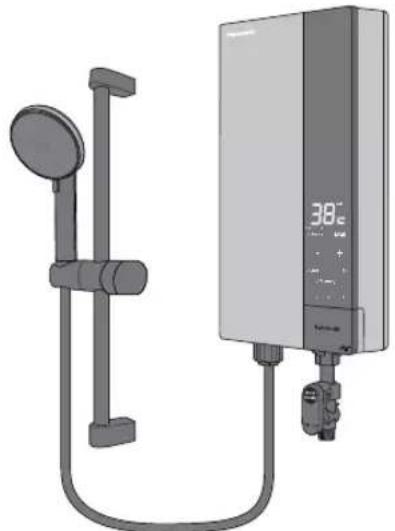

คู่มือการใช้งานและการติดตั้ง เครื่องทำน้ำอุ่นไฟฟ้า ำ(สรับใช้งานภายในบ้าน)

ขอขอบคุณที่เลือกซื้อเครื่องทำน้ำอุ่นพานาโชนิค ผลิตภัณฑ์นี้สำหรับใช้ในครัวเรือนเท่านั้น เพื่อการทำงานอย่างมีประสิทธิภาพสูงสุดและปลอดภัย โปรดอ่านคู่มือ ฉบับนี้อย่างละเอียด และเก็บรักษาไว้ในที่ปลอดภัยเพื่อใช้อ้างอิงใน อนาคต

TABLE OF CONTENTS

BEFORE USING ELECTRIC HOME SHOWER EN2

SAFETY PRECAUTIONS ...... EN2

ACCESSORIES ...... EN4

PARTS IDENTIFICATION ...... EN4

DESCRIPTION OF LCD DISPLAY &

CONTROL PANEL EN5

ก่อนใช้งานเครื่องทำน้ำอุ่น TH2

ข้อควรระวังเพื่อความปลอดภัย ...... TH2

อุปกรณ์เสริม TH4

ส่วนประกอบต่างๆ TH4

ค่าอธิบายของหน้าจอแสดงผลแบบ LCD

& แพงควบคุม TH5

วิธีใช้งานเครื่องท่าน้ำลุ่น TH6

วิธีการใช้งาน TH6

การปรับอัตราการไหลของน้ำ TH9

การบํารุงรักษา TH9

วิธีแก้ไขปัญหา TH10

ข้อมูลจำเพาะ......TH10

วิธีติดตั้งเครื่องทำน้ำอุ่นไฟฟ้า ฯ TH11

ก่อนการติดตั้ง ...... TH11

วิธีการติดตั้ง TH12

การตรวจสอบการท่างาน ...... TH15

SAFETY PRECAUTIONS

ข้อควรระวังเพื่อความปลอดภัย

ควรทำตามอย่างเคร่งครัด

ก่อนเริ่มทํางาน โปรดอ่าน "ข้อควรระวังเพื่อความปลอดภัย" อย่างระมัตระวัง เพื่อบ องกันมิให้เป็นอันตรายแก้วตัวเอง ตัวผู้อื่นและก่อความหมายแก่ทรัพย์สินจงปฏิบัติตามค่าแนะน่า

■ การทำงานอย่างไม่ถูกต้องเพราะไม่ปฏิบัติตามี้ spécaggก่ออันตรายหรือเสียหายซึ้นได้ความร้ายแรงได้ถูก จัดไว้เป็นประเภทดังนี้

คำเตือน

เครื่องหมายนี้เตือน ถึงความตายหรือ ร่างกายบาดเจ็บ สาหัส

ระวัง

สัญลักษณ์นี้เตือนการบาด เจ็บที่เกิดขึ้นต่อผู้ใช้หรือ ความเสียหายที่เกิดขึ้นต่อ ทรัพย์สิน

■ คำแนะนำที่ต้องปฏิบัติตามที่ถูกจัดเป็นประเภทโดยเครื่องหมายต่อไปนี้

สัญลักษณ์นี้ (พื้นสีขาว) แสดงการกระทําที่ถูกห้าม

สัญลักษณ์นี้ (พื้นสีต่ำ) แสดงการกระทําที่ต้องทำ

คำเตือน

● ถ้าแกนสวัฒย์ ELB ไม่สามารถรีเข็ตได้แม้จะดันแกนสวัตซ์ขึ้นหรือกําแกน สวัตซ์เลื่อนลงขณะเครื่องทำงาน โปรดหยุดใช้เครื่องและติดต่อตัวแทนจำนวนที่ได้รับอนุญาตันที่ เพื่อป องก นอั นตรายไม่ให้เกิดกับผู้ใช่แน ความเสียหายต่อทรัพย์สินการบาดเจ็บสาหัสสร้อถึงแก่ความตาย ห้ามติดแกนสวัตซ์นิรภัย ELB ด้วยเทปกวจนแน่นมาก

● ห้ามแหนยนิวหวัดตีสุขอื่นใดเข้าไปในเครื่องท่านําอุ่นไฟฟ้าเพื่อนลึกเลียงอันตรายที่เกิดซึ้นกับร่างกายและอันตรายจากไฟฟ้าลัดวงจร

- ห้ามแท่นี่ผื่นของเครื่องด้วยอะไรหลื่อนใดอกเหนือจากชั้นส่วนที่เป็นของแท้ - ชั้นส่วนของรุ่นอื่นๆ จะไม่สามารถเข้ากันได้พอดีกับรุ่นนี้และอาจก่อให้เกิดสภาวะที่เป็นอันตรายต่อผู้ใช้

- ห้ามฉิดนี้สีซึ่งห่าน้ําอุ่นหรือห้ามวางผ้าเชิดตัวที่เปียกชั้นบนตัวเครื่อง หลักเลี่ยง การสัมผัสกับร่างกายส่วนใดๆ กิตาม เป็นต้น เพื่อที่จะป้องกันอันตรายที่เกิดขึ้นจากการ เกิดดวนไฟ การดิดไฟ ไฟใหม่และไฟฟ้าวัลด่วงจร

- ไม่ควัดสุปกรณ์นี้สำหรับการจ่ายน้ำเพื่อบริโภค

หัวฝึกบัว

สายผึกบัว

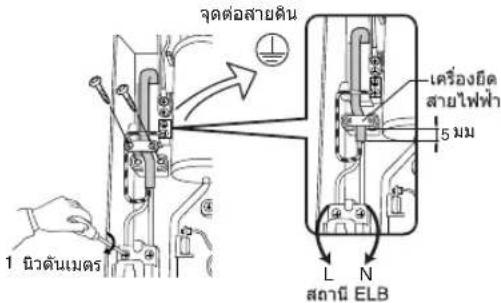

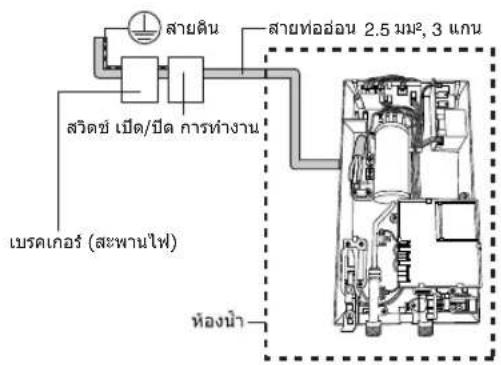

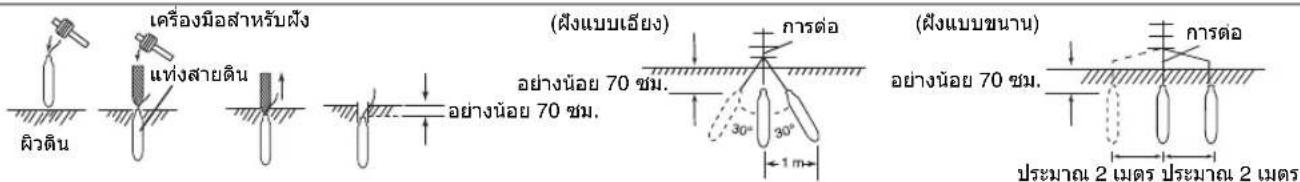

เครื่องทำน้ำฉุ่นไฟฟ้าจะต้องมีการติดตั้งสายดิน

- การติดตั้งสายดินเพื่อป้องกันไฟฟ้าดูด ไฟฟ้าลัดวงจร

- หูยุศเชี่ยงเมื่อเกิดความผิดปกติ / ข้อบทพร่อง และ "ปีด" ตัวตัดวงจรไฟฟ้าขนาดเล็ก (MCB) (ความเสียงจากคร้นไฟ / ไฟไหม้ / ไฟฟ้าชิต / น้ําร้อนลวก)

ตัวอย่างของความผิดปกติ / ข้อบทพร่อง

• แกนสวิตชนิรภัย ELB ไม่สามารถรีเซ็ดได้ โปรดตุ 3. การตรวจสอบการทำงาน ที่หน้า TH15
• มีการตรวจสอบกลิ่นใหม่หรือคว้นไฟได้ในระหว่างการทำงาน
• แผ่นผ่าครอบ / แผ่นหลังบิดเบี้ยวผิดรูปหรือ้อนผิดปกติ

• ฉุณหภูมิของน้ําที่ไหลออกมาจะร้อนมากเป็นพิเศษและไม่สามารถควบคุมไต์โดยใช่ปุ่ม - และ + ที่แผงควบคุม → ติดต่อตัวแทนจำนวนอย่างเป็นทางการของท่านทันที่เพื่อการดูแลลักษะ / ซ่อมแซม

• ปิดเครื่องตําดวงจรไฟนัตร่วงเช็คใดๆเพื่อบ องกันอันตรายจากไฟฟ้าลัดวงจร

• ในกรณีที่เกิดพาย ฟ าร้อง อยัทธิเซอรือสัมผัสเครื่องทำน้ำอุ่น ให้ปิดสวิตชัดตัดกระแสไฟเข้าเครื่องเพื่อป องกันเครื่องเสี่หาย

- ตรวจสอบ ELB ในเครื่อง (เดือนละครั้ง) เพื่อป้องกันอันตรายไม่ให้เกิดกับผู้ใช้ เช่น ความเสียหายต่อทรัพย์สินการบาดเจ็บสำหัสหรือถึงแก่ความตาย โปรดตุ 3. การตรวจสอบการทำงาน ที่หน้า TH15

● ทุกครั้งที่ 'เปิด' เครื่องทำน้ำอุ่นให้ตรวจสอบอุณหภูมิก่อนอาบน้ำด้วยมือเปล่า
- ผู้เกี่ยวข้องจะต้องคอยระวังเรื่องอุณหภูมิของน้ำฝึกบัวให้ดีหากผู้ใช้ฝึกบัวเป็นเด็ก คนขรา คนป่วยและผู้พิการทางร่างกายและบทพร่องทางจิตใจให้ตรวจสอบอุณหภูมิก่อนอาบน้ําด้วยมือเปล่า
- ให้ความสนใจกับอุณหภูมิของฝึกบัวเมื่อลดปริมาณนำ

- อัตราการไหลของน่าจะลดลงและอุณหภูมิของน่าอาจจะร้อนจัด

ผลิตภัณฑ์ผิดผลิตขึ้นเพื่อใช้งานโดยบุคคล (รวมถึงเด็ก) ที่มีข้อกพร่องทางต้านร่างกายประสาห สัมผัสหรือจิตใจหรือขาดประสบการณ์และความรู้ เว้นแต่จะได้รับการกํากับดูแลหรือค่าแนะนําเกี่ยวกับ

การใช้ผลิตภัณฑ์นี้จากบุคคลที่เป็นผู้รับผิดชอบความปลอดภัยของพวกเขา เด็กควรได้รับการตูแลเพื่อให้นใจว่า พวกเขาไม่ได้เล่นกับผลิตภัณฑ์นี้

! ระวัง

• ห้าวัฒน์ปานเชิน หินเนอร์ สารฟอกขาว เป็นต้น เพื่อวัดฤประสงค์ในการทําความสะอาดเพื่อหลักเลี่ยงอันตรายที่เกิดขึ้นจากการเกิดควันไฟ การติดไฟไฟใหม่และไฟฟ้า าลดวงจร
  หลักเลี่ยงการฝึกปรกเช่นนั้นอาจส่งผลกระทบต่อประสิทธิภาพการทํางานของเครื่องทำความร้อนและส่วนประกอบอื่น ๆ
• ห้าฝึกฝ้าเชิดตัว ปีดฝึกบัวเพื่อขัดขวางไม่ให้น้ําไหลออกมาหรือบิดพับสายยางฝึกบัว อัตราการไหลของน้ําจะลดลงและอุณหภูมิของน้ําอาจจะเร้อนจัด

- เพื่อหลักเลี่ยงอันตรายที่อาจจะเก็บซื้กการรีซื้อตัวของเครื่องตัดกระแสไฟโดยไม่ตั้งใจเครื่องตัดกระแสไฟฟ้าไม่สามารถลูกจ่ายจากสวิชด์ภายนอกได้ เช่น ตัวตั้งเวลา หรือ เซ่อมตอกับวงจรเปิด-ปิดแบบอัตโนมัติ

• ต้องให้แน่ใจว่า วงแหวนรูปโอ ไม่ถูกทอดออกและปลอดจิ่งกีสขวางอื่นๆเพื่อไม่ให้เกิดน้ำร่ว
  ● กดปุ มเปิด-ปิดแบบกดก่อนและหลังการอาบน้ำแต่ละครั้ง

• กดปุมเป็ด-ปีดแบบกดเท่านั้น

• อย่าดึง
• อย่าหมุนเป็ดและปิดวาล่วน้ำหลักในการใช้งานเพื่อหลักเลี่ยงความเสียหาย

วงแหวนรูปโอ

บรรจุกัณฑ์ รวมร้ายการ
บรรจุกัณฑ์หัวผักบัว	หัวผักบัว (1 ชิ้น)
บรรจุกัณฑ์ที่แขวนผักบัว	สายผักบัว (1 ชิ้น) ตัวยืดราวด้านล่าง (2 ช	x 2นัน) ขุดราวแขวนผึกบัว (1 ช
บรรจุกัณฑ์ชุดวาล์วปรับแรงดันน้ําและตัวกรอง	ชุดวาล์วปรับแรงดันน้ําเข้า (1 ชัม) ปะเก็นยาง (1 ตัว)		เอกสารข้อควรระวังในการประกอบชุดวาล์วปรับแรงดันน้ํา (1 ชุด)
รางเลื่อน	รางเลื่อน (1 ตัว)
การติดตั้งการบรรจุ	x 6พุกยืดผนัง (6 ตัว)	x 2ปะเก็นยาง (2 ตัว)	x 6สกรุ (6 ตัว)

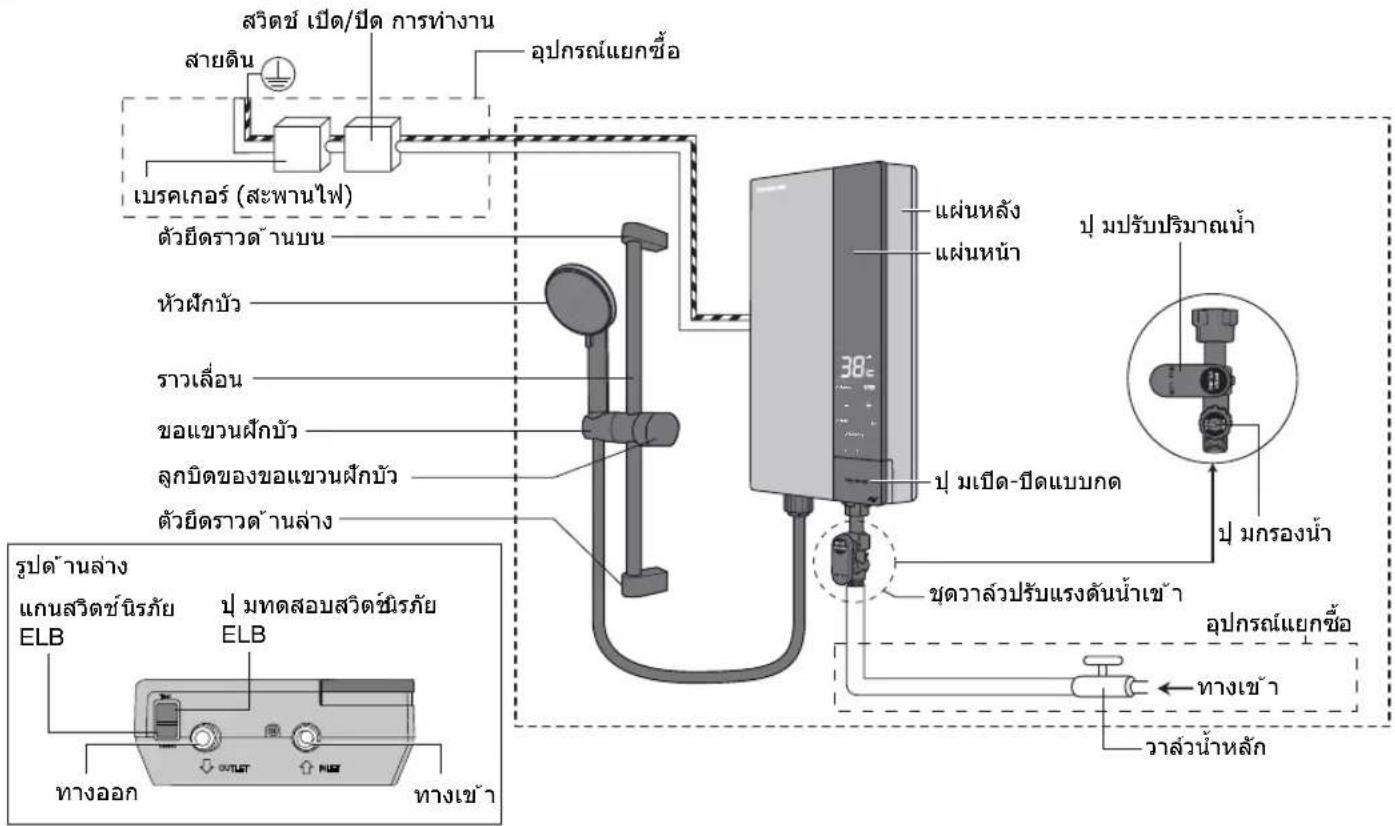

ส่วนประกอบต่างๆ

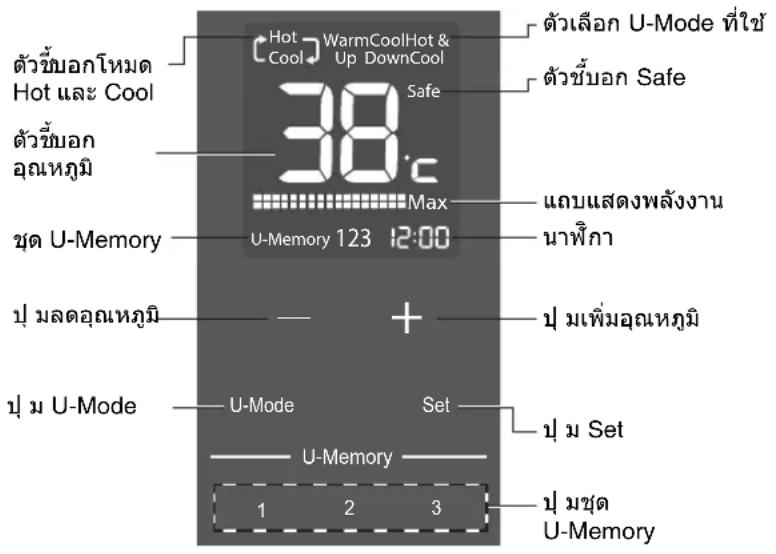

คำอธิบายของหน้าจอแสดงผลแบบ LCD & แพงควบคุม

หน้าจอแสดงผลแบบ LCD & แพงควบคุม DH-4UD1 & DH-3UD1

1. U-Mode ทำงานเพื่อมอบประสบการณ์หลังการอาบน้ำที่แตกต่างกันไปขึ้นอยู่กับแต่ละบุคคล
2. U-Mode มีสามโหมด

a) Cool Down
- ผู้ใช่ รู้สําสดขึ้นหลังอาบน้ำ
- อุณหภูมิร่างกายเย็นลงหลังอาบน้ำ
b) Warm Up
- ผู้ใช้รู้สําอุ่นสบายหลังอาบน้ำ
- ฉุณหภูมิของร่างกายจะอุ่นขึ้นเล็กน้อยหลังอาบน ้า
c) Hot & Cool
- การเปลี่ยนการอาบน้ำร้อนเป็น Noneบัน้ําเย็นมีผลทำให้หลอดเลือดขยายตัว / หดตัวเร็วขึ้น ทำให้ เลือดไหลเวียนได้ดีขึ้น
- ผู้ใช้รู้สําผ่อนคลายและสดขึ้นหลังอาบน้ำ

หมายเหตุ: โปรดทราบว่าผลลัพธ์จะแตกต่างกันออกไปในแต่ละบุคคล

ระวัง

โปรดหยุดใช้ฟังก์ชัน U-Mode ทันที่ หากรู้สึกไม่สบายขณะใช้งาน

หมายเหตุ:สำหรับวิธีใช้ฟังก์ชั่น โปรดดูที่หน้า TH7

1. U-Memory อนุญาตให้ ผู้ใช้เก็บข้อมูลหนึ่งชุดรวมกันจากฟังกัชด้านล่าง:

a) ฟังก์ช น U-Mode
b) ฉุณหภูมินำทีอาบ

1. U-Memory มีขุดข้อมูลที่แตกต่างกันสามขุดที่สามารถบันทึกได้ (ปุ่ม U-Memory [1 / 2 / 3])

หมายเหตุ:สำหรับวิธีใช้ฟังก์ชั้น โปรดดูที่หน้า TH8

วิธีการใช้งาน

1. เปิดวาล์วน้ำหลัก
2. เปิดสวิตช์เบรกเกอร์และสวิตช์เปิด-ปิดการทำงาน
3. ตันแกนสวิตช์ นิรถัย ELB ขึ้น

4. หมุนลูกบิดปรับระดับน้ำตามเข็มนาฟิกา

5. การหมุนลูกบิดปรับระดับน้ำตามเข็มนาฟ ®กาจะเพิ่มระดับน้ำและ ลดออนหภูมิของน้ำ

6. การหมุนลูกบิดปรับระดับน้ำทวนเข็มนาฟ์ กาจะลดระดับน้ำและ เพิ่มฉุณหภูมิของน้ำ

ELB: ON ELB: OFF

1. กดปุ่มเปิด-ปิดแบบกด

a) นําจะไหลออกจากหัวฝึกบัว
b) ในเวลาเดียวกัน

DH-4UD1 & DH-3UD1 - แสดงผล LCD ส่องสว่างและแสดงตัวชีบอกอุณหภูมิ, นาฟิกาและตัวชื้นออกหัวผักบัว (เมื่อเปิดเครื่องอยู่ อุณหภูมิจะเปลี่ยนเป็น 38 °องศาเซลเซียส) DH-4US1 & DH-3US1 - ไฟ ELB จะสว่างขึ้น

c) เพื่อหยุดการไหลของน้ำกดปุ่มเปิด-ปิดแบบกดอีกครั้ง
d) ปุ มนี้จะควบคุมทั้งการจ่ายน้ำและการจ่ายไฟฟ้าไปยังตัวเครื่อง

! ระวัง

กดปุ เมเป็ด-ปีดแบบกดก่อนและหลังการอาบน้ำแต่ละครั้ง กดปุ เมเป็ด-ปีดแบบกดเท่านั้น อย่าดึง อย่าหมุนเป็ดและปิดวล่วน้ำหลักในการงานเพื่อหลึกเสี่ยงความเสี่ยหาย

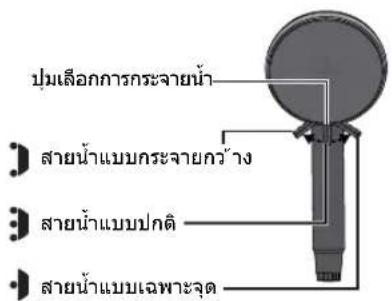

1. เลือกการกระจายน้ำแบบที่ต้องการโดยหมุนปุ่มที่หัวฝึกบัว

หมายเหตุ: ถ้าทําการปิดน้ําหรือปรับเลือกการฉิต น้ําเป็นแบบกระจายกว้างหรือเป็นแบบ เฉพาะจุดอาจจะยังคงมีน้ําหยดออก จากหัวฝึกบัวต่อไปไม่เกิน 2 นาที่ ซึ่งเป็นเรื่องปกติเนื่องจากน้ําทางESPN ยังคงหลงเหลืออยู่ในหัวฝึกบัวไม่ถือว่า ผิดปกติแต่อย่างใด

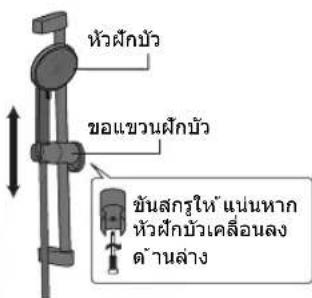

1. หัวฝึกบัวสามารถตั้งได้หลายดำเนื่อน

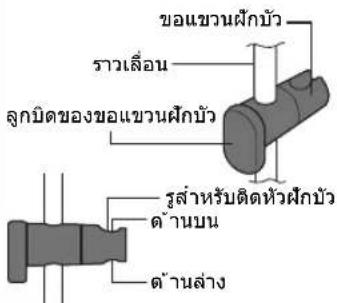

a) คลายลูกบิดของขอแขวนฝักบัวและปรับให้ สูงขึ้นหรือต่าง ขันลูกบิดของขอแขวนฝักบัวให้ แน่น
b) คลายลูกบิดของขอแขวนฝักบัวและปรับขอแขวนฝักบัวไปทางช ้ายหรือขวา ขันลูกบิดของขอแขวนฝักบัวให้ แน่น
c) มุมของหัวผักบัวสามารถปรับได้โดยการขยับหัวผักบัวขึ้นหรือลง

1. การตั้งอุณหภูมิ

DH-4US1 & DH-3US1

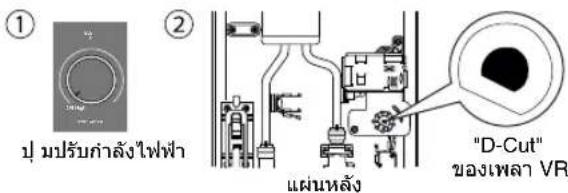

a) ฉุณหภูมิในการอาบน้ำสามารถควบคุมได้โดยการหมุนปุ่ม ปรับกำลังไฟฟ้าไปยังต่าแหน่งที่ต้องการ
b) หากคุณหมุนลูกบิดควบคุมพลังงานตามเข็มนาฟ้า ภา อุณหภูมิในการอาบนำจะสูงขึ้น ซึ่งจะสูงไปจนถึง อุณหภูมิสูงสุดที่ “High”
c) ฉุณหภูมิในการอาบน้ำจะเท่ากับฉุณหภูมิของนำที่ไหลเข้าหากลูกบิดควบคุมพลังงานอยู่ในดำเนื่อน “Off”
d) ในกรณีที่มีการใช้ จำนวนอย่างต่อเนื่องโดยตั้งอุณเหภูมิสูงอุณเหภูมิของนําจะเพิ่มขึ้นอาจทําให้ อุปกรณ์ควบคุมถูกกระดู้ แน่ในการข้อคราวซังจะส่งผลให้ อุณเหภูมิของนําลดลง

a) ฉุณหภูมิในการอาบน้ำสามารถควบคุมได้ที่ละน้อยโดยการกดปุ่ม - หรือ +

b) การกดปุ่มข้างต้นแต่ละครั้งจะลดหรือเพิ่มอุณหภูมิ 1 °องศาเซลเซียส การกดปุ่มข้างต้นอย่างต่อเนื่องจะลดหรือเพิ่มอุณหภูมิอย่างต่อเนื่อง

c) ฉณหภูมิต่ําสุดที่สามารถปรับได้ คือ 32 °องศาเซลเซียส

d) การกดปุ่มข้างต้นต่ออีกจะเปลี่ยนการแสดงผลไปเป็น "PO" ซึ่งคือโหมดปิดเครื่อง (ฉุณหภูมิในการอาบน้ำจะเท่ากับฉุณหภูมิของน้ำที่ไหลเข้า)

e) ฉณหภูมิสูงสุดที่สามารถปรับไต้ คือ 45 °องศาเซลเซียส

f) เมื่อค่าว่า "MAX" ปรากฏชิ้นที่บริเวณที่แสดงพลังงานและจำเป็นต้องเปลี่ยนเป็นอุณหภูมิที่สูงชื่นให้อดการไหลของนําโดยการหมุนลูกบิดปรับระดับนําทวนเข็มนาฟักจนกระหังค่าว่า "MAX" หายไป (อ้างถึงรูปที่ 1)

g) ในกรณีที่มีการใช้ จำนวนอย่างต่อเนื่องโดยตั้งอุณเหภูมิสูงอุณเหภูมิของนําจะเพิ่มขึ้นอาจทำให้ อุปกรณ์ควบคุมถูก กระดุ์นเป็นการรัชตราวซึ่งจะส่งผลให้ อุณเหภูมิของนําลดลง

9. การตั้งค่า U-Mode

DH-4UD1 & DH-3UD1

a) U-Mode มีสามโหมด

i. โหมด Cool Down

ii. โหมด Warm Up

iii. Hot & Cool

b) การทำงานของ U-Mode จะเริ่มโดยกดปุ่ม U-Mode ที่แผงควบคุม
c) ฟังก์ช น U-Mode จะแตกต่างกันไปเมื่อกดปม U-Mode ต่อเนื่องกัน (U-Mode Cool Down -> U-Mode Warm Up -> U-Mode Hot & Cool)
d) หลังจากเลือกฟังก์ชัน U-Mode และไฟแสดงสถานะ Hot & Cool จะกระทรวง (ประมาณ 3 วินาที) และตัวเลือก U-Mode ที่เลือจะสว่างชั้นตามฟังก์ชัน U-Mode ที่เลือก
e) เมื่อกระบวนการ U-Mode เริ่มต้น ไฟแสดงสถานะ Hot & Cool จะกระพริบอีกครั้ง

แผงควบคุม

กดปุ่ม U-Mode

gn聚合 U-Mode

ตัวชีข้อก Hot ตัวเลือก U-Mode และ Cool ที่ใช้

หมายเหตุ:

ในขณะที่กระบวนการ U-Mode กำลังทำงาน อุณหภูมิที่แสดงจะคงที่ ในขณะที่ อุณหภูมิอาบน้ำจริงจะลดลงหรือเพิ่มขึ้น (ขึ้นอยู่กับฟังก์ชัน U-Mode ที่เลือก)

f) มีตัวเลือกอื่น ๆ ส ฯาหรับแต่ละฟังก์ชัน U-Mode ดูตารางด้านล่างสั่หรับรายละเอียด

ตั้งค่าฟังก์ขั้น U-Mode :

เมนู จอแสตงผล การตั้งค่า
โหมด Cool Down	Cool Down < สว่าง>Cool < กระทรวง>	อุณหภูมิ	ค่าเริ่มต้น	ตัวเลือก [1]	ตัวเลือก [2]	ตัวเลือก [3]
			-2 °องศาเซลเซียส	-3 °องศาเซลเซียส	-4 °องศาเซลเซียส	PO** ปีด
		เวลา	ค่าเริ่มต้น	ตัวเลือก [1]	ตัวเลือก [2]	ตัวเลือก [3]
			20 วินาที	10 วินาที	40 วินาที	60 วินาที
โหมด Warm Up	Warm Up < สว่าง>Hot < กระทรวง>	อุณหภูมิ	ค่าเริ่มต้น	ตัวเลือก [1]	ตัวเลือก [2]
			2 °องศาเซลเซียส	3 °องศาเซลเซียส	4 °องศาเซลเซียส
		เวลา	ค่าเริ่มต้น	ตัวเลือก [1]	ตัวเลือก [2]	ตัวเลือก [3]
			20 วินาที	10 วินาที	40 วินาที	60 วินาที
โหมด Hot & Cool	Hot & Cool < สว่าง>Hot & Cool < กระทรวง>	อุณหภูมิ	ค่าเริ่มต้น	ตัวเลือก [1]	ตัวเลือก [2]	ตัวเลือก [3]
			-4 °องศาเซลเซียส	-3 °องศาเซลเซียส	-2 °องศาเซลเซียส	PO** ปีด
		เวลา	ค่าเริ่มต้น	ตัวเลือก [1]	ตัวเลือก [2]
			Hot: 40 วินาที;Cool: 30 วินาที	Hot: 30 วินาที;Cool: 20 วินาที	Hot: 50 วินาที;Cool: 40 วินาที

g) U-Mode ฉุณหภูมิและการตั้งค่าตัวจับเวลา

ขั้นตอน ทํา			จํา LCD	ข้อสังเกต
1	เข้าสู่การตั้งค่า U-Mode	กดปุ่ม Set ค้างไว้จนกระทั้ง "-2" ปรากฏขึ้นที่การแสดง อุณหภูมิ	แสดงผลในโหมด "Cool Down" U Mode	U-Mode กดปุ่ม U-Mode
				Warm Up 1 ครั้ง
				Hot & Cool 2 ครั้ง
2	การตั้งอุณหภูมิ	กดปุ่ม - หรือ + เพื่อตั้งอุณหภูมิกดปุ่ม Set เพื่อยืนยัน	ตัวแสดงเวลา "20" จะกระทรวง	U-Mode	เวลา
				Cool Down 20
				Warm Up 20
				Hot & Cool	H: 40; C:30 (ลัลเทอร์เนทีฟ)
3	การตั้งเวลา	กดปุ่ม - หรือ + เพื่อตั้งการตั้งค่าเวลา		ตัวแสดงตัวจับเวลาจะกระทรวงการเลือก
		กดปุ่ม Set เพื่อยืนยัน		การแสดงผลจะกลายเป็นค่าเริ่มต้นหลังจากยืนยันการตั้งค่าตัวจับเวลา
4	เข้าสู่ไงก์ชัน U-Mode	กดปุ่ม U-Mode เพื่อติดตาม U-Mode ที่ต้องการ		U-Mode ที่เลือกพร้อมการตั้งค่าอุณหภูมิและตัวจับเวลาใหม่ปรากฏชั้น

10. การตั้งค่า U-Memory

DH-4UD1 & DH-3UD1

a) สามารถเลือกฟังก์ชัน U-Memory ไต้โดยการกดปุ่ม U-Memory
b) U-Memory ช วยให้ผู้ไสามารถบันทึก ถู้คืนและลบข้อมูลได้ถึงสามหน่วยความจำ

ชั้นตอน ทำ		จอ LCD	ข้อสังเกต
บันทึกข้อมูลU-Memory	กดป ม U-Memory [1 / 2 / 3] ด้างไว้จนกระทั่งหมายเลข U-Memory กระทรวง		เมื่อหมายเลข U-Memory สว่างขึ้นข้อมูลจะถูกบันทึก
การเรียกคืนข้อมูลU-Memory	เลือกดป ม U-Memory [1 / 2 / 3]อันได้อันหนึ่ง		หมายเลข U-Memory จะกระทรวง
การลบข้อมูลU-Memory	กดป ม U-Memory [1 / 2 / 3] ด้างไว้จนกระทั่งหมายเลข U-Memory หายไป		หมายเลข U-Memory หายไป(ตัวแสดงบนจอ LCD จะกระทรวงก่อนที่ หมายเลข U-Memory จะหายไปข้อมูลจะถูกลบ)

11. การตั้งเวลา

DH-4UD1 & DH-3UD1

i. กดปุ่ม Set

ตัวระบุเวลาจะกระทรวง

ii. กดปุ ม + หรือ - เพื่อตั้งเวลา
iii. กดปุ่ม Set เพื่อยืนยันการตั้งเวลาที่ตั้งขึ้นใหม่ ตัวระบุเวลาใหม่จะสว่างขึ้น

การปรับอัตราการไหลของน้ำ

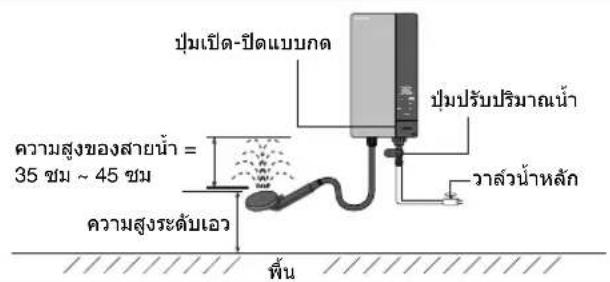

1. วิธีการปรับอัตราการไหลของน้ำที่มากที่สุด

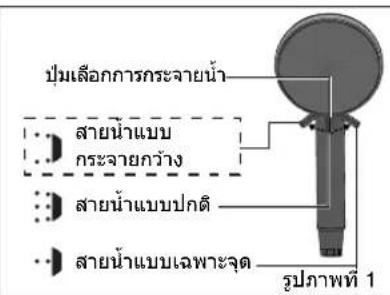

ขั้นตอนที่ 1 : กดปุ่มเปิด-ปิดแบบกด และเลือกการอาบน้ำแบบกระจายกว้างบนหัวผักบัวโดยใช้ปุ่มเลือกการกระจายน้ำ (ดูรปภาพที่ 1)

ขั้นตอนที่ 2 : ปีดาวล้วน่าหลัก

ขันตอนที่ 3 : หงายหัวฝักบัวขึ้นในระดับสูงแค่เอว

ขั้นตอนที่ 4 : หมุนปุ่มปรับปริมาณน้ำไปที่ระดับน้ำแรงที่สุด (ดูรปภาพที่ 2)

ขั้นตอนที่ 5 : ค่อยๆ เปิดวาล์วนำหลักและปรับระดับความสูงของสายนำ (Η)

ควรปรับระดับนําให้สายนําสูง (H) ประมาณ 35 \~ 45 ชม หากการปรับระดับนํายิ่งสูงชื่น (ประมาณ 3 ลิตร/นาที)

(หากความสูงของการกระเดิ้น (H) สูงเกินไป อุณหภูมิของน้ำร อนจะลดลงเนื่องจากอัตราการไหลมากเกินไป).

หมายเหตุ: 1. ให้ความสนใจกับอุณหภูมิของฝึกบัวเมื่อลดปริมาณน้ำ อุณหภูมิของฝึกบัวจะร้อนจัด หากอัตราการไหลของน้ำต่ำเกินไป 2. ปุ่มปรับปริมาณน้ำอยู่ในตําแหน่งที่ระดับน้ำแรงสุด (ดูขั้นตอนที่ 4) ปรับระดับสายน้ำโดยหมุนทวนเข็มนาฟ์ กา

การำรุงรักษา

คำเตือน

ปิดเครื่องตัดดวงจรไฟฟ้าก่อนตรวจเช็ดใดๆเพื่อบองก์นอันตรายจากไฟฟ้าลย

1. การทำความสะอาดตัวเครื่อง

ให้แน่ใจว่าได้ทำการปิดสวิต์ซรกเกอร์แล้วก่อนการทำความสะอาด

1) ทำความสะอาดด้วยผ้าขุบน้ำ
2) ห้ามใช้นำมันเบนชิน ทินเนอร์ ฯลฯ ในการทำความสะอาด
3) อย่าฉิตน้ำใส เครื่องทำน้ำอุ่นหรือวางผ้าเปียกๆ บนตัวเครื่อง
4) ให้แน่ใจว่าจะใช้ผ้าที่เหมาะสมในการทำความสะอาดพื้นผิวจานหน้าเพื่อหลีกเลี่ยงรอยชีดข่วน

2. การทำความสะอาดหัวฝากบัว

1) ทำความสะอาดรูของหัวฝักบัวโดยใช้ แปรงขนนุ่มเป็นครั้งคราว (ควรทำความสะอาดัสตาห์ละครั้ง)

3. ทำความสะอาดชุดกรองน้ำ (ตัวขุดกรองน้ำถูกติดตั้งอยู่กับปุ่มกรองน้ำ)

ท่าความสะอาดตัวกรองด้วยนําสสะอาดอย่างน้อยอาทิตย์ละ 1 ครั้ง ท่าความสะอาดขุดกรองน้ำเมื่อน้ำอุ่นไหลไม่ปกติ

วิธีการถอด,การทำความสะอาด และการประกอบเข้ากันของตัวกรอง

① ปีตวาล์วน้ำหลัก

② ถ้าปุ มปรับปริมาณน้ำปีดปุ มกรองน้ำให้ หมุนปุ มปรับปริมาณน้ำตามเข็มินาทฟ์จากนั้น ให้ หมุนปุ มขุดกรองน้ำทวนเข็มนาที่และตึงออก

③ ทำความสะอาดชุดกรองน้ำ

วงแหวนรูปโอ

ชุดกรองน้ำ

ระวัง

ต้องให้แน่ใจว่า วงแหวนรูปโอ ไม่ถูก可通过ออก และปลอดจากสิ่งก็ดขวางอื่นๆเพื่อไม่ให้เกิดน้ำ รู้ว

④ สอดขุดกรองน้ำเข้าที่แล้วข้นสกรู (หมุนตามเข็มนาที่)

⑤ เปิดปุ มปรับปริมาณน้ำแล้วอ้างอิงข้อมูลในหน้าที่ TH9 เรื่อง "การปรับอัตราการไหลของน้ำ"

วิธีแก้ไขปัญหา

1. ตรวจสอบหัวข้อด้านล่างก่อนการซมแซ่ม

อาการ จุดตรวจสอบ
การแสดงข้อผิดพลาด E3 กระทรวงที่จ่อแสดงผลสําหรับรุ่น DH-4UD1 และ DH-3UD1	1. รีเช “ดการตั้งค่าโดยปิดและเปิดใหม่อีกครั้งโดยกดปุ่มเปิด-ปิดแบบกด
น้ําไหลออกน้อย	1. ตรวจสอบและทําความสะอาดชุดกรองน้ําว่าถูกอุตตันด้วยสว่างสกปรกหรือไม่ (ดูรายละเอียดในหัวข้อ ทําความสะอาดชุดกรองน้ํา ในหน้า TH9)2. ตรวจสอบหัวฝักบัวและจานฝักบัว ทําความสะอาดหัวฝึกบัวและจานฝึกบัวหากเกิดการอุตต้นจากสิ่งสกปรก (ดูรายละเอียดในหัวข้อ การทําความสะอาดหัวฝึกบัว ในหน้า TH9)
ไม่มีน้ําร้อนไหลออกจากช่องน้ําออก (ไม่มีการจ่ายไฟฟ้าไปยังตัวเครื่อง)	1. ให้แน่ใจว่าหมุน ปุ่มเปิด-ปิดแบบกด อยู่ที่ตําแหน่ง "ON" แล้ว2. ตรวจสอบให้แน่ใจว่าค้นโยกตั้งค่า ELB ไม่ได้ เลือนลงดันคันโยกตั้งค่า ELB ชิ้นเพื่อตั้งค่า ELB อีกครั้ง (ดูรายละเอียดในหัวข้อ การตรวจสอบการทํางาน ที่หน้า TH15)3. ตรวจสอบให้แน่ใจว่า สวิตช์เปิด/ปิดแบบ DP (ชั่วคู่) เปิดอยู่4. ตรวจสอบให้แน่ใจว่า เบรคเกอร์ตัดวงจรขนาดเล็ก (MCB) เปิดอยู่
น้ําไม่ไหลออกมาเลย	1. ตรวจสอบว่าล่วน้ําหลัก หากปุ่มเปิดว่าล่วน้ําหลักปิดอยู่ให้หมุนไปที่เปิด (ดูรายละเอียดในหัวข้อ วิธีการใช้งาน ในหน้า TH6)2. ตรวจสอบ ัญญาณไฟบนแผงหน้าปิดการทํางาน (จอ LCD) ให้ตรวจสอบที่สวิตช์เปิด-ปิดการทํางานหากไม่มีส ัญญาณไฟให้ติดต่อศูนย์บริการที่ได้รับการแต่งตั้งจากบริษัทฯ ทันที
น้ําไม่ร้อนพอ	1. ตรวจสอบการปรับอัตราการไหลของน้ํา ในหน้า TH9

2.หากมีอาการตั้งต่อไปนี้เกิดขึ้นในระหว่างการใช่ งาน ให้ติดต่อตัวแทนจำหน่ายหันที่

• นํารัว
• น้ําไม่ไหล
• ไม่สามารถควบคุมอุณหภูมิน้ำ

• ไฟหน้าจอไมติด

• ควรใช่ว่างที่มีความชํานาญในการตรวจสอบข้อม ไม่ควรดำเนินการซ่อมด้วยตนเอง

• สำหรับรุ่น DH-4UD1 และ DH-3UD1 ในกรณีที่เกิดข้อผิดพลาดอย่างต่อเนื่อง (E1, E2 หรือ E3 กระทรวงที่หน้าจอดัวขึ้นอกลุณหภูมิ) Technology และวิธีและดิตต่อตัวแทนจําหน่ายที่ได้รับอนุญาตทันที่

ข้อมูลจำเพาะ

รุ่น	DH-4UD1 DH-4US1	DH-3UD1 DH-3US1
แรงดันไฟฟ้า	กระแสไฟฟ้าสลับ 220 โวลท์ 50 เอิร์ทช์
กําลังไฟฟ้า	4800 วัตต์ 3800 วัตต์
การควบคุมอุณหภูมิ	อุณหภูมิของน้ําที่ไหลเข้า (ปีด), 32 - 45 °องศาเชลเซียส	-	อุณหภูมิของน้ําที่ไหลเข้า (ปีด), 32 - 45 °องศาเชลเซียส	-
การควบคุมกําลังไฟฟ้า	-	อุณหภูมิของน้ําที่ไหลเข้า (ปีด), 4800 วัตต์	-	อุณหภูมิของน้ําที่ไหลเข้า (ปีด), 3800 วัตต์
แรงดันน้ําต่ําสุด	9.8 กิโลพาสคัล / 0.1 กก./ตร.ชม. / 1.42 ปอนด์/ตร.นิว
แรงดันน้ําสูงสุด	380 กิโลพาสคัล / 3.87 กก./ตร.ชม. / 55 ปอนด์/ตร.นิว
ขนาดเครื่อง	385 (สูง) มม. x 210 (กว้าง) มม. x 78 (ลึก) มม.
น้ําหนัก	2.0 กิโลกรัม	1.6 กิโลกรัม	1.9 กิโลกรัม	1.5 กิโลกรัม
ระบบส่งน้ํา	ระบบส่งน้ําจุดเดียว

⚠️ คำเตือน

• ในการดิดตั้งเครื่องท่าน้ำอุ่นขนาดของสายท่อออนและสายไฟต้องมีขนาดที่เหมาะสมเพื่อหลักเลี่ยงอันตรายที่เกิดขึ้นจากการ
• เกิดควันไฟและไฟไหม้
  ● ก่อนเริ่มการติดตั้งตรวจสอบให้แน่ใจว่าได้ "ปิด" ระบบการจ่ายไฟฟ้าและการจ่ายน้ำ

- เครื่องทำน้ำอุ่นต้องติดตั้งพร้อมเบรกเกอร์ ระยะหว่างหน้าสัมผัสต้องไม่น้อยกว่า 3 มิลลิเมตร สวิตช์นี้ต้องระบุได้อย่างขัดเจน แต่ให้พันมือบุคคลที่ใช้อ่างอาบน้ำหรือฝึกบัวแบบตายตัว

- เครื่องทำน้ำอุ่นไฟฟ้าจะต้องมีการติดตั้งสายดิน

- การติดตั้งสายดินเพื่อป้องกันไฟฟ้าดูด ไฟฟ้าลัดวงจร

- ห้ามติดตั้งอุปกรณ์เพื่อประกอบตัวกรอง ณ จุดที่น้ำไหลออกน้ำที่ไหลเข้าเครื่องนั้นจะไม่สามารถกรองได้และทำให้ตะกอนเข้าไปในเครื่องได้ ซึ่งจะเป็นสาเหตุให้ตัวฝึกบัวและห้าวฝึกบัวอุดตัน

• ห้ามติดตั้ง ถอด และติดตั้งเครื่องใหม่อีกครั้งด้วยตนเอง
• การติดตั้งที่ไม่ถูกต้องจะก่อให้เกิดการรัวไหลไฟฟ้าลังวงจร หรือไฟใหม่ การติดตั้งและการวางระบบสายไฟต้องผ่านการตําเนินการโดยบุคลากรที่มีความชํานาญเพียงพอ
• อยัต miss่แข้าของเครืองทำนําอุ่นร่วมกับท่อนำออกอื่นๆ
• แรงดันน้ำอาจลดลงเนื่องจากมีน้ำไหลออกจากจุดอื่น ซึ่งอาจทำให้น้ำจากฝึกบัวมือุณหภูมิที่ร้อนมาก

! ระวัง

- สายไฟที่มีความยืดหยุ่นจะต่อสนิษยผ่านจุดที่กำหนดเท่านั้น (ไม่ได้ำหลุมเพิ่มเติม)

ก่อนการติดตั้ง

1. ตรวจสอบแรงดันน้ำ

แรงดันน้ำต่ําสุด : 9.8 กิโลพาสคัล / 0.1 กก./ตร.ชม. / 1.42 ปอนด์/ตร.นิว

แรงดันน้ำสูงสุด : 380 กิโลพาสคัล / 3.87 กก./ตร.ชม. / 55 ปอนต์/ตร.นิว

- วัดแรงต้นน้ำตามภาพ น้ำควรไหลออกจากท่อ 2.0 ม. เหนือท่อจ่ายน้ำเข้า

หมายเหตุ:

เมื่อท่านเป็ดกล่องเพื่อนําเครื่องออก อาจจะพบน้ำที่ต้างอยู่ในเครื่องซึ่งเป็น ปกติ เนื่องจากเป็นการทดสอบการท่างานของเครื่องในชั้นตอนการผลิต

คำเตือน

ก่อนเริ่มการติดตั้ง ตรวจสอบให้แน่ใจว่าได้ "ปิด" ระบบการจ่ายไฟฟ้าและการ จ่ายน้ํา

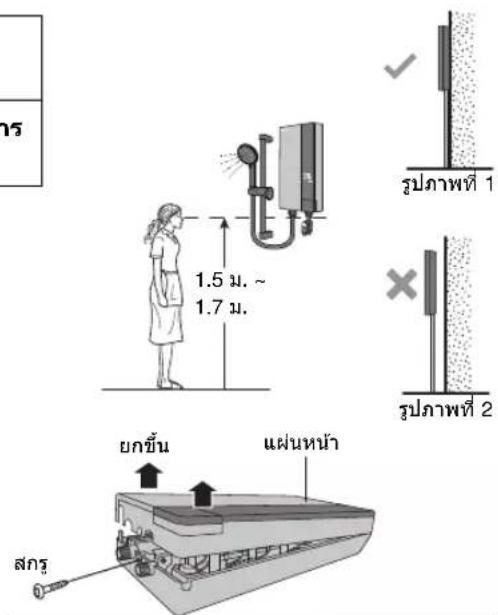

1. สถานที่ติดตั้ง

• ให้แน่ใจว่าได้ติดตั้งเครื่องบนผนัง ดังภาพประกอบ 1 (สภาพแนวตั้งเท่านั้น)
• ห้ามติดตั้งเครื่องห่างจากพื้นผิวผนังตั้งที่แสดงในรูปที่ 2
  • ติดตั้งเครื่องให้อยู่สูงจากพื้น 1.5 \~ 1.7 ม.

2. วิธีการถอดฟาตรอบ

DH-4UD1 & DH-3UD1

① ถอดสกรุที่อยู่ด้านล่างของเครื่อง
② ถอดฝากอบด้านหน้าโดยกฝากอบที่ด้านล่างขึ้นจากนั้นปลดขอเกี่ยวด้านบน

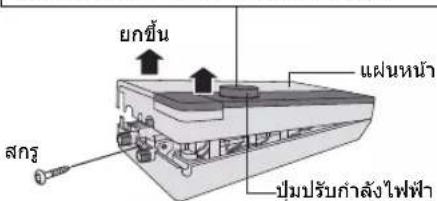

DH-4US1 & DH-3US1

① ให้แน่ใจว่าปุ่มปรับกำลังไฟฟ้า "Off" อยู่
② ถอดสกรูที่อยู่ต้านล่างของเครือง
③ ดันปุ่มปรับกำลังไฟฟ้าขึ้น (ปุ่มปรับกำลังไฟฟ้าติดอยู่กับ "VR Shaft" ภายในตัวเครื่อง) ให้ แน่ใจว่าปุ่มปรับกำลังไฟฟ้าไม่ติดอยู่ที่ฝาครอบหน้า
④ ตอดฝ่าครอบด้านหน้าโดยยกฝ่าครอบที่ด้านล่างขึ้นจาก นั้นปลดขอเกี่ยวด้านบน

3. วิธีการติดตั้งเครื่องทำน้ำอุ่นไฟฟ้า

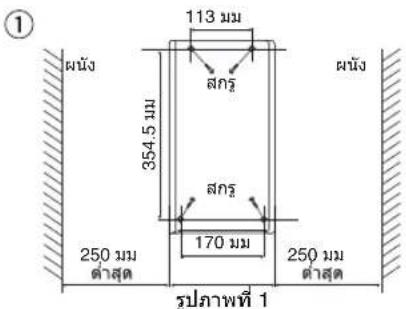

① ควรติดตั้งเครื่องให้ห่างจากผนังทั้งสองต้าน มากกว่า 250 มม.
② ทํา 4 รูในผนังโดยใช้วส่วน ตําแหน่งของรูตามที่แสดง ในแบบการติดตั้งที่ให้มา
③ ดอกพุกยืดผนังเข้าไปในรู

หมายเหตุ: ปุ่มปรับกำลังไฟฟ้าติดอยู่ที่ฝากรอบหน้า

④ เดินสายอ่อนไปยังส่วนเชื่อมต่อที่ 1 หรือ 2 ตามที่แสดงไว้ ด้านล่างสหรับขั้นตอนการเดินสายไฟ

ระวัง

สายไฟที่มีความยัดหยุ่นจะต้องใส่หน่วยผ่านจุดที่กำหนดเท่านั้น (ไม่ได้ทำหลุมเพิ่มเติม)

⑤ • ติดตั้งตัวเครื่องเข้ากับผนังด้วยสกรุ หั้ง 4 ตัว
- ขันสกรุเข้ากับพุกด้านบนทั้งสอง ตัวให้แน่น
- แล้วจึงขันสกรุอิกสองตัวที่เหลือตอนสวannล่างของเครื่อง

⑥ โปรดทำให้ แนใจว่าเครื่องติดตั้งบน ผนังมั่นคงด้วยสกรูโดยการสั่นเครื่อง ทางช้ายมือและขวามือ

หมายเหตุ: ในการติดตั้งเครื่องต้องใช้สกรุ 4 ตัว

4. การต่อสายไฟ

คำเตือน

ในการติดตั้งเครื่องท่าน้ำอุ่นขนาดของสายท่ออ่อนและสายไฟต้องมีขนาดที่ เหมาะสมเพื่อนลึกเลี่ยงอันตรายที่เกิดขึ้นจากการเกิดคว้นไฟและไฟในมั

คำเตือน

เครื่องทำน้ำอุ่นต้องติดตั้งพร้อมเบรกเกอร์ ระยะห่างระหว่างหน้าสัมผัสต้องไม่น้อยกว่า 3 มิลลิเมตร สวิตชั้นี้ต้องระนูได้อย่างชัดเจน แต่ให้พันมือบุคคลที่ใช้อ่างอาบน้ำหรือฝึกนัวแบบตายตัว

① น่าสายไฟฟ้าต่อเข้ากับชั่ว ELB ภายในเครื่อง: 2.5 mm² 3 แกน สายท่ออ่อน

② คลายสกรุเครื่องยืดสายไฟฟ้าและตรึงสายเคเบิล ปลอกปลายสายไฟ (เปลือก) ออกแล้วพันกับ ELB (L,N) ให้บิดเป็นเกลียวแน่น 1 นิวต้นเมตร (10 กก.แรง-ชม.) ตรึงเครื่องยืดสายไฟฟ้าเพื่อหนับสายเคเบิล

③ ต่อสายไฟฟ้าให้ลูกต้อง (L คือสายไฟ , N คือสายที่เป็นกลาง)

• การต่อสายไฟฟ้าที่ไม่ถูกต้อง (L คือสายไฟ, N คือสายที่เป็นกลาง) จะเป็นสาเหตุทําให้เกิดไฟฟ้ารั่ว, ไฟไหมได้
• โปรดตรวจสอบการเข้าสายไฟฟ้าให้ลูกต้อง (L คือสายไฟ , N คือสายที่เป็นกลาง) ตรวจสอบโดยใช้ดวง เช็คไฟหรือเครื่องมือวัดแรงดันไฟฟ้าโดยต่อสายวัดข้างหนึ่งไปที่สายกราวต์และสายวัดอีกข้างหนึ่ง ไปที่จุดต่อสายไฟ
• ถ้าเข็มเครื่องมือวัดแรงดันไฟฟ้าขึ้นมากแสดงว่าเป็นชั่ว L (ชั่วสายไฟ)

④ การต่อสายดิน

คำเตือน

เครื่องทำน้ำอุ่นไฟฟ้าประจำบ้านจะต้องมีการติดตั้งสายดิน การติดตั้งสายดินเพื่อป้องกันไฟฟ้าดูด ไฟฟ้าลัดวงจร

• เครื่องทำน้ำอนไฟฟ้าประจำบ้านจะต้องมีการติดตั้งสายดิน
• ขั้นตอนการติดตั้งสายดิน, เลือกสถานที่ฝังแห่งกราวต์ (DQ-6H) และฝังลีกลงไปโดยส่วนบนสุดจะต้องลึกจากผิวตินอย่างน้อย 70 เช่นดิเมตร
• ค่าความต้านทานที่วัดได้ต้องน้อยกว่า 100 Ω. หากว่าวัดได้มากกว่า จะต้องกดแห่งกราวด์ให้ลึกลงไปอีกหรือเพิ่มแห่งกราวด์ เป็น 2 หรือ 3 แห่ง

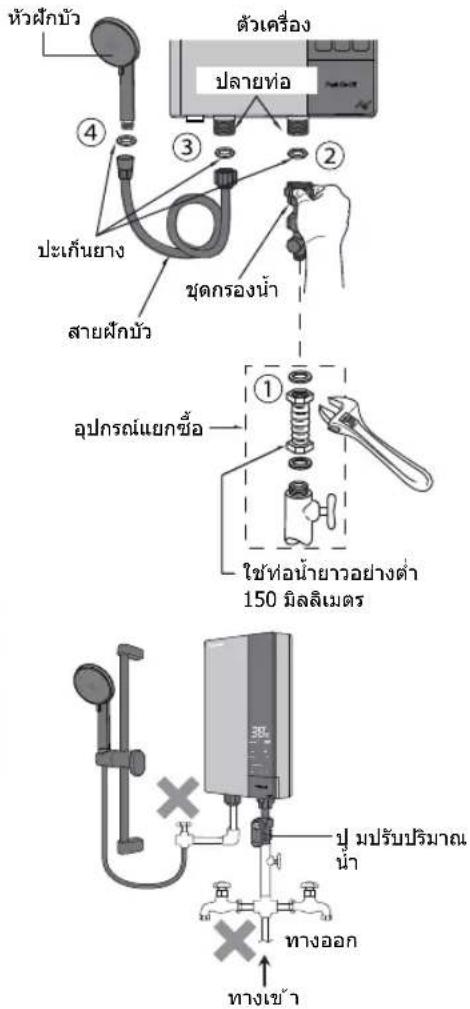

5. วิธีติดตั้งท่อน้ำ

① วางยางรองระหว่างชุดกรองน้ำและท่อน้ำ ห้ามใช้ ผ้าเทปพันท่อน้ํา ควรชั่นให้ แน่นด้วยกฤษแจเลื่อน
② วางปะเก็นยางระหว่างชุดกรองน้ำและตัวเครื่อง ห้ามใช้ ผ้าเทปพันท่อน้ํา ควรขันให้แน่นด้วยมือ
③ วางปะเก็นยางระหว่างสายฝักบัวและตัวเครื่อง ห้ามใช้ ผ้าเทปพันท่อน้ำ ควรชันให้ แน่นด้วยมือ
④ วางปะเก็นยางระหว่างสายฝักบัวและหัวฝักบัว ห้ามใช้ ผ้าเทปพันท่อน้ำ ควรขันให้ แน่นด้วยมือ
⑤ ควรปรับชุดกรองน้ำเฉพาะที่ปุ่มปรับบริเวณด้านหน้าของเครื่องท่าน้ำอุ่นเท่านั้น

⚠️ คำเตือน

อย่างท่อน้ําเข้าของเครื่องท่าน้ําอุ่นร่วมกับท่อน้ําออกอื่นๆ แรงดันน้ําอาจลดลงเนื่องจากมีน้ําไหลออกจากจุดอื่น ซึ่งอาจท่าให้น้ําจากฝักบัวมี อุณหภูมิที่ร้อนมาก

ระวัง

หลักเลี่ยงการใช้น้ำสกปรกเซนนั้นอาจส่งผลกระทบต่อประสิทธิภาพการ ทำงานของเครื่องทำความร้อนและส่วนประกอบอื่น ๆ

หมายเหตุ:	ตรวจสอบว่ามีน้ํารั่วจากท่อหรือไม่
หมายเหตุ:	เมื่อกวลูกน่ามาใช้สำหรับการเชื่อมต่อท่อภายนอกจะต้องรอให้ภาวะแห่งก่อนที่จะตําเนินการทดสอบด้วยน้ํา

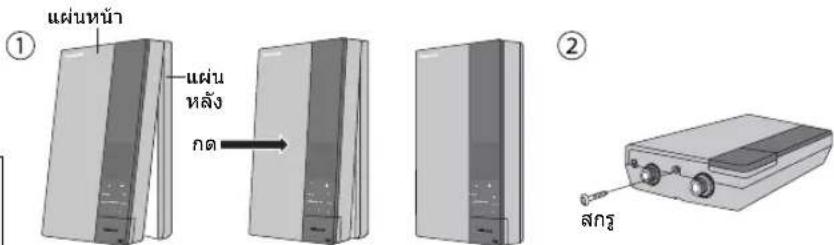

6. จะยัดแผ่นฝากรอบให้แน่นได้อย่างไร DH-4UD1 & DH-3UD1

① ปิดแผ่นหน้าของเครื่องตามลำดับที่แสดงไว้ใน รูปภาพ (ปิดจากบนลงล่าง)
② ยืดสกรุที่ด้านล่างของตัวเครื่องให้แน่น

หมายเหตุ: ห้ามกดปุ่มทดสอบ ELB ในระหว่างที่ยืดแผ่นฝากรอบ

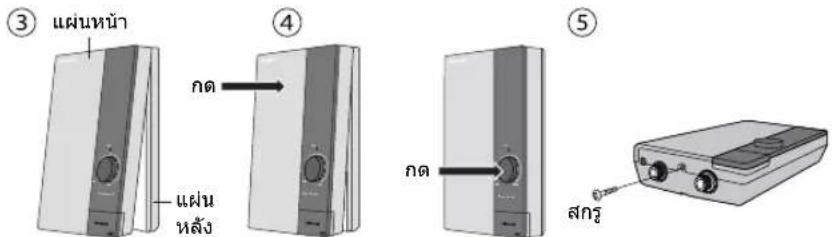

DH-4US1 & DH-3US1

① ตรวจสอบให้ แนใจว่าปุมบิดสวิตช์หลักและปุ่มปรับกำลังไฟฟ้าอยู่บน แผ่นฝ่าครอบและปุมดังกล่าวอยู่ที่ตําแหน่ง “Off”
② ตรวจสอบให้แนใจว่าตําแหน่ง "จุดตัด (D-Cut)" ของเพลาแกนหมุนและเพลา VR ตั้งอยู่ตามที่แสดงไว้
③ ปิดแผ่นหน้าของเครื่องตามลำดับที่แสดงไว้ในรูปภาพ
④ ดันปุ่มปรับกำลังไฟฟ้าจนกระทั้งใส ฝาครอบไต้ < ปุ่มปรับกำลังไฟฟ้าจะไม่สามารถเส้นไม่ได้ทำข้อ และข้อ②
⑤ ยัดสกรุที่ด้านล่างของตัวเครื่องให้แน่น

หมายเหตุ:

1. ห้ามกดปุ่มทดสอบ ELB ในระหว่างที่ยิดแผ่นฟ้า ครอบ
2. ห้ามดันปุมบิดสวิตชลัก และ ปุ่มปรับอุณหภูมิ รุนแรงเกินไปในขณะที่ กำหนดยืดแผ่นฝาครอบให้ แน่น เนื่องจากการกระทําตัดกล่าวจะเท่าให้ สวิตช ภายในเครื่องท่าน้ําอุ่นเส “ยหายได้

7. การติดตั้งขอแขวนฝึกบัว

① ติดตั้งตัวยืดราวให้ความสูงของหัวผักบัวไม่สูงกว่าส่วนบนสุดของตัวเครื่อง

ตรวจสอบ itu แน่ใจว่าระดับผนังต้อง เป็นระดับเดียวกันกับตําแหน่งการ ติดตัวยืดราว หากระดับผนังไม่ใช่ ระดับเดียวกันกรุณาใช้ลูกปุ่น (ไม่ รวมอยู่ในชุดด้วย) ในการแก่ไข

② ต้นฝากอบด้วย์ตรง (ในทิศทางการถอด) ที่ด้าน หลังของขอบผนังโดยใช้ เครื่องมือที่เหมาะสมในการ ยอดออกจากที่ยี่ตรง

③ ดิดตั้งตัวยื Trinidadว์ด้านบนผนังแต่ไม่สูงกว่าส่วนบนสุดของตัวเครื่องขันตัวยื Trinidadว์ด้านบนให้ แน่นด้วยสกรุ 1

④ เครียมขอแขวนฝักบัวและราว เลื่อน ถอดลูกบิดของขอ แขวนฝึกบัวออกโดยการหมุน ลูกบิดตั้งกล่าว (ทวนเข็ม นาฟิกา) และจึงติดตั้งขึ้น ส่วนต่างๆ ตามลำดับ หมายเลข ① และ ③

⑤ ขันขอแขวนฝักบัวให้ แน่น ด้วยลูกบิดของขอแขวน ฝึกบัว

*ขอแขวนฝักบัวจะหลุดลงมาได้ง่ายหาก ลูกบิดคลาย

⑥ ติดตั้งตัวยิดตารางทั้งบนและ ล่างพร้อมกับขอเกี่ยวฝึกบัว ยืดตัวล่างให้แน่นกับผนัง ห้องน้ําด้วยสกรุหนึ่งตัว (ให้แน่ใจว่าสกรุเสียบเข้ากับ ผนังแล้ว)

⑦ ครอบฟ้าตัวยืดราวทั้งด้านบนและด้านล่าง

⑧ ปรับขอแขวนฝึกบัวในระดับที่ต้องการและแขวนหัวฝึกบัวตามที่แสดงไว้ในแผนภาพด้านลาง

การตรวจสอบการทำงาน

1. • ก่อนเปิดสวิตช ให้ตรวจสอบสายไฟให้เรียบร้อยก่อน

2. เปิดสวิตข์เบรกเกอร์และสวิตข์เป็ด-ปิดการท่างาน

3. ปรับปุ่ม ELB ของเครื่องไปที่ตําแหน่ง "ON" (ดันปุ่มขึ้น)
4. กดปุ่ม ELB เพื่อตรวจสอบการท่างาน
5. ถือเป็นเรื่องปกติ หาก ELB จะหมุนไปอยู่ที่ตําแหน่ง "ปีด" (ค้นโยกดั้งค่า ELB เลือนลง) ด้านค้นโยกดั้งค่า ELB ขั้นเพื่อเป็ดเครื่องใหม่อีกครั้ง
6. ตรวจสอบ ELB ที่ติดตั้งมากับเครื่อง (เดือนละ 1 ครั้ง) เพื่อหลีกเสียงอันตรายที่เกิดขึ้นกับผู้ใช้ เช่น ความเสียหายที่เกิดขึ้นต่อทรัพย์สิน การบาดเจ็บสาหัส หรือการเสียชีวิต

คำเตือน

ถ้าแกนสวิตช์นิรภัย ELB ไม่สามารถรีเซิตได้แม่จะดันแกนสวิตช์ขึ้นหรือถ้าแกน สวิตช์ เลื่อนลงขณะเครื่องทำงาน โปรดหยุดใช้เครื่องและติดต่อตัวแทนจำนวนที่ได้รับ อนุญาตหันที่ เพื่อบ องก์ นอันตรายไม่ให้เกิดกับผู้ใชชั่น ความเสียหายต่อทรัพย์สีนการ บาดเจ็บสำหัสหรือถึงแก่ความตาย ห้ามติดแกนสวิตช์นิรภัย ELB ด้วยเทปการวจนแน่น มาก

แกนสวิตช์นิรภัย ปุ มทดสอบสวิตช์ ELB นิรภัย ELB

1. • เปิดวาล์วนำหลัก

2. หมุนปุ่มปรับปริมาณน้ำบิดควบคุมปริมาณน้ำโดยหมุนตามเข็มนาฟ้า กา

3. ตรวจสอบว่า มีน้ํารั่วไหลจากท่อน้ําหรือไม่

4. • กดปุ่มเป็ด-ปีด 1 ครั้ง แพง LCD (DH-4UD1 & DH-3UD1) หรือสัญญาณไฟ ELB (DH-4US1 & DH-3US1) จะแสดงและน้ำเริ่มไหลออกจากหัวผักบัว

- ปรับอุณหภูมิของน้ำ

1. • ดูรายละเอียดในหัวข้อ วิธีการใช้งาน และการปรับอัตราการไหลของน้ำ ในหน้า TH6 & TH9

Panasonic

SERVICE

QUALITY STANDARD

HOME APPLIANCES

รายชื่อศูนย์บริการแต่งตั้งพานาโชนิก

ศูนย์บริการช่อมลินค้า พานาโชนิก และสนับสนุนงานบริการร้านค้าตัวแทนจำหน่ายทั่วประเทศ ศูนย์ลูกค้าสัมพันธ์ โทรศัพท์ 0-2729-9000 โทรสาร 0-2312-7177

E-mail: [e-mail]

ข้อมูล ณ วันที่ 1 สุลาคม 2013

ศูนย์บริการกรุงเทพฯ และปริมณฑล		หมวดสินค้า
		A/C	HA
สมุทธปราการ, บางพลีโทร. 0-2729-9000	ศูนย์บริการบางพลี
บุ้งคุ้ม, ถนนเสียไทยโทร. 0-2338-6999	เอส ที่ ซี โปรตักด์ เซอร์วิสเซ็นเตอร์
กุ้นนํายาว, ถนนนางอินทราโทร. 0-2918-0515	ชันโย เอส.เอ็ม.ไอ (ไทยแลนต์)
จุดจักร, ถนนหลไ Botินโทร. 0-2579-0389, 0-2941-7135-6	ที่.ซี.แอร์ เซ็นเตอร์
ดอมเมือง, ถนนวัตวหุ่วนารามโทร. 0-2928-4522-3, 0-2928-6931-3	ซี.เอส.ชัพพลาย แอนด์ เเซอร์วิส (2004)
จ.สมุทธปราการ, เมื่อสมุทธปราการโทร. 0-2385-6853, 0-2385-6867, 0-2385-6742-4	ศูนย์บริการศรินครินทร์
มาจจุนเทียน, ถนนทระราม 2โทร. 0-2897-0667, 0-2894-9993-4	ที่.เด.พี.เซลล์ แอนด์ เเซอร์วิส
มาจเชน, ถนนพหลไ Botินโทร. 0-2521-1841	มณฑลวัฒนาอิเลคโทรนิค
มาจคอมหลม, ถนนจันทร์โทร. 0-2675-1368	เอ แอนด์ เอ เเซอร์วิส
มาจคอมหลม, ถนนพระราม 3โทร. 0-2689-1661 GR 1	ศูนย์บริการคอมฟอร์ท
มาจเบน, ถนนพรหมราชภูร์โทร. 0-2450-6466	ศูนย์บริการ ที่ เซช เอ
ประเวศ, ถนนเฉลิมพระเทียรติ ร.9โทร. 0-2747-2354, 0-2747-1344, 0-2398-0120	เอส อาร์ อี เเซอร์วิส
ภาษีเจริญ, ถนนทุรมณฑล สาย 1โทร. 0-2805-2955-6, 0-2413-0476	ศูนย์บริการศิริกุล
ลาดพร้าว, ถนนหลไ Botิน 32โทร. 0-2578-3277	เอ.ไอ. เอ็นจิเนียริ่ง
สตารโทร. 0-2213-1184, 0-2286-4375	เสริมไทย อินเตอร์
สายไหม, ถนนพหลไ Botินโทร. 0-2522-0437, 0-2522-0155	สุรัชแอร์คอน ชัพพลาย แอนด์ เเซอร์วิส
สัมพันธ์วงศ์, ถนน graphics Factorโทร. 0-2225-6406-7, 0-2221-8369, 0-2222-1779	พี.เอ.เนชั่นแนด ชัพพลาย
นางเจน, ถนนศุรินทางค์โทร. 0-2988-0001	เอ.พี.เอส.คอมเมิรช จํากัด
จ.นนตุรี, ไทรน้อยโทร. 0-2923-9204	มีสิน เเซอร์วิส
จ.ปทุมธานี, ลําลูกการโทร. 0-2995-9473	พีซีอาร์ แมนเนจน์มันท์
จ.ปทุมธานี, ลําลูกการโทร. 0-2199-4210	วงศอร วิศวกรรม
จ.สมุทรปราการ, อําเภอบางป์อโทร. 0-2347-5839, 08-1434-7838	เอส เคร รี เเซอร์วิส เซนเตอร์
myocardะปี, ถนนสามคําแห่ง 85-87โทร. 0-2378-1105, 0-2377-4375	เซลโต เเซอร์วิส

ศูนย์บริการ ร้านค้าตัวแทนจำหน่าย / ติดต่อสอบตามก่อนขอรับบริการ

สุดจักร, ถนนทหลโยธินโทร. 0-2617-6030-1, 0-2617-7183-4	กรุงเทพบริการแก้สต์	✕
จุณฑร， ถนนเจนทลงโทร. 0-2878-0346	อีรชัย ขินเตอร์เน้นั่นแนด เอ็นจิเนียร่วง	✕
ภาษาเซน， ถนนวาราธินทราโทร. 0-2945-7103-4, 0-2519-1946	โอฟ้ารอิเล็คทรอนิคส์	✕
ภาษาเซน， ถนนพลโยธินโทร. 0-2970-4141, 0-2970-4554	แอร์ โฮมเวิร์ค แอนด์ เซอร์วิส	✕
Processing หะม， ถนนวัดไผ่ลักษิโทร. 0-2212-1031, 0-2212-2948, 0-2212-5916	ชัยหินเครื่องเย็น	✕
ภาษารุปกรณะ， ถนนประชาคุทิศโทร. 0-2427-7777, 0-2428-1199	บูรณะแอร์	✕
Databaseระบัง， ถนนตาหะนับโทร. 0-2727-9123, 0-2727-9456, 0-2941-7136	อามีโก้ โฮม แอพพลลายแอนซ์	✕
วังทองหลางโทร. 0-2933-6269-71, 0-2933-5500	โมเดิร์นแอร์	✕
สวนหลวง， ถนนเสี่ 6โทร. 0-2732-9000, 0-2732-1517	เอ.เค.เอ.โปรฟพร่นแนล เซอร์วิตเชส	✕
จ.นนทารี， เมืองนนทารีโทร. 0-2591-3503, 0-2591-5078	สนกิจ วี.พี.แอร์	✕
จ.นทุมธานี， อัญภรีโทร. 0-2958-5210-2, 0-2958-5338	เพาะเวอร์บาย (สาchar้างสิต)	✕

	ศูนย์บริการเชดภาคเหนือ	หมวดสินค้า
		A/C	HA
จ.เชียงราย,เมือง wire. 0-5374-0016	ชุมพลอีเล็กทรอนิกส์	✕	✕
จ.เชียงใหม่,เมืองเชียงใหม่ wire. 0-5324-0117-8	พิวเจอร์อิเล็กทรอนิกส์เรียงใหม่	✕	✕
จ.เชียงใหม่,สํานา rays wire. 0-5386-8765	อีระ อิเลคทรอนิก-แอร์	✕	✕
จ.น่าน,ปัว wire. 0-5475-6418, 05479-1215	เทคนิคอลติโอ	✕	✕
จ.พิษณุโลก,เมืองพิษณุโลก wire. 0-5530-2837	ชุมพลอิเล็กทรอนิกส์	✕	✕
จ.ดําปาง,เมือง wire. 0-5432-3445	ชุมพลอิเล็กทรอนิกส์	✕	✕

ศูนย์บริการเขดภาคเหนือ (ต่อ)		หมวดสินค้า
		A/C	HA
ศูนย์บริการ ร้านค้าตัวแทนจําหน่าย / ติดต่อสอบถามก่อนขอรับบริการ
จ.กําแพงพร่, คลองธุ์จไทร. 0-5586-3123	สงวนชัยไฮเห็ด
จ.เรียงราย, เมืองเที่ยุงรายไทร. 0-5315-3311 ตํ ๑ ๑ 110, 113	สินธานีอีเล็คทรอนิกค์
จ.เรียงราย, เมืองเที่ยุงรายไทร. 0-5370-0353-5	ทวียนต์มาร์เกิดตั้ง
จ.เรียงราย, เมืองเที่ยุงรายไทร. 0-5375-5155 ตํ 300-307, 0-5371-6298	พ.พานิชยีเลคทริก สแ neutr์
จ.เรียงใหม่, เมืองไทร. 0-5322-0999	สนพานิช เซียงใหม่
จ.เรียงใหม่, เมืองไทร. 0-5327-0020	นิยมพานิช
จ.ตาก, เมืองตากไทร. 0-5551-4620, 0-5551-1159	ล้มฮงเชัง
จ.นครสวรรค์, เมืองนุครสวรรค์ไทร. 0-5622-3334 ตํ 110	ไทยพานิช ออกติโอเซลต์ 开朗ต์เซอร์วิส
จ.นครสวรรค์, เมืองนครสวรรค์ไทร. 0-5622-2340, 0-5622-4719, 0-5622-3992	เสวิมแสง (1991)
จ.น่าน, น่านไทร. 0-5477-1937, 0-5477-2490	กิติชัยพานิชย์น่าน
จ.พะเมา, จุนไทร. 0-5442-0334, 0-5442-0959	กนิษฐ์อิเลคทรอนิคส์
จ.พิษณุโลก, เมืองพิษณุโลกไทร. 0-5525-8835	เอ็น พี เอ การไฟฟ้า (ราชจริมน้ํา)
จ.เพชรบูรณ์, เมืองเพชรบูรณ์ไทร. 0-5671-1049	เเคค-ทีวี-วีตีโอ
จ.เพชรบูรณ์, หล่มลักไทร. 0-5670-2999, 0-5670-2737	ศิริพานิชย์
จ.เพร่, เมืองแพร่ไทร. 0-5462-1501-5	ศักดิ์ชัย โชลุขึ้นส์
จ.ลําปาง, เมืองลําปางไทร. 0-5422-2999	นิยมพานิชลําปาง
จ.ลําปาง, เมืองลําปางไทร. 0-5421-7107, 0-5422-2107-8	สวดลําปาง
จ.ลําหุน, เมืองไทร. 0-5356-1356, 0-5351-0025-33	นิยมพานิช
จ.สุโพร่, เมืองสุโพร่ไทร. 0-5561-2025, 0-5561-1626, 0-5561-2148	องษัย เซอร์วิส
จ.อุตรดิตถ์, เมืองไทร. 0-5541-4224-7, 0-55441-4228	ชัยเจริญคอร์ปอเรชั่น

ศูนย์บริการเขตภาคตะวันออกเฉียงเหนือ		หมวดสินค้า
		A/C	HA
จ.เซนแก่น,เมืองเซนแก่นโทร. 0-4332-2579	อวัชชัย เซอร์วิศ
จ.นครราชสีมา, ปากช่องโทร. 0-4437-1464, 0-4431-5655	ไชย อิเล็กทรอนิกส์
จ.นครราชสีมา, เมืองโทร. 0-4424-5655, 0-4424-1155	คุณให้ปิง
จ.มูกดาหาร, เมืองมูกดาหารโทร. 0-4261-3896, 0-4261-4211	ไพศาลเซอร์วิศ
จ.ร้อยเร็ต, เมืองโทร. 0-4352-0459	วิวัฒน์อิเล็กทรอนิกส์
จ.เลย, เมืองโทร. 0-4283-4441	มิสตางค์ เเซอร์วิศ
จ.ศรีตะเกษ, กันทรลักษณ์โทร. 0-4566-3478	ราชา เครื่องเย็น
จ.ศรีตะเกษ, เมืองโทร. 0-4561-1729	ชนะพันธ์อิเล็กทรอนิกส์
จ.สกสนคร, เมืองสกลนครโทร. 0-4273-3780	โพศาลเซอร์วิศ
จ.สุวินทร์, เมืองโทร. 0-4453-8570	โอที อิเล็กทรอนิกส์
จ.อุตรธานี, เมืองอุตรธานีโทร. 0-4224-4707-8	ยูดี เซอร์วิศ
จ.อุบสาราชรานี, เมืองอุบสาราชรานีโทร. 0-4531-1738	ชิลกอนอุบล (1999)

ศุนย์บริการ ร้านค้าตัวแทนจำหน่าย / ติดต่อสอบถามก่อนขอรับบริการ

จ.นครราชสีมา, เมืองนครราชสีมาไทร. 0-4425-9743-5	ศรีชัย ดิจิตอล	✕✕✕
จ.กาหสินคู่, เมืองกาหสินคู่ไทร. 0-4381-1299-0-4381-2581	ห้างทองปะยงเตียงกี่
จ.ขอนแก่น, บ้านไม่ไทร. 0-4327-2136, 0-4327-2423	ห้างโอนปะยง (2009)	✕✕✕
จ.ขอนแก่น, เนื่องไทร. 0-4323-6543, 0-43236-348 ต่อ 214	ขอนแก่นไทยแดนต์	✕✕✕
จ.ชัยภูมิ, เมืองชัยภูมิไทร. 0-4482-1333, 0-4482-2233	ธานินทร์ยืเล็กทริกเชลส์แอนต์เซอร์วิส	✕✕✕
จ.นครพนม, ธาตุพนมไทร. 0-4252-5366, 0-4254-1288	จง eng ดิจิตอล ไฮเทคโนโลยอร์	✕✕✕
จ.นครพนม, เมืองไทร. 0-4251-6400-1	ไทยเอ็กซ์ ดิจิตอล เซ้าส์	✕✕✕

หมายเหตุ : A/C สินค้าเครื่องปรับอากาศ, HA สินค้าเครื่องใช้ในครัวเรือน

ศูนย์บริการเขตภาคตะวินออกเฉียงเหนือ (ต่อ)		หมวดสินค้า
		A/C	HA
จ.นครพนม, เมืองโทร. 0-4252-2444	วิทยาเชอร์วิส เข็นเตอร์
จ.นครพนม, เมืองโทร. 0-4251-1664, 0-4252-2664	เสียงหัพย์ ไกเทคโนโลยี
จ.นครราชสีมา, ปากช่องโทร. 0-4431-1522, 0-4431-1329	ลิ่มพงหดี วิทยุ-โทรศัตน์
จ.นครราชสีมา, เมืองนครราชสีมาโทร. 0-4426-8888, 0-4425-3555	ได้ฟ้า ยูนิวิรัส
จ.บุรีรัมย์, เมืองบุรีรัมย์โทร. 0-4461-4446-7	บุรีรัมย์ศิริพานิช
จ.บุรีรัมย์, ลําปลายมาคโทร. 0-4466-1029, 0-4466-0680	ศรีฟ้าการไฟฟ้า
จ.มหาสารคาม, เมืองโทร. 0-4372-2602, 0-4374-0374	ห้างโอนป่งสง (2009)
จ.ร้อยเช็ด, เมืองร้อยเช็ดโทร. 0-4351-2162	วิโลพร อิเลคทรีค
จ.ศรีสะเกษ, เมืองศรีสะเกษโทร. 0-4561-2570, 0-4561-2170	ศรีสะเกษแหลมทอง
จ.สุรินทร์, เมืองสุรินทร์โทร. 0-4471-3805-6, 0-4471-3893	ดิจิตอล พลาซ่า
จ.สุรินทร์, เมืองสุรินทร์โทร. 0-4451-4525	ชัยอิเลคทรีค
จ.สุรินทร์, เมืองสุรินทร์โทร. 0-4453-9218-20	สุรินทร์อิเล็คทรีครดิ์
จ.อุณลารธานี, เมืองโทร. 0-4525-5765-6	อุบลแสงถาวร อิเล็คโทรนิคส์-ไฟฟ้า
	ศูนย์บริการเชตภาคกลาง	หมวดสินค้า
		A/C	HA
จ.กาญจนบุรี, ท่าน่วงโทร. 0-3461-2002	เค ชี อิเล็คทรอนิคส์ แอร์
จ.กาญจนบุรี, ท่าน่วงโทร. 0-3461-3814, 0-3462-6222	วันชัยเชอร์วิส เข็นเตอร์
จ.จะเชิงเทรา, พนมสารคามโทร. 0-3855-1093	สุชาติ อิเล็กทรอนิกส์
จ.เซลบุรี, ศรีราชาโทร. 0-3877-2205	เทคนิค
จ.ชัยนาท, เมืองชัยนาทโทร. 0-5642-1300	บรินทร์เครื่องเย็น
จ.ตราค, เมืองโทร. 0-3952-0523	ศูนย์บริการอิเล็กทรอนิกส์ (สาขาตราค)
จ.นครปฐม, พทรมณฑลโทร. 0-3429-7298	โพเร effectsอิเล็คทรอนิกส์
จ.พระนครศรีอุษยarta, บางไทรโทร. 0-3595-0311-2	ยูติลดี อินเตอร์เทคโนโลยี
จ.พระนครศรีอุษยarta, วังน้อยโทร. 0-3521-4647	บ้านสร้าง แอร์ เซอร์วิส
จ.เพชรบุรี, เมืองเพชรบุรีโทร. 0-3240-0500, 0-3240-0700, 0-3242-8800	คลีนิกเครื่องเย็น
จ.เพชรบุรี, เมืองโทร. 0-3241-7199	ยุทธนา อิเลคทรีค
จ.ระยอง, แกรงโทร. 0-3888-4223	ศูนย์บริการอิเล็คทรอนิกส์
จ.ราชบุรี, ไตรชaramโทร. 0-3223-1104	อ.เจริญการไฟฟ้า
จ.ราชบุรี, เมืองโทร. 0-3232-8326	สนอิเล็คโทรนิคส์
จ.ลพบุรี, ไกกล้าโรงโทร. 0-3644-1175, 0-3644-1637	กิจนิยม (สมัยใหม่)
จ.สระบุรี, เมืองสระบุรีโทร. 0-3631-4476-7	ไทยเจริญแอร์
จ.ลิงบุรี, เมืองโทร. 0-3651-1763	เทพทอง
ศูนย์บริการ จํานค้าตัวแทนจําหน่าย / ติดต่อสอบตามก่อนขอรับบริการ
จ.กาญจนบุรี, เมืองกาญจนบุรีโทร. 0-3451-3076-7, 0-3462-1339	พูนสิน เซอร์วิส เข็นเตอร์ (1998)
จ.จันทรุรี, ชลุงโทร. 0-3946-1787, 0-3944-1437	ไพรชวิทยุ กรุป
จ.จันทรุรี, เมืองจันทรุรีโทร. 0-3931-1442, 0-3931-1844, 039-311-983	จันทรุรี โทรทัศน์บริการ
จ.จันทรุรี, เมืองจันทรุรีโทร. 0-3930-1442-4	เออะเบสห์ 1 อิเล็คทรีค ซีดี
จ.จะเชิงเทรา, เมืองโทร. 0-3851-1386	พนธ์ศรี (1999)
จ.ชลบุรี, illustrateหมุงโทร. 0-3871-6525	นําชัย โอม อิเล็คทรอนิกส์
จ.ชลบุรี, เมืองโทร. 0-3879-0240-8 ต่อ 120, 121	ไทยอนันต์ ชลบุรี วิทยุ-โทรศัตน์
จ.ตรบุรี, ศรีราชฯโทร. 0-3832-3862, 0-3832-3268	พงษ์ศักดิ์ แอร์ชัพพลาย แอนด์ เเซอร์วิส
จ.ตรบุรี, ศรีราชฯโทร. 0-3832-1194 ต่อ 114, 0-3832-3615	ศูนย์บริการเสียงทอง
จ.นครปฐม, เมืองนครปฐมโทร. 0-3424-2108, 0-3425-1345	ว.โพศาล โทรทัศน์
จ.นครปฐม, เมืองนครปฐมโทร. 0-3425-3865-70	ไทยวัฒนาแอร์ (นครปฐม)

จ.ปราจีนเร็ม เมืองปราจีนเร็ม wire. 0-3721-1299, 0-3721-4587-9	อวดพานิช อิเลคทรีค	Lamb	Lamb
จ.เพชรบุรี. เมืองทรวนบุรี wire. 0-3242-5917-8, 0-3240-1518-20	เมืองเพชรอีเลคตริก	Lamb	Lamb
จ.ระยอง. แลง wire. 0-3867-7018	อนาวิวัตถ์	Lamb	Lamb
ศูนย์บริการ เขตภาคกลาง (ต่อ)		หมวดสินค้า
		A/C	HA
ศูนย์บริการ ร้านค้าตัวแทนจําหน่าย / ติดต่อสอบถามก่อนขอรับบริการ
จ.ระยอง. เมืองระยอง wire. 0-3861-1640, 0-3861-1286	บุญฟ้าการค้า	Lamb	Lamb
จ.สมุทรสงคราม. เมือง wire. 0-3471-2404	วงศ์อนันต์ วีดีโอ	Lamb	Lamb
จ.สมุทรสาคร. เมือง wire. 0-3483-7199, 0-3483-7474, 0-3481-1124	ชัยการโสมอิเลคทรีค	Lamb	Lamb
จ.ระแก้ว. อรัญประเทคโนโลย. 0-3723-2145	ศิริศักดิ์ เซลส์ 安康น์ เธอวิส	Lamb	Lamb
จ.ระบุรี. เมืองระบุรี wire. 0-3637-9554-5	เอกภาพอินเตอร์สระบุรี	Lamb	Lamb
จ.สุพรรณเนีย. คู่ทอง wire. 0-3555-1465, 0-3555-1921	ผู้เชิงการไฟฟ้า	Lamb	Lamb
จ.ช้างเทง. เมืองค่างของ wire. 0-3561-4888, 0-3562-6300-1	เพิ่มพูลทรัพย์ อย่างทอง (1991)	Lamb	Lamb
	ศูนย์บริการ เขตภาคใต้	หมวดสินค้า
		A/C	HA
จ.ตรัง. เมือง wire. 0-7523-0282	วิทย์เซอร์วิส	Lamb	Lamb
จ.ประจวบศิริษัณฑ์. บางละพาน wire. 0-3269-1238, 0-3269-2357-8	กิตติแอร์ เเซอร์วิส	Lamb	Lamb
จ.พังฯ. เมืองพังฯ wire. 0-7647-1833, 08-1538-9634	สมศักดิ์ ทีวี	Lamb	Lamb
จ.ภูเก็ต. เมืองเก็ต wire. 0-7624-6191	สมพงษ์อิเลคทรอนิกส์	Lamb	Lamb
จ.ระนอง. เมือง wire. 0-7781-1725	บอยแอร์	Lamb	Lamb
จ.สงขลา. เมือง wire. 0-7432-2468	นันทศักดิ์แอร์	Lamb	Lamb
จ.สงขลา. มาตใหญ่ wire. 0-7423-1626, 0-7436-4904	วิเชียรออดิโอ	Lamb	Lamb
จ.สงขลา. มาตใหญ่ wire. 0-7442-6551	อี.แอนด์อีเซอร์วิส	Lamb	Lamb
จ.สุราษฎรธานี. เมือง wire. 0-7728-6331	สรามช่างและอะไหล่	Lamb	Lamb
ศูนย์บริการ ร้านค้าตัวแทนจําหน่าย / ติดต่อสอบถามก่อนขอรับบริการ
จ.ชุมพร. เมืองชุมพร wire. 0-7750-1692	สมบัติชุมพร (1977)	Lamb	Lamb
จ.นครศรีธรรมราช. ทุ่งสง wire. 0-7541-1169	สุรจิตทุ่งสง	Lamb	Lamb
จ.นครศรีธรรมราช. เมืองนครศรีธรรมราช wire. 0-7537-1243, 0-7531-2171	นคร ดิ.ซี.	Lamb	Lamb
จ.นครศรีธรรมราช. เมืองนครศรีธรรมราช wire. 0-7534-6627, 0-7535-6264	นครวิทยุ-โทรพัศน์	Lamb	Lamb
จ.นาชาชิต. เมืองนาชาชิต wire. 0-7351-1110, 0-7351-3808	ศุรินทร์	Lamb	Lamb
จ.บัตตานี. เมืองบัตตานี wire. 0-7334-9165, 0-7334-8688, 0-7337-7472	ศิริภัณฑ์วัฒนา	Lamb	Lamb
จ.พักดุล. เมืองพักดุล wire. 0-7461-1959, 0-7461-3038	พัทดุงสงวนพาณิชย์	Lamb	Lamb
จ.ยะลา. เมืองยะลา wire. 0-7325-5151-3	โกวิทพาณิชย์ (1995)	Lamb	Lamb
จ.สงขลา. มาตใหญ่ wire. 0-7435-0224-5, 0-7424-3801, 0-7424-6454	สินสว่าง เซลส์ แอนด์ เเซอร์วิส	Lamb	Lamb
จ.สงขลา. มาตใหญ่ wire. 0-7424-7888, 0-7424-7749, 0-7424-7784	สงวนพาณิชย์ เอวี	Lamb	Lamb
จ.สุราษฎรธานี. เมืองสุราษฎรธานี wire. 0-7728-9977, 0-7728-9988	ศูนย์บริการสิริสิน	Lamb	Lamb
ศูนย์บริการอะใหม่ กรุงเทพ
ภูนก็ร. ถนนสมเด็จพระเจ้าตากสิน wire. 0-2476-4688, 0-2476-0714	เครอร์ลเทคโนโลย	Lamb	Lamb
มาหกรรม. พหลโยธิน wire. 0-2970-3191-3	สยามชัยอุปกรณ์	Lamb	Lamb
วังทองหลาง. ตาลพร้าว wire. 0-2514-1964, 0-2538-6962	ฉันทสวัสดิอุปกรณ์	Lamb	Lamb
วังทองหลาง. ตาลพร้าว wire. 0-2935-2335	พีเอส. อุปกรณ์	Lamb	Lamb
ศูนย์บริการอะใหม่ ภาคตะวันออกเฉียงเหนือ
นครราชสีมา. เมือง wire. 0-4426-7600	แสวงอะใหม่โทรทัศน์-เครื่องเย็น	Lamb	Lamb
ร้อยเอ็ด. เมืองร้อยเอ็ด wire. 0-4351-2472	ศูนย์บริการอะใหม่แท้เสียงโทรแลนด์	Lamb	Lamb
ติดต่อแนกอะใหม่โดยตรงได้ที่
โทรสาร 0-2312-7758E-mail: [e-mail]://www.panasonic.com/th

Panasonic

สินค้า

Product

rifun

Model

หมายเลขเครื่อง

Serial No.

วันที่ผลิต

Production Date

บัตรรับประกัน

WARRANTY CARD

ชื่อ-สกุล

Customer Name

ที่อยู่

Address

โทรศัพท์

Telephone

วันที่ชื่อ.

Purchase Date

ประทับตราร้านค้า ซื้อจากร้าน

** บัตรรับประกันนี้เป็นที่สมบูรณ์แล้ว โปรดเก็บรักษาไว้เพื่อยืนยันสิทธิ์การรับประกัน** (ไม่ต้องสงคินบริษัทฯ)

เงื่อนไขการรับประกัน

1. ผู้บริyncสามารถติดต่อขอรับบริการได้ที่ศูนย์บริการแต่งตั้งพานาโชนิค รวมถึงร้านค้าตัวแทนจําหน่ายที่ให้บริการงานซ่อม ทุกแห่งทั่วประเทศ
2. ผู้บริโภคจะได้รับการบริการซ่อมพรี (ค่าแรงและอะไรหล) สําหรับความเสียหายของสินค้าอันเกิดจากความซ่ารุศบกพร่องจากการใช้งานปกติตามคูมือ หรือที่เกิด
   จากโรงงานผู้ผลิต เป็นระยะเวลา 1 ปี นับตั้งแต่วันที่ซื้อระบุในบัตรประกัน หรือ เป็นเวลา 1 ปีครึ่ง / 18 เดือนนับจากวันที่ผลิตที่ระบุในบัตรประกันในกรณีที่ไม่ สามารถระบุวันที่ซื้อได้
3. เลือนการรับประกันสินค้าเป็นไปตามรายละเอียดต้านล่างนี้ โดยหลังพันระยะ 1 บริการกับประกันจะครอบคลุมเฉพาะชื่นส่วน หรืออะเหล่าบางชนิดที่ระบุไว้ ในเงื่อนใจการรับประกันสินค้าเท่านั้น ไม่รวม ค่าแรง ค่าเดินทาง ค่าสารทําความเย็น ค่าวัสดุอุปกรณ์อื่นๆ ค่าใช้จ่ายในการให้บริการปารุงรักษา เช่น การล้างทําความสะอาด การตรวจสอบเซ็ศสภาพใดๆ
   การรับประกันนี้เป็นการรับประกันเฉพาะตัวสินค้าและวัสดุอุปกรณ์ตามเงื่อนใจการรับประกัน ไม่รวมความเสียหายโดยตรง โดยอ้อม เกี่ยวเนื่อง พิเศษ อันอาจเกิดจากการใช้งานสินค้า
   สินค้าเครื่องปรับอากาศติดผนัง ทุกรุ่นรับประกัน : อ้วาปอเรเตอร์ 3 ปี (ยกเว้น เครื่องปรับอากาศเชิงพาณิชย์ชนิด 4 ทิศทาง, แขวน,เปลือย และระบบ FSV 1 ปี),
   คอมเพราะอ์ระบบอินเวอร์เตอร์ 10 ปี, คอมเพราะอ์ระบบธรรมตา 7 ปี, ยกเว้น หุ้น CU-YU/YN(VKT/WKT) คอมเพราะเซอร์ 5 ปี

สินค้าดูเย็น/สินค้าดูแข รับประกัน : คอมเพราะเซอร์ระบบอินเวอร์เตอร์ 12 ปี, คอมเพราะเซอร์ระบบธรรมตา 5 ปี

สินค้าเครื่องซักผ้า รับประกันมอบเตอร์ : ผ่าหน้า ระบบอินเวอร์เตอร์ 12 ปี, แบบถังเดี่ยว付けบนและผ่าหน้าระบบธรรมคา 10 ปี,

ยกเว้นถังเดี่ยวผ่าน รุ่น NA-F10BM1และ เครื่องอบผ้า 1 ปี, แบบ 2 ถัง 5 ปี ยกเว้นทุ่น E Series 7 ปี

สินค้าพัดลมระบายอากาศนําเข้า รับประกัน : มอเตอร์ 3 ปี / พัดลมระบายอากาศผลิตในประเทศไทย รับประกัน : มอเตอร์ 5 ปี

สินค้าเครื่องท่าน้ำอุ่นไฟฟ้า รับประกัน : อีตเตอร์ 5 ปี

หม้อหุงข้าวไฟฟ้า รับประกัน : อิตเตอร์ 4 ปี / กระติกน้ําร้อนไฟฟ้า อิตเตอร์ 3 ปี / เตาอบไมโครเวฟ แมกนิตรอน 5 ปี (ยกเว้นเพื่อเชิงพาณิชย์) /

เครื่องเบาผมไฟฟ้า เครื่องจัดแต่งทรงผม และแปรงจัดแต่งทรงผมไฟฟ้า มอเตอร์และอัตเตอร์ 2 ปี

1. ผู้บริโภคจะต้องข้าระค่าอะไรหล่ และค่าบริการตามปกติด้วยตนเอง หากปรากฏว่า;

4.1 มีการแก้ไข ตัดแปลง อุปกรณ์หรือชิ้นส่วน โดยผู้ที่มีใช่ช่างทางร้านค้าตัวแทนจําหน่าย-บริการ ของบริษัทฯ

4.2 เครื่องเสียหายโดยงไงหว่า หรือรู้เท่าไม่ถึงการณ์ เก็ตอุบัติเหตุภัยธรรมชาติ โดยฟ้าผ่า ไฟฟ้าตก หรือเกินกว่ากําหนด

4.3 มิสัตว์เข้าไปในเครื่อง และทำลายอุปกรณ์จนชํารุด หรือสภาพน้ำที่น้ํามาใช้ ทำให้ขึ้นส่วนอุดต้น ชํารุดเสียหาย ไม่ทำงาน

4.4 การเสื่อมหรือเสีย เนื่องจากชาตการระวังรักษา เช่น ขึ้นส่วนเครื่องเป็นสนิม ตู้ผู้กร่อน สีจาก เพราะสารเคมีหรือวางไว้ในที่ไม่สมควร

4.5 ขาดความระมัตระวัง เช่น อุปกรณ์อะไรหลูกน้ำจนเสีย หรือใช้เครื่องเกินกําลังปกติ หรือเกินกว่าข้อกําหนดจากคู่มือการใช้งาน

4.6 อุปกรณ์ภายนอก สี การบุบ หรือแตกของส่วนภายนอก หรือเสียหายจากเหตุอื่น ที่มีใช่เทคนิคการผลิต หรือคุณภาพอะไรหล่า

4.7 การนําสินค้าสำหรับใช้ในครัวเรื่อนไปใช้ในเชิงพาณิชย์ การใช้งานผิดประเภท หรือการใช้งานผิดไปจากที่ระบุในศูมิถอการใช้งาน

1. ผู้บริโภคต้องแสดงเอกสารบัตรรับประกันสินค้าซึ่งเป็นความรับผิดชอบของผู้บริโภคในการเที่ยวกษา เพื่ออันยันสิทธิในการขอรับประกันสินค้า และสําเนาบัตรรับประกันสินค้าที่乡村旅游จากการแก้ใช่สาระลําคัญให้ช่างทุกครั้งที่ซ่อม และการวับประกันสินค้าข้างต้นครอบคลุมเฉพาะในประเทศไทยเพ่านั้น

2. บริษัทฯ สวนสิทธิ์ในการไม่บริการในสถานที่ ที่เข้าไม่มีง สถานที่ ที่มีสารเคมี หรือวัตถุอันตราย และสถานที่ ที่เสี่ยงอันตราย เช่น ที่สูงไม่มีอุปกรณ์ป้องกัน เป็นต้น

3. เงื่อนไขการรับประกันี้ ไม่ coberturaคลุม ถึงอุปกรณ์ที่มากับตัวเครื่อง รวมถึงแต่ไม่จํากัดเพียงแบตเตอร์ แผ่นฟอกอากาศของเครื่องปรับอากาศ ได้กรองน้ํา ท่อทองแดง ยางหุ้มท่อ อุปกรณ์ประกอบท่ออื่นๆ สารทําความเยี่ยร่วมเกิดจากการติดตั้งเครื่องปรับอากาศ และสินค้าที่จําหน่ายไปยังโครงการต่างๆ ซึ่งได้มีการตกลง เงื่อนไขการรับประกันไก่กับเจ้าของโครงการเป็นการเฉพาะแยกต่างหากแล้ว และค่าเดินทาง ค่าอุปกรณ์ เหรือเมืองพิเศษ ซึ่งอาจมีความจําเป็นในบางกรณี

4. ข้อมูลส่วนบุคคลีตู้รับโภค์ให้แก่บริษัท ผ่านการซื้อสินค้า หรือการบริการ ดุ้นวิถคคลกอนยอมให้บริษัทมีสิทธิ์ชัดข้อมูลดังกล่าวเพื่อประโยชน์ในการพัฒนา ธุรกิจของบริษัทฯ และการให้บริการของบริษัทฯ โดยบริษัทจะเก็บรักษาข้อมูลส่วนบุคคลของผู้บริษัทฯเป็นความดับ และจะไม่บริคและข้อมูลต่อบุคคลที่สามโดยไม่ได้รับอนุญาต

□ รับทราบและการมีอินยนอมกรุณาทําเครื่องหมาย (หากท่านไม่อินยอม ท่านอาจไม่ได้รับความสะดวกในการให้บริการ หากบริษัทประศาจากข้อมูลส่วนบุคคลของท่าน) หากผู้บริโภคมีข้อสงเสยหรือคําถามเกี่ยววกับนโยบายคุ้มครองข้อมูลส่วนบุคคลสามารถติดต่อ:

บริษัท พานาโนนิค เอ. พี. เซลส์ (ประเทศไทย) จํากัด 18/6 หมู่ 7 ถนนบางนา-ตราด กม.17 ต.บางโมลง อ.บางฟลี จ.สมุทรปราการ 10540

ศูนย์ลูกค้าสัมพันธ์ 0-2729-9000 กต2 โทรสาร 0-2312-7177 http://www.panasonic.com/th e-mail: [e-mail]
