คู่มือผู้ใช้ DH6530T home cinema system LG

DH6530T (DH6530T, S63T1-S/ C/ W) โปรดอ่านคู่มือนี้อย่างละเอียดก่อนที่จะเริ่มใช้งานดีวีดีโฮมเธียเตอร์ และเก็บคู่มือไว้เพื่อใช้อ้างอิงในอนาคต คู่มือการใช้งาน ระบบดีวีดีโฮมเธียเตอร์

DH6530T-F2_BTHALLK_THAI_3862.indd 1 2013-03-27 11:04:271 เริ่มต้นใช้งาน เริ่มต้นใช้งาน

ข้อมูลเพื่อความปลอดภัย ข้อควรระวัง ห้ามเปิด มิฉะนั้น อาจทำาให้เกิดไฟฟ้าช็อตได้ ข้อควรระวัง: เพื่อลดความเสี่ยงต่อการเกิดไฟฟ้าช็อต ห้ามเปิดฝาปิด (หรือ ฝาปิดด้านหลัง) ภายในไม่มีชิ้นส่วนที่ผู้ใช้สามารถตรวจซ่อมได้ด้วยตนเอง ให้ช่างผู้ชำานาญงานเป็นผู้ทำาการตรวจซ่อม สัญลักษณ์สายฟ้าที่มีหัวลูกศรในกรอบสามเหลี่ยมด้านเท่า จะใช้เพื่อเตือนผู้ใช้ให้ทราบว่าภายในฝาครอบของผลิตภัณฑ์ มีแรงดันไฟฟาที่อันตรายจากส่วนที่ไม่ได้หุ้มฉนวนซึ่งอาจจะ มีขนาดเพียงพอที่จะก่อให้เกิดอันตรายจากไฟฟ้าช็อตกับตัว

เครื่องหมายอัศเจรีย์ในกรอบสามเหลี่ยมด้านเท่าจะใช้เพื่อ เตือนให้ผู้ใช้ทราบว่าเนื้อหาในเอกสารที่ให้มาพร้อมกั บผลิตภัณฑ์ส่วนนั้นเป็นคำาแนะนำาในการใช้งาน และการบำารุงรักษา (การตรวจซ่อม) ที่สำาคัญ

เพื่อป้องกันอันตรายจากไฟไหม้หรือไฟฟ้าช็อต ห้ามวางผลิตภัณฑ์นี้ไว้ในบริเวณที่ผลิตภัณฑ์อาจตากฝนหรือสัมผัสกับความชื้น

ห้ามติดตั้งผลิตภัณฑ์นี้ไว้ในพื้นที่ที่จำากัด เช่น บนชั้นวางหนังสือหรือบริเวณอื่นๆ ที่คล้ายคลึงกัน ข้อควรระวัง: ไม่ควรปิดกั้นช่องระบายอากาศใดๆ ควร ติดตั้งอุปกรณ์นี้ตามคำาแนะนำาของผู้ผลิตรูและช่องบน ตัวเครื่องมีไว้สำาหรับระบายอากาศออกจากตัวเครื่อง และเพื่อ ความมั่นใจในประสิทธิภาพการทำางานของอุปกรณ์และป้องกัน การเกิดความร้อนสะสมภายในเครื่อง ไม่ควรปิดกั้นช่องระบายอากาศ โดยวางอุปกรณ์บนที่นอน, โซฟา, พรมหรือเครื่องเรือนอื่นๆ ที่มีพื้นผิวคล้ายกัน ไม่ควร ติดตั้งอุปกรณ์นี้ไว้ในพื้นที่ที่จำากัด เช่น ตู้หนังสือหรือตู้เก็บของ โดยไม่ได้เว้นพื้นที่ว่าง ตามระยะห่างที่ผู้ผลิตกำาหนดไว้ ข้อควรระวัง: ผลิตภัณฑ์นี้มีการใช้งานระบบเลเซอร์ เพื่อความมั่นใจในการใช้งานอุปกรณ์นี้อย่างถูกต้อง กรุณา อ่านคู่มือการใช้งานเล่มนี้อย่างละเอียดและเก็บคู่มือการใช้งาน เล่มนี้ไว้เพื่อใช้อ้างอิงในอนาคต เมื่อเครื่องเล่นเสียและท่าน ต้องการรับบริการ กรุณาติดต่อตัวแทนจำาหน่ายใกล้บ้าน ท่าน การควบคุม, การปรับแต่งหรือการใช้งานอุปกรณ์ซึ่งนอกเหนือ ไปจากคำาแนะนำาที่อธิบายอยู่ในคู่มือการใช้งาน อาจทำาให้เกิด อันตรายจากรังสีที่แพร่กระจายออกมาได้ ข้อควรระวังเกี่ยวกับสายไฟฟ้า อุปกรณ์ส่วนใหญ่ประกอบด้วยวงจรการทำางานเฉพาะตัว ดังนั้นวงจรของเต้าจ่ายไฟต้องจ่ายไฟให้อุปกรณ์นี้เพียงอุปกรณ์ เดียวเท่านั้น และไม่มีวงจรย่อยหรือ เต้าจ่ายไฟในจุดอื่นๆ อีก อ้างอิงข้อมูลจำาเพาะของคู่มือการใช้งานเล่มนี้เพื่อความแน่ใจ ไม่ควรเสียบปลั๊กไฟของอุปกรณ์ไฟฟ้าหลายๆ อุปกรณ์เข้ากับ เต้าจ่ายไฟที่ผนังในเวลาเดียวกัน ถ้าเต้าจ่ายไฟจ่ายกระแส ไฟฟ้ามากเกินไป, หลวมหรือชำารุดเสียหาย, สายต่อหรือ สายไฟฟ้าฉีกหลุดลุ่ย, ชำารุดเสียหาย หรือฉนวนหุ้มของ สายไฟแตกออกมา ในกรณีใดกรณีหนึ่งต่อไปนี้อาจเป็น สาเหตุที่ทำาให้เกิดเพลิงไหม้หรือไฟฟ้าช็อตได้ ควรตรวจสอบ สายไฟฟ้า ของอุปกรณ์ที่ท่านใช้เป็นประจำา และถ้าพบว่า สายไฟฟ้าชำารุดหรือ เสียหายในส่วนใดส่วนหนึ่งก็ตาม ถอดปลั๊กไฟฟ้าออกจากเต้าจ่ายไฟ, หยุดใช้งานอุปกรณ์และ เรียกช่าง ผู้ชำานาญมาเป็นผู้เปลี่ยนสายไฟ ป้องกันสายไฟฟ้าได้รับความเสียหายทั้งจากทางวัตถุหรือ เครื่องจักร เช่น บิดเบี้ยว, หักงอ, ใกล้กับประตู หรือทางเดิน ควรให้ความระมัดระวังเป็น พิเศษสำาหรับส่วนปลั๊กไฟ, เต้าจ่ายไฟและตำาแหน่งที่สายไฟฟ้า ยื่นออกมา จากอุปกรณ์ ดึงที่ตัวปลั๊กไฟเพื่อถอดสายไฟฟ้าออกจากเต้าจ่ายไฟที่ผนัง เมื่อติดตั้งอุปกรณ์นี้ ตรวจสอบว่าปลั๊กไฟอยู่ในตำาแหน่ง ที่สามารถเสียบ/

DH6530T-F2_BTHALLK_THAI_3862.indd 2 2013-03-27 11:04:27เริ่มต้นใช้งาน 3 เริ่มต้นใช้งาน

อุปกรณ์นี้มีแบตเตอรี่แบบพกพาหรือตัวสะสมประจุไฟฟ้าติดตั้งเอาไว้ วิธีที่ปลอดภัยในการถอดแบตเตอรี่หรือแบตเตอรี่ออกจากอุปกรณ์นี้: ถอดแบตเตอรี่เก่าออก ทำาย้อนลำาดับในการใส่แบตเตอรี่ เพื่อ ป้องกันมิให้เป็นมลพิษต่อสิ่งแวดล้อมและสุขภาพของมนุษย์และ สัตว์ แบตเตอรี่เก่าหรือแบตเตอรี่ต่างต้องทิ้งลงถังคัดแยกที่ ออกแบบมาเฉพาะ อย่าทิ้งแบตเตอรี่เก่าหรือแบตเตอรี่อื่นๆ กับขยะภายในครัวเรือน แนะนำาให้ท่านใช้บริการในท้องถิ่น ที่ไม่มีการเรียกเก็บค่าบริการ แบตเตอรี่ไม่ควรอยู่ใกล้ แหล่งความร้อนสูงเช่นแสงแดด, ไฟหรือที่คล้ายกัน ข้อควรระวัง: ไม่ควรวางอุปกรณ์ให้โดนน้ำา (หกหรือกระเด็นใส่) และไม่ควรวางภาชนะที่บรรจุน้ำา เช่น แจกันดอกไม้ไว้ที่ด้านบนของเครื่องเล่น หมายเหตุเรื่องลิขสิทธิ

ผลิตภัณฑ์นี้ประกอบด้วยเทคโนโลยีด้านการป้องกันลิขสิทธิ์ซึ่งได้รับการ ปกป้องโดย สิทธิบัตรของสหรัฐอเมริกา และสิทธิ์ของทรัพย์สินทางปัญญ าอื่นๆ การใช้เทคโนโลยีการปกป้องลิขสิทธิ์นี้ต้องอยู่ใต้การอนุญาตของ Rovi และมีจุดมุ่งหมายสำาหรับการรับชมในที่พักอาศัยและอื่นๆ แบบจำากัด เว้นแต่จะได้รับอนุญาตจาก Rovi ห้ามทำาการย้อนกลับทาง วิศวกรรมหรือถอดชิ้นส่วน

ภายใต้ กฎหมายลิขสิทธิ์ของสหรัฐอเมริกาและกฎหมายลิขสิทธิ์ของปร ะเทศอื่นๆ การบันทึก, ใช้, เล่น, แจกจ่าย หรือทำาซ้ำารายการโทรทัศน์, วิดีโอเทป, แผ่นดิสก์บีดี - รอม, ดีวีดี, ซีดี และวัตถุอื่นใดโดยไม่ได้รับอ นุญาต มีความผิดทั้งทางคดีแพ่งและ/หรืออาญา DH6530T-F2_BTHALLK_THAI_3862.indd 3 2013-03-27 11:04:28Table of Contents

1 เริ่มต้นใช้งาน 2 ข้อมูลเพื่อความปลอดภัย 6 การเตรียมเครื่องเล่น 6 – คุณลักษณะพิเศษ 6 – บันทึกไปยังอุปกรณ์ USB 6 – ระบบ Full HD up-scaling 6 – ระบบปรับตั้งลำาโพงโฮมเธียเตอร์ ez Setup 6 อุปกรณ์ที่จัดมาให้ 7 ข้อแนะนำา 7 – แผ่นดิสก์ที่เล่นได้ 7 – เกี่ยวกับการแสดงสัญลักษณ์ 7 7 – สัญลักษณ์ที่ใช้ในคู่มือการใช้งานนี้ 7 – รหัสภูมิภาค 8 ประเภทหรือสกุลไฟล์ภาพที่สนับสนุน 9 รีโมท คอนโทรล 10 ด้านหน้าเครื่องเล่น 11 ด้านหลังเครื่องเล่น 2 การเชื่อมต่อ 12 ประกอบลำาโพง 14 การยึดลำาโพงเข้ากับเครื่องเล่น 15 การวางเครื่องเล่น 16 การเชื่อมต่อกับโทรทัศน์ 16 – การต่อสายสัญญาณ HDMI 18 – การต่อสัญญาณภาพ 18 – การตั้งความละเอียดในการแสดงภาพ 19 ความละเอียดการจ่าย สัญญาณภาพ 19 การเชื่อมต่ออุปกรณ์ภายนอก 19 – การต่อช่องต่อ AUX In 20 – การต่อช่องรับสัญญาณเสียง (PORT. IN) 20 – การรับฟังเพลงจากเครื่องเล่นพกพาหรือ อุปกรณ์ภายนอก 20 – การเชื่อมต่อ USB 21 – การเชื่อมต่อช่อง OPTICAL In 22 – การปรับตั้งระบบ ez ลำาโพงโฮมเธียเตอร์ 22 การต่อสายอากาศ 3 การตั้งค่าระบบ 23 การปรับรายการปรับตั้ง 23 – การปรับตั้งภาษาแสดงบนจอภาพใน ครั้งแรก 23 – แสดงเมนูปรับตั้งและการออกจากเมนู 24 – Language (เมนูภาษา) 24 – Display (การแสดงภาพ) 25 – Audio (เมนูเสียง) 26 – Lock (เมนูล็อค) (Parental Control) 27 – Others (เมนูอื่นๆ) 4 การใช้งาน 28 การใช้เมนูหลัก 28 การใช้งานเบื้องต้น 29 การใช้งานทั่วไป 29 – แสดงข้อมูลแผ่นดิสก์บนจอโทรทัศน์ 30 – การแสดงเมนูดีวีดี 30 – การแสดงไตเติ้ลดีวีดี 30 – การเล่นด้วยความเร็ว 1.5 เท่า 30 – ระบบถนอมจอภาพ 30 – การเล่นจากช่วงเวลาที่กำาหนด 30 – การเล่นซ้ำา 30 – การเปลี่ยนหน้าแสดงรหัสคำาบรรยาย 31 – การทำาการเลือกไฟล์ 32 – การรับชมไฟล์ภาพนิ่ง 33 – การตั้งเวลาปิดเครื่องเล่น 33 – การลดความสว่างของจอแสดงข้อมูล 33 – การปิดเสียงชั่วคราว 33 – ระบบบันทึกฉากสุดท้ายที่เล่น 33 – การนำาพลังงานไฟฟ้ากลับมาใหม่ – ทางเลือก 33 – การเลือกระบบ - เลือกได้ 33 – การปรับตั้งลำาโพง 33 – การลดเสียงร้อง 33 – ปิดเครื่องอัตโนมัติ 34 การใช้งานวิทยุ 34 – เพื่อรับฟังวิทยุ 34 – การบันทึกสถานีวิทยุ 34 – การลบสถานีวิทยุที่บันทึกไว้ทั้งหมด 34 – การลบสถานีวิทยุที่บันทึกไว้ 34 – การเพิ่มประสิทธิภาพในการรับวิทยุ FM 35 การปรับตั้งเสียง 35 – การปรับตั้งเสียงรอบทิศทาง 36 การใช้งานขั้นสูง 36 – การบันทึกไปยัง USB DH6530T-F2_BTHALLK_THAI_3862.indd 4 2013-03-27 11:04:28Table of Contents 5

5 การแก้ไขปัญหา 37 การแก้ไขปัญหาเบื้องต้น 6 ภาคผนวก 38 การดูแลรักษา 38 – การดูแลเครื่องเล่น 38 – เกี่ยวกับแผ่นดิสก์ 39 รหัสภูมิภาค 40 รหัสภาษา 41 ลิขสิทธิ์และเครื่องหมายการค้า 42 ข้อมูลจำาเพาะ DH6530T-F2_BTHALLK_THAI_3862.indd 5 2013-03-27 11:04:28เริ่มต้นใช้งาน

การเตรียมเครื่องเล่น คุณลักษณะพิเศษ เล่นจากเครื่องเล่นพกพา รับฟังเพลงจากเครื่องเล่นพกพา (MP3, โน๊ตบุ๊ค

บันทึกไปยังอุปกรณ์ USB บันทึกเพลงจากแผ่นซีดีไปยังอุปกรณ์ USB ได้โดยตรง ระบบ Full HD up-scaling รับชมภาพแบบ Full HD ด้วยการปรับตั้งแบบง่าย ระบบปรับตั้งลำาโพงโฮมเธียเตอร์ ez Setup รับฟังเพลงจากโทรทัศน์, เครื่องเล่นดีวีดีและอุปกรณ์ ดิจิตอลแบบ5.1 (2.1 หรือ 2.0) ช่องเสียง อุปกรณ์ที่จัดมาให้ ตรวจสอบรายการอุปกรณ์ที่จัดมาให้ดังนี้ รีโมท คอนโทรล (1) แบตเตอรี่ (1) สายอากาศวิทยุ FM (1) สายลำาโพง (5) สายสัญญาณภาพ (1) สายสัญญาณ HDMI (1) DH6530T-F2_BTHALLK_THAI_3862.indd 6 2013-03-27 11:04:29เริ่มต้นใช้งาน 7เริ่มต้นใช้งาน

แผ่นดิสก์ที่เล่นได้ เครื่องเล่นนี้สามารถเล่นแผ่น DVD R/RW และ CD-R/RW ที่บันทึกไตเติ้ลเสียง, DivX, MP3, WMA และ/หรือไฟล์ JPEG แผ่น DVD

R/RW หรือแผ่น CD-R/RW ไม่สามารถเล่นกับ เครื่องเล่นนี้ได้เนื่องจากคุณภาพการบันทึกหรือลักษณะทาง กายภาพของแผ่นดิสก์ หรือจากการบันทึกและซอฟท์แวร์DVD-VIDEO (ขนาด 8 ซม./12 ซม.)เช่นแผ่นภาพยนตร์ที่ซื้อหรือเช่าทั่วไป DVD

R (ขนาด 8 ซม./12 ซม.)รูปแบบวิดีโอและบันทึกสมบูรณ์แล้วเท่านั้นDVD-RW (ขนาด 8 ซม./12 ซม.)รูปแบบวิดีโอและบันทึกสมบูรณ์แล้วเท่านั้นDVD+R: รูปแบบวิดีโอเท่านั้นรองรับแผ่นดิสก์แบบ Double LayerDVD+RW (ขนาด 8 ซม./12 ซม.)รูปแบบวิดีโอและบันทึกสมบูรณ์แล้วเท่านั้นAudio CD ซีดีเพลงหรือ CD-R/CD-RWที่อยู่ในรูปแบบซีดีเพลงสามารถซื้อได้ทั่วไป เกี่ยวกับการแสดงสัญลักษณ์

สัญลักษณ์ “ ” อาจแสดงบนจอโทรทัศน์ระหว่างการทำางาน สัญลักษณ์นี้แสดงว่าการทำางานที่อธิบายในคู่มือการใช้งาน เล่มนี้ไม่สามารถใช้กับแผ่นดิสก์ที่อยู่ภายในเครื่องเล่น ดีวีดีได้ สัญลักษณ์ที่ใช้ในคู่มือการใช้งานนี้

แผ่นดีวีดีภาพยนตร์และแผ่น DVD

R/RW รูปแบบ Video หรือ VR ที่ทำาการบันทึกให้ สมบูรณ์แล้ว

ไฟล์ภาพยนตร์ในแผ่นดิสก์/อุปกรณ์ USB ไฟล์เพลงในแผ่นดิสก์/อุปกรณ์ USB ไฟล์ภาพถ่าย

แสดงข้อความและการทำางานพิเศษ

แสดงข้อแนะนำาและข้อควรรู้เพื่อความสะดวก

ข้อควรระวัง แสดงข้อควรระวังเพื่อป้องกันความเสียหายจากการใช้งาน ที่ผิด รหัสภูมิภาค เครื่องเล่นดีวีดีเครื่องนี้มีป้ายแสดงรหัสภูมิภาคพิมพ์อยู่บน ด้านหลังตัวเครื่อง เครื่องเล่นนี้สามารถเล่นได้เฉพาะแผ่น ดีวีดีที่มีป้ายแสดงรหัสภูมิภาคซึ่งตรงกับรหัสภูมิภาคที่แสดง บนด้านหลังเครื่อง หรือมีรหัสภูมิภาค “ALL” เท่านั้น

แผ่นดีวีดีส่วนใหญ่จะมีเครื่องหมายรูปลูกโลก ซึ่งมี หมายเลขแสดงอยู่ในลูกโลก 1 ตัวหรือหลายๆ ตัวบน กล่องบรรจุของแผ่นดิสก์ หมายเลขนี้ต้องตรงกับ รหัสภูมิภาคของเครื่องเล่นดีวีดี ถ้าไม่ตรงกันเครื่องจะ ไม่สามารถเล่นแผ่นดิสก์แผ่นนี้ได้

ถ้าท่านพยายามเล่นแผ่นดีวีดีที่มีรหัสภูมิภาคแตกต่าง จากเครื่อง ข้อความ “Check Regional Code” จะแสดง บนจอโทรทัศน์DH6530T-F2_BTHALLK_THAI_3862.indd 7 2013-03-27 11:04:29เริ่มต้นใช้งาน

ประเภทหรือสกุลไฟล์ภาพที่สนับสนุน ประเภทหรือสกุลไฟล์ภาพที่สนับสนุน MP3/WMA ข้อจำากัดไฟล์ MP3/WMA ที่สามารถเล่นกับเครื่องเล่นนี้ได้

ความถี่สุ่ม: ช่วง 32 ถึง 48 kHz (MP3), ช่วง 32 ถึง 48 kHz (WMA)

บิตเรท: ช่วง 32 ถึง 320 kbps (MP3), ช่วง 40 ถึง 192 kbps (WMA)

รองรับเวอร์ชั่น: v2, v7, v8, v9

จำานวนไฟล์สูงสุด: ไม่เกิน 999

นามสกุล: “.mp3” / “.wma”

รูปแบบไฟล์ซีดีรอม: ISO9660/JOIET

แนะนำาให้ท่านใช้โปรแกรม Easy-CD Creator เพื่อสร้าง ไฟล์ระบบ ISO

เมื่อตั้งรูปแบบของแผ่นดิสก์แบบบันทึกซ้ำาได้ ท่านควรตั้งตัว เลือกรูปแบบของแผ่นดิสก์ไว้ที่ [Mastered] เพื่อทำาให้ แผ่นดิสก์ สามารถเล่นบนเครื่องเล่นดีวีดีของแอลจีได้ ถ้าตั้งไว้ที่ Live File System ท่านจะไม่สามารถใช้งาน แผ่นดิสก์แผ่นนี้บนเครื่องเล่นดีวีดีของแอลจีได้ (Mastered/ Live File System : รูปแบบแผ่นดิสก์ของ Windows Vista) ประเภทหรือสกุลไฟล์ภาพที่สนับสนุนภาพ ข้อจำากัดไฟล์ภาพที่เล่นกับเครื่องเล่นนี้ได้

พิกเซลสูงสุดตามความกว้าง: 2760 x 2048 พิกเซล

จำานวนไฟล์สูงสุด: ไม่เกิน 999

แผ่นดิสก์บางแผ่นอาจใช้ไม่ได้เนื่องจากความแตกต่าง รูปแบบในการบันทึกหรือเงื่อนไขของแผ่นดิสก์

รูปแบบไฟล์ซีดีรอม: ISO9660/JOIET ประเภทหรือสกุลไฟล์ภาพที่สนับสนุน DIVX ข้อจำากัดของ ไฟล์ DivX ที่สามารถเล่นกับเครื่องเล่นนี้ได้

มีความละเอียด: ช่วง 720x576 (กว้างxสูง) พิกเซล

ชื่อของไฟล์คำาบรรยายใต้ภาพ DivX ควรอยู่ในช่วง 45 ตัวอักษร

หากไม่มีรหัสเพื่อเข้าไฟล์ DivX อาจแสดงเครื่องหมาย “_” บนจอ

เฟรมเรต: น้อยกว่า 30 fps

หากโครงสร้างของไฟล์ภาพและเสียงไม่ได้แทรกสลับ จะจ่ายเพียงภาพหรือเสียงอย่างเดียว

ไฟล์ DivX ที่เล่นได้ : “.avi”, “.mpg”, “.mpeg”, “.divx”

รูปแบบคำาบรรยายใต้ภาพที่เล่นได้ : SubRip (*.srt/ *.txt), SAMI (*.smi), SubStation Alpha (*.ssa/ *.txt), MicroDVD (*.sub/ *.txt), SubViewer 2.0 (*.sub/ *.txt), Vobsub (*.sub)

รูปแบบการเข้ารหัสที่เล่นได้: “DIVX3.11”, “DIVX4”, “DIVX5”, “DIVX6”, “MP4V3”, “3IVX”.

รูปแบบไฟล์เสียงที่เล่นได้ : “AC3”, “PCM”, “MP3”, “WMA”, “DTS”.

ความถี่สุ่ม : ช่วง 32 ถึง 48 KHz (MP3), 32 ถึง 48 kHz (WMA)

บิทเรต: ช่วง 32 ถึง 320 kbps (MP3), 40 ถึง 192 kbps (WMA)

ไม่สามารเล่นแผ่นดิกส์รูปแบบ Live file system กับ เครื่องเล่นนี้ได้

หากชื่อไฟล์ภาพยนตร์ไม่เหมือนกับไฟล์คำาบรรยาย ใต้ภาพ คำาบรรยายใต้ภาพอาจไม่แสดงระหว่างเล่นไฟล์ DivX

หากเล่นไฟล์ DivX ที่ต่างจากข้อกำาหนด DivX อาจทำางาน ไม่ปกติ DH6530T-F2_BTHALLK_THAI_3862.indd 8 2013-03-27 11:04:29เริ่มต้นใช้งาน 9 เริ่มต้นใช้งาน

การใส่แบตเตอรี่ ถอดฝาครอบแบตเตอรี่ที่ด้านหลังของรีโมทคอนโทรล และใส่แบตเตอรี่ (ขนาด AAA) 1 ก้อน โดยดู

RADIO&INPUT: เปลี่ยนแหล่งสัญญาณเข้า ปุ่ม MARKER: ทำาเครื่องหมายรายการเล่น

POWER: เปิดหรือปิดเครื่องเล่น

OPEN/CLOSE: เปิดหรือปิดถาดบรรจุแผ่นดิสก์ ปุ่ม SLEEP: ตั้งปิดเครื่องเล่นอัตโนมัติ เมื่อถึงเวลาที่ตั้งไว้ (Dimmer: ความสว่างจอแสดงข้อมูลจะลดลงครึ่งหนึ่ง)

INFO/DISPLAY: แสดงข้อมูลบนจอภาพ

HOME: แสดง [Home Menu] ปุ่ม DISC MENU: เข้าเมนูแผ่นดีวีดี

W/S/A/D (บน/ล่าง/ซ้าย/ขวา) : ใช้เพื่อเลื่อนไปยัง รายการที่แสดงบนจอภาพ ปุ่ม PRESET +/-: เลือกรายการวิทยุ ปุ่ม TUNING +/-: ปรับหาสถานีวิทยุที่ต้องการ

ENTER: ตกลงรายการที่เลือก, บันทึกสถานีวิทยุ

RETURN: ย้อนกลับในรายการเมนูหรือออกจาก เมนูปรับตั้ง ปุ่ม TITLE: หากไตเติ้ลดีวีดีปัจจุบันมีเมนู เมนูไตเติ้ลจะ แสดงบนจอภาพ หรือเมนูแผ่นดิสก์อาจไม่แสดงบนจอภาพ

STOP: หยุดเล่นหรือหยุดบันทึก

เลือกเสียง โมโน/สเตอริโอ

PAUSE/STEP: หยุดเล่นชั่วคราว

C/V SKIP: ไปชาปเตอร์/แทร็ค/ ไฟล์ถัดไป หรือที่ผ่านมา

c/v SCAN: ค้นหาไปข้างหลัง/

• • • • • • ปุ่ม SPEAKER LEVEL: ตั้งระดับเสียงของลำาโพงตาม ต้องการ ปุ่ม SOUND EFFECT: ลือกรูปแบบเสียงเอฟเฟกต์พิเศษ ปุ่ม VOL -/+ (Volume): ปรับความดังลำาโพง ปุ่ม OPTICAL: เปลี่ยนแหล่งสัญญาณเข้าเป็นออพติคัล โดยตรง

MUTE: ปิดเสียงชั่วคราว

• • • • • • ปุ่มตัวเลข 0-9 : เลือกหมายเลขรายการเลือกในเมนู

REPEAT: เลือกรูปแบบการเล่น (เล่นซ้ำา/สุ่ม ลำาดับ) ปุ่ม CLEAR: ลบหมายเลขเมื่อตั้งรหัสผ่าน

• • • • • • ปุ่มควบคุมโทรทัศน์ : ใช้ควบคุมโทรทัศน์ (เฉพาะ โทรทัศน์ LG เท่านั้น) - ท่านสามารถควบคุมระดับเสียง, แหล่งสัญญาณเข้า, และปิดโทรทัศน์ของ LG ได้อีกด้วย กดปุ่ม POWER (ของโทรทัศน์) ค้างไว้ และกดปุ่ม PR/CH ( W/S

กระทั่งโทรทัศน์เปิดหรือปิด

REC: บันทึกไปยัง USB โดยตรง

ปุ่มนี้ไม่ใช้งาน ปุ่ม MIC VOL -/+ : ปรับระดับเสียงกังวาน ปุ่ม ECHO VOL -/+ : ปรับระดับเสียงไมโครโฟน ปุ่ม VOCAL FADER : ท่านสามารถไปกับระบบคารา โอเกะ โดยลดเสียงร้องจากหลายแหล่งสัญญาณ รีโมท คอนโทรล DH6530T-F2_BTHALLK_THAI_3862.indd 9 2013-03-27 11:04:30เริ่มต้นใช้งาน

PORT. IN ต่อกับเครื่องเล่นพกพาที่มีช่องจ่ายสัญญาณเสียง

ช่องต่อ USB ต่อกับอุปกรณ์ USB

(OPEN/CLOSE) เปิดหรือปิดถาดบรรจุแผ่นดิสก์

หยุดเล่นชั่วคราว, กดปุ่มนี้อีกครั้งเพื่อเล่นตามปกติ

ปุ่ม F (FUNCTION) เปลี่ยนแหล่งสัญญาณเข้าหรือการทำางาน

ปุ่ม -/+(Volume) ปรับระดับเสียงลำาโพง

1/! (POWER) เปิดหรือปิดเครื่องเล่น DH6530T-F2_BTHALLK_THAI_3862.indd 10 2013-03-27 11:04:30เริ่มต้นใช้งาน 11 เริ่มต้นใช้งาน

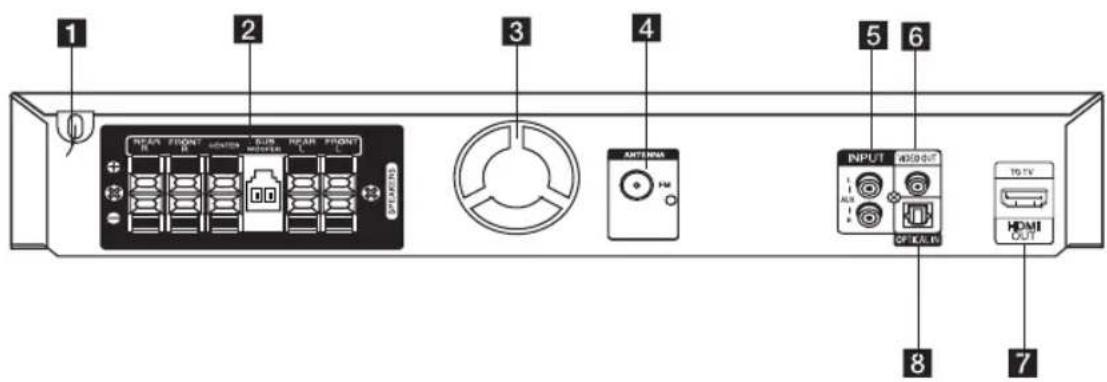

ขั้วต่อลำาโพง ต่อกับสายลำาโพง

ขั้วต่อสายอากาศ FM-ต่อกับสายอากาศ FM

ช่องต่อ AUX (L/R) INPUT

ต่อกับแหล่งสัญญาณภายนอกที่มีช่องจ่ายสัญญาณ 2 ช่องเสียง

ช่องต่อ VIDEO OUT ต่อกับช่องรับสัญญาณภาพโทรทัศน์

ช่องต่อ HDMI OUT ต่อกับโทรทัศน์ที่มีช่องรับสัญญาณ HDMI (จ่ายทั้งสัญญาณภาพและเสียงดิจิตอล)

ช่องต่อ OPTICAL IN ต่อกับอุปกรณ์เสียงออพติคัล ด้านหลังเครื่องเล่น DH6530T-F2_BTHALLK_THAI_3862.indd 11 2013-03-27 11:04:302 การเชื่อมต่อ การเชื่อมต่อ การเชื่อมต่อ

ประกอบลำาโพง การเตรียมการ

ลำาโพง สกรู สายเคเบิล 1. ใส่เสาเข้ากับฐาน แล้วยึดให้เข้าที่โดยใช้สกรูที่ให้มาด้วย2. สอดสายลำาโพลงผ่านช่องที่ฐานลำาโพงโปรดแน่ใจว่าสายลำาโพงอยู่ในสภาพที่คลี่ออกหรือ อยู่ในสภาพที่ตรงก่อนที่จะใส่เข้าไปในรูเสียบ

DH6530T-F2_BTHALLK_THAI_3862.indd 12 2013-03-27 11:04:31การเชื่อมต่อ 13 การเชื่อมต่อ

3. ใส่ลำาโพงเข้ากับเสา แล้วยึดให้เข้าที่โดยใช้สกรูที่ให้มาด้วย

อย่าเกี่ยวสายลำาโพงระหว่างลำาโพงกับเสา

4. เชื่อมต่อสายลำาโพงเข้ากับขั้วที่ลำาโพง

ตรวจสอบให้แน่ใจว่าใส่สายลำาโพงที่มีเครื่องหมายสีดำาเข้า ในขั้วที่มีเครื่องหมาย - (ลบ) และใส่สายลำาโพงอีกเส้นที่ เหลือเข้าในขั้วที่มีเครื่องหมาย + (บวก) ระมัดระวังอย่าให้ลำาโพงหล่นลงมา มิฉะนั้น อาจทำาให้ลำาโพงทำางานบกพร่อง และทำาให้เกิดการบาดเจ็บ และ/ หรือทรัพย์สินเสียหายได้

ข้อควรระวัง DH6530T-F2_BTHALLK_THAI_3862.indd 13 2013-03-27 11:04:3114 การเชื่อมต่อ

การเชื่อมต่อ การยึดลำาโพงเข้ากับเครื่องเล่น

1. ต่อสายเขากับเครื่องเล่น

ดูให้สีของสายตรงกับสีของช่องต่อที่ด้านหลังเครื่องเล่น เพื่อต่อสายเข้ากับเครื่องเล่น กดพลาสติกแถบล็อคเพื่อ เปิดช่องต่อ และสอดสายจากนั้นปล่อยแถบล็อค เชื่อมต่อแถบสีดำาของสายแต่ละเส้นเข้ากับขั้วที่มีเครื่องหมาย - (ลบ) และปลายอีกอันหนึ่งเข้ากับขั้วที่มีเครื่องหมาย + (บวก) การเชื่อมต่อสายวูฟเฟอร์ไปยังเครื่องเล่น ขณะที่กำาลังเชื่อมต่อสายไฟวูฟเฟอร์ไปยังเครื่องเล่น ให้ใส่ขั้วเชื่อมต่อจนกระทั่งได้ยินเสียงคลิก

2. ต่อสายเข้ากับลำาโพง

ต่อปลายสายอีกด้านของแต่ละเส้นเข้ากับลำาโพงให้ตรง กับสีที่ช่องต่อ สี ลำาโพง ตำาแหน่ง เทา หลัง หลังขวา น้ำาเงิน หลัง หลังซ้าย เขียว กลาง กลาง ส้ม ซับวูเฟอร์ ด้านหน้า แดง หน้า หน้าขวา ขาว หน้า หน้าซ้าย เพื่อต่อสายเข้ากับเครื่องเล่น กดพลาสติกแถบล็อคเพื่อ เปิดช่องต่อ และ สอดสายจากนั้นปล่อยแถบล็อค

ระมัดระวังอย่าให้เด็กๆ สอดมือหรือสิ่งของใดๆ ลงใน *ช่องลำาโพง *ช่องลำาโพง : จะเป็นห้องสำาหรับเสียงทุ้มบนตู้ลำาโพง (แบบปิด)

ลำาโพงมีชิ้นส่วนที่เป็นแม่เหล็ก, โปรดใช้ลำาโพงให้ห่างจากทั้งหน้าจอโทรทัศน์หรือหน้าจ อมอนิเตอร์ของคอมพิวเตอร์ โปรดใช้ลำาโพงให้ห่างจากทั้งหน้าจอโทรทัศน์หรือหน้าจอ์ มอนิเตอร์ของคอมพิวเตอร์

ข้อควรระวัง DH6530T-F2_BTHALLK_THAI_3862.indd 14 2013-03-27 11:04:31การเชื่อมต่อ 15 การเชื่อมต่อ

การวางเครื่องเล่น ทำา ตามตัวอย่างดังภาพประกอบที่แสดงตำา แหน่งวาง เครื่องเล่น ภาพประกอบที่แสดงอาจแตกต่างจากเครื่องจริง เพื่อเสียงรอบทิศทางที่ดี ลำาโพงทั้งหมดนอกเหนือจาก ซับวูเฟอร์ ควรวางด้วยระยะห่างเดียวกันจากตำาแหน่งรับฟัง (

ลำาโพงหน้าซ้าย (L)/ ลำาโพงหน้าขวา (R): วางลำาโพงหน้าไว้ด้านข้างของจอภาพและเสมอกับจอภาพ เท่าที่เป็นได้ ลำาโพงกลาง: วางลำาโพงกลางไว้สูงหรือต่ำากว่าโทรทัศน์หรือจอภาพ ลำาโพงรอบทิศทางซ้าย (L)/ ลำาโพงรอบทิศทางขวา (R): วางลำาโพงไว้ด้านข้างในตำาแหน่งรับฟังของท่าน โดยหันหน้า ลำาโพงเข้ามาด้านใน ซับวูเฟอร์: ตำาแหน่งของซับวูเฟอร์ไม่กำาหนดตายตัว เพราะเสียงทุ้ม จะอยู่ต่ำาไม่เคลื่อนที่ในทิศทางสูง แต่ตำาแหน่งที่ดีในการวาง ซับวูเฟอร์ต้องอยู่ใกล้กับลำาโพงหน้า โดยหันไปตรงกลางห้อง เล็กน้อยเพื่อลดการสะท้อนกับผนัง เครื่องเล่น DH6530T-F2_BTHALLK_THAI_3862.indd 15 2013-03-27 11:04:33การเชื่อมต่อ การเชื่อมต่อ

การเชื่อมต่อกับโทรทัศน์ ทำาการเชื่อมต่อด้านล่างนี้ โดยขึ้นอยู่กับลักษณะเฉพาะ ของอุปกรณ์ที่ท่านต้องการต่อเข้ากับเครื่องเล่น

โดยขึ้นอยู่กับโทรทัศน์ของท่านและอุปกรณ์อื่นๆ ที่ท่านต้องการต่อเข้ากับเครื่องเล่น ท่านสามารถ ทำาการเชื่อมต่อได้หลายวิธีแต่ให้ท่านเลือกทำาการ เชื่อมต่อด้านล่างนี้เพียงวิธีเดียวเท่านั้น

กรุณาอ้างอิงคู่มือการใช้งานของโทรทัศน์, เครื่องเสียงระบบสเตอริโอหรืออุปกรณ์อื่นๆ ของท่านประกอบเพื่อทำาการเชื่อมต่อที่ถูกต้อง

ตรวจสอบว่าต่อเครื่องเล่นเข้ากับโทรทัศน์โดยตรง แล้วจึงเปิดช่องรับสัญญาณภาพที่ถูกต้องบน โทรทัศน์

ไม่ควรต่อเครื่องเล่นผ่านเครื่องบันทึกวีดีโอเทป ของท่าน ภาพจากแผ่นดีวีดีอาจจะไม่คมชัด เนื่องจากระบบป้องกันการบันทึกของเครื่องบันทึก วีดีโอเทป

ข้อควรระวัง การต่อสายสัญญาณ HDMI ถ้าท่านใช้โทรทัศน์หรือจอมอนิเตอร์ระบบ HDMI ท่านจะสามารถเชื่อมต่อโดยใช้สายสัญญาณ HDMI (ชนิด A, High Speed HDMI

Cable).เชื่อมต่อช่องต่อ HDMI OUT ของเครื่องเล่นไปยังช่องต่อ HDMI IN ของโทรทัศนหรือจอภาพตั้งแหล่งสัญญาณของโทรทัศน์ไว้ที่ HDMI (อ้างอิงคู่มือ การใช้งานของโทรทัศน์ประกอบ)เครื่องเล่นโทรทัศน์

ท่านสามารถเพลิดเพลินไปกับสัญญาณเสียงและ ภาพดิจิตอลไปพร้อมกันได้อย่างเต็มที่

เมื่อท่านใช้สายสัญญาณ HDMI ในการเชื่อมต่อ ท่านสามารถเปลี่ยนความละเอียดของสัญญาณภาพ ที่จ่ายออกได้ (อ้างอิง “การตั้งความละเอียดในการ แสดงภาพ” หน้า 18)

การเปลี่ยนความละเอียดเมื่อเชื่อมต่อแล้ว อาจมีผล ทำาให้ทำางานผิดปกติได้ เพื่อแก้ปัญหาดังกล่าวให้ ปิดเครื่องเล่นและอุปกรณ์ทั้งหมดและเปิดอีกครั้ง

เมื่อเชื่อมต่อ HDMI ที่มีระบบ HDCP และยังไม่ได้ ตรวจทดสอบ จอโทรทัศน์จะเปลี่ยนเป็นสีดำาหรือ สีเขียวหรือมีสัญญาณรบกวนบนจอโทรทัศน์ ให้ ตรวจสอบการเชื่อมต่อ HDMI หรือปลดสาย HDMI

ข้อควรระวัง DH6530T-F2_BTHALLK_THAI_3862.indd 16 2013-03-27 11:04:33การเชื่อมต่อ 17 การเชื่อมต่อ

หากอุปกรณ์ HDMI ที่เชื่อมต่อไม่รับสัญญาณเสียง ที่จ่ายจากเครื่องเล่น เสียงอาจผิดเพี้ยนหรือไม่มี เสียง

เมื่อท่านต่อกับอุปกรณ์ที่รองรับ HDMI หรือ DVI ต้องแน่ใจว่าได้ - ปิดอุปกรณ์ HDMI/DVI และเครื่องเล่นนี้ เปิด อุปกรณ์ HDMI/DVI และปล่อยทิ้งไว้ประมาณ 30 วินาที จากนั้นเปิดเครื่องเล่นนี้ - ต่อไปยังอุปกรณ์รับสัญญาณภาพที่ตั้งไว้สำาหรับ เครื่องเล่นนี้ - ต่อกับอุปกรณ์ที่รองรับสัญญาณภาพ 720x480i (หรือ 576i), 720x480p (หรือ 576p), 1280x720p, 1920x1080i หรือ 1920x1080p

อุปกรณ์ HDMI หรือ DVI บางเครื่องที่รองรับ HDCP

อาจไม่สามารถเล่นกับเครื่องเล่นนี้ได้ - ภาพแสดงไม่ถูกต้องกับอุปกรณ์ที่ไม่มี HDCP - เครื่องเล่นนี้ไม่เล่นและจอโทรทัศน์จะเปลี่ยน ไปเป็นสีดำาหรือสีเขียวหรือมีสัญญาณรบกวน ปรากฏบนจอโทรทัศน์

หากมีสัญญาณรบกวนหรือเส้นรบกวนบน จอโทรทัศน์ ให้ตรวจสอบสาย HDMI และใช้สาย High Speed HDMI

เมื่อเชื่อมต่อชุดอุปกรณ์นี้แกับโทรทัศน์์ LG ที่มีฟังก์ชัน SIMPLINK ผ่านทางการเชื่อมต่อแบบ HDMI ฟังก์ชันบางอย่างของชุดอุปกรณ์นี้จะถูกค วบคุมโดยรีโมทคอนโทรลของโทรทัศน์ ฟังก์ชันที่สามารถควบคุมได้โดยใช้รีโมทคอนโทรลของโทรทัศน์ LG ได้แก่ Play (เล่น), Pause (หยุดชั่วคราว), Scan (สแกน), Skip (ข้าม), Stop (หยุด), Power Off (ปิดเครื่อง) ฯลฯ ดูข้อมูลเพิ่มเติมเกี่ยวกับรายละเอียดของฟังก์ชัน SIMPLINK ได้ในคู่มือือการใช้งานของโทรทัศน์ โทรทัศน์ LG ที่มีฟังก์ชัน SIMPLINK จะมีโลโก้ดังที่แสดงไว้ทางด้านบน การทำางานของฟังก์ชัน SIMPLINK บางอย่างอาจแตกต่างจากวัตถุประสงค์ของท่านและอาจจะใช้ไม่ได้ ทั้งนี้ขึ้นอยู่กับชนิดของแผ่นดิสก์หรือสถานะการเล่นในขณะนั้น

DH6530T-F2_BTHALLK_THAI_3862.indd 17 2013-03-27 11:04:33การเชื่อมต่อ การเชื่อมต่อ

การต่อสัญญาณภาพ ใช้สายสัญญาณภาพต่อจากช่อง VIDEO OUT บนเครื่องเล่น เข้ากับช่องรับสัญญาณภาพบนโทรทัศน์ท่านสามารถรับฟังเสียงผ่านระบบลำาโพงได้ เครื่องเล่น

การตั้งความละเอียดในการแสดงภาพ สามารถตั้งค่าการจ่ายสัญญาณออกของเครื่องทาง ช่อง HDMI OUT ได้หลายแบบ ท่านสามารถเปลี่ยนความละเอียดโดยใช้เมนู [Setup]1. กดปุ่ม

A/D เลือก [Setup] และกดปุ่ม

ENTER เมนู ปรับตั้ง [Setup] จะแสดง3. ใช้ปุ่ม W/S เลือกรายการเลือก [Display] จากนั้นกดปุ่ม

เพื่อเลื่อนไปยังระดับที่สอง4. ใช้ปุ่ม W/S เลือกรายการเลือก [Resolution] จากนั้น กดปุ่ม เพื่อเลื่อนไปยังระดับที่สาม5. ใช้ปุ่ม W/S เลือกรายการเลือก [Resolution] จากนั้น กดปุ่ม

ENTER เพื่อยืนยันการเลือกถ้าโทรทัศน์ท่านไม่ยอมรับความละเอียดที่ท่านตั้งไว้ บนเครื่องเล่น ท่านสามารถตั้งความละเอียดไปที่480p (หรือ 576p) ดังนี้ กดปุ่ม

STOP นานกว่า 5 วินาที

DH6530T-F2_BTHALLK_THAI_3862.indd 18 2013-03-27 11:04:34การเชื่อมต่อ 19การเชื่อมต่อ

ความละเอียดที่แสดงบนจอแสดงข้อมูลอาจแตกต่างจาก ความละเอียดจริงที่จ่ายจริงเนื่องจากประเภทของการเชื่อมต่อ[HDMI OUT]: 1080p, 1080i, 720p และ 480p (หรือ 576p) และ 480i (หรือ 576i)[VIDEO OUT]: 480i (หรือ 576i) การเชื่อมต่ออุปกรณ์ภายนอก การต่อช่องต่อ AUX In ต่อช่องจ่าย Auxiliary ของอุปกรณ์ไปยังช่อง AUX (L/R) INPUTเครื่องเล่นสีแดงสีขาวไปยังช่องจ่ายสัญญาณเสียง เครื่องเล่นของท่าน(โทรทัศน์, เครื่องบันทึก วิดีโอเทป เป็นต้น)ถ้าโทรทัศน์ท่านมีเฉพาะช่องจ่ายสัญญาณเสียง (โมโน) ให้ต่อไปยังช่องต่อด้านซ้าย (สีขาว) ของเครื่องเล่น

DH6530T-F2_BTHALLK_THAI_3862.indd 19 2013-03-27 11:04:34การเชื่อมต่อ

การต่อช่องรับสัญญาณเสียง (PORT. IN) ต่อช่องจ่ายสัญญาณเสียงของเครื่องเล่นพกพา (MP3 หรือ PMP เป็นต้น) ไปยังช่องรับสัญญาณ AUDIO (PORT. IN) เครื่องเล่น MP3 เป็นต้น การรับฟังเพลงจากเครื่องเล่นพกพาหรือ อุปกรณ์ภายนอก เครื่องเล่นนี้สามารถใช้เพล่นเพลงจากเครื่องเล่นพกพาหรือ อุปกรณ์ภายนอกได้หลายชนิด

1. ต่อเครื่องเล่นพกพากับช่องต่อ PORT.IN (PORTABLE IN)

ต่ออุปกรณ์ภายนอกกับช่องต่อ AUX ของเครื่องเล่นนี้

POWER ) เพื่อเปิดเครื่องเล่น

RADIO&INPUT เพื่อเลือกรับสัญญาณ จาก PORTABLE

หรือ AUX (L/R) INPUT

4. เปิดเครื่องเล่นพกพาหรืออุปกรณ์ภายนอกและเริ่มเล่น

การเชื่อมต่อ USB ต่อช่องต่อ USB ของอุปกรณ์เก็บข้อมูล USB (หรือเครื่องเล่น MP3 เป็นต้น) เข้ากับช่องต่อ USB ที่ด้านหน้าเครื่องเล่นนี้ การถอดอุปกรณ์ USB ออกจากเครื่องเล่น

1. เลือกการทำางานเป็นรูปแบบอื่นหรือกดปุ่ม

2. ถอดอุปกรณ์ USB จากเครื่องเล่น

DH6530T-F2_BTHALLK_THAI_3862.indd 20 2013-03-27 11:04:34การเชื่อมต่อ 21 การเชื่อมต่อ

เครื่องเล่น MP3: เครื่องเล่น MP3 แบบแฟลชเมโมรี่

USB Flash Drive: ต้องรองรับ USB2.0 หรือ USB1.1

การทำางาน USB ของเครื่องเล่นอาจไม่รองรับกับอุปกรณ์ USB

ความต้องการของอุปกรณ์ USB

ไม่รองรับอุปกรณ์ซึ่งต้องการโปรแกรมเพิ่มเติมในการ ติดตั้งเพื่อเชื่อมต่อกับคอมพิวเตอร์

อย่าถอดอุปกรณ์ USB ในขณะทำางานอยู่

สำาหรับอุปกรณ์ USB ที่มีความจุขนาดใหญ่ อาจใช้เวลา นานขึ้นเล็กน้อยในการค้นหา

ควรสำารองข้อมูล เพื่อป้องกันข้อมูลสูญหาย

ไม่รองรับการเชื่อมต่อหากท่านใช้สายต่อ USB หรือ HUB

ไม่รองรับไฟล์ระบบ NTFS (รองรับเฉพาะไฟล์ระบบ FAT(16/32)

เครื่องเล่นนี้จะไม่รองรับเมื่อมีจำานวนไฟล์ทั้งหมด 1000 หรือสูงกว่า

ไม่รองรับฮาร์ดิสก์ภายนอก, การ์ดรีดเดอร์, อุปกรณ์ที่มี การล็อคหรืออุปกรณ์ USB แบบฮาร์ดดิสก์

ช่องต่อ USB ของเครื่องเล่นไม่สามารถต่อกับเครื่องคอม พิวเตอร์ได้ เครื่องเล่นไม่สามารถใช้เป็นอุปกรณ์เก็บ ข้อมูลได้ การเชื่อมต่อช่อง OPTICAL In ต่อช่องจ่ายสัญญาณออพติคัลของเครื่องเล่น (หรืออุปกรณ์ ดิจิตอล) ไปยังช่องต่อ OPTICAL IN ไปยังช่องจ่ายสัญญาณ ออพติคัลของอุปกรณ์

DH6530T-F2_BTHALLK_THAI_3862.indd 21 2013-03-27 11:04:353 การตั้งค่าระบบ การเชื่อมต่อ การเชื่อมต่อ

การปรับตั้งระบบ ez ลำาโพงโฮมเธียเตอร์ เพื่อรับฟังเสียงจากโทรทัศน์, เครื่องเล่นดีวีดีและอุปกรณ์ ดิจิตอลแบบ 5.1 (2.1 หรือ 2) ช่องเสียง ถึงแม้จะปิดรูปแบบ หากาท่านกดปุ่ม OPTICAL จากนั้นเปิดเครื่องเล่นและ จะเปลี่ยนไปยังรูปแบบ AUX OPT อัตโนมัติ1. ต่อช่องต่อ OPTICAL IN ของเครื่องเล่นไปยังช่องต่อ OPTICAL OUT ของโทรทัศน์ (หรืออุปกรณ์ดิจิตอล)2. เลือก AUX OPT โดยใช้ปุ่ม OPTICAL เพื่อเลือก AUX OPT โดยตรง3. รับฟังเสียงจากลำาโพง 5.1 (2.1 หรือ 2) ช่องเสียง4. เพื่อออกจาก AUX OPT ให้กดปุ่ม OPTICAL การทำางานนี้จะกลับไปยังระดับที่ผ่านมา การต่อสายอากาศ ต่อสายอากาศ FM ที่จัดมาให้สำาหรับรับฟังวิทยุต่อสายอากาศ FM กับช่องต่อสายอากาศ FMยืดสายอากาศ FM ให้สุด หลังจากต่อสายอากาศ FM แล้ว ให้จัดเป็นแนวตั้ง มากที่สุดเท่าที่เป็นได้

DH6530T-F2_BTHALLK_THAI_3862.indd 22 2013-03-27 11:04:353 การตั้งค่าระบบ การตั้งค่าระบบ 23 การตั้งค่าระบบ

การปรับรายการปรับตั้ง โดยใช้เมนูปรับตั้ง ท่านสามารถปรับรายการต่างๆ ได้ หลากหลายเช่นภาพและเสียง อีกทั้งท่านยังสามารถตั้งภาษาคำาบรรยายใต้ภาพและเมนู ปรับตั้ง ตามที่ท่านต้องการดูหน้า 23 ถึง 27 การปรับตั้งภาษาแสดงบนจอภาพใน ครั้งแรก ระหว่างใช้งานเครื่องเล่นในครั้งแรก เมนูปรับตั้งภาษา จะแสดงบนจอโทรทัศน์ ท่านต้องทำาการตั้งภาษาในครั้งแรก ก่อนที่จะใช้งานเครื่องเล่น ภาษาอังกฤษจะถูกตั้งไว้เป็นภาษา ค่าเริ่มต้น

POWER ) เพื่อเปิดเครื่องเล่น เมนูปรับตั้ง ภาษาจะแสดงบนจอโทรทัศน์

WSAD เลือกภาษาจากนั้นกดปุ่ม

ENTER เมนูแจ้งยืนยันจะแสดง

เลือก [Enter] จากนั้นกดปุ่ม

เสร็จการปรับตั้งภาษา แสดงเมนูปรับตั้งและการออกจากเมนู

แสดงการปรับตั้ง [Setup]

RETURN เพื่อออกจาก เมนูปรับตั้ง [Setup] เกี่ยวกับข้อแนะนำาเมนูในการปรับตั้ง เมนู ปุ่ม ใช้งาน

เลื่อนไปยังระดับที่ผ่านมา

เลื่อนไปยังระดับถัดไป หรือเลือกเมนู

RETURN ออกจากเมนูปรับตั้ง [Setup]

DH6530T-F2_BTHALLK_THAI_3862.indd 23 2013-03-27 11:04:35การตั้งค่าระบบ

Language (เมนูภาษา) Menu Language (เมนูภาษา) เลือกภาษาสำาหรับเมนูปรับตั้งและจากนั้นบนจอโทรทัศน์ Disc Audio / Disc Subtitle / Disc Menu (เมนูเสียงพากย์/ คำาบรรยายใต้ภาพ/แผ่นดิสก์) เลือกภาษาที่ต้องการสำาหรับเสียงพากย์, คำาบรรยายใต้ภาพ, และเมนูแผ่นดิสก์ [Original] อ้างอิงตามภาษาต้นฉบับที่บันทึกในแผ่นดิสก์ [Other] เพื่อเลือกภาษาอื่น กดปุ่มตัวเลขและจากนั้นกดปุ่ม

ENTER เพื่อใส่ตัวเลขรหัสภาษา 4 หลักในหน้า 40 หากท่านใส่รหัสภาษาผิด

CLEAR [Off (สำาหรับปิดคำาบรรยายใต้ภาพ)] ปิดคำาบรรยายใต้ภาพ Display (การแสดงภาพ) TV Aspect (อัตราส่วนแสดงภาพ) เลือกอัตราส่วนแสดงภาพให้ตรงกับจอโทรทัศน์ที่ท่านใช้ [4:3] เลือกเมื่อต่อกับโทรทัศน์แบบมาตรฐาน 4:3 [16:9] เลือกเมื่อต่อกับโทรทัศน์จอกว้าง 16:9 Display Mode (รูปแบบการแสดงภาพ) ปรับตั้งรูปแบบการแสดงภาพเฉพาะเมื่อตั้งสัดส่วนการแสดง ภาพไปที่ 4:3 [Letterbox] แสดงภาพจอกว้างจะมีแถบดำาที่ด้านบนและล่างของ จอโทรทัศน์ [Panscan] แสดงภาพแบบจอกว้างอัตโนมัติตามจอโทรทัศน์และ ตัดส่วนที่ไม่พอดีของภาพออก (หากแผ่นดิสก์/ไฟล์นั้น ไม่รองรับระบบ Pan Scan ภาพจะแสดงแบบ Letterbox แทน] Resolution (ความละเอียด) ตั้งค่าการจ่ายสัญญาณออกทางช่อง HDMI video อ้างอิง “การตั้งความละเอียดในการแสดงภาพ” หน้า 18 [Auto] หากช่องต่อ HDMI OUT ต่อกับโทรทัศน์ที่รองรับการ แสดงข้อมูล (EDID), จะเลือกความละเอียดที่ดีที่สุดกับ โทรทัศน์ที่เชื่อมต่อ ถ้าได้เชื่อมต่อเพียงช่อง VIDEO OUTให้เปลี่ยนค่าความละเอียด (resolutions) เป็น 480i (หรือ 576i) ให้เป็นค่าความละเอียดตั้งต้น [1080p] จ่ายสัญญาณภาพโปรเกรสซีฟ 1080 เส้น [1080i] จ่ายสัญญาณภาพอินเทอร์เลช 1080 เส้น [720p] จ่ายสัญญาณภาพโปรเกรสซีฟ 720 เส้น [480p (หรือ 576p)] จ่ายสัญญาณภาพโปรเกรสซีฟ 480 (หรือ 576) เส้น [480i (หรือ 576i)] จ่ายสัญญาณภาพอินเทอร์เลช 480 (หรือ 576) เส้น DH6530T-F2_BTHALLK_THAI_3862.indd 24 2013-03-27 11:04:3525 การตั้งค่าระบบ

5.1 Speaker Setup (ปรับตั้งลำาโพง 5.1 ช่องเสียง)

ทำาตามขั้นตอนการปรับตั้งสำาหรับเสียงรอบทิศทาง 5.1 ช่องเสียง

1. เลือก [5.1 Speaker Setup] ในเมนูเสียง [Audio]

เมนู [5.1 SPEAKER] จะปรากฏขึ้น

เลือกลำาโพงที่ต้องการ

4. ปรับรายการเลือกด้วยปุ่ม

RETURN เพื่อกลับไปยังเมนูที่ผ่านมา การเลือกลำาโพง [Speaker] เลือกลำาโพงที่ท่านต้องการปรับ การปรับตั้งบางแบบไม่สามารถทำาได้ตามข้อตกลง ในการอนุญาตของ Dolby Digital

ขนาด [Size] ปรับตั้งลำาโพงแบบตายตัว ไม่สามารถเปลี่ยนการปรับตั้งได้ ระดับความดัง [Volume] ปรับระดับเอาท์พุทของลำาโพงแต่ละตัว ระยะห่าง [Distance] ปรับระยะห่างระหว่างลำาโพงแต่ละตัวและจุดรับฟัง การทดสอบ [Test] เลือก [Speaker Test Start] โดยใช้ปุ่ม

ENTER อีกครั้งเพื่อหยุด ปรับระดับเสียงให้ตรงกับระดับ เสียงสัญญาณทดสอบที่บันทึกไว้ในเครื่องเล่น การตั้งค่าระบบ DH6530T-F2_BTHALLK_THAI_3862.indd 25 2013-03-27 11:04:35การตั้งค่าระบบ

ระบบ DRC (Dynamic Range Control) ให้เสียงที่แจ่มใสเมื่อลดระดับเสียงลง (เฉพาะระบบ Dolby Digital เท่านั้น) ตั้งไว้ที่ [On] เพื่อใช้เอฟเฟกต์นี้ Vocal (เสียงร้อง) เลือกที่ [On] เพื่อรวมช่องเสียงคาราโอเกะเป็นเสียงสเตอริโอ ปกติ ฟังก์ชันนี้จะมีผลเมื่อใช้แผ่นดีวีดีคาราโอเกะแบบหลายช่องสัญญาณ

HD AV Sync บางครั้งโทรทัศน์ดิจิตอลอาจเกิดภาพที่แสดงและเสียง ไม่ตรงกัน ถ้าหากกรณีนี้เกิดขึ้นท่านสามารถชดเชย โดยการ ปรับตั้งการหน่วงเวลาของเสียงเพื่อให้ตรงกับภาพ ซึ่งเรียกว่า ระบบ HD AV Sync ใช้ปุ่ม

เพื่อเลื่อนขึ้นและลงในช่วงเวลา หน่วงเสียง ซึ่งท่านสามารถตั้งได้ระหว่าง 0 ถึง 300 ส่วน ต่อวินาที Semi Karaoke เมื่อสิ้นสุดชาปเตอร์/ไตเติ้ล/แทร็ค การทำางานนี้จะแสดง คะแนนบนจอโทรทัศน์พร้อมเสียงแตร [On] เมื่อท่านร้องเพลงจบ จะปรากฏคะแนนหน้าจอโทรทัศน์ [Off] เสียงแตรและคะแนนจะไม่แสดงบนจอโทรทัศน์

แผ่นดีวีดี, ดีวีดีคาราโอเกะที่มีมากกว่า 2 แทร็ค สามารถใช้การทำางานนี้ได้

เมื่อท่านชมภาพยนตร์ ให้ปิดระบบ Semi Karaoke ในเมนูปรับตั้งหรือสนุกโดยไม่ต้องต่อไมโครโฟน กับช่อง MIC หากมีเสียงแตรและคะแนนปรากฏขึ้น ระหว่างเปลี่ยนชาปเตอร์

การทำางานนี้ใช้ได้เฉพาะในโหมด DVD/CD

ระบบ Semi Karaoke ใช้ได้เฉพาะเมื่อต่อไมโครโฟน ไว้เท่านั้น

Lock (เมนูล็อค) (Parental Control) ปรับตั้งรหัสภูมิภาคในครั้งแรก เมื่อท่านใช้เครื่องเล่นนี้ในครั้งแรก ท่านต้องตั้งรหัสภูมิภาค

1. เลือกเมนูล็อค [Lock] และจากนั้นกดปุ่ม

เพื่อเข้ารายการเลือก [Lock] ท่านต้องใส่รหัสผ่านที่ท่าน ได้ตั้งไว้ ใส่รหัสผ่านและกดปุ่ม

ENTER ใส่อีกครั้ง และกดปุ่ม

ENTER เพื่อตรวจสอบ หากท่านใส่ผิด ก่อนกดปุ่ม

3. เลือกตัวอักษรแรกด้วยปุ่ม

ENTER และเลือกอักษรที่สองด้วยปุ่ม

ENTER เพื่อยืนยันรหัสภูมิภาคที่เลือก Rating (การจัดลำาดับ) จำากัดการเล่นแผ่นดิสก์ตามระดับของเนื้อหาภายในแผ่น (แผ่นดิสก์บางแผ่นก็ไม่ได้กำาหนดระดับผู้ชมไว้)

1. เลือก [Rating] จากเมนูล็อค [Lock] จากนั้นกดปุ่ม

2. Iใส่รหัสผ่านและกดปุ่ม

3. เลือกระดับจาก 1 ถึง 8 ด้วยปุ่ม

[Rating 1-8] ระดับหนึ่ง (1) จะจำากัดการเล่นมากที่สุด และระดับแปด (8) จะจำากัดการเล่นน้อยที่สุด [Unlock] ถ้าท่านเลือก ‘Unlock’ การจำากัดการเล่นจะไม่ทำางานและ เครื่องเล่นจะเล่นแผ่นดิสก์ทุกแผ่น

ENTER เพื่อยันยันระดับที่ท่านเลือก DH6530T-F2_BTHALLK_THAI_3862.indd 26 2013-03-27 11:04:35การตั้งค่าระบบ 27 การตั้งค่าระบบ

Password (รหัสผ่าน) ท่านสามารถกำาหนด, เปลี่ยนหรือลบรหัสผ่านได้

1. เลือก [Password] ในเมนูล็อค [Lock] และกดปุ่ม

3. ใส่รหัสผ่านและกดปุ่ม

เพื่อเปลี่ยนรหัสผ่าน กดปุ่ม

ENTER เมื่อรายการเลือก [Option] เป็นแถบสว่าง ใส่รหัสผ่านและกดปุ่ม

ENTER ใส่รหัสอีกครั้งและ

HOME เพื่อออกจากเมนู หากท่านลืมรหัสผ่านท่านสามารถลบด้วยวิธีดังนี้

1. เลือกเมนู [Setup] ใน [Home Menu]

2. ใส่ตัวเลข 6 หลัก “210499” และกดปุ่ม

ENTER รหัสผ่านจะถูกลบไป

Area Code (รหัสภูมิภาค) ใส่รหัสภูมิภาคซึ่งเป็นรหัสมาตรฐานที่ใช้กับแผ่นดีวีดี ดูจาก ตารางหน้า 39

1. เลือกรหัสภูมิภาค [Area Code] จากเมนูล็อค [Lock] จากนั้นกดปุ่ม

2. ใส่รหัสผ่านและกดปุ่ม

3. เลือกตัวอักษรแรกด้วยปุ่ม

ENTER และเลือกอักษรที่สองด้วยปุ่ม

ENTER เพื่อยืนยันรหัสภูมิภาคที่เลือก Others (เมนูอื่นๆ) DivX(R) VOD เกี่ยวกับวิดีโอ DIVX: DivX

เป็นรูปแบบวิดีโอดิจิตอลที่สร้างขึ้นโดย DivX, LLC, บริษัทย่อยของ Rovi Corporation ชุดอุปกรณ์นี้เป็นอุปกรณ์ที่ได้รับการรับรอง DivX Certified

อย่างเป็นทางการว่าสามารถเล่นวิดีโอ DivX ได้ หากต้องการข้อมูลเพิ่มเติมหรือต้องการเครื่องมือซอฟต์แวร์สำาหรับแปลงไฟล์ของท่านให้เป็นวิดีโอ DivX โปรดเยี่ยมชมที่ divx.com เกี่ยวกับ DIVX VIDEO-ON-DEMAND: จะต้องลงทะเบียนอุปกรณ์ที่ได้รับการรับรอง DivX Certified

เครื่องนี้ เพื่อให้สามารถเล่นภาพยนตร์ DivX Video-on-Demand (VOD) ที่สั่งซื้อมาได้ หากต้องการทราบรหัสการลงทะเบียน ให้ไปที่ส่วน DivX VOD ในเมนูการตั้งค่าอุปกรณ์ของท่าน ไปที่ vod.divx.com เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับวิธีลงทะเบียนให้เสร็จสมบูรณ์ [Register] แสดงรหัสการลงทะเบียนของเครื่องเล่นของท่าน [Deregister] ปิดการทำางานของเครื่องเล่นของท่านและแสดงรหัสการปิด

ภาพยนตร์ทั้งหมดที่ดาวน์โหลดจาก DivX VOD สามารถเล่นได้เฉพาะกับเครื่องเล่นนี้เท่านั้น

DH6530T-F2_BTHALLK_THAI_3862.indd 27 2013-03-27 11:04:354 การใช้งาน

2. เลือกรายการเลือกด้วยปุ่ม

ENTER จากนั้นเลือกรายการเลือกจากเมนู [Music] – แสดงเมนูเพลง [Music] [Movie] – เริ่มเล่นภาพยนตร์หรือแสดงเมนูภาพยนตร์ [Movie] [Photo] – แสดงเมนูภาพ [Photo] [Setup] – แสดงเมนูปรับตั้ง [Setup] ท่านไม่สามารถเลือกรายการ [Music], [Movie] หรือ [Photo] เมื่อไม่ได้ต่ออุปกรณ์ USB หรือไม่ได้ใส่แผ่นดิสก์

OPEN/CLOSE เพื่อใส่แผ่นดิสก์หรือต่อ อุปกรณ์ USB เข้ากับช่องต่อ USB

เลือกรายการเลือกด้วยปุ่ม

ถ้าท่านเลือกรายการเลือก [Movie], [Photo] หรือ [Music] เมื่อต่ออุปกรณ์ตั้งแต่ 2 แบบขึ้นไป จะแสดง รายการตามภาพด้านล่าง ให้เลือกสื่อที่ต้องการจากนั้น กดปุ่ม

ENTER จากนั้นเลือกรายการเลือก

ซีดีเพลงและแผ่น DVD-ROM ส่วนใหญ่ จะเริ่มเล่น อัตโนมัติ

เครื่องเล่นจะเล่นไฟล์เพลงที่อยู่ในอุปกรณ์เก็บข้อมูล USB หรือแผ่นดิสก์อัตโนมัติ

DTS ไม่รองรับ ในกรณีของรูปแบบเสียง DTS เสียงนั้นไม่ใช่เอ้าท์พุต

DH6530T-F2_BTHALLK_THAI_3862.indd 28 2013-03-27 11:04:35การใช้งาน 29การใช้งาน เพื่อ ใช้หยุดเล่น กดปุ่ม STOP

หยุดเล่นชั่วคราวกดปุ่ม PAUSE/STEP เล่นแบ บภาพต่อภาพกดปุ่ม PAUSE/STEP ซ้ำาๆ เพื่อเล่นแบบภาพต่อภาพ (เฉพาะ DVD, DivX เท่านั้น)ข้ามไปยังชาปเตอร์/ แทร็ค/ไฟล์ ที่ผ่านมาหรือ ถัดไประหว่างเล่น กดปุ่ม C/ V SKIP เพื่อไปชาปเตอร์/แทร็ค/ ไฟล์ถัดไปหรือกลับไปยังจุดเริ่มต้น ของชาปเตอร์/แทร็ค/ไฟล์ปัจจุบันกดปุ่ม SKIP สองครั้งสั้นๆ เพื่อข้ามกลับไปยังชาปเตอร์/แทร็ค/ไฟล์ที่ผ่านมาหาตำาแหน่งอย่างเร็ว โดยเล่นไฟล์ ไปข้างหน้าเร็ว หรือไปข้างหลัง อย่างเร็วระหว่างเล่น กดปุ่ม

SCAN ซ้ำาๆ เพื่อเลือกความเร็ว การค้นหาที่ต้องการเพื่อกลับไปความเร็วตามปกติ กดปุ่ม

เล่นซ้ำา หรือ เล่นสุ่มลำาดับกดปุ่ม REPEAT ซ้ำาๆ และจะเล่นซ้ำาหรือเล่นสุ่มลำาดับ ไตเติ้ล, ชาปเตอร์,หรือแทร็ค ปัจจุบัน- DVD : Chapter/ Title/ Off- DivX : Title/ All/ Off- Audio CD/ MP3/ WMA : Track/ All/ Random/ Offลดความเร็ว ในการเล่นขณะหยุดเล่นชั่วคราว กดปุ่ม SLOW (

) เพื่อเลือก ความเร็วที่ต้องการ (เฉพาะ DVD, DivX เท่านั้น) ไฟล์ DivX ไม่สามารถ เล่นภาพช้าถอยหลังได้ การใช้งานทั่วไป แสดงข้อมูลแผ่นดิสก์บนจอโทรทัศน์ ท่านสามารถแสดงข้อมูลต่างๆ เกี่ยวกับแผ่นดิสก์บน หน้าจอโทรทัศน์1. กดปุ่ม

INFO/DISPLAY เพื่อแสดงข้อมูลการเล่นต่างๆ รายการที่แสดงจะแตกต่างกันไปขึ้นอยู่กับชนิดของ แผ่นดิสก์หรือสถานะการเล่น2. ท่านสามารถเลือกรายการโดยกดปุ่ม และเปลี่ยน

หรือเลือกปรับตั้งโดยกดปุ่ม Title – หมายเลขไตเติ้ลปัจจุบัน/จำานวนไตเติ้ลทั้งหมดChapter – หมายเลขชาปเตอร์ปัจจุบัน/จำานวนชาปเตอร์ ทั้งหมดTime – เวลาที่เล่นผ่านไปAudio – เลือกภาษาเสียงพากย์หรือช่องเสียงSubtitle – เลือกคำาบรรยายใต้ภาพAngle – เลือกมุมกล้อง/จำานวนมุมกล้องทั้งหมดถ้าไม่กดปุ่มใดๆ สักครู่ ข้อมูลที่แสดงบนจอโทรทัศน์ จะหายไป

DH6530T-F2_BTHALLK_THAI_3862.indd 29 2013-03-27 11:04:35การใช้งาน

เมื่อท่านเล่นดีวีดีที่ประกอบด้วยหลายเมนู ท่านสามารถเลือก เมนูที่ท่านต้องการจากเมนู1. กดปุ่ม DISC MENU เมนูแผ่นดิสก์จะแสดง2. ใช้ปุ่ม WSAD เลือกเมนู3. กดปุ่ม

PLAY, MONO/STEREO เพื่อยืนยัน

การแสดงไตเติ้ลดีวีดี

เมื่อท่านเล่นดีวีดีที่ประกอบด้วยหลายเมนู ท่านสามารถเลือก ไตเติ้ลที่ท่านต้องการจากเมนู1. กดปุ่ม TITLE เมนูแผ่นดิสก์จะแสดง2. ใช้ปุ่ม WSAD เลือกเมนู3. กดปุ่ม

PLAY, MONO/STEREO เพื่อยืนยัน

การเล่นด้วยความเร็ว 1.5 เท่า

ด้วยความเร็ว 1.5 เท่าทำาให้ท่านรับชมภาพและรับฟังเสียง ได้อย่างรวดเร็วกว่าการเล่นที่ความเร็วปกติ1. ระหว่างเล่น กดปุ่ม

PLAY, MONO/STEREO เพื่อเล่นด้วยความเร็ว 1.5 เท่า เครื่องหมาย “

X1.5” จะแสดงบนจอโทรทัศน์2. กดปุ่ม

PLAY, MONO/STEREO อีกครั้งเพื่อออก

ระบบถนอมจอภาพ ระบบถนอมจอภาพจะทำางานเมื่อท่านปล่อยเครื่องเล่นทิ้งไว้ ในขณะหยุดเล่นประมาณ 5 นาที การเล่นจากช่วงเวลาที่กำาหนด

เพื่อเริ่มเล่นจากช่วงเวลาที่กำาหนดบนไฟล์หรือไตเติ้ล1. กดปุ่ม I

INFO/DISPLAY ระหว่างเล่น2. ช้ปุ่ม เพื่อเลือกสัญลักษณ์นาฬิกาและเครื่องหมาย“--:--:--” จะปรากฏ3. ใส่เวลาที่ต้องการเริ่มเล่นเป็นชั่วโมง, นาทีและวินาที จากด้านซ้ายไปขวา หากท่านใส่ตัวเลขผิด ให้กดปุ่ม CLEAR เพื่อลบตัวเลขที่ใส่ จากนั้นใส่ตัวเลขที่ถูกต้อง ตัวอย่าง เพื่อหาฉากที่ 1 ชั่วโมง 10 นาทีและ 20 วินาที ให้ใส่ “11020” ด้วยปุ่มตัวเลข4. กดปุ่ม

ENTER เพื่อยืนยัน จะเริ่มเล่นจากเวลาที่เลือก การเล่นซ้ำา ryut เครื่องเล่นจะบันทึกตำาแหน่งที่ท่านกดปุ่ม

STOP ขึ้นอยู่กับแผ่นดิสก์ หากเครื่องหมาย “ (หยุดเล่นซ้ำา)” ปรากฏบน จอโทรทัศน์ชั่วครู่ ให้กดปุ่ม

PLAY, MONO/STEREO เพื่อเล่นตามปกติ (จากตำาแหน่งฉาก)ถ้าท่านกดปุ่ม

STOP สองครั้งหรือไม่ได้ใส่แผ่นดิสก์ เครื่องหมาย “

(หยุดสมบูรณ์) ปรากฏบนจอโทรทัศน์ เครื่องเล่นจะลบตำาแหน่งที่หยุดเล่น

ตำาแหน่งที่เล่นซ้ำาอาจจะลบไปเมื่อกดปุ่มเหล่านี้ (เช่น ปุ่ม 1/!

ฟังก์ชันนี้อาจไม่สามารถใช้งานได้ กับดิสก์บางแผ่นหรือชื่อเรื่อง/แทร็ก

การเปลี่ยนหน้าแสดงรหัสคำาบรรยาย

หากคำาบรรยายที่ปรากฏขึ้นไม่ถูกต้อง ท่านสามารถเปลี่ยนหน้าแสดงรหัสคำาบรรยายใต้ภาพ เพื่อดูไฟล์คำาบรรยายได้อย่างถูกต้อง1. ในระหว่างการเล่น ให้กดปุ่ม

INFO/DISPLAY เพื่อแสดงการแสดงผลบนหน้าจอ2. ใช้ เพื่อเลือกตัวเลือก [Code Page]3. ใช้ เพื่อเลือกตัวเลือกรหัสที่ต้องการ4. กดปุ่ม

RETURN เพื่อออกจากการแสดงผลบนหน้าจอDH6530T-F2_BTHALLK_THAI_3862.indd 30 2013-03-27 11:04:35การใช้งาน 31การใช้งาน

ด้วยการทำาเครื่องหมายทำาให้ท่านเก็บไฟล์ที่ท่านชอบจาก แผ่นดิสก์หรืออุปกรณ์ USB ไว้ในหน่วยความจำาของเครื่อง1. เลือก [Music] ใน [Home Menu]กลับไปยังโฟลเดอร์ที่สูงกว่า (MP3/WMA เท่านั้น)เลื่อนไปยังรายการไฟล์ที่ผ่านมาหรือถัดไปเลือกแทร็ค/ไฟล์ทั้งหมดไม่เลือกแทร็ค/ไฟล์ทั้งหมดข้อมูลไฟล์จะแสดงให้ตรงกับข้อมูลข้อมูล ID3TAG บนไฟล์เพลงอย่างถูกต้อง (MP3 เท่านั้น)2. เลือกเพลงที่ต้องการจากรายการด้วยปุ่ม จากนั้น กดปุ่ม MARKER เพื่อแสดงเครื่องหมายบนรายการ3. กดปุ่ม

แสดงรูปแบบการเล่น4. เลือกรูปแบบการเล่นโดยใช้ปุ่ม

ENTER [Mark Play]เล่นที่ทำาเครื่องหมายไว้[Current Play]เล่นตามปกติถ้าท่านต้องการเลือกไฟล์ทั้งหมดในรายการ ให้เลือก [Select All] และกดปุ่ม

การทำายกเลิก การเลือกไฟล์

เลือกแทร็คที่ท่านต้องการลบจากไฟล์ที่ทำา เครื่องหมาย2. กดปุ่ม MARKER

การลบเครื่องหมายทั้งหมด WSAD เลือก [Deselect All] จากนั้นกดปุ่ม

ENTER ในรายการแก้ไขเครื่องหมายจะถูกลบไปเมื่อนำาแผ่นดิสก์หรืออุปกรณ์ USB ออก เครื่องเล่นจะเปลี่ยนไปยังสถานะเตรียมพร้อม หรือเปลี่ยนไปยังสถานะการทำางานอื่น

เครื่องเล่นนี้สามารถเล่นแผ่นดิสก์ที่มีไฟล์ภาพนิ่ง

1. เลือก [Photo] ใน [Home Menu] และกด

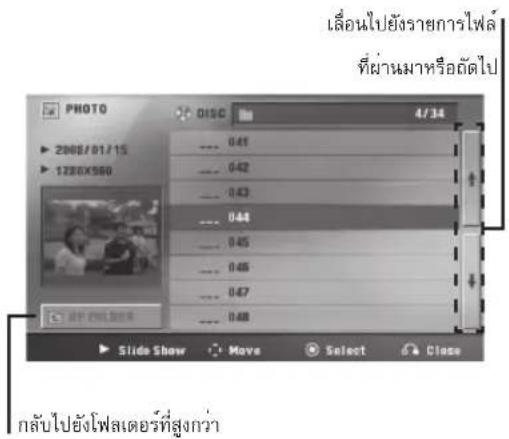

เลื่อนไปยังรายการไฟล์ ที่ผ่านมาหรือถัดไป กลับไปยังโฟลเดอร์ที่สูงกว่า

เพื่อเลือกโฟลเดอร์ และจากนั้นกดปุ่ม

3. ถ้าท่านต้องการชมภาพแบบสไลด์ กดปุ่ม

เป็นแถบสว่างและกดปุ่ม

เกี่ยวกับเมนูช่วยเหลือในเมนูภาพนิ่ง [Photo] เมนู ปุ่ม ใช้เพื่อ

PLAY, MONO/ STEREO ดูภาพแบบสไลด์ wsad Move WSAD เลื่อนไปยังไฟล์อื่น

ENTER รับชมไฟล์บางส่วน

RETURN ย้อนกลับไปยัง [Home Menu]. เกี่ยวกับเมนูช่วยเหลือในแบบแสดงเต็มจอ เมนู ปุ่ม ใช้เพื่อ Menu

INFO/ DISPLAY แสดงรายการเลือก ของเมนู a/d Prev./ Next A/D เลื่อนไปยังไฟล์อื่น

RETURN กลับไปยังเมนูภาพ นิ่ง [Photo] รายการเลือกขณะรับชมภาพนิ่ง ท่านสามารถใช้รายการเลือกได้หลากหลายในระหว่างรับชม ภาพนิ่งแบบเต็มจอภาพ

1. ขณะรับชมภาพนิ่งแบบเต็มจอภาพ ให้กดปุ่ม

INFO/DISPLAY เพื่อแสดงเมนูรายการเลือก

WSAD เลือกรายการเลือก

ภาพนิ่งปัจจุบัน/จำานวนภาพนิ่งทั้งหมด

เพื่อรับชมภาพนิ่งที่ผา่ นมา/ถัดไป

ENTER เพื่อเริ่มเล่นหรือหยุดเล่นภาพแบบสไลด์

เลือกเลื่อนความเร็วระหว่างแสดงภาพนิ่งแบบสไลด์

ENTER เพื่อกลับไปเมนูภาพ [Photo] DH6530T-F2_BTHALLK_THAI_3862.indd 32 2013-03-27 11:04:36การใช้งาน 33การใช้งาน

การตั้งเวลาปิดเครื่องเล่น กดปุ่ม SLEEP หนึ่งครั้งหรือหลายครั้งเพื่อเลือกเลื่อนเวลา ระหว่าง 10 และ 180 นาที หลังจากนั้นเครื่องเล่นจะปิดกดปุ่ม SLEEP เพื่อดูเวลาที่เหลืออยู่กดปุ่ม SLEEP ยกเลิกการตั้งเวลาปิดเครื่องเล่น ทำาซ้ำากระทั่ง “SLEEP 10” แสดง และจากนั้นกดปุ่ม SLEEP อีกครั้ง ขณะที่ “SLEEP 10” แสดงท่านสามารถตรวจดูเวลาที่เหลือก่อนที่เครื่องจะปิดกดปุ่ม SLEEP เวลาที่เหลือจะแสดงที่จอแสดงข้อมูล

การลดความสว่างของจอแสดงข้อมูล กดปุ่ม SLEEP หนึ่งครั้ง ที่จอแสดงข้อมูลความสว่างจะลด ลงครึ่งหนึ่ง เพื่อยกเลิก กดปุ่ม SLEEP ซ้ำาๆ กระทั่งสว่าง ปกติ การปิดเสียงชั่วคราว MUTE เพื่อปิดเสียงเครื่องเล่นชั่วคราวท่านสามารถปิดเสียงเครื่องเล่นชั่วคราว เช่นรับโทรศัพท์, แสดง MUTE ที่จอแสดงข้อมูล ระบบบันทึกฉากสุดท้ายที่เล่น

เครื่องเล่นนี้จะบันทึกฉากสุดท้ายจากแผ่นดิสก์ล่าสุดที่รับชม ฉากสุดท้ายจะยังคงอยู่ในหน่วยความจำาถึงแม้ท่านจะนำา แผ่นดิสก์ออกจากเครื่องเล่นหรือปิดเครื่องเล่น หากท่านใส่ แผ่นดิสก์นั้นอีกครั้งซึ่งมีฉากสุดท้ายบันทึกไว้ จะเริ่มเล่นจาก ฉากนั้นอัตโนมัติ การนำาพลังงานไฟฟ้ากลับมาใหม่ – ทางเลือก

หากมีการตัดกระแสไฟฟ้าอย่างกะทันหัน ให้เปิดเครื่องและเครื่องจะเล่นในจุดที่กำาลังเล่นก่อน ไฟฟ้าดับ การเลือกระบบ - เลือกได้ ท่านจะต้องเลือกโหมดของระบบที่เหมาะสมกับระบบโทรทัศน์ของท่าน กดปุ่ม

PAUSE/STEP ค้างไว้นานกว่า 5 วินาที เพื่อให้สามารถเลือกระบบในเมนู [Home Menu] ได้หากได้ต่ออุปกรณ์ USB หรือใส่แผ่นดิสก์ การทำางาน นี้จะไม่ทำางาน

การปรับตั้งลำาโพง ท่านสามารถปรับระดับเสียงของแต่ละลำาโพง1. กดปุ่ม SPEAKER LEVEL ซ้ำาๆ เพื่อเลือกลำาโพงที่จะ ปรับตั้ง2. กดปุ่ม VOL -/+ เพื่อปรับระดับเสียงของลำาโพงที่เลือก ขณะที่เมนูปรับตั้งระดับแสดงบนจอแสดงข้อมูล3. ทำาซ้ำาและปรับระดับเสียงลำาโพงอื่น การลดเสียงร้อง ท่านสามารถสนุกไปกับระบบคาราโอเกะโดยลดเสียงร้อง ของเพลงจากหลายแหล่งสัญญาณ (เช่น MP3/WMA/CD) กดปุ่ม VOCAL FADER และ “FADE ON” จะแสดงที่ จอแสดงข้อมูลกดปุ่ม VOCAL FADER อีกครั้ง เพื่อยกเลิกคุณภาพของ VOCAL FADER อาจแตกต่างกันขึ้นอยู่กับ สถานะในการบันทึกไฟล์เพลง

การทำางานนี้ใช้ได้เฉพาะเมื่อต่อไมโครโฟน

ไม่สามารถใช้กับแหล่งสัญญาณโมโนได้

ปิดเครื่องอัตโนมัติ อุปกรณ์จะปิดตนเองโดยอัตโนมัติเพื่อประหยัดไฟในกรณีที่อุปก รณ์หลักไม่ได้เชื่อมต่อกับอุปกรณ์ภายนอกนานกว่า 25 นาที และอุปกรณ์นี้จะปิดทำางานภายในหกชั่วโมงหลังจากเชื่อมต่อชุดอุปก รณ์หลักเข้ากับอุปกรณ์อื่นด้วยอินพุตอานาล็อกDH6530T-F2_BTHALLK_THAI_3862.indd 33 2013-03-27 11:04:36การใช้งาน

การใช้งานวิทยุ โปรดแน่ใจว่าได้มีการเชื่อมต่อเสาอากาศ FM (อ้างอิงหน้า 22) เพื่อรับฟังวิทยุ

RADIO&INPUT กระทั่ง FM แสดงบนจอ แสดงข้อมูล จะปรับไปยังสถานีสุดท้ายที่รับฟัง

ค้างไว้ประมาณ 2 วินาที กระทั่งเครื่องหมายแสดงสถานะความถี่เริ่มเปลี่ยน จากนั้นปล่อยปุ่ม การค้นหาจะหยุดเมื่อเครื่องเล่นรับ สถานีวิทยะได้

3. ปรับระดับเสียงด้วยการกดปุ่ม

VOL(-/+) ซ้ำาหลายๆ ครั้ง การบันทึกสถานีวิทยุ ท่านสามารถบันทึกสถานีวิทยุ FM ไว้ล่วงหน้าได้ถึง 50 สถานี ก่อนปรับหาสถานี ท่านควรลดระดับเสียงลงแล้ว

RADIO&INPUT กระทั้ง FM แสดงบนจอ แสดงข้อมูล

TUNING (-/+) เลือกความถี่ที่ต้องการ

ENTER . หมายเลขที่ตั้งไว้จะกะพริบบนจอ แสดงข้อมูล

PRESET (-/+) เพื่อเลือกหมายเลขที่ต้องการตั้ง

สถานีวิทยุจะถูกบันทึกไว้

6. ทำาซ้ำาขั้นตอนที่ 2 ถึง 5 สำาหรับบันทึกสถานีอื่นๆ

การลบสถานีวิทยุที่บันทึกไว้ทั้งหมด

CLEAR ค้างไว้นาน 2 วินาที “ERASE ALL” จะกะพริบบนจอแสดงข้อมูล

CLEAR เพื่อลบสถานีที่บันทึกไว้ทั้งหมด การลบสถานีวิทยุที่บันทึกไว้

PRESET -/+ เพื่อเลือกหมายเลขสถานีที่ท่าน ต้องการลบ

CLEAR หมายเลขที่บันทึกสถานีไว้จะกะพริบที่ จอแสดงข้อมูล

CLEAR อีกครั้ง เพื่อลบหมายเลขสถานีที่เลือก การเพิ่มประสิทธิภาพในการรับวิทยุ FM

บนรีโมท คอนโทรล ภาครับจะเปลี่ยนจากระบบสเตอริโอไปเป็นระบบโมโนและ การรับสัญญาณจะชัดเจนยิ่งขึ้น DH6530T-F2_BTHALLK_THAI_3862.indd 34 2013-03-27 11:04:36การใช้งาน 35การใช้งาน

การปรับตั้งเสียง การปรับตั้งเสียงรอบทิศทาง เครื่องเล่นนี้ได้จัดเตรียมสนามเสียงสำาหรับเสียงรอบทิศทาง ไว้หลากหลายรูปแบบ ท่านสามารถเลือกรูปแบบเสียงโดย กดปุ่ม SOUND EFFECTท่านสามารถเปลี่ยน SOUND EFFECT ด้วยปุ่มลูกศร ขณะที่ข้อมูลเสียงเอฟเฟ็คจะแสดงรายการแสดงสำาหรับเอฟเฟ็คเสียงจะแตกต่างกันไปขึ้นอยู่กับ แหล่งสัญญาณเสียงและเอฟเฟ็คจอแสดงข้อมูล คำาอธิบายNAT PLUSท่านสามารถเพลิดเพลินกับเสียง แบบ 5.1 ช่องเสียงNATURAL ท่านสามารถสนุกไปกับเสียงนุ่ม สบายและเป็นธรรมชาติ POP CLASSIC JAZZ ROCK รายการนี้จะให้เสียงที่กระฉับ กระเฉง ให้ท่านรู้สึกสดชื่นเหมาะ สำาหรับแนวเพลงร็อค, ป๊อป, แจ๊ส หรือคลาสสิค BASS ระหว่างเล่น จะเพิ่มเสียงสูงและ เสียงทุ้ม อีกทั้งยังให้เสียงแบบ รอบทิศทางด้วยLOUDNESSเพิ่มคุณภาพเสียงทุ้มและเสียงสูง สมจริงขณะเล่นวิดีโอเกมBYPASSเพลิดเพลินไปกับเสียงโดยไม่ใช้ เสียงเอฟเฟ็กต์

เสียงรอบทิศทางบางรูปแบบ, ลำาโพงบางตัวจะไม่มี เสียงหรือมีเสียงเบา ขึ้นอยู่กับรูปแบบของเสียง รอบทิศทางและแหล่งสัญญาณเสียง ไม่ใช่การทำางาน ผิดปกติ

ท่านอาจจำาเป็นต้องรีเซ็ตเสียงรอบทิศทางใหม่ หลังจากเปลี่ยนสัญญาณเข้า บางครั้งถึงแม้เปลี่ยน เพลงแล้ว

การทำางานนี้ไม่สามารถใช้ได้เมื่อต่อไมโครโฟน เข้ากับเครื่องเล่น

การใช้งานขั้นสูง การบันทึกไปยัง USB ท่านสามารถบันทึกเพลงหรือแหล่งสัญญาณเสียงไปยังอุปกรณ์ USB โดยต่อเข้ากับช่องต่อ USB บนเครื่องเล่น1. ต่ออุปกรณ์ USB เข้ากับเครื่องเล่น2. เลือกรูปแบบที่ท่านต้องการบันทึก เริ่มเล่นแหล่งสัญญาณเสียงก่อน3. กดปุ่ม

REC เพื่อเริ่มบันทึก4. กดปุ่ม

STOP เพื่อหยุดเล่น[บันทึกไฟล์ทั้งหมด/เฉพาะไฟล์]บันทึกไปยัง USB ขณะหยุดเล่นหรือเล่น[บันทึกรายการเพลง]หลังจากทำาเครื่องหมายไฟล์ที่ต้องการและท่านสามารถ บันทึกไปยัง USB ได้ (ดูหน้า 31)การบันทึกจะเป็นดังนี้ซีดีเพลงMP3/ WMAแหล่งสัญญาณอื่น (วิทยุ, AUX, เครื่องเล่นพกพา)

ท่านสามารถความคืบหน้าการบันทึกไปยัง USB ได้จากหน้าจอในระหว่างบันทึก (ซีดีเพลงหรือ ซีดี MP3/WMA เท่านั้น)

จะไม่มีเสียงในระหว่างบันทึก MP3/WMA

เมื่อท่านหยุดบันทึกระหว่างเล่น ไฟล์จะถูกบันทึก ถึงเวลาที่หยุด (เฉพาะซีดีเพลงเท่านั้น)

อย่านำาอุปกรณ์ USB ออกหรือปิดเครื่องเล่น ระหว่างบันทึกไปยังอุปกรณ์ USB หากทำาดังนั้น ไฟล์จะบันทึกไม่สมบูรณ์และไม่สามารถลบได้จาก เครื่องคอมพิวเตอร์

จะไม่สามารถบันทึกผ่านไมโครโฟนได้

หากการบันทึก USB ไม่ทำางาน ข้อความเช่น “NO USB”, “ERROR”, “USB FULL” หรือ “NO REC” จะแสดงที่จอแสดงข้อมูล

อุปกรณ์อ่านแผ่นบันทึกความจำาหรือฮาร์ดดิสก์ แบบต่อภายนอก ไม่สามารถใช้สำาหรับบันทึก ผ่าน USB ได้

ไฟล์ที่บันทึกขนาด 128 เมกะไบต์ (ประมาณ 2 ชั่วโมง) เมื่อท่านบันทึกเป็นเวลานาน จะบันทึก เป็นอย่างน้อย 4 ไฟล์

เมื่อท่านหยุดทำาการบันทึกระหว่างการเล่น ไฟล์ ดังกล่าวที่ได้รับการบันทึกจะถูกเก็บไว้ (ยกเว้นไฟล์ MP3/WMA)

ขณะอยู่ในสถานะแผ่น CD-G, DTS จะไม่สามารถ ใช้การบันทึก USB ได้

ไฟล์ที่อยู่ในโฟลเดอร์ย่อยจะไม่ถูกบันทึกในระหว่าง บันทึกแทร็คทั้งหมด

ท่านอาจบันทึกได้ไม่เกิน 999 ไฟล์

จำานวนของไฟล์ที่บันทึกจะเริ่มจากหมายเลขน้อยสุด ดังนั้นถ้าท่านลบบางไฟล์ที่บันทึก การบันทึกไฟล์ ในครั้งต่อไปจะมีหมายเลขที่น้อยลง

การบันทึกโดยไม่ได้รับอนุญาตจากวัสดุป้องกันการคัดลอก รวมถึงโปรแกรมคอมพิวเตอร์, รายการวิทยุและการบันทึก เสียง อาจละเมิดลิขสิทธิ์และเป็นการความผิดทางอาญา ไม่ควรใช้เครื่องเล่นนี้เพื่อการดังกล่าวรับผิดชอบและเคารพในลิขสิทธิ์DH6530T-F2_BTHALLK_THAI_3862.indd 36 2013-03-27 11:04:365 การแก้ไขปัญหา การแก้ไขปัญหา 37 การแก้ไขปัญหา

การแก้ไขปัญหาเบื้องต้น ปัญหา วิธีแก้ไข ไม่มีไฟฟ้าเข้าเครื่อง เสียบสายไฟฟ้าเข้ากับเต้าจ่ายไฟที่ผนังให้แน่น

เลือกรูปแบบการรับสัญญาณภาพที่เหมาะสม บนโทรทัศน์จนกว่าภาพจากเครื่องเล่นดีวีดีรีซีฟเวอร์ จะแสดงบนจอโทรทัศน์ ต่อสายสัญญาณภาพเข้ากับช่องต่อให้แน่น ทั้งโทรทัศน์และเครื่องเล่น เสียงเบาหรือ ไม่มีเสียง เลือกรูปแบบการรับสัญญาณเสียงบนอุปกรณ์ ที่ต่อกับเครื่องเล่นดีวีดี รีซีฟเวอร์ในรูปแบบ ที่สามารถรับฟังเสียงจากเครื่องเล่นนี้ได้ ต่อสายสัญญาณเสียงกับลำาโพงหรือเครื่องเล่น ให้แน่น เปลี่ยนสายสัญญาณเสียงใหม่ ภาพจากภาพยนตร์ ดีวีดีไม่ชัดเจน ทำาความสะอาดแผ่นดิสก์ด้วยผ้านุ่ม โดยเช็ดออก ไปด้านนอกเป็นเส้นตรง เล่นแผ่นดีวีดี/วิดีโอ ซีดี ไม่ได้ ใส่แผ่นดิสก์ ใส่แผ่นดิสก์ที่เล่นได้ (ดูประเภทของแผ่นดิสก์, ระบบสีและรหัสภูมิภาค) กลับด้านแผ่นดิสก์โดยให้ด้านฉลากหรือด้านที่พิมพ์ หันขึ้นด้านบน ใส่รหัสผ่านหรือเปลี่ยนระดับป้องกัน มีเสียงรบกวนขณะที่ เล่นแผ่นดีวีดีหรือซีดี ทำาความสะอาดแผ่นดิสก์ด้วยผ้านุ่ม โดยเช็ดออก ไปด้านนอกเป็นเส้นตรง ย้ายเครื่องเล่นและอุปกรณ์เครื่องเสียงให้ห่างจากโทรทัศน์ของท่านอีก รับสัญญาณวิทยุ ไม่ชัดเจน ตรวจการต่อสายอากาศและปรับตำาแหน่งใหม่ ถ้าจำาเป็น ให้ติดตั้งสายอากาศภายนอก ปรับหาสถานีด้วยตนเอง ให้ตั้งบันทึกบางสถานีไว้ รายละเอียดดูหน้า 34 รีโมท คอนโทรล ไม่ตอบสนองคำาสั่ง ไม่ได้ชี้รีโมท คอนโทรลไปยังเครื่องเล่น ชี้รีโมท คอนโทรลไปยังเครื่องเล่น รีโมท คอนโทรลอยู่ห่างเครื่องเล่นมากไป ใช้รีโมท คอนโทรลภายในระยะ 23 ฟุต (7 เมตร) มีสิ่งกีดขวางในเส้นทางระหว่างรีโมทคอนโทรลและเครื่องเล่น นำาสิ่งกีดขวางออก แบตเตอรี่รีโมท คอนโทรลอ่อน เปลี่ยนแบตเตอรี่ใหม่ DH6530T-F2_BTHALLK_THAI_3862.indd 37 2013-03-27 11:04:366 ภาคผนวก

การดูแลรักษา การดูแลเครื่องเล่น เมื่อเคลื่อนย้ายเครื่องเล่น กรุณาเก็บกล่องกระดาษและวัสดุที่ใช้สำาหรับห่อบรรจุ เครื่องเล่นไว้ ถ้าท่านต้องการเคลื่อนย้ายเครื่องเล่นและ ป้องกันตัวเครื่องเล่นอย่างมีประสิทธิภาพมากที่สุด ควรห่อ และบรรจุเครื่องเล่นลงในกล่องเหมือนกับตอนที่ท่าน ซื้อเครื่องเล่นมา รักษาพื้นผิวภายนอกของเครื่องเล่นให้สะอาดอยู่เสมอ

ไม่ควรใช้น้ำายาที่สามารถระเหยได้ เช่น สเปรย์กำาจัด แมลงใกล้กับตัวเครื่องเล่น

การเช็ดหรือถูตัวเครื่องเล่นแรงๆ อาจทำาให้พื้นผิวของ เครื่องเล่นเป็นรอยได้

ไม่ควรวางส่วนที่เป็นยางหรือพลาสติกของผลิตภัณฑ์ใด ติดกันกับเครื่องเล่นเป็นเวลานาน เพราะยางหรือ พลาสติกอาจทำาให้เกิดรอยบนพื้นผิวของเครื่องเล่นได้ การทำาความสะอาดเครื่องเล่น ใช้ผ้าแห้งนุ่มๆ เช็ดภายนอกตัวเครื่องเล่น ถ้าพื้นผิวของ เครื่องเล่นสกปรกมาก ใช้ผ้านุ่มๆ ชุบน้ำายาทำาความสะอาด อย่างอ่อน เช็ดรอยสกปรกบนเครื่องเล่นไม่ควรใช้น้ำายา ทำาความสะอาดอย่างแรง เช่น แอลกอฮอล์, เบนซินหรือ ทินเนอร์ ซึ่งอาจทำาให้พื้นผิวของเครื่องเล่นเสียหายได้ การบำารุงรักษาเครื่องเล่น เครื่องเล่นนี้ใช้เทคโนโลยีขั้นสูง ความเที่ยงตรงสูง หาก หัวอ่านและอุปกรณ์แผ่นดิสก์สกปรกหรือสึกหรอ คุณภาพ ของภาพลดน้อยลง รายละเอียดโปรดติอต่อศูนย์บริการ แต่งตั้งใกล้บ้านท่าน เกี่ยวกับแผ่นดิสก์ การจับแผ่นดิสก์ ไม่ควรจับด้านล่างของแผ่นดิสก์ ถือแผ่นดิสก์โดยจับที่ขอบ ของแผ่นดิสก์ เพื่อป้องกันการเกิดรอยนิ้วมือบนแผ่นดิสก์ ไม่ควรแปะกระดาษหรือเทปใสใดๆ ลงบนแผ่นดิสก์ การเก็บแผ่นดิสก์ หลังจากเล่น ให้เก็บแผ่นดิสก์ไว้ในกล่อง อย่าวางแผ่นดิสก์ ให้ถูกแสงแดดหรือแหล่งความร้อนและอย่าปล่อยวางทิ้งไว้ ในรถที่จอดท่ามกลางแสงแดด การทำาความสะอาดแผ่นดิสก์ รอยนิ้วมือและฝุ่นสกปรกบนแผ่นดิสก์ เป็นสาเหตุที่ทำาให้ภาพ และเสียงมีคุณภาพลดลง ก่อนเล่นแผ่นดิสก์ ทำาความสะอาด แผ่นดิสก์โดยใช้ผ้านุ่มเช็ดแผ่นดิสก์จากศูนย์กลางออกไปยัง

อย่าใช้สารละลายเข้มข้นเช่น แอลกอฮอล์, เบนซิน, ทินเนอร์ น้ำายาทำาความสะอาดที่จำาหน่ายในท้องตลาดหรือสเปรย์ ป้องกันไฟฟ้าสถิตย์สำาหรับแผ่นเสียง DH6530T-F2_BTHALLK_THAI_3862.indd 38 2013-03-27 11:04:36ภาคผนวก 39

ลิขสิทธิ์และเครื่องหมายการค้า ผลิตโดยได้รับอนุญาตจากบริษัท Dolby Laboratories. Dolby และสัญลักษณ์ DD คือเครื่องหมายการค้าของบริษัท Dolby Laboratories คำาว่า HDMI และ HDMI High-Definition Multimedia Interface รวมทั้งโลโก HDMI เป็นเครื่องหมายการค้าและเครื่องหมายการค้าจดทะเบียนของบริษัท HDMI Licensing LLC ในสหรัฐอเมริกาและประเทศอื่นๆ “DVD Logo” คือเครื่องหมายการค้าของบริษัท DVD Format/Logo Licensing Corporation DivX®, DivX Certified® และโลโก้ที่เกี่ยวข้องเป็นเครื่องหมายการค้าของ Rovi Corporation หรือบริษัทย่อย และถูกใช้ภายใต้การอนุญาต DH6530T-F2_BTHALLK_THAI_3862.indd 41 2013-03-27 11:04:37ภาคผนวก

ข้อมูลจำาเพาะ ข้อมูลทั่วไป แรงดันไฟฟ้าที่ต้องการ ดูจากฉลากตัวเครื่องเล่น ใช้กำาลังไฟ: ดูจากฉลากตัวเครื่องเล่น ขนาด (กว้าง x สูง x ลึก) 360 x 60.5 x 299 มม. ไม่รวมขาตั้ง น้ำาหนักสุทธิ (โดยประมาณ) 2.66 กก อุณหภูมิในการทำางาน 41 องศาฟาเรนไฮต์ ถึง 95 องศาฟาเรนไฮต์ (5 องศาเซลเซียส ถึง 35 องศาเซลเซียส) ค่าความชื้นในการทำางาน 5 % ถึง 90 %

แหล่งจ่ายไฟบัส (USB) DC 5 V

500 mA อินพุท/ เอาท์พุท VIDEO OUT 1.0 โวลต์ (p-p), 75 โอห์ม, sync negative, ขั้ว RCA x 1 HDMI OUT (video/audio) 19 ขา (ชนิด A, HDMI

Connector ) ANALOG AUDIO IN 2.0 Vrms (1 กิโลเฮิรตซ์, 0 เดซิเบล), 600 โอห์ม, ขั้ว RCA (L, R) x 1 DIGITAL IN (OPTICAL) 3 โวลต์ (p-p), ขั้วออปติคัล x 1 PORT. IN 0.5 Vrms (ขั้วต่อสเตอริโอ 3.5 มม.) เครื่องขยายเสียง แบบสเตอริโอ 167 วัตต์ + 167 วัตต์ (3 โอห์ม ที่ 1kHz) แบบรอบทิศทาง ลำาโพงหน้า 167 วัตต์ + 167 วัตต์ (3 โอห์ม ที่ 1 kHz) ลำาโพงกลาง 167 วัตต์ (3 โอห์ม ที่ 1 kHz) ลำาโพงเซอร์ราวด์ 167 วัตต์ + 167 วัตต์ (3 โอห์ม ที่ 1 kHz) ซับวูเฟอร์ 167 วัตต์ (3 โอห์ม ที่ 60 Hz)

ช่วงการจูน FM 87.5 ถึง 108.0 เมกะเฮิรตซ์ หรือ 87.50 ถึง 108.00 เมกะเฮิรตซ์ DH6530T-F2_BTHALLK_THAI_3862.indd 42 2013-03-27 11:04:37ภาคผนวก 43

แบบ 1 ทาง 1 ลำาโพง ความต้านทาน 3 โอห์ม กำาลังไฟเข้า 167 วัตต์ จ่ายกำาลังไฟสูงสุด 334 วัตต์ ขนาด (ก x ส x ล) 250 x 1100 x 250 มม. น้ำาหนักสุทธิ 3.5 กิโลกรัม

แบบ 1 ทาง 1 ลำาโพง ความต้านทาน 3 โอห์ม กำาลังไฟเข้า 167 วัตต์ จ่ายกำาลังไฟสูงสุด 334 วัตต์ ขนาด (ก x ส x ล) 250 x 1100 x 250 มม. น้ำาหนักสุทธิ 3.5 กิโลกรัม

แบบ 1 ทาง 1 ลำาโพง ความต้านทาน 3 โอห์ม กำาลังไฟเข้า 167 วัตต์ จ่ายกำาลังไฟสูงสุด 334 วัตต์ ขนาด (ก x ส x ล) 260 x 93 x 74 มม. น้ำาหนักสุทธิ 0.6 กิโลกรัม พาสซีฟ ซับวูเฟอร์ แบบ 1 ทาง 1 ลำาโพง ความต้านทาน 3 โอห์ม กำาลังไฟเข้า 167 วัตต์ จ่ายกำาลังไฟสูงสุด 334 วัตต์ ขนาด (ก x ส x ล) 133 x 352 x 325 มม. น้ำาหนักสุทธิ 5.2 กิโลกรัม การออกแบบและข้อมูลจำาเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้อง แจ้งให้ทราบล่วงหน้า DH6530T-F2_BTHALLK_THAI_3862.indd 43 2013-03-27 11:04:37DH6530T-F2_BTHALLK_THAI_3862.indd 44 2013-03-27 11:04:37
