รุ่นผลิตภัณฑ์	TCH 24EA
แบรนด์	Tanaka
ประเภทผลิตภัณฑ์	เครื่องตัดแต่งพุ่มไม้ไฟฟ้า
ความยาวใบมีด	600 มม.
เส้นผ่านศูนย์กลางตัดสูงสุด	24 มม.
ประเภทมอเตอร์	มอเตอร์ DC แบบไม่มีแปรงถ่าน
แหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมไอออนแบบชาร์จได้
แรงดันแบตเตอรี่	24 V
ความจุแบตเตอรี่	3.0 Ah
เวลาชาร์จ	ประมาณ 60 นาที
เวลาทำงาน	ประมาณ 50 นาที
น้ำหนัก (รวมแบตเตอรี่)	4.5 กก.
ประเภทใบมีด	ใบมีดสองคม
ระยะห่างฟันใบมีด	30 มม.
การออกแบบด้ามจับ	ด้ามจับหลังหมุนได้ ปรับมุมได้
สวิตช์นิรภัย	สวิตช์นิรภัยสองชั้น ป้องกันการสตาร์ทโดยไม่ตั้งใจ
ระดับการป้องกัน	IPX4 (ป้องกันน้ำกระเซ็น)
ระยะเวลาการรับประกัน	2 ปี
สิ่งที่บรรจุในกล่อง	เครื่องตัดแต่งพุ่มไม้, แบตเตอรี่, ที่ชาร์จ, ฝาครอบใบมีด, คู่มือผู้ใช้

คำถามที่พบบ่อย - TCH 24EA Tanaka

Tanaka TCH 24EA วิธีการติดตั้งใบมีดของเครื่องตัดแต่งพุ่มไม้?

ก่อนติดตั้งใบมีด ตรวจสอบให้แน่ใจว่าเครื่องปิดและถอดแบตเตอรี่ออกแล้ว จัดตำแหน่งใบมีดให้ตรงกับฐานใบมีด ตรวจสอบว่ารูใบมีดตรงกับแกน จากนั้นขันสลักเกลียวให้แน่น โปรดสังเกตทิศทางของใบมีด ขอบฟันควรหันไปทางทิศทางการตัด.

สิ่งที่ควรระวังในการชาร์จแบตเตอรี่?

ใช้เฉพาะที่ชาร์จของแท้ อุณหภูมิแวดล้อมในการชาร์จควรอยู่ระหว่าง 0-40°C ก่อนใช้งานครั้งแรก ให้ชาร์จแบตเตอรี่ให้เต็ม เวลาชาร์จประมาณ 60 นาที หากไม่ได้ใช้งานเป็นเวลานาน ให้ชาร์จทุก 3 เดือนเพื่อป้องกันแบตเตอรี่คายประจุเกิน.

ใบมีดทื่อแล้วทำอย่างไร?

แนะนำให้ใช้เครื่องมือลับมีดมืออาชีพขัดขอบใบมีดเบาๆ หรือติดต่อศูนย์บริการหลังการขายเพื่อเปลี่ยนใบมีด ห้ามใช้เครื่องเจียร เพราะความร้อนสูงอาจทำให้คืนตัว หล่อลื่นใบมีดเป็นประจำ เพื่อยืดอายุการใช้งาน.

เครื่องตัดแต่งพุ่มไม้สั่นมากเมื่อใช้งาน ปกติหรือไม่?

การสั่นเล็กน้อยเป็นปกติ แต่ถ้าสั่นรุนแรงผิดปกติ โปรดตรวจสอบว่าใบมีดหลวมหรือเสียหาย และสกรูที่ด้ามจับแน่นดีหรือไม่ พร้อมทั้งตรวจสอบ ความสมดุลของใบมีด หากไม่สมดุลต้องเปลี่ยน แนะนำให้สวมถุงมือกันกระแทกเมื่อใช้งานต่อเนื่อง.

เวลาใช้งานแบตเตอรี่สั้นทำอย่างไร?

ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จเต็มแล้ว ถ้ายังสั้น อาจเป็นเพราะแบตเตอรี่เสื่อมสภาพ ต้องเปลี่ยน หลีกเลี่ยงการใช้งานในอุณหภูมิสูงหรือต่ำ การตัดกิ่งไม้ที่หนาเกินไปจะทำให้เปลืองพลังงาน รักษาความคมของใบมีด ช่วยลดการใช้พลังงาน.

วิธีทำความสะอาดเครื่องตัดแต่งพุ่มไม้อย่างถูกต้อง?

ปิดเครื่องและถอดแบตเตอรี่ออก ใช้ผ้าชุบน้ำเช็ดตัวเครื่อง ใช้แปรงขนนุ่มทำความสะอาดเศษสิ่งสกปรกบนใบมีด ห้ามใช้น้ำฉีดโดนส่วนมอเตอร์โดยตรง หลังทำความสะอาดทาด้วยน้ำมันกันสนิมบนพื้นผิวใบมีด.

สวิตช์นิรภัยติดทำอย่างไร?

ตรวจสอบว่ามีสิ่งแปลกปลอมติดอยู่รอบสวิตช์หรือไม่ ห้ามกดแรงๆ หากไม่สามารถคืนตำแหน่งได้ ติดต่อศูนย์ซ่อม ก่อนใช้งานต้องแน่ใจว่ากดสวิตช์นิรภัยทั้งสองพร้อมกันเพื่อสตาร์ท.

เครื่องตัดแต่งพุ่มไม้รุ่นนี้สามารถตัดกิ่งไม้หนาแค่ไหน?

เส้นผ่านศูนย์กลางตัดสูงสุด 24 มม. กิ่งไม้ที่เกินเส้นผ่านศูนย์กลางนี้ โปรดตัดแต่งด้วยมือก่อนใช้เครื่องตัดแต่งพุ่มไม้ เพื่อไม่ให้ใบมีดหรือมอเตอร์เสียหาย ห้ามบังคับตัด.

วิธีปรับด้ามจับหมุน?

กดปุ่มปรับบนด้ามจับ พร้อมหมุนด้ามจับไปยังมุมที่ต้องการ (โดยปกติ 0-90°) ปล่อยปุ่มเพื่อล็อค ตรวจสอบให้แน่ใจว่าด้ามจับล็อคแน่นแล้วจึงใช้งาน ต้องปิดเครื่องระหว่างปรับ.

ระยะเวลารับประกันนานแค่ไหน? ครอบคลุมอะไรบ้าง?

ระยะเวลารับประกัน 2 ปี ครอบคลุมข้อบกพร่องของวัสดุและการผลิต ไม่รวมใบมีด แบตเตอรี่ และชิ้นส่วนที่สึกหรอ รวมถึงความเสียหายจากการใช้งานที่ไม่ถูกต้อง เก็บใบเสร็จการซื้อ เพื่อรับบริการรับประกัน.

คู่มือผู้ใช้ TCH 24EA Tanaka

en Handling instructions
zh 使用說明書
ko 취급 설명서
vi Hóng dǎn sù dụng
th คู่มือการใช้งาน
③ar 提ليمات المعالجة

1

ความหมายของสัญลักษณ์

หมายเหตุ: เครื่องมือบางอย่างไม่มีสัญลักษณ์เหล่านี้

	สัญลักษณ์ค่าเตือนสัญลักษณ์ต่อไปนี้ใช้สําหรับอุปกรณ์ โปรดแน่ใจว่าคุณเข้าใจความหมายของสัญลักษณ์เหล่านี้ก่อนการใช้งาน
	เครื่องตัดแต่งฟุ่มไม้ การกระจัด	[HK60]
	สิ่งสําคัญคือคุณต้องอ่านทําความเข้าใจ ให้ครบถ้วน และปฏิบัติตามข้อควรระวัง และ คําเตือนด้านความปลอดภัยตั้งต่อไปนี้ หากใช้ตัวเครื่องน้อย่าง ประมาณหรือไม่ถูกต้อง อาจเกิดการ บาดเจ็บสาหัสหรือถึงแก่ชีวิตได้	[IMAGE]	หัวเทียน
	อ่านทําความเข้าใจ และปฏิบัติตามคําเตือนและคําสั่งทั้งหมดในคู่มือนี้ และที่ตัวเครื่อง	Idle	ความเร็วเดินเบา
	รวมอุปกรณ์ป้องกันตามศีระะและหู เสมอเมื่อใช้ตัวเครื่องนี้		ความจุธุ์เซื้อเพลง
	อย่าแตะใบมีดขณะใช้งาน น้ําหนักแห้ง (ไม่มีน้ํามันและเศสไบ
	ใช้ค — ตําแหน่งรัน (เปิด) ประเภทใบมีด
	ใช้ค — ตําแหน่งเริ่มต้น (ปิด)	[ZYK4]	ความยาวทั้งหมดของใบมีด
	เปิด/เริ่ม		ความลาดเอียงของใบมีด
	ปิด/หยุด อัตราทด
	หยุดฉุกเฉิน	[IMAGE]	ระดับความต้นเสียง LpA โดยเทียบเท่ากับ ISO 10517*
	ส่วนผสมของเชื้อเพลงและน้ํามัน		ระดับหลังเสียง LwA เท่ากันกับ ISO 10517*
	การปรับความเร็วเดินเบา	[IMAGE]	ระดับกําลังเสียงที่ถูกวัด LwA โดย 2000/14/ECเพิ่มความเร็ว
	ปั่มล่อน้ํา		ระดับกําลังเสียงรับประกัน LwA โดย 2000/14/ECเพิ่มความเร็ว
	พื้นผิวมีความร้อน - การสัมผัสกับชิ้นส่วนที่ร้อนอาจทําให้เกิดแผลพุษย์ของรุนแรงใต้	[6TBD]	ระดับการสั่นสะเทือน โดย ISO 10517มือจับด้านหน้า / โดยเทียบเท่า*
	ควรใส่น้ํามันหล่อลื่นในช่วง 20 ชั่วโมงและใส่ถี่ขึ้นเรื่อยบรสําหรับการใช้งานเครื่องหนัก		ระดับการสั่นสะเทือน โดย ISO 10517มือจับด้านหลัง / โดยเทียบเท่า*
	ระดับกําลังเสียงที่รับประกัน		ความไม่นน่อน

ก่อนการใช้งานเครื่องจักร

• จำนวนคู่มือการใช้งานโดยละเอียด
• ตรวจสอบว่าได้ประกอบและปรับแต่งเครื่องตัดอย่างถูกต้อง
• สตาร์ทเครื่องและตรวจสอบการปรับแต่งคาร์บุเรเตอร์ โปรดดูที่ “การบํารุงรักษา”

หมายเหตุ: ระดับเสียง / ระดับการสั่นสะเทือนโดยเทียบเท่า ถูกคํานวนตามผลรวมพลังงานถ่วงน้ำหนักเวลาสำหรับเสียง / ระดับการสั่นสะเทือนภายใต้เงื่อนไขการทำงานที่หลากหลายกับการกระจายเวลาต่อจากนี้:

* 1/5 เดินเบา, 4/5 เพิ่มความเร็ว

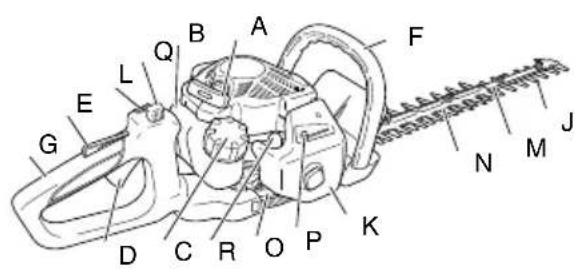

ส่วนประกอบ (รูปที่ 1)

เนื่องจากคู่มือเล่มนี้ มีรายละเอียดครอบคลุมเครื่องตัดหลายรุ่น ซึ่งอาจ จะมีความแตกต่างระหว่างรูปภาพและตัวเครื่อง โปรดปฏิบัติตาม คําแนะนําที่ใช้กับตัวเครื่องเท่านั้น

A: มือจับสตาร์ทเตอร์
B: ถังน้ำมัน
C: ฝาปิดถังน้ำมัน
D: ไกเร่ง
E: ตัวล็อคไกเร่ง
F: มือจับด้านหน้า
G: มือจับต้านหลัง
H: หัวเทียน
1: ตัวป้องกันเมืองจับ
J: ใบมีด
K: ผ่าครอบหม้อกรองอากาศ
L: สวิตช์สตาร์ท
M: ตัวนำใบมีด
N: แผ่นป้องกัน (หากมี)
O: เรือนเพื่อง
P: คันโชต์
Q: ปุ่มลีอค
R: ลูกยางปัม
S: เดสใบมีด
T: ชุดประแจนป์อกซ์
U: ดุ่มือการใช้งาน

คำเตือนและคำแนะなかったความปลอดภัย

สังเกตข้อมูลที่ต่อท้ายข้อความต่อไปนี้ใช้ดิ์:

⚠️ คำเตือน

แสดงถึงความเป็นไปได้มากที่อาจบาดเจ็บสาหัสหรือเสี่ยชีวิต หากไม่ ปฏิบัติตามคำแนะนํา

ข้อควรระวัง

แสดงถึงความเป็นไปได้ที่อาจบาดเจ็บหรืออุปกรณ์ช้ารุด หากไม่ ปฏิบัติตามค้ำแนくなำ

หมายเหตุ

ข่าวสารที่มีประโยชน์เพื่อการทำงานและการใช้งานที่ถูกต้อง

เก็บไว้สำหรับอ้างอิงในอนาคต

⚠️ คำเตือน

เครื่องตัดแต่งต้นไม่นี้สามารถทำให้เกิดการบาดเจ็บสาหัสได้ อ่านขั้นตอนด้วยความระมัตระวังสำหรับการจัดการ การเตรียมการ การ บํารุงรักษา การเริ่ม และการหยุดเครื่องตัดแต่งต้นไม้ ทำความคุ้นเคย กับปุ่มควบคุมทั้งหมด และการใช้เครื่องตัดแต่งต้นไม้อย่างเหมาะสม

ความปลอดภัยของผู้ปฏิบัติงาน

○ สวมใส่เครื่องป้องกันศีรษะ (1) (รูปที่ 2)
○ รวมใส่เครื่องป้องกันใบหน้าหรือแว่นตาป้องกันเสมอ (2) (รูปที่ 2)
○ รวมใส่อุปกรณ์ป้องกันเสียง (3) (รูปที่ 2)
การได้รับเสียงเบ็นเวลานาน อาจทำให้สูญเสียการได้ยินอย่างถาวรได้ ระวังคนผ่านไปมาที่อาจสร้างปัญหา เมื่อตับ เครื่องยนต์ Ottอดอุปกรณ์นิธภัยออกเสียทันที่
○ รวมใส่เสื้อที่หนักและมีแขนยาว (4) การเกงข่ายว (5) รองเท้าปู้ ทกันลิ่น (6) และถุงมือ (7)เสมอ (รูปที่ 2) อย่ารวมเสื้อผ้าหลวงๆ เพชรพลอย การเกงขาสั้น รองเท้าแตะหรือ เดินเท้าเปล่า
ระบบผมให้ยาวเหนือไหล่
○ อย่าใช้ตัวเครื่องนี้เมื่อคุณเหนื่อยล้า ป่วยหรือดื่มแอลกอฮอล์ ยาเสพ ติด หรือกินยาที่ออกฤทธิ์
O ห้ามใช้งานเครื่องมือในเวลากลางคืน หรือในสภาพอากาศที่ไม่เอื้อ อํานวย ซึ่งทำให้มองเห็นได้ไม่ชัดเจน และห้ามใช้งานเครื่องมือขณะ ที่ฝนตก หรือหลังฝนตกทันที
การทำงานบนพื้นลื่นอาจทำให้เกิดอุบติเหตุเมื่อสูญเสียการทรงตัว
○ อย่าให้เด็กหรือผู้ไม่มีประสบการณ์มาใช้เครื่องจักร
○ ระวังสายไฟเหนือหัว
○ อย่าเปิดเครื่องหากมีวัตถุไวไฟ เช่น ใบไม้แห้ง, ขยะกระดาษ หรือ เชื้อเพลิงอยู่ในบริเวณใกล้เคียง
○ อย่าสตาร์ทหรือเดินเครื่องยนต์ในห้องหรืออาคารที่บิด เพาะอาจหายใจเอาไอเสียเข้าไปจนเสียชีวิตได้
○ ไม่ให้มือมีน้ํามันหรือน้ํามันหล่อลื่นเปื้อนอยู่
○ อย่าให้มือเข้าใกล้ชุดใบมีดตัด
○ อย่าจับหรือถือตัวเครื่องทางด้านชุดใบมีดตัด
○ ควรใส่ถุงมือเมื่อติดตั้งหรือถอดใบมีด มิจะนั้นอาจทำให้เกิดการบาดเจ็บได้
○ เมื่ออุปกรณ์บิดแล้ว ให้มั่นใจว่าใบมีดหยุดทำงานแล้วก่อนที่จะวาง อุปกรณ์ลง
○ ควรหยุดฟักเป็นบางช่วงเพื่อมีการยืดเวลาการปฏิบัตงานเพื่อหลัก เลี่ยงการเกิดโรคนั่วมือซึดข้าวจากการสั่นสะเทือน (HAVS) ซึ่งมี สาเหตุจากการสั่นสะเทือน

ไทย

ถ้ากลไกการตัดประทภัฏวัตถุแปลกลปอม หรือเครื่องตัดแต่งต้นไม่เริ่มส่งเสียงผิดปกติ หรือมีการสั่น ให้ปิดแหล่งพลังงาน และปล่อยให้เครื่องตัดแต่งต้นไม้หยุด ถอดสายไฟจากปลักไฟ และดำเนินขั้นตอนต่อไปนี้:

• ตรวจสอบความเสี่ยหาย
• ตรวจสอบ และไขชิ้นส่วนที่หลวงให้แน่น
  -เปลี่ยนขั้นส่วนที่เสียหาย หรือซ่อมแซมโดยใช้อะไหลขั้นส่วนที่มีข้อมูลจำเพาะเทียบเท่า

คำเตือน

กรุณาใช้เครื่องมือโดยรวมใส่อุปกรณ์และเครื่องแต่งกายที่เหมาะสม หากไม่ปฏิบัติตามอาจทำให้เกิดอุบัติเหตุ เช่น ในลวกหรือได้รับ บาดเจ็บ (รูปที่ 2)
○ อย่าจับบริเวณหัวเทียนหรือแรงดันไฟฟ้าสูงระหว่างการปฏิบัติงาน มิ เช่นนั้นจะทำให้เกิดไฟฟ้าชื่อต
○ อย่าให้เด็กเข้าใกล้อุปกรณ์ระหว่างการปฏิบัติงาน
○ อย่าแตะเครื่องยนต์ ผ่าครอบท่อไอเสีย หรือช่องระบายอากาศใน ขณะที่ใช้งานหรือหลังเสร็จการใช้งานเพียงไม่น่าน ปฏิบัติงานได้ไม่ นาน มิเช่นนั้นจะทำให้โตนลวกหรือได้รับบาดเจ็บ
ระบป้องกันการสั่นสะเทือนไม่ได้ประกันว่า คุณไม่เกิดกลุ่มอาการ HAVS หรือกลุ่มอาการอุโมงค์ข้อมือ ดังนั้น ผู้ที่ใช้งานอย่างต่อเนื่อง และสม่ำเสมอควรติดตามอาการของเมื่อและนี้วอย่างใกล้ชิต ถ้าเกิดกลุ่มอาการอย่างไตอย่างหนึ่งข้างต้น โปรดปรึกษาแพทย์ทันที่
ถ้าคุณใช้อุปกรณ์การแพทย์ทางไฟฟ้า/อีเลคทรอนิกส์เช่นเครื่อง กระตุ้น หัวใจ บรึกษาแพทย์และผู้ผลิตอุปกรณ์ก่อนจะใช้เครื่องมือกลไตร

ความปลอดภัยของตัวเครื่อง/เครื่องจักร

Ο ตรวจสอบตัวเครื่อง/เครื่องจักรทั้งหมดก่อนใช้งาน เปลียนชั้นสวนที่ ชํารุด ตรวจสอบตูน้ํามันร่วม และโปรดแน่ใจว่าตัวยืดต่างๆ เข้าที่และชันไว้ แล้วอย่างเหียงพอ
○เปลี่ยนชั้นส่วนที่ร้าว แตกหรือเสียหายจากสาเหตุใดๆ ก่อนใช้ ตัว เครื่อง/เครื่องจักร ชิ้นส่วนที่ผิดปกติอาจเพิ่มความเสี่ยงต่ออุบัติเหตุ และอาจนําไปสู่การบาดเจ็บ
○ ให้คนอื่นๆ อยู่ห่างๆ เมื่อบรับแต่งคาร์บุเรเตอร์
ใช้อุบกรณ์ประกอบที่ผู้ผลิตแนะน่าสำหรับตัวเครื่อง/เครื่องจักร เท่านั้น
ก่อนใช้งานตรวจสอบให้แน่ใจว่าไม่มีอุปกรณ์จำพวกกุญแจปรับหรือ プロジェクトอยู่

คำเตือน

○ อย่าดัดแปลกตัวเครื่อง/เครื่องจักรโดยเด็ดขาด อย่าใช้ตัวเครื่อง/เครื่องจักรในงานอื่น ยกเว้นงานตามที่ได้ออกแบบไว้
○ การตัดแปลงรวมถึงการใช้อุปกรณ์เสริมที่ไม่ได้รับอนุญาต อาจสงผล ให้เกิดการบาดเจ็บรุนแรงหรือถึงแก่ชีวิต ทั้งต่อผู้ปฏิบัติงานและผู้อื่น

ความปลอดภัยของน้ำมัน

○ ผสมและเทน้ํามันที่นอกอาคาร และเมื่อไม่มีประกายไฟ
○ ใช้ภาชนะที่ออกแบบสำหรับน้ำมัน
ก่อนสตาร์ทเครื่องยนต์ ย้ายไปให้ห่างจาก Dentalแห่งเติมน้ํามัน 3 เมตร
○ ดับเครื่องยนต์ก่อนถอดผ่าน้ํามัน อย่าปลดผาเชื้อเพลิงระหว่างการ ปฏิบัติงาน

ระบายน้ํามันออกจากถังก่อนเก็บตัวเครื่อง/เครื่องจักร ควรระบายน้ํามันออกให้หมดหลังจากใช้งานในแต่ละครั้ง ถ้าน้ํามันตกค้างในถังเก็บอย่าให้น้ํามันร่ว

⚠️ คำเตือน

น้ํามันติดไฟ ระเบิดหรือสูดดมเข้าได้ง่าย ให้ระมัดระวังเป็นพิเศษเมื่อ หยิบฉวยหรือเดิมน้ํามัน
อย่าสูบบุหรี่หรือยอมให้คนสูบบุหรี่ไกลน้ำมันหรือตัวเครื่อง/เครื่องจักร หรือขณะกําลังใช้ตัวเครื่อง/เครื่องจักร
○ เข็ดน้ำมันที่หาก่อนสตาร์ทเครื่องยนต์
- เก็บตัวเครื่อง/เครื่องจักรและน้ํามันในพื้นที่ที่ไอน้ํามันไม่กระทบเปลว ไฟหรือดอกไฟจากเครื่องทำนี้ร้อน moเตอร์ สวิทซ์ เตาอบ เป็นต้น
○ ตรวจสอบให้นใจว่ามีอุบกรณ์ดับเพลิงพร้อมใช้งานเมื่อใช้เครื่องใน พื้นที่แห้ง
หากคุณบิดเครื่องเพื่อเติมเชื้อเพลง ให้ตรวจสอบให้นเจว่าเครื่อง เย็นแล้วก่อนเติมเชื้อเพลง

ความปลอดภัยในการตัด

○ อย่าตัดวัสดุใดๆ เว้นแต่แนวฟุ่มไม้
○ ตรวจสอบพื้นที่จะตัดก่อนใช้งานแต่ละครั้ง เอาวัตถุที่จะกระเดิน หรือก่อให้เกิดอันตรายออกใบ อย่างวิบัติงานในเพื้นที่ที่มีรากไม้หรือก้อนหิน
○ ป้องกันระบบหายใจ โดยรวมหน้ากากป้องกันแอโรโซลเมื่อตัดหญ้า หลังจากพ่นยาฆ่าแมลง
ให้คนอื่น เด็ก สัตว์ คนผ่านไปมาและผู้ช่วยอยู่นอกเขตอันตราย15 เมตร ดับเครื่องยนต์ทันที่ถ้ามีคนเข้ามา
กรุณาใช้ความระมัตระวังเนื่องจากการเดินเครื่องจะฝีการถ่วงเวลา หลังจากดึงมือจับสตาร์ท
○ จับตัวเครื่อง/เครื่องจักรให้นนด้วยมือทั้งสอง
○ ยืนให้มั่นคงและสมดุล อย่าเอ็อมไกลเกินไป การสูญเสียการทรงตัวขณะปฏิบัติงานอาจนำไปสู่การบาดเจ็บได้
ให้ทุกส่วนของร่างกายอยู่ห่างจากท่อไอเสียและใบมีดเมื่อเครื่องยนต์ กำลังทำงาน
ให้เครื่องตัดอยู่ต่ํากว่าระดับหัวไหล่ ห้ามใช้อุปกรณ์กับบันไตเป็น ขณะ อยู่บนต้นไม้ หรือเครื่องช่วยเหลืออื่นๆ ที่ไม่มั่นคงในการรองรับ
○ โปรดศึกษาค่าเตือนให้เข้าใจเมื่อใช้งานในพื้นที่ที่มีสายไฟฟ้าหรือท่อ กําซอยู่
○ เมื่อต้องการย้ายสถานที่ทำงานใหม่หรือตรวจสอบ ปรับเปลี่ยน และ อื่นๆ ให้ม่นใจว่าบิดเครื่องมือแล้วและใบมีดทั้งหมดหยุดหมูนแล้ว
○ ห้ามวางเครื่องมือบนพื้นขณะเครื่องมือกำลังทำงาน
○ อย่าแตะใบมีดขณะใช้งาน
○ พกพาชุดปรูมพยาบาลเสมอ เมื่อกําลังใช้เครื่องมือใดๆ ที่เกิด พลังงาน
○ ปิดเครื่องยนต์และมั่นใจว่าใบมีดหยุดนิ้งแล้วก่อนจะปล่อยอุปกรณ์ทั้งไว้
O หากคุณกระทกหรือทำเครื่องตกโดยอุบัติเหตุ ตรวจสอบทันที่เพื่อทำให้ แน่ใจว่าไม่มีความเสียหาย แตก หรือผิดรูป
ถ้าประสิทธิภาพของเครื่องมือลดลง และเกิดเสียงหรือการสั่นที่ผิดปกติ ให้ดับเครื่องยนต์ทันที แล้วติดต่อตัวแทนจำหน่ายของคุณเพื่อเข้ารับการตรวจเช็คและชื่อม

การทำงานต่อในสภาพดังกล่าวอาจทำให้เกิดการบาดเจ็บหรือการ ชํารุดของเครื่องมือ

○ ใช้งานในลักษณะที่กฎหมายและข้อกำหนดต่างๆ ในท้องถิ่นระบุไว้

คำเตือน

เมื่อมีของแปลกปลอมติดในใบมีตตัด ปิดเครื่องยนต์ แล้วนําของ แปลกปลอมออกอย่างระมัตระวัง โดยใช้คืม เป็นต้น หลังจากเครื่อง ตัดแต่งฟุ่มไม้เย็นลงแล้ว ระมัตระวังเมื่อนําของแปลกปลอมออก เนื่องจากใบมีตตัดอาจเคลื่อนเนื่องจากพันเพื่อง

ความปลอดภัยในการบํารุงรักษา

○ บํารุงรักษาตัวเครื่อง/เครื่องจักรตามขันตอนที่แนะนำ
○ ถอดหัวเทียนก่อนบํารุงรักษา ยกเว้นเมื่อปรับแต่งคาร์บูเรเตอร์
○ ให้คนอื่นอยู่ห่างๆ ขณะปรับแต่งคาร์บูเรเตอร์
ใช้เฉพาะอะไรหล่เปลี่ยนของแท้ของ Tanaka เท่านั้น ตามที่ผู้ผลิตแนะน้ำ
○ เมื่อเครื่องตัดแต่งกิ่งไม้หยุดทํางานเพื่อการซ่อมบำรุง ตรวจสอบ หรือจัดเก็บ ให้ปิดแหล่งไฟฟ้า อดฝาหัวเทียนออกจากหัวเทียน และให้มั่นใจว่าชันส่วนที่เคลื่อนไหวได้ทุกขันหยุดทํางานแล้ว ปล่อยให้เครื่องตัดแต่งต้นไม้เย็นลงก่อนที่จะทำการตรวจสอบ หรือ ปรับแต่งใดๆ

ข้อควรระวัง

อย่าเกรดีคอยล์สตาร์ทเตอร์ อาจเกิดการบาดเจ็บจากรีคอยล์สริง

คำเตือน

การบํารุงรักษาอย่างไม่เหมาะสมอาจทำให้เครื่องยนต์เสี่ยหายร้ายแรง หรือการบาดเจ็บร้ายแรง

การขนส่งและเก็บรักษา

○ ตือตัวเครื่อง/เครื่องจักรด้วยมือเมื่อเครื่องยนต์ตับ และให้ท่อเก็บเสียงอยู่ห่างจากตัวคุณ
○ ปล่อยให้เครื่องยนต์เย็นลง ถ่ายเชื้อเพลงออกจากถัง แล้วยีตอุปกรณ์/ตัวเครื่องไว้ ก่อนการจัดเก็บหรือเคลื่อนย้าย การไม่ปฏิบัติตามอาจทำให้เกิดไฟใหม่หรืออบัติเหตุ
ระบายน้ํามันก่อนจะเก็บตัวเครื่อง/เครื่องจักร ควรระบายน้ํามัน หลังจากใช้งานแต่ละครั้ง ถ้ามีน้ํามันตกค้างในถัง เก็บโดยไม่ให้น้ํามันร่วง
○ เก็บตัวเครื่อง/เครื่องจักรให้ห่างจากมือเต็ก
O ทำความสะอาดและป่ารุงรักษาตัวเครื่องอย่างระมัดระวัง และเก็บไว้ในที่แห้ง
○ ดับเครื่องยนต์เมื่อขนส่งหรือเก็บรักษา
○ เมื่อต้องการขนย้ายหรือจัดเก็บ ให้ใส่ decimalใบมีดไว้
จะต้องยืดตัวเครื่องไว้ในระหว่างการเคลื่อนย้าย เพื่อป้องกันไม่ให้เชื้อ เพลิงหก การชํารดเสียหาย และการบาดเจ็บ
หากอ่านฉลากค้าเตือนไม่ได้ ให้�新ออกหรือเท่าให้ไม่เต่นซัด แล้ว เปลี่ยนอันใหม่ เพื่อซื้อฉลากใหม่ ติดต่อตัวแทนขาย Tanaka

หากเกิดกรณ์ใด ๆ ที่ไม่ได้กล่าวถึงไว้ในคุ่มือนี้ ให้ใช้ความระมัตระวัง และวิจารณญาณตามความเหมาะสม ติดต่อตัวแทนขาย Tanaka หาก ต้องการความช่วยเหลือเพิ่มเติม

รายละเอียดจำเพาะ

รายละเอียดเจ้าเพาะของเครื่องมือนี้จะระบุอยู่ในตารางที่หน้า 55

หมายเหตุ

ข้อมูลต่างๆอาจเปลี่ยนแปลงโดยไม่แจ้งล่วงหน้า

ลำดับการใช้งาน

น้ำมันเชื้อเพลิง (รูปที่ 3)

คำเตือน

เครื่องตัดและเล็มกิ่งไม้มีมาให้เครื่องยนต์2 จังหวะให้เดินเครื่องยนต์ให้เดินเครื่องยนต์กับน้ํามันเชื้อเพลิง ที่ผสมน้ํามันหล่อสื่นไว้แล้วเสมอ ให้ระบายอากาศให้เพียงพอ เมื่อเติมหรือใช้สอยน้ํามัน
น้ํามันมีสภาพไวไฟ และอาจทำให้บาดเจ็บสาหัสเมื่อสูตดมหรือหกใส่ ร่างกายของคุณ ให้อเอาใจใส่เมื่อใช้น้ํามันเสมอ ระบายอากาศเหติดเมื่อ ใช้น้ํามันในอาคาร

น้ำมันเชื้อเพลง

○ ใช้น้ํามันเบนซินออกเทน 89 ชนิดไร้สารตะกั่ว
อ ใช้นํามันสองจังหวะของแท้ หรือผสมระหว่าง 25:1 ถึง 50:1 โปรด ปรึกษาเกี่ยวกับอัตราส่วนผสมกับตัวแทนขาย Tanaka
ถ้าไม่มีน้ํามันหล่อลื่นของแท้ ใช้น้ํามันแบบต่อต้านออกซิแดนท์ ที่มีป้ายระบุให้ใช้ระบายความร้อนของเครื่องยนต์ 2 จังหวะด้วยอากาศ (JASO FC GRADE OIL หรือ ISO EGC GRADE) อย่าใช้น้ํามันผสม BIA หรือ TCW (ระบายความร้อนของเครื่องยนต์ 2 จังหวะด้วยน้ํา)
○ อย่าใช้น้ํามันหล่อลื่นมัลติเกรด (10 W/30) หรือน้ํามันที่ใช้แล้ว
○ ห้ามผสมเชื้อเพลิงและน้ํามันในถังเชื้อเพลิงของเครื่อง ผสมน้ํามัน เชื้อเพลิงกับน้ํามันหล่อลิ่นในภาชนะอื่นที่สะอาดเสมอ

เริ่มจากเติมน้ำมนเบนซินครั้งนึง ซึ่งจะใช้

แล้วเติมน้ํามันปริมาณทั้งหมด ผสม (เขย่า) เซื้อเพลิงที่ผสม เพิ่มน้ํามัน เบนชื่นที่เหลือ

ผสม (เขย่า) เช้อเพลิงที่ผสมให้ทั่ว ก่อนเติมในถังเช้อเพลิง

การผสมน้ำมันสองจังหวะกับน้ำมันเบนซิน

น้ํามันเบนซิน (ลิตร)	น้ํามันสองจังหวะ (มล.)
	อัตราส่วน 50:1	อัตราส่วน 25:1
0.5	10 ———— 20
1	20 ———— 40
2	40 ———— 80
4	80 ———— 160

การเติมเชื้อเพลง

คำเตือน

ดับเครื่องยนต์แล้วปล่อยให้เย็นเป็นนาทีเสมอ ก่อนเติมเชื้อเพลิงใหม่อย่าสูบบุหรี่หรือนำเปลวไฟหรือประกายไฟใกล้กับสถานที่เติมเชื้อเพลิง

ไทย

เปิดถังน้ำมันอย่างช้าฯ ขณะเต็มน้ำมัน เพื่อให้ระบายความดันส่วน เกินเสีย
○ ปิดฝากเชื้อเพลิงให้นแน่นด้วยความระมัดระวัง หลังเติมเชื้อเพลิง
○ นำเครื่องออกจากสถานที่เติมเชื้อเพลง 3 เมตร ก่อนเริ่มใช้
○ ใช้สมุล้างน้ำมันที่หกใส่เสื้อผ้าทนที่
○ โปรดแน่ใจว่าได้ตรวจดูนำมันรั่วหลังจากเติมนำมัน
ก่อนเติมเชื้อเพลิง เพื่อนำไฟฟ้าสถิตย์ออกจากボードหลัก ส่วนบรรจุ เชื้อเพลิง และผู้ปฏิบัติงาน กรุณาแตะพันที่ชั้นเล็กน้อย

ก่อนเติมน้ำมัน ทำความสะอาด事先ยังให้หมดจด เพื่อไม่ให้ผุ่นผงตกลง ในถัง โปรดแนไเจว่า น้ำมันผสมกันตี โดยเข่วยภาชนะใส่ก่อนจะเติมน้ำมัน

การสตาร์ท

⚠️ คำเตือน

ก่อนเริ่มใช้งานเครื่องมือ ให้ม่นใจว่าใบมีดไม่ได้สัมผัสกับวัตถุอื่นใดหรือพื้น มิฉะนั้น ใบมีตอาจจะเคลื่อนไหวในแบบที่ไม่คาดคิดและเกิด อาการบาดเจ็บได้
ให้มั่นใจว่าใบมีดไม่ได้ขยับในขณะที่เครื่องยนต์กำลังเดินเบา ถ้าขายับ ให้ปรับจังหวะเดินเบาตามคู่มือการใช้งาน “การปรับจังหวะเดินเบา” ในหัวข้อ “การบํารุงรักษา” ถ้าใบมีดยังคงขยับหลังการปรับเปลี่ยน ให้หยุดเครื่องยนต์ทันเทิและหยุดการใช้งาน จากนั้นน่าเครื่องมือไปที่ตัวแทนขาย Tanaka ที่เกลัทที่สุด

(1) เริ่มเครื่องเย็น

1. ตั้งสวิตช์จุดระเบิด (8) ทำแหน่ง ON (รูปที่ 4)
2. กดจุกยางแย็ดน้ํามัน (9) หลายๆ ครั้งเพื่อให้เชื้อเพลงไหลเข้าไปใน คาร์บูเรเตอร์ (รูปที่ 5)
3. ตั้งดาน谣ชัก (10) ใบยังตําแหน่ง START (ปิด) (A) (รูปที่ 6)
4. ดึงเมื่อจับสตาร์ทเตอร์อย่างรวดเร็ว ให้มือจับอยู่ในกำเมื่อของคุณและไม่ให้ตัวกลับ (รูปที่ 7)
5. เมื่อได้ยืนเสียงเครื่องยนต์เริ่มจุดระเบิด ผลักดันใช้ไปที่ดำเนําแหน่ง RUN (เปิด) (B) (รูปที่ 6)
6. ดึงมือจับสตาร์ทเตอร้อย่างรวดเร็วอีกครั้ง (รูปที่ 7)

หมายเหตุ

ถ้าเครื่องยนต์ไม่สตาร์ท ทำตามข้อ 2 ถึงข้อ 4 อีกครั้ง

1. จากนั้นปล่อยเครื่องทั้งไว้ประมาณ 2-3 นาที ก่อนเริ่มการใช้งาน

2. ตรวจสอบให้นใจว่าใบมีดไม่ได้ขยับในขณะที่เครื่องยนต์กำลังเดิน เบา

(2) เริ่มเครื่องอุ่น

ใช้เพียง1,2,6 และ8 ของกระบวนการเริ่มเครื่องเย็น หากเครื่องยนต์ไม่ติด ใช้กระบวนการเริ่มเดียวกับเครื่องเย็น

การตัด

⚠️ คำเตือน

รวมใส่เครื่องแต่งกายและอุปกรณ์ป้องกันให้เหมาะสมอยู่เสมอเมื่อใช้งานอุปกรณ์ (รูปที่ 2)

หมายเหตุ

ใช้งานในลักษณะที่กฎหมายและข้อกำหนดต่างๆ ในห้องถิ่นระบุไว้

○ เมื่อต้องการตัววัตถุ ให้เร่งเครื่องยนต์เต็มกำลังเพื่อรักษาความเร็วในการตัดให้เหมาะสม เมื่อต้องการเล็มปลายด้านบนของแนวต้นไม่ ให้รักษา
○ แนวเครื่องตัดโดยให้ใบมีดตัดทํามุมอยู่ระหว่าง 15 ถึง 30 องศาภับระดับแนวทาง และเหวี่ยงเครื่องตัดไปมาเป็นวงได้กับปลายแนวต้นไม่เพื่อการ (รูปที่ 8)
○ ตัดแบบ跨度 ถ้าต้องการเลิ่มปลายด้านข้างของแนวต้นไม้ ใช้รักษา แนวเครื่องตัดในแนวตั้งและเหวี่ยงเครื่องตัดไปมาเป็นวงโค้ง (รูปที่ 9)

หมายเหตุ

ต้นไม้บางชนิดมีไม่ที่แข็งและเกินความสามารถในการตัดของเครื่อง มือถึงแม้ความกว้างจะพอดีกับความสามารถในการตัดปกติก็ตาม ใช้ กรรไกรตัดเลิ่มกิ่งไม่เพื่อตัดเอากิ่งหนาๆ ออกก่อนเริ่มใช้งาน
○ การตัดแบบเฉียงอาจเกินความสามารถของเครื่องมือเมื่อความ ยาวในการตัดยาวขึ้นเรื่อยๆ ให้แน่ใจว่าทําการตัดกิ่งไม้ที่หนาในมุมที่ ถูกต้อง

ข้อควรระวัง

การทำงานซึ่งทำให้ใบมีดหยุดบ่อยๆ จะทำให้เครื่องมือเสียหายใน ที่สุด

มือจับแบบหมุนหลายตำแหน่ง (รูปที่ 10)

มือจับควบคุมต้านหลังหมุนได้ 90 องศาเพื่อให้ความสะดวกในการใช้งาน กับการตัดหลากหลายมุม มือจับสามารถปรับมุมมองตำแหน่งได้น้ําแบบ การหมุนเมื่อจับด้านหลัง;

1. กดปุ่มล้อค (11) เพื่อให้มือจับหมุนได้
2. หมุนมือจับตามองศาที่ต้องการ 0°, 45° หรือ 90° ล็อคตําแหน่งและ ปล่อยปุ่มล็อคเพื่อล็อคมือจับใหญ่กับที่
   C: ถือด
   D: ปลตล้อค

หมายเหตุ

○ ก่อนจะทำการปรับมือจับต้านหลัง ให้มั่นใจว่าอุปกรณ์เดินเบาหรือ เครื่องยนต์ปิดแล้ว
○ ไม่สามารถใช้ไกรเร่งได้ถ้ามือจับยังลือคไม่แน่น (กดปุ่มลือคแล้ว)

การดับเครื่องยนต์ (รูปที่ 11)

ลดความเร็วของเครื่องยนต์ และเดินเครื่องในจังหวะเดินเบาสักสองสาม นาที แล้วปิดสวิทย์สตาร์ท (8)

หมายเหตุ

ถ้าเครื่องยนต์ไม่หยุดทำงาน สามารถบังคับให้หยุดได้โดยการหมุน ค้นใช้คไปที่ตําแหน่งเริ่ม ก่อนเริสตาร์ทเครื่องยนต์ ให้ปรึกษาตัวแทนขาย Tanaka เพื่อการ ซ่อมแซม

การบํารุงรักษา

อาจパーツรังักษา เปลี่ยน หรือช่อมอุปกรณ์และระบบควบคุมไอเสี่ยได้โดย หน่วยงานหรือช่างช่อมเครื่องยนต์เดๆ ที่ไม่ใช้งานบนผิวจราจร

การปรับแต่งคาร์บูเรเตอร์ (รูปที่ 12)

คาร์บูเรเตอร์คือส่วนที่มีความเที่ยงตรงที่ผสมอากาศกับเชื้อเพลิง และถูกออกแบบเพื่อใช้ตรวจสอบว่าเครื่องยนต์มีประสิทธิภาพสูง ก่อนที่เครื่องมือจะถูกส่งมายังโรงงาน คาร์บูเรเตอร์จะถูกปรับระหว่างการทดลองวิ่งให้ทำการปรับเปลี่ยนเมื่อจำเป็นอันเนื่องมาจากสภาพแวดล้อม (สภาพอากาศ หรือความกดอากาศ) ประเภทของน้ำมันเชื้อเพลิง ประเภทของน้ำมันสองวงจร และอื่นๆ เท่านั้น

คำเตือน

○ เนื่องจากคาร์บุเรเตอร์ถูกผลิตด้วยความเที่ยงตรงสูง กรุณาอย่างอด ออก
สำหรับผลิตภัณฑ์ตัวนี้ การตั้งค่าคาร์บูเรเตอร์ที่สามารถปรับได้เพียงอย่างเดียวคือความเร็วรอบเดินเบา (T)

T= สกรุปรับแต่งรอบหมุนเดินเบา

การปรับแต่งรอบหมุนเดินเบา (T)

คำเตือน

○ เมื่อหยุดเครื่องยนต์ อย่าหมุนสกรูปรับความเร็วรอบเดินเบา (T) ตาม มิฉะนั้น เมื่อเครื่องยนต์เริ่มทำงาน ในมีดอาจจะเคลื่อนไหว ในแบบที่ไม่คาดคิดและเกิดอาการบาดเจ็บได้
○ อย่าหมุนสกรูปรับความเร็วรอบเดินเบา (T) ไม่ว่ากรณ์ใต้ก็ตาม นอกจากปรับเดินเบา

ติดเครื่องยนต์ขณะกำลังปรับเดินเบา

(1) หากเครื่องยนต์หยุดทำงานขณะปรับเดินเบา ให้ติดเครื่อง และค่อยๆ หมุนสกรุปรับความเร็วรอบเดินเบา (T) ตาม เข็มนาฬิกาจนถึงตําแหน่งที่เครื่องยนต์หมุนได้อย่างราบริ่น ในขณะ นั้น ให้ม่นใจว่าใบมีดไม่ได้ขยับ
(2) ถ้าใบมีดขยับระหว่างเดินเบา ค่อยๆ หมุนสกรุปรับจังหวะเดินเบา (T) แบบ tuวนเข็มนาพิกาจนอยู่ ในตําแหน่งที่ใบมีดหยุดขยับ ในขณะนั้น ให้ม่นใจว่าการหมุนของ เครื่องยนต์นั้นแข็นไปด้วยความราบริ่น

คำเตือน

ถ้าใบมีดยังคงขยับหลังการปรับเปลี่ยนของสกรูปรับจังหวะเดินเบา (T) ให้หยุดเครื่องยนต์ทันที่และหยุดการใช้งาน จากนั้นนําเครื่องมือ ไปที่ตัวแทนขาย Tanaka ที่เกลังที่สุด

ไส้กรองอากาศ (รูปที่ 13)

ต้องทำความสะอาดตัวกรองอากาศ (12) ให้ม่มีผุ่นหรือเศษ เพื่อป้องกัน:

○ คาร์บูเรเตอร์ไม่ให้ทำงานผิดปกติ
○ ปัญหาเมื่อสตาร์ท
○ เครื่องยนต์สูญเสียกำลัง
○ ชิ้นส่วนเครื่องยนต์สึกหรอโดยไม่จำเป็น
○ สิ้นเปลืองน้ำมันผิดปกติ

ทำความสะอาดไส้กรองน้ำมันทุกวัน หรือบ่อยขึ้นเมื่อใช้งานในบริเวณที่มี ผุ่นผงมากเป็นพิเศษ

ปลตสลักเกลียว (13) จากนั้นนำผ่าครอบหม้อกรองอากาศและแผ่นกรอง อากาศออก (12) ล้างด้วยน้ำสปุ่อุ่นๆ ไส้กรองอากาศที่ใช้งานใบนานพออาจล้างให้สะอาดไม่ได้ จึงต้องเปลี่ยน ใหม่ตามระยะ และเปลี่ยนไส้กรองอากาศที่ชํารุดเสียด้วย

ตัวกรองเชื้อเพลิง (รูปที่ 14)

เอาตัวกรองเชื้อเพลิง (14) ออกจากถังเชื้อเพลิง และเปลี่ยนหากสกปรก

หมายเหตุ

ตัวกรองเชื้อเพลิงที่อุดตัน (14) อาจขวางการจ คายเชื้อเพลิง และทำให้ เครื่องยนต์ทำงานผิดปกติ

หัวเทียน (รูปที่ 15)

สภาพของหัวเทียนรับผลกระทบจาก:

○ การตั้งค่าคาร์บเรเตอร์ที่ไม่ถูกต้อง
○ น้ํามันที่ผสมไม่ตี (มีน้ํามันหล่อลื่นในน้ํามันเบนซินมากเกินไป)
○ ไส้กรองอากาศที่สกปรก
○ สภาพการใช้งานหนัก (เช่นใช้งานเมื่ออากาศเย็นจัด)

บังจัยเหล่านี้ทำให้เกิดเขมาที่ชั่วของหัวเทียน จนทำงานผิดปกติและ สตร์ทเครื่องยนต์ได้ยาก ถ้าเครื่องยนต์มีกำลังอ่อน ติดเครื่องได้ยากหรือ เดินเครื่องแย่ๆ เมื่อยู่ในจังหวะเดินเบา ให้ตรวจสอบหัวเทียนก่อนอื่น ถ้าหัวเทียนสกรปกครอง ทําความสะอาดและตรวจธุระยะห่างของเขี้ยวปรับแต่ง ใหม่หากจำเป็น ให้มระยะที่ถูกต้อง 0.6 มม. ควรเปลี่ยนหัวเทียนเมื่อเดิน เครื่องไปประมาณ 100 ชั่วโมงหรือเร็วกว่านั้น เมื่อชั่วไฟฟ้าสึกหรอมาก

หมายเหตุ

ในบางพั้นที่ กฎหมายบังคับให้ใช้ตัวด้านทานกระแสไฟฟ้าของหัวเทียน ในการหยุดการเริ่มต้น หากเครื่องจักรมีตัวด้านทานกระแสไฟฟ้าของหัวเทียนติดมาด้วย ให้ใช้หัวเทียนชนิดเดียวกันมาแทน

ใบมีด

⚠️ คำเตือน

ใส่ถุงมือบ้องกันเมื่อจับหรือซ่อมบํารุงใบมีด

ใบมิดจะติดตั้งลงในตัวนําใบมิดด้วยสลักเกลียวห้าหรือหกตัว ขัน สลักเกลียวเหล่านั้นให้แน่นให้มีระยะห่างเพื่อให้ใบมีตสามารถขยับได้ อย่างราบริ่น

การปรับระยะห่างใบมีด (รูปที่ 16)

1. ปลดแป้นเกลียวของใบมีด (15)
2. ขันสลักเกลียวของใบมีดให้แน่น (16) และจากนั้นปลดออกประมาณ 3/8 รอบ
3. เมื่อสลักเกลียว (16) ตั้งประจําตําแหน่งแล้ว ขันแป้นเกลียวของใบ มีดให้แน่น (15)

หมายเหตุ

(1) เมื่อระยะห่างน้อยเกินไป
ใบมีดจะชยับไม่ปกติและอาจเพิ่มพื้นผิวลาดเอียง
(2) เมื่อระยะห่างมากเกินไป
ใบมีดจะไม่มีความแม่นยำ

ข้อควรระวัง

ให้มั่นใจว่าจะเปลี่ยนสลักเกลี่ยวของใบมีดเมื่อมันหลวง เสื่อม หรือ เสียหาย อีกทั้งใหม่ใจว่าได้เปลี่ยนแทนที่ใบมีดที่เสียหายแล้ว

ไทย

การหล่อลื่นใบมีด (รูปที่ 17)

ระหว่างการตัดแต่ง ยางไม้ที่ติดชอบใบมีจะเพิ่มงานให้นักขึ้น ใช้น้ํามันหล่อสื่นอุปกรณ์ (หรือน้ํามันหล่อสื่นจักรยานหรือใกล้เคียง) เพื่อหล่อสื่นใบมีดและเช็ตออกด้วยผ้า เพื่อบ้องกันการเกิดสนิม ให้ม่นใจว่าได้หล่อลื่นใบมีดหลังการใช้งานและเมื่อจะไม่ได้ใช้งานในช่วงระยะเวลาหนึ่งก่อนใส่ specialsใบมีด

เรือนเพื่อง (รูปที่ 18)

เติมจาระบีทุก 20 ชั่วโมงของการใช้งาน

เติมจาระบีที่มีส่วนผสมของลี่เริยมคุณภาพประมาณ 3ก จากหัวอัดจาระบีมาที่ด้านข้างของเรือนเพื่อง (บ่งชี้ด้วยลูกศร) ด้วยการใช้กระบอกอัตจาระบีคาร์ทริดจัทม์ขายตามร้านค้า

ข้อควรระวัง

ก่อนลงมือตรวจสอบหรือซ่อมบำรุงเรือนเพื่อง ให้มั่นใจว่าเรือนเพื่อง เย็นลงแล้ว

สำหรับการเก็บระยะยาว

เอาเชื้อเพลิงออกจากถัง เริ่มเครื่องยนต์แล้วให้ทำงานจนหยุด ซ่อมความ เสี่ยหายใดๆที่อาจเกิดจากการใช้งาน ทำ ความสะอาดเครื่อง ด้วยผ้า ทำความสะอาด หรือใช้ท่ออากาศความต้นสูง ใส่น้ํามันเครื่องสองจังหวะ เล็กน้อย ในกระบอก ผ่านรู้หัวเทียน แล้วหมุนเครื่องยนต์หลายครั้งเพื่อ กระจายน้ํามัน คลุมเครื่องแล้วเก็บในพื้นที่แห้ง

แผนการบํารุงรักษา

ต่อไปนี้เป็นค้าแนะน้ำในการดูแลรักษาเบื้องต้น สอบถามรายละเอียดเพิ่มเติมได้จากตัวแทนขาย Tanaka

การบํารุงรักษาประจำวัน

○ ทำความสะอาดด้านนอกของตัวเครื่อง
○ ตรวจสอบความเสียหายหรือการแตกหักของตัวนำใบมีดและแผ่นป้องกัน (หากมี)เปลี่ยนชั้นส่วนตังกล่าวหากมีการกระทงหรือรอยร้าว
○ ตรวจสอบความคมของใบมีดและไม่มีการแตกหัก
○ ตรวจสอบแป้นเกลียวของใบมีดว่าขันแน่นเพียงพอแล้ว
○ ให้มั่นใจว่าCeสใบมีดไม่เสียหายและใส่ได้พอตี
○ ตรวจสอบว่าได้ชันนื้อตและสกรุแล้วอย่างแน่นหนา
○ ตรวจสอบเช็คให้นแน่ใจว่าตัวเครื่องไม่มีการชํารุดหรือความผิดปกติ

การบํารุงรักษาประจำสัปดาห์

○ ตรวจสอบสาร์เตอร์ โดยเฉพาะสายและสริงดึงกลับ
○ ทำความสะอาดภายนอกของหัวเทียน
○ เอาหัวเทียนออกแล้วตรวจสอบช่องอิเล็กโทรด ปรับให้เป็น 0.6 มม. หรือเปลี่ยนหัวเทียน
○ ตรวจสอบว่าท่อดูดอากาศที่สตาร์ทเตอร์ไม่อดต้น
○ ตรวจสอบว่ากล่องเพื่องมีจาระบื้อตอยู่เต็ม
○ ทำความสะอาดใส่กรองอากาศ

การบํารุงรักษาประจำเดือน

○ ใช้นำมันเบนซินล้างถังน้ำมัน
○ ทำความสะอาดด้านนอกของคาร์บูเรเตอร์และที่วางรอบๆ
○ ทำความสะอาดพัดลมและที่ว่างรอบๆ

การแก้ไขปัญหา

ทำการตรวจสอบเช็คตามที่ระบุในตารางด้านล่าง หากเครื่องมือไม่สามารถทำงานได้อย่างเป็นปกติ หากยังไม่สามารถแก้ไขปัญหาได้ ให้ขอคำแนะนำจากตัวแทนจำหน่ายของคุณหรือตัวแทนขาย Tanaka

อาการ	สาเหตุ การแก้ไข
เครื่องยนต์สตาร์ทไม่ติด	ระบบเชื้อเพลิง	เซื้อเพลิงในถังหมด หรือระดับน้ํามันเซื้อเพลิงต่ํา	เติมน้ํามันเซื้อเพลิงที่ผสมอย่างถูกต้อง (25:1-50:1)ลงในถัง
		ถังน้ํามันเซื้อเพลิงมีเซื้อเพลิงเก่า (มีกลิ่นผิตปกติ)	เปลี่ยนน้ํามันเซื้อเพลิงใหม่
		รับน้ํามันเซื้อเพลิงมากเกินไป และหัวเทียนเทียก	1. ถอดหัวเทียนออกแล้วปล่อยให้แห้ง2. ดึงค้นสตาร์ท 5 หรือ 6 ครั้ง เพื่อไล่เซื้อเพลิงส่วนเกิน3. ใส่หัวเทียน4. ปรับค้นโช้คไปที่ตําแหน่ง RUN แล้วดึงค้นสตาร์ท
		มีสิ่งสกปรากฏดันที่กรองน้ํามันเซื้อเพลิง	ทําความสะอาดกรองน้ํามันเซื้อเพลิง
		ท่อน้ํามันเซื้อเพลิงคดงอรือหลุด ตรวจสอบให้แนใจว่าเซื้อเพลิงไหลได้อย่างต่อเนื่อง
		คาร์บูเรเตอร์ผิดปกติ ติดต่อตัวแทนขาย Tanaka
	ระบบไฟฟ้า	สายสวัตช์ดับเครื่องยนต์ล้างจร ติดต่อตัวแทนขาย Tanaka
		หัวเทียนสกปรก เปลี่ยนหรือทําความสะอาดหัวเทียน
		ระยะห่างขี้วอิเล็กโทรศักร้างเกินไป ปรับระยะห่างให้ได้ 0.6 มม.
		การเชื่อมต่อระหว่างสายไฟแรงสูงและหัวเทียนไม่สมบูรณ์	ต่อสายอีกครั้ง
		ระบบไฟฟ้าผิดปกติ ติดต่อตัวแทนขาย Tanaka
	อื่นๆ	มีเขม่าอุตตันที่ช่องหม้อพักไอเสีย	ติดต่อตัวแทนขาย Tanaka
เครื่องยนต์สตาร์ทได้แต่ดับทันที่เครื่องยนต์ดับง่าย	ระบบเซื้อเพลิง	เซื้อเพลิงในถังหมด หรือระดับน้ํามันเซื้อเพลิงต่ํา	เติมน้ํามันเซื้อเพลิงที่ผสมอย่างถูกต้อง (25:1-50:1)ลงในถัง
		ถังน้ํามันเซื้อเฉลิงมีเซื้อเพลิงเก่า (มีกลิ่นผิดปกติ)	เปลี่ยนน้ํามันเซื้อเพลิงใหม่
		ยังไม่ได้เติมน้ํามันหล่อลื่นสองจังหวะ ติดต่อตัวแทนขาย Tanaka
		คันใช้คอยู่ที่ตําแหน่ง START ปรับค้นโช้คไปที่ตําแหน่ง RUN
		มีอากาศเข้าไปในระบบเซื้อเพลิง	ต่อท่อหรือข้อต่อน้ํามันเซื้อเพลิงอีกครั้ง
		คาร์บูเรเตอร์ผิดปกติ ติดต่อตัวแทนขาย Tanaka
	ระบบไฟฟ้า	ระบบจุดระเบิดผิดปกติหัวเทียนผิดปกติ เปลี่ยนหัวเทียนชุดใหม่ระบบไฟฟ้าผิดปกติ	ติดต่อตัวแทนขาย Tanaka
	อื่นๆ	เครื่องยนต์โอเวอร์อีทใช้หัวเทียนผิดรุ่น	เปลี่ยนต้วยชิ้นส่วนที่กําหนด ดูที่ “รายละเอียดจําเพาะ”
		กรองอากาศสกปรก	ทําความสะอาด
		มีเขม่าอุตตัน (ช่องหม้อหักไอเสีย)	ทําความสะอาด
		แรงดันอัดไม่เพียงพอ (ลูกสูบ แหวนลูกสูบ กระบอกสูบ)	ติดต่อตัวแทนขาย Tanaka

ไทย

อาการ สาเหตุ การแก้ไข
การสั่นผิดปกติ	มือจับ ที่ค้ามือจับ หรือชั้นส่วนที่ต้องยืดอื่นๆ หลวม	ตรวจสอบและชันไห้แน่น
	ใบเล่อยได้งงอ หรือเสียหาย ติดต่อตัวแทนขาย	Tanaka
	ระดับจาระบีในเรือนเพื่องต่ํา	เติมจาระบีดูที่ "การบํารุงรักษาเรือนเพื่อง"
	ระยะห่างใบมีตมากเกินไป	ปรับระยะห่างใบมีตดูที่ "การบํารุงรักษาใบมีต"
เครื่องยนต์กําลังทํางานแต่ใบมีตไม่ขยับการเคลื่อนไหวไม่ดี	ความล้มเหลวของเพื่อง ติดต่อตัด	วนทนขาย Tanaka
	ระยะห่างใบมีดน้อยเกินไป	ปรับระยะห่างใบมีตดูที่ "การบํารุงรักษาใบมีต"
	ใบเล่อยได้งงอ หรือเสียหาย ติดต่อตัวแทนขาย	Tanaka
	วัตถูแปลกลปอมติดอยู่ในใบมีต	น าวัตถูแปลกลปอมออก
	ยางไม่ติดหรือสนิมขึ้นใบมีต	ขัดยางไม้หรือสนิมออกดูที่ "การบํารุงรักษาใบมีต"
ประสิทธิภาพการตัดแย่	ระยะห่างใบมีดมากเกินไป	ปรับระยะห่างใบมีดดูที่ "การบํารุงรักษาใบมีต"
	ใบมีดที่อ	ลับใบมีดให้คมดูที่ "การบํารุงรักษาใบมีต"
		บริ กษาตัวแทนขาย Tanaka เพื่อเปลี่ยนใบมีดใหม่
	เกินความสามารถในการตัดของใบมีต	ดูที่ "ขั้นตอนการใช้งานของการตัด"
เครื่องยนต์ไม่ดับ	ส ว	ปรับค้นใช้คไปที่ตําแหน่ง START เพื่อดับเดิ่อกัดขับเครื่องยนต์ผิดปกติดิดต่อตัวแทนขาย Tanaka
เครื่องยนต์หยุดเมื่อลิ้นปิกฝีเสื้อถูกปิด	จ งหวะเดินเบาซ้าเกินไป	ปรับจังหวะเดินเบาดูที่ "การบํารุงรักษาการปรับจังหวะเดินเบา (T)"ถ้ายังเกิดสภาพนี้อีกหลังปรับจังหวะเดินเบา ติดต่อตัวแทนขาย Tanaka
ใบมีดขยับอย่างต่อเนื่องในขณะที่ลิ้นปีกฝีเสื้อถูกปิด	จังหวะเดินเบาเร็วเกินไป	ปรับจังหวะเดินเบาดูที่ "การบํารุงรักษาการปรับจังหวะเดินเบา (T)"ถ้ายังเกิดสภาพนี้อีกหลังปรับจังหวะเดินเบา ติดต่อตัวแทนขาย Tanaka
	สายลิ้นปิกฝีเสื้อตึงเกินไป ติดต่อตัวแทนขาย Tanaka
Tanaka تواصل مع موزع	ف Christ الترس	يعمل المحرك بينما لا تحركالشفرة"الحركة" ضعيفة
"subseteq بضبط خلوص الشفرة انظر "صيانة شفرة القطع"	عندما يكون خلوص الشفرة صغير جدّا
Tanaka تواصل مع موزع	الشفرة منحنية أو تالفة
"cum بازالة الجسم الغريب	ージود جسم غرب في الشفرة
"cum بازالة العصارة أو الصداً انظر "صيانة شفرة"القطع	هناك عصارة، أو الشفرة بها صداً
"cum بضبط خلوص الشفرة انظر "صيانة شفرة القطع"	عندما يكون خلوص الشفرة كبيرًا للغaaية	أداء القطع ضعيف
"cum بسن الشفرة انظر "صيانة شفرة القطع"	الشفرة أصبحت غير حادة
"تبديل الشفرة باخرى Tanaka اطلب من موزعجديدة.
"انظر "إجراءات تشغيل عملية القطع"	زيادة قدرة القطع في الشفرة
(START اضبط ذراع الخانق في الوضعلايقات المحرك Tanaka أوقف الاستخدام على الفور واتصل بموزع	تعطل مفتاح الإيقاف	المحرك لا ي tượng
"cum بضبط سرعة التباطو انظر "صيانة ضبط سرعة"الtbاطو "(T) إذا كانت هذه الحالة لا تزال مستمرة بعد Tanaka ضبط سرعة التباطو، تواصل مع موزع	سرعة التباطو منخفضة جدّا	توفق المحرك عند غلق الخانق
"cum بضبط سرعة التباطو انظر "صيانة ضبط سرعة"الtbاطو "(T) إذا كانت هذه الحالة لا تزال مستمرة بعد Tanaka ضبط سرعة التباطو، تواصل مع موزع	سرعة التباطو مرتفعة جدّا	تستمر الشفرة في الحركة عندGlقالخانق
Tanaka تواصل مع موزع	Enrollment الخانق معقود بشدة
