Produkttyp	Fristående diskmaskin
Märke	Cylinda
Modell	DM8390PRO
Mått (HxBxD)	850 x 598 x 598 mm
Vikt	45 kg
Energiklass	A++
Årlig energiförbrukning	270 kWh
Vattenförbrukning per cykel	9.5 L
Kuvert	13
Ljudnivå	44 dB(A)
Antal program	6
Program	Intensiv, Eco, Normal, Snabb, Skölj, Blötlägg
Extra funktioner	Halv last, Fördröjd start (3-9h), Extra torr
Spänning / Frekvens	220-240 V / 50 Hz
Effektförbrukning (standby)	0.5 W
Vattenanslutning	Endast kallvatten
Säkerhetsfunktioner	Barnlås, Översvämningsskydd, Aquastop
Underhåll	Rengör filter månatligen, avkalka var tredje månad, kontrollera sprutarmar
Tillgång på reservdelar	Ja, via auktoriserade servicecenter
Reparationsindex	8.2/10

Vanliga frågor - DM8390PRO Cylinda

Hur startar jag en cykel på min Cylinda DM8390PRO diskmaskin?

Ladda diskmaskinen, tillsätt diskmedel, välj ett program med programväljaren och tryck på Start-knappen. Stäng luckan ordentligt.

Vad ska jag göra om diskmaskinen inte tömmer?

Kontrollera tömningsslangen för veck eller blockeringar, rengör filtret och se till att vaskavloppet inte är igensatt. Om problemet kvarstår, kör en tömningscykel.

Hur rengör jag filtret?

Ta bort den nedre sprutarmen, vrid filterenheten moturs, lyft ut den, skölj under rinnande vatten och sätt tillbaka. Rengör var 1-2 månad.

Vilken energiklass har DM8390PRO?

DM8390PRO har energiklass A++ och förbrukar cirka 270 kWh per år under standardförhållanden.

Hur aktiverar jag barnlåset?

Tryck och håll in Barnlås-knappen (vanligtvis en nyckelikon) i 3 sekunder tills indikatorn tänds. För att avaktivera, upprepa samma åtgärd.

Kan jag använda diskmaskinssalt och sköljmedel?

Ja, fyll saltbehållaren med diskmaskinssalt och sköljmedelsbehållaren med sköljmedel. Justera sköljmedelsdosen enligt vattenhårdheten.

Vad gör 'Eco'-programmet?

Eco-programmet är optimerat för energi- och vattenbesparing. Det körs vid lägre temperatur och längre tid, lämpligt för normalt smutsad disk.

Hur tar jag bort en fastnad sprutarm?

Stäng av diskmaskinen, ta bort sprutarmen genom att skruva loss muttern eller dra den uppåt (beroende på modell), blötlägg i varmt såpvatten, rengör munstyckena med en tandpetare och sätt tillbaka.

Varför torkar min diskmaskin inte disken ordentligt?

Se till att sköljmedel är påfyllt och att dosen är korrekt. Använd Extra torr-alternativet om det finns. Undvik även överbelastning och låt disken svalna före urlastning.

Var hittar jag användarmanualen för DM8390PRO?

Manualen finns för gratis nedladdning på notice-facile.com i PDF-format. Du kan även begära en översatt version genom att välja ditt språk och ange din e-postadress.

BRUKSANVISNING DM8390PRO Cylinda

Vinterförvaring/transporter 6

Överfyllnadsskydd 6

Emballage 6

Kassering 6

Innan du diskar första gången 7

1 Vattnets hårdhet 7

2 Grundinställningar 8

Diska mer miljövänligt 10

Diskmaskinen sparar energi och vatten 10

Lasta diskmaskinen 11

Ömtåligt diskgods 11

Lastningen påverkar resultatet 11

Diskmaskinens korgar 11

Överkorg 12

Underkorg 13

Bestickskorg 13

Använda diskmaskinen 15

Dosera diskmedel 15

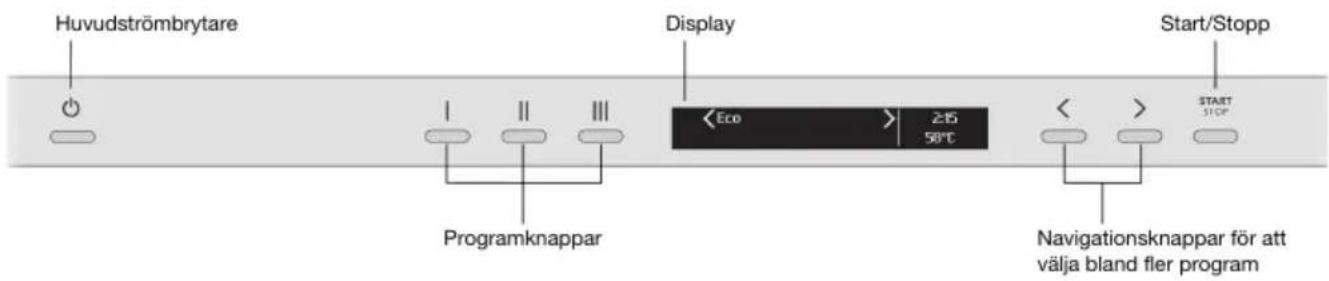

Huvudströmbrytaren 16

Välj program 16

Starta diskmaskinen 17

Återstående tid 17

Färgindikering 17

Om du vill avbryta eller byta program 18

Om du vill lasta i mer diskgods 18

Om diskmaskinen stängs av vid strömavbrott 18

After avslutat program 18

Så får du det bästa torkresultatet 18

Lasta ur diskmaskinen 18

Programtabell 19

Inställningar 20

Öppna diskmaskinens Inställningsmeny 20

Skötsel och rengöring 23

Fyll på spolglans 23

Fyll på salt 23

Rengör silar 24

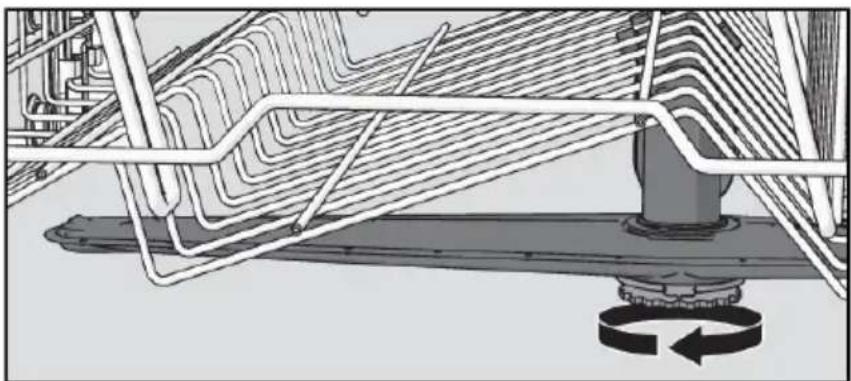

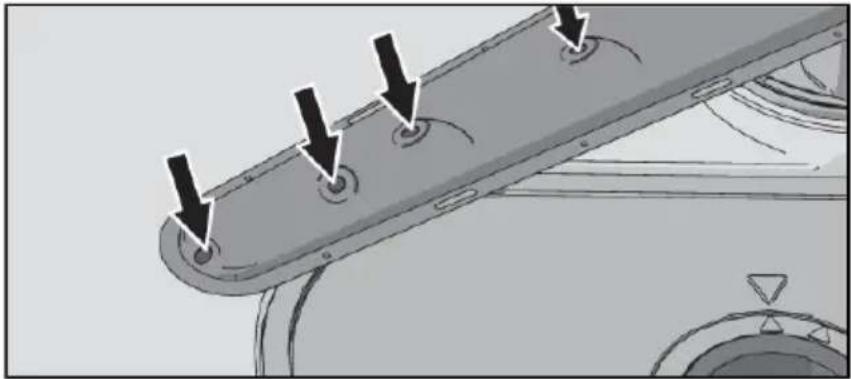

Rengör spolarmar 25

Rengör diskmaskinens in- och utsida 26

Åtgärda stopp 26

Felsökning 28

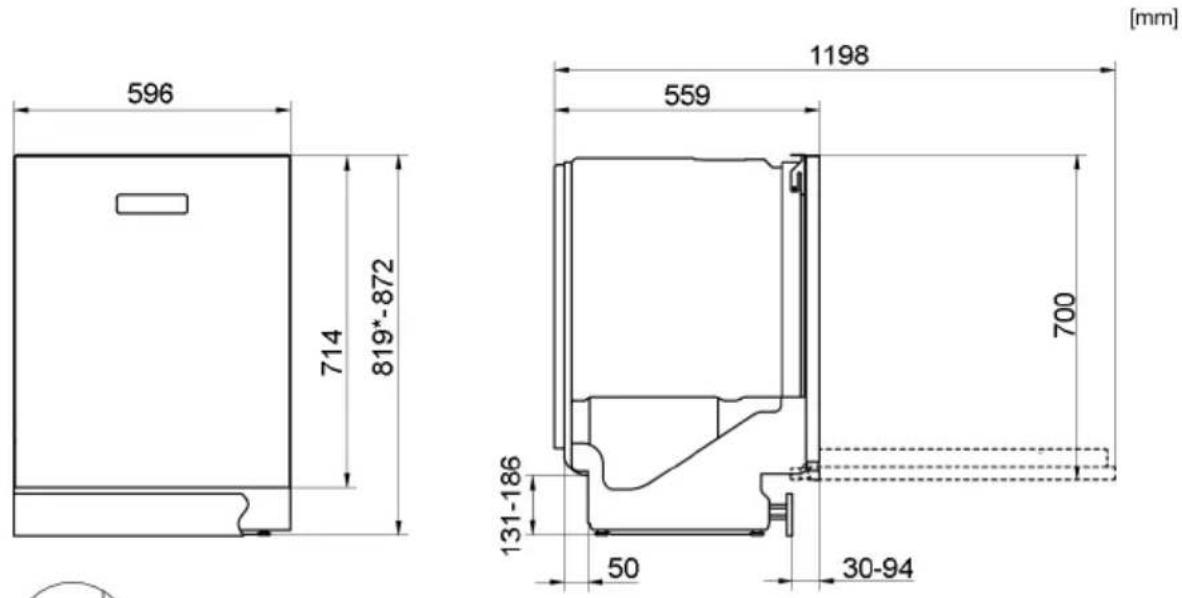

Installation 32

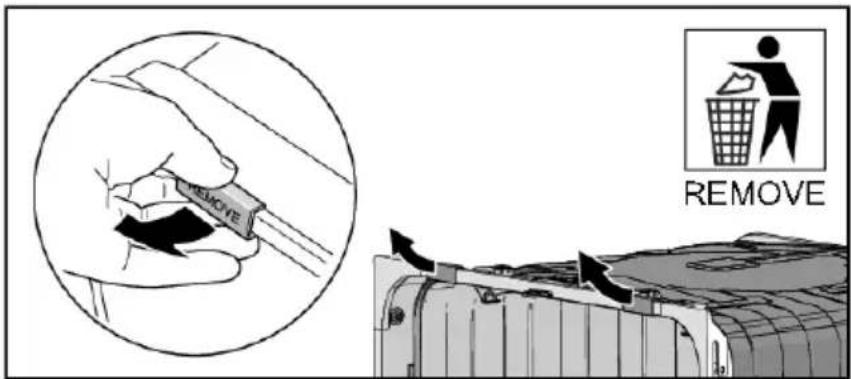

Transportskydd för luckan 33

Placera diskmaskinen 33

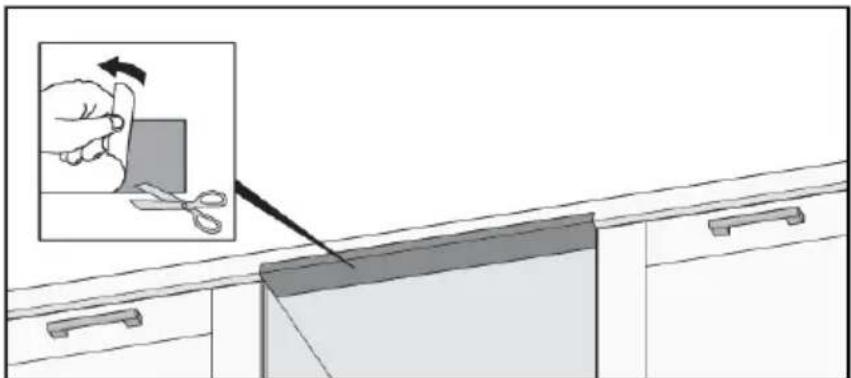

Montera skyddsfilmen 34

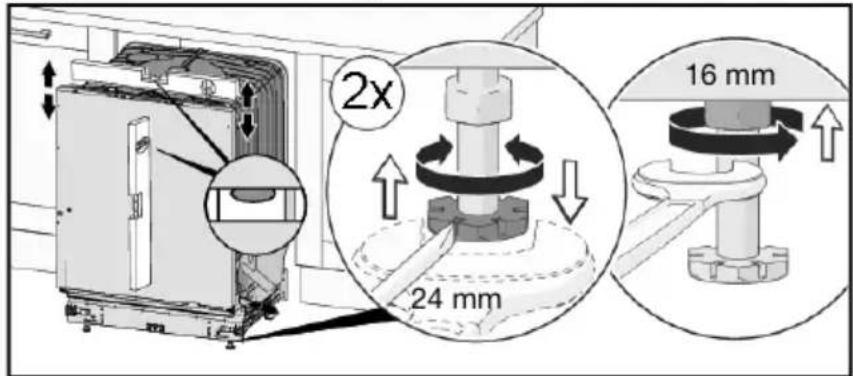

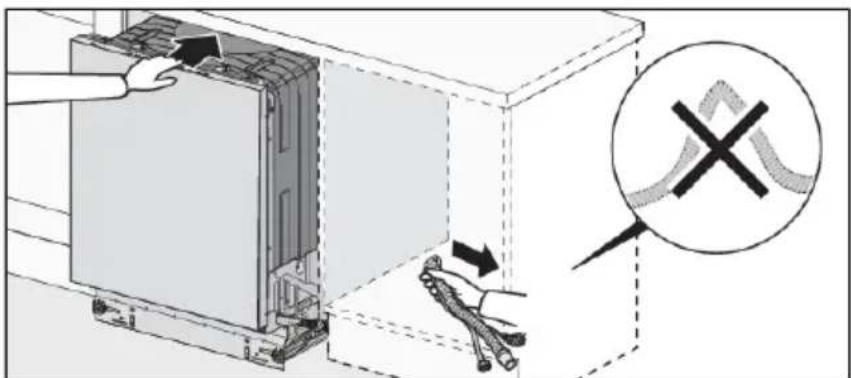

Justera höjden och skjut diskmaskinen på plats 34

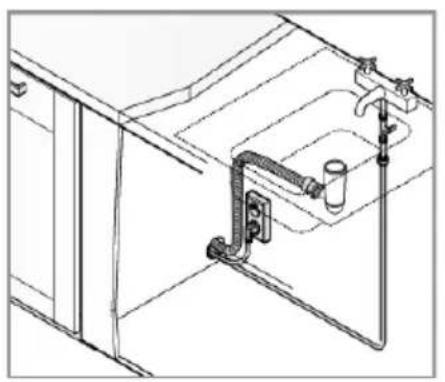

Anslutning till avlopp 35

Anslutning till vatten 36

Anslutning till el 37

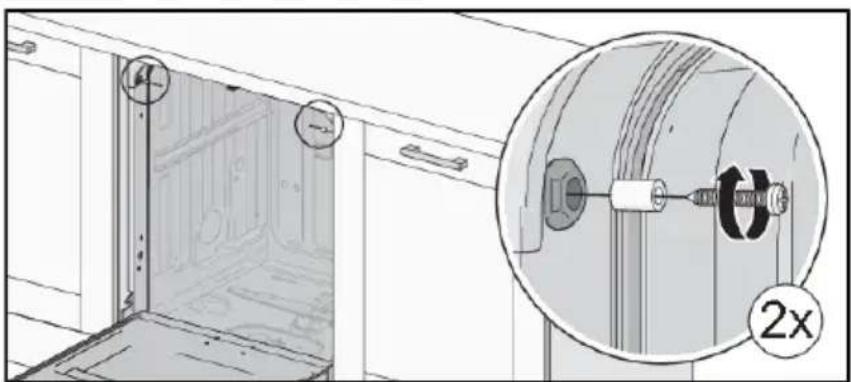

Skruva fast diskmaskinen 37

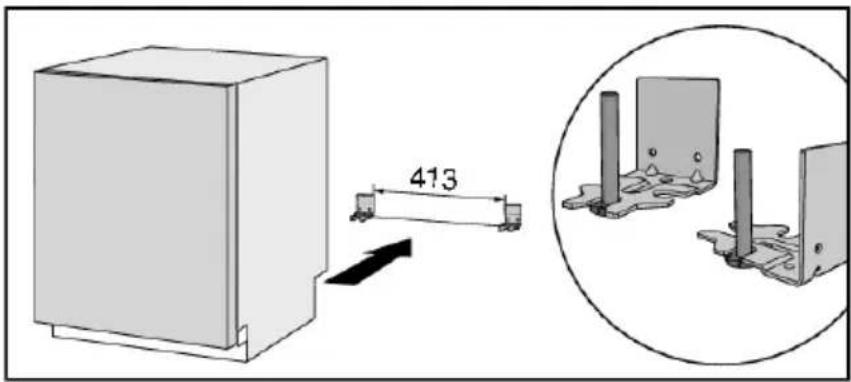

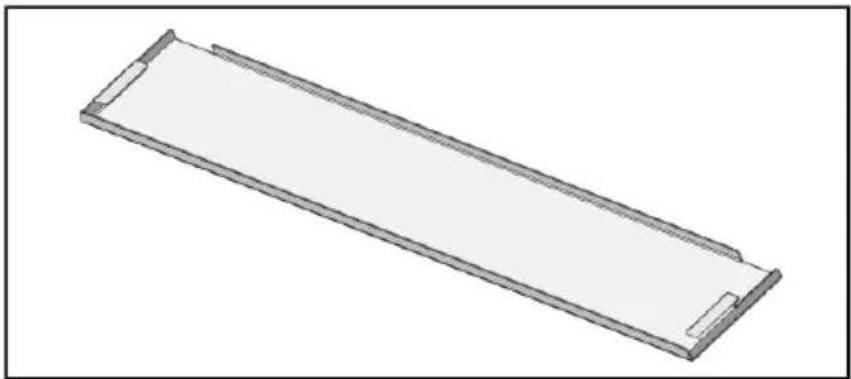

Diskmaskinens sparkplåt 39

Service 40

Teknisk data och energimärkning 41

Teknisk data 41

Information för konsument 41

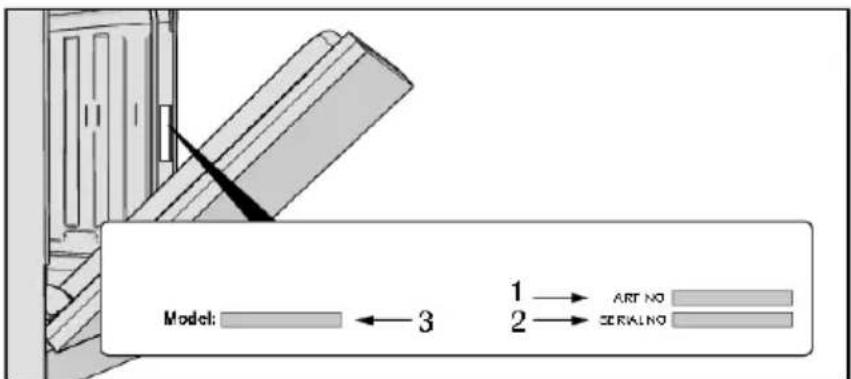

Information för testinstitut 41

Dindiskmaskin

Installera diskmaskinen, se kapitel Installation. För att därefter komma igång öppna luckan och tryck på Huvudströmbrytaren.

"This is a first time set up." visas i displayen första gången diskmaskinen sätts på. Det är viktigt att du väljer rätt inställningar för att uppnå ett bra diskresultat. Se sidan 7.

• Läs och spara bruksanvisningen!
• Antal standardkuvert: 13
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Lämna inte diskmaskinsluckan i öppet läge eftersom den kan utgöra en snubbelrisk.
• Använd endast maskindiskmedel!
• Denna maskin får användas av barn från 8 år och personer med nedsatt fysisk förmåga, nedsatt mental förmåga, sinnesfrånvaro eller brist på erfarenhet och kunskap. Dessa personer måste ha tillsyn vid användning av maskinen eller få anvisningar om hur maskinen ska användas och förstå de risker som kan förekomma. Rengöring av maskinen får inte utföras av barn utan tillsyn.
• Skadad nätkabel får endast bytas av behörig fackman.
• Den här diskmaskinen ska användas i hushåll eller liknande såsom:

- personalkök i butiker, på kontor eller andra arbetsmiljöer.

- bondgårdar.

- av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

- Barn måste övervakas. Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen. Det kan finnas diskmedelsrester kvar! När du fyllt på diskmedel, starta alltid diskmaskinen meddetsamma.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

WARNING!

Akta barnen - maskindiskmedel är frätande!

Installation

Se kapitel Installation.

Vinterförvaring/transporter

Förvara diskmaskinen frostfritt och undvik långa transporter vid stark kyla. Transportera diskmaskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintaget om diskmaskinens vattennivå stiger över den normala. Om skyddet utlöses visas Överfyllnad i displayen. Stäng av vattentillförseln och kontakta närmaste servicecenter.

Emballage

Emballaget skyddar produkten under transporten. Materialet i emballaget är återvinningsbart. Källsortera emballaget för att bidra till minskad råvaruförbrukning och minskat avfall. Din återförsäljare kan ta tillbaka emballaget för återvinning eller informera om närmaste återvinningsstation. Emballaget består av:

• Wellpapp av upp till 100% återvunnet material.
- Expanderad polystyren (EPS) utan tillsatser av klor och fluor.
• Reglar av obehandlat trä.
• Skyddsplast av polyeten (PE).

Kassering

Diskmaskinen är tillverkad och märkt för återvinning.

När diskmaskinen tjänat ut och ska skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

Kontakta din kommun för information om var och hur din diskmaskin skallåtervinnas på rätt sätt.

Innandudiskarförstagången

1Vattnetshårdhet

För att uppnå ett bra diskresultat behöver diskmaskinen mjukt vatten (vatten med låg kalkhalt). Hårt vatten orsakar vita beläggningar på diskgodset och i diskmaskinen.

Kontrolleravattnetshårdhetsgrad

Vattnets hårdhet anges i tyska hårdhetsgrader (°dH) eller franska hårdhetsgrader (°fH).

Inkommande vatten med en hårdhetsgrad över 4°dH (6°fH) måste avhärdas. Detta görs automatiskt med hjälp av den inbyggda avhärdaren. För att avhärdaren ska fungera optimalt måste inställningen av den anpassas till det inkommande vattnets hårdhetsgrad. Efter att du har ställt in avhärdaren, dosera disk- och spolglansmedel som om du har mjukt vatten.

Kontakta vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har.

Notera vattnets hårdhetsgrad: ____

		RekommenderadinställningFranskahår
		00-5°fH0-3°dH
		16-9°fH4-5°dH
		210-14°fH6-8°dH
		315-20°fH9-11°dH
		421-25°fH12-14°dH
		526-34°fH15-19°dH
		635-43°fH20-24°dH
		744-52°fH25-29°dH
		853-70°fH30-39°dH
		971°fH40°dH

Om vattnets hårdhetsgrad överstiger 20°dH (36°fH) rekommenderas att en extern avhärdare ansluts.

Ökadförbrukningvidregenerering

Diskmaskinens inbyggda avhärdare regenereras regelbundet för att funktionen ska bibehållas. Vid regenerering förlängs diskprogrammet samtidigt som energi- och vattenförbrukningen ökar. Hur ofta diskmaskinens avhärdare regenereras beror på vilken inställning som är vald.

Exempel: Om programmet Eco körs vid en vattenhärdhet på 14 °dH (25 °fH) regenereras avhärdaren med regelbundet intervall (efter 6 diskcykler), energiförbrukningen ökar med 0,015 kWh och vattenförbrukningen ökar med 2,3 liter samtidigt som programtiden förlängs med 3 minuter.

Regenereringen sker under programmets huvuddisk.

WARNING!

Hårt vatten orsakar vita beläggningar på diskgodset och i diskmaskinen. Det är därför viktigt att du väljer rätt inställning av avhärdaren! Se Vattenhärdhet.

Kör aldrig diskmaskinen med tom saltbehållare om det inkommande vattnet har en hårdhetsgrad över 4°dH (6°fH).

2Grundinställningar

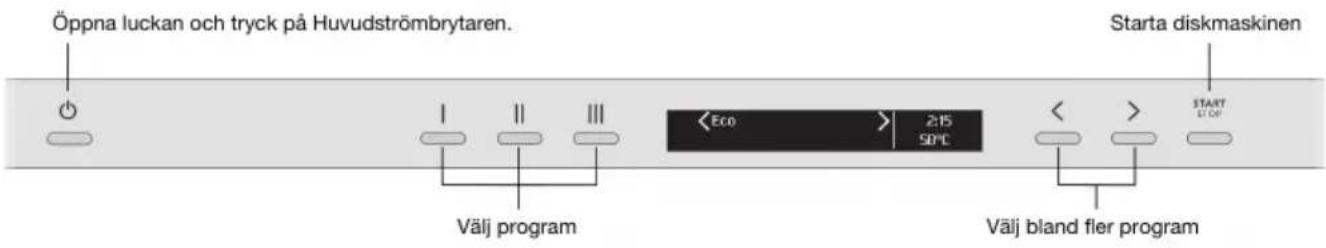

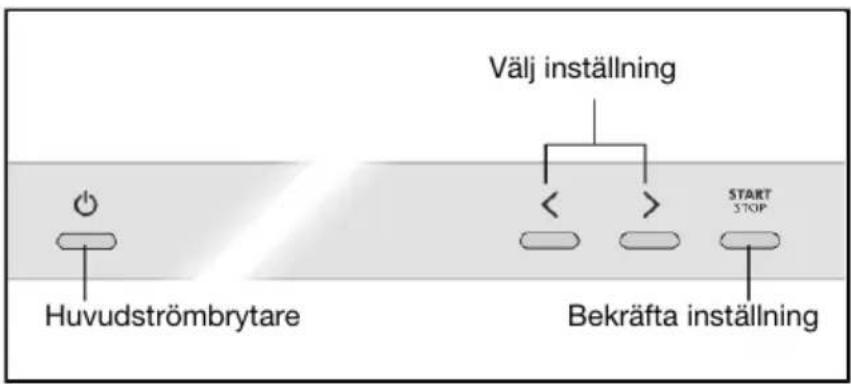

Öppna luckan och tryck på Huvudströmbrytaren.

"This is a first time set up." visas i displayen. Det är viktigt att du väljer rätt inställningar för att uppnå ett bra diskresultat.

Inställningar

Välj språk som ska visas i displayen.

Spolglansmedel0/1/2/3/4/5/TAB1

Torkningen går snabbare och får ett bättre resultat om man använder spolglansmedel. Du får också ett finare diskresultat med klart och fläckfritt diskgods.

Välj dosering av spolglansmedel. Doseringen av spolglansmedel kan ställas in från 0 (Av) till 5 (Hög dosering).

Vid användning av kombinationsdiskmedel som innehåller spolglansmedel kan du aktivera inställningen TAB. Läs mer om kombinationsdiskmedel i kapitel Använda diskmaskinen.

Förvaltfrånfabrik:5

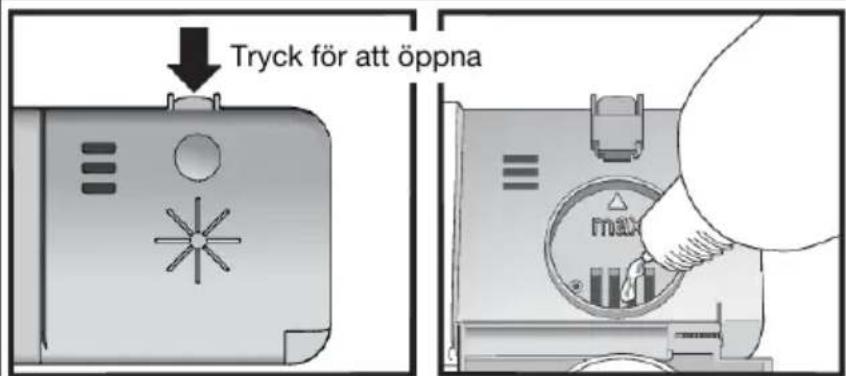

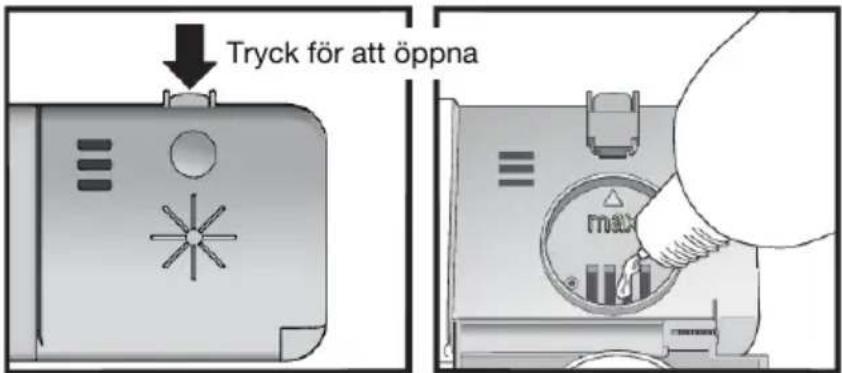

Fyllpåspolglans

1. Öppna locket för spolglansmedel.
2. Fyll försiktigt på spolglansmedel upp till nivån markerad med max.
3. Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.
4. Stäng locket ordentligt.

Vattenhårdhet0/1/2/3/4/5/6/7/8/92

Inställning av avhärdaren. Välj inställning beroende på det inkommande vattnets hårdhetsgrad. Det är viktigt att inställningen är korrekt!

Glöm inte att fylla på salt i saltbehållaren efter att du ställt in avhärdaren på 1 - 9.

Vidinkommandevattenmedenhårdhetsgradunder4°dH(6°fH), välj0.Avhärdareninaktiverasoch saltbehöverintefyllaspå.

Förvaltfrånfabrik:6

Fyllpåsalt

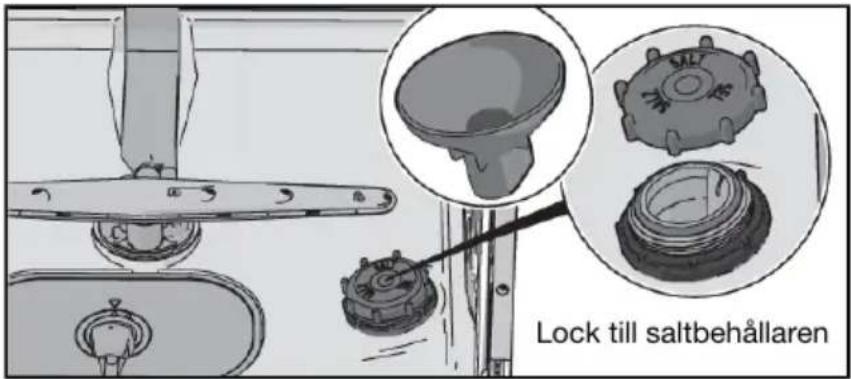

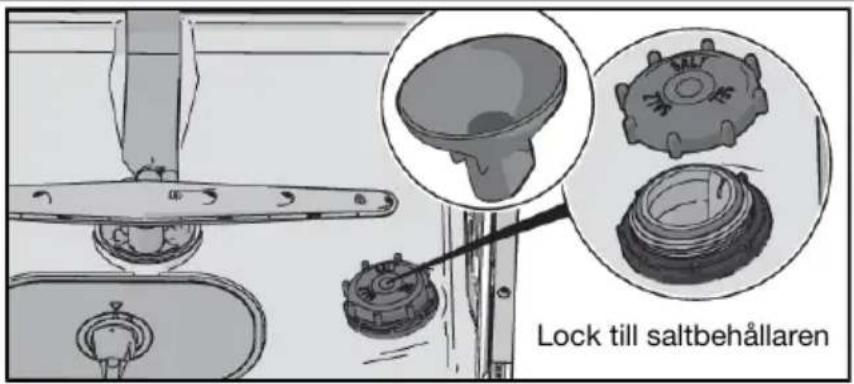

1. Skruva bort locket till saltbehållaren.
2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 l vatten.
3. Fyll sedan på så mycket salt, max 630 gram, att behållaren blir full. Använd grovt salt eller specialsalt för diskmaskiner.
4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.

För att inte riskera rostfläckar måste ett diskprogram startas direkt efter påfyllning av salt.

Förattändravaldainställningarsekapitellinställningar.

Diskamermiljövänligt

Diskmaskinenspararenergiochvatten

Vid diskning av diskgods i en diskmaskin för hushåll används vanligtvis mindre energi och vatten än vid handdisk.

Sköljinteunderrinnandevatten

Skölj inte av diskgodset under rinnande vatten, då det leder till ökad energi- och vattenförbrukning.

Skrapa bara bort större matrester innan du lastar diskmaskinen.

Väljmiljöanpassatdiskmedel

Läs miljödeklarationerna på förpackningen!

Överdosering av diskmedel, spolglansmedel och salt kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Diskafullastaddiskmaskin

Spara energi och vatten genom att vänta med diskningen tills diskmaskinen är fullastad (se antal standardkuvert). Använd programmet Avspolning för att skölja diskgodset om du får problem med lukt.

Diskamedlägretemperatur

Är disken bara lätt smutsad kan du välja ett program med låg temperatur.

Väljdiskprogram-Eco

Detta program är lämpligt för att diska normalt smutsat diskgods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning. Detta program används för att bedöma efterlevnaden av EU:s ekodesignlagstiftning.

Diskprogrammet är utvecklat för att diska effektivt med så låg energi- och vattenförbrukning som möljigt. Programmet diskar med låg temperatur under lång tid.

Öppnaluckanpågläntefteravslutatprogram

Du får ett bättre torkresultat om du efter avslutat program ställer luckan lite på glänt. (Om diskmaskinen är inbyggd måste inredningen klara eventuell kondens från diskmaskinen.)

Ansluttillkalltvatten

Anslut diskmaskinen till kallt vatten om fastigheten värms upp med olja, el eller gas.

Anslutningtillvarmtvatten

Anslut diskmaskinen till varmt vatten (max 70 °C) om fastigheten värms upp med energisnål varmvattenberedning som exempelvis fjärrvärme, solceller eller bergvärme. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

OBS!

Överskrid inte tillåten temperatur på det inkommande vattnet. Vissa material i en del husgeråd tål inte stark värme.

Lastadiskmaskinen

Ömtåligtdiskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Var försiktig med till exempel handgjorda föremål, ömtålig dekor, kristall/glas, silver, koppar, tenn, aluminium, trä och plast. Titta efter märkningen "Tål maskindisk".

Ömtåligdekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/glas

Diska ömtåliga föremål i kristall/glas med det skonsamma diskprogrammet Kristall/Glas. Tänk på att vara sparsam med doseringen av diskmedel och att placera föremålen så att de inte stöter samman under diskningen.

Torkningen går snabbare och får ett bättre resultat om man använder spolglansmedel. Du får också ett finare diskresultat med klart och fläckfritt diskgods.

Handmåladekonstglassamtantikaochmycketömtåligaföremålbörintediskasidiskmaskin.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Bestickmedklistradehandtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Lastningenpåverkarresultatet

Var noga med hur du lastar diskgodset för att få bästa disk- och torkresultatet till så låg energi- och vattenförbrukning som möjligt. Ge din diskmaskin de bästa förutsättningarna att komma åt och diska alla ytor samt att torka disken på bästa sätt.

• Vänd alla smutsiga ytor inåt och nedåt!
- Diskgodset ska inte ligga i eller på varandra.
- Luta diskgods med fördjupningar, till exempel koppar, så att sköljvattnet rinner av. Detta är också viktigt för föremål i plast.
- Se till att små föremål inte ramlar igenom diskkorgen, placera dem i bestickskorgen.

OBS!

Kontrollera att spolarmarna kan rotera fritt.

Diskmaskinenskorgar

Diskmaskinen är utrustad med överkorg och underkorg med bestickskorg.

Korgarnasutseendekanskiljasigberoendepådiskmaskinensutförande.

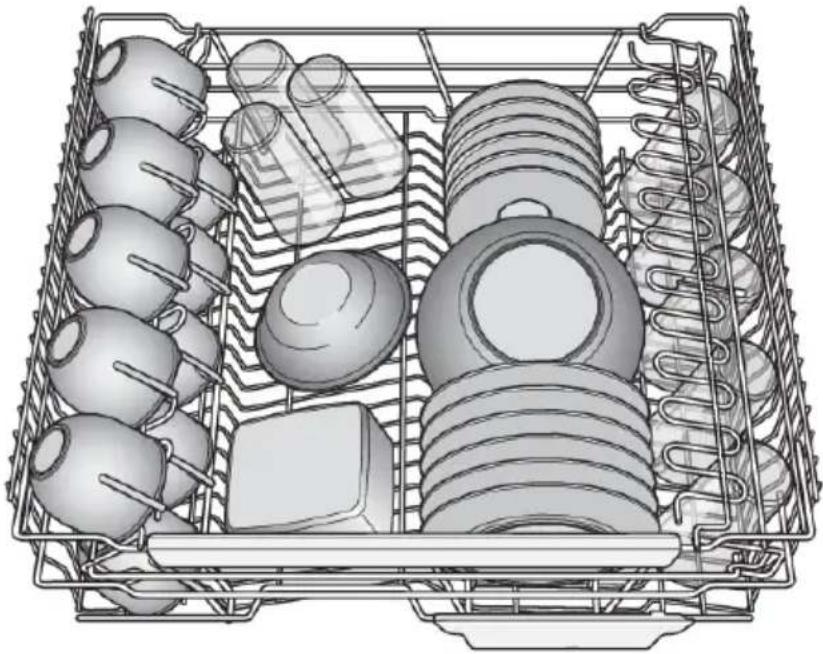

Överkorg

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vänd alla smutsiga ytor inåt och nedåt! Vinglas ställs i vinglashyllan och knivar läggs i knivstället till höger.

1. Dra ut överkorgen.
2. Ta tag i överkorgens sidor med båda händerna och lyft upp den.

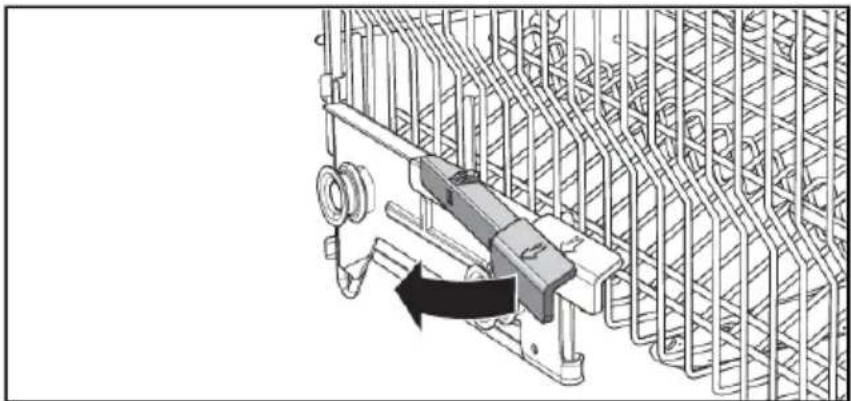

Sänkningavöverkorg

1. Dra ut överkorgen.
2. Dra ut de två låshandtagen på vardera sida för att sänka överkorgen.

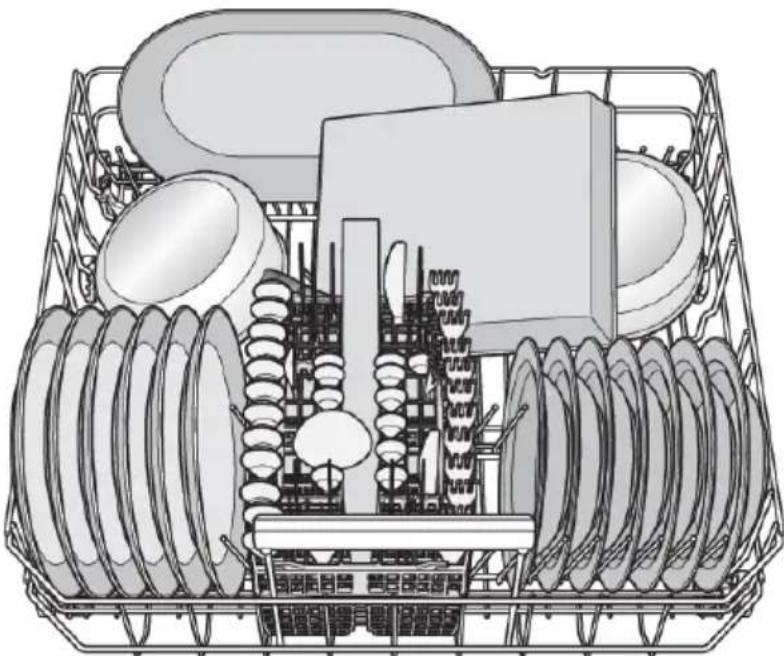

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickskorgen) i underkorgen.

Placera grytor och kastruller i den bakre högra delen av underkorgen, för att på bästa sätt utnyttja diskprestandan från det bakre spraymunstycket som är avsett för denna typ av diskgods.

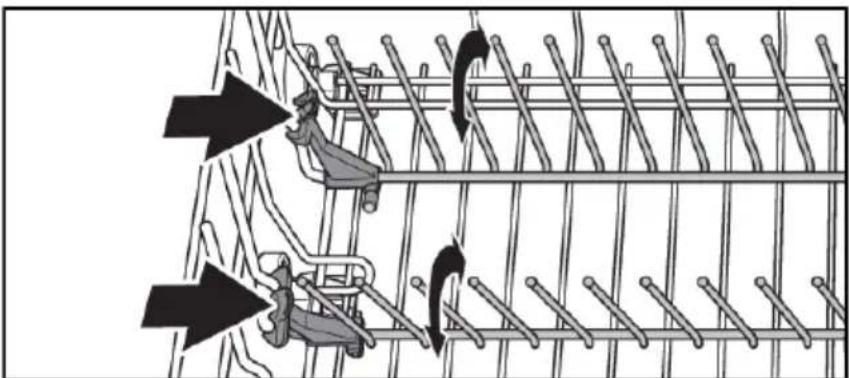

Fäll ned de fällbara vikpinnarna (tallriksstöden) vid diskning av kastruller. Frigör vikpinnarna genom att trycka fästet inåt innan läget justeras.

Flytta vikpinnar samt dess fästen för att bredda avståndet mellan pinnraderna för att anpassa underkorgen till tallrikar med en diameter större än 25 cm.

Bestickskorg

Ställ besticken med skaften nedåt, förutom vassa knivar, och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Bestickskorgen placeras med fördel i den främre mittersta delen av underkorgen, för att få ut bästa möjliga diskprestanda från det unika spraymunstycket som är avsett för bestickskorgen.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

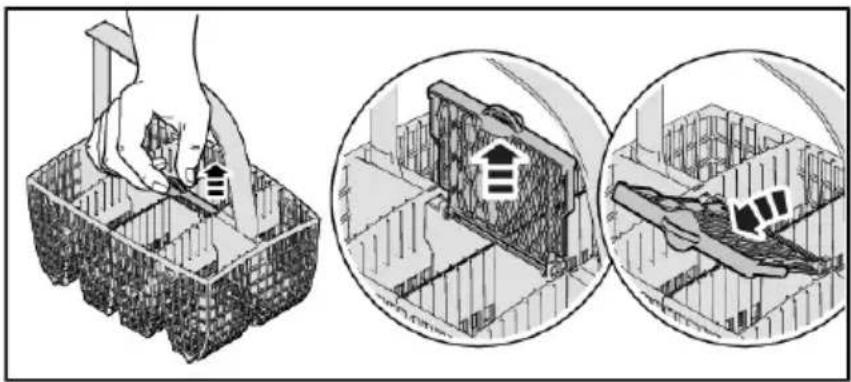

Fällbarluckaförsmåprylar

Bestickskorgen har en fällbar lucka i mitten för småprylar, eller smala skaft, som till exempel elvispar.

1. Fack för fördiskmedel
2. Fack för huvuddiskmedel

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Diskmaskinen är utrustad med en avhärdare, dosera därför som om du har mjukt vatten.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Diskmedelsfacket ska vara torrt när diskmedel doseras. Det finns ett fack för fördisk och ett för huvuddisk. Dosera en mindre del diskmedel i facket för fördisk om pulver- eller flytande maskindiskmedel används. Kontakta diskmedelstillverkaren om du har frågor rörande diskmedel.

OBS!

Använd endast maskindiskmedel! Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på rätt sätt.

OBS!

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället pulver- eller flytande maskindiskmedel.

Kombinationsdiskmedel

På marknaden finns många olika typer av kombinationsdiskmedel. Läs noga anvisningarna för dessa produkter.

Vid användning av kombinationsdiskmedel som innehåller spolglansmedel kan du aktivera inställningen TAB. Observera att salt måste fyllas på i saltbehållaren.

OBS!

Ett optimalt disk- och torkresultat får du genom att använda vanligt maskindiskmedel tillsammans med separat dosering av spolglansmedel och salt.

Huvudströmbrytaren

Öppna luckan och tryck på Huvudströmbrytaren. Öppna också vattenkranen om den är stängd.

Väljprogram

Eco är alltid förvalt. För att välja ett annat program, tryck på en av programknapparna I, II eller III. Du kan även välja ett program genom att trycka på navigationsknapp < eller > tills önskat program visas i displayen.

Välj program beroende på typ av diskgods och hur smutsigt det är.

Eco

Detta program är lämpligt för att diska normalt smutsat diskgods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning. Detta program används för att bedöma efterlevnaden av EU:s ekodesignlagstiftning.

Kristall/Glas

Detta program är anpassat för att diska ömtåliga glas som just använts och därför inte kräver ett så kraftfullt program. Även porslin går bra att diska. Se även Ömtåligt diskgods i kapitel Lasta diskmaskinen.

Intensiv

Ett program med hög temperatur som löser fett på hårt smutsat diskgods som till exempel kastruller, grytor och gratängformar. Om diskmaskinen inte fylls av sådan disk, kan du fylla på med tallrikar och så vidare.

Snabb

Programmet används till glas och porslin som är lätt smutsat, exempelvis kaffekoppar.

Avspolning

För att skölja diskgodset, medan du väntar på att diskmaskinen skall bli full.

Universal ^1)

Kraftfullt vardagsprogram som klarar intorkade matrester, men är inte avsett för inbränd mat, till exempel gratängformar.

|| SANI ^1)

Detta program är idealiskt att använda då det ställs extra höga hygienkrav. Temperaturen i huvuddisken är 60 °C. Den sista sköljningen är 85 °C i 4 minuter.

1) Programknapp/V.Programknapparnasförprogrammeradeprogramkanändras.Sekapitel Inställningar.

SANIsnabb 1)

Välj SANI snabb om du önskar ett snabbare program som fortfarande uppfyller hygienkrav.

Temperaturen i huvuddisken är 60 °C. Den sista sköljningen är 85 °C i 4 minuter.

Självrengörning

Självrengörande program för hygienisk rengöring av diskmaskinens innerbehållare samt spolarmar och spolrör.

Programmet ska köras (utan disk i maskinen) med vanligt maskindiskmedel eller med citronsyra. På marknaden finns även rengöringsmedel anpassat för diskmaskin. För rengöring av kalkavlagringar se Innerbehållare i kapitel Skötsel och rengöring.

START STOP

Startadiskmaskinen

Tryck på Start/Stop tills displayen visar "Program startat, stäng luckan". Detta indikerar att diskmaskinen är klar att starta. Stäng luckan ordentligt, annars startar inte diskmaskinen.

Om diskmaskinen inte startas eller luckan inte stängs inom 2 minuter efter senaste knapptryckning stängs maskinen av.

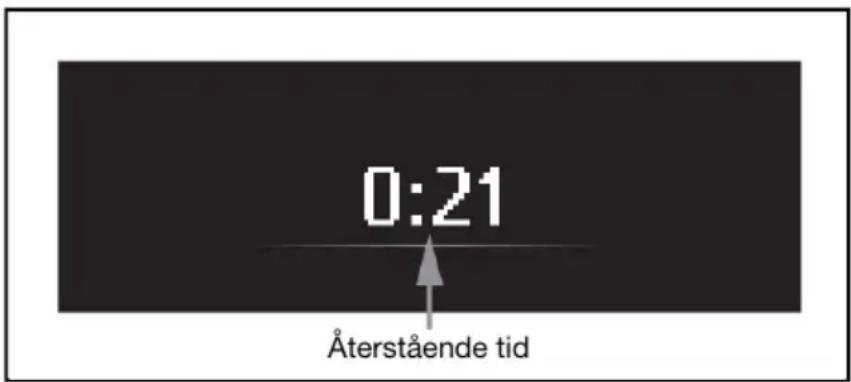

Återståendetid

När du valt program visas hur lång tid programmet tog förra gången det kördes.

När du startat diskmaskinen visar displayen hur lång tid som återstår av programmet. En uppdatering av återstående tid görs sedan efter uppvärmning av den sista sköljningen.

Tiden kan variera något från gång till gång beroende på temperatur på inkommande vatten, diskmängden, omgivningens temperatur med mera.

Återstående tidvisning kan i den första körningen av varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid andra körningen av respektive program utgår diskmaskinen från den tid programmet tog vid föregående körning.

Färgindikering

Färgindikering i frontdisplayen ger dig information genom olika färger.

Blå-Lastamer

Programmet har startat men du kan fortfarande lasta i mer disk.

Röd-Lastaej

Du bör inte lasta i mer disk (risk för sämre diskresultat).

Blinkandeljusindikerarattluckanharöppnatsunderpågåendeprogram. Omdetblinkarnärluckanär stängdharettfeluppstått. SekapitelFelsökning.

Grön-Lastaur

Diskprogrammet är klart. Indikeringen lyser i 15 minuter.

Omduvillavbrytaellerbytaprogram

Öppna luckan, tryck och håll in Start/Stop i tre sekunder, om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Välj därefter ett nytt program, tryck på Start/Stop och stäng luckan.

Omduvilllastaimerdiskgods

Öppna luckan. Diskmaskinen stannar automatiskt. Ställ in disken och stäng luckan. Efter en paus, fortsätter diskmaskinen där den slutade.

Omdiskmaskinenstängsavvidströmavbrott

Om diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

OBS!

Under torkningen avbryts programmet om strömmen stängs av eller om luckan är öppen i mer än 2 minuter.

Efteravslutatprogram

När programmet avslutats visas "END" i displayen.

Programslut indikeras även genom en kort ljudsignal. I kapitel Inställningar beskrivs hur du ändrar denna funktion.

Diskmaskinen stängs automatiskt av efter avslutat program. Stäng av vattenkranen efter varje användning.

Såfårdudetbästatorkresultatet

• Lasta diskmaskinen full.
• Luta diskgods med fördjupningar, till exempel koppar, så att sköljvattnet rinner av. Detta är också viktigt för föremål i plast.
• Fyll på eller öka doseringen av spolglansmedel.
• Öppna luckan på glänt efter avslutat program.
• Låt diskgodset svalna innan det tas ut.

Lastaurdiskmaskinen

Varmt porslin är extra ömtåligt. Låt diskgodset svalna i diskmaskinen innan det tas ut.

Lasta ur underkorgen först för att undvika att eventuellt vatten droppar från överkorgen ner på diskgodset i underkorgen.

Programtabell

		HuvuddiskFörderkörjär	Sistasköljning	Förbrukningsvärden1)
				Kalltvatten2)		Varmtvatten3)		Vattenför-br.(liter)
				Disktid (ca tim:min)	Energi (cakWh)	Disktid (ca tim:min)	Energi (cakWh)
Eco^4)								9,90,63:300,923:5056
								9,00,41:200,71:4050 °C
								16,51,22:351,62:5570
								9,50,10:200,20:20<25
								3,00,010:070,010:07--
								15,50,81:451,22:0565
								13,01,21:201,71:3585
								15,51,30:451,91:0085
								9,01,40:551,61:1585 °C

1) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera. 2) Anslutningtillkallvattenca15°C.
3) Anslutningtillvarmvattenca60°C.
4) Detta program är lämpligt för att diska normalt smutsat diskgods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning. DettaprogramanvändsförattbedömaefterlevnadenavEU:sekodesignlagstiftning.

Inställningar

Öppna diskmaskinens Inställningsmeny

Öppna luckan och tryck på Huvudströmbrytaren tills displayen tänds.

För att öppna diskmaskinens Inställningsmeny, tryck på Navigationsknapparna: < > x 3, x 3

För att lämna diskmaskinens Inställningsmeny, välj Tillbaka och bekräfta valet med Start/Stop.

Inställningar		Alternativ
1	Språk	English/Svenska/Dansk/Norsk/Suomi/Nederlands/Français/Deutsch/Italiano/Pyccxiël/Espanöl/Portuguës/Sloven./Eesti/Latviešu/Lietuvių/Hrvatski/Polish/简体中文 / 繁體中文 /日本語	Du kan välja vilket språk som visas i display-en.

Tabellenfortsätterfrånföregåendesida

		AlternativInställningar
		Info i frontdisplay1/2	Du kan välja vilken information som visas i frontdisplayen.1 Färgindikering Tid kvar ^2) Av2 Färgindikering Tid kvar+Status ^3) På
		0/1/2/3Volymknappljud5	Signalen ger bekräftelse på en knapptryckning.
		0/1/2/3Volymljudsignal6	Ljudsignalen indikerar när ett diskprogram avslutats.Felmeddelandenindikerasalltidmedenhög ljudsignal.
		0/1/2/3/4/5/TABSpolglansmedelling för dosering av spolglansmedel. Doseringen av spolglansmedel kan ställas in från 0 (Av) till 5 (Hög dosering).Öka doseringen av spolglansmedel:Om diskgodset har vattenfläckar.Minska doseringen av spolglansmedel:Om diskgodset har en vit/blå kladdig film.Om diskgodset har ränder.Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.Vid användning av kombinationsdiskmedel som innehåller spolglansmedel kan du aktivera inställningen TAB.
		°C/°FTemperaturenhet8	Temperatur i displayen kan visas i °C (Celcius) eller i °F (Fahrenheit).
		0/1/2/3/4/5/6/7/8/9Vattenhårdheting av avhärdaren. Välj inställning beroende på det inkommande vattnets hårdhetsgrad. Det är viktigt att inställningen är korrekt!

2) SANI, SANIsnabb: Tidkvar+Status
3) SANI, SANIsnabb: Tidkvar+Status+Temperatur

Tabellenfortsätterfrånföregåendesida

		AlternativInställningar
			Tabellenfortsätterfrånföregåendesida
			Tyskahård-hetsgrader	Franska hårdhets-grader	Rekommen-deradin-ställning
					210-14°fH6-8°d
					315-20°fH9-11°
					421-25°fH12-14
					526-34°fH15-19
					635-43°fH20-24
					744-52°fH25-29
					853-70°fH30-39
					971°fH40°dH
			Glöm inte att fylla på salt i saltbehållaren ef-ter att du ställt in avhärdaren på 1 - 9.Vidinkommandevattenmedenhårdhets-gradunder4°dH(6°fH),välj0.Avhärdareninaktiverasochsaltbehöverintefyllaspå.
10	avstängd	På/AvInnerbelysningvid	Välj om innerbelysningen ska tändas närdiskmaskinen är avstängd och luckan öpp-nas. (Om huvudströmbrytaren är påslagentänds alltid innerbelysningen när luckanöppnas.)
	Tillbaka		För att lämna diskmaskinens Inställningsme-ny, välj Tillbaka och bekräfta valet medStart/Stop.

Skötselochrengöring

Fyllpåspolglans

När spolglansmedlet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

1. Öppna locket för spolglansmedel.
2. Fyll försiktigt på spolglansmedel upp till nivån markerad med max.
3. Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.
4. Stäng locket ordentligt.

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Fyllpåsalt

När saltet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

1. Skruva bort locket till saltbehållaren.
2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. (Vatten behövs bara första gången.)
3. Fyll sedan på så mycket salt, max 630 gram, att behållaren blir full. Använd grovt salt eller specialsalt för diskmaskiner.
4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.

Efter påfyllning kan det dröja lite innan symbolen slocknar.

WARNING!

För att inte riskera rostfläckar måste ett diskprogram startas direkt efter påfyllning av salt.

Häll aldrig maskindiskmedel i saltbehållaren. Detta leder till att avhärdaren förstörs!

Rengörsilar

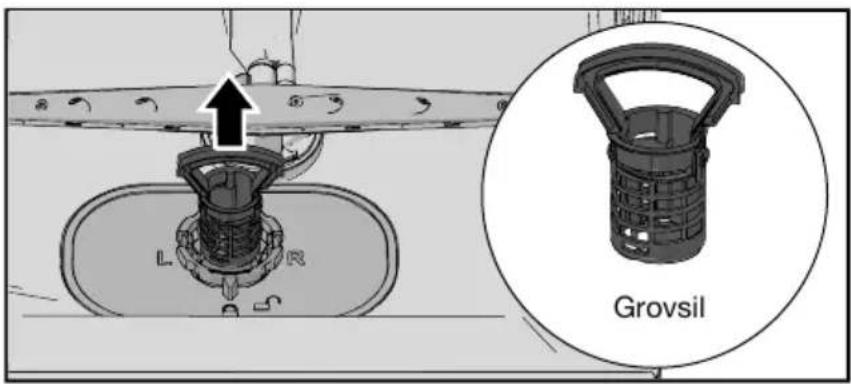

Grovsil

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov. Rengöringen ska göras med regelbundet intervall beroende på hur ofta diskmaskinen används.

1. Lyft grovsilen rakt upp med hjälp av handtaget.
2. Töm grovsilen.
3. Sätt tillbaka grovsilen. Tryck ner tills det klickar till.

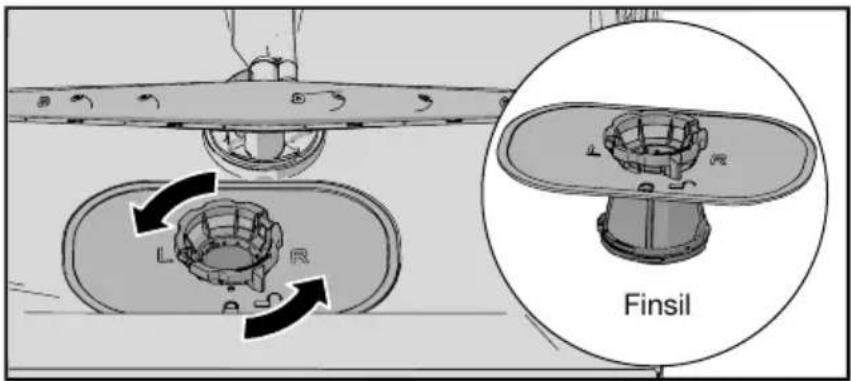

Finsil

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Rengör finsilen vid behov. Rengöringen ska göras med regelbundet intervall beroende på hur ofta diskmaskinen används.

1. Vrid låsringen moturs och lyft finsilen rakt upp.
2. Rengör finsilen.
3. Sätt tillbaka finsilen och vrid låsringen medurs till stoppläget. Kontrollera att kanterna tätar ordentligt. Glöm inte att sätta tillbaka grovsilen!

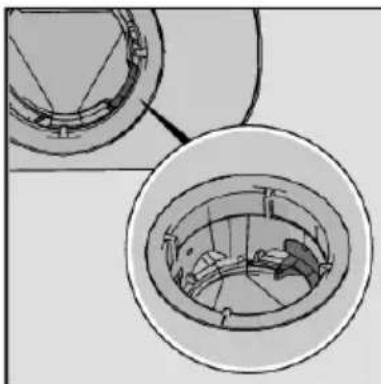

Kontrollera att det färgade skyddet till höger i bottenbrunnen sitter på plats.

OBS!

Diskresultatet kan påverkas om grovsilen och finsilen inte är rätt monterade. Diskmaskinen får inte användas utan att silarna är monterade!

Rengörspolarmar

Hål och lagringar kan ibland bli igensatta. Peta bort skräpet med en nål eller liknande. Spolarmarna har även hål på undersidan.

För att underlätta rengöringen kan du lossa spolarmarna. Glöm inte att montera fast dem ordentligt efteråt.

Övrespolarm

1. Dra ut överkorgen.
2. Skruva spolarmslagringen motsols för att lossa spolarmen från överkorgen.

- Dra den undre spolarmen rakt upp för att lossa den.

Öppna luckan. Rengör luckans sidor och lucktätningen regelbundet med en lätt fuktad trasa. Rengör lucktätningen i diskmaskinens nedre framkant med en diskborste.

Displayochknappar

Håll displayen och knapparna rena från smuts. Torka vid behov av dem med en torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan.

Stäng av diskmaskinen med Huvudströmbrytaren vid rengöring av knapparna för att undvika ofrivilliga knapptryckningar.

Innerbehållare

Diskmaskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom normal användning (med regelbundet intervall).

Om du har kalkhaltigt (härt) vatten kan det bildas kalkavlagringar i diskmaskinen. Kör i så fall programmet Självrengörning med två matskedar citronsyra i diskmedelsfacket (utan diskgods i maskinen). På marknaden finns även rengöringsmedel anpassat för diskmaskin.

Åtgärdastopp

Åtgärdastoppiavloppspumpen

Om det finns vatten kvar i diskmaskinen efter avslutat program kan avloppspumpen vara blockerad av främmande föremål. Dessa kan du enkelt ta bort.

1. Stäng av maskinen med Huvudströmbrytaren och dra ur stickkontakten ur vägguttaget.
2. Ta bort grovsilen och finsilen.
3. Ös ur vattnet ur diskutrymmet.

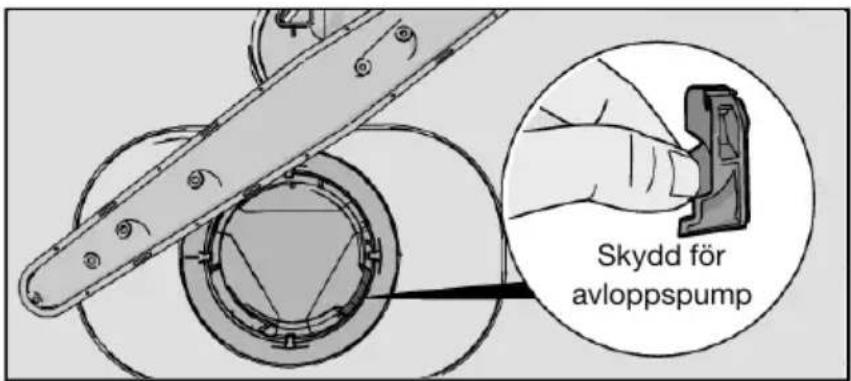

4. För att kunna inspektera avloppspumpen ta bort det färgade skyddet till höger i bottenbrunnen.
5. Snurra för hand pumphjulet som är placerat bakom skyddet. Ta försiktigt bort eventuella föremål.
6. Montera tillbaka skyddet för avloppspumpen samt finsilen och grovsilen.
7. Sätt i stickkontakten i vägguttaget.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnadsskyddet aktiverats.

•Stäng av vattnet.
- Dra ur stickkontakten ur vägguttaget.
- Ring service.

OBS!

Glöm inte montera tillbaka skyddet för avloppspumpen.

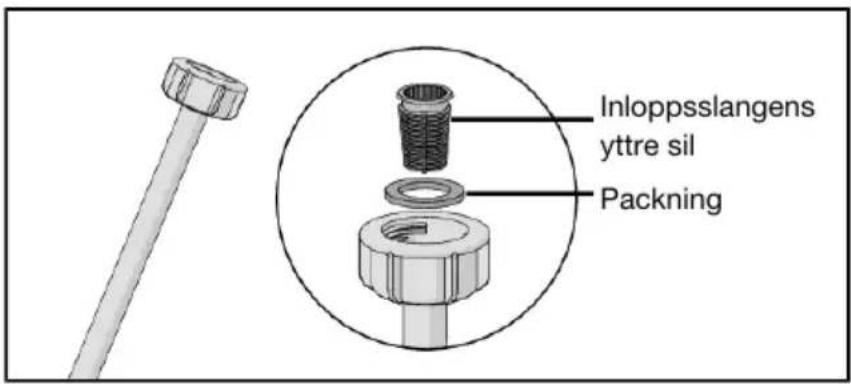

Åtgärdastoppiinloppsslangenssil

Om det finns små partiklar i det inkommande vattnet kan inloppsslangens yttre sil blockeras, vilket leder till Vattenintagsfel.

1. Stäng av maskinen med Huvudströmbrytaren och dra ur stickkontakten ur vägguttaget.
2. Stäng av vattenkranen.
3. Skruva loss inloppsslangen.
4. Dra försiktigt ur inloppsslangens yttre sil och rengör den.
5. Sätt tillbaka silen och kontrollera att packningen sitter rätt.
6. Skruva fast inloppsslangen.
7. Sätt i stickkontakten i vägguttaget och öppna vattenkranen. Låt trycket stå på en stund och kontrollera att anslutningen är tät.

Felsökning

		ÅtgärdTypavfelidisplay
	Överfyllnad 1F10	Rensa avloppspumpen. Se kapitel Skötsel och rengöring. Om problemet kvarstår ring service.
	UttömningsfelF11	Se "Vatten kvar i diskmaskinen" i tabellen "Problem" nedan. Om problemet kvarstår ring service.
	VattenintagsfelF12	Kontrollera att vattenkranen är öppen. Kontrollera att yttre silen på inloppsslangen inte är blockerad. Se Åtgärda stopp i inloppsslangens sil i kapitel Skötsel och rengöring. Om problemet kvarstår ring service.
F40	Ventilläckage	Stäng av vattenkranen och ring service.
F41	Värmefel	Dra ur stickkontakten ur vägguttaget och ring service.
F52	Rengör silarna (Vattennivåfel)	Rensa grovsil och finsil. Kontrollera att yttre silen på inloppsslangen inte är blockerad. Om problemet kvarstår ring service.
F54	Överfyllnad 2	Stäng av vattenkranen och ring service.
F56	Circ. pump fel	Ring service.
	VattenintagsfelF67	Kontrollera att vattenkranen är öppen. Kontrollera att yttre silen på inloppsslangen inte är blockerad. Se Åtgärda stopp i inloppsslangens sil i kapitel Skötsel och rengöring. Om problemet kvarstår ring service.

Tryck på valfri knapp för att ta bort felmeddelandet.

		ÅtgärdTänkbaraorsakerProblem
Knapparna reagerar inte på tryck.	Du har tryckt på knapparna för snabbt efter att du öppnat luckan.	Vänta en stund och prova igen.
	Barnspärr (knapplås) är aktive-rat.	Se kapitel Inställningar.
	Luckan är stängd.	Öppna luckan. Knapparna reagerar endast på knapptryckningar när luckan är öppen.
	Smuts på knapparna.	Rengör med torr eller lätt fuktad trasa.
Luckan går inte att stänga.	Korgarna sitter inte i rätt läge.	Kontrollera att korgarna är i rätt horisontalläge.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt läge.
Diskmaskinen startar inte.	Knappen Start/Stop har tryckts in för kort stund.	Tryck och håll in Start/Stop tills displayen visar "Program startat, stäng luckan".
	Luckan är inte ordentligt stängd.	Kontrollera.

Tabellenfortsätterfrånföregåendesida

		ÅtgärdTänkbaraorsakerProblem
	Du har öppnat diskmaskinen för att stoppa i mer disk under ett pågående program.	Stäng luckan och vänta. Efter en paus fortsätter diskmaskinen där den slutade.
	En propp/ säkring har löst ut.	Kontrollera.
	vägguttaget.	Kontrollera.Stickkontakten sitter inte i
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) hörs från diskmaskinen, som ej upphör när strömmen bryts med Huvudströmbrytaren.	Stäng av vattenkranen. Dra ur kontakten och ring därefter ser-vice.
Disken är inte ren.	Spolarmarna går inte runt.	Kontrollera att diskgods inte hindrar spolarmarna.
	Spolarmarnas hål eller lagringar är igensatta.	Rengör spolarmarna. Se kapitel Skötsel och rengöring.
	Felaktigt diskprogram.	Välj ett program med hög temperatur som löser fett på hårt smutsat diskgods, t ex Intensiv.
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad. Kraftig över- eller underdo-sering medför försämrat diskre-sultat.
	är färskvara.	Undvik storförpackningar.Gammalt diskm
	Felaktig lastning av diskmaski-nen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hör-nen av korgarna.
	Glas och koppar har vält under diskningen.	Ställ diskgodset stadigt.
	Silarna är inte korrekt montera-rade.	Kontrollera att silarnas handtag är låst i stoppläget.
	Skyddet för avloppspumpen saknas.	Kontrollera att det färgade skyddet till höger i bottenbrun-nen sitter på plats. Se kapitel Skötsel och rengöring.
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majonnäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid.	Skölj bort den här sortens mat-rester om du inte ska starta diskmaskinen på en gång. An-vänd gärna programmet Avspol-ning.

Tabellenfortsätterfrånföregåendesida

		ÅtgärdTänkbaraorsakerProble
	Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset.	För att undvika fläckar samt att diskgodset mattas separera diskgods av olika metaller som till exempel silver, rostfritt och aluminium.
Fläckar eller slöja på diskgodset.	Felaktigt inställd dosering för spolglansmedel.	Se kapitel Inställningar.
	Inställningen TAB är aktiverad och kombinationsdiskmedel med otillräcklig torkeffekt används.	Byt kombinationsdiskmedel eller inaktivera inställningen TAB och fyll på salt och separat spolglansmedel. Se Spolglansmedel i kapitel Inställningar.
	Saltbehållaren är tom.	Fyll på salt. Se kapitel Skötsel och rengöring.
	Felaktigt inställd avhärdare.	Se Vattenhårdhet i kapitel Inställningar.
	Avhärdaren läcker salt.	Kontrollera att saltlocket är ordentligt åtskruvat. Annars ring service.
	För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad etsning på kristallglas. Detta kan tyvärr inte åtgärdas, bara förebyggas.	Diska kristallglas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren.
Diskgodset har en vit/blå kladdig film.	För hög dosering av spolglansmedel.	Sänk doseringen. Se kapitel Inställningar. Om vattnet är mycket mjukt kan du eventuellt späda ut spolglansmedlet med hälften vatten.
Fläckar som är kvar efter diskningen.	Läppstift och te kan vara svårt att diska bort.	Byt till ett diskmedel med blekmedel.
Rester av diskmedel är kvar i diskmedelsfacket efter diskningen.	Diskmedelsfacket var fuktigt när diskmedel doserades.	Diskmedelsfacket ska vara torrt när diskmedel doseras.
	Diskmedelsfacket har blocke-rats.	Kontrollera att diskgods inte hindrar diskmedelsfacket att öppnas.
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller spolarmarna går inte runt.	Kontrollera att diskgodset står stadigt. Snurra på spolarmarna för att se att de går runt.
1 minut visas i displayen.	Programmet tar längre tid än beräknat.	Ingen åtgärd. Programtiden lagras, nästa gång programmet körs visas den korrigerade tiden.
Vatten kvar i diskmaskinen.	Silarna är igensatta.	Rensa grovsil och finsil.

Tabellenfortsätterfrånföregåendesida

		ÅtgärdTänkbaraorsakerProble
	Silarna är inte korrekt montera-rade.	Kontrollera att silarnas handtagär låst i stoppläget.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapi-tel Skötsel och rengöring.
	Skyddet för avloppspumpensaknas.	Kontrollera att det färgadeskyddet till höger i bottenbrun-nen sitter på plats. Se kapitelSkötsel och rengöring.
	Veck på avloppsslangen.	Kontrollera att slangen inte harnågra veck eller skarpa böjar.
	Stopp i avloppsslangen.	Lossa avloppsslangen där denär ansluten till diskbänkens vat-tenlås. Kontrollera att ingetskräp har fastnat och att anslut-ningens innerdiameter är minst14 mm.
Dålig lukt i diskmaskinen.	Smuts kring lister och hörn.	Gör rent med en diskborste ochlåglöddrande rengöringsmedel.
	Program med låg temperatur ärvalt under en längre tid.	Kör ett program med en högtemperatur en till två gånger imånaden. Eller kör ett självren-görande program. Se Självren-görning i kapitel Använda disk-maskinen.
Fettavlagringar i diskmaskinen.	Program med låg temperatur ärvalt under en längre tid.	Eller kör ett självrengörandeprogram en till två gånger i må-naden. Se Självrengörning i ka-pitel Använda diskmaskinen.Välj ett program med hög tem-peratur som löser fett på hårtsmutsat diskgods, t ex Intensiv.Eller kör ett självrengörandeprogram en till två gånger i må-naden. Se Självrengörning i ka-pitel Använda diskmaskinen.
Diskgodset blir inte tillräckligttorrt.	Diskmaskinen är inte fullastad.	Lasta diskmaskinen full.
	Spolglansmedlet är slut eller in-ställt på för låg dosering.	Fyll på eller öka doseringen avspolglansmedel. Se kapitel In-ställningar.
	Inställningen TAB är aktiveradoch kombinationsdiskmedelmed otillräcklig torkeffekt an-vänds.	Byt kombinationsdiskmedel ellerinaktivera inställningen TAB ochfyll på salt och separat spol-glansmedel. Se Spolglansmedeli kapitel Inställningar.
		Öppna luckan på glänt efter av-slutat program.

Installation

*Ta bort läsmuttrarna vid installation med nischmätt820-821 mm.
Nominella mätt. Variationer kan förekomma.

• Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.
• Följ alltid gällande bestämmelser för vatten, avlopp och el.
• Var försiktig vid installationen! Använd skyddshandskar! Var alltid två stycken!
• Placera ett läckageskydd på golvet under diskmaskinen för att förebygga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningarna.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

Stickkontakten måste vara urdragen eller eluttaget spänningslöst under arbetet!

Transportskyddförluckan

Glöm inte att ta bort transportskydden för luckan då du packar upp diskmaskinen.

Diskmaskinen kan placeras som inbyggd, helt fristående eller delvis inbyggd. Se till att underlaget är stadigt.

A.Inbyggd

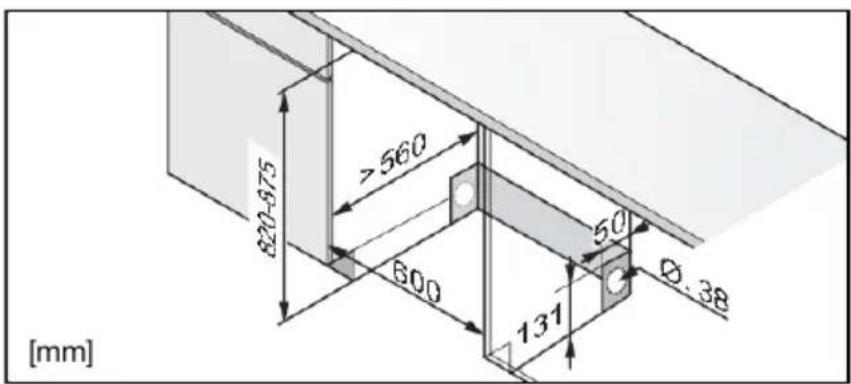

Diskmaskinen är avsedd att byggas in under en bänkskiva. Inbyggnadsmått framgår av bilden. Evakueringshål för sladdar/kablar behöver inte vara större än 38 mm i diameter. Se till att evakueringshålets kanter är jämna och inte skadar avlopp- och inloppsslangen samt elsladden.

Om diskmaskinen är inbyggd måste inredningen klara eventuell kondens från diskmaskinen.

B.Fristående

En fristående diskmaskin måste förses med tippskydd. Det består av två fästjärn, som skruvas fast enligt bilden.

Därefter skjuter man in diskmaskinen så att fästjärnen griper om de bakre fötterna. Diskmaskinen kan nu inte tippa, om den öppna luckan belastas. Om diskmaskinen placeras helt fristående, ska både sidoplåtar och arbetsskiva monteras. Tillbehören kan köpas där du köpt diskmaskinen.

WARNING!

En helt fristående diskmaskin måste förses med tippskydd.

C.Delvisinbyggd

Om diskmaskinen placeras så att någon av sidorna blir synlig ska en sidoplåt monteras. Tillbehör kan köpas där du köpt diskmaskinen.

Monteraskyddsfilmen

Montera skyddsfilmen (bifogas i dokumentsatsen). Skyddsfilmens funktion är att skydda bänkskivan från fukt.

Ytan där skyddsfilmen ska sitta ska vara ren och torr.

Justerahöjdenochskjutdiskmaskinenpåplats

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2. Mät höjden från golvet till diskmaskinens överkant.

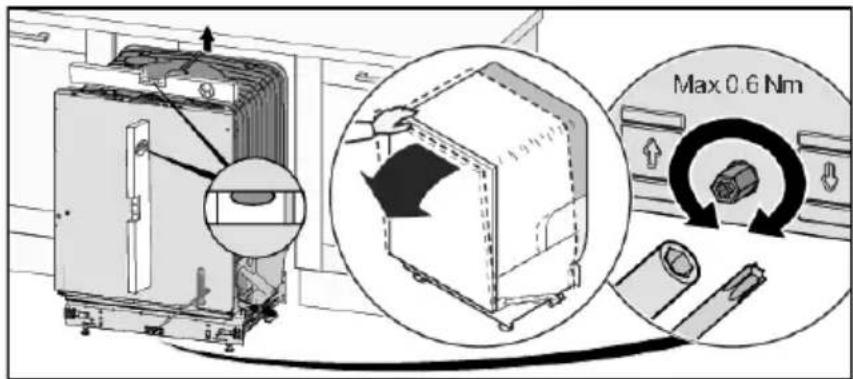

3. Luta diskmaskinen en aning framåt och justera den bakre foten med skruven på diskmaskinens framsida. Skruva medurs för att sänka eller moturs för att höja.

1. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka.

1. Kontrollera att det är en luftspalt på minst 3 mm mellan arbetsbänkens undersida och diskmaskinens överkant.

2. Skjut diskmaskinen på plats.

3. Dra i inlopps- och avloppslangen när diskmaskinen skjuts på plats.

4. Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

1. Finjustera fötterna (diskmaskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna.

Anslutningtillavlopp

Denna diskmaskin är lämplig att installeras i en upphöjd inbyggnad (för att få en arbetsvänlig höjd). Det betyder att diskmaskinen kan placeras så att avloppsslangen mynnar ut på en lägre nivå än diskmaskinens botten, exempelvis att den leds direkt till golvbrunn. Diskmaskinen är försedd med en integrerad skyddsanordning, som förhindrar att den töms på vatten under diskfasen.

Avloppsslangen kan även ledas till en anslutningsnippel vid diskbänkens vattenlås. Anslutningsnippelns invändiga diameter måste vara minst 14 mm.

Avloppsslangen får förlängas med högst 2,5 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 mm över diskmaskinens botten.

Montera avloppsslangen med en slangklämma. Se till att avloppsslangen inte veckar sig.

Anslutningtillvatten

Använd endast den inloppsslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa slangar.

Det måste finnas en vattenkran (avstängningskran) på tilloppsledningen. Vattenkranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

När installationen är klar, öppna vattenkranen och låt trycket stå på en stund. Kontrollera att alla anslutningar är täta.

Anslutningtillkalltvatten

Anslut diskmaskinen till kallt vatten om fastigheten värms upp med olja, el eller gas.

Anslutningtillvarmtvatten

Anslut diskmaskinen till varmt vatten (max 70 °C) om fastigheten värms upp med energisnål varmvattenberedning som exempelvis fjärrvärme, solceller eller bergvärme. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

OBS!

Överskrid inte tillåten temperatur på det inkommande vattnet. Vissa material i en del husgeråd tål inte stark värme. Se Ömtåligt diskgods i kapitel Lasta diskmaskinen.

Anslutningtillel

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med elnätets data.

Diskmaskinen skall anslutas till ett jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlängningsladd!

Diskmaskin måste anslutas till jordfelsbrytare enligt gällande säkerhetsföreskrifter.

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Skruvafastdiskmaskinen

(Gäller diskmaskiner som byggs in.)

Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

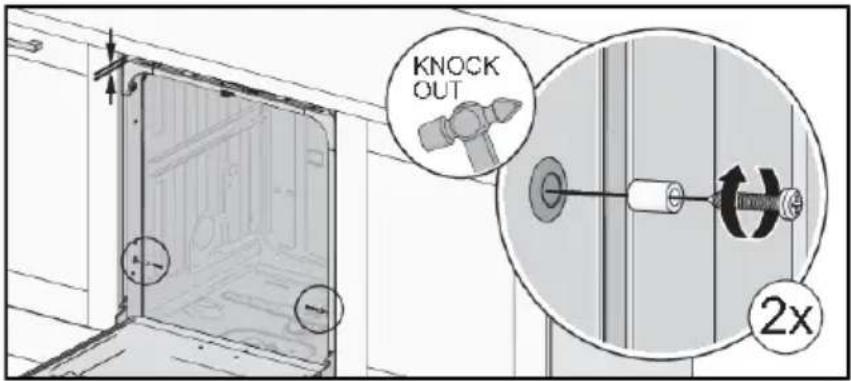

Skruvafastdiskmaskinenmedtvåextraskruvar

Vid en luftspalt på mer än 3 mm mellan arbetsbänkens undersida och diskmaskinens överkant bör diskmaskinen skruvas fast med två extra skruvar.

Diskmaskinenssparkplåt

Diskmaskinen levereras med en sparkplåt.

Läs kapitel Felsökning innan du kontaktar service. Om det har uppstått ett fel som du själv inte kan åtgärda kontakta närmaste servicecenter för fackmannamässig reparation, se www.cylinda.se. På hemsidan hittar du även information om hur länge reservdelar finns tillgängliga samt vad du kan reparera själv.

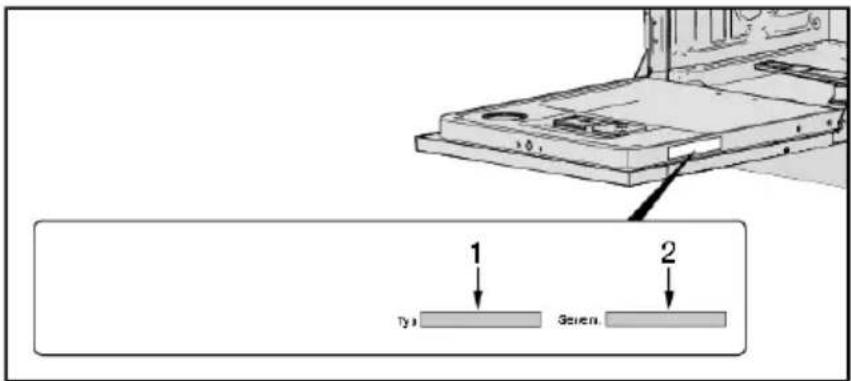

Läs kapitel Felsökning innan du kontaktar service. Vid kontakt ange uppgifterna på typskylten. Notera typ (1) och serienummer (2).

Cylinda service 0771-25 25 00.

Notera att icke-professionella reparationer kan riskera användarens säkerhet samt påverka garantin.

Tekniskdataochenergimärkning

Tekniskdata

	819-872 mmHöjd:
	596 mmBredd:
	559 mmDjup:
Vikt:	50 kg ^1)
Antal standardkuvert:	13 ^2)
	0,03–1,0 MPaVattentryck:
	Se typskyltElektrisk anslutning:
	Se typskyltAnslutningseffekt:

1) Viktenkanvarierapågrundavolikaspecifikationer.
2) Enligtstandard, EN50242/EN60436.

Informationförkonsument

Information om din produkt finns på www.cylinda.se, där hittar du också en länk till EU:s produktdatabas EPREL. Eller gå direkt till https://eprel.ec.europa.eu. Följ instruktionerna för att söka på modellnamn.

Se uppgifterna på typskylten. Notera modellnamn (3).

Informationförtestinstitut

Information om denna produkt finns på EU:s produktdatabas EPREL och kan även beställas via e-post [e-mail].

Vid förfrågan ange uppgifterna på typskylten. Notera artikelnummer (1), serienummer (2) och modellnamn (3).

Namn och adress / Name and address

Ditt telefonnummer / Phone number

Kontakta oss / Contact us

www.cylinda.se

Cylinda

år efter år

FSC www.fsc.org

MIX

Paper from

responsible sources

FSC® C114278

816040-a2

CE
