BRUKSANVISNING DM 690 Cylinda

sv Innehållsförteckning

Lär känna din nya diskmaskin ..... 5

Manöverpanelen 5

Diskmaskinens inredning 5

Menyöversikt 5

Ställa in språk 6

Avhärdaren 7

Inställningsvärde 7

Vattenhärdhetstabell 7

Specialsalt S 8

Använda specialsalt 8

Diskmedel med saltkomponent ..... 8

Stänga av avhärdning 8

Sköljglans \* 9

Ställ in mängden sköljglans ..... 9

Stänga av på sköljglansindikatorn ... 9

Diskgods 10

Olämpligt diskgods 10

Skador på glas och porslin ..... 10

Ställ in disken i maskinen ..... 10

Tömma diskmaskinen ..... 10

Koppar och glas 10

Kastruller 11

Bestickkorg 11

Kopphylla 11

Vikpinnar 11

Hållare för småsaker ..... 12

Knivhylla 12

Ändra korghöjden 12

Maskindiskmedel 14

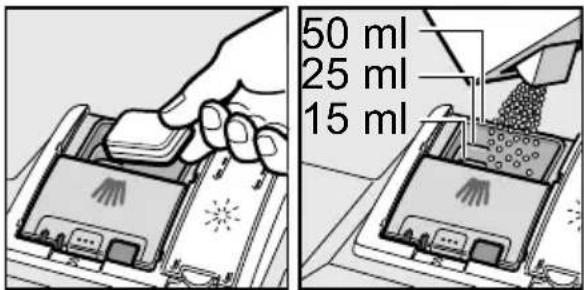

Fyll på diskmedel 14

Kombidiskmedel 15

Programöversikt 16

Programval 16

Råd för provningsanstalter ..... 16

Extrafunktioner 17

Tidspar 17

Halvfull maskin 17

Hygien 17

Extra under 17

Extra tork 17

Diskning 17

Programdata 17

Vattensensor 17

Starta maskinen 17

Indikator för återstående disktid ... 17

Indikatorfönster 18

Välja starttid 18

Programslut 18

Automatisk avstängning / innerbelysning 19

Stänga av maskinen 19

Avbryta programmet 19

Avbryta programmet 19

Programbyte 20

Intensivtorkning 20

Underhåll och skötsel 20

Dismaskinen i dess helhet ..... 20

Specialsalt och sköljglans ..... 20

Silar 21

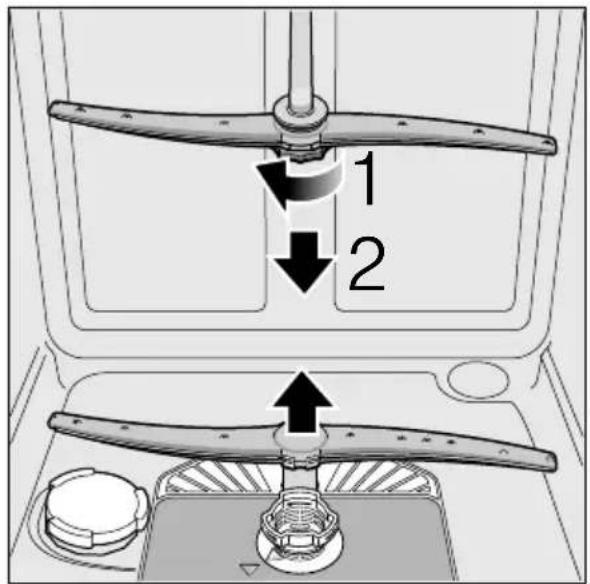

Spolarmar 21

Själv åtgärda fel 22

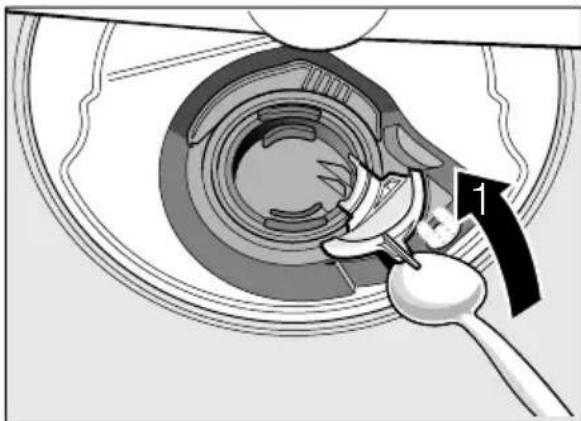

Avloppspump 22

... när du sätter igång maskinen ... 23

... När man ställer in ..... 23

... i maskinen 23

... vid diskning 24

... på diskgodset 24

Ringa en serviceverkstad 25

Installation 25

Färskvattenanslutning 26

Varmvattenanslutning 27

Elektrisk anslutning 27

Demontering 27

Transport 28

Frostsäkerhet (Tömma diskmaskinen) 28

Skrotning 28

Förpackning 28

Uttjänt diskmaskin 28

Läs noggrant igenom bruks- och monteringsanvisningarna! Både anvisningar, råd och varningstexter innan maskinen installeras och tas i bruk.

Spara bruks- och monteringsanvisningarna för framtida bruk och så att nästa ägare får ta del av all information.

Vid leverans

• Kontrollera genast förpackningen och diskmaskinen för att upptäcka eventuella transportskador. Börja inte använda en skadad maskin utan tala med leverantören.
• Ta hand om förpackningsmaterialet i vederbörlig ordning.
• Överlåt inte förpackningen och dess delar till lekande barn. Kvävningsrisk på grund av wellpapp och plast.

Vid installation

Läs om hur maskinen ska installeras och anslutas i kapitlet "Installation".

Daglig användning

• Detta skåp är avsett att användas i privathushåll och anpassat för hemmamiljö.
• Använd diskmaskinen endast för hushållsbruk och enbart för det ändamål den är avsedd: diskning av hushållsdisk.
• Barn eller personer, som på grund av fysisk, sensorisk eller mental förmåga eller på grund av brist på erfarenhet eller på grund av okunskap, inte har förmåga att använda maskinen på ett säkert sätt, får inte använda maskinen utan uppsikt eller anvisning av en ansvarig person.
• Sätt eller ställ er inte på den öppnade luckan. Diskmaskinen kan välta.
• Om du har en golvmaskin, tänk på att maskinen kan tippa om korgarna är överlastade.

• Använd inga lösningsmedel i diskmaskinen. De utgör explosionsrisk.

• Öppna luckan försiktigt under programmets gång. Det finns risk för att varmvatten sprutar ut.

• För att förhindra att någon t.ex. snavar på luckan ska man inte ha diskmaskinen öppen annat än kortvarigt när man plockar ur och i disk.
• Beakta säkerhets- och bruksanvisningarna på förpackningarna till diskmedel och sköljglans.

Varning

Knivar och andra vassa, spetsiga föremål, ska placeras i bestickkorgen med spetsen nedåt eller på knivhyllan* i vågrätt läge.

* beroende på modell

Barn i hemmet

• Använd barnsäkring om sådan finns. En utförlig beskrivning finns baktill på omslaget.
• Tillåt inte barn leka med eller använda diskmaskinen.
  – Håll barn borta från diskmedel och sköljglansmedel. Dessa kan ge frätskador i munnen, svalget och ögonen eller orsaka kvävning.
• Håll barn borta från en öppnad diskmaskin. Vattnet i diskutrymmet är inget dricksvatten, det kan innehålla rester av diskmedel.
  Se till att inte barn kommer åt uppfångningstråget 23 för disktabletter. Små fingrar kan komma i kläm i springorna.
• Om diskmaskinen är placerad högre upp med ett skåp inunder måste man se upp när man öppnar och stänger luckan så att inte barn klämmer sig eller skadas på annat sätt mellan luckan och en underliggande skåpdörr.

Barnsäkring (Lucklås) \*

Beskrivningen av barnsäkringen finns längst bak på omslaget.

* beroende på modell

Vid skador

- Reparationer och ingrepp får endast utföras av fackmän. Apparaten måste skiljas från nätet. Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen. Stäng vattenkranen.

Vid skrotning

– Gör snarast uttjänta diskmaskiner obrukbara för att hindra olyckor.
- Ta hand om diskmaskinen i vederbörlig ordning.

Varning

Barn kan bli instängda i diskmaskinen (kvävningsrisk) eller hamna i andra farliga situationer. Dra därför ut stickkontakten ur vägguttaget.

Klipp av anslutningssladden så nära diskmaskinen som möjligt och avlägsna sladd och stickkontakt. Förstör lucklåset så att inte luckan kan stängas.

Lär känna din nya diskmaskin

I den främre delen av omslaget till bruksanvisningen finns bilder på diskmaskinen.

I texten hänvisas till bilderna.

Manöverpanelen

1 PÅ-/AV-omkopplare
2 Programtangenter **
3 Sifferindikator
4 Indikator "Kontroll av vattentillförseln"
5 Saltpåfyllningsindikator
6 Påfyllnadsindikator för sköljglansmedel
7 Indikator för val av starttid
8 Välja starttid
9 Extrafunktioner **
10 START-tangent
11 Lucköppnare
12 Indikatorfönster

** Antal beroende på modell

Diskmaskinens inredning

20Innerbelysning *
21 Övre diskkorg
22 Knivhylla *
23 Uppfångningstråg disktabletter
24Övre spolarm
25 Undre spolarm
26 Behållare för specialsalt
27 Silar
28 Bestickkorg
29 Undre diskkorg
30 Behållare för sköljglans
31 Diskmedelsfack
32 Stängningsanordning för diskmedelsfacket
33 Typskylt

* beroende på modell

Menyöversikt

Inställningarna hittar du i de olika kapitlen.

H Vattenhärdhet H:00 -H:07
d Intensivtorkning d:00 - d:01
r Sköljglans r:00 - r:06
R Varmvatten R:00 - R:01
b Summerton programslut b:00 - b:03
L Språk L:01-L:23
P Automatisk avstängning P:00 - P:02
C Infodisplay C:00 - C:01

SV

Ställa in språk

Språket i indikatorfönstret 12 kan ställas in från L:01 till L:23. Från fabriken är språket L:01 (tyska) inställt.

Språk Inställning
Deutsch L:01
English L:02
Français L:03
Nederlands L:04
Italiano L:05
ΕΛΛΗΝΙΚΑ L:06
Español L:07
Português	L:08
Svenska L:09
Norsk L:10
Suomi L:11
Dansk L:12
Türkçe L:13
РУССКИЙ L:14
Polski L:15
Češ. L:16
Magyar L:17
Croatian L:18
Slovenian L:19
Slowakisch	L:20
Deutsch L:21
Deutsch L:22
Deutsch L:23

För att ändra språk:

- Öppna luckan.

- Slå på PÅ-/AV-omkopplaren 1.

- Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn 3 visar H:O....

- Släpp upp bägge tangenterna.

- Tryck upprepade gånger på programtangenten A tills det fabriksinställda värdet L:0 I visas i sifferindikatorn 3. I indikatorfönstret 12 visas "Deutsch".

- Tryck in programtangenten C. För varje gång tangenten trycks in höjs värdet ett steg; när värdet är L:23 hoppar indikatorn åter till L:01.

- Tryck på START-tangenten 10. Inställningsvärdet är lagrat.

- Stäng luckan.

Avhärdaren

Diskmaskinen behöver mjukt, dvs. kalkfattigt vatten för att kunna diska ordentligt. I annat fall får diskgodset och maskinens inre vita kalkfläckar och beläggningar.

Vattenledningsvatten över 7° dH (1,2 mmol/l) måste avhärdas. Detta sker med hjälp av specialsalt (natriumklorid) i diskmaskinens avhärdare Inställningen och därmed den nödvändiga saltmängden är beroende av vattenledningsvattnets hårdhetsgrad (se tabell)

Inställningsvärde

Saltmängden kan ställas in från H:00 till H:07.

Vid inställningsvärdet H:00 krävs inget salt.

• Ta reda på vattenledningsvattnets hårdhetsgrad. Din kommun kan hjälpa dig med detta.
• Hämta inställningsvärdet från vattenhärdhetstabellen.
• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn visar H:O....
• Släpp upp bägge tangenterna. Ljusindikatorn i tangenten A blinkar och i sifferindikatorn 3 lyser det från fabriken inställda värdet H:04.

Gör så här för att ändra inställningen:

• Tryck in programtangenten C.
  För varje gång tangenten trycks in höjs värdet ett steg; när värdet är H:07 hoppar indikatorn åter till H:00 (av).
• Tryck på START-tangenten 10.
  Inställningsvärdet är lagrat i maskinen.
• Stäng luckan.

Vattenhärdhetstabell

Vatten-hårdhet °dH

Hårdhets- område

mmol/l

Inställnings- värde på maskinen

0-6	mjukt	0-1,1
7-8	mjukt	1,2-1,4
9-10	medel	1,5-1,8
11-12	medel	1,9-2,1
13-16	medel	2,2-2,9
17-21	hårt	3,0-3,7
22-30	hårt	3,8-5,4
31-50	hårt	5,5-8,9

Specialsalt S

Använda specialsalt

Saltpåfyllningen ska alltid ske omedelbart före nästa diskning för att undvika korrosion. På så sätt uppnås att saltlösning som runnit över sköljs bort och att korrosion inte kan uppträda i maskinen.

• Öppna skruvlocket till behållaren 26.
• Fyll behållaren med vatten (endast nödvändigt första gången maskinen används).
• Fyll sedan på specialsalt (inget hushållssalt eller tabletter).

Därvid trängs vattnet undan och rinner ut.

Så snart saltpåfyllningsindikatorn 5 i manöverpanelen lyser, bör specialsalt på nytt fyllas på.

* beroende på modell

Använda diskmedel med saltkomponent

När man använder kombinerade diskmedel med saltkomponent kan man i allmänhet avstå från specialsalt upp till en vattenhärdhet om 21° dH (37° fH, 26° Clarke, 3,7 mmol/l). Vid vattenhärdhet över 21° dH krävs att man också här använder specialsalt.

Stänga av saltpåfyllningsindkator/ avhärdning

När saltpåfyllningsindikatorn 5 stör (t.ex. när man använder kombinerade diskmedel med saltkomponent), kan den stängas av.

- Gå tillväga som beskrivs under "Ställa in avhärdaren" och ställ in värdet på H:00. Därmed är avhärdaren och saltpåfyllningsindikatorn avstängd.

! Varning

Häll aldrig maskindiskmedel i saltbehållaren. Avhärdningsanläggningen förstörs då.

Sköljglans

Så snart som påfyllningsindikatorn för sköljglans 6 på manöverpanelen lyser, finns fortfarande en reserv av sköljglans som räcker till 1 – 2 diskningar. Sköljglans borde fyllas på.

För att få klara glas och fläckfri disk behövs sköljglansmedel. Använd endast sköljglans för diskmaskiner avsedda för normalt hushållsbruk.

Kombinerade diskmedel med sköljglanskomponenter kan bara användas upp till en vattenhärdhet om 21° dH (37° fH, 26° Clarke, 3,7 mmol/l). Vid vattenhärdhet över 21° dH krävs att man också här använder sköljglans.

- Öppna behållaren 30 genom att trycka på fliken på locket och lyfta.

- Fyll försiktigt på sköljglansmedel i påfyllnadsöppningen upp till max. tecken.

max

- Stäng locket så att det snäpper fast.

- Om du råkar spilla sköljglans detta medföra omfattande skumbildning vid diskningen. Avlägsna därför utspillt diskmedel med en trasa.

Ställ in mängden sköljglans

Sköljglansmängden kan ställas in från r:00 till r:05. Ställ in sköljglanstillsatsmängden på r:05 för att få ett mycket bra torkresultat. Från fabriken är nivå r:05 redan inställt.

Ändra endast sköljglansmängden när det blir ränder (ställ in lägre nivå) eller vattenfläckar (ställ in högre nivå) på diskgodset.

• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn visar H:0....
• Släpp upp bägge tangenterna. Ljusindikatorn i tangenten A blinkar och i sifferindikatorn 3 lyser det från fabriken inställda värdet H:04.
• Tryck upprepade gånger på programtangenten A tills det fabriksinställda värdet r:05 visas i sifferindikatorn 3.

Gör så här för att ändra inställningen:

• Tryck in programtangenten C.
  För varje gång tangenten trycks in höjs värdet ett steg; när värdet är r:05 hoppar indikatorn åter till r:00 (av).
• Tryck på START-tangenten 10. Inställningsvärdet är lagrat.
• Stäng luckan.

Stänga av på sköljglansindikatorn

Stäng av sköljglanspåfyllningsindikatorn när sköljglansfäfyllningsindikatorn 6 stör (t.ex. vid användning av kombinerade diskmedel med sköljglanskomponent), kan den stängas av.

- Gå tillväga som beskrivs under "Ställa in sköljglansmängd" och ställ in värdet på r:00.

Därmed är sköljglanspåfyllningsindikatorn 6 avstängd.

Diskgods

Olämpligt diskgods

• Bestick och annat diskgods av trä.
• Ömtåliga glas med dekor, konstföremål och antika föremål. Dekor på sådana föremål tål ej maskindisk.
• Plastföremål som ej tål hög värme.
• Koppar- och tennföremål.
• Föremål som är nedsmutsade med aska, vax, smörjfett eller färg.

Föremål av koppar och tenn, utanpåliggande dekor, föremål av aluminium och silver kan missfärgas och blekas. Även vissa sorters glas (som t.ex. kristall) kan efter ett antal diskningar bli matta.

Skador på glas och porslin

Orsaker:

• Typ av glas och tillverkningssätt.
• Diskmedlets kemiska sammansättning.
• Vattentemperatur och programmets längd.

Rekommendation:

• Använd glas och porslin som enligt tillverkaren kan diskas i maskin.
• Använd diskmedel som betecknas som skonsamt för diskgodset.
• Ta så snabbt som möjligt ut glas och bestick ur diskmaskinen när programmet är avslutat.

Ställ in disken i maskinen

- Avlägsna större matrester. Det är inte nödvändigt att skölja under rinnande vatten.

- Ordna disken så

• att den står stadigt och inte kan välta.
• att alla kärl har öppningen nedåt.
• Ställ disk med fördjupningar lutande så att vattnet kan rinna av.
• De båda spolarmarnas 24 och 25 rotation ej hindras.

Mycket små föremål bör inte diskas i maskin eftersom de lätt kan falla ur korgarna.

Tömma diskmaskinen

Börja med att tömma maskinens underkorg. På så sätt förhindrar man att vattendroppar från överkorgen hamnar på diskgodset i undre korgen.

Hett diskgods är ömtåligt för stötar! Låt därför disken vara kvar i diskmaskinen efter programslut tills den svalnat så pass att du kan ta i den utan problem.

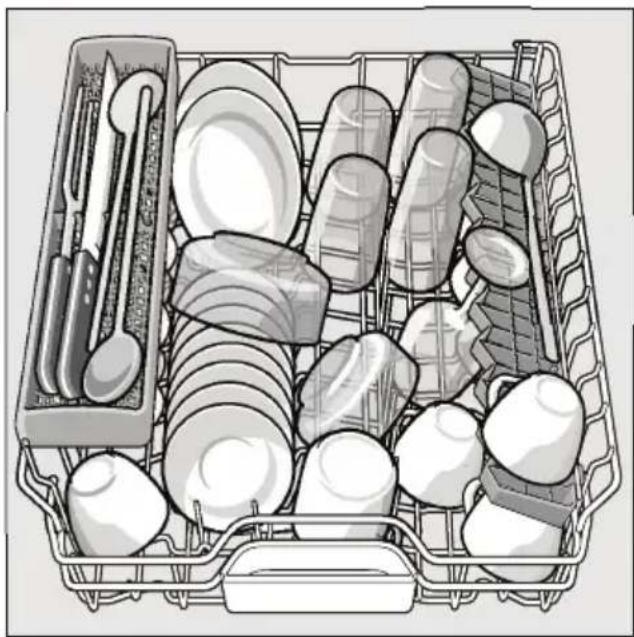

Koppar och glas

Övre diskkorg 21

Kraftigt smutsat diskgods (kastruller) bör ställas i nedre korgen. Tack vare den kraftigare vattenstrålen får man ett bättre diskresultat.

Tips

Ytterligare exempel på hur du kan fylla din diskmaskin på bästa sätt kan du ladda ned kostnadsfritt från vår hemsida. Internetadressen hittar du på baksidan av denna bruksanvisning.

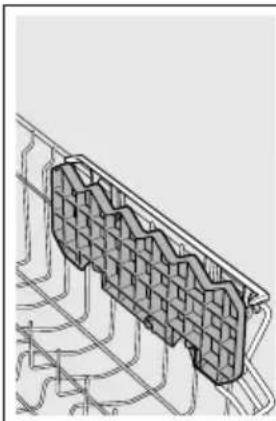

Bestickkorg

Placera alltid besticken osorterade med den spetsiga sidan nedåt.

För att undvika skador, placera alltid långa, spetsiga föremål och knivar på knivhyllan.

Hyllan och utrymmet nedanför kan användas för små koppar och glas eller för större bestick såsom t.ex. slevar eller uppläggningsbestick. Hyllan kan fällas upp om den ej används.

* Beroende på modell kan den ställas in på tre olika höjder. För att ställa in hyllan på önskad höjd, placera den först i lodrätt läge och dra den uppåt. Snedställ den sedan en aning och skjut den nedåt till önskad höjd (1, 2 eller 3) så att den snäpper fast.

Vikpinnar \*

* beroende på modell Vikpinnarna kan fällas upp och ner för att man på ett bättre sätt ska kunna placera kastruller, skålar och glas.

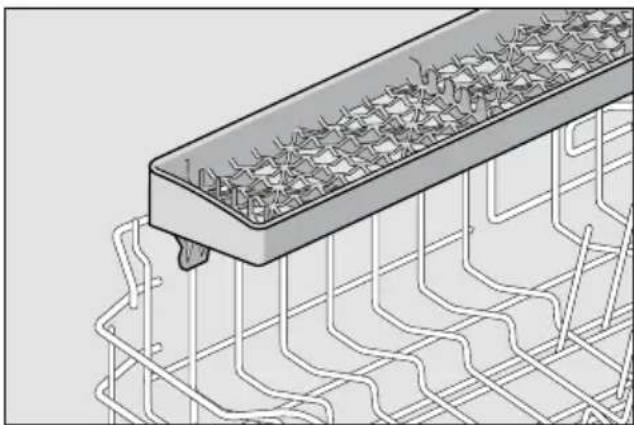

Hållare för småsaker \*

* beroende på modell

Här placerar du säkert lätta plastföremål, bägare, lock osv.

* beroende på modell

Långa knivar och liknande kan placeras liggande.

* beroende på modell

Höjden på den övre diskkorgen 21 kan efter behov ändras för att ge mer plats för skrymmande diskgods antingen i den övre eller undre diskkorgen.

Diskmaskinshöjd 81,5 cm

	Över-korg Under-korg
Nivå 1 max. ø 22 cm 30 cm
Nivå 2 max. ø 24,5 cm 27,5 cm
Nivå 3 max. ø 27 cm 25 cm

Diskmaskinshöjd 86,5 cm

	Över-korg Under-korg
Nivå 1 max. ø 24 cm 33 cm
Nivå 2 max. ø 26,5 cm 30,5 cm
Nivå 3 max. ø 29 cm 28 cm

Beroende på hur överkorgen ser ut på din modell, välj ett av nedanstående tillvägagångssätt:

Överkorg med handtag i sidan

- Dra ut överkorgen 21.

- För att sänka den, tryck de båda handtagen till vänster och till höger på korgens utsida inåt. Håll därvid från sidan fast korgen i övre kanten. På så sätt förhindrar du att korgen plötsligt faller ner.

1 2 3

- För att höja korgen, fatta korgen från sidan i övre kanten och dra den uppåt.

- Innan du skjuter in korgen igen, se till att den befinner sig på samma höjd på båda sidorna. Annars kan inte luckan stängas och den övre spolarmen får inget vatten.

Överkorg med övre och undre rullpar.

• Dra ut överkorgen 21.
• Ta ut överkorgen och häng tillbaka den på de övre hjulen (nivå 3) respektive de undre hjulen (nivå 1).

Man kan använda disktabletter såväl som pulverdiskmedel eller flytande diskmedel avsett för diskmaskin. Handdiskmedel får under inga omständigheter användas. Beroende på hur smutsig disken är kan man individuellt anpassa doseringen av pulver eller flytande diskmedel. Tabletter innehåller en tillräckligt stor mängd verksamma ämnen för alla diskuppgifter. För moderna, effektiva diskmedel används övervägande en lågalkalisk sammansättning med fosfat och enzymer. Fosfat binder kalken i vattnet. Enzymer bygger upp styrka och löser äggvita. Ovanligare är fosfatfria diskmedel. Dessa har en något svagare förmåga att binda kalk och kräver en högre dosering. För att avlägsna färgade fläckar (t.ex. te, ketchup) används oftast blekmedel på syrebas.

Råd

För ett bra diskresultat ska man ovillkorligen beakta råden på diskmedelsförpackningen.

Har du ytterligare frågor rörande maskindiskmedel, vänd dig till diskmedelstillverkaren.

Varning

Beakta säkerhets- och bruksanvisningarna på förpackningarna till diskmedel och sköljglans.

Fyll på diskmedel

- Om diskmedelsfacket 31 fortfarande är stängt, använd låsanordningen 32 för att öppna det.

Observera att diskmedelsfacket 31 ska vara torrt när man fyller på diskmedel (placera disktabletten på tvären, inte på högkant). Dosering: se tillverkarens anvisningar på förpackningen.

Doseringsindelningen av diskmedelsfacket 31 hjälper dig med att dosera rätt mängd pulverdiskmedel eller flytande diskmedel.

Vanligtvis räcker 20 ml–25 ml vid normalt smutsig disk. Vid användning av tabletter räcker en tablett.

50 ml 25 ml 15 ml

- Stäng locket till diskmedelsfacket genom att skjuta upp det tills låsanordningen snäpper fast.

klick

Diskmedelsfacket öppnas automatiskt vid optimal tidpunkt beroende på program. Pulvret eller det flytande diskmedlet fördelar sig i maskinen och löses upp, diskmedelstabletten faller ner i uppfångningstråget och löses upp och doseras ut.

Tips

Vid lätt smutsad disk räcker det i vanliga fall med något mindre mängd diskmedel än det som anges.

Lämpliga diskmedel och rengöringsmedel kan köpas online via vår Internetsida eller via Service (se baksidan).

Kombidiskmedel

Vid sidan av traditionella diskmedel finns en rad produkter med extrafunktioner. Dessa produkter innehåller förutom diskmedlet ofta också sköljglans och saltersättning (3in1) och allt efter kombination (4in1, 5in1, etc) även ytterligare komponenter såsom t.ex. glasskydd eller glansmedel för rostfritt. Kombidiskmedel fungerar bara upp till en viss hårdhetsgrad (som mest 21°dH). Över denna gräns måste salt och sköljglans tillsättas.

Så snart kombinerade diskmedelsprodukter används, anpassar sig diskprogrammet automatiskt så att det bästa möjliga disk- och torkresultatet uppnås.

Varningar

- Lägg inga småföremål för diskning i uppfångningstråget för diskmedelstabletten 23. Detta förhindrar jämn upplösning av diskmedelstabletten.

- Om man vill lägga in mer disk efter programstarten får man inte använda uppfångningstråget 23 som handtag till överkorgen. Diskmedelstabletten kan redan finnas där och man kan komma i kontakt med den delvis upplösta diskmedelstabletten.

Råd

- Optimala disk- och torkresultat får man om man använder diskmedel tillsammans med separat användning av salt och sköljglansmedel.

– Vid korta program kan det inträffa att diskmedelstabletterna inte hinner lösas upp helt och hållet beroende på olika upplösningförhållanden och då blir rengöringseffekten inte optimal. Oupplösta diskmedelsrester finns även kvar. Pulverdiskmedel lämpar sig bättre för dessa program.

- Vid "Intensiv"-program (hos vissa modeller) räcker det med en diskmedelstablett. När man använder diskmedel i pulverform kan man skaka ut lite extra pulver på luckan.

- Även när sköljglans- och/eller saltpåfyllningsindikatorn lyser, går diskprogrammet utan problem när man använder kombinerade diskmedel.

- Vid användning av diskmedel med vattenlösligt skyddshölje: Ta bara i höljet med torra händer och fyll endast diskmedlet i ett absolut torrt diskmedelsfack, annars kan det klibba ihop.

- Om man går över från kombinerade diskmedel till diskmedel måste man se till att avhärdningsanläggningen och sköljglansmängden ställs in på rätt värden.

Programöversikt

I denna översikt visas det max. möjliga antalet program. Vilka program din maskin har framgår av kontrollpanelen.

Diskgods Typ av smuts Program Möjliga			extrafunktioner	Programförlopp
kastruller, stekpannor, tåligt diskgods och bestick	kraftigt vidhäftande inbrända eller intorkade stärkelse-eller äggvithaltiga matrester	[SCBX] — Auto 65° – 75°	alla	Optimeras beroende på nedsmutsningsgrad med hjälp av sensorer.
		Auto 45° – 65°
blandat diskgods och bestick	lätt intorkade vanliga matrester			Avspolning Huvuddisk 50° Mellansköljning Sköljglanssköljning 65° Torkning
		Eko 50°
ömtåligt diskgods, bestick temperaturkänslig a plaster och glas	ringa vidhäftande, färska matrester	Auto 35° – 45°	Extra under Tidspar Halvfull maskin Extra tork	Optimeras beroende på nedsmutsningsgrad med hjälp av sensorer.
		[G6AS] Snabb 45°	Extra tork	Huvuddisk 45° Mellansköljning Sköljglanssköljning 55°
alla	kall avsköljning, mellandiskning	Avspolning	inga Avspolning

Programval

Leta reda på ett program som passar beroende på typ av diskgods och hur smutsig disken är.

Råd för provningsanstalter

Provningsanstalter får villkoren för jämförande provning vid förfrågan via e-post till [e-mail]. Du behöver för detta känna till tillverkningsnummer (E-Nr.) och tillverkningsdatum (FD), som du finner på typskylten 33 på maskinsluckan.

* beroende på modell

Extrafunktioner 9 kan ställas in via tangenterna.

Tidspar \*

Med funktionen >>Tidspar<< kan gångtiden beroende på valt diskprogram förkortas med ca 20% till 50%. Den aktuella ändringen i gångtid visas i sifferindikatorn 3. För att uppnå bästa möjliga rengöringseffekt vid förkortad tvättid kommer vatten- och energiförbrukningen att ökas.

Halvfull maskin \*

När du bara har en liten mängd disk (t.ex. glas, koppar, tallrikar), kan du slå på funktionen "Halvfull maskin". Därvid sparas vatten, energi och tid. Använd lite mindre diskmedel än vid ett komplett diskprogram.

Hygien \*

Under diskningen höjs temperaturen. Därigenom uppnås en högre hygienisk status. Idealisk är denna extrafunktion t.ex. för rengöring av skärbrädor eller nappflaskor.

Extra under \*

Perfekt för blandat diskgods. Man kan diska kraftigt nedsmutsade kastruller och pannor i underkorgen tillsammans med normalt nedsmutsad disk i överkorgen. Spoltrycket i underkorgen förstärks, vattentemperaturen höjs något.

Extra tork \*

Tack vare en förhöjd temperatur under sköljglanssköljningen och en längre torkningsfas kan även plastföremål torka bättre. Energiförbrukningen är lätt förhöjd.

Programdata

Programdata (förbrukningsvärden) hittar ni i den kortfattade bruksanvisningen. De hänför sig till normala förhållanden och inställd vattenhärdhet H:04. Olika faktorer som påverkar, t.ex. vattentemperatur eller vattenledningstryck kan leda till avvikelser.

Vattensensor \*

* beroende på modell

Vattensensorn är en optisk mätanordning (ljusbarriär) som mäter diskvattnets grumlighet.

Vattensensorn aktiveras beroende på program. Om vattensensorn är aktiv kan "rent" diskvatten användas i nästa diskfas och vattenförbrukningen sänkas med 3 – 6 liter. Om vattnet däremot är smutsigare pumpas det bort och ersätts av rent vatten. I automatikprogrammen anpassas dessutom temperaturen och disktiden till hur smutsig disken är.

Starta maskinen

• Öppna vattenkranen helt och hålllet.
• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
  Indikatorn till senast valda program blinkar. Detta program väljs om ingen annan programtangent 2 trycks in. I sifferindikatorn 3 blinkar den troliga programlängden.
• Tryck på START-tangenten 10.
• Stäng luckan.
  Programmet startar automatiskt.

Indikator för återstående disktid

När man väljer program visas i sifferindikatorn den återstående disktiden 3.

Gångtiden bestäms under programmet beroende på vattentemperaturen och diskmängden såväl som graden av nedsmutsning och kan variera (beroende på valt program).

sv

Indikatorfönster

Indikatorfönstret 12 visar förutom information om programförloppet också tilläggsinformation om t.ex. spoltryck.

Om du inte vill ha denna tilläggsinformation, gör på följande sätt.

• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn 3 visar H:0....
• Släpp upp bägge tangenterna. Ljusindikatorn i tangenten A blinkar och i sifferindikatorn 3 lyser det från fabriken inställda värdet H:04.
• Tryck upprepade gånger på programtangenten [A] tills det fabriksinställda värdet [:0] visas i sifferindikatorn [3].

Gör så här för att ändra inställningen:

• Genom att trycka på tangenten C kan man slå på C:01 eller stänga av C:00 Bordcomputer (extra programinformation).
• Tryck på START-tangenten [10]. Inställningsvärdet är lagrat.
• Stäng luckan.

Välja starttid

Programstarten kan skjutas upp i entimmessteg upp till 24 timmar.

• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Tryck på tangenten 8 + tills i indikatorn för att välja starttid 7 01 blinkar.
• Tryck på 8 + eller - upprepade gånger tills den önskade tiden visas.
• Tryck på START-tangenten 10, välja starttid är aktiverad.
• För att radera välja starttid, tryck upprepade gånger på tangenten 8 + eller - tills 00 visas i indikatorn för att välja starttid 7.
  Ända tills start kan du ändra ditt programval på godtyckligt sätt.
• Stäng luckan.

Programslut

Programmet är avslutat när värdet 0:00 syns i sifferindikatorn 3.

Dessutom visas programslutet akustiskt genom en summerton. Denna funktion kan ändras på följande sätt.

• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn visar H:ð.....
• Släpp upp bägge tangenterna. Ljusindikatorn i tangenten A blinkar och i sifferindikatorn 3 lyser det från fabriken inställda värdet H:04.
• Tryck upprepade gånger på programtangenten A tills det fabriksinställda värdet 6:02 visas i sifferindikatorn 3.

Gör så här för att ändra inställningen:

• Tryck in programtangenten C. För varje gång tangenten trycks in höjs värdet ett steg; när värdet är b:03 hoppar indikatorn åter till b:00 (av).
• Tryck på START-tangenten 10, inställningsvärdet lagras.
• Stäng luckan.

Automatisk avstängning efter programslut eller innerbelysning\*

* beroende på modell

För att man ska spara energi kan diskmaskinen stängas av automatiskt 1 min eller 120 min efter programslut. Inställningen kan väljas från P:00 till P:02.

P:00 Maskinen stängs inte automatiskt av.

Innerbelysningen 20 lyser när luckan är öppen oavsett om PÅ eller AV är intryckt på omkopplaren 1. Vid stängd lucka är belysningen släckt. Om luckan skulle vara öppen längre än 60 minuter, stängs belysningen automatiskt av. Innerbelysningen 20 lyser endast vid inställningsvärdet P:00.

P:01 Maskinen stängs av efter 1 min.

P:02 Maskinen stängs av efter 120 min.

- Öppna luckan.

- Slå på PÅ-/AV-omkopplaren 1.

- Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn visar H:O...

- Släpp upp bägge tangenterna. Ljusindikatorn i tangenten A blinkar och i sifferindikatorn 3 lyser det från fabriken inställda värdet H:04.

- Tryck upprepade gånger på programtangenten A tills värdet P:0... visas i sifferindikatorn 3.

Gör så här för att ändra inställningen:

- Tryck in programtangenten C. För varje gång tangenten trycks in höjs värdet ett steg; när värdet är P:02 hoppar indikatorn åter till P:00.

- Tryck på START-tangenten 10. Inställningsvärdet är lagrat.

- Stäng luckan.

Stänga av maskinen

Kort tid efter programslut:

• Öppna luckan.
• Slå ifrån PÅ-/AV-omkopplaren 1.
• Skruva igen vattenkranen (bortfaller vid Aqua-Stop).
• Ta ut disken när den svalnat.

Varning

Öppna luckan helt och hållet när diskmaskinen efter programmets slut ska tömmas. Låt den inte stå halvöppen. Eventuell utströmmande vattenånga kan skada ömtåliga bänkskivor.

Avbryta programmet

• Öppna luckan.
• Slå ifrån PÅ-/AV-omkopplaren 1. Ljusindikatorn slocknar. Programmet ligger kvar i minnet. Vid varmvattenanslutning eller när maskinen redan värmts upp; låt luckan stå på glänt några minuter innan du stänger den. I annat fall kan luckan gå upp eller vatten rinna ur maskinen på grund av expansion (övertryck).
• För att fortsätta programmet, slå till PÅ-/AV-omkopplaren 1.
• Stäng luckan.

Avbryta programmet (Nollställ)

• Öppna luckan.
• Tryck på START-tangenten 10 under ca 3 sekunder. Sifferindikatorn 3 visar 0:01.
• Stäng luckan. Programmet varar i ca 1 minut. I sifferindikatorn 3 syns 0:00.
• Öppna luckan.
• Slå ifrån PÅ-/AV-omkopplaren 1.
• Stäng luckan.

sv

Programbyte

Efter att ha tryckt på START-tangenten 10 är det inte möjligt att byta program. Ett programbyte är endast möjligt via Avbryta program, (Nollställ).

Intensivtorkning

I sköljglanssköljning arbetar maskinen med en högre temperatur och därmed får man ett förbättrat torkresultat. Gångtiden kan därvid höjas obetydligt. (Se upp med ömtåligt porslin!)

• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn visar H:ð....
• Släpp upp bägge tangenterna. Ljusindikatorn i tangenten [A] blinkar och i sifferindikatorn [3] lyser det från fabriken inställda värdet H:04.
• Tryck upprepade gånger på programtangenten A tills det fabriksinställda värdet d:00 visas i sifferindikatorn 3.

Gör så här för att ändra inställningen:

• Tryck på tangenten C för att sätta igång d:01 eller stänga av d:00 Intensivtorkning.
• Tryck på START-tangenten [10]. Inställningsvärdet är lagrat.
• Stäng luckan.

Underhåll och skötsel

Med en regelbunden kontroll och skötsel av maskinen minskar risken för fel. Detta spar tid och energi.

Dismaskinen i dess helhet

• Kontrollera om det finns fett- och kalkavlagringar inuti diskmaskinen.
  Om du upptäcker sådana avlagringar:
• Fyll diskmedelsfacket med diskmedel. Starta maskinen utan disk med det program som har högsta vattentemperaturen.

För rengöring av diskmaskinen, använd endast rengöringsmedel speciellt avpassade för detta ändamål.

– Rengör med jämna mellanrum lucktätningen med en fuktig trasa.

Använd aldrig ångrengörare för rengöring av diskmaskinen. Tillverkaren ansvarar inte för eventuella skador till följd av att ångrengörare används.

Torka av maskinfronten och manöverpanelen regelbundet med en lätt fuktad trasa; vatten och lite handdiskmedel räcker. Undvik riviga svampar och skurmedel. Bådadera kan orsaka repor.

Maskiner i rostfritt stål: undvik wettexdukar eller tvätta dem ordentligt innan de används första gången för undvikande av korrosion.

Varning

Använd aldrig andra klorhaltiga hushållsrengöringsmedel! Häslorisk!

Specialsalt och sköljglans

- Kontrollera påfyllningsindikatorer 5 och 6. Fyll på salt och/eller sköljglans vid behov.

Silar

Silarna 27 fängar upp grova matrester så att de inte kommer in i pumpen. Dessa rester kan ibland täppa till silarna.

Silsystemet består av en grovsil, en flat finsil och en mikrosil.

• Kontrollera efter varje diskning att inga föremål finns kvar i silarna.
• Vrid loss silcylindern enligt bilden och ta ut silsystemet.

• Avlägsna eventuella rester och rengör silen under rinnande vatten.
• Sätt tillbaka silsystemet i omvänd ordning och se till att pilmarkeringarna efteråt står mitt emot varandra.

Spolarmar

Kalk och föroreningar från diskvattnet kan blockera spolarmarnas 24 och 25 munstycken och lager.

• Kontrollera att spolarmarnas munstycken inte är igensatta.
• Skruva loss den övre spolarmen 24.
• Dra av den undre spolarmen 25 uppåt.

1 2

• Rengör spolarmarna under rinnande vatten.
• Sätt tillbaka respektive skruva fast spolarmarna.

SV

Själv åtgärda fel

Av erfarenhet vet vi att du själv kan åtgärda många fel som uppstår vid daglig användning. Detta sparar naturligtvis kostnader och du behöver inte vänta på att felet ska åtgärdas. I följande översikt hittar du möjliga orsaker till fel samt råd om hur felen ska avhjälpas.

Råd

Om diskmaskinen under diskningens gång av oklara skäl skulle stanna eller inte starta, använd funktionen Avbryta program (Nollställ).

(Se kapitlet "Diskning")

Varning

Om en felkod (E:0 i till E:30) visas i sifferindikatorn 3, måste i princip diskmaskinen först skiljas från elnätet och vattenkranen stängas.

Vissa fel (se följande felbeskrivning) kan man själv avhjälpa, vid alla andra fel, ta kontakt med service och ange det visade felet E:XX.

Varning

Tänk på följande: reparationer får endast utföras av fackmän. Måste någon del bytas ut, tänk på att endast använda originaldelar. Reparationer som inte utförts på ett sakkunnigt sätt eller med andra än originaldelar kan orsaka betydande skada och innebära fara för användaren.

Avloppspump

Grövre matrester eller främmande föremål som silarna inte lycktas stoppa kan blockera avloppspumpen. Diskvattnet står sedan över silen.

Därför:

• Avskilj först maskinen från elnätet.
• Ta ut över- 21 och underkorg 29.
• Montera bort silen 27.
• Ös ut vattnet, ta ev. en svamp till hjälp.
• Ta bort det vita pumpskyddet (som på bild) med hjälp av en sked. Fatta täckskivan i kanten och lyft det snett inåt. Ta bort hela täckskivan.

• Kontrollera om det finns matrester i vinghjulet och avlägsna dem i förekommande fall.
• För täckskivan till det ursprungliga läget och tryck den nedåt tills den snäpper fast (klick).

2 3 Klick

• Se inbyggnad.
• Sätt tillbaka korgarna.

... när du sätter igång maskinen Diskmaskinen startar inte

• Trasig säkring i elskåpet
• Stickkontakten sitter inte ordentligt i vägguttaget.
• Luckan till diskmaskinen är inte ordentligt stängd.

... När man ställer in

Att ändra inställning fungerar inte, ett program startar.

• Fel programtangent intryckt. Avbryt programmet (se kapitlet "Avbryta program (nollställ)") och börja framifrån.
• Programslut ej inväntat.

... i maskinen

Undre spolarm roterar trögt.

- Spolarm blockerad.

Luckan kan endast med svårighet öppnas. \*

• Barnsäkring är aktiverad. Anvisningen för deaktivering hittar ni längst bak på omslaget.
  * Beroende på modell

Luckan kan inte stängas.

– Lucklåset har slagit om. För återställning, stäng luckan med större kraft.

Locket till diskmedelsfacket går inte att stänga.

- Överfullt diskmedelsfack eller blockerad mekanism på grund av sammanklibbade diskmedelsrester.

Diskmedelsrester i diskmedelsfacket.

- Diskmedelsfacket var fuktigt när du fyllde på det.

Indikator "Kontroll av vattentillförseln" 4 lyser.

• Vattenkranen är stängd.
• Vattentillförseln är bruten.
• Tilloppsvattenledningen ligger i veck.

- Silen vid vattentillförseln är igentäppt.

- Stäng av diskmaskinen och dra ut stickkontakten ur vägguttaget.

• Stäng vattenkranen.
• Rengör silen i tilloppsslangen.

• Återställ strömförsörjningen.
• Öppna vattenkranen.
• Slå på maskinen.

- Vatten kvar i diskmaskinen efter avslutat program.

• (E:24) Avloppsslangen är igentäppt eller vikt. Sil igensatt.
• (E:25) Avloppspumpen blockerad, avloppspumpens täckskiva bit ej ordentligt på plats (se Avloppspump).
• Sil igensatt.
• Programmet har ännu inte avslutats. Invänta programslut (sifferindikatorn visar 0:00) eller utför funktionen "Nollställ".

Felkod E:22

– Silarna 27 nedsmutsade eller igentäppta.

Påfyllningsindikatorn för salt 5 och/eller sköljglans 6 lyser inte.

- Påfyllningsindikatorn/-indikatorerna avstängda.

- Det finns tillräckligt med salt/ sköljglans.

Påfyllningsindikator för specialsalt 5 lyser.

• Salt saknas
  Fyll på specialsalt.
• Sensorn känner inte igen salttabletter. Använd annat specialsalt.

sv

... vid diskning

Ovanligt mycket lödder

- Handdiskmedel i behållaren för sköljglans. Spilld sköljglans leder till omättlig skumbildning, avlägsna därför med en trasa.

Diskmaskinen stannar under diskningen.

• Strömavbrott.
• Vattentillförseln är bruten.

Slagljud från påfyllningsventilen

- Beror på hur vattenledningen är dragen och har ingen inverkan på funktionen. Kan ej åtgärdas.

Slag och slamrande ljud vid diskning

• Spolarmen tar i disken.
• Disken är inte placerad på rätt sätt.

... på diskgodset

Matrester på diskgodset.

• Disken står för tätt, diskkorgen överfull.
• För lite diskmedel.
• Ett för svagt diskprogram har valts.
• Spolarmsrotationen förhindrad.
• Spolarmsmunstyckena igentäpptta.
• Sil igensatt.
  – Silarna är felmonterade.
• Avloppspumpen blockerad.
• Överkorg till höger och vänster inte inställd på samma höjd.

Te- eller läppstiftfläckar har inte helt avlägsnats.

• Diskmedlet har alltför lite blekande effekt.
• För låg disktemperatur.
• För liten mängd/olämpligt diskmedel.

Vita fläckar på diskgodset/Glasen är mjölkiga.

Om vattenledningsvattnet är hårt kan vissa beläggningar förekomma på disken när man använder fosfatfria maskindiskmedel.

• För liten mängd/olämpligt diskmedel.
• Ett för svagt program har valts.
• Inget/för liten mängd sköljglansmedel.
• Inget/för liten mängd specialsalt.
• Avhärdaren inställd på felaktigt värde.
• Locket till saltbehållaren inte åtdraget. Vänd er till diskmedelstillverkaren, i synnerhet när:
• disken efter programslut är mycket våt.
• kalkbeläggningar uppstår.

Mjölkiga, missfärgade glas, beläggningar som inte kan tvättas bort.

• Olämpligt diskmedel.
• Glasen tål ej maskindisk.

Ränder på glasen och besticken, glas med metalliskt utseende.

- Alltför mycket sköljglansmedel.

Missfärgningar på plastföremål.

• För liten mängd/olämpligt diskmedel.
• Ett för svagt program har valts.

Rostfläckar på besticken.

• Icke rostbeständiga bestick.
• Salthalten i diskvattnet för hög, eftersom locket till saltbehållaren inte skruvats åt ordentligt eller också har salt spillts vid saltpåfyllningen.

Disken blir inte torr.

• Du öppnade luckan för tidigt och tog ut disken för snabbt.
• Du har valt ett program utan torkning.
• För lite/olämplig sköljglans.
• Aktivera intensivtorkning.
• Det använda kombinerade diskmedlet ger dåligt torkresultat. Använd sköljglans (inställning se kapitel Sköljglans).

Ringa en serviceverkstad

Vänd dig till Service om du inte lyckas åtgärda felet. Kontaktuppgifter för närmaste Service hittar du på baksidan av denna bruksanvisning. Anteckna uppgifterna från typskylten innan du tar kontakt med serviceverkstaden. Typskylten 33 sitter på luckan till diskmaskinen.

1 FD 2

Du kan lita på tillverkarens kompetens.

Vänd dig till oss. Försäkra dig om att reparationen utförs av utbildade servicetekniker som har tillgång till originalreservdelar.

Installation

Anlita en fackman för att ansluta diskmaskinen. Data för tilloppsledning och avlopp samt de elektriska anslutningsvärdena måste motsvara kraven. Se nedan samt i monteringsanvisningen.

Vid installationen, tänk på att utföra arbetsstegen i rätt ordning:

• Kontrollera vid leveransen
• Installation
• Avloppsanslutning
• Färskvattenanslutning
• Elektrisk anslutning.

– Utför installation och anslutning enligt installations- och monteringsanvisningarna.

– Vid installationen får diskmaskinen inte vara ansluten till elnätet.

- Förvissa dig om att vägguttaget är jordat enligt föreskrifterna.

- De elektriska anslutningsförutsättningarna måste stämma överens med uppgifterna på diskmaskinens typskylt 33.

- Om nätkabeln till denna maskin skadas, måste den bytas ut mot en särskild anslutningsledning. För undvikande av skador får dessa endast ersättas via service.

- Om diskmaskinen ska byggas in i ett högskåp, måste den vederbörligen sättas fast.

- Installera maskiner för underbyggnad samt integrerade maskiner endast under genomgående arbetsskivor, som är fastskruvade i angränsande skåp för att på så sätt garantera att de står stadigt.

- Installera inte maskinen i närheten av värmekällor (värmeelement, värmemagasin, ugnar eller andra apparater som alstrar värme) och bygg inte in den under en kokhäll.

sv

• Stickproppen måste vara åtkomlig även när diskmaskinen står på plats. (se Elektrisk anslutning)
• Vissa modeller: Plasthöljet vid vattenanslutningen innehåller en elektrisk ventil, i tilloppsslangen finns anslutningsledningarna. Skär inte igenom denna slang, doppa inte plasthöljet i vatten.

Varning

När maskinen inte står i en nisch och därmed en sidovägg är tillgänglig, måste området vid gångjärnen i luckan av säkerhetsskäl täckas på sidan (skaderisk). Täckbitarna kan ni införskaffa som extratillbehör hos service eller i fackhandeln.

Leverans

Diskmaskinen har genomgått en noggrann funktionskontroll på fabriken. Därifrån återstår små vattenfläckar i maskinen. De försvinner efter första diskningen.

Tekniska data

Vikt:

max. 60 kg

Spänning:

220–240 V, 50 Hz eller 60 Hz

Anslutningsvärde:

2,0-2,4 kW

Säkring:

10/16 A

Vattentryck:

minst 0,05 MPa (0,5 bar), maximalt 1 MPa (10 bar). Vid högre vattentryck: Koppla en tryckreduceringsventil före maskinen.

Vattentillförsel:

minimum 10 liter/minut

Vattentemperatur:

kallvatten; vid varmvatten max. temp. 60 °C.

Uppställning

Nödvändiga inbyggnadsmått framgår av monteringsanvisningen. Ställ maskinen vågrätt med hjälp av de ställbara fötterna. Se till att underlaget är stadigt.

- Underbyggnads- och integrerade maskiner som senare används som fristående maskiner, måste säkras så att de inte kan tippa, t.ex. genom att man skruvar fast dem i väggen eller genom att man bygger in dem under en genomgående arbetsskiva, som är fastskruvad i angränsande skåp.

- Diskmaskinen kan utan vidare byggas in mellan trä- och plastväggar i en bänkrad.

Avloppsanslutning

- Se installationsanvisningen för nödvändiga uppgifter. Montera i förekommande fall vattenlås med avloppsmuff. - Anslut avloppsslangen med hjälp av bifogade delar till vattenlåsets avloppsmuff. Se till att avloppsslangen inte viks, kläms, förändras eller trasslar in sig och att inget täcklock i avloppet förhindrar avloppsvattnet från att rinna!

Färskvattenanslutning

- Se installationsanvisningen och anslut färskvattenanslutningen till vattenkranen med hjälp av bifogade delar. Se till att inte färskvattenanslutningen ligger i veck, är klämd eller har trasslat in sig. - När man byter ut maskinen måste man alltid använda en ny vattentilloppsslang.

Vattentryck:

minst 0,05 MPa (0,5 bar), maximalt 1 MPa (10 bar). Vid högre vattentryck: Koppla en tryckreduceringsventil före maskinen.

Vattentillförsel:

Minimum 10 liter/minut

Vattentemperatur:

kallvatten; vid varmvatten max. temp. 60 °C.

Varmvattenanslutning \*

* beroende på modell

Diskmaskinen kan anslutas till kall- eller varmvatten upp till max. 60 °C.

Varmvattenanslutning rekommenderas vid tillgång till energimässigt fördelaktig varmvattenberedning och lämplig installation, t.ex en solvärmeanläggning med cirkulationsledning.

Därigenom sparas energi och tid.

Med inställningen varmvatten R:01 kan du ställa in maskinen optimalt för användning med varmvatten.

Därvid rekommenderas

en vattentemperatur (temperaturen på det inkommande vattnet) om minst 40 °C och högst 60 °C.

Varmvattenanslutning rekommenderas inte om vattnet bereds i en elektrisk varmvattenberedare.

Inställning varmvatten:

• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1.
• Håll programtangenten A intryckt och tryck in START-tangenten 10 tills sifferindikatorn visar H:ð....
• Släpp upp bägge tangenterna. Ljusindikatorn i tangenten A blinkar och i sifferindikatorn 3 lyser det från fabriken inställda värdet H:04.
• Tryck upprepade gånger på programtangenten [A] tills det fabriksinställda värdet 8:00 visas i sifferindikatorn [3].

Gör så här för att ändra inställningen:

• Genom tryck på knappen C kan inställningen varmvatten stängas av R:00 eller sättas på R:01.
• Tryck på START-tangenten 10. Inställningsvärdet är lagrat.
• Stäng luckan.

Elektrisk anslutning

- Maskinen får endast anslutas till växelström från 220 V till 240 V och 50 Hz eller 60 Hz via ett jordat vägguttag installerat enligt gällande föreskrifter. Se typskylten [33] beträffande säkring.

- Vägguttaget måste finnas nära maskinen och vara lätt tillgängligt efter inbyggnaden.

När vägguttaget ska vara lätt tillgängligt efter inbyggnaden, måste det för att uppfylla tillämpliga säkerhetsföreskrifter kopplas via en allpolig brytare med minst 3 mm kontaktöppning.

• Ändringar i anslutningen får endast utföras av fackmän.
• En förlängning av nätanslutningskabeln får endast utföras av service.
• Vid användning av jordfelsbrytare får endast sådana med tecknet användas. Endast dessa jordfelsbrytare uppfyller gällande föreskrifter.
• Diskmaskinen är utrustad med ett vattensäkerhetssystem. Tänk på att detta bara fungerar när maskinen är ansluten till elnätet.

Demontering

Beakta även här i vilken ordning arbetsstegen ska utföras.

• Avskilj maskinen från elnätet.
• Skruva av vattentillförseln.
• Lossa avlopps- och färskvattenanslutningen.
• Lossa fastsättningsskruvarna till möbeldelarna.
• Demontera sockeln om sådan finns.
• Dra ut maskinen och dra försiktigt ut slangen.

sv

Transport

Töm diskmaskinen och säkra lösa delar.

Maskinen måste tömmas på följande sätt:

• Öppna vattenkranen.
• Öppna luckan.
• Slå på PÅ-/AV-omkopplaren 1. Indikatorerna för senast valda program tänds.
• Välj programmet med den högsta temperaturen.
  I sifferindikatorn 3 visas den beräknade programtiden.
• Tryck på START-tangenten 10.
• Stäng luckan. Programmet startar automatiskt.
• Öppna luckan efter ca 4 minuter.
• Håll START-tangenten 10 intryckt tills sifferindikatorn visar 0:01.
• Stäng luckan.
• Öppna luckan efter ca 1 minut. Sifferindikatorn visar 0:00.
• Slå ifrån 1 maskinen och stäng vattenkranen.

Transportera endast maskinen upprätt. (så att inget restvatten kan komma in i maskinens styrutrustning och leda till felaktigt programförlopp).

Frostsäkerhet

Om maskinen står i ett utrymme där det finns risk för frost (t.ex. sommarstuga), måste maskinen tömmas helt och hålet (se Transport).

- Stäng vattenkranen, lossa tilloppsslangen och låt vattnet rinna ut.

Skrotning

Både förpackningen till en ny maskin och maskinen som ska skrotas innehåller värdefulla råvaror och materialen kan återvinnas.

Vid avfallshantering sortera de olika delarna var för sig beroende på sort. Hör dig för med din fackhandlare eller kommunen om avfallshanteringen.

Förpackning

Alla plastdetaljer i maskinen betecknas med de internationellt standardiserade förkortningarna (t.ex. >PS< Polystyrol). Därmed är det vid skrotningen möjligt att sortera plastavfallet.

Beakta säkerhetsanvisningarna under "Vid leveransen".

Uttjänt diskmaskin

Beakta säkerhetsanvisningarna under "Vid skrotningen".

Denna maskin är märkt i enlighet med den europeiska riktlinjen 2002/96/EC för elektriska och elektroniska maskiner som ska skrotas (waste electrical and electronic equipment – WEEE). Riktlinjen anger ramarna för återtagande och återvinning av uttjänta produkter inom hela EU

Barnsäkring (lucklås) \*

Stäng alltid diskmaskinsluckan helt och hållet när du lämnar diskmaskinen. Endast på detta sätt kan du skydda dina barn för möjliga faror.

Duschhuvud för bakplåtar \*

Med hjälp av detta duschhuvud kan man diska stora plåtar eller galler samt tallrikar med en diameter större än 30 cm (gourmettallrikar, pastatallrikar, undertallrikar). Ta bort överkorgen och ställ in duschhuvudet enligt skissen ovan.

Ordna plåtarna som visas i figuren (max. 4 bakplåtar och 2 galler) för att diskstrålen ska nå alla delar.

Använd alltid diskmaskinen med överkorgen eller bakplåtsspolhuvud!

Om du får problem med din Cylindaprodukt, kontakta

Cylinda Service

www.cylinda.se/service 0771-25 25 00 (du betalar endast lokaltaxa) CYLINDA SERVICE FINNS | HELA LANDET!

När du kontaktar Cylinda Service ska du uppge:

1 MASKINTYP
2 SERIENUMMER
3 INKÖPSDATUM
4 PROBLEMBESKRIVNING
5 NAMN
6 ADRESS

7 TELEFONNUMMER DÄR DU KAN NÅS PÅ DAGTID

Har du inte alla uppgifter går det självklart bra att ange de du har. Ju fler uppgifter, desto lättare är det för oss att ta med rätt reservdelar.

Alla Cylinda servicetekniker är specialutbildade på Cylindaprodukter och använder bara original-reservdelar.
