Produkttyp	Diskmaskin
Märke	Cylinda
Modell	SVERIGEDISKEN 2TC VIT
Kategori	Diskmaskin
Mått (H x B x D)	815 x 598 x 570 mm
Vikt	50 kg
Spänning	230 V
Frekvens	50 Hz
Effektförbrukning	1500 W
Vattenanslutning	Endast kallvatten
Program	5 (Eco, Intensiv, Normal, Snabb, Glas)
Ljudnivå	47 dB
Energiklass	A+
Kapacitet	12 kuvert
Display	LED
Justerbar överkorg	Ja
Fördröjd start	Ja (upp till 24h)
Underhåll	Rengör filtret regelbundet; använd diskmaskinssalt och sköljmedel
Säkerhetsfunktioner	Barnlås, antiskyddssystem
Reservdelar	Filter, spolarmar, saltlock, sköljmedelsbehållare
Manual medföljer	Ja (gratis PDF-nedladdning)

Vanliga frågor - SVERIGEDISKEN 2TC VIT Cylinda

Hur startar jag ett tvättprogram?

Ladda diskmaskinen, tillsätt diskmedel, välj ett program med programväljaren, och tryck på startknappen. Stäng luckan ordentligt för att börja.

Vilken typ av diskmedel ska jag använda?

Använd ett diskmedel avsett för automatiska diskmaskiner. Du kan använda pulver, gel eller tabletter. För bästa resultat, tillsätt även sköljmedel och diskmaskinssalt.

Hur rengör jag filtret?

Stäng av diskmaskinen och ta bort nedre spolarmen. Lås upp och ta bort filterenheten. Skölj under rinnande vatten för att avlägsna smuts. Montera tillbaka och lås ordentligt. Rengör månadsvis.

Varför torkar inte disken ordentligt?

Se till att sköljmedel är påfyllt och att sköljmedelsinställningen är justerad. Använd ett värme-tork program om tillgängligt. Undvik även överbelastning och öppna luckan något efter cykelns slut för att ventilera.

Hur justerar jag vattenhårdheten?

Kontrollera vattenhårdheten i ditt område med en teststicka. Ställ sedan in vattenhårdhetsnivån i diskmaskinens inställningar (vanligtvis via knappar). Konsultera manualen för exakta steg.

Vad betyder felkoder?

Vanliga koder: E1 (vattenintagsproblem), E4 (översvämning), E8 (värmeproblem). Se manualen för en fullständig lista. Försök återställa genom att dra ur kontakten i 1 minut.

Hur installerar jag diskmaskinen?

Placera diskmaskinen under en bänkskiva (om inbyggd). Anslut vatteninloppsslangen till en kallvattenkälla och avloppsslangen till ett diskbänksavlopp. Anslut till ett jordat uttag. Justera fötterna.

Kan jag använda kombinerade tabletter?

Ja, kombinerade tabletter innehåller diskmedel, sköljmedel och salt. Men i områden med hårt vatten kan du fortfarande behöva tillsätta salt separat. Justera sköljmedelsinställningen om du använder tabletter.

Hur bör jag lasta diskmaskinen effektivt?

Skrapa bort stora matrester. Placera tallrikar med framsidan nedåt, bestick med handtagen nedåt, och kastruller/pannor i vinkel. Undvik att blockera spolarmarna. Använd överkorgen för glas och koppar.

Hur återställer jag diskmaskinen?

Tryck och håll in start/återställningsknappen i 3-5 sekunder tills displayen visar 0:01 eller lamporna släcks. Alternativt, dra ur kontakten i 1 minut och sätt tillbaka.

BRUKSANVISNING SVERIGEDISKEN 2TC VIT Cylinda

Innan du diskar första gången 4

Lasta diskmaskinen 5

Använda diskmaskinen 6.

Inställningar 1.0

Skötsel och rengöring 12...

Felsökning 14

Installation 1.8

Service 22

Information för testinstitut 22...

Teknisk information 23.

Din diskmaskin

1. Huvudströmbrytaren
2. Programväljare
3. Autodisk
4. Intensivdisk
5. Ecodisk
6. Snabb disk och tork
7. Skondisk
8. Tidspar
9. Automatisk lucköppning
10. HI DRY / Hög temp, bättre tork
11. Fördröjd start
12. Display
13. Indikator för spolglansmedel
14. Indikator för salt

Allmänt

• Läs och spara bruksanvisningen!
• Använd inte diskmaskinen till något utöver som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.

- Lämna inte diskmaskinsluckan i öppet läge eftersom den kan utgöra en snubbelrisk.

- Använd endast maskindiskmedel!

- Denna maskin får användas av barn från 8 år och personer med nedsatt fysisk förmåga,

nedsatt mental förmåga, sinnesfrånvaro eller brist på erfarenhet och kunskap. Dessa personer måste ha tillsyn vid användning av maskinen eller få instruktioner om hur maskinen ska användas och förstå de risker som kan förekomma. Rengöring av maskinen får inte utföras av barn utan tillsyn.

Skadad nätkabel får endast bytas av behörig fackman.

• Skrothning: Diskmaskinen är tillverkad och märkt för återvinning. När diskmaskinen tjänat ut och ska skrotas ska den göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

- Använd diskmaskinen endast i hushållsliknande miljöer för att diska hushållsdisk. All annan användning är otillåten.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisk. Kontakta din kommun för information om var och hur diskmaskinen ska återvinnas på rätt sätt.

Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

VARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

Installation

Se kapitlet Installation.

Barnsäkerhet

Barn måste övervakas. Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen. Det kan finnas diskmedelsrester kvar! När du fyllt på diskmedel, starta alltid diskmaskinen meddetsamma.

VARNING!

Akta barnen - maskindiskmedel är frätande!

Vinterförvaring/transporter

Förvara diskmaskinen frostfritt och undvik långa transporter vid stark kyla. Transportera diskmaskinen upprätt eller liggande på rygg.

Innan du diskar första gången

Kontrollera vattnets hårdhetsgrad

Ställ in spolglansmedel

För att uppnå ett bra diskresultat behöver diskmaskinen mjukt vatten (vatten med låg kalkhalt). Hårt vatten ersätts av spolglansmedel. I kapitlet Inställningar beskrivs hur du ställer in doseringen. Hårt vatten kan ge vita beläggningar på diskgodset och i diskmaskinen.

Vattnets hårdhet anges i tyska hårdhetsgrader (°dH) och franska hårdhetsgrader (°fH).

Fyll på spolglansmedel

Torkningen går snabbare och får ett bättre resultat om du använder spolglansmedel. Du får också ett finare diskresultat med klart och fläckfritt diskgods.

Inkommande vatten med en hårdhetsgrad över 6°dH måste avhärdas. Detta görs automatiskt med hjälp av den inbyggda avhärdaren. För att avhärdaren ska fungera optimalt måste inställningen av den anpassas till vattnets hårdhetsgrad. Efter att du har ställt in den, dosera disk- och spolglansmedel som om du har mjukt vatten.

Kontakta vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har.

Notera vattnets hårdhetsgrad:

Om vattnets hårdhetsgrad överstiger 50°dH (89°fH) rekommenderas att en extern avhärdare ansluts.

rekom-

WARNING!

Hårt vatten orsakar vita beläggningar på diskgodset i diskmaskinen. Det är därför viktigt att du väljer rätt inställning av avhärdaren! Se Vattenhärdhet.

Kör aldrig diskmaskinen med tom saltbehållare om det inkommande vattnet har en hårdhetsgrad över 6°dH (9°fH).

1. Öppna locket för spolglansmedel.
2. Fyll försiktigt på spolglansmedel upp till nivån markerad med max.
3. Torka bort eventuellt överflödigt spolglansmedel runt och om behållaren.
4. Stäng locket ordentligt.

Ställ in Vattenhärdhet

I kapitel Inställningar beskrivs hur du ställer in avhärdaren.

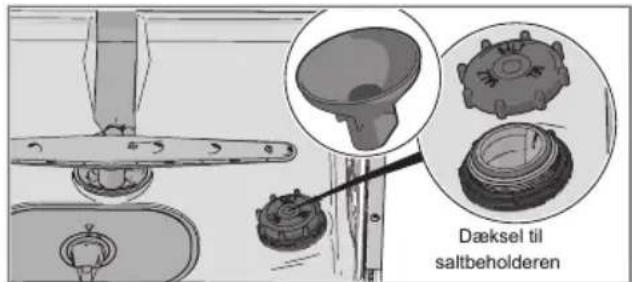

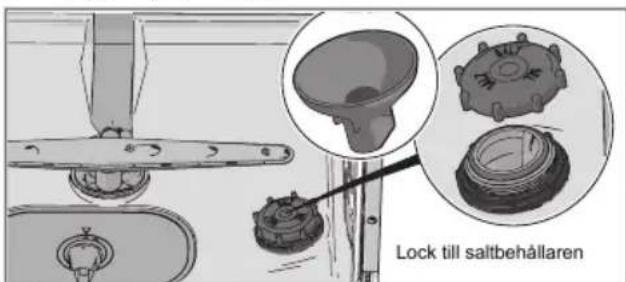

Fyll på salt

1. Skruva bort locket till saltbehållaren.
2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 l vatten.
3. Fyll sedan på så mycket salt, max 1,0 kg, att behållaren blir full. Använd grovt salt eller specialsalt för diskmaskiner.
4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.

För att inte riskera rostfläckar måste ett diskprogram startas direkt efter påfyllning av salt.

Diska mer miljövänligt

glashyllan och knivar läggs i knivstället till höger om så finns det större

- Skölj inte under rinnande vatten. Skrapa bara bort matrester innan du lastar diskmaskinen.

- Välj miljöanpassat diskmedel. Läs miljödeklarationerna på förpackningen!

- Vänta med diskningen tills diskmaskinen är full, så sparar du energi.

- Är disken bara lätt smutsad kan du välja ett program med låg temperatur.

- Du får ett bättre torkresultat om du använder tillvalet Automatisk lucköppning som automatiskt öppnar diskmaskinens lucka. Vänta tills diskmaskinen indikerar att programmet är slut och att diskgodset svalnat innan diskmaskinen lastas ur. (Om diskmaskinen är inbyggd måste inredningen klara eventuell kondens från diskmaskinen.)

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, kan skadas av maskindiskmedlet.

Var försiktig med till exempel handgjorda föremål, ömtålig dekor, kristall/glas, silver, koppar, tenn, aluminium, trä och plast. Titta efter märkningen "Tål maskindisk".

Att tänka på

• Vänd alla smutsiga ytor inåt och nedåt! - Diskgodset ska inte ligga i eller på varandra. - Luta diskgods med fördjupningar, till exempel så att sköljvattnet rinner av. Detta gäller också föremål i plast. - Se till att små föremål inte ramlar igenom, placera dem i bestickskorgen.

OBS!

Kontrollera att spolarmarna kan rotera fritt.

Höjning och sänkning av överkorg

1. Dra ut överkorgen. Ta tag i överkorgens sidor med båda händerna och lyft försiktigt upp den.
2. Lyft med båda händerna upp korgen igen och igen för att stegvis komma till nästa läge. (Överkorgen kan justeras i tre lägen.) När överkorgen är i det översta läget och lyfts upp sänks den ner till det nedersta läget. Se till att båda sidorna av korgen alltid ska vara placerade på samma höjd.

Diskmaskinens korgar

Diskmaskinen är utrustad med överkorg och underkorg samt bestickskorg.

Korgarnas utseende kan skilja sig beroende på diskmaskinens utförande.

Överkorg

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vänd alla smutsiga ytor inåt och nedåt! Vinglas ställs i vin-

Använda diskmaskinen

Underkorg

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickskorgen) i underkorgen.

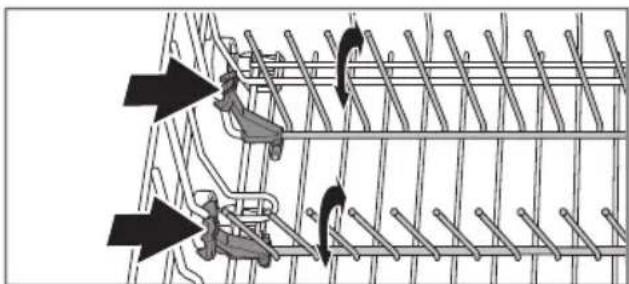

Fäll ned de fällbara vikpinnarna (tallriksstöden) vid av kastruller. Frigör vikpinnarna genom att trycka innan läget justeras.

Ställ besticken med skaften nedåt, förutom vassa knivar, och så spridda som möjligt. Se till att skedar inte ligger ovanpå varandra.

Bestickskorgen placeras i underkorgen.

Dosera diskmedel

och

1. Fack för fördiskmedel
2. Fack för huvuddiskmedel

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen.

Diskmaskinen är utrustad med en avhärdare, dosera därför som om du har mjukt vatten.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Diskmedelsfacket ska vara torrt när diskmedel doseras. Vid diskning finns ett fack för fördisk och ett för huvuddisk. Dosera fästet in i facket för fördisk om pulver- eller flytande maskindiskmedel används. Kontakta diskmedelstillverkaren om du har frågor rörande diskmedel.

OBS!

Använd endast maskindiskmedel! Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på rätt sätt.

ligger i

OBS!

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället pulver- eller flytande maskindiskmedel.

Kombinationsdiskmedel

På marknaden finns många olika typer av kombinationsdiskmedel. Läs noga anvisningarna för dessa produkter.

I kapitlet Inställningar beskrivs hur du kan aktivera TAB (Kombimedel). Observera att salt måste fyllas på i saltbehållaren. Om du inte är nöjd med disk- och torkresultatet, aktivera inställningen TAB (3in1/Kombimedel) samt fyll på salt, diskmedel och spolglansmedel. Se kapitlet Innan du diskar första gången.

OBS!

Ett optimalt disk- och torkresultat får du genom att använda vanligt maskindiskmedel tillsammans med separat dosering av spolglansmedel och salt.

Huvudströmbrytaren

Tryck och håll in Huvudströmbrytaren tills displayen tänds. Kontrollera även att vattenkranen är öppen.

PROGRAM - Välja program

Välj program beroende på typ av diskgods och hur smutsigt det är. Ecodisk är alltid förvalt.

Tryck en eller flera gånger på Programväljaren tills programsymbolen aktiveras.

AUTO

45-65° Autodisk

Diskmaskinen känner av hur smutsig disken är och anpassar vattenförbrukning och temperatur därefter. Vid nyinstallation behöver programmet köras fem gånger innan det har anpassat sig och ger bästa resultat.

AUTO

45-65° Autodisk 1) + Tidspar

Ett effektivt vardagsprogram för lätt intorkade matrester. (Programmet är inte avsett för inbränd mat, till exempel gratängformar.)

Intensivdisk

Program för hårt smutsad disk som till exempel kan grytor och gratängformar. Om diskmaskinen inte fylls med sådan disk, kan du fylla på med tallrikar och så.

ECO

Ecodisk

Detta program är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

1h

55° Snabb disk och tork

Programmet används till glas och porslin som är lätt smutsade, till exempel kaffekoppar.

Ett skonsamt diskprogram med låg temperatur för att diska ömtåliga föremål i kristall/glas. Tänk på att vara sparsam med doseringen av diskmedel och att placera föremålen så att de inte stöter samman under diskningen. Se även Ömtåligt diskgods i kapitel Lasta diskmaskinen. Porslin som använts utan intorkade matrester går också bra att diska med detta program.

TILLVAL - Välja tillval

För att välja ett tillval, tryck på någon av tillvalsknapparna tills tillvalet aktiveras. Vilka tillval du kan välja varierar med programmen och vissa tillval kan ej kombineras (tillgängliga svagt upplysta).

skpdspar

Detta tillval reducerar programtiden, men förbrukar mer energi och vatten.

Automatisk lucköppning

Diskmaskinens lucka öppnas automatiskt, vilket förbättrar programmets torkning. Vänta tills diskmaskinen indikerar att programmet är slut och att diskgodset svalnat innan diskmaskinen lastas ur. (Om diskmaskinen är inbyggd måste inredningen klara eventuell kondens från diskmaskinen.)

Diskmaskinens lucka får inte blockeras när den öppnas automatiskt. Det kan störa luckläsets funktion.

OBS!

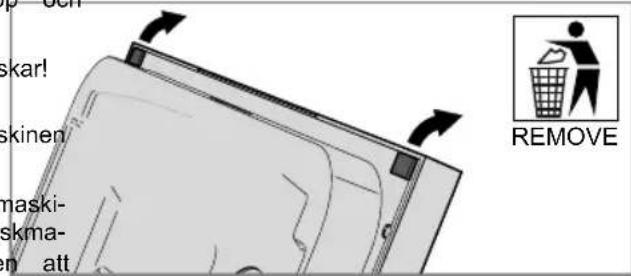

Montering av skyddsfilmen är viktigt då diskmaskinen har automatisk lucköppning för förbättrad torkeffekt. På sikt kan bänkskivan eller inredning som inte tål kondens påverkas vid regelbunden användning av automatisk lucköppning.

HI DRY / Hög temp, bättre tork

Tillvalet är anpassat för extra höga hygienkrav, exempelvis vid diskning av nappflaskor och skärbrädor. Temperaturen höjs både i huvuddisken och i den sista sköljningen.

Fördröjd start

Vid val av Fördröjd start kommer diskmaskinen att starta (30 min-24 timmar efter det att du har stängt luckan).

1. Tryck en gång på knappen för att aktivera Fördröjd start: Tryck flera gånger eller håll in knappen för att ställa önskat antal timmar.

1) Denna kombination (Autodisk + Tidspar) kallas även Snabbintensiv (90 minuter).

1. Stäng luckan, diskmaskinen räknar ner med 1 timme åt gången och startar vid vald fördröjning. Efter avslutat program

När programmet avslutats visas "End" i displayen.

Om du vill avbryta tillvalet Födröjd start, öppna luckan, tryck och håll in Huvudströmbrytaren tills displayen släcks. Stäng av vattenkranen efter varje användning.

Starta diskmaskinen

Så får du det bästa torkresultatet

Stäng luckan för att starta diskmaskinen. Om Huvudströmbrytaren är påslagen startar diskmaskinen automatiskt när luckan stängs.

Luta diskgods med fördjupningar, till exempel koppar, så att sköljvattnet rinner av. Detta är också viktigt för föremål i plast.

TID - Återstående tid

Fyll på eller öka doseringen av spolglansmedel.

När du valt program och tillval, visas hur lång tid programmet tog förra gången det kördes. Aktivera tillvalet Automatisk lucköppning.

När du startat diskmaskinen visar displayen hur lång tid som återstår av programmet. En uppdatering av återstående tid görs sedan efter uppvärmning av den sista sköljningen.

Tiden kan variera något från gång till gång beroende på temperatur på inkommande vatten, diskmängden, omgivningens temperatur med mera.

Frontdisplay

Lasta ur underkorgen först för att undvika att eventuellt vatten droppar från överkorgen ner på diskgodset i underkorgen.

Om du vill avbryta eller byta program

Öppna luckan, tryck och håll in Huvudströmbrytaren tills displayen släcks, om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Tryck därefter på Huvudströmbrytaren igen, välj ett nytt program och stäng luckan.

Om du vill lasta i mer diskgods

Öppna luckan. Diskmaskinen stannar automatiskt. Ställ in disken och stäng luckan. Efter en paus fortsätter diskmaskinen där den slutade.

Om diskmaskinen stängs av vid strömavbrott

Om diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

OBS!

Under torkningen avbryts programmet om strömmen stängs av eller om luckan är öppen i mer än 2 minuter.

Programtabell

PROGRAM- Program	Diskmedel,fack 1 / 2(ml)	- Tillval				Sista sköljning	Antal skölja Huvokddisk Färdiska TILLVAL
							Disktid(ca tim:min)	(ca kWh)	Vattenförbr. (L
									11-200,9-1,52:10
Intensivdisk	10 / 25		2	70 °C	2	70 °C	2:55	1,7	17
Ecodisk 2)	--- / 25		1	55 °C	2	45 °C	3:30	0,82	9,5
Snabb disk o tork	--- / 20			55 °C	1	25 °C	1:00	0,6	10
Skondisk	--- / 20			45 °C	2	50 °C	1:40	0,8	9

1) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera. 2) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Inställningar

Öppna menyn för inställningar:

Öppna först luckan. Stäng av maskinen. Tryck och håll in Huvudströmbrytaren tills displayer

1. Inom 10 sekunder;

- tryck på Programväljaren och tillvalsknappen för Tidspar.

Displayen visar menyn för inställningar (aktuell inställning samt aktuellt inställningsvärde). 3. (Lämna menyn genom att bläddra igenom menyn eller trycka på Huvudströmbrytaren.)

Navigera i menyn för inställningar:

Du kan nu göra följande inställningar:

		AlternativInställningar
			Inställning för dosering av spolglansmedel.1:00Öka doseringen av spolglansmedel:Om diskgodset har vattenfläckar.Minska doseringen av spolglansmedel:Om diskgodset har en vit/blå kladdig film.Om diskgodset har ränder.Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.Förvalt från fabrik: 05
		2:00 - 2:09Vattenhårdhet2.	Inställning av avhärdaren. Välj inställning beroende på det inkommande vattnets hårdhetsgrad. Det är viktigt att inställningen är korrekt!
			Tyska hårdhets-Grader	Franska hårdhetsgrader	Rekommende-rad inställning
					2:000-9°fH0-5°dH
					2:0110-14°fH6-8°dH
					2:0215-20°fH9-11°dH
					2:0321-25°fH12-14°dH
					2:0426-34°fH15-19°dH
					2:0535-43°fH22-24°dH
					2:0644-52°fH25-29°dH
					2:0753-70°fH30-39°dH
					2:0871-88°fH40-49°dH
					2:0989°fH50°dH
			Glöm inte att fylla på salt i saltbehållaren efter att ställt in avhärdaren på 2:01 - 2:09.Vid inkommande vatten med en hårdhetsgrad under 6°dH (9°fH), välj 2:00. Avhärdaren inaktiveras och sal behöver inte fyllas på.De flesta svenska hushåll har en vattenhårdhet under 6°dH, vilket medför att använding av salt inte är nödv digt.Förvalt från fabrik: 04
3.	TAB(3in1/ Kombimedel)	3:00 (Av)3:01 (På)	Vid användning av så kallade 3in1/ Kombimedel kan du aktivera denna inställning. Diskprogrammen anpas-sas då automatiskt så att bästa möjliga disk- och torkresultat alltid erhålles. Om inställningen är aktiverad behöver man inte fylla på spolglansmedel eftersom till-valet stänger av doseringen för spolglansmedel. Den sänker även doseringen av salt i avhärdaren. Observera att salt måste fyllas på i saltbehållaren.OBS!För att erhålla ett gott diskresultat är det mycket vikt att undersöka vilket slags diskmedel eller kombipro-dukt det handlar om! Läs noga på diskmedelsförpack-ningen hur diskmedlet ska användas. Bruksanvisning eller upplysningar på förpackningen måste beaktas!

Skötsel och rengöring

Fyll på spolglansmedel

När spolglansmedlet är slut och behöver fyllas på visas ovanstående symbol i displayen.

1. Öppna locket för spolglansmedel.
2. Fyll försiktigt på spolglansmedel upp till maxnivån.
3. Torka bort eventuellt överflödigt spolglansmedel från behållaren.
4. Stäng locket ordentligt.

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Fyll på salt

När saltet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

Efter påfyllning kan det dröja lite innan symbolen slocknar.

VARNING!

För att inte riskera rostfläckar måste ett diskprogram startas direkt efter påfyllning av salt.

Häll aldrig maskindiskmedel i saltbehållaren. Detta leder till att avhärdaren förstörs!

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov.

1. Lyft grovsilen rakt upp med hjälp av handtaget.
2. Töm grovsilen. Glöm inte att sätta tillbaka den!

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Rengör finsilen vid behov.

1. Vrid handtaget moturs.
2. Lyft silen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra finsilen.
3. Återmontera i omvänd ordning. Kontrollera att kanterna tätar ordentligt när du sätter tillbaka finsilen.
4. Lås fast silen genom att vrida handtaget medurs till stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

OBS! Diskresultatet kan påverkas om silarna inte är rätt monterade. Observera att diskmaskinen inte får användas utan att silarna är monterade!

OBS!

Kontrollera att det färgade skyddet till höger i bottenbrunnen sitter på plats.

Spolarmarna

Hål och lagringar kan ibland bli igensatta. Peta bort diskrester med en nål eller liknande. Spolarmarna har även hål på undersidan. Innerbehållaren är tillverkad av rostfritt stål och hålls ren genom normal användning.

Luckan och lucktätningen

Rengör luckans sidor och lucktätningen regelbundet. Använd en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

Panelen

Håll knapparna rena och fria från fett. Torka av dem med en torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med huvudströmbrytaren vid rengöring av knapparna för att undvika ofrivilliga knapptryckningar.

Diskmaskinens innerbehållare

Diskmaskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom normal användning.

Kalkavlagringar

Om du har kalkhaltigt (hårt) vatten kan det bildas kalkavlagringar i diskmaskinen. Kör i så fall programmet Intensivdisk med två matskedar citronsyra i diskmedelsfacket (utan diskgods i maskinen).

Åtgärda stopp i avloppspumpen

Om det finns vatten kvar i diskmaskinen efter avslutat program kan avloppspumpen vara blockerad av eventuella föremål. Dessa kan du enkelt ta bort.

För att underlätta rengöringen kan du lossa spolarmarna. Stäng av maskinen med huvudströmbrytaren och dra ur stickkontakten ur vägguttaget. Glöm inte att montera fast dem ordentligt efteråt.

Undre spolarm

- Dra den undre spolarmen rakt upp för att lossa den. Töm ut vattnet ur diskutrymmet.

1. Dra ut överkorgen.
2. Skruva spolarmslagringen motsols för att lossa den från överkorgen.
3. Ta bort grovsilen och finsilen.
4. För att kunna inspektera avloppspumpen, ta bort det färgade skyddet till höger i bottenbrunnen.
5. Snurra för hand pumphjulet som är placerat bakom skyddet. Ta försiktigt bort eventuella föremål.
6. Montera tillbaka skyddet för avloppspumpen samt finsilen och grovsilen.
7. Sätt i stickkontakten i vägguttaget.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs, har överfyllnadsskyddet aktiverats.

- Stäng av vattnet.

- Dra ur stickkontakten ur vägguttaget.

: Ring service.

Glöm inte montera tillbaka skyddet för avloppspumpen.

Felsökning

		ÅtgärdTyp av fel i display
	ÖverfyllnadF10	Rensa avloppspumpen. Se kapitel Skötsel och rengöring. Om problemet kvar ring service.
	UttömningsfelF11	Se "Vatten kvar i diskmaskinen" i tabellen "Problem" nedan. Om problemet k ring service.
		Kontrollera att vattenkranen är öppen. Om problemet kvarstår ring service.Va
		Stäng av vattenkranen och ring service.VentilläckageF40
		Rensa grovsil och finsil. Om problemet kvarstår ring service.VattennivåfelF52
		Stäng av vattenkranen och ring service.ÖverfyllnadF54
		Ring service.CirkulationsfelF56

Tryck på valfri knapp för att ta bort felmeddelandet.

Problem	Tänkbara orsaker	Åtgärder
Knapparna reagerar inte på tryck.	Du har tryckt på knapparna after att du öppnat luckan.	Värfär enabstund och prova igen.
	Smuts på knapparna.	Rengör med torr eller lätt fuktad trasa.
	Luckan är stängd.	Öppna luckan. Knapparna reagerar endast på knapptryckningar när luckan är öppen.
Luckan går inte att stänga	Korgarna sitter inte i rätt läge.	Kontrollera att korgarna är i rätt horison-talläge.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt lä-ge.
	Lucklåset hakar inte i och låser.	Kontrollera lucklåset. Om det inte hakar i och låser, öppna luckan. Tryck och håll in knappen för tillvalet Automatisk lucköppning i 15 sekunder. Vänta därefter i 30 sekunder. Stäng luckan. Kontrol-lera att lucklåset hakar i och låser.ÅtgärderTänkbara orsakerProblem
		Kontrollera.Luckan är inte ordentligt stängd.E
	Du har öppnat diskmaskinen för stoppa i mer disk under ett på program.	Stäng luckan och vänta. Efter en paus færtejter diskmaskinen där den slutade.
	Luckläset har inte hakat i och	Kontrollera luckläset. Om det inte har hakat i och låst, öppna luckan. Tryck och håll in knappen för tillvalet Automatisk lucköppning i 15 sekunder. Vänta därefter i 30 sekunder. Stäng luckan. Kontrollera att luckläset hakar i och läser samt att diskmaskinen startar.
		Kontrollera.En propp/ säkring har löst ut.
		Kontrollera.Stickkontakten sitter inte i väggut
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) från diskmaskinen, som ej upphör strömmen bryts med Huvudströmbrytaren.	Stäng av vattenkranen. Dra ur kontakten och är ring därefter service.
	Kontrollera att inte tillvalet Fördröj är inkopplat.	Trystartoch håll in Huvudströmbrytaren tills displayen släcks om du vill avbryta tillvalet Fördröjd start. Starta diskmaskinen på nytt.
		Lyft av armarna och gör rent.Spolarmarna
		Kontrollera att diskgods inte hindrar spolarmarna.
	Spolarmarnas håll eller lagringar ärgensatta.	Rengör spolarmarna. Se kapitel Skötsel och rengöring.
		Välj ett längre program.Felaktigt diskprogram
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad. Kraftig över- eller underdosering medför försämrat diskresultat.
	färskvara.	Undvik storförpackningar.Gammalt diskmedel.
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.
	en.	Ställ diskgodset stadigt.Glas och koppar ha
	Silarna är inte korrekt monterarade	Kontrollera att silarnas handtag är låst i stoppläget. Handtaget ska peka rakt ut från diskmaskinen.
	Skyddet för avloppspumpen saknas	Kontrollera att det färgade skyddet till höger i bottenbrunnen sitter på plats. Se kapitel Skötsel och rengöring.
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majörj bort den här sortens matrester om näss, citron, vinäger, salt och dresstinginte ska starta diskmaskinen kan orsaka fläckar på rostfritt stålgång åtvänd gärna programmet lämnas kvar en längre tid.	Skölj bort den här sortens matrester om näss, citron, vinäger, salt och dresstinginte ska starta diskmaskinen kan orsaka fläckar på rostfritt stålgång åtvänd gärna programmet lämnas kvar en längre tid.
	Allt rostfritt kan ge fläckar på siför att undvika fläckar samt att de kommer i kontakt under diskgemattas separera diskgods av Även aluminium kan orsaka fläckamepäller som till exempel silver, diskgodset.	För att undvika fläckar samt att niergemattas separera diskgods av Även aluminium kan orsaka fläckamepäller som till exempel silver, diskgodset.
	Avhärdaren läcker salt.Fläckar eller Kostjellepå atiskgadbetket är ordentligt åtskruvat. Annars ring service.
		Se kapitel Inställningar.Felaktigt inställd avhå medel.
	Saltbehållaren är tom.	Se kapitel Inställningar.Felaktigt inställd dose Fyll på salt. Se kapitel Innan du diskar första gången.
	3in1/ Kombimedel används och insträktivera inställningen TAB (3in1/ Ningen TAB (3in1/ Kombimedel) är Konklimedel) samt fyll på salt och spolglansmedel.
	För hög temperatur och/eller för diskmedel kan orsaka så kallad på kristallglas. Detta kan tyvärr gårdas, bara förebyggas.	Diskket kristallglas i låg temperatur och detserg diskmedel med försiktighet. Infentälka diskmedelstillverkaren.
	För hög dosering av spolglansmedel.	Diskgjosengenar Sø unidlå kspidelig Inflan. du diskar första gången och Inställningar. Om vattnet är mycket mjukt kan du eventuellt späda ut spolglansmedlet med hälften vatten.
Fläckar som är kvar efter diskningen.	Bort.	Byt till ett diskmedel med blekmedel.Läppsl
Rester av diskmedel är kvar i diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt Nel.
Slamrande ljud vid diskning.	Diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt närDiskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Dinkmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt närDinkmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt när Diskmedelsfacket var fuktigt Nel.
	Programmet tar längre tid än beräkgart.1åtgärdut Prisgsamtidelisplays, gång programmet körs visas den gerade tiden.	nästa korri-Rensa grovsil och finsil.Silarna är igensatta
	Silarna är inte korrekt monterarade	Kontrollera att silarnas handtag är låst i stoppläget. Handtaget ska peka rakt ut från diskmaskinen.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.
	Skyddet för avloppspumpen saknas	Kontrollera att det färgade skyddet till höger i bottenbrunnen sitter på plats. Se kapitel Skötsel och rengöring.
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
	Stopp i avloppsslangen.	Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat och att anslutningens innerdiameter är minst 14 mm.
	Smuts kring lister och hörn.Dålig	Kört riendiskmedskinen.diskborste och läglöddrande rengöringsmedel.
	Program med låg temperatur är der en längre tid.	Vör ett program med en högre temperatur cirka 1 gång i månaden.
Diskgodset blir inte tillräckligt torrt. aktiverat.		Aktivera tillvalet Automatisk lucköppning.Tillvale
		Lasta diskmaskinen full.Diskmaskinen är inte
		Spolglansmedlet är slut eller inställning för låg dosering.
		3in1/ Kombimedel används och inställningen TAB (3in1/ Kombimedel) för verad.

Installation

* Ta bort plastlisterna om nischens inbyggnadsmätt är 597–600 mm. Var försiktig! Kanten kan vara vass. Använd skyddshandskar! Nominella mått. Variationer kan förekomma.

• Anslutning till el, vatten och avlopp ska utföras av person med erforderlig kompetens.
• Följ alltid gällande bestämmelser för vatten, avlopp och el.
• Var försiktig vid installationen! Använd skyddshandskar! Var alltid två stycken!
• Placera ett läckageskydd på golvet under diskmaskinen för att förebygga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Skondisk. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningarna.
• Montering av skyddsfilmen är viktigt då diskmaskinen har automatisk lucköppning för förbättrad torkeffekt. På sikt kan bänkskivan eller inredning som inte tål kondens påverkas vid regelbunden användning av automatisk lucköppning.

VARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

Stickkontakten måste vara urdragen eller eluttaget spänningslöst under arbetet!

Transportskydd för luckan

Glöm inte att ta bort transportskydden för luckan då du packar upp diskmaskinen.

Placera diskmaskinen

Diskmaskinen är avsedd att byggas in under en bänkskiva. Inbyggnadsmått framgår av bilden. Se till att evakueringshålets kanter är jämna och inte skadar avlopp- och inloppslangen samt elsladden.

Om diskmaskinen är inbyggd måste inredningen klara eventuell kondens från diskmaskinen.

1. Kontrollera att det är en luftspalt på minst 3 mm mellan arbetsbänkens undersida och diskmaskinens överkant.

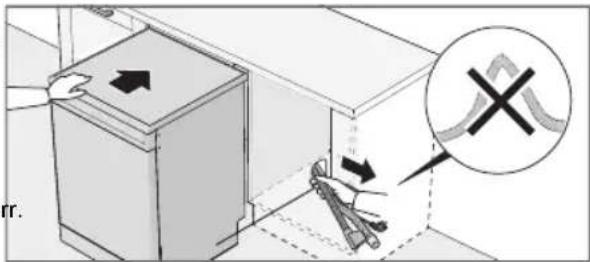

2. Skjut diskmaskinen på plats.
3. Dra i avloppslangen och anslutningsröret när diskmaskinen skjuts på plats.
4. Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

Montera skyddsfilmen

Montera skyddsfilmen (bifogas dokumentation) under bänkskivan. Skyddsfilmens funktion är att skydda bänkskivan från fukt.

OBS!

Ytan där skyddsfilmen ska sitta ska vara ren

och torr.

- Kontrollera att diskmaskinen installeras så att luckan kan öppnas fritt. Annars kan lucklåsets funktion störas.

OBS!

Montering av skyddsfilmen är viktigt då diskmaskinen har automatisk lucköppning för förbättrad torkeffekt. På sikt kan bänkskivan eller inredning som inte tål kondens skadas vid regelbunden användning av automatisk lucköppning.

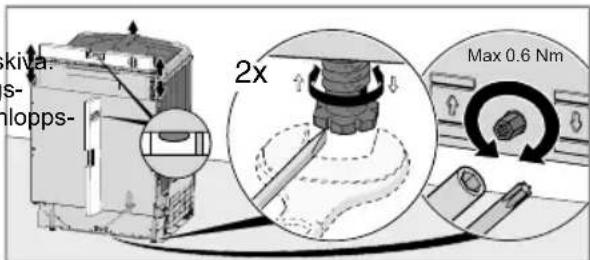

Finjustera de främre fötterna (diskmaskinen får luta högst 5 mm).

Justera höjden och skjut diskmaskinen på plats.

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2. Mät höjden från golvet till diskmaskinens överkant.
3. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka.

Luta diskmaskinen en aning framåt och justera den bakre foten med skruven på diskmaskinens framsida. Skruva medurs för att sänka eller moturs för att höja.

Anslutning till avlopp

Denna diskmaskin är lämplig att installeras i en upphöjd byggnad (för att få en arbetsvänlig höjd). Det betyder att diskmaskinen kan placeras så att avloppsslangen mynnar ut på en lägre nivå än diskmaskinens botten, exempelvis att den leds direkt till golvbrunn. Diskmaskinen är försedd med en integrerad skyddsanordning, som förhindrar att den töms på vatten under diskfasen.

Överskrid inte tillåten temperatur på det inkommande vattnet. Vissa material i en del husgeråd tål inte stark värme. Se Ömtåligt diskgods i kapitlet Lasta diskmaskinen.

Anslutning till el

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med elnätets data.

Diskmaskinen skall anslutas till ett jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlängningsladd!

OBS!

Byte av elkabel samt reparation och underhåll som berör

Tätnings- eller prestandatester ska utföras av tillverkarens serviceagent eller någon med liknande fackmässig behörighet.

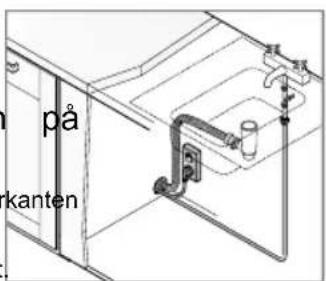

Avloppsslangen kan även ledas till en anslutningsnippel på diskbänkens vattenlås. Anslutningsnippelns invändiga diameter måste vara minst 14 mm.

Avloppsslangen får förlängas med högst 2,5 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Alla skarvkopplingar och skarvrör måste ha en inre diameter på minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 mm över diskmaskinens botten.

Montera avloppsslangen med en slangklämma. Se till att avloppsslangen inte veckar sig.

Använd endast den inloppsslang som levereras med maskinen. Återanvänd inte gamla eller andra lösa slangar.

Använd endast den inloppsslang som levereras med maskinen. Återanvänd inte gamla eller andra lösa slangar.

Det måste finnas en vattenkran (avstängningskran) på tilloppsledningen. Vattenkranen ska placeras lättåtkomlig så att vattnet kan stängas av om diskmaskinen måste

När installationen är klar, öppna vattenkranen och stå på en stund. Kontrollera att alla anslutningar

Anslutning till kallt vatten

Anslut diskmaskinen till kallt vatten om fastigheten värms upp med olja, el eller gas.

Anslutning till varmt vatten

Anslut diskmaskinen till varmt vatten (max 70 °C) om vattnet värms upp med energisnål varmvattenberedning, exempelvis fjärrvärme, solceller eller bergvärme. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Kontrollera efter fastsättning att de främre fötterna ligger mot golvet.

Skruva fast diskmaskinen med två extra skruvar. Om det finns en luftspalt på mer än 3 mm mellan arbetsbänkens undersida och diskmaskinens överkant, bör diskmaskinen skruvas fast med två extra skruvar.

Diskmaskinens sparkplåt

Diskmaskinen levereras med en sparkplåt. Beroende på vilken nischhöjd och sockeldjup du har, kan sparkplåten justeras i höjd.

Tabellen visar vilken höjd på sparkplåten du ska använda.

(mm)	Sockeldjup (mm)Nischhöjd
					90<80706050
					90----820
					1009090--830
					1101001009090840
					120110110100100850
					120120120110110860
					120120120120120870 <

Gör ett snitt med en vass kniv vid önskad höjd på sparkplåtens fram- och baksida. Bryt därefter försiktigt för att få rätt höjd.

Information för testinstitut

Läs kapitel Felsökning innan du kontaktar service. Beställ information för testinstitut via e-post. Ange uppgifterna på typskylten. Notera typ (1) [e-mail].

enummer (2).

Cylinda service 0771-25 25 00.

Vid förfrågan ange uppgifterna på typskylten. Notera artikelnummer (1) och serienummer (2).

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010

Cylinda

	SV-DISK 2T AVHModellbeteckning:
Antal standardkuvert:	13 1) A+++Energieffektivitetsklass:
Årlig energiförbrukning (AE)	233 kWh per 2) årt):0,82 kWhEnergiförbrukning i en standarddiskcykel(E
Effektförbrukning
Frånläge (F):	0,49 W
Viloläge (P):	0,49 W
Årlig vattenförbrukning (AW)	2660 liter per 3) årA 4)
Torkeffektsklass:
	Ecodisk 5) , tillval Automatisk lucköppningStandardprogram:
	210 minuterProgramtid för standarddiskcykeln:
I):	InfinitVilolägets varaktighet (T
	44 dB(A) re 1 pWLjudnivå:
	InbyggnadsproduktKonstruktion:

1) Enligt standard, EN 50242.

2) Baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen beror på hur maskinen används.

3) Baserad på 280 standarddiskcykler. Den faktiska vattenförbrukningen beror på hur maskinen används.

4) På en skala från G (minst effektiv) till A (effektivast).

5) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

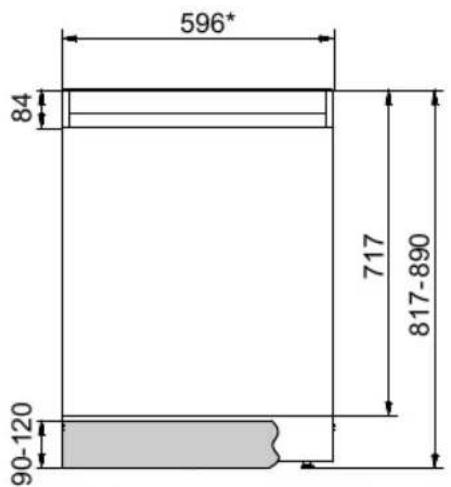

Tekniska uppgifter

Höjd: 817-890 mm

Bredd: 596 mm

Djup: 577 mm

Vikt: 35 kg 1) Vattentryck: 0,03–1,0 MPa

Elektrisk anslutning: typskylt

Anslutningseffekt: Se typskylt

1) Vikten kan variera på grund av olika specifikationer.

Din diskmaskin 24.

Säkerhetsanvisningar 25.

Om du stänger locket korrekt.

Ovanstående symbol lyser i displayen när det behövs salt.

Programmet startar direkt när du har fyllt på salt.

Inkommande vatten med en hårdhetsgrad över 6°dH

Stäng av vattentillförseln när du installerar diskmaskinen!

Uppge: Maskintyp, serienummer, inköpsdatum, problembeskrivning, namn och adress, ditt telefonnummer

Kontakta oss: www.cylnda.se
