BRUKSANVISNING Ebba 2.1 Havsö

Säkerhetsföreskrifter 4-5

Produktöversikt 6

Användning 7

Specifikationer 8

Övrig information....9

English

Safety precautions....10-11

Product overview....12

Operation....13

Läs noggrant igenom bruksanvisningen innan du använder produkten och spara den för framtida bruk. Om du följer dessa instruktioner kommer du ha glädje av produkten länge.

• Innan du ansluter enheten: Säkerställ att ditt vägguttags spänning motsvarar den spänning som anges på produktens typskylt (typskylten är placerad på baksidan av enheten).
• För att förhindra risk för elchock: Öppna aldrig höljet. Det finns inga delar som du som användare själv kan laga. Överlåt all service till kvalificerad servicepersonal.
• Reparationer av elektriska enheter får endast utföras av behörig servicepersonal. Felaktig reparation kan utsätta användaren och enheten för allvarlig fara.
• Använd inte produkten om den har en skadad kontakt eller sladd, eller efter att den tappats och skadats på något sätt. Gör du det kan det leda till elchock/personskador eller skador på egendom.
• Om strömsladden är skadad måste den ersättas av tillverkaren, dess serviceagent eller liknande kvalificerad servicepersonal för att undvika fara.
• Koppla inte från enheten genom att dra i sladden, dra i kontakten. Annars kan sladden eller enheten skadas.
• Tryck inte in föremål i några öppningar på enheten då skada på enheten och/eller elchock kan uppstå.
• Använd inte enheten till annat än det den är avsedd för.
• Sänk inte ned enheten i vatten eller annan vätska.
  – Koppla alltid från enheten innan du utför rengöring och underhåll.
• Placera inte enheten nära värmeavgivande produkter, eller i direkt solljus.
• Använd inte enheten utomhus.
  – Denna utrustning får inte användas av personer (inklusive barn) med nedsatt känsel, fysisk eller mental förmåga eller har bristfällig erfarenhet eller kunskap. De ska ha lämplig tillsyn och ges tillräckliga instruktioner från en person som ansvarar för deras säkerhet, för att få använda utrustningen.

SÄKERHETSFÖRESKRIFTER

- Lämna aldrig enheten i närheten av barn. Produkten är ingen leksak! Noggrann tillsyn krävs när produkten används i närheten av barn.

• Placera alltid fläkten på en plan och stabil yta.
• Använd inte fläkten i närheten av bad, duschar eller andra våta utrymmen.
  – Lägg inte något på fläkten när den är igång. Detta för att undvika överhettning.
• Använd inte fläkten tillsammans med en separat timer, fjärrstyrningsprogram eller annan produkt som kan stänga av eller på fläkten.
  – Barn under åtta år bör bara få stänga av och sätta på fläkten under förutsättning att de fått tydliga instruktioner av en vuxen. De bör inte få sätta in och ta ut sladden från eluttaget eller rengöra fläkten.
  – Se till att fläkten är korrekt monterad innan den ansluts till eluttaget.
• Stoppa aldrig in fingrarna eller andra föremål genom fläktens gallerskydd.

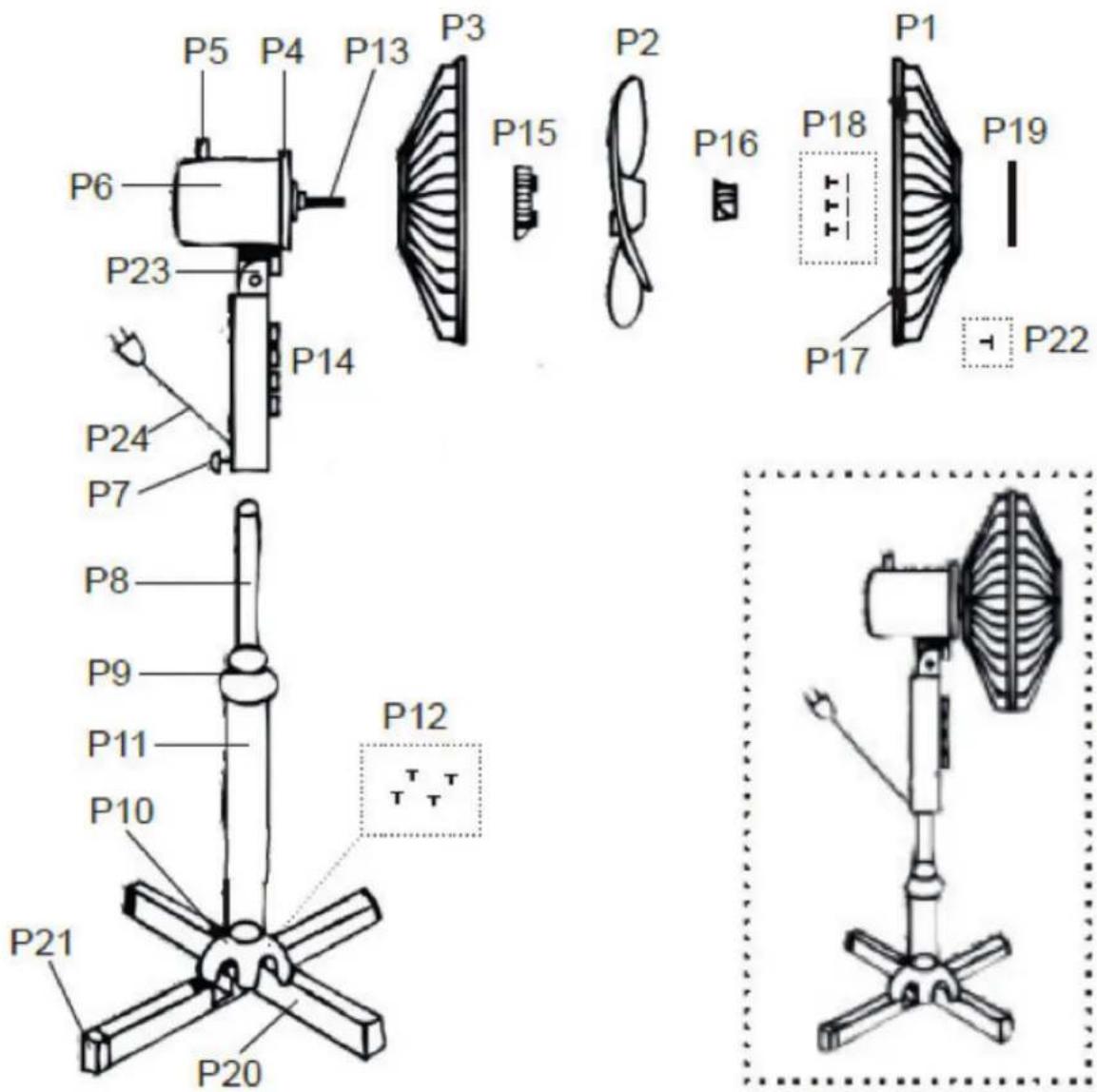

PRODUKTÖVERSIKT

P1 Främre skydd

P2 Fläktblad

P3 Bakre skydd

P4 Motorkåpa

P5 Oscilleringsknapp

P6 Motor

P7 Skruv B

P8 Förlängningsstång

P9 Höjdjustering

P10 Bottenkåpa

P11 Basrör

P12 Skruv A

P13 Axel

P14 Knappar

P15 Låsmutter grill

P16 Låsmutter fläktblad

P17 Fäste

P18 Skruv C

P19 Styrvinge

P20 Basplatta

P21 Plastfötter

P22 Skruv D

P23 Justerbar ledvinkel

P24 Strömkabel

1. Ta ur alla delar i lådan och ta bort allt förpackningsmaterial.
2. Montera basplattan (P20) och montera på plastfötterna (P21).
3. Skruva ihop basrör (P11) till basen med hjälp av skruven (P12).
4. Skruva loss höjdjusteringsmuttern (P9) och placera bottenkåpan (P10) på basen (P20).
5. Skruva fast muttern (P9) på rätt plats.
6. Justera in bottenkåpan över grundplattan/plastfötterna längs med nedre röret (basrör).
7. Dra ut förlägningsstången (P8) från basröret (P11) och montera motorenheten (P6) på toppen.
8. Placera motorn och kontrollpanellen stadigt på toppen utav förlägningsstången och dra åt skruven (P7).
9. Skruva loss låsmuttern (P15) från motorkåpan (P4) och sätt det bakre skyddet (P3) på motorkåpan (P4).
10. Sätt fast det bakre skyddet (P3) med läsmuttern (P15).
11. Placera fläktbladet (P2) på axeln (P13) och sätt fast det med fläktmuttern (P16).
12. Fäst styrvingen (P19) på det främre skyddet med hjälp av skruvama (P18).
13. Sätt det främre skyddet (P1) på det bakre och säkra den med fästet (P17) och skruv P22.
14. Ställ in önskad höjd och säkra på plats genom att dra åt höjdjusteringsmuttern (P9).
15. Om du vill, justera luftflödets riktning med P23.

Obs! Gör samma procedur fast baklänges för att montera ner fläkten.

Användning

1. Anslut den monterade fläkten till eluttaget.
2. Starta fläkten genom att trycka på en av knapparna (P14). Tryck på 0-knappen för att stänga av fläkten.
   Knapp (0) - Av
   Knapp (1) – Låg fläkthastighet
   Knapp (2) – Medium fläkthastighet
   Knapp (3) – Hög fläkthastighet

Oscillering

1. För rotation av fläkt, tryck på oscilleringsknappen (P5).
2. För att stoppa rotation av fläkt, dra ut oscilleringsknappen (P5).

Rengöring och underhållning

– Torka bordsfläkten regelbundet med en torr eller väldigt lätt fuktad trasa. Det är viktigt att gallerskyddet hålls rent. Använd inte rengöringsmedel som kan få fläkten att rosta eller skada plasten.

SPECIFIKATIONER

Modellnummer 530014 (Ebba 2.1)

Strömförsörjning AC 230 V, 50 Hz

Effekt 45 W

Storlek ∅ 40 cm

ÖVRIG INFORMATION

Miljö

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.

Den här symbolen på produktens förpackning innebär att materialet är återvinningsbart.

Lag och säkerhet

Detta märke finns på produkten och i manualen för att visa att den uppfyller de europeiska säkerhets- och elektromagnetiska kraven. Denna produkt är tillverkad enligt gällande regler för elektromagnetiska fält (EMF), vilket innebär att den är säker att använda så länge säkerhetsanvisningarna följs. Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar användning av skadliga ämnen i elektriska och elektroniska produkter.

Förbehåll

Vi förbehåller oss rätten att justera eventuella tryckfel samt fortlöpande ändra och förbättra produkten och medföljande material.
