Typ av produkt	Vuxencykel
Märke	Kayoba
Modell	Swan 630-051
Maximal belastning	120 kg (inklusive cyklist och bagage)
Bromstyp	Fälgbromsar
Växelsystem	Derailleurväxlar (fram och bak)
Däckstorlek	26 tum (typisk)
Rammaterial	Stål (typiskt)
Vikt	Cirka 15 kg
Sadeljustering	Höjd, lutning och fram/bak-positioner
Styretjustering	Höjd och vinkel via styrstam eller stolpe
Reflextor	Fram, bak, hjul- och pedalreflextor
Kedjesmörjning	Regelbunden smörjning krävs
Fälgslitageindikator	Linje på fälgsidan indikerar slitage
Montering krävs	Ja (pedaler, styre, sadel)
Rekommenderad service	Var 6:e månad på cykelverkstad
Hjulfästning	Snabbkoppling eller axelmutter (30 Nm)
Pedalgänga	Höger pedal (R) på kedjesidan, vänster (L) på vänster sida
Bromshandtag	Vänster handtag för bakbroms, höger för fram
Tillbehör	Pakethållare, barnsits, släpvagn kompatibel

Vanliga frågor - Swan 630-051 Kayoba

Hur justerar jag sadelhöjden?

Lossa klämman på sadelröret, placera sadelstolpen (överskrid inte maxhöjdsindikatorn), dra åt till 30 Nm med en 6 mm insexnyckel. Kontrollera att den sitter säkert genom att vrida på sadeln.

Hur ska jag använda bromsarna på ett säkert sätt?

Bromsa tidigare med bakbromsen (vänster handtag) än med frambromsen. Undvik att bromsa med frambromsen vid svängning. I vått väder, bromsa tidigare och försiktigare eftersom bromssträckan ökar.

Hur ofta ska jag smörja kedjan?

Smörj kedjan regelbundet med kedjeolja. Efter smörjning, trampa några varv och torka bort överflödig olja. En torr eller bullrig kedja indikerar behov av smörjning.

Vad är maximal belastning för cykeln?

Den maximala belastningen inklusive cyklist och bagage är 120 kg.

Hur kontrollerar jag däcktrycket?

Kontrollera rekommenderat tryck på däckets sidovägg. Använd en fotpump eller handpump med manometer för att uppnå rätt tryck.

Hur vet jag om fälgen är sliten?

De flesta fälgar har en slitageindikatorlinje längs sidan. Om linjen är helt eller delvis bortsliten måste fälgen bytas.

Vad bör jag kontrollera före varje tur?

Kontrollera att bromsarna fungerar, styret inte är löst, hjulen är säkra, däcken är i gott skick, pedalerna är åtdragna och alla reflektorer är monterade. Se även till att sadel och styre är korrekt åtdragna.

Hur justerar jag styrets höjd?

För en standardstolpe, lossa expanderbulten, justera höjden (överskrid inte indikatorn), dra åt till 20 Nm. För en styrstam, lossa låsbultarna, rikta in med framhjulet, dra sedan åt.

Hur monterar jag pedalerna?

Pedalerna är märkta R (höger) och L (vänster). Applicera smörjmedel på gängorna. Skruva in R-pedalen i vevarmen på kedjesidan och dra åt med en skiftnyckel till 40 Nm.

Kan jag använda en barnsits eller släpvagn?

Ja, en pakethållare och barnsits kan monteras. Se till att hållaren är lämplig för din cykel. En cykelsläpvagn kan också användas.

BRUKSANVISNING Swan 630-051 Kayoba

SE Bruksanvisning för cykel
NO Bruksanvisning for sykkel

SE - Bruksarvisning i original

Ratten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Maxbelastning inkl cyklist och bagage är 120 kg.

WARNING! En cykel slits, precis som all mekanisk utrustning, när du använder den. Olika material och komponenter reagerar på olika sätt på försltning och belastningar. Om livslängden för någon del på cykeln (inklusive ram, gaffel och komponenter) har överskridits finns risk för att delen plötsligt går sönder och du forlorar kontrollen och bör omkull. Sprickor, repor eller färgförändringar i områden som utsätts för höga belastningar indikerar att komponentens livslängd har uppnätts och att komponenten bör bytas ut.

Kontrollera nedanstående poster före varje användning

• Fälgarna är i gott skick och utan skador. En utsliten fälg innebär en säkerhetsrisk och ska bytas ut.
• Skruvförband och komponenter är ordentligt åtdragna och inte slitna eller skadade.
• Sittställningen är bekväm.
  • Bromsarna fungerar bra.
• Styrningen inte kärvar eller glappar.
• Hjulen är inte skeva och hjullagren är korrekt justerade.
• Hjulen är ordenligt fastsatta i bak-/framgaffeln.
• Däcken är i gott skick och har rätt lufttryck
• Pedalerna är ordentligt fastsatta i vevarmarna.
  • Växlarna är korrekt inställda.
• Alla reflexer är monterade.
• Efter justering kontrollerar du att alla skruvförband är korrekt åtdragna och att vajrarna är oskadade och korrekt dragna längs ramen.
• Vi rekommenderar att du lämnar in cykeln var 6:e månad till cykelverkstad för

• Följ gällande trafikregler.
- Placera inte något på cykeln som kan fastna och utgöra ett hinder för cykelns funktioner.
• Cykla inte på samma sida som mötande trafik.
• Cykla inte två i bredd.
- Skjutsa ingen på cykel som inte är utrustad för detta.
- Sväng inte ut i trafiken.
- Häng inte något på styret som gör det svårt att styra eller som kan fastna i framhjulet.
- Håll dig inte fast i annat fordon.
- Cykla inte för nära framförvarande fordon.
• Cykling i regn eller på våt vägbana:

– Bromsarnas effekt försämras av vatten och is

– Cykla saktare i blött väder och bromsa tidigare än du gör i torrt väder.

- Om du cyklar i mörker måste du följa gällande lagstiftning:

– Cykeln ska ha en framlampa med vitt sken och en baklampa med rött sken, förutom de reflexer som redan finns på cykeln.
- Använd helst ljusa kläder och reflexväst eller liknande.
- Kontrollera att cykelns reflexer är rätt placerade, ordenligt fastsatta, rena och inte skymda. Byt omedelbart ut skadade reflexer.

- Eventuella dämpare på cykeln bör underhållas av cykelverkstad. Se dämpartillverkarens bruksanvisning.

Ägarens ansvar

Bruksanvisningen beskriver hur du cyklar säkert och håller cykeln i gott och fellfritt skick.

- Läs och följ bruksanvisningen noga. Alla större serviceingrepp eller justeringar på cykeln bör utföras av cykelreparatör. Följ dessa anvisningar om du inte har tillgång till cykelreparatör och vill göra justeringarna själv.

VIKTIGT! Alla ändringar utförs på egen risk.

- Bekanta dig med cykelns komponenter och tillbehör, så att du kan använda dem på rätt sätt.

Service

Använd endast identiska reservdelar till säkerhetskritiska delar. Kontrollera Julas varuhus för orginaldelar. På så sätt garanteras att cykeln förblir säker att använda.

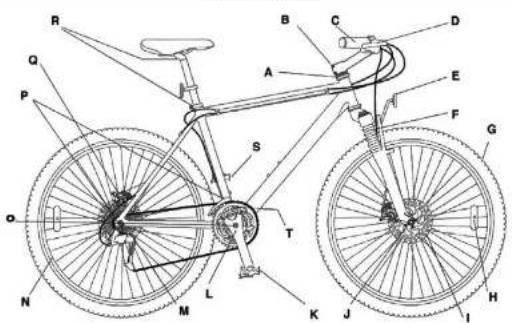

BESKRIVNING

E Reflexer (fram och bak) O Vevlager

F Framgalfeldämpare P Vaxlar *Vissa modeller

G Dack

Q Skivbroms *Vissa modeller

H Reflexer

R Muttrar för sadel och sadelstolpe

I Skivbromsar

S Pedaler

MONTERING

Tillbehör

• Pakethållare och barnsits kan monteras. OBS! Vissa Mountainbikes kraver sarskiid pakethållare, kontrollera att pakethållaren är lämplig för just din cykel.
  • Cykelkarra kan användas tillsammans med cykein.

Montera pedaler

OBS! Pedalerna är inte likadana – pedalen markt med R ska sitta på hoger vevarn och pedalen markt med L ska sitta på vänster vevarn.
OBS! Anwand lämpligt smörjmedel på pedalernas gangor vid montering.

Det är mycket viktigt att cykeln är korrekt installd, både för att vara bekväm och av sakerhetsskal. På de följande sidorna finns information om hur du ställer in en bekväm, saker och effektiv sittställning.

Sadeljustering

Lossa muttern som håller sadein vid sadelstolpen, så att du kan skjuta sadein framåt eller bakåt. Ställ in ünskat läge. Sadelns vinkel kan också justeras. Vi rekommenderer att sadein är horisortell. Justera sadein i hödled genom att lossa klämskruven som håller sadelstolpen mot sadeiroret. Placera sadelstolpen i ünskad höjd och dra åt klämskruven.

VIKTIGT!

• Sadelstolpen måste sitta lägre än markeringen för högsta lage. Markeringen för högsta lage får inte synas.
• Dra äl sadelstolpen skärnskruy och -mutter till 30 Nm med 6 mm insexnyckel eller 13 mm sexkantnyckel. Kontrollera att sadelstolpen sitter fast genom att försoka vrida sadeln för hand. Du ska inte kunna vrida sadeln.
• Cyk a aldrig om sadeln eller sadelstolpen inte ar ordentligt åldragna.

Oika sadelstolpar används för olika typer av sadel, varför fastsättningen varierar. Kontakta återförsäljaren om du ar osaker på hur sadeln ska monteras.

Sadelvinkel

Sadeln ska helst vara horisontell. Du kan ändra sadelvinkeln, men vanligen bör sadeln vara horisontell. Om du sitter bäst med sadeln mycket vinklad bör du kontrolera om du kan ändra någon annan inställning istället.

Sadelhöjd

För att prova ut rätt sadelhöjd ska du placera den ena pedalen i dess nedersta läge. Sätt dig på sadeln med skor utan klack och kontrollera att hålen precis när ned till pedalen när du håller benet sträckt. När du cyklar med trampdynan på pedalen ska benet vara något böjt när pedalen är i sitt nedersta läge (se fig.).

Sadelns position över pedalerna

Placera den ena fotens trampdyna på pedalen med vevarmarna horisontella. Justera sadelns position framåt eller bakåt tills pedalen är rakt under knäet. Mycket små förändringar i sadelns läge kan påverka både prestanda och komfort. Flytta sadeln lite åt gången och prova dig fram.

Styre och styrstam/styrstolpe

Cykeln kan ha standardstyrstolpe eller styrstam. Kontrollera före användning att alla skruvförband på styrstolpe/styrstam är ordentligt åtdragna.

Standardstyrstolpe

Lossa expanderskruven på styrstolpens nedre del tills expanderkilen lossnar. Knacka forsiktigt på expanderskruven om klen inte lossnar av sig själv. När expanderkilen har lossnat flyttar du styrstolpen uppåt eller nedåt till ett läge där du sitter bekvämt och enkelt kan nå styret och bromshandtagen. Varligtvis ska styret vara i samma höjd som eller något lägre än sadeln. Kontrollera all styrstolpen är i linje med framhjulet.

VIKTIGT! Styrstolpen har en markering för hur mycket den får sticka ut från gaffelröret. Denna markering för inte synas när styrstolpen är monterad. Styrstolpen måsle vara så längt ned i gaffelröret att markeringen inte syns. Nur du har hittat rätt höjd placerar du styrst winke ratt mot framhulet. Dra ål expanderskruven ordentligt. Det är externet wiktigt all expanderskruven är ordentligt äldragen. Kontrollera att styrstolpen sitter fast ordentligt genom att ställa dig framför cyke in med benen på

OBS! Om cykeln har växelreglage monterade på styrstolpen, kan dessa flyttas upp eller ned till önskat lage. Se till att växelreglagen är riktade upåst och att vajarna inte ar snodda. Smorj expanderskruven varje gång zu tår bort styrstolpen från gaffelröret. På vissa terrängcyklar måste bromsvajem justeras nar styrstolpens höjd har andrats. Försök inte justera bromsvajem om cykeln har lågprofilbromsar med vajerstopp på styrstolpen.

Styrstam

Styrstammen har två lässkruvar i sin bakre ande, vilka klämmer runt gaffelroret. Lossa skruvarna och nikta styrstammen så den är i linje med framhjulet. Dra åt lässkruvarna igen.

VIKTIGT! Justera inte den övre kompressionskruven. Denna är inställd för att elimnera lagerspel. Om den dras åt för hårt kan följden bli slitage.

OBSI På vissa terrängcyklar måste bromsvajern justeras nar styrstolpens hojd har ändrats. Forsök inte justera bromsvajern om cykeln har lågprofilbromsar med vajerstopp på styrstolpen.

	Styrstolpe med försänkt skruv1. Styre2. Insexnyckel, 6 mm3. Klärnskruv, insex, styrstolpe
	Styrstam4. Kompressionsskruy5. Kompressionshýsa6. Mutter med läsbrukor7. Styrstamsskruvar8. Slyrslam9. Distanser10. Lagersake11. Slyrlager
	Standardstyrstolpe12. Styrstolpsexpander13. Klärnskruv14. Markering för högsta läge för styrstolpe

Styrets position

Positionera styret så att du enkelt kommer åt växelreglagen och bromshandtagen. Försök hitta en stttställning där händerna vilar lätt mot styret. Om du hänger för tungt på styret blir påfrestningen stor på handleder och underarmar. Glom inte att dra åt alla skruvförband efter justering.

OBSI HOJ ALDRIG STYRSTOLPEN ELLER SADELSTOLPEN ÖVER MARKERINGEN FOR HOGSTA LAGE

Justering av vevparti utan kilbultar

VIKTIGT! Kontrollera om cykels kecjedrev och vevarmar är av typen utan kilbultar. Om så är fallet kontrollerar du att muttrarna som håller fast dem i vevpartiet ar ordentligt åtdragna. Vi rekommenderar att du kontrollerar att muttrarna är ordentligt åtdragna när du har anvärt cykeln två veckor och daretter med tre månaciers intervall.

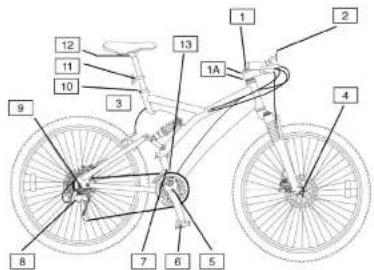

1 Expanderskrue, styrstoloe 20 Nm
1A Låsskruvar för styrstam 20 Nm
2 Klämskrue, styrlam 15 Am
3 Fästskruv för bromsar (ej skivbromsar) 5 Nm
4 Främre hjulaxe mutter 30 Nm
4 Främre snabbkoppling 5 Nm
5 Låsskruv för kedjedrev 38 Nm
5 Pedal 40 Nm
7 Vajerfästskruv för främre växelförare 4 Nm
8 Vajerfäslskruv för bakre växelfüare 4 Nm
9 Bakre hjulaxelmutter 30 Nm

BROMSAR

VARNING! Det är mycket viktigt att du förstår hur cyke ins bromsar fungerar. Om du använder bromsarna på fel sätt kan du tappa kontrollen över cykeln och skeda dig alvarligt. Olika cyklar kan bete på sig olika sätt när du bromsar, så det är viktigt att du lär dig hur cykeln beter sig i olika situationer och hur hårl du ska Iryka på bromshandlagel. Läs bruskarvisningen och öwa dig på all cykla och bromsa. Kontakta återförsäljören om du behöver mer information.

Säker bromsning

1. Bromsa något tidigare med bakbromsen än med frambromsen (höger bromshandtag).
2. Bromsa aldrig med frambromsen när du svänger. Detta är särskilt viktigt att tänka på när du svänger kräftigt eller cyklar på löst underlag.

VIKTIGT!

• Om du bromsar för hårt med frambromsen kan inbromsningen bli så kraftigt att du kastas av cykeln.
• Bromsverkan är sämre i vått väglag. Cykla saktare och bromsa tidigare i vått väglag
• Cykla inte om bromsarna inte fungerar korrekt.

Fälgbroms

Kontrollera brominställningen och smörj bromsens fjädrar och pivot regeloundet. Smörj vajerns exponerade del för att skydda mot korrosion. Om det är svårt att bromsa kan det ofta bero på att vajrama är dåligt smorda. Bromsvajern måste demonteras för smörjning. Vi rekommenderar att du läter cykelreparatör smorja bromsvajrama.

Byt bromsbelägg innan de är så nedslitna att mönstret är bortslitet eller förslitningsindikatorn visar att det är dags att byta.

OBS! För att bromsarna ska ta jämnt får hjulen inte vara skeva, de ska vara korrekt justerade och fälgsidan vara jämn och utan märken. Bromsbeläggen ska vara korrekt inpassade mot fälgsidan. Kontakta återförsäljaren om du är osäker på justering av hjul eller bromsar. Skyöda vajerns ändar med ändhylsor, så att vajern inte fransar sig.

VIKTIGT! Bromsarna ska inte kärva eller ligga an mot fällgen när du släpper bromshandtaget. Om bromsarna kärvar kontrollerar du att bromsok, vajrar och bromshandtag är rena och smorda. Ta cykeln till återförsaljaren om bromsarna kärvar trots att dessa komponenter är rena och smorda.

DÄCKSKÖTSEL OCH HJULINSTÄLLNING

• För att cykelns däck ska fungera bra och hålla länge är det viktigt att de har rätt lufttryck, vilket anges på däcksiden.
• Bromslåsning och sladdar sliter på däcken.
• Däcken får inte komma i kontakt med olja, bensin, paraffin eller andra medel som löser gummi.
• Kontrollera att hjulen inte är skeva och att de är korrekt riktade, så att däcksidan inte tari ramen eller framgaffeln.
• Kontrollera också att däcken inte är slitna eller har sprickor. Försäkra dig om att däcksmönstret inte har slitts ned och att det inte finns skador, sprickor eller ojämnt slitage på däcket. Byt genast ut slitet eller skadat däck.
• Om du cyklar över vassa stenar, håli vägen eller om du cyklar på kantsten kan däcken punkteras.
• Om rykeln ska ställas undan en längre period rekommenderar vi att du tar av hjulen, för att undvika att de blir skeva.
• Pumpa däcken med fotpump eller handpump med lämplig ventilanslutning. Kontrollera trycket med manometer.
• Kontrollera regelbundet att ekrarna är korrekt spända. Kontrollera ofta om du cyklar mycket på ojämna vägar.

UNDERHÄLL AV FÄLGAR

De flesta fälgar har en siltagevarnare i form av en linje längs fällgsidan. När denna linje är helt eller delvis bortsliten så skall fölgen bytas. Den är då utslitten

UNDERHÅLL AV KEDJA

Smörjning av kedja

Kedjan bör smörjas regelbundet, använd lämplig kedjeolja. Kontrollera att kedjan inte knakar vid cykling eller är skadad. Ha alltid kedjan inoljad.

1. Smörj kedjan.
2. Trampa några varv så oljan kommer in i länkarna.
3. Torka av kedjan med en trasa eller svamp.

Spänna kedja

En kedja som inte är välspänd är vara farlig. Om kedjan går att flytta mer än 1 cm "upp eller ner" måste den spännas.

SIKKERHETSANVISNINGER

Bytt bremsebelegg för månstret er slitt bort, eller när slitasjemarkeringen viser at det er tid for å bytte.
