BRUKSANVISNING SG1R OSBY

Kära kund. Vårt mål är att erbjuda kvalitetsprodukter som överträffar dina för väntningar. Våra produkter är producerade i moderna anläggningar där kvaliteten testas grundligen.

Din produkt är framtagen och tillverkad med hjälp av den senaste och mest effektiva tekniken. Denna manual är till för att hjälpa dig få maximal nytta av din produkt.

Innan du börjar använda din ugn ska du läsa denna manual. Den innehåller basinformation om hur man installerar, använder, underhåller och rengör sin ugn. Du bör vända dig till närmsta serviceverkstad för att få hjälp med installationen.

CE deklaration gällande tillpassning av rådande regler

Denna gasspis är endast till för matlagning. All annan användning (som rumsuppvärmning etc.) är farlig och ska undvikas.

Denna gasspis har tillverkats, designats och marknadsförts i enlighet med:

• Säkerhetskraven rörandes "Gas Direktiv 2009/142/EC,"
  • Säkerhetskraven rörandes "Lågspännings Direktiv 2006/95/EC;"
  • Säkerhetskraven rörandes *EMC Direktiv 2004/108/EC
  • Kraven rörandes "Direktiv 93/68/EC"

INNEHÅLL

1.0 Kort presentation av produkt....1
2.0 Säkerhetsvarningar 2
3.0 Installering och förberedning av användning 6

3.1 Miljö för installation av gasspisen 6
3.2 Installation av produkten 7
3.3 Justering av benen 8
3.4 Gasanslutning 8
3.5 Elanslutning och säkerhetsföreskrifter 9
3.6 Gaskonvertering 10

4.0 Användning av din produkt 12

4.1 Användning av gasbrännare 12

4.1.1 Manövrera plattorna 13
4.1.2 Användning av värmeplattor 14
4.13 Manövrera ugnen 15
4.2 Köksutrustning som kan användas i ugnen....17

5.0 Rengöring och underhäll 19

5.1 Rengöring....19
§.2 Underhåll 21

6.0 Service och transport 22

6.1 Enkel felsökning innan du tar kontakt med service....22

6.2 Information som är relaterad till transport 22

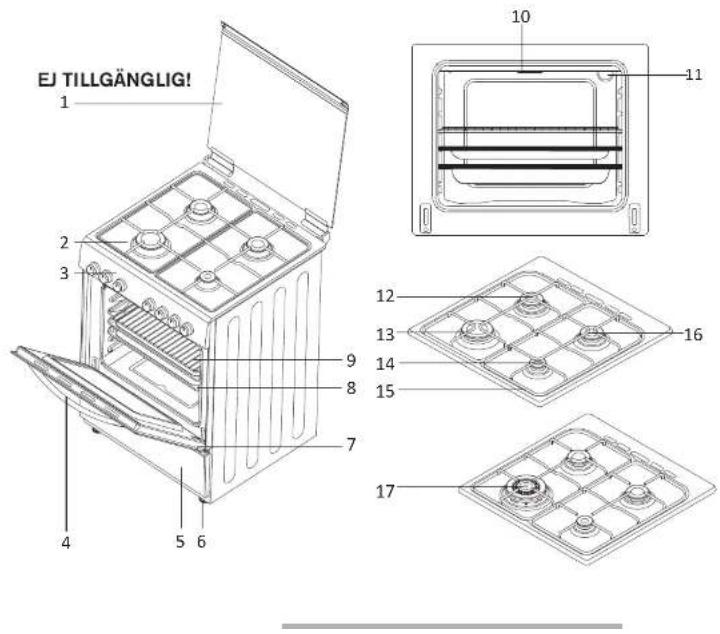

1.0 KORT PRESENTATION AV PRODUKT

2.0 SÄKERHETSVARNINGAR

Läs dessa anvisningar noggrant innan du använder maskinen, förvara den på en lämplig plats som referens vid behov.

Manualen är förberedd för mer än en modell gemensamt. App araten kanske inte har alla funktioner som förklaras i den här handboken. Var uppmärksam på de uttryck som har siffror, medan du läser bruksanvisningen.

Allmänna säkerhetsvarningar

• Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller mental förmåga eller brist på erlarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår de risker som är imblandade. Barn ska inte leka med apparaten. Rengöring och underhåll får inte goras av barn utan tillsyn.
• VARNING: Ugnen och dess åtkomliga delar blir väldigt varma under användning. Försiktighet bör vidtas för att undvika att röra värme-elementen. Bam under 8 år ska hållas borta om de inte övervakas kontinuerligt.
• VARNING: Obevakad matlagning på en spis med fett eller olja kan vara farligt och kan orsaka brand. Försök aldrig att släcka en eld med vatten, utan stäng av apparaten och täck sedan lågoma, t.ex. med ett lock eller en brandfilt.
• WARNING: Om ytan är sprucken, stäng av apparaten för att undvika risken för elektriska stötar.
• För hållar som innehåller ett lock, skall spill tas bort från locket innan öppnandet. Och hållens yta ska även svalna innan locket stängs.

• Apparaten är inte avsedd att drivas med hjälp av en extern timer eller separat fjärrkontroll.

• WARNING: Risk för brand, förvara inte föremål på värmeytorna.

• Underhåll och reparationer måste göras av en auktoriserad servicetekniker. Installations- och reparationsarbeten som utförs av icke-auktoriserade tekniker kan hota dig. Det är farligt att ändra och/eller modifiera specifikationerna för maskinen på något sätt. Producenten ansvarar inte för skador som åstadkommits av felaktig installering.
• Före installation, se till att de lokala distributionsförhållandena (typ av gas och gastryck eller elspänning och frekvens) samt att justeringar av utrustningen är kompatibla. Justeringsvillkoren för apparaten anges på etiketten.
• Denna produkt är utformad för icke-kommersiellt inomhusbruk.
• VARNING: Denna apparat är endast avsedd för matlagning och är avsedd att användas inomhus. Endast hushällsbruk och får inte användas för något annat ändamål eller på något annat program, till exempel för icke-hushällsbruk, i en kommersiell miljö eller rumsuppvärmning.
• VARNING: Försök inte att lyfta eller flytta maskinen genom att dra i handtaget.
• Denna apparat är inte ansluten till en evakueringsanordning för förbränningsprodukter. Den ska installeras och anslutas i enlighet med gällande installationsföreskrifter. Särskild uppmärksamhet skall ägna åt gällande krav för ventilation.
• Om brännaren inte har tänts efter 15 sekunder, sluta då att använda enheten, öppna luckan och/eller vänta minst i 1 minut innan du försöker göra ett nytt försök med antändning av brännaren.
• Dessa instruktioner gäller om landssymbolen visas på apparaten. Om symbolen inte visas på apparaten, är det nödvändigt att hänvisa till de tekniska instruktioner som ger nödvändiga instruktioner om modifiering av apparaten till användningsförhållandena i landet.

• Alla möjliga säkerhetsåtgärder har vidtagits för att garantera din

• De omgivande materialen i apparaten (höljet) måste kunna motstå en temperatur på minst 100 °C.

• Använd inte apparaten innan den är helt installerad.

Under användning

• Första gången du använder ugnen kommer en viss lukt att härröra från isoleringsmaterialet och värmeelementen. Därför, innan du använder ugnen, kör den tom på högsta temperatur i 45 minuter. Samtidigt behöver du ventilera miljön ordentligt där produkten är installerad.
• Under användning blir de yttre och inre ytorna av ugnen väldigt varma. När ni öppnar ugnsluckan, ta ett steg tillbaka för att undvika den heta ångan som kommer ut ur ugnen. Det kan finnas en risk för brännskador.
• Placera inte lättantändliga eller brännbara material i eller i närheten av apparaten när den är igång.
• Använd alltid grytvantar för att ta bort och byta ut maten i ugnen.
• Lämna inte spisen när du lagar mat med fasta eller flytande oljor. De kan fatta eld på grund av extrem värme. Häll aldrig vatten på lågorna som orsakas av olja. Täck kastrullen eller stekpannan med lock för att kväva lågan som har skett i det här fallet och stäng av spisen.
• Placera alltid kokkärl över mitten av kokzonen och vrid handtagen till en säker plats så att de inte blir för varma.
• Om du inte ska använda apparaten under en längre tid, koppla bort den. Vrid huvudkontrollströmbrytaren så att den är avstängd. Även när du inte använder apparaten, håll gasventilen stängd.
• Se till att apparatens vred alltid är i läge "0" när den inte används.
• Brickorna lutar när de dras ut, var försiktig så att inte varm vätska spills över

plastpåsar, papper, tyg, etc.) i lådan. Detta inkluderar kokkärl med plast tillbehör (t.ex. handtag).

- Häng inte handdukar, disktrasor eller kläder från apparaten eller dess handtag.

Vid rengöring och underhåll

• Stäng alltid av apparaten innan behandling såsom vid rengöring och/eller under håll. Rengöring och underhåll bör ske efter att du stänger av apparaten eller vrider huvudbrytare så att den är avstängd.
• Ta inte bort vreden för att rengöra kontrollpanelen.
• WARNING: Se till att ugnen är avstängd när du ska byta ut ugnslampan. Om inte, riskerar du att få en elektrisk chock.
• Om din ugn har delar gjorda av glas måste du tänka på att om ytan har spruckit måste ugnen genast stängas av, annars riskerar man att få en elektrisk chock. Använd inte starka rengöringsprodukter eller hårda verktyg för att rengöra glasytoma, då glaset kan spricka.

Tänk på att yttre delar av ugnen kan bli varma när grillfunktionen är igång. Håll barn borta från ugnen.

För effektiv och säker använding av ugnen rekommenderas det att du alltid använder dig av de extradelar som följer med förpackningen, samt kontaktar en auktoriserad serviceverkstad när du behöver hjälp.

OBS!

- Lyft aldrig spisen i handtagen när ni flyttar den!

3.0 INSTALLERING OCH FÖRBEREDNING AV ANVÄNDNING

Denna moderna och praktiska ugn tillverkas enbart av kvalitetsmaterial och kommer leva upp till dina förväntningar.

Läs denna manual noggrant för att undvika problem i framtiden och för att installeringen ska bli ordentligt gjord. Följande instruktioner är till för att installeringen ska gå rätt till. De ska även läsas av den tekniker som ska utföra installeringen.

Kontakta en serviceverkstad för att få hjälp med installeringen.

3.1 Miljö för installation av gasspisen

• Din ugn måste installeras någonstans där det alltid går att ventilera.
• För att gasspisen ska fungera, måste denna apparat ha 2m^3/ h luft per kW ingång.
• Det måste finnas en naturlig ventilation tillräckligt för att den gas som skall användas i miljön. Det genomsnittliga luftflödet måste direkt komma in genom lufthålen som kommer att öppnas på väggarna som öppnas mot utsidan.

Installation och förberedelser för användning

Figur 3. Köksfläktshuva, luftinsläpp minimum 100 cm².
Figur 4. Elektrisk fläkt, luftinsläpp minimum 100 cm².

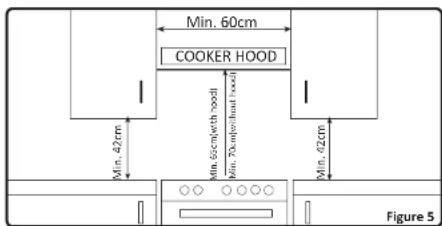

Figur 5. Min. 42 cm, min. 60 cm. KÖKSFLÄKTSHUVA, min. 65 cm (med huva), min. 70 cm (utan huva).

Det är flora calzar man måste ta häneum till när man installerar urmen. Täe

Din ugn står på fyra justerbara ben. Når produkten placeras innan användning, kontrollera om produkten är balanserad. Om produkten inte är balanserad kan du göra justeringen genom att vrida fötterna medurs om det behövs. Det är möjligt att höja apparaten max 30 mm med fötterna. Når benen ställts in ska man inte flytta ugnen genom att dra den utan den måste lyftas. OBS: Lyft inte spisen i ugnsluckan!

3.4 Gasanslutning

Montering av gasförsörjning och läckagekontroll

Anslutningen ska göras i enlighet med gällande lokala och inter nationella regler. Information om olika gastyper och gasinjektorer finner du i den tekniska tabellen i slutet av manualen. Om trycket relaterat till gasen där du bor inte stämmer överens med vad som anges i tabellen eller om trycket inte är stabilt, bör du installera en tryckregulator vid gasinsläppet. Detta skall göras av en auktoriserad serviceverkstad.

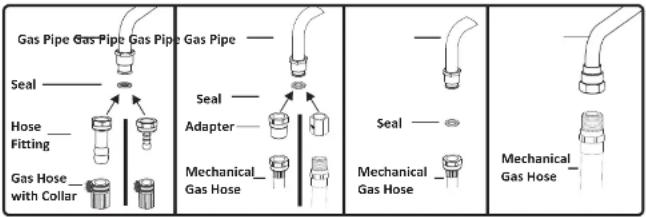

De punkter som måste kontrolleras under flexibelt slangmontage

Om gasanslutningen görs med en flexibel slang som fixeras vid gasinsläppet till ugnen, måste en förslutningskrage monteras fast. Anslut

finns i gasens konverteringssats. Tätningarna som används under anslutningen bör också godkännas för att användas i gasanslutningar. Använd inte VVS-tätningar för gasanslutningar.

Tänk på att denna produkt är utformad för att anslutas till gasförsörjningen i det land som den producerats för. Det slutgiltiga avsedda destinations landet står på baksidan av produkten. Om du ska använda produkten i ett annat land kan en annan slags anslutning, till exempel en av de som visas nedan, behöva göras. Kontakta lokala myndigheter för att få information om hur en gasanslutning bäst görs.

Det krävs att man kontaktar en serviceverkstad för att få hjälp med att göra anslutningen i enlighet med rådande säkerhetsföreskrifter.

WARNING: Man får absolut inte använda tändare eller tändstickor, alltså eld, för att kontrollera om gasen är påslagen.

3.5 Elanslutning och säkerhetsföreskrifter

Under elanslutningen ska instruktionerna i denna manual följas.

- En jordad kabel måste vara ansluten till det jordade systemet.

- Du måste se till att det är en isolerad kabel som kopplas till strömkällan. Finns inget iordat uttag där umen ska kopplas in måste detta

• En felaktig elinstallering av produkten kan vara skadlig. Skador i samband med detta täcks inte av garantin.
• Om strömförsörjningskabeln skadas måste den bytas ut av en behörig elektriker. Kontakta då en serviceverkstad.
• Tillverkaren förklarar att den inte har något ansvar mot någon form av skador och förluster som orsakas av felaktiga anslutningar som utförs av obehöriga personer.

3.6 Gaskonvertering

WARNING: Följande procedurer måste utföras av auktoriserad servicepersonal.

Din ugn är utformad för att fungera med LPG-gas. Gasbrännarna kan adapteras till flera olika sorters gas, genom att byta ut motsvarande injekt orer och justera storleken på lågan. Följ då instruktionerna nedan.

Byta injektorer

Plattorna

• Stäng av huvudgasförsörjningen och koppla bort den från elnätet.
• Ta locket på plattan och adaptern (Figur 9).
• Skruva loss injektorema. Använd en 7 mm skiftnyckel. (Figur 10)
• Byt ut gamla injektorerna till de nya från reservutrustningen med motsvarande diameter anpassade till den gas som ska användas, i enlig het med informationstabellen (som också kommer vara med i reservutrustningen).

ÄNDRA GASINLOPPET

I några länder kan typen av gasinlopp vara olika för NG/LPG gas. Om så är fallet ska du ta bort nuvarande anslutningskomponenter och muttrar (om sådana finns med) och ansluta den nya gastillförseln.

Alla komponenter som används måste vara godkända av lokala och/eller internationella myndigheter. Referera till "Montering av gastillförsel och läckagekontroll" avsnittet tidigare.

4.0 Användning av din produkt

4.1 Användning av gasbrännarna

Antändning av brännarna

För att få reda på vilket vred som kontrollerar motsvarande brännare ska du titta på symbolerna ovanför vredet.

Manuell tändning av brännare.

Om din produkt inte är utrustad med en tändanordning, eller om det är strömavbrott, ska du följa anvisningarna nedan:

• Plattorna (brännarna): För att tända en av brännarna ska du trycka in och vrida vredet motsols så att det är inställt i maxposition, och sedan föra in en tändsticka eller en tändare med en låga över plattan. Så snart du ser en låga ska du dra bort handen.
• Ugnsbrännaren: För att tända ugnen ska du trycka in och vrida ugnsvredet motsols så att det är inställt i maxposition, och sedan föra in en tändstickta eller en tändare med en låga till tändningshålet som är placerat till vänster längst fram på brännaren. Så snart du ser att det brinner ska du dra bort handen.
• Grillbrännaren: För att tända grillbrännaren ska du vrida grillventilen medsols till vredet är inställt i grillposition. Håll in vredet och för en tändsticka eller tändare mot tändningshålen. Så snart du ser en stabil låga ska du dra bort handen.

Elektrisk tändning av brännare

Elektrisk tändning kan göras på två sätt beroende på hur din ugn ser ut.

- Tändning med gnistknapp: Tryck, håll in och vrid motsvarande vred motsols hos den platta du

Flamskyddsutrustning

Plattorna (om din ugn är utrustad med gassäkerhetsutrustning)

Plattor som har en gassäkerhetsutrustning ser till att ingen fara uppstår om lägan skulle slockna. Om lägan skulle slockna ser säkerhets utrustningen till att gasen stryps så ingen gasansamling ackumuleras. Vänta i cirka 90 sekunder innan du tänder en brännare som strypts på detta vis.

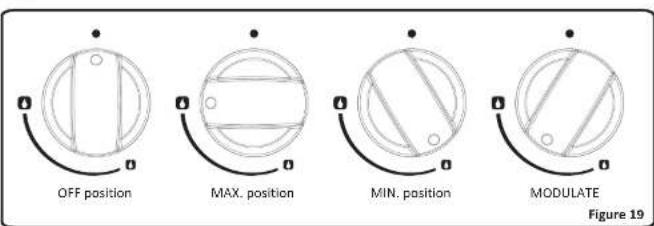

4.1.1 Manövrera plattorna

Vredet har tre inställningar. Av (0), maximal (stor lågsymbol) och minimal (liten lågsymbol). Efter att du tänt på plattan i maxpositionen kan du justera lågans storlek mellan max. och min. inställningen. Försök inte att tända plattan om vredet är inställt mellan maxpositionen och Av (0).

När plattan är tänd ska du titta på lågan och kontrollera att den ser bra ut. Om den är gul längst upp, eller om den fladdrar mycket, ska du stänga av gasen och kontrollera brännarna. Se även till att ingen vätska har runnit ner i hålen. Om lågan släcks av misstag ska du stänga av gasen, ventilera köket med frisk luft, och försöka

Se till att spetsen på lågorna inte brinner på utsidan av kokkärlet, då plasthandtag och andra delar kan skadas.

OBS: När ugnen inte ska användas under en längre tidsperiod ska gastillförseln stängas av helt.

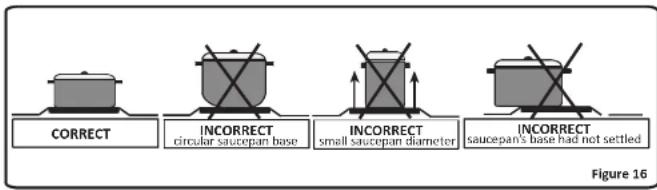

Varningar

• Använd endast plattbottnade kokkärl med tjocka bottnar.
• Se till att undersidan på kokkärlet är torrt innan det placeras över plattan.
• Efter att plattoma och ugnen stängts av är de fortfarande varma ett tag. Placera då ingenting på dem.
• Placera aldrig metallföremål så som knivar, gafflar och lock nära platt oma, då de kan bli mycket varma.
• Delarna på kokkärlen kan också bli mycket varma under tiden de används. Håll därför barn och djur borta från ugnen.

4.1.2 Användning av värmeplattor

Varningar

När produkten används för första gången eller när värmeplattan inte använts under en längre tid är det nödvändigt att eliminera fukt som kan ha samlats runt de elektriska delarna av plattan genom att manövrera värme platta på lägsta inställningen i cirka 20 minuter.

• Använd endast plattbottnade kokkärl med tjocka bottnar.
• Använd aldrig en kastrull med en mindre diameter än på plattan.
• Se till att kokkärlet är torrt innan du placerar det på värmeplattan. Medan kokzonen är i drift, är det viktigt att se att pannan är centrerad korrekt ovanför värmeplatta.

• Använd aldrig hällen utan kokkärl på värmeplattan.
• Temperaturen på åtkomliga delar kan vara hög medan apparaten är i drift. Så det är absolut nödvändigt att hålla barn och djur utom räckhåll för värmeplattan under och efter operationen.
• Om du noterar en spricka på kokplattan måste den omedelbart stängas av och ersättas.

4.13 Manövrera ugnen

Ugnsfunktioner

Funktionerna för ugnen kan vara olika beroende på din produkts modell.

STATISK MATLAGNINGSFUNKTION

Ugnens termostat och varningslampor kommer att slås på, nedre och övre värmeelementen inleder sin verksamhet.

Den statiska tillagningsfunktion avger värme, vilket säkerställer jämn tillagning av mat både på nedre och övre elementen. Detta är perfekt för att göra bakelser, kakor, bakad pasta, lasagne och pizza. Förvärmning av ugnen i 10 minuter rekommenderas och det är bäst att laga mat på endast en hylla i taget i denna funktion.

UPPTININGSFUNKTION

Ugnens varningslampor kommer att slås på, fläkten börjar arbeta. För att använda upptiningsfunktionen, ta din djupfrysta mat och placera den i ugnen på en hylla placerad i tredje facket från botten.

Det rekommenderas att du placera en ugnsplåt under avfrostningsmaten, för att fånga vattnet som droppar på grund av smältande is. Den här funktionen kommer inte att laga mat eller baka din mat utan det kommer bara bidra till att tina den.

TURBOFUNKTION

Ugnens termostat och varningslampor kommer att slås på, ringvärme-elementet och fläkten kommer att börja fungera.

Turbofunktionen sprider jämnt värmen i ugnen. Alla livsmedel på alla hyllor kommer att tillagas jämnt. Det rekommenderas att förvärma ugnen ca 10 minuter.

FLÄKTFUNKTION

Ugnens termostat och varningslampor kommer att slås på, de övre och undre värmeelementen och fläkten kommer att börja fungera.

Danna finalstien är marmelrot hnu läx att på resultat vid halminer av halmaxi

fastnar och placera livsmedel i mitten av gallret. Placera alltid ett fack und er för att fånga droppar från olja eller fett.

Varning: När du grillar, ska ugnsluckan vara stängd och ugnstemperaturen ska anpassas till 190°C.

4.2 Köksutrustning som kan användas i ugnen

• Du kan använda de tillbehör som levereras med produkten. Du kan också använda andra tillbehör som du köper från marknaden, men de måste vara värme- och brandsäkra. Du kan använda de flesta glastallrikar, kalformar och ugnsplåtar. Se bara till att de står emot värme bra. Läs noga igenom informationen som följer med produkterna.
• Om små formar eller tallrikar används ska de placeras mitt i ugnen. Följande information gäller även emaljerad köksutrustning.
• Om maten som lagas i ugnen inte täcker plåten helt, om maten som lagas tagits direkt ur frysen eller om plåten används för att samla upp vätska som rinner från mat som grillas kan formen på plåten ändras på grund av värmen den utsätts för. Den får tillbaka sin ursprungliga form när den svalnat. Formändringen är normal och beror endast på att plåten utsätts för hög värme.
• Om köksutrustningen som använts är av glas är det viktigt att den till-sammans med den varna pläten som precis tagits ur ugnen inte ställs någonstans där det är kallt. Placera den istället på en kökshandduk och låt den svalna långsamt. Om inte, kan det ske att köksutrustning av glas spricker.
• Om du ska grilla i ugnen rekommenderas det att du använder grillutrustningen som följer med köpet (om detta följer med). Då förhindras oljan att stänka. Om du ska använda den stora grillen ska du ställa en plåt under så att oljan kan droppa ner. Det rekommenderas även att man håller lite vatten i den plåten, så blir det lättare att rengöra efteråt.
• Som redan nämnts ska du aldrig använda grillbrännaren utan grillsluddet. Om sluddet gätt söndor eller inte kommit mod lavoronsen är

UGNSUTRYMMET

Plåtpositioner för gjutna hyllor

UGNSTILLBEHÖR

* Tillbehören i ugnen kan vara lite olika beroende på modellen av din produkt.

Ugnsgaller

Ugnsgallret används för att grilla eller att placera olika maträtter på. För att hitta trådgaller som passar ugsutrymmet korrekt, prova den på alla ugnshyllor och skjut fram till slutet.

Grund bakplåt

En grund bakplåt används för att baka bakverk som kaka etc. För att hitta en plåt som passar ugsutrymmet korrekt, prova den på alla ugnshyllor och skjut fram till slutet.

Djup bakplät

Djup bakplåt används för att laga grytor. För att hitta bakplåt som passar ugnsutrymmet korrekt, prova den på alla ugnshyllor och skjut fram till slutet.

5.0 Rengöring och underhåll

5.1 Rengöring

Se till att alla knappar är avstängda och att ugnen har svalnat innan du börjar göra rent den. Du kan även koppla ut ugnen. Se till att använda speciellt utformade rengöringsmedel som utformats för denna typ av produkt. Du bör inte använda starka rengöringsmedel, slipmedel, vassas verktyg eller ståuliull och dylikt då de kan skada ytan. Om vätskor har runnit ut i ugnen bör de genast vättas bort, de kan skada de emaljerade delarna.

Rengöring av ugnen

Insidan av den emaljerade ugnen rengörs bäst medan ugnen fortfarande är varm. Du bör torka av insidan av ugnen med en våt trasa efter varje gång den använts. Lite senare kan du torka med trasan igen och låta den torka. Då och då bör man använda lite rengöringsmedel på trasan för att få ugnen helt rent. Använd dock inte torra rengöringsprodukter.

Katalytisk rengöring innefattar en beläggning som tillämpas i ugnsutrymmet. Det katalytiska skyddet eliminerar små fettrester vid hög tilllagning under höga temperaturer.

Om fettrester uppkommer efter tillagning, så kan dessa elimineras gen om att sätta igång ugnen tom på 250° C under en timme. Dock finns det begränsningar. Det rengör inte hela ugsutrymmet, det beror på var beklädningen är placerad; basen är emalj och dörrens fönster som är av glas måste rengoras med rengöringsmedel.

För att ta bort ugnsluckan:

- Öppna ugnsluckan (1).

- Öppna sadelfästet upp till ändläge (2).

- Stäng dörren tills det nästan när till helt stängt läge, såsom visas i figur 3 och ta bort dörren genom att dra den mot sig själv.

OBS! För att återmontera luckan följer du de motsatta reglerna för borttagning.

Var uppmärksam att de infällda formerna ska placeras ordentligt på gångjärmens motsvarigheter som visas på figur 2.

• Lyft upp stödet för kokkärlen samt de lösa delarna på plattorna (se figur 16).
  • Torka av baksidan med en våt trasa.
• Skölj de lösa delarna med vatten och torka dem direkt efteråt med en papperstrasa.

Rostfritt stål

Rostfria stådelar måste rengöras regelbundet med varmt tvålvatten och en mjuk svamp. Torka sedan av med en mjuk trasa. Använd inte starka rengöringsprodukter. Om vinäger, kaffe, mjölk, salt, citron eller tomatjuice kommer i kontakt med ytan bör det tas bort omedelbart.

5.2 Underhåll

Byte av ugnslampan

Stäng av ugnen och koppla ur den. Se till att den svalnat. Ta först bort skyddet runt glödlampan och sedan själva glödlampan. Sätt fast en ny glödlampa som täl 300 graders värme (230 V, 25 Watt, typ E14). Sätt till baka skyddet. Ugnen är nu klar att användas igen.

Lampans design är specifikt gjord för användning i hushållsmat lagning och den är inte lämplig för rumsbelysning.

Andra kontroller

Kontrollera regelbundet gasanslutningsröret. Om några enkla onormala fenomen uppstår, informera den tekniska tjänsten för att få det ändrat.

Vi rekommenderar att gasanslutningsdelar bytas en gång om året. Om någ ot onormalt uppstår medan du använder kontrollknapparna på spisen, ta kontakt med auktoriserad service.

6.0 Service och transport

6.1 Enkel felsökning innan du kontaktar service

Om ugnen inte fungerar:

- Ugnen kan ha stängts av, det kan ha varit ett strömavbrott.

Om ugnen inte värmer:

- Värmen är kanske inte justerad med ugnens strömbrytare.

Om innerbelysningens lampa inte tänds:

- Elen måste kontrolleras. Kontrollera om lamporna är defekta. Om de är felaktiga, kan du ändra dem genom att följa guiden.

Matlagning (Om nedre och övre delen inte lagar jämnt):

- Kontrollera bakplåtsplatserna, matlagningstiden och värmevärden enligt manualen.

Spisens brännare fungerar inte på rätt sätt:

- Kontrollera om brännarens delar är korrekt monterade (särskilt efter rengöring).

- Gasens matningstryck kan vara för lågt eller högt. För apparater som arbetar med gasol kan gasolcylindern vara uttömd.

OBS: Förutom dessa fel, om du fortfarande har problem med din produkt, ring till närmsta auktoriserade service.

6.2 Information gällande transport

Om du måste transportera din ugn någonstans ska du göra det i dess original förpackning. Behåll därför förpackningen och följ instruktionerna på den. Tejpa fast alla lösa delar. Lägg skyddande papper mellan de olika delarna. Teje fast en kontens på incidenten av vass på att påttes inte sky

INJEKTORTABELL

G30 28-30MBAR 8,3 KW 604 G/HII2H3B/P SE CLASE: 1	NGG20 20 MBAR	LPGG30 28-30 MBAR
MEDIUM BRÄNNARE
DIA AV INJEKTOR (1/100 mm) 97 65
MÄRKEFFEKT (KW) 1,75 1,75
KONSUMTION 166,7 L/H 127,2 G/H
MEDIUM BRÄNNARE
DIA AV INJEKTOR (1/100 mm) 97 65
MÄRKEFFEKT (KW) 1,75 1,75
KONSUMTION 166,7 L/H 127,2 G/H
LITEN BRÄNNARE
DIA AV INJEKTOR (1/100 mm) 72 50
MÄRKEFFEKT (KW) 1 1
KONSUMTION 95,2 L/H 72,7 G/H
WOK BRÄNNARE
DIA AV INJEKTOR (1/100 mm) 135 98
MÄRKEFFEKT (KW) 3,8 3,8
KONSUMTION 361,9 L/H 276,3 G/H

OSBY

since 1938

www.osbyvitvaror.se
