417-061 - Luftkonditionering Anslut - Gratis bruksanvisning och manual

Produkttyp	Bärbar luftkonditionering
Modell	417-061
Märke	Anslut
Mått (B x H x D)	520 x 880 x 440 mm
Vikt	33,5 kg
Spänning	230 V AC
Kyleffekt	3500 W
Kylkapacitet	11874 BTU/timme
Energiklass	A
Köldmedium	R410A (540 g)
Ljudnivå	65 dB
Avfuktningskapacitet	28,8 L/24h
Luftflöde	370 m³/h
Temperaturområde (kyla)	17–35 °C
Sladdlängd	1,1 m
Driftslägen	Kyla, Värme (värmepump), Avfuktning, Fläkt, Auto
Timer	Ja, 24-timmars programmerbar start/stopp
Sömn-/Eco-läge	Ja, gradvis temperaturjustering för energibesparing
Svingfunktion	Ja, automatisk horisontell luftavledare
Fjärrkontroll	Ja, med display och 8 m räckvidd
Rengöring av luftfilter	Varannan vecka med milt rengöringsmedel och vatten

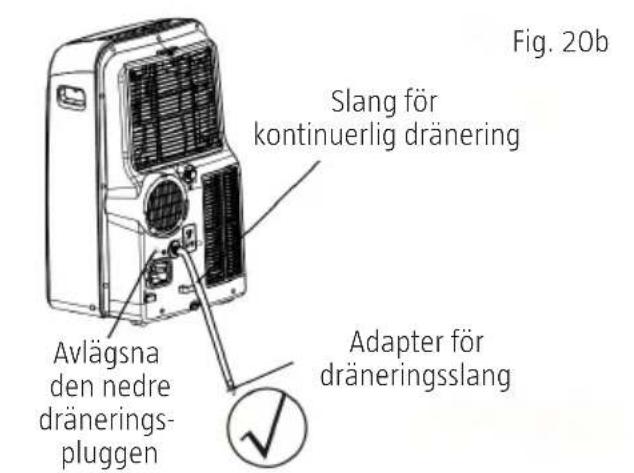

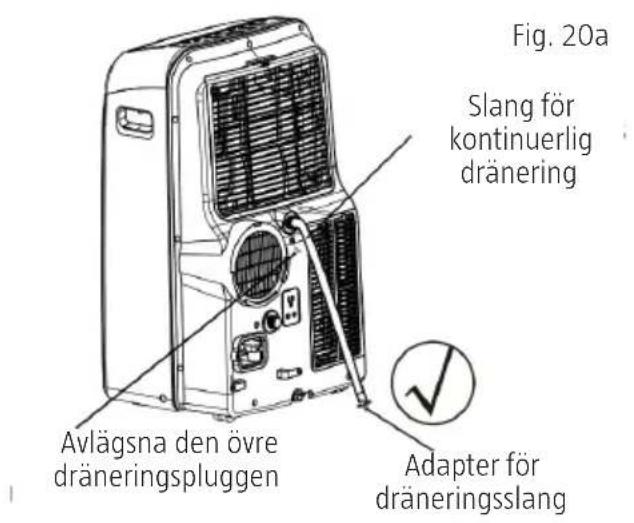

Dräneringsinstallation	Övre plugg för avfuktning, nedre plugg för värmepump; slanganslutning

Vanliga frågor - 417-061 Anslut

Hur ställer jag in timern på Anslut 417-061 luftkonditioneringen?

Tryck på TIMER ON eller TIMER OFF-knappen på fjärrkontrollen. Använd + och - knapparna för att justera fördröjningen i steg om 0,5 timmar upp till 10 timmar, därefter 1 timmes steg upp till 24 timmar. Vänta 3 sekunder för att bekräfta.

Vad betyder felkoderna E1, E2, E3, E4?

E1: Fel på rumstemperatursensor. E2: Fel på förångartemperatursensor. E3: Fel på kondensortemperatursensor. E4: Kommunikationsfel på displayen. Koppla ur och återanslut strömkabeln; kontakta återförsäljare om det kvarstår.

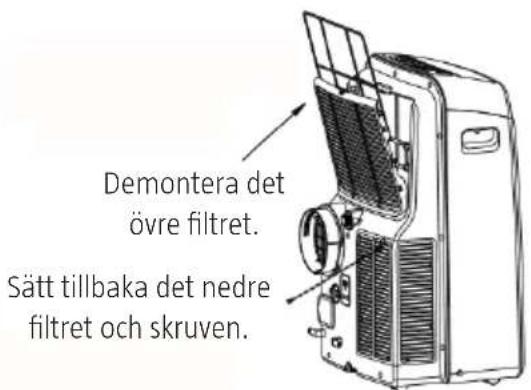

Hur rengör jag luftfiltren?

Stäng av och koppla ur apparaten. Ta bort det övre filtret genom att dra ner det, och det nedre filtret genom att skruva loss skruven. Tvätta med varmt vatten och milt rengöringsmedel, skölj, torka och montera tillbaka.

Varför visar min luftkonditionering P1 och slutar kyla?

P1 betyder att bottenbrickan är full med vatten. Anslut en dräneringsslang till bottenpluggen eller ta bort pluggen för att tömma vattnet. Sätt tillbaka pluggen innan du startar om.

Kan jag använda en förlängningssladd med denna luftkonditionering?

Nej, använd inte förlängningssladd eller kontaktadapter. Apparaten måste anslutas direkt till ett korrekt installerat jordat vägguttag.

Hur fungerar Follow Me-funktionen?

Tryck på Follow Me-knappen på fjärrkontrollen. Fjärrkontrollen skickar temperaturen på dess plats till apparaten var 3:e minut för exakt kontroll. Inaktiveras efter 7 minuter utan signal.

Vad är skillnaden mellan Sleep- och Eco-lägen?

Sleep/Eco-läget justerar gradvis den inställda temperaturen med 1 °C/°F var 30:e minut under 1 timme, håller sedan den nya temperaturen i 6–7 timmar innan den återgår till den ursprungliga inställningen, vilket sparar energi.

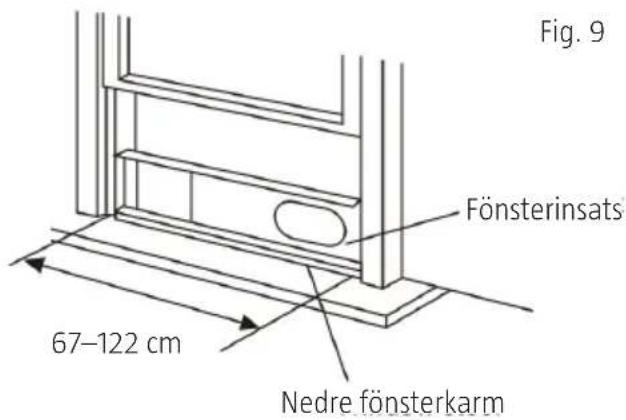

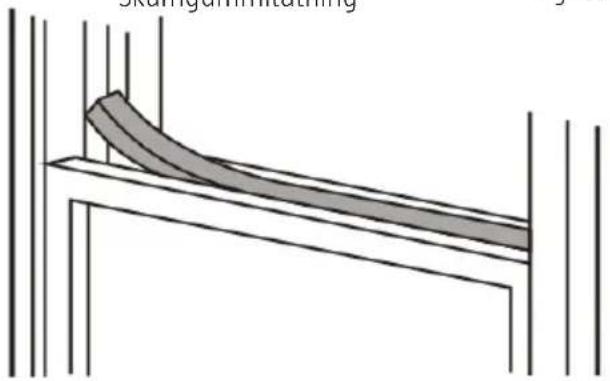

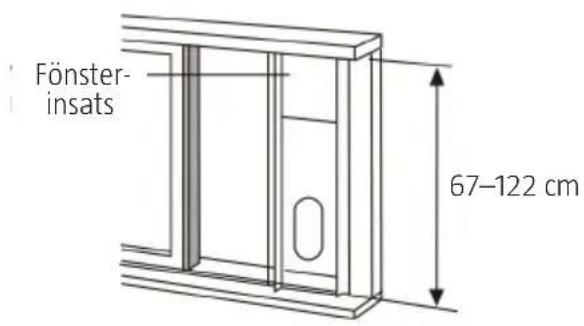

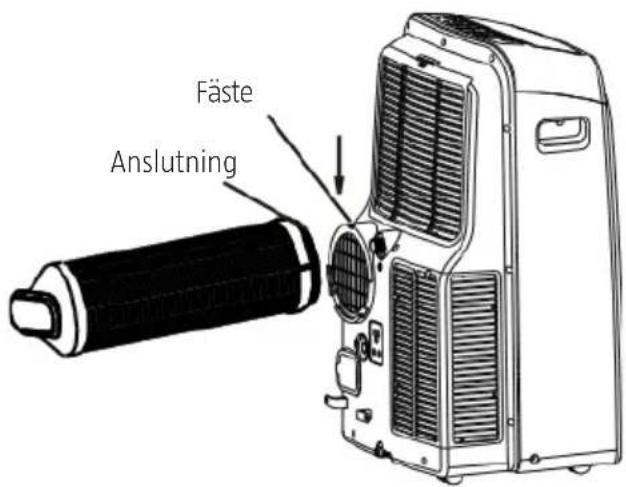

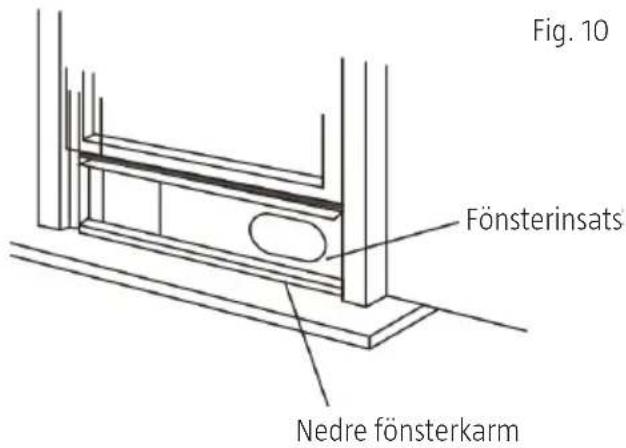

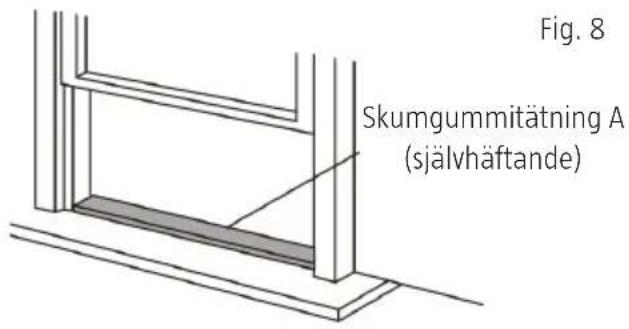

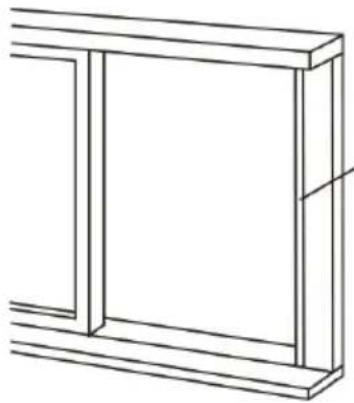

Hur installerar jag fönsterinsatsen?

Justera fönsterinsatsen så att den passar fönsteröppningen (min 67,5 cm, max 123 cm). Fäst med skruvar. Täta springor med skumgummilister. Insatsen fungerar för både vertikala och horisontella skjutfönster.

Varför startar inte apparaten efter att den stängts av?

Det finns en 3 minuters säkerhetsfördröjning efter att apparaten stoppats för att skydda kompressorn. Den startar automatiskt efter 3 minuter.

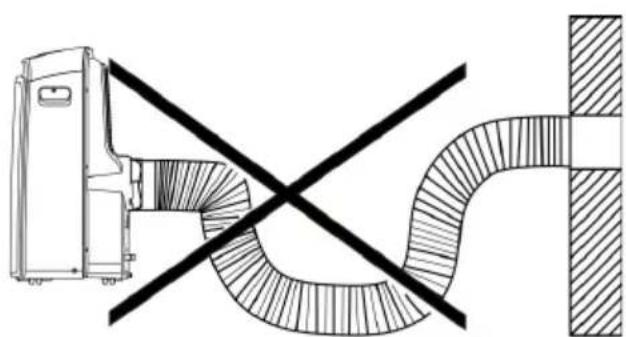

Kan jag använda luftkonditioneringen utan utloppsslangen?

Utloppsslangen måste installeras för kyla, värme (värmepump) eller autolägen. För fläkt- eller avfuktningslägen krävs inte slangen.

BRUKSANVISNING 417-061 Anslut

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Följ alltid grundläggande säkerhetsåtgärder, för att minska risken för personskada och/eller egendomsskada.

VIKTIGT!

• Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med apparaten. Låt inte barn använda, rengöra eller underhålla apparaten utan övervakning.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.
• Apparaten ska installeras i enlighet med anvisningarna och gällande regler.
• Använd inte apparaten i fuktiga eller våta utrymmen.
• Apparaten får inte placeras närmare brännbart material än 1 m.
• Underhåll och eventuella reparationer ska utföras av kvalificerad personal.
• Installation ska utföras av kvalificerad personal.
• Uttjänt produkt ska avfallshanteras i enlighet med gällande regler.
• Utsätt inte apparaten för fukt, kondens, vattenstänk eller liknande. Placera eller förvara inte apparaten där den kan falla eller dras ned i badkar, handfat eller liknande. Dra omedelbart ut sladden om det skulle hända.
• Transportera apparaten i vertikalt läge. Placera apparaten på plant, stabilt underlag vid användning.
• Stäng av apparaten och dra ut sladden när apparaten inte används.
• Eventuella reparationer ska utföras av kvalificerad personal. Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad personal, för att undvika fara.

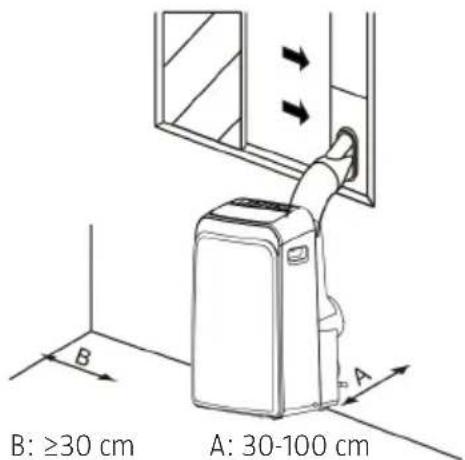

• Lämna minst 30 cm fritt utrymme runt apparaten för att säkerställa korrekt ventilation.
• Stäng omedelbart av apparaten och dra ut sladden om apparaten välter eller faller under användning.

WARNING!

• Använd inte apparaten i fuktiga eller våta utrymmen.
• Hantera inte apparaten, sladden eller stickproppen med våta händer.
• Tryck inte på manöverpanelens knappar med några föremål, använd bara fingrarna.
• Avlägsna inte apparatens hölje. Använd inte apparaten om den är skadad eller inte fungerar normalt, eller om sladden eller stickproppen är skadad.
• Dra aldrig ut och sätt i sladden för att stoppa och starta apparaten.
• Använd alltid strömbrytaren på manöverpanelen.

• Apparatens öppningar får inte blockeras.

• Utsätt inte apparaten för starka eller hälsoskadliga kemikalier. Använd inte apparaten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm, eller i miljö som innehåller giftiga eller hälsoskadliga ämnen.

• Låt inte barn vistas i närheten av apparaten utan övervakning när den är påslagen.
• Apparaten får endast användas på avsett sätt och i enlighet med dessa anvisningar.
• Använd inte produkten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.
• Använd inte förlängningssladd, stickproppsadapter eller liknande. Ändra aldrig stickproppen på något sätt.
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
• Stickproppen ska anslutas till korrekt installerat jordat nätuttag. Ändra aldrig stickproppen på något sätt. Låt behörig elektriker installera ett jordat nätuttag om stickproppen inte passar i nätuttaget.
• Nätuttaget ska vara åtkomligt.

OBS! Data på typskylten har uppmätts vid installation utan förlängd utloppskanal och utan tillbehör.

TEKNISKA DATA

Spänning 230 VAC
Avfuktningskapacitet 28,8 l/24 tim
EER	2,6
Effekt 1600 W
Kyleffekt 3500 W
Kylningskapacitet 11874 Btu/tim
Energiklass	A
Kabellängd 1,1 m
Köldmedium R410A (540 g)
Ljudnivå 65 dB
Luftflöde 370 m	^3 /tim
Temperaturområde 17 till 35 °C
Mått B520xH880xD440 mm
Vikt 33,5 kg

BESKRIVNING

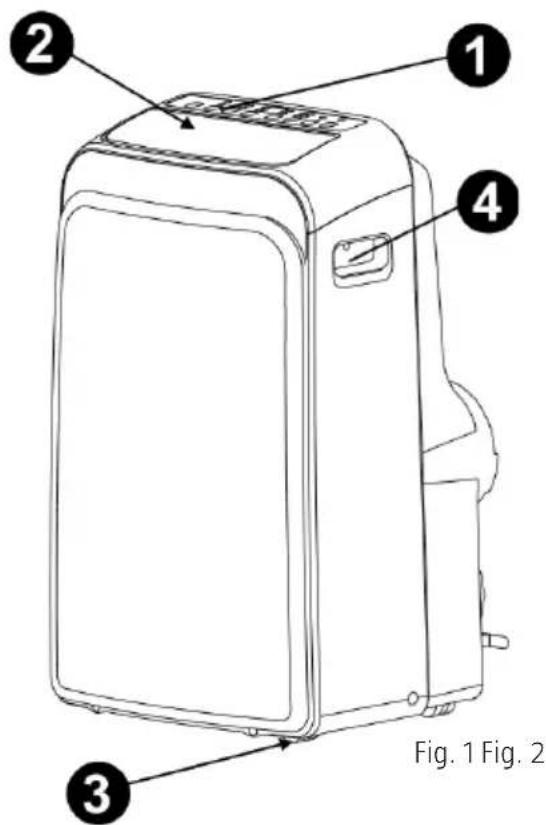

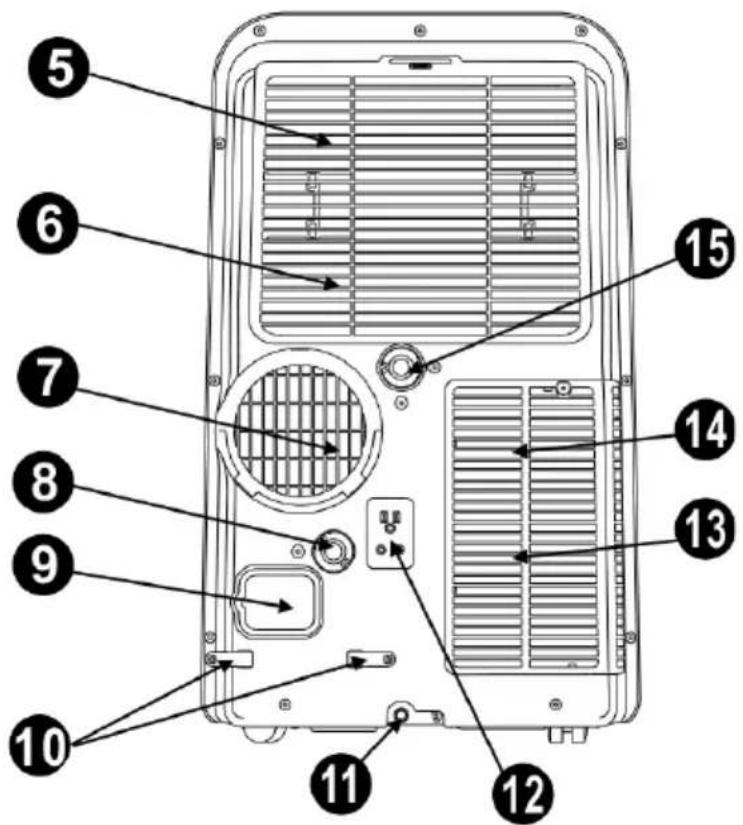

DELAR

1. Manöverpanel
2. Horisontell luftriktare (automatisk svängning)
3. Hjul
4. Bärhandtag (på båda sidorna)
5. Övre luftfilter (innanför galler)

6. Övre luftintag

7. Luftutlopp

8. Dräneringsöppning (endast för modell med värmepump)
9. Anslutning för nätsladd

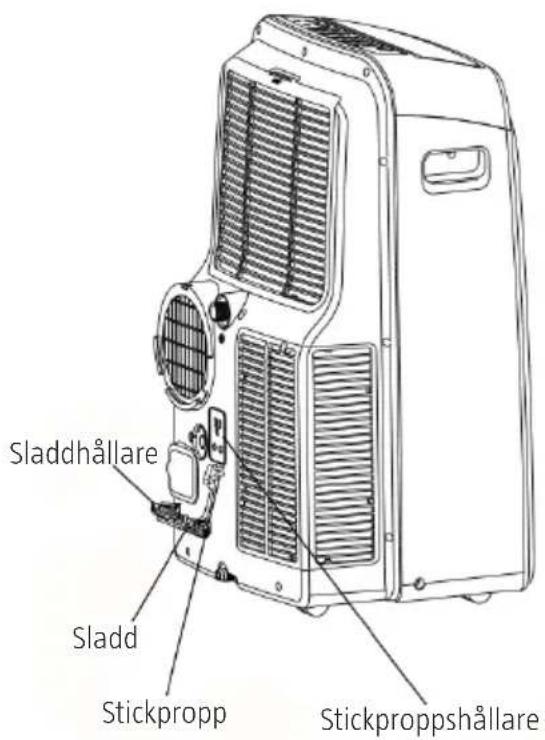

10. Sladdhållare (för förvaring).

11. Dräneringsöppning för bottentråg

12. Stickproppshållare (för förvaring)

13. Nedre luftfilter (innanför galler)
14. Nedre luftintag
15. Dräneringsöppning

DRIFTSFÖRHÅLLANDEN

I tabellen nedan anges tillåten drifttemperatur för apparaten.

LÄGE RUMSTEMPERATUR
COOL 17–35 °C
DRY 13–35 °C
HEAT (värmepump) 5–30 °C
HEAT (elvärme) ≤ 30 °C

TILLBEHÖR

DEL		BENÄMNING ANTAL
		Utloppsslang med adapter I respektive adapter B (platt eller runt munstycke beroende på modell), fönsterinsats och skruv	1 uppsättning
	eller

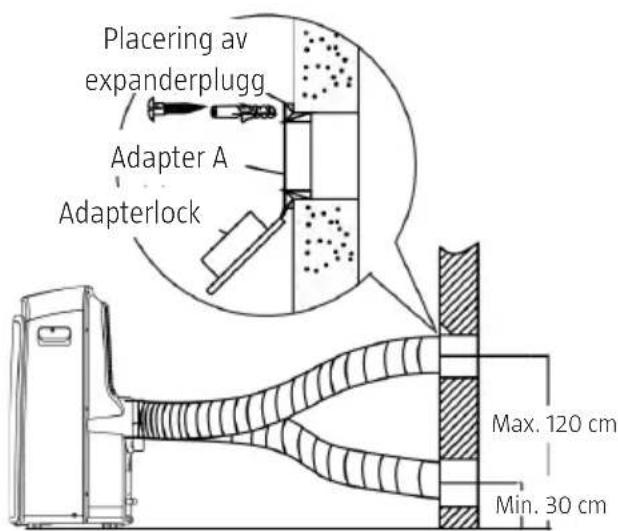

		Väggutloppsadapter A (*)	1 st.
		Adapter B (runt munstycke) (*)	1 st.
		Expansionsplugg och träskruv (*)	4 st.
		Expansionsplugg och träskruv (*)	3 st.
		Fjärrkontroll med batterier (*)	1 st.
		Dräneringsslang med adapter (*)	1 st.

OBS! Tillval markerade med (*) finns inte på alla modeller.

VERKTYG FÖR MONTERING AV FÖNSTERINSATS

1. Medelstorkrysskruvmejsel
2. Måttband eller linjal
3. Kniv eller sax
4. Såg (om fönsterinsatsen måste anpassas till fönstrets bredd)

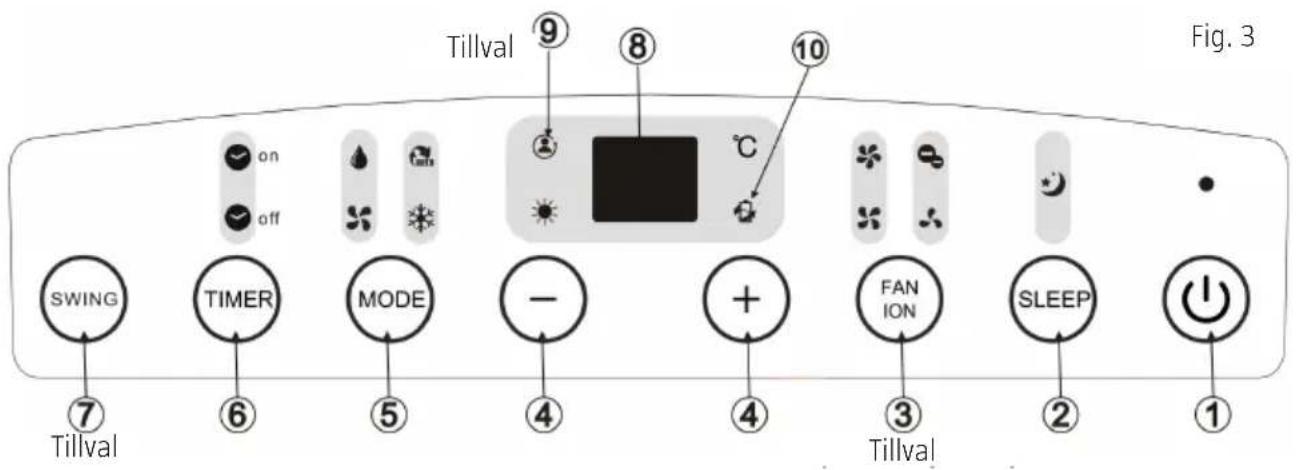

MANÖVERPANEL OCH DISPLAY

Läs dessa anvisningar noga och bekanta dig med apparatens reglage och användning. Apparaten kan manövreras med fjärrkontroll eller från manöverpanelen.

1. STRÖMBRYTARE

Startar/stoppar apparaten.

2. SLEEP/ECO

Används för att aktivera läge SLEEP/ECO.

3. FAN/ION (ION är tillval)

Används för att ställa in fläktvarvtalet. Tryck upprepade gånger för att växla mellan lägena LOW, MED, HI och AUTO. Indikeringslampan anger inställt läge, utom AUTO. I läge AUTO är samtliga indikeringslampor släckta.

OBS! Håll knappen intryckt i 3 sekunder för att aktivera läge ION. Joniseringsenheten aktiveras och hjälper till att avlägsna pollen och föroreningar från luften genom att fånga upp dem i filtret. Håll knappen intryckt i 3 sekunder igen för att avaktivera läge ION.

4. + och -

Används för att öka/minska inställd börtemperatur i steg om 1 °C från 17 till 30 °C eller i steg om 1 °F från 62 till 88 °F, eller TIMER-inställning mellan 0 och 24 h.

OBS! Temperaturen kan visas i °F eller °C. För att växla enhet, håll knapparna + och - intryckta samtidigt i 3 sekunder.

5. MODE

Används för att välja driftläge. Tryck upprepade gånger för att växla mellan lägena AUTO, COOL, DRY, FAN och HEAT (inte på modeller med endast kylning). Indikeringslampan anger inställt läge.

6. TIMER

Används tillsammans med knapparna + och - för att ställa in starttid AUTO ON och stopptid AUTO OFF. Indikeringslampan anger inställt läge.

7. SWING

(endast på modeller med svängningsfunktion)

Används för att aktivera automatisk svängning. Tryck en gång till för att stoppa luftriktaren i önskad vinkel.

8. DISPLAY

Visar inställd temperatur i °C eller °F (för °F visas ingen enhet) samt timerinställningar.

I läge DRY och FAN visas rumstemperaturen.

FEL- OCH VARNINGSKODER

E1. Fel på rumstemperaturgivare. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.
E2. Fel på förångarens temperaturgivare. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.
E3. Fel på kondensorns temperaturgivare. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.
E4. Displaykommunikationsfel. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.

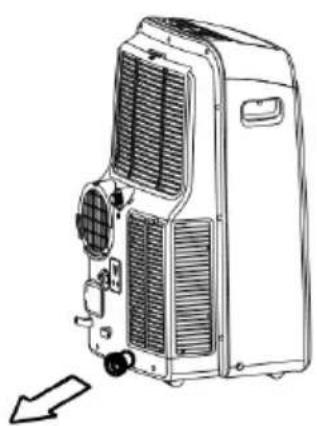

P1. Bottentråget är fullt. Anslut dräneringsslangen och tappa ut vattnet. Kontakta återförsäljaren om felet kvarstår.

9. FOLLOW ME/TEMP SENSING (tillval)

OBS! Denna funktion kan endast aktiveras från fjärrkontrollen. Fjärrkontrollen fungerar som fjärrplacerad termostat för exakt temperaturreglering där fjärrkontrollen är placerad.

För att aktivera funktionen Follow Me/Temp Sensing, rikta fjärrkontrollen mot apparaten och tryck på knappen Follow Me/Temp Sensing. Fjärrkontrollens display visar den faktiska temperaturen (ärtemperaturen) vid fjärrkontrollen. Fjärrkontrollen skickar en temperatursignal till apparaten med 3 minuters intervall tills knappen Follow Me/Temp Sensing trycks ned igen. Om apparaten inte mottar temperatursignal på 7 minuter avger den en ljudsignal för att ange att läge Follow Me/Temp Sensing avaktiveras.

10. ENERGISPARLÄGE

När omgivningstemperaturen är lägre (kyldrift) eller högre (värmedrift) än den inställda börtemperaturen under en viss tid, växlar apparaten automatiskt till energisparläge. Kompressorn och fläktmotorn stoppas och indikeringslampan för det aktiva läget tänds. När omgivningstemperaturen är högre (kyldrift) eller lägre (värmedrift) än den inställda börtemperaturen under en viss tid, växlar apparaten automatiskt från energisparläget. Indikeringslampan slocknar och kompressorn och/eller fläktmotorn startar.

FJÄRRKONTROLLEN

Läs dessa anvisningar noga före användning.

PLACERING

- Fjärrkontrollens räckvidd är 8 meter. Rikta fjärrkontrollen mot mottagaren på apparaten. En ljudsignal bekräftar mottagandet.

• Fjärrkontrollens signal blockeras av dörrar, gardiner etc.
• Utsätt inte fjärrkontrollen för vatten eller annan vätska. Utsätt inte fjärrkontrollen för värme eller direkt solljus.
• Solljus eller starkt artificiellt ljus kan göra att mottagaren inte fungerar. Skydda mottagaren från starkt ljus.
• Om fjärrkontrollen påverkar andra apparater i närheten, flytta dessa apparater eller kontakta återförsäljaren.

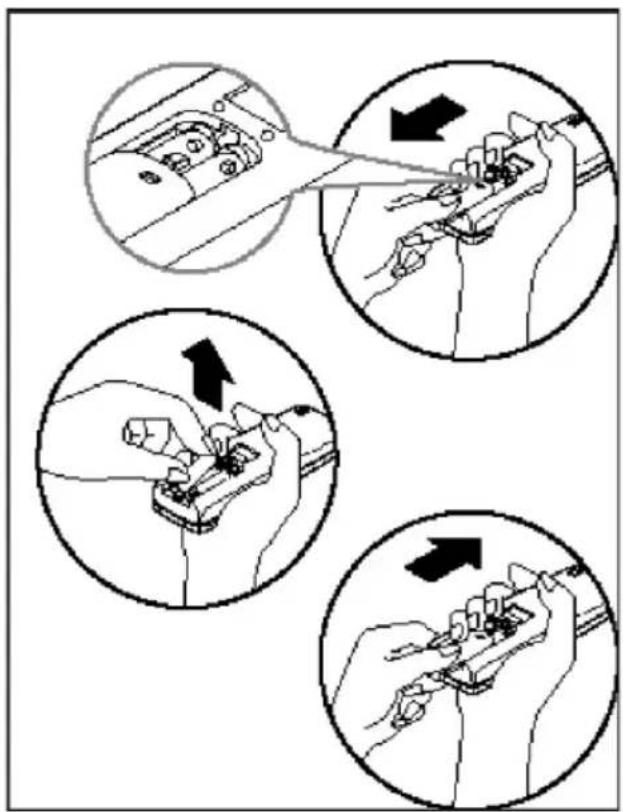

BYTE AV BATTERIER

Fjärrkontrollen har två batterier (R03) under ett lock på baksidan.

1. Öppna batterilocket.
2. Ta ut de gamla batterierna och sätt i nya batterier med rätt polaritet.
3. sätt tillbaka batterilocket.

OBS! Alla program raderas när batterierna tas ut och fjärrkontrollen måste programmeras på nytt.

VIKTIGT!

• Blanda inte gamla och nya batterier eller batterier av olika typ.
• Ta ut batterierna om apparaten inte ska användas på 2 månader eller mer.
• Uttjänta batterier ska avfallshanteras i enlighet med gällande regler.

TEKNISKA DATA

Modell RG51B1/(C)EU, RG51B14/(C)E, RG51B31/(C)E	RG51B/(C)EU, RG51B16/(C)E, RG51B31/(C)EURG51B17/(C)EU, RG51B18/(C)E, RG51 B32/(C)EURG51B19/(C)E-M, RG51 B20/(C)E, RG51 B30/(C)EURG51B25/(C)E, RG51 B26/(C)EU, RG51 B27/(C)E, RG51B30/(C)E.
Märkspänning 3,0 V (batterier R03)
Lägsta spänning vid vilken signal kan ges 2,0 V
Räckvidd 8 m
Drifttemperatur -5 till 60 °C

TEMPERATURVISNING

1. Driftlägen: AUTO, COOL, DRY, HEAT (inte på modeller med endast kylning) samt FAN
2. 24 timmars timer
3. Inställbart område för rumstemperatur: 17 till 30 °C respektive 62 till 88 °F
4. LCD

OBS! Bilderna i dessa anvisningar är endast avsedda för illustration. Apparaten kan avvika från bilderna i dessa anvisningar.

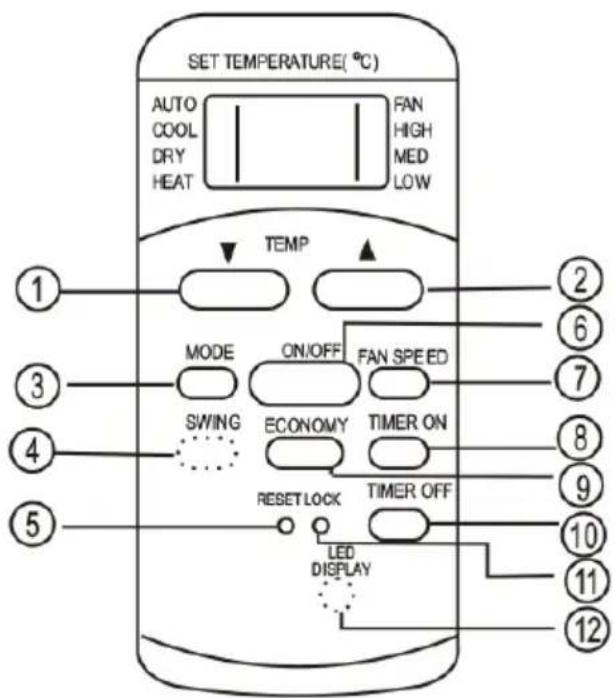

KNAPPAR

Minskar inställd börtemperatur i steg om 1 °C ned till 17 °C eller steg om 1 °F ned till 62 °F.

2. TEMP UP

Ökar inställd börtemperatur i steg om 1 °C upp till 30 °C eller steg om 1 °F upp till 88 °F.

3. MODE

Växlar mellan driftlägena i nedanstående ordning.

OBS! Läge HEAT finns endast på modeller med både värme- och kyldrift.

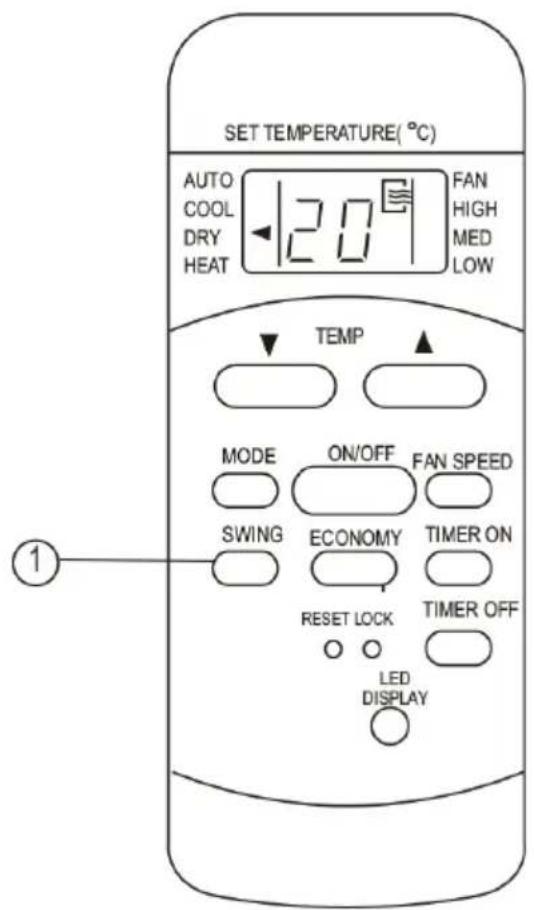

4. SWING (vissa modeller)

Startar och stoppar luftriktarens svängning för inställning av önskad luftriktning.

5. RESET

Återställer fjärrkontrollen till fabriksinställningarna. Alla anpassade inställningar går förlorade.

6. ON/OFF

Startar och stänger av apparaten.

7. FAN SPEED

Växlar mellan varvtalsinställningarna enligt nedan. Vissa modeller saknar läge MED FAN.

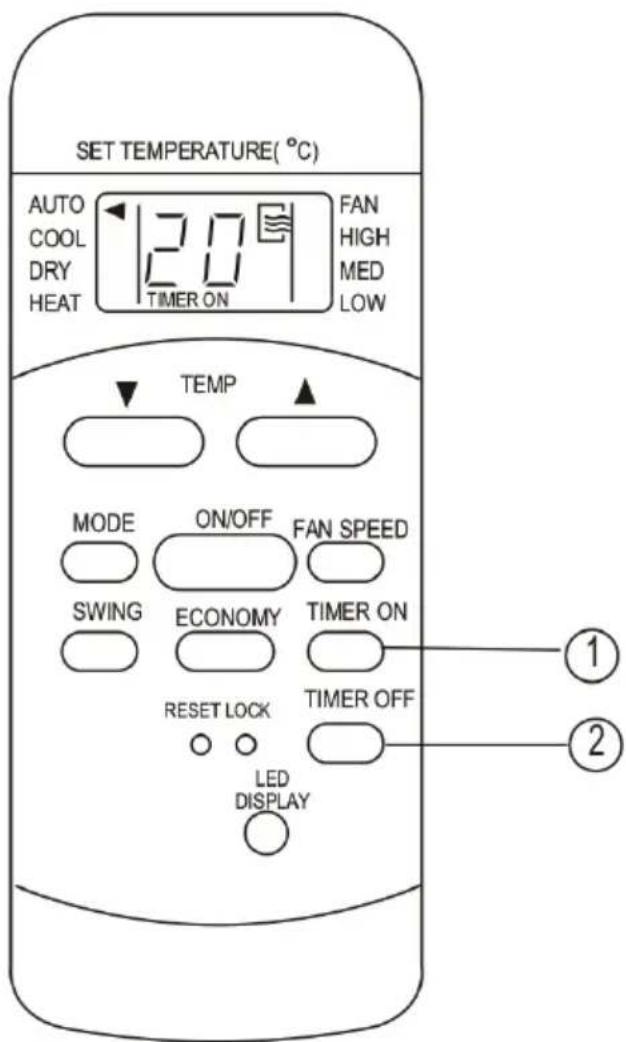

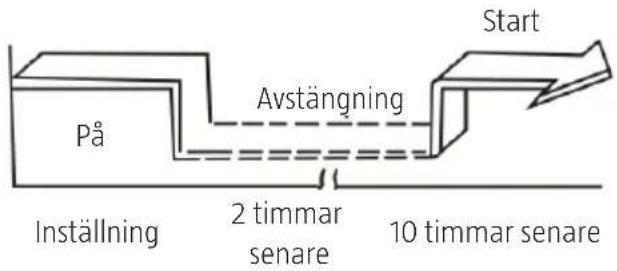

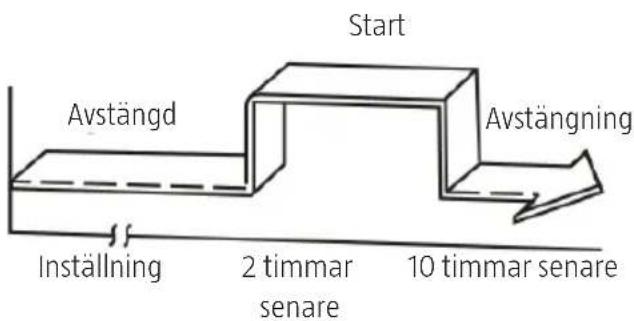

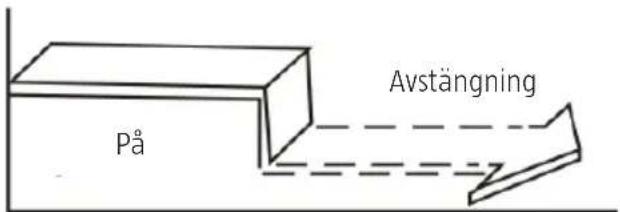

8. TIMER ON

Tryck för att aktivera inställning av startfördröjning. Varje tryckning ökar inställningen i steg om 0,5 timme upp till 10 timmar och i steg om 1 timme från 10 till 24 timmar. Avbryt funktionen genom att ställa in tiden 0,0.

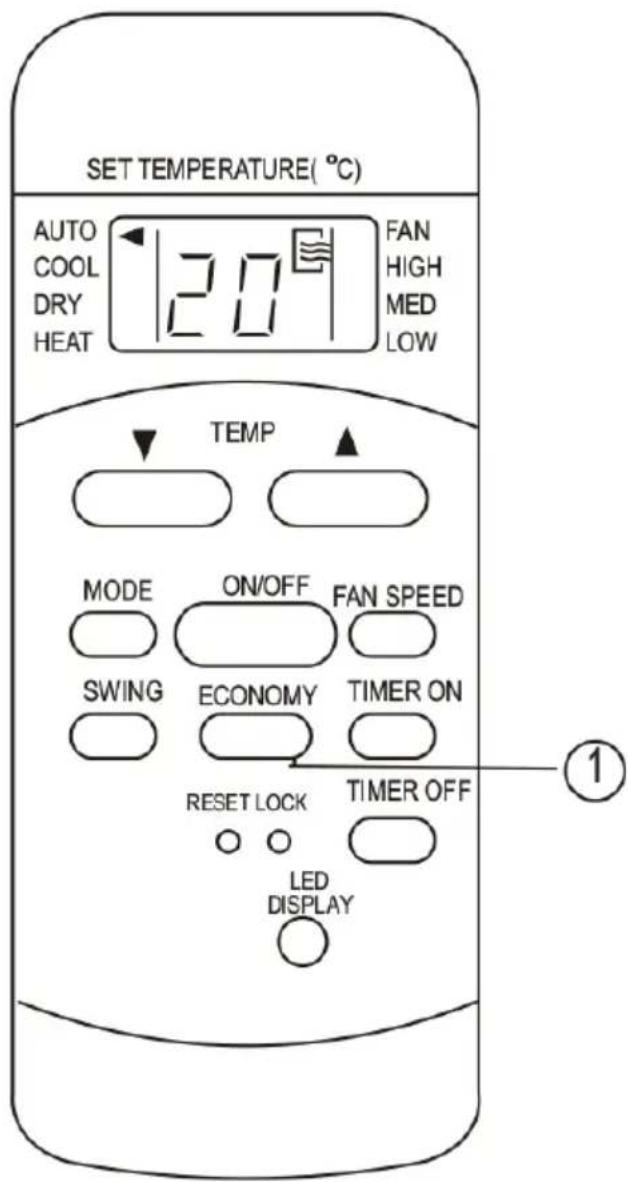

9. ECONOMY (SLEEP)

Den här funktionen ger behaglig temperatur och sparar energi när du sover. Funktionen kan bara användas i läge COOL, HEAT och AUTO.

• Modell RG51B25/(C)E, RG51 B27/(C)E.
OBS! Modell RG51B25/(C)E saknar funktionen SWING.

• Modell RG51B17/(C)EU

OBS! Om apparaten är i läge SLEEP avbryts detta om knappen ON/OFF, FAN SPEED, SLEEP eller MODE trycks ned.

10. TIMER OFF

Tryck för att aktivera inställning av avstängningsfördröjning. Varje tryckning ökar inställningen i steg om 0,5 timme upp till 10 timmar och i steg om 1 timme från 10 till 24 timmar. Avbryt funktionen genom att ställa in tiden 0,0.

11. LOCK

Tryck på denna nedsänkta knapp för att låsa aktuella inställningar. Fjärrkontrollen reagerar inte på tryckning på några andra knappar än LOCK. Funktionen används för att förhindra oavsiktliga ändringar. Tryck på knappen igen för att avaktivera funktionen. När funktionen är aktiverad visas en lässymbol på fjärrkontrollens display.

12. LED DISPLAY

Tryck på den här knappen för att rensa displayen på apparaten. Tryck igen för att aktivera displayen. OBS! Modell RG51B18/(C)E, RG51B19/(C)E-M, RG51B20/(C)E saknar knappen LED DISPLAY.

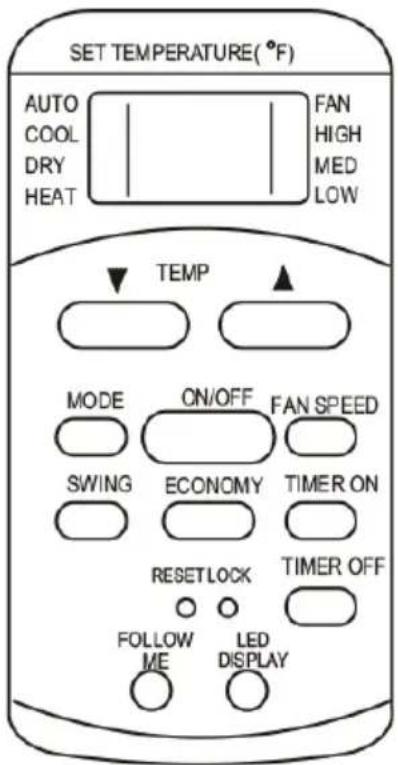

13. FOLLOW ME/TEMP SENSING

• Tryck på den här knappen för att aktivera funktionen FOLLOW ME.
• När funktionen Follow Me är aktiverad visar fjärrkontrollens display den faktiska temperaturen vid fjärrkontrollen.
  Fjärrkontrollen skickar en temperatursignal till apparaten med 3 minuters intervall tills knappen Follow Me trycks ned igen.
• Funktionen Follow Me kan inte användas i läge DRY och FAN.
• Funktionen avaktiveras om apparaten stängs av och startas.

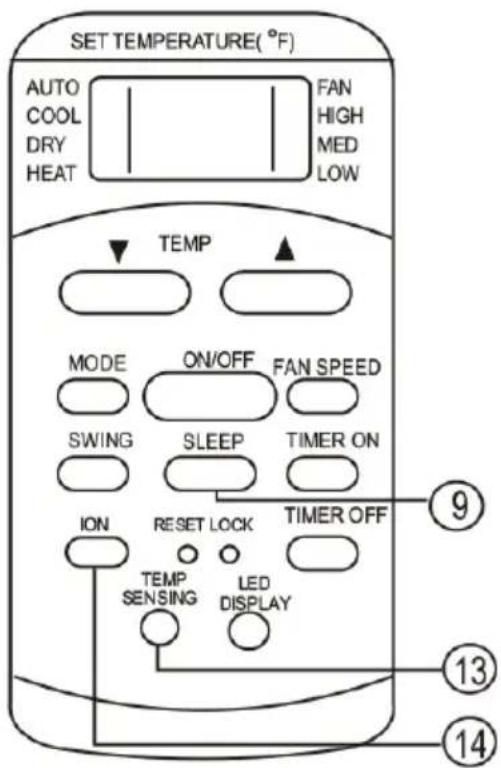

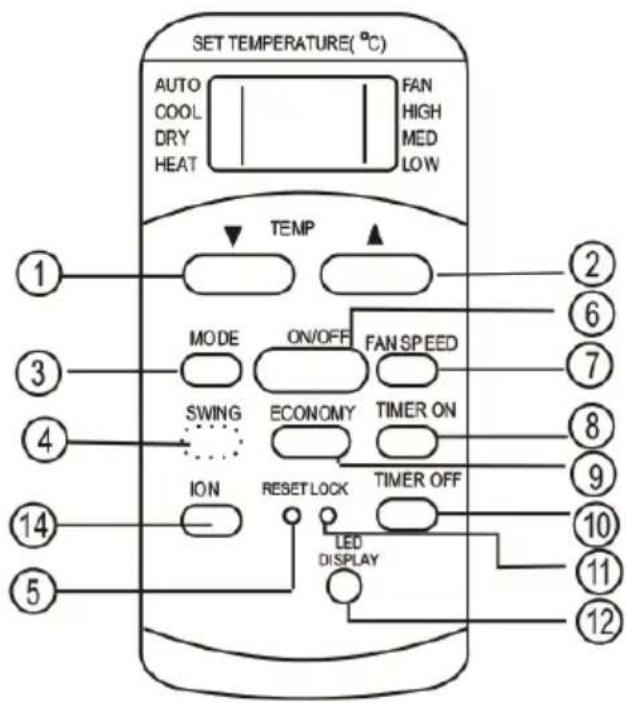

14. ION

Tryck på den här knappen för att aktivera joniseringsenheten, som hjälper till att avlägsna pollen och föroreningar från luften.

• Modell RG51B1/(C)EU, RG51B/(C)EU, RG51B26/(C)EU, RG51B30/(C)EU, RG51B32/(C)EU, RG51B31/(C)EU.

OBS! Modell RG51B/(C)EU saknar knapparna SWING och FOLLOW ME. Modell RG51B1/(C)EU saknar knappen FOLLOW ME. Modell RG51B30/(C)EU saknar knapparna SWING och FOLLOW ME samt funktionen MED FAN och har knappen SLEEP i stället för knappen ECONOMY. Modell RG51B32/(C)EU saknar knappen FOLLOW ME och funktionen MED FAN och har knappen SLEEP i stället för knappen ECONOMY. Modell RG51B31/(C)EU har knappen FOLLOW ME.

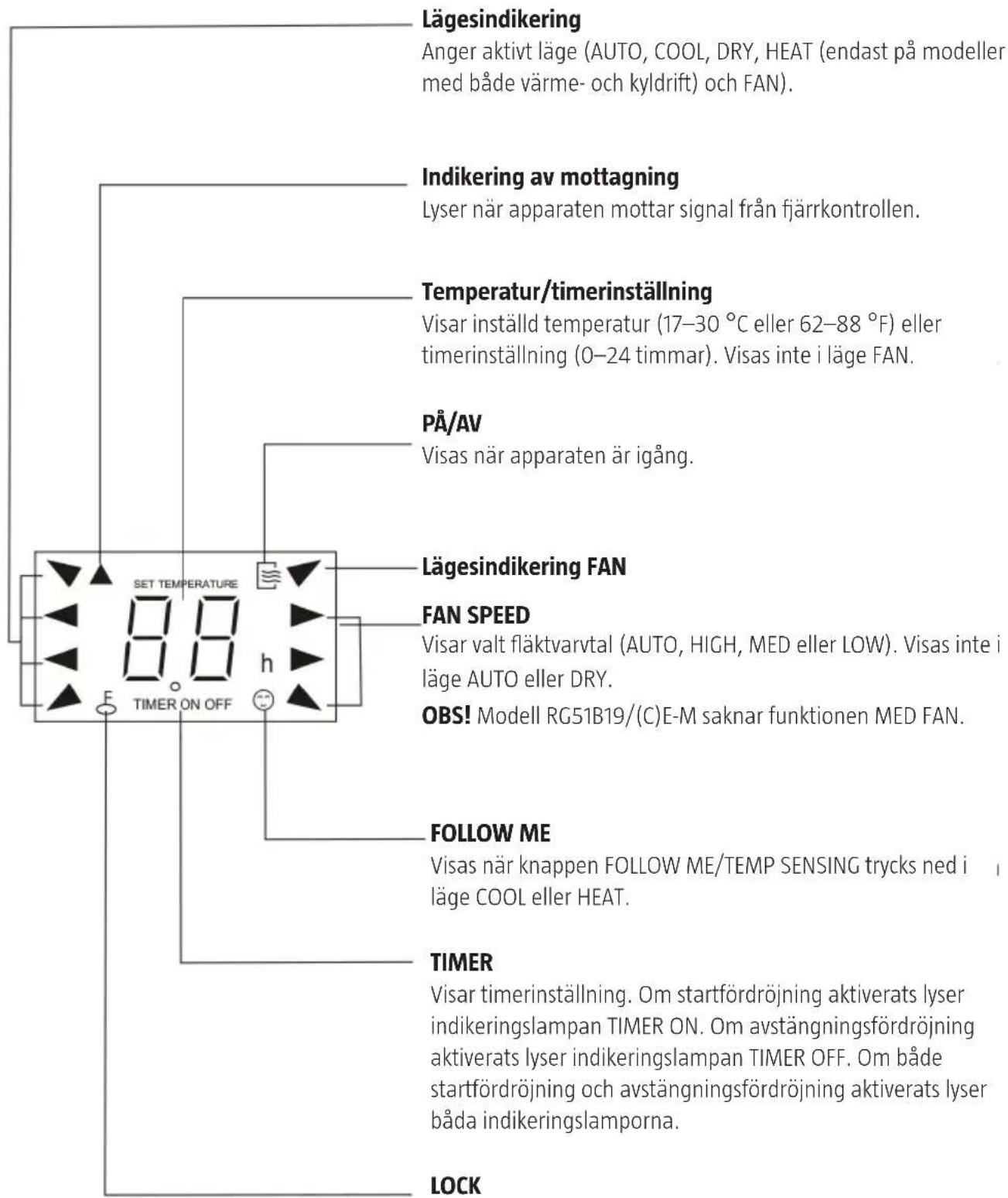

INDIKERINGAR PÅ DISPLAYEN

LOCK

Visas när knappen LOCK tryckts ned. Släcks när knappen LOCK trycks ned igen.

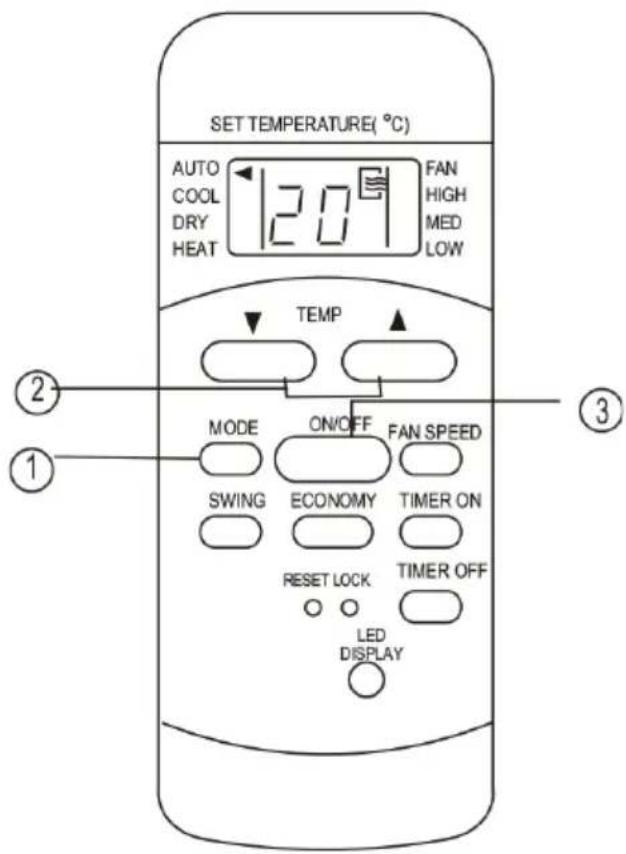

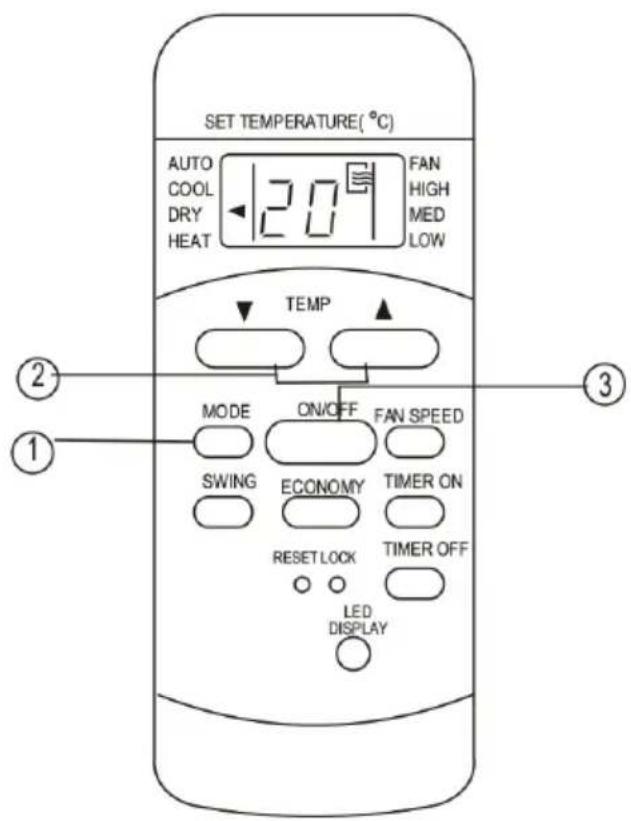

ANVÄNDNING AV KNAPPAR

Läge AUTO

Kontrollera att apparaten är ansluten till elnätet. Driftindikeringslampan på apparaten tänds.

1. Tryck på knappen MODE tills läge AUTO aktiverats.
2. Tryck på knappen TEMP för att ställa in önskat temperatur mellan 17 och 30 °C i steg om 1 °C respektive mellan 62 och 88 °F i steg om 1 °F.
3. Tryck knappen ON/OFF för att starta apparaten.

OBS!

• I läge AUTO jämför apparaten den faktiska rumstemperaturen (ärtemperaturen) med den börtemperatur som ställts in från fjärrkontrollen och aktiverar läge COOL, HEAT eller DRY.
• I läge AUTO går det inte att ställa in fläktvarvtalet. Fläktvarvtalet regleras automatiskt.
• Du kan också ställa in önskat läge manuellt.

Kyldrift/värmedrift/fläktdrift

Kontrollera att apparaten är ansluten till elnätet.

1. Tryck på knappen MODE tills önskat läge aktiverats (COOL, HEAT (endast på modeller med både värme- och kyldrift) eller FAN).
2. Tryck på knappen TEMP för att ställa in önskad temperatur mellan 17 och 30 °C i steg om 1 °C eller mellan 62 och 88 °F i steg om 1 °F.
3. Tryck på knappen FAN SPEED för att ställa in önskad fläkthastighet AUTO, LOW, MED eller HIGH.
4. Tryck knappen ON/OFF för att starta apparaten.

OBS! I läge FAN visas inte den inställda börtemperaturen på fjärrkontrollens display och det går inte att ändra inställningen. Endast steg 1, 3 och 4 ska utföras.

Avfuktning

Kontrollera att apparaten är ansluten till elnätet. Driftindikeringslampan på apparaten tänds.

1. Tryck på knappen MODE tills läge DRY aktiverats.
2. Tryck på knappen TEMP för att ställa in önskad temperatur mellan 17 och 30 °C i steg om 1 °C eller mellan 62 och 88 °F i steg om 1 °F.
3. Tryck knappen ON/OFF för att starta apparaten.

OBS! I läge DRY går det inte att ställa in fläktvarvtalet. Fläktvarvtalet regleras automatiskt.

Svängning (vissa modeller)

Tryck på knappen SWING för att ställa in luftriktaren.

1. Tryck kortvarigt på knappen för att aktivera luftriktarens svängning. Luftriktaren rör sig 6° för varje tryckning. Tryck upprepade gånger för att föra luftriktaren till önskat läge.

OBS! På vissa modeller aktiverar knappen bara den automatiska svängningen.

1. Automatisk svängning aktiveras om knappen hålls intryckt mer än 2 sekunder. Luftriktaren svänger kontinuerligt fram och tillbaka. Tryck igen för att stoppa rörelsen.

OBS! Om luftriktaren hamnar i ett läge som påverkar kyl-/värmefunktionen, ändras luftriktningen automatiskt.

Läge TIMER

Tryck på knappen TIMER ON för att aktivera inställning av startfördröjning. Tryck på knappen TIMER OFF för att aktivera inställning av avstängningsfördröjning.

Inställning av startfördröjning

1. Tryck på TIMER ON. Fjärrkontrollens display visar TIMER ON, senaste inställda startfördröjning samt indikeringen h.
2. Tryck en gång till på knappen TIMER ON för att ställa in önskad startfördröjning. Varje tryckning ökar inställningen i steg om 0,5 timme upp till 10 timmar och i steg om 1 timme från 10 till 24 timmar.
3. När tiden för TIMER ON ställts in sänds signalen till apparaten efter 0,5 sekund. Efter ytterligare 2 sekunder försvinner indikeringen h och den inställda börtemperaturen visas åter på displayen.

Inställning av avstängningsfördröjning

1. Tryck på TIMER OFF. Fjärrkontrollens display visar TIMER OFF, senaste inställda avstängningsfördröjning samt indikeringen h.
2. Tryck en gång till på knappen TIMER OFF för att ställa in önskad avstängningsfördröjning. Varje tryckning ökar inställningen i steg om 0,5 timme upp till 10 timmar och i steg om 1 timme från 10 till 24 timmar.
3. När tiden för TIMER OFF ställts in sänds signalen till apparaten efter 0,5 sekund. Efter ytterligare 2 sekunder försvinner indikeringen h och den inställda börtemperaturen visas åter på displayen.

VIKTIGT! Endast följande tider kan ställas in: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0, 6,5, 7,0, 7,5, 8,0, 8,5, 9,0, 9,5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 och 24.

EXEMPEL PÅ TIMERINSTÄLLNING

6.0h

TIMER ON

Inställning 6 timmar senare

Inställning
10 timmar senare

TIMER ON (automatisk start)

Funktionen TIMER ON är användbar till exempel för att starta apparaten automatiskt innan du kommer hem.

Exempel

Följ anvisningarna nedan för att ställa in automatisk start om 6 timmar.

1. Tryck på TIMER ON. Fjärrkontrollens display visar senaste inställda startfördröjning samt indikeringen h.
2. Tryck på knappen TIMER ON upprepade gånger tills 6:Oh visas på fjärrkontrollens display.
3. Vänta cirka 3 sekunder tills temperaturvisningen återställs. Därmed är funktionen aktiverad.

TIMER OFF (automatisk avstängning)

Funktionen TIMER OFF är användbar till exempel för att stänga av apparaten automatiskt efter att du har gått till sängs.

Exempel

Följ anvisningarna nedan för att ställa in automatisk avstängning om 10 timmar.

1. Tryck på TIMER OFF. Fjärrkontrollens display visar senaste inställda avstängningsfördröjning samt indikeringen h.
2. Tryck på knappen TIMER OFF upprepade gånger tills 10h visas på fjärrkontrollens display.
3. Vänta cirka 3 sekunder tills temperaturvisningen återställs. Därmed är funktionen aktiverad.

AUTOMATISK START OCH AVSTÄNGNING

(igång → avstängning → start)

Den här funktionen är användbar till exempel för att stänga av apparaten efter att du gått till sängs och starta den igen innan du stiger upp.

Exempel

Följ anvisningarna nedan för att ställa in automatisk avstängning om 2 timmar och automatisk start om 10 timmar.

1. Tryck på TIMER OFF.
2. Tryck på knappen TIMER OFF upprepade gånger tills 2.0h visas på fjärrkontrollens display.
3. Tryck på TIMER ON.
4. Tryck på knappen TIMER ON upprepade gånger tills 10h visas på fjärrkontrollens display.
5. Vänta cirka 3 sekunder tills temperaturvisningen återställs.

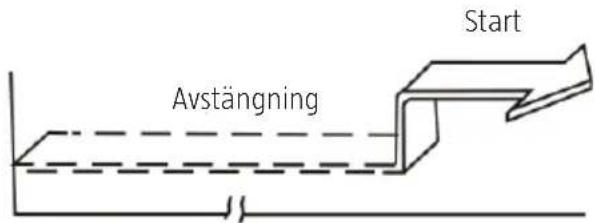

(avstängd → start → avstängning)

Den här funktionen är användbar till exempel för att starta apparaten innan du stiger upp och stänga av den efter att du har lämnat huset.

Exempel

Följ anvisningarna nedan för att ställa in automatisk start om 2 timmar och automatisk avstängning om 5 timmar.

1. Tryck på TIMER ON.
2. Tryck på knappen TIMER ON upprepade gånger tills 2.0h visas på fjärrkontrollens display.
3. Tryck på TIMER OFF.
4. Tryck på knappen TIMER OFF upprepade gånger tills 5.0h visas på fjärrkontrollens display.
5. Vänta cirka 3 sekunder tills temperaturvisningen återställs.

VIKTIGT! Den åtgärd som inträffar först (TIMER ON eller TIMER OFF) utförs först.

ECONOMY (SLEEP)

• När knappen ECONOMY trycks ned ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med 1 °C eller 1 °F efter 30 minuter.
• Efter ytterligare 30 minuter ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med ytterligare 1 °C eller 1 °F.
• Den nya temperaturen bibehålls under 6 timmar (7 timmar på vissa modeller), varefter den ursprungligen inställda temperaturen återställs.

OBS! På vissa modeller ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med 1 °C respektive 1 °F per timme under 2 timmar. Den nya temperaturen bibehålls under 5 timmar, varefter apparaten stängs av.

OBS! Funktionen ECONOMY/SLEEP är bara tillgänglig i lägena COOL, HEAT och AUTO.

MONTERING

Fig. 5

Fönsterinsats
Min. 67,5 cm

Max. 123 cm

Fönsterinsats
Min. 67,5 cm
Max. 123 cm

• Apparaten ska placeras på plant, stabilt underlag, som klarar apparatens vikt, för att minimera buller och vibration.
• Flytta apparaten på hjulen endast på plant, jämnt underlag. Var försiktig om apparaten flyttas på mattor eller liknande. Försök inte rulla apparaten över föremål.
• Apparaten får endast anslutas till korrekt jordat nätuttag.
• Blockera aldrig apparatens luftintag eller luftutlopp.
• Lämna 30 till 100 cm fritt utrymme runt apparaten för bästa funktion.

MONTERING AV FÖNSTERINSATS

Fönsterinsatsen passar de flesta skjutfönster som öppnas horisontellt eller vertikalt. Viss anpassning kan dock behövas.

Max. respektive min. fönsteröppning framgår av fig. 6 och 7. Fönsterinsatsen säkras med en skruv (fig. 7a).

OBS! Om fönsteröppningen är mindre än fönsterinsatsens minsta längd kan delen med hål i kapas till lämplig längd. Skär aldrig genom hålet i fönsterinsatsen.

MONTERING I SKJUTFÖNSTER SOM ÖPPNAS VERTIKALT (TILLVAL)

Skumgummitätning

1. Kapa den självhäftande skumgummitätningen till lämplig längd och fäst den på den nedre fönsterkarmen (fig. 8).
2. Passa in fönsterinsatsen mot den nedre fönsterkarmen. Anpassa fönsterinsatsens längd till fönstret. Kapa fönsterinsatsen om fönstrets bredd är mindre än 67 cm.
3. Öppna fönstret och placera fönsterinsatsen på den nedre fönsterkarmen (fig. 9).
4. Kapa den självhäftande skumgummitätningen till lämplig längd och fäst den på fönsterinsatsens överkant (fig. 10).
5. Stäng fönstret så att det trycks stadigt mot fönsterinsatsen.
6. Kapa skumgummitätningen till lämplig längd och täta spalten mellan fönsterhalvorna (fig. 11).

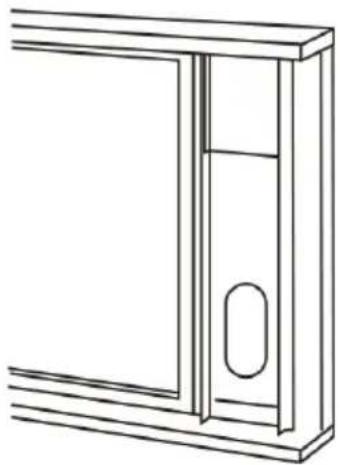

MONTERING I SKJUTFÖNSTER SOM ÖPPNAS HORIZONTELLT (TILLVAL)

Skumgummitätning A (självhäftande)

Fig. 13

Fig. 14

1. Kapa den självhäftande skumgummitätningen till lämplig längd och fäst den på fönsterkarmen (fig. 12).
2. Passa in fönsterinsatsen mot fönsterkarmen. Anpassa fönsterinsatsens längd till fönstret. Kapa fönsterinsatsen om fönstrets höjd är mindre än 67 cm.
3. Öppna fönstret och placera fönsterinsatsen på fönsterkarmen (fig. 13).
4. Kapa den självhäftande skumgummitätningen till lämplig längd och fäst den på fönsterinsatsens kant (fig. 14).
5. Stäng fönstret så att det trycks stadigt mot fönsterinsatsen.
6. Kapa skumgummitätningen till lämplig längd och täta spalten mellan fönsterhalvorna (fig. 15).

MONTERING AV UTLOPPSSLANG

Fig. 16a

Fig. 16b

Fig. 17

Fig. 18

Utloppsslang och adapter ska monteras, om så behövs för det aktuella driftläget.

COOL, HEAT (värmepump) eller AUTO	Monterad
FAN, DEHUMIDIFY eller HEAT(elvärme)	Inte monterad

1. Montera adapter B och adapter I på utloppsslangen (fig. 16a eller 16b). Montera fönsterinsatsen enligt anvisningarna ovan.
2. Haka fast utloppsslangens anslutning i fästet på luftutloppet och för den nedåt i pilens riktning (fig. 17).

UTLOPPSSLANGEN KAN DRAS GENOM VÄGG

(gäller ej för inte apparater utan adapter A, expanderplugg och träskruv som tillbehör).

1. Ta upp ett hål i väggen. Montera utloppsadapter A på väggens utsida med 4 st. expanderpluggar och träskruvar (fig. 18). Dra åt ordentligt.
2. Anslut utloppsslangen till utloppsadapter A.

OBS!

• Montera adapterlocket över hålet när apparaten inte används.
• Utloppsslangen kan dras ut till lämplig längd för den aktuella installationen, men bör vara så kort som möjligt.

VIKTIGT!

• Böj inte utloppslangen för kraftigt (fig. 19).
- Kontrollera att det inte finns några hinder inom 50 cm från luftutloppen, annars fungerar inte utloppssystemet korrekt

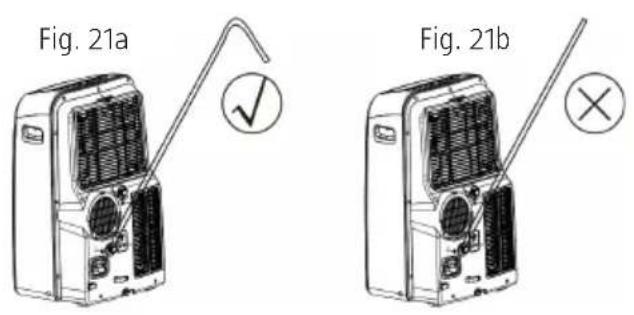

MONTERING AV DRÄNERING

- I avfuktningsläge, avlägsna den övre dräneringspluggen på apparatens baksida och anslut dräneringsslangen (ingår ej). Använd 3/4" slang med 5/8" anslutning med utvändig gänga. För modeller utan dräneringsanslutning, anslut dräneringsslangen till hålet. Dra slangen till lämpligt avlopp (fig. 20a).

- I värmepumpsläge, avlägsna den nedre dräneringspluggen på apparatens baksida och anslut dräneringsslangen (ingår ej). Använd 3/4" slang med 5/8" anslutning med invändig gånga. För modeller utan dräneringsanslutning, anslut dräneringsslangen till hålet. Dra slangen till lämpligt avlopp (fig. 20b). OBS! Kontrollera att slangen och anslutningen är täta. Se till att slangen inte är vikt eller klämd. Dra slangen till lämpligt avlopp och se till att slangens ände är riktad nedåt (fig. 20a, 20b, 21a). Rikta aldrig slangens ände uppåt (fig. 21b).

- När vattennivån i bottentråget när angiven nivå avger apparaten 8 ljudsignaler och displayen visar P1. Luftkonditionering/avfuktning avbryts, men fläkten fortsätter att arbeta.

- Flytta försiktigt apparaten till lämpligt avlopp, ta ut bottendräneringspluggen och låt vattnet rinna ut (fig. 22). Sätt tillbaka bottendräneringspluggen och starta apparaten. Indikeringen P1 försvinner från displayen. Kontakta återförsäljaren om felet kvarstår.

OBS! Glöm inte att sätta tillbaka bottendräneringspluggen innan apparaten startas.

HANDHAVANDE

KYLDRIFT

• Tryck upprepade gånger på knappen MODE tills indikeringslampan COOL tänds.
• Ställ in önskad rumstemperatur (börtemperatur) med knapparna + och -. Temperaturen kan ställas in från 17 till 30 °C eller från 62 till 88 °F.
• Tryck på knappen FAN SPEED för att ställa in fläktvarvtalet.

VÄRMEDRIFT (INTE PÅ MODELLER MED ENDAST KYLNING)

• Tryck upprepade gånger på knappen MODE tills indikeringslampan HEAT tänds.
• Ställ in önskad rumstemperatur (börtemperatur) med knapparna + och -. Temperaturen kan ställas in från 17 till 30 °C eller från 62 till 88 °F.
• Tryck på knappen FAN SPEED för att ställa in fläktvarvtalet. På vissa modeller kan fläktvarvtalet inte ställas in i läge HEAT.

LÄGE DRY

• Tryck upprepade gånger på knappen MODE tills indikeringslampan DRY tänds.
• I detta läge går det inte att ställa in börtemperatur eller fläktvarvtal. Fläktmotorn arbetar med lågt varvtal.
• Håll dörrar och fönster stängda för bästa avfuktningsfunktion.
• Dra inte ut slangen genom fönstret.

LÄGE AUTO

• I läge AUTO körs apparaten i kyl- eller värmedrift (inte på modeller med endast kylning) eller endast fläktdrift, beroende på rumstemperatur och inställd börtemperatur.
• Apparaten håller automatiskt rumstemperaturen nära den inställda börtemperaturen.
• I läge AUTO går det inte att ställa in fläktvarvtalet.

OBS! I läge AUTO lyser både indikeringslampan för läge AUTO och indikeringslampan för det aktuella driftläget.

LÄGE FAN

• Tryck upprepade gånger på knappen MODE tills indikeringslampan FAN tänds.
• Tryck på knappen FAN SPEED för att ställa in fläktvarvtalet. Det går inte att ställa in temperaturen.
• Dra inte ut slangen genom fönstret.

LÄGE TIMER

• När apparaten är igång aktiveras inställning av avstängningsfördröjning när knappen TIMER trycks ned. Indikeringslampan TIMER OFF tänds. Ställ in önskad avstängningsfördröjning med knapparna + och -. Tryck en gång till på knappen TIMER inom 5 sekunder för att aktivera inställning av startfördröjning. Indikeringslampan TIMER ON tänds. Ställ in önskad startfördröjning med knapparna + och -.
• När apparaten är avstängd aktiveras inställning av startfördröjning när knappen TIMER trycks ned. Tryck en gång till på knappen TIMER inom 5 sekunder för att aktivera inställning av avstängningsfördröjning
• Håll knappen + eller - intryckt för att ändra tiden, i steg om 0,5 timme upp till 10 timmar och i steg om 1 timme från 10 till 24 timmar. Styrsystemet räknar ned tiden till start/avstängning.
• Om inga knappar trycks ned på 5 sekunder återgår displayen automatiskt till att visa aktuell temperaturinställning.
• Du kan när som helst avbryta nedräkningen till start/avstängning genom att stänga av eller starta apparaten eller genom att ställa in tiden 0,0.
• Timerfunktionen avbryts också om fel E1, E2, E3 eller E4 uppträder.

LÄGE SLEEP/ECO

När den här knappen trycks ned ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med 1 °C eller 1 °F efter 30 minuter. Efter ytterligare 30 minuter ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med ytterligare 1 °C eller 1 °F. Den nya temperaturen bibehålls under 7 timmar, varefter den ursprungligen inställda temperaturen återställs. Därmed avslutas läge Sleep/Eco och apparaten arbetar med de ursprungliga inställningarna.

OBS! Detta läge kan inte användas i läge FAN eller DRY.

ÖVRIGA FUNKTIONER

AUTOMATISK ÅTERSTART (VISSA MODELLER)

När strömförsörjningen återställs efter strömavbrott startar apparaten om med den tidigare inställda funktionen.

STARTFÖRDRÖJNING 3 MINUTER

När apparaten stoppats kan den inte startas förrän efter 3 minuter. Detta är en skyddsfunktion och är helt normalt. Apparaten startas automatiskt efter 3 minuter.

INSTÄLLNING AV LUFTRIKTNING

Luftriktaren ställd in automatiskt för önskad luftriktning.

• När apparaten startas öppnas luftriktaren helt. Tryck på knappen SWING på manöverpanelen eller fjärrkontrollen för att aktivera automatisk svängning.
• Luftriktaren svänger automatiskt upp och ned.
• Försök inte flytta luftriktaren manuellt.
• Tryck på knappen SWING igen för att stoppa svängningen vid önskad luftriktarinställning.

Automatisk svängning

Fig. 23

Fig. 24

Fig. 25

ALLMÄNT UNDERHÅLL OCH SKÖTSEL

• Stäng av apparaten och dra ut sladden före rengöring och/eller underhåll.
• Använd inte starka kemikalier, rengöringsmedel eller lösningsmedel.
• Häll eller spola inte vatten på apparaten – risk för elolycksfall.
• Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad personal, för att undvika fara.

LUFTFILTER

- Rengör luftfiltret minst varannan vecka för bästa funktion.

DEMONTERING

- Apparaten har två filter. Dra det övre filtret i pilens riktning och fäll ned (fig. 23). Demontera det nedre filtret genom att lossa skruven och ta ut filtret (fig. 23).

RENGÖRING

- Tvätta försiktigt filtren med varmt vatten och milt rengöringsmedel. Skölj och låt lufttorka.

MONTERING

- Montera filtren genom att följa anvisningarna ovan i omvänd ordning (fig. 24).

HÖUE

- Rengör höljet med en mjuk trasa fuktad med milt rengöringsmedel och torka torrt.

• Avlägsna dräneringspluggen på apparatens baksida och anslut en slang. Dra slangen till lämpligt avlopp (fig. 20 och 21).
• Avlägsna den nedre dräneringspluggen så att bottentråget töms (fig. 22).
• Låt apparaten gå i läge FAN i 6 timmar i ett varmt rum, så att apparaten torkar invändigt, för att minska risken för mögelbildning.
• Stäng av apparaten, dra ut sladden och häng upp sladd och stickpropp i hållarna på baksidan (fig. 25). Ta ut batterierna ut fjärrkontrollen.
• Rengör och sätt tillbaka luftfiltren.

FELSÖKNING

PROBLEM MÖJLIG ORSAK ÅTGÄRDER

Apparaten startar inte när strömbrytaren trycks ned.	Felkod P1 (fullt bottentråg) visas på displayen).	⇒	Töm bottentråget.
	Rumstemperaturen är lägre (kyldrift) eller högre (värmedrift) än inställd börtemperatur.	⇒	Ändra inställd börtemperatur.
Apparaten kyler inte tillräckligt.	Fönster eller dörrar är öppna.	⇒	Stäng alla dörrar och fönster.
	Värmekällor i rummet.	⇒	Avlägsna om möjligt värmekällorna.
	Utloppsslang blockerad eller inte ansluten.	⇒	Anslut slangen och dra den så att den fungerar korrekt.
	För hög inställd börtemperatur.	⇒	Ställ in lägre börtemperatur.
	Luftfilter igensatt.	⇒	Rengör luftfiltret.
Buller eller vibration. Underlaget är ojämnt eller lutar.		⇒	Placera apparaten på plant, horison-tellt underlag.
Gurglande ljud. Orsakas av köldmediet i apparaten.		⇒	Detta är helt normalt.
Apparaten stängs av vid värmedrift.	Överhettningsskyddet löser ut vid utgående lufttemperatur högre än 70 °C.	⇒	Låt apparaten svalna och starta igen.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

SIKKERHETSANVISNINGER
