BRUKSANVISNING SCT109SG8 SMEG

1. FÖRESKRIFTER FÖR ANVÄNDNING.... 112
2. SÄKERHETSANVISNINGAR.... 114
3. OMSORG OM MILJÖN 116
4. LÄR KÄNNA DIN UGN 117
5. TILLGÄNGLIGA TILLBEHÖR 118
6. ANVÄNDNING AV UGNEN.... 122
7. TILLAGNING MED UGNEN....136
8. RENGÖRING OCH UNDERHÅLL 145
9. SÄRSKILT UNDERHÅLL 154
10. INSTALLATION AV APPARATEN 160

ANVISNINGAR TILL ANVÄNDAREN: indikerar användningsråd, beskrivning av kontroller, korrekta åtgärder för rengöring och underhåll av apparaten.

ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för en kvalificerad tekniker som ska utföra installationen, driftsättningen och apparatens provkörning.

1. FÖRESKRIFTER FÖR ANVÄNDNING

DENNA HANDBOK UTGÖR EN DEL AV APPARATEN. DEN SKA FÖRVARAS I SIN HELHET OCH VARA LÄTT TILLGÄNGLIG UNDER HELA APPARATENS LIVSTID. MAN UPPMANAS ATT LÄSA DENNA HANDBOK OCH ALLA DESS INSTRUKTIONER GRUNDLIGT INNAN MAN TAR APPARATEN I BRUK. INSTALLATIONEN SKA UTFÖRAS AV BEHÖRIG PERSONAL OCH I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR BRUK I HUSHÅLL OCH ÖVERENSSTÄMMER MED KRAVEN I GÄLLANDE EU-DIREKTIV. APPARATEN HAR TILLVERKATS FÖR FÖLJANDE FUNKTION: TILLAGNING AV MAT. ALL ANNAN ANVÄNDNING ANSES OTILLBÖRLIG. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID EN ANVÄNDNING SOM EJ ANGES HÄR.

OM APPARATEN SKA INSTALLERAS PÅ BÅT ELLER I HUSVAGN SKA DEN INTE ANVÄNDAS SOM RUMSUPPVÄRMARE.

ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM.

DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DETTA DIREKTIV INNEHÅLLER EU-NORMERNA FÖR INSAMLING OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING.

TÄCK INTE ÖVER ÖPPNINGAR ELLER VENTILATIONS- OCH VÄRMESPRIDNINGSSPRINGOR.

MAN SKA INTE STÖDJA SIG MOT ELLER SITTA PÅ APPARATENS LUCKA NÄR DENNA ÄR ÖPPEN.

IDENTIFIKATIONSDEKALEN MED TEKNISKA DATA, SERIENUMMER OCH MÄRKNING SITTER VÄL SYNLIG PÅ APPARATEN. DEKALEN FÄR ALDRIG AVLÄGSNAS.

INNAN APPARATEN TAS I BRUK SKA MAN AVLÄGSNA ALL SKYDDSFILM FRÅN DESS UTSIDA OCH INSIDA.

VAR NOGA ATT INGA FÖREMÅL FASTNAR I UGNENS LUCKA.

APPARATENS INSIDA BLIR MYCKET VARM UNDER ANVÄNDNING. MAN REKOMMENDERAS STARKT ATT ANVÄNDA SÄRSKILDA VÄRMETÅLIGA HANDSKAR VID ALL KONTAKT MED UGNEN.

UNDVIK SÅ LÅNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA.

ANVÄND VANLIGA ICKE-SLIPANDE PRODUKTER OCH EVENTUELLT VERKTYG AV TRÄ ELLER PLAST. SKÖLJ OMSORGSFULLT OCH EFTERTORKA MED EN MJUK TRASA ELLER EN MIKROFIBERTRASA.

LÄT INGA MATRESTER SOM INNEHÄLLER SOCKER (T.EX. SYLT) TORKA FAST INNE I UGNEN. UGNENS EMALJBELÄGGNING KAN SKADAS OM RESTERNA FÄR SITTA KVAR FÖR LÄNGE

ANVÄND INTE KÖKSKÄRL ELLER BEHÄLLARE I PLASTMATERIAL. DE HÖGA TEMPERATURERNA INNE I UGNEN KAN SMÄLTA SÄDANT MATERIAL OCH ORSAKA SKADOR PÅ APPARATEN.

ANVÄND INTE STÄNGDA LÄDOR ELLER BEHÄLLARE I APPARATEN. UNDER TILLAGNINGEN KAN ÖVERTRYCK SKAPAS INNE I BEHÄLLAREN VILKET LEDER TILL EXPLOSIONSRISK.

LÄMNA INTE APPARATEN OÖVERVAKAD UNDER TILLAGNING SOM KAN FRIGÖRA FETTER ELLER OJJOR.

RISK FÖRELIGGER ATT FETTER OCH OJJOR ANTÄNDS.

TÄCK INTE ÖVER UGNENS BOTTEN MED ALUMINIUMFOLIE ELLER STANNIOL OCH STÖD INTE KASTRULLER ELLER PLÅTAR PÅ DEN UNDER TIDEN EN TILLAGNING PÅGÅR FÖR ATT UNDVIKA ATT DEN EMAJERADE YTAN SKADAS.

OM YTORNA FORTFARANDE ÄR MYCKET VARMA EFTER EN TILLAGNING SKA MAN INTE HÄLLA VATTEN DIREKT PÅ PLÅTARNA. VATTENÅNGAN KAN ORSAKA ALLVARLIGA BRÄNNSKADOR OCH SKADOR PÅ DE EMALJERADE YTORNA.

ALL TILLAGNING SKA GÖRAS MED LUCKAN STÄNGD.

2. SÄKERHETSANVISNINGAR

SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM SÄKERHETSFÖRESKRIFTER FÖR GAS- OCH ELAPPARATUR SAMT VENTILATIONSKRAV.

I DITT INTRESSE OCH FÖR DIN SÄKERHET ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALL ELEKTRISK APPARATUR SKA UTFÖRAS AV BEHÖRIG PERSONAL I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. VÅRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE ARBETE.

URKOPPLING AV GAS- OCH ELAPPARATER SKA ALLTID UTFÖRAS AV FACKKUNNIG PERSONAL.

INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET.

INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÅLLSARBETEN SKA MAN FÖRSÄKRA SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET.

NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN. DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I KABELN.

OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT.

ELSYSTEMET SKA UTAN UNDANTAG JORDAS ENLIGT GÄLLANDE SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.

OMEDELBART EFTER INSTALLATIONEN SKA MAN GÖRA EN KORT PROVKÖRNING AV APPARATEN, I ENLIGHET MED DE ANVISNINGAR SOM ANGES LÄNGRE FRAM. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS BORT FRÅN ELNÄTET. KONTAKTA DÄREFTER NÄRMASTE SERVICEVERKSTAD. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN.

SÄTT ALDRIG IN BRÄNNBARA FÖREMÅL I UGNEN: DE KAN ANTÄNDAS OCH FÖRORSAKA BRAND.

APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. UNDVIK ATT KOMMA I KONTAKT MED VÄRMEELEMENTEN INNE I UGNEN.

ANVÄNDNINGEN AV DENNA APPARAT ÄR INTE TILLÄTEN FÖR PERSONER (INKLUSIVE BARN) MED NEDSATT FYSISK ELLER MENTAL FÖRMÅGA ELLER BRISTFÄLLIG ERFARENHET AV ANVÄNDNINGEN AV ELEKTRISKA APPARATER, SÅVIDA DE INTE ÄR ÖVERVAKADE ELLER INSTRUERADE AV VUXNA SOM HAR ANSVAR FÖR DERAS SÄKERHET.

LÄT INTE BARN NÄRMA SIG APPARATEN UNDER TIDEN DEN ÄR IGÅNG OCH LÄT DEM INTE HELLER LEKA MED DEN.

FÖR INTE IN SPETSIGA METALLFÖREMÅL (BESTICK ELLER VERKTYG) I APPARATENS SPRINGOR.

ANVÄND INTE ÄNGA FÖR ATT RENGÖRA APPARATEN. ÅNGAN KAN KOMMA ÅT DE ELEKTRISKA DELARNA OCH SKADA DEM SAMT ORSAKA KORTSLUTNING.

UTFÖR INGA ÄNDRINGAR PÅ APPARATEN.

ANVÄND INTE PRODUKTER I SPRAYFORM I NÄRHETEN AV HUSHÅLLSMASKINEN NÄR DENNA ÄR IGÅNG. ANVÄND INTE PRODUKTER I SPRAYFORM PÅ APPARATEN SÅ LÄNGE DEN FORTFARANDE ÄR VARM.

Tillverkaren avsäger sig allt ansvar för person- eller sakskador som orsakats av ett nonchalerande av ovanstående föreskrifter, av ingrepp på utrustningen eller av användande av annat än originalreservdelar.

3. OMSORG OM MILJÖN

För emballeringen av våra produkter används ej förorenande material som därmed är kompatibla med miljön och återvinningsbara. Vi ber er att samarbeta genom att sörja för en korrekt kassering av emballaget. Fråga efter adresser till återvinningsstationer hos återförsäljaren eller hos lokala behöriga organisationer.

Lämna inte emballaget eller delar därav utan att ha uppsikt över det. Delar av emballaget, i synnerhet plastpåsar, utgör en kvävningsrisk för barn.

Man ska även sörja för en korrekt kassering av sin gamla apparat.

Viktigt: lämna in apparaten till närmaste återvinningsstation med behörighet för insamling av hushållsmaskiner. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material.

Innan man kasserar sin gamla apparat ska man avlägsna alla luckor och låta falsarna vara kvar i användningsläge och därmed undvika att lekande barn av misstag blir instängda i apparaten. Kapa även av och avlägsna nätkabeln tillsammans med stickkontakten.

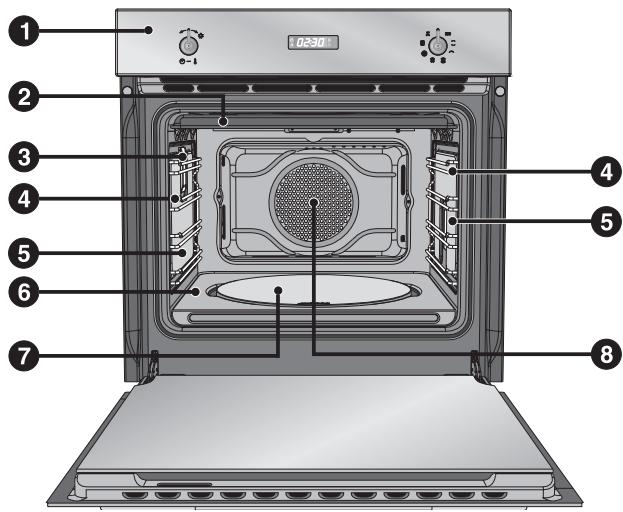

4. LÄR KÄNNA DIN UGN

1 Kontrollpanel
2 Övre skydd
3 Lampor
4 Stödram för galler och plåtar
5 Plattor med automatisk rengöring
6 Nedre botten (endast på vissa modeller)
7 Utrymme för pizzasten eller lock (endast på vissa modeller)
8 Ugnsfläkt

5. TILLGÄNGLIGA TILLBEHÖR

OBS:

Alla tillbehör finns inte på alla modeller.

Galler: används som stöd för ugnformar vid tillagning.

Galler för ugnsplåt: placeras ovanför ugnsplåten och används vid tillagning av mat som kan droppa.

Ugnsplåt: används för att samla upp fett från mat på gallret ovanför.

Djup ugnsplåt: används till mjuka kakor, pizzor och andra bakverk.

Pizzasten: särskilt utformad för tillagning av pizza och liknande rätter.

Pizzaspade: används för att enkelt föra in pizzor på pizzastenen i ugnen.

Lock till pizzasten: används för att täcka över pizzastenen när denna inte används.

• Tillbehör på begäran:
  Man kan beställa originaltillbehör, extra eller medföljande, via de behöriga serviceverkstäderna.
• Använd endast originaltillbehör från SMEG.

5.1 Användning av gallret och plåten

Gallren och plåtarna är utrustade med en säkerhetsspärr som förhindrar att de tas ut av misstag. För ett korrekt införande av gallret eller plåten ska man kontrollera att spärren är vänd nedåt (enligt vad som visas på bilden intill).

För att ta ut gallret eller plåten ska man lyfta det/den lätt fram.

Den mekaniska spärren ska alltid vara vänd mot ugnens baksida.

För in gallren och plåtarna helt i ugnen, tills de stannar.

5.2 Användning av stödgallret

Stödgallret sätts i plåten (enligt vad som visas på bilden).

På detta sätt kan man samla upp det fett som frigörs under tillagningen och därmed separera det från maten som tillagas.

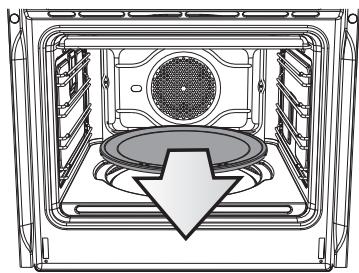

5.3 Användning av pizzastenen (endast på vissa modeller)

Med kall ugn tar man bort det cirkelformade locket från ugnsbotten (se bilden) och sätter in pizzastenen.

Se till att stenen förs in korrekt i det avsedda utrymmet.

Vid tillagning ska man använda den

särskilda funktionen för pizza

Använd inte pizzastenen på annat sätt än vad som anges. Använd den t.ex. aldrig på gas- eller glaskeramikhällar eller i ugnar som inte är utformade för syftet.

Om man vill smaksätta pizzan med olja är det lämpligast att göra det efter att man tagit ut pizzan ur ugnen eftersom eventuella oljefläckar på pizzastenen kan äventyra dess utseende och funktion.

Om man har en modell med pizzasten men inte använder stenen ska man täcka över ugnens botten med medföljande lock.

5.4 Användning av pizzaspaden (endast på vissa modeller)

Man ska alltid hålla pizzaspaden i handtaget i trä när man sätter in och tar ut mat ur ugnen.

Man rekommenderas att strö ut lite mjöl på stålytan för att undvika att maten, som är fuktig, fastnar på stålet.

6. ANVÄNDNING AV UGNEN

6.1 Innan man använder apparaten

• Avlägsna eventuella etiketter (förutom dekalen med tekniska data) från plåtarna, dryppannorna och insidan av ugnen.
• Avlägsna eventuell skyddsfilm från apparatens utsida och insida, liksom från tillbehör som t.ex. plåtar, dryppannor, pizzasten och bottenlock.
• Innan man använder apparaten för första gången ska man avlägsna alla tillbehör från ugnens insida och rengöra dem enligt vad som anges i kapitel "8. RENGÖRING OCH UNDERHÅLL".

Värm upp den tomma apparaten till maximal temperatur i syfte att avlägsna eventuella rester från tillverkningen som kan ge maten en otrevlig lukt.

6.2 Allmän beskrivning

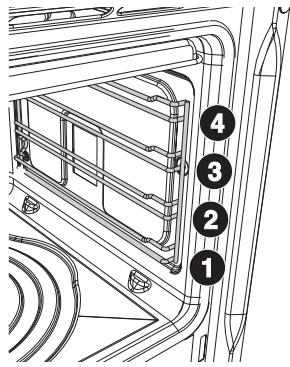

6.2.1 Isättningsfalsar

Ugnen har 4 falsar för placering av plåtar och galler på olika höjd. Isättningshöjderna avses nerifrån och upp (se bilden).

6.2.2 Avkylningssystem

Apparaten är försedd med ett avkylningssystem som aktiveras då en tillagning sätts igång. Fläkten ger en normal luftström som kommer ut över ugnsluckan. Det kan hända att denna luftström fortsätter en kort stund efter det att ugnen har stängts av.

6.2.3 Invändig ugnslampa

Ugnslamporna tänds när man öppnar luckan (endast på vissa modeller) eller väljer någon av funktionerna,

undantaget ECO P, P och (där de förekommer).

6.3 Varningar och allmänna råd vid användning

	All tillagning ska göras med ugnsluckan stängd.
	Täck inte ugnens botten med aluminiumfolie eller stanniol och ställ inte heller plåtar eller grytor på ugnens botten under tillagningen eftersom detta kan skada emaljbeläggningen. Om man ska använda bakplåtspapper o.s.v. ska det placeras så att det inte blockerar varmluftscirkulationen inne i ugnen.
	För en optimal tillagning rekommenderas man att placera rätterna mitt på gallret.
	För att förhindra att eventuell ånga inne i ugnen ger problem bör luckan öppnas i två steg: först till hälften (ca. 5 cm) i ca. 4 - 5 sekunder och sedan helt och hållet. När man kontrollerar eller rör om i maten bör man ha ugnsluckan öppen så kort tid som möjligt för att förhindra att ugnstemperaturen sjunker och att tillagningen av maten därmed försämras.
	Man rekommenderas att inte lämna kvar maten lång tid i ugnen efter det att tillagningen slutförts för att undvika att det bildas för mycket kondens på insidan av ugnsluckans glas.

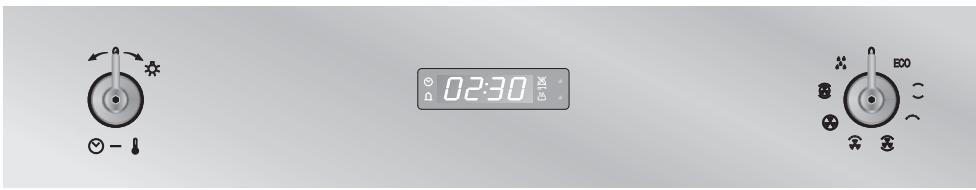

6.4 Beskrivning av kontrollerna på frontpanelen

Alla apparatens kontrollknappar och vred är grupperade på frontpanelen.

Vred för val av temperatur

Med hjälp av detta vred kan man: ställa in tiden, välja temperatur och tillagningstid samt ställa in programmerad tillagning. (Vred för temperaturinställning)

Vred

för val av funktion

Med hjälp av detta vred kan man välja en funktion eller stänga av ugnen.

(Vred för val av funktion)

Modell med multifunktion

Vid programmerad tillagning visas den tid som återstår av tillagningen alternativt det klockslag den ska sluta mitt på displayen; i annat fall visas aktuellt klockslag.

Under tillagningen visas den tillagningstemperatur som ställts in för vald funktion.

Modell med Pyrolys

Symbolerna som sitter vid sidan om displayen tänds för att signalera:

Om den blinkar är den i inställningsläge, om den lyser med ett fast sken är den i visningsläge.

Timer med minuträknare aktiverad.

Tidsinställd tillagning med fördröjd start aktiverad.

Barnspärren aktiverad (se 6.10 Undermeny).

Tidsinställd tillagning aktiverad.

6.5 Funktionslägen

Denna apparat har utformats med två olika funktionslägen.

Läge STANDBY: aktiveras när vredet för val av funktion är placerat vid symbolen "0". Apparaten visar aktuellt klockslag.

Läge ON: aktiveras när man vrider vredet för val av funktion till någon av funktionerna. På displayen visas den inställda temperaturen eller texten "PYRO", om självrengöringsprogrammet pågår.

6.6 Första användningstillfället

Vid det första användningstillfället, eller efter ett strömavbrott, blinkar symbolen

00:00 på ugnens display. Klockslaget måste ställas in för att det ska gå att starta en tillagning.

Vrid vredet för val av temperatur åt höger eller vänster för att ändra den tid som visas.

Vrid och håll kvar vredet för att snabbare hitta rätt klockslag.

(Vred för temperaturinställning)

Några sekunder efter den senaste ändringen lyser klockslaget med ett fast sken och kolontecknet som separerar timmarna och minuterna blinkar för att ange att räkningen startas.

Det kan bli nödvändigt att ändra klockslaget, t.ex. vid övergång från sommartid till vintertid. I sådant fall håller man vredet för val av temperatur vridet åt höger eller vänster tills värdet ändras.

6.7 Val av en tillagningsfunktion

För att välja en tillagningsfunktion vrider man vredet för val av funktion åt höger eller vänster.

(Vred för val av funktion)

När önskad funktion har valts påbörjar ugnen tillagningen vid den förinställda temperaturen. Tillagningen föregås av en uppvärmningsfas som gör att ugnen snabbare när tillagningstemperaturen.

Denna fas signaleras av att symbolen blinkar. När föruppvärmningen är klar lyser symbolen med fast sken och en ljudsignal hörs för att signalera att maten kan sättas in i ugnen.

Specialfunktionerna för upptining och jäsning aktiveras med samma symbol

Se “7.4 Funktioner för jäsning och upptining” för mer information.

Man kan närsomhelst avbryta en tillagning genom att vrida vredet för val av funktion till symbolen "0".

6.7.1 Ändring av förinställd temperatur

Den förinställda temperaturen för varje funktion kan ändras utifrån användarens önskemål.

Vrid när som helst under tillagningen vredet för val av temperatur åt höger eller vänster för att öka respektive minska tillagningstemperaturen med fem grader åt gången. (vrid och håll kvar vredet för en snabbare ökning eller minskning).

(Vred för temperaturinställning)

6.8 Användning av minuträknaren

Varning: minuträknaren avbryter inte tillagningen. Den meddelar bara när de inställda minuterna har gått.

Timern med minuträknare kan aktiveras i alla apparatens lägen. När man trycker in vredet för val av temperatur lyser siffrorna 0000 med ett fast sken och symbolen blinkar på displayen.

Vrid vredet åt höger eller vänster för att ställa in minuterna mellan (00:01 och 04:00).

Några sekunder efter att tillagningstiden har valts slutar symbolen 🔒 att blinka och därefter börjar nedräkningen.

Välj nu önskad tillagningsfunktion och vänta tills ljudsignalen meddelar att tiden har gått.

Tryck in vredet för val av temperatur för att stänga av ljudsignalen; om man vrider vredet till höger eller vänster kan man välja en extra tid.

(Vred för temperaturinställning)

(Vred för temperaturinställning)

(Vred för temperaturinställning)

Om minuträknaren har ställts in i STANDBY-läge förblir räkningen aktiverad om man startar ugnen i ON-läge (val av en tillagning).

6.8.1 Ändring av data som ställts in

När nedräkningen påbörjats trycker man in vredet för val av temperatur. Symbolen börjar blinka.

(Vred för temperaturinställning)

Vrid vredet åt höger eller vänster för att ändra den tillagningstid som ställts in. Symbolen slutar att blinka några sekunder efter den senaste ändringen och nedräkningen börjar om från det nya värdet.

6.9 Programmerad tillagning

6.9.1 Halvautomatisk tillagning

Med halvautomatisk tillagning avses den funktion som gör det möjligt att påbörja en tillagning och avsluta den efter en viss tid (som ställs in av användaren), varefter ugnen automatiskt stängs av.

Välj en tillagningsfunktion enligt vad som anges i avsnitt 6.7 Val av en tillagningsfunktion.

Tryck på vredet för val av temperatur två gånger. Siffrorna 00:00 och symbolen 1111, blinkar på displayen.

(Vred för temperaturinställning)

Vrid vredet åt höger eller vänster för att ställa in tillagningsminuterna till mellan 00:01 och 12:59 (vrid och håll kvar vredet för en snabbare ökning eller minskning).

(Vred för temperaturinställning)

Några sekunder efter att tillagningstiden har valts slutar symbolen att blinka och därefter börjar den halvautomatiska tillagningen. När den slutförts visas texten STOP.

Tillagningen avbryts och en ljudsignal aktiveras; tryck in vredet för val av temperatur för att stänga av signalen.

(Vred för temperaturinställning)

För att förlänga tillagningen i manuellt läge (om maten inte är färdig) ska man på nytt trycka in vredet för val av temperatur. Ugnen återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare.

(Vred för temperaturinställning)

För att stänga av apparaten vrider man vredet för val av funktion till symbolen "0".

(Vred för val av funktion)

Ändring av data som ställts in

Man kan ändra tiden för den halvautomatiska tillagningen när den väl har börjat.

När symbolen ...... lyser med fast sken och ugnen är i tillagningsläge trycker man på vredet för val av temperatur.

(Vred för temperaturinställning)

Symbolen 🐎börjar blinka och genom att vrida vredet åt höger eller vänster kan man ändra den tillagningstid som ställts in.

(Vred för temperaturinställning)

6.9.2 Automatiska tillagningar

Med automatisk tillagning avses den funktion som gör det möjligt att avsluta en tillagning vid en bestämd tid (som ställs in av användaren) varefter ugnen automatiskt stängs av.

Välj en tillagningsfunktion enligt vad som anges i avsnitt "6.7 Val av en tillagningsfunktion".

Tryck på vredet för val av temperatur två gånger.

Siffrorna 00:00 och symbolen , blinkar på displayen.

(Vred för temperaturinställning)

Vrid vredet åt höger eller vänster för att ställa in tillagningsminuterna till mellan 00:01 och 12:59 (vrid och håll kvar vredet för en snabbare ökning eller minskning).

(Vred för temperaturinställning)

Ett par sekunder efter att man valt önskad tillagningstid slutar symbolen ₁³₂³ att blinka och därefter kan man på nytt trycka på vredet för val av temperatur för att ställa in tiden för tillagningens slut.

(Vred för temperaturinställning)

Vid inställningen av den automatiska tillagningen är det av säkerhetsskäl nödvändigt att först programmera en tillagningstid och därefter klockslaget då tillagningen ska avslutas. Det går inte att bara ställa in klockslaget då tillagningen ska avslutas utan att ange någon tillagningstid.

Symbolen och klockslaget för tillagningens slut visas. För att ändra värdet vrider man vredet åt höger eller vänster.

(Vred för temperaturinställning)

Ett par sekunder efter den senaste tryckningen slutar symbolerna - att blinka och därefter inväntar ugnen starttiden för tillagning.

När tillagningen är klar visas texten STOP, tillagningen avbryts och det hörs en ljudsignal som kan stängas av genom att man trycker på vredet för val av temperatur.

(Vred för temperaturinställning)

För att förlänga tillagningen i manuellt läge (om maten inte är färdig) ska man trycka in vredet för val av temperatur. Ugnen återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare.

(Vred för temperaturinställning)

Ändring av data som ställts in

När symbolerna och lyser med ett fast sken ska man trycka på vredet för val av temperatur. Symbolen börjar att blinka; vrid vredet åt höger eller vänster för att ändra den inställda tiden.

(Vred för temperaturinställning)

Tryck på vredet för val av temperatur igen; symbolen släcks, symbolen börjar blinka och klockslaget för tillagningens slut visas. Genom att vrida vredet åt höger eller vänster kan man flytta fram eller tillbaka tiden för tillagningens slut.

(Vred för temperaturinställning)

Ett par sekunder efter den senaste ändringen lyser symbolerna och med ett fast sken och den automatiska tillagningen återupptas med de nya inställningarna.

(Vred för temperaturinställning)

Efter att man har programmerat tillagningen lyser symbolen för den aktuella funktionen samt symbolerna och innan själva tillagningen startar.

6.10 Undermeny

Apparaten är försedd med en undermeny med hjälp av vilken användaren kan:

• Aktivera eller inaktivera barnspärren.
• Aktivera eller inaktivera läget Show Room (inaktiverar alla värmeelement och lämnar endast frontkontrollpanelen aktiv).
• Aktivera eller inaktivera energisparläget.

Med apparaten i Stand By-läge trycker man in och håller kvar vredet för val av temperatur i minst 5 sekunder.

(Vred för temperaturinställning)

Genom att vrida vredet för val av temperatur åt höger eller vänster kan man ändra status för inställningen (ON / OFF).

(Vred för temperaturinställning)

Tryck på vredet för val av temperatur för att gå till nästa inställning.

(Vred för temperaturinställning)

6.10.1 Läge för barnsäkerhet

Om man aktiverar detta läge blockeras kontrollerna automatiskt efter två minuters ostörd drift och symbolen 📄 tänds.

För att koppla bort spärren tillfälligt under tillagningen ska man hålla vredet för val av temperatur intryckt i 5 sekunder. Två minuter efter den senaste inställningen återaktiveras spärren.

(Vred för temperaturinställning)

Om symbolerna i de tryckkänsliga zonerna trycks in visas texten "BLOC" i två sekunder.

6.10.2 Läge show room (endast för utställning)

Om man aktiverar detta läge fungerar kontrollpanelen medan alla ugnens värmeelement etc. stängs av. För att använda ugnen normalt ska man ställa in detta läge till OFF.

6.10.3 Energisparläge

Genom att aktivera detta läge minskas ugnens strömförbrukning.

HI ; normal effekt - LO ; energisparläge

När man aktiverar energisparläget kan tiderna för föruppvärmning och tillagning bli längre.

7. TILLAGNING MED UGNEN

ECO:

ECO

Kombinationen mellan grillen och det nedre värmeelementet är särskilt rekommenderad vid tillagning på en enda fals med en låg energiförbrukning.

STATISK:

Värmen som kommer ovanifrån och underifrån samtidigt gör systemet lämpligt för att tilllaga särskilda rätter. Den traditionella tillagningen, som även benämns som statisk eller värmestrålande, lämpar sig för att tillaga en rätt åt gången. Idealisk för stekar av alla typer, för bröd och pajer samt för fetare köttsorter som gås eller anka.

GRILL:

Värmen som kommer från grillens värmeelement gör att man kan uppnå utmärkta grillresultat, särskilt med mellantjocka/tunna köttbitar, och i kombination med grillspettet (i förekommande fall) kan man vid slutet av tillagningen erhålla en jämn stekyta. Idealisk för korvar, revbensspjäll och bacon. Denna funktion gör att man kan grilla stora mängder mat och få ett jämnt resultat; gäller i synnerhet kött. (3:e eller 4:e falsen.)

STATISK VENTILERAD:

Fläktens funktion, kombinerad med den traditionella tillagningen, garanterar en jämn stekyta även på komplicerade rätter. Idealisk för kakor och tårtor som även kan gräddas samtidigt på flera nivåer.

(Vid tillagning på flera nivåer rekommenderas man att använda 1:a och 3:e falsen).

VENTILERAD GRILL:

Luften som produceras av fläkten gör att värmen som genereras av grillen blir mjukare och ger en optimal grillning även av tjocka stycken. Idealisk för stora köttbitar (t.ex. fläskstek). Man rekommenderas att använda 3:e falsen.

CIRKELFORMAD:

Kombinationen mellan fläkten och det cirkelformade värmeelementet (som är integrerat i ugnens bakre del) gör att man kan tillaga olika rätter på flera plan så länge de kräver samma temperatur och samma typ av tillagning. Varmluftscirkulationen garanterar en omedelbar och jämn spridning av värmen. Det går till exempel att samtidigt tillaga fisk, grönsaker och kakor (på olika höjd) utan att lukterna och smakerna blandas.

(Vid tillagning på flera nivåer rekommenderas man att använda 1:a och 3:e falsen).

TURBO:

Kombinationen av den ventilerade tillagningen och den traditionella tillagningen gör att man kan tillaga rätterna extremt snabbt och effektivt på flera plan, utan att blanda lukter eller smaker.

Idealisk för stora mängder livsmedel som kräver en intensiv tillagning.

(Vid tillagning på flera nivåer rekommenderas man att använda 1:a och 3:e falsen).

UPPTINING: (se 7.4 Funktioner för jäsning och upptining)

Snabbupptiningen främjas av aktiveringen av den särskilda fläkten och det övre värmeelementet som garanterar en jämn luftfördelning vid en låg temperatur. (Man rekommenderas att använda den 1:a eller 2:a falsen)

JÄSNING: (se 7.4 Funktioner för jäsning och upptining)

Jäsningen främjas av värmen som kommer uppifrån och gör att man kan jäsa degar av alla typer och garanterar ett optimalt resultat på kort tid.

7.1 Råd och anvisningar för tillagning

7.1.1 Allmänna råd

Man rekommenderas att sätta in rätterna i ugnen efter att först ha värmt upp den. Sätt in maten i ugnen först när symbolen 📄 slutar att blinka på displayen och det hörs ett pip-ljud som bekräftar att den inställda temperaturen har nätts.

Vid tillagning på flera nivåer rekommenderas man att använda den ventilerade funktionen ( , , ) för att uppnå en jämn tillagning på alla plan.

I allmänhet kan man inte förkorta tillagningstiderna genom att öka temperaturerna (rätterna kan bli hårt stekta utanpå och förbli råa inuti).

7.1.2 Råd vid tillagning av kött

Tillagningstiderna, speciellt för kött, varierar enligt köttets tjocklek, kvalitet och enligt konsumentens smak.

Man rekommenderas att använda en köttermometer vid tillagning av stekar, eller helt enkelt trycka med en sked på steken. Om den är hård är den klar, annars måste den stekas några minuter till.

7.1.3 Råd vid tillagning av bakverk och kakor

Använd helst bakformar av metall som bättre absorberar värmen.

Temperaturen och tillagningstiden beror på degens kvalitet och konsistens.

Kontrollera om bakverket är gräddat inuti: när tillagningen avslutats sticker man in en tandpetare där bakverket är som högst. Om tandpetaren är torr när man tar ut den är kakan klar.

Om bakverket sjunker ihop när man tar ut det ur ugnen ska man nästa gång sänka temperaturen med cirka 10°C och eventuellt välja en längre tillagningstid.

7.1.4 Råd vid upptining och jäsning

Man rekommenderas att placera fryst mat i en behållare utan lock vid ugnens första fals.

Maten ska tinas utan förpackning.

Placera livsmedlen som ska tinas jämnt och undvik att överlappa dem.

Vid upptining av kött rekommenderas man att använda ett galler som placeras vid den andra falsen på vilket man kan lägga maten, och en plåt vid den första falsen. På detta sätt kommer maten inte i kontakt med vätskan som bildas vid upptiningen.

De ömtåligaste delarna kan täckas med aluminiumfolie.

Man rekommenderas att ställa en behållare med vatten på ugnens botten för en bättre jäsning.

7.1.5 Råd vid tillagning med Grill och Ventilerad grill

Med funktionen Grill

kan man ställa in köttet redan innan ugnen värmts upp; man rekommenderas dock att föruppvärma ugnen om man önskar ändra tillagningens effekt.

Om man använder funktionen Ventilerad grill ugnen innan man startar grillningen.

ska man däremot värma upp

Maten ska placeras på gallrets mitt.

7.2 Spara energi

För att spara energi vid användningen av apparaten kan man vidta följande åtgärder:

• Avbryt tillagningen ett par minuter innan den tid som normalt krävs. Tillagningen fortsätter de resterande minuterna med hjälp av den värme som skapats inne i ugnen.
• Öppna luckan så sällan som möjligt för att undvika att värmen släpps ut.
• När man inte använder ugnen kan man helt stänga av den genom att ställa den i OFF-läge (se 6.5 Funktionslägen).
• Använd ECO-funktionen vid tillagning på en enda fals.
• Aktivera energisparläget (se 6.10.3 Energisparläge)
• Se till att ugnens insida alltid är väl rengjord.

7.3 Indikativ tabell för tillagning

MATRÄTTER	VIKT	FUNKTION
SMÄRÄTTER
LASAGNE	3 kg		Statisk
UGNSBAKAD PASTA			Statisk
KÖTT
KALVSTEK	1 kg		Statisk ventilerad
FRANSYSKA	1 kg		Statisk ventilerad
BOGSTEK	1 kg		Turbo / Cirkelformad
STEKT KANIN	1 kg		Cirkelformad
KALKONBRÖST	1 kg		Statisk ventilerad
FLÄSKSTEK	1 kg		Turbo
UGNSSTEKT KYCKLING	1 kg		Turbo
KÖTT ATT GRILLA
FLÄSKKOTLETT			Ventilerad grill
FLÄSKFILE			Grill
OXFILE			Grill
LEVER			Ventilerad grill
KORVAR			Ventilerad grill
KÖTTBULLAR			Grill
GRILLSPETT
KYCKLING			Grillspett
FISK
LAXÖRING	0,7 Kg		Statisk ventilerad
PLACERING VID FALS, NERIFRÅN	TEMPERATUR °C	TID I MINUTER
1 eller 2	220 - 230	40 - 50
1 eller 2	220 - 230	40
2	180 - 190	70 - 80
2	180 - 190	70 - 80
2	180 - 190	90 - 100
2	180 - 190	70 - 80
2	180 - 190	110 - 120
2	180 - 190	110 - 120
2	190 - 200	60 - 70
		FÖRSTA SIDAN	ANDRA SIDAN
4	250 - 280	7 - 9	5 - 7
3	250 - 280	9 - 11	5 - 9
3	250 - 280	9 - 11	9 - 11
4	250 - 280	2 - 3	2 - 3
3	250 - 280	7 - 9	5 - 6
3	250 - 280	7 - 9	5 - 6
På stång	250 - 280	60 - 70
2	160 - 170	35 - 40
MATRÄTTER	VIKT	FUNKTION
PIZZA			Statisk ventilerad
BRÖD			Cirkelformad
FOCACCIA		-	Turbo / Cirkelformad
DESSERTER
SOCKERAKA			Statisk ventilerad
PAJ			Statisk ventilerad
PAJ			Statisk
SMÅKAKOR			Cirkelformad
FYLLDA TORTELLINI		- [AGCB]	Turbo / Cirkelformad
PARADISKAKA			Statisk ventilerad
PARADISKAKA			Statisk
PETITS CHOUX		-	Turbo / Cirkelformad
TÅRTBOTTEN			Cirkelformad
RISKAKA		-	Turbo / Cirkelformad
RISKAKA			Statisk
BRIOCHER		[87BX]	Cirkelformad
ÄPPELPAJ		- [ABCW]	Statisk
BRIOCHER (på flera falsar)		[3ZX - GTX4]	-
SMÅKAKOR (på flera falsar)			-

Tiderna som anges i följande tabeller inkluderar inte föruppvärmningstider och är endast ungefärliga. Föruppvärm alltid ugnen och sätt in rätterna när symbolen lyser med ett fast sken.

PLACERING VID FALS, NERIFRÅN	TEMPERATUR °C	TID I MINUTER
1	280	8
2	190 - 200	30 -35
2	180 - 190	15 -20
2	160 - 170	50 - 55
2	160 - 170	30 - 35
2	170	35 - 40
2	160 - 170	20 - 25
2	170	20 - 25
2	160 - 170	50 - 60
2	170	50 - 60
2	150 - 160	40 - 50
2	150 - 160	45 - 50
2	160	40 - 50
2	170	50 - 60
2	160	25 - 30
3	180	60
1 och 3	160 - 170	16 - 20
1 och 3	160 - 170	16 - 20

Vid tillagning på flera falsar ska man endast använda följande funktioner:

samt använda 1:a och 3:e falsen.

7.4 Funktioner för jäsning och upptining

Specialfunktionerna för upptining och jäsning

aktiveras med samma symbol

Valet av temperatur avgör om man kör upptining eller jäsning, enligt den tabell som återges nedan.

Temperatur (°C)	Funktion	Läge nerifrån	Tid i minuter
30	Upptining	1	Enligt
40	Jäsning	1	mängden

8. RENGÖRING OCH UNDERHÅLL

ANVÄND INTE ÅNGA FÖR ATT RENGÖRA APPARATEN.

Man rekommenderas att använda rengöringsprodukter från SMEG.

8.1 Rengöring av rostfritt stål

För att hålla det rostfria stålet snyggt ska det rengöras regelbundet, efter varje användning. Låt det svalna av först.

8.2 Vanlig daglig rengöring

För att rengöra och bevara de rostfria ytorna ska endast särskilda produkter som inte innehåller slipmedel eller klorinbaserade syror användas.

Gör på följande sätt: håll ut medlet på en fuktig trasa och torka av ytan. Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa.

8.3 Matstänk eller rester

Undvik så långt det går att använda stålull eller vassa skrapor: de skadar ytorna.

Använd vanliga icke-slipande produkter och eventuellt verktyg av trä eller plast. Skölj omsorgsfullt och eftertorka med en mjuk trasa eller en mikrofibertrasa.

Låt inte rester av sockerhaltig mat (t.ex. sylt) sitta kvar inne i ugnen. Emaljbeläggningen i ugnen kan skadas om resterna får sitta kvar för länge.

8.4 Rengöring av ugnsluckans glas

De bör alltid hållas rena. Använd hushållspapper. Om fläckarna är envisa kan man rengöra med en fuktad svamp och vanligt rengöringsmedel.

Använd inte rengöringsmedel med slipmedel eller korroderande ämnen för att rengöra ugnsluckans glas.

(t.ex. pulverprodukter, ugnssprayer, fläckborttagare och stålull).

Använd inte sträva eller slipande material eller vassa metallskrapor för att rengöra ugnsluckans glas eftersom de kan repa ytan.

8.5 Invändig rengöring av ugnen

För att hålla ugnen i bra skick bör den rengöras regelbundet; vänta tills den har svalnat.

• Ta ut alla lösa delar.
- Rengör ugnsgallren med hett vatten och icke-slipande rengöringsmedel. Skölj och torka efter.

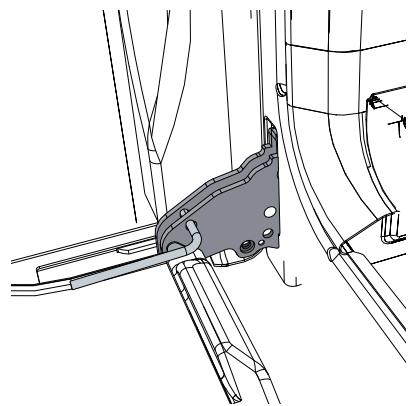

- Det går att ta bort ugnsluckan för att underlätta rengöringen (se avsnitt "9.2 Demontering av ugnsluckan").

Man rekommenderas att sätta ugnen på maxtemperatur i ca. 15-20 minuter efter att man har använt särskilda produkter, i syfte att avlägsna eventuella rester från dessa som fastnat i ugnen.

Vad gäller modeller med pizzatillbehör ska man vidta följande åtgärder innan man påbörjar rengöringen av ugnens botten:

Ta bort locket och den bas på vilken det är placerat. Lyft basen uppåt ett par millimeter och dra den sedan utåt.

Lyft det nedre värmeelementets kant uppåt ett par centimeter och rengör botten.

För att sätta tillbaka pizzastenens stödbas ska man skjuta in den så långt det går mot ugnens baksida och sänka ner den så att den snäpps fast med värmeelementets platta.

Efter rengöringen ska de fuktiga delarna torkas tills de är helt torra.

8.5.1 Avlägsnande av stödramar och plattor med automatisk rengöring

Genom att avlägsna stödramarna och plattorna med automatisk rengöring underlättas rengöringen av sidodelarna ytterligare. Vidare är detta ett moment som ska utföras var gång man använder det halvautomatiska rengöringsprogrammet (endast vissa modeller).

• För att avlägsna stödramarna: dra ramen in mot ugnen tills den lossnar från spärren A; ta sedan ut den från hållarna placerade längst in i ugnen B.
• När rengöringen slutförts upprepar man momenten ovan i omvänd ordning för att placera tillbaka stödramarna.

8.6 Rengöring av plattor med automatisk rengöring (katalytisk rengöring)

Om plattorna med automatisk rengöring är lätt nedsmutsade av i huvudsak fett kan man köra en regeneration genom uppvärmning.

Rengör först botten och det övre skyddet med en mikrofibertrasa fuktad med vatten och neutralt diskmedel och skölj därefter noga.

Ställ in regenerationen genom att välja ventilerad funktion vid maximal temperatur och kör en timme. (se "6.7 Val av en tillagningsfunktion").

Om plattorna är särskilt smutsiga ska man efter regenerationen montera ner dem och diska dem med ett neutralt diskmedel. Skölj och torka.

Montera tillbaka plattorna och ställ in ugnen till ventilerad funktion, vid 180°C, och kör en timme så att de torkar ordentligt.

Man rekommenderas att köra en regeneration av plattorna med automatisk rengöring var 15:e dag.

programmet för regeneration av plattorna är en rengöringsmetod som är anpassad för fettavlagringar, inte sockerhaltiga avlagringar.

8.7 Rengöring av pizzastenen

Pizzastenen (där den förekommer) ska diskas separat enligt följande anvisningar:

Modeller med multifunktion: stenen ska rengöras efter varje användning. Värm inte upp den igen om det finns beläggningar på den.

Vid rengöring ska man hälla ut 5 cl vinäger på stenen, låta verka i 10 minuter och därefter stryka över stenen med stålull eller en svamp med slipeffekt.

Skölj med vatten och låt torka.

- Före rengöringen ska man avlägsna de fastbrända resterna på stenen med hjälp av en metallspatel eller skrapa för rengöring av glaskeramikhällar.

- För bästa rengöring ska pizzastenen fortfarande vara ljummen. I annat fall ska den diskas med varmt vatten.

- Använd stålull eller scotch-brite indränkt i citron eller vinäger.

• Använd inte rengöringsmedel.

- Diska inte i diskmaskin.

- Pizzastenen får inte läggas i blöt.

- Använd inte en fuktig pizzasten. Låt den torka minst 8 timmar efter rengöringen.

- Pizzastenens yta kan bli bucklig med tiden. Detta är helt normalt eftersom lacken som täcker pizzastenens yta utvidgas när den utsätts för höga temperaturer.

8.8 VAPOR CLEAN: halvautomatisk rengöring av ugnen

VAPOR CLEAN är ett halvautomatiskt rengöringsprogram som gör det enkelt att avlägsna fett och oljiga rester. Tack vare denna procedur kan man rengöra ugnen invändigt med extrem enkelhet. Smutsen mjukas upp av värmen och vattenångan vilket gör det lätt att torka bort den.

Kontrollera att det inte finns mat eller större matrester kvar i ugnen innan det halvautomatiska rengöringsprogrammet startas.

Ugnen ska vara kall under alla arbetsmoment gällande det halvautomatiska rengöringsprogrammet..

8.8.1 Före start av det halvautomatiska rengöringsprogrammet

- Ta ut alla tillbehör som sitter i ugnen. Det övre skyddet kan sitta kvar inne i ugnen.

- Avlägsna stödramarna och plattorna med automatisk rengöring enligt vad som beskrivs i avsnitt "8.5.1 Avlägsnande av stödramar och plattor med automatisk rengöring".

- Häll ut ca. 40 cl (motsvarande ungefär 2 glas) vatten på ugnens botten (enligt vad som visas på bilden). Se noga till att det inte rinner ut från fördjupningen.

- Använd en sprayflaska för att spruta en lösning bestående av vatten och diskmedel på ugnens insida. Rikta strålen mot ugnens sidoväggar, tak och botten (på sidan indikeras med hjälp av en färgad zon var man kan spraya lösningen).

Man ska inte överdriva när man sprayar vatten- och rengöringslösning i ugnen. Rekommendationen är max 20 sprayningar.

• Stäng luckan och fortskrid med inställningen av det halvautomatiska rengöringsprogrammet.
• Medan man kör det halvautomatiska rengöringsprogrammet ska man separat rengöra plattorna med automatisk rengöring med ljummet vatten och lite diskmedel.

8.8.2 Inställning av halvautomatiskt rengöringsprogram

Det halvautomatiska rengöringsprogrammet kan endast startas när ugnen är kall. Om man försöker aktivera det medan ugnens insida fortfarande är varm visas texten STOP på displayen.

Vrid vredet för val av funktion för att välja rengöringsprogrammet VAPOR CLEAN 📁.

(Vred för val av funktion)

För att starta rengöringsprogrammet (VAPOR CLEAN) ska man trycka på vredet för val av temperatur. Symbolen , tänds för att signalera att rengöringen pågår.

(Vred för temperaturinställning)

På displayen visas den temperatur vid vilken rengöringsprogrammet körs samt den tid som återstår.

Parametrarna för t.ex. rengöringsprogrammets längd och temperatur kan inte ändras.

8.8.3 Slut på halvautomatiskt rengöringsprogram

	Man ska inte lämna kvar det vatten som blir över i ugnen när det halvautomatiska rengöringsprogrammet slutförts under en längre tid (till exempel över natten).
	Man rekommenderas att bära handskar under dessa arbetsmoment.
	Använd inte stålull på skyddet och plattorna med automatisk rengöring.

Vid rengöringsprogrammets slut:

• öppnar man luckan och avlägsnar först, med hjälp av en mikrofibertrasa, den smuts som lossnat; sedan använder man en ej slipande borste med mässingstrådar för att avlägsna de mer envisa beläggningarna (man rekommenderas att ta av luckan för att göra det enklare att komma åt överallt).
• torka av ugnen med en mikrofibertrasa.
• sätt tillbaka plattorna med automatisk rengöring och ugnsstöden.

Av hygieniska skäl och för att undvika att maten får en otrevlig odör rekommenderas man att torka ugnen samt regenerera plattorna med automatisk rengöring genom att under ca. 60 minuter köra ugnen med den ventilerade funktionen vid maxtemperatur. Se "6.7 Val av en tillagningsfunktion" för information om hur man ställer in funktionen.

9. SÄRSKILT UNDERHÅLL

Med tiden kan det vara nödvändigt att genomföra mindre underhållsarbeten på ugnen och byta ut förbrukningsmaterial såsom tätningslister, glödlampor etc. Nedanstående instruktioner beskriver hur detta underhåll ska genomföras.

Innan man påbörjar arbeten som innebär åtkomst till delar under spänning ska man koppla bort apparaten från strömförsörjningen.

9.1 Byte av glödlampa

Om det är nödvändigt att byta ut en glödlampa som inte fungerar längre eller som har bränts (på modeller med multifunktion ska man avlägsna stödramarna enligt "8.5.1 Avlägsnande av stödramar och plattor med automatisk rengöring").

Avlägsna lampskyddet med hjälp av ett lämpligt verktyg (t.ex. en skruvmejsel).

Avlägsna lampan genom att ta ut den enligt vad som anges.

Endast vissa modeller: lamporna är av typen halogen och man ska därför inte röra vid dem direkt med fingrarna utan använda ett isolerande skydd.

Byt ut glödlampan mot en liknande (25W). Montera tillbaka höljet korrekt och se till att den formade delen på det inre glaset är vänd mot luckan.

Tryck in locket så långt det går så att det fastnar helt i lamphållaren.

9.2 Demontering av ugnsluckan

9.2.1 Med rörliga sprintar

Öppna luckan helt.

Höj sprintarna A på de två gångjärnen vid dessa tills de fastnar.

Ta tag i luckan på båda sidor med båda händerna och lyft den uppåt tills en vinkel på cirka 30° bildas och dra sedan ut den.

Om gångjärnen inte fastnar upprepar man momentet och lyfter på nytt upp sprintarna A enligt vad som beskrivits tidigare, samtidigt som man håller luckan lätt upplyft.

För att montera tillbaka luckan för man in gångjärnen i springorna på ugnen och ser till att spåren C vilar helt i öppningarna. Sänk luckan och när den är på rätt plats lossar man sprintarna A.

9.2.2 Med stift

Öppna luckan helt.

För in två stift i gångjärnens hål.

Ta tag i luckan på båda sidor med båda händerna och lyft den uppåt tills en vinkel på cirka 30° bildas och dra sedan ut den.

För att montera tillbaka luckan för man in gångjärnen i springorna på ugnen och ser till att spåren C vilar helt i öppningarna. Sänk luckan och ta ut stiften ur gångjärnens hål när luckan är korrekt placerad.

9.3 Borttagande av tätning

När ugnen ska rengöras grundligt kan tätningen tas bort.

Vid de fyra sidorna har spärrar placerats som fäster tätningen vid ugnens kant. Dra tätningens kanter utåt för att lossa spärrarna.

9.4 Nedmontering av de invändiga glasen

Glasen bör alltid hållas rena. För att underlätta rengöringen kan man avlägsna luckan (se 9.2 Demontering av ugnsluckan) och ställa den på en kökshandduk, eller öppna den och blockera gångjärnen för att ta ut glasen.

Man kan montera ner luckans glas helt genom att följa anvisningarna som följer.

Varning: innan du drar ut glasen ska du se till att minst ett av ugnsluckans gångjärn har blockerats i öppet läge på det sätt som beskrivs i avsnitt "9.2 Demontering av ugnsluckan". Det kan bli nödvändigt att upprepa detta moment vid borttagningen av glasen om luckan av misstag lossnar igen.

Avlägsna det invändiga glaset:

- Avlägsna det invändiga glaset genom att dra det uppåt i enlighet med den rörelse som anges av pilarna. Därigenom frigörs de 4 stift som är fästa vid glaset från deras platser på ugnsluckan.

Avlägsna mellanglasen:

- På modellerna med multifunktion finns det endast ett mellanglas. Avlägsna mellanglaset genom att lyfta det uppåt.

Rengöring:

- Man kan nu rengöra det utvändiga glaset samt de glas som avlägsnats tidigare. Använd hushållspapper. Vid envisa fläckar kan man tvätta glasen med en fuktad svamp och ett neutralt rengöringsmedel.

Sätta tillbaka glasen:

• Sätt tillbaka glasen i omvänd ordning i förhållande till borttagningen.
• När man sätter tillbaka det invändiga glaset ska man vara noga att centrera det och med en lätt tryckning fästa de 4 stiften som sitter fast i glaset på deras platser på ugnsluckan.

9.5 Vad gör man om...

Ugnens display är helt släckt

- Kontrollera eltilförseln.

- Kontrollera om en eventuell flerpolig strömbrytare uppströms ugnens strömmatning står i läget "On".

Ugnen värms inte

- Kontrollera om läget "show room" har ställts in; för ytterligare information se avsnitt "6.10 Undermeny".

Kontrollerna svarar inte.

- Kontrollera om läget "barnspärr" har ställts in; för ytterligare information se avsnitt "6.10 Undermeny".

Tillagningstiden är lång i förhållande till den tid som anges i tabellen.

- Kontrollera om läget "PO" har ställts in; för ytterligare information se avsnitt "6.10 Undermeny".

Om man öppnar luckan under en ventilerad funktion stannar fläkten.

- Detta är inte tecken på fel utan en normal funktion som är användbar för att undvika alltför stora värmeutsläpp under tillagning. När luckan stängs återgår fläkten till sin normala funktion.

Om problemet kvarstår eller andra typer av problem uppstår ska man kontakta närmsta serviceverkstad.

10.INSTALLATION AV APPARATEN

10.1 Elektrisk anslutning

Identifikationsdekalen med tekniska data, tillverkningsnummer och produktnamn är synligt placerad på apparaten.

Dekalen får aldrig avlägsnas.

Det är obligatoriskt att det elektriska systemet jordas enligt gällande säkerhetsföreskrifter för elektriska system.

Om man använder en fast anslutning ska man på apparatens matningslinje installera en flerpolig brytare som överensstämmer med installationskraven. Den ska placeras i närheten av apparaten och på en plats där man enkelt kommer åt den.

När ugnen ansluts med stickkontakt och uttag ska man kontrollera att dessa är av samma typ. Undvik att använda transformatorer, adaptorer och shuntar eftersom dessa kan förorsaka överhettning och förbränning.

För drift med 220 - 240 V: använd en trepolig kabel av typen H05V2V2-F (kabel på 3 x 1.5 mm²).

220-240V\~

Kabeländen som ansluts till apparaten måste ha en jordledning (gul-grön) som är minst 20 mm längre.

WARNING: Värdena som anges ovan gäller tvärsnittet för den invändiga ledningen.

10.2 Byta ut kabeln

Om man behöver byta ut nätkabeln ska man avlägsna det bakre höljet genom att lossa skruvarna, vilket ger åtkomst till kopplingsplinten.

Byt ut kabeln. Kabelns tvärsnitt får inte vara under 1,5mm ² (3 x 1,5) (se 10.1 Elektrisk anslutning).

Kontrollera att kablarna (för ugn eller eventuell spishäll) löper optimalt och inte kommer i kontakt med någon del av ugnen.

VARNING: Vridmomentet för skruvarna på matningsledningarna på kopplingsplinten ska motsvara 1,5 - 2 Nm.

10.3 Placering av ugnen

Använd inte luckan som hävarm för att sätta in ugnen i möbeln. Utsätt inte den öppna luckan för överdrivet tryck.

Man rekommenderas att ta hjälp av en andra person vid installation av ugnen.

Den bas på vilken ugnen stöds ska monteras enligt vad som anges på bilderna nedan.

Apparaten är utformad för inbyggnad i möbler i vilket material som helst som är värmebeständigt (90°C).

Följ de mått som anges på bilderna 1, 2, 3.

Vid placering under en köksbänk ska de mått följas som anges på bild 1-2. Vid placering under en köksbänk med inbyggd spishäll ska det hållas ett avständ från en eventuell sidovägg på minst 110 mm.

Vid pelarinstallation ska man följa de mått som anges på bild 1-2; kom ihåg att möbelns övre/bakre del ska ha en öppning med ett djup på 35-40 millimeter.

Avlägsna gummibeklädnaden från ramen och dra åt de 2 skruvarna A (bild 5) för att fästa apparaten vid möbeln. Sätt tillbaka gummibeklädnaden. För installationer under toppyta ska man försäkra sig om att möbelns bakre/undre del har en öppning liknande den som visas på bild 1 (ref. F).

För placering och fastsättning av spishäll se tillhörande anvisningar bifogade den typen av apparat.

BILD 1

	A	B	C	D	E
Mått (mm)	583 ÷ 585	554 ÷ 564	490 ÷ 500	560 min.	35 ÷ 40

BILD 2

BILD 3

BILD 4

BILD 5
