VCP 7330 - Dammsugare GRUNDIG - Gratis bruksanvisning och manual

Produkttyp	Sladdlös stavdammsugare
Märke	Grundig
Modell	VCP 7330
Motoreffekt	450 W
Strömförsörjning	Ingång: 100-240 V~ 50-60 Hz 0,5 A; Utgång: 32 V 0,45 A
Laddningstid	4-6 timmar
Drifttid (handhållen, låg hastighet)	Upp till 60 minuter
Drifttid (handhållen, medelhastighet)	Upp till 30 minuter
Drifttid (handhållen, maxhastighet)	Upp till 10 minuter
Drifttid (med rör och borste, låg hastighet)	Upp till 37 minuter
Drifttid (med rör och borste, medelhastighet)	Upp till 25 minuter
Drifttid (med rör och borste, maxhastighet)	Upp till 8 minuter
Filtersystem	EPA12-filter, förfilter, nätfilter
Display	LED-skärm med sugmod, batterinivå, filter- och stoppindikatorer
Hastighetsnivåer	3 (Låg, Medel, Hög)
Medföljande tillbehör	Kombinationsverktyg, springmunstycke, elektrisk turboborste
Mått (ca)	Höjd med rör: ~110 cm; Basens diameter: ~25 cm
Vikt (ca)	2,5 kg
Garanti	Standard tillverkargaranti (kontrollera dokumentationen)

Vanliga frågor - VCP 7330 GRUNDIG

Hur lång tid tar det att ladda batteriet fullt?

Batteriet tar cirka 4 till 6 timmar att ladda fullt.

Vilken drifttid kan jag förvänta mig vid full laddning?

Drifttiden varierar med hastighet och tillbehör: upp till 60 minuter vid lägsta hastighet i handhållet läge, och upp till 8 minuter vid maxhastighet med rör och borste.

Hur rengör jag filtren?

Stäng av och dra ur sladden. Ta bort dammbehållaren, ta sedan ut nätfiltret och förfiltret. Skaka dem försiktigt för att ta bort damm. Tvätta inte filtren.

Kan jag dammsuga vätskor med denna dammsugare?

Nej, VCP 7330 är endast avsedd för torrdammsugning. Dammsug inte vatten eller andra vätskor.

Hur tömmer jag dammbehållaren?

Tryck på knappen för att lossa dammbehållaren (sitter på enheten), dra ut behållaren, tryck sedan på knappen för att lossa locket på dammbehållaren för att tömma den.

Vad betyder ikonerna på LED-skärmen?

Ikonerna visar sugmod (låg/medel/hög), batterinivå, påminnelse om filterrengöring, luftstopp och rullstopp. Se manualen för en detaljerad beskrivning.

Kan jag använda dammsugaren medan den laddas?

Nej, apparaten kan inte användas under laddning. Den stannar automatiskt om den placeras på laddningsstationen medan den är igång.

Hur rengör jag borstrullen?

Tryck på knappen för att lossa rullen på turboborsten, ta bort rullen, knacka den försiktigt eller använd en borste för att ta bort damm och hår. Tvätta inte rullen.

Vilka tillbehör medföljer dammsugaren?

Medföljer gör ett kombinationsverktyg (för gardiner, soffor, känsliga ytor), ett springmunstycke (för trånga utrymmen) och en elektrisk turboborste (golvmunstycke).

Hur installerar jag laddningsstationen?

Stationen bör monteras på en vägg på en höjd av 100-102 cm från golvet. Använd medföljande skruvar och pluggar för att fästa den säkert.

BRUKSANVISNING VCP 7330 GRUNDIG

Tørk av hoveddelens overflaten med en våt klut.

Vänligen läs den här bruksanvisningen först!

Kära kund,

Tack för ditt val av denna Grundig-produkt. Vi vill att du uppnår optimal effektivitet från denna högklassiga produkt, som har tillverkats med senaste teknologi. Läs denna bruksanvisning och med följande dokument noggrant, innan användning och spara den till framtida behov. Överlåt bruksanvisningen om produkten överläts till en annan person. Observera alla varningar och information och följ dessa.

Symboler och deras beskrivningar

Dessa symboler har använts i olika delar i denna bruksanvisning:

Viktig information och användbara tips om an- vändning.

WARNING: Varning för livsfara och egendom.

Skyddsklass mot elchock

1 Viktiga säkerhets- och miljöinstruktioner

Detta avsnitt innehåller säkerhetsinstruktioner för att undvika faror, som kan leda till person- eller egendoms-skada.

Alla garantier kommer att hävas, om dessa instruktioner inte åtföljs.

1.1 Allmän säkerhet

• Denna apparat följer tilllämpliga internationella säkerhetsstandard.
• Denna apparat kan användas av minst 8-åriga barn och personer med begrän-sad fysisk, sensorisk eller mental kapacitet, eller som saknar erfarenhet eller kännedom förutsatt, att de är övervakade och fått information om riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte göras av barn utan tillsyn.

- Använd inte enheten, om strömkabeln eller själva enheten är skadad. Kontakta auktoriserad service.

• Strömtillförseln ska överensstämma med informationen på apparatens typskylt.
• Använd inte apparaten med förlängningssladd.
• För att undvika skador på strömsladden, förhindra att den blir klämd, böjd eller skaver mot vassa kanter.
• Rör aldrig i apparaten med fuktiga eller blöta händer när den används.
• Dra inte i kabeln när du kopplar bort apparaten.
• Dammsug inte brandfar-lig material och se till att cigarrettaskan har kallnat, innan den dammsugs.
• Dammsug inte vatten eller andra vätskor.
• Skydda apparaten mot regn, fukt och värmekällor.
• Använd inte apparaten i närheten av explosiva eller lättantändliga miljöer eller ämnen.
• Koppla ur apparaten under rengöring och underhåll.

1 Viktiga säkerhets- och miljöinstruktioner

- Doppa inte apparaten eller dess strömkabel i vatten för rengöring.

• Demontera inte apparaten.

- Använd bara originalreservdelar eller reservdelar rekommenderade av tillverkaren.

- För att förhindra blockering av filtret eller motorskada, dammsug inte cement, gips eller bitar av komprimerat papper.

- Använd apparaten endast med medföljande adapter.

- Använd inte apparaten utan filter, den kan skadas.

- Om förpackningsmaterialet sparas, förvara det utom räckhåll för barn.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller med brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående an-

vändningen av apparaten av en person som ansvarar för deras säkerhet.

- Barn ska övervakas för att säkerställa, att de inte leker med apparaten.

- Koppla ur adaptern och ta bort batteriet, innan rengö-ring eller underhåll.

- För att undvika faror, ska skadad adapter bytas av tillverkaren, av denna auktoriserad representant eller motsvarande kvalificerad tekniker.

- Håll fingrar, här och löst sittande kläder borta från rörliga delar och öppningar, när dammsugaren används.

- Batterierna ska avlägsnas från apparaten, innan den kasseras.

- Koppla apparaten ur kraftförsörjningen, innan batteriet tas bort.

- Kassera batterierna alltid enligt lokala lagar och bestämmelser.

1 Viktiga säkerhets- och miljöinstruktioner

• Endast en kvalificerad person får byta apparatens batterier.
• Apparaten är inte avsedd att användas för kommer-siellt bruk. Apparaten är inte avsedd att användas för kommersiellt bruk, utan för hemmabruk och i föl-jande miljöer:

- I personal kök i butiker, kontor och andra arbetsmiljöer,

- I bondgårdar,

- Av besökare på hotell, motell och andra boen- deformer - I vandrarhem, eller lik- nande miljöer,

- WARNING: Använd medföljande flyttbar HCX1501-3200450E strömkälla till att ladda batterierna.

- Denna apparat är inte avsedd att användas av barn eller personer med nedsatt fysisk, sensorisk eller psykisk förmåga eller med brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användningen av apparaten.

- Barn ska övervakas för att säkerställa, att de inte leker med apparaten.

1 Viktiga säkerhets- och miljöinstruktioner

1.2 I enlighet med WEEE-direktivet och avyttring av avfallsprodukter:

Denna produkt efterföljer EU:s WEEE-direktiv (2012/19/EU). Denna produkt är märkt med en klassificeringssymbol för avfall som är elektriska och elektroniska produkter (WEEE). Denna symbol visar att denna produkt inte ska kastas tillsammans med andra hushållsavfall när dess livslängd är. Obrukbar enhet måste returneras till officiell uppsamlingsplats för återanvändning av elektriska och elektroniska produkter. För att hitta dessa uppsamlingsplatser, kontakta lokala myndigheter eller återförsäljaren, där produkten köptes. Varje hushåll har en viktig roll i återvinning och återanvändning av gamla produkter. Lämplig kassering av produkter hjälper till att förhindra potentiellt negativa konsekvenser för miljön och hälsa.

1.3 Paketeringsinformation

Produktens förpackning är tillverkad av återvinningsbara material i överensstämmelse med våra nationella miljöregler. Avyttra inte förpackningsmaterialet tillsammans med hushållsavfall eller andra sopor. För förpackningsmaterialet till av de lokala myndigheterna avsedd uppsamlingsplats.

Denna symbol på laddningsbara batterier/batterier eller på förpackningen indikerar, att de inte ska bli kasserade med hushållsavfall. För vissa laddningsbara batterier/batterier kan denna symbol vara kompletterad av en kemisk symbol. Symboler för kvicksilver (Hg) eller bly (Pb) är givna, om laddningsbara batterier/batterier innehåller mer än 0,0005 % kvicksilver eller mer än 0,004 % bly.

Laddningsbara batterier/batterier, inklusive de som inte innehåller tungmetaller, får inte kasseras tillsammans med hushållsavfall. Kassera batterierna alltid enligt lokala miljöbestämmelser. Ta reda på tillämpliga inhemska bestämmelser.

1.5 Energibesparande åtgärder

• Justera hastigheten under användning av apparaten enligt ytan för att spara energi.
• Normalt används lägre hastigheter till att rengöra hårda ytor, soffor och gardiner, medan högre hastigheter används till att rengöra mattor.

1.6 I enlighet med RoHS-direktivet

Denna produkt efterföljer EU:s RoHS-direktivet (2011/65/EU). Den innehåller inga i direktivet specificerade skadliga eller farliga material.

2 Översikt

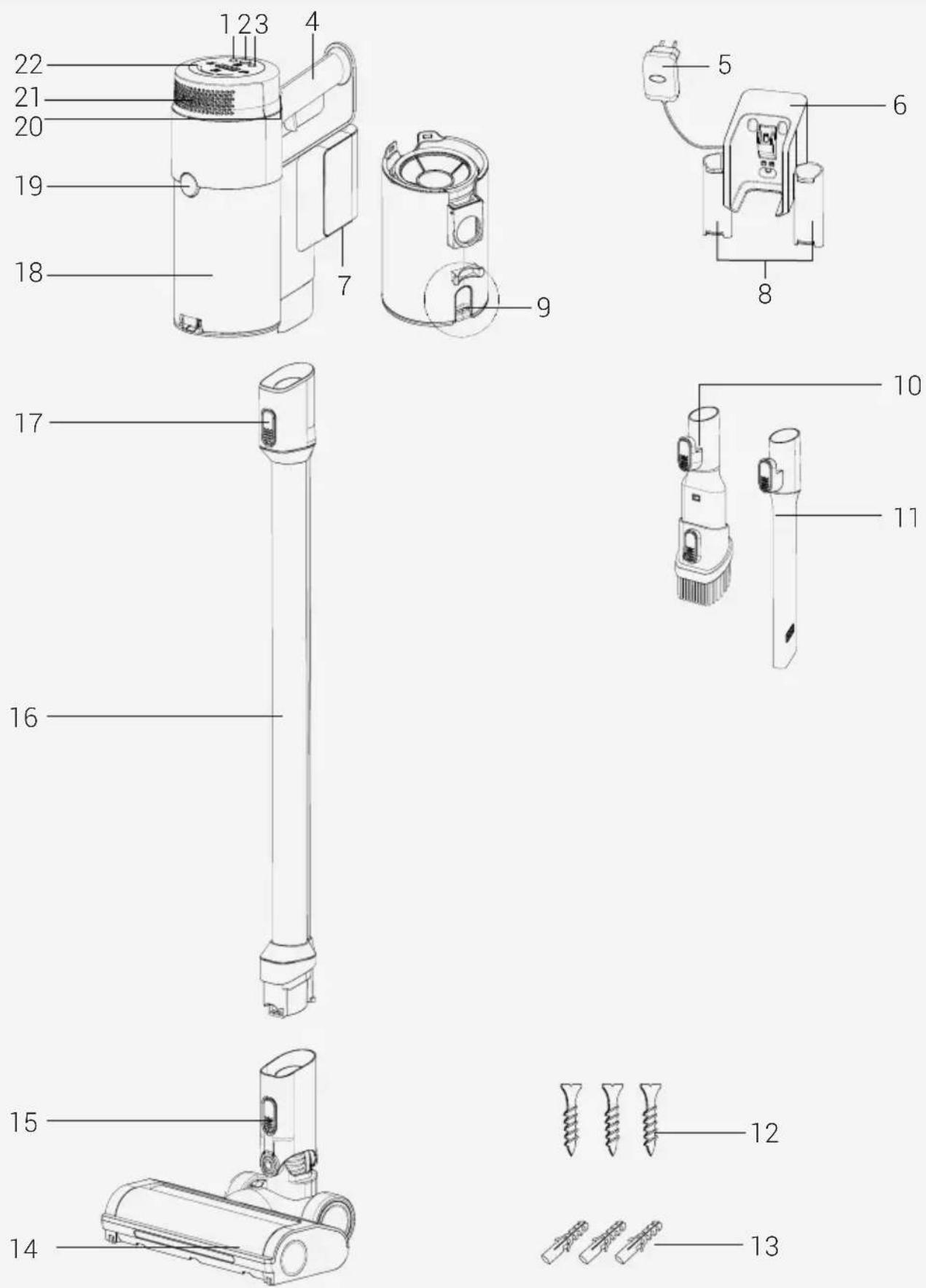

2.1 Kontroller och komponenter

1. Knappen för justering av hastighet
2. På/av-knapp
3. Knappen för justering av hastighet
4. Handtag
5. Adapter
6. Laddningsstation
7. Batteriets öppningsknapp
8. Tillbehörens anslutningsfack
9. Tömningsknapp för dammbehållare
10. Kombinationsverktyg
11. Springor
12. Skruv (3 st.)
13. Plugg (3 st.)
14. Elektrisk turboborste
15. Elektriska turboborstens öppningsknapp
16. Rörets vikningsknapp
17. Rörets öppningsknapp
18. Dammbehållare
19. Öppningsknapp för dammbehållare
20. Hepa-filterskyddets öppningsknapp
21. Hepa-filterskydd
22. LED-skärm

2.2 Teknisk specifikation

	450 W
Ingång 100 - 240 V~ 50-60	Hz 0,5 A
Uteffekt 32 V 0,45 A	---
Laddningstid 4-6 timmar
Driftstid på max. effekt 10 Min
Driftstid på medeleffekt 30 Min
Driftstid på min. effekt 60 Min

Rättigheter till tekniska och designmodifikationer reserveras.

I apparaten eller i medföljande dokumentation visade värden är laboratorievärden, som erhållits enligt respektive standard. Dessa värden kan skilja sig beroende av användning och omgivningsförhållanden.

Parametrar för extern kraftförsörjning

Tillverkare: Guangdong Huadhuangxing Power Supply Co.,Ltd
Modell-id: HCX1501-3200450E
Matningsspänning: 100-240 V~
Ingångsfrekvens: 50-60 Hz
Ingångsström: 0,5A
Utgång Spänning 32,0V
Utgångsström 0,45A
Uteffekt: 14,4W
Aktiv medeleffektivitet: 85,5%
Effektivitet vid låg belast- ning (10 %):	83,33%
Strömförbrukning utan be- lastning:	0,041W

Driftstyp Hastighetsnivå	Driftstid
Bruk med rör och borste	Minimihastighet Upp	till 37 min
	Medelhastighet Upp	till 25 min
	Maximihastighet Upp	till 8 min
Handhållen (utan motoriserade tillbehör)	Minimihastighet Upp	till 60 min
	Medelhastighet Upp	till 30 min
	Maximihastighet Upp	till 10 min

3 Installation

3.1 Avsedd användning

Denna apparat är avsedd endast för hemmabruk och är inte lämplig till professionell användning.

3.2 Installation av laddningsstationen

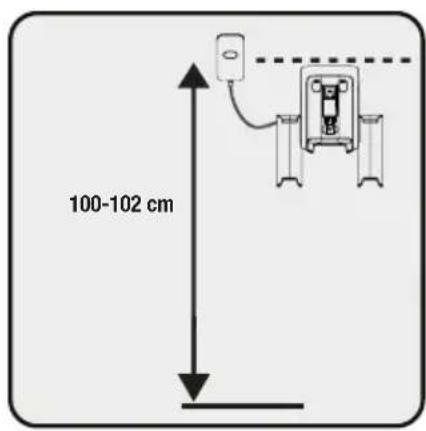

Placera laddningsstationen på 100 -102 cm höjd från golvet.

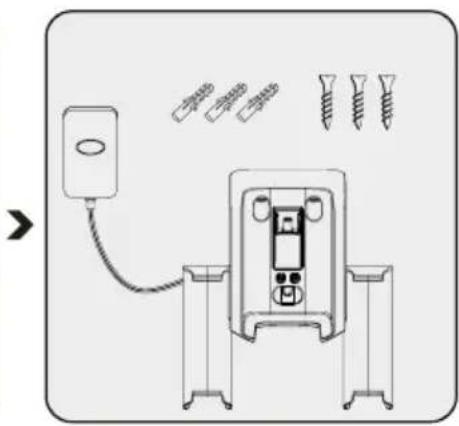

1 - Fäst fyra pluggar i väggen

2- Placera de fyra skruvarna på plats i laddningsstationen och installera pluggarna i väggen.

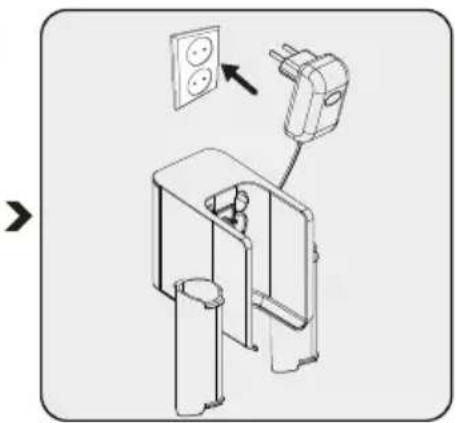

Anslut laddningsadaptern i eluttaget.

3.3 Installation av kropp och borste

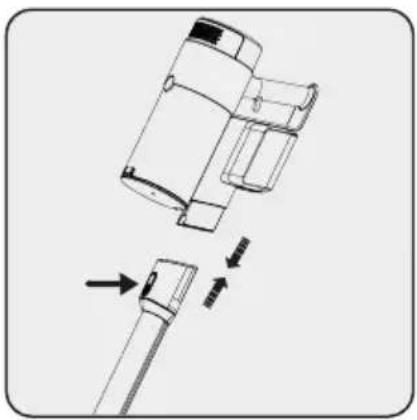

Tryck röret i pilens riktning mot kroppen genom att trycka på rörets öppningsknapp.

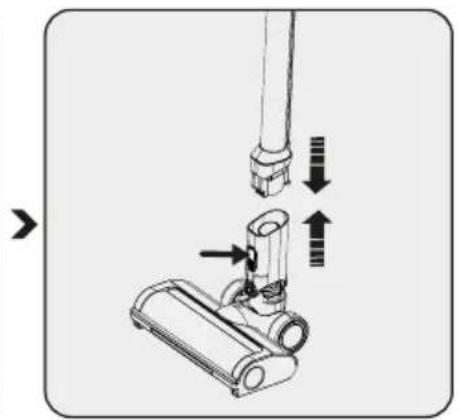

Tryck på den elektriska turboborstens öppningsknapp på den elektriska turboborsten och tryck den i pilens riktning mot röret.

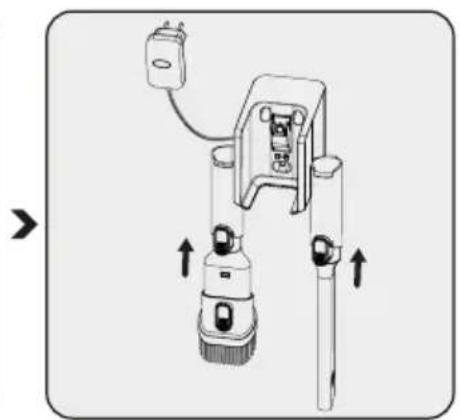

Anslut spring- och kombinationstillbehöret i laddningsstationen.

4 Användning

4.1 Laddning av apparaten

WARNING: Om du ska använda apparaten för första gången eller efter en lång tid, ladda batterierna fulla innan användning.

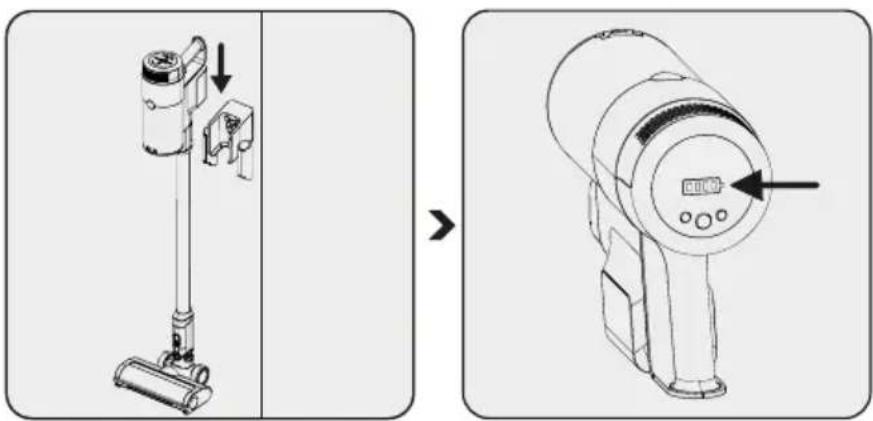

Placera apparaten i laddningsstationen.

När apparaten placeras i laddningsstationen, börjar den laddas och batteriets laddningsnivå visas på skärmen. När alla batterinivåer är fulla och stabila, avslutas laddningsprocessen.

Det tar 4 - 6 timmar att ladda apparaten full. Apparaten ska inte användas under laddning.

Om apparaten placeras i laddningsstationen när den används, stannar den automatiskt.

4 Användning

4.2 Användning

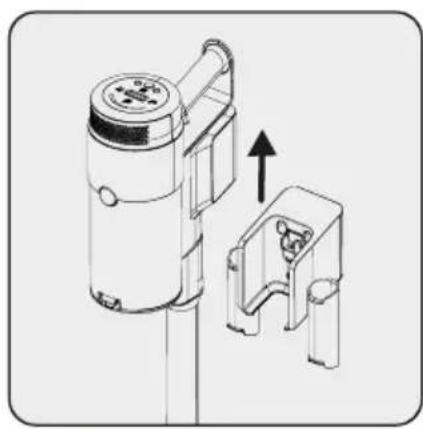

1- Ta bort apparaten från laddningsstationen.. .

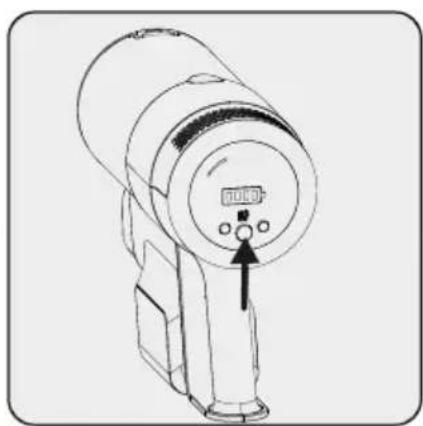

Tryck på på/av knappen för att använda appara- ten. Apparaten startar på minimihastighet, när på/ av-knappen trycks.

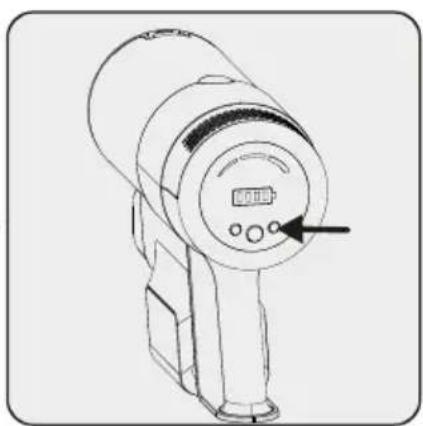

Justera hastighetsnivån genom att trycka på knappen. På skärmen visas använd sugläge, som min, medel och hög. Hastigheten kan justeras genom att trycka på - och + knappen.

Apparaten bör laddas, innan batteriet blir helt tomt. Apparaten kan laddas kontinuerligt i laddningsstationen, tills nästa användning.

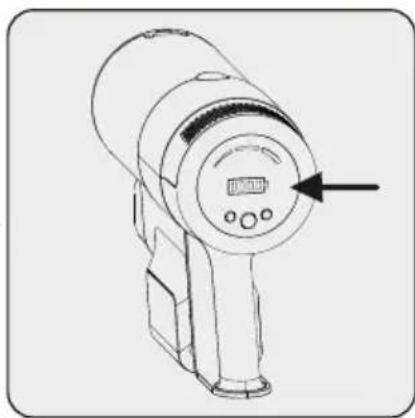

Observera batteriets effektnivåer under användning. Batteriets effektnivå bör iakttas under användning och när den är tom, stannar apparaten automatiskt.

4 Användning

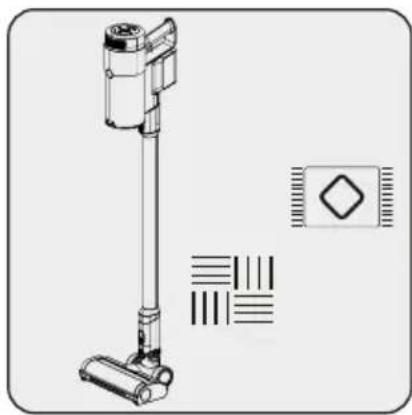

Apparaten kan användas på mattor och hårda golv.

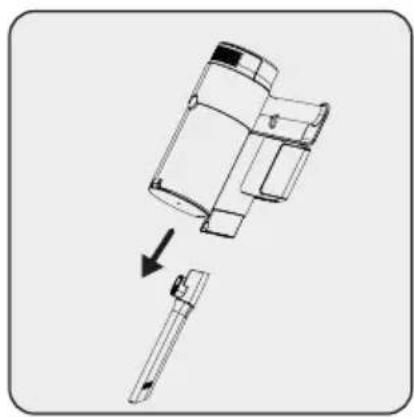

4.3 Tillbehör

Springor: Passar till dammsugning under möbler, svåråtkomliga platser och springor.

Kombinationstillbehör: Passar till dammsugning av gardiner, soffor, vaxade möbler och känsliga och ömtåliga objekt.

4 Användning

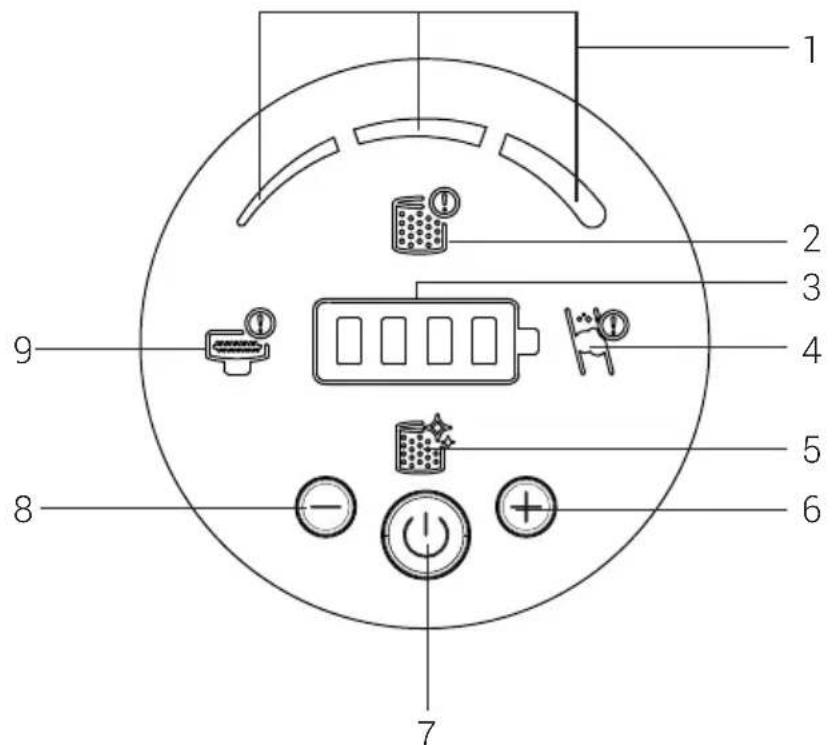

4.4 LED-skärmens indikatorer

1. Dessa ikoner visar använd sugläge.
2. Om EPA12-filtret inte placerats i apparaten, varnar denna ikon användaren och produkten startar inte, om EPA12-filtret inte placerats i apparaten. Kontrollera att filtren är korrekt monterade.
3. Kvarvarande batterinivå visas med ikon
4. Visar att luften är blockerad. Kontrollera rörets insida, produktens sugmunstycke, om främmande material har blockerat maskinen.
5. Visar att filtret måste rengöras.
6. Knappen för hög hastighet
7. På/av-knapp
8. Minskning av hastighet och effekt
9. Visar att det finns blockering i rullarna och de måste rengöras.

5 Rengöring och underhåll

Stäng av apparaten och dra ur kontakten innan du rengör den.

WARNING: Använd aldrig bensin, lösningsmedel, frätande rengöringsmedel, metallföremål eller hårda borstar till rengöring av enheten.

WARNING: Filtren kan deformeras med tiden. Dessa ska bytas för att bibehålla effektiviteten. Kontakta kundtjänst för att köpa nya.

5.1 Rengöring av dammbehållare och filter

WARNING: Tvätta inte filtren.

Vi rekommenderar att du rengör dammbehållaren efter varje användning.

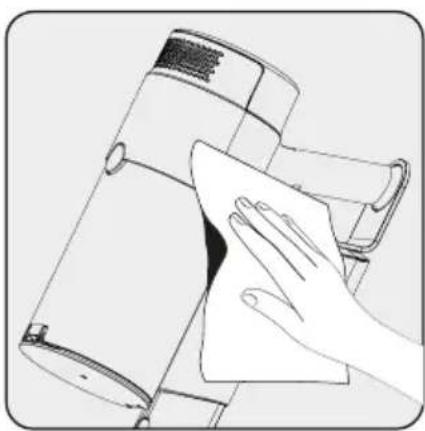

Torka kroppen utvändigt med en fuktig trasa.

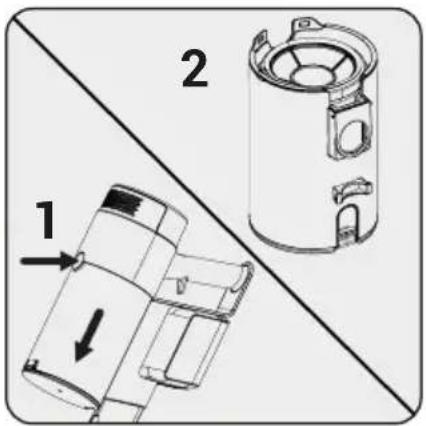

Tryck på dammbehållarens öppningsknapp och dra ut dammbehållaren.

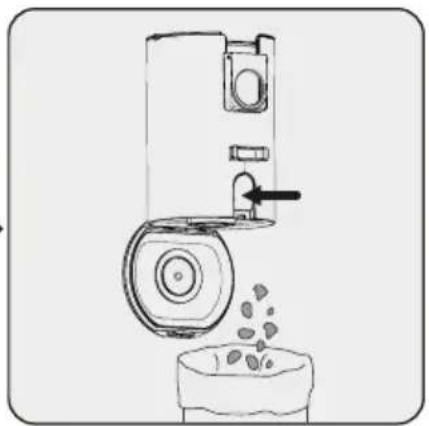

Tryck på dammbehållarens skyddets öppningsknapp och töm dammbehållaren.

5 Rengöring och underhåll

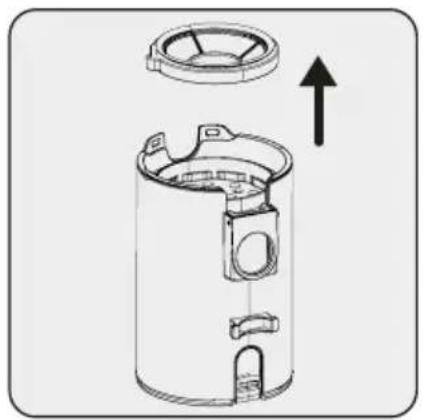

För att rengöra filtren noggrant, ta bort förfilterdelen uppåt.

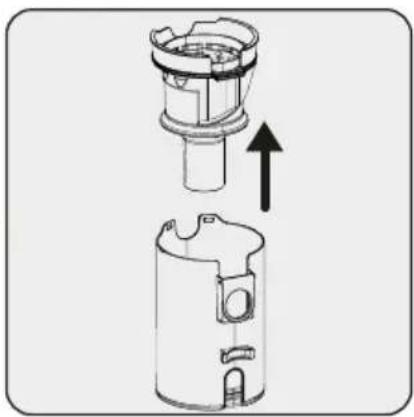

Dra nätfilterdelen uppåt. Rengör nät- och förfiltren genom att skaka dom.

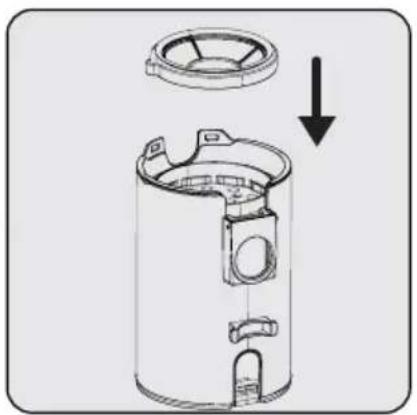

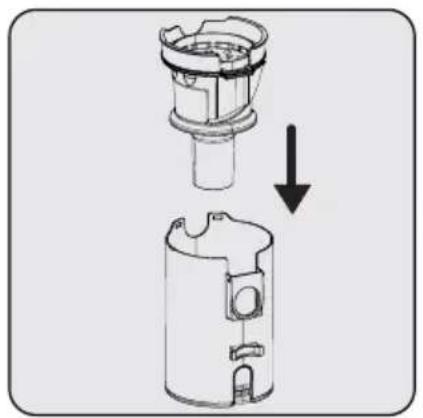

Installera nätfiltret i dammbehållaren.

Installera förfiltret på nätfiltret.

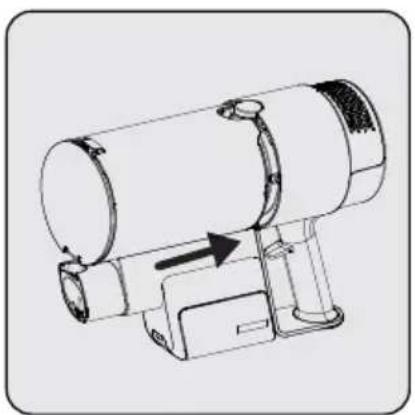

Placera först dammbehållaren i produktens hölje så, att dess baksida passar in i höljet och placera den sedan i knappens område.

5 Rengöring och underhåll

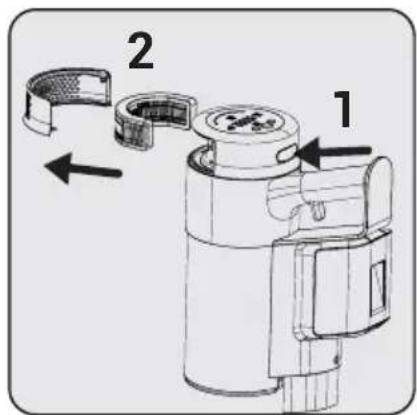

För att rengöra EPA E12 filtret, tryck på knappen (1) och ta bort filterdelen.

Rengör EPA E12-filtret genom att skaka den.

VARNING: Tvätta inte turboborsten och huvudborsten.

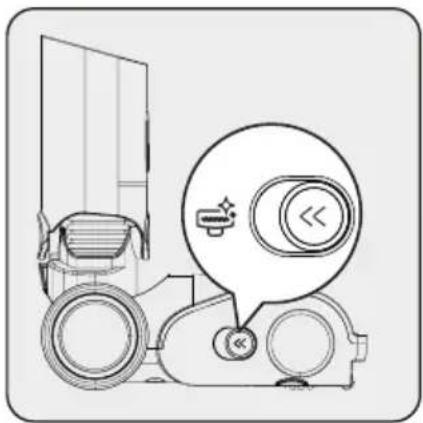

Tryck borstens öppnings-knapp till vänster.

Ta bort damm genom att slå dom mot en hård yta eller med borste. Om här osv. har fastnat i borsten, klipp bort det.

Fäst rullen tillbaka på plats genom att trycka.

5 Rengöring och underhåll

5.3 Förvaring

• Om du inte tänker använda apparaten under en längre tid ska du förvara den försiktigt.
• Koppla ur apparaten.
• Förvara apparaten oåtkomlig för barn.
• Förvara batteriet på en icke-ledande material och låt inte batteriet vara i direkt kontakt med metall. Detta kan förstöra batteriet.

5.4 Transport och hantering

• Bär apparaten i originalpackning under hantering och transport. Apparatens packaging skyddar den mot fysiska skador.
• Placera inga tunga föremål på apparaten eller förpackningen. Annars kan apparaten skadas permanent.
• Om apparaten tappas, fungerar den kanske inte på rätt sätt eller skadas permanent.
