BRUKSANVISNING 17-064 Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art.nr.: 17-064
Modell: 240L
Spänning: 12 V DC
Max. strömförbrukning: .....22 A
Max. effekt: .....240 W
Max. tryck: .....10 Bar
Max. luftflöde:....30 l/min
Lampa: .....LED
Luftslang, spiral: ....5 m
Elkabel: 3 m
Antal munstycken: ..... 3 st. + 1 st. adapter
Mått: 225 x 175 x 160 mm
Vikt: 2,8 kg

3. ANVÄNDNINGSOMRÅDE

Minikompressorn är avsedd för att:

• att drivas av en 12 V DC strömkälla.
- pumpa upp bildäck, cykeldäck, fotbøllar, badleksaker, luftmadrasser och liknande uppblåsbara produkter enligt instruktionerna i denna bruksanvisning.

Minikompressorn får ej:

• användas till syrgastuber, högtrycksdäck eller tillämpningar inom livsmedel och sjukvård.
  • användas i kontinuerlig drift.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.

• Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.

• Kontrollera att alla skydd sitter på plats och är i god funktion.

• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde.
• Överskrid inte maskinens kapacitet.
• Lämna aldrig en maskin obevakad då motorn är igång.

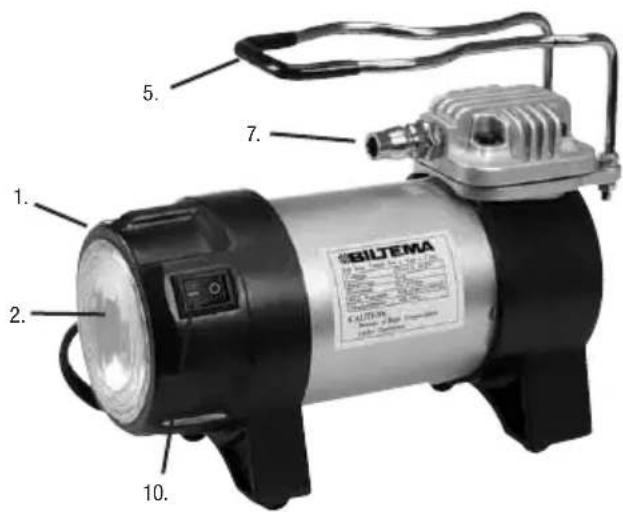

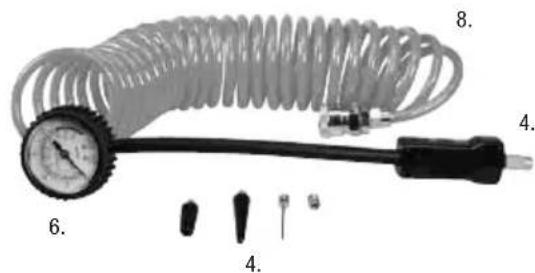

5. ÖVERSIKTSBILD

1. Strömbrytare kompressor ON/OFF
2. Arbetslampa
3. Munstycken
4. Hållare för munstycken
5. Bärhandtag
6. Manometer
7. Insticksnippel för luftslang
8. Luftslang
9. Snabbkoppling till minikompressor
10. Strömbrytare lampa ON/OFF

1. 2. 3. 5. 6. 7. 8. 9. 10. BILTEMA SALADIN Power of Motor Transmission

Följande punkter ska beaktas särskilt vid användning av minikompressorn:

• Överskrid inte rekommenderade tryckvärden vid uppblåsning. Kontrollera med produktens tillverkare om du är osäker.
• Lämna aldrig minikompressorn utan övervakning då den pumpar luft. Det finns risk att lufttrycket blir så högt att bildäcket eller objektet som pumpas upp exploderar.
• Pumphuset kan bli varmt och orsaka brännskador.
• Rikta aldrig tryckluftstrålen mot människor och djur.

7. HANDHAVANDE

7.1 Användning av kompressorn som luftpump

a. Kontrollera att alla slangar och kopplingar på minikompressorn är hela.
b. Placera minikompressorn och uppblåsningsobjektet på ett jämnt underlag.
c. Montera ett lämpligt munstycke på munstyckshållaren (4).
d. Anslut munstycket på luftventilen på produkten som skall pumpas upp. Säkerställ att munstycket sitter ordentligt fast på luftventilen.
e. Anslut den röda batteriklämman till batteriets röda pluspol och anslut därefter den svarta batteriklämman till en jordningspunkt på chassit eller batteriets svarta minuspol. Ställ strömbrytaren (1) i ON-läge varvid kompressorn startar.
f. Pumpa upp till önskat tryck. Vid behov läs av manometern (6).
g. Då rätt tryck uppnåtts stäng av minikompressorn genom att ställa strömbrytaren (1) i OFF-läge.
h. Avlägsna munstycket.

OBS!

• Kompressorn är ej avsedd för kontinuerlig drift. Efter 15 minuters användning finns det risk för överhettning. Låt kompressorn svalna i 30 minuter om den överhettats.
• Vid behov koppla ett urladdningsskydd på batteriet så att det ej urladdas för mycket.

7.2 Att använda lampan

För att tända lampan, ställ strömbrytaren (10) i läge ON. För att släcka lampan, ställ strömbrytaren (10) i läge OFF.

8. TRANSPORT OCH FÖRVARING

Förvara minikompressorn på en torr plats utom räckhåll för barn och andra obehöriga personer.

9. SERVICE OCH UNDERHÅLL

VARNING! Se till att kompressorn inte är ansluten till ett eluttag före service och underhåll.

Rengör aldrig maskinen med lösningsmedel eller antändbara vätskor. Använd endast en tvållösning, men rengör aldrig elektriska komponenter med tvållösningen.

Problemlösning

PROBLEM MÖJLIG ORSAK LÖSNING
Kompressorn startar inte 1.	Smuts i cigaretteändaruttaget.2. Ingen kontakt.	2. Kontrollera att elkabeln är hel och att batteriklämmorna är ordentligt fastsatta och har god kontakt.1. Rengör och blås bort eventuell tobak.
Kompressorn går men pumpar inte luft.	1. Luftläckage på den uppblåsbara produkten.2. Luftläckage vid kopplingar eller slangar.	1. Kontrollera produkten som skall pumpas upp, laga eller byt ut den.2. Kontrollera med såpvatten eller läcksökare.
Kompressorn går sakta. 1.	Kompressorn är överhettad.2. Batteriet är urladdat.3. För låg spänning.	1. Stäng av kompressorn, ta bort stickkontakten och låt kompressorn vila i 30 minuter.2. Ladda upp batteriet.3. Kontrollera batteriets kondition.

10. MILJÖ

Återvinn oönskat material i stället för att slänga det bland soporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt.
