BRUKSANVISNING 15-780 Biltema

Läs denna bruksanvisning och dess säkerhetsföreskrifter före användning. Var särskilt uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller alvarlig personskada om den inte undviks.

VARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller alvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Förvara bruksanvisningen på en säker plats. Vid eventuell försäljning ska bruksanvisningen medfölja produkten.

Denna hydrauliska kran är endast avsedd för korta lyft av bilmotorer i enlighet med anvisningarna i denna manual.

2.1 Förutsägbar felaktig användning

• Överskriden max vikt.
• Lyft av människor eller annat – endast motorer får lyftas.
• Kranen används för transport eller upphängning av last.

• Installation i strid mot bruksanvisningens anvisningar.

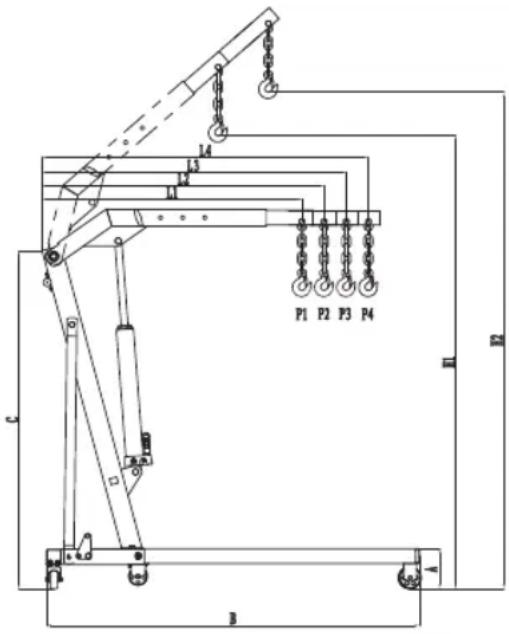

• TEKNISKA DATA

Artikel: 15-780
Märklast (kg): 250 / 500	0 / 750 / 1000
Lyftarmarnaslängd (mm):	1250 / 1160 / 1070 / 980
Lyfthöjd vid max.märklast (mm):	1677
Lägsta höjd vid max.märklast (mm):	178
Nettovikt (kg): 65
Arbetstemperatur: -20 °C till + 50 °C
Hydrauloljansviskositet:	Internationell VG 15

Produkten är märkt med dessa engelska texter och symboler.

Symbol/Engelsk text		Betydelse
		Det är förbjudetatt lyfta människor
	CRUSHINGHAZARD	WARNING!Risk för krosskada
		WARNING!Hängande last.
		Skyddsskormåste användas
		Läs bruksanvisningen
	LIFT ONLYENGINES	Lyft endast motorer
Before use:Loosen oil filler plug to equalize compressed air that may occur in the reservoir during use. To loosen oil filler plug, ro-tate counter-clockwise.		Före användning:Lossa oljepåfyllnings-pluggen för att utjämna komprimerad luft som kan finnas i tanken under användning. För att lossa oljepåfyllningspluggen, vrid moturs.
Stop pumping when the red stop mark is visible, otherwise the crane might be damaged.		Sluta pumpa när det röda stoppmärket är synligt, annars kan kranen ta skada

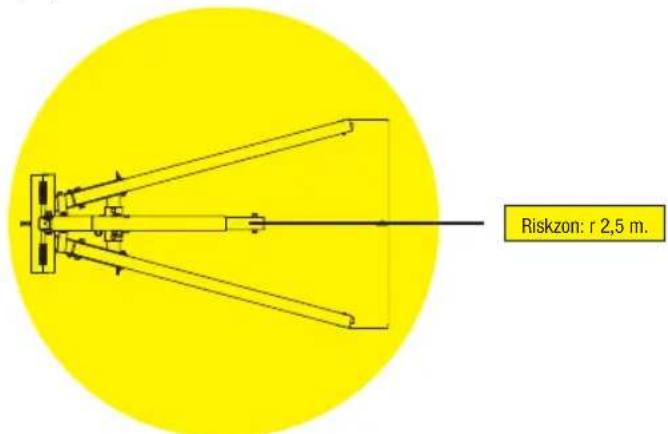

4.2 Riskzon

Riskzonen utgörs av en radie på 2,5 meter från lyftpunkten.

4.3 Säkerhetsföreskrifter

Följs dessa säkerhetsföreskrifter minskar risken för olyckor, emellertid ska operatören även iaktta försiktighet och alltid vara beredd på att oförutsedda och farliga situationer kan uppstå.

- Läs bruksanvisningen före användning.

- Barn, samt vuxna med reducerad mental kapacitet, får inte använda kranen.

- Använd skyddsskor.

- Varningsskyltar och märken på kranen skall alltid vara i gott skick och får inte avlägsnas.

- Kranen får inte överbelastas.

- Kranen är endast avsedd för lyftning, ej för stöd.

- Kranen är endast avsedd för att lyfta motorer under korta perioder.

- Det är förbjudet att använda kranen för att lyfta upp människor.

- Inga modifieringar får göras på kranen.

- Kontrollera kranens funktionalitet före användning. Skadade delar måste lagas eller bytas för användning. Kranen måste vara ordentligt smord.

- Kranen får ej användas för transport.

- Använd endast tillbehör som är godkända för lyft.

- Justera inte säkerhetsventilen.

- Endast motorns avsedda lyftpunkt får användas för lyft.

- Användaren måste hela tiden kunna se kranen och lasten under lyftning och sänkning.

- Använd alltid kranen på ett hårt, plant underlag som tål total belastning.

- Fäll ner stödbenen vid användning, annars kan den välta.

- Upprätthåll din uppmärksamhet på kranen vid användning. Använd inte kranen om du är trött, sjuk eller påverkad av droger eller alkohol.

- Säkerställ att fordonet inte kan rulla före lyftning. Använd parkeringsbroms och/eller block.

- Centrera vikten före lyft.

- Kontrollera att riskzonen är fritt från föremål och omständigheter som kan utgöra en fara.

- Endast operatören får vistas i riskzonen vid lyft.

- Om kranen slutar fungera under pågående lyft, använd en annan kran för att sänka lasten.

- Förvara kranen på en säker plats oåtkomlig för barn.

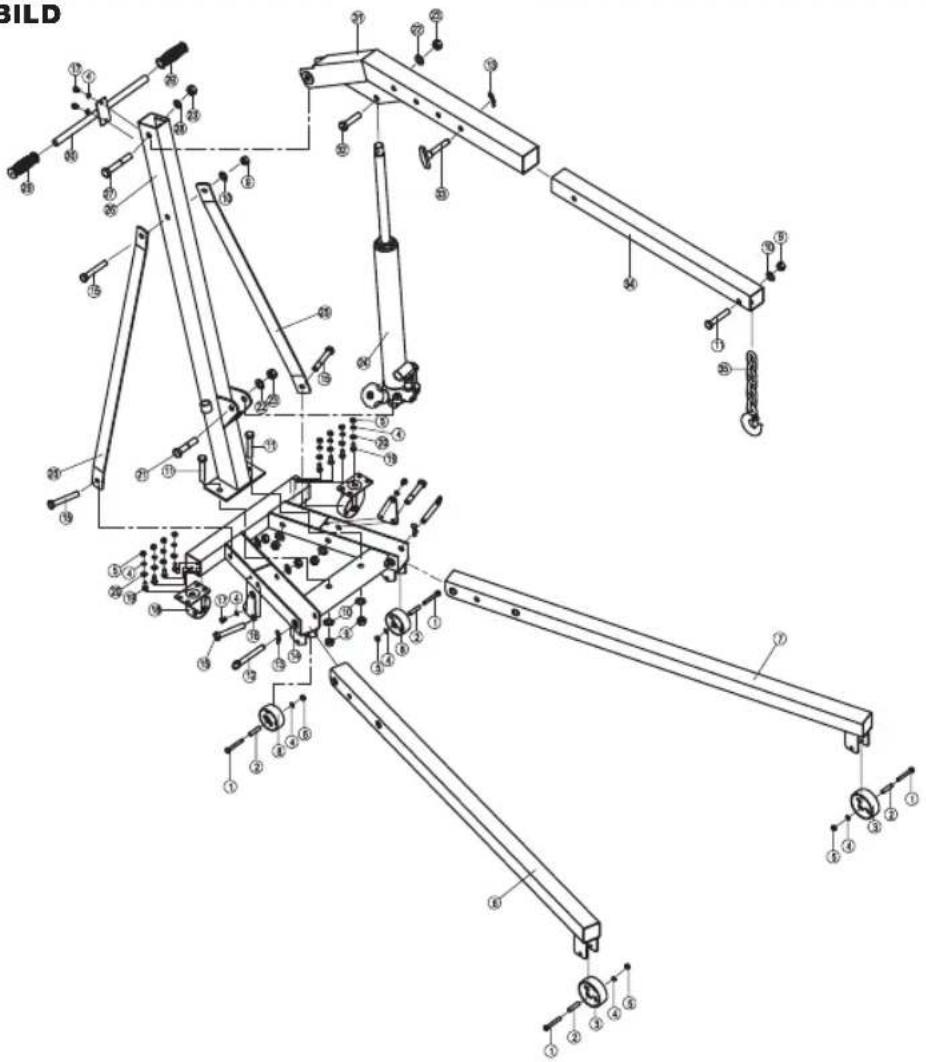

1. ÖVERSIKTSBILD


Nummer	Benämning Antal
1	Bult M8x60 4
2	Bussning	4
3	Framhjul	2
4	Fjäderbricka 8	16
5	Mutter M8	12
6	Framben, höger	1
7	Framben, vänster	1
8	Hjul	2
9	Mutter M14	8
10 Bricka 14 8
11	Bult M14x80 3
12 Ramsprint	2
13 R-sprint	3
14 Underrede	1
15 Bult M14x90 5
16 Platta 2
17	Bult M8x10	4

18 Hjul, svängbart 2
19 Bult M8x20 8
20 Bricka 8 8
21 Bult M16x75 1
22 Bricka 16 2
23 Mutter M16 3
24 Pump 1
25 Stöd 2
26 Balk 1
27 Bult M16x100 1
28 Fjäderbricka 16 1
29 Handtagsgrepp 2
30	Handtag	1
31 Bom 1
32	Bult M16x65 1
33	Sprint	1
34	Bom, förlängning	1
35	Krokkedja	1

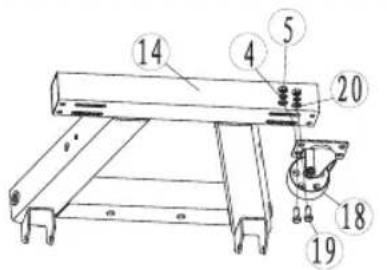

1. Fäst de svängbara hjulen (18) i underredet (14) med bultar (19), bricka (20), fjäderbricka (4) och muttrar (5). Spänn inte muttrarna.

2. För hjulen längs de långa hålen.

3. Där hålen möts, spänn alla fyra muttrar.

4. Fäst hjulen (8) med bussning (2) i underredet med bultar (1), fjäderbricka (4) och muttrar (5). Spänn muttrarna.

5. Fäst framhjulen (3), bussning (2) i benen (6) med bultar (1), fjäderbricka (4) och muttrar (5). Spänn alla muttrar.

6. För benen (6) in i fronten på underredet (14) så att hålen i benen och underredet möts.

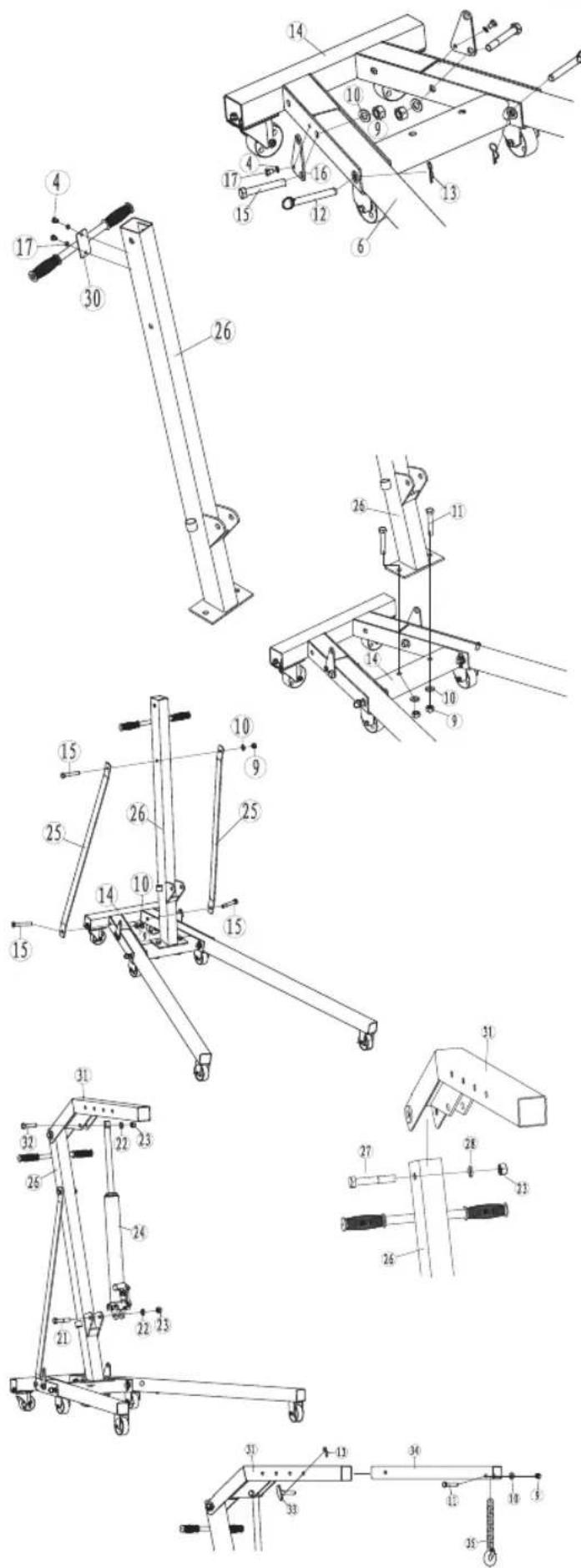

1. Sätt ihop plattan (16), underredet, frambenen (6) med bultar (15, 17), brickor (10), fjäderbrickor (4) och muttrar (9). Kontrollera att muttrarna är åtdragna. Lyft enda sidan av underredet så att hålen på ramen möter hålen på frambenen (6). För sedan in ramsprintarna (12) i hålet och för in R-sprinten (13) i hålet på ramsprinten.
2. Fäst handtaget (3) med två bultar (4) och brickor (17) i balken (26).
3. Använd bultar (11), brickor (10) och muttrar (9) för att fast balkens nederdel (26) i underredet. Spänn inte muttrarna.
4. Använd två bultar (15), brickor (10) och muttrar (9) för att fästa nederdelen av stöden (25) i underredet (14). Använd sedan en bult (15), bricka (10) och mutter (9) för att sätta ihop stödens överdel i balken (26). Spänn och kontrollera alla muttrar.
5. Använd bult (27), bricka (28) och mutter (23) för att fästa bommen (31) i balkens topp. Vrid åt muttrarna (23) så pass hårt att det går att rotera bommen.
6. Använd en bult (21), bricka (22) och mutter (23) för att fästa den nedre delen av pumpen (24) i balken (26). Använd en bult (32), bricka (22) och mutter (23) för att pumpens topp i bommen (31).
7. För in bommens förlängning (34) i bommen (31) och för sedan in sprinten (33) i hålet och säkra den med en R-sprint (13). Använd bult (11), bricka (10) och mutter (9) för att fästa kroken och kedjan (35) i bommens förlängning.

7. ÅtGÄrDEr förE anVÄnDninG

OBS! Utför dessa moment utan belastning.

Fäll ner stödben

Placera kranen på ett plant underlag och fäll ner stödbenen.

Inspektera kranen

Kontrollera att alla delar är hela och att kranen är korrekt monterad.

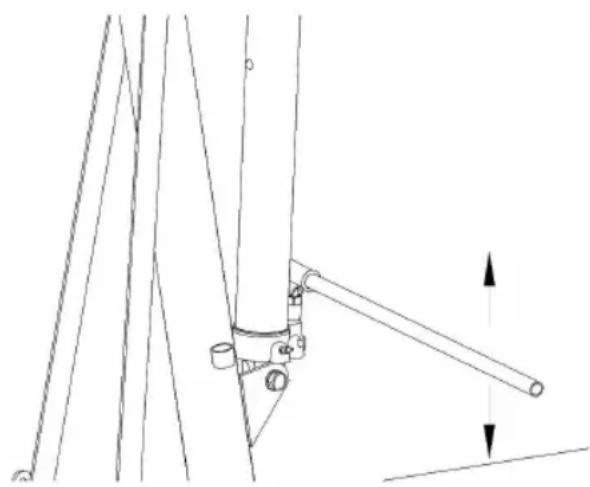

Kontrollera höjning och sänkning med fjädervredet

Kranen är utrustad med en ventil som ska vara stängd vid lyftning och öppnas vid sänkning. Detta görs med ett fjädervred som automatiskt går tillbaka till stängt läge när det släpps.

1. Vrid medurs på fjädervredet för att säkerställa att det är stängt.
2. Sätt handtaget i handtagshylsan på pumpens sida och pumpa några gånger så att kranen lyfter.
3. Vrid moturs på fjädervredet och kontrollera att lyftarmen sänks.
4. Släpp fjädervredet och kontrollera att det går tillbaka till stängt läge.

Systemet behöver luftas före första användning och därefter vid behov.

1. Öppna och håll fjädervredet öppet.
2. Pumpa snabbt med handtaget 6-8 gånger.
3. Öppna oljepåfyllningsskruven med en mejsel och släpp ut luft.
4. Låt skruven vara öppen när kranen används, men stäng den före transport och förvaring.

Tryckutjämna hydraulkolven

Öppna pluggen för oljepåfyllning ca 1 varv före användning för att tryckutjämna hydraulkolven under höjning/sänkning.

8. anVÄnDninG

FARA! RISK FÖR KROSSKADA.

• Vistas aldrig under hängande last.
- Kranen kan välta. Använd stödben.

WARNING! RISK FÖR KROSSKADA.

• Håll riskzonen fri från hinder och obehöriga.
• Vrid sakta på fjädervredet och sänk lasten försiktigt.
• Använd kranen endast för lyftning, inte som stöd.

Justera lyftarmens längd

Lyftarmens längd justeras med hänsyn till motorns vikt. Dra ut sprinten och för lyftarmen till önskat läge.

Last Längd på lyftarm
250 kg 1250 mm
500 kg 1160 mm
750 kg 1070 mm
1000 kg 980 mm

1. Blocka hjulen på fordonet och dra åt handbroms/parkeringsbroms.
2. Placera kranen på ett platt och stabilt underlag nära lyftpunkten. Fäst kroken i lyftpunkten.
3. Kontrollera att motorn kan lyftas utan hinder och obalans.
4. Kontrollera att fjädervredet är i stängt läge, maximalt medurs.
5. Placera handtaget i handtagshylsan och börja pumpa för att lyfta motorn till önskad höjd.
6. Placera motorn på golvet eller säkerställ att den har erforderligt stöd innan arbete på motorn påbörjas.

OBS! Sluta pumpa när det röda stoppmärket är synligt, annars kan kranen ta skada.

Sänkning

1. Se till att området under motorn är fritt.
2. Fatta tag i handtaget med ett stabilt grepp, så att du kan hålla emot vid sänkning.
3. Vrid försiktigt moturs på fjädervredet så att ventilen öppnas och lasten sänks sakta och kontrollerat.

Åtgärder efter användning

1. Stäng oljepåfyllningsskruven.
2. Fäll ihop motorlyften och förvara den på en säker plats.

9. skÖtsEI

Vårdpunkter

Vid regelbunden användning skall värdpunkterna utföras en gång i veckan.

• Rengör rörliga delar med rengöringsmedel eller avfettningsmedel.
• Smörj rörliga delar.
• Ta bort eventuella rostangrepp med rostmedel.

OBS! Använd inte stålborste eller sliperial.

Oljepåfyllning

1. Sänk lyftarmen till den lägsta positionen.
2. Ta bort oljepluggen.
3. Fyll på olja till oljehålets nedre kant.
4. Sätt tillbaka oljepåfyllningsskruven.
5. Utför luftningsproceduren.

Oljebyte

1. Sänk lyftarmen till den lägsta positionen.
2. Skruva loss bultar och muttrar och ta bort pumpen.
3. Ta bort oljepluggen och dränera oljan enligt gällande bestämmelser.
4. Håll pumpen upprätt och fyll på Biltemas hydraulolja.
5. Sätt tillbaka oljepluggen och montera pumpen på kranen igen.
6. Utför luftningsproceduren.

OBS! Felaktig olja kan skada kranens funktion och därmed orsaka en olycka.

Använd endast ren, godkänd hydraulolja.

Felsökningschema

Fel Möjlig orsak Åtgärd
Lyftarmen kan inte höjas till maxläget. Oijenivån är för låg Fyll på olja.
Lyftarmen lyfter dåligt. Ventilen är inte stängd.Luft i systemet.För lite olja.	Stäng ventilen.Lufta systemet.Fyll på olja.
Lyftarmen kan inte sänkas För mycket olja.Rörliga delar behöver smörjas.Mekaniskt fel/något har fastnat.	Dränera olja.Smörj rörliga delar.Kontrollera att inga främmande föremål hindrar funktionen.
Lyftarmen orkan inte hålla lasten. Ventilen är inte stängdFör lite olja.	Stäng ventilen.Fyll på olja.
Kranen lyfter inte lasten. Ventilen är inte stängd.Lasten är för tung.Luft i systemFör lite olja.	Stäng ventilen.Kontrollera motorns vikt och justera längden på lyftarmen enligt angivna maxvärden.Lufta systemetFyll på olja.

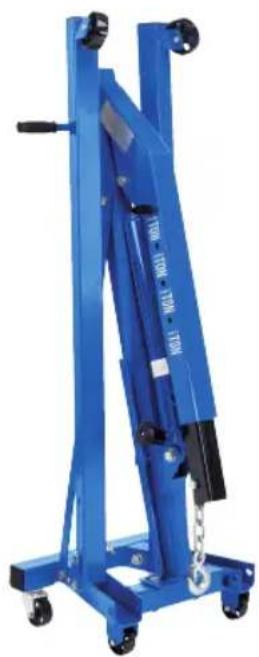

10. FÖRVARING & TRANSPORT

• Kontrollera att oljepåfyllningsskruven är stängd.
• Sänk lyftarmen och fäll upp stödbenen.
• Förvara kranen på en torr plats.
• Transportera kranen liggande på ett säkert sätt så att lyftarmen eller stödbenen inte kan röra sig.

11. AV FALL

Kasserad produkt ska lämnas till återvinning.

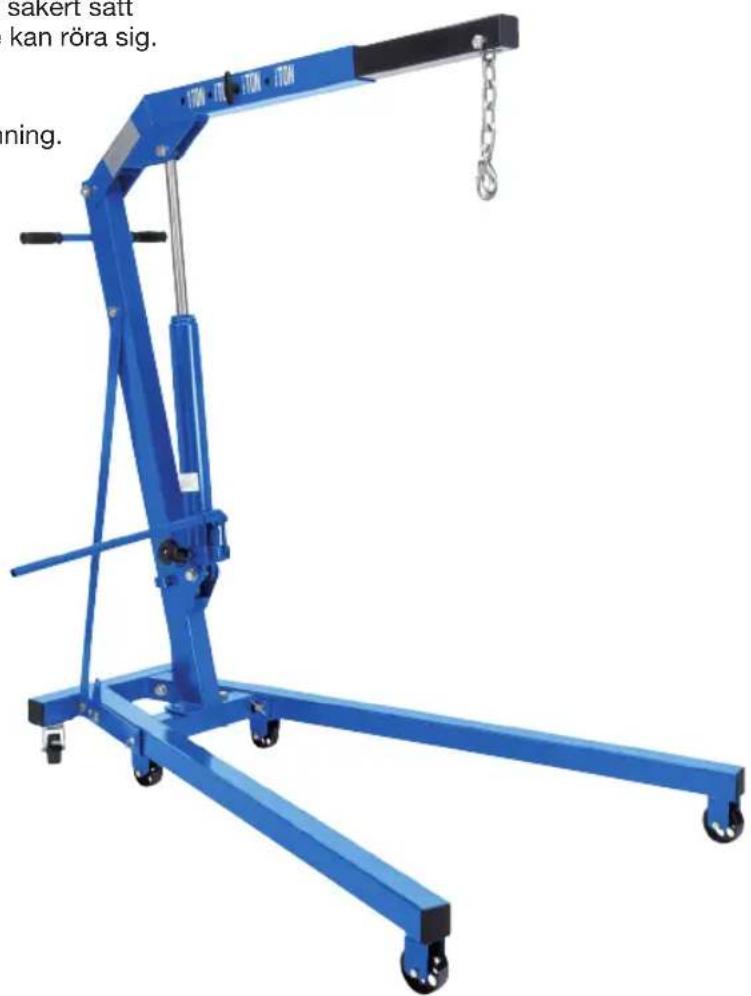

MOTORKRAN

1000 kg
