BRUKSANVISNING CGT 36 Biltema

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda produkten på ett säkert sätt. Läs igenom hela bruksanvisningen före användning, var särskilt uppmärksam på säkerhetsinformationen.

Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen. Med "kvalifi cerad reparatör" avses en person som har den utbildning och kunskap som krävs för att utföra en reparation på ett säkert och korrekt sätt. Spara alltid denna bruksanvisning i närheten av maskinen så att operatören har den lättåtkomlig. Maskinen får inte säljas eller länas ut om inte bruksanvisningen följer med. Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på den säkerhetsinformation som står i denna bruksanvisning.

Informationen i denna manual betecknas som:

⚠️ FARA! - Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠️ WARNING! - Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠ FÖRSIKTIGHET! - Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

i OBS! - Tilläggsinformation, risk för haveri och maskinskada om föreskriften inte följs.

Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.

Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.

Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger

på kablar eller utformning och placering av knappar och reglage.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. TEKNISKA DATA

Art nr: 18-050 Modell: Grästrimmer CGT 36

Spänning:

Klippbredd: 30 cm

Vinkling av trimmerhuvud:

.... 3 + 1 lägen

Varvtal (obelastad): . . . . 720/min

Skyddsklass:....Class III

Vikt inkl 18-060

Batteripaket 2,5 Ah: . . . . 3,4 kg

Ljudtryck L _PA

Mätmetod: ..... EN 3744

Ljudtryck LPA: ..... 75,5 dB(A)

Osäkerhet K: ..... 3,0 dB(A)

Ljudeffekt L_WA

Mätmetod: ..... EN 3744

Ljudeffekt LWA: ..... 93,3 dB(A)

Osäkerhet K: ..... 3,0 dB(A)

Garanterad ljudeffekt: .. 96 dB(A)

! FÖRSIKTIGHET!

De angivna ljudnivåvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det fi nns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifi ka för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, egenskaper arbetslokalen, andra ljudkällor osv., till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

Vibrationer:

Mätmetod:.... EN 50636-2-91

Vibrationer, främre handtag: ....<2,5 m/s²

Vibrationer, bakre handtag: ....< 2,5 m/s ^2

Osäkerhet K: ..... 1,5 m/s²

Deklarerad vibrationsnivå har mätts med i enlighet med en standardiserad mätmetod och kan användas för att jämförelse mellan olika maskiner. Det totala värdet kan användas vid en preliminär bedömning av exponeringen.

⚠️ FÖRSIKTIGHET!

Vibrationsvärdet under faktisk användning kan skilja sig från det deklarerade totala värdet, beroende på hur maskinen används. Behovet att identifi era säkerhetsåtgärder för att skydda operatören baseras på en uppskattning av exponeringen under faktiska arbetsförhållanden med hänsyn till den tid då maskinen arbetar eller är avstängd.

3. ANVÄNDNINGSOMRÅDE

18-050 Grästrimmer CGT 36 är batteridriven och konstruerad för trimning och kantklippning av mindre gräspartier. Den har dubbla trimmertrådar och halvautomatisk matning. Grästrimmern är utrustad med ett teleskophandtag, justerbart nedre handtag, växtskydd, stödhjul och förvaringsfack för extra trådspole. Trimmerhuvudet går både att vinkla och vrida i olika lägen. En säkerhetsspärr förhindrar att strömbrytaren trycks in av misstag. Grästrimmer CGT 36 får endast användas tillsammans med batteripaket och batteriladdare avsedda för maskiner i Biltemas MultiX 36V-serie, vilket är ett produktprogram med en gemensam batteriplattform.

Grästrimmern:

• får inte byggas om.
• får inte användas tillsammans med röjsågklingor eller tråd och knivar av metall.
• användas till annat arbete än vad som nämnts ovan.
• är inte avsedd för yrkesmässigt bruk.

i OBS! Grästrimmern levereras utan batteriladdare och batteripaket vilka säljs separat.

4. SÄKERHETSFÖRESKRIFTER

⚠️ WARNING Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifi kationer som tillhandahålls med detta elverktyg. Underlåtenhet att följa alla nedanstående instruktioner kan resultera i elstöt, brand och/eller allvarlig skada.

Spara alla säkerhetsföreskrifter och -instruktioner för framtida referens.

Termen "elverktyg" i säkerhetsföreskrifterna hänvisar till ditt/din nätdrivna/batteridrivna handhållna och transportabla elverktyg eller trädgårdsmaskin.

Allmänna säkerhetsföreskrifter, elverktyg - Arbetsplatsens säkerhet

a. Håll arbetsplatsen ren och väl belyst. Röriga eller mörka arbetsplatser inbjuder till olyckor.

b. Använd aldrig elverktyg i explosiv miljö, såsom i närheten av brandfarliga vätskor, gaser eller damm. Elverktyg kan skapa gnistor som kan antända damm och ångor.

c. Håll barn och åskådare på avständ vid användning av elverktyg. Störningar och bristande koncentration kan medföra att du förlorar kontrollen.

Allmänna säkerhetsföreskrifter, elverktyg - Personlig säkerhet

a. Var uppmärksam, koncentrera dig på det du gör och använd sunt förnuft vid arbete med ett elverktyg. Använd inte elverktyget då du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet vid användande av elverktyg kan resultera i allvarlig personskada.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammskyddsmask, halkfria skyddsskor, hjälm eller hörselskydd som används vid förekommande omständigheter minskar risken för personskada.
c. Förhindra oavsiktlig start. Försäkra dig om att strömbrytaren är i OFF-läge innan stickkontakten ansluts till strömkällan och/eller batteripaketet, vid lyft eller då elverktyget bärs. Bärande på elverktyg med fi ngret på strömbrytaren eller förse elverktyget med ström då strömbrytaren är i ON-läge inbjuder till olycka.
d. Avlägsna alla justeringsnycklar eller skiftnycklar innan elverktyget startas. En skiftnyckel eller justeringsnyckel som lämnats kvar på en roterande del på elverktyget kan förorsaka personskada.
e. Sträck dig inte för långt. Stå stadigt och håll balansen vid alla tillfällen. Detta gör det möjligt till bättre kontroll över elverktyget vid oväntade situationer.
f. Klä dig korrekt. Bär aldrig lösa kläder eller smycken. Håll dit här och dina kläder borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.
g. Om utrustningen är försedd med dammutsugsanslutning och uppsamlingsutrustning, försäkra dig om att dessa är kopplade och korrekt använda. Användning av dammuppsamlare kan minska risken för dammrelaterade faror.
h. Låt inte erfarenhet från frekvent användande av elverktyg låta dig bli självsäker och bortse från säkerhetsreglerna. Vårdslöst handlande kan, på ett ögonblick, orsaka allvarlig skada.

Allmänna säkerhetsföreskrifter, elverktyg - Användning och skötsel av elverktyg

a. Överbelasta och forcera inte elverktyget. Använd korrekt elverktyg till det arbete som skall utföras. Rätt elverktyg utför arbetet bättre och säkrare om det används i den hastighet som det är tillverkat för.
b. Använd inte elverktyget om strömbrytaren inte startar och stänger av det. Alla elverktyg som inte kan regleras av strömbrytaren är farliga och måste repareras.
c. Koppla bort stickkontakten från strömkällan och/eller avlägsna batteripaketet, om det är löstagbart, från elverktyget före justeringar, byte av verktyg/tillbehör

eller förvaring av elverktyget. Såna förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget.

d. Förvara elverktyg som inte används utom åtkomst för barn och tillåt inte personer som inte har ingående kännedom av detta elverktyg eller dessa instruktioner använda elverktyget. Elverktyg är farliga i händerna på oerfarna användare.
e. Underhåll elverktyg och dess verktyg/tillbehör. Kontrollera felaktig rotations- eller rörelseriktning och fastsättning av rörliga delar, skadade delar eller andra omständigheter som påverkar elverktygets funktion. Vid skada/fel, reparera elverktyget innan användning. Många olyckor orsakas av dåligt underhållna elverktyg.
f. Håll skärverktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa skär är mindre benägna att fastna och är lättare att kontrollera.
g. Använd elverktyget, tillbehör och verktygsbits mm i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som skall utföras. Användning av elverktyg för annat arbete än avsett, kan resultera i en farlig situation.
h. Håll handtag och greppytor torra, rena och fritt från olja och fett. Det går inte att ha hantera och kontrollera elverktyget på ett säkert sätt i oväntade situationer om handtag och greppytor är hala.

Allmänna säkerhetsföreskrifter, elverktyg - Batteridrivna elverktyg användning och skötsel

a. Ladda batteripaketet enbart med den batteriladdare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan orsaka brandfara vid användning med en annan typ av batteripaket.
b. Använd enbart elverktyg med speciellt avsett batteripaket. Användning av annat batteripaket kan orsaka risk för skada och brand.
c. Då batteripaket inte används, håll dem borta från andra metallobjekt såsom gem, mynt, nycklar, spik, skruvar eller andra små metallföremål. Kortslutning av batterikontakterna kan orsaka brännskador och brand.
d. Vid felaktiga förhållanden, kan vätska läcka ut från batteripaketet; undvik kontakt. Om oavsiktlig kontakt inträffar, spola med vatten. Vid kontakt med ögonen, sök läkarhjälp. Vätska som läcker ut från batteripaketet kan orsaka irritationer och brännskador.
e. Använd aldrig batteripaket eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batteripaket kan uppvisa oväntade beteenden som leder till brand, explosion eller skaderisk.
f. Exponera inte batteripaket eller verktyg för överdrivet hög temperatur. Exponering för en temperatur överstigande 130°C kan orsaka en explosion.
g. Följ alla laddningsinstruktioner och ladda aldrig batteripaketet utanför temperaturområdet som är

angivet i bruksanvisningen. Felaktig laddning eller laddning utanför det angivna temperaturområdet kan skada batteripaketet och öka risken för brand.

Allmänna säkerhetsföreskrifter, elverktyg – Service

a. Låt en kvalifi cerad reparatör som enbart använder identiska reservdelar serva ditt elverktyg. Detta säkerställer att ditt elverktygs säkerhet bibehålls.
b. Reparera aldrig skadade batteripaketet. Reparation av batteripaketet får enbart utföras av tillverkaren eller auktoriserade serviceverkstäder.

⚠️ Särskilda säkerhetsföreskrifter, grästrimmer.

a. Tillåt aldrig barn, personer med nedsatt psykisk sinnesförmåga eller mental kapacitet eller brist på erfarenhet och kunskap eller personer som inte har kännedom om dessa instruktioner av hur grästrimmern används. Lokala regler kan begränsa operatörens ålder.
b. Använd aldrig grästrimmern då personer, särskilt barn, eller husdjur är i närheten. Risk för kringfl ygande föremål och distraktion av operatören vilket kan leda till förlorad kontroll över grästrimmern varvid skada kan orsakas.
c. Använd inte grästrimmern om det regnar eller om gräset är blött. Risk för kortslutning.
d. Grästrimmern får aldrig användas tillsammans med röjsågklingor eller tråd och knivar av metall. Risk för person- och maskinskada.
e. Sträck dig inte över klippområdet försök att vid alla tillfällen hålla en bra balans. Stå stadigt i sluttningar och gå – spring aldrig. Risk för att operatören ramlar och tappar kontrollen över grästrimmern.
f. Vidrör aldrig den roterande trimmerträden eller dess hållare innan batteripaketet är demonterat från grästrimmern och till dess de rörliga delarna helt har stannat. Risk för personskada vid beröring av den roterande trimmerträden/hållaren.
g. Använd alltid halkfria och rejäla skor och långbyxor vid användning av grästrimmern.

h. Avlägsna batteripaketet från grästrimmern:

• då den lämnas obevakad.
• före det att trimmertspolen byts eller att trimmerträden matas ut manuellt.
• före inspektion, rengöring och underhåll av maskin.
• vid inspektion efter det att främmande föremål träffats.
• om maskinen börjar att vibrera onormalt, inspektera och åtgärda orsaken omedelbart.

i. Använd aldrig grästrimmern om något skydd eller skyddsanordning är trasigt eller saknas.

j. Släpp omedelbart ut strömbrytarknappen och avlägsna batteripaketet vid olyckshändelse eller driftsproblem. Vid driftsproblem, inspektera och åtgärda orsaken.

Kvarvarande risker vid användning av en strimmer.

Trots att elverktyget tillverkats i enlighet med gällande konstruktionsprinciper angående mått, skydd och komplementerande skyddsåtgärder så kvarstår följande risker för:

• Skärskada. Vid oavsiktlig beröring av den roterande trimmerträden.
• Ögonskada Om inte ögonskydd används.
• Hörselskada Om inte godkänt hörselskydd används.

Symboler på grästrimmern

Var särskilt uppmärksam på de varningssymboler som fi nns på elverktyget. På grästrimmern fi nns följande symboler:

WARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används. Risk för person- eller egendomsskada.

Använd hörselskydd och skyddsglasögon! Risk för hörsel- och ögonskada på grund av hög ljudnivå och kringfl ygande föremål.

Hög ljudnivå, använd hörselskydd. Långvarig exponering kan orsaka hörselskada.

WARNING! Kringfl ygande föremål. Håll personer och djur på ett säkert avständ från arbetsområdet. Risk

för att kringfl ygande föremål kan träffa dig, åskådare, husdjur eller egendom.

Det är förbjudet att använda grästrimmern om det regnar eller utsätta den för väta, exempelvis vid användning i blött gräs. Risk för kortslutning.

Avlägsna alltid batteripaketet från maskinen vid byte av trimmertråd, rengöring, underhåll och reparation. Risk för oavsiktlig start eller elstöt.

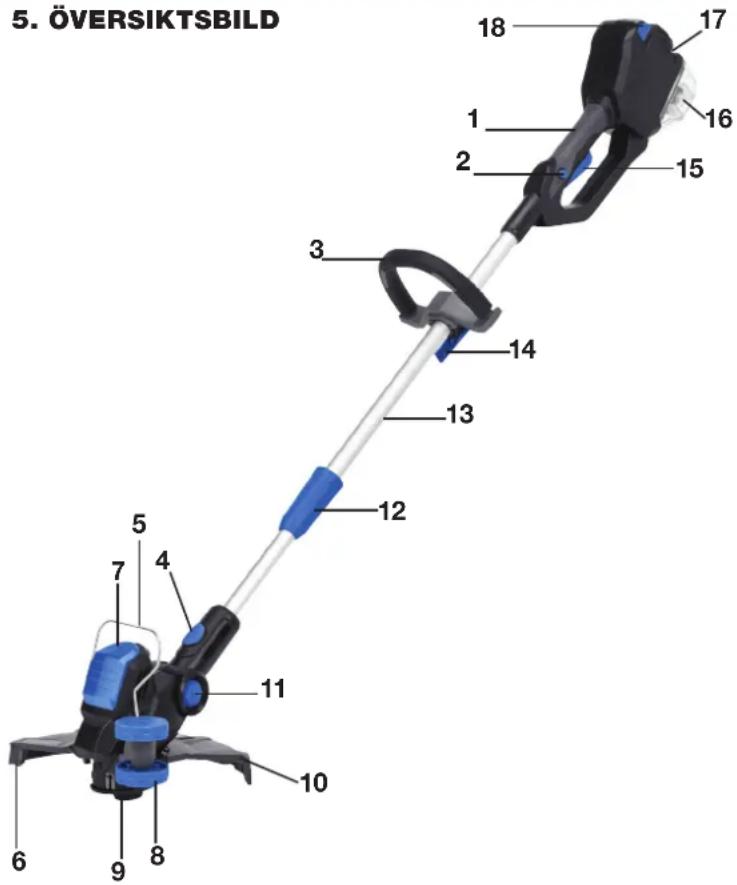

1. Övre handtag
2. Startspärrknapp för strömbrytare ON/OFF
3. Nedre handtag
4. Låsknapp för vridning av trimmerhuvud
5. Växtskydd
6. Trådkniv
7. Trimmerhuvud
8. Stödhjul
9. Hållare, trimmertrådspole
10. Stänkskydd
11. Låsknapp för vinkling av trimmerhuvud (vänster sida)
12. Låsratt, teleskoprör
13. Teleskoprör
14. Låsspak, nedre handtag
15. Strömbrytare ON/OFF
16. Fack för reservspole
17. Batteripaket
18. Låsknapp för batteri

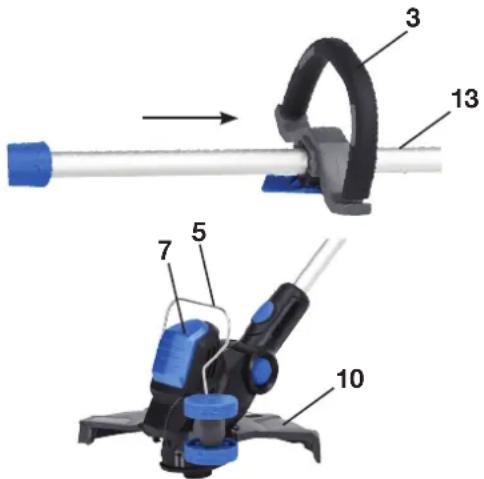

a. För på det nedre handtaget (3) i dess fäste på teleskopröret (13). Ett snäppljud hörs då handtaget låses fast, därefter går det inte att ta bort igen.

i OBS! Kontrollera att handtaget är ordentligt fastlåst i dess fäste efter monteringen.

b. Öppna lässpaken (14) och för handtaget till lämpligt läge. Fäll därefter in lässpaken.
c. För in stänkskyddet (10) i dess fäste och skruva fast det med de två medföljande skruven.
d. Montera växtskyddet (5) på trimmerhuvudet (7). Dra försiktigt isär bygeln och fäst den i de två hålen på vardera sidan om trimmerhuvudet. Var noga med att det vänds åt rätt håll så att det inte vid drift träffas av trimmertråden. Böjen på bygeln skall vara uppåt.

7. ANVÄNDNING OCH HANDHAVANDE

7.1 Skyddsanordningar

WARNING!

Använd aldrig grästrimmern om någon skyddsanordning satts ur funktion, saknas eller är trasig.

Strömbrytare ON/OFF (15) och startspärrknapp (2)

Strömbrytarens funktion är att starta och stänga av motorn. Startspärrknappen förhindrar oavsiktlig start.

• Start: Håll inne startspärrknappen (2) samtidigt som strömbrytaren (15) trycks in.
• Stopp: Släpp strömbrytaren (15) varvid motorn stängs av.

Stänkskydd (10)

Förhindrar stänk och minskar risken för att träffas av kringfl ygande föremål.

7.2 Justering av teleskoprörets (13) längd

Teleskopröret går att ställa in i önskad längd genom att:

a. Vrid låsratten (12) medsols.
b. Justera längden på teleskopröret genom att dra ut eller föra in röret.

c. Lås teleskopröret genom att vrida låsratten (12) motsols. d. Kontrollera att teleskopröret är fastlåst så att det inte går att trycka in eller dras ut.

7.3 Justering av det nedre handtaget (3)

Det nedre handtaget går att steglöst ställa in i önskad höjd och vinkel genom att:

a. Lossa på lässpaken (14) genom att dra den ut ifrån teleskopröret. För handtaget (3) upp-, nedåt och/eller snurra det sidledes.
b. Fäll ned lässpaken (14) så att handtaget blir fastlåst.

7.4 Inställning av trimmerhuvudets (7) vinkel

Trimmerhuvudet kan vinklas i fyra olika lägen genom att:

a. Tryck inlåsknappen (11) på väsnter sida och vinkla trimmerhuvudet (7) till önskad vinkel.
b. Släpp läsknappen (11) och kontrollera att trimmerhuvudet är fastlåst.

7.5 Växtskydd (5)

Det används för att skydda växter och ömtåliga föremål från att träffas av trimmerträden.

a. Fäll ner växtskyddet genom att dra i den försiktigt tills den är helt nerfälld och fastnar i spåret.
b. Fäll upp växtskyddet genom att trycka det uppåt tills den är helt infälld och fastnar i spåret.

• Läs igenom batteripaketets och batteriladdarens bruksanvisning innan batteripaketet laddas för första gången. Om inte batteriet hanteras och laddas enligt instruktionerna i dess bruksanvisningar kan skada inträffa.
• Grästrimmern får enbart användas tillsammans med ett batteripaket ingående i Biltemas MultiX 36V serie. Annat batteripaket kan orsaka person- och maskinskada.

a. Kontrollera att batteripaketet är fulladdat genom att trycka in dess indikator knapp. Om ej, ladda batteriepaketet fullt.
b. För in batteripaketet i dess fäste.
c. Kontrollera att batteripaketet är fastläst.
d. För att demontera batteripaketet, tryck in de två låsknapparna (18) och dra ut det.

i OBS!

• Batteripaket och batteriladdare ingår inte utan säljs separat.
• Ett nytt batteripaket skall laddas upp fullt innan det används för första gången.

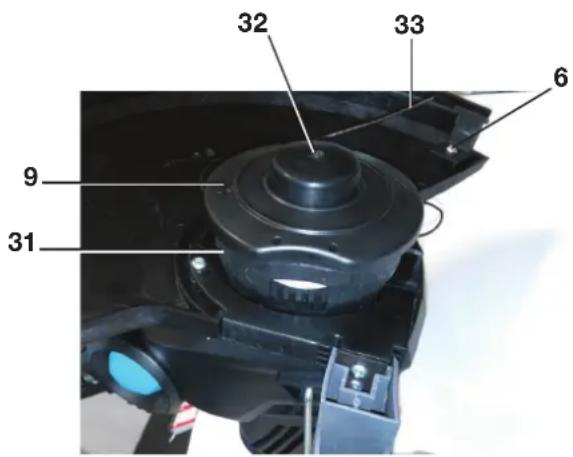

7.7 Montering och byte av trimmertråd

a. Avlägsna batteripaketet (17) från maskinen
b. Tryck in de två låsningarna (30) som fi nns på hållaren (9) och dra upp hållaren.
c. Lyft ut trådspolen, var observant på om fjädern följer med eller inte.
d. Om fjädern följer med, avlägsna den från trådspolen. Rengör inuti fästet (31) där trådspolen satt.
e. Ta en lagom längd trimmertråd ∅ 1,6 mm och böj tråden på mitten. För in mittenbiten i öppningen på trådspolens mittavdelare. Vira på de båda trimmertrådshalvorna i varsitt spår och åt samma håll. Fäst därefter trådändarna i en öppning i de två yttre avdelarna.
f. Montera fjädern i trådspolen, trä in de två trådändarna (33) i var sitt matarhål i fästet (31) och för ned spolen. Lagom längd på trimmertråden utanför fästet är ca 12 cm. Ta hållaren (9) och placera den ovanför spolen och lossa trådändarna. Tryck in hållarens låsningar (30) och för därefter ned hållaren i dess fäste.
g. Montera tillbaka batteripaketet. Håll grästrimmern en bit ovanför marken och starta motorn varvid överfl ödig trimmertråd kapas av kniven (6).

Matning kan ske antingen manuellt eller halvautomatiskt.

Manuell matning:

a. Avlägsna batteripaketet från maskinen.
b. Tryck in matarknappen (32) som fi nns nederst på trådspolen samtidigt som trimmertråd (33) dras ut till stänkskyddet (10).
c. Starta motorn med trimmerhuvudet en bit ovanför marken varvid kniven kapar trimmerträden till rätt längd.
d. Montera tillbaka batteripaketet. Håll grästrimmern en bit ovanför marken och starta motorn varvid överfl ödig trimmertråd kapas av kniven (6).

Halvautomatiskt matning

a. Låt motorn vara igång och tryck försiktigt matarknappen(32) mot marken varvid trimmertråd att matas ut automatiskt. Lyft trimmern från marken då det hörs att kniven klipper av träden. Detta sätt fungerar bäst mot hårt underlag.

7.9 Trimmning av gräsyta

⚠️ WARNING! Vid arbete, håll alltid grästrimmern med båda händerna. Risk för att kontrollen över grästrimmern tappas.

a. Inspektera klippområdet och plocka bort främmande föremål.
b. Kontrollera att grästrimmern är hel, skyddsanordningarna är hela och på plats samt att teleskopröret (13) och handtaget (3) är fastlåsta.
c. Fäll ned växtskyddet om det fi nns ömtåliga växter, föremål eller träd och buskar i klippområdet
d. Kontrollera att batteripaketet (17) är helt och fulladdat.
e. Montera batteripaketet i grästrimmern.
f. Håll grästrimmern en bit ovanför marken/gräset och starta motorn med strömbrytaren.
g. För ned grästrimmern mot gräset och börja klippa med svepamde sidledes rörelser. Arbeta dig framåt.

i OBS! Vid arbete, håll grästrimmern en bit ovanför marken. Undvik att låta den vidröra marken. Detta för att minska onödigt slitage och eventuell skada på trimmertråds-hållaren och matarknappen.

h. Efter arbetets slut, ladda batteriet och rengör grästrimmern.

7.10 Kantklippning

a. Inspektera klippområdet och plocka bort främmande föremål.
b. Kontrollera att batteripaketet är demonterat från gräästrimmern.
c. Trimmerhuvudet kan justera i två lägen, dels för trimning av gräs samt för kantklippning. Tryck in låsknappen (4) och vrid trimmerhuvudet (7) åt vänster i kantklippningsläget, släpp låsknappen och kontrollera att trimmerhuvudet är fastläst i ändläget.
d. Tryck ner stödhjulen i dess fäste så att de låses fast.
e. Kontrollera att trimmertrådarna är lagom långa, mata eventuellt ut mer tråd.
f. Justera teleskopröret (13) och handtaget (3).
g. Montera batteripaketet i grästrimmern.
h. Håll i grästrimmern med hjulen på marken och starta motorn och börja kantklippa.
i. Efter arbetets slut, ladda batteriet och rengör grästrimmern.

8. TRANSPORT & FÖRVARING

8.1 Transport

Vid transport skall batteripaketet vara demonterat från grästrimmern.

8.2 Förvaring

Inför längre tids förvaring ska följande åtgärder utföras:

a. Ta ut och ladda batteripaketet fullt.
b. Kontrollera att maskinen är hel och väl rengjord.
c. Förvara grästrimmern separerat från batteripaketet i en torr, frostfri lokal oåtkomligt för barn och obehöriga.

! FÖRSIKTIGHET!

• Batteriet får inte vara monterat i grästrimmern eller i batteriladdaren vid förvaring eller transport.
• Förvara inte maskinen i närheten av kemikalier, lösningingsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin.

9. REPARATION & UNDERHÅLL

WARNING!

• Batteripaketet skall vara avlägsnat från grästrimmern vid reparation eller underhåll. Detta för att undvika oavsiktlig start.
• Maskinen får enbart repareras av kvalifi cerad reparatör.
• Reparation och öppnande av batteripaketet får enbart utföras av tillverkaren eller auktoriserade serviceverkstäder. Felaktig reparation eller montering kan orsaka brand, explosion och/eller personskada.

9.1 Underhåll efter användning

a. Ta ut batteripaketet och avvakta tills det svalnat, ladda därefer batteripaketet fullt.
b. Torka av grästrimmern med en torr mjuk trasa. Vid kraftig nedsmutsning fukta trasan med en tvållösning.
c. Rengör motorns ventilationsöppningar med en mjuk borste eller dammsugare.
d. Kontrollera att trådkniven (6) är vass, slipa den vid behov med en fi l.
e. Inspektera grästrimmern och kontrollera att den är hel och att det inte fi nns någon lös skruv.

⚠️ WARNING! Använd aldrig rinnande vatten eller kemikalier vid rengöring. Vatten kan orsaka kortslutning och kemikalier kan vara skadligt gentemot plastdetaljer.

10. AVFALLSHANTERING

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2002/96/EG och 2006/66/EC)

9.2 Felsökning

Problem: Möjlig orsak: Årgärd
Motorn startar inte. a. Batteripaketet	är inte korrektmonterat i maskinen.b. Batteripaketet är urladdat.c. Batteripaketet är överhettat.d. Batteripaketet är skadat eller förbrukat.	a. Montera batteripaketet korrekt.b. Ladda batteripaketet fullt.c. Låt batteripaketet svalna.d. Byt till ett nytt batteripaket.
Motorn stannar under klippning. a.	Batteripaketet är urladdat.b. Batteripaketets överbelastnings-skydd har löst ut.	a. Ladda batteripaketetb. Låt batteripaketet svalna och överbelasta ej maskinen.
Det går inte att mata fram trimmertråd.	a. Avverkning sker för fort.b. Tråden är felaktigt virad på spolen.c. Tråden har kommit i kläm under hällaren.	a. Lossa trådspolen och red ut trasslet.b. Vira upp tråden och var noga med att de båda trådarna viras åt samma håll.c. Lossa trådhållaren och för ned tråden i matar
Klippresultatet är otillfredsställande.	a. Avverkning sker för fort. a. Arbeta långsammare, avverka inte mer än maskinen hinner klippa.

GRESSTRIMMER CGT 36

INNHOLDSFORTEGNELSE

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. MONTERING
7. BRUK OG HÅNDTERING
8. TRANSPORT OG OPPBEVARING
9. REPARASJON OG VEDLIKEHOLD
10. AVFALLSHÄNDTERING

1. INTRODUKSJON

Merking på gresstrimmeren

Legg spesielt merke til merkingen på det elektriske verktøyet. Gresstrimmeren har følgende symboler:
