Produkttyp	Induktionshäll
Märke	Scandomestic
Modell	IKF 160-1
Antal kokzoner	4 (2x 1400 W, 2x 1800 W)
Matningsspänning	220-240 V~
Installerad elektrisk effekt	6400 W
Produktmått (L x B x H)	590 x 520 x 60 mm

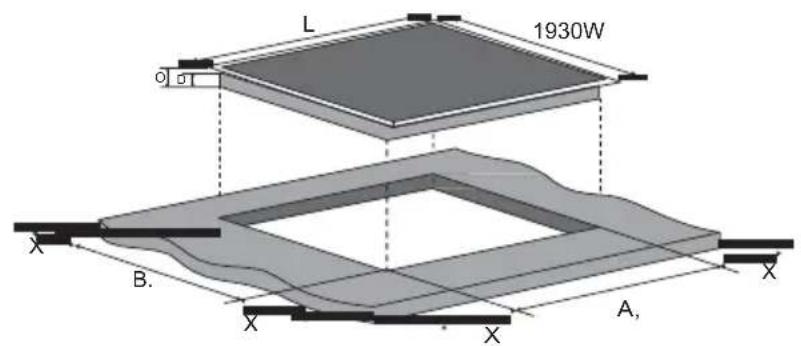

Inbyggnadsmått (A x B)	560 x 490 mm
Kontrolltyp	Touch-kontroller
Timer	Ja, upp till 99 minuter (minutinställning eller automatisk avstängning)
Knapplås	Ja
Automatiskt avstängningsskydd	Ja (beroende på effektnivå, 2-8 timmar)
Övertemperaturskydd	Ja
Detektering av små föremål	Ja (automatisk standbyläge efter 1 minut)
Varm ytindikator	Ja (visar 'H' tills det svalnat)
Lämpliga kokkärl	Induktionskompatibla (magnetisk bas, diameter ≥ 140 mm)
Rengöringsmetod	Glasrengöring eller hällrengöring med mjuk trasa

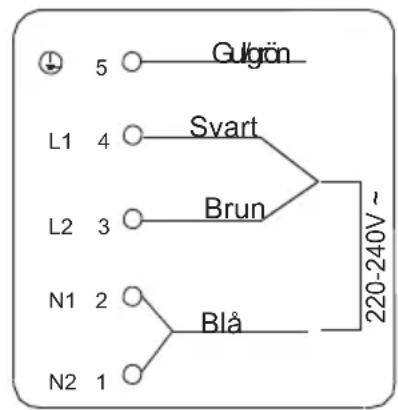

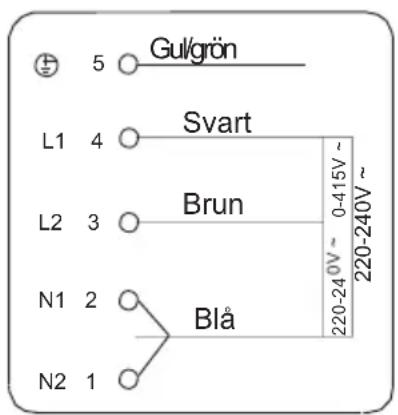

Anslutning av strömkabel	Fast ansluten via omnipolär brytare (min 3 mm kontaktgap)

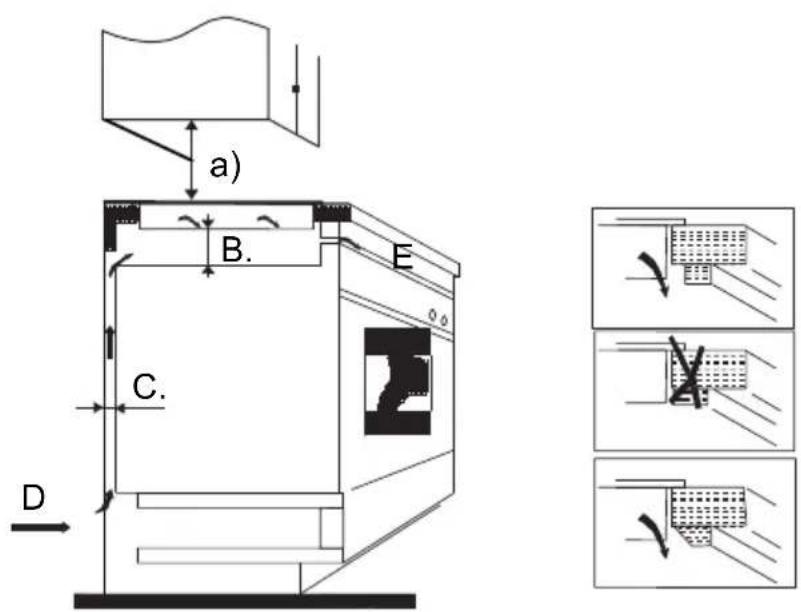

Installationskrav	Bänkskivans tjocklek ≥ 30 mm, 5 cm fritt utrymme, ordentlig ventilation
Säkerhetscertifieringar	Uppfyller europeiska WEEE-direktivet (2012/19/EU)
Garanti	Se tillverkarens villkor (inte specificerat i manualen)

Vanliga frågor - IKF 160-1 Scandomestic

Vilken typ av kokkärl kan jag använda på IKF 160-1?

Använd endast kokkärl med magnetisk bas (induktionskompatibla). Kontrollera med ett magnettest. Undvik rent rostfritt stål, aluminium, koppar, glas eller keramik.

Varför värms inte min panna och displayen visar en blinkande symbol?

Detta indikerar att pannan inte är lämplig, är för liten eller inte centrerad över kokzonen. Använd en panna med plan, magnetisk bas som matchar zonens storlek.

Hur låser jag kontrollerna för att förhindra oavsiktlig användning?

Tryck på knapplåskontrollen. Timerindikatorn visar 'Lo'. För att låsa upp, tryck och håll knapplåskontrollen igen.

Kan jag använda timern för att stänga av en kokzon automatiskt?

Ja. Välj kokzonen, tryck på timerreglaget, ställ in tiden med -/+, och zonen stängs av när tiden löper ut.

Vad ska jag göra om hällen stängs av oväntat och visar en felkod?

Anteckna felkoden (t.ex. F3-F8, E1/E2), stäng av hällen vid strömkällan och kontakta en kvalificerad tekniker. Montera inte isär.

Touch-kontrollerna svarar inte. Vad är fel?

Se till att kontrollerna inte är låsta (kontrollera om 'Lo' visas). Rengör och torka kontrollpanelen. Använd fingertoppen, inte spetsen.

Varför gör min induktionshäll ett surrande eller klickande ljud?

Ett lågt surrande vid hög värme är normalt på grund av elektromagnetisk teknologi. Klickande kan komma från pannans konstruktion. Båda är normala och inga fel.

Hur rengör jag glasytan efter ett sockerutsläpp?

Ta omedelbart bort medan det fortfarande är varmt med en rakbladsskrapa i 30° vinkel. Rengör sedan med hällrengöring och en mjuk trasa.

Vilka installationsavstånd krävs?

Minst 5 cm fritt utrymme runt hällen, bänkskivans tjocklek minst 30 mm, och avståndet från häll till överskåp måste vara minst 760 mm.

Är hällen säker för personer med pacemaker?

Denna häll uppfyller elektromagnetiska säkerhetsstandarder, men personer med pacemaker eller implantat bör rådfråga sin läkare före användning.

BRUKSANVISNING IKF 160-1 Scandomestic

Sådan läses tasterne op

Grattis till köpet av din nya induktionshäll

Vi rekommenderar att du lägger lite tid på att läsa denna instruktion/manual för att fullt ut förstå hur du installerar korrekt och använder den.

Läs installationsavsnittet för installation.

Läs noga igenom säkerhetsinstruktionerna före användning och förvara denna manual för framtida referens.

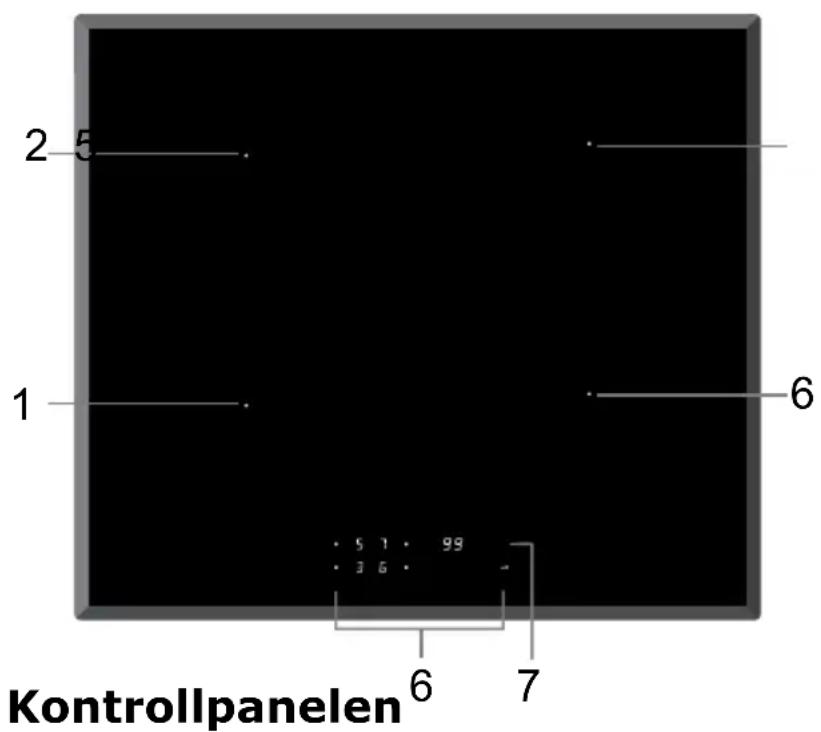

PRODUKTÖVERSIKT

Vy uppifrån

1. Max. 1400 W-zon
2. Max. 1800 W-zon
3. Max. 1400 W-zon
4. Max. 1800 W-zon
5. Glasplatta
6. Kontrollpanel
7. PÅ/AV-kontroll

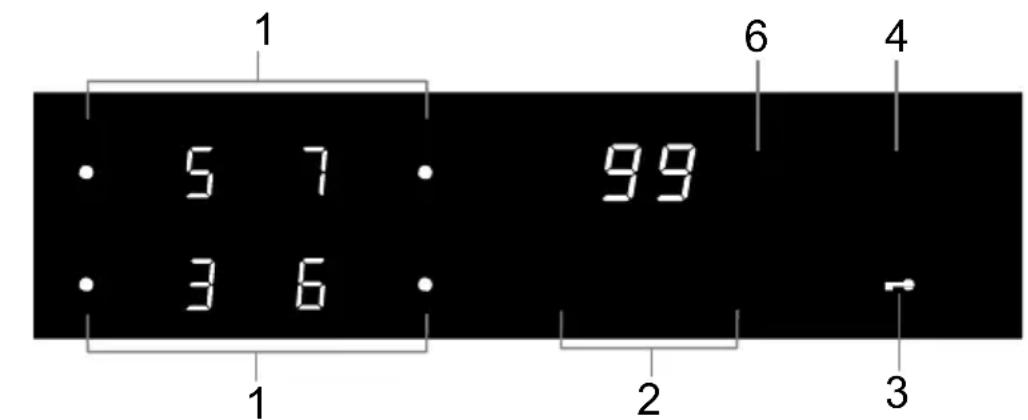

1. Reglage för val av värmezon
2. Ström/timerregleringsnyckel
3. knapplåskontroll
4. PÅ/AV-kontroll
5. Timerkontroll

Några ord om induktionskokning

Induktionskokning är en säker, avancerad, effektiv och ekonomisk matlagningsteknik. Det fungerar genom elektromagnetiska vibrationer som genererar värme direkt i pannan, snarare än indirekt genom att värma glasytan. Glaset blir varmt för att pannan så småningom värmer upp det.

Innan du använder din nya induktionshäll

• Läs den här handboken och ta särskilt hänsyn till avsnittet "Säkerhetsvarningar".
• Ta bort skyddsfilmen som fortfarande kan finnas på din induktionshäll.

Använda pekskontrollerna

• Kontrollerna svarar på beröring, så du behöver inte använda något tryck.
• Använd fingrarna, inte spetsen.
• Du hör ett pip varje gång en beröring registreras.
• Se till att kontrollerna alltid är rena, torra och att det inte finns något föremål (t.ex. ett redskap eller en trasa) som täcker dem. Även en tunn film med vatten kan göra kontrollerna svåra att använda.

Att välja rätt köksredskap

- Använd bara köksredskap med en bas som är lämplig för induktionskokning. Leta efter induktionssymbolen på förpackningen eller på botten av pannan.

- Du kan kontrollera om ditt köksredskap är lämpligt genom att utföra ett magnettest. Flytta en magnet mot botten av pannan. Om den attraheras är pannan lämplig för induktion.

- Om du inte har en magnet:

1. Lägg lite vatten i pannan du vill kontrollera.
2. Om det inte blinkar i displayen och vattnet värms upp är pannan lämplig.
3. Köksartiklar tillverkade av följande material är inte lämpliga: rent rostfritt stål, aluminium eller koppar utan magnetisk bas, glas, trä, porslin, keramik och lergods.

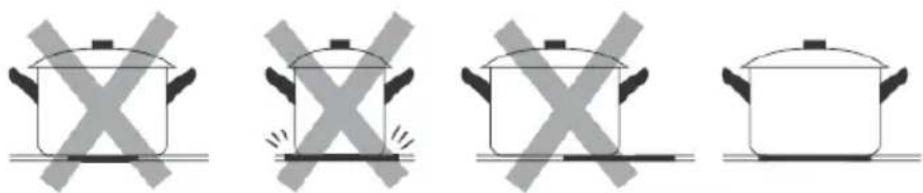

Använd inte köksredskap med taggade kanter eller en böjd bas.

Se till att botten på pannan är slät, sitter platt mot glaset och har samma storlek som kokzonen. Använd kokkärl med en diameter som är lika stor som bilden av den valda zonen. Med hjälp av en kruka används en lite bredare energi med maximal effektivitet. Om du använder mindre gryteffektivitet kan vara mindre än väntat. Pannor med mindre än 140 mm kan inte upptäckas. Centrera alltid pannan i kokzonen.

Lyft alltid stekpannorna från induktionshällen – dra dem inte, annars kan de repa glaset.

Använda din induktionshäll

För att börja laga mat

1. Tryck på ON/OFF-kontrollen.

Efter att strömmen slås på, piper summern en gång, alla displayer visar "-" eller "- -", vilket indikerar att induktionshällen har kommit in i standby-läget.

1. Placera en lämplig kastrull på den matlagningszon som du vill använda.

- Se till att botten av pannan och ytan av kokzonen är ren och torr.

1. När du trycker på värmekontrollen, blinkar indikatorn bredvid knappen

1. Välj en värmeinställning genom att trycka på "-" eller "+" värmekontrollen.

2. Om du inte väljer värmeinställning inom 1 minut stängs induktionshällen automatiskt av. Du måste starta igen vid steg 1.

3. Du kan ändra värmeinställningen när som helst under matlagning.

Om displayen blinkar växelvis med värmeinställningen

Detta innebär följande:

• du inte har placerat en kastrull i rätt kokzon eller,
• pannan du använder är inte lämplig för induktion tillagning eller,
• pannan är för liten eller inte korrekt centrerad på kokzonen.

Ingen uppvärmning sker om det inte finns en lämplig panna i kokzonen. Displayen stängs automatiskt av efter 1 minut om det inte finns någon lämplig panorering på den.

När du är klar att laga mat

1. Rör vid valet av värmezon som du vill stänga av

1. Stäng av kokzonen genom att bläddra ner till "0" eller trycka på "-" och "+" värmekontrollensera tillsammans. Se till att displayen visar "0"

1. Stäng av hela spishällen genom att trycka på ON/OFF på värmekontrollen.

4. Se upp för heta ytor

O visar vilken matlagningszon som är varm att röra vid. Det försvinner när ytan har svalnat till en säker temperatur. Det kan också användas som en energibesparingsfunktion om du vill värma upp ytterligare kokkärl, använd kylplattan som fortfarande är varm.

Låsa kontrollerna

• Du kan låsa kontrollerna för att förhindra oavsiktlig användning (till exempel att barn av misstag slår på kokzonerna).
• När kontrollerna är låsta är alla kontroller utom ON/OFF-kontrollen inaktiverad

För att låsa kontrollerna

Tryck på knapplåsknappen. Timerindikatorn visar "Lo"

För att låsa upp kontrollerna

1. Se till att induktionshällen är på.
2. Tryck och håll ner tangentlåskontrollen ett tag.
3. Du kan nu börja använda din induktionshäll.

När spishällen är i låsläge, är alla kontroller inaktiverade utom ON/OFF. Du kan alltid stänga av induktionshällen med ON/OFF-kontrollen i en nödsituation, men du ska låsa upp spishällen först i nästa operation

Övertemperaturskydd

En utrustad temperatursensor kan övervaka temperaturen inuti induktionshällen. När en överdriven temperatur övervakas stannar induktionshällen automatiskt.

Upptäckt av små artiklar

När en olämplig storlek eller icke-magnetisk panna (t.ex. aluminium) eller något annan litet föremål (t.ex. kniv, gaffel, nyckel) har lämnats på hällen, går hällen automatiskt ner i tempratur i 1 minut. Fläkten fortsätter att kyla ner induktionshällen i ytterligare 1 minut.

Auto nerstängnings-skydd

Automatisk avstängning är en säkerhetsskyddsfunktion för din induktionshäll. Den stängs automatiskt av om du glömmer att stänga av din matlagning. Standardarbetstider för olika effektnivåer visas i tabellen nedan:.

Effektnivå	1	2	3	4	5	6	7	8	9
Standard arbetstimer	8	8	8	4	4	4	2	2	2

När pannan tas bort kan induktionshällen stoppa uppvärmningen omedelbart och hällen stängs automatiskt av efter 2 minuter.

Personer med hjärtfrekvensen bör konsultera sin läkare innan de använder den här enheten.

Använda timern

Du kan använda timern på två olika sätt:

• Du kan använda den som en minut. I den här fall stänger inte timern av någon kokzon när den inställda tiden är slut.
• Du kan ställa in den för att stänga av en kokzon efter att den inställda tiden är slut.
• Du kan ställa in timern på 99 minuter.

Använda timern som en påminnelse

Om du inte väljer någon kokzon

1. Se till att spishällen är på.

Obs! Du kan använda minutvakt även om du inte väljer någon kokzon.

1. Tryck på timerkontrollen, Den mindre indikatorn börjar blinka och "10" kommer att visas i timerdisplayen.

1. Ställ in tiden genom att trycka på "-" eller "+" -värmekontrollen för timern

Tips: Tryck på "-" eller "+" - värmekontrollensenen för timern en gång för att minska eller öka med 1 minut.

Håll "-" eller "+" på värmekontrollen och timern för att minska eller öka med 10 minuter..

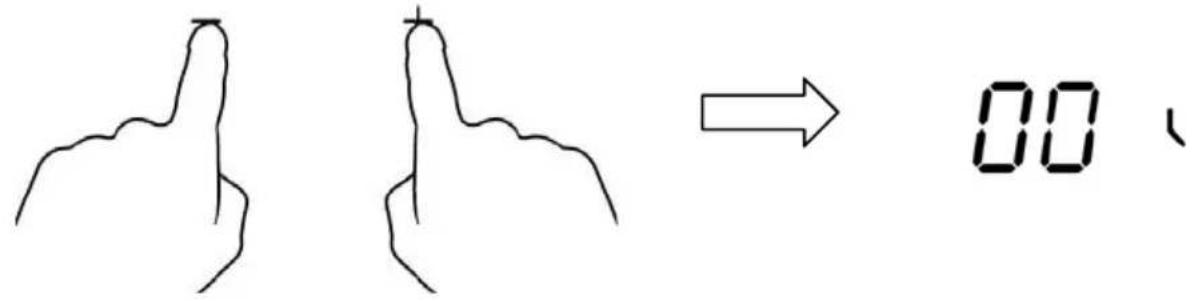

1. Genom att trycka på "-" och "+" avbryts timern och "00" visas i minutvisningen.

1. När tiden är inställd börjar den räkna ner omedelbart. Displayen visar de återstående tid och timerindikatorn blinkar i 5 sekunder.

36

1. Summern piper i 30 sekunder. och timer indikatorn visar “- -” när inställningstiden har gått ut.

--

Ställa in timern för att stänga av en kokzon

Matlagningszoner som ställts in för den här funktionen kommer att:

1. Beröring av värmekontrollen för val av värmezon som du vill ställa in timern för. T.ex zon 3

1. Tryck på timerkontrollen, Den mindre indikatorn börjar blinka och "10" kommer att visas på timerdisplayen.

1. Ställ in tiden genom att trycka på eller värmekontrolltimern

Tips: Tryck på "-" eller "+" -värmekontrollen för timern en gång kommer att minska eller öka med 1 minut.

Tryck och håll ner knappen "-" eller "+" för timern minskar eller ökar med 10 minuter.

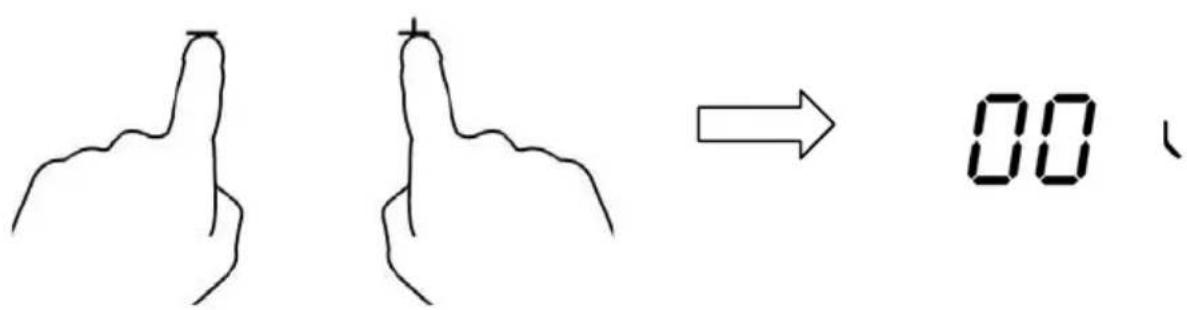

1. När du trycker på "-" och "+" tillsammans. avbryts timern och "00" visas i minutvisningen.

1. När tiden är inställd börjar den räkna ner

omedelbart. Displayen visar de återstående tid och timerindikatorn blinkar i 5 sekunder.

36

OBS: Den röda punkten bredvid effektnivåindikatorn tänds för att indikera att zonen är vald.

• 6 _≥≤

1. När tillagningstimern löper ut stängs motsvarande tillagningszon automatiskt av.

Annan matlagningszon fortsätter att fungera om de är påslagen tidigare.

Riktlinjer för matlagning

Var försiktig när du stekar eftersom oljan och fettet värms upp mycket snabbt, särskilt om du använder PowerBoost. Vid extremt höga temperaturer tänds olja och fett spontant och detta utgör en allvarlig brandrisk.

Matlagningszoner

• Minska temperaturinställningen när maten börjar koka.
• Att använda ett lock kommer att minska koktiden och spara energi genom att behålla värmen.
• Minimera mängden vätska eller fett för att minska tillagningstiderna.
• Börja laga mat i en hög inställning och minska inställningen när maten har värmts igenom.

Sjudande, kokande ris

• Sjudande sker under kokpunkten, vid cirka 85 ° C, när bubblor bara ibland stiger till ytan av kokvätskan. Det är nyckeln till läckra soppor och grytor eftersom smakerna utvecklas utan att koka över maten. Du bör också laga äggbaserade och mjöltjockade såser under kokpunkten.
• Vissa uppgifter, inklusive matlagning av ris enligt absorptionsmetoden, kan kräva en inställning som är högre än den lägsta inställningen för att säkerställa att maten tillagas ordentligt under den rekommenderade tiden.

Sjudande biff

För att laga saftiga smakfulla biffar:

1. Ställ köttet i rumstemperatur i cirka 20 minuter innan det kokas.
2. Värm upp en tungbaserad stekpanna.
3. Borsta båda sidor av biffen med olja. Tappa en liten mängd olja i den varma pannan och sänk sedan ner köttet på den varma pannan.
4. Vänd biffen bara en gång under tillagningen. Den exakta tillagningstiden

Variera på biffens tjocklek och hur tillagad du vill ha den. Tiderna kan variera från cirka 2 - 8 minuter. per sida. Tryck på biffen för att mäta hur tillagad den är - desto fastare känns det mer "väl gjort" det kommer att bli.

1. Låt biffen vila på en varm platta i några minuter. så att den slappnar av och blir mjuk innan servering.

Snabbstekning

1. Välj en induktionskompatibel plattbasad wokpanna eller en stor stekpanna.
2. Ha alla ingredienser och utrustning redo. Omrörning ska vara snabb. Om du lagar stora mängder, koka maten i flera mindre partier.
3. Värm upp pannan kort och tillsätt två matskedar olja.
4. Stek först kött, lägg det åt sidan och håll det varmt.
5. Rör om grönsakerna. När de är heta men fortfarande skarpa, vrid kokzonen till en lägre inställning, sätt tillbaka köttet i pannan och tillsätt din sås.
6. Rör ingredienserna försiktigt för att se till att de värms iigenom..
7. Servera omedelbart.

Värmeinställningar

Inställningarna nedan är endast riktlinjer. Den exakta inställningen beror på flera faktorer, inklusive köksredskapet och mängden du lagar mat. Experimentera med induktionshällen för att hitta de inställningar som bäst passar dig.

Värmefixering	Lämplighet
1 - 2	känslig uppvärmning för små mängder matsmälta choklad, smör och livsmedel som bränner snabbtmjukt sjudande
3 - 4	eftervärmningsnabbkokningmatlagning av ris
5 - 6	pannkakor
7 - 8	Sautématlagningspasta
9	Snabbstekningsvedningatt koka soppaVattenbad för kokande vatten.

Skötsel och rengöring

Vad?	Hur?	Viktigt:
Smuts på glas (fingeravtryck, märken, fläckar kvar av mat eller spill på glaset)	1. Stäng av strömmen till spishällen.2. Applicera en disktrasa medan glaset fortfarande är varmt (men inte hett!)3. Torka med en ren trasa eller pappershandduk.4. Slå på strömmen till spishällen igen.	När strömmen till spishällen är avstängd kommer det inte att visas någon "varm yta" men kokzonen kan fortfarande vara het! Var extremt försiktig.Tunga medel, hårda/slipande rengöringsmedel kan repa glaset. Läs alltid etiketten för att kontrollera om ditt rengöringsmedel eller är lämpligt.Lämna aldrig rengöringsrester på spis: glaset kan bli färgat.
Rester eller hett sockerhaltigt spill över glaset	Ta bort dessa omedelbart med en fiskskiva, palettkniv eller rakknivskrapa som är lämplig för induktionsglasplattor, men se upp för varma ytor i kokzonen:1. Stäng av strömmen till spishällen vid väggen.2. Håll bladet eller redskapet på a 30 ° vinkel och skrapa smuts eller spill till ett svalt område på spishällen.3. Rengör smuts eller spill upp med en disktrasa eller pappershandduk.4. Följ steg 2 till 4 för "Smuts på glas" ovan.	Avlägsna fläckar som lämnas av mat som smälter och sockerhaltig mat eller spillöverföring så snart som möjligt. Om de får svalna på glaset kan de vara svåra att ta bort eller till och med permanent skada glasytan.Obs: när säkerhetsskyddet dras in är bladet i en skrapa vasst. Använd försiktigt och förvara alltid säkert och utom räckhåll för barn.
Spill över pekskontrollerna	1. Stäng av strömmen till spishällen.2. Torka upp spillet3. Torka av beröringsområdet med en ren fuktig svamp eller trasa.4. Torka av området helt med en pappershandduk.5. Slå på strömmen till kokplattan igen.	Kokplattan kan pipa och stänga av sig själv, och beröringskontrollerna kanske inte fungerar när det finns vätska på dem. Se till att torka av kontrollpanelen innan du sätter på spishällen igen.

Tips och tricks

Problem	Möjliga orsaker:	Vad ska man göra
Induktionshällen kan inte slås på.	Ingen ström	Se till att induktionshällen är ansluten till strömförsörjningen och att den är påslagen.Kontrollera om ett ström-avbrott har skett i ditt hem eller ditt område. Om du har kontrollerat allt och problemet kvarstår, ring en kvalificerad tekniker.
Beröringskontrollerna svarar inte.	Kontrollerna är låsta.	Lås upp kontrollerna. Se avsnitt "Använd din induktionsplatta" för instruktioner.
Pekskontrollerna är svåra att använda.	Det kan finnas en liten film med vatten över kontrollerna eller så använder fingerspetsen när du rör vid kontrollerna.	Se till att beröringsvärmekontrollen är torr och använd fingerkulan när du rör vid kontrollen.
Glaset repas.	Grovt kokkärl.Olämplig, slipande skur eller rengöringsprodukter som används.	Använd köksredskap med platt och slät bas. Se "Välja rätt köksredskap".Se "Skötsel och städning".
Vissa stekpannorspricker eller klickar.	Detta kan orsakas av konstruktionen av ditt köksredskap (lager av olika metaller vibrerar annorlunda).	Detta är normalt för köksredskap och indikerar inte ett fel.
Induktionshällen ger ett lågt brummande ljud när det används på en hög värmeinställning.	Detta orsakas av tekniken för induktionskokning.	Detta är normalt, men ljudet bör lugna ner eller försvinna helt när du minskar värmeinställningen.
Fläktljud från induktionshällen.	En kylfläkt inbyggd i din induktionshäll har kommit på för att förhindra att elektroniken överhettas. Det kan fortsätta att köras även efter att du har stängt av induktionshällen.	Detta är normalt och behöver ingen åtgård. Stäng inte av strömmen till induktionshällen vid väggen medan fläkten är igång.
Kokkärlen blir inte heta och visas på displayen.	Induktionshällen kan inte upptäcka pannan eftersom den inte är lämplig för induktionstillagning.Induktionshällen kan inte upptäcka pannan eftersom den är för liten för matlagningszonen	Använd köksredskap som är lämpliga för induktionskokning. Se avsnittet "Välja rätt köksredskap".Centrera pannan och se till att base matchar storleken på kokzonen.
Induktionshällen eller en kokzon har stängts av sig oväntat, en ton ljuder och en felkod visas (vanligtvis alternerande med en eller två siffror i matlagningstimerdisplayen).	(Tekniska störningar) Observera	felbokstäver ochsiffror, växla kraften till induktionshällen av vid väggen och kontakta en kvalificerad tekniker.

Felvisning och inspektion

Om det uppstår ett problem kommer induktionshällen automatiskt in i skyddsläget och visar motsvarande skyddskoder:

Problem	Möjliga orsaker:	Vad ska man göra
F3-F8	Fel på rumstemperatursensorn	Kontakta leverantören.
F9-FE	Temperaturgivare för IGBT fel	Kontakta leverantören.
E1 + E2	Onormal matningsspänning	Kontrollera om nätaggregatet är normalt.Slä på efter strömmen utbudet är normalt.
E3/E4	Onormal temperatur	Inspektera pannan.
E5/E6	Dålig induktionshällvärme strålning	Starta om efter induktionshällen svalnar.

Ovanstående är bedömning och inspektion av vanliga fel.

Demontera inte enheten själv för att undvika faror och skador på induktionshällen.

Tekniska specifikationer

Modell	IKF 160-1
Matlagningszoner	Zoner
Matningsspänning	220-240V ~
Installerad elkraft	6400W
Produktstorlek L × B × H (mm)	590X520X60
Inbyggda dimensioner A × B (mm)	560X490

Vikt och dimensioner är ungefärliga. Eftersom vi kontinuerligt strävar efter att förbättra våra produkter kan vi ändra specifikationer och design utan tidigare meddelande.

Installation

Skär ut arbetsytan enligt de storlekar som visas på ritningen.

För installation och användning ska minst 5 cm utrymme bevaras runt hålet.

Se till att arbetsytans tjocklek är åtminstone 30 mm. Vänligen välj värmebeständigt arbetsytematerial för att undvika större deformation orsakad av värmestrålningen från kokplattan. Som visas nedan:

Se under alla omständigheter till att induktionskokhällen är väl ventilerad och att luftinloppet och utloppet inte är blockerade. Se till att induktionskokhällen är i gott skick. Enligt nedanstående.

Obs: Säkerhetsavståndet mellan kokplattan och skåpet ovan kokplattan bör vara åtminstone 760 mm.

Innan du installerar spisen måste du se till att:

• arbetsytan är kvadratisk och plan, och inga konstruktionsdelar stör störningarna i utrymmet
• arbetsytan är gjord av ett värmebeständigt material
• om hällen är installerad ovanför en ugn har ugnen en inbyggd kylfläkt
• installationen kommer att uppfylla alla godkännandekrav och tillämpliga standarder och föreskrifter
• en lämplig isoleringsströmbrytare som ger full frånkoppling från nätspänningen är integrerad i de permanenta kablarna, monterade och placerade för att följa de lokala ledningsreglerna och bestämmelserna. Isoleringsomkopplaren måste vara av en godkänd typ och tillhandahålla en 3 mm luftgapskontakt-separering i alla poler (eller i alla aktiva [fas] ledare om de lokala ledningsreglerna möjliggör denna variation av kraven)
• Isoleringsomkopplaren kommer att vara lättillgänglig när hällen är installerad
• du konsulterar lokala byggnadsmyndigheter och stadgar om du är osäker på installationen
• du använder värmebeständiga och lätt att rengöra ytor (som keramiska plattor) för
  väggytor som omger hällen.

När du har installerat spishällen ska du se till att

- nätkabeln inte blockeras av skåpdörrar eller lådor

Ansluta spisen till elnätet

Hällen måste endast anslutas till elnätet av en lämplig kvalificerad person. Innan du ansluter spisen till elnätet, kontrollera att:

1. det inhemska ledningssystemet är lämpligt för den kraft som hällen drar.
2. spänningen motsvarar värdet som anges i typskylten
3. strömförsörjningskabelsektionerna tål den belastning som anges på typskylten.

För att ansluta hällen till elnätet, använd inte adaptrar eller förgreningsanordningar, eftersom de kan orsaka överhettning och eld.

Strömförsörjningskabeln får inte beröra några heta delar och måste placeras så att dess temperaturen kommer inte överstiga 75 °C vid någon tidpunkt.

Kontrollera med en elektriker om det inhemska ledningssystemet är lämpligt utan förändringar. Ändringar får endast göras av en behörig elektriker.

Strömförsörjningen ska anslutas i enlighet med relevant standard eller en enpolig brytare. Anslutningsmetoden visas

nedan.

Om det totala antalet värmeenheter på den apparat du väljer inte är mindre än 4, kan apparaten anslutas direkt till elnätet med enfas som anges nedan.

• Om kabeln är skadad måste ska bytas ut måste operationen utföras av försäljningen med specialverktyg för att undvika olyckor.
• Om apparaten ansluts direkt till elnätet måste en omnipolär brytare installeras med en öppning på minst 3 mm mellan kontakterna.
• Installatören måste se till att rätt elektrisk anslutning har upprättats och att den överensstämmer med säkerhetsföreskrifterna.
• Kabeln får inte böjas eller komprimeras.
• Kabeln måste kontrolleras regelbundet och bytas ut av auktoriserade tekniker endast.

SÄKERHETSANVISNIGAR

Din säkerhet är viktig för oss. Läs denna information innan du använder din spishäll.

Installation

Risk för elektriska stötar

• Koppla bort apparaten från elnätet innan du utför något arbete eller underhåll på den.
• Anslutning till ett bra jordledningssystem är viktigt och obligatoriskt.
• Ändringar av det inhemska ledningssystemet får endast utföras av en behörig elektriker.
• Underlåtenhet att följa detta råd kan leda till elektriska stötar eller dödsfall.

Fara

• Var försiktig - panelens kanter är vassa.
• Underlåtenhet att använda försiktighet kan leda till personskador eller skärsår.

Viktiga säkerhetsinstruktioner:

• Läs dessa instruktioner noggrant innan du installerar eller använder apparaten.
• Inget brännbart material eller rengöringsrestersprodukter får placeras på denna apparat när som helst.
• Vänligen göra denna informationen tillgänglig för den person som ansvarar för installationen av apparaten eftersom det kan minska installationskostnaderna.
• För att undvika fara måste denna apparat installeras enligt dessa installationsinstruktioner.
• Denna apparat ska installeras och jordas bara av en lämplig kvalificerad person.
• Denna apparat ska anslutas till en krets som innehåller en isoleringsströmbrytare som ger full koppling från strömförsörjningen.
• Underlåtenhet att installera apparaten på rätt sätt kan upphäva garanti eller anspråk på ansvarsskyldighet.

Drift och underhåll

Risk för elektriska stötar

• Koka inte på en trasig eller sprucken spishäll. Om bordsytan skulle gå sönder eller spricka, stäng av apparaten omedelbart vid nätspänningen (väggomkopplare) och kontakt kvalificerad tekniker:
• Stäng av plattan vid väggen innan rengöringsrestersprodukter eller underhåll.
• Underlåtenhet att följa detta råd kan leda till elektriska stötar eller dödsfall.

Hälsofara

• Denna apparat uppfyller elektromagnetiska säkerhetsstandarder.
• Personer med pacemaker eller andra elektriska implantat (som insulinpumpar) måste emellertid rådfråga sin läkare eller implantattillverkare innan de använder den här apparaten för att se till att implantaten inte påverkas av det elektromagnetiska fältet.
• Underlåtenhet att följa detta råd kan leda till dödsfall.

Varning för heta ytor

- Under användning blir tillgängliga delar av denna apparat tillräckligt heta för att orsaka

• det finns tillräckligt med frisk luft från utsidan av skåpet till basen på hällen
• om hällen är installerad ovanför en låda eller skåp, installeras en värmeskyddsbarriär under hållens botten
• Isoleringsomkopplaren är lättillgänglig

Innan du hittar fästkonsolerna

Enheten ska placeras på en stabil, slät yta (använd förpackningen). Använd inte kraft på kontrollerna som sticker ut från spisen.

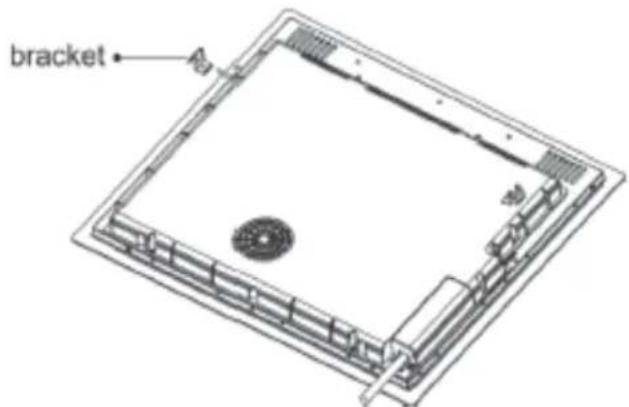

Justera konsolens läge

Fäst hällen på arbetsytan genom att skruva 2 konsoler på botten av hållen (se bild) efter installationen.

Justera fästets läge så att den passar för olika bords tjocklek.

1. Induktionsvärmeplattan måste installeras av kvalificerad personal eller tekniker.
   Vi har professionell personal till din tjänst. Vänligen utför aldrig installationen själv.
2. Hällen kommer inte att installeras direkt ovanför diskmaskin, kyl, frys, tvättmaskin eller torktumlare, eftersom fuktigheten kan skada spisens elektronik
3. Induktionsvärmeplattan ska installeras så att bättre värmestrålning kan säkerställas för att förbättra dess tillförlitlighet.
4. Väggen och den inducerade värmezonen ovanför bordytan ska motstå värme.
5. För att undvika skador måste kitet och limmet vara värmebeständigt.

brännskador.

• Låt inte din kropp, kläder eller något annat än lämpligt köksredskap kontakta induktionsglaset tills ytan är sval.
• Lämna aldrig metallföremål (som köksredskap) eller tomma kokkärl på plattan som de kan bli het mycket snabb.
• Se upp: magnetiserbara metallföremål som bärs på kroppen kan bli heta i närheten av spishällen. Guld- eller silversmycken påverkas inte.
• Håll barn borta.
• Handtagen med kastrullarna kan vara heta att beröra. Kontrollera att kastrullens handtag inte överhäng andra kokzoner som är på. Förvaras oåtkomligt för barn.
• Underlåtenhet att följa detta råd kan leda till brännskador.

Fara

• Det rakkniv som är skarpt på en bordsskrapa exponeras när säkerhetsskyddet dras in. Använd försiktigt och förvara alltid säkert och utom räckhåll för barn.
• Underlåtenhet att använda försiktighet kan leda till personskador eller nedskärningar.

Viktiga säkerhetsinstruktioner:

• Lämna aldrig apparaten utan uppsikt när den används. Rester orsakar rök och feta utsläpp som kan antända.
• Använd aldrig apparaten som arbets- eller lagringsyta.
• Lämna aldrig några föremål eller redskap på apparaten.
• Placera eller lämna inga magnetiserbara föremål (t.ex. kreditkort, minneskort) eller elektroniska enheter (t.ex. datorer, MP3-spelare) nära apparaten, eftersom de kan påverkas av dess elektromagnetiska fält.
• Använd aldrig apparaten för att värma eller värma rummet.

- Stäng alltid av kokzonerna och spishällen efter användning enligt beskrivningen i denna bruksanvisning (dvs. genom att använda pekskontrollerna). Lita inte på detekteringsfunktionen för att stänga av kokzonerna när du tar bort kokkärlen.

- Låt inte barn leka med apparaten eller sitta, stå eller klättra på den.

- Förvara inte saker som är intressanta för barn i skåp ovanför apparaten. Barn som klättrar på spisen kan bli allvarligt skadade.

- Lämna inte barn ensamma eller utan övervakning i det område där apparaten används.

- Barn eller personer med funktionsnedsättning som begränsar deras förmåga att använda apparaten bör ha en ansvarsfull och kompetent person som instruerar dem i dess användning. Instruktören ska vara nöjd med att de kan använda apparaten utan fara för sig själva eller sin omgivning.

- Reparera eller byt inte ut någon del av apparaten såvida det inte särskilt rekommenderas i manualen. All annan service bör utföras av en kvalificerad tekniker.

- Använd inte ångrensare för att rengöra spisen.

- Placera eller släpp inte tunga föremål på spisen.

- Stå inte på spisen.

- Använd inte kokkärl med kantiga kanter eller dra kokkärl över induktionsglasytan eftersom det kan repa glaset.

- Använd inte skurar eller andra hårda slipande rengöringsmedel för att rengöra kokplattan med dessa då de kan repa induktionsglaset.

- Om nätkabeln är skadad, måste den endast bytas ut av en behörig tekniker.

- Använd inte spishällen med hjälp av en extern timer eller separat fjärrkontrollsystem.

• Den här apparaten är avsedd att användas i hushållsapplikationer och liknande applikationer som: -personalkök
• Områden i butiker, kontor och andra arbetsmiljöer; - gårdhus; -med kunder i hotell, motell och andra bostadsmiljöer; -bädds- och frukostmiljöer.

Kassera inte denna produkt som osorterat kommunalt avfall. Insamling av uppgifter sådant avfall separat för specialbehandling är nödvändigt.

Användning är märkt i enlighet med europeiskt direktiv 2012/19/EU för avfallselektrisk och elektronisk utrustning (WEEE). Genom att säkerställa att denna apparat bortskaffas korrekt hjälper du till att att förhindra eventuella skador på miljön och människors hälsa, som annars kan orsakas om den kastas på fel sätt.

Symbolen på produkten indikerar att den kanske inte behandlas som normalt hushållsavfall. Det bör föras till en uppsamlingsplats för återvinning av elektriska och elektroniska varor.

Denna apparat kräver specialavfallshantering. För ytterligare informationen om specialbehandling, återvinning och återvinning av denna produkt, kontakta ditt kommunfullmäktige, din hushållsavfallstjänst eller butiken där du köpte den.

För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter kundservice sophämtningstjänst kundserviceaffären där du köpte varan.
