BRUKSANVISNING 50-254 Biltema

Denna gasolgrill, modell KS18400, är konstruerad och tillverkad i överensstämmelse med följande förordning och standard:

(EU) 2016/426

EN 498:2012

Produkten är identisk med den gasolgrill som varit föremål för typkontroll av godkänt kontrollorgan:

NB nr: 2531

TÜV Rheinland InterCert Kft. – Product Certification Body – H-1132 Budapest, Váci út 48/a-b

Tillverkad av:

• Endast för utomhusbruk.
- Läs instruktionerna noggrant innan du använder grillen.
- Åtkomliga delar av grillen kan bli mycket varma. Håll alltid små barn borta från den varma grillen.
- Läckagesökning skall alltid utföras efter anslutning av gasol.
- Gasolfl askan får inte placeras på grillen.
- Flytta inte på grillen när den används.
- Stäng av gasolfl ödet vid fl askan när du inte ska grilla mer.
- Modifi ering av grillen, felaktig användning eller underlåtelse att följa instruktionerna kan vara farligt och ska inte göras.
- Använd endast gasolbehållare med butan/propan, enligt lokala föreskrifter.

WARNING!

Om du känner gasollukt, gör så här:

1. Stäng av gasolfl ödet vid fl askan.
2. Släck alla öppna lågor. Använd inga elektriska apparater.
3. Öppna locket på grillen för att låta gasen skingras.
4. Ventilera området.
5. Kontrollera läckage enligt instruktioner i denna bruksanvisning.
6. Om lukten kvarstår, kontakta genast ditt Biltema-varuhus eller din gasolleverantör.

TEKNISKA DATA

Total effekt: 16,3 kW
Effekt, huvudbrännare..12,8 kW
Effekt, sidobrännare ... 3,5 kW
Gasolförbrukning ..... 1164 g/h
Gasoltyp .... Propan/butan (LPG)
Gasoltryck 30 mbar
Gaskategori..... I3B/P(30)
Ventilstorlek,
huvudbrännare ..... ∅ 0,89 mm
Ventilstorlek,
sidobrännare ..... ∅ 0,91 mm
Grillyta.... 70 x 42 cm
Grill-/arbetshöjd ..... 92,5 cm
Mått. B 145,5 cm, D 57 cm, H 121 cm
Elektrisk tändning

MONTERING

OBS! Läs monteringsinstruktionerna noggrant och följ dem steg för steg. Spara manualen för framtida bruk.

Följande verktyg behövs: Stjärnskruvmejsel, skiftnyckel, hylsnyckelsats eller skruvdragare (medföljer ej).

Montera grillen på ett plant och rent underlag. Följ instruktionerna i denna manual. Kontrollera att alla delar är med och säkerställ att allt förpackningsmaterial har avlägsnats från grillens alla delar.

WARNING!

Var uppmärksam på vassa kanter under montering.

Bilder som visar montering av grillen, se i slutet av manualen.

GASANSLUTNING

Använd endast gasol (LPG) som bränsle till denna grill, till-sammans med en reduceringsventil (regulator) och en böjbar gasolslang (medföljer ej).

Gasolfi askan

Denna grill ska endast användas tillsammans med gasol (LPG) på fl aska. Gasolfl askor kan användas året runt, även under kalla vinterdagar. En skruvnyckel kan behövas för att byta gasolfl aska. Flaskan ska aldrig placeras på bottenhyllan under grillen. Gasolfl askor ska förvaras eller användas stående, aldrig liggande på sidan.

OBS! Gasolfl askans dimensioner och kapacitet måste överensstämma med nationella standarder. Följ nationella och lokala föreskrifter för förvaring av gas.

Reduceringsventil och slang

OBS! Använd endast en reduceringsventil och en slang som är godkända enligt nationella standarder. Följ nationella föreskrifter gällande maximal slanglängd. Reduceringsventilen skall vara avsedd för LPG-gas. Kompletta och godkända set med reduceringsventil och slang kan införskaffas på ditt Biltema-varuhus.

WARNING!

Användning av fel eller defekt reduceringsventil kan leda till fara och kan också resultera i att garantin blir ogiltig. Kontakta Biltema för rådgivning gällande lämpliga reduceringsventiler. Undersök regelbundet gasolslangen för eventuella skador eller slitage. Sliten eller skadad slang måste bytas ut. Följ nationella föreskrifter för tidsintervall då slang måste bytas ut.

Anslutning och byte av gasolfl aska till grillen

OBS! Innan gasolen ansluts, ska alla kontrollvred stå på "Off". Se till att inga ventilationsöppningar på grillen är tilltäpptta.

OBS! När du ansluter eller byter ut gasolfl askan: Se till att inga möjliga källor till antändning fi nns i området, exempelvis cigarettet, öppna lågor eller gnistbildande föremål.

OBS! Gasolslangen ska anslutas till grillens kopparmunstycke, och säkras med lämplig slangklämma. Använd inte tejp eller förseglingsvätska. Munstycket sitter på grillens vänstra sida bakom kontrollpanelen. Gasolslangen ska inte ha kontakt med någon del av grillen förutom vid anslutningen. Slangen ska hänga fritt utan att vara böjd, vikt eller snodd, vilket skulle kunna hämma fri väg för gasolen.

För att lättare trä slangen på munstycket, mjuka först upp änden genom att klämma ihop den mellan tummen och pekfi ngret några gånger. Smörj sedan nippeln med matolja eller såpa. Försök att samtidigt skruva och trycka på slangen. När slangen är på plats, kläm fast den med slangklämman.

När gasolfl askan har anslutits till grillen ska läckagekontroll utföras.

Läckagekontroll

Läckagekontroll ska göras före första användning, vid början av varje ny säsong, samt efter byte av gasolfl aska och efter byte av slang eller regulator.

OBS! Se till att proceduren utförs i ett väl ventilerat utrymme och aldrig i närheten av öppen låga, gnistor eller värmekällor. Försök aldrig tända grillen när du känner gaslukt.

1. Se till att alla kontrollvred står på "Off".
2. Öppna ventilen på gasolfl askan och/eller reduceringsventilen.
3. Undersök alla anslutningar efter läckor. Använd en lösning bestående av lika delar vatten och tvål/diskmedel. Stryk tvållösningen på alla anslutningspunkter med en trasa eller pensel.
4. Om bubblor bildas, stäng omedelbart av gasolen på fl askans ventil. Spänn åt alla anslutningar igen och upprepa kontrollen.
5. Om gasbubblor fortsätter att bildas vid upprepad kontroll, använd ej grillen. Kontakta Biltema.

WARNING!

Utför aldrig läckagekontroll med en tändsticka eller annan typ av öppen låga. Explosionsrisk!

ANVÄNDNING

WARNING!

Innan gasolgrillen används, se till att du har läst och förstått alla säkerhetsinstruktioner och varningar i denna manual!

WARNING!

Under användning måste gasolgrillen och gasolfl askan placeras på säkert avständ från alla antändbara material. Placera inte gasolgrillen under en paviljong, parasoll eller liknande objekt.

WARNING!

Åtkomliga delar av grillen kan bli mycket varma. Använd grillvantar när du rör gasolgrillens varma delar.

WARNING!

Blockering i rören fram till brännaren kan leda till bakeld ("fl ashback"). Läs och följ instruktionerna i kapitlet om underhåll av brännare.

Tända brännaren

1. Öppna gasolgrillens lock.
2. Se till att alla kontrollvred står på "Off".
3. Öppna ventilen på gasolfl askan och/eller reduceringsventilen.
4. Stå så långt bak som möjligt med ansikte och kropp när nu tänder grillen.
5. Öppna brännaren längst till vänster genom att vrida kontrollvredet till "Max", samtidigt trycker du på tändknappen.
6. Tryck på tändningsknappen fl era gånger tills brännaren tänds.
7. När brännaren har tänts kan du tända och släcka de andra brännarna med kontrollvreden. Brännarna kan användas tillsammans eller i den kombination som önskas.
8. Tänd alltid brännaren till vänster först, innan du tänder nästa brännare till höger.
9. Om brännaren inte tänds efter tre försök, vrid kontrollvredet till "Off". Vänta i 5 minuter och upprepa sedan tändningsproceduren. Du kan också prova att tända på en annan brännare.
10. Reglera värmen genom att vrida på vreden mellan "Off" och "Max".

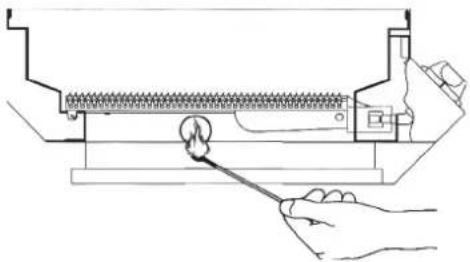

Tända grillen med tändsticka

1. Om grillen inte tänds efter fl era försök, så kan den tändas med tändsticka.

2. Öppna gasolgrillens lock.

3. Se till att alla kontrollvred står på "Off".

4. Använd långa tändstickor, t.ex. braständare. Håll den tända tändstickan genom hålet på grillens vänstra sida.

5. Öppna vänster brännare genom att vrida kontrollvredet till "Max", samtidigt som du trycker på tändningsknappen och håller den brinnande tändstickan i hålet på grillen. Brännaren bör antändas inom 5 sekunder.

6. Om brännaren inte tänds, vrid reglaget till "Off" och vänta i 5 minuter så att gasolen skingras och proceduren kan upprepas.

7. När brännaren har tänts, kan du tända de andra brännarna med kontrollvreden.

8. Om brännaren fortfarande inte tänds efter fl era försök med tändsticka, kan det vara ett problem med gasoltillförseln. I detta fall, stäng omedelbart av gasoltillförseln på såväl grillen som gasolfl askan. Använd inte gasolgrillen förrän felet har hittats.

OBS! Sidobrännaren tänds på samma sätt som övriga brännare, både med elektrisk tändning och med manuell tändning (tändsticka).

Brännarens lågmönster

Du kontrollerar lågan genom att vrida på kontrollvreden.

Skruva motsols = liten läga

Skruva medsols = stor låga

• Brännarens låga ska vara blå och stabil. Det ska inte uppstå några gula gnistor eller höga ljud. Lågans bas ska inte vara långt ifrån brännarens öppning.
• Gul låga betyder att syretillförseln är otillräcklig. Höga ljud och en låga med basen längt över brännarens öppning betyder att syretillförseln är för hög.
• Kontrollera brännarens lågmönster inför varje användning. Om det fi nns avvikelser, kontakta en specialist för att återställa gasolgrillen.

Stänga av gasolgrillen

• Efter varje användning, skruva kontrollvreden till "Off" och låt grillen svalna i cirka fem minuter. Låt locket vara uppfällt.
• Stäng ventilen på gasolfl askan.
• Vänta till grillen har svalnat helt innan du fäller ner locket.
• Om du inte använder grillen en längre tid, koppla bort gasolfl askan från grillen och förvara den på en säker plats.
• Täck över gasolgrillen med ett lämpligt överdrag om du inte planerar att använda den under en längre period.

Grilltips

Borsta och fetta in gallerstängerna med vegetabilisk olja före varje användning för att undvika att maten fastnar på gallret. Använd en borste med långt handtag. Safterna ifrån maten droppar ner på värmaren under tillagning och förångas. Den stigande ångan bidrar till smaksättningen av maten.

• Justera till rätt temperatur med kontrollvreden.
• Du får ett jämnare grillresultat med locket nedfällt. I detta fall bör du ha en lägre temperatur.
• Med nedfällt lock kan du tillaga större köttbitar och hela kycklingar.
• När locket är nedfällt, lagras värmen inuti gasolgrillen. Du bör inte öppna locket för ofta eftersom den lagrade värmen då försvinner, vilket leder till längre tillagningstid.

Droppavlagringar och fett

• Fett och safter som droppar från köttet ner på brännaren orsakar tillfälliga eldslågor, vilket bidrar till en god grillsmak.
• Se till att dessa lågor inte blir för många, då det kan bränna köttet.
• Innan du grillar kött, skär bort överfl ödigt fett och använd inte för mycket marinad, så undviker du att köttet bränns vid.
• Använd kött som är lämpligt för grillning. Undvik kött med för mycket fett.
• Om det blir för mycket eldslågor, vrid kontrollvredet till "Off" och vänta till lågorna har släckts.

WARNING!

Skydda dig själv och dina händer från värme och lågor! Använd grillvantar. Använd aldrig vatten för att släcka lågorna på gasolgrillen! Risk för explosion!

RENGÖRING OCH UNDERHÅLL

WARNING!

Se till att gasolgrillen har svalnat helt innan du börjar ren-göringen. Alla kontrollvred ska stå på "Off" och ventilen på gasolfl askan ska vara stängd.

Allmänt

• Rengör grillgallret efter varje användning och övriga ytor vid behov.
• Torka av ytor i rostfritt stål med vatten och såpa. Använd inga vassa föremål och inte aggressiva, slipande eller antändbara rengöringsmedel, då de kan skada ytan och/eller orsaka brand.

Rengöra galler och brännare

• Rengör grillgallret med en grillborste med mässingsborst (ej stålborst). Använd inga vassa föremål eller aggressiva rengöringsmedel. Stryk på lite vegetabilisk olja på gallret för att motverka korrosion.
• Rengör brännaren med en mjuk borste eller blås rent med tryckluft. Rengör tilltäppta hål med piprensare eller tråd.

Rengöra fettlåda/droppptråg

• Torka av fettlådan med varmt vatten och såpa. Använd inga vassa föremål eller aggressiva rengöringsmedel. Töm och rengör fettlådan regelbundet. Se till att det aldrig överfylls med fett.
• Du kan lägga sand eller kattsand i fettskålen för att göra det lättare att rengöra från fett.

Underhåll av brännare

• Brännaren ska rengöras minst en gång om året eller när den blir dammig.
• Se till att inte damm eller insekter kommer in i brännarens öppningar eller i lufttillförseln.
• Rengör brännaren med en piprensare. Använd en mjuk borste för att ta bort eventuell ytlig rost.
• När du monterar grillen, se till att alla ventilutlopp för ventilenheten är placerade exakt i brännarens luftrör.

FÖRVARING

• Om gasolgrillen har förvarats en längre tid, rengör grillen såväl som brännarna ordentligt.
• Om gasolgrillen ska förvaras utomhus en längre tid, skydda den med ett lämpligt skyddsöverdrag. Detta är speciellt viktigt vintertid.
• Förvara gasolgrillen på en torr plats. Utsätt den inte för fuktiga väderförhållanden.
• Sidohyllorna kan monteras av om gasolgrillen ska förvaras en längre period.
• Täck brännaren med aluminiumfolie så att inte damm eller insekter samlas inuti.
• Om gasolgrillen ska förvaras inomhus, koppla ifrån gasolfl askan och förvara den på en plats utomhus. Se till att gasolfl askan inte förvaras i närheten av värmekällor eller i direkt solljus.
• Undersök regelbundet alla skruvar för att se till att de är väl åtdragna.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

FELSÖKNING

PROBLEM ORSAK LÖSNING
Brännaren tänds inte när du trycker på tändningen.	Ingen gnista. Kontrollera	gnistan.
Brännaren tänder inte.	Ingen gasol/tom gasfl aska	Öppna gasolventilen/ byt gasfl aska
	Ojämnt gasolfi öde/ smutsig brännare	Rengör brännarrören.
	Felaktig montering mellan brännare och ventil.	Återmontera.
Kraftig lågbildning och eld på fl amskyddsplat- torna.	Plattorna kraftigt ner- smutsade.	Rengör plattorna.
	Mycket fettiga grillpro- dukter	Placera aluminiumgrill- gallret under produk- terna.
För låg temperatur. Gas	slangen kan vara böjd eller klämd.	Räta ut gasolslangen.
	Brännare eller öpp- ningar blockerade.	Rengör brännare.
	Lågt gastryck. Kontakta	gasolleve- rantören.
	Grillen är inte för- värmd.	Förvärm grillen 5–10 min.
Eldslågor förekommer.	Overfl ödigt fett från kött.	Skär bort fett innan grillning, eller använd aluminiumgrillgallret under produkterna.
	För hög temperatur. Reglera.
	Fettavlagringar. Rengör
Lågorna blåses ut. För starka vindbyar. Hitta en plats i lä.
Högt stigande gas- låga.	För högt gastryck.	Kontakta Biltema.
Bakeld ("flashback")	Brännare blockerad.	Rengör brännare.
Fettbrand	Upplagrat fett från mat.	Stäng alla vred. Rengör ventiler, lämna locket uppfällt, låt branden brinna ut. Rengör grillen när den har svalnat helt.
