BRUKSANVISNING 15-017 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

EG- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVARSERKLÆRING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

WARNING!

Detta betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS!

Denna symbol betyder risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Spara manualen för framtida bruk. Förvara manualen på en säker plats i anslutning till maskinen. Vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Artikelnummer .....15-017
Modell....AIW 1355
Storlek 3/4"
Max varvtal, obelastad .....7000 rpm
Maximalt vridmoment .....1355 Nm
Längd 208 mm
Luftförbrukning .....269 l/min
Max arbetstryck....6,3 bar
Luftslang ....1/2"
Luftinsläpp ....3/8"
Vikt ....3,2 kg
Rekommenderad kompressor .4 hp
Mätmetod, ljud .....ISO11688-1, ISO11688-2
Ljudeffekt ( L_WA ) .....105,0
Osäkerhet K ....3
Garanterad ljudeffekt .....108,0
Ljudtryck ( L_PA ) .....94,0
Osäkerhet K ^3
Garanterad ljudtryck .....97,0
Mätmetod vibrationer .....CR 1030-1
Vibrationer .6,33 m/s ^2
Osäkerhet K ....1,12 m/s²

3. ANVÄNDNINGSOMRÅDE

Detta är en tryckluftsdriven mutterdragare som är konstruerad för att lossa och spänna bultar. Verktyget ska användas tillsammans med krafthylsor för kraftverktyg i rätt dimension. Använd med fördel momentstavar som är anpassade för användning ihop med mutterdragare vid åtdragning av muttrar/bultar vid bl.a. hjulbyte föra att inte åtdragningsmomentet ska bli för stort. (Hjulbultens åtdragningsmoment hittar du vanligtvis i bilens instruktionsbok) Verktyget får endast användas i enlighet med instruktionerna i denna manual, all annan användning är förbjuden. Verktyget får ej modifieras.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av tryckluftsmaskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.

• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avtryckaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på avtryckaren.
• Förhindra oavsiktligt start genom att avlägsna lufttillförseln (tryckluftslangen) före service och reparation eller när maskinen inte används.
• Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då lufttillförseln (tryckluftslangen) är ansluten.
• Rengör maskinen efter användning och serva den regelbundet.
• Använd rekommenderat arbetstryck. Överskrid aldrig maskinens maximalt tillåtna tryck.
• Smörj maskinen dagligen för att undvika invändig korrosion.
• Kontrollera att tryckluftslangen är hel före anslutning och håll den borta från värme och vassa kanter.
• Kontrollera att alla anslutningar i tryckluftssystemet är täta.
• Lyft eller bär aldrig maskinen i tryckluft-slangen.
• Följ kompressorns skötselinstruktioner och dränera dess lufttank dagligen.

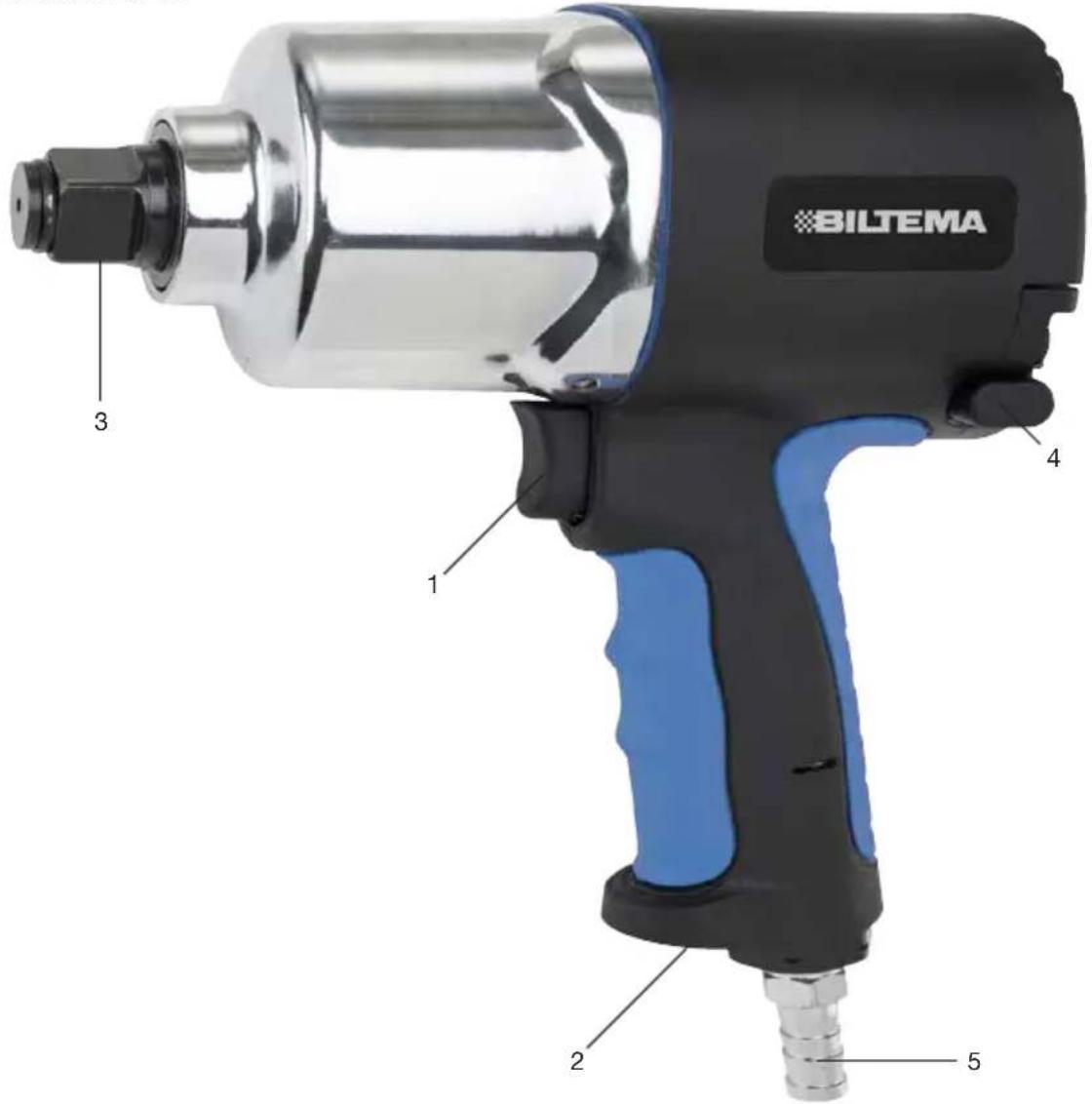

5. ÖVERSIKTSBILD

1. Avtryckare
2. Utblås
3. Drivtapp
4. Ratt momentinställning/Omkopplare rotationsriktning
5. Luftanslutning med insticksnippel

6. MONTERING

Skruva på insticksnippeln i luftanslutningen, använd gängtape så att det blir tätt.

7. RISKER OCH SÄRSKILDA SÄKERHETSFÖRESKRIFTER

7.1 Risker vid arbete med en tryckluftsdriven mutterdragare

• Risk för hörselskada – ljudvolymen överstiger 85 dB(A), använd hörselskydd.
• Risk för inandning av farliga ämnen

– använd andningsskydd vid arbete i närheten av en bils bromssystem. Det finns en möjlig risk för närvaro av asbestdamm.

• Risk för kroppsskada – vidrör aldrig drivtappen eller krafthylsan då drivtappen snurrar. Använd arbetshandskar. Använd bägge händer till arbetet. Upprätthåll en stabil arbetsställning. Använd inte verktyget i trånga utrymmen. Akta så att händerna in kläms mellan verktyg och arbetsstycke.
• Risk för flygande föremål – använd skyddsglasögon och håll obehöriga bort från arbetsområdet. Använd ej mutterdragaren till objekt som inte är förankrade.
• Risk för att fastna i maskinen – undvik att bära lösa kläder, använd hårskydd och ta av smycken.

- Risk för vibrationskada – undvik långa arbetspass.

7.2 Särskilda säkerhetsföreskrifter

• Verktyget får endast användas av personer som har erforderlig kompetens.
• Koppla bort tryckluften före tillbehörsbyte eller lagning av verktyg.
• Stela armar kan försvåra arbetet och utgöra en säkerhetsrisk. Använd varma kläder om det är kallt och håll händer varma och torra.
• Håll händer borta från rörliga delar.
• Ta omedelbart en paus från arbetet om du känner dig yr, trött eller stel i lemmar.
• Använd inga slitna verktyg.
• Stöd verktygets vikt med ett ställ eller dylikt om det är möjligt.
• Håll verktyget med ett lätt men stabilt grepp.

7.3 Märkning

Betydelse: Använd hörselskydd.

Betydelse: Läs manualen före användning

Betydelse: Använd skyddsglasögon

8. HANDHAVANDE

WARNING! Använd endast krafthylsor som är konstruerade för kraftverktyg. Använd inte hylsor för handverktyg.

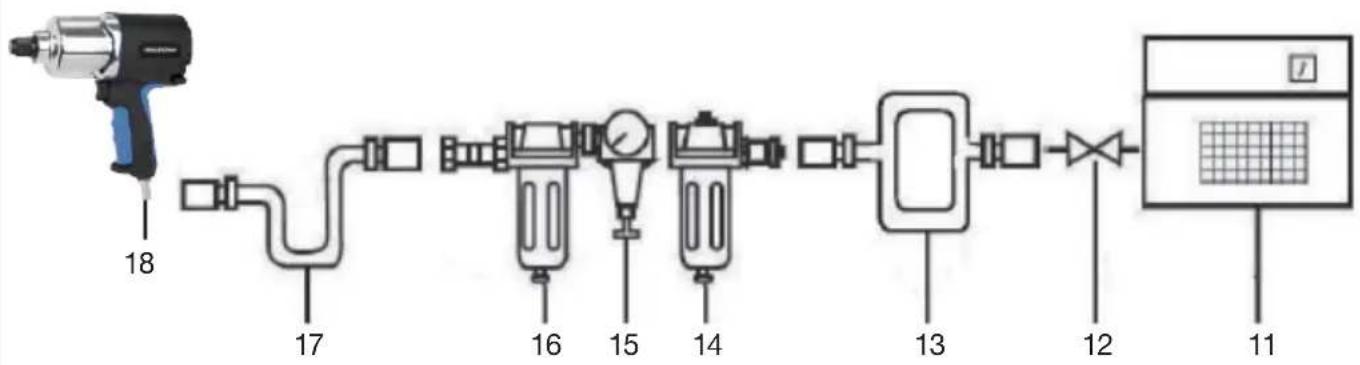

8.1 Tryckluftssystem

1. Kompressor - Följ skötselanvisningar och dränera lufttanken dagligen.
2. Avstängningsventil
3. Tryckluftsledning - För att kompensera för tryckfall i långa tryckluftsledningar över 8 m kan trycket ökas. Slangens innerdiameter ska helst vara minst 1/2" eller vara i en ringledning.
4. Vattenavskiljare - Tryckluft innehåller fukt och andra föroreningar som kan medföra rost och/eller ökat slitage. Vatten kondense-ras i tryckluftsslangar.
5. Tryckregulator - För högt tryck kan skada verktyget och förkorta dess livslängd. Reglera arbetstrycket så nära tryckluftsverkty-

get som möjligt.

1. Dimsmörjare - Smörj tryckluftsverktyget korrekt för optimal livslängd.
2. Tryckluftsslang
3. Tryckluftsverktyg

8.2 Smörjning

Det är viktigt att verktyget smörjs ordentligt, men inte för mycket. Använd enbart dimsmörjolja avsedd för tryckluftsverktyg. Annan typ av olja kan skada packningar i verktyget.

Det är lämpligt att ansluta en automatisk dimsmörjare på tryckluftsslangen, eftersom det ökar verktygets livslängd. Kontrollera och jus-

tera dimsmörjaren regelbundet genom att fylla på dimsmörjolja och placera ett papper strax framför verktygets utblås. Håll avtryckaren intryckt i 30 sekunder. Då ska en tunn oljefläck bildas på pappret om dimsmörjaren är korrekt inställd. För mycket olja ska undvikas. Om en dimsmörjare inte är monterad, ska verktyget smörjas med 2–6 droppar i luftintaget minst en gång om dagen eller efter ca. två timmars användning. Hänsyn ska dessutom tas till luftfuktighet och arbetsmiljö.

8.3 Att skruva åt eller lossa en bult

1. Kontrollera att tryckluftssystemet och tryckluftsverktyget är hela.
2. Kontrollera att krafthylsan är hel. Montera den på drivtappen (3).

OBS! Hålet i krafthylsan ska ej placeras mot ringens öppning på drivtappen.

1. Välj önskad rotationsriktning med omkopp- laren (4).
2. Intryckt åt höger – åtdragning, medurs rotation.
3. Intryckt åt vänster – lossning, moturs rotation.
4. Vrid ratten (4) och ställ in önskat moment.
5. Smörj verktyget om en dimsmörjare inte används.

6. Starta kompressorn och kontrollera att tryckregulatorn (15) är inställd på 6 bar. Om en separat tryckregulator (15) inte finns i tryckluftssystemet så avses kompressorns tryckregulator.

7. Anslut tryckluftsverktyget till tryckluftsslangen och tryck in avtryckaren. Varvtalet regleras med avtryckaren.

8. Avlägsna tryckluftslangen från verktyget efter avslutat arbete.

WARNING!

• Kontrollera alltid trycket i ett tryckluftssystem innan ett verktyg ansluts.
• Koppla alltid bort verktyget från lufttillförseln vid byte av krafthylsa.

9. FÖRVARING

• Kontrollera att maskinen är hel och väl rengjord.
• Häll i 6 droppar dimsmörjolja i luftintaget och kör verktyget på halvfart i 30 sekunder.
• Förvara maskinen i ett svalt och torrt utrymme, oåtkomlig för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperatur mellan 0 °C och +40 °C.
• Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på verktyget.

10. SERVICE OCH UNDERHÅLL

Verktyget får ej vara anslutet till lufttillförseln/tryckluftslangen vid service och underhåll!

10.3 Felsökning

FEL ORSAK ÅTGÄRD

Verktyget tappar snabbt kraft och fart	1. Tryckfall p.g.a. för lång och under-dimensionerad tryckluftsslang.2. För liten kompressor.	1. Korta av och/eller byt tryckluftslangen till en med större innerdiameter.2. Byt till större kompressor eller avvakta med arbetet tills kompressorn arbetat upp ett högre tryck.
Verktyget snurrar inte.Luften strömmar fritt från utblåset.	Rotorn har fastnat p.g.a. av smuts och oxidation	Häll dimsmörjolja i luftintaget. Kör verktyget i korta, snabba körningar och växla rotationsriktning om så är möjligt.Upprepa till dess verktyget går normalt.

10.1 Service

Dagligen: Kontrollera att verktyget är helt.

Varje vecka: Kontrollera dimsmörjaren. Fyll på och justera vid behov.

11. AVFALL

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla ma- skiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
