BRUKSANVISNING 37-912 Biltema

Denna starchjälp är avsedd för att starta bilmotorer.

Det krävs inget annat fordon eller något 230 V-uttag.

TEKNISKA DATA

Batterityp:....Laddningsbart,Li-ion Polymer

Antal battericeller .....4

Batterikapaciet: .....10,6 Ah

Max ström:....800 A

Startström (nom/max): .....400/800 A

Belysning: .....LED

Spänning, starchjälp: .....12 V—

USB C-ingång .....5 V/2 A

USB A 3.0-utgång: .....2 st. 5 V 73 A, 9 V 72 A, 12 V 71,5 A

Omgivningstemperatur: .....-20 - +55 °C

Förvaringstemperatur: .....0 - +40 °C

Laddkabel: .....USB C-kabel

(laddningsadapter, 5 V/2 A, medföljer ej)

Längd: 165 mm

Bredd: 91 mm

Tjocklek:....33 mm

Kabellängd: 300 mm

Vikt: 640 g

MÄRKNING

Läs manualen före användning.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

• Läs alltid manualen före användning och spara den för framtida bruk
• Utsätt inte din produkten för regn eller fukt.
• Produkten får bara användas enligt anvisningarna i bruksanvisningen.
• Tappa inte något på produkten, ställ inget tungt ovanpå den och utsätt den inte för slag och stötar.
• Utsätt inte produkten för höga/låga temperaturer.
• Produkten ska inte användas av barn utan uppsikt av en vuxen.
• Täck inte över produkten under laddning. Risk för överhettning.
• Ladda produkten på en välventilerad plats.
• Produkten får endast användas för avsett bruk.

• Placera aldrig produkten på heta ytor eller i närheten av öppen låga.

• Produkten får inte modifi eras eller byggas om.

• Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad.
• Använd aldrig produkten i närheten av lättandändliga gaser eller material.
• När produkten inte används, se till att den förvaras torrt, samt oåtkomlig för barn.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER

WARNING: Öppna aldrig höljet på starchjälpen då högspänning inuti produkten utgör en hög risk för personskada.

WARNING: Vid arbete med batterier rekommenderas alltid att använda skyddsglasögon och skyddskläder.

- För att undvika skador på fordonets elsystem måste fordonstillverkarens instruktioner och anvisningar beträffande laddning följas noga. Gäller även instruktionerna som medföljer från batteritillverkaren.

• Se till att röd och svart anslutningsklämma inte vidrör varandra. Risk för gnistbildning och explosion.
• Produkten får endast användas till fordon med 12 V elsystem.

- Produkten är endast avsedd att användas i nödfall. Den får inte ersätta ett bilbatteri.

- Anslut inte Produkten till batteriet när motorn är i gång.

- Se till att klämmorna är korrekt anslutna till fordo-net och batteriet. Felaktig anslutning kan orsaka gnistbildning, explosion eller skador på produkten.

- Använd aldrig produkten ensam. Se till att ha någon i närheten som kan hjälpa vid ett nödläge.

- Kontrollera att batteripolerna och anslutningsklämmor är rena.

- Försök inte att starta fordon med skadade, trasiga eller frusna batterier. Om batterisyran (elektrolyten) är frusen, ta in batteriet i värmen så att det får tina upp ordentligt innan det laddas.

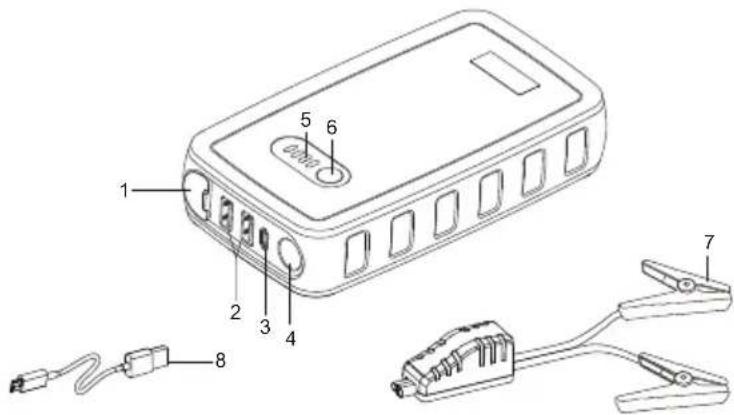

DELAR

1. Anslutning för startkablar
2. 2 st. USB A 3.0-utgångar
3. USB C-ingång för laddning
4. Ficklampa
5. Indikeringslampor
6. Strömbrytare
7. Startkablar
8. Laddningskabel

INDIKERINGSLAMPOR

Alla 4 indikeringlamporna blinkar samtidigt:

Batteriet är för varmt och produkten kan inte användas förrän det svalnat till rekommenderad temperatur.

Starthjälpen kyler (aktiveras vanligtvis mellan varje start. Starthjälpen behöver svalna i 30 sekunder efter varje start och 10 minuter efter 5 starter i rad.).

Grön indikeringlampa (75%) lyser:

Starthjälpen är klar att använda.

1. Anslut laddningskabeln (8) till USB C-ingången på starchjälpen (3).
2. Sätt i USB A kontakten på laddningskabeln (8) till en laddningsadapter, 5 V/2 A, (medföljer ej).
3. Anslut laddningsadaptern till ett vägguttag.
4. När spänning är ansluten blinkar indikeringslamporna (5) i rad.

Alla fyra indikeringslamporna lyser när starchjälpen är fulladdad.

WARNING: Starthjälpen får INTE används under tiden den laddas.

WARNING: Ladda ALDRIG starchjälpen i omgivningstemperatur under 0 °C.

Laddningstid

LADDNINGSFÖR-HÄLLANDE	LADDNINGSTID
5 V---/1 A 10 timmar
5 V---/2 A 6 timmar

ANVÄNDA STARTHJÄLPEN

Batteristatus

Kontrollera batteristatus på starchjälpen genom att trycka och hålla strömbrytaren (6) intryckt i 2 sekunder. Batteristatus måste vara över 50% för att starchjälpen ska kunna användas.

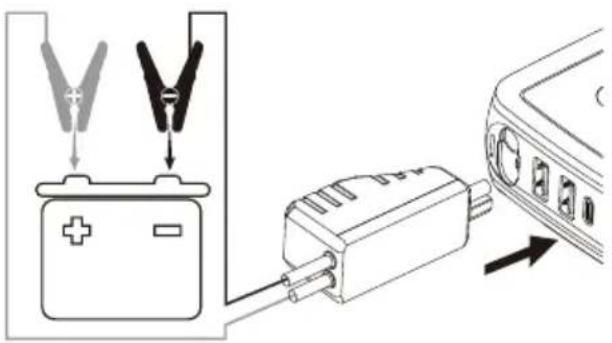

Anslut startkablar

För att undvika fara - följ stegen nedan för at ansluta startkablarna:

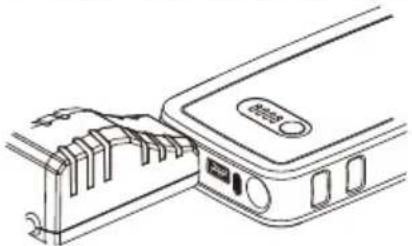

1. Anslut startkablarna (7) till starchjälpen. Se till att kontakten är ordentligt ansluten.
2. Anslut den röda (+) klämman till (+)-polen på batteriet.
3. Anslut den svarta (-) klämman till jord, t.ex. fordo-nets chassi eller till batteriets (-)-pol.

När startkablarna är anslutna tänds de två översta gröna indikeringslamporna (75% & 100%) vilket indikerar att starchjälpen kan användas. Nu kan du starta bilen.

När motorn startat - dra ur startkablarna från starthjälpen och ta därefter bort klämmorna från batteriet.

Funktionen tar bort säkerhetsspärren som innebär att starchjälpen känner av om en säker strömkälla är ansluten. Kan användas t.ex. då bilbatteriet har för låg spänning.

OBS: Det kan vara så att bilbatteriet är i så dålig kondition att inte heller denna funktion kan starta bilen.

1. Anslut startkablarna till starchjälpen.

1. Anslut klämmorna korrekt på bilbatteriet.

1. Tryck och håll strömbrytaren intryckt i 3 sekunder för att aktivera Override-funktionen. Nu kommer indikeringslamporna att blinka efter varandra (vandra).
2. Starta bilen. Startas inte bilen inom 30 sekunder kommer funktionen att stängas av.
3. Efter startförsöket kommer den gula indikeringslampan lysa (50%) som indikerar att starchjälpen kyls ner/svalnar under 30 sekunder.

1. Tryck och håll strömbrytaren (6) intryckt i 3 sekunder för att starta.
2. Anslut en USB A kabel till uttaget på starchjälpen (2).
3. USB A utgången stängs automatiskt av när ansluten enhet är fulladdad.
4. Dra ur kabeln från starchjälpen.

Starthjälpen har stöd för Quick Charge ^TM . Funktionen kommer automatiskt att användas om ansluten kabel och enhet har stöd för funktionen.

1. Tryck och håll strömbrytaren (6) intryckt i 3 sekunder för att starta.
2. Tryck 1 gång på strömbrytaren (6) för fast sken. Tryck 2 gånger på strömbrytaren (6) för SOS. Tryck 3 gånger på strömbrytaren (6) för att släcka lampan

Starthjälpen stängs av automatisk efter 2 minuter om den inte används.

Alternativt kan man trycka och hålla strömbrytaren intryckt i 3 sekunder för att stänga av enheten.

FELSÖKNING

1. Intern fel - använd inte produkten.
2. Intern fel - använd inte produkten.
3. För låg omgivningstemperatur. Använd produkten på ett varmare ställe.
4. Kontrollera att laddningsadaptern (medföljer ej) ger 5 V1 A. Ja - internt fel använd inte produkten. Nej - byt laddningsadatper.

FÖRVARING

Starthjälpen ska förvaras torrt och i rumstemperatur.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Denna produkt innehåller ett Li-ion batteri. Batteriet får ej förtäras, öppnas, krossas, exponeras för eld eller utsättas för höga temperaturer.

Inbyggt batteri

Produkten innehåller inbyggt batteri som omfattas av direktiv 2006/66/EG och får inte slängas bland hus- hållssoporna. Produkten ska lämnas till en återvin- ningsstation eller till serviceombud.

Följ lokala bestämmelser och släng aldrig produkten eller de laddningsbara batterierna bland hushållsso-porna. Korrekt kassering förhindrar negativ påverkan på miljö och hälsa.

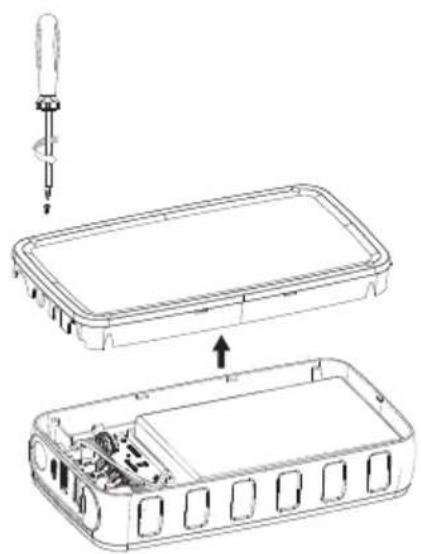

Så tar du bort det laddningsbara batteriet ur produkten.

OBS! En yrkesperson bör ta ur det laddningsbara batteriet.

Ta endast ur det laddningsbara batteriet när produkten ska slängas.

Produkten får inte vara ansluten till strömkälla och batteriet ska vara helt urladdat när det avlägsnas. Delarna inuti produkten kan vara vassa.
