BRUKSANVISNING 17-047 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda produkten på ett säkert sätt. Läs igenom hela bruksanvisningen före användning, var särskilt uppmärksam på säkerhetsinformationen. Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen. Spara alltid denna bruksanvisning i närheten av maskinen så att operatören har den lättåtkomlig. Maskinen får inte säljas eller lånas ut om inte bruksanvisningen följer med. Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på den säkerhetsinformation som står i denna bruksanvisning.

Informationen i denna bruksanvisning betecknas som:

FARA!

Åsidosättande av denna information resulterar i omedelbar livsfara.

WARNING!

Åsidosättande av denna information resulterar i ome- delbar livsfara eller grov personskada.

FÖRSIKTIGHET!

Åsidosättande av denna information kan resultera i lättare personskada eller skada på maskinen.

OBS!

Information som fordrar extra uppmärksamhet.

Textindelning i bruksanvisningen:

Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.

Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.

Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

TERMER SOM ANVÄNDS I DENNA MASKIN:

Operatör: Den eller de	personer sominstallerar, använder ställer in,underhåller, reparerar eller förflyttar en maskin.
Elverktyg: Ett nät- eller	batteridrivet, hand-hållet och transportabelt elverk-tyg eller trädgårdsmaskin.
Kvalifi ceradreparatör:	En person som har den utbildningoch kunskap som krävs för attutföra en reparation på ett säkertoch korrekt sätt.

2. ANVÄNDNINGSOMRÅDE

17-047 Bordscirkelsåg är utrustad med motorbroms, strömbrytare med nollspänningsskydd och lutningsbar sågklinga. Bordscirkelsågen är konstruerad för hobbyarbete och att användas av vuxna personer. Den är avsedd för kap- och klyv-sågning i trä och trämaterial enligt instruktionerna i denna bruksanvisning, all annan användning är förbjuden. Det är således förbjudet att:

• såga i metall.
• såga i fl era arbetsstycken åt gången.
• använda fl erbladiga sågklingor.

3. SÄKERHET

3.1 Märkning

Produkten är märkt med följande symboler:

SYMBOL: PLACERING: INNEBÖRD
	Varningsetikett på klingskyddet.	VARNING! Det kvarstår vissa risker vid användning av sågen. Läs igenom hela bruksanvisningen och avlägsna transportsäkringen vid motorn innan sågen används för första gången.
	Varningsetikett på klingskyddet.	Använd skyddsglasögon
	Varningsetikett på klingskyddet.	Använd andningsskydd
	Varningsetikett på klingskyddet.	Hög ljudnivå, använd hörselskydd
	Varningsetikett på klingskyddet.	Förbjudet att ha handen eller någon kroppsdelnärmare än 15 centimeter från den roterandesågklingan.
	Ingjutet ovanpå klingskyddet.	Visar sågklingans rotationsriktning.
∅ 254mm ≥ 2,8 mm ∅ 30 mm ≤ 2,0 mm	Ingraverat I spaltkilen.	Anger sågklingans tillåtna dimension, diameter, håldiameter, tändernas bredd och maximal tjocklek.
BJ Typskylt Tillverkningsår

3.2 Säkerhetsföreskrifter

3.2.1 Allmänna säkerhetsföreskrifter

⚠️ WARNING! Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifi kationer som tillhandahålls med detta elverktyg.

Underlåtenhet att följa alla följande instruktioner kan resultera i elstöt, brand och/eller allvarlig skada.

Spara alla säkerhetsföreskrifter och -instruktioner för framtida referens.

Termen "elverktyg" i säkerhetsföreskrifterna hänvisar till ditt/din nätdrivna/batteridrivna handhållna och transportabla elverktyg eller trädgårdsmaskin.

Allmänna säkerhetsföreskrifter, elverktyg

- Arbetsplatsens säkerhet

• Håll arbetsplatsen ren och väl belyst. Röriga eller mörka arbetsplatser inbjuder till olyckor.
• Använd aldrig elverktyg i explosiv miljö, såsom i närheten av brandfarliga vätskor, gaser eller damm. Elverktyg kan skapa gnistor som kan antända damm och ångor.
• Håll barn och åskådare på avständ vid användning av elverktyg. Störningar och bristande koncentration kan medföra att du förlorar kontrollen.

Allmänna säkerhetsföreskrifter, elverktyg - sakerhet

- Elverktygets stickkontakt måste passa i elut- taget. Modifi era aldrig på något sätt stickkon-

takten. Använd under inga omständigheter adapterkontakter tillsammans med elverktyg som är jordade. Oförändrade stickkontakter och passande eluttag minskar risken för elstöt.

• Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar, kyl- och frysskåp. Det fi nns en ökad risk för elstöt om din kropp är jordad.
• Utsätt inte elverktyg för blöta eller fuktiga betingelser. Vatten som tränger in i ett elverktyg ökar risken för elstöt.
• Hantera inte stickkontakten ovarsamt. Använd inte elkabeln för att lyfta, släpa elverktyget eller dra ut stickkontakten från eluttaget. Håll kabeln borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för elstöt.
• Vid användning av ett elverktyg utomhus, använd en förlängningskabel lämplig för utomhusbruk. Användande av en elkabel lämplig för utomhusbruk minskar risken för elstöt.
• Om det är oundvikligt att elverktyget används i en fuktig miljö, använd ett eluttag skyddat av en jordfelsbrytare (RCD). Användandet av en jordfelsbrytare (RCD) minskar risken för elstöt.

Allmänna säkerhetsföreskrifter, elverktyg

- Personlig säkerhet

• Var uppmärksam, koncentrera dig på det du gör och använd sunt förnuft vid arbete med ett elverktyg. Använd inte elverktyget då du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet vid användande av elverktyg kan resultera i allvarlig personskada.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammskyddsmask, halkfria skyddsskor, hjälm eller hörselskydd som används vid förekommande omständigheter minskar risken för personskada.
• Förhindra oavsiktlig start. Försäkra dig om att strömbrytaren är i OFF-läge innan stick-kontakten ansluts till strömkällan och/eller batteripaketet, vid lyft eller då elverktyget bärs. Bärande på elverktyg med fi ngret på strömbrytaren eller förse elverktyget med ström då strömbrytaren är i ON-läge inbjuder till olycka.
• Avlägsna alla justeringsnycklar eller skiftnycklar innan elverktyget startas. En skiftnyckel eller justeringsnyckel som lämnats kvar på en roterande del på elverktyget kan förorsaka personskada.
• Sträck dig inte för långt. Stå stadigt och håll balansen vid alla tillfällen. Detta gör det möjligt till bättre kontroll över elverktyget vid oväntade situationer.
• Klä dig korrekt. Bär aldrig lösa kläder eller

smycken. Håll dit hår och dina kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

• Om utrustningen är försedd med dammut-sugsanslutning och uppsamlingsutrustning, försäkra dig om att dessa är kopplade och korrekt använda. Användning av dammuppsamlare kan minska risken för dammrelaterade faror.
• Låt inte erfarenhet från frekvent användande av elverktyg låta dig bli självsäker och bortse från säkerhetsreglerna. Vårdslöst handlande kan, på ett ögonblick, orsaka allvarlig skada.

Allmänna säkerhetsföreskrifter, elverktyg

- Användning och skötsel av elverktyg

• Överbelasta och forcera inte elverktyget. Använd korrekt elverktyg till det arbete som skall utföras. Rätt elverktyg utför arbetet bättre och säkrare om det används i den hastighet som det är tillverkat för.
• Använd inte elverktyget om strömbrytaren inte startar och stänger av det. Alla elverktyg som inte kan regleras av strömbrytaren är farliga och måste repareras.
• Koppla bort stickkontakten från strömkällan och/eller avlägsna batteripaketet, om det är löstagbart, från elverktyget före justeringar, byte av verktyg/tillbehör eller förvaring av elverktyget. Såna förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget.
• Förvara elverktyg som inte används utom åtkomst för barn och tillåt inte personer som inte har ingående kännedom av detta elverktyg eller dessa instruktioner använda elverktyget. Elverktyg är farliga i händerna på oerfarna användare.
• Underhåll elverktyg och dess verktyg/tillbehör. Kontrollera felaktig rotations- eller rörelseriktning och fastsättning av rörliga delar, skadade delar eller andra omständigheter som påverkar elverktygets funktion. Vid skada/fel, reparera elverktyget innan användning. Många olyckor orsakas av dåligt underhållna elverktyg.
• Håll skärverktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa skär är mindre benägna att fastna och är lättare att kontrollera.
• Använd elverktyget, tillbehör och verktygsbits mm i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som skall utföras. Användning av elverktyg för annat arbete än avsett, kan resultera i en farlig situation.
• Håll handtag och greppytor torra, rena och fritt från olja och fett. Det går inte att ha hantera och kontrollera elverktyget på ett säkert sätt i

oväntade situationer om handtag och greppytor är hala.

Allmänna säkerhetsföreskrifter, elverktyg

- Service

- Låt en kvalifi cerad reparatör som enbart använder identiska reservdelar serva ditt elverktyg. Detta säkerställer att ditt elverktygs säkerhet bibehålls.

3.2.2 Särskilda säkerhetsföreskrifter för bordscirkelsågar

Skyddsrelaterade varningar

• Se till att skydden sitter på plats. Skydden måste vara i funktionsdugligt skick och korrekt monterade. Om ett skydd sitter löst, är skadat eller inte har avsedd funktion, måste det repareras eller bytas ut.
• Använd alltid klingskydd och spaltkniv vid alla genomsågningsoperationer. För genomsågningsoperationer där sågklingan sågar helt igenom arbetsstycket bidrar klingskyddet och andra säkerhetsanordningar till att minska skaderisken.
• Förvissa dig om att sågklingan inte är i kontakt med klingskyddet, spaltkniven eller arbetsstycket innan sågen startas. Om någon av dessa delar på sågen av misstag skulle komma i kontakt med sågklingan, kan det resultera i en farlig situation.

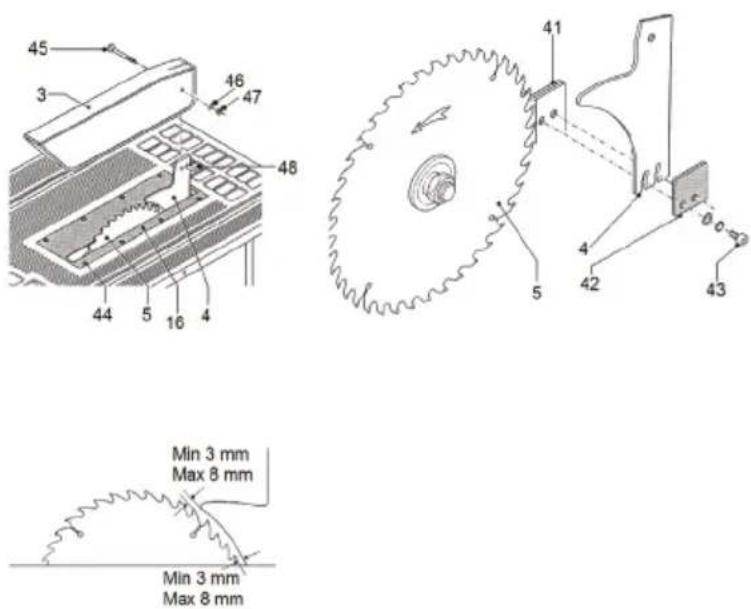

• Justera spaltkniven enligt instruktionerna i denna bruksanvisning. Felaktigt avständ, placering och fel linje i förhållande till sågklingan kan medföra att spaltkniven inte uppfyller sin funktion för att minska risken för backslag.
• För att spaltkniven ska uppfylla sin funktion måste den befi nna sig i arbetsstycket. Spaltkniven fyller ingen funktion vid sågning av arbetsstycken som är för korta för att delas av spaltkniven. Under dessa förhållanden kan ett backslag inte förhindras av spaltkniven.
• Använd passande sågklinga för spaltkniven. För att spaltkniven ska fungera korrekt måste sågklingans diameter matcha lämplig spaltkniv och själva sågklingan måste vara tunnare än tjockleken på spaltkniven, och sågbredden på sågklingan måste vara större än tjockleken på spaltkniven.

Varningar som gäller vid sågning

• FARA: Placera aldrig fi ngrarna eller händerna i närheten eller i linje med sågklingan.
  Ett ögonblick av ouppmärksamhet eller obalans kan medföra att handen förs in mot sågklingan och resultera i allvarlig personskada.

- Mata endast arbetsstycket in mot sågklingan gentemot rotationsriktningen. Att mata in arbetsstycket i samma riktning som sågklingan roterar ovanför sågbordet kan medföra att arbetsstycket och handen dras in i sågklingan.

- Använd aldrig geringsanhållet för att mata arbetsstycket vid klyvsågning och använd inte klyvanhållet som längdstopp vid kapsågning med geringsanhållet. Att styra arbetsstycket med klyvanhållet och geringsanhållet samtidigt ökar risken för att sågklingan kläms och orsaka ett backslag.

- Vid klyvning ska matningskraften på arbetsstycket alltid appliceras mellan klyvanhållet och sågklingan. Använd en påskjutare av pinnmodell när avståndet mellan anhållet och sågklingan är mindre än 150 mm, och använd en skjutkloss om avståndet är mindre än 50 mm. Hjälpmedel håller din hand på ett säkert avstånd från sågklingan.

- Använd endast en påskjutare av den typ som tillhandahålls av tillverkaren eller som har en konstruktion som överensstämmer med instruktionerna. Medföljande påskjutare skapar ett tillräckligt stort avständ mellan handen och sågklingan.

- Använd aldrig en skadad eller avkortad påskjutare. En skadad påskjutare kan brytas av, med risk för att handen förs in i sågklingan.

- Utför inga sågoperationer på "frihand". Använd alltid klyvanhållet eller geringsanhållet för att styra arbetsstycket. "Frihand" innebär att du använder händerna för att stötta eller styra arbetsstycket i stället för ett klyv- eller geringsanhåll. Sågning på frihand resulterar i felriktning, klämning och backslag.

- Sträck dig aldrig runt eller över den roterande sågklingan. Att sträcka sig efter ett arbetsstycke kan leda till oavsiktlig kontakt med den roterande sågklingan.

- Använd extra stöd bakom och/eller vid sidan av sågbordet för att säkerställa att långa och/eller breda arbetsstycken är i samma nivå som sågbordet. Långa och/eller breda arbetsstycken har en tendens att tippa över vid bordskanten, och medföra förlorad kontroll, att sågklingan kläms och orsakar ett backslag.

- Mata in arbetsstycket i en jämn takt. Vänd eller vinkla inte arbetsstycket. Om sågklingan kläms ska sågen omedelbart stängas av. Dra ut kontakten och åtgärda. Om sågklingan kläms av arbetsstycket kan det orsaka ett backslag eller medföra att motorn bromsas/stannar.

- Ta aldrig bort sågrester när sågen är igång. Sågrester kan fastna mellan anhållet eller på insidan av klingskyddet och sågklingan och dra in dina fi ngrar i sågklingan. Stäng av sågen och vänta tills sågklingan har stannat innan du tar bort materialet.

- Använd ett hjälpanhåll som är i kontakt med bordsskivan vid klyvning av arbetsstycken med en tjocklek som understiger 2 mm. Ett tunt arbetsstycke kan kilas fast under klyvanhållet och orsaka ett backslag.

Orsaker till backslag och relaterade varningar

Ett backslag är en plötslig reaktion hos arbetsstycket till följd av att sågklingan har klämts eller fastnat eller på grund av att arbetsstyckets såglinje ligger snett i förhållande till sågklingan eller när en del av arbetsstycket kläms mellan sågklingan och klyvanhållet eller andra fasta föremål.

Vid ett backslag lyfts arbetsstycket oftast upp från bordet av den bakre delen av sågklingan och slungas mot operatören.

Ett backslag är resultatet av felaktig användning av sågen och/eller felaktigt handhavande eller förhållanden och kan undvikas genom att man vidtar korrekta säkerhetsåtgärder enligt nedan.

• Stå aldrig i linje med sågklingan. Placera alltid kroppen på samma sida av sågklingan som anhållet. Ett backslag kan medföra att arbetsstycket slungas iväg med hög hastighet mot den som står framför och i linje med sågklingan.
• Sträck dig aldrig över eller in bakom såg-klingan för att försöka dra eller stödja arbets-stycket. Oavsiktlig kontakt med sågklingan kan uppstå eller så kan ett backslag dra in dina fi ngrar i sågklingan.
• Håll aldrig i och pressa arbetsstycket som sågas mot den roterande sågklingan. Om arbetsstycket som ska sågas pressas mot sågklingan, kommer det att resultera i att sågklingan kläms och orsaka ett backslag.
• Ställ in klyvanhållet så att det är parallellt med sågklingan. Om klyvanhållet är felinställt kommer arbetsstycket att klämmas mot sågklingan och orsaka ett backslag.
• Stötta stora skivor för att minimera risken för att sågklingan kläms fast och orsakar ett backslag. Stora paneler har en tendens att hänga ned av den egna tyngden. Stödet/stöden måste placeras under hela den del av skivan som hänger ut över bordsskivan.
• Var extra försiktig vid sågning i arbetsstycken som är skeva, ojämna, krokiga eller som inte har en rak kant med vilken det kan styras med ett geringsanhåll eller styras längs med klyvanhållet. Ett krokigt, ojämnt eller skevt arbetsstycke är instabilt och medför att sågspåret inte hamnar i linje med sågklingan, kläms och slungas bakåt.

• Såga aldrig i mer än ett arbetsstycke åt gången, vare sig på höjden eller på längden. Sågklingan kan haka fast i ett eller fl era arbetsstycken och orsaka backslag.

• Vid omstart av sågen med sågklingan kvar i arbetsstycket, ska sågklingan centreras i sågspåret så att sågtänderna inte ligger an mot materialet. Om sågklingan kläms i sågspåret, kan arbetsstycket lyftas upp och orsaka ett backslag då sågen startas om.

• Håll sågklingorna rena, skärpta och se till att de har tillräcklig skränkning. Använd aldrig en sågklinga som är skev, har sprickor eller avbrutna tänder. Om sågklingan är vass och korrekt inställd minimeras risken för klämning, motorstopp och backslag.

⚠ Varningar vid användning av bordcirkelsågen

• Stäng av bordcirkelsågen och dra ut kontakten från eluttaget då bordsinlägget ska demonteras, vid byte av sågklinga eller justering av spaltkniven eller klingskyddet, samt när maskinen lämnas obevakad. Förebyggande åtgärder förhindrar att det sker en olycka.
• Lämna aldrig bordcirkelsågen obevakad då motorn är igång. Stäng av den och lämna inte verktyget förrän sågklingan har stannat helt. En såg som lämnas med motorn igång är en okontrollerad fara.
• Placera bordcirkelsågen i ett väl upplyst och plant område där du kan stå stadigt med bra balans. Sågen skall installeras på en yta som har tillräckligt stort utrymme för att enkelt hantera storleken på ditt arbetsstycke. Trånga, mörka utrymmen och ojämna, hala golv ökar risken för en olycka markant.
• Rengör och avlägsna sågrester regelbundet under sågbordet och/eller spånuppsamlingsutrustningen. Sågrester som har ansamlats är lättantändligt och kan självantända.
• Bordcirkelsågen måste vara förankrad. En bordcirkelsåg som inte är ordentligt fastsatt kan röra sig eller välta.
• Ta bort verktyg, sågrester osv. från bordet innan start av bordcirkelsågen. Störning eller tänkbart hinder kan vara farligt.
• Använd alltid sågklingor med rätt storlek och form på monteringshålet. Sågklingor som inte matchar fästanordningarna på sågen kommer att rotera excentriskt, och medför förlorad kontroll.
• Använd aldrig iläggsbrickor eller skadade eller felaktiga fästanordningar för sågklingan exempelvis klingfl änsar, klingbultar eller klingmuttrar. Denna fästanordning är speciellt framtagen för din såg, för säker användning och optimal utformning.
• Ställ dig aldrig på bordcirkelsågen, använd den inte som en pall. Allvarlig skada kan inträffa om sågen välter eller vid kontakt med skärverktyget.
• Var noga med att sågklingan har monterats så att den roterar åt rätt håll. Använd inte slipski-

vor, stålborstar eller sliprondeller på bordcirkelsågen. Felaktig montering av sågklingan eller användning av icke godkända tillbehör kan orsaka allvarliga skador.

3.3 Kvarstående risker

Även om maskinen används endast för det den är avsedd till och om säkerhetsföreskrifterna följs, kan vissa risker och faror inte uteslutas helt beroende på maskinens konstruktion och sammansättning.

FARA! Risk för skärskada.

Skärskada kan inträffa vid oavsiktlig kontakt med sågklingan.

• Låt aldrig någon hand eller kroppsdelvara närmare än 10 cm från en roterandesågklinga.
• Avlägsna aldrig sågrester då sågklingan roterar.
• Använd alltid handskar vid byte och montering av sågklinga.
• Förvara sågklingor så att barn och obehöriga ej kan komma år dem.
• Maskinen skall vara transportsäkrad då den lyfts och förfi yttas.
• Avlägsna alltid nätkontakten från eluttaget vid underhåll, reparation och justering av sågen.

FARA! Risk för backslag.

Arbetsstycket kan skjutas tillbaka vid sågning.

• Stå aldrig i linje med sågklingan.
• Såga inte i aluminium eller i annat material än trä.
• Såga aldrig i mer än ett arbetsstycke åt gången.
• Håll arbetsstycket nedtryckt mot sågbordet.
• En rundstång får enbart kapas om den är ordentligt fastspänd i en stödvagga som förhindrar att arbetsstycket börjar rotera då det vidrör sågklingan.

FARA! Risk för elstöt.

• Utsätt aldrig sågen för regn eller fukt.
• Använd inte maskinen i våtutrymmen.
• Maskinen får inte vara ansluten till ett eluttag vid reparation eller underhåll.

FARA! Risk för indragning.

Vid sågning:

• Var noga med att inget hår eller några kläder kan fastna i den roterande sågklingan.
• Använd hårnät och bär inte slips eller löst sittande kläder.

WARNING! Risk för ögonskada på grund fl ygande föremål.

Vid sågning:

• Använd alltid skyddsglasögon, sågspån och fl isor kan fl yga iväg från arbetsstycket.
• Såga aldrig i arbetsstycken som innehåller främmande föremål såsom spik, kablar med mera.

WARNING! Risk för hörselskada.

- Använd hörselskydd då motorn är påslagen.

WARNING! Risk för inandning av giftigt

Vid och efter sågning:

• Vissa träslag, exempelvis ek och ask är cancer-framkallande. Anslut en lämplig dammsugare till spånstosen (62).
• Använd
• Blås aldrig med tryckluft då maskinen rengörs, använd istället dammsugare.
• Använd enbart sågen i välventilerade utrymmen.
• Använd andningsskydd.

WARNING! Risk för klämskada.

• Arbetsstycket skall ligga dikt an mot geringsanhållet vid kapsågning.
• Använd stöd vid sågning av långa och/eller breda arbetsstycken.

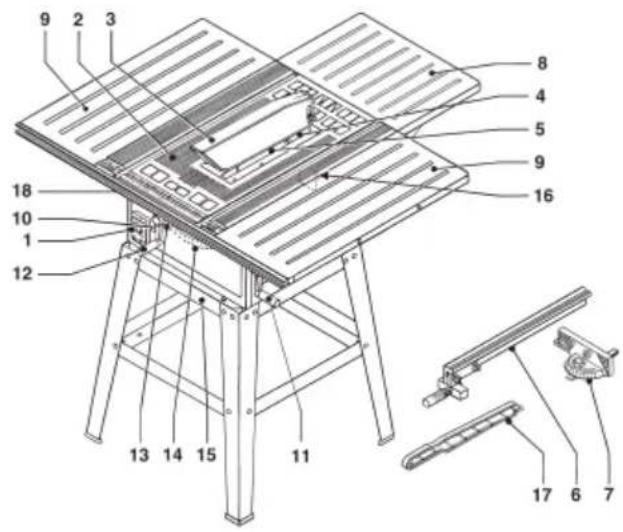

4. ÖVERSIKTSBILD

1. Strömbrytare ON/OFF
2. Sågbord
3. Klingskydd, övre

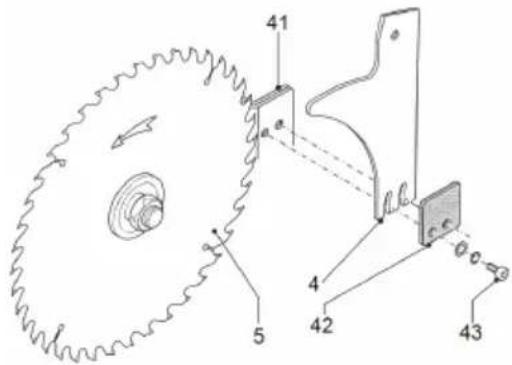

4. Spaltkniv (klyvkniv)

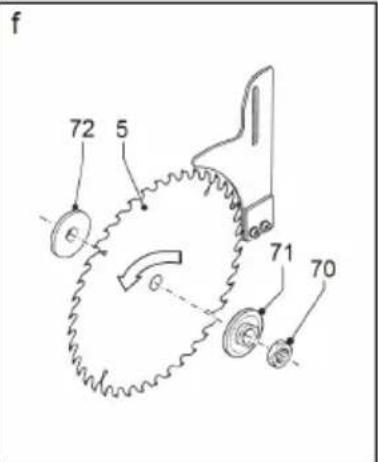

5. Sågklinga
6. Klyvanhåll

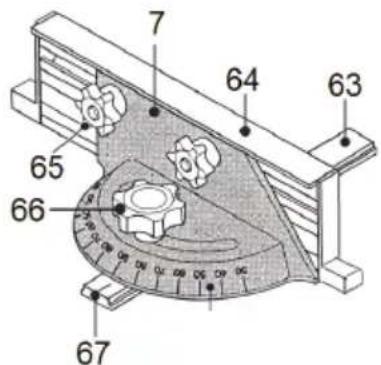

7. Geringsanhåll

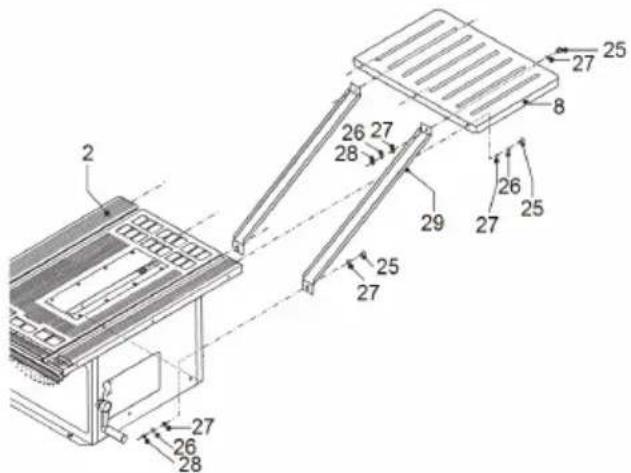

8. Bakre bord
9. Sidobord, höger/vänster
   10.Motorskydd

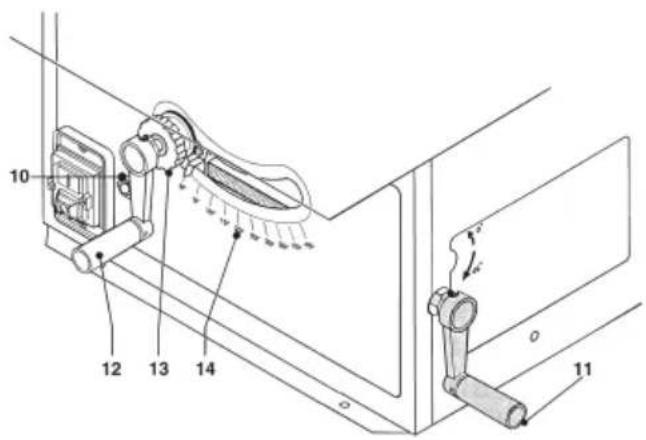

10. Vevhandtag, lutning av sågklinga
11. Vevhandtag, inställning av såghöjd
12. Låsratt för såginställning
13. Skala, sågklingans lutning
14. Stativ
15. Bordsinlägg
16. Påskjutare
    18.Bordslist

5. UPPACKNING/MONTERING

5.1 Förpackningens innehåll

Packa upp förpackningen och kontrollera att ingen del saknas eller har skadats under transporten. Förpackningen innehåller följande delar:

• Bruksanvisning 1 st.
• Bordscirkelsåg 1 st.
- Sidobord 2 st.
- Bakre bord 1 st
• Klyvanhållsfäste 1 st
• Geringsanhåll 1 st
- Övre klingsskydd 1 st
- Spaltkniv 1 st
• Vevhandtag 2 st
- Skruvpåse, hållare påskjutare 1 st.
• Låda, stativ 1 st
• Låda, klyvanhåll/stag för bord 1 st
• Blocknyckel 22 mm 2 st
• Insexnyckel 4 mm 1 st
- Insexnyckel 5 mm 1 st

Följande verktyg behövs vid montering av sågen:

• 1 st skruvmejsel PH 2
• 1 st Skruvmejsel PH 1
• 1 st Spårskruvmejsel 3 mm
- 1 st Spärrnyckel med hylsa 10 mm.
• 1 st Blocknyckel 10 mm
• 1 st Rätlinjal/vattenpass 1 m

5.2.1 Demontering av transportsäkring

a. Placera bordscirkelsågen upp och ned på en bit kartong.
b. Lossa de fyra skruvarna som fäster bottenplattan.
c. Lyft upp bottenplattan och avlägsna frigolitbiten.

5.2.2 Montering av fäste, påskjutare

Rekommendationer på komponenter i ett tryckluftssystem.

a. Öppna skruvpåsen, den skall innehålla:

2 st Hållare
4 st Stärnskruv
4 st Planbrickor
4 st Låsbrickor

b. För på en låsbricka och en planbricka på vardera skruv.
c. Skruva fast de båda hållarna utvändigt i de fyra skruvhålen som är vid sidan av elkabeln. Var noga med att öppningen är nedåt mot sågbordet.

5.2.3 Montering av sidoborden och det bakre bordet

a. Öppna lådan med klyvanhåll/stag för bord. Plocka ut:

2 st Långa stag (29)

4 st Korta stag (24)

1 st Stor skruvpåse

b. Öppna den stora skruvpåsen som innehåller:

21 st Sexkantsskruv (25)

33 st Planbrickor (27)

20 st Låsbrickor (26)

12 st Muttrar (28)

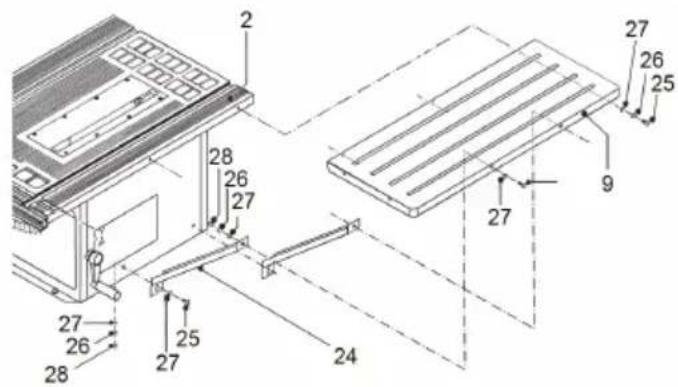

c. Placera de båda sidoborden (9) på vardera sidan av sågbordet (2) så att de tre fästhålen är vända mot sågbordet. Fäst det ena sidobordet med 3 st sexkantsskruv, låsbrickor och planbrickor några varv i sågbordet. Dra ej åt sexkantsskruven. Fäst ett kort stag på insidan av sidobordet och därefter i sågen med 2 st sexkantsskruv, 4 st planbrickor, 2 st låsbrickor och 2 st muttrar några varv, dra ej åt muttrarna. Fäst det andra staget. Dra åt de 3

36 37 38 31 39 33 35 30 34 32

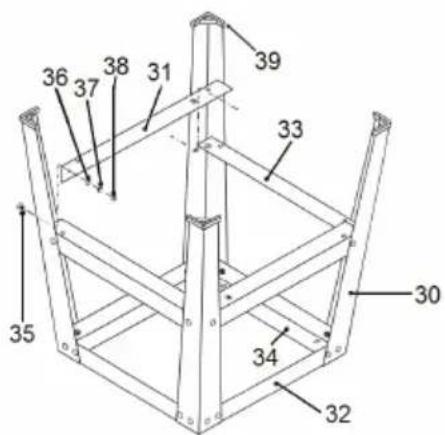

a. Öppna lådan med stativdelar. Den innehåller:

• 4 st ben (30)
• 2 st nedre stag, långa med 2 st hål (31)
• 2 st nedre stag, korta med 2 st hål (33)
• 2 st övre stag, långa med 4 st hål (32)
• 2 st övre stag, korta med 4 st hål (34)
- 1 st skruvpåse
• 1 st påse med 4 st fötter (39)

st skruvarna som fäster sidobordet i sågbordet och därefter de två muttrarna som fäster stagen i sidobordet.

d. Montera det andra sidobordet på samma sätt.
e. Placera det bakre bordet (8) bakom sågbordet (2) med de tre fästhålen vända mot sågbordet. Ta de två långa stagen skruva fast det bakre bordet på samma sätt som sidoborden.
f. Vänd sågen om och lägg en rätlinjal/vattenpass över sågbordet och de båda sidorden. Justera sidoborden så att de är i samma nivå som rätlinjalen/vattenpasset och dra åt de muttrar som fäster de fyra korta stagen i sågen.
g. Lägg rätlinjalen/vattenpasset över sågbordet (2) och det bakre bordet. Justera bordet så att det är i samma nivå som rätlinjalen/vattenpasset och dra åt de muttrar som fäster de två långa stagen i sågen.
h. Skruva tillbaka bottenplattan och dra åt skruvarna. Var noga med att den korta skruven hamnar i samma hörn som elkabeln är.

40 36 36 37 38

b. Öppna skruvpåsen som innehåller:

• 4 st Sexkantsskruv (40)
• 24 st Vagnsbult (35)
• 28 st Muttrar (38)
• 32 st Planbrickor (36)
• 28 st Låsbrickor (37)

c. Lägg två stycken ben på en bit kartong. Trä in 3 st vagnbult underifrån i skruvhålen på vardera

ben. Ta ett långt övre stag och fäst det med 3 st planbrickor, låsbrickor och muttrar med den plana sidan uppåt. Dra inte åt. Ta därefter ett långt nedre stag och fäst det med 1 st vagsbult, planbricka, låsbricka och mutter i vardera ben med den plana sidan uppåt. Dra inte åt.

d. Lägg undan benparet och lägg ut två stycken ben och skruva på samma sätt fast 1 st långt övre stag och 1 st långt nedre stag.
e. Fäst ett kort nedre stag vardera ben med 1 st vagsbult, planbricka, låsbricka och mutter i vardera ben. Dra inte åt.
f. Fäst därefter ett kort övre stag i vardera ben ovanför det långa staget med 2 st vagsbult, planbrickor, låsbrickor och muttrar.
g. Ta det undanlagda benparet och skruva fast be- nen i de uppstickande korta stagen.
h. Vänd stativet upp och ned och tryck fast de fyra fötterna.

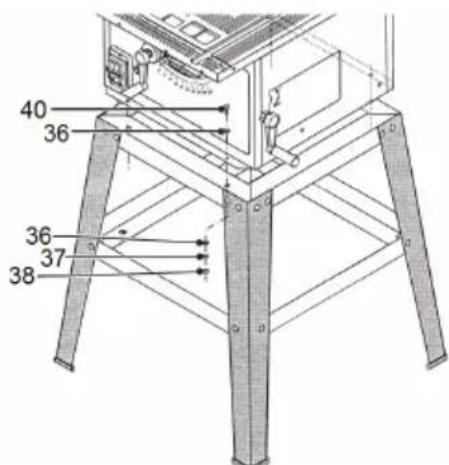

i. Ställ stativet på marken och fäst sågen med 4 st sexkantsskruv och planbrickor och fäst dem med 4 st planbrickor, låsbrickor och muttrar. Dra åt de fyra muttrarna.
j. Dra åt alla muttrar på stativet.

5.2.5 Montering av vevhandtag

a. Lossa låsskruven på vevhandtaget så att den inte sticker ned i axelhålet. Montera det ena vevhandtaget på axeln (11). Placera vevhandtaget så att låsskruven är mittutför den fasade delen på axeln. Drag åt låsskruven.
b. Montera det andra vevhandtaget på axeln (12). Lås fast med lässkruven.

5.2.6 Montering av spaltkniv och övre klingskydd

a. Skruva av de 8 st skruv (44) och lyft upp bordsinlägget (16).
b. Lossa de två insexskruvarna (43) några varv.
c. För ned spaltkilen (4) mellan fästet (41) och brickan (42).
d. Justera spaltkilen så att avståndet mellan spaltkniven (4) och tänderna på sågklingan (5) är minst 3 mm och högst 8 mm.
e. Dra åt de två insexskruvarna (43).
f. Höj sågklingan genom att veva på vevhandtaget (12) så långt det går. Kontrollera att avståndet mellan sågklingan både nere vid sågbordet (2) och högst upp på spaltkilen är mellan 3 mm och 8 mm samt att spaltkilen sitter i linje med sågklingan.
g. Skruva loss vagnsbulten (45) från spaltkilen.
h. Trä försiktig på bordsinlägget (16) över spaltkilen (4) och stoppsprinten (48), skruva fast det med de åtta skruven (44).
i. Placera det övre klingskyddet (3) på spaltkilen och fäst den med vagnsbulten (45).
j. För på brickan (46) och dra åt låsmuttern (47), dra inte åt hårdare än att klingskyddet (3) kan röra sig fritt upp och ned. Kontrollera att stoppsprinten (48) förhindrar klingskyddet från att lyftas upp/bakåt.

5.2.7 Montering av bordslist och klyvanhåll

53 54 55 2 51 50 52

58 59 59 56 57 60 61

a. Packa upp de kvarvarande delarna från lådan, klyvanhåll/stag för bord:

• 1 st Bordslist, höger (50)
• 1 st Bordslist, vänster (51)
• 1 st Linjal, klyvanhåll (58)
• 1 st Ändskydd för bordslist (53)
- 1 st Skruvpåse.

b. Sortera delarna i skruvpåsen:

• 8 st Insexskruv (52)
• 4 st Muttrar (54)
• 4 st Planbrickor (55)

c. Fäst den högra bordslisten (50) i sågbordet (2) med 2 st insexskruv (52) och i sidobordet med 2 st insexskruv (52), 2 st planbrickor (55) och 2 st muttrar (54). Dra ej åt skruven.
d. Fäst den vänstra bordslisten (51) i sågbordet (2) med 2 st insexskruv (52) och i sidobordet med 2 st insexskruv (52), 2 st planbrickor (55) och 2 st muttrar (54). Dra ej åt skruven.
e. Justera den högra bordslisten (50) genom att ta linjalen (58) till klyvanhållet och lägg den dikt an mot sågklingan (5) och spaltkilen (4) på högra sidan och ut över bordslisten. Skjut bordslisten åt vänster så att skalan visar 0 där linjalen korsar bordslisten framför sågklingan. Dra åt de 4 st insexskruven (52).
f. Flytta linjalen till den andra sidan av sågklingan och justera den vänstra bordslisten (51) på samma sätt.

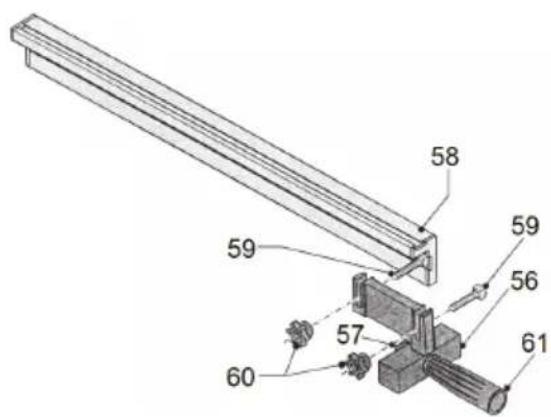

g. Ta släden (56) och lossa låshandtaget (61) några varv, för på släden från vänster sida på bordslisten (51) så att spårbrickan (57) hamnar i spåret på bordslisten insida.
h. Lossa de två rattarna (60) och fäst linjalen (58) på släden (56).
i. Tryck fast ändskyddet (53) på den vänstra bordslisten (51).

5.2.8 Montering av påskjutare och geringsanhåll

a. Placera påskjutaren (17) i dess hållare på vänster sida av sågen.
b. Lossa stoppskruven i ena spåret på sågbordet (2) och för in geringsanhållet (7) i spåret. Skruva tillbaka stoppskruven.

6. DRIFT

6.1 Skyddsanordningar

FARA! Använd aldrig maskinen om någon ddsanordning är felaktig, saknas, satts urktion eller är trasig.

6.1.1 Strömbrytare ON/OFF (1)

Strömbrytaren är utrustad med ett nollspänningsskydd. Vid strömavbrott så måste motorn startas om med strömbrytaren. Strömbrytarens funktion:

Start – Tryck in och håll inne den gröna knappen märkt "I" några sekunder.

Stopp – Tryck in den röda knappen märkt "O".

6.1.2 Motorskydd (10)

Motorskydd löser ut då motorn drar för mycket ström vid överbelastning. Om motorskyddet löser ut, åtgärda orsaken och avvakta i 5 - 10 minuter så att motorn svalnar och tryck därefter in knappen. De vanligaste

orsakerna till att motorskyddet löser ut är:

• Slö sågklinga.
• Arbetet forceras, sågning sker fortare än vad såg-klingan hinner avverka.
• Sågklingan bromsas, arbetsstycket matas inte rakt mot sågklingan eller så är det en sågbit som bromsar sågklingan i såglådan.

6.1.3 Övre klingskydd (3) och stoppsprinten (48)

Klingskyddet förhindrar oavsiktlig vidrörning av sågklingan (5) och backslag då arbetsstycket lyfts upp av sågklingan och slungas tillbaka mot operatören. Stoppssprinten (48) på spaltkilen (4) förhindrar klingskyddet från att lyftas upp/bakåt.

6.1.4 Spaltkil (4)

Spaltkilen förhindrar backslag då arbetsstycket trycks ihop efter sågklingan (5) varvid sågklingan greppar tag i arbetsstycket och slungar den bakåt mot operatören. Spaltkilen är dessutom fäste för det övre klingskyddet (3) och dess stoppsprint (48). Spaltkilens bredd får inte vara större än bredden på sågklingans gods men skall vara smalare än bredden på sågklingans tänder.

6.1.5 Bordsinlägg (16)

Det förhindrar att sågbitar fastnar i sågklingan och kastas tillbaka mot operatören. Bordsinlägget skall bytas ut då spåret där sågklingan (5) sticker upp är deformerat.

6.1.7 Påskjutaren (17)

Den är dimensionerad för att användas till denna bordscirkelsåg. Den används vid matning av smala

6.2 Inställningar

6.2.1 Inställning av såghöjd och lutning av sågklinga

a. Lossa låsratten (13).
b. För att höja sågklingan, veva medurs på vevhandtaget (12). För att sänka, veva moturs.
c. För att luta klingan, veva på vevhandtaget (11) medurs.
d. Lås inställningarna med låsratten (13).

Anslut dammsugarslangen till spånstosen (62) på baksidan av sågen. Var noga med att slangen inte kan lossna eller är i vägen för kommande sågningsarbete.

6.2.3 Inställning av klyvanhåll (6)

C 58 59 56 59 60 61

d 58 59 56 61 60

Klyvanhållet skall användas vid klyvsågning så sågsnittet blir rakt och för att minimera risken för backslag.

a. Avlägsna ändskyddet (53) på bordslisten.
b. Lossa ratten (61) några varv, för på släden (56) i bordslisten (51) så att spårbrickan (57) hamnar i spåret på bordslisten insida. För släden till endera sidan om sågklingan. Sätt tillbaka ändskyddet.
c. Vid sågning av breda och/eller tjocka arbetsstycken, lossa de två rattarna (60) och för in de två vagsbultarna huvuden i spåret på linjalens (58) långsida och fäst linjalen i släden.
d. Vid sågning av tunna arbetsstycken eller smala arbetsstycken med lutande sågklinga, lossa de två rattarna (60) och för in de två vagnsbultarna huvuden i spåret på linjalens (58) kortsida och fäst linjalen i släden.
e. Dra åt de två rattarna (60) och för släden till önskat avständ från sågklingan enligt skalan på bordslisten. Om större noggrannhet krävs, använd tumstock. Dra åt låshandtaget (61).
f. Lossa de två rattarna (60) och justera linjalen (58) så att dess framkant är vid centrum på sågklingan (5). Dra åt de två rattarna igen.

6.2.4 Inställning av geringsanhåll (7)

7 64 63 65 66 67

Geringsanhållet skall användas vid kapsågning.

a. Skruva av stoppskruven i det ena spåret på sågbordet och för på geringsanhållet med linjalen (64) inåt.
b. Lossa ratten (66) och ställ in önskad vinkel enligt skalans visare (67). Dra åt ratten (66).
c. Lossa de två rattarna (65) och för geringsanhållet fram så att linjalen är vid sidan av klingskyddet (3).
d. Justera linjalen så att dess ände är 2 cm från

klingskyddet (3) och lås fast linjalen med de två rattarna (65). För geringsanhållet fram och tillbaka i spåret och kontrollera att det inte tar i något.

6.3 Sågning

WARNING!

• Håll händerna borta från den farliga zonen som är inom 15 cm från sågklingan.
• Då sågklingan är slö, skadad eller lämnar brännmärken i arbetsstycket, skall den bytas ut mot en ny.

6.3.1 Förberedelse inför sågning

a. Kontrollera att arbetsplatsen är ren och att det fi nns utrymme för att hantera arbetsstycket.
b. Kontrollera att sågen är hel och att alla skyddsanordningar fungerar, är på plats och att spaltkilen är korrekt justerad.
c. Kontrollera att sågklingan är vass, att inga skär är skadade samt att den inte har brännmärken på grund av överhettning. Om så är fallet, byt ut sågklingan mot en ny.
d. Ställ in såghöjd och sågklingans lutning.
e. Anslut en dammsugare till spånstosen (62).
f. Vid sågning av långa eller stora arbetsstycken som riskerar att tippa över vid sågningen, placera ut rullstöd eller annat stöd.

6.3.2 Klyvsågning

a. Montera och justera klyvanhållet (6).
b. Anslut sågens stickkontakt till eluttaget.
c. Placera arbetsstycket på sågbordet (2) dikt an mot klyvanhållet.
d. Placera dig på framsidan av sågen på samma sida om sågklingan som klyvanhållet.
e. Starta motorn med strömbrytaren ON/OFF (1).
f. Avvakta till dess motorn uppnått fullt varvtal.
g. Tryck ned arbetsstycket samtidigt som det trycks mot klyvanhållet och mata sakta fram arbetsstycket mot sågklingan.
h. Använd påskjutare eller skjutkloss vid slutet av sågningen om någon hand riskerar att hamna i den farliga zonen.
i. Stäng av motorn med strömbrytaren ON/OFF och avvakta till dess sågklingan stannar, rengör därefter sågbordet från sågrester.

6.3.3 Kapsågning

a. Montera och justera geringsanhållet (7).
b. Anslut sågens stickkontakt till eluttaget.
c. Placera arbetsstycket på sågbordet (2) dikt an mot geringsanhållet.
d. Placera dig på framsidan av sågen på samma sida om sågklingan som geringsanhållet.
e. Starta motorn med strömbrytaren ON/OFF (1).

f. Avvakta till dess motorn uppnått fullt varvtal.
g. Tryck ned arbetsstycket och för sakta geringsanhållet med arbetsstycket fram mot sågklingan och kapa hela arbetsstycket.
h. Stäng av motorn med strömbrytaren ON/OFF och avvakta till dess sågklingan stannar, rengör därefter sågbordet från sågrester.

6.4 Byte av sågklinga

WARNING!

• Stickkontakten får inte vara ansluten till eluttaget vid byte av sågklinga.
• Använd enbart sågklingor avsedda för sågning i trä och trämaterial.
• Använd enbart sågklingor som överensstämmer med den dimension som anges i tekniska data och därmed överensstämmer med spaltkilens form och tjocklek.
• Använd enbart sågklingor som är märkta med ett varvtal som är lika högt som eller överstiger sågens varvtal.
• Använd skyddshandskar vid byte av sågklinga.

Välj en sågklinga med lämpligt antal tänder för det arbete som skall utföras. Ju fl er tänder en sågklinga har desto fi nare blir sågsnittet.

e 4 5 69 70

f 72 5 71 70

a. Vinkla sågklingan så att den är vinkelrät gentemot sågbordet (2) med vevhandtaget (11).
b. Veva upp sågklingan till max såghöjd med vevhandtaget (12).
c. Demontera klingskyddet (3).
d. Lossa de 8 skruvama (44) och lyft upp bordsinlägget (16).

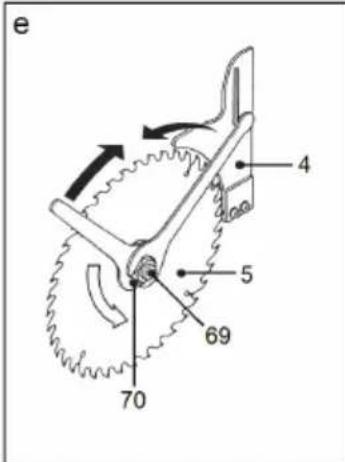

e. Snurra sågklingan för hand så att den ena blocknyckeln kan greppa om axeln (69) och den andra om klingmuttern (70). Lossa klingmuttern moturs.
f. Avlägsna klingmuttern (70), klingbrickan (71) och lyft upp sågklingan (5). Ta bort klingfl änsen (72) och torka rent delarna och axeln (69) med en torr trasa.
g. Montera tillbaka klingfl änsen (72) och därefter den nya sågklingan, var noga med att rotationsriktningen överensstämmer med fi gur f ovan samt att klingans hål sitter på den utstickande fl änsen. Sätt tillbaka

klingbrickan (71) och skruva åt klingmuttern (70).

h. Kontrollera och justera spaltkilen (4).
i. Montera tillbaka bordsinlägget (16) och klingskyddet (3).

7. UNDERHÅLL OCH REPARATION

WARNING!

• Stickkontakten får inte vara ansluten till eluttaget vid underhåll eller reparation.
• Reparation får enbart utföras av kvalifi cerad reparatör.

7.1 Underhåll

7.1.1 Rengöring och kontroll efter användning

• Dammsug sågbordet (2) och torka därefter av det med en torr trasa. Smörj det med WWM glider.
• Torka av alla handtag och rattar med en torr ren trasa.
• Kontrollera att sågklingan (5) är vass, att inga skär är skadade samt att den inte har brännmärken på grund av överhettning. Om så är fallet, byt ut sågklingan mot en ny.
• Kontrollera spaltknivens (4) justering.
• Kontrollera att strömbrytaren (1) och klingskyddet (3) är hela samt att de har avsedd funktion.
• Kontrollera att bordsilägget (16) är helt och inte slitet, byt i så fall ut det.

7.1.2 Underhåll varje månad

• Demontera sågen från stativet och avlägsna bottenplattan. Dammsug upp damm och sågspån som fi nns i utrymmet, var noga med att rengöra motorns ventilationsöppningar.
• Torka av axlarna invändigt om vevhandtagen (11 & 12) med en torr ren trasa och smörj dem med WWM Glider eller liknande medel som inte såg-dammet fastnar på.

7.2 Reparationer och justeringar

7.2.1 Byte av bordsilägg (16)

a. Demontera klingskyddet (3) från splatkilen (4).
b. Skruva av de 8 st skruv (44) och lyft upp bordsin-lägget (16).
c. Trä försiktig på bordsinlägget (16) över spaltkilen (4) och stoppsprinten (48), skruva fast det med de åtta skruven (44).

d. Demontera klingskyddet (3) och bordsinlägget (16).
e. Lossa de två insexskruvarna (43) några varv.
f. Justera spaltkilen så att avståndet mellan spalt-kniven (4) och tänderna på sågklingan (5) är minst 3 mm och högst 8 mm.
g. Dra åt de två insexskruvarna (43).
h. Höj sågklingan genom att veva på vevhandtaget (12) så långt det går. Kontrollera att avståndet mellan sågklingan både nere vid sågbordet (2) och högst upp på spaltkilen är mellan 3 mm och 8 mm samt att spaltkilen sitter i linje med sågklingan.
i. Montera tillbaka bordsinlägget (16) och klingskyddet (3).

j. För på brickan (46) och dra åt låsmuttern (47), dra inte åt hårdare än att klingskyddet (3) kan röra sig fritt upp och ned. Kontrollera att stoppsprinten (48) förhindrar klingskyddet från att lyftas upp/bakåt.

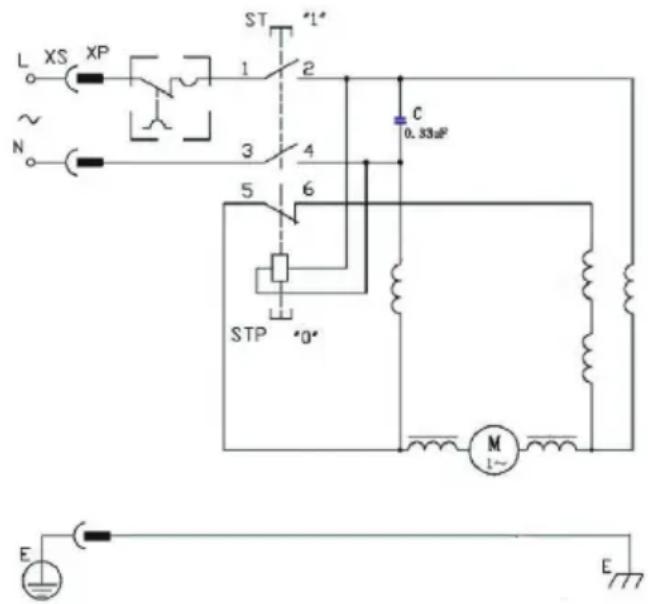

7.3 Elschema

Motorn startar inte. a. Ingen	el i eluttaget.b. Stickkontakten är inte ansluten till eluttaget.c. Annan orsak.	a. Kontrollera/byt eluttagets säkring.b. Anslut stickkontakten.c. Kontakta en kvalifi cerad reparatör.
Sågklingan wobblar mycket och/eller roterar onormalt lång tid efter det att motorn stängts av.	a. Klingfl änsen är ej i sågklingans centrumhål.b. Klingbulten har lossnat.c. Annan orsak.	a. Montera om sågklingan.b. Dra åt klingbulten.c. Kontakta kvalifi cerad reparatör.
Sågsnittet blir snett. a. Klyvanhållet är ej korrekt inställt.b. Arbetet forceras.c. Felaktig sågteknik.d. Slö sågklinga.	a. Kontrollera att klyvanhållet är parallellt med sågklingan.b. Mata inte arbetsstycket fortare än vad såg-klingan hinner avverka.c. Följ instruktionerna i denna bruksanvisning.d. Byt sågklinga.
Arbetsstycket blir bränt av sågklingan.	a. Slö eller skadad sågklinga.b. Felaktig sågteknik.c. Sågklingan är felmonterad.	a. Byt sågklinga.b. Forcera inte arbete, tryck inte så hårt, sär-skilt inte då en fi ntandad sågklinga används.c. Kontrollera rotationsriktningen.
Maskinen vibrerar onor-malt mycket.	a. Sågklingan är felaktigt monterad.b. Felaktig sågklinga.c. Sågklingan är skev.	a. Kontrollera att klingfl änsens upphöjning är i klingans centrumhål samt att klingbulten är åtdragen.b. Byt sågklinga.c. Byt sågklinga.

8. TRANSPORT & FÖRVARING

8.1 Lyft av sågen

FÖRSIKTIGHET! Lyft aldrig maskinen i bordet.

Vid lyft skall:

- Stickkontakten skall vara avlägsnad från eluttaget.

• Sågklingan vara så långt nedsänkt det går.
  • Sågskyddet (3) vara monterat.
• Använd gärna en medhjälpare, maskinen skall greppas i stativet eller om det är bortmonterat, under sågen.

• Stativ, sidobord och bakre bord vara demonterade.
• Klyv- och geringsanhållen vara bortplockade.
• Sågen och stativet vara väl förankrade.

8.3 Förvaring

Vid förvaring skall:

• Stickkontakten vara avlägsnad från eluttaget.
• Sågklingan vara så långt nedsänkt det går.
• Sågskyddet (3) vara monterat.

- Maskinen vara väl rengjord.

- Alla skyddsanordningar vara kontrollerade så att de fungerar och är på plats.

- Den förvaras oåtkomlig för barn och obehöriga i ett frost- och fuktfritt utrymme så att eventuell kondens inte orsakar kortslutning, skadar motorn eller någon ståldetalj.

9. AVFALLSHANTERING

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

10. TEKNISKA DATA

Artikel nummer: .....17-047
Benämning: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bordscirkelsåg
Spänning: 230-240 V \~ 50 Hz
Effekt: 1500 W
Max varvtal: 4500/min
Sågklinga: ....∅ 254 x 30 mm
Tjocklek, sågklinga: .....Max 2,0 mm
Bredd, sågtänder: . . . . . . . . . . . . . Min 2,8 mm
Lutning av sågklinga: .....Vänster 0° – 45°
Såghöjd 90°:....Max 80 mm
Såghöjd, lutning 45°:....Max 55 mm
Storlek sågbord:....635 x 430 mm
Storlek sidobord: .....635 x 260 mm
Storlek bakre bord: .....300 x 430 mm
Dammsugaranslutning:....Ø 31/21 mm
Isolationsklass: ....Class I
Isoleringsklass: IP 20
Vikt: 21,5 kg

Bulleremission

Ljudtryck L _PA (EN 3744)

Uppmätt ljudtryck: .....99,3 dB(A)

Osäkerhet L_PA : .....3 dB(A)

Garanterad ljudtryck: .....102 dB(A)

Ljudeffekt L _WA (EN 3744)

Ljudeffekt: 112,3 dB(A)

Osäkerhet L_WA : .....3 dB(A)

Garanterad ljudeffekt: .....115 dB(A)

De angivna ljudvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det fi nns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifi ka för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, egenskaper arbetslokalen, andra ljudkällor osv., till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

OVERSETTING AV ORIGINAL BRUKSANVISNING

BORDSIRKELSAG 1500W

INNHOLDSFORTEGNELSE

1. INTRODUKSJON
2. BRUKSOMRÅDE
3. SIKKERHET
4. OVERSIKTSBILDE
5. UTPAKKING/MONTERING
6. DRIFT
7. VEDLIKEHOLD OG REPARASJON
8. TRANSPORT OG OPPBEVARING
9. AVFALLSHÄNDTERING
10. TEKNISKE DATA

1. INTRODUKSJON

Rekommendationer på komponenter i ett tryckluftssystem.

5.2.3 Montering av sidoborden och det bakre bordet

6.3.2 Savning på langs

a. Monter og juster parallelanslaget (6).

b. Sæt savens stik i stikkontakten.
