BRUKSANVISNING WD 2400/70 Biltema

Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING! Risk för allvarlig olycka.

OBS! Risk för mindre personskada eller ma- skinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr: 17-448

Modell:....Våt- och

torrdammsugare WD 2400/75

Spänning/frekvens: ..... 230 V\~ 50 Hz

Effekt: 2 X 1200 W

Behållare: 75 liter

Luftflöde en motor: ..... 132 m³/h

Sugeffekt en motor:.....240 W

Luftflöde två motorer: .... 198 m³/h

Sugeffekt två motorer: . . . 360 W

Vakuumtryck: 15,5 kPa

Slang: 2,6 m

Rör, ytterdiameter:....38 mm

Elkabel:....7 m

Ljudnivå:....82 dB(A)

Isolationsklass: ..... II

Kapslingsklass: ..... IP 24

Dimension: 62 × 53 × 94 cm

Vikt: 22 kg

3.ANVÄNDNINGSOMRÅDE

17-448 Våt- & torrdammsugare WD 2400/75 har två motorer som kan stängas av separat. Uppfyller CE direktiven 2006/95/EC, 2004/108/EC och 2011/65/EC.

Maskinen är avsedd för:

• uppsugning av smutsigt damm och vatten
• användning inomhus i hushåll, kontor och hotell m.m.

Maskinen är inte avsedd för:

• uppsugning av hett material som kan orsaka brand såsom varm aska, glödande cigarette m.m.
• brännbara, explosiva eller frätande vätskor såsom bensin, diesel, lösningsmedel, syror, lut m.m.
• brännbart, explosivt damm av magnesium, aluminium m.m.
• hälsofarligt damm såsom asbest m.m.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

• Kontrollera innan användning att eluttagets spänning överensstämmer med typkyltens tekniska data.
• Våt- och torrdammsugaren ska användas enligt instruktionerna i denna manual.
• Använd endast original tillbehör och reservdelar.
• Stäng av våt- och torrdammsugaren och dra ut stickkontakten före tömning, rengöring, reparation och förvaring.
• Använd inte våt- och torrdammsugaren i närheten av brännbara ämnen exempelvis bensin.
• Håll våt- och torrdammsugaren borta från varma apparater såsom ugn, värmefläktar, kaminer och dylikt.
• Hantera elkabeln försiktigt: dra inte i den, använd den inte som handtag, kläm den inte i dörrar, kör inte över den med våt- och torrdammsugaren och dra den inte runt skarpa kanter. Håll den borta från varma ytor.
• Använd enbart korrekt dimensionerade förlängningskablar.
• Stäng av våt- och torrdammsugaren med strömbrytaren innan du drar ut stickkontakten från eluttaget.
• Dra inte i elkabeln utan håll i stickkontakten då den avlägsnas från eluttaget.
• Stoppa inte in föremål i öppningar. Öppningar får inte blockeras. Ta bort damm, här och annat som kan reducera luftflödet.

• Använd inte våt- och torrdammsugaren utan HEPA- och tygfilter.

• Använd inte våt- och torrdammsugaren utomhus.

• Utsätt inte dammsugaren för regn eller vattenstänk.
• Använd inte våt- och torrdammsugaren om sugslangen är trasig eller igentäppt. Böj/bocka inte slangen för hårt, då blir den igentäppt. Behållaren och/eller motorerna kan då skadas.
• Sug aldrig upp vatten genom att sticka ned röret eller munstycket under vattenytan. Om det inte medföljer någon luft finns det risk för att behållaren och/eller motorerna skadas.
• Stäng omedelbart av motorerna om det kommer ut vätska från apparaten vid våt- och torrsugning.
• Använd inte våt- och torrdammsugaren om tygfiltret är blött.
• Använd inte produkten om elkabeln är trasiga, låt en behörig reparatör byta den.
• Anslut aldrig en blöt stickkontakt i elut- taget.
• Förvara våt- och torrdammsugaren inomhus, i ett svalt och torrt utrymme.
• Enligt EN 60335-1:2012 kan denna apparat användas av barn från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

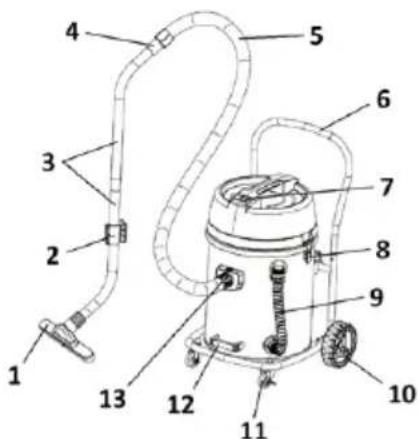

5. ÖVERSIKTSBILD

1. Munstycke
2. Upphängningsshake
3. Rör
4. Handtag
5. Slang
6. Skjuthandtag
7. Strömbrytare ON/OFF (2st)
8. Snäpplås (2st)

9. Dräneringsslang

10. Bakre hjul

11. Främre hjul
12. Tömningshandtag
    13.Insug
13. Tygfilter
14. HEPA-filter
15. Våtmunstycke
16. Golvmunstycke
17. Fogmunstycke
18. Borstmunstycke

a. Lossa snäpplåsen (8) och lyft upp locket. Ta fram hjulen och tillbehören som finns i behållaren. Kontrollera att inget saknas, jämför med översiktsbilden.

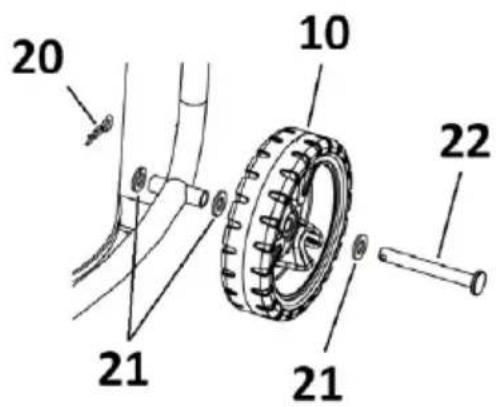

b. Montera bricka (21), bakre hjul (21) och bricka (21) på hjulaxeln (22). För in hjulaxeln i ramen och montera bricka (21), avsluta med sprinten (20).

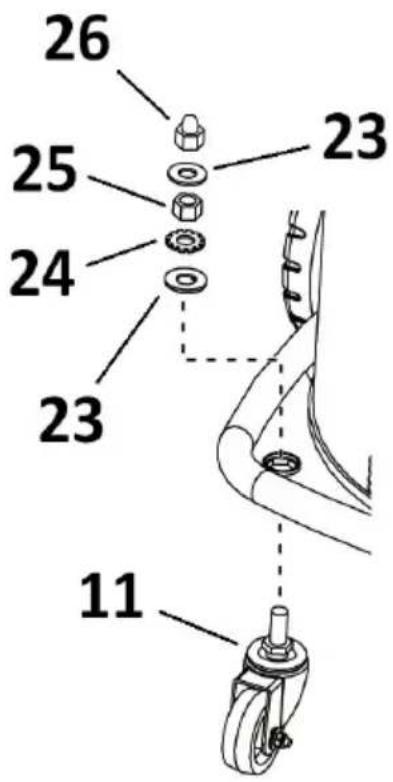

c. För upp det främre hjulet (11) i hålet i bottenplattan. Montera bricka (23), låsbricka (24), mutter (25), bricka (23) och avsluta med kupolmuttern (26).

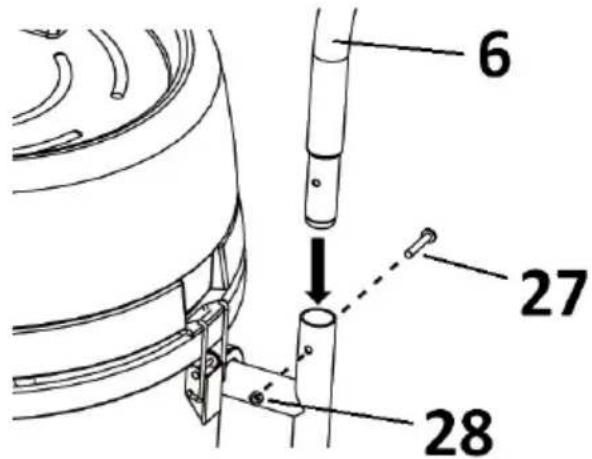

d. Montera handtaget (6) i ramen. För in skruven (27) i hålet och skruva fast muttern (28).

e. För ihop rörens (3) raka ändar och montera slangen (5) genom att vrida den över den grövre/övre änden av röret (3). Anslut slangen (5) i insuget (13). Montera önskat munstycke (16-19) på nederdelen av röret (3).

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

Våt- och tordammsugaren kan vid felaktig användning orsaka person- och egendomsskada.

7.1 Risker vid användning

Risk för elstöt.

• Utsätt inte elkabeln eller dess stickkontakt för väta.
• Hantera inte våt- och torrdammsugaren med våta händer.
• Använd aldrig våt- och torrdammsugaren med skadad elkabel eller kontakt. Even-tuellt kabelbyte ska utföras av behörig elektriker.
• Utsätt inte motordelen för väta, torka aldrig av den med en blöt trasa.
• Rengör eller reparera aldrig våt- och torrdammsugaren om stickkontakten är ansluten till eluttaget.

Risk för rörliga delar

- Våt- och torrdammsugarens insugningstryck skapas av två motorer med roterande rotor. Håll hår, låsa kläder, fingrar och andra kroppsdelar borta från öppningar och rörliga delar.

- Rengör eller reparera aldrig våt- och torrdammsugaren då stickkontakten är ansluten till eluttaget.

Risk för brand eller explosion

- Sug inte upp något som brinner eller ryker, exempelvis cigaretter, tändstickor eller varm aska.

- Dammsug inte upp lättantändliga vätskor såsom bensin, diesel mm och dammsug inte i miljöer där sådant kan finnas.

7.2 Säkerhetssymboler

Våt- och torrdammsugaren är dubbelisolerad och får enbart repareras av behörig elektriker.

8. HANDHAVANDE

8.1 Strömbrytarnas (7) funktion

Dammsugaren är utrustad med två motorer vilka regleras startas/stängs av på separat strömbrytare (7).

0 OFF - avstängning av motor.

Varning!

- Motorerna får ej startas samtidigt, starta en i taget.

- Dra aldrig ut stickkontakten från eluttaget då motorerna är igång. Stäng alltid av motorerna med strömbrytarna (7) först.

- Anslut aldrig stickkontakten i eluttaget om någon av strömbrytarna (7) är i läge I (ON).

- På strömbrytarna (7) sitter ett dimskydd som skyddar strömbrytarna mot inträngande vatten. Om skyddet är trasigt ska det bytas ut.

8.2 Torrdammsugning

a. Montera slangen (5) i insuget (13) och lämpligt munstycke på röret (3).

b. Kontrollera att strömbrytarna (7) är i läge 0. Anslut elkabeln till eluttaget.

c. Starta först en motor med strömbrytaren (7), beroende på önskad sugkraft, starta därefter eventuellt den andra motorn. Börja att dammsuga.

d. Då arbetet är klart, stäng av motorerna med strömbrytarna (7) och avlägsna därefter stickkontakten från eluttaget.

8.3 Tömning av behållare, torrdammsugning

Behållaren skall tömmas då den är full eller sugeffekten har minskat.

Varning! Stickkontakten får inte vara ansluten i eluttaget vid tömning.

a. Öppna snäpplåsen (8) och lyft av våt- och torrdammsugarens motordel.

b. Lossa låsrattarna (30) motsols.

c. Töm ut innehållet genom att luta dammsugaren och lyfta i tömningshandtaget (12). Vid behov, rengör behållaren.

d. Kontrollera filtret, rengör vid behov.

e. Sätt tillbaka motordelen. Kontrollera att motordelen är fastlåst av snäpplåsen (8) och spänn låsrattarna (30) medsols.

8.4 Våtsugning

a. Montera slangen (5) i insuget (13)och våtmunstycket (16) på röret (3).

b. Försäkra dig om att backventilen (29) i motordelen fungerar.

c. Kontrollera att strömbrytarna (7) är i läge 0. Anslut stickkontakten i eluttaget.

d. Starta en eller två motorer med strömbrytarna (7) beroende på önskad sugkraft och börja arbetet.

e. Då arbetet är klart, stäng av motorn med strömbrytaren (7) och avlägsna därefter stickkontakten från eluttaget.
f. Efter avslutat arbete, rengör behållaren och tygfiltret (14) Låt dem torka innan de monteras.

OBS! Vid våtsugning skall det alltid följa med luft, annars kan våt- och torrdammsugaren ta skada.

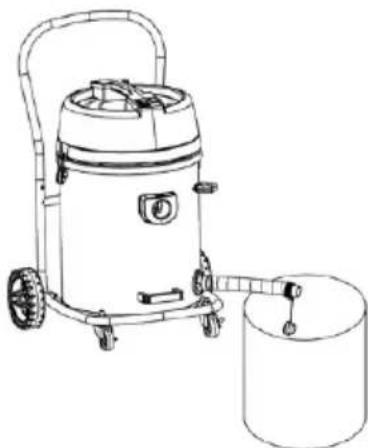

8.5 Tömning av behållare, våtdammsugning

Behållaren skall tömmas då den är full eller sugeffekten har minskat.

Varning! Stickkontakten får inte vara ansluten i eluttaget vid tömning.

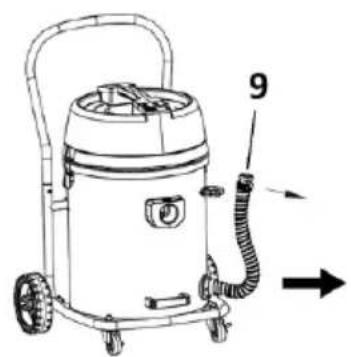

a. Lossa dräneringsslangen (9) ifrån dess upphängning.
b. Placera dräneringsslangen över lämpligt uppsamlingskärl.
c. Avlägsna locket ifrån dräneringsslangen och töm ut vattnet.
d. Efter tömning, sätt tillbaka locket på dräneringsslangen och häng tillbaka den i dess upphängning.

9. FÖRVARING

Förvara våt- och torrdammsugaren väl rengjord i ett torrt frostfritt utrymme. Tillbehören kan förvaras på maskinens hållare. Vid förvaring får stickkontakten inte vara ansluten i något eluttag.

10. UNDERHÅLL

Varning!

Stickkontakten skall vara avlägsnad från eluttaget vid rengöring och reparation.

10.1 Rengöring av våt- och torrsugen

a. Avlägsna slangen (5) från behållaren. b. Öppna snäpplåsen (8) och lyft upp motorde- len. Lyft bort tygfiltret (14)
c. Torka av motordelen med en torr trasa.
d. Töm och rengör behållaren med en fuktig trasa.

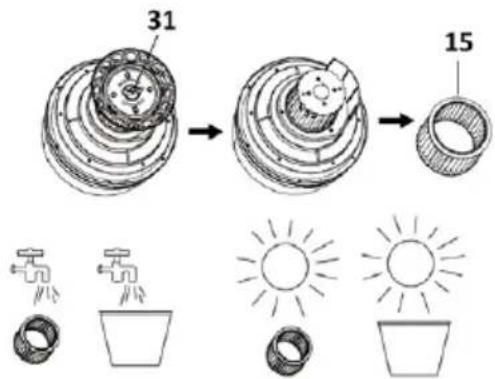

e. Vrid låsvredet (31) under filtret moturs och ta av filtret (15).

f. Rengör HEPA-filtret (15) och tygfiltret (14) noggrant under rinnande vatten. Lufttorka dem därefter tills de är helt torra.
g. Montera tillbaka HEPA-filtret och lås med låsvredet.
h. Lägg tillbaka tygfiltret (14) och placera motordelen på behållaren.
i. Lås snäpplåsen (8) och montera tillbaka slangen (5) i insuget (13).

OBS! Rengör filtren då de är smutsiga eller när våt- och torrdammsugarens sugeffekt minskar. Använd aldrig torr- och våtdammsugaren utan filter.

11. MILJÖ

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
