DU517HMS - Diskmaskiner LG - Gratis bruksanvisning och manual

Produkttyp	Inbyggd diskmaskin
Märke	LG
Modell	DU517HMS
Bredd	60 cm
Höjd	85 cm
Djup	60 cm
Vikt	45 kg
Strömförsörjning	220-240 V, 10 A, 50/60 Hz
Energiklass	A+
Antal kuvert	14
Ljudnivå	44 dB
Diskprogram	Auto, Intensive, Eco, Quick, Skonsam, Skölj
Extra funktioner	Fördröjd start, Halv last, Extra torr, Ånga
Kontrolltyp	Elektronisk med LED-display
Vattenförbrukning	9,5 L per cykel (Eco)
Energiförbrukning	0,92 kWh per cykel (Eco)
Torkningssystem	Kondensationstorkning
Filtertyp	Självrengörande mikrofilter
Invändigt material	Rostfritt stål

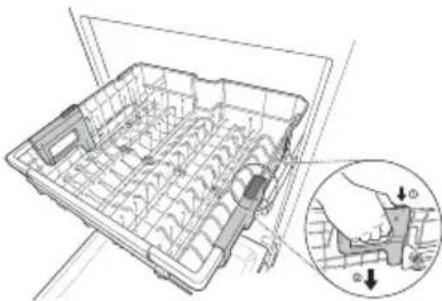

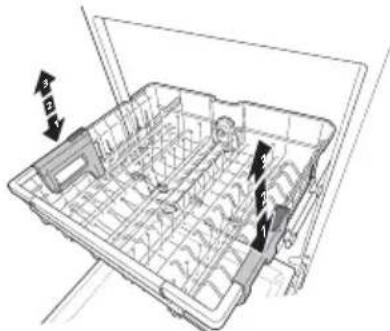

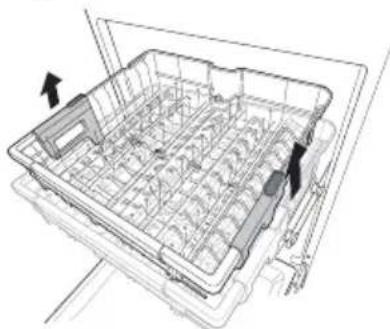

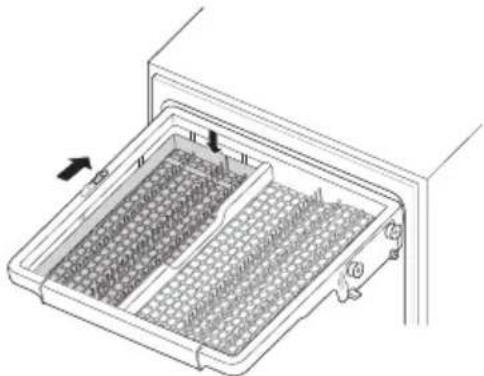

Justerbara korgar	Ja, höjdjusterbar överkorg
Barnlås	Ja
Läckageskydd	AquaStop-system
Ljuddämpning	Invertermotor, ljuddämpande isolering
Reservdelar finns	Filter, spolarmar, korgar, diskmedelsfack

Vanliga frågor - DU517HMS LG

Hur installerar jag min LG DU517HMS diskmaskin?

Se installationsmanualen. Se till att apparaten står plant, vatten- och avloppsslangar är korrekt anslutna och att nätsladden är ansluten till ett jordat uttag. Det rekommenderas att en professionell installatör gör installationen.

Vilket diskmedel ska jag använda?

Använd ett diskmaskinsmedel (tablett, pulver eller gel) och sköljmedel. Undvik att använda handdiskmedel eftersom det ger för mycket skum.

Hur startar jag ett diskprogram?

Ladda disken, tillsätt diskmedel, välj program med kontrollpanelen och tryck på Start-knappen. Se till att luckan är ordentligt stängd.

Varför dränerar inte min diskmaskin?

Kontrollera avloppsslangen för veck eller blockeringar. Rengör filtret och kontrollera att avfallskvarnen (om ansluten) är fri. Om problemet kvarstår kan avloppspumpen behöva service.

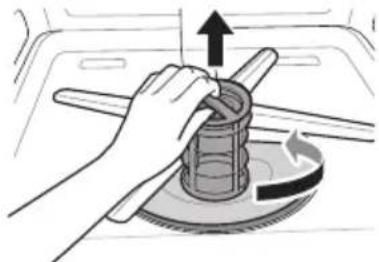

Hur rengör jag diskmaskinsfiltret?

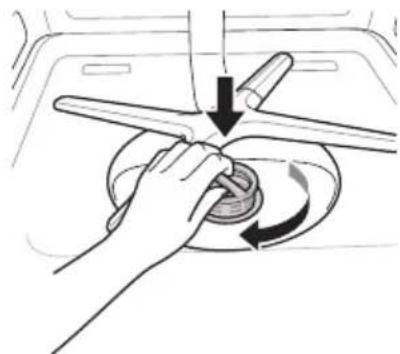

Ta bort underkorgen, vrid filterenheten moturs för att låsa upp och lyft ut den. Skölj under rinnande vatten och skrubba försiktigt om det behövs. Sätt tillbaka genom att rikta in och vrida medurs tills det låses.

Vad gör funktionen 'Barnlås'?

Barnlåset förhindrar oavsiktlig tryckning av knappar genom att inaktivera kontrollpanelen. Aktivera det genom att hålla en specifik knappkombination (se manualen). För att avaktivera, upprepa kombinationen.

Kan jag använda diskmaskinen med halv last?

Ja, välj funktionen 'Halv last' om tillgänglig. Den justerar vatten- och energiförbrukning för mindre laster, vilket sparar resurser.

Hur löser jag felkod 'OE' på displayen?

Fel 'OE' indikerar ett dräneringsproblem. Kontrollera avloppsslangen för blockeringar, rengör filtret och se till att pumpen inte är fast. Om felet kvarstår, kontakta LG service.

Är det normalt att diskmaskinen låter?

Vissa ljud från vattenspolning, dränering och motor är normalt. Om du hör ovanligt malande eller knackande, kontrollera för lösa föremål eller skräp i pumpen.

Var hittar jag reservdelar till denna modell?

Reservdelar som filter, spolarmar och korgar finns hos LG auktoriserade återförsäljare eller onlinebutiker. Använd modellnumret DU517HMS vid beställning.

BRUKSANVISNING DU517HMS LG

- Undlad at misbruge, sidde eller stå på opvaskemaskinens låge eller tallerkenstativet.

Kontroller avfallsstussen när du först installerer den. En OE-feil kan oppstå när avfallsstussen under vasken ikke klargjøres ordentlig. For å koble til avløpsslangen, borer du et hull på minst 15 mm i avfallsstussen för du kobler til og fester.

FORSIKTIG

Rinse Aid-Indikatoren vises på skjermen när det behøves mer skyllemiddel.

- Dette ikonet blinker när det er behov for mer skyllemiddel. Lysdioden slår seg automatisk av när det fylles på mer skyllemiddel eller när nivået er satt til 0.

: Machine Clean-ikonet

- Dette ikonet blinker när saltnivået er for lavt. Lysdioden slår seg automatisk av när det blir fylt på mer salt.

3 Cancel

2 Skru av Mobildata på smarttelefonen.

- Pass på for skarpe kanter när du håndterer filteret av rustfritt stål.

FORSIKTIG

Innan installationen påbörjas, läs dessa instruktioner noggrant. Det kommer att underlätta installationen och säkerställa att produkten installeras på ett korrekt och säkert sätt. Förvara dessa instruktioner nära produkten efter installationen för framtida hänvisning.

Denna handbok kan innehålla bilder och information som skiljer sig från produkten du köpte.

Denna manual kan komma att revideras av tillverkaren.

SÄKERHETSINSTRUKTIONER....3

VIKTIGA SÄKERHETSINSTRUKTIONER....3

HÄNSYNSTAGANDE TILL MILJÖN 10

INSTALLATION....11

Specifikationer....11

Tillbehör 12

Förbereda skåpsöppningen 12

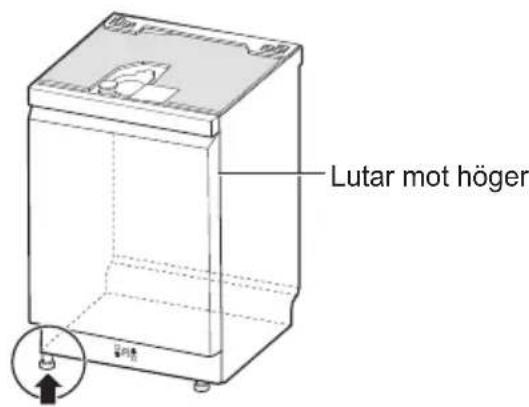

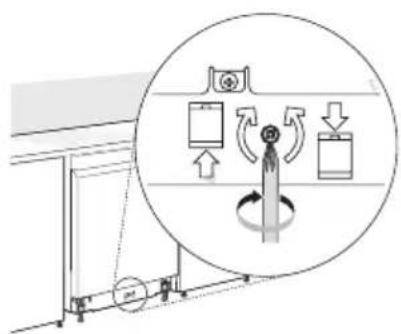

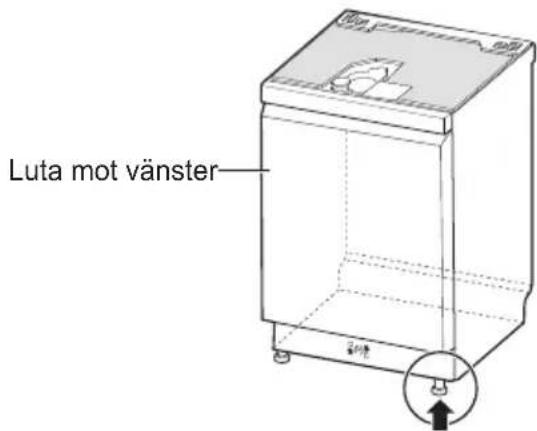

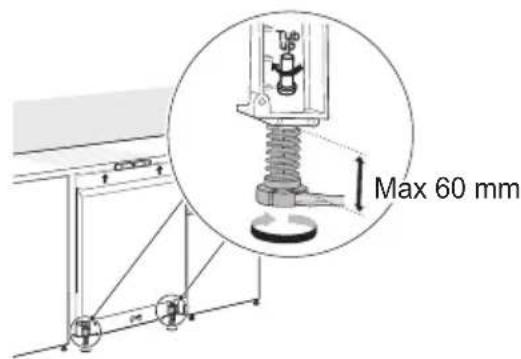

Nivellera apparaten....14

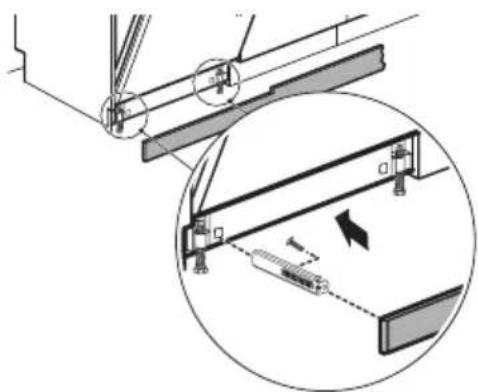

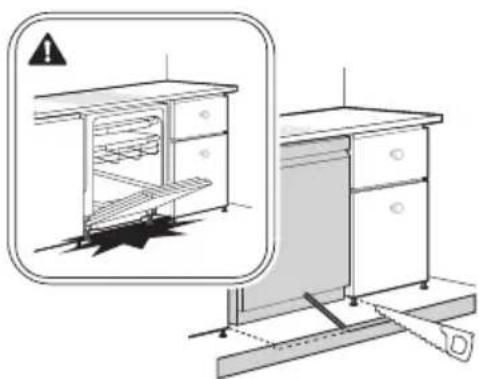

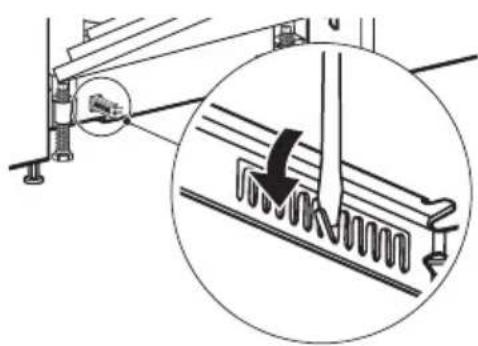

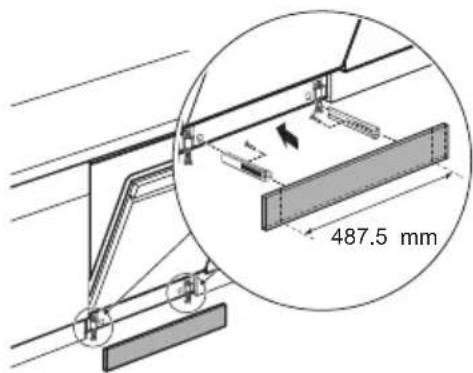

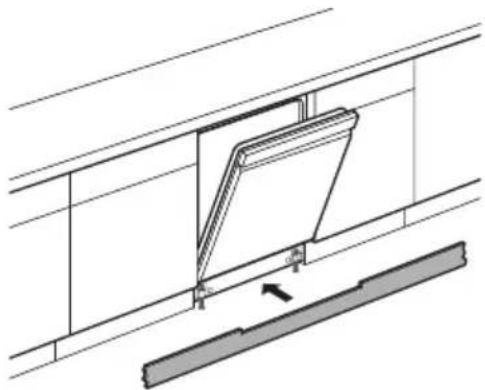

Montera en anpassad hasplåt....15

Installera avloppsslangen....16

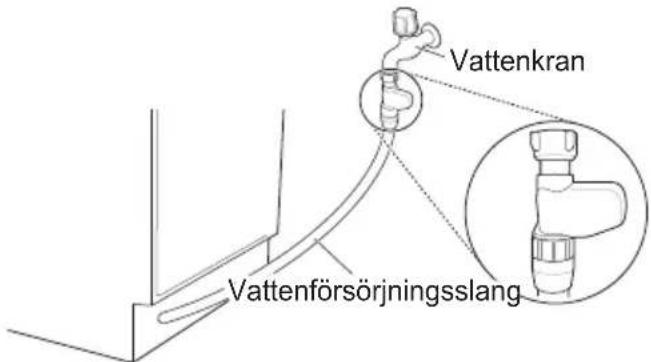

Ansluta vattentillförselslangen....17

Förbereda elektrisk anslutning....18

Innan du använder apparaten....19

Använda apparaten....23

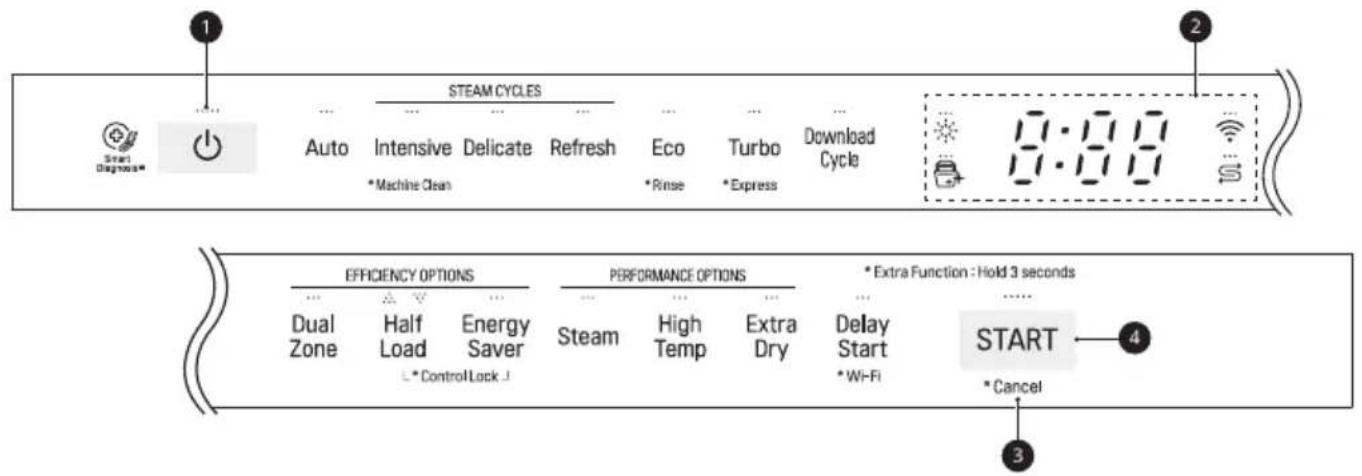

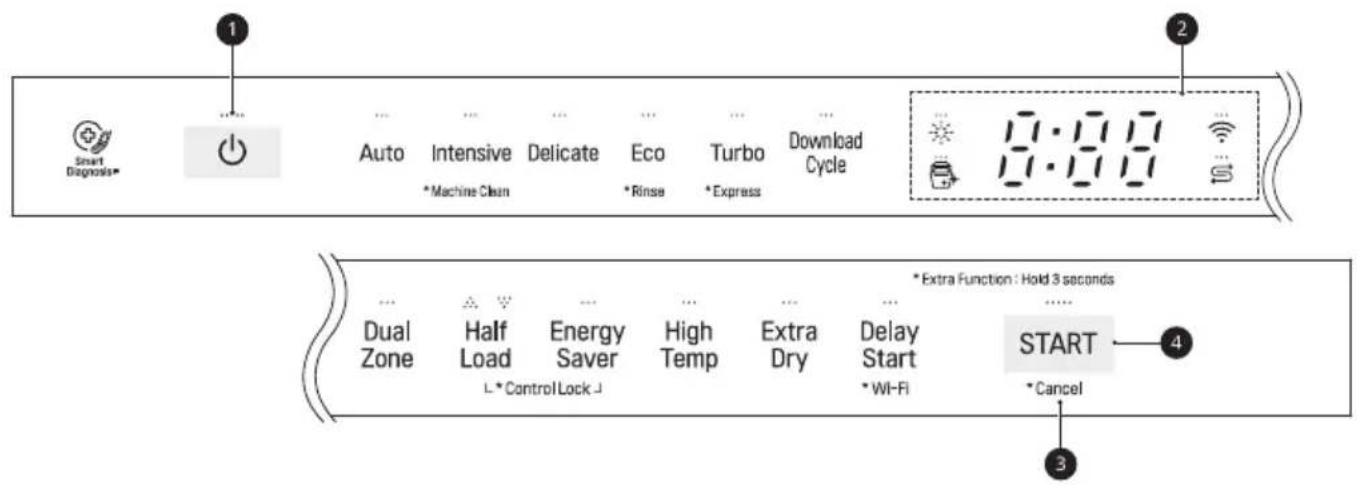

Kontrollpanelen 24

Cykler....26

Cykelalternativ....27

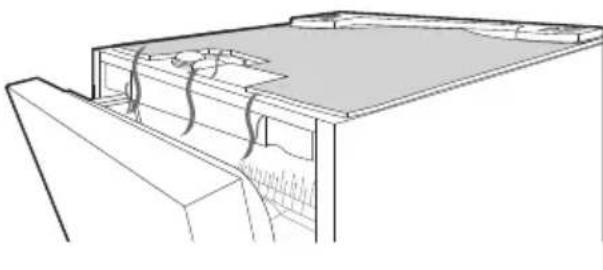

Auto-öppna torkning....28

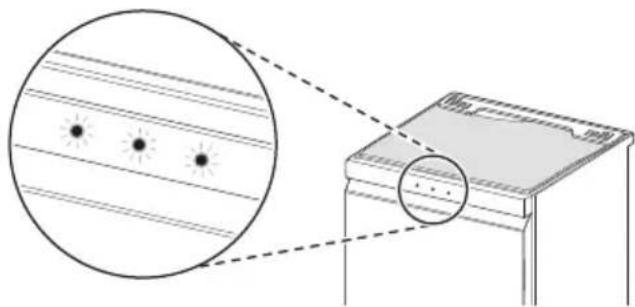

SignaLight™ (på vissa modeller)....28

Vägledning om program (beroende på modell)....29

Tillgängliga alternativ 31

Information om energitest (EN50242)....32

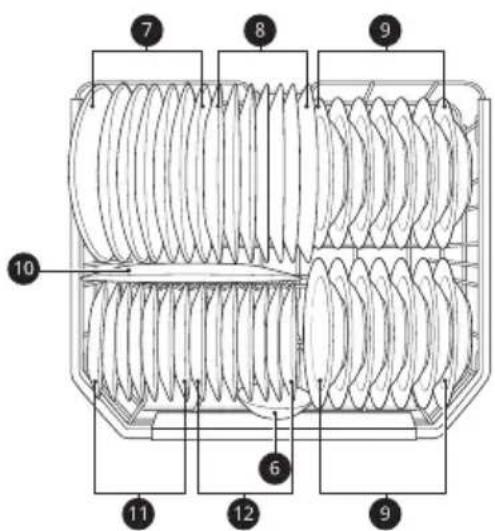

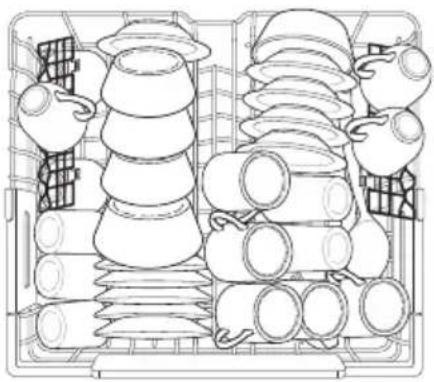

Lasta in i diskmaskinen....33

Tillsätta diskmedel....38

Påfyllning....39

Torkning....40

Lasta ur diskmaskinen ....40

SMARTA FUNKTIONER....41

Rengöra utsidan....44

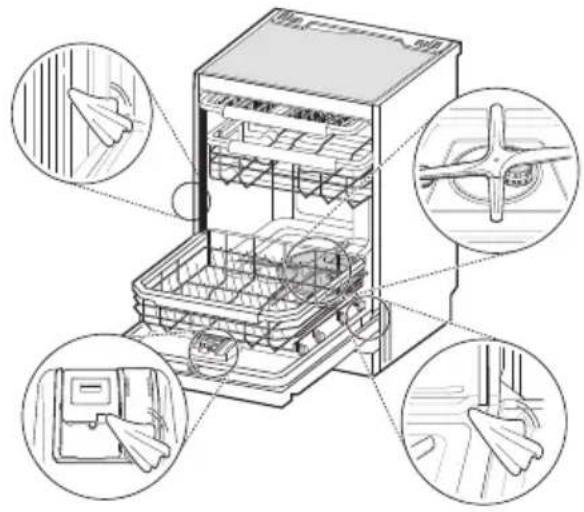

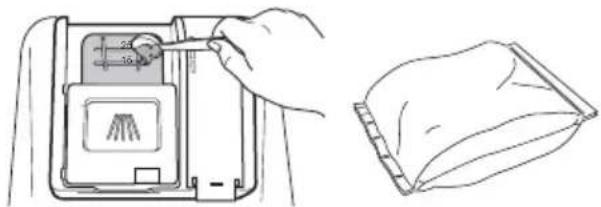

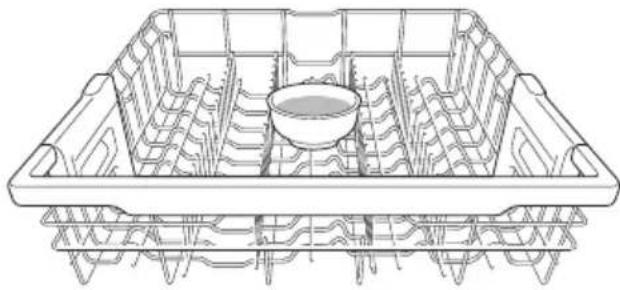

Rengöra insidan....44

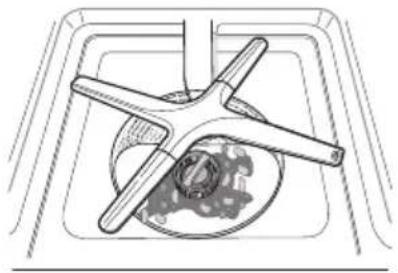

Rengöra filtren....45

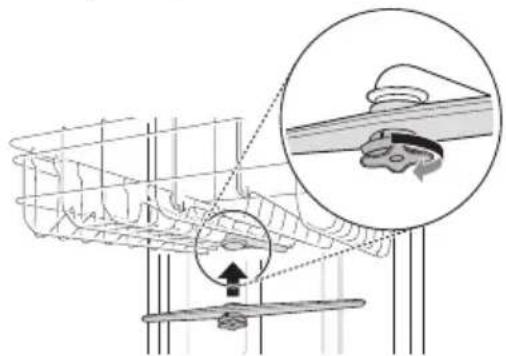

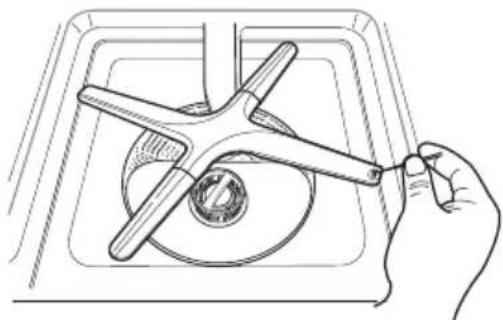

Rengöra spolarmarna 46

Rengöra filtret för slangen till vattenförsörjningen....48

FELSÖKNING 49

Diagnostisera problem 49

Felkoder 54

DRIFTSUPPGIFTER....55

Följande riktlinjer angående säkerheten är avsedda att förebygga oförutsedda risker eller skada som uppkommer av en användning av apparaten som är osäker eller felaktig.

Riktlinjerna är uppdelade i "VARNING" och "FÖRSIKTIGHET" så som beskrivs nedan.

Denna symbol visas för att indikera situationer eller drift som kan utgöra en risk. Läs avsnittet med denna symbol noggrant och följ instruktionerna för att undvika risk.

WARNING

Det indikerar att om instruktionerna inte följs kan det leda till allvarlig personskada eller dödsfall.

FÖRSIKTIGHET

Det indikerar att om instruktionerna inte följs kan det leda till mindre skada eller skada på produkten.

VIKTIGA SÄKERHETSINSTRUKTIONER

WARNING

För att minska risken för explosion, brand, dödsfall, elektrisk chock, personskada eller att personer kan skållas när produkten används, följ grundläggande försiktighetsåtgärder inklusive följande:

Barn i hushållet

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner om hur apparaten ska användas av en person som ansvarar för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med apparaten.

Installation

• Försök aldrig använda apparaten om den är skadad, inte fungerar, är delvis nedmonterad eller saknar delar eller har trasiga delar, inklusive en trasig sladd eller kontakt.
• Om strömsladden är skadad eller eluttaget sitter löst, använd inte strömsladden och kontakta ett auktoriserat servicecenter.
• Ändra inte strömsladden som medföljer apparaten. Kontakta LG:s kundinformationscenter för att få råd om den är inkompatibel.
• Denna apparat ska endast transporteras av två eller fler personer som håller apparaten stadigt.
• Installera inte apparaten på en fuktig och dammig plats. Installera inte eller förvara apparaten på något område utomhus, eller på något annat ställe som är utsatt för väderförhållanden som direkt solsken, vind eller regn eller temperaturer under fryspunkten.
• Anslut inte ett eluttag med flera uttag, en förlängningssladd eller en adapter till apparaten.
• Koppla bort strömsladden, säkringen i proppskåpet eller kretsbrytaren före installation eller service av apparaten.

- När produkten flyttas eller installeras på en annan plats, ring kvalificerad servicepersonal för installation och service.

- Montera fast avloppsslangen säkert på sin plats.

- Denna apparat är inte utformad för maritim användning eller för mobila installationer så som i husbilar, trailrar eller flygplan.

- Denna apparat måste placeras nära en strömförsörjningskälla.

- När apparaten installeras eller flyttas, var försiktig så att inte strömsladden kläms, trycks ihop eller skadas.

- Använd en ny slang eller den slanguppsättning som levereras med apparaten. Om en gammal slang används kan den orsaka en vattenläcka som leder till egendomsskada.

- Felaktig anslutning av utrustningens jordledare kan medföra risk för elektrisk chock. Kontrollera med en behörig elektriker eller servicepersonal om du tvivlar på att apparaten är korrekt jordad.

- Denna apparat måste vara jordad. I händelse av fel eller överslag kommer jordningen att minska risken för elektrisk chock genom att ge en kopplingsväg med minsta resistansen för elektrisk ström.

- Apparaten är utrustad med en strömsladd som har en ledare som jordar utrustningen och en jordad elkontakt. Elkontakten måste sättas in i ett lämpligt eluttag som är installerat och jordat enligt alla lokala regler och föreskrifter.

- Kontrollera efter installationen att slanganslutningen inte läcker innan apparaten flyttas in i skåpsöppningen.

- Skada inte apparatens strömsladd eller ställ tunga föremål på sladden.

- Denna apparat är endast avsedd att användas i hushålls- och bostadsanläggningar och får inte användas i kommersiellt syfte.

- För att ansluta diskmaskinen permanent: apparaten måste anslutas till en jordad metalledare i ett permanent ledningssystem eller kretsledarna måste köras med en ledare som jordar utrustningen och ansluts i jordningsuttaget eller jordledningen till apparaten.

- Anslut jordledningen till den gröna jordledaren i kabelboxen.

Drift

- Dra omedelbart ut elkontakten och kontakta ett LG Electronics kundinformationscenter om du upptäcker något ovanligt ljud, lukt eller att rök kommer ut från apparaten.

- Reparera inte eller byt ut någon del på apparaten. Alla reparationer och all service måste utföras av kvalificerad personal såvida det inte specifikt rekommenderas i denna användarhandbok. Använd endast delar godkända av fabriken.

- Lämna inte apparatens lucka öppen. Barn kan hänga på luckan eller krypa på insidan av apparaten, och skada sig eller orsaka skada.

- Använd inte brandfarlig gas och brännbara ämnen (bensen, bensin, thinner, olja, alkohol etc.) nära apparaten.

- Försök inte ta isär några paneler eller höljen eller att nedmontera apparaten. Använd inga vassa föremål mot kontrollpanelen för att använda apparaten.

- Böj inte strömkabeln på ett överdrivet sätt och placera inte heller något tungt föremål på den.

- Placera inte djur, t.ex. husdjur i apparaten.

- Vidrör inte elkontakten eller apparatens manöveranordningar med våta händer.

- Om en gasläcka (isobutan, propan, naturgas etc.) uppstår, vidrör inte apparaten eller elkontakten och ventilera området omedelbart.

- I händelse av översvämning, koppla bort elkontakten och kontakta LG Electronics kundinformationscenter.

- Under vissa förhållanden kan vätgas produceras i varmvattensystem som inte har använts under två veckor eller mer. VÄTGAS ÄR EXPLOSIVT. Innan du använder apparaten, om varmvattensystemet inte har använts under en sådan period, sätt på varmvattenkranen och låt vattnet flöda i flera minuter. Det kommer att släppa ut all ackumulerad vätgas. Eftersom gasen är brandfarlig, rök inte eller tänd en öppen låga under tiden.

- Håll området under och runt dina apparater fria från brännbart material, som t.ex. garn, papper, trasor, kemikalier etc.

- Vissa maskindiskmedel är starkt alkaliska. De kan vara extremt farliga om de förtärs. Undvik kontakt med hud och ögon och håll barn borta från diskmaskinen när luckan är öppen. Kontrollera att diskmedelsbehållaren är tom efter en diskcykel är färdig.

- Använd inte apparaten om inte alla höljen och paneler är korrekt fastsatta på sina platser.

- Använd endast diskmedel eller sköljmedel som rekommenderas att använda i anordningen och håll utom räckhåll för barn.

- Diska inte eller torka artiklar som har legat i blöt i explosiva substanser som t.ex. bensin, lösningsmedel, rengöringsmedel baserat på lösningsmedel.

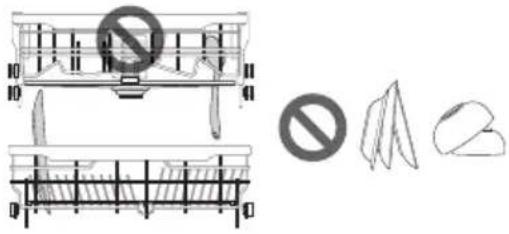

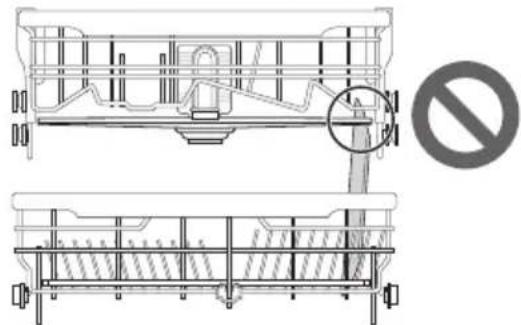

- När godset som ska diskas lastas in:

- Placera vassa föremål så att de inte kan skada luckans tätning.

- Placera vassa knivar med handtaget uppåt för att minska risken för skärskador.

- Diska inte plastföremål om de inte är märkta "diskmaskinsäkra" eller motsvarande. För plastföremål som inte är märkta, kontrollera tillverkarens rekommendationer.

- Vidrör inte något värmeelement (när det är exponerat) under eller omedelbart efter användningen.

- Använd inte luckan eller diskställningarna på ett felaktigt sätt, sitt eller stå inte på dem.

- Efter disken är diskad, stäng av kranen. Sätt på kranen igen och kontrollera slangen och status för anslutningen till vattenförsörjningen före diskning.

- Öppna inte luckan medan apparaten är i drift. Vatten kommer att skvätta ut vilket kan medföra halkrisk.

- Var försiktig så att din hand inte fastnar när du stänger apparatens lucka.

• Kom inte i kontakt med något monterat utlopp för ånga.
• Små delar, som t.ex. klämmor för att hålla fast ställningar och filter, kan utgöra en kvävningsrisk för små barn om de tas bort från diskmaskinen. Håll dem utom räckhåll för små barn.
• Knivar och andra redskap med vassa spetsar ska ställas i korgen med spetsen nedåt eller placeras i horisontell riktning.
• Luckan ska inte lämnas i öppen position eftersom det kan innebära en snubbelrisk.

Underhåll

• Dra aldrig ut strömkontakten genom att dra i strömkabeln. Ta alltid ett stadigt tag i strömkontakten och dra rakt ut från eluttaget.
• Sätt i elkontakten i eluttaget på korrekt sätt efter att fukt eller damm har avlägsnats.
• Spreja inte vatten på apparatens insida eller utsida för att rengöra den.

- Koppla bort apparaten från strömförsörjningen innan apparaten rengörs. Om manöveranordningen ställs in på AV (OFF) eller i standby-position kopplar det inte bort apparaten från strömförsörjningen.

Kassering

- Innan en gammal apparat kasseras, ta bort strömkabeln. Skär av kabeln alldeles bakom apparaten för att förhindra missbruk.

• Kassera allt förpackningsmaterial (som t.ex. plastpåsar och frigolit) och håll borta från barn. Förpackningsmaterialen kan orsaka kvävning.
• Ta bort dörren innan denna apparat kasseras eller bortforslas för att undvika faran att barn eller små djur blir instängda på insidan.

FÖRSIKTIGHET

För att minska risken för brand, elektrisk chock eller personskada när denna produkt används, måste grundläggande försiktighetsåtgärder vidtas för att upprätthålla säkerheten, inklusive följande:

Installation

• Installera produkten på ett stadigt och plant golv.
• Placera inte avloppsslangen under diskmaskinen vid installationen.

Drift

- Stäng av vattenkranen och dra ut elkontakten från eluttaget om apparaten ska lämnas under en längre period, som t.ex. under semester.

- Placera inte saker ovanpå apparaten.

- Torka inte av eller bestryk produktens yta med flytande rengöringsmedel eller blekmedel (klorin, natriumperkarbonat etc). Följs inte dessa instruktioner kan det leda till frätning eller missfärgning av beläggningen.

• Vidrör inte maskinens vattenavlopp eftersom det kan vara varmt.
• Om avloppsslangen och slangen till vattenförsörjningen fryser på vintern, tina upp dem före användning.

- Stoppa inte in händer, fötter eller metallföremål mellan eller bakom apparaten.

- Diska inte disk som har fläckats ned av kemiska produkter som t.ex. olja, kräm eller lotion som har använts i en massagesinrättning, hudvårdsbutik eller frisersalong etc.

UNDERHÅLL

- Om matolja spills på produktens utsida, torka bort det omedelbart. Rengör inte produktens utsida med rengöringsmedel som innehåller alkohol, thinner, blekmedel, bensen, brandfarliga vätskor eller slipande medel. Dessa ämnen kan missfärga eller skada apparaten.

HÄNSYNSTAGANDE TILL MILJÖN

Kassera den gamla apparaten

• Den överkorsade soptunnesymbolen indikerar att elektroniskt och elektriskt avfall (WEEE) ska kasseras separat från hushållsavfallet och lämnas in till av kommunen anvisat ställe för återvinning.
• Gamla elektroniska och elektriska produkter kan innehålla farliga substanser så korrekt avfallshantering av produkten förhindrar negativa konsekvenser för miljön och den mänskliga hälsan. Din gamla apparat kan innehålla återanvändningsbara delar som används för att reparera andra produkter och andra värdefulla material som kan återvinnas för att spara begränsade resurser.
• Du kan ta din gamla apparat till butiken där du köpte produkten, eller kontakta din kommun för information om närmaste WEEE-uppsamlingsställe. För den mest updateade informationen i ditt land, gå till www.lg.com/global/recycling

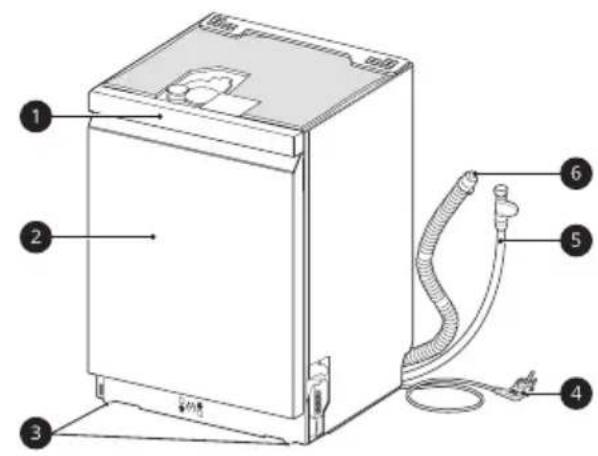

Specifikationer

1 Kontrollpanel och dörrhandtag
2 Främre hölje
3 Nivellering
4 Strömkabel
5 Slangen till vattenförsörjningen
6 Avloppsslang

1 Övre diskpump
2 Övre spolarm
3 Nedre spolarm
4 Lock till saltbehållare
5 Filtreringssystem
6 Behållare för diskmedel och sköljmedel
7 Ångmunstycke (ångmodeller)
8 Nedre ställning
9 Övre ställning
10 Bestickställning

• Strömförsörjning: 220-240 V, 50 Hz
• Dimension (bredd xX djup x höjd): 600 mm x 567 mm x 815 mm
- Produktvikt: DU517*** - 44 kg / DU315** - 43kg
• Maximal kapacitet: DU517*** / DU315** - 14 kuvert
• Vattenmatningens tryck: 0,05 – 0,6 MPa
• Energiförbrukning: 1600 – 1800 W

- Utseende och specifikationer kan variera utan meddelande för att förbättra kvaliteten på apparaten.

Tillbehör

Tratt Bullerremsor (sida)

Fästskruvar för sida (Φ 4,5 x 12 mm)

Installation Hållare

Fuktbarriärtejp (aluminiumtejp)

Fästskruvar för hållare (Φ 4 x 14 mm)

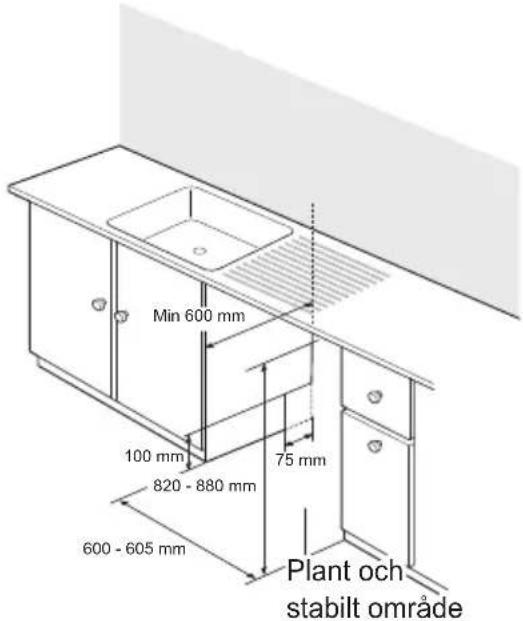

Förbereda skåpsöppningen

• Skär ut för slangar och elektriska kablar på vardera sida (cirka 100 mm x 75 mm).
• Välj en plats så nära diskhon som möjligt för enklare anslutning till vatten- och avloppsrör.

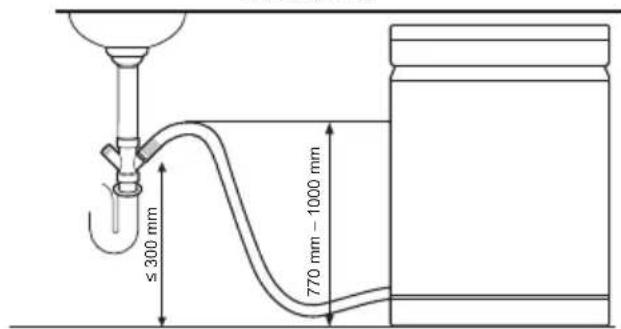

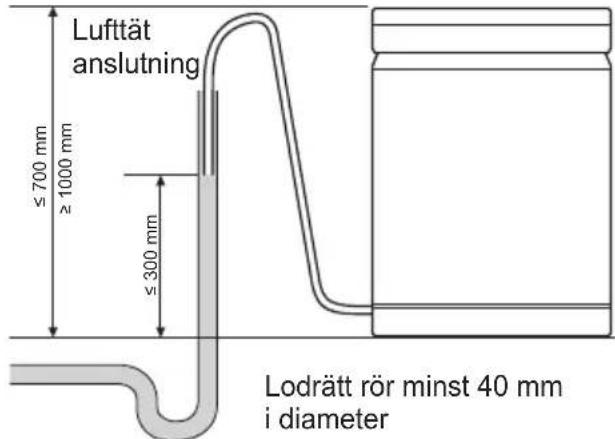

• För att säkerställa tömningen ska apparaten inte installeras mer än 1 meter bort från diskhon.
• Om apparaten installeras i ett hörn, lämna ett mellanrum på minst 50 mm mellan apparaten och ett skåp eller en vägg intill.
• Innan apparaten skjuts in i öppningen där den ska placeras, ska alla nödvändiga höjdjusteringar göras med hjälp av en skruvnyckel.

FÖRSIKTIGHET

• Allt obehandlat trä som omger apparaten ska täckas med en vattensäker färg eller tätning för att förhindra det från att svälla.
• Låt diskmaskinen försiktigt glida in i skåpsöppningen. Se till att avloppsslangen bakom maskinen och inuti skåpet inte är vikt eller sträckt.
• Installera apparaten på ett plant och stabilt område. Placera inte några föremål mellan golvet och apparatens fundament eller ben.

ANMÄRKNING

• Denna installation måste utföras av kvalificerad servicepersonal för att säkerställa att den har installerats korrekt.
• Dra eller lyft inte apparaten med hjälp av handtaget för det kan skada luckan och gångjärnen. Öppna luckan och grip i stomramen på framsidan vid öppningen för diskutrymmet för att flytta eller lyfta apparaten.

- Tryck inte på diskmaskinens lucka med knäna.

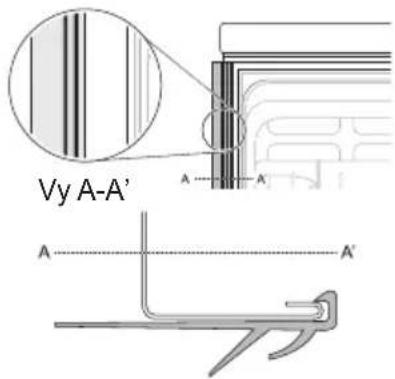

Fäst remsan på apparatens sidohölje

För att minska buller, fäst remsor på apparatens sidohöljen, om det finns tillräckligt med utrymme.

1 Ta bort den dubbelsidiga tejpen från sidoremsorna.

2 Fäst sidoremsan på framsidan av sidohöljet och tryck sedan ner sidoremsan så att den fastnar ordentligt på höljet.

3 Upprepa ovanstående steg för att fästa motstående sidoremsa på motsatta sidan av höljet.

Installera fuktbarriärtejpen

När apparaten installeras utan det övre skyddet, kan bänkskivans undersida skadas av ånga eller kondens när dörren öppnas.

Installera fuktbarriärtejpen på undersidan av bänkskivan för att skydda bänkskivan mot kondens när apparaten öppnas.

1 Rengör och torka bänkskivans undersida där tejpen ska fästas.

2 Ta bort den skyddade filmen som sitter på tejpen.

3 Installera tejpen på undersidan av bänkskivan.

- Fuktbarriärtejp inkluderas i manualens monteringspåse.

- Om bänkskivan är gjort av granit eller vattensäkert material, behövs inte fuktbarriärtejpen.

- Kondens kan uppstå på undersidan av eller längs med bänkskivans främre kant när rumstemperaturen är låg.

Nivellera apparaten

Justera nivelleringsfötterna

Justera vid behov tills diskmaskinen är helt nivellerad.

Justera de främre nivelleringsfötterna

- Använd en platt skruvmejsel för att vrida de främre nivelleringsfötterna och justera främre diskutrymmet.

- Vrid de främre nivelleringsfötterna medurs för att höja främre diskutrymmet och moturs för att sänka det.

- Justeringarna fungerar likadant för båda främre nivelleringsfötterna.

Justera de bakre nivelleringsfötterna

- Använd en stjärnskruvmejsel för att justera de bakre nivellerande fötterna och det bakre diskutrymmet och använd mittskruven på apparatens fundament på framsidan.

- Vrid mittskruven medurs för att höja bakre delen av diskutrymmet och moturs för att sänka den.

- För att undvika att skada skruven, använd inte en elektrisk skruvdragare.

Fall 1. Dörren lutar mot höger

1 Skruva ut (moturs) det vänstra bakre benet och korrigera nivån.

2 Kontrollera dörröppningen och upprepa vid behov tills dörren öppnas och stängs på korrekt sätt.

Fall 2. Dörren lutar mot vänster

1 Skruva ut (moturs) det högra bakre benet och korrigera nivån.

2 Kontrollera dörröppningen och upprepa vid behov tills dörren öppnas och stängs på korrekt sätt.

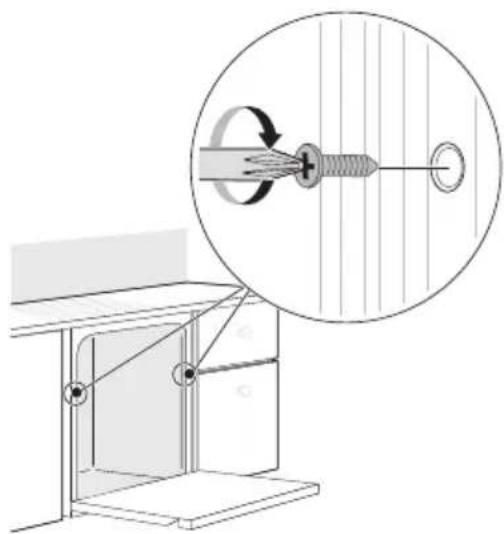

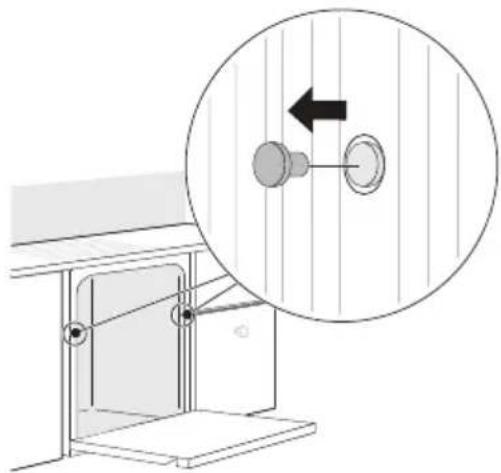

Sätta fast diskmaskinen i skåpets stomme

1 Ta bort de 2 plastlocken från monteringsfästets ingångshål.

2 Skruva i en träskruv genom monteringsfästet in i skåpsstommen.

3 Återinstallera plastlocken.

ANMÄRKNING

• En extern vattenläcka kan uppstå om monteringen av skruvarna i det angränsande skåpet av trä inte har utförts på rätt sätt.
• Säkerställ att diskmaskinen är i våg genom att justera fötterna innan skruvarna för att fästa i sidoskåpen sätts på plats.

Montera en anpassad hasplåt.

1 Justera positionen för installationshållarna genom att böja metallflikarna.

2 Monteringen av installationshållarna beror på vart och ett av följande fall.

Fall 1. Den anpassade hasplåten är separat.

Fall 2. Den anpassade hasplåten är ansluten och diskmaskinen står på ena änden av bänkskåpen.

Fall 3. Den anpassade hasplåten är ansluten och diskmaskinen står i mitten av bänkskåpen. (Använda hållarna är inte ett krav.)

- Kapa hasplåten om det behövs för att undvika att den är i vägen när luckan öppnas.

Om änden på avloppsslangen inte passar med avloppsröret, använd en sats med avloppsförlängning (tillval) som är motständskraftigt mot värme och diskmedel.

En sådan sats bör finnas tillgänglig i en vvs-butik eller ett byggvaruhus. Om avloppsslangen eller en eventuell förlängning installeras på ett felaktigt sätt kan det leda till funktionsfel vid driften av maskinen.

Anslutning till vattenlåset

Kontrollera vattenlåset vid den inledande installationen. Ett fel på vattentömningen kan uppstå när vattenlåset under diskhon inte är korrekt uppborrat. För att ansluta avloppsslangen, borra upp ett minst 15 mm i diameter stort hål i vattenlåset innan slangen ansluts och sätts fast.

FÖRSIKTIGHET

- Säkerställ att det inte finns rester av plastskräp eller vassa kanter på insidan av vattenlåset efter det har borrats hål.

- Försök inte göra hål på vattenlåset med en skruvmejsel och hammare. Det kan medföra plastskräp och vassa kanter som leder till stopp och resulterar i felaktig funktion.

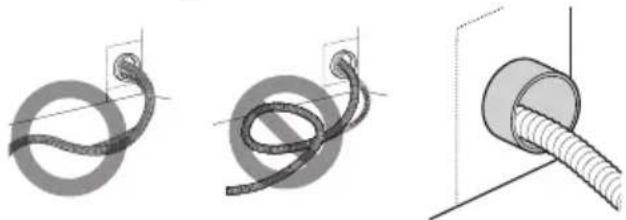

- Försiktighet ska vidtas när slangar passerar genom hål i skåp eftersom de kan ha vassa kanter som kan skada slangarna. Slipa kanterna på hålen släta för att undvika att skada avloppsslangen eller den inkommande vattenledningen.

- Se till att ledningen inte är vikt eller skarpt böjd.

- Se till att avloppsslangen är rak innan vatten fylls på genom hålet i änden för vattentillförsel.

För att förhindra hävertverkan måste en av följande metoder användas.

Metod 1

När avloppsslangen är ansluten till ett vattenlås, måste slangen löpa i en slinga upp till undersidan av arbetsbänken och sättas fast på korrekt sätt.

Bänkskiva

Metod 2

När avloppsslangen är ansluten till ett separat lodrätt rör, är det avgörande att en lufttät anslutning görs. Det kan annars uppstå obehagliga lukter.

Ansluta vattentillförselslangen

Anslut vattentillförselslangen till vattenkranen.

WARNING

• Kapa inte eller korta av eller skada slangen till vattenförsörjningen eftersom den innehåller elledningar och elkomponenter. Den kan inte avskiljas eller tas bort från apparaten i installationssyfte.
• Det är viktigt att inte modifiera slangen till vattenförsörjningen, samt inte kapa, nedmontera, dra i eller vika den. Den har elektriska ledningar på insidan och om den skadas eller riskerar att skadas, kan det leda till en elektrisk fara.

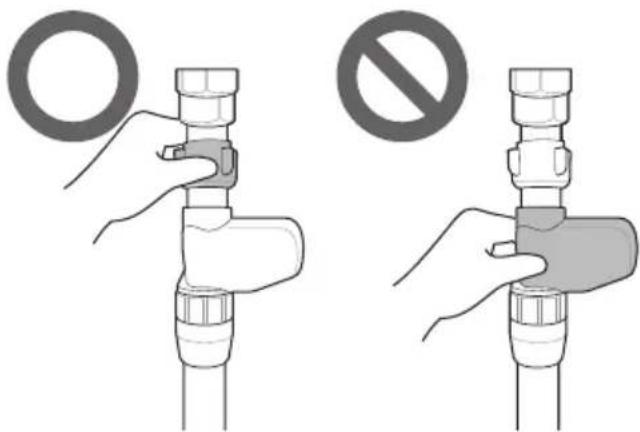

FÖRSIKTIGHET

• Använd endast den gängade muttern avsedd för slangen till vattenförsörjningen för att dra åt slangen till kranen. Använd inte något mekaniskt hjälpmedel för att dra åt muttern och dra inte åt den för hårt.
• Vrid inte eller vik slangen till vattenförsörjningen när den ansluts till kranen.

• Denna apparat kan fyllas med antingen varmt eller kallt vatten. Om vattenanslutningen inte kan hållas under 65 °C, måste apparaten anslutas till kallvatten.
• Använd tätande tejp eller tätningsmassa på kranens gänga för att undvika vattenläckor.
• Se till att ledningen inte är vikt eller skarpt böjd.

ANMÄRKNING

• Innan slangen till vattenförsörjningen ansluts till kranen, sätt på kranen och spola ut främmande partiklar (smuts, sand eller spån) ur vattenledningarna. Låt vattnet rinna ut i en hink.
• Det tar cirka 3–4 minuter vid den första vattentillförseln.

Förbereda elektrisk anslutning

Anslut apparaten till ett jordat uttag i enlighet med förordningar för strömdragning och skydda med en kretsbrytare på minst 15 ampere eller en (tidsmässigt) trög säkring.

Ledningen måste ha två faser och en jordfas.

Strömsladden ska inte placeras bakom apparaten utan inom 1,2 meter på sidan så att kontakten är lätt att komma åt.

WARNING

• För personlig säkerhet, ta bort säkringen i proppskåpet eller öppna kretsbrytaren eller stäng av strömförsörjningen före installationen.
• Använd inte förlängningssladd eller grenuttag.
• Kontakten måste anslutas i ett lämpligt uttag som är korrekt installerat och jordat i enlighet med alla lokala regler och föreskrifter.
• Reparationer av apparaten måste alltid utföras av kvalificerad servicepersonal. Reparationer utförda av oerfarna personer kan leda till personskada eller allvarligt funktionsfel. Kontakta ditt lokala servicecenter.
• Anslut till en strömkrets med rätt storlek som har korrekt spänningskapacitet och är korrekt skyddad för att undvika elektrisk överbelastning.

Slutlig kontroll

1 Sätt på strömmen.
2 Sätt på husets vattenförsörjning.
3 Luckan ska kunna öppnas och stängas obehindrat utan skarpa oljud, om enheten är korrekt nivellerad.

4 Kör apparaten med en Rinse-cykel för att verifiera korrekt drift och för att kontrollera om det finns någon läcka.

Felkod Möjlig or	sak och lösning
OE Error(tömningsfel)	Avloppsslangen vikt eller klämd.För avlopps- och vattenförsörjningsslangarna genom hålet under diskhon. Låt sedan diskmaskinen gradvis glida in i skåpet medan slangarna dras med under diskhon för att ta upp slaka partier. Det hjälper till att undvika vikta slangar eller att de fastnar under diskmaskinen.
	Vattenlåset under diskhon är täppt.Rensa vattenlåset under diskhon.
IE Error(vattenintagsfel)	Ledningen för vattentillförseln har vikts under diskmaskinen.För avlopps- och vattenförsörjningsslangarna genom hålet under diskhon. Låt sedan diskmaskinen gradvis glida in i skåpet medan slangarna dras med under diskhon för att ta upp slaka partier. Det hjälper till att undvika vikta slangar eller att de fastnar under diskmaskinen.
	Husets vattentillförsel är avstängd.Sätt på vattnet. Vattentrycket kan vara för högt eller för lågt.

Innan du använder apparaten

Denna modell har ett avhärdningsfilter för att göra hårt vatten mjukt.

ANMÄRKNING

• Apparaten kan användas utan diskmaskinssalt om det inte behövs, men hårdhetsnivån måste då ställas in på H0 så att ikonen inte fortsätter att vara tänd.
• För att få tillfredsställande sköljresultat behöver apparaten mjukt vatten, dvs vatten som innehåller lite eller inget kalk. I annat fall kommer fläckar att finnas på disken och inuti diskmaskinen.
• Om kranvattnet överstiger en viss nivå av hårdhet, måste det avhärdas, dvs avkalkas. Det görs genom att tillsätta diskmaskinssalt i vattenavhärdaren inuti apparaten. Den erfordrade mängden fastställs i enlighet med hur hårt kranvattnet är.

Kontrollera vattnets hårdhetsnivå

Metod 1

1 Kontrollera hur hårt vattnet är i ditt område. Kommunens vattenbolag kan hjälpa till med det.

2 Ställ in nivån på apparatens avhärdningssystemet enligt vattnets hårdhetsnivå.

Metod 2

Du kan kontrollera vattnets hårdhet genom att använda testremsan som inkluderas i den här produkten.

1 Sänk ned alla reaktionszoner på testremsan i ungefär en sekund. Använd inte rinnande vatten.
2 Skaka av överflödigt vatten från remsan och vänta i en 1 minut.
3 Kontrollera vattnets hårdhet genom färgen på remsan. Se omslaget.

Tabell över vattnets hårdhet

Hårdhetsvärdet	Hårdhetsintervall					Vattenkvalitet	Avhärdningssystemets nivå
	°d °e °f			mmol/l (Ca+Mg)	mg/l Ca
0 <4 <5	<7 <0,7 <2	9 Mjukt H0
75 4 - 7	5 - 9 7 - 13	0,7 - 1,3 29	- 50			H1
125	7 - 14	9 - 17,5	13 - 25	1,3 - 2,5	50 - 100		H2
250	14 - 21	17,5 - 26	25 - 38	2,5 - 3,8	100 - 150		H3
375	>21	>26	>38	>3,8	>150	Hårt	H4

Ställa in vattnets avhärdningssystem

För effektiv diskprestanda, justera inställningarna så att de motsvarar hårdhetsnivån för vattnet i vattenförsörjningen. Vattenavhärdaren har fem justeringsnivåer och apparaten programmerades på fabriken för en vattenhårdhet på nivå H2. Du kan kontrollera värdet för standardinställningarna och justera det genom följande steg:

1 Tryck på knapparna Power och Half Load samtidigt.

- Nuvarande inställningsvärde indikeras.

2 Tryck på knappen Delay Start och ställ sedan in det avsedda värdet.

- Omfånget för inställda värden är H0 till H4.

3 Tryck på knappen Start för att spara inställningarna.

- Strömmen stängs av efter inställningarna har sparats.

ANMÄRKNING

- Salt Refill -Ikonen tänds på skärmen om det inte finns diskmaskinssalt i avhärdningssystemet.

- Om hårdhetsnivån har ställts in på H0, indikerar inte ikonen trots att inget salt finns.

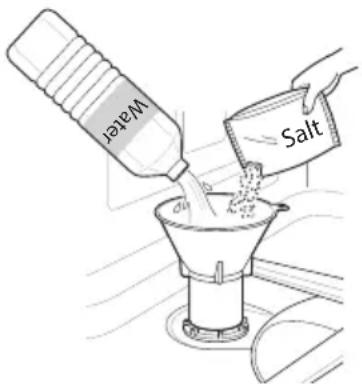

Fylla på diskmaskinssalt

Behållaren för diskmaskinssalt måste fyllas innan diskprogrammet startas. Om de finns otillräckligt med salt, indikeras det av ikonen Salt Refill på skärmen, såvida inte vattnets hårdhetsnivå har ställts in på H0.

FÖRSIKTIGHET

- Så snart du har fyllt på med diskmaskinssalt, måste du genast köra cykeln Rinse för att avlägsna saltet och saltvattnet runt det inre röret för att förhindra frätning.

1 Ta bort den nedre ställningen och ta bort locket på saltbehållaren som är placerad på vänster sida om filtren.

2 Innan apparaten används för första gången är det nödvändigt att hälla i 1 kg diskmaskinssalt och 1 liter vatten på samma gång, om du avser att använda vattenavhärdningssystemet. När saltet fylls på används en tratt. Se avsnittet Innan apparaten används.

3 Sätt tillbaka locket så att det sluter tätt.

4 Kör cykeln Rinse utan disk.

Cykel vid påfyllning av salt (1 kg för varje last)

	H1 H2	H3 H4
Cykler 1	30 50 20	10

- Tabellet ger information om Auto-programmet.

- Cykel kan variera beroende på mängden salt som fylls på.

FÖRSIKTIGHET

• Häll inte i något diskmedel i vattenavhärdaren. Det kommer att leda till felaktig funktion.
• Torka bort eventuellt utspillt salt runt vattenavhärdarens lock.
• Låt locket sluta ordentligt tätt genom att passa in det horisontellt och vrida det medurs. Ett löst sittande lock kan leda till att saltlösningen läcker från facket i diskutrymmets bakre del och orsakar frätning.
• När diskmaskinssaltet har fyllts på ska ett diskprogram köras utan fördröjning, eftersom eventuellt spillt salt inuti apparaten kan medföra rost eller skada på apparaten om den lämnas odiskad.

- Saltet kan köpas av saltdistributörer.

Tillsätta sköljmedel

Indikatorn Rinse Aid visas på skärmen när sköljningsmedel behöver tillsättas.

Användning av sköljmedel rekommenderas för att förhindra vattenfläckar på den rena disken och för att förbättra torkprestandan.

1 Öppna locket till sköljmedlet genom att lyfta upp fliken.

2 Tillsätt flytande sköljmedel upp till den maximala påfyllningsnivån. Sköljmedlet ska fylla ut behållaren under påfyllningen, annars kan luftbubblor orsaka dålig torkprestanda. Undvik att överfylla behållaren.

3 Stäng locket för att låsa behållaren. Sköljmedel dispenseras automatiskt under den sista sköljningscykeln.

- Torka bort eventuellt utspillt sköljmedel för att förhindra lödder.

ANMÄRKNING

• Använd endast flytande sköljmedel i apparaten.
• Överfyll inte behållaren med sköljmedel.
• För mycket eller för lite sköljmedel kan hämma torkprestandan.

Ställa in sköljmedelnivå

Behållaren har fem justeringsnivåer. Apparaten programmerades på fabriken att använda sköljmedlet i behållaren på nivå 2. Det kan kontrolleras och ändras med hjälp av knapparna på kontrollpanelen.

1 Se till att apparaten är avstängd.
2 Tryck på Power och Dual Zone samtidigt för att kontrollera nuvarande inställningar.
3 Tryck på Delay Start för att ändra inställningarna för sköljmedlet i behållaren. Varje tryck på knappen ändrar inställningarna ett steg från L0(av) till L4.
4 När önskad inställning för sköljmedlet i behållaren har gjorts, tryck på Start för att spara.
- Strömmen stängs av efter inställningarna har sparats.

FÖRSIKTIGHET

- Om locket till sköljmedlet inte är stängt på rätt sätt, kan en stor mängd sköljmedel frigöras i diskutrymmet och orsaka problem med diskningen.

ANMÄRKNING

• Ikonen Rinse Aid Refill ✉ kommer att tändas när mer sköljmedel behövs.
• Om du lägger märke till vita fläckar, ränder eller vattenmärken på glas efter diskningen, öka inställningsnivån.
• Ställs kontrollen in för högt kan det orsaka skum, som leder till dålig diskprestanda.
• Om glaset är nedfläckat eller om det finns skum i botten, minska nivåinställningen.
• Ställs sköljmedelskontrollen in för lågt kan det orsaka fläckar och ränder på disken och dålig torkprestanda.

Använda apparaten

1 Tryck på Power knappen.

Enheten kommer att sättas på. Kontrollera indikatorlamporna.

2 Kontrollera att det finns sköljmedel och diskmaskinssalt.

Fyll på sköljmedel och salt, om motsvarande ikoner tänds. För mer information, se avsnittet Påfyllning.

: Salt Refill -ikon
• : Rinse Aid Refill -ikon

3 Öppna luckan och kontrollera filtren.

Rengör alltid filtret antingen efter en diskning eller före en diskning så att inte tvättprestandan försämras.

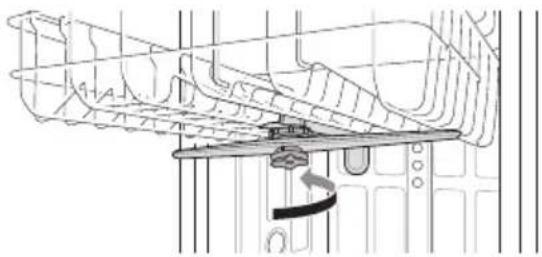

4 Säkerställ att sprutarmarna kan rotera obehindrat.

Säkerställ att de övre sprutarmarna och den nedre sprutarmen roterar bra. Ta bort sprutarmen och rengör den om den inte roterar.

- Om ett knackande ljud hörs under diskningen, kontrollera och säkerställ att inget föremål vidrör diskarmarna.

5 Lasta in disken på ställningarna.

Se till att inga glas, porslin eller redskap kommer i vägen för sprutarmarna.

Placera inte ett föremål ovanpå ett annat.

6 Tillsätt lämplig mängd diskmedelspulver i behållaren.

Om tabletter används, kan de helt enkelt placeras direkt på diskutrymmets fundament, eller på den nedre delen av luckans insida.

7 Ställ in och starta programmet.

Programmet kommer att starta automatiskt inom 4 sekunder efter alla inställningar har gjorts.

WARNING

• Tryck in den övre ställningen helt och hålllet.
• Töm den nedre ställningen först och sedan den övre. På så sätt undviks att vatten droppar ned från den övre ställningen på den rena disken under.
• Öppna inte luckan under drift eller direkt efter diskcykeln har avslutats eftersom ångan kan orsaka skållning när luckan öppnas.

ANMÄRKNING

- Använd aldrig flytande diskmedel i apparaten.

Kontrollpanelen

Modeller utan ånga

Modeller med ånga

- Beroende på modell, kan Smart Diagnosis- och LG ThinQ-logotyperna vara placerade antingen på apparatens framsida eller överst på luckan.

1 Power

• Tryck på knappen Power för att sätta på och stänga av strömmen.
• Efter cykeln har slutförts, stängs strömmen av automatiskt i säkerhetssyfte och av ekonomiska skäl.
• Om ett spänningsfall eller strömavbrott uppstår eller om strömförsörjningen uteblir av annan orsak, stängs strömmen automatiskt av på grund av säkerhetsskäl.
• När strömmen är ansluten igen, kommer den att sättas på automatiskt och återuppta cykeln.

2 Skärm

• 8:88 : Digital skärm

• Den digitala skärmen på kontrollpanelen visar UPPSKATTAD cykeltid. När cykeln och alternativen har valts, visas den totala uppskattade tiden för att slutföra valen på skärmen. Under drift visas den återstående uppskattade driftstiden på skärmen.
• Den uppskattade tiden som visas på skärmen inkluderar inte fördröjningstider för uppvärmning av vatten etc.
• Om Delay Start har valts, visas fördröjningstiden i timmar på skärmen.
• Auto-cykeltiden kan variera beroende på smutsnivån på din disk.

• : Rinse Aid Ikon

– Denna ikon blinkar när nivån av sköljmedel är för låg. LED-lampan släcks automatiskt när sköljmedlet fylls på eller nivån ställs in på 0.

: Machine Clean Ikon

– Denna ikon blinkar efter 30 cykler.
- För att aktivera eller inaktivera ikonen, tryck på knappen Delicate i 3 sekunder.

• Wi-Fi

- När apparaten är ansluten till internet genom ett Wi-Fi-nätverk i hemmet, tänds denna ikon.

: Salt Refill Ikon

– Denna ikon blinkar när saltnivån är låg. LED-lampan stängs automatiskt av när saltet har fyllts på.

3 Cancel

• Avloppspumpen aktiveras och cykeln avbryts. Efter apparatens tömning har slutförts, stängs strömmen av.
• Tryck på och håll nere knappen Start i 3 sekunder för att aktivera funktionen Avbryta.

4 Start

• För att använda apparaten, stäng luckan och tryck på knappen Start.
• Om knappen Start inte har tryckts ned för att starta cykeln inom 4 minuter, kommer strömmen automatiskt att stängas av.

Ljudsignaler På/Av

- För att aktivera eller inaktivera knappljud, tryck på och håll nere Dual Zone och Energy Saver samtidigt i 3 sekunder. Ljudet som varnar för fel kan inte stängas av.

Cykler

Auto

Denna cykel avkänner smutsmängden och vattnets klarhet och diskningen optimeras för att uppnå bästa rengöringen. Disktiden kan variera beroende på smutsnivån.

Intensive

Denna cykel är för mycket smutsig disk och disk med hård smuts. Denna cykel är förinställd på den starkaste sprutintensiteten och använder den för att diska mycket smutsig disk.

Delicate

Använd denna cykel för att diska ömtåliga föremål som t.ex. tunt porslin och glas med fot.

Refresh (Modeller med ånga)

Denna cykel fräschar upp och värmer disk som inte har använts under en längre tid.

- Använd inte diskmedel när denna cykel körs.

Eco

- Den tillhandahåller den effektivaste energi- och vattenförbrukningen för att ge en god diskprestanda och gott torkresultat för normalt smutsat diskgods, och den använder väldigt lite energi.

Turbo

Denna cykel kommer att diska måttligt smutsig disk med lite mer energi och vatten.

- Extra Dry har ställts in till På (On) som standard. Om du vill inte torka den rena disken efter diskningen, stäng av alternativet Extra Dry. Om disken inte torkas kommer det att medföra kortare cykeltid.

Download Cycle

Använd en speciell cykel som är nedladdningsbar via Wi-Fi eller NFC (beroende på modell).

ANMÄRKNING

- Endast cykelkoden för den nuvarande nedladdade cykeln visas på apparaten. Se smarttelefonens app för cykelkoder, namn och mer information om tillgängliga cykler.

– Standardcykel: P1. Grytor och pannor

Machine Clean

Denna cykel är avsedd att rengöra inuti apparaten. Använd cykeln utan disk i apparaten. Den avlägsnar smutsrester, dålig lukt, vita fläckar och annan smuts. Tillsätt citronsyra eller annat rengöringsmedel för effektivare resultat.

- Tryck på och håll nere Intensive i 3 sekunder för att aktivera.

Rinse

Denna cykel är en snabbsköljning endast för disk som inte kommer att diskas direkt. Cykeln sköljer disk som är mycket smutsig för att göra intorkade rester mjukare. Sköljning av disken förebygger dåliga lukter i apparaten.

- Använd inte diskmedel vid detta alternativ.

- Tryck på och håll nere Eco i 3 sekunder för att aktivera.

Express

Denna cykel kommer att snabbt diska lätt smutsat diskgods.

- Cykeln innefattar inte torkning. Välj alternativet Extra Dry eller en annan cykel för att förbättra torkningen. Extra Dry kommer att läggas till utöver den generella cykeltiden.

- Tryck på och håll nere Turbo i 3 sekunder för att aktivera.

- Användning av diskmedelstabletter rekommenderas inte för cykeln Express. Om diskmedelstabletter används, kan det medföra att diskmedelsrester finns kvar på disken på grund av relativt låga sköljtemperaturer.

Cykelalternativ

Välj önskad cykelknapp och välj sedan alternativet för den valda cykeln. För mer information om Cykelalternativ, se avsnittet Tillgängliga alternativ.

Dual Zone

Detta alternativ ställer automatiskt in sprutintensiteten till lätt för den övre spolarmen och stark för den nedre spolarmen. Placera mycket smutsig disk som tallrikar och skålar på den nedre ställningen och lätt smutsad disk som koppar och fat på den övre ställningen för att få de bästa resultaten.

Half Load

Detta alternativ diskar intensivt genom att välja den övre eller nedre ställningen. För små laster, använd endast den övre eller nedre ställningen för att spara energi och tid. Genom att trycka på knappen Half Load, är inställningarna (övre), (nedre) samt avbrytande av detta alternativ tillgängliga.

Energy Saver

Detta alternativ sparar energi genom att minska disk- och sköljtemperaturerna. Disktiden ökas för att upprätthålla diskprestandan. Använd inte denna cykel för mycket smutsig disk.

Steam (Modeller med ånga)

Detta alternativ tillför ånga under cykeln för att förbättra diskprestandan.

High Temp

Höjer huvuddiskens eller sköljningens temperatur för att förbättra rengöringen.

- En ljudsignal kommer att höras för att varna dig om eventuell kvarvarande hög temperatur på insidan av apparaten. Vänta tills apparaten har svalnat helt innan luckan öppnas.

Extra Dry

Välj alternativet Extra Dry för bättre torkprestanda. Detta alternativ tillför extra torktid i cykeln och höjer den uppvärmda sköljtemperaturen.

- När sköljmedlet är slut, väljs alternativet Extra Dry automatiskt.

Delay Start

Denna funktion fördröjer starten av vald cykel. Varje gång knappen Delay Start trycks ned, ökas fördröjningen med en timme. Fördröjningstiden kan ställas in från 1 till 12 timmar, med ökningar på en timme i taget.

• För att avbryta den här funktionen, stäng av apparaten.
• För att ändra cykeln och cykelalternativet, öppna luckan och välj sedan en annan cykel och ett annat cykelalternativ. Nedräkningen kommer att fortsätta.

Control Lock

Denna funktion hjälper till att förhindra att inställningarna ändras under en cykel. Väljs denna funktion låses alla knappar, förutom knappen Power på kontrollpanelen. Den här funktionen läser inte luckan.

• På modeller med extern skärm, tryck på och håll nere Half Load och Energy Saver samtidigt i 3 sekunder medan en cykel körs för att aktivera eller inaktivera denna funktion. På modeller med en dold skärm, öppna luckan under drift och följ samma instruktion.
• När den här funktionen är aktiverad visas koden [L på skärmen.
• För att starta en ny cykel, inaktivera denna funktion.
• Funktionen kan ställas in när som helst genom att sätta på apparaten.

Wi-Fi

Tryck på och håll nere Delay Start i 3 sekunder för att ansluta till nätverket. Se avsnittet SMARTA FUNKTIONERför detaljerad information om denna funktion.

Auto-öppna torkning

Luckan öppnas automatiskt vid slutet av ett program som inkluderar torkning för att förbättra torkprestandan.

• Denna funktion är inte tillgänglig på alla modeller.
• För att aktivera eller inaktivera denna funktion, tryck på och håll nere knappen Energy Saver och knappen High Temp samtidigt i 3 sekunder.
• Denna funktion är inte tillgänglig när cykeln Machine Clean och Rinse har valts.
• När du väljer Download Cycle, kommer den funktionen att fungera även om den är inaktiverad. Därför att Download Cycle är avsedd att uppnå den bästa prestandan i ett speciellt syfte oavsett apparatens inställningar.
• Skärmen visar om denna funktion är På eller Av.

- Håll barn borta från apparaten medan apparaten är i drift. Exponering för hög ångtemperatur kan orsaka skållning eller brännskador.

SignaLight™ (på vissa modeller)

SignaLight™ visar apparatens status, huruvida den har stött på något problem, om driften är normal och om den är redo att diska disken.

- Beroende på modellen kan lampan vara placerad antingen på apparatens framsida eller överst på luckan.

- Den röda lampan blinkar när apparaten stöter på ett fel. För mer information om felen, se stycket Felkod i avsnittet FELSÖKNING.

Vit (mitten)

• Den vita lampan blinkar när du har valt en alternativ cykel eller när en cykel har pausats.
• Den vita lampan lyser när en cykel körs.

Grön (höger)

• Den gröna lampan tänds när en cykel har slutförts. När luckan öppnas, släcks lampan.
• Om apparaten inte upptäcker att luckan har öppnats, kommer lampan att släckas efter 90 sekunder.

Vägledning om program (beroende på modell)

För modeller utan ånga

Program Smutsnivå	Diskning Sköljning				Torkning
	Fördisk Huvuddisk Sköljning		Varm sköljning
Auto Alla nivåer	○	○(65-70 °C)	○	○(62 °C)	○
Intensive Hög	○	○(75 °C)	○	○(62 °C)	○
Delicate Låg	○	○(45 °C)	○	○(62 °C)	○
Eco Måttlig	○	○(49 °C)	○	○(54 °C)	○
Turbo Måttlig	○○○			○(62 °C)
Express Låg	○○○			○(62 °C)
Rinse Låg			○
Machine Clean	○○○			○(70 °C)	○

För modeller med ånga

Program Smutsnivå	Diskning Sköljning				Torkning
	Fördisk Huvuddisk Sköljning		Varm sköljning
Auto Alla nivåer	○	○(65-70 °C)	○	○(62 °C)	○
Intensive Hög	○	○(75 °C)	○	○(62 °C)	○
Delicate Låg	○	○(55 °C)	○	○(62 °C)	○
Refresh			○	○(62 °C)	○
Eco Mättlig	○	○(49 °C)	○	○(54 °C)	○
Turbo Mättlig	○○○			○(62 °C)
Express Låg	○○○			○(62 °C)
Rinse Låg			○
Machine Clean	○○○			○(70 °C)	○

• Körtiden kan variera i enlighet med vattentemperaturen, omgivningstemperaturen, vattentrycket och spänningen.
• När Auto Open Dry funktionen är aktiverad, kan temperaturen på sköljningen variera.

Program	Modell	Funktionen Auto-öppna torkning	Vattenförbrukning (€)	Energiförbrukning (kWh)	Varaktighet (min)
Eco	DU517*** / DU315**	PÅ	9,64	0,83	191
Auto	DU517*** / DU315**	PÅ	11,8 - 14,5	1,00 - 1,25 150 -	162

※ Den uppgivna datan kan variera beroende på individuella förhållanden.

Tillgängliga alternativ

För modeller utan ånga

Program	Alternativ
	Dual Zone H	Half Load Energy	Saver High	Temp Extra Dry	Delay Start
Auto	○○○○	○○
Intensive	○○○○	○
Delicate		○○○○
Eco	○○○○	○○
Turbo	○○○○
Express	○○○○
Rinse						○
Machine Clean						○
Download Cycle						○

För modeller med ånga

• Alternativet Energy Saver är inte tillgängligt tillsammans med alternativet High Temp eller Extra Dry.

Information om energitest (EN50242)

Apparaten lastas i enlighet med standardspecifikationerna.

För modeller med funktionen Auto-öppna torkning

• Kapacitet: 14 kuvert
• Jämfört program: Eco
- Sköljinställning: L2
- Rengöringsreferens: 35 g diskmedel på luckans inre yta.
- Höjdjusterbar ställning – U-position: Mitten
• Inställningen Auto-öppna torkning: På

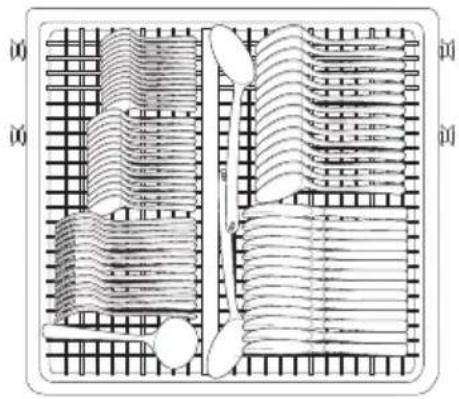

Bestickskorg

1 Glas
2 Koppar
3 Fat
4 Stor skål
5 Medelstor skål

Nedre ställning

6 Liten skål
7 Stora tallrikar (kött)
8 Stora tallrikar (ägg)
9 Sopptallrikar
10 Ovalt uppläggningsfat
11 Karott (spenat)
12 Karott (ägg)

Lasta in i diskmaskinen

För effektiv diskprestanda följ alltid instruktionerna.

• Avlägsna stora kvarlämnade matpartiklar från tallrikarna inklusive ben etc. före inlastningen. Skölj alltid av tallrikarna när de lastas in om de inte ska diskas direkt.
• Föremål med vidbränd mat ska blötläggas före inlastningen i apparaten.
• Djupa föremål ska placeras upp och ned.
• Plastföremål kommer inte att torka bra i jämförelse med andra föremål.
• Se till att inga föremål vidrör varandra.

Föremål som är "icke-säkra" i apparaten

Kombinationen av hög vattentemperatur och apparatens diskmedel kan skada vissa föremål. Diska inte följande föremål:

• Koppar eller anodiserad aluminium
- Handmålat silverporslin eller porslin med bladguld
• Redskap med handtag av trä eller ben
• Järnredskap eller icke-rostfria redskap
- Plastföremål som inte är diskmaskinssäkra
• Dyrbart gods t.ex. av silver eller med guldringar
- Ömtåliga föremål som t.ex. kristallglas

FÖRSIKTIGHET

• Placera inte grytor och pannor med plasthandtag i apparaten eftersom handtagen kan förvridas på grund av hettan och diskmedlet.
• Läppstiftsavtryck som är vattensäkra- eller långtidsverkande kanske inte tas bort på glas under diskningen.

Lasta den nedre ställningen

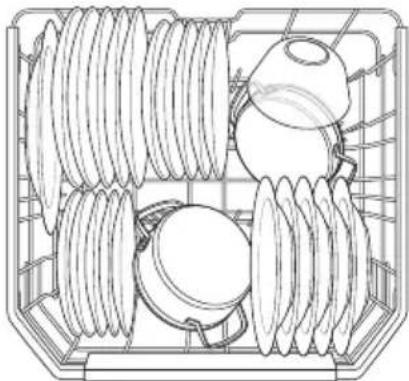

Dagligt diskgods

Den nedre ställningen är lämplig för stora tallrikar, soppskålar, karotter, grytor, pannor, lock och även en grillbricka.

Tallrikarna ska placeras upprätta och peka mot ställningens mitt och grytor, pannor och stora karotter måste vändas upp och ned.

För att göra det lättare att lasta in stora karotter, kan den främre raden av ribbor fällas ned.

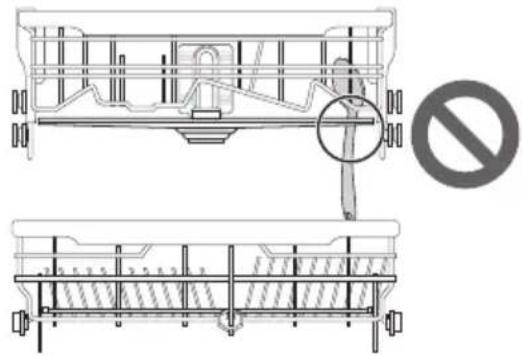

- Hindra inte rotationen på spolarmarna.

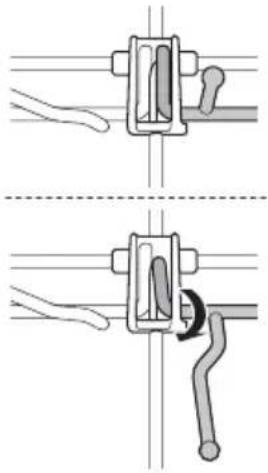

Fälla ned ställningens ribbor

Fäll ned ribborna för att passa in stora karotter, och fäll tillbaka ribborna för att passa in små skålar.

Lasta den övre ställningen

Dagligt diskgods

Den övre ställningen är lämplig för mindre föremål som t.ex. små fat, långa bestick, koppar, glas och plastföremål som är säkra i anordningen.

Koppar, glas och skålar måste placeras upp och ned.

Tallrikar ska ställas upp på sin kant.

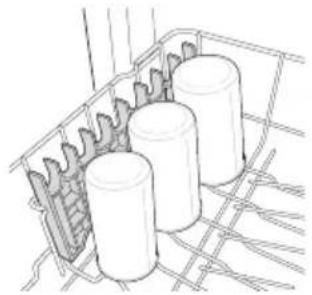

Ställningarna för koppar ger stöd åt glas med hög fot.

Den vänstra raden av ribbor kan fällas ned eller ställningarna för koppar kan fällas upp så att de lämnar plats åt långa föremål.

- Hindra inte rotationen på spolarmarna.

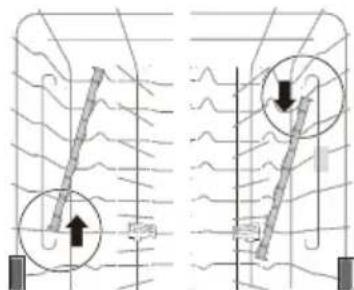

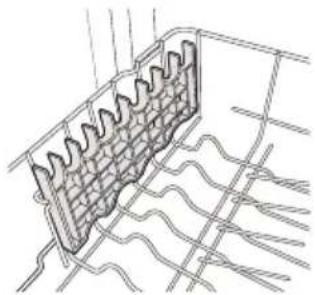

Ta bort och byta ut ställningar för koppar

Den högra och den vänstra ställningen för koppar är utbytbara och kan tas bort.

1 Låt ställningarna för koppar glida ner i sin stängda position.

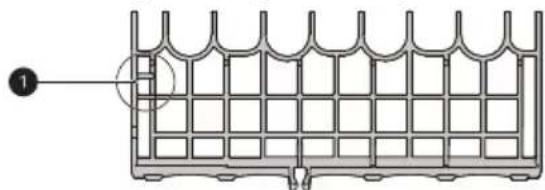

2 Lokalisera monteringsuttaget (1) på ställningen för koppar och skjut stadigt av ställningen från stödstängen på den sidan.

- Ställningen till vänster lossnar på baksidan. Ställningen till höger lossnar på framsidan.

3 Låt ställningen för koppar glida av stödstängen på motsatta sidan.

4 Använd instruktionerna i omvänd ordning för att byta ut ställningen för koppar.

Övre ställning med justerbar höjd

Höjden på den övre ställningen kan justeras när du lastar in glas med hög fot eller långa bestick.

Det finns tre tillgängliga positioner för att justera höjden på den övre ställningen för att skapa mer utrymme.

Håll mitt på ställningen på varje sida för att stödja dess vikt. Tryck sedan på knappen på varje sida för att frigöra ställningen och sänka den till nedre positionen.

Lyft mitt på ställningen på varje sida tills ställningen läses på plats i den övre positionen. Det är inte nödvändigt att lyfta på lässpaken för att höja ställningen.

- Innan du justerar ställningen se till att den är tom på disk. Annars kan du skadas och/eller disken kan skadas.

Möjliga tallriksstorlekar i enlighet med den övre ställningens position

Övre ställningens position	Tallriksstorlek (mm)
	Övre ställning		Nedre ställning
	med bestickställning	utan bestickställning
Överst 165 215 300
I mitten 193 243 272
Nederst 221 271 244

WARNING

- Innan du justerar ställningen se till att den är tom på disk. Annars kan du skadas och/eller disken kan skadas.

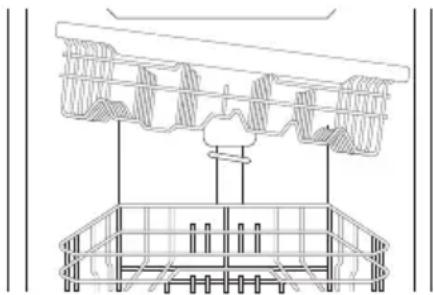

ANMÄRKNING

• Innan du trycker in den övre ställningen i apparaten, se till ställningens höjd är likadan på båda sidorna. Om höjden inte är likadan på båda sidorna, kommer apparatens lucka inte att kunna stängas och den övre spolarmen kommer inte att anslutas till vattenledningen.
• Höj den övre ställningen utan att trycka på knapparna på varje sida. Om du trycker på knapparna när du höjer ställningen kommer det att förhindra ställningen från att låsas på plats.
• För att ställa in ställningen i mittposition, kan det vara lättare att sänka ställningen hela vägen ned och sedan höja varje sida på ställningen individuellt tills den klickar på plats.

• Höjden ökas med 56 mm när den övre ställningen flyttas till den nedre positionen.
• Efter att ställningsnivån har justerats, kontrollera att spolarmen roterar fritt.
• Med den övre spolarmen i den nedre positionen, kontrollera om bottendelen på den övre ställningen inklusive spolarmen inte stöter mot föremål på den nedre ställningen.
• När den övre spolarmen är i den nedre positionen, tryck först in den övre ställningen och sedan den nedre ställningen.
• Dra först ut den nedre ställningen och sedan den övre ställningen.
• Höj den övre ställningen utan att trycka på knapparna på varje sida. Om du trycker på knapparna när du höjer ställningen kommer det att förhindra ställningen från att låsas på plats.
• När den övre spolarmen är i den nedre positionen, skiljer sig den möjliga höjden på disken beroende på apparatens modell när bestickställning är monterad.

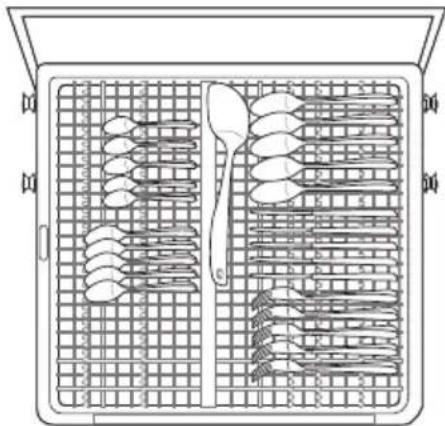

Lasta bestickställningen

Bestickställningen passar bäst för matbestick och de flesta redskap för matlagning eller servering. Det kan också användas för små skålar och lock. Avskiljarna i bestickställningen hjälper till att hålla redskapen separerade för att undvika skada och förbättra rengöringen.

Om handtagen på dina bestick är för tjocka, vänd på dem så att handtagen pekar åt andra hållet.

Bricka med justerbar höjd

Brickan på vänster sida kan justeras till en högre eller lägre position för att anpassa för redskap eller bestick med olika storlekar. Ta bort disken innan brickan justeras. Justera brickan genom att använda spaken.

Ta bort bestickställningen

Hela bestickställningen kan tas bort om mer utrymme behövs på den övre ställningen för stora föremål.

Ta alltid bort besticken från ställningen innan ställningen tas bort.

Dra ut ställningen ända ut på skenorna. Lyft sedan ställningens främre del så att rullhjulen kan frias vid stoppet i slutet av skenan. Ställningen kan nu glida framåt och tas bort från skenorna.

- Var försiktig när du lastar i och lastar ur föremål med vassa kanter. Lasta i vassa knivar med bladen nedåt för att minska risken för personskada.

Tillsätta diskmedel

Tillsätta diskmedel i behållaren

• Ta bort etiketten på behållaren innan apparaten körs för första gången.
• Mängden diskmedel som behövs beror på cykeln, laststorleken, och diskens smutsnivå.
• Placera diskmedlet i diskmedelsfacket innan en cykel startar, förutom sköljcykeln.

1 Tryck på knappen på behållarens lock för att öppna skyddet.

2 Tillsätt maskindiskmedel i det största diskmedelsfacket tills nivån när mellan linjerna markerade 15 och 25.

• Fyll över linjen markerad 25 för hårt vatten eller mycket smutsig disk.
• Fyll till linjen 15 för mjukt vatten eller lätt smutsad disk.

3 Tryck på diskmedelslocket för att låta locket glida tills det är stängt och klickar.

4 Om en fördisk önskas, fyll facket på locket avsett för fördisk med diskmedel.

Program	Diskmedelsmängd
	Fördisk (på locket)	Huvuddisk (behållare)
Auto 5 g 20 g
Intensive 5 g 30 g
Delicate 5 g 20 g
Refresh - -
Eco - 25 g
Turbo 5 g 20 g
Download Cycle 5 g 20 g
Machine Clean 5 g 20 g
Rinse - -
Express - 20 g

WARNING

- Maskindiskmedel och sköljmedel innehåller kemiska komponenter, liksom alla rengöringsmedel i hushållet. Så de måste hållas utom räckhåll för barn.

FÖRSIKTIGHET

• Använd endast ett diskmedel avsedd för diskmaskiner. Felaktigt diskmedel kan leda till att apparaten fylls med lödder under drift. Överflödigt lödder kan minska diskmedelslocket och leda till att apparaten läcker.
• För att undvika att skada apparaten, fatta inte tag i behållaren för att stänga apparatens lucka.

• Användning av olämpligt diskmedel och sköljmedel kan medföra risk för skada, frätning, dålig diskprestanda, dålig torkprestanda och läckage.
• Använd endast diskmedel och sköljmedel som har godkänts enligt standard. Användning av ett diskmedel och/eller sköljmedel som inte är godkända kan ge upphov till risk för skada, frätning, dålig diskprestanda, dålig torkprestanda och läckage.

ANMÄRKNING

• För mycket diskmedel kan lämna en film på disken och i apparaten, vilket innebär dålig diskprestanda.
• Efter diskningen, kontrollera om diskmedlet har tvättats bort helt.
• Vissa tabletter med maskindiskmedel kan fasta i behållaren på grund av deras stora storlek. Tabletter kan placeras på diskutrymmets fundament intill filtret innan cykeln startas.
• Använd aldrig flytande diskmedel i apparaten.
• Användning av diskmedelstabletter rekommenderas inte för cykeln Express. Om diskmedelstabletter används, kan det medföra att diskmedelsrester finns kvar på disken på grund av relativt låga sköljtemperaturer.
• Om du använder diskmedelstabletter som innehåller sköljmedel, ställ då in nivån på behållaren för sköljmedel till lägsta nivån eller fyll den inte med sköljmedel. Överflödigt sköljmedel kan orsaka grumliga beläggningar och oönskad skumbildning. Det kan leda till felaktig funktion.

Påfyllning

För att upprätthålla en effektiv diskprestanda för apparaten, kontrollera och fyll på diskmaskinssalt regelbundet.

För att upprätthålla en effektiv torkprestanda för apparaten, kontrollera och fyll på sköljmedel regelbundet.

Kontrollera sköljmedel

När ikonen Rinse Aid Refill tänds, betyder det att sköljmedlet nästan är slut. Om det behövs, fyll på behållaren med sköljmedel.

Kontrollera diskmaskinsalt

När diskmaskinssaltet har fyllts på ska ett diskprogram köras utan fördröjning, eftersom eventuellt spillt salt inuti apparaten kan medföra rost eller skada på apparaten om den lämnas odiskad.

När ikonen Rinse Refill fänds, betyder det att saltet nästan är slut. Om det behövs, fyll på saltbehållaren.

FÖRSIKTIGHET

- Tillsätt inte diskmedel eller någon annan lösning i facket för vattenavhärdning än diskmaskinssalt. Det kommer annars leda till att systemet för vattenavhärdningen inte fungerar som det ska.

Torkning

• Plastartiklar torkas sämre jämfört med andra artiklar.
• För att underlätta torkningen kan luckan öppnas en kort stund efter cykeln är klar.

ANMÄRKNING

• Se till att inga föremål vidrör varandra.
• Om torkprestandan inte är bra eller om vattenfläckar finns kvar, lägg till alternativet Extra Dry eller justera nivån på sköljmedlet.
• När tabletter med diskmedel (2 i 1, 3 i 1) används, kan en ytterligare sköljning krävas beroende på diskvolymen. I så fall, använd alternativet Extra Dry eller justera nivån på sköljmedlet.

Lasta ur diskmaskinen

• Kontrollera diskmaskinen innan disken lastas ur, och se till att disken har svalnat till hanteringsbar, ljummen temperatur.
• Töm den nedre ställningen först och sedan den övre ställningen. På så sätt undviks att vatten droppar ned från den övre ställningen på den rena disken under.

- Denna funktion finns bara tillgänglig på modeller med 📋- eller 📄logotyp.

Applikationen LG ThinQ låter dig kommunicera med apparaten genom en smartphone.

Applikationsfunktioner för LG ThinQ

Kommunicera med hushållsapparaten från en smarttelefon med hjälp av de praktiska smarta funktionerna.

Övervakning

Denna funktion kontrollerar aktuell status, cykel, alternativa driftstider för apparaten på en enda skärm.

Download Cycle

Du kan ladda ned nya och speciella cykler som inte är inkluderade i apparatens bascykler.

Med apparater som framgångsrikt har registrerats kan du ladda ned en rad olika specialcykler som är specifika för apparaten.

Endast en cykel kan lagras på apparaten åt gången.

Efter att nedladdningen av cykeln är slutförd, behåller apparaten cykeln tills en ny cykel laddas ned.

Denna funktion visar hur många cykler som återstår innan det är dags att köra maskinens rengöringscykel.

Smart Diagnosis

Denna funktion ger användbar information om diagnostisering och problemlösning för apparaten baserat på användarmönstret.

Inställningar

Flera funktioner finns tillgängliga.

Push-meddelanden

Sätt på denna funktion för att få meddelanden om maskinens status.

Meddelandena triggas även om appen LG ThinQ är avstängd.

ANMÄRKNING

• Om du byter din trådlösa router, internetleverantör, eller lösenord, radera den registrerade apparaten från LG ThinQ-applikationen och registrera den på nytt.
• Applikationen kan modifieras för förbättring av hushållsapparaten utan att användaren notifieras.
• Funktioner kan variera beroende på modell.

Innan du använder LG ThinQ

1 Kontrollera avståndet mellan utrustningen och den trådlösa routern (Wi-Fi nätverk).

- Om avståndet mellan utrustningen och den trådlösa routern är för stor, kommer signalstyrkan att vara svag. Det kan då ta för lång tid att registrera eller så kan installationen misslyckas.

2 Stäng av mobilens Mobil-data på din smartphone.

• För att verifiera Wi-Fi anslutningen, kontrollera att Wi-Fi 🔺 ikonen på kontrollpanelen lyser
• Utrustningen stöder endast 2,4 GHz Wi-Fi nätverk. För att kontrollera ditt nätverks frekvens, kontakta din internetleverantör eller sök svar i manualen för den trådlösa router.

• LG ThinQ ansvarar inte för eventuella problem med nätverksanslutning eller fel, felfunktioner, eller fel som orsakas av nätverksanslutning.

• Om apparaten har problem vid anslutning till Wi-Fi-nätverket kan den vara för långt ifrån routern. Inskaffa en Wi-Fi repeater (räckviddsutökare) för att förbättra Wi-Fi-signalens styrka.

• Wi-Fi-anslutningen kanske inte kan ansluta eller avbryts på grund av hemnätverksmiljön.
• Nätverksanslutningen kan eventuellt inte fungera ordentligt beroende på internet leverantören.
• Den omgivande Wifi-miljön kan leda till att den trådlösa nätverkstjänsten blir långsam.
• Utrustningen kan inte registreras på grund av problem med transmissionen av den trådlösa signalen. Dra ut utrustningens kontakt och försök på nytt efter några minuter.
• Om din trådlösa routers brandvägg är påslagen, stäng av brandväggen eller skapa ett undantag.
• Det trådlösa nätverksnamnet (SSID) ska vara en kombination av Engelska bokstäver och nummer. (Använd inte specialtecken)
• Användargränssnittet (UI) i din smartphone kan variera beroende på mobilens operativsystem och hårdvaran.
• Om routerns säkerhetskontroll är inställd på WEP, kan inställning av nätverk misslyckas. Ändra den till ett annat säkerhetsprotokoll (WPA2 rekommenderas) och registrera produkten igen.

Sök efter applikationen LG ThinQ i Google Play & Apple App Butik på en smartphone. Följ instruktionerna för att ladda ner och installera applikationen.

- Följ instruktionerna för att ladda ner och installera applikationen.

Specifikationer för den trådlösa LAN-modulen

Modell LCW-003
Frekvensområde 2412 to 2472 MHz
Uteffekt (max) IEEE	802.11b:18.37 dBmIEEE 802.11g:17.67 dBmIEEE 802.11n:17.67 dBm

Trådlös funktion S/W version : V 1.0

Med hänsyn till användaren bör denna enhet installeras och användas med ett minimiavständ på 20 cm mellan enheten och kroppen.

Försäkran om överensstämmelse

CE

Härmed förklarar LG Electronics att radioutrustningen av typen diskmaskin överensstämmer med direktivet 2014/53/EU. Den fullständiga texten med förklaringen om EU-överensstämmandet finns tillgänglig på följande internetadress:

http://www.lg.com/global/support/cedoc/cedoc#

Energiförbrukning vid standby

Energiförbrukning vid standby 0,5 W
Energiförbrukning vid standby av nätverket	2,0 W
Tidsperioden efter vilken styrningen av strömfunktionen, eller liknande funktion, automatiskt växlar utrustningen till standby-läge och/eller avstängt läge och/eller tillståndet som ger standby genom nätverket	20 min.

Information om programvara med öppen källkod

På webbplatsen http://opensource.lge.com kan du hämta källkoden för GPL, LGPL, MPL och andra öppna källkod-licenser som ingår för den här produkten.

Förutom källkoden kan du även hämta alla tillhörande licensvillkor, samt information om garantifriskrivning och upphovsrätt.

LG Electronics tillhandahåller även open source-kod till dig på CD-ROM till en kostnad som täcker utgifterna för att utföra sådan distribution (såsom kostnad för media, transport och hantering) efter e-postbegäran till [e-mail]. Detta erbjudande är giltigt under en period av tre år efter vår sista leverans av produkten. Detta erbjudande är giltigt för alla som tar emot denna information.

Smart Diagnosis

Denna funktion finns bara tillgänglig på modeller med ⚙- eller ⚙-logotyp.

Använd den här funktionen för att hjälpa dig att diagnostisera och lösa problem med din apparat.

ANMÄRKNING

• Av skäl som inte kan tillskrivas försumlighet av LGE kanske inte tjänsten fungerar på grund av externa faktorer t.ex., men inte begränsat till, Wi-Fi-tillgänglighet, Wi-Fi-fränkoppling, lokal appbutikspolicy eller att appen inte är tillgänglig.
• Funktionen kan ändras utan föregående meddelande och kan ha en annan form beroende på var du befinner dig.

Använda LG ThinQ för att diagnostisera problem

Om det uppstår problem med din apparat med Wi-Fi kan den överföra felsökningsdata till en smartphone med applikationen LG ThinQ.

- Starta applikationen LG ThinQ och välj funktionen Smart Diagnosis i menyn. Följ instruktionerna i applikationen LG ThinQ.

Använda akustisk diagnos för att diagnostisera problem

Följ instruktionerna nedan för att använda den hörbara diagnosmetoden.

- Starta applikationen LG ThinQ och välj funktionen Smart Diagnosis i menyn. Följ instruktionerna för akustisk diagnos i applikationen LG ThinQ.

1 Tryck på knappen Power för att sätta på apparaten.
2 Håll talenheten på din telefon över ikonen Smart Diagnosis. Rör inga andra knappar.

3 Tryck på och håll nere Download Cycle tills en nedräkning visas på apparaten.
4 Håll telefonen på plats tills tonöverföringen har avslutats. När dataöverföringen har slutförts kommer en diagnos att visas i appen.

- För bästa resultat ska du inte flytta telefonen medan tonerna överförs.

5 Efter att nedräkningen är över och tonerna har upphört, återupptar du ditt samtal med call center-medarbetaren. Medarbetaren kommer att kunna hjälpa dig att använda informationen som överförts för analys.

ANMÄRKNING

- För bästa resultat ska du inte flytta telefonen medan tonerna överförs.

För att upprätthålla prestandan och förebygga problem, kontrollera regelbundet apparatens utsida och insida, inklusive filter och spolarmar.

WARNING

- Vid rengöring av utsidan och insidan av apparaten, använd inte lösningsbaserade rengöringsmedel såsom thinner eller aceton. Det kan orsaka brand eller explosion.

ANMÄRKNING

- Om du inte har använt apparaten på en längre tid, fräscha upp insidan genom att köra programmet Turbo eller Machine Clean med diskmedel. När cykeln har avslutats, rengör apparatens insida och utsida enligt instruktionerna i avsnittet Underhåll.

- Förhindra att djur gnager på strömkabeln eller vattenslangen.

Rengöra utsidan

I de flesta fall kan apparatens utsida rengöras med en mjuk fuktig trasa eller svamp, och sedan torkas med en mjuk duk. Om apparaten har en utsida av rostfritt stål, använd ett rengöringsmedel för rostfritt stål.

FÖRSIKTIGHET

- Om matolja spills på produktens utsida, torka bort det omedelbart. Rengör inte produktens utsida med rengöringsmedel som innehåller alkohol, thinner, blekmedel, bensen, brandfarliga vätskor eller slipande medel. Dessa ämnen kan missfärga eller skada apparaten.

Rengöra insidan

Rengör apparatens insida med jämna intervall och använd en mjuk, fuktig trasa eller svamp för att ta bort partiklar av mat och smuts.

Matrester kan fastna i de smala mellanrummen på insidan av apparaten efter diskningen har avslutats. Torka bort alla matrester.

Ta bort allt diskgods, bestickskorgarna och hållarna för bestickskorgarna från apparaten. Endast ställningarna ska finnas kvar i diskutrymmet. För att få bästa resultat används citronsyrepulver (kan hittas i de flesta snabbköp eller online, i avdelningen med artiklar som används vid konservering). Mät upp 3 matskedar (45 g) citronsyrepulver. Fyll det stora diskmedelsfacket med det uppmätta pulvret.

Om du inte får tag på citronsyrepulver, häll cirka 200–300 ml ättikssprit i en grund skål och placera på övre ställningen. Kör cykeln Auto. Använd inte diskmedel. När cykeln har avslutats, startar du om den.

• Häll inte ättika direkt in i fundamentet.
• Överdriven användning av ättika kan skada apparaten.

Underhåll och förvaring enligt säsong

• Om du kommer att vara borta under en längre period under de varmare månaderna, stäng av vattenventilen och dra ut strömsladden från eluttaget, eller stäng av kretsbrytaren. Rengör filtret, diskutrymmet och behållaren för att förhindra dålig lukt.
• Om du kommer att vara borta under en längre period under de kallare månaderna och det finns risk för frystemperaturer, förbered ledningarna för vattenförsörjningen och själva apparaten genom antifrysåtgärder. Antifrysåtgärderna måste utföras av kvalificerad servicepersonal.

Rengöra filtren

1 Ta bort den nedre ställningen och positionera de nedre sprutarmarna så att ett brett "V" öppnas mot framsidan.
2 Vrid det inre filtret moturs och ta ut det monterade innerfiltret och det rostfria stålfiltret.

3 Rengör filtren med en mjuk borste under rinnande vatten. Återmontera filtren innan de återinstalleras.

4 För att sätta tillbaka de monterade filtren, positionera sprutarmarna så att det breda V:et riktas mot framsidan. Montera tillbaka filtren i filterhållarna och sätt fast dem genom att vrida det inre filtret medurs tills det klickar på plats.

- Var försiktig när du hanterar de vassa stålkanterna på det rostfria stålfiltret.

FÖRSIKTIGHET

- Efter att apparaten har använts, filtreras matpartiklar genom filtren. Alla matrester som inte har tagits bort kan orsaka dålig lukt. Dessutom kan det bli problem med tömningen på grund av att matrester fastnar i filtren.

ANMÄRKNING

- Vid monteringen roteras det stadigt tills det klickar.

Rengöra spolarmarna

Om spolarmarnas hål blockeras av matrester kanske disken inte blir tillräckligt väl rengjord på grund av felaktig vattensprutning.

Det rekommenderas att spolarmarna rengörs en gång varannan vecka.

Rengöra den nedre spolarmen

1 Säkerställ att spruthålen för vattnet inte är blockerade av matpartiklar.

2 Om någon matrest blockerar spolarmarnas hål, ta bort den med en pinne eller ett vasst verktyg.

- För att undvika att skada de variabla spolarmarnas vinklade änddelar, dra inte i dem eller rotera dem manuellt.

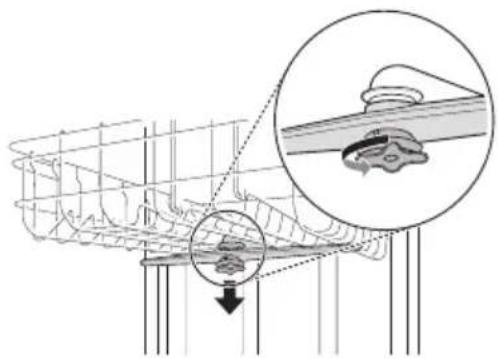

Rengöra den övre spolarmen

1 Dra den övre ställningen framåt. Se till att spruthålen för vatten inte är blockerade av matpartiklar.

2 När rengöring behöver genomföras, ta bort den övre spolarmen genom att vrida muttern längst ned på spolarmen 1/8 varv moturs och trycka nedåt.

3 Ta bort matpartiklar genom att skölja eller skaka spolarmen.

4 Om någon matrest blockerar spolarmarnas hål, ta bort den med en pinne eller ett vasst verktyg.

5 Efter att matpartiklarna har tagits bort, rengör spolarmarnas hål under rinnande vatten.

6 Efter rengöring av den övre spolarmen, tryck upp den på plats. Vrid muttern 1/8 varv medurs för att se till att muttern låses fast tillbaka på sin plats.

7 Efter monteringen, kontrollera att spolarmarna roterar fritt.

Rengöra filtret för slangen till vattenförsörjningen

1 Dra ut apparatens strömsladd ur eluttaget.
2 Stäng av vattenkranen.
3 Skruva loss slangen till vattenförsörjningen.
4 Ta bort tätningen och plastfiltret med en liten tång eller sax.

5 Återmontera filtret och packningen och säkerställ att de sitter korrekt.
6 Återmontera och skruva ihop slangen till vattenförsörjningen i omvänd ordning. Använd inte något mekaniskt hjälpmedel för att dra åt slangen. En mjuk duk kan användas för att underlätta åtdragandet för hand.

ANMÄRKNING

• Ett filter är monterat på anslutningen till vattenförsörjningens inloppsslang.
• Om vattenflödet i apparaten är otillräckligt, kontrollera att filtret inte är blockerat.
• Om det finns en läcka, måste anslutningen av slangen till vattenförsörjningen kontrolleras.
• Dra aldrig åt vattenförsörjningens ventil för hårt och använd aldrig mekaniska anordningar för att dra åt den.
• När packningen och filtret återmonteras, säkerställ att de är fria från smuts och partiklar som kan ha kommit från vattenledningen.

Apparaten är utrustad med ett felövervakande system för att upptäcka och diagnostisera problem i ett tidigt stadium. Om apparaten inte fungerar korrekt eller inte fungerar alls, kontrollera följande innan du ringer efter service:

Diagnostisera problem

Symtom Möjliga	orsaker och lösningar
Apparaten fungerar inte.	Luckan är inte helt stängd.Nivellera apparaten igen.
	Strömtillförseln eller strömsladden är inte ansluten.Anslut strömtillförseln eller strömsladden på rätt sätt.
	När funktionen Control Lock är aktiverad, visas koden L på skärmen.Inaktivera knappen Control Lock.Tryck på och håll nere Half Load och Energy Saver samtidigt i 3 sekunder för att aktivera eller inaktivera den här funktionen.
	En säkring har gått eller kretsbrytaren har lösts ut.Byt ut säkringen eller återställ kretsbrytaren.
Apparaten piper kontinuerligt när dörren är öppen, under eller direkt efter en cykel har slutförts.	Apparatens innehåll är hett och försiktighet måste iakttas när du sticker in dina händer på apparatens insida.Stäng luckan tills apparaten och disken har svalnat. Pipet kommer att upphöra om luckan är stängd eller innertemperaturen har svalnat.
Vatten finns kvar i avloppsbrunnen efter cykeln har avslutats.	Avloppsslangen har vikts eller täppts igen.Justera slangen eller rensa blockeringen.
	Vatten kan finnas kvar om strömförsörjningen förlorades innan programmet hade avslutats på normalt sätt eller bröts manuellt.Starta om programmet.
Sprutarmarna roterar inte obehindrat.	Hål på sprutarmarna är blockerade med matpartiklar.Rengör sprutarmarnas hål.
Övre ställningen är böjd.	Ställningen är dåligt inställd.Se avsnittet Övre ställning med justerbar höjd.
Lamporna lyser inte.	Strömmen är inte ansluten.Anslut strömförsörjningen.
Det finns överflödigt skum inuti apparaten.	Ett diskmedel som inte är avsett för apparaten har använts.Använd endast diskmedel som är avsedda för apparaten.
	En för stor mängd sköljmedel kan orsaka skum.Minska nivån sköljmedel i behållaren.
Diskmedel lämnas kvar i diskmedelsbehållaren.	Obalanserad övre ställning.Justera höjden mot vänster/höger på den övre ställningen.
	Diskmedel kan inte fördelas därför att olämplig stapling av disken förhindrar automatisk öppning av behållaren för diskmedel.Arrangera disken på ett korrekt sätt och torka alltid ur behållaren innan nytt diskmedel tillsätts så att det inte klumpas ihop.
Vattenläckor utanför apparaten.	Luckan kan inte stängas på grund av att apparaten lutar. I sådant fall kan en vattenläcka uppstå.Kontrollera nivelleringen genom att justera benet.
	Om avloppsslangen har installerats fel kan det leda till vattenläckage.Kontrollera anslutningsdelen på avloppsslangen.
	Om strömmen är av, kan en vattenläcka ha orsakats av en dålig anslutning till kranen.Kontrollera anslutningen av slangen till vattenförsörjningen.
Grumliga ytor på glasföremål.	Kombination av för mycket diskmedel och hårt vatten.Använd mindre diskmedel och använd ett sköljmedel för att minimera problemet.Kontrollera inställningarna för avhärdningssystemet.
Svarta eller grå märken på disken.	Aluminiumföremål skrapar mot disken under cykeln.Placera om disken.
Gul eller brun film på apparatens inre ytor.	Kaffe- eller tefläckar.Avlägsna fläckarna med en fläckborttagningsprodukt.
Gult vatten återfinns i diskvattnet	Vid den inledande användningen av apparaten kan gult vatten genereras i vattenavhärdningens behållare.Detta är ett normalt förhållande som är ofarligt för människor. Det försvinner efter 1–3 cykler.
Fläckar och film på disken.	Fel mängd diskmedel används.• Använd rekommenderad mängd diskmedel.
	Överbelastning.• Överfyll inte apparaten.
	Felaktig lastning.• Se avsnittet DRIFT.
	Otilräckligt vattentryck.• Vattentrycket ska vara mellan 0,05–0,6 MPa.
	För lite diskmedel.• Tillsätt rekommenderad mängd diskmedel. Se avsnittet DRIFT.
	Behållaren för sköljmedel är tom.• Fyll på behållaren med diskmedel.
	Vattenavhärdaren har inget salt eller är otillräckligt med salt.• Kontrollera att det finns salt i vattenavhärdaren.
	Vattnets hårdhetsnivå kan vara för lågt inställd.• Öka värdet för inställd hårdhetsnivå.
	Det kan vara otillräckligt med sköljmedel.• Fyll på sköljmedel eller öka behållarens nivå.
	Utfällning av hårt vatten i diskutrymmet• Ta bort allt diskgods, bestickskorgarna och hållarna för bestickskorgarna från apparaten. Endast ställningarna ska finnas kvar i diskutrymmet. För att få bästa resultat används citronsyrepulver (kan hittas i de flesta snabbköp eller online, i avdelningen med artiklar som används vid konservering). Mät upp 3 matskedar (45 g) citronsyrepulver. Fyll det stora diskmedelsfacket med det uppmätta pulvret. Om du inte får tag på citronsyrepulver, håll cirka 200–300 mL ättikssprit i en grund skål och placera på övre ställningen. Kör cykeln Auto. Använd inte diskmedel. När cykeln har avslutats, kör du den igen.
Dålig lukt	Den föregående cykeln stoppades innan den var färdig och det finns vatten kvar inne i apparaten.Sätt på strömmen, kör cykelalternativet Cancel för att avlägsna vattnet som finns kvar, kör sedan alternativet Quick med diskmedel men med apparaten tom.
	Det finns mat i botten av enheten eller i filtret.Rengör filtret och insidan enligt avsnittet Underhåll i användarmanualen.
	Odiskad disk har lämnats i enheten för länge.Kör en cykel med knappt 250 mL ättikssprit i ett glas eller en skål lämpliga för apparaten på övre ställningen. (Ättika är en syra och konstant användning kan skada din apparat.)
Mat finns kvar på disken.	Felaktigt cykelval.Välj rätt cykel baserat på smutsnivån och typen av porslin som diskas.
	Vattentemperaturen är för låg.Kontrollera vattentillförselns anslutning eller inställningarna för vattenuppvärmningen.
	Maskindiskmedel användes inte.Använd rekommenderat diskmedel.
	Lågt tryck på inkommande vatten.Vattentrycket ska vara mellan 0,05–0,6 MPa.
	Spruthålen för vattnet på spolarmarna är blockerade.Rengör spolarmarna.
	Felaktigt inlastad disk.Se till att disken inte blockerar spolarmarnas rotation eller hindrar behållaren med diskmedel.
	Filtren är igentäppta.Rengör filtren.
	För mycket matrester kvar på disken.Stora partiklar av matrester ska tas bort från disken innan diskningen startas.
Buller	En viss bullernivå är normal under drift.• Diskmedelsluckan är öppen.• Avloppspumpen vid starten av tömningscykeln.
	Apparaten står inte plant.• Justera nivelleringsfötterna.
	Munstyckets arm slår mot disken.• Placera om disken.
	Vattentrycket är för högt.• Justera vattentrycket.
Disken torkar inte.	Behållaren för diskmedel är tom.• Kontrollera och fyll på sköljmedelsbehållaren om den är tom. För bättre torkresultat efter drift, öppna luckan på glänt.
	Diskmedelstabletterna kanske inte har ett inbyggt sköljmedel, och det kommer att minska torkprestandan.• Byt till en tablett som inkluderar sköljmedel (kontakta tillverkaren av tabletterna om du är osäker). Alternativt kan du använda ett sköljmedel i vätskeform i behållaren om tabletterna inte har ett inbyggt sköljmedel.
	En cykel utan alternativet Extra Dry har valts.• Välj en cykel som inkluderar alternativet Extra Dry som standard.
Apparaten i ditt hem och din smarttelefon är inte anslutna till Wi-Fi-nätverket.	Lösenordet för Wi-Fi som du försöker ansluta till är felaktigt.• Hitta Wi-Fi-nätverket som är anslutet till din smarttelefon och ta bort det. Registrera sedan din apparat på LG ThinQ.
	Mobildata för din smarttelefon har satts på.• Stäng av Mobildata på din smarttelefon och registrera apparaten med hjälp av Wi-Fi-nätverket.
	Det trådlösa nätverkets namn (SSID) är felaktigt angivet.• Det trådlösa nätverksnamnet (SSID) ska vara en kombination av Engelska bokstäver och nummer. (Använd inte specialtecken)
	Routerns frekvens är inte 2,4 GHz.• Endast router med frekvensen 2.4 GHz stöds. Ställ in den trådlösa routern på 2.4 GHz och anslut apparaten till den trådlösa routern. För att kontrollera routerns frekvens, kontakta din internetleverantör eller routerns tillverkare.
	Avståndet mellan apparaten och routern är för långt.• Om avståndet mellan apparaten och routern är för långt, kan signalen bli för svag och anslutningen kanske inte konfigureras rätt. Flytta routerns plats så att den är närmare apparaten.

Felkoder

Symtom Möjliga	orsaker och lösningar
I E	Problem med vatteninloppet.Kontrollera om slangen till vattenförsörjningen är igentäppt, vikt eller har frusit.Kontrollera vattentillförseln.
OE	Tömningsproblem.Kontrollera om avloppsslangen är igentäppt, vikt eller har frusit.
	Vattenlåset är igentäppt.Ta bort utborrad plastrest från vattenlåset.
	Filtren är igentäppta.Rengör filtren.
bE	Lödder orsakat av felaktigt diskmedel som t.ex. flytande diskmedel.Använd inte flytande handdiskmedel. Använd endast diskmedel som är avsett att användas i automatiska diskmaskiner.För att avlägsna diskmedelsrester i röret, häll cirka 100–200 ml mjölk i en grund skål och placera den på övre ställningen. Kör sedan apparaten med cykeln Auto.
	Det gick inte att ställa apparaten plant.Se till att apparaten är korrekt nivellerad.
HE	Värmekretsfel	Ring service om problemet uppstår på nytt.(Om spänningen överskrider 300 V, stoppas värmedriften tillfälligt för att förebygga kortslutning i värmeanordningen. Om detta upprepas under en längre tid, kan ett värmefel – HE – uppstå.)
FE	Överflödig vattentillförsel.
RE	Problem med vattenläckage
E	Termistorfel
LE	Motorproblem
nE	Problem med Vario-motorn
Produktblad_Kommissionens delegerade förordning (EU) nr 1059/2010
Leverantörens namn eller varumärke LG
Leverantörens modellbeteckning DU517***/DU315**
Kapacitet i antal standardkuvert för standarddiskcykeln 14 kuvert
Energieffektivitetsklass A+++
Tilldelad ett EU-miljömärke enligt Europaparlamentets och rådets förordning (EU) nr 66/2010	Nej
Energiförbrukning 'X' kWh per år, baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen beror på hur maskinen används.	237	kWh/år
Energiförbrukning (Et) i en standarddiskcykel 0,83 kWh
Effektförbrukning i frånläge 0,49 W
Effektförbrukning i viloläge 4 W
Vattenförbrukning 'X' liter per år, baserad på 280 standarddiskcykler. Den faktiska vattenförbrukningen beror på hur maskinen används.	2700	liter/år
Torkeffektsklass 'X' på en skala från G (minst effektiv) till A (effektivast)	A
"Eco" är den standarddiskcykel som informationen på etiketten och informationsbladet hänför sig till, att detta program är avsett för diskning av normalt smutsat gods och att det är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.
Programtiden för standarddiskcykeln 191 min.
Vilolägets varaktighet (TI)	1	min.
Utsläpp av luftburet akustiskt buller	42	dB(A)
Placeras under disk-/köksbänk

Anteckningar

Anteckningar

Anteckningar

Anteckningar

LG

Life's Good

LG Customer Information Center

Country Telephone Address
Sverige	0770 54 54 54	LG Electronics Nordic ABBox 83SE-164 94 KistaSweden
Norge	815 691 54
Danmark	78 79 64 54
Suomi	0800 0 54 54
