Produkttyp	Stativfläkt
Varumärke	Wilfa
Modell	WFS-16X
Färg	Vit/Svart
Mått (H x B x D)	130 cm x 45 cm x 45 cm
Vikt	4,5 kg
Strömförsörjning	AC 220-240V, 50/60Hz
Effektförbrukning	50 W
Antal hastighetsinställningar	3
Oscillation	Ja, 90° horisontellt
Fjärrkontroll	Ja, ingår
Timer	Upp till 7,5 timmar
Justerbar höjd	Ja, teleskopstång
Bladdiameter	40 cm
Ljudnivå	≤ 60 dB
Material	Plast- och metallgaller
Säkerhetsfunktioner	Överhettningsskydd, tippskydd
Rengöring	Torka av med fuktig trasa, doppa inte i vatten
Underhåll	Smörj motorn årligen
Reservdelar	Blad, galler, fjärrkontroll finns
Reparerbarhet	Modulär design, användarservice
Certifieringar	CE, RoHS

Vanliga frågor - WFS-16X WILFA

Hur monterar jag Wilfa WFS-16X-fläkten?

Fäst basen på stången, fäst sedan fläkthuvudet och gallret. Se manualen för steg-för-steg-instruktioner.

Hur rengör jag fläkten?

Koppla ur fläkten, använd en fuktig trasa för att torka gallret och bladen. Doppa inte i vatten.

Har fläkten en fjärrkontroll?

Ja, Wilfa WFS-16X inkluderar en fjärrkontroll för bekväm användning.

Kan jag ställa in en timer?

Ja, fläkten har en inbyggd timer upp till 7,5 timmar.

Är fläkten oscillerande?

Ja, den oscillerar 90 grader horisontellt för bred luftspridning.

Hur många hastighetsinställningar finns?

Fläkten erbjuder 3 hastighetsinställningar (låg, medel, hög).

Vilka säkerhetsfunktioner har den?

Den har överhettningsskydd och en automatisk tippbrytare.

Hur högljudd är fläkten?

Ljudnivån är upp till 60 dB, liknande en tyst konversation.

Kan jag justera höjden?

Ja, stången är teleskopisk för justerbar höjd.

Hur förvarar jag fläkten på vintern?

Demontera, rengör och förvara på en torr plats i originalförpackningen.

BRUKSANVISNING WFS-16X WILFA

VIKTIGA SÄKERHETSFÖRESKRIFTERVIKTIGA SÄKERHETSFÖRESKRIFTE Vid bruk av elektriska artiklar bör normala säkerhetsregler alltid följas:

Läs igenom hela bruksanvisning.

1. Vid skador som orsakats av brist på att följa den här bruksanvisningen utgår garantin omedelbart. Wilfa accepterar inte något garantiansvar för skada som orsakats av brist på att följa den här manualen, oförsiktigt bruk eller bruk som strider mot instruksjonerna som anges i den här bruksanvisningen.

2. Den här produkten kan endast användas i överensstämmelse med den information som framkommer på märklappen som är printad på apparaten.

3. Se till så att den lokala elspänningen stämmer överens med informationen om spänning på märklappen. Om du är osäker på bruk av produkten eller om du inte vet om den lokala elspänningen stämmer överens med informationen på märklappen skall du ta kontakt med en auktoriserad elektriker/ett servicecenter.

4. Vägguttaget måste passa till kontakten.

5. Apparaten skall endast användas inomhus! Den är inte anpassad till utomhusbruk.

6. Var vänlig och undvik att apparaten blir utsatt för stora mängder smuts och/eller fuktighet.

7. Allt annan användning av apparaten än den som beskrivs i bruksanvisningen kan leda till farliga situationer som kortslutning, brand eller liknande. Det är inte tillåtet att modifiera den här apparaten på något som helst sätt och apparatens hölje får aldrig öppnas. Om inte det ovannämnda överhålls kommer apparaten inte längre höra till sin ursprungliga säkerhetsklass.

8. Drag aldrig ut eller in kontakten ur vägguttaget med våta händer.

9. Drag aldrig ut kontakten ur vägguttaget genom att dra i sladden. Tag alltid tag i själva stickkontakten.

10. I loppet av installering/rengöring är det viktigt att se till att sladden inte blir klämd eller skadad.

11. Drag alltid ut kontakten ur vägguttaget och låt apparaten svalna i vanlig rumstemperatur;

12. före lagring av apparaten

13. före rengöring eller skötsel
14. efter bruk

15. om du inte skall använda den i en längre tidsperiod.

16. Rengör själva apparaten med en lätt fuktad trasa.

17. Ersätt aldrig en skadad sladd på egen hand. Om sladden är skadad eller om apparaten har haft ett funktionsfel skall du kontakta en

auktoriserad elektriker/servicecenter för undersökning, reparation eller justeringar, eftersom det då är nödvändigt med speciella redskap.

1. Apparater som går på ström skall inte användas av barn.

2. Barn eller omyndiga personer bör inte tillåtas att använda den här apparaten utan tillsyn.

3. Barn bör inte tillåtas att leka med den här apparaten.

4. Håll den här apparaten utanför barns räckvidd och låt aldrig apparaten vara påslagen utan tillsyn.

5. Se till så att sladden inte kommer i kontakt med andra delar som avger hög värme.

6. Försäkra dig om att apparaten inte är ansluten och inte längre i bruk om apparaten inte kan användas utan att det kan uppstå farliga situationer. Säkerhetsmässigt bruk av den här apparaten är inte längre möjligt om:

- apparaten eller sladden är skadad på något som helst vis

- apparaten inte fungerar längre

- efter att apparaten har lagrats lång tid under dåliga förhållanden

- efter att apparaten har utsatts for stora skador som följd av transport

1. Sänk aldrig ned sladden eller apparaten i vatten eller andra vätskor.

GOLVFLÄKT MONTERINGSGQISVRLÄKTTONERINSTRUNGSTIONER

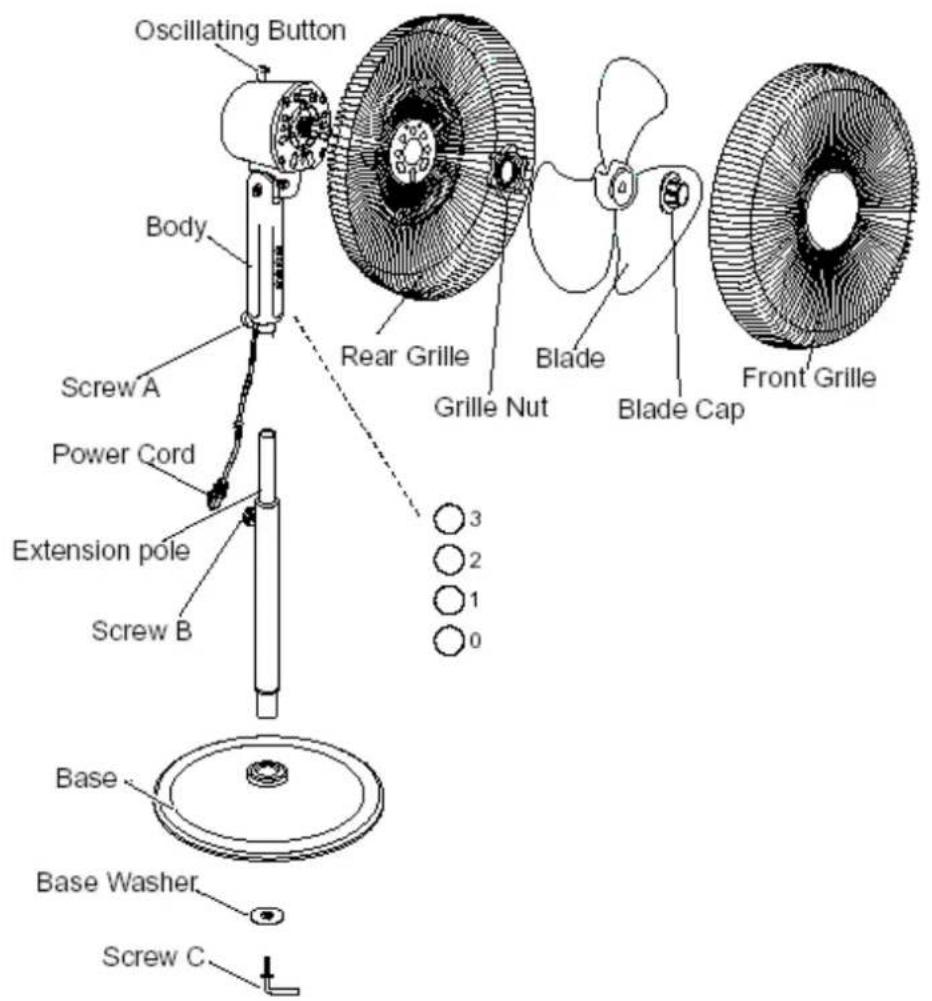

Extension Pole = Förlängnings-skaft

Screw B = Skruv B

Base = Fot

Base Washer = Skyddsring

Screw C = Skruv C

Blade Cap = Skruv till fläktblad

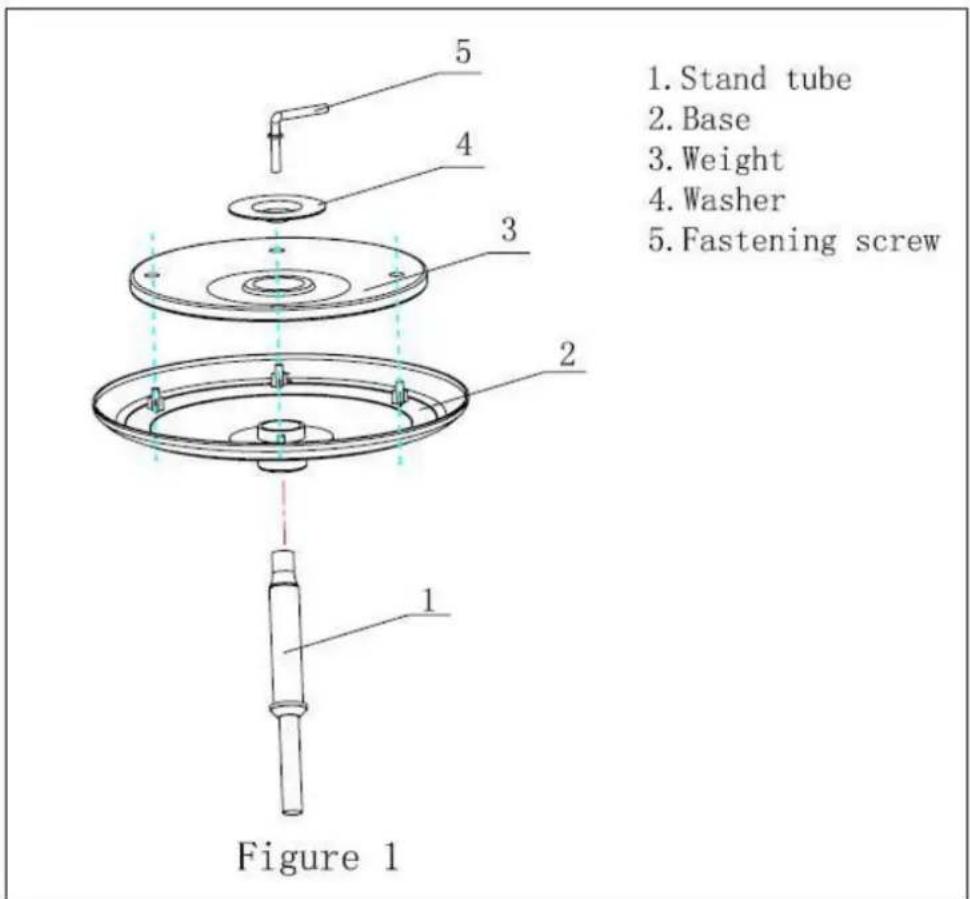

2) Placera vekten och packningen ovanpå hålet I foten och skruva fast skruven medsols.

* Närbild i Närbild i genomskärninggenomskärning

Stand tube - Stativ Base - Fot Weight - vekt Washer - Packning Fastening screw - Skruv

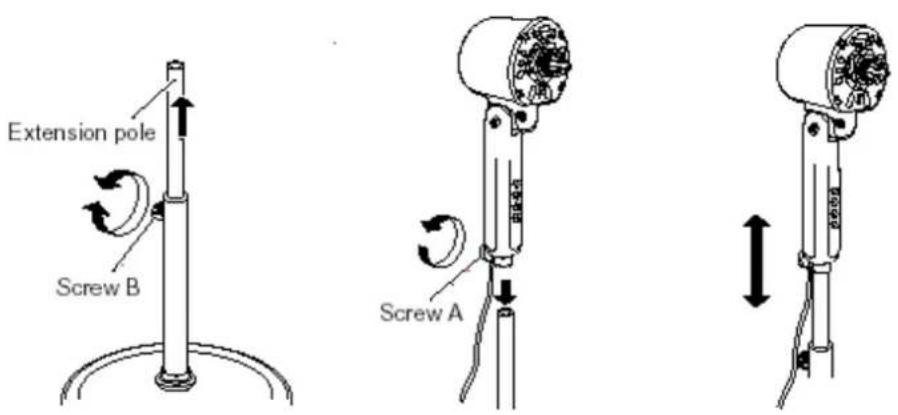

(1) Lossa skruv B och drag förlängnings-skaftet uppåt. Fäst sedan skruv B

(2) Lossa skruv A och placera huvuddelen i skaftet. Fäst sedan skruv Genom att lossa skruv B kan du justera höjden på fläkten.

igen. A igen. Fäst sedan skruv B

igen.

Extension Pole = Förlängnings-skaft

Screw B = Skruv B

Screw A = Skruv A

MONTERING AV MANTERRONCHAVÄKTBLADGALLER OCH FLÄKTBLAD

(1) Lossa galler-muttern.

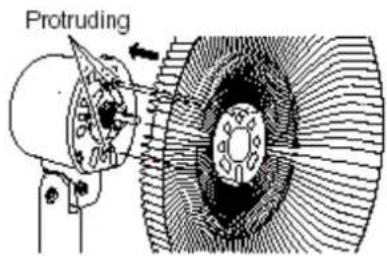

(2) Placera det bakre gallret mot framsidan på motorhöljet med hålen inriktade mot de utskjutande delarna.

(3) Fäst sedan galler-muttern.

Grille Nut = Galler

mutter

Protruding =

Utskjutande delar

(4) Placera fläktbladet på motoraxeln. Fäst

(5) Placera det framer gallret I galler-ringen.

skruven till fläktbladet.

BRUKBRUK

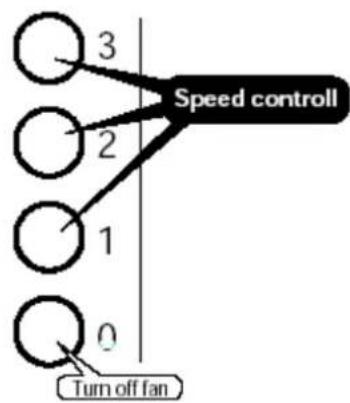

Justera hastigheten med hjälp av den önskade knappen på kontrollpanelen.

Speed control = Hastighetslägen Turn off fan = Stäng av fläkten

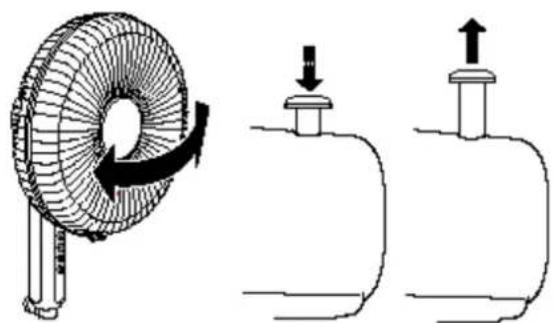

• Drag upp oscillationsknappen för att stänga av den roterande funktionen.
• Tryck ned oscillationsknappen för att starta den roterande funktionen.

RENGÖRINGRENGÖRING

- Använd en mjuk handduk eller trasa till rengöring. Använd

rengöringsmedel och vatten om detta krävs för att ta bort smuts eller fett.

- Använd aldrig bensin, thinner eller andra lösningsmedel.

• Fläkten skall inte användas utan en fastmonterad fot eller liggande på sidan.
• Drag ut kontakten ur vägguttaget före rengöring.

• Var försiktig så att inte olja kommer i kontakt med plastdelarna.
• Undvik bruk i miljöer (kök och liknande) där det finns risk för att oja fäster sig vid fläktytan. Skador och försämringar orsakas alltid av fett.
• Om det skulle inträffa fel med strömtillförseln får du aldrig försöka ersätta en trasig sladd på egen hand eftersom detta kan vara farligt. Lämna in apparaten till en auktoriserad serviceverkstad. Det samma gäller för alla andra eventuella funktionsfel.

Tillverkaren förbehåller sig rätten till tekniska förändringar. Importerad och tillverkad för Wilfa.

Gäller endast SverigeGäller endast Sverige

Enligt gällande konsumentköplagen EHL 2005 komfattresndköplageendligt 2005 månaders garanti. Reklamation ska ske inom 2 månader efter det att fel upptäckts. För mer info se www.konsumentverket.se. Reklamera varan i den butik där den inköpts.

Daterat inköpsbevis och kvitto måste uppvisas vid reklamationstillfället. Åtagandet förutsätter att bruksanvisningen har följts.

Gäller endast FinlandGäller endast Finland

1 års garanti för material och fabrikationsfel (spara kvittot). Om produkten används ovarsamt eller på annat sätt som strider mot föreskrifterna faller ansvaret för de sak– eller personskador (produktskador) som uppstår på den som använt produkten.

Enligt WEEE-direktivet skall elektriskt och elektroniskt avfall samlas in och behandlas separat. Om denna produkt någon gång i framtiden behöver skrotas släng INTE den tillsammans med hushållsavfall. Lämna produkten vid en insamlingspunkt avsedd för elektriskt och elektroniskt avfall.

Marknadsförs i Sverige av:

WILFA AB

BOX 9031

200 39 MALMÖ
