WFS-16X - Tuuletin WILFA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seisova tuuletin
Merkki	Wilfa
Malli	WFS-16X
Väri	Valkoinen/Musta
Mitat (K x L x S)	130 cm x 45 cm x 45 cm
Paino	4,5 kg
Virtalähde	AC 220-240V, 50/60Hz
Tehonkulutus	50 W
Nopeusasetusten määrä	3
Heilunta	Kyllä, 90° vaakasuunnassa
Kaukosäädin	Kyllä, mukana
Ajastin	Jopa 7,5 tuntia
Säädettävä korkeus	Kyllä, teleskooppivarsi
Siipien halkaisija	40 cm
Melutaso	≤ 60 dB
Materiaali	Muovi ja metalliritilä
Turvaominaisuudet	Ylikuumenemissuoja, kaatumiskytkin
Puhdistus	Pyyhi kostealla liinalla, älä upota veteen
Huolto	Voitele moottori vuosittain
Varaosat	Siivet, ritilä, kaukosäädin saatavilla
Korjattavuus	Modulaarinen rakenne, käyttäjä huollettavissa
Sertifikaatit	CE, RoHS

Usein kysytyt kysymykset - WFS-16X WILFA

Kuinka kokoan Wilfa WFS-16X -tuulettimen?

Kiinnitä jalusta varteen, kiinnitä sitten tuulettimen pää ja ritilä. Katso ohjeet vaiheittaisista ohjeista käyttöoppaasta.

Kuinka puhdistan tuulettimen?

Irrota tuuletin pistorasiasta, pyyhi ritilä ja siivet kostealla liinalla. Älä upota veteen.

Onko tuulettimessa kaukosäädin?

Kyllä, Wilfa WFS-16X sisältää kaukosäätimen helppoa käyttöä varten.

Voinko asettaa ajastimen?

Kyllä, tuulettimessa on sisäänrakennettu ajastin jopa 7,5 tunniksi.

Heiluuko tuuletin?

Kyllä, se heiluu 90 astetta vaakasuunnassa laajaa ilmanjakelua varten.

Kuinka monta nopeusasetusta on käytettävissä?

Tuuletin tarjoaa 3 nopeusasetusta (matala, keskitaso, korkea).

Mitä turvaominaisuuksia siinä on?

Se sisältää ylikuumenemissuojan ja automaattisen kaatumiskytkimen.

Kuinka meluisa tuuletin on?

Melutaso on enintään 60 dB, samanlainen kuin hiljainen keskustelu.

Voinko säätää korkeutta?

Kyllä, varsi on teleskooppi säädettävää korkeutta varten.

Kuinka säilytän tuuletinta talvella?

Pura osiin, puhdista ja säilytä kuivassa paikassa alkuperäisessä laatikossa.

KÄYTTÖOHJE WFS-16X WILFA

Sähkölaitteiden käytössä on aina noudatettava perustavia varotoimenpiteitä:

Lue kaikki ohjeet.

1. Tämän käyttöohjeen laiminlyönnistä aiheutuvat vahingot eivät kuulu takuun piiriin. Wilfa ei ole vastuussa vahingoista, jotka johtuvat tämän käyttöohjeen noudattamatta jättämisestä, huolimattomasta käytöstä tai ohjeiden vastaisesta toiminnasta.

2. Tätä tuotettav saa käyttää vain tyyppikilvessä annettujen tietojen mukaisesti.

3. Varmista, että paikallinen verkkojännite vastaa tyyppikilvessä annettuja tietoja. Jos epäilet, kuinka tuotetta pitäisi käyttää, tai et ole varma sen yhteensopivuudesta paikallisiin olosuhteisiin, ota yhteys valtuutettuun sähköliikkeeseen tai huoltopalveluun.

4. Pistorasian tulee olla sellainen, että laitteessa käytettävä pistoke sopii siihen ilman muutoksia.

5. Tämä tuote on tarkoitettu sisäkäyttöön! Se ei ole sopiva käytettäväksi ulkona.

6. Vältä laitteen joutumista alttiiksi lialle ja kosteudelle.

7. Mikä tahansa muun tyyppinen käyttö kuin laitteelle kuvattu tarkoituksenmukainen käyttö voi aiheuttaa vaaratilanteita kuten oikosulku, tulipalo tai muu vaara. Tuotteeseen ei saa tehdä muutoksia eikä sen koteloa saa avata, koska muuten se ei enää ole turvaluokituksensa mukainen.

8. Älä koskaan kytke tai irrota pistoketta märillä käsillä.

9. Älä kytke tai irrota pistoketta vain johdosta kiinni pitämällä. Pidä aina kiinni itse pistokkeesta.

10. Asennuksen ja puhdistuksen aikana on kiinnitettävä huomiota siihen, ettei virtajohto jää puristuksiin tai vahingoitu.

11. Irrota laite aina pääverkosta ja anna sen jäähtyä huoneenlämpötilassa;

12. ennen sen varastoimista

13. ennen puhdistamista tai huoltoa
14. käytön jälkeen

15. kun et aio käyttää sitä pitkään aikaan

16. Puhdista itse tuote hieman kostealla kankaalla.

17. Älä koskaan vaihda vahingoittunutta virtajohtoa itse. Tällaisessa tapauksessa tai vikatoiminnan ilmetessä ota yhteys valtuutettuun sähköasentajaan tai huoltopalveluun tarkastusta, korjaamista tai säätämistä varten, koska näiden töiden suorittaminen vaatii erikoistyökaluja.

18. Verkkojännitteellä toimivat tuotteet eivä ole sopivia lasten käsiin.

19. Lasten tai holhousta vaativien henkilöiden ei saa antaa käyttää tätä tuotetta ilman valvontaa.

20. Lasten ei saa antaa leikkiä tällä laitteella.

21. Kun laite on päällekytkettynä, pidä se poissa lasten ulottuvilta, äläkä jätä laitetta ilman valvontaa.

22. Varmista, että virtajohdot eivät kosketa mihinkään kuumuutta kehittäviin osiin.

23. Jos epäilet, ettei tuotteen käyttäminen ilman vaaraa ole enää mahdollista, kytke se pois päältä, irrota sähköverkosta ja lopeta sen käyttäminen. Tämän tuotteen turvallinen käyttäminen ei ole enää mahdollista, jos:

24. tuote tai virtajohto on jollakin tavoin vahingoittunut

25. tuote ei enää toimi
26. se on ollut varastoituna epäsuotuisissa olosuhteissa pitkän aikaa

27. se on vahingoittunut kuljetuksen aikana

28. Ålä koskaan upota pistoketta tai laitetta veteen tai muuhun nesteeseen.

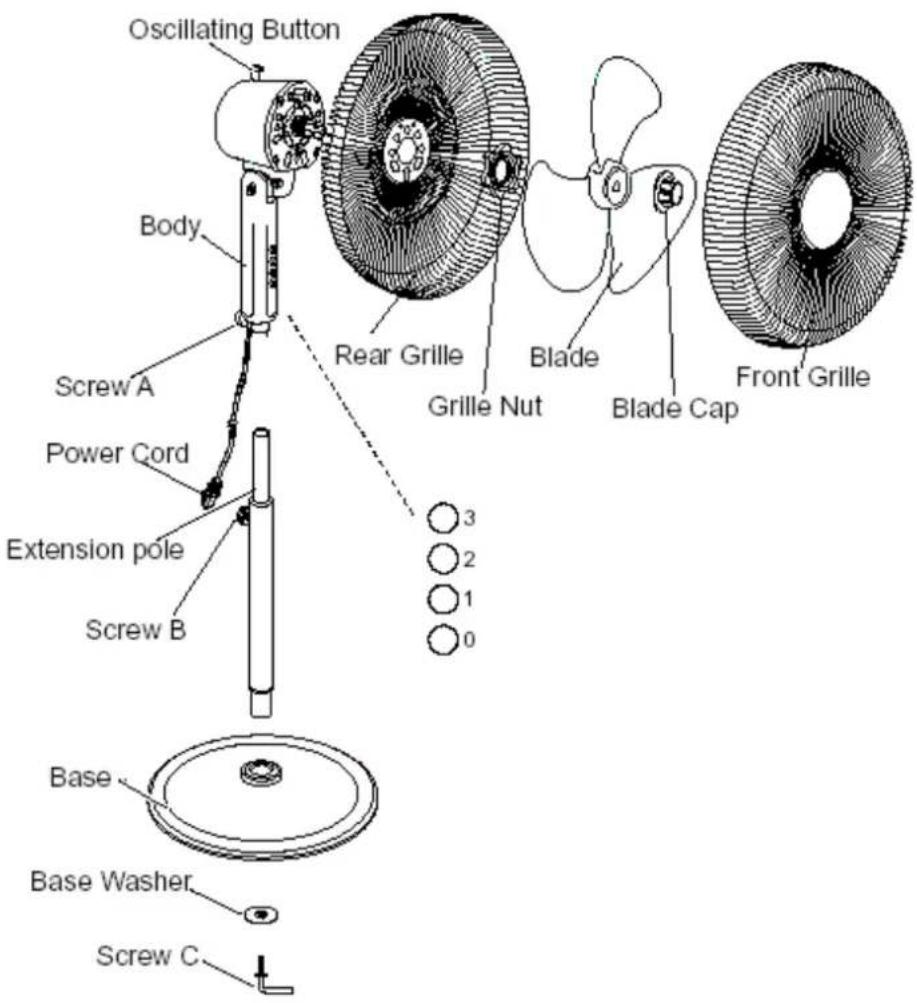

Screw A – Ruuvi A
Grille Nut – Suojaritilän mutteri
Blade Cap – Tuuletussiivekkeen mutteri
Power Cord – Liitosjohto
Extension pole – Korkeudensäätötanko
Screw B – Ruuvi B
Base – Jalusta
Base Washer – Jalustan tiiviste
Screw C – Ruuvi C

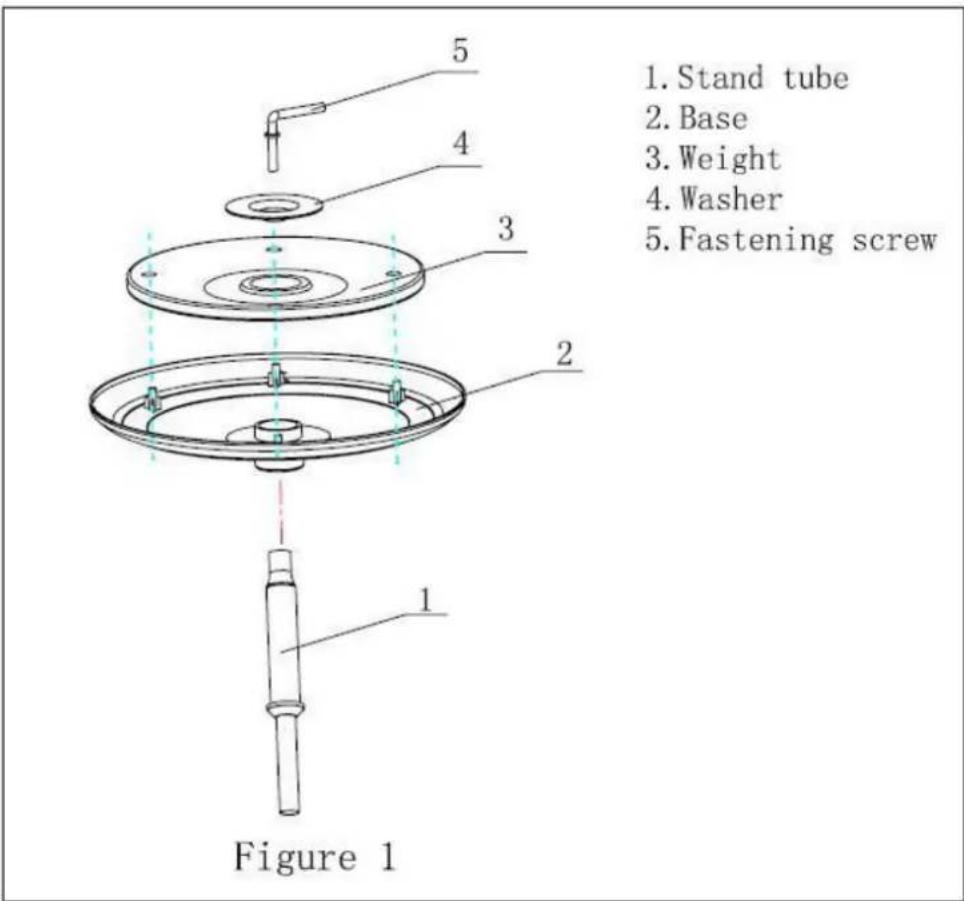

JALUSTAN ASENTAMINENJALUSTAN ASENTAMINEN

(1) Aseta teline

jalustaan.

(2) Aseta tiiviste

jalustan reiän päälle ja

kiristä ruuvi C

huolellisesti

myötäpäivään.

* Poikkileikkaus

jalustasta.

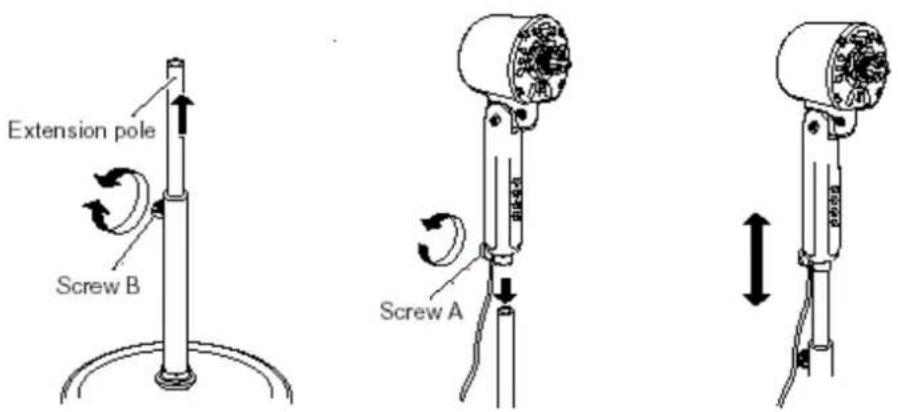

korkeudensäätötankoa.

Kiristä sitten ruuvi B huolellisesti.

telineeseen. Kiristä sitten ruuvi A

huolellisesti.

Kiristä sitten ruuvi B

huolellisesti.

Extension pole - Korkeudensäätötanko

Screw B - Ruuvi B

Screw A - Ruuvi A

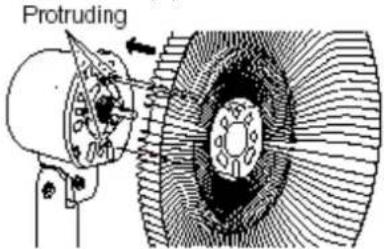

SUOJARITILÄN JA TUULETUSARVEKKKEENAASENNEDSUSSIIVEKKEEN ASENN

(1) Irrota suojaritilän mutteri.

(2) Aseta takaritilä moottorin etupuolelle niin, että ritilän reiät kiinnittyvät moottorissa oleviin tappeihin.

(3) Kiristä suojaritilän mutteri huolellisesti.

Grille Nut – Suojaritilän mutteri

Protruding - Tapit

(4) Aseta tuuletussiiveke moottorin akselille. Kiristä siivekkeen mutteri huolellisesti.

(5) Aseta eturitilä ritilän ympärysrenkaaseen.

TUULETTIMEN KÄYTTÖTUULETTIMEN KÄYTTÖ

- Säädä haluamasi tuulettimen nopeus painamalla tuulettimen nopeudensäätöpainikkeita.

Speed controll – Nopeudensäätöpainikkeet Turn off fan – Tuuletin pois päältä

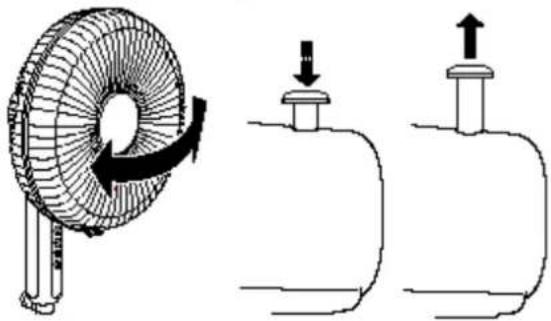

OSKILLOINTIPAINIKE OSKILLOINTIPAINIKE

• Pysäytä tuulettimen kääntyilytoiminto nostamalla oskillointipainike ylös.
• Käynnistä kääntyilytoiminto painamalla oskillointipainike alas.

• Puhdista tuuletin pehmeällä liinalla. Käytä saippuavettä, jos lika on vaikea saada pois.
• Älä käytä bentseeniä tai muita vahvoja puhdistusaineita.

VAROITUSVAROITUS

• Tuuletinta ei pidä käyttää ilman jalustaa tai sivuttain vaaka-asennossa.
• Irrota pistoke ennen laitteen puhdistamista.
• Älä anna öljyn tahrata muoviosia.
• Älä käytä tuuletinta paikoissa, joissa tuulettimen osiin voi joutua öljyä (keittiö tms.). Öljytahrat vaurioittavat ja heikentävät pintaa.
• Jos laitteen liittämisessä verkkovirtaan on ongelmia, älä yritä vaihtaa liitosjohtoa itse, koska se voi olla vaarallista. Vie laite valtuutettuun

huoltoliikkeeseen. Tee samoin, kun on kyse muista vioista.

Valmistaja pidättää oikeuden teknisiin muutoksiin.

Maahantuoja ja valmistuttaja Wilfa.

WEEE–direktiivin mukaan on sähkö– ja elektroniikkajäte kerättävä ja käsiteltävä erillisenä. Jos tämä tuote on joskus tulevaisuudessa hävitettävä, ÄLÄ hävitä sitä talousjätteiden mukana. Toimita tuote sähkö– ja elektroniikkajätteelle tarkoitettuun keräyspisteeseen.

Maahantuonti Suomessa: Maahantuonti Suomessa:

OY Wilfa Suomi Ab

HELSINKI

Puh: [phone]

Keskushuolto Suomessa: Keskushuolto Suomessa:

JUKOPA OY

Arkadiankatu 15

00100 HELSINKI00100 HELSINKI

Puh: [phone]

1 VUODEN TAKUU raaka-aine- ja valmistusvirheille (säästä ostotosite). Mikäli tuotetta käytetään ohjeiden vastaisesti tai huolimattomasti, vastuu syntyvistä esine- ja henkilövahingoista (tuotevahingot) lankeaa tuotteen käyttäjälle.
