BRUKSANVISNING ZOB342X ZANUSSI

Avfallsbehandling av enheten.

Nominell effekt Ledningsavsnittet

maks 1380 W 3 x 0,75 mm²

maks 2300 W 3 x 1 mm²

maks 3680 W 3 x 1,5 mm²

Jordledningen (grønn/gul kabel) må være ca. 2 cm lenger enn den nøytrale- og fase-ledningen (blå og brune kabler).

Säkerhetsinformation	36
Produktbeskrivning	38
Innan maskinen används första gången	39
Daglig användning	39
Tillvalsfunktioner	39

Råd och tips	40
Underhåll och rengöring	44
Om maskinen inte fungerar	45
Installation	46
Miljöskydd	46

Med reservation för ändringar.

Säkerhetsinformation

Läs den här handboken noga före installation:

• För din egen personliga säkerhet och för produktens säkerhet
• Av respekt för miljön
• För korrekt användning av produkten.
  Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.
  Tillverkaren är inte ansvarig om en felaktig installation och användning orsakar skada.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller fysiska skador.
• WARNING: Håll barn och husdjur borta från produkten när luckan är öppen eller när produkten är igång, efter- som den blir het. Det finns risk för skada eller bestående handikapp.
• Om produkten har barnlås eller knapplåsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på produkten.

Allmän säkerhet

• Ändra inte produktens specifikation. Det finns risk för personskada och skada på produkten.
• Lämna inte produkten utan tillsyn under användning.
• Rengör produkten efter varje användningstillfälle.

Installation

- Produkten får bara installeras och anslutas av en behö- rig elektriker. Kontakta ett auktoriserat servicecenter.

Detta för att förhindra konstruktionsskador eller fysisk skada.

• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser).
• Kontrollera att produkten inte är inkopplad på elnätet vid installation.
• Var försiktig när du flyttar produkten. Denna produkt är tung. Använd alltid skyddshandskar. Dra aldrig produkten i handtaget.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Installationen måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• De stötskyddande delarna måste placeras så att de inte kan tas bort utan verktyg.
• Vissa delar av produkten är strömförande. Produkten måste vara placerad mellan paneler, utan något spelrum. Detta förhindrar elektriska stötar eftersom du inte kan röra vid farliga delar av misstag.

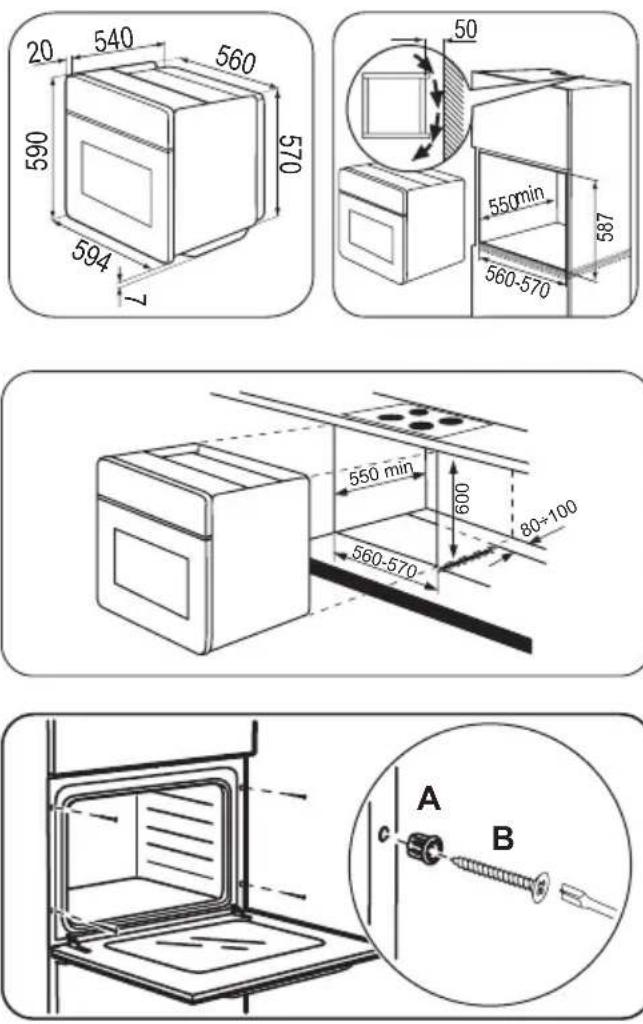

• Före installationen måste du säkerställa att köksskåpets dimensioner är tillräckligt stora för att rymma produkten.

• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

• Minsta avstånd till andra produkter ska beaktas.

• Installera produkten med baksidan och ena sidan nära den högre produkten. Den andra sidan måste vara vänd mot en apparat som har samma höjd.
• Denna produkt kan inte placeras på en sockel.

Elektrisk anslutning

• Produkten måste jordas.
• Kontrollera att elektriska data på typskylten stämmer överens med nätströmmen i huset.
• Information om spänningen finns på typskylten.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• När du ansluter elektriska produkter till eluttag ska du inte låta sladdarna vidröra eller komma i närheten av den varma luckan.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Det finns då risk för brand.
• Byt inte ut nätkabeln. Kontakta ett servicecenter.
• Var försiktig så att nätkontakten eller sladden inte kläms eller skadas bakom produkten.
• Se till att nätkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla loss produkten från uttaget. Dra alltid i stickkontakten, när sådan finns.

Användning

• Denna produkt är konstruerad för användning i hemmet. Produkten får inte användas kommersiellt eller industriellt.
• Använd bara produkten för matlagning i ett hushåll. Detta för att förhindra fysisk skada på person eller ska- da på egendom.
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns då risk för explosion eller brand.
• Produktens insida blir het under användning. Det finns risk att bränna sig. Vidrör inte värmeelementen i produkten. Använd handskar när du sätter in eller tar ut tillbehör eller formar.

• Var försiktig när du tar bort eller installerar tillbehören, för att undvika skada på ugnsemaljen.

• Håll dig på avständ när du öppnar luckan när produkten används. Het ånga kan strömma ut. Det finns då risk att bränna sig.

• Missfärgning av emaljen påverkar inte produktens funktion så det är ingen defekt som har betydelse för garantilagarna.
• För att förhindra skada eller missfärgning på emaljen:

– Ställ inga föremål direkt på produktens botten och täck inte med aluminiumfolie.
– Ställ inte hett vatten direkt i produkten.
- Låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.

• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Tyng inte ner luckan när den är öppen.
• Stäng alltid luckan vid matlagning, även vid grillning.

Underhåll och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det finns även risk att glasen kan spricka.
• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att produktens ytmaterial skadas.
• Använd en djup bakplåt för mycket fuktiga kakor för att förhindra att fruktsaft lämnar fläckar som inte går att ta bort.
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.
• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.
• Om du använder ugnsspray, följ tillverkarens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor.
• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.

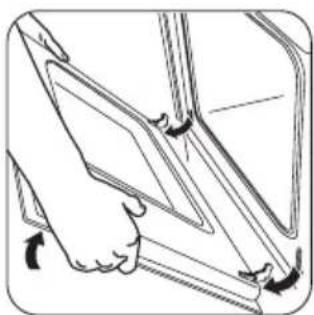

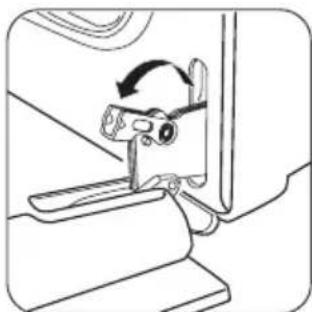

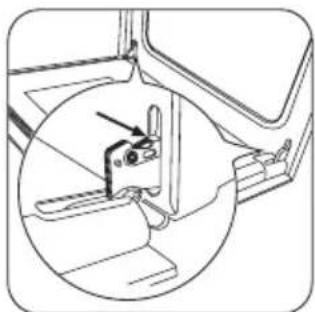

• Var försiktig när du tar bort luckan. Luckan är tung!

- Rengör inte katalytisk emalj (om sådan finns).

Brandrisk

• Öppna luckan försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol. Det finns då risk för brand.
• Låt inte gnistor eller öppna lågor komma nära produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten.

Ugnslampa

• Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.
• Om det blir nödvändigt att byta ut lampan byter du mot en med samma effekt som är specialdesignad för produkter som denna.

- Koppla från produkten från nätet före byte av ugnslampan. Det finns risk för elstöt.

Servicecenter

• Bara en behörig tekniker får reparera eller utföra arbete på produkten. Kontakta ett godkänt servicecenter.
• Använd endast originaldelar vid reparationer och utbyten.

• För att förhindra person- eller materialskada
  – Koppla loss produkten från eluttaget.
• Klipp av nätkabeln och kassera den.
• Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Det finns risk för kvävning.

Produktbeskrivning

Allmän översikt

Ugnstillbehör

• Galler
Till kokkärl, bakformar och stekar.
- Platt bakplåt

1 Kontrollpanel
2 Temperaturdisplay
3 Temperaturvred
4 Vred för ugnsfunktionerna
5 Nätindikator
6 Ventilationsöppningar
7 Grill
8 Ugnsbelysning
9 Fläkt
10 Typskylt

För kakor och småkakor.

• Långpanna

För bakning och stekning eller som uppsamlingsfat för fett.

Innan maskinen används första gången

Varning Se kapitlet "Säkerhetsinformation".

Första rengöring

• Ta bort alla delar från produkten.
• Rengör ugnen innan du använder den första gången

Viktigt Se kapitlet "Underhåll och rengöring".

Förvärmning

1. Ställ in funktionen 📁 och maxtemperatur.

Daglig användning

1. Kör ugnen tom i 45 minuter.
2. Ställ in funktionen 📋 och maxtemperatur.
3. Kör ugnen tom i 15 minuter.
   Detta är till för att bränna av eventuella rester från ugnsy- tan. Tillbehören kan bli hetare än vid normal användning. Under denna period kan ugnen avge en viss lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

Varning Se kapitlet "Säkerhetsinformation".

Aktivera och avaktivera produkten

1. Vrid vredet för ugnsfunktioner till en ugnsfunktion. Strömlampan tänds när produkten är igång.

2. Vrid temperaturvredet till en temperatur. Temperaturdisplayen tänds medan temperaturen i produkten ökar.

3. Avaktivera produkten genom att vrida vredet för ugnsfunktioner och temperaturvredet till av-läget.

Ugnsfunktioner

Ugnsfunktion Tillämpning
	FRÅN-läge Produkten är avstängd.
	Ugnsbelysning Tänds utan någon tillagningsfunktion.
	Över-undervärme	Värmen kommer från både det övre och det undre värmeelementet. För bakning och stekning på en ugnsnivå.
	Varmluft	För att ugnssteka eller tillaga mat som kräver samma tillagningstemperatur, på oli-ka falsnivåer, utan att aromerna blandas.
	Max grill	Värmen kommer från hela grillelementet. För grillning av tunna livsmedel i stora mängder. För rostning av bröd.

Tillvalsfunktioner

Mekaniskt lucklås

Försiktighet Det mekaniska lucklåset ska hållas i vågrätt läge när du ansluter det för att det ska

fungera på rätt sätt.

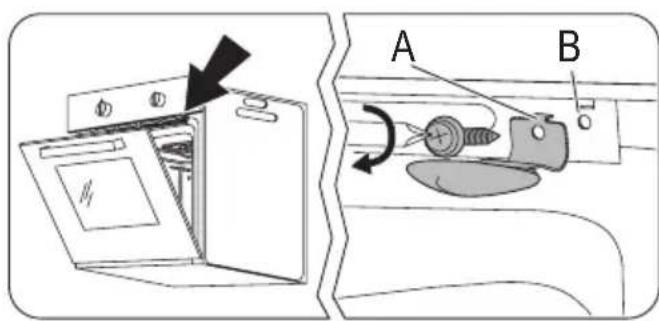

Gör enligt följande för att installera det mekaniska lucklåset:

1 Öppna ugnsluckan. Rikta in lucklåsets övre krök (A) med skåran under kontrollpanelen, på höger sida (B). Fäst den med en skruvmejsel.

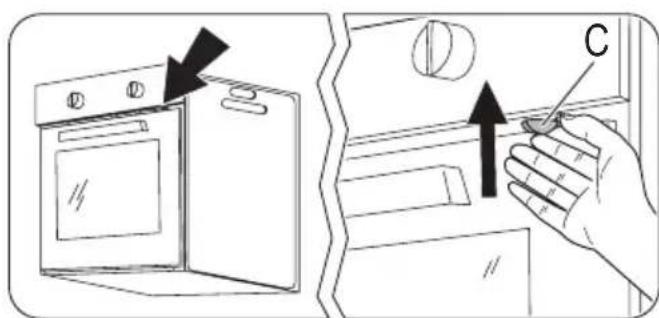

② Du öppnar ugnsluckan med det mekaniska luckläset installerat genom att dra handtaget på det mekaniska dörrlåset uppåt (C).

Råd och tips

Varning Se kapitlet "Säkerhetsinformation".

• Ugnen har fyra nivåer. Räkna nivåerna från botten av produkten.
• Du kan tillaga olika maträtter på två nivåer samtidigt. Placera gallren på nivå 1 och 3.
• Produkten har ett speciellt system som cirkulerar luften och kontinuerligt återanvänder ångan. Detta system gör det möjligt att ångkoka maten och hålla rätterna mjuka inuti och knapriga utanpå. Det minskar tillagningstiden och energikonsumtionen till minsta möjliga.
• Fukt kan kondenseras i produkten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Kylfläkt

När produkten är på, slås fläkten på automatiskt för att hålla produktens ytor svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen svalnat.

Säkerhetstermostat

För att undvika farlig överhettning på grund av felaktig användning av produkten eller defekta komponenter, är ugnen utrustad med en säkerhetstermostat som vid behov kopplar bort strömmen. Ugnen sätts automatiskt på igen när temperaturen sjunker.

Baka kakor

• Den bästa temperaturen för att baka kakor är mellan 150 och 200 °C.
• Förvärm ugnen i cirka 10 minuter före bakningen.
• Öppna inte ugnsluckan innan 3/4 av den inställda bakningstiden har gått.
• Om du använder två bakplåtar samtidigt, se till att en nivå är tom mellan dem.

Tillagning av kött och fisk

• Tillaga inte köttstycken som väger mindre än 1 kg. Tillagning av för små mängder gör att köttet blir för torrt.
• Ställ in temperaturen på mellan 200 °C - 250 °C för att hålla rött kött välstekt på utsidan och saftigt på insidan.
• Ställ in temperaturen på mellan 150 °C - 175 °C för vitt kött, fågel och fisk.
• Använd en långpanna för mycket fet mat för att skydda ugnen mot fläckar som annars kan bli permanenta.
• Låt köttet ligga i cirka 15 minuter innan du skär upp det så att inte köttsaften sipprar ut.

- Häll i lite vatten i långpannan för att undvika att det bildas för mycket rök i ugnen under stekningen. Häll i lite

vatten varje gång det torkat upp för att förhindra att röken kondenseras.

Tabell för bakning och stekning
KAKOR

MATRÄTT	Över-undervärme Varmluft				Tillagnings-tid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Bakverk i formar 2 170 2 (1 och			3)	165 45-60 I kakform
Mördeg 2 170 2 (1 och			3)	160 24-34 I kakform
Cheese cake	1	170	2	165	60-80	I kakform, 26 cm
Äppelkaka (äppel-paj)	1 170 2 (1 och		3)	160 100-120 2 kakformar på 20 cm placerade på gallret
Strudel	2	175	2	150	60-80	På bakplåt
Syltkaka 2 170 2 (1 och			3)	160 30-40 I kakform, 26 cm
Fruktkaka	2	170	2	155	60-70	I kakform, 26 cm
Sockerkaka (fettfri sockerkaka)	2 170 2 160 35-45 I kakform, 26 cm
Julkaka/fruktkaka	2	170	2	160	50-60	I kakform, 20 cm
Plommonkaka	2	170	2	165	50-60	I brödform 1)
Småkakor	3	170	3 (1 och 3)	165 20-30		På platt bakplåt
Kex/skorpor	3	150	3 (1 och 3)	140 20-30		På platt bakplåt 1)
Maränger	3	100	3	115	90-120	På platt bakplåt
Bullar	3	190	3	180	15-20	På platt bakplåt 1)
Petit-chou	3	190	3 (1 och 3)	180 25-35		På platt bakplåt 1)
Mördegskakor	3	180	2	170	45-70	I kakform, 20 cm
Viktoriakaka	1 eller 2	180	2	170	40-55	Vänster + höger i kakform, 20 cm

1) Förvärm i 10 minuter.

BRÖD OCH PIZZA

MATRÄTT	Över-undervärme Varmluft				Tillagnings-tid [min]	Anmärkning
	Nivå	Temp[°C]	Nivå	Temp[°C]
Franskbröd 1 190 1 195 60-70						1-2 bröd, 500 g ett bröd 1)
Rågbröd	1	190	1	190	30-45	I brödform
Småfranska 2 190 2 (1 och			3)	180 25-40		6-8 bullar på platt bakplåt 1)
Pizza 1 190 1 190 20-30						I djup långpanna 1)
Scones 3 200 2 190 10~20						På platt bakplåt 1)

1) Förvärm i 10 minuter.

SUFFLÉER

MATRÄTT	Över-undervärme Varmluft				Tillagnings-tid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Pastagratäng	2	180	2	180	40-50	I form
Grönsaksgratäng	2	200	2	200	45-60	I form
Quiche	1	190	1	190	40-50	I form
Lasagne	2	200	2	200	25-40	I form
Cannelloni	2	200	2	200	25-40	I form
Yorkshire-pudding	2	220	2	210	20-30	6 puddingformar 1)

1) Förvärm i 10 minuter.

KÖTT

MATRÄTT	Över-undervärme		Varmluft		Tillagnings-tid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Nötkött	2	200	2	190	50-70	På galler och i djup långpanna
Fläsk	2	180	2	180	90-120	På galler och i djup långpanna
Kalv	2	190	2	175	90-120	På galler och i djup långpanna
Rostbiff, lättstekt	2	210	2	200	44-50	På galler och i djup långpanna
Engelsk rostbiff, medium	2	210	2	200	51-55	På galler och i djup långpanna
Rostbiff, genom-stekt	2	210	2	200	55-60	På galler och i djup långpanna
Fläskbog	2	180	2	170	120-150	I djup långpanna
MATRÄTT	Över-undervärme Varmluft				Tillagnings-tid [min]	Anmärkning
	Nivå	Temp[°C]	Nivå	Temp[°C]
Fläsklägg	2	180	2	160	100-120	2 stycken i djup långpanna
Lamm 2 190 2 190 110-130 Ben
Kyckling	2	200	2	200	70-85	Hel i djup långpanna
Kalkon	1	180	1	160	210-240	Hel i djup långpanna
Anka	2	175	2	160	120-150	Hel i djup långpanna
Gås	1	175	1	160	150-200	Hel i djup långpanna
Kanin	2	190	2	175	60-80	Skuren i bitar
Hare	2	190	2	175	150-200	Skuren i bitar
Fasan	2	190	2	175	90-120	Hel i djup långpanna

FISK

MATRÄTT	Över-undervärme Varmluft				Tillagnings-tid [min]	Anmärkning
	Nivå	Temp[°C]	Nivå	Temp[°C]
Forell/havsbrax	2	190	2 (1 och3)	175 40-55		3–4 fiskar
Tonfisk/lax	2	190	2 (1 och3)	175 35-60		4–6 filéer

Grillning

Förvärm ugnen tom i 10 minuter före tillagning.

MATRÄTT	Mängd Grillning		Nivå	Temperatur(°C)	Tillagningstid i minuter1:a sidan 2:a sidan
	Antal g
Filébiffar	4	800	3	250	12-15	12-14
Biffar	4	600	3	250	10-12	6-8
Korv	8	/	3	250	12-15	10-12
Fläskkotletter	4	600	3	250	12-16	12-14
Kyckling (halvor)	2	1000	3	250	30-35	25-30
Kebab	4	/	3	250	10-15	10-12
Kycklingbröst	4	400	3	250	12-15	12-14
Hamburgare	6	600	3	250	20-30
Fiskfilé	4	400	3	250	12-14	10-12
Mängd GrillningMATRÄTT Antal g			Nivå	Temperatur(°C)	Tillagningstid i minuter1:a sidan 2:a sidan
Varma smörgåsar	4–6	/	3	250	5–7	/
Rostat bröd	4–6	/	3	250	2–4	2-3

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de

Underhåll och rengöring

innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

Varning Se kapitlet "Säkerhetsinformation".

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugnsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp. Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter efter- som de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Rengöring av dörrtätningarna

• Kontrollera dörrtätningen regelbundet. Dörrtätningen sitter runt ramen på ugnshålet. Använd inte produkten om dörrtätningen är skadad. Kontakta ett servicecenter.
• Se den allmänna informationen om rengöring för information om rengöring av dörrtätningen.

Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

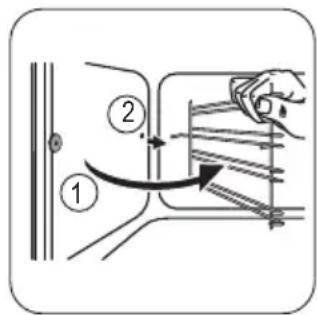

Borttagning av ugnsstegarna

① Ta tag i den främre de- len av skenan och dra ut den från ugnssidan.

2 Ta tag i den bakre de- len av skenan och dra ut den från ugnssidan och ta bort den.

Sätta i ugnsstegar

Sätt i ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar ska peka framåt.

Ugnsbelysning

Varning Var försiktig när du byter ugnslampan. Det finns risk för stöt.

Innan du byter ut ugnslampan:

• Stäng av ugnen.
• Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Sätt en handduk på ugnens botten för att undvika att skada ugnsbelysningen och lampglaset.

1. Vrid lampglaset moturs för att ta bort det.

2. Rengör lampglaset.

3. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.

För att lättare kunna rengöra ugnsutrymmet kan ugnsluckan tas bort.

① Öppna luckan helt och hållet i de två gångjärnen.

2 Lyft upp och vrid spa-karna på de två gångjär-nen.

3 Stäng ugnsluckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från dess plats. Lägg luckan på en mjuk filt på ett stabilt underlag.

Rengör ugnsluckan med vatten och lite diskmedel. Torka ugnsluckan noggrant.

Sätt tillbaka ugnsluckan när rengöringen är klar. Följ stegen ovan i motsatt ordning för att sätta fast ugnsluckan.

Om maskinen inte fungerar

Varning Se kapitlet "Säkerhetsinformation".

Problem Möjlig orsak Lösning
Produkten värms inte upp. Produkten är avstängd. Aktivera produkten. Se "Daglig an-vändning".
Produkten värms inte upp. Säkringen i säkringsskåpet har löst ut.		Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnsbelysningen tänds inte.	Glödlampan är trasig.	Byt ut ugnslampan.
Ånga och kondens avsätts på maten och i produkten.	Maten har fått stå kvar för länge i produkten.	Låt inte maten stå kvar i produkten längre än 15-20 minuter efter att den är färdiglagad.

Kontakta försäljaren eller servicecentret om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på den yttre kanten av produktens innanmäte.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (Mod.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Varning Se kapitlet "Säkerhetsinformation".

Inbyggnad

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För

Elektrisk installation

Varning Endast en behörig och kompetent person får utföra den elektriska installationen.

Tillverkaren frånsäger sig allt ansvar om du inte följer föreskrifterna i avsnittet "Säkerhetsinformation".

Denna produkt levereras med stickkontakt och nätkabel.

Sladden

Tillämpliga sladdtyper för installation eller utbyte: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

För sladdelen, se total effekt (på typskylten) och tabellen:

Total effekt Sladdel

max. 1 380 W 3 x 0,75 mm²

max. 2 300 W 3 x 1 mm²

max. 3 680 W 3 x 1,5 mm²

Jordkabeln (grön/gul kabel) måste vara två cm längre än fas- och neutralkablarna (blåa och bruna kablar).

ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart Plastdelar är märkta med internationella förkortningar som t.ex. PE, PS. Kassera materialet i lämplig container på en återvinningsstation.
