WFG 22 - Vinkällare VESTFROST - Gratis bruksanvisning och manual

Produkttyp	Vinkylare / Vinskåp
Märke	Vestfrost
Modell	WFG 22
Spänning	220-240 V ~ 50 Hz
Säkring	10-13 A
Temperaturområde	+5 °C till +20 °C
Standardtemperatur	+12 °C
Kapacitet	Max. 24 Bordeaux-flaskor
Max hyllbelastning	10 kg per hylla
Klimatklass	SN, N, ST, T (varierar med omgivningstemperatur)
Köldmedium	Kolväte (brandfarligt, typ på märkplåten)
Belysning	LED (Klass 1 LED-produkt)
Avfrostningssystem	Automatisk (självavdunstning)
Dörrgångjärn	Vändbart (höger eller vänster)
Dörrlås	Ja (med nycklar)
Installation	Inbyggd eller fristående
Rengöring	Varmt vatten med mild diskmedel; mjuk trasa
Säkerhetsfunktioner	Barnlås (nycklar), varningar för brandfarligt köldmedium, dörrlarm
Ursprungsland	Danmark
Godkännanden	Lågspänningsdirektiv 2014/35/EU, EMC 2014/30/EU

Vanliga frågor - WFG 22 VESTFROST

Hur ställer jag in temperaturen?

Tryck på upp- eller nedåtpilen för att justera temperaturen. Området är +5°C till +20°C. Standardinställningen är +12°C. För att se aktuell temperatur, håll ned upp/ner-knappen i 3 sekunder.

Vad gör jag om dörrlarmet ljuder?

Dörrlarmet aktiveras om dörren varit öppen i mer än 5 minuter. Stäng bara dörren för att stoppa larmet.

Hur rengör jag vinkylaren?

Koppla ur apparaten. Rengör insidan med varmt vatten (max 65°C) och ett milt diskmedel. Använd en mjuk trasa. Skölj med rent vatten och torka noggrant. Rengör avfrostningsvattnets avlopp regelbundet med en piprensare och några droppar desinfektionsmedel.

Hur fungerar automatisk avfrostning?

Vinkylaren avfrostar automatiskt. Avfrostningsvattnet rinner genom ett rör till en bricka ovanför kompressorn, där det avdunstar. Avfrostningsvattnets bricka bör rengöras periodiskt. Se till att avloppshålet på den bakre insidan hålls fritt.

Kan jag byta dörrgångjärnssida?

Ja, dörren är vändbar. Följ instruktionerna i manualen: ta bort topphänget, dörrbrytaren, monteringsplattan och bottenhänget, montera sedan på motsatt sida. Dörren kan roteras 180°.

Vad händer vid strömavbrott?

Vinkylaren kommer ihåg tidigare temperaturinställningar. När strömmen återkommer återgår den till samma inställning. Om enheten stängs av, vänta 3-5 minuter innan du startar om för att undvika kompressorskador.

Hur håller jag LED-lampan tänd kontinuerligt?

Håll ned LAMP-KNAPPEN i 5 sekunder tills LP visas i displayen. Lampan förblir tänd tills den stängs av manuellt. För att återgå till energisparläge (lampan släcks efter 10 minuter med stängd dörr), håll ned igen tills LF visas.

Vilken är maxbelastningen per hylla?

Varje hylla klarar en maxbelastning på 10 kg. Överbelasta inte hyllorna för att förhindra skador eller personskador. Höga vinflaskor kan förvaras tvärs över på de övre hyllorna, men inte på bottenhyllan.

Vilka säkerhetsföreskrifter bör jag följa?

Apparaten använder brandfarligt köldmedium (kolväte). Skada inte köldmediesystemet. Hålla ventilationsöppningar fria. Använd inte elektriska apparater inne i kylaren. Övervaka barn från 8 år och personer med nedsatt förmåga. Förvara nycklar utom räckhåll för barn.

Hur får jag tag i reservdelar?

Vid beställning av reservdelar, ange typ, serienummer och produktnummer från märkplåten. Kontakta en godkänd serviceverkstad. Obehöriga reparationer ogiltigförklarar garantin.

BRUKSANVISNING WFG 22 VESTFROST

Sådan ordnes det nederste sikringsbeslag.

Eftersom kylmediet, som an- vänds i enheten, är en brännbar gastyp är det viktigt att säkerstäl- la att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där en-heten installeras ska ha en volym på 1 m³ per 8 g kylmedie med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedie i enheten anges på typskylten.

WARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

WARNING:

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

WARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

WARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

WARNING:

Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mentala förmågor eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner anglen-de användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

WARNING:

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på

erfarenhet och kunskap, om de övervakas eller får instruktioner anglende användning av apparaten på ett säkert sätt och forstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll, får inte utföras av barn utan tillsyn.

WARNING:

Barn får inte använda apparaten som leksaker.

WARNING:

Rengöring och underhåll får inte utföras av barn, med mindre är de över 8 år och är under övervakning.

WARNING:

Förvara inga explosiva ämnen såsom erosolburkar med en brandfarlig drivgas i denna apparat.

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

• Använd inte fler-uttag eller förlängningsladd.
• Dra ur stickproppen ur stickkontakten innan reparation eller rengöring av enheten.
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig vaporisatorplåt och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.
• Denna produkt är enbart avsedd att användas för förvaring av vin
• Förvara vin i förslutna flaskor;
• Överbelasta inte vinkylaren;
• Öppna inte dörren såvida det inte är nödvändigt;
• Täck inte hyllorna med aluminiumfolie eller något annat material som kan förhindra luftcirkulation;
• Om vinkylaren förvaras utan användning under en längre period föreslår vi att du efter noggrann rengöring lämnar dörren på glänt så att luft kan cirkulera inuti vinkylaren och därmed bildande av kondens, mögel och lukter undviks.

Innehåll

Varning 2

Före användning ....4

Tekniska data ....5

Reducerad energiförbrukning vid användningen ....5

Användning och installation....6

Vändbar dörr 9

Manövrering och funktion ....12

Avfrostning, rengöring och underhåll .....14

Felsökningslista 15

Garanti, reservdelar och service ....16

Bortskaffning 17

Före användning

Före användning: Kontrollera att skåpet inte är skadat. Transportskador skall anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Fjern emballagen. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i min. 1 timmar utan ström. Annars kan du skada kompressorn.

Ljuskälla som kan bytas ut av en specialist

Kontrollanordning som kan bytas ut av en specialist

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar Kylskåpet är avsett för anslutning till växel-ström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via en korrekt installerad jordat uttag. Uttaget måste skyddas med en 10 -13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inne i enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur.
2) Med högre börvärdesinställning på termostaten.
3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

Användning och installation

Placering

Av säkerhetsmässiga och driftsmässiga skäl får enheten inte placeras utomhus. Ställ enheten på ett plant underlag i ett torrt och väl ventilerat utrymme (max 75% relativ luftfuktighet). Placera inte enheten nära värmekällor så som spisar eller radiatorer och undvik att utsätta den för direkt solljus eller värme från annan värmekälla.

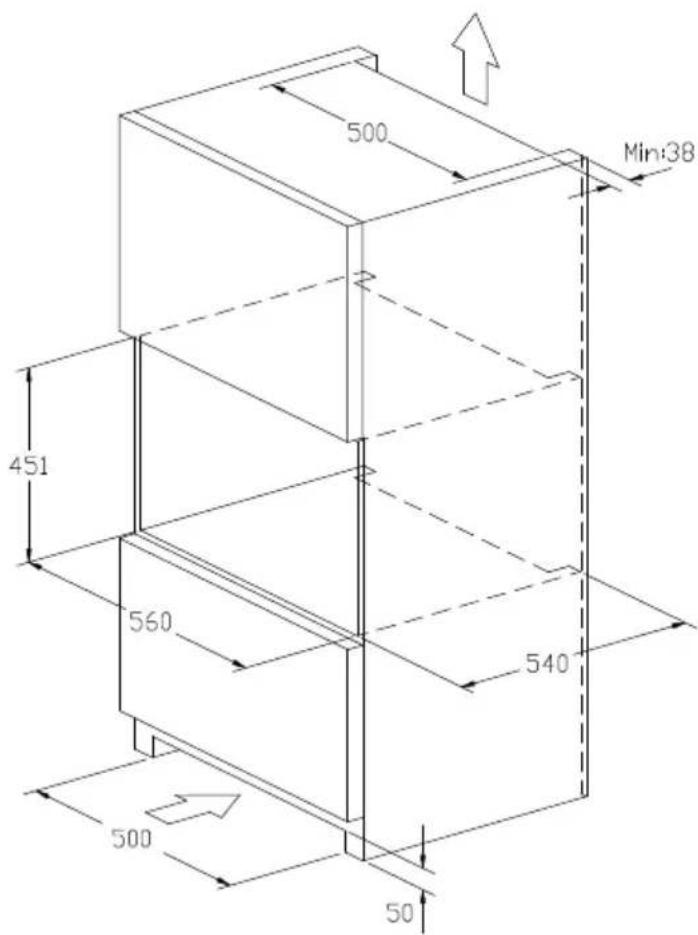

Installation

Enheten byggas in i ett kökselement.

Ventilation

Det är viktigt att enheten får tillräcklig ventilation och att luftcirkulationen över, under och runt enheten sker obehindrat. Figurerna nedan visar hur man säkerställer nödvändig cirkulation runt enheten.

Rumstemperaturen

Klimatklassen står på typskylten. Den anger inom vilka rumstemperaturer enheten fung- erar optimalt.

Klimatklass Tillåten temperatur
SN +10 °C till +32 °C	°C
N +16 °C till +32 °C	°C
ST +16 °C till +38 °C	°C
T +16 °C till +43 °C	°C

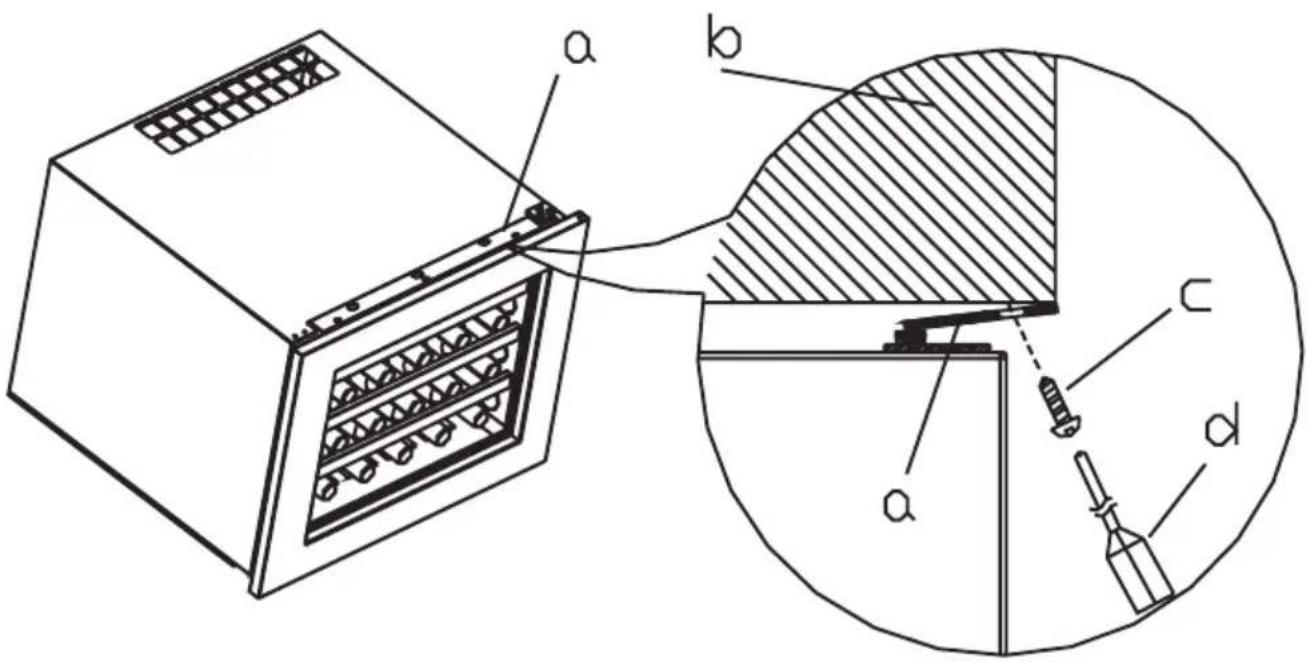

1. Säkerhetsbeslaget (a) måste fästas när apparaten placeras i det inbyggda skåpet. (b)
2. Fäst tre skruvar (c) genom säkerhetsbeslaget (a) med en skruvmejsel (d) och direkt i skåpet (b), figurerna på denna sida visar hur.

a. Säkerhetsbeslag
b. Inbyggt skåp
c. Skruv
d. Skruvmejsel

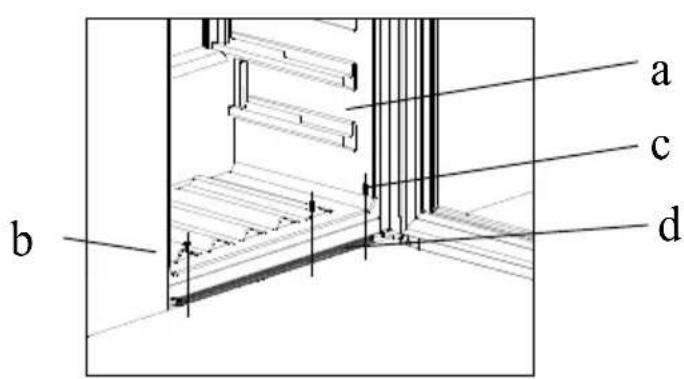

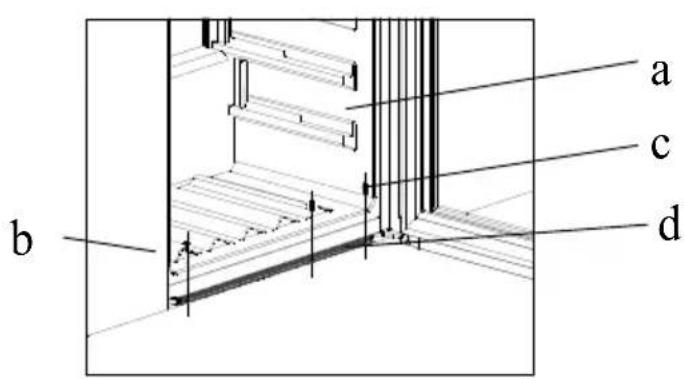

Så här fäster du det nedre sä- kerhetsbeslaget

1. Fäst skruvarna (c) genom det nedre säkerhetsbeslaget med en skruvmejsel.

2. Se sidan 9 hur du fäster det övre säkerhetsbeslaget

3. Montera vinkylaren (a) i skåpet (b) i rätt läge.

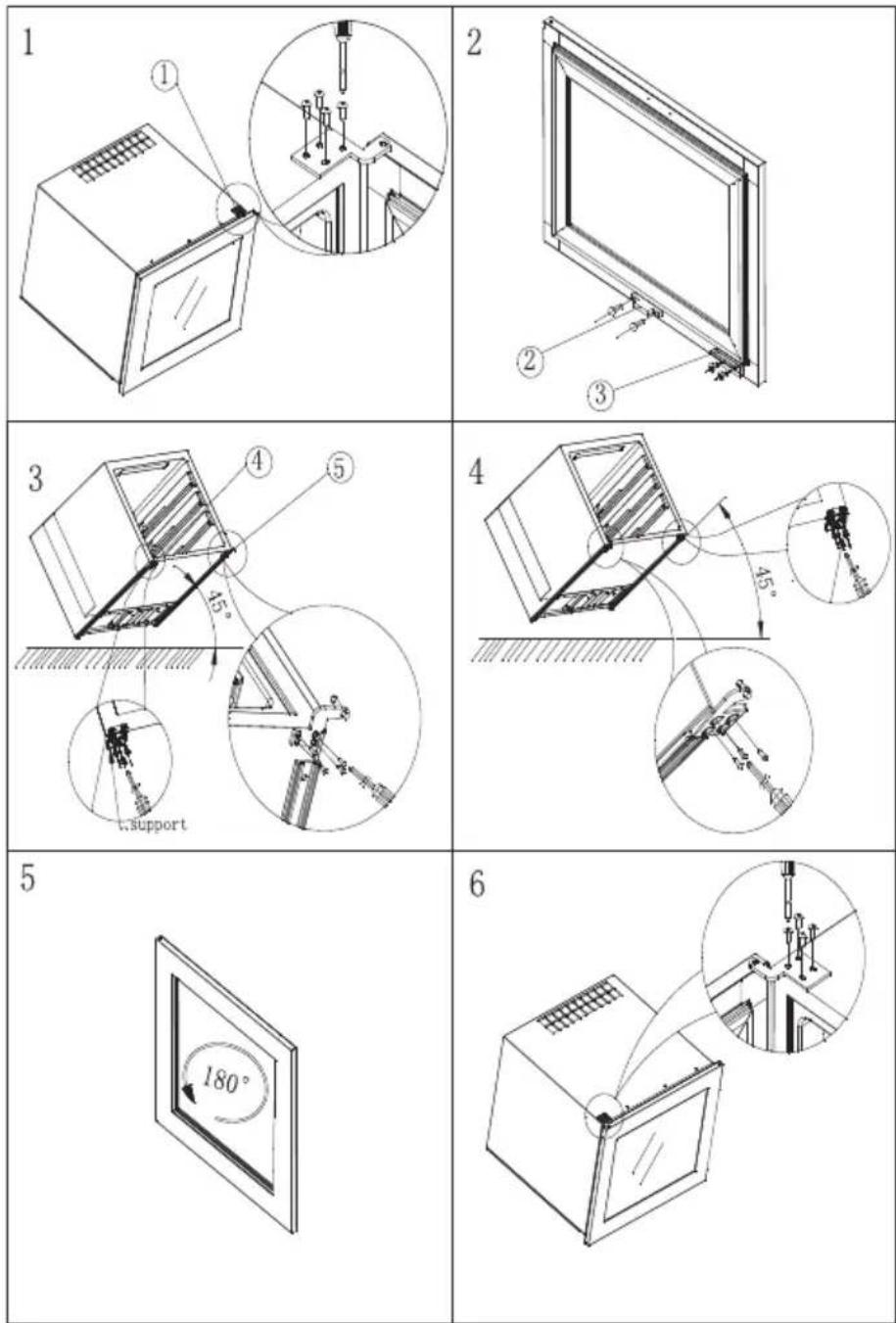

Vändbar dörr

Dörrens öppningsriktning går att ändra, men enheten levereras med högerhängd dörr. Följ instruktionerna nedan för att ändra till vänsterhängd dörr.

(1) Övre gångjärn (2) Ljusbrytare (3) Motplatta (4) Stöd (5) Nedre gångjärn

Flytta enheten och placera skåpet på en matta med cirka 2 dm upphöjning för att ge plats åt dörren, eftersom dörren är större än själva skåpet.

1. Rotera dörren 180 grader (fig. 5).

2. Skruva fast det övre gångjärnet (5) med skruvarna överst till vänster på skåpet och räta upp dörren efter skåpet (fig.

3. Öppna dörren 90 grader. Skruva ur de 4 skruvarna och det övre gångjärnet (1) överst till höger på skåpet. Avlägsna dörren från skåpet och placera den på ett säkert ställe (fig.1).

4. Avlägsna ljusbrytaren (2) genom att skruva ur de 2 skruvarna från mitten på dörrens nederkant och skruva sedan fast brytaren (2) med de 2 skruvarna mitt på dörrens överkant (fig. 2).
5. Avlägsna motplattan (3) genom att skruva ur skruvarna från dörrens nedre högerkant och fäst sedan plattan med skruvarna i dörrens övre högerkant (fig. 2).
6. Luta vinkylen 45 grader, skruva ur skruvarna och det nedre gångjärnet (5) nederst till höger på skåpet. Skruva ur skruvarna och stödet (4) nederst till vänster på skåpet och skruva fast stödet (4) nederst till höger på skåpet (fig. 3/4).
7. Skruva fast det övre gångjärnet (1) nederst till vänster på dörren (fig. 4).

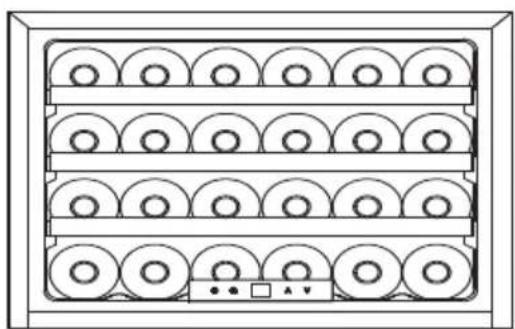

Hyllor

För att inte skada packningen på dörren är det väldigt viktigt att öppna dörren helt in- nan du drar ut hyllorna.

Hyllorna ska lutas en aning innan de tas ut eller sätts in, se bilden till höger.

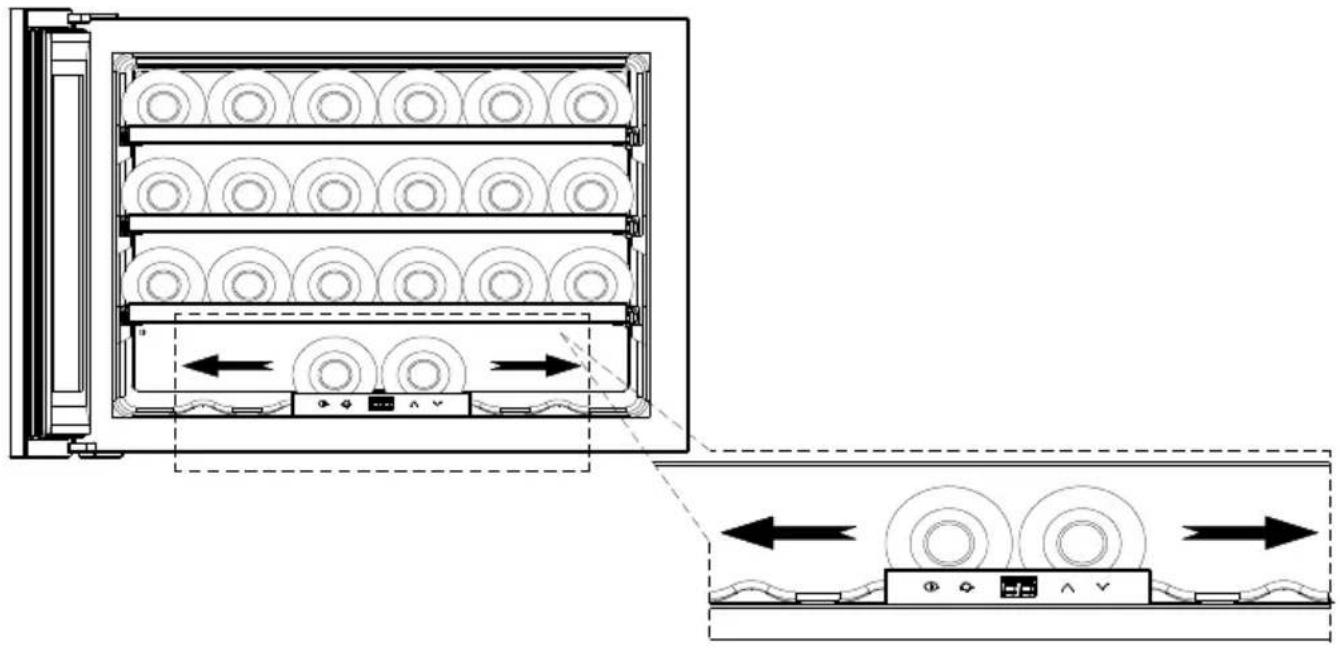

För enkel åtkomst till det innehåll som förvaras måste du dra ut hyllorna ungefär 1/3 ur skenans fack. Trähyllorna är konstruerade med konkava spår så att långa vinflaskor kan förvaras på tvären.

Max 24 Bordeaux-flaskor

Förvara inga flaskor på tvären på bottenhyllan! Annars kan flaskor ramla ut när apparatens dörr öppnas, och detta kan orsaka person- eller materialskador.

Manövrering och funktion

88°Temperaturdisplay.

Visar den inställda temperaturen.

Pilknapp upp.

Används för att öka temperaturen med 1 °C.

Pilknapp ned.

Används för att sänka temperaturen med 1 °C..

Ljusknapp.

Sätter på/stänger av innerljustet.

(Tryck på denna knapp en gång så tänds ljuset, och ljuset styrs inte av dörren. Tryck på denna knapp en gång till så släcks ljuset, och ljuset styrs av dörren.)

OBS! Det tar 3 sekunder för LED-lampan att släckas helt när du stänger av ljuset.

Knapp på/av

Sätter på/stänger av denna apparat. (Tryck på denna knapp en gång så sätts strömmen på. Tryck på denna knapp igen under 3 sekunder så stängs strömmen av.)

Ställa in temperaturreglagen

• Temperaturintervallet är +5 till +20 °C
• Den accepterade temperaturinställningen är +12 °C

När systemet startas visas den inställda temperaturen. Tryck en gång på knappen

eller så ökas eller sänks temperatu- ren med 1 °C. När temperaturinställningen når den övre gränsen 20 °C och den nedre gränsen 5 °C kan temperaturen inte längre ökas respektive sänkas.

Om du vill veta den faktiska temperaturen ska du trycka upp eller ned i 3 sekunder, så visar displayen den faktiska temperaturen. Efter 5 sekunder återgår den till att visa den inställda temperaturen.

Larm

Om temperaturen är högre än 23 °C visas "HI" på displayen och larmet ljuder efter en timme – orsaken måste kontrolleras. Om temperaturen är lägre än 0 °C visas "LO" på displayen och larmsignalen ljuder samtidigt som felindikatorn tänds.

Dörrlarm

När dörren har varit öppen i mer än 5 minuter aktiveras dörrlarmet.

Strömavbrott

Vid ett strömavbrott kan vinkylaren komma ihåg de tidigare temperaturinställningarna, och när strömmen återkommer återgår kylarens temperatur till samma inställning som innan strömmen försvann.

LED-lampa

För att sänka energiförbrukningen släcks LED-lampan automatiskt när dörren stängs. Om du vill att LED-lampan är på hela tiden är det också möjligt. Håll knappen "LIGHT" intryckt i 5 sekunder – displayen visar då "LP". Efter 4 sekunder återgår displayen till sin normala visning och lampan är tänd tills den släcks manuellt.

Om du vill avbryta detta och spara energi (rekommenderas) ska du hålla knappen "LIGHT" intryckt i 5 sekunder – då visar displayen "LF". Efter 4 sekunder återgår displayen till sin normala visning och lampan släcks automatiskt efter 10 minuter. (Om vinkylaren är utrustad med dörrbryta- ren är lampan tänd när dörren är öppen och släckt när dörren är stängd.)

OBS!

Om apparaten kopplas loss från strömmen, om strömmen går eller apparaten stängs av, måste du vänta 3–5 minuter innan du startar om apparaten. Om du försöker starta om den innan denna tid startar den inte.

När du använder vinkylaren för första gången eller startar om vinkylaren efter att den har varit avstängd en längre tid, kan det skilja några grader mellan den temperatur du valt och den som visas på LED-displayen. Detta är normalt och beror på aktiveringstidens längd. När vinkylaren har varit igång i några timmar återgår allt till det normala.

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvållösning (max. 65 °C). Använd inte ren-göringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöver-panelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspäddet med vatten, som ska droppas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man för rengöring under enheten

Felsökningslista

Fel Möjlig orsak Lösning
Skåpet fungerar inte.	Skåpet är avstängt.Strömavbrott. Säkringen har gått.Kylen är inte korrekt inkopplad.	Tryck på på/av-knappen.Kontrollera att strömmen är ansluten. Säkringen ska vara påslagen.
Det samlas vatten i botten av kylen.	Avloppsröret är igentäppt. Rensa avloppsröret och av-loppshålet på bakväggen.
Vibrationer och oljud.	Skåpet står snett.Skåpet lutar mot andra element.Behållare eller flaskor rör vid varandra i skåpet.	Ställ in kylen med ett vattenpass.Flytta kylen bort från andra ele-ment eller anordningar som står i direkt anslutning till kylen.Kontrollera avståndet mellan flaskor och/eller behållare.
Kompressorn kör konstant.	Hög rumstemperatur. Kontrollera att ventilationen är bra.
Vinkylaren är inte tillräckligt kall.	Kontrollera temperaturinställningen.Dörren öppnas för ofta.Dörren är inte helt stängd.Dörrens packning tätar inte ordentligt.	Ställ in den önskade temperatu-ren.Håll dörren stängd en längre tid.Stäng dörren.Justera dörren.

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställande.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgård av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar pga. t.ex. trasig säkring eller felaktig hante-ring kommer kostnaden för serviceassistan-sen att debiteras ägaren.

Reservdelar

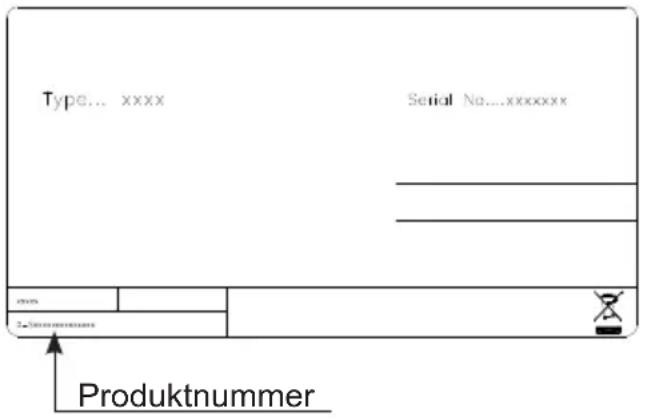

Vid beställning av reservdelar ska modell, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger blandad teknisk information inklusive modell och serienummer.

Bortskaffning

Information för användare om hopsam- ling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produk ter, förpacningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Advarsel

Når systemet när den angitte temperaturen.

SE Rätt till ändringar förbehålls.
