BRUKSANVISNING DC3500TWL ELECTROLUX

indsamlinger, eller hos kommunen, eller på kommercielle genbrugscentre.

SISÄLTÖ

1. TURVALLISUUSTIEDOT.... 15
2. TURVALLISUUSOHJEET 17
3. LAITTEEN KUVAUS....18
4. ASENNUS.... 18
5. KÄYTTÖPANEELI....22
6. VIHJEITÄ JA NEUVOJA....22
7. HOITO JA PUHDISTUS.... 23
8. TEKNISET TIEDOT....23
9. VIANMÄÄRITYS....24

SINUN PARHAAKSESI

Fare for personskade eller skade på produktet.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av maskinen. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

Läs igenom säkerhetsanvisningarna.

1.1 Säkerhet för barn och handikappade

WARNING!

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

WARNING!

Produkten är endast avsedd för att torka textilier som tvättats i vatten

FÖRSIKTIGHET!

För att undvika fara på grund av oavsiktlig återställning om en säkring har gått, får denna produkt inte användas med en extern kopplingsanordning som en timer, eller anslutas till en krets som regelbundet slås på och av.

- Ändra inte produktens specifikationer.

- Under inga omständigheter får luftintaget överst på torkskåpet täckas.

- Anslut stickkontakten till eluttaget endast i slutet av installationen. Se till att stickkontakten är åtkomlig efter installation.

- Se till att du har god ventilation i rummet för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Utloppsluften får inte ledas ut i ett varmluftsrör som leder ut ångor från produkter som förbränner gas eller andra bränslen.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.

- Överskrid inte den angivna maximala tvättmängden på 4 kg (se avsnittet "Teknisk data").

- Använd inte produkten om objekt har blivit nedsmutsade med kemikalier.

- Plagg som har fläckar av matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas i varmt vatten med extra mycket tvättmedel innan de torkas i torkskåpet.

- Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med gummiinlägg och kläder eller kuddar med skumgummifyllning i torkskåpet.

• Sköljmedel och liknande produkter skall användas enligt tillverkarens anvisningar.
• Ta bort alla föremål från produkten som kan fatta eld, såsom tändare eller tändstickor.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Produkten måste fästas i väggen bakom för att förhindra att den tippar framåt. Om detta inte görs gäller inte garantin.
• Installera eller använd inte apparaten där det finns risk för frost eller där den utsätts för värme (t.ex. direkt solljus, fukt och dammiga platser).
• Rummet eller platsen där den ska installeras måste vara väl ventilerat.
• Använd ett vattenpass för att kontrollera att produkten står helt vägrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

- Använd inte grenuttag eller förlängningssladdar.

- Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

- Ta inte i anslutningssladden eller stickkontakten med våta händer.

• Endast Storbritannien och Irland. Denna produkt är utrustad med en 13 A nätkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring användas.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

2.3 Användning

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Denna produkt är endast avsedd för hushållsbruk.
• Torka inte genomblöta plagg i torkskåpet.

2.4 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Avyttring

WARNING!

Risk för kvävning eller skador.

- Koppla loss produkten från eluttaget.

www.electrolux.com42

• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren (om den finns) för att förhindra att barn eller husdjur blir instängda i torkskåpet.

- Kassera produkten i enlighet med lokala föreskrifter för avyttring från WEEE (Waste Electrical and Electronic Equipment).

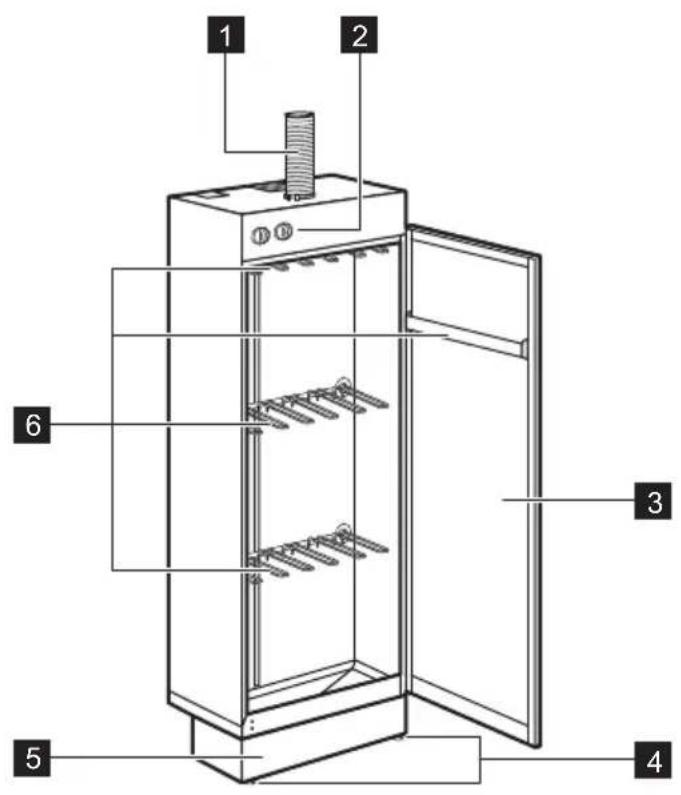

3. PRODUKTBESKRIVNING

1 Utloppsslang
2 Kontrollpanel
3 Dörr (omhängningsbar)
4 Justerbar fot

5 Löstagbar sockelpanel
6 Hängare

4. INSTALLATION

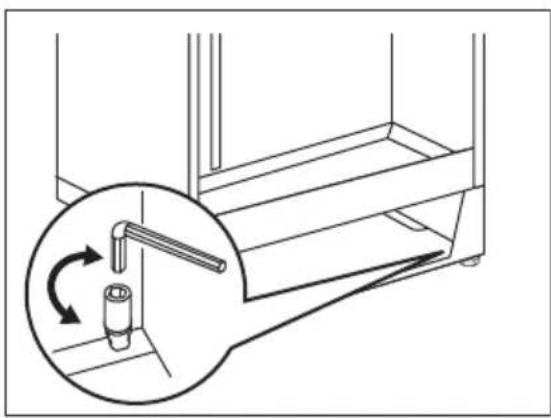

4.1 Placering

Se till att torkskåpet står i våg där det installeras. Ta bort sockelpanelen och justera fötterna med en insexnyckel (5 mm).

Dörrjusteringen är beroende av att produkten står i våg.

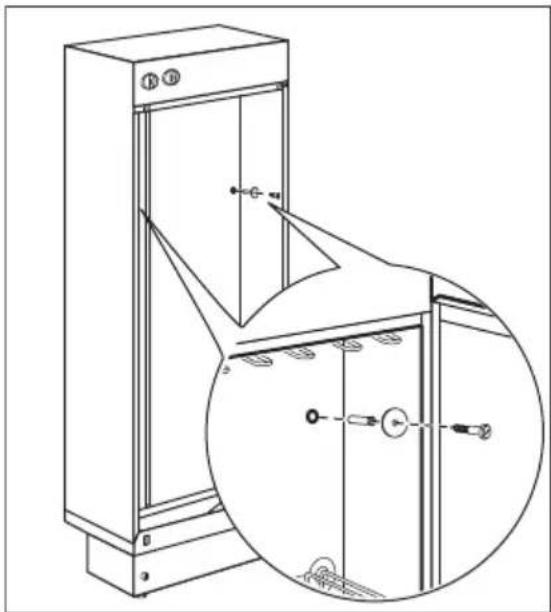

4.2 Fastsättning i väggen

FÖRSIKTIGHET! Torkskåpet måste fästas i väggen.

Torkskåpet måste vara på den platsen där det ska stå när du borrar och säkrar fast det i väggen.

Använd lämpliga fästanordningar och medföljande brickor för att se till att torkskåpet står säkert.

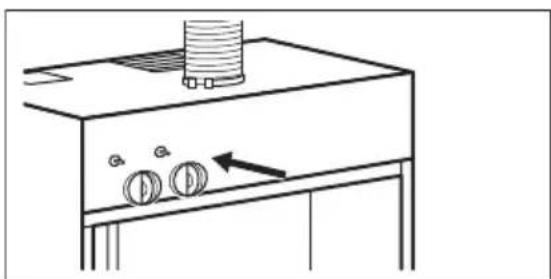

4.3 Installation av vreden

Installera respektive vred på sin axel på torkskåpets framsida.

Se avsnittet "Kontrollpanel".

4.4 Anslutning av ventilationsslang

Produkten ska anslutas till ett befintligt ventilationssystem.

Produkten kan anslutas på två sätt:

1. Ansluten med dragavbrott.
2. Ansluten till en separat frånluftsventil.

WARNING!

Luftintaget (E) på ovansidan av torkskåpet får under inga omständigheter täckas.

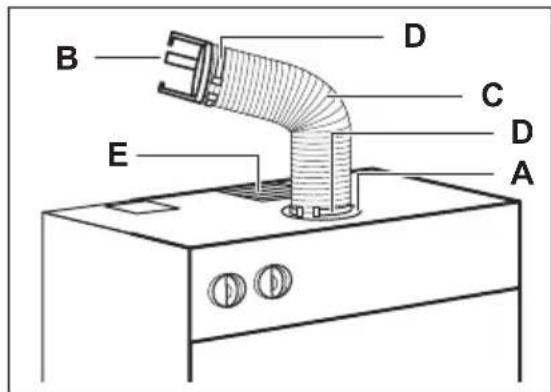

1. Ansluten med dragavbrott.

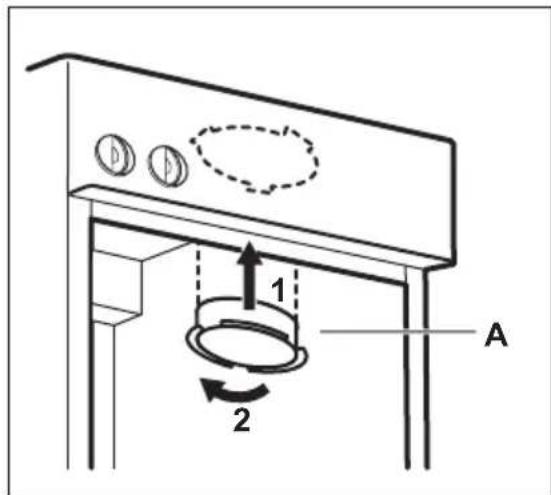

- Installera stosen (A) i hålet genom att vrida medurs.

- Anslut frånluftsslangen (C) till stosen (A) och dragavbrottet (B), som sedan förs in i frånluftsventilen i rummet. Fäst kabelbanden (D).

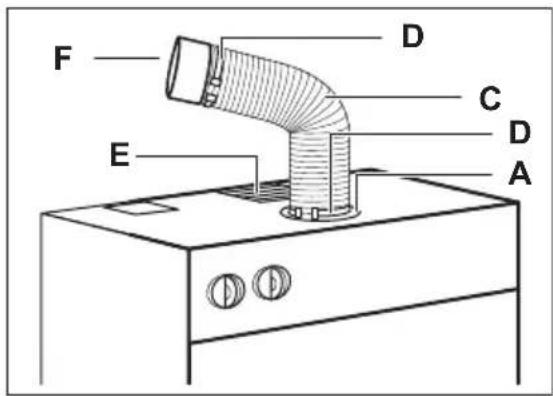

2. Ansluten till en separat frånluftsventil.

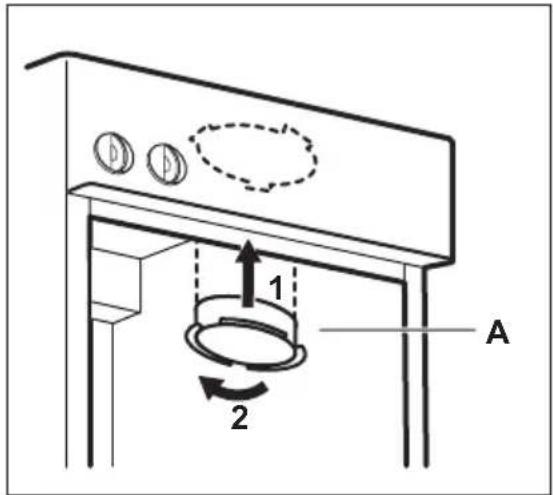

- Installera stosen (A) i hålet genom att vrida medurs.

- Anslut frånluftsslangen (C) till stosen (A) och anslutningshylsan (F) (medföljer ej), som sedan förs in i frånluftsventilen i rummet. Fäst kabelbanden (D).

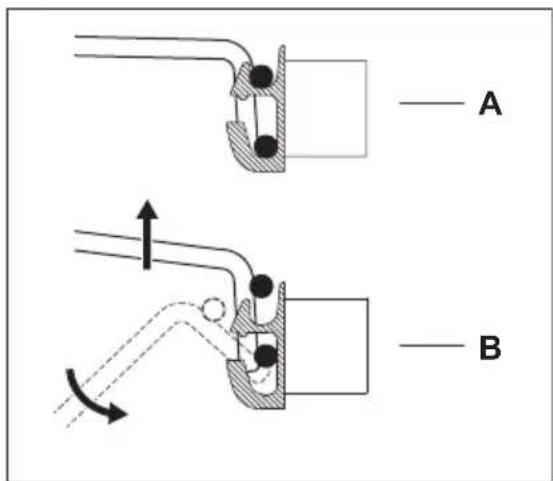

4.5 Installation av torkskåpets hängare

Placera torkskåpets hängare i sina hållare. Hängarna kan vid behov sänkas genom att lyfta dem rakt upp från sina hållare och vika dem neråt mot den bakre väggen.

4.6 Omhängning av lucka

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

För att underlätta omhängning av dörren kan torkskåpet läggas ner med baksidan neråt.

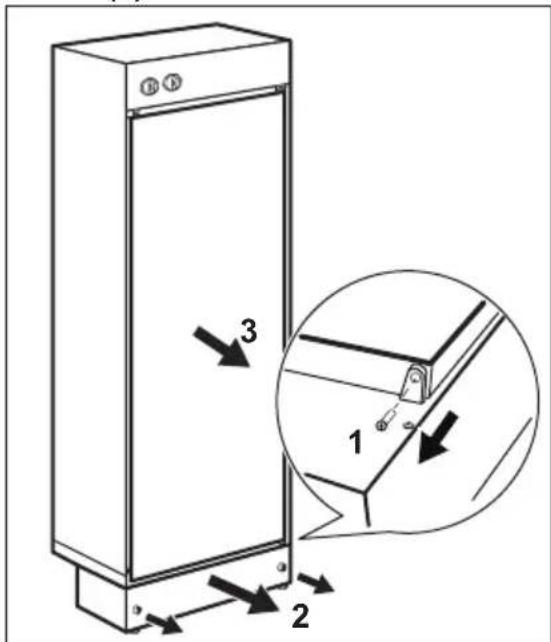

1. Lossa den nedre sprinten (1), lossa nedre sockelpanelen (2), ta bort dörren (3)

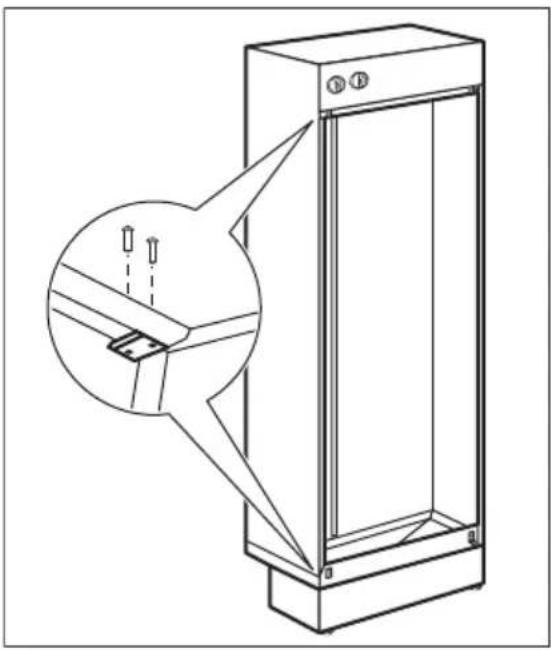

1. Lossa den övre och den nedre brickan

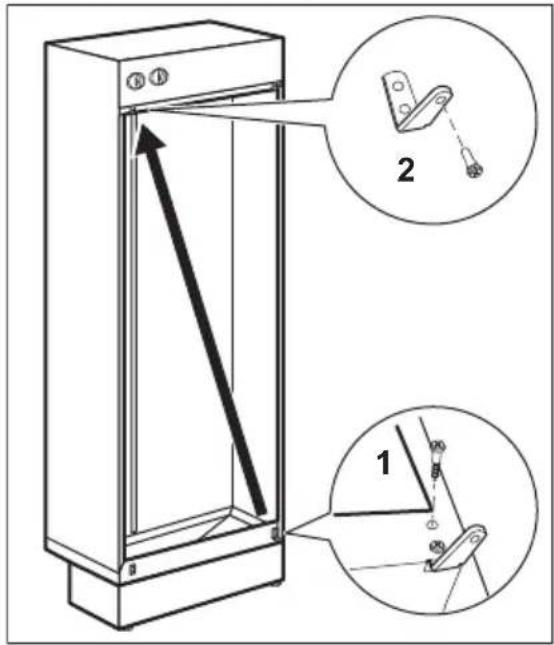

1. Lossa det nedre gångjärnet (1), sätt dit sprinten (2), sätt dit den på motsatta övre sidan (3)

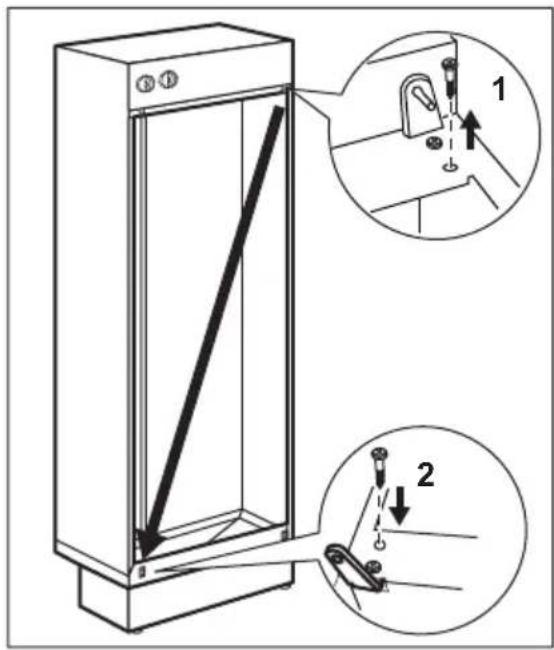

1. Lossa det övre gångjärnet (1) och sätt dit det på motsatta nedre sidan (2)

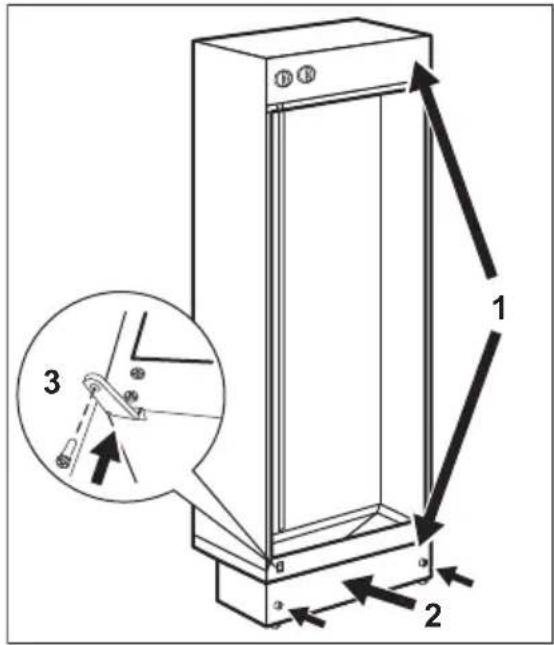

1. Montera brickorna på motsatt sida (1). Montera lägre sockelpanelen (2), ta bort den nedre sprinten.

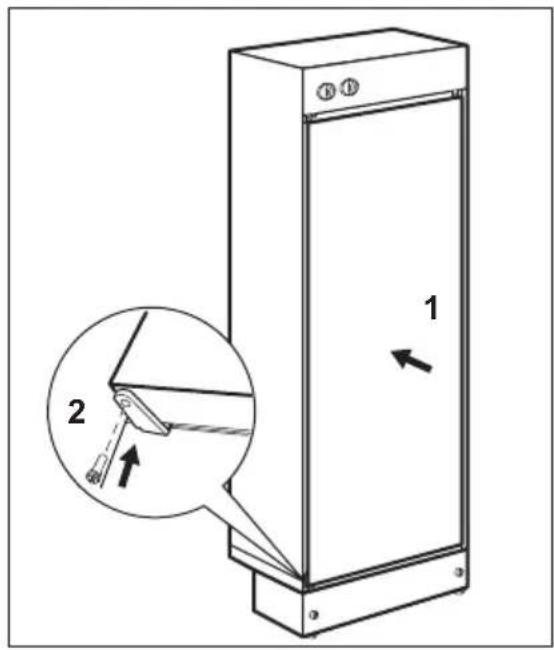

1. Sätt dit dörren (1), sätt dit sprinten (2) på det nedre gångjärnet.

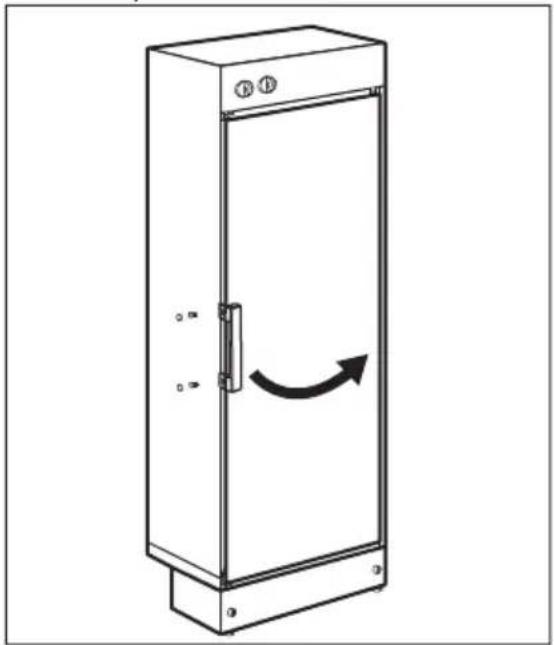

1. Skruva loss handtaget. Avlägsna täckpluggarna på motsatta sidan genom att använda ett 3 mm dorn

eller borr i dem. Montera handtaget. Sätt fast täckpluggarna som finns i tillbehörspåsen.

1 Timervred: tiden kan ställas in i upp till 4 timmar.
2 Temperaturvred: Temperaturen kan ställas in mellan 30 - 70 °C

Om en snabbtorkning önskas, vrid temperaturvredet till max och ställ in timervredet till två timmar.

6. TIPS

- Alla typer av tvätt, våta kläder, skor och utrustning kan torkas i ett torkskåp.

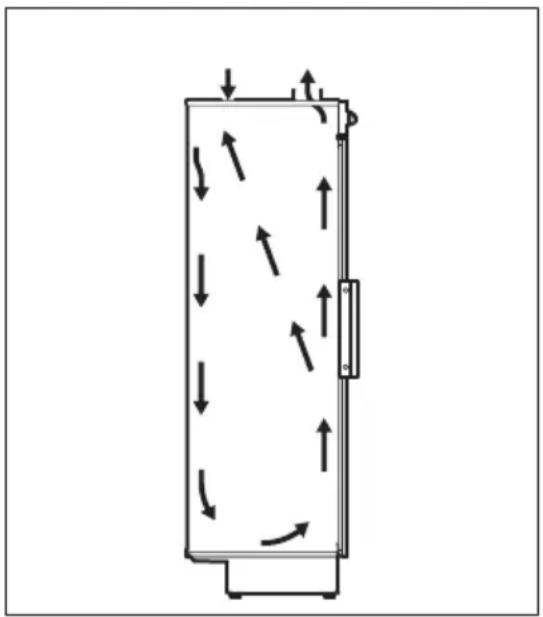

- Tvätten ska hängas upp på tork på ett sätt som gör att luften kan cirkulera

effektivt. Tvätten ska fördelas jämnt över hela torkskåpet.

• Fyll inte hängarna med för mycket tvätt. Använd mer än en arm för tyngre plagg.
• Temperaturen får inte vara för hög för vissa plagg. Tvättrådsetiketten på plagget ger information om lämpliga temperaturer.
  Ska torkas i "normal" temperatur 70 °C
  Ska torkas i "låg" temperatur, inte högre än 50 °C

Riktlinjer om tvättrådsetiketten saknas:

• Bomull och linne 70 °C
• Syntet, ylle, silke 30 – 50 °C

- Vid torkning av skor eller stövlar, kan botten på torkskåpet skyddas med tidningspapper eller motsvarande, som kan kastas senare.

Med ett torkskåp kan du styra inte bara torktiden och temperaturen, utan också nivån på energiförbrukningen. Torkskåpet har en inbyggd termostat och timer. Temperaturvredet kan ställas in på mellan 0 – 70 °C, och timern kan ställas in i upp till 4 timmar. Torkskåpet startas och stoppas med hjälp av timern.

I hus med mekaniska ventilationssystem finns det ofta möjlighet att accelerera det totala frånluftsflödet från ventilationssystemet. Om det visar sig att luftfuktigheten ofta är alltför hög när torkskåpet är i bruk, kan fuktigheten minskas betydligt om luftflödet accelereras i början av torktiden.

7. UNDERHÅLL OCH RENGÖRING

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Använd endast vatten och något milt rengöringsmedel för att rengöra i torkskåpet.

FÖRSIKTIGHET!

Använd aldrig flyktiga lösningsmedel

Om vatten ansamlas på torkskåpets botten, ska det tas bort med en svamp eller trasa. Torkskåpets botten ska hållas så ren som möjligt hela tiden. Vanligtvis är det torrt och kan rengöras med en dammsugare.

8. TEKNISKA DATA

Höjd 1850 mm

Bredd 597 mm

Djup 615 mmNätspänning 230 V

Säkring 10 A

IP-klassificering IP 24

Temperaturväljare 30-70°C

Timerkontroll 4 timmar

Maximal total effekt 2050 W

Total hänglängd 18m

Kapacitet 4 kg (torr vikt)

9. FELSÖKNING

Problem Möjlig orsak
Fläkten arbetar inte Kontrollera att timern är på
Kontrollera att stickkontakten sitter ordentligt i eluttaget
Kontrollera att säkringarna är hela
Kontrollera att ingenting har blockerat	luftflödet runt värmeenheten och luftintaget på toppen av skåpet så att termosäkringen löst ut
Ingen värme i torkskåpet Kontrollera att temperaturvredet är inställt på önskad temperatur
Kontrollera att ingenting har blockerat	luftflödet runt värmeenheten och luftintaget på toppen av skåpet så att termosäkringen löst ut

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

Starta om torkskåpet genom att vrida timern till "0" och efter ca fem minuter vrida den till önskad torktid.

9.1 Termosäkringen utlöses.

Termosäkringen utlöses om temperaturen är för hög i värmeenheten.

10. MILJÖSKYDD

Återvinn allt material som markerats med symbolen Kassera allt förpackningsmaterial på lämpligt sätt och för att skydda miljön och framtida

generationer. Släng inte elektrisk utrustning som är märkt med symbolen tillsammans med det allmänna hushållsavfallet. Avyttra alla elektriska

produkter på de kommunala eller kommersiella återvinningscentralerna.

CE
