BRUKSANVISNING DC3500TWL ELECTROLUX

2.4 Vedligeholdelse og rengøring

ADVARSEL!

Risiko for skader på mennesker eller apparat.

1. Tilsluttet med luftterminalfatning.

- Installér hanen (A) i hullet ved at dreje med uret.

Læg tørrestativet på bagsiden for lettere at fjerne døren.

1. Løsn den øverste og nederste skive

Skal tørres ved "normal" temperatur på 70 °C

Skal tørres ved "lav" temperatur på ikke over 50 °C

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer flere tiår med erfaring og innovasjon med seg. Genial og stilig, og den er designet med tanke på deg. Du kan være trygg på at du får gode resultater hver gang du bruker den.

Gå inn på vårt nettsted for å finne:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.electrolux.com/webselfservice

Registrer produktet ditt for å få bedre service:

www.registerelectrolux.com

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

www.electrolux.com/shop

KUNDEST∅TTE OG SERVICE

Bruk alltid originale reservedeler.

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig montering eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

Les medfølgende instruksjoner.

1.1 Sikkerhet for barn og utsatte personer

ADVARSEL!

Fare for kvelning, skade og permanent uførhet.

• Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Barn under 3 år, som ikke er under oppsyn, bør holdes unna produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.
• Hvis produktet har en barnesikring, anbefaler vi at du aktiverer den.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.

1.2 Generelt om sikkerhet

ADVARSEL!

For å unngå farlige situasjoner som følge av utilsiktet nullstilling av utkoplingsfunksjonen for overoppheting, må ikke dette produktet tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av elektrisitetsverket.

• Produktets spesifikasjoner må ikke endres.
• Luftinntaket over tørkeskapet må ikke dekkes til under noen omstendigheter.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at støpselet er tilgjengelig etter monteringen.
• Påse at det er god luftventilasjon der produktet står for å unngå at uønskede gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blir blandet med luften i produktet.
• Avtrekksluft må ikke slippes ut i en røykkanal som brukes til avtrekksluft fra produkter som brenner gass eller annet brensel.
• Om stikkontakten er skadet må den erstattes av produsenten, et autorisert servicesenter eller likt kvalifiserte personer for å unngå elektriske farer.
• Ikke overskrid maksimalt lastevolum på 4 kg (se kapittelet "Tekniske spesifikasjoner").
• Ikke bruk produktet hvis plaggene har blitt sølt til med industrikjemikalier.
• Artikel som har blitt tilsølt med stoff som matolje, aceton, alkohol, bensin, parafin, flekkfjernere, terpentin, voks og voksfjerner bør vaskes i varmt vann med en ekstra mengde vaskemiddel før de tørkes i tørkeskapet.
• Artikel som skumgummi (latexskum), dusjhetter, vanntette tekstiler, gummiforede gjenstander og plagg

eller puter med skumgummiputer bør ikke tørkes i tørkeskapet.

• Tøymykner og lignende produkter skal kun brukes som spesifisert i produsentens instrukser på produktet.
• Fjern alle gjenstander fra ting som kan antennes, slik som lightere eller fyrstikker.
• Slå av produktet og trekk støpselet ut av stikkontakten før det utføres noe vedlikehold.

2. SIKKERHETSANVISNINGER

2.1 Montering

• Fjern all emballasje.
- Ikke monter eller bruk et skadet produkt.
- Følg monteringsanvisningene som følger med produktet.
- Apparatet må sikres til veggen bak skapet for å hindre det fra å vippe forever. Unnlatelse fra å sikre det vil ugyldiggjøre garantien.
- Ikke monter eller bruk produktet der det er fare for frost, eller der det er utsatt for vær og vind (direkte til sollys, overdreven fuktighet eller støv).
- Rommet der apparatet skal installeres må være tilstrekkelig ventilert.
- Når produktet settes på plass må det kontrolleres at det står i vater. Gjør det ikke det, justeres føttene til det er i vater.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.

• Ikke bruk doble stikkontakter eller skjøteledninger.

• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

• Ikke berør strømkabelen eller støpselet med våte hender.
• Bare Storbritannia og Irland. Dette produktet er utstyrt med en 13 A-stikkontakt. Skulle det bli nødvendig å skifte sikringen i stikkontakten, bruk en 13 A ASTA (BS 1362) sikring.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

2.3 Bruk

ADVARSEL!

Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

• Dette produktet er kun for husholdningsbruk.
• Ikke tørk plagg som er dryppende väte i tørkeskapet.

2.4 Stell og rengjøring

ADVARSEL!

• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler,

skuresvamper, løsemidler eller metallgjenstander.

2.5 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

- Fjern dørlåsen (dersom det er relevant) for å forhindre at barn eller dyr blir stengt inne i tørkeskapet.

- Produkt skal avhendes i henhold til lokale krav for avhending av avfall fra elektrisk og elektronisk utstyr (EE-avfall).

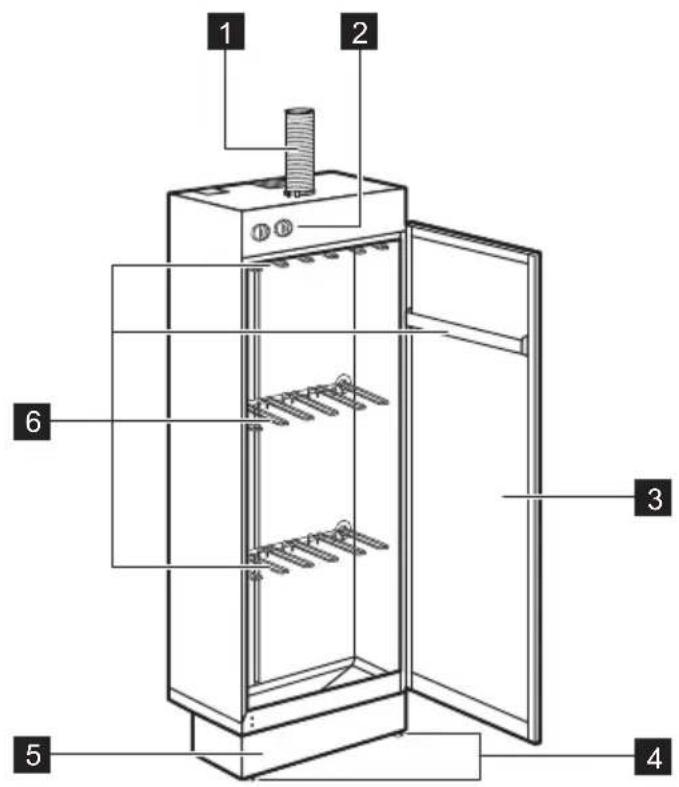

3. PRODUKTBESKRIVELSE

1 Eksosslange

2 Betjeningspanel

3 Produktdør (kan hengsles om)

4 Justerbare føtter

5 Demonterbart sokkelpanel

6 Hengere

4. MONTERING

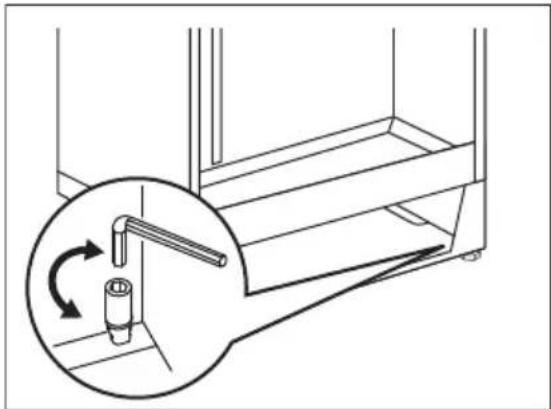

4.1 Plassering

Pass på at tørkekabinettet står i vater. Ta av sokkelpanelet og juster føttene ved hjelp av en sekskantnøkkel (5 mm).

Tilpasning av døren avhenger av om produktet står i vater.

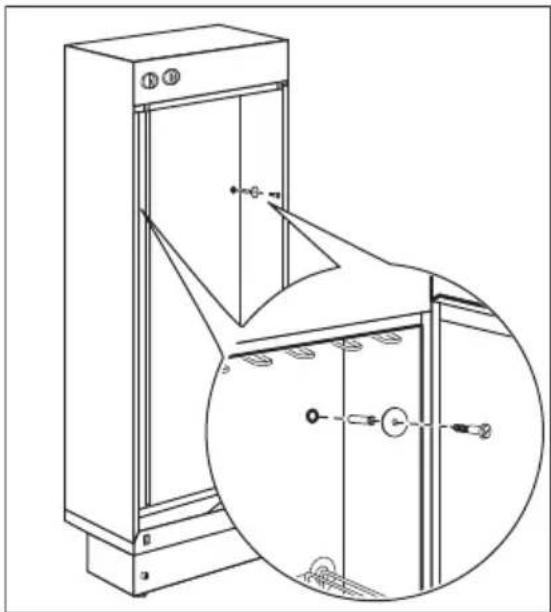

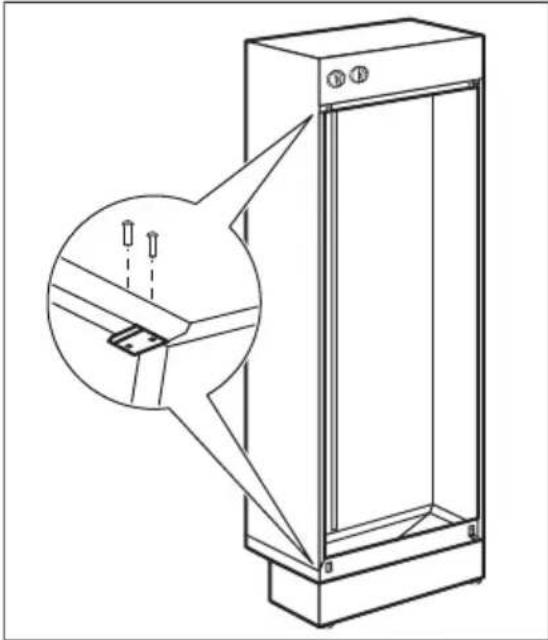

4.2 Fiksering til vegg

FORSIKTIG! Tørkekabinettet må fikseres til veggen.

Tørkekabinettet må stå på sin permanente plass når du borer og sikrer kabinettet til veggen.

Bruk egnede festeelementer og medfølgende skiver for å sikre tørkekabinettet.

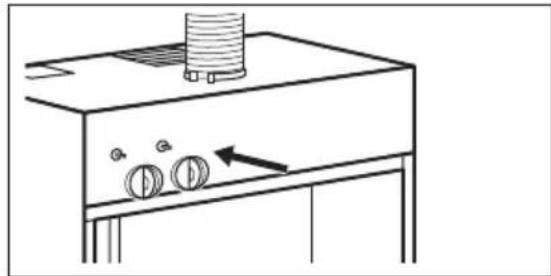

Monter de aktuelle knottene på de rette skaftene foran på tørkekabinettet.

Se oversikten for "Betjeningspanel".

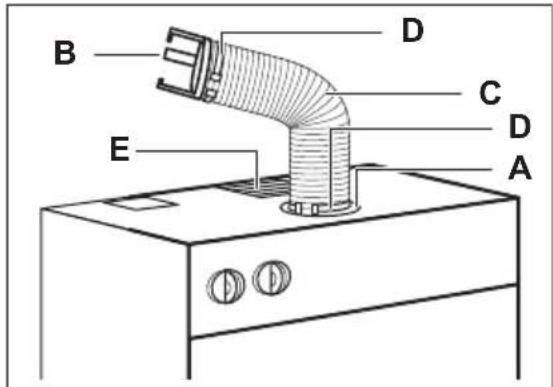

4.4 Tilkopling av ventilasjonsslange

1. Tilkopling til en generell ventilasjonsventil.

2. Tilkopling til en separat ventilasjonsventil.

ADVARSEL!

Luftinntaket (E) på toppen av tørkekabinettet må ikke under noen omstendighet tildekkes.

1. Tilkopling til en generell ventilasjonsventil.

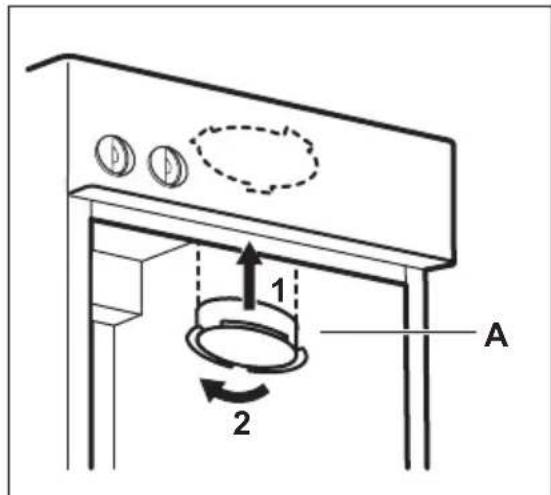

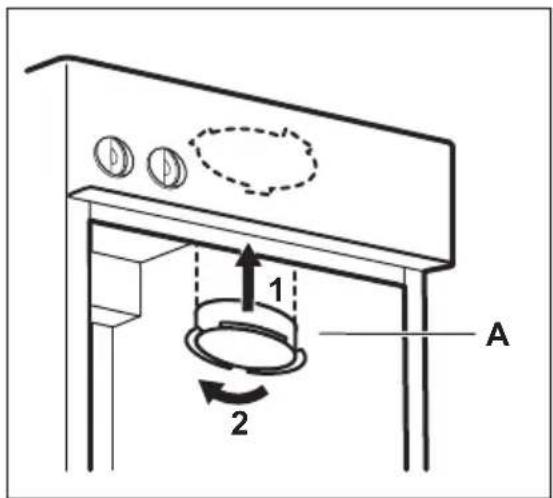

- Monter kranen (A) i hullet ved å vri med klokken.

- Kople ventilasjonsslangen (C) til kranen (A) og rørforbindelsen (B). Deretter føres den inn i rommets ventilasjonsventil. Sikre kabelstroppene (D).

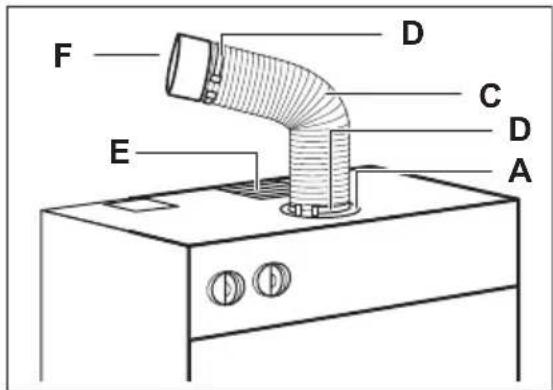

2. Tilkopling til en separat ventilasjonsventil.

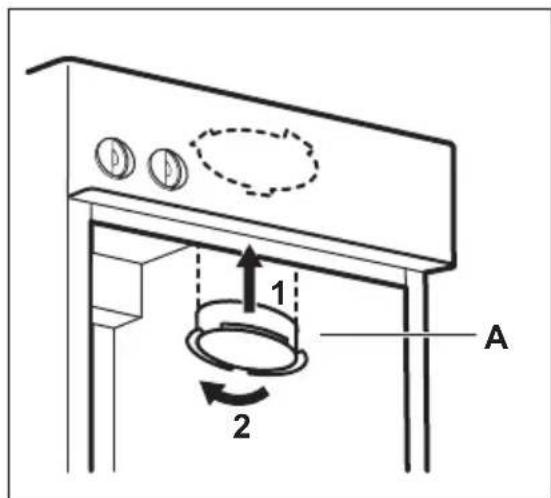

- Monter kranen (A) i hullet ved å vri med klokken.

- Kople ventilasjonsslangen (C) til kranen (A) og tilkoblingsskjøten (F) (medfølger ikke). Deretter føres den inn i rommets ventilasjonsventil. Sikre kabelstroppene (D).

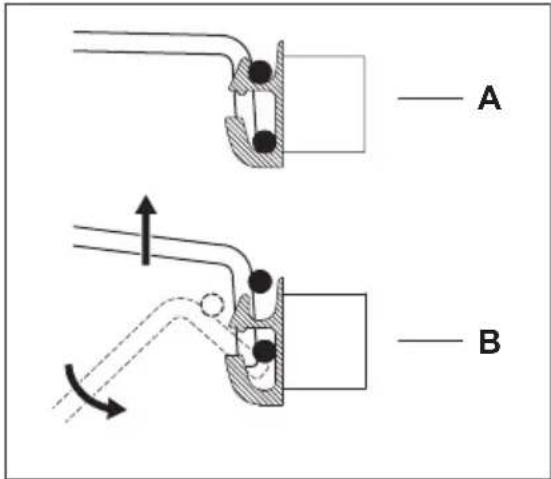

4.5 Installasjon av hengere i tørkekabinettet

Posisjoner hengerne til tørkekabinettet i festene. Hengerne kan, om nødvendig, senkes ved å løfte dem rett opp og ut av festene og deretter vippe dem ned mot bakveggen.

4.6 Omhengsling av døren

ADVARSEL!

Før du begynner ethvert arbeid må du trekke støpselet ut av stikkontakten.

For å gjøre jobben enklere, legger du tørkekabinettet på gulvet med baksiden ned.

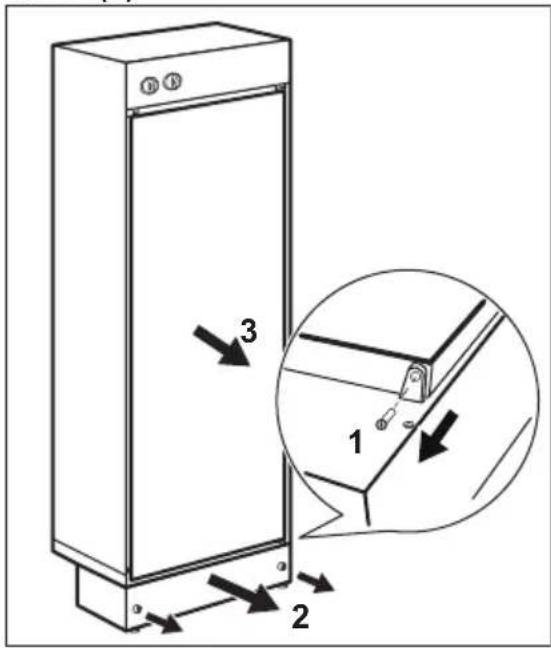

1. Skru ut den nedre tappen (1), skru av den nedre sokkelplaten (2), fjern døren (3)

1. Skru av øvre og nedre skive

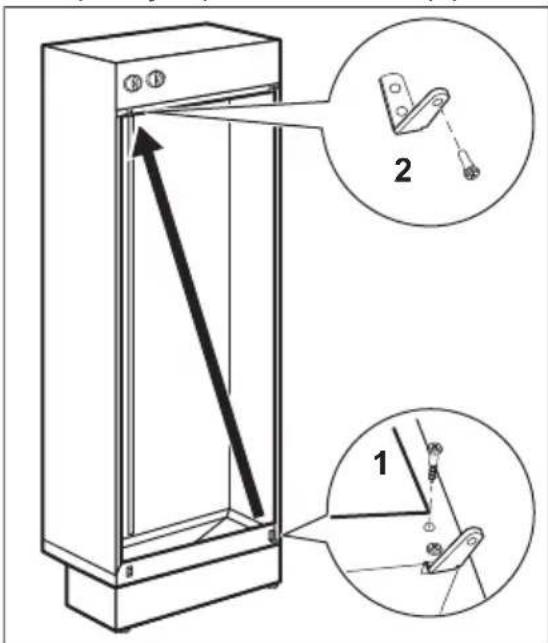

1. Skru av det nedre hengslet (1), monter tappen (2), monter dette i øvre posisjon på motsatt side (3)

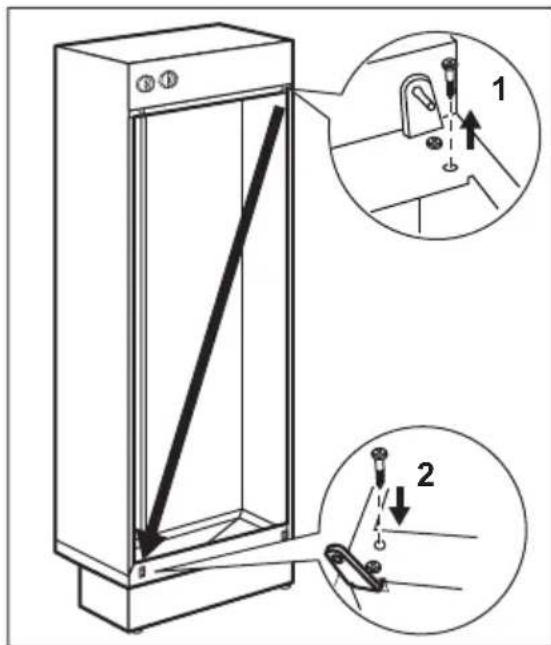

1. Skru av det øvre hengslet (1) og monter dette i nedre posisjon på motsatt side (2)

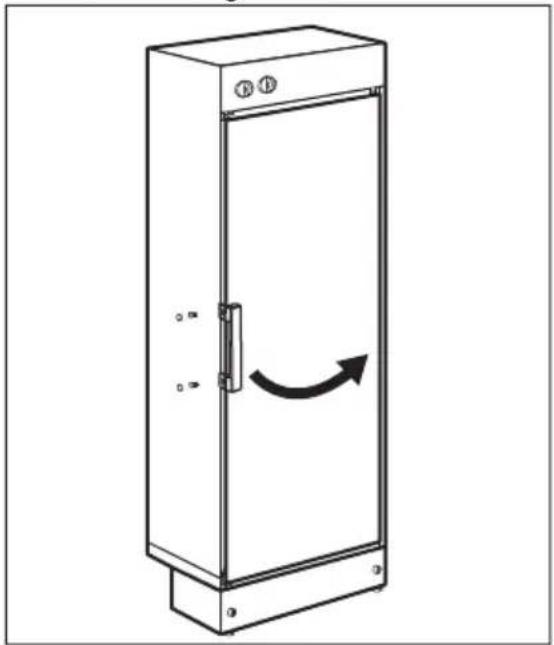

1. Skru av håndtaket. Fjern hulldekslene på motsatt side ved å presse en 3 mm dor eller drill inn i

dem. Monter håndtaket. Monter hulldekslene som ligger i posen med tilbehør som følger med.

1 Tiden kan stilles inn på opptil 4 timer.

2 Temperaturbryter: temperaturen kan stilles mellom 30 og 70 °C

∅nskes det et raskt tørkeresultat, vrir du temperaturbryteren til maks. og stiller tidsbryteren på to timer.

6. RÅD OG TIPS

- All type tøy, våte klær, sko og tilbehør kan tørkes like varsomt som nødvendig i et tørkekabinett.

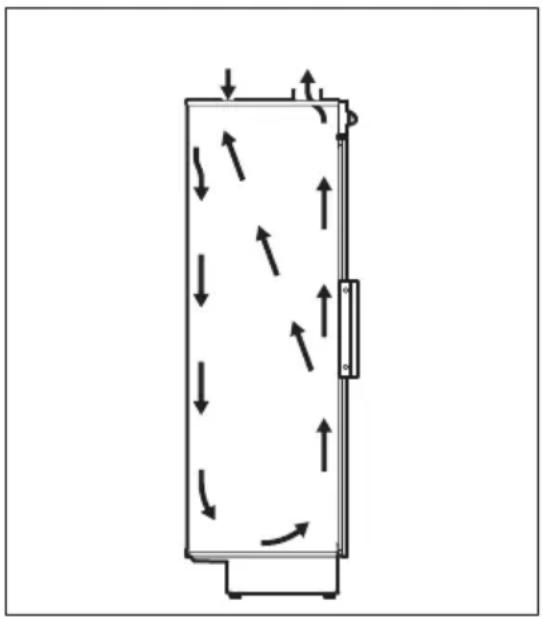

• Tøyet bør henges opp til tørk på en slik måte at luften kan sirkulere på en

effektiv måte. Plaggene bør fordeles jevnt i hele tørkekabinettet.

• Ikke overfyll hengerne. Bruk mer enn én arm på hengerne til tunge artikler.
• Temperaturen som velges må ikke være for høy for det som skal tørkes. Vaskedeklarasjonen på tøyet kan gi nyttig informasjon om egnet temperatur.

Tørkes ved "normal" temperatur på 70 °C

Tørkes ved "lav" temperatur under 50 °C

7. STELL OG RENGJ∅RING

ADVARSEL!

Før du begynner ethvert arbeid må du trekke støpselet ut av stikkontakten.

Bruk utelukkende såpevann for å rengjøre tørkekabinettet.

FORSIKTIG!

Bruk aldri flyktige løsemidler

8. TEKNISKE DATA

Høyde 1850 mm

Bredde 597 mm

Dybde 615 mm

Strømforsyning 230 V

Retningslinjer dersom det ikke finnes noen vaskedeklarasjon:

- Bomull og lin 70 °C - Syntetisk, ull, silke 30 – 50 °C

- Ved tørking av sko eller støvler, kan bunnen i tørkekabinettet beskyttes med en avis eller tilsvarende, og kastes etter bruk.

Bruk av et tørkekabinett lar deg kontrollere, ikke bare tørketiden og temperaturen, men også energiforbruket. Tørkekabinettet har en innbygd termostat og tidsbryter. Temperaturbryteren har et innstillingsområde på 0 – 70 °C, og tidsbryteren kan stilles inn på opptil 4 timer. Tørkekabinettet startes og stoppes ved hjelp av tidsbryteren.

I hus med mekanisk avtrekksystem er det ofte mulig å aksellerere den totale luftutblåsingen fra ventilasjonssystemet. Om erfaringen tilsier at luftfuktigheten ofte er for høy når tørkekabinettet er i bruk, kan fuktigheten reduseres betraktelig dersom luftutblåsingen aksellereres i begynnelsen av tørkeperioden.

Dersom det samler seg vann i bunnen av tørkeskapet, bør det fjernes med hjelp av en svamp eller en klut. Bunnen i tørkeskapet bør holdes så rent som mulig til enhver tid. Den vil som regel være tørr, noe som innebærer at den kan rengjøres ved hjelp av en støvsuger.

Sikring 10 A

IP-klassifisering IP 24

Temperaturvelger 30-70 °C

Tidsbryter 4 timer

Maks. totalt energiforbruk 2050 W

Total lengde tørkestativ 18 m

Lastekapasitet 4 kg (vekt tørt tøy)

9. FEILS∅KING

Feil Mulig årsak

Viften går ikke Sørg for at tidsbryteren er på

Sørg for at støpselet er satt helt inn iveggkontakten

Sørg for at ingen sikringer er gått

Sørg for at det ikke er gjenstander somblokkerer luftstrømmen rundt varmeenheten og luftinntaket på toppen av kabinet-tet, noe som forårsaker at den termiske sikringen ryker

Ingen varme i tørkekabinettet Sørg for at temperaturbryteren er stilt innpå ønsket temperatur

Sørg for at det ikke er gjenstander somblokkerer luftstrømmen rundt varmeenheten og luftinntaket på toppen av kabinet-tet, noe som forårsaker at den termiske sikringen ryker

Dersom rådet ikke gir det ønskede resultatet, ta kontakt med nærmeste autoriserte serviceverksted.

For å starte tørkekabinettet på nytt, vrir du tidsbryteren til "0", etter ca. fem minutter vrir du den deretter til ønsket tørketid.

9.1 Termisk sikringsbryter.

Den termiske sikringsbryteren bryter strømmen dersom temperaturen i varmeelementet blir for høy.

10. MILJ∅VERN

Resirkulere alle materialer merket med symbolet. Kast all emballasje på riktig måte og bidra til å beskytte miljøet og

fremtidige generasjoner. Ikke kast elektrisk utstyr merket med symbolet sammen med vanlig husholdningsavfall.

Kast alle elektriske varer via gjeldende kommunale oppsamlingssteder, eller hos

den lokale myndigheten eller kommersielle resirkuleringssentre.
