KÄYTTÖOHJE DC3500TWL ELECTROLUX

FI Kuivauskaapit Käyttöohje 14

NO Tørkeskap Bruksanvisning 26

SV Torkskåp Bruksanvisning 38

INDHOLDSFORTEGNELSE

1. OPLYSNINGER OM SIKKERHED....3
2. SIKKERHEDSANVISNINGER....5
3. PRODUKTBESKRIVELSE....6
4. INSTALLATION....6
5. BETJENINGSPANEL.... 10
6. RÅD....10
7. VEDLIGEHOLDELSE OG RENG∅RING.... 11
8. TEKNISKE DATA.... 11
9. FEJLFINDING....12

VI TÄENKER PÅ DIG

Kiitämmte teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon.

Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.electrolux.com/webselfservice

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero.

Kyseiset tiedot löytyvät laitteen arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

Lue laitteen mukana toimitetut ohjeet ennen tämän laitteen asennuksen ja käytön aloittamista. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

Lue toimitetut ohjeet.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
- Älä anna lasten leikkiä laitteella.
- Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.
- Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
- Pidä lapset ja kotieläimet poissa laitteen luukun luota silloin, kun se on auki.
- Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
- Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

1.2 Yleiset turvallisuusohjeet

VAROITUS!

Tämä laite on tarkoitettu vain vedessä pestyjen tekstiilien kuivaamiseen.

HUOMIO!

Termostaattilämpökatkaisun tahattoman toiminnan aiheuttamien vaaratilanteiden välttämiseksi laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Kuivauskaapin yläosassa olevaa ilmantuloaukkoa ei saa missään tapauksessa peittää.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.
• Poistoilmaa ei saa poistaa hormiin, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden höyryn poistamiseen.
• Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• Maksimitäyttömäärää 4 kg ei saa ylittää (ks. luku "Tekniset tiedot").
• Jos tekstiileissä on teollisten kemikaalien tahroja, niitä ei saa pestä laitteessa.

• Tekstiilit, joissa on ruokaöljyä, asetonia, alkoholia, petrolia, kerosiinia, tahranpoistoainetta, tärpättiä, vahoja ja vahanpoistoaineita on pestävä kuumassa vedessä käyttäen runsaasti pesuainetta, ennen kuin ne voidaan kuivata kuivauskaapissa.

• Kuivauskaapissa ei saa kuivata vaahtokumista valmistettuja tuotteita (lateksivaahto), suihkumyssyjä, vettähylkiviä tekstiilejä, kumitettuja esineitä tai vaatteita eikä vaahtokumilla täytettyjä tyynyjä.

• Noudata huuhteluaineiden ja vastaavien tuotteiden käytössä aina tuotteen valmistajan ohjeita.
• Poista pyykeistä kaikki mahdolliset sytytyslähteet, kuten savukkeensytyttimet ja tulitikut.
• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.

2. TURVALLISUUSOHJEET

2.1 Asennus

- Poista kaikki pakkausmateriaalit.

- Vaurioitunutta laitetta ei saa asentaa tai käyttää.

- Noudata koneen mukana toimitettuja ohjeita.

- Tämä laite tulee kiinnittää sen takana olevaan seinään, jotta se ei kallistuisi eteenpäin. Mikäli laitetta ei kiinnitetä edellä mainitulla tavalla, laitteen takuu mitätöityy.

- Älä asenna tai käytä laitetta, kun olemassa on jäätymisvaara tai se altistuu sääolosuhteille (suora auringonvalo, liian kostea ja pölyinen ympäristö).

- Laitteen asennustilan tai -alueen ilmanvaihdon tulee olla riittävä.

- Kun laite on asetettu lopulliseen asennuspaikkaan, tarkista, että se on täysin tasapainossa vesivaakaa käyttäen. Säädä tarvittaessa laitteen säätöjalkoja.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.

• Kytke pistoke maadoitettuun pistorasiaan.

• Älä käytä jakorasioita tai jatkojohtoja.
• Alä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Älä koske virtajohtoon tai pistokkeeseen märillä käsillä.
• Koskee vain Isoa-Britanniaa ja Irlantia. Laitteessa on 13 A pistoke. Jos pistokkeen sulakkeen vaihto on tarpeen, käytä vain 13 A ASTA (BS 1362) sulaketta.
• Tämä kodinkone vastaa Euroopan yhteisön direktiivejä.

2.3 Käyttö

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Älä kuivaa kuivauskaapissa täysin märkiä vaatteita.

2.4 Hoito ja puhdistus

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

- Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.

www.electrolux.com18

- Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

2.5 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

- Irrota pistoke pistorasiasta.

- Leikkaa virtajohto laitteen läheltä ja hävitä se.

- Poista luukun lukitus (jos varusteena), jotta lapset ja eläimet eivät voisi jäädä kiinni kuivauskaapin sisälle.

- Hävitä laite paikallisten kotitalouksien sähkö- ja elektroniikkalaiteromua (WEEE) koskevien määräyksien mukaisesti.

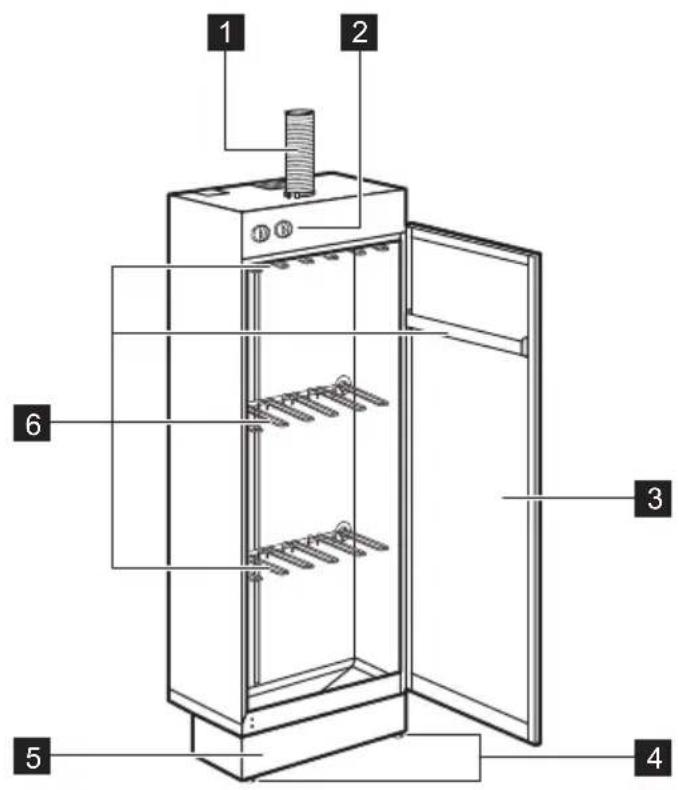

3. LAITTEEN KUVAUS

1 Tyhjennysletku

2 Käyttöpaneeli

3 Laitteen luukku (avautumissuunta vaihdettavissa)

4 Säädettävät jalat

5 Irrotettava sokkelipaneeli

6 Vaateripustimet

4. ASENNUS

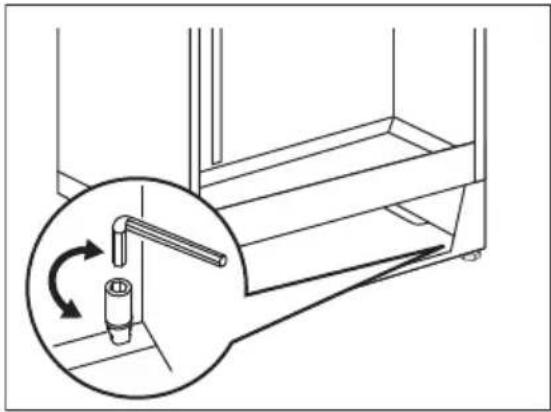

4.1 Sijoittaminen

Kun sijoitat kuivauskaapin paikalleen, tarkista, että se on vaakatasossa. Irrota sokkelipaneeli ja säädä jalkoja kuusiokoloavaimella (5 mm).

Oven oikean kohdistuksen edellytyksenä on laitteen kunnollinen tasapainottaminen.

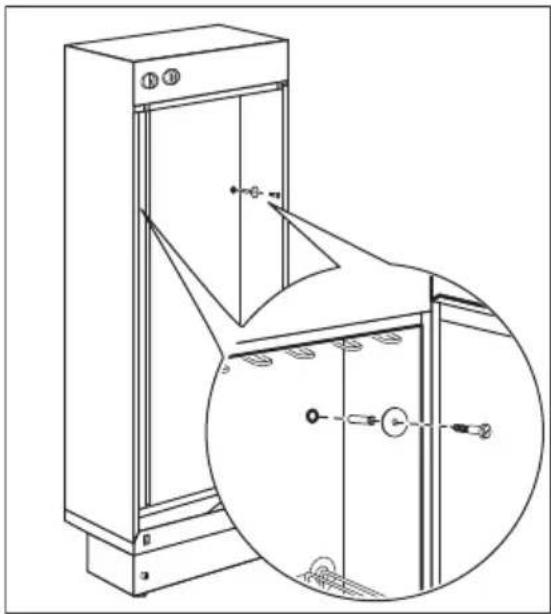

4.2 Kiinnitys seinään

HUOMIO! Kuivauskaappi tulee kiinnittää seinään.

Kuivauskaapin on oltava sen pysyvässä asennuskohdassa, kun sitä kiinnitetään seinään poraamalla.

Kiinnitä kuivauskaappi sopivilla kiinnittimillä ja pakkauksen aluslevyillä.

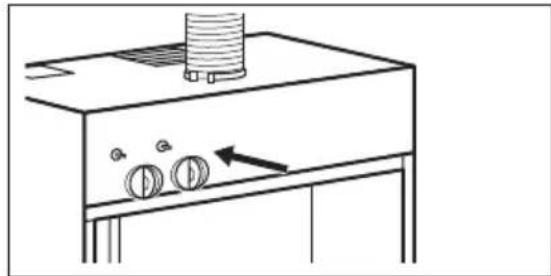

4.3 Säätimien asennus

Asenna vastaavat säätimet kuivauskaapin etuosassa olevaan akseliin.

Katso kohta "Käyttöpaneeli".

4.4 Tuuletusletkun liitäntä

Laite tulee liittää olemassa olevaan tuuletusjärjestelmään.

Laite voidaan liittää kahdella eri tavalla:

1. Liitäntä ilmaliitännällä.

2. Liitäntä erilliseen ilmanpoistoventtiiliin.

VAROITUS!

Kuivauskaapin yläosassa olevaa ilmanottoaukkoa (E) ei saa missään tapauksessa peittää.

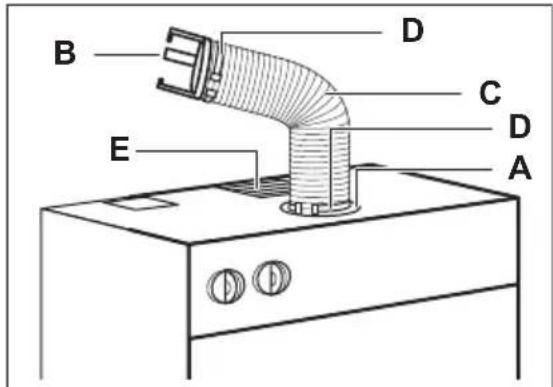

1. Liitäntä ilmaliitännällä.

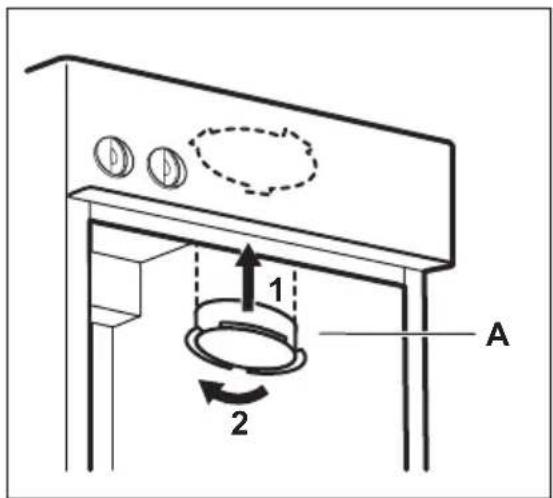

- Asenna viemäriputki (A) reikään kiertämällä sitä myötäpäivään.

- Liitä ilmanpoistoletku (C) viemäriputkeen (A) ja ilmaliitäntään (B), paina se sen jälkeen huoneen ilmanpoistoventtiiliin. Kiinnitä kaapelisiteet (D).

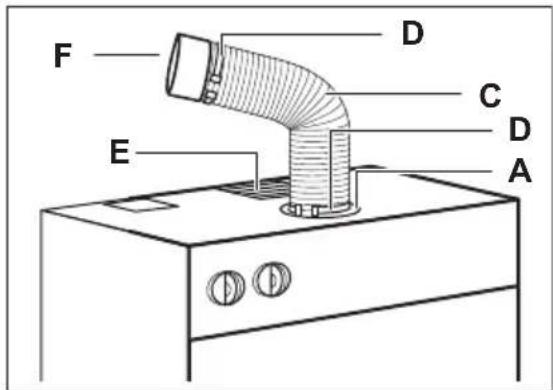

2. Liitäntä erilliseen ilmanpoistoventtiiliin.

- Asenna viemäriputki (A) reikään kiertämällä sitä myötäpäivään.

- Liitä ilmanpoistoletku (C) viemäriputkeen (A) ja liitäntälaippaan (F) (ei kuulu pakkaukseen), paina se sen jälkeen huoneen ilmanpoistoventtiiliin. Kiinnitä kaapelisiteet (D).

4.5 Kuivauskaapin vaateripustimien asennus

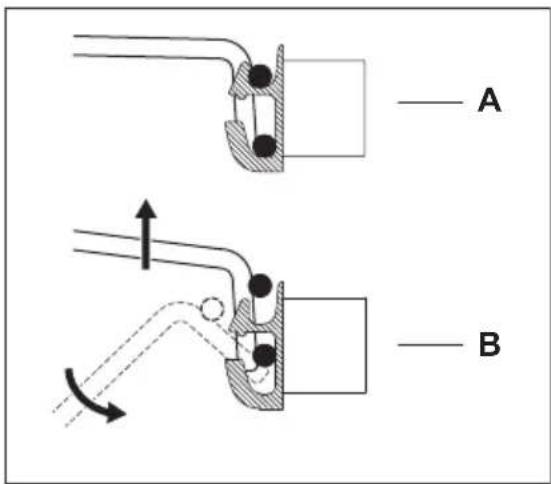

Aseta kuivauskaapin vaateripustimet vastaaviin pidikkeisiin. Vaateripustimia voidaan tarvittaessa laskea nostamalla niitä suoraan ylöspäin irti vastaavista pidikkeistä ja taittamalla niitä alaspäin takaseinää vasten.

4.6 Oven kätisyyden vaihtaminen

VAROITUS!

Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

Oven kätisyys voidaan vaihtaa helpommin asettamalla kuivauskaappi takaosa alaspäin.

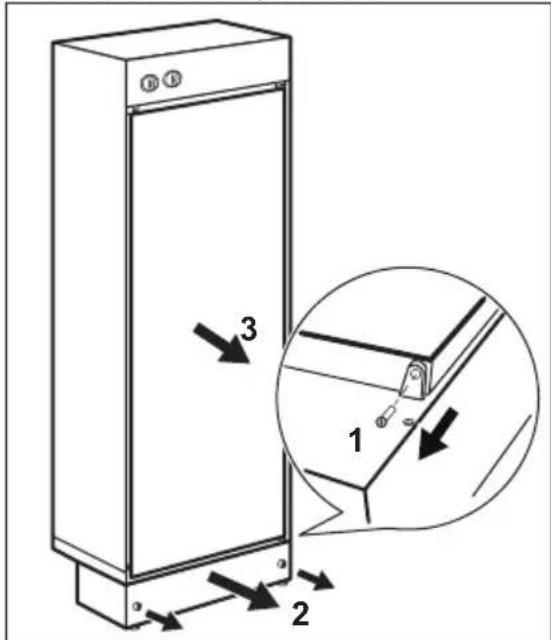

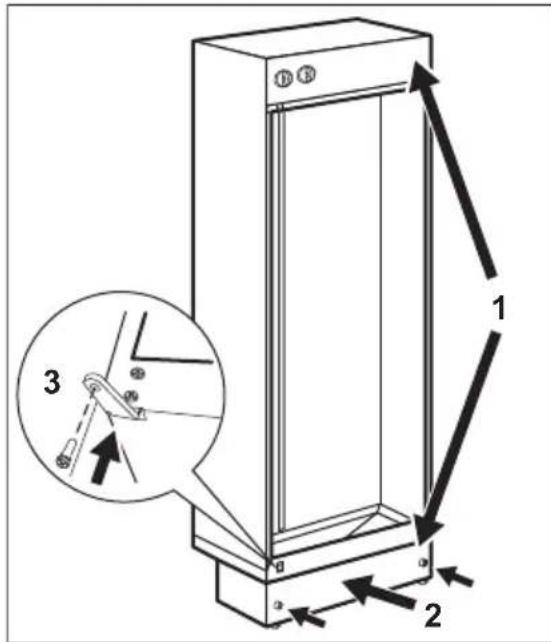

1. Irrota alatappi (1), irrota alempi sokkelipaneeli (2) ja ovi (3)

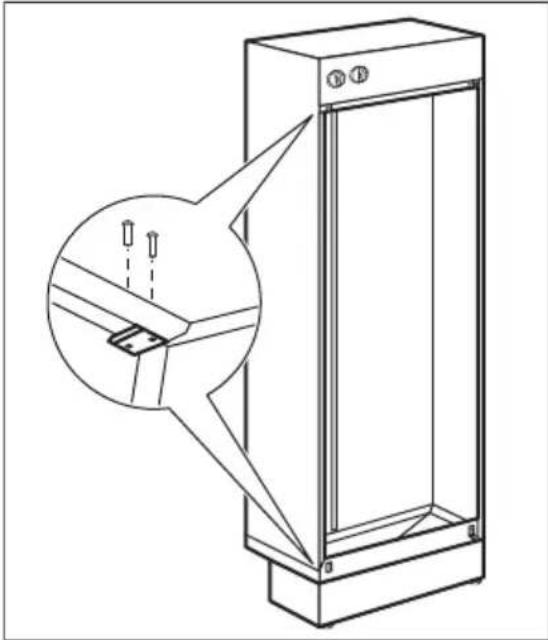

1. Irrota ylempi ja alempi aluslevy

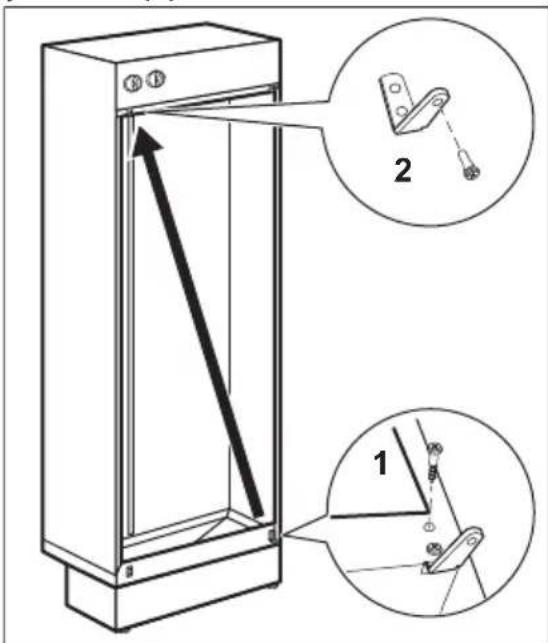

1. Irrota alasarana (1), asenna tappi (2), asenna se vastakkaiselle puolelle yläosaan (3)

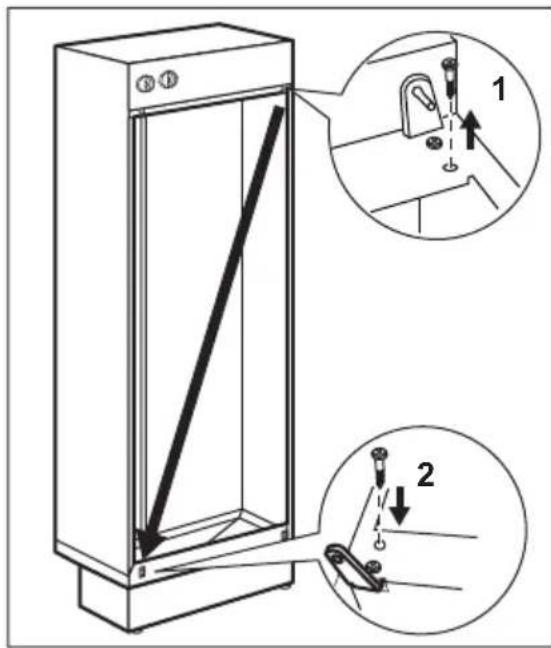

1. Irrota yläsarana (1) ja asenna se vastakkaiselle puolelle alaosaan (2)

1. Asenna aluslevyt vastakkaiselle puolelle (1). Asenna alempi sokkelipaneeli (2) ja irrota alatappi.

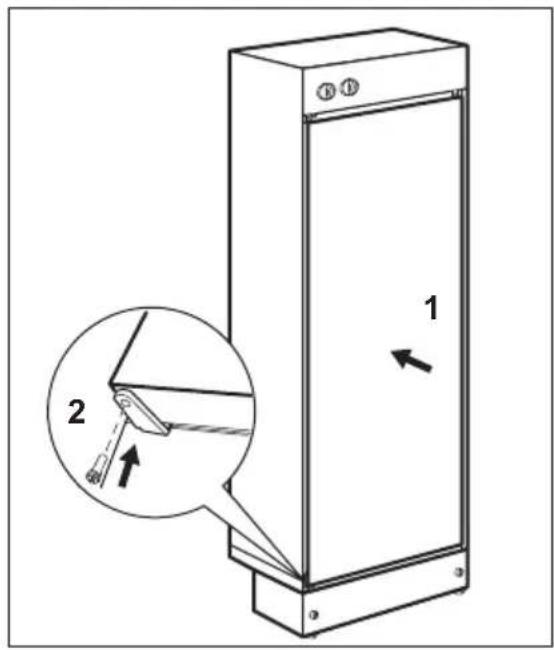

1. Asenna ovi (1), asenna tappi (2) alasaranaan.

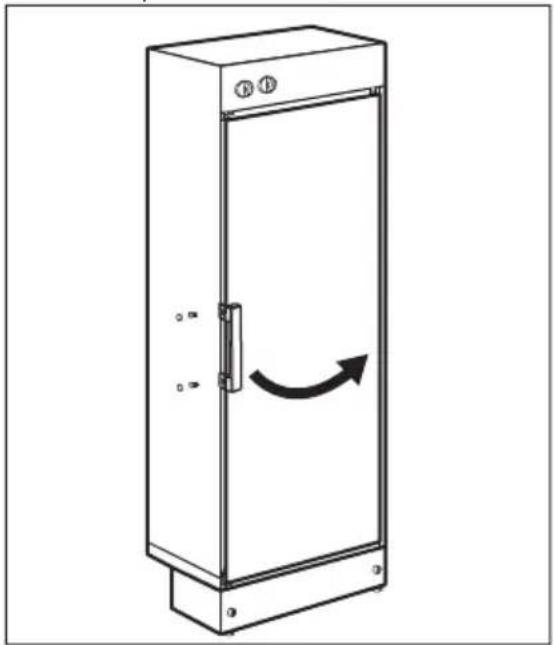

1. Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3 mm:n lävistimellä tai poralla. Asenna

kahva. Laita paikoilleen varustepussista löytyvät ruuvien reikien tulpat.

1 Ajastimen säädin: ajaksi voidaan asettaa jopa 4 tuntia.

Jos tekstiilit halutaan kuivata nopeasti, käännä lämpötilan valitsin

2 Lämpötilan valitsin: lämpötila voidaan asettaa välille 30 - 70 °C

maksimiasentoon ja aseta ajastimen säädin kahden tunnin kohdalle.

• Kuivauskaapissa voidaan kuivata hellävaraisesti kaikenlaisia pyykkejä, märkiä vaatteita, kenkiä ja varusteita.

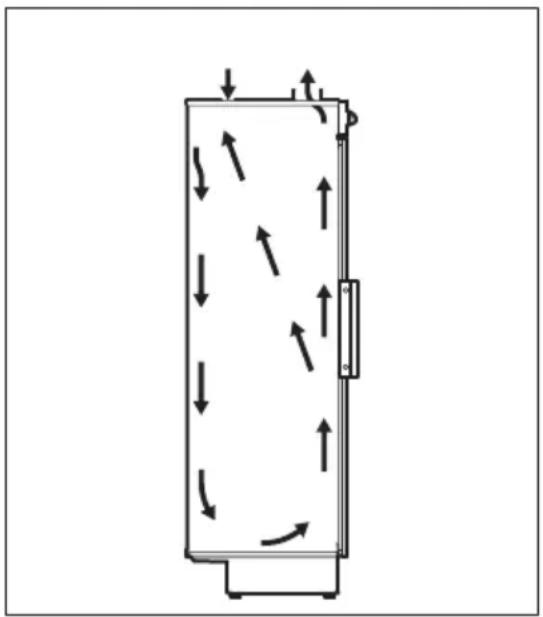

• Kuivattavat vaatteet ja varusteet tulee ripustaa niin, että ilma kiertää niiden ympärillä tehokkaasti. Vaatteet ja

varusteet tulee jakaa tasaisesti koko kuivauskaappiin.

• Älä ylikuormita ripustimia. Tue raskaita vaatteita ja varusteita käyttämällä useampaa kuin yhtä ripustimen vartta.
• Aseta lämpötila kuivattavien tekstiilien mukaan, ei saa asettaa liian korkeaksi. Tekstiilien ohjemerkinnöissä voi olla hyödyllistä tietoa sopivista lämpötiloista.

Kuivaus "normaalissa" 70 °C lämpötilassa

Kuivaus "alhaisessa" korkeintaan 50 °C lämpötilassa Noudata seuraavia ohjeita, mikäli tekstiilissä ei ole ohjemerkintöjä: - Puuvilla ja pellava 70 °C - Tekokuitu, villa, silkki 30 – 50 °C

- Kuivauskaapin alaosa voidaan suojata väliaikaisesti sanomalehdillä tai vastaavilla kenkiä tai muita jalkineita kuivaessa.

Kuivausajan ja lämpötilan lisäksi voit hallita kuivauskaapin energiankulutusta. Kuivauskaapissa on sisäänrakennettu termostaatti ja ajastin. Lämpötilan valitsimen säätöväli on 0 – 70 °C ja ajastin voidaan asettaa jopa 4 tuntiin. Kuivauskaappi käynnistetään ja pysäytetään ajastimen säätimellä.

Kun rakennuksessa on mekaaninen ilmastointijärjestelmä, ilmastointijärjestelmän ilmanpoistotehoa voidaan usein lisätä. Jos kokemuksen mukaan ilman kosteus on usein liian korkea kuivauskaappia käyttäessä, kosteutta voidaan vähentää huomattavasti, jos ilmavirtausta lisätään kuivausajan alussa.

7. HOITO JA PUHDISTUS

VAROITUS!

Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

Puhdista kuivauskaappi ainoastaan vedellä ja saippualiuoksella.

HUOMIO!

Älä koskaan käytä haihtuvia liuottimia

Jos kuivauskaapin alaosaan kertyy vettä, se tulee poistaa sienen tai pyyhkeen avulla. Kuivauskaapin alaosa tulee pitää aina mahdollisimman puhtaana. Se on yleensä kuiva, jolloin se voidaan puhdistaa imurilla.

8. TEKNISET TIEDOT

Korkeus 1850 mm

Leveys 597 mm

Syvyys 615 mm

Verkkojännite ja taajuus 230 V

Sulake 10 A

IP-luokitus IP 24

Lämpötilan valitsin 30-70°C

Ajastimen säädin 4 tuntia

Kokonaisottoteho maks. 2050 W

Kuivaustilan kokonaispituus 18m

Tilavuus 4 kg (kuiva paino)

9. VIANMÄÄRITYS

Ongelma Mahdollinen syy
Puhallin ei toimi Varmista, että ajastin on kytketty toimin-taan
Varmista, että pistoke on kiinnitetty pisto-rasiaan
Tarkista, ettei mikään sulake ole palanut
Varmista, ettei mikään esine ole estänyt	ilmankiertoa lämmitysyksikön ympärillä tai kaapin yläosassa olevaa ilmanottoau-kkoa aiheuttaen lämpösulakkeen virran-katkaisun
Kuivauskaappi ei lämpene Varmista, että lämpötilan valitsin on ase-tettu vaaditun lämpötilan kohdalle
Varmista, ettei mikään esine ole estänyt	ilmankiertoa lämmitysyksikön ympärillä tai kaapin yläosassa olevaa ilmanottoau-kkoa aiheuttaen lämpösulakkeen virran-katkaisun

Jos ongelmaa ei ratkaista ohjeiden avulla, ota yhteyttä paikalliseen valtuutettuun huoltopalveluun.

Käynnistä kuivauskaappi uudelleen kääntämällä ajastimen säädin asentoon "0" ja kääntämällä se noin viiden minuutin kuluessa vaaditun kuivausajan kohdalle.

9.1 Lämpösulakkeen virrankatkaisu.

Lämpösulake katkaisee virran, jos lämmitysyksikön lämpötila on liian korkea.

10. YMPÄRISTÖNSUOJELU

Kierrätä kaikki materiaalit, joissa on symboli Hävitä kaikki pakkausmateriaalit oikeaoppisesti ympäristön ja tulevien sukupolvien suojelemiseksi. Symbolilla merkittyjä

sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Hävitä kaikki sähkölaitteet soveltuvissa paikallisissa jätekeräyksissä, paikallisen jätepalvelun avulla tai viemällä ne kierrätyskeskuksiin.
