Produkttyp	Soundbar med trådlös subwoofer
Modell	Samsung HW-J8510R
Huvudenhetens mått (B x H x D)	1450.0 x 60.0 x 185.0 mm
Subwooferns mått (B x H x D)	500.0 x 332.0 x 181.0 mm
Huvudenhetens vikt	5.0 kg
Subwooferns vikt	10.6 kg
Total uteffekt	Main: 21W x 9 (8 ohm, THD≤10%), Sub: 161W (3 ohm, THD≤10%)
Strömförsörjning	AC/DC-adapter (DC 24V)
Trådlös anslutning	Wi-Fi (IEEE 802.11a/b/g/n), Bluetooth, TV SoundConnect (Samsung-TV)
Bluetooth-version	Ej specificerad (stöder A2DP, AVRCP)
Ljudkanaler	9.1 kanaler (upmixad)
Ljudlägen	Standard, Musik, Tydlig röst, Sport, Film, Natt
Surroundljud	Ja (Surroundljud expansion)
Subwooferjustering	Nivå: -12 eller -6 till +6
HDMI-ingång/utgång	1 x HDMI IN, 1 x HDMI OUT (TV-ARC)
Optisk ingång	1 x Optisk (visas inte explicit, men stöds för Auto Power Link)
USB-port	1 x USB (för firmwareuppdatering)
Multiroom-stöd	Ja (Samsung Multiroom-app)
Väggmonterbar	Ja (fäste och skruvar medföljer)
Fjärrkontrollens batteri	CR2032 (3V litiumknappcell)
Driftstemperatur	+5°C till +35°C
Luftfuktighet vid drift	10% till 75%
Säkerhet & trygghet	Klass II-produkt, automatisk avstängning efter 15 minuters inaktivitet
Ingående tillbehör	Fjärrkontroll, strömkabel, AC/DC-adapter, väggmonteringssats, subwoofer

Vanliga frågor - HW-J8510R SAMSUNG

Hur ansluter jag subwoofern till soundbaren?

Subwoofern ansluts trådlöst automatiskt när båda är påslagna. Om inte, tryck på ID SET-knappen på subwoofern i 5 sekunder tills den blå LED-lampan blinkar, tryck sedan och håll ned ☑-knappen på fjärrkontrollen i 5 sekunder medan soundbaren är avstängd. Anslutningen är klar när den blå LED-lampan lyser stadigt.

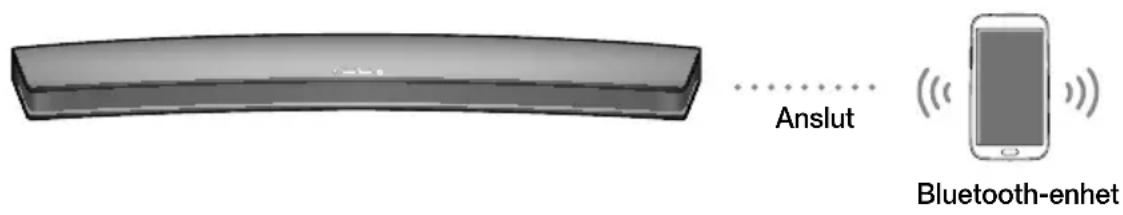

Kan jag använda Bluetooth för att streama musik?

Ja. Tryck på SOURCE för att välja BT-läge, para sedan din enhet genom att välja '[Samsung] HW-Jxxxx' från Bluetooth-listan. Ange PIN 0000 om du uppmanas. Räckvidd upp till 10 meter.

Hur ansluter jag soundbaren till min TV via HDMI ARC?

Anslut en HDMI-kabel från soundbarens HDMI OUT (TV-ARC) till TV:ns HDMI IN (ARC). Soundbaren bör automatiskt växla till TV ARC-läge. Om inte, tryck på SOURCE för att välja D.IN tills det ändras till TV ARC.

Vad är TV SoundConnect och hur använder jag det?

TV SoundConnect möjliggör trådlös ljudströmning från kompatibla Samsung-TV (2012+). Välj TV-läge på soundbaren, acceptera sedan anslutningsuppmaningen på din TV. Om det misslyckas, gå till TV-menyn: Ljud > SoundConnect > Lägg till ny enhet och ställ in på På.

Hur använder jag Samsung Multiroom-appen?

Tryck och håll ned SPK ADD på baksidan av soundbaren i 1 sekund tills 'WIFI READY' visas. Installera Samsung Multiroom-appen på din smartphone, starta den och följ instruktionerna på skärmen för att ansluta till ditt Wi-Fi-nätverk.

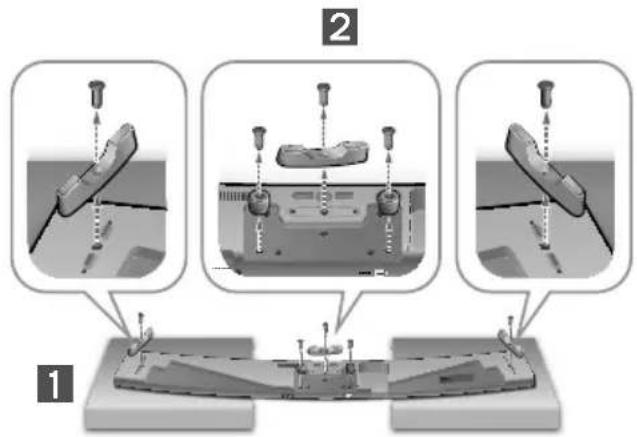

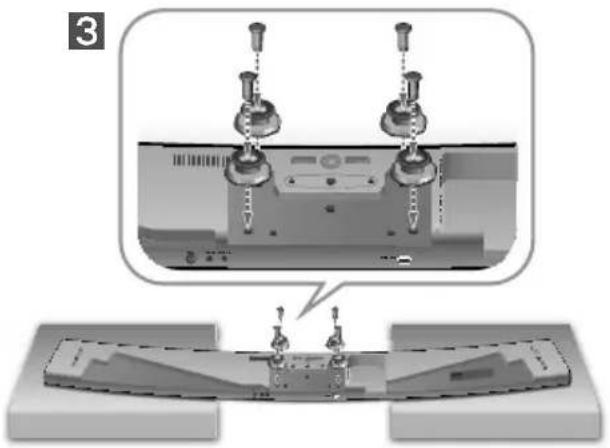

Kan jag väggmontera soundbaren?

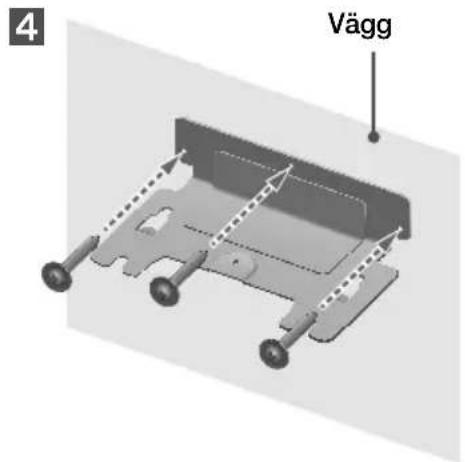

Ja. Använd det medföljande väggmonteringsfästet och skruvarna. Fäst hållarskruvarna i soundbaren, sätt fast fästet på väggen med M5-skruvar (medföljer ej), häng sedan upp soundbaren och säkra med hållarfixmontering.

Hur justerar jag subwooferns volym?

Tryck på WOOFER-knappen på fjärrkontrollen för att växla mellan nivåer från -12 (minimum) till +6 (maximum). Standard är 0.

Vad ska jag göra om soundbaren inte slås på?

Kontrollera att strömkabeln är ordentligt ansluten till vägguttaget och soundbaren. Se till att AC/DC-adaptern är korrekt ansluten. Om den fortfarande är avstängd, koppla ur och vänta 10 sekunder innan du ansluter igen.

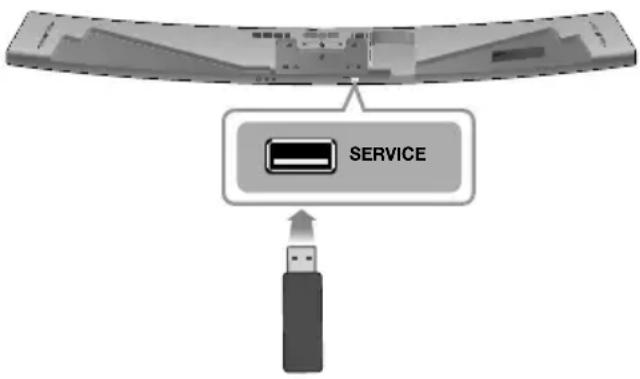

Hur utför jag en firmwareuppdatering?

Soundbaren stöder automatiska uppdateringar när den är ansluten till internet. Alternativt, ladda ner firmware från samsung.com, spara den på en USB-enhet, sätt i USB:n i soundbarens SERVICE-port, och uppdateringen startar automatiskt.

Fjärrkontrollen fungerar inte. Vad kan jag göra?

Byt ut CR2032-batteriet. Se till att batteriet sätts i med den positiva (+) sidan uppåt. Om det fortfarande inte fungerar, flytta närmare soundbaren (inom 7 meter) och ta bort eventuella hinder.

BRUKSANVISNING HW-J8510R SAMSUNG

Flytt fjernkontrollen närmere Soundbarhovedenheten.

TV SoundConnect (TV-paring) mislyktes.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT,ÖPPNA INTE			Den här symbolen visar det finns hög spänning inuti. Det är farligt att på något sätt komma i kontakt med någon intern del i den här produkten.
				Den här symbolen visar att viktiga dokument om användning och underhåll medföljer den här produkten.

	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.
~	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
---	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

WARNING : Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG : FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.

• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.

VAR FÖRSIKTIG

• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget. Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Kontrollera att strömuttaget i ditt hem överensstämmer med märketiketten som finns på baksidan av din produkt. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.
   Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer.
   Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.
5. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön.
   Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

WARNING, SVÄLJ INTE BATTERIET, RISK FÖR FRÄTSKADA,

[Fjärrkontrollen som medföljer] Den här produkten innehåller ett knappbatteri.

Om knappbatteriet sväljs kan det orsaka allvarliga inre frätskador inom 2 timmar och kan leda till döden. Håll nya och begagnade batterier utom räckhåll för barn. Om batterifacket inte stängs på ett säkert sätt, använd inte produkten och håll den utom räckhåll för barn. Om du tror att batterier kan ha svalts eller placerats inuti någon del av kroppen, uppsök omedelbart läkare.

KONTROLLERA KOMPONENTERNA

Soundbar-Huvudenhet

√ Använd en Cat 7-kabel (*STP-typ) för anslutningen.

* Shielded Twist Pair (skärmad partvinnad kabel)

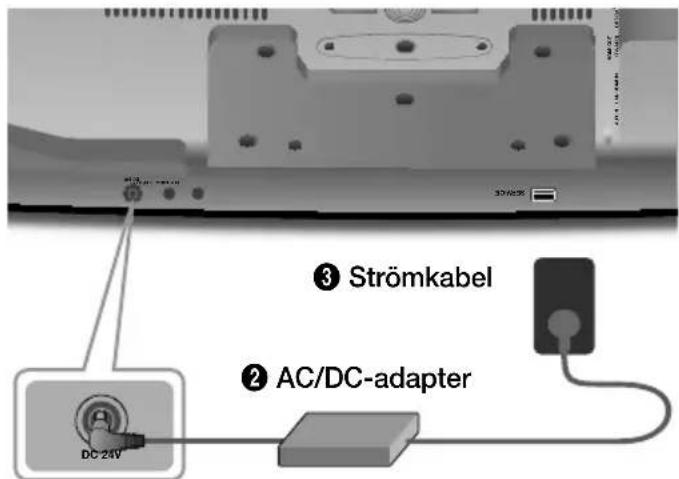

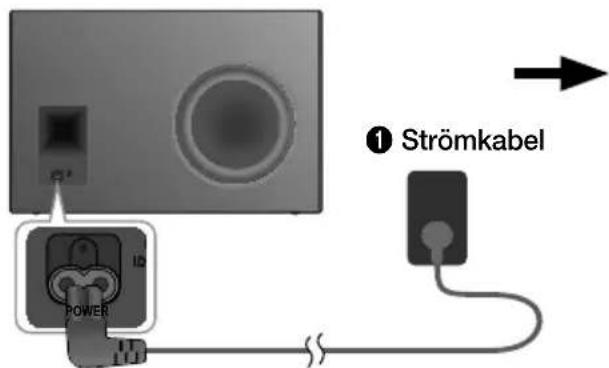

ANSLUTA ELEKTRISK STRÖM

Använd kablarna (1, 2, 3) för att ansluta strömförsörjningen i följande ordning: Subwoofer → Soundbar-Huvudenhet

√ För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett : Soundbar-Huvudenhetens Undersida)

Baksida av Subwoofer

Ansluta elektrisk ström

Baksidan av Soundbar-huvudenheten

DC 24V (Strömuttag)

Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

ANSLUTA SUBWOOFERN TILL SOUNDBAR-HUVUDENHETEN

Du kan uppnå rika bastoner och bättre ljudkvalitet genom att koppla subwoofern till Soundbar-huvudenheten.

Soundbar-Huvudenhet

Soundbar-huvudenheten och subwoofern ska kopplas ihop automatiskt (anslutas trådlöst) när Soundbar-huvudenheten och subwoofern slås på. När den automatiska anslutningen har genomförts slutar den blå indikatorn på ovansidan av subwoofern att blinka och lyser istället stadigt blått.

√ Om indikatorn på ovansidan av subwoofern visar rött eller blinkar blått, har enheten inte anslutits automatiskt. Om det inträffar följer du nedanstående instruktion för att ansluta subwoofern manuellt.
√ Viktigt: Sätt i batteriet i fjärrkontrollen innan du börjar. Se sidan 17 för instruktioner.

1. Anslut strömsladdarna från Soundbar-huvudenheten och subwoofern till ett eluttag.
2. Håll knappen ID SET på subwooferns baksida intryckt i 5 sekunder. Den röda indikatorn längst upp på subwoofern släcks och den blå indikatorn blinkar snabbt.
3. Tryck på -knappen på fjärrkontrollen i 5 sekunder medan Soundbar-huvudenheten är avstängd.
4. Meddelandet ID SET visas på Soundbar-huvudenheten under en kort stund och försvinner sedan.

1. Medan subwooferns indikator blinkar blått trycker du på knappen på fjärrkontrollen eller ⏻ på ovansidan av Soundbar-huvudenheten för att slå på den.
2. Anslutningen har genomförts när indikatorn på ovansidan av subwoofern slutar att blinka och lyser stadigt.

√ Om anslutningsprocessen misslyckas blinkar den blå indikatorn kontinuerligt. Gå till Steg 2 och börja om.

ANSLUTNING TILL TV:N

Du kan njuta av tv-ljud när du har anslutit denna Soundbar till tv:n med/utan kabel.

√ Viktigt: Sätt i batteriet i fjärrkontrollen innan du börjar. Se sidan 17 för instruktioner.

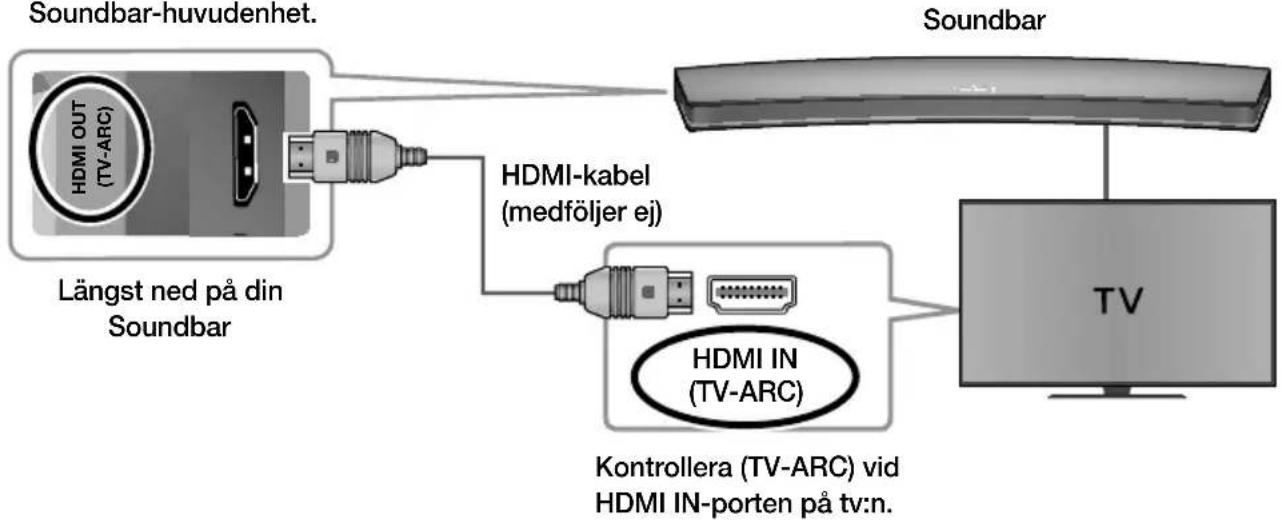

Metod 1. Ansluta med kabel

Kontrollera porten HDMI OUT (TV-ARC) på din Soundbar-huvudenhet.

1. Anslut HDMI-kabeln (medföljer ej) precis som på bilden ovan.
2. TV ARC visas på produktens display och tv-ljud sänds ut.

√ Om tv-ljudet inte hörs trycker du på knappen → på ovansidan av Soundbar eller på knappen SOURCE på fjärrkontrollen för att välja läget D.IN på Soundbar-huvudenhetens skärm. Då ändras läget D.IN till TV ARC och tv-ljudet hörs.
√ Om skärmen på Soundbar-huvudenheten inte ändras till TV ARC bör du kontrollera kabelanslutningen.
√ Du kan enkelt styra volymen på din Soundbar och låsa strömtillförseln.

Metod 2. TV SoundConnect (Anslut till en Samsung TV med Bluetooth)

1. Slå på Samsung TV:n och Soundbar.

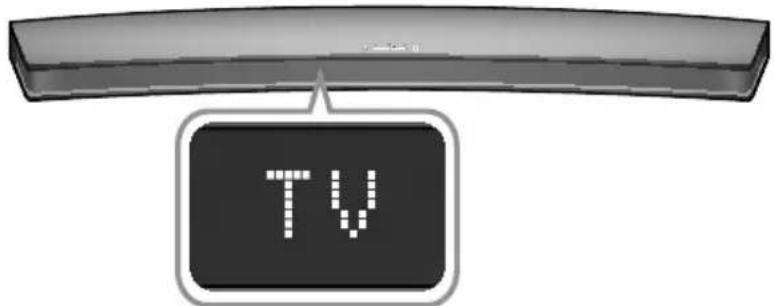

2. Välj läget TV på Soundbar-skärmen genom att trycka på knappen på ovensidan av Soundbar eller på knappen SOURCE på fjärrkontrollen. (Lägena visas i följande ordning: D.IN → AUX → HDMI → BT → TV.)

1. När anslutningsmeddelandet här nedan visas på tv-skärmen väljer du med tv:ns fjärrkontroll.

Välj med tv:ns fjärrkontroll.

√ Om TV SoundConnect-länkningen misslyckas går du till SoundConnect i tv:ns ljudmeny, väljer Lägg till ny enhet och ställer in Lägg till ny enhet på PÅ. Försök sedan igen.
√ Om din Soundbar är ansluten till tv:n genom tv:ns SoundConnect kan du enkelt styra volymen med fjärrkontrollen till antingen Soundbar eller tv:n.
√ TV SoundConnect (Soundshare)-funktionen är endast tillgänglig på vissa Samsung TV-produkter som har lanserats sedan 2012.
√ Om du vill ta bort befintlig anslutning till tv:n och upprätta en ny anslutning till en annan tv håller du knappen ▶II på fjärrkontrollen intryckt i mer än 5 sekunder.
√ I tv:ns SoundConnect-läge kan inte Soundbar parkopplas med en annan Bluetooth-enhet.
√ Placera inte elektroniska enheter eller metallföremål ovanpå produkten. Om du exempelvis kabelansluten/trådlös router, kabel-tv-box eller modem.
√ Om du placerar produkten på golvet kan den trådlösa nätverksprestandan försämras, beroende på golvmaterialet.

Metod 3. Ansluta till ett trådlöst nätverk

Installera Samsung Multiroom-appen och ansluta trådlöst

Följ stegen nedan när du ska installera appen Samsung Multiroom för första gången.

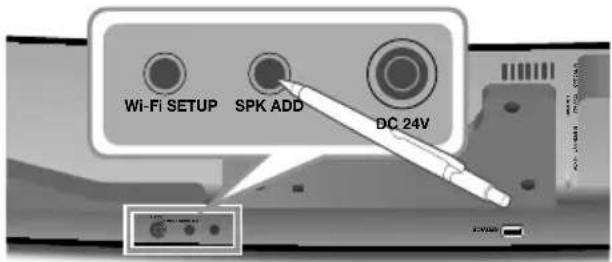

1. Håll knappen SPK ADD på baksidan av Soundbar intryckt i minst 1 sekund.

- Det hörs ett varningsljud och meddelandet "ADD SPEAKER" visas på Soundbar-huvudenheten. Efteråt visas meddelandet "WIFI READY" när läget vänta-på-anslutning aktiveras.

1. Anslut din smarta enhet (smarttelefon, surfplatta o.s.v.) till din trådlösa router.

Soundbars baksida

Internet Trådlös router Smart enhet

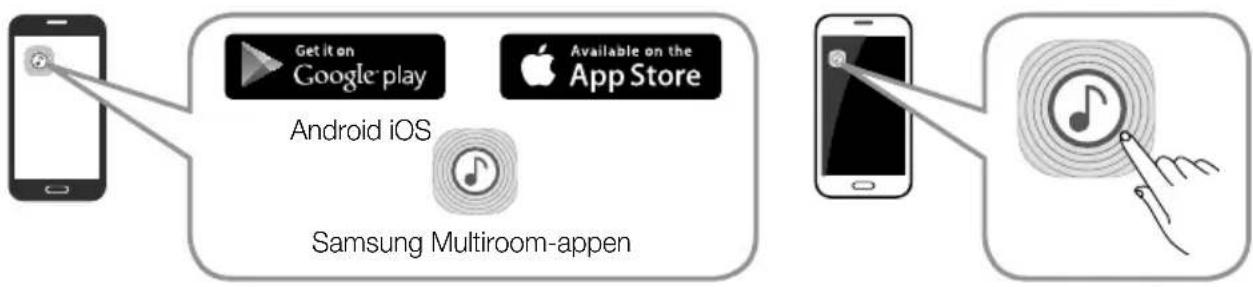

1. Installera appen Samsung Multiroom på din smarta enhet (smarttelefon, surfplatta o.s.v.).

2. Starta appen Samsung Multiroom.


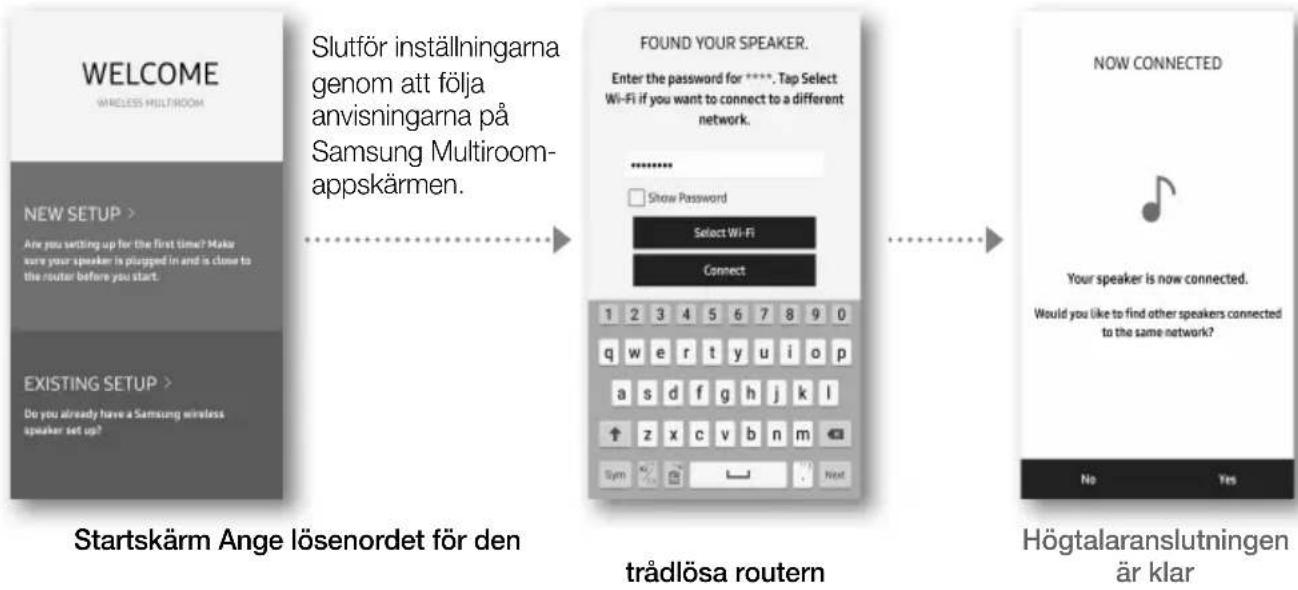

1. Slutför de initiala inställningarna genom att följa anvisningarna på programskärmen.
        G["Startskärm Ange lösenordet för den"]
        H["Startskärm Ange lösenordet för den"]
        I["Startskärm Ange lösenordet för den"]
    end

√ Ange lösedet till din trådlösa router för att ansluta din Soundbar till ett trådlöst nätverk via Samsung Multiroom-appen.

√ Om din trådlösa router inte har ett tilldelat lösenord slutförs de initiala inställningarna utan att du ombeds ange ett lösenord.

Lägga till din Soundbar i ett befintligt Multiroom-ljudsystem

Om appen Samsung Multiroom redan har installerats för användning med en annan ljudenhet med flerrumsfunktioner, följer du dessa steg för att lägga till Soundbar.

Soundbars baksida

1. Håll knappen SPK ADD på baksidan av Soundbar intryckt i minst 1 sekund.

- Det hörs ett varningsljud och meddelandet "ADD SPEAKER" visas på Soundbar-huvudenheten. Efteråt visas meddelandet "WIFI READY" när läget vänta-på-anslutning aktiveras.

1. Anslut din smarta enhet (smarttelefon, surfplatta o.s.v.) till din trådlösa router.

Internet Trådlös router Smart enhet

1. Starta appen Samsung Multiroom.
2. Tryck på ≡ för att visa listan över alla högtalare.

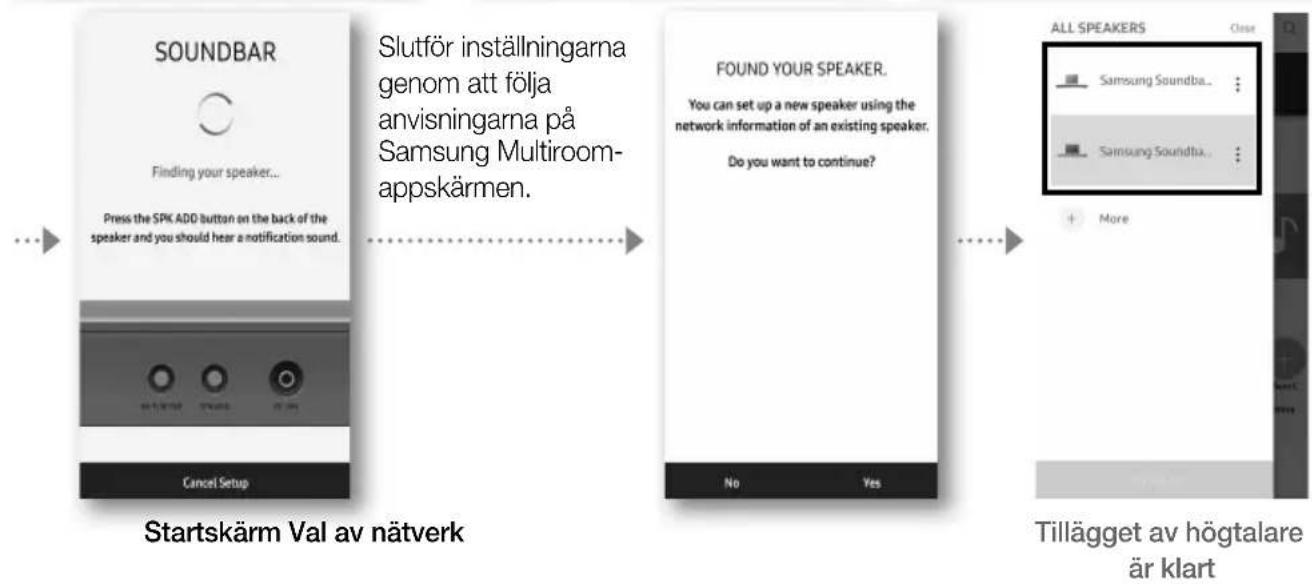

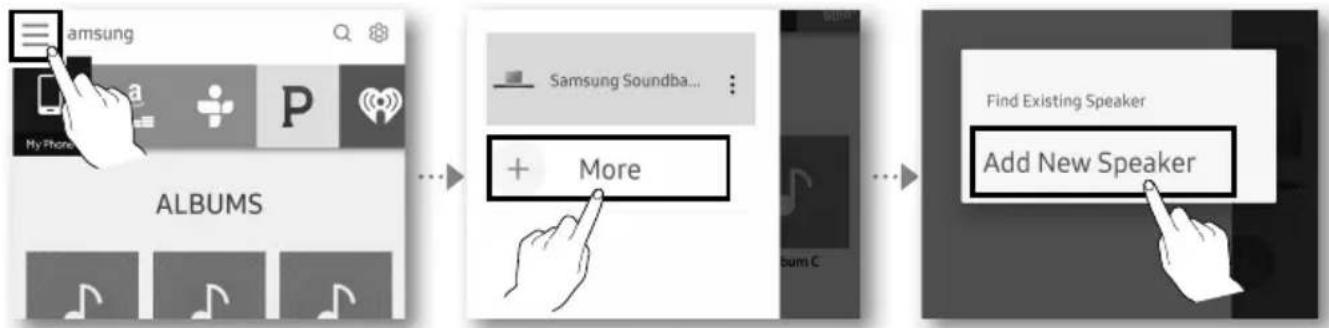

3. Välj More > Add New Speaker i appen och följ sedan anvisningarna på appskärmen.

√ Om du vill välja ett annat nätverk väljer du No.

Ange lösenordet till din trådlösa router för att ansluta din Soundbar till ett trådlöst nätverk via Samsung Multiroom-appen.

Om din trådlösa router inte har ett tilldelat lösenord slutförs de initiala inställningarna utan att du ombeds ange ett lösenord.

Ansluta Soundbar till din Samsung Smart-TV

Du kan ansluta tv:n till din Soundbar via ett trådlöst nätverk och lyssna på tv-ljud.

√ Viktigt: Kontrollera att tv:n och Soundbar är anslutna till samma nätverk.
(Hur du kontrollerar din Samsung-tv:s nätverk : Menyn Hem → Nätverk → Nätverksstatus)

Konfigurera inställningar från din Samsung Smart-TV

√ För att det ska gå att spela upp ljud via Soundbar måste tv-modellen ha stöd för Multiroom-funktionen (Samsung smart-tv tillverkade efter 2014).
√ Om din tv har kopplats från det trådlösa nätverket på grund av att ingångskällan för Soundbar har ändrats, använder du tv-menyn för att återupprätta anslutningen.

- För TV-apparater som har kommit ut under 2016

1. Menyn Hem → Inställn. (💡) → Ljud → Ljudutgång → Välj [Samsung] HW-Jxxxx (Wi-Fi)

2. Tv-ljud sänds ut.

■ För TV-apparater som har kommit ut under 2015

1. Menyn Hem → Ljud → Högtalarlista → Välj [Samsung] HW-Jxxxx (Wi-Fi)
2. Tv-ljud sänds ut.

- För TV-apparater som har kommit ut under 2014

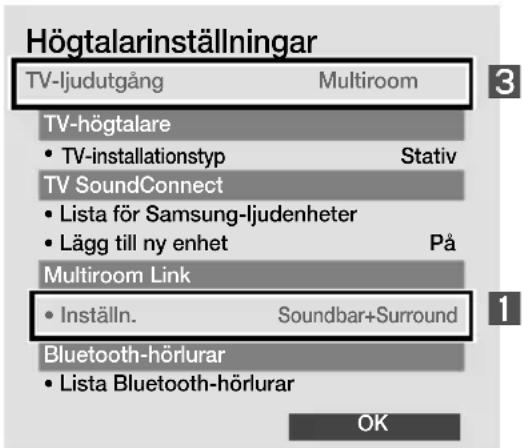

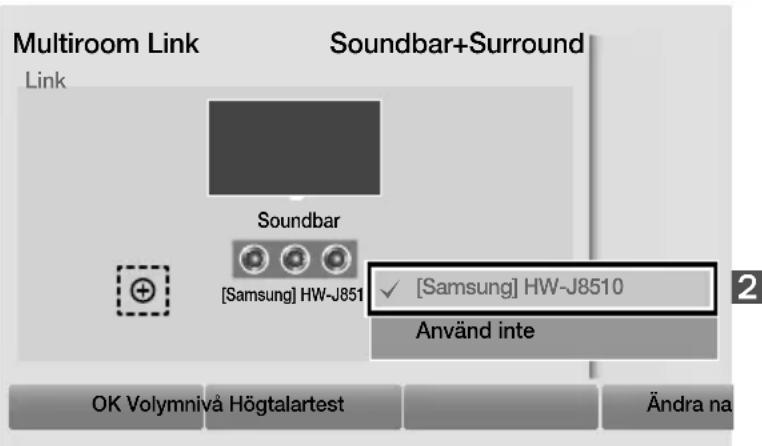

1. Menyn Hem → Ljud → Högtalarinställningar → Välj Multiroom Link - Inställn. → Soundbar+Surround
2. I Soundbar läget väljer du först "J8510" och sedan "OK"
3. Menyn Hem → Ljud → Högtalarinställningar → Välj TV-ljudutgång → Multiroom Link

1. Tv-ljud sänds ut.

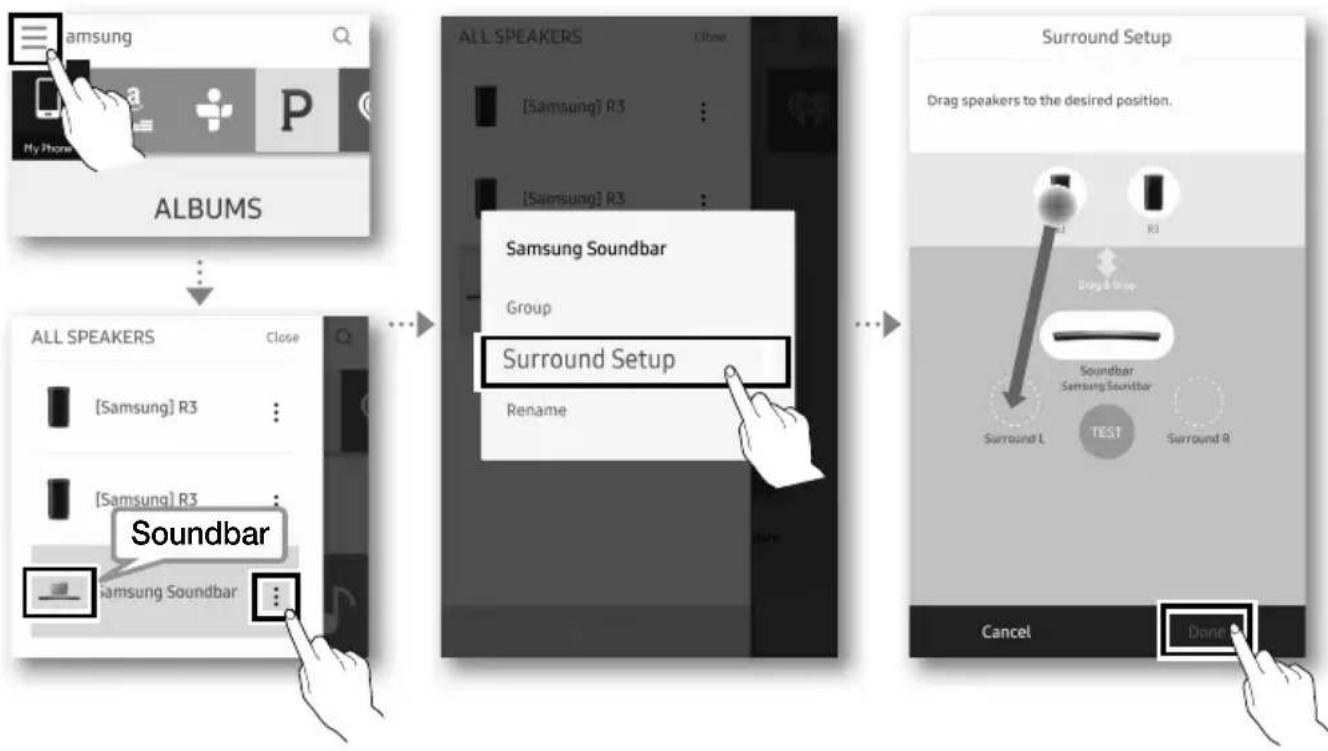

Ansluta ljudsystemet Samsung Multiroom Audio till surroundsystemet

Du kan uppleva tredimensionellt ljud i surroundläget när du har anslutit två Multiroom Audio och en Soundbar.

√ Surroundanslutning är inte möjlig mellan bara en Multiroom Audio och en Soundbar.

1. Tryck på ≡ för att visa listan över alla högtalare.
2. Tryck på : till höger om Soundbar-modellnamnet.
3. Tryck på Surround Setup. Välj Done när du har dragit högtalaren till den plats där du vill ha den.
4. Surroundanslutningen är klar.

√ Läs i webbhandboken om du vill veta hur du ansluter tv:n och surroundsystemet.

Du kan ansluta en Bluetooth-enhet till Soundbar och spela upp musik med stereoljud helt trådlöst.

√ Det är inte möjligt att ansluta flera Bluetooth-enheter samtidigt.

1. Tryck på knappen → på ovansidan av Soundbar eller på knappen SOURCE på fjärrkontrollen för att välja läget BT.
2. Välj Bluetooth-menyn på Bluetooth-enheten du vill ansluta. (se Bluetooth-enhetens bruksanvisning)
3. Välj "[Samsung] HW-Jxxxx" från listan.

- När anslutningen är etablerad mellan Soundbar och Bluetooth-enheten visas [Bluetooth-enhetsnamn] → BT i Soundbar-displayen.

1. Spela musik på den anslutna enheten.

[Om du misslyckas med att ansluta Bluetooth-enheten/Om du måste göra en ny enhetssökning].

• Ta bort föregående "[Samsung] HW-Jxxxx" som hittades av Bluetooth-enheten och sök efter Soundbar igen.
  √ Om PIN-kod efterfrågas vid anslutning av en Bluetooth-enhet, ange <0000>.
  √ I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avständet mellan Soundbar och Bluetooth-enheten överskrider 10 m.

√ Soundbar slås automatisk av efter 15 minuter i statusen Redo.

√ Under följande omständigheter kan Soundbar inte söka efter eller ansluta till Bluetooth-enheter:

• Om det finns ett kraftigt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter paras ihop simultant med Soundbar.
• Om Bluetooth-enheten slås av, inte finns tillgänglig eller inte fungerar som den ska.

√ Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen SOURCE på fjärrkontrollen eller på knappen → på produktens ovensida för att växla från BT till ett annat läge eller stänga av Soundbar.

- Den anslutna Bluetooth-enheten väntar en viss tid på gensvar från Soundbar innan anslutningen bryts. (Tiden till frånkopplingen kan variera beroende på Bluetooth-enhet)

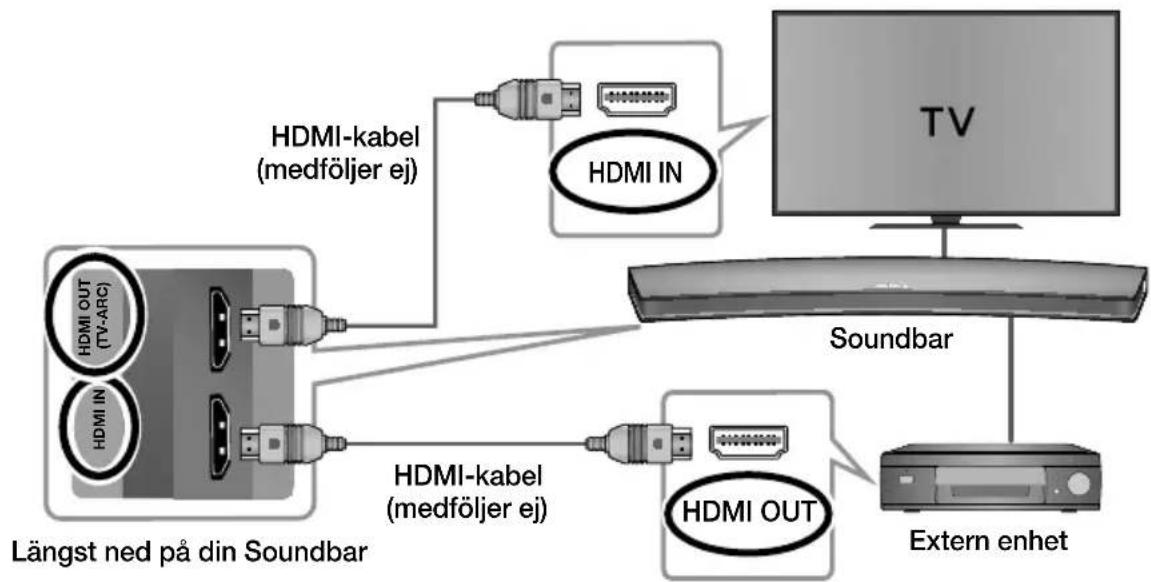

ANSLUTNING TILL EN EXTERN ENHET

Du kan lyssna på ljud från andra externa enheter som BD-spelare/spelkonsoler/digitalboxar osv. genom att ansluta dem till Soundbar.

1. Anslut HDMI-kabeln (medföljer ej) precis som på bilden ovan.
2. Tryck på knappen → längst upp på din Soundbar eller på knappen SOURCE på fjärrkontrollen för att välja läget HDMI.
3. Din Soundbar visar HDMI på displayen och sänder ut ljud.

PROGRAMVARUUPPDATERING

Samsung kan erbjuda uppdateringar för Soundbar-systemets fasta programvara i framtiden.

Auto-uppdatera

Automatiska uppdateringar av inbyggd programvara genomsöks och utförs om Soundbar är ansluten till Internet, oavsett om den är påslagen eller avstängd.

√ Om du använder auto-uppdateringsfunktionen måste Soundbar anslutas till internet.

Wi-Fi-anslutning till Soundbar avslutas om strömkabeln dras ur eller om strömmen stängs av. Om strömmen stängs av slår du på Soundbar och ansluter den på nytt.

Uppdatera med USB

Om en uppdatering finns kan du uppdatera den fasta programvaran genom att ansluta en USB-enhet med programuppdateringen för den fasta programvaran till USB-porten på Soundbar.

Mer information om hur du hämtar uppdateringsfilerna finns på Samsung Electronics webbplats (samsung.com/sec) → sök efter modellnamnet → hämta den inbyggda programvaran från menyalternativet för kundsupport. Alternativets namn kan variera.

INSTALLERA VÄGGFÄSTET

• Installera på en vertikal vägg.
- Installera inte Soundbar-systemet på en plats med hög temperatur och/eller luftfuktighet. Installera systemet på en stabil vägg som klarar att bära Soundbar-huvudenhetens vikt.
- Kontrollera att väggen håller. Om du vill installera Soundbar-systemet på en vägg som inte kan bära Soundbar-huvudenhetens vikt, måste väggen förstärkas före installationen. Om detta inte är möjligt måste systemet installeras på en annan vägg som är tillräckligt stabil för att kunna bära Soundbar-huvudenhetens vikt.
- Köp och använd fixerskruvar eller fästen som passar för den typ av vägg du har (gips, plywood, trä etc.).
Om möjligt ska du fixera skruvarna i väggfästen.
- Köp skruvar till väggfästet i enlighet med typ av och tjocklek på den vägg som du vill montera Soundbar på.
- Diameter: M5
- Längd: L 35 mm eller längre rekommenderas.
- Anslut kablar från enheten till externa enheter innan du installerar på väggen.
- Se till att slå av och dra ur kontakten på enheten innan installation. Annars kan det leda till kortslutning.

För Soundbar-huvudenheten (Väggmonteringskomponenter)

Fästskruv 1 (4 st.)	Fästskruv 2(för att fästa Soundbar-huvudenheten) (4 st.)
Tillbehör förväggmontering	Hållarfäste(för väggmontering)

1. Placera Soundbar som på bilden. Se noga till så att inte knapparna vidrör underlaget.
2. Om Hållarfot (3 st.) och Hållarstöd (2 st.) är fastsatta ska de tas bort.

1. Fäst Fästskruv 1 (4 st.) och Fästskruv 2 (för att fästa Soundbar-huvudenheten) (4 st.) ordentligt i hålen på Soundbar såsom visas på bilden.

1. Fäst Väggmonteringsskruv en och en i de tre hålen för att fästa Tillbehör för väggmontering på väggen.

√ Rekommenderad skruv: M5

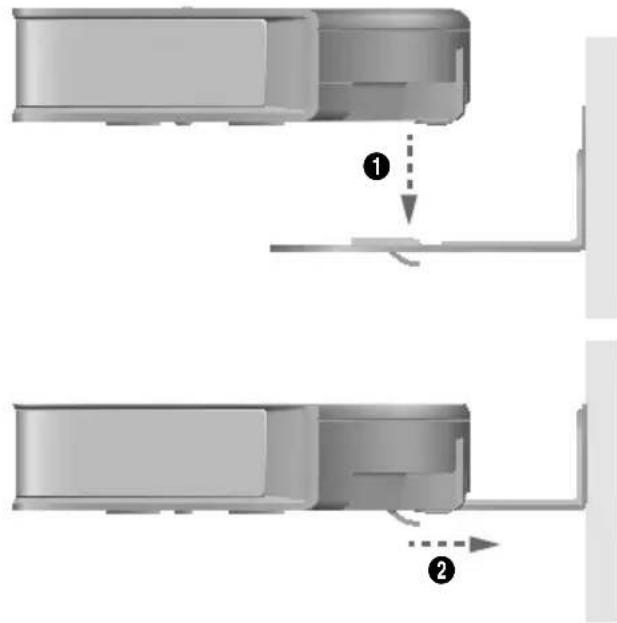

1. Montera Soundbar på Tillbehör för väggmontering i den ordning som följande illustration visar (1 → 2).

5

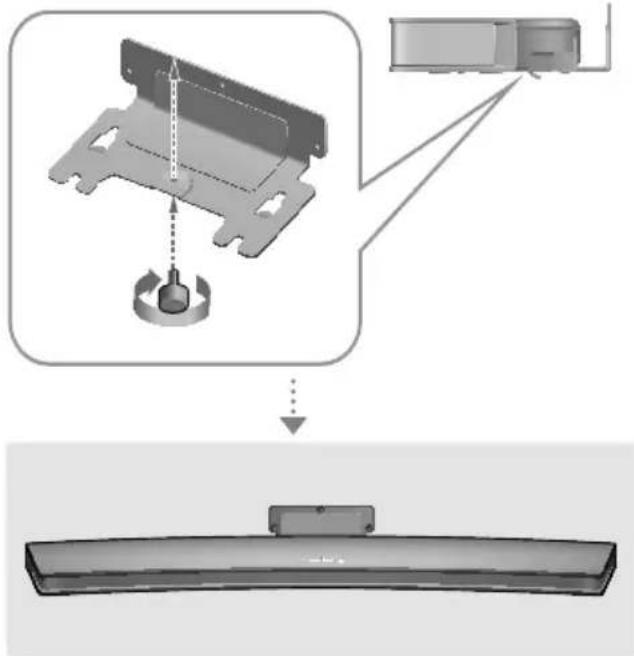

1. Fäst Hållarfäste (för väggmontering) vid Tillbehör för väggmontering med Soundbar.

6

√ Väggmonteringsskruv ingår inte.

√ Eftersom olika typer av väggmonteringsskruvar krävs beroende på väggtyp bör du undersöka väggen före monteringen och köpa de lämpliga väggmonteringsskruvar som ska användas.

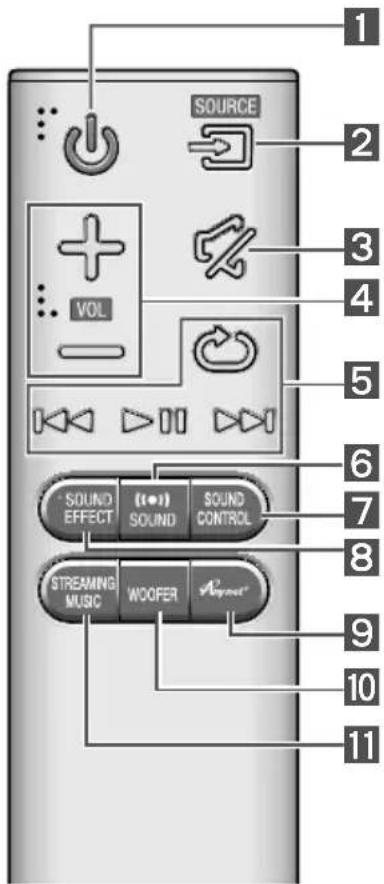

KNAPPAR OCH FUNKTIONER PÅ FJÄRRKONTROLLEN

Sätta i batteriet innan fjärrkontrollen används

1. Använd ett lämpligt mynt och vrid fjärrkontrollens batterilock moturs så att det kan tas bort som i figuren nedan.
2. Sätt i ett litiumbatteri (3 V). Pluspolen (+) ska peka uppåt när du sätter i batteriet. Lägg på batterilocket och passa sedan in "●"-märkena mot varandra som i figuren nedan.
3. Använd ett lämpligt mynt för att vrida fjärrkontrollens batterilucka medurs så längt det går för att fästa den på plats.

1	Strömförsörjning	Slår på och stänger av din Soundbar.
2	SOURCE	Tryck för att välja en källa som är ansluten till din Soundbar.
3	Tyst	Anger tillfälligt volymen till 0.Avbryt genom att trycka igen.
4	Volym	Ändrar enhetens volymnivå.
5	>00Spela upp/pausa	Tryck på ▶II -knappen om du vill pausa musiken tillfälligt.Tryck på ▶II -knappen igen om du vill spela upp den valda musiken.
	Hoppa framåt	Välj nästa fil.
	Hoppa bakåt	Välj föregående fil.
	Upprepa	Funktionen Repetera är bara tillgänglig vid uppspelning av musik från låtar i telefonen eller via musiktjänster i Samsungs Multiroom-app.OFF-REPEAT: Avbryter upprepad uppspelning.TRACK-REPEAT: Upprepa uppspelning av ett spår.ALL-REPEAT: Upprepa uppspelning av alla spår.
6	Surroundljud	Surroundljudsfunktionen lägger till djup och rymd till ljudet.När du trycker på den här knappen alterneras ON och OFF.
7	SOUNDCONTROL	Du kan välja mellan TREBLE, BASS och AUDIO SYNC.Om du vill styra volymen för diskant- eller basljudet väljer du TREBLE eller BASS i ljudinställningarna och justerar sedan volymen mellan -3 +3 genom att använda knapparna [][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][][]
8	SOUND EFFECT	Välj bland sex ljudlägen: STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, och NIGHT.√NIGHT-lägeNär du byter kanal eller musikkälla justeras volymskillnaden mellan olika musikinmatningsskällor automatiskt så att den är lämplig att lyssna på.
9	Anynet+	Du kan slå på och stänga av Anynet+ och Auto Power Link-funktionen.Anynet+ och Auto Power Link-funktionen fungerar i motsatt ordning till varandra.Anynet+: vid anslutning via en HDMI-kabel kan du styra din Soundbar med fjärrkontrollen till din Samsung-tv.Auto Power Link: din Soundbar slås på automatiskt när du slår på tv:n som är ansluten via en optisk ingång.
10	WOOFER	Du kan justera subwoofer-volymen mellan -12 , eller mellan nivåerna -6 6 .
11	STREAMINGMUSIC	Du kan lyssna på internetradio via Strömma musik.Du kan välja önskad station bland 3 internetradiostationer som standard.Om du vill använda funktionen Strömma musik ska du ansluta din Soundbar till ett nätverk.

FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden inkopplad i uttaget?

Koppla in kontakten i vägguttaget.

En funktion fungerar inte när knappen trycks in.

Finns det statisk elektricitet i luften?

Koppla från strömkontakten och anslut igen.

Det hörs inget ljud.

Ärytst-funktionen på?

Tryck på (Tyst)-knappen för att avbryta funktionen.

Är volymen inställd på minimum?

Höj Volymen.

Bilden visas inte på TV:n när funktionen är vald.

Är batteriet tomt?

→ Ersätt med ett nytt batteri.

Är avståndet mellan fjärrkontrollen och Soundbarhuvudenheten för långt?

Flytta fjärrkontpollen närmare Soundbarhuvudenheten.

TV SoundConnect (TV-parningen) misslyckades.

TV SoundConnect stöds av vissa Samsung TV:s släppta efter 2012. Kontrollera din TV för att se om den stöder TV SoundConnect.

Har TV:n firmware senaste version?

→ Uppdatera TV:n till senaste firmware.

Uppstod något fel vid anslutningen?

→ Kontakta Samsungs kundcenter.

Återställ TV SoundConnect och anslut igen. Du återställer TV SoundConnect-anslutningen genom att hålla knappen ▶II intryckt i 5 sekunder.

Den röda lysdioden på subwoofern blinkar och subwoofern avger inget ljud.

Det här problemet kan uppstå om subwoofern inte är ansluten till Soundbar-huvudenheten.

Försök ansluta subwoofern igen. Se sidan 5.

Subwoofern brummar och vibrerar märkbart.

Försök justera subwooferns vibrationer

Tryck på knappen WOOFER på fjärrkontrollen och justera värdet (mellan -12, -6 \~ +6).

LICENS

För DTS-patent, se http://patents.dts.com. Tillverkat under livens från DTS Licensing Limited. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS 2.0 Channel är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Alla rättigheter förbehålles.

HDMI

HDMI gränssnittet för HDMI High-Definition Multimedia och logotypen för HDMI är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och i andra länder.

Spotify®

- Spotify-programvaran använder licenser från tredje part som finns här: www.spotify.com/connect/third-party-licenses.

- Mer information om Spotify Connect finns på www.spotify.com/connect

Mer information om Open Sources som används med denna produkt finns på webbsidan: http://opensource.samsung.com

VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
  • En administrationsavgift kan debiteras om antingen
  a. en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).
  b. du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).
• Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

SPECIFIKATIONER

ALLMÄNT	Vikt	Soundbar-Huvudenhet	5,0 kg
		Subwoofer(PS-WJ8510R / PS-WJ8511R)	10,6 kg
	Mått(B x H x D)	Soundbar-Huvudenhet	1450,0 x 60,0 x 185,0 mm
		Subwoofer(PS-WJ8510R / PS-WJ8511R)	500,0 x 332,0 x 181,0 mm
	Driftstemperaturintervall		+5 °C till +35 °C
	Intervall för luftfuktighet		10 % till 75 %
FÖRSTÄRKARE	Utgångseffekt	Soundbar-Huvudenhet	21W x 9, 8 OHM, THD≤10%
		Subwoofer(PS-WJ8510R / PS-WJ8511R)	161W, 3 OHM, THD≤10%

• Nominell specifikation

• Design, specifikationer och programskärm kan ändras utan föregående meddelande.
• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.

- Vikt och mått är ungefärliga.

- För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett : Soundbar-Huvudenhetens Undersida)

Var försiktig : Produkten startar om automatiskt om du slår på/av Wi-Fi/Ethernet.

Total strömförbrukning i standby-läge (W) (Alla nätverksportar är i tillståndet “PÅ”)		2,9W
Wi-Fi/Ethernet	Avaktiveringsmetod för port	Tryck på Wi-Fi SETUP-knappen på produkten i 30 sekunder för att slå på/av Wi-fi/Ethernet.
Bluetooth Avaktiveringsmetod för port		Tryck på SPK ADD-knappen på produkten i 30 sekunder för att slå på/av Bluetooth.

Trådlösa modeller (inklusive frekvensen 5,15 GHz–5,35 GHz)

- Härmed intygar Samsung Electronics att denna utrustning uppfyller de viktigaste kraven och andra relevanta regler i direktivet 1999/5/EG.

Den ursprungliga deklarationen om överensstämmelse finns på

http://www.samsung.com, under sökvägen Support > Sök produktsupport, där du anger modellnamnet.

Den här utrustningen kan användas i alla EU-länder. Den här utrustningen får bara användas inomhus.

Trådlösa modeller (exklusive frekvensen 5,15 GHz–5,35 GHz)

- Härmed intygar Samsung Electronics att denna utrustning uppfyller de viktigaste kraven och andra relevanta regler i direktivet 1999/5/EG.

Den ursprungliga deklarationen om överensstämmelse finns på

http://www.samsung.com, under sökvägen Support > Sök produktsupport, där du anger modellnamnet.

Den här utrustningen kan användas i alla EU-länder.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö.

Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök samsung.com/uk/aboutsamsung/samsungelectronics/corporate citizenship/data_corner.html om du vill veta mer om Samsungs miljöengagemang och om produktspecifika lagenliga skyldigheter (t.ex. REACH).
