BRUKSANVISNING LC1C EZVIZ

Overvåkingskamera med lyskastere

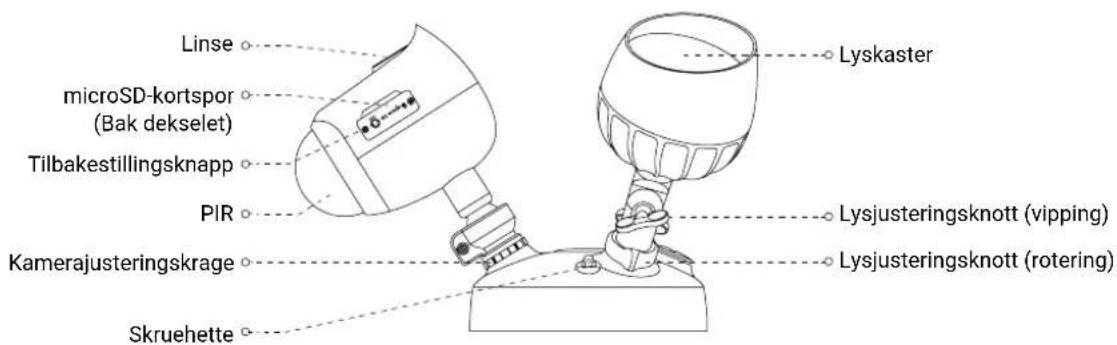

Linse microSD-kortspor (Bak dekselet) Tilbakestillingsknapp PIR Kamerajusteringskrage Skruehette Lyskaster Lysjusteringsknott (vipping) Lysjusteringsknott (rotering)

Navn Beskrivelse

Hold monteringsstengene på plass i braketten.

Trinn 4 Monter monteringsbraketten.

Trinn 7 Plasser overvåkingskameraet med lyskastere på braketten.

Förpackningens innehåll

Säkerhetsbelysningskamera Skruvsats Snabbguide

Objektiv Fack för micro SD-kort (bakom luckan) Återställningsknapp PIR Justeringsring för kamera Basskruvlock Säkerhetsbelysning Justeringsvred för belysning (lutning) Justeringsring för belysning (rotation)

Namn Beskrivning

Justeringsvred för belysning (lutning)	Lossa justeringsvredet och luta belysningen upp till 180°. Dra åt justeringsvredet när du har riktat belysningen som du vill ha den.
Justeringsring för belysning (rotation)	Lossa på justeringsringen och vrid belysningen upp till 360°. Dra åt justeringsringen när du har riktat belysningen som du vill ha den.
Justeringsring för kamera	Lossa på justeringsringen och rotera kameran upp till 360°. Dra åt justeringsringen när du har riktat kameran som du vill ha den.
Micro SD-kort (säljs separat)	Formatera kortet i EZVIZ-appen före användning.

Återställningsknapp Håll intryckt i 5 sekunder för att starta om och återställa alla parametrar till standard.

PIR Med PIR (Passiv Infraröd), kan enheten identifiera en mänsklig kropp, djur och andra föremål.

Hämta EZVIZ-appen

1. Anslut din mobiltelefon till Wi-Fi med hjälp av ditt 2,4 GHz nätverk.
2. Sök efter "EZVIZ" i App Store eller Google Play™.
3. Ladda ned och installera appen EZVIZ.
4. Starta appen och registrera ett EZVIZ-användarkonto.

Installation

• Installationshöjden påverkar rörelsedetekteringen, den rekommenderade installationshöjden för säkerhetsbelysningskameran är: 3 m (10 fot) ovanför marken.

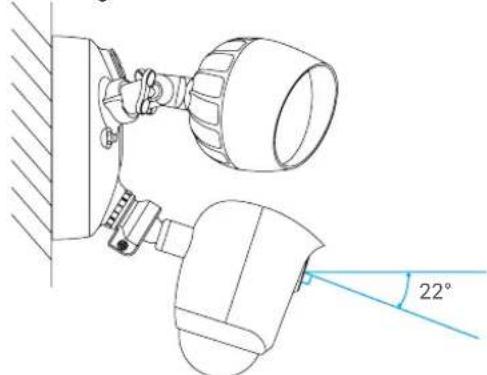

• Rekommenderad inställningsvinkel för kameran är: 22 grader som visas nedan.

Steg 1 Stäng av elektriciteten vid brytaren som styr säkerhetsbelysningens strömkrets.

• Om du inte vet var brytaren är eller hur du stänger av strömmen till strålkastarkretsen ska du kontakta en auktoriserad elektriker.
• Ha alltid brytaren avstängd under installationen.

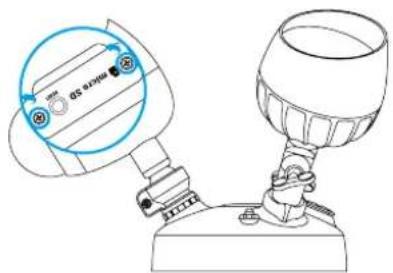

1. Ta bort luckan på sidan av kameran.
2. Sätt i ett micro SD-kort (säljs separat) i kortfacket och tryck till tills du hör ett klick.
3. Sätt tillbaka locket.

När du har installerat micro SD-kortet bör du initiera kortet i EZVIZ-appen innan du använder det. För mer information om användning, se sidan 60: Initiera micro SD-kort.

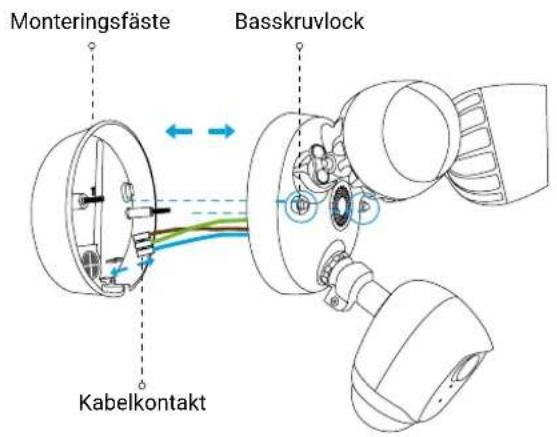

Steg 3 Ta loss monteringsfästet från säkerhetsbelysningskameran.

1. Skruva loss de 2 basskruvlocken.
2. Ta loss säkerhetsbelysningskameran från monteringsfästet och dra ur kabelkontakten från monteringsfästet.

Monteringsfäste Basskruvlock Kabelkontakt

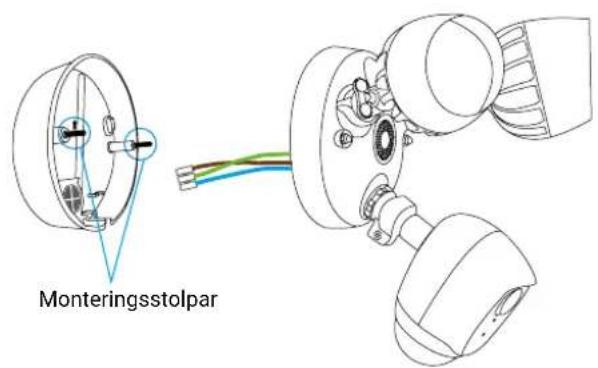

1. När monteringsfästet har tagits bort från kameran ser det ut som på bilden nedan.

Monteringsstolpar

Håll fast monteringsstolpen i fästet.

Steg 4 Montera monteringsfästet

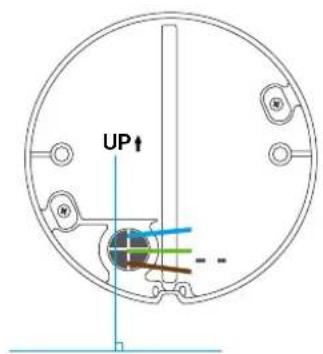

• Se till att logotypen (UP) är vänd uppåt när du sätter fast monteringsfästet.
• Kontrollera att väggen/taket är starkt nog att tåla tre gånger säkerhetsbelysningskamerans vikt.

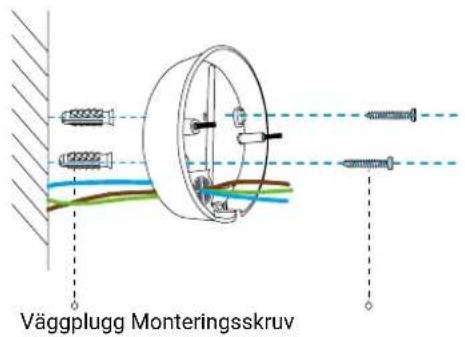

Säkerhetsbelysningskameran kan monteras på väggen eller i taket. Här visas väggmontering som exempel.

1. Välj en ren och plan yta.
2. Borra två hål i väggen och tryck in pluggarna.
3. Dra kablarna från väggen genom gummidelen på monteringsfästet.
4. Fäst monteringsfästet i väggen med monteringsskruvarna.

Väggplugg Monteringsskruv

UP↑

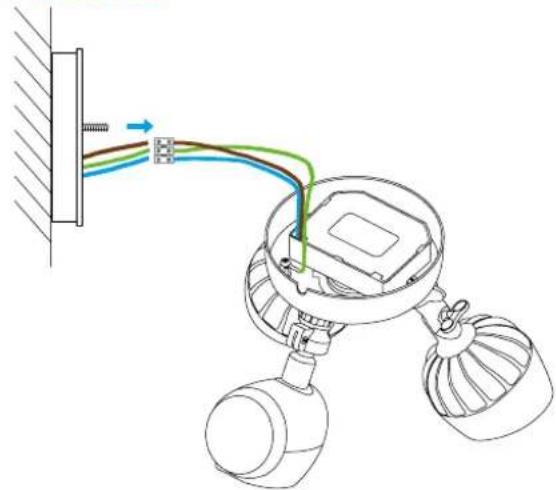

Steg 5 Anslut kablarna.

Följ stegen nedan för att ansluta kablarna från väggen till kablarna i säkerhetskameran som på bilden nedan.

1. Anslut jordkabeln (eller den gulgröna kabeln) från väggen till den gulgröna kabeln i säkerhetsbelysningskameran.
2. Anslut de varma (eller bruna) och neutrala (eller blå) kablarna från väggen till de bruna och blå ledningarna i säkerhetsbelysningskameran.
3. Fäst dem med en skruvmejsel (säljs separat).

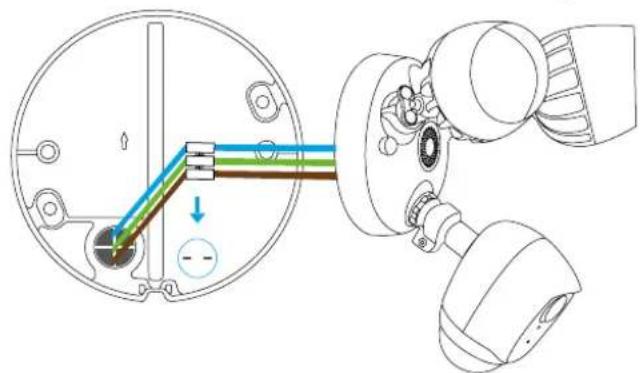

Figur: Anslut kablarna

Kablar från väggen Anslut till matchande kabel i kameran

Gulgrön kabel-Jordkabel Gulgrön

Brun-Varm Brun

Blå-Neutral Blå

När du har fäst kablarna fäster du kabelkontakten i monteringsfästets monteringsplatta.

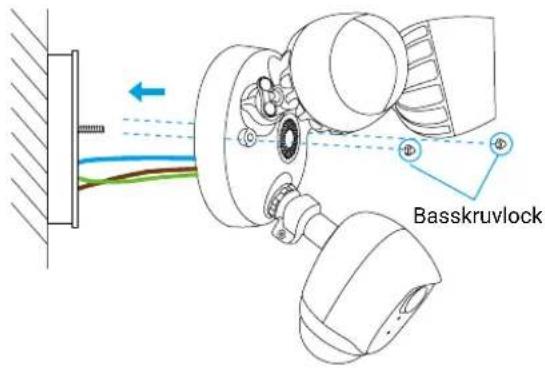

Steg 7 Placera säkerhetsbelysningskameran på fästet.

Rikta in monteringsstolparna mot hålen på säkerhetsbelysningskameran och tryck ihop dem så att basskruvlocken säkras.

Steg 8 Slå på strömmen till brytaren.

Slå på strömmen till säkerhetsbelysningens krets.

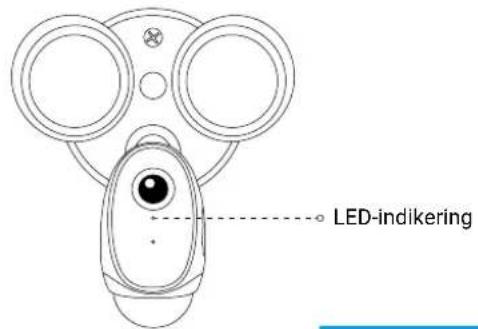

Steg 9 Bekräfta att säkerhetsbelysningskameran har ström

1. När strömmen har återställts är säkerhetsbelysningskameran klar för installation när lamporna är tända och LED-indikeringen på kamerans framsida blinkar snabbt i blått.

LED-indikering

• Fast rött sken: Kameran startar.
- Långsamt blinkande rött sken: Wi-Fi-anslutningen har slutat att fungera.
- Snabbt blinkande rött sken: Kamerafel (exempelvis, fel på micro SD-kortet).

Blå

• Fast blått sken: Video visas eller spelas upp i appen EZVIZ.
• Långsamt blinkande blått sken: Kameran fungerar korrekt.
• Snabbt blinkande blått sken: Kameran är redo för Wi-Fi-anslutning.

Lägg till en säkerhetsbelysningskamera i EZVIZ

1. Logga in i appen EZVIZ.
2. Tryck på "+" i det övre, högra hörnet av EZVIZ startskärm för att gå till sidan för att skanna QR-kod.

Home + Add Device

1. Skanna QR-koden på säkerhetsbelysningskameran.
2. Följ EZVIZ-appguiden för att slutföra Wi-Fi-konfigurationen.

- Om du vill byta trådlöst nätverk för din säkerhetsbelysningskamera håller du in återställningsknappen i 5 sekunder, och går igenom det här avsnittet igen.

• Säkerhetsbelysningskameran arbetar med signaler för trådlösa nätverk på 2,4 GHz-bandet. Om du har en dual-band-router med separata 2,4 GHz- och 5 GHz-nätverk, kontrollera att telefonen är ansluten till 2,4 GHz.
• Om ditt trådlösa nätverks signalstyrka är lägre än 50 % där du vill installera säkerhetsbelysningskameran rekommenderar vi att du skaffar en signalförstärkare till ditt trådlösa nätverk för att förbättra signalen vid installationsplatsen.

Initiera micro SD-kort

1. Kontrollera minneskortets status i EZVIZ-appen genom att trycka på Storage Status (Lagringsstatus) i gränssnittet Device Settings (Enhetsinställningar).

Wi-Fi Configure TEST-WiFi > Storage Status > Device Version Vx.xx build xxxxxx No new version

1. Om minneskortets status visas som Uninitialized (inte initialiserad), trycker du för att initialisera det. Statusen kommer att ändras till Normal.

Besök www.ezvizlife.com för mer information.

Kassens indhold

Tack för att du har köpt produkter från Hangzhou EZVIZ Software Co., Ltd. ("EZVIZ") Denna begränsade garanti ger dig, den ursprunglige köparen av EZVIZprodukten särskilda juridiska rättigheter. Du kan dessutom ha andra juridiska rättigheter som varierar mellan stater, provinser och jurisdiktioner. Denna garanti gäller endast för den ursprunglige köparen av produkten. "Ursprunglig köpare" innebär den kund som har köpt EZVIZ-produkten från en auktoriserad återförsäljare. Friskrivningarna, undantagen och ansvarsbegränsningarna i denna garanti gäller inte om de är förbjudna i tillämplig lagstiftning. Ingen distributör, återförsäljare, agent eller anställd är auktoriserad att göra några ändringar, utökningar eller tillägg i denna garanti.

Din EZVIZ-produkt har garanti under en period av två (2) år från inköpsdatum för material- och tillverkningsfel, eller sådan längre period som kan vara lagstadgad i det land eller den stat där denna produkt säljs, vid normal användning i enlighet med användarhandboken.

Du kan begära garantiservice genom att kontakta vår Kundservice.

För alla defekta EZVIZ-produkter med garanti, kommer EZVIZ efter eget val att, (i) reparera eller ersätta din produkt utan kostnad, (ii) byta ut din produkt mot en fungerande likvärdig produkt, eller (iii) återbetala det ursprungliga inköpspriset, under förutsättning att du tillhandahåller det ursprungliga kvittot eller en kopia av det, en kort beskrivning av felet och returnerar produkten i sin originalförpackning. Enligt EZVIZ eget omdöme kan reparation eller ersättning ske med en ny eller renoverad produkt eller komponent. Denna garanti omfattar inte fraktkostnader, försäkringar, eller andra tilläggskostnader du har när du returnerar produkten.

Förutom där det är förbjudet i tillämplig lagstiftning är detta din enda och exklusiva gottgörelse enligt denna garanti. Alla produkter som antingen har reparerats eller ersatts enligt denna garanti kommer att omfattas av villkoren i denna garanti under nittio (90) dagar från leveransdatum, eller den återstående ursprungliga garantiperioden, beroende på vilken som är längst.

Garantin gäller inte för följande och upphävs:

- Om garantianspråket sker utanför garantiperioden eller om inköpsbeviset inte tillhandahålles,

- För eventuellt funktionsstörning, defekt eller fel som orsakas av eller är ett resultat av stötar, misskötsel, manipulation, användning på annat sätt än vad som sägs i tillämplig bruksanvisning, felaktig spänningsmatning, olycka, förlust, stöld, brand, översvämning eller andra oförutsägbara fenomen, transportskador, eller skador som uppstår till följd av reparationer utförda av obehörig personal.

- För alla förbrukningsdelar, såsom batterier där funktionsstörningen är en del av produktens normala åldrande,

- Kosmetiska skador, inklusive men inte begränsat till repor, bucklor och avbrutna plastdelar vid portarna,

- All programvara, även om den förpackats och sålts tillsammans med EZVIZ-hårdvara,

- För alla andra skador som är fria från fel i material eller tillverkning,

- Vanlig rengöring, normalt kosmetiskt och mekaniskt slitage.

Tveka inte att kontakta din återförsäljare eller vår Kundservice om du har några frågor.
