Produkttyp	OLED-TV
Skärmstorlek	55 tum (139 cm)
Upplösning	4K Ultra HD (3840 x 2160 pixlar)
HDR-teknik	HDR10, HLG, Dolby Vision
Operativsystem	Android TV
Tuner	DVB-T/T2/C/S/S2
Anslutningar	Wi-Fi, Bluetooth, Ethernet, 4x HDMI, 3x USB, hörlursuttag, optisk utgång
Ljud	Högtalare 2 x 10 W, Dolby Audio
Strömförsörjning	220-240 V AC, 50/60 Hz
Strömförbrukning (typisk)	150 W
Standby-förbrukning	0,5 W
Mått med stativ	1229 x 770 x 255 mm (B x H x D)
Mått utan stativ	1229 x 710 x 52 mm (B x H x D)
Vikt med stativ	20 kg
Vikt utan stativ	18 kg
Huvudfunktioner	Smart-TV, Google Assistant, inbyggd Chromecast, Apple AirPlay, Netflix, YouTube
Underhåll och rengöring	Mjuk och torr trasa, undvik slipande produkter
Säkerhet	Barnlås, VESA-väggfäste 300x300, tillräcklig ventilation
Reservdelar och reparerbarhet	Fjärrkontroll, kablar, reparationspaket; reparerbarhetsindex uppskattat till 8/10
Allmän information	Märke Sony, modell KD55AF8BU, år 2018

Vanliga frågor - KD55AF8BU SONY

Hur slår man på eller stänger av Sony KD55AF8BU TV?

Använd knappen Power på fjärrkontrollen eller knappen under Sony-logotypen på TV:n. Ett långt tryck stänger av enheten helt.

Hur ansluter man TV:n till internet?

Gå till Inställningar > Nätverk > Wi-Fi eller Ethernet. Välj ditt nätverk och ange lösenordet. Du kan också använda RJ45-kabel för trådbunden anslutning.

Hur gör man en kanalsökning?

Gå till Inställningar > Kanaler & ingångar > Kanalinställning. Välj Digital eller Analog, starta sedan Automatisk sökning. Se till att en antenn är ansluten.

Hur använder man den inbyggda Chromecast-funktionen?

Öppna en kompatibel app (YouTube, Netflix) på din smartphone och tryck på Cast-ikonen. Välj din Sony TV i listan. Innehållet visas på skärmen.

Vad gör man om skärmen är svart men ljudet fungerar?

Kontrollera att ingångskällan är korrekt. Försök stänga av och slå på TV:n igen. Om problemet kvarstår kan det bero på att OLED-bakgrundsbelysningen har släckts. Kontakta kundtjänst.

Hur rengör man OLED-skärmen utan att skada den?

Använd en lätt fuktig mikrofibertrasa (destillerat vatten) och torka försiktigt i cirkelrörelser. Använd aldrig kemikalier, alkohol eller slipande rengöringsmedel.

Hur uppdaterar man TV:ns programvara?

Gå till Inställningar > Support > Systemuppdatering. Aktivera automatiska uppdateringar eller kontrollera manuellt. En internetanslutning krävs. Stäng inte av strömmen under uppdateringen.

Hur aktiverar man HDR-läge?

HDR-läget aktiveras automatiskt vid uppspelning av HDR-innehåll. Du kan tvinga inställningen i Inställningar > Bild > HDR-innehåll. Se till att använda en HDMI 2.0-kabel eller högre.

Hur återställer man TV:n till fabriksinställningar?

Gå till Inställningar > Lagring och återställning > Fabriksåterställning. Bekräfta åtgärden. Alla personliga data raderas.

Var hittar man information för väggfäste?

VESA-fästenas mått är 300 x 300 mm. Använd M6-skruvar med 14 mm längd. Se manualen för säkerhetsanvisningar före installation.

BRUKSANVISNING KD55AF8BU SONY

Innehållsförteckning

VIKTIGT MEDDELANDE....2

Säkerhetsinformation....3

Säkerhetsföreskrifter ....5

Skydda TV-skärmen (OLED-TV)....6

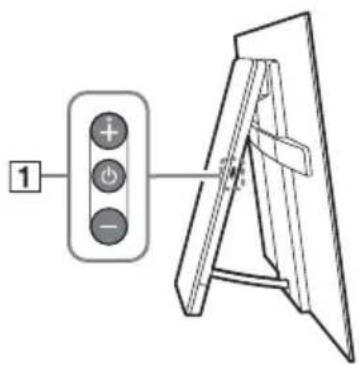

Delar och reglage....7

Kontroller och indikatorer 7

Använda fjärrkontrollen....8

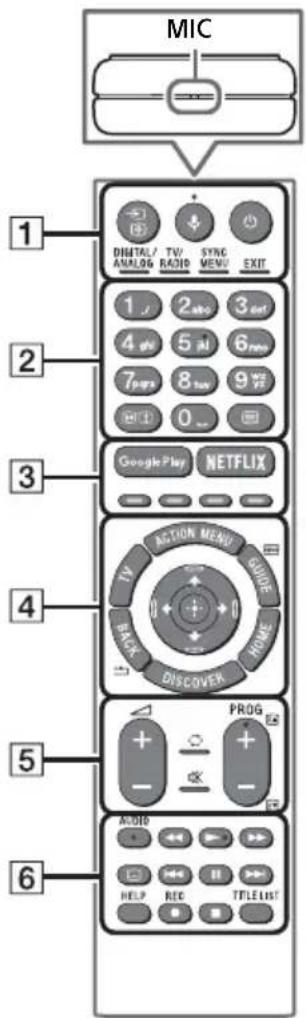

Beskrivning av fjärrkontrollens delar .....8

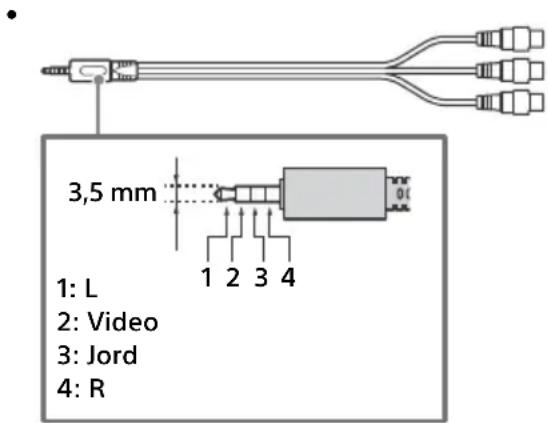

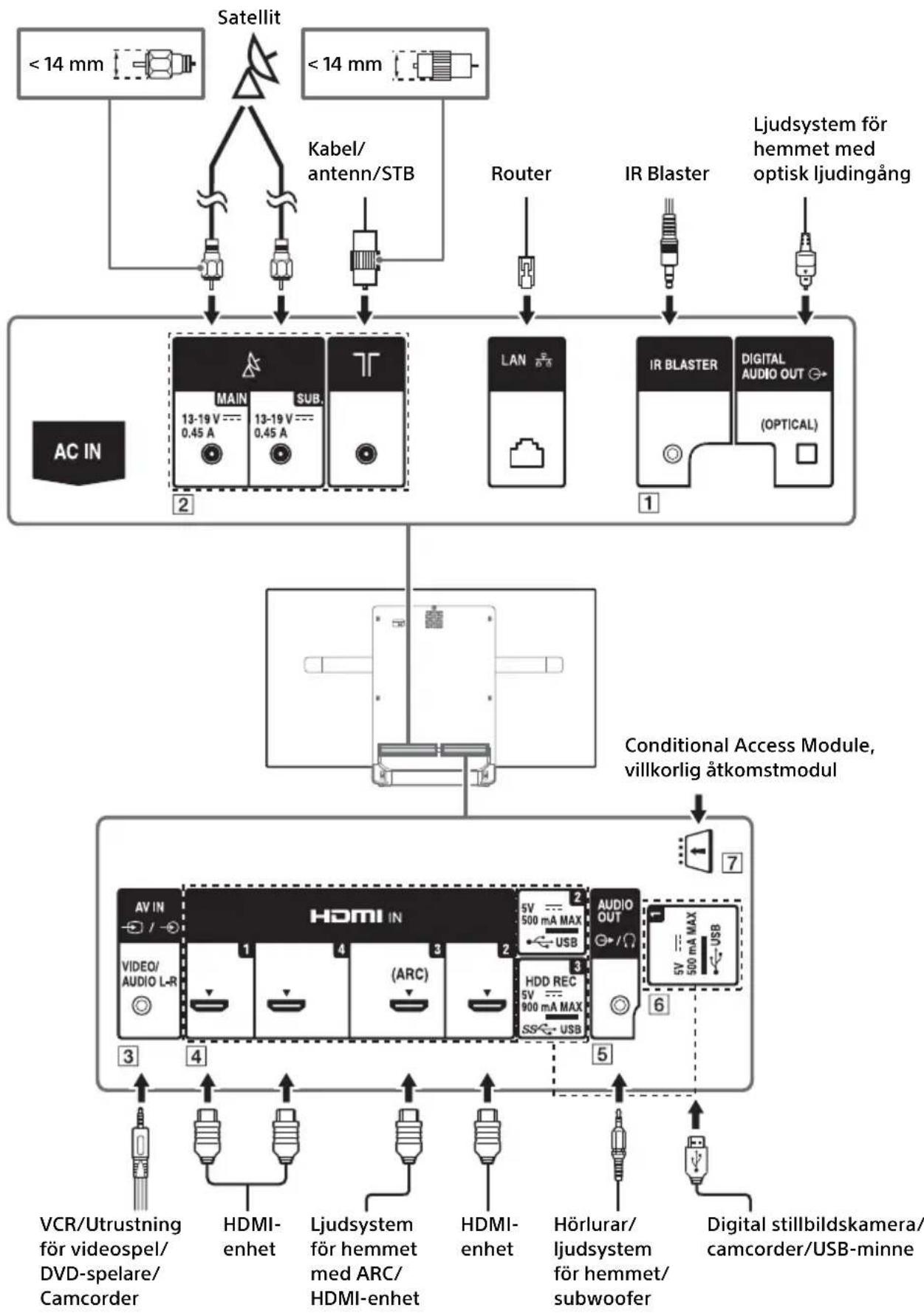

Kopplingsschema....10

Montera TV:n på väggen.... 12

Använda väggfästet (tillval)....12

Felsökning.... 17

Problem och lösningar ..... 17

Specifikationer 18

Internetanslutning och datasekretess

Denna produkt ansluter till internet under första inställningen så fort ett nätverk är anslutet för att bekräfta internetanslutning, och senare för att konfigurera Hemskärmen. Din IP-adress används i dessa och i alla andra internetanslutningar. Om du inte vill att din IP-adress används alls, ställ inte in den trådlösa internetfunktionen och anslut inte en internetkabel. Se informationen om sekretess som visas på inställningsskärmarna för mer information om internetanslutningar.

Inledning

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Anmärkning

• Innan du slår på TV:n ska du läsa "Säkerhetsinformation" (sidan 3).
• De bilder och illustrationer som används i startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

Startguidens placering

Startguiden är placerad på dynan inuti TV-kartongen.

Hjälp/Hjälpguide

Hjälpfunktionen innehåller massor av information om din TV. För att använda hjälpfunktionen, tryck på HELP på fjärrkontrollen. Du hittar användning och felsökning i listan eller via nyckelordssökning. Välj [Hjälpguide] i hjälpmenyn för att visa användarhandboken. Om du ansluter din TV till Internet, uppdateras hjälpfunktionen och informationen.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida. De kan hittas genom att man tar bort mittkåpan.

WARNING!

FÖR ATT FÖRHINDRA ATT BRAND SPRIDS

SKA LEVANDE LJUS ELLER ÖPPNA LÅGOR ALLTID

HÅLLAS PÅ AVSTÅND FRÅN PRODUKTEN.

VIKTIGT MEDDELANDE

Denna produkt har tillverkats av eller på uppdrag av Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Frågor som rör produkternas överensstämmelse, grundar sig på Europeiska unionens lagstiftning skall ställas till den auktoriserade representanten, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. För service och garantiärenden, vänligen se de adresser som finns i de separata service och garantihandlingarna.

Meddelande för radioutrustning

Härmed intygar Sony Corporation att radioutrustningstyperna KD-65A1, KD-55A1 står i överensstämmelse med de nödvändiga kraven och andra tillämpliga bestämmelser i direktiv 1999/5/EG. För mer detaljer, gå till följande webbplats: http://www.compliance.sony.de/

Denna radioutrustning kan användas inom EU utan att tillämpliga krav angående användning av radiospektrum bryts.

Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.

Trådlösa TV-system kan användas i följande länder:

Denna utrustning kan användas i andra icke-europeiska länder.

Säkerhetsinformation

WARNING

Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande.

Placera aldrig en TV-apparat på en instabil plats. En TV-apparat kan falla ner och orsaka allvarlig personskada eller dödsfall. Många personskador, speciellt för barn, kan undvikas genom att enkla försiktighetsåtgärder vidtas, som att:

— Använda höljen eller stativ som rekommenderas av TV-apparatens tillverkare.
— Endast använda möbler som säkert stöder TV-apparaten.
- Försäkra sig om att TV-apparaten inte skjuter fram över den stödjande möbelns kant.
- Inte placera TV-apparaten på någon hög möbel (till exempel skåp eller bokhyllor) utan att förankra både möbeln och TV-apparaten mot ett passande stöd.
— Inte placera TV-apparaten på tyg eller andra material som kan finnas mellan TV-apparaten och stödjande möbel.
— Lära barn om farorna med att klättra på möbler för att nå TV-apparaten eller dess kontroller.

Om din befintliga TV-apparat ska behållas och omplaceras bör samma aktsamhet som ovan tillämpas.

Installation

Lämplig expertkunskap krävs när TV:n installeras på bordsstativet.

Information om stativinstallation finns i den startguide som medföljde TV:n.

Sony kan inte hållas ansvarigt för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
• Placera TV:n på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
• Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.

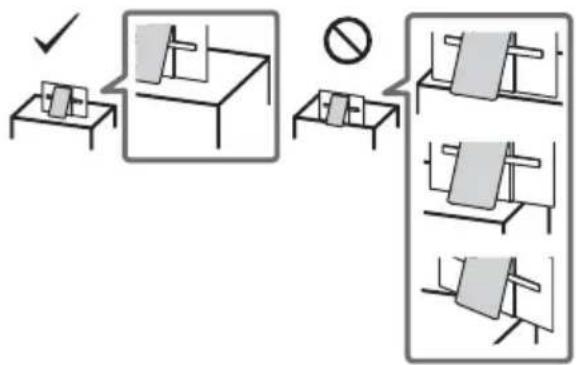

• Montera TV:n så att TV:ns undersida inte skjuter ut från TV-bänken (medföljer ej). Om undersidan skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.

• Endast en behörig servicetekniker bör utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:

- Väggfäste SU-WL450

- Använd de skruvar som levererades med väggfästet när väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell.

Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.
• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte hårt på kontrollpanelen och ramen runt skärmen.

- Lägg inte TV:n ner när du hanterar eller monterar den.

- Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras. - Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

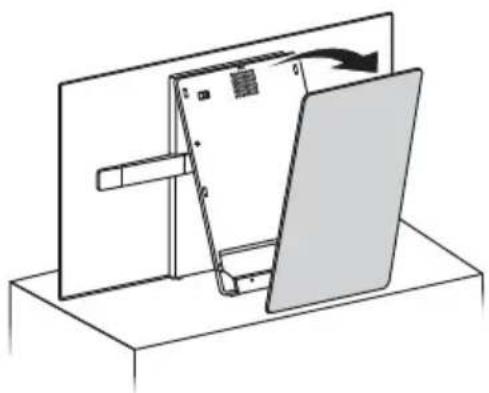

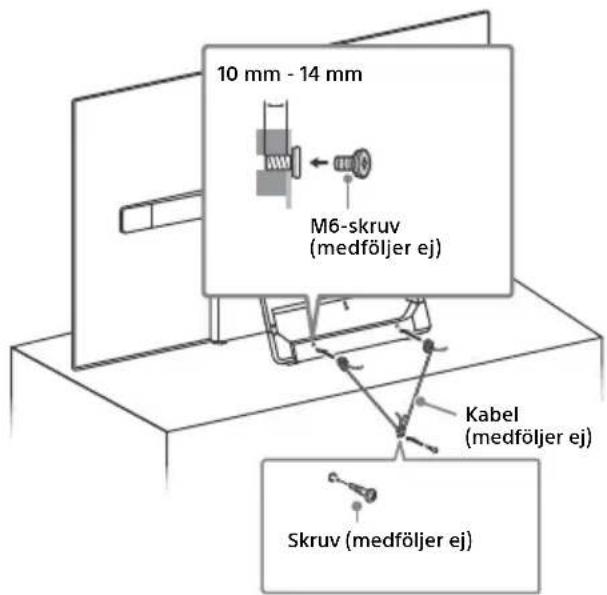

Förebyggande av fall

1 Ta bort mittkåpan.

2 Fäst TV:n i TV-stativet.

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.
• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Lämna minst så här mycket fritt utrymme runt TV:n.

Monterad på stativ

Lämna minst så här mycket fritt utrymme runt TV:n.

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

• Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
  — Placera inte TV:n på en hylla eller matta, i en sång eller i en garderob.
• Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.
  — Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i eluttaget.
  — Anslut TV:n till ett eluttag som levererar 220 volt - 240 volt AC.
• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.
• Håll nätkabeln på avständ från värmekällor.
• Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkning

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

- Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

- Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

• Använd när dina händer är våta, med kabinettet borttaget eller med tillval som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.
• Installera TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter in i TV:n.
• Placera TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.
• Installera TV:n på platser där denna utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på TV:n.

- Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc.

- Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.

- Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas.

Trasiga delar:

- Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.

- Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars kan detta orsaka elchock.

När TV:n inte används

- Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.

- Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.

- Vissa TV-apparater kan ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

- Se till att barn inte klättrar på TV:n.

- Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

— Nätkabeln skadas.

— Eluttaget inte passar till stickkontakten.

- TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.

— Vätska eller något föremål råkar hamna i höljets öppningar.

Om TV-temperatur

När TV:n används under en längre period kan panelen bli varm. Den kan kännas varm när du vidrör den med handen.

Varning!

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra risk för brand.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Säkerhetsföreskrifter

Se på TV

- Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.

- När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

OLED-skärm

- Trots att OLED-skärmen är tillverkad med hög precision och 99,99 % eller mer av pixlar fungerar, kan svarta prickar framträda eller lysande punkter (vita, röda, blåa eller gröna) visas hela tiden på OLED-skärmen. Detta är en inneboende egenskap i OLED-skärmar och är inte ett fel.

- Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan vara ojämn eller OLED-skärmen kan vara skadad.

- Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.

- Följ lokala lagar och bestämmelser när du ska kassera din TV.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Rör inte TV:n om din hand är täckt med något kemiskt medel som handkräm eller solskyddskräm.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet.

Extra utrustning

- Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.

- Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter.

- Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-direktivet vid användning av en RF-kabel som är kortare än 30 meter för mark-/satellit-/CATV-uttag.

Rekommendation för kontakten av F-typ

Den inre träden får inte skjuta ut mer 1,5 mm från anslutningsdelen.

(Referensritning för kontakten av F-typ)

Trådlös funktion

• Slå inte på enheten i närheten av medicinsk utrustning (pacemaker etc.), eftersom detta kan leda till felfunktion på den medicinska utrustningen.
• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat uppsnappande. Vi kan inte hållas ansvariga för problem som uppstår.
• Denna utrustning ska installeras och användas separerat med ett avständ på 20 cm eller mer mellan denna enhets antenn och någon persons kropp.

Försiktighet vid hantering av fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Kassering av TV-apparaten

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som

hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall

behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005 % kvicksilver eller 0,004 % bly. För att säkerställa för att dessa batterier blir kastade på ett riktigt sätt, kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

Skydda TV-skärmen (OLED-TV)

Försiktighetsåtgärder för att skydda skärmen från skador

Bildretention

OLED-TV-apparater kan drabbas av bildretention (inbränning) på grund av egenskaperna hos de material som används.

Bildretention kan uppstå om bilder visas på samma plats på skärmen upprepade gånger eller under längre perioder. Detta innebär inte att det är något fel på TV:n. Undvik att visa bilder som orsaka bildretention.

Följande är exempel på bilder som kan orsaka bildretention:

• Innehåll med svarta fält antingen på toppen och botten och/eller till vänster eller höger sida av skärmen. (t.ex. letterboxade bilder, 4:3-bilder, standardupplöst innehåll)
  • Statiska bilder, t.ex. foton.
• TV-spel som kan ha statiskt innehåll på vissa delar av skärmen.
• Skärmmenyer, programguider, kanallogotyper etc.
  • Statiskt innehåll från appar.
• Skärmbanderoller, t.ex. sådana som används för nyheter och rubriker.

Så här minskar du risken för bildretention:

• Fyll skärmen genom att växla till [Bredbildsläge] för att eliminera de svarta fälten. Välj en annan inställning för [Bredbildsläge] än [Normal].
• Stäng av OSD-funktionen (On Screen Display) genom att trycka på knappen och sedan stänga av menyerna från ansluten utrustning. Mer information finns i användarhandböckerna för den anslutna utrustningen.
• Undvik att visa statiska bilder med ljusa färger (inklusive vitt), klockor eller logotyper på någon del av skärmen.
• Ställ in bildinställningarna baserat på omgivande förhållanden. Standardbilden rekommenderas för användning i hemmet och när du tittar på innehåll som ofta visar kanallogotyper mm.

TV:n har följande funktioner som hjälper till att minska/förhindra bildretention.

Uppdatera panel

Uppdatera panel körs automatiskt för att justera enhetligheten på TV-skärmen när den använts under längre perioder. Uppdatera panel kan också utföras manuellt och bör endast användas om bildretentionen är väldigt påtaglig eller om du ser följande meddelande: [Paneluppdateringen slutfördes inte...]

Varning:

• Funktionen Uppdatera panel kan påverka panelen. Som tumregel kan man säga att Uppdatera panel bara bör utföras en gång om året. Mer frekvent användning kan påverka panelens användbara livslängd.
• Uppdatera panel tar ungefär en timme att slutföra.
• En vit linje kan visas på skärmen under tiden som Uppdatera panel utförs. Detta betyder inte att det är något fel på TV:n.
• Uppdatera panel fungerar bara när rumstemperaturen är mellan 10 °C och 40 °C.

Pixelläge

Flyttar automatiskt bilden på skärmen för att undvika bildretention.

Annan funktion

Skärmens ljusstyrka sänks automatiskt vid visning av stillbilder, klockor, ljusa färger eller logotyper och liknande.

Delar och reglage

Kontroller och indikatorer

När TV:n är avstängd,

Tryck på ⏻ för att slå på strömmen.

När TV:n är påslagen,

Tryck och håll nere ⏻ för att stänga av.

Tryck på ⏻ flera gånger för att byta funktion

och tryck sedan på knappen + eller - för att:

• Justera volymen.
  • Välj kanal.
  • Välj ingångskälla för TV:n.

2 Fjärrkontroll-sensor* /

Ljussensor* / LED-belysning

LED-belysningen tänds eller blinkar enligt

TV:ns status.

Se Hjälpguiden för mer information.

* Placera ingenting nära sensorn.

Använda fjärrkontrollen

Beskrivning av fjärrkontrollens delar

Fjärrkontrollknappens form, plats, tillgänglighet och funktion kan variera beroende på region/land/TV-modell.

1 → (Ingångsväljare/Text halt)

I TV-läget: Visa och välj ingångskällan.

I textläget: Frys aktuell sida.

(Mikrofon)

Använd röstfunktion. (dvs. röststyrd sökning av innehåll.)

(TV-standby)

Slå på eller stäng av TV:n (standbyläge).

DIGITAL/ANALOG

Växla mellan digitalt och analogt läge.

TV/RADIO

Växla mellan sändningar från TV eller RADIO.

SYNC MENU

Visa BRAVIA Sync-menyn.

EXIT

Återgå till den föregående skärmen eller avsluta menyn. När en interaktiv programtjänst är tillgänglig trycker du för att avsluta tjänsten.

2 Sifferknappar

i+/1(Visa info/text)

Visa information.

(Text)

Visa textinformation.

3 Google Play

Få tillgång till onlinetjänsten "Google Play".

NETFLIX (Endast för begränsad region/land/TV-modell)

Få tillgång till onlinetjänsten "NETFLIX".

Färgknappar

Utför motsvarande funktion vid tillfället.

4 ACTION MENU

Visa en lista över relaterade funktioner.

TV

• Växla till en TV-kanal eller ingång från annat program.
• Sätt på TV:n för att se en TV-kanal eller ingång från ett annat program.

GUIDE/

Visa den digitala programguiden.

BACK/←

Återgå till föregående skärm.

HOME

Visa TV:ns Home-meny.

DISCOVER

Ta fram innehållsfältet för att söka efter innehåll.

↑/↓/←/→/⊕ (Välj alternativ/Enter)

5 ∠ +/- (Volym)

Justera volymen.

(Hoppa)

Hoppa fram och tillbaka mellan två kanaler eller ingångar. TV:n växlar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som valdes.

※ (Ljud av)

Stäng av ljudet. Tryck igen för att återställa ljudet.

PROG +/−/▲/▼

I TV-läget: Välj kanal. I textläget: Välj nästa (☐) eller föregående (☑) sida.

6 AUDIO

Ändra språk för det program som visas för tillfället.

◀/▶/▶/◀/■/▶/■

Använd mediainnehåll på TV:n och ansluten BRAVIA Sync-kompatibel enhet.

(Inställning av textning)

Slå på eller stäng av textning (när funktionen är tillgänglig).

HELP

Visa Hjälpmenyn. Härifrån kan du öppna hjälpguiden.

● REC

Spela in aktuellt program med USB HDD-inspelningsfunktionen.

TITLE LIST

Visa titellistan.

Kopplingsschema

För mer information om anslutningar, se Hjälpguiden genom att trycka på HELP på fjärrkontrollen.

1 IR BLASTER*
2 (Satellitingång), 7 (RF-ingång)

• nslutningar för marksändning/kabel och satellit. Anslutningssteg: SUB. → Antenn → MAIN
• Anslut endast till SUB.-uttaget om du använder läget för dubbel mottagning. Undantaget är enkel kabel-TV EN50494.

3 → /→ AV IN

- För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

4 HDMI IN 1/2/3/4

- Om du ansluter ett digitalt ljudsystem som är kompatibelt med ARC-tekniken (Audio Return Channel) bör du använda HDMI IN 3. Annars krävs ytterligare en anslutning till DIGITAL AUDIO OUT (OPTICAL).

• Stöder endast 3-polig stereominikontakt.
• För att lyssna på ljudet från TV:n via ansluten utrustning trycker du på HOME. Välj [Inställningar] → [Ljud] → [Hörlurar/ ljudutgång] och välj sedan önskat alternativ.

6 USB 1/2, USB3(HDD REC)*

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.
• Om du ansluter en stor USB-enhet ska den anslutas till USB 1-uttaget.

7 CAM (Conditional Access Module, villkorlig åtkomsmodul)

• Tillhandahåller åtkomst till betal-TV-tjänster. Mer information finns i bruksanvisningen som medföljer din CAM.
• Sätt inte in smartkortet direkt i TV:ns CAM-plats. Det måste placeras i CAM-modulen som tillhandahålls av din auktoriserade återförsäljare.
• CAM stöds inte i vissa länder/områden. Fråga din auktoriserade återförsäljare.
• Ett CAM-meddelande kan visas när du växlar till ett digitalt program efter att ha använt internetvideo.

* Endast för begränsad region/land/TV-modell.

Montera TV:n på väggen

Använda väggfästet (tillval)

I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva installationen på väggen utförs.

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvarigt för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

Använd väggfästet SU-WL450 (medföljer ej) för att installera TV:n på väggen.

Se också bruksanvisningen och installationsguiden som medföljer väggfästet för montering av väggfästet.

Anmärkning

• Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.
• Håll i din TV när du förbereder den för väggmontering.

På följande webbplats finns det instruktioner om hur du installerar väggfästet till din TV-modell: www.sony.eu/tv/wall-mount-bracket-manual

Montera TV:n på väggen ur kartongen

Montera WM1 (med WM2 med TV:n) på baksidan av TV:n.

Anmärkning

- Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}.

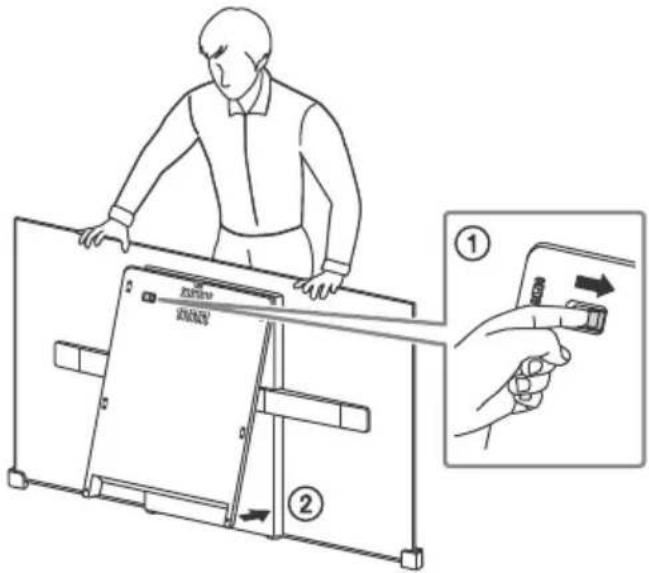

Montera TV:n på väggen från bordsstativet

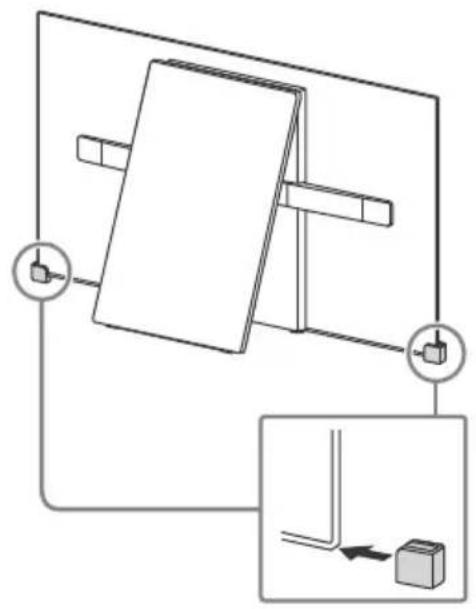

1 Sätt i hörnskydden.

5 Stäng mittblocket genom att frigöra gångjärnslåset.

6 Montera WM1 (medi WM2 med TV:n) på baksidan av TV:n.

Anmärkning

- Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}.

Felsökning

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka på strömbrytarknappen på fjärrkontrollen tills ett meddelande visas. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur TV:n från nätströmmen och ha den ur i två minuter, och koppla sedan i den igen.
2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen.
3 Anslut din TV till Internet och utför en programvaruuppdatering.
4 Gå in på Sonys supportwebbplats (information finns på baksidan).

Om meddelandet [En ny programuppdatering för TV-systemet finns tillgänglig...] visas.

Sony rekommenderar dig starkt att uppdatera TV:ns programvara genom att välja [Uppdatera nu]. Dessa programvaruuppdateringar förbättrar din TV-prestanda eller lägger till nya funktioner.

Följande skärm med [Updating...] (Uppdatera...) visas och LED-belysningen blinkar i vitt medan programvaran uppdateras.

Koppla inte ur nätkabeln under programvaruuppdateringen. Uppdateringen av programvaran kanske inte genomförs korrekt om du gör det, vilket kan leda till programvarufel. Programvaruuppdateringar kan ta upp till 15 minuter.

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Problem och lösningar

Om LED-belysningen blinkar röd.

- Räkna hur många gånger den blinkar (intervalltiden är tre sekunder). Starta om TV:n genom att koppla från nätströmmen i tre minuter, och starta sedan TV:n. Om problemet kvarstår, koppla ur nätströmmen, och kontakta din återförsäljare eller Sonys servicecenter och ange hur många gånger LEDbelysningen blinkar.

Mark-/kabeltjänst kan inte tas emot.

• Kontrollera antenn/kabelanslutningen och förstärkningsinställningarna.
• Välj mark-/kabeltjänst genom att trycka på DIGITAL/ANALOG på fjärrkontrollen. Om sändningstjänsten inte visas, tryck på TV och tryck sedan på DIGITAL/ANALOG.
• Marksignalen kan vara försvagad om det finns en stark signal i närheten. Ställ in [LNA (CH ---)] till [Av] i digitala inställningar.
• Efter att du flyttat till ett nytt hus eller om du försöker ta emot nya tjänster, försök med en tjänstsökning genom att välja [Digital sökning].

Satellittjänst kan inte tas emot.

• Kontrollera satellitkabelanslutningen.
• Om meddelandet [Ingen signal. LNB är överbelastad...] visas, koppla ur nätströmmen. Se sedan till så att inte satellitkabeln är skadad och att satellitsignalledningen inte är kortsluten i satellitkontakten.

Fjärrkontrollen fungerar inte.

- Byt ut batterierna.

Lösenordet till barnlåset för sändningar har glömts av.

- Ange 9999 för PIN-koden och välj [Ändra PIN-kod].

Det blir varmt runt TV:n.

- När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Skärmen blir mörkare medan du tittar på TV.

- Om hela bilden eller delar av bilden förblir stilla, kommer skärmens ljusstyrka gradvis att minska för att förhindra bildretention. Detta innebär inte att det är något fel på TV:n.

Du oroar dig för bildretention.

- Om samma bild visas upprepade gånger eller under långa perioder, kan bildretention uppstå. Du kan utföra funktionen Uppdatera panel för att minska bildretention.

Anmärkning

• Utför bara Uppdatera panel när bildretention är särskilt märkbar. En gång om året är lagom. Undvik att utföra den mer än en gång om året eftersom den kan påverka panelens livslängd.
• Bilder som innehåller klockor, logotyper och ljusa färger (inklusive vitt) kan enkelt orsaka bildretention. Undvik att visa dessa typer av bilder under längre perioder eftersom det kan leda till bildretention.

En vit linje visas på skärmen.

- Uppdatera panel körs automatiskt när TV:n har använts under långa perioder för att minska bildretention. Uppdatera panel startar efter att TV:n stängts av och tar ungefär en timme att slutföra. En vit linje kan visas på skärmen medan Uppdatera panel pågår. Detta innebär inte att det är något fel på TV:n.

Meddelandet [Paneluppdateringen slutfördes inte...] visas.

Uppdatera panel körs automatiskt när TV:n har använts under långa perioder för att minska bildretention. Om TV:n slås på, nätsladden kopplas bort eller rumstemperaturen faller utanför intervallet 10 °C och 40 °C under Uppdatera panel, slutförs inte processen och detta meddelande visas.

• Om Uppdatera panel startades automatiskt, startas funktionen om när du stänger av TV:n med fjärrkontrollen.
• Om Uppdatera panel initierats manuellt måste du välja det igen.

Specifikationer

System

Skärmsystem

OLED-panel (Organic Light Emitting Diode)

TV-system

Beroende på val av land/område/TV-modell

Analogt: B/G, D/K, I

Digitalt: DVB-T/DVB-C

DVB-T2*

Satellit*: DVB-S/DVB-S2

Färgsystem

Beroende på val av land/område/TV-modell

Analogt: UHF/VHF/kabel

(IEEE802.11ac kanske inte finns tillgängligt

beroende på land/region.)

Bluetooth version 4.1

Frekvensband: WLAN 2,4 GHz/5 GHz,

Bluetooth 2,4 GHz

Radiofrekvenseffektsändare: 100 mW MAX

TV-programvaruversion:

PKG____.____EUA

Tryck på HELP på fjärrkontrollen för att få reda på programvaruversionen.

* Vissa TV-apparater har ingen DVB-T2- eller DVB-S/S2-teknologi eller ingen terminal för satellitantenn.

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms extern anslutning för VHF/UHF

Satellitantenn

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV EN50494.

→/→ AV IN

Video/Audio-ingång (minijack)

HDMI IN 1, 2, 3, 4 (stöd för 4K-upplösning, HDCP

2.2-kompatibel)

Video:

4096 × 2160p (50, 60 Hz) ^1 ^2 , 4096 × 2160p

*1 3840 × 2160p visas när 4096 × 2160p matas in.

*2 Endast HDMI IN 2 / 3.

Ljud: 5,1-kanals linjär PCM: 32, 44,1, 48, 88,2, 96,

176,4 och 192 kHz, 16-, 20- och 24-bitars, Dolby

Digital, Dolby Digital Plus och DTS

ARC (Audio Return Channel) (endast HDMI IN 3)

(tvåkanalig linjär PCM: 48 kHz, 16-bitars, Dolby

Digital, Dolby Digital Plus, DTS)

Digitalt optiskt kontakt (tvåkanalig linjär PCM:

48 kHz, 16-bitars, Dolby Digital, DTS)

AUDIO OUT Ⓜ (stereominiuttag)

Hörlurar, ljudutgång, subwoofer

3 ^1 (HDD REC)*

USB-enhetsport (3USB HDD-enhet för

REC-funktion)

USB-port 1 och 2 har stöd för High Speed USB

(USB2.0).

USB-port 3 har stöd för Super Speed USB (USB3.0).

CAM-plats (CA-modul)

10BASE-T/100BASE-TX-kontakt (Beroende på

nätverkets funktionsmiljö, kan

Kommunikationshastighet och -kvalitet för

10BASE-T/100BASE-TX garanteras inte för denna

TV.)

IR BLASTER ^*1

IR Blaster kabelingång (minijack)

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL450

Driftstemperatur

0^ C - 40^ C

Driftsluftfuktighet

Ström, informationsblad och annat

Strömförsörjning

Gradering: Inmatning 220 V - 240 V växelström

(AC), 50 Hz

Energieffektivitetsklass

KD-65A1: A

KD-55A1: B

Skärmstorlek (diagonalt uppmätt) (Cirka)

KD-65A1: 163,9 cm / 65 tum

KD-55A1: 138,8 cm / 55 tum

Strömförbrukning

i [Standard]-läge

KD-65A1: 154 W

KD-55A1: 135 W

i [Dagsljus]-läge

KD-65A1: 498 W

KD-55A1: 378 W

Medelårsförbrukning ^*2

KD-65A1: 214 kWh

KD-55A1: 187 kWh

Effektförbrukning i viloläge*3*4 (standby)

0,50 W (27 W i programuppdateringsläge/EPGuppdateringsläge)

Bildupplösning

3 840 punkter (horisontell) × 2 160 linjer (vertikal)

Uteffekt

USB 1/2: max. 5 V, 500 mA

USB 3: max. 5 V, -900 mA

^*1 Endast för begränsad region/land/TV-modell.

*2 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

*3 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

*4 Strömförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.

Anmärkning

• Ta inte bort skyddet för platsen för TV CAM (CA-modul) annat än för att sätta i ett smartkort som passar i CAM.
• Tillgången på alternativa tillbehör beror på land/region/TV-modell/lager.
• Design och specifikationer kan ändras utan förvarning.

Anmärkningar om digital TV

• Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster.
• Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/ tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.

Information om varumärken

• Termerna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder.
• Tillverkad under licens från Dolby Laboratories. Dolby, Dolby Audio och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.
• "BRAVIA" och Bär Aar uärken som tillhör Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote-logotypen och "Powered by Gracenote"-logotypen är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/eller andra länder.
• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup och Wi-Fi CERTIFIED logotypen är varumärken eller registrerade varumärken som tillhör Wi-Fi Alliance.

- För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.

- Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.

- DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.

- TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.

- USB-IF SuperSpeed USB treuddslogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc. SS

Indholdsfortegnelse

VIGTIG BESKED 2

7 CAM (betinget adgangsmodul)

3.840 punkter (vandret) × 2.160 linjer (lodret)

Udgangseffekt

USB 1/2: 5 V, =500 mA MAKS

USB 3: 5 V, =900 mA MAKS

Mål (Ca.) (b × h × d)

Inkl. tv-fod

Slå på eller slå av TV-en (standbymodus).

DIGITAL/ANALOG

Endre språket på programmet som du ser på nå.

◀/▶/▶/◀/■/▶/■

Fest WM1 med WM2 med TV-en) på baksiden av TV-en.

Merknader

6 Fest WM1 nedf WM2 med TV-en) på baksiden av TV-en.

Merknader

- Utsiden av TV-en blir varm när TV-en har vært i bruk i en lengre periode. Du kan kjenne denne varmen när du legger hånden der.
