BRUKSANVISNING LE22C350D1W SAMSUNG

Siffror och bilder i den här bruksanvisningen är endast för referens och kan skilja sig från den verkliga produkten. Produktdesign och -specifikationer kan ändras utan föregående meddelande.

Digital-TV-meddelande

1. Funktionalitet som är relaterat till Digital TV(DVB) är endast tillgängligt i länder/områden där DVB-T (MPEG2 och MPEG4 AVC) digitala signaler sänds eller där du har åtkomst till en kompatibel DVB-C(MPEG2 och MPEG4 AAC) kabel-TV-tjänst. Kontakta din lokala återförsäljare angående möjligheten att ta emot DVB-T- och DVB-C-signal.
2. DVB-T är DVB EU-konsortiumstandard för sändningen av digital, satellit-tv och DVB-C är sändning av TV via kabel. Vissa differentierade funktioner som EPG (Electric Programme Guide), VOD (Video On Demand) etc. är inte inkluderade i den här specifikationen. De fungerar inte just nu.
3. Även om den här TV:n uppfyller de senaste standarder för DVB-T och DVB-C [augusti, 2008] kan inte framtida kompatibilitet med DVB-T digital markbunden sändning och DVB-C digitalkabelsändning inte garanteras.
4. Beroende på vilket land/område som TV:n används i kan vissa kabel-tv-leverantörer ta extra avgifter för en sådan tjänst och du kanske måste ingå ett avtal med företaget.
5. Vissa digital-TV-funktioner kanske inte är tillgängliga i vissa länder eller regioner och DVB-C kanske inte fungerar som det ska med alla kabel-tv-leverantörer.
6. För ytterligare information, kontakta ditt lokala kundcenter för Samsung.
   ^25 V:ns mottagningskvalitet kan variera beroende på olika sändningssätt i olika länder. Kontrollera TV:ns prestanda hos din lokala SAMSUNG- auktoriserade återförsäljare eller hos Samsungs kundcenter för att se om den kan förbättras genom att omkonfigurera TV-inställningarna.

Stillbildsvarning

Undvik att visa stillbilder (t.ex. jpeg-filer) eller andra objekt som ligger stilla på skärmen (t.ex. programlogotyper, bilformat med panorama eller 4:3, eller aktieinformation längst ner på skärmen). Om stillbilder visas för länge kan skärmens fosfor slitas ojämnt och det kan påverka bildkvaliteten. För att minska risken för detta ska du följa rekommendationerna nedan:

Titta inte på samma TV-kanal under längre perioder.

• Försök alltid att visa en bild i helskärm, används TV:ns inställning för bildformat för bästa möjliga matchning.
• Minska värdena för ljusstyrka och kontrast till minimikravet för att få önskad bildkvalitet, överdrivet höga värden kan skynda på brännprocessen.
• Använd de TV-funktioner som utformade speciellt för att minska bild- och skärmbränning, mer information finns i bruksanvisningen.

Säkra installationsutrymmet

Se till att hålla angivet avstånd mellan produkten och andra föremål (t.ex. väggar) för att ventilationen ska vara tillräcklig. Om detta inte följs kan det orsaka brand eller produktproblem på grund av för hög inre temperatur i produkten.

Når du använder ett stativ eller ett väggstativ ska du endast använda delar som tillhandahålls av Samsung Electronics.

Om du använder delar från en annan tillverkare kan det orsaka problem med produkten eller skador på grund av att produkten faller.

Installation med stativ. Installation med väggfäste.

Korrekt avfallshantering av produkten (Elektriskt och elektroniskt avfall)

(Gäller i Europeiska unionen och andra länder i Europa med separata insamlingssystem)

Märkningen på produkten, tillbehören eller dokumentationen anger att produkten och dess elektroniska tillbehör (t.ex. laddare, headset, USB-kabel) inte får slängas i hushållssoporna vid livsslut. För att förhindra skada på miljön eller den mänskliga hälsan är det viktigt att sortera utrustningen från andra typer av avfall. Hemmaanvändare skall antingen kontakta sin återförsäjare, eller den lokala renhällningsmyndigheten för att få information om hur och var de kan göra sig av med produkten på ett säkert sätt. Företagsanvändare skall kontakta sina leverantörer och kontrollera vilka regler som anges på köpekontraktet. Den här produkten och dess elektroniska tillbehör får inte blandas med andra kommersiella avfallstyper.

Korrekt avfallshantering av batterierna i produkten

(Gäller i Europeiska unionen och andra länder i Europa med separata batteriinsamlingssystem)

Märkningen på batteriet, bruksanvisningen eller förpackningen anger att batteriet i den här produkten inte får slängas bland hushållssoporna vid livsslut. Om märkning med de kemiska symbolerna Hg, Cd eller Pb finns anger det att batteriet innehåller kvicksilver, kadmium eller bly som överskrider referensnivåerna enligt EU-direktivet 2006/66. Om batterierna inte avfallshanteras på rätt sätt kan de orsaka skador på miljön och på den mänskliga hälsan. För att skydda våra naturresurser och främja återvinning ska batterierna lämnas till det lokala batteriinsamlingssystemet.

Innehåll

Komma igång

4

4 Tillbehör
4 Visa kontrollpanelen
5 Översikt av fjärrkontrollen
6 Ansluta till en antenn
6 Plug & Play (initial inställning)

Anslutningar

7

7 Ansluta till en AV-enhet
8 Ansluta till en ljudenhet
8 Ansluta till en dator
10 Ändra ingångskällan

Grundfunktioner

10

10 Navigera i menyerna
11 Använda INFO-knappen (Nu och nästa guide)
11 Planera tittandet
12 Kanalmeny

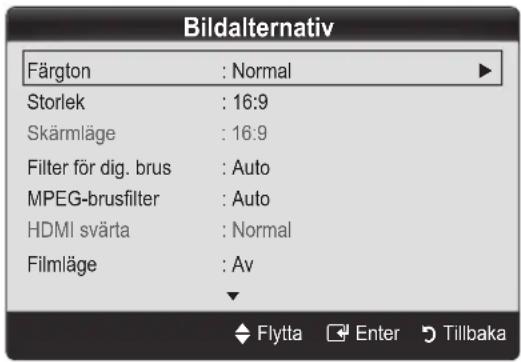

14 Bildmeny
17 Ljudmeny
19 Inställningsmeny
21 Stödmeny

Avancerade funktioner

22

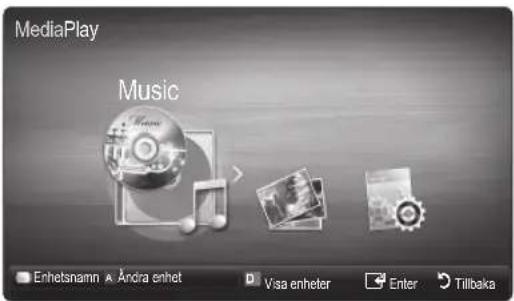

22 Media Play

Övrig information

26

26 Text-tv-funktion för analog kanal
27 Installera väggfästessatsen
28 Antistöld Kensington-lås
28 Montera TV:n på väggen
29 Felsökning
32 Specifikationer
33 Index

Kontrollera symbolen!

TOOLS

Den här funktionen kan användas genom att trycka på TOOLS-knappen på fjärrkontrollen.

Obs! Steg-för-steg-guide

Komma igång

Tillbehör

Försäkra dig om att följande delar följer med din LCD-TV. Kontakta din återförsäljare om det saknas något.
Produktens färg och form kan variera beroende på modell.

Fjärrkontroll och batterier (AAA x 2) •

Rengöringstrasa •

Ägarens bruksanvisning •

Strömsladd •

Garantibevis / Säkerhetsmanual (inte tillgänglig på alla platser) •

Se separat guide för installation av stativet.

1 EA

(M4 X L16)

Stativ (1EA) • Skruvar (2EA) •

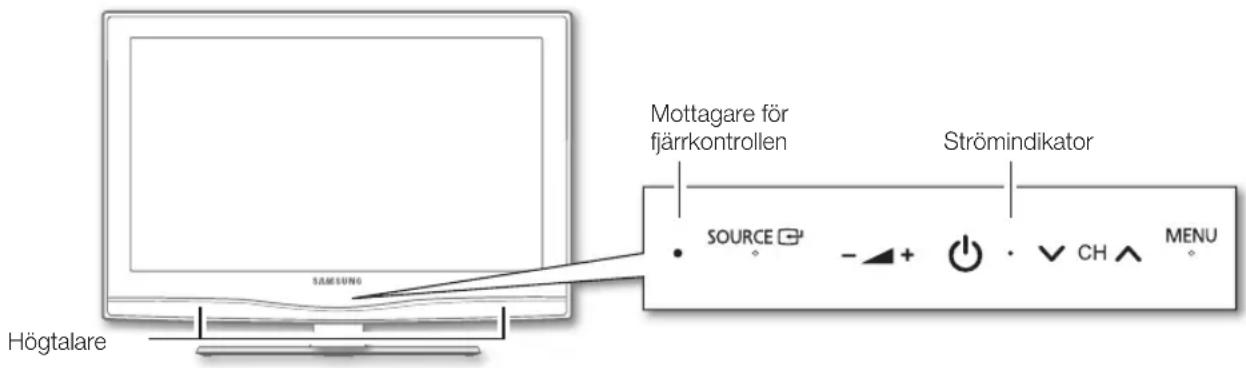

Visa kontrollpanelen

Produktens färg och form kan variera beroende på modell.

(Power)

Slår på och stänger av TV:n.

Strömindikator Blinkar och stängs av när strömmen är på och tänds i standbyläge.

SOURCE

Växlar mellan alla tillgängliga ingångskällor. På skärmmenyn används den här knappen när du använder ENTER på fjärrkontrollen.

MENU Visar skämmeny, OSD (on screen display) med TV:ns funktioner.

Justera volymen. I OSD använder du knapparna – ▲ + som du använder knapparna ◀ och ▶ på fjärrkontrollen.

Byt kanal. I OSD använder du knapparna √ CH ∧ som du använder knapparna ▼ och ▲ på fjärrkontrollen.

Mottagare för fjärrkontrollen

Rikta fjärrkontrollen mot den här punkten på TV:n.

Standbyläge

Låt inte TV:n vara i standbyläget under en längre tid (t.ex. när du är på semester). Apparaten drar ström även när powerknappen är avstängd. Det bästa är att dra ur strömsladden.

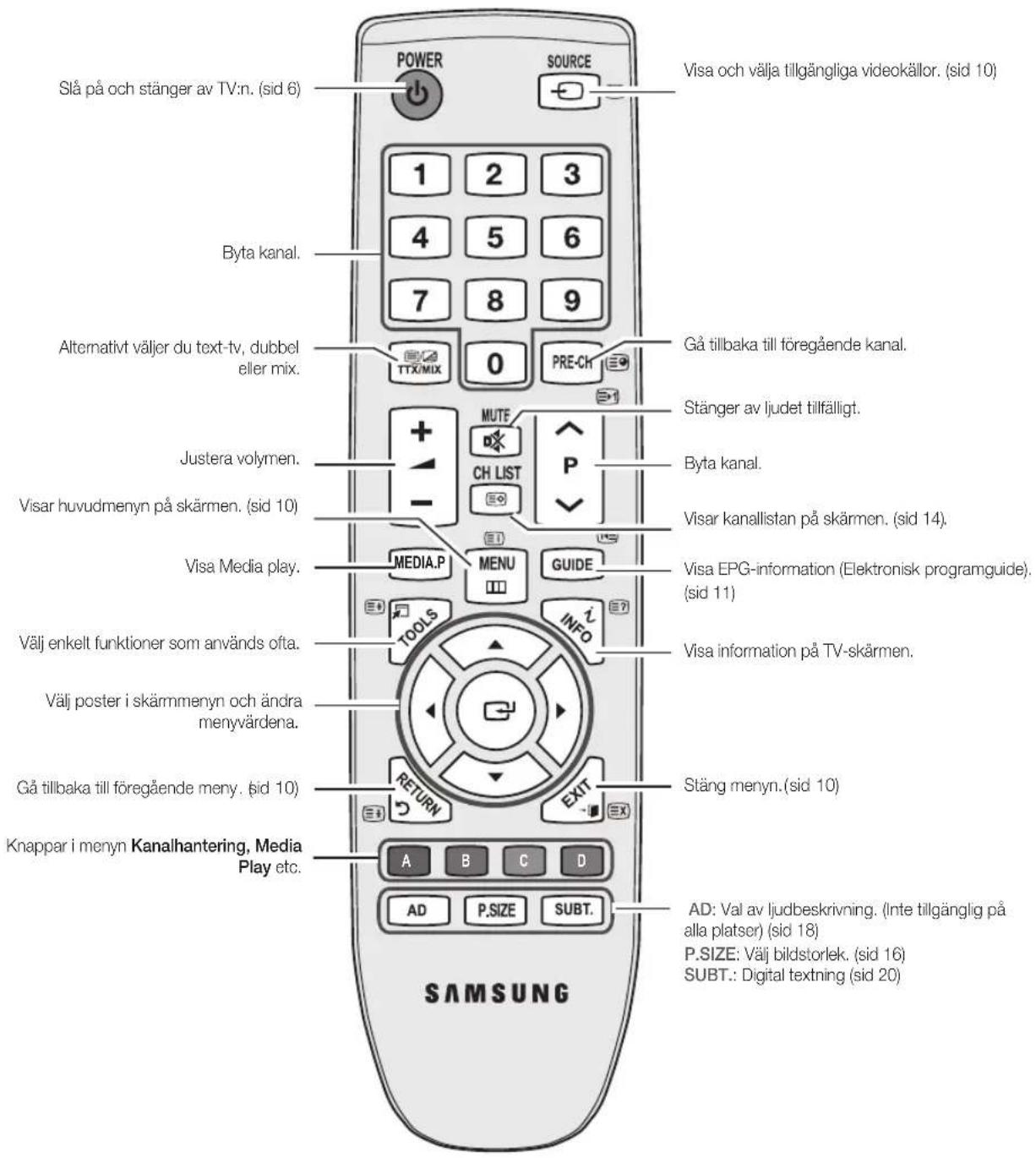

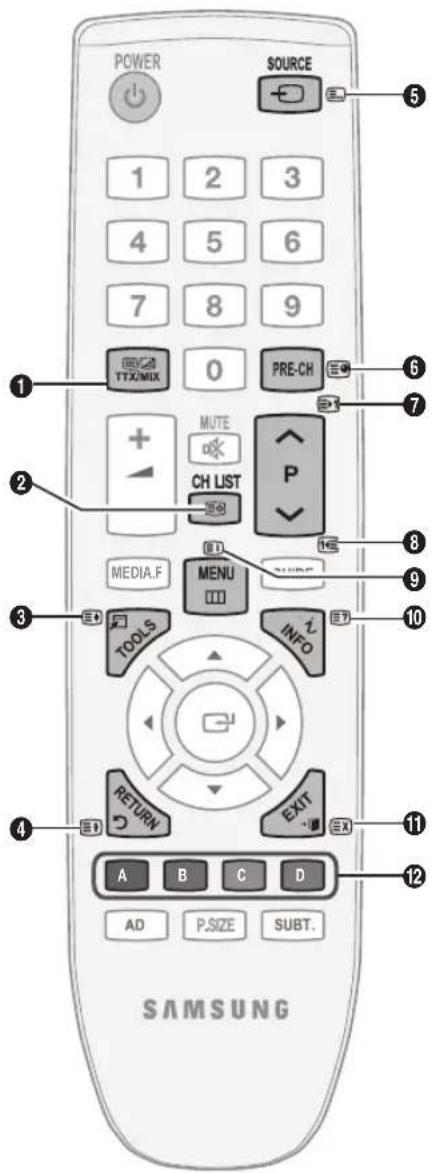

Översikt av fjärrkontrollen

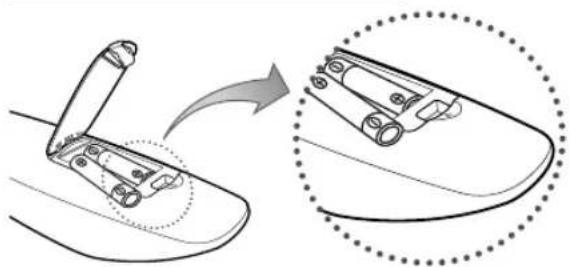

Sätta i batterier (batteristorlek: AAA)

•Använd fjärrkontrollen inom 23 feet från TV.
- Starkt ljus kan påverka fjärrkontrollens prestanda. Undvik att använda den nära speciellt fluorescerande ljus och neonskyltar.
Produktens färg och form kan variera beroende på modell.

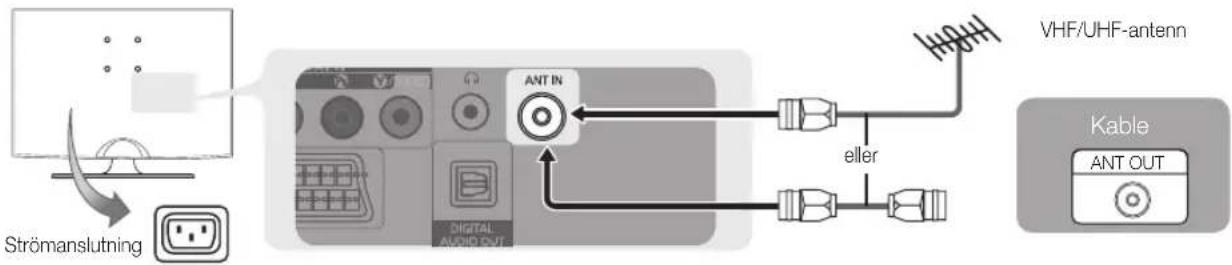

Ansluta till en antenn

När TV:n slås på för första gången visas grundinställningar automatiskt.

Förinställning: Ansluta ström och antenn.

Urustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra risk för brand.

Plug & Play (initial inställning)

När TV:n slås på första gången visas en sekvens med uppmaningar på skärmen som hjälper dig att konfigurera grundinställningarna. Tryck på knappen POWER ⏻. Plug & Play är endast tillgänglig när källan Input (Ingångar) är inställd på TV:n.

1	Välja språk	Använd knapparna ▲ och ▼ och tryck sedan på knappen ENTER ▼.Välj önskat skärmspråk (OSD-språk).
2	Välja Butiksdemo eller Hemmabruk	Använd knapparna ◀ och ▶ och tryck sedan på knappen ENTER ▼.Välj läget Hemmabruk. Läget Butiksdemo är avsett för återförsäljarmiljöer.Återställ enhetens inställningar från Butiksdemo till Hemmabruk(standard): Tryck på volymknappen på TV:n. När skämmenyn för volym visas trycker du och håller ned knappen MENU i 5 sekunder.
3	Välja land	Använd knapparna ▲ och ▼ och tryck sedan på knappen ENTER ▼.Välj land. Om önskat land inte fi nns med i menyn väljer du Övrigt.Efter att du har valt land på menyn Land kan vissa modeller fortsätta med ett extra alternativ för att ställa in pinkod.Nå du matar in pinkoden är 0-0-0-0 inte tillgängligt.
4	Välj antenn	Använd knapparna ▲ och ▼ och tryck sedan på knappen ENTER ▼.Välj Antenn eller Kabel.
5	Välja kanal	Använd knapparna ▲ och ▼ och tryck sedan på knappen ENTER ▼.Välj kanalkälla för memorering. Om du ställer in antennkällan som Kabel visas ett steg där du kan tilldela kanalerna numeriska värden (kanalfrekvenser).Mer information finns under Kanal → Autolagring (sid. 12).Tryck på ENTER ▼ när som helst för att avbryta lagringsprocessen.
6	Ställa in Klockläge Ställ in Klockläge automatiskt eller manuellt.Tryck på knappen ▲ eller ▼ för att välja Auto och tryck sedan på knappen ENTER ▼.
7	Visa HD anslutningsguide.	Anslutningssättet för bästa HD-skärmkvalitet visas.
8	Njut av TV-tittandet!	Tryck på knappen ENTER ▼.

Om du vill återställa denna funktion ...

Välj Inställning - Plug & Play (initial inställning). Ange din 4-siffriga PIN-kod. Standard-PIN-koden är "0-0-0-0". Om du vill ändra PIN-koden använder du funktionen Ändra PIN.

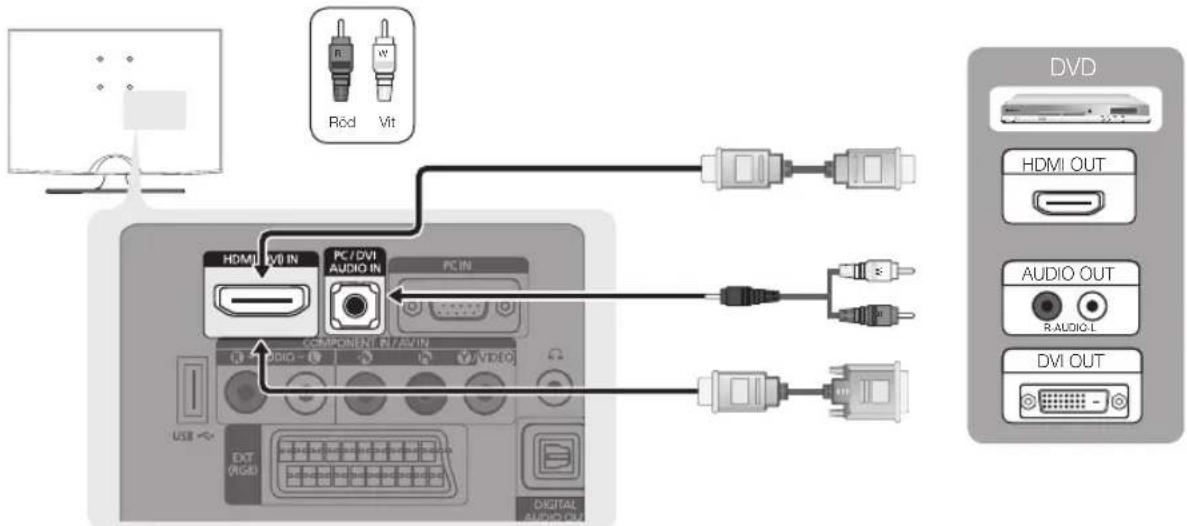

Ansluta till en AV-enhet

Använda en HDMI/DVI-kabel: HD-anslutning (upp till 1080p)

Tillgängliga enheter: DVD, Blu-ray-spelare, HD-kabelbox, HD STB (digital-TV-box) satellitmottagare, kabelbox, satellitmottagare (STB)

HDMI (DVI) IN / PC/DVI AUDIO IN

När du använder en anslutning med HDMI/DVI-kabel måste du använda uttaget HDMI (DVI) IN. För DVI-kabelanslutningen ska du använda en DVI till HDMI-kabel eller DVI-HDMI-adapter (DVI till HDMI) för videoanslutning och PC/DVI AUDIO IN -uttagen för ljud.

- Om en extern enhet, t.ex. DVD / Blu-ray-spelare / kabelbox / STB satellitmottagare som stöder HDMI-versioner äldre än 1.3, ansluts kan TV:n uppföra sig onormalt (t.ex. ingen skärmbild / inget ljud / störningar / felaktiga färger).

- Om det inte är något ljud när du ansluter med HDMI-kabel ska du kontrollera den externa enhetens HDMI-version. Om du misstänker att versionen är äldre än 1.3 ska du kontakta leverantören av enheten för att bekräfta HDMI-versionen och begära en uppdatering.

•Vi rekommenderar att du köper en HDMI-certifierad kabel. Annars kan skärmen bli tom eller så kan det uppstå ett anslutningsfel.

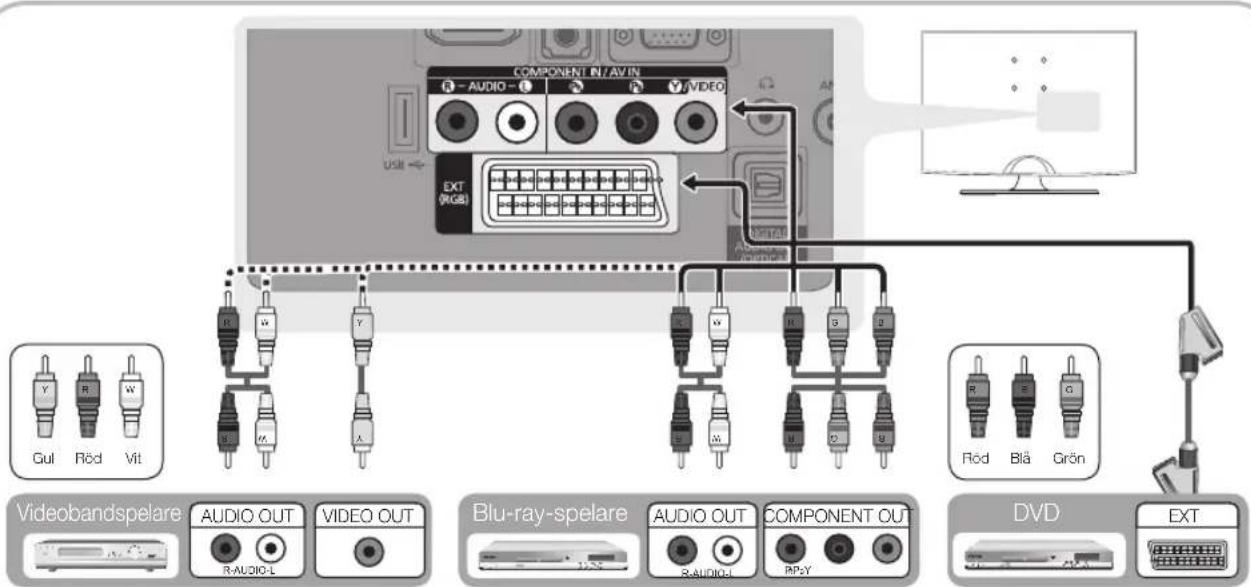

Använda en komponentkabel (upp till 1080p) eller A/V-kabel (endast 480i) och använda en scartkabel

Tillgängliga enheter: VCR, DVD, Blu-ray-spelare, kabelbox, STB satellitmottagare

I Ext.-läge stöder DTV Out endast MPEG SD Video och Audio.

For bästa bildkvalitet rekommenderas komponentanslutningen framför A/V-anslutningen.

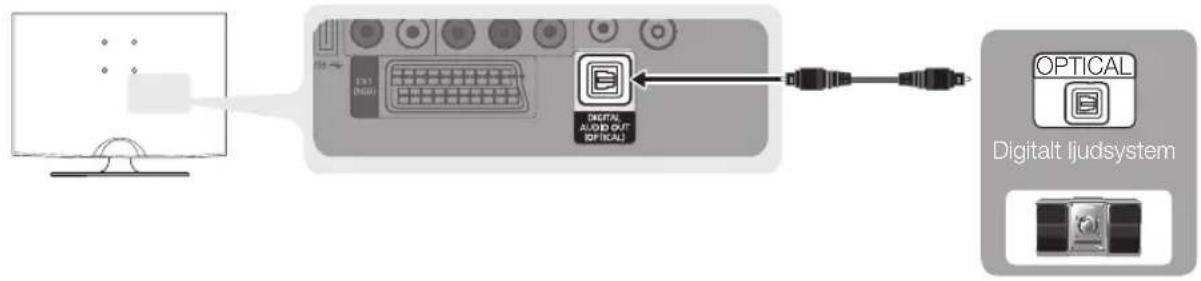

Ansluta till en ljudenhet

Använda en optisk eller ljudkabelanslutning

Tillgängliga enheter: digitalt ljudsystem, förstärkare, DVD-hemmabio

När ett digitalt ljudsystem ansluts till uttaget DIGITAL AUDIO OUT (OPTICAL) sänks volymen på både TV:n och systemet.

5.1 CH (kanals) ljud är tillgängligt när TV:n är ansluten till en extern enheter som stöder 5.1 CH.

När mottagaren (hemmabion) är påslagen kommer ljud från TV:ns optiska uttag. När TV:n tar emot en DTV-signal skickar TV:n ut 5.1-kanalsljud till hemmabions mottagare. När källan är en digital komponent, såsom en DVD/Blu-Ray-spelare/kabel-TV-box/STB (digital-TV-box) satellitmottagare och är ansluten till TV:n via HDMI kommer endast 2-kanalsljud att höras från hemmabiomottagaren. Om du vill ha 5.1-kanalsljud ska du ansluta den digitala ljudutgången från DVD/Blu-ray-spelare / kabelbox / STB satellitmottagare direkt till en förstärkare eller hemmabio.

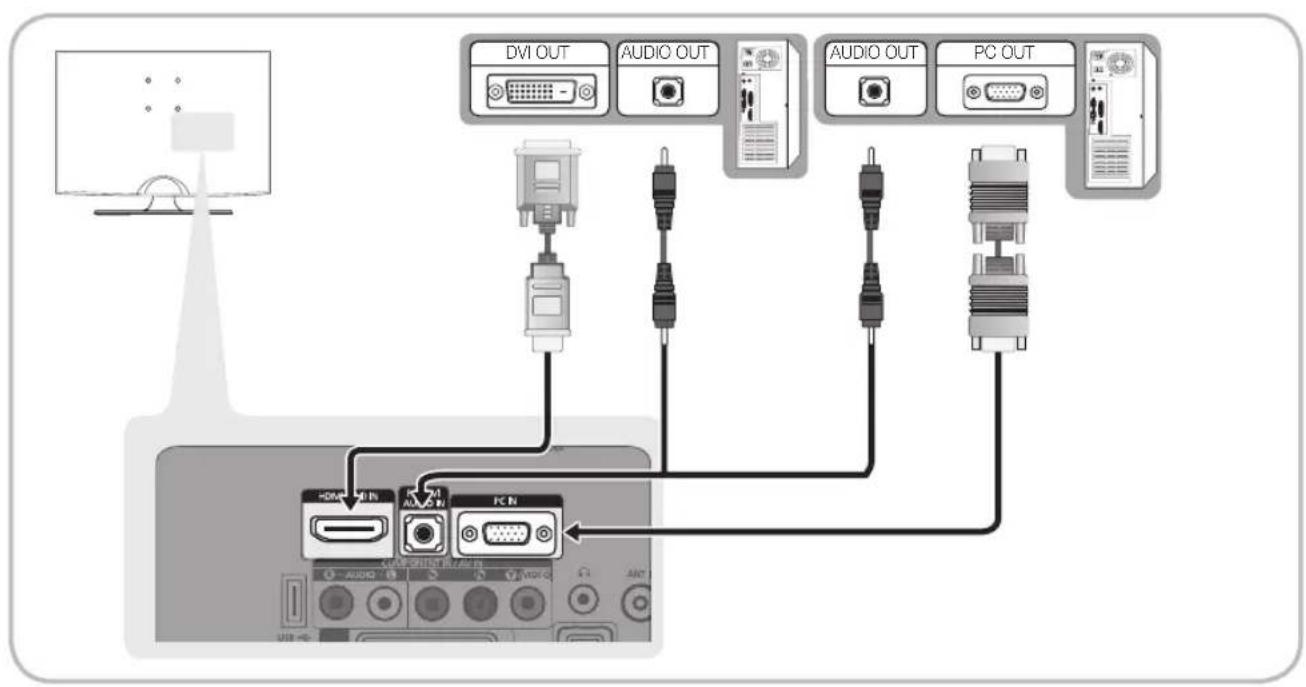

Ansluta till en dator

Använda en HDMI/DVI-kabel/en D-sub-kabel

Visningslägen (D-Sub- och HDMI/DVI-ingång)

Optimal upplösning är 1360 X 768 @ 60 Hz.

Läge Upplösning Horisontal frekvens (kHz) Vertikal frekvens (Hz)				Pixlar, klockhastighet (MHz)	Synkpolaritet (H/V)
IBM	640 x 350 31.469 70.086 25.175 + / -
	720 x 400 31.469 70.087 28.322 - / +
MAC	640 x 480 35.000 66.667 30.240 - / -
	832 x 624 49.726 74.551 57.284 - / -
VESA DMT	640 x 480	31.469 59.940 25.175 - / -
		37.861 72.809 31.500 - / -
		37.500 75.000 31.500 - / -
	800 x 600	37.879 60.317 40.000 + / +
		48.077 72.188 50.000 + / +
		46.875 75.000 49.500 + / +
	1024 x 768	48.363 60.004 65.000 - / -
		56.476 70.069 75.000 - / -
		60.023 75.029 78.750 + / +
	1280 x 720 45.000 60.000 74.250 + / +
	1360 x 768 47.712 60.015 85.500 + / +
VESA CVT	720 x 576 35.910 59.950 32.750 - / +
	1280 x 720 56.456 74.777 95.750 - / +
VESA GTF 1280 x 720 52.500 70.000 89.040 - / +

OBS!

- Vid en HDMI/DVI-kabelanslutning måste du använda HDMI (DVI) IN-uttaget.

Läget för radsprång kan inte användas.

Om ett videoformat som inte är standard väljs, kan det hända att enheten inte fungerar som den ska.

Separat läge och kompositläge stöds. SOG(Sync On Green) stöds inte.

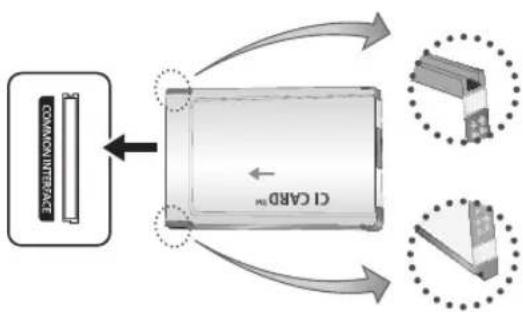

ANSLUTNINGAR COMMON INTERFACE-plats

För att kunna titta på betalkanaler måste "CI eller CI+ CARD" matas in.

• Om du inte matar in "CI or CI+ CARD" kommer vissa kanaler att visa meddelandet "Förvrängd signal".
• Information som bland annat omfattar ett telefonnummer, "CI eller CI+ CARD" ID, värd-ID och annan information som visas i ungefär 2-3 minuter. Om ett felmeddelande visas kontaktar du tjänsteleverantören.
• När konfigurationen av kanalinformationen slutförts visas meddelandet "Uppdateringen klar", vilket innebär att kanallistan uppdaterats.

OBS!

Du behöver ett "CI eller CI+ CARD" från en lokal kabeltjänstleverantör.

Ta ut "CI eller CI+ CARD" genom att försiktigt dra ut det för hand. Om du tappar "CI eller CI+ CARD" kan det skadas.

Sätt i "CI or CI+ CARD" i pilens riktning på kortet.

Placeringen av platsen COMMON INTERFACE kan variera beroende på modell.

“Cl eller Cl+ CARD” stöds inte i alla länder och regioner, kontrollera med din auktoriserade återförsäljare.

Om du har några problem ska du kontakta ett serviceställe.

Ändra ingångskällan

Källa

Används för att välja TV eller annan extern ingångskälla såsom DVD/Blu-ray-spelare/kabelbox/STB satellitmottagare som är ansluten till TV:n.

TV / Ext. / AV / Component / PC / ■ HDMI/DVI / USB

Källa markeras ansluta ingångar.

Ext. är alltid aktiverade.

Grundfunktioner

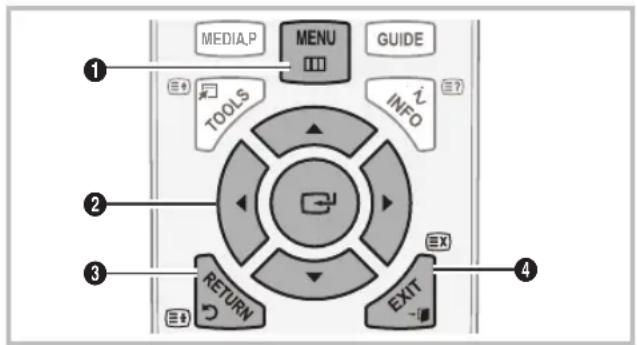

Navigera i menyerna

Innan du använder TV:n ska du följa stegen nedan för att bekanta dig med hur du navigerar i menyn och välja och ändra olika funktioner.

① MENU-knapp: Visar huvudmenyn på skärmen.
② ENTER☐ / Pilknapp: Flytta markören och markera en post. Bekräfta inställningen.
3 RETURN-knapp: Återgår till föregående meny.
4 EXIT-knapp: Stänger skämmenyn.

Ändra namn

VCR / DVD / Kabel-STB / Satellit-STB / PVR STB ■ / AV-mottagare / Spel / Kamera / PC / DVI PC / DVI-enheter / TV / IPTV / Blu-ray / HD DVD / DMA:

Namnge den enhet som är ansluten insignalingången för att det skall bli lättare för dig att välja ingångskälla.

Når du ansluter en HDMI-/DVI-kabel till porten HDMI (DVI) IN ska du ställa in DVI PC eller DVI-enheter under Ändra namn.

Hur OSD (On Screen Display) används
Det tillgängliga steget kan variera beroende på vald meny.

1	MENU	Huvudmenyns alternativ visas på skärmen:Bild, Ljud, Kanal, Inställning,Ingångar, Applikation, Support.
2	▲ / ▼	Välj en ikon med knappen ▲ eller ▼.
3	ENTER	Tryck på ENTER□ för att gå till undermenyn.
4	▲ / ▼	Välj önskad undermeny menknapparna ▲ och ▼.
5	◀ / ▶	Ändra värdet på en post medknappen ◀ eller ▶. Hur OSDändras kan variera beroende påvald meny.
6	ENTER	Tryck på ENTER□ för att slutföra konfi gureringen.
7	EXIT →	Tryck på EXIT.

Använda INFO-knappen (Nu och nästa guide)

Skärmen identifierar aktuell kanal och status för vissa inställningar av ljud och bild.

Nu och nästa guiden visar daglig information om TV-program för varje kanal ordnat efter sändningstid.

• Bläddra med ◀, ► för att visa information om ett önskat program medan du tittar på aktuell kanal.
• Bläddra med ▲, ▼ för att visa information om andra kanaler. Om du vill gå till den kanal som är vald ska du trycka på knappen ENTER.

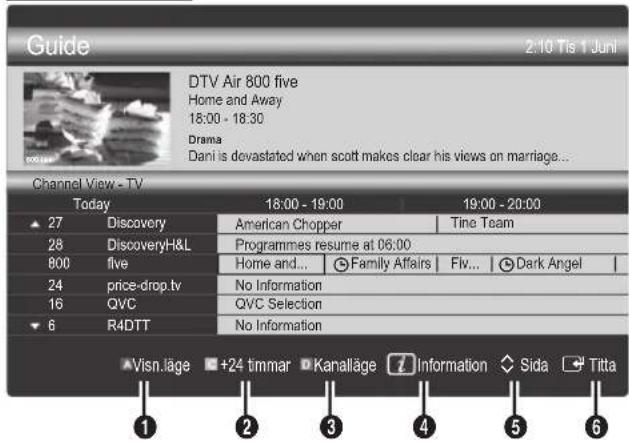

Planera tittandet

Guide

EPG-information (elektronisk programguide) ställs till förfogande av den som sänder kanalen. Med hjälp av programscheman från den som sänder kanalen kan du i förväg ställa in vilka program du vill titta på så ändras kanalen automatiskt till vald programkanal vid angiven tidpunkt. Programposter kan vara tomma eller inaktuella beroende på en kanalstatus.

Använda kanalvy

Använda schemavy

1 Röd (visningsläge): Visar en lista över program som körs nu eller är kommande.
② Gul (+24 timmar): Visar en lista med program som kommer att sändas efter 24 timmar.
3 Blå (Kanalläge): Välj den typ av kanaler du vill visa i fönstret Kanalvy.

Kanalläge varierar beroende på antennkälla. –

4 Information: Visar detaljerad information om valt program.
5 (sidan): Går till föregående/nästa sida.
6 ENTER←-knapp

När du väljer aktuellt program kan du titta på valt – program.

När du väljer ett program som ska sändas senare – kan du reservera det valda programmet. För att avbryta schemat trycker du en gång till på knappen ENTER och väljer Avbryt scheman.

Grundfunktioner

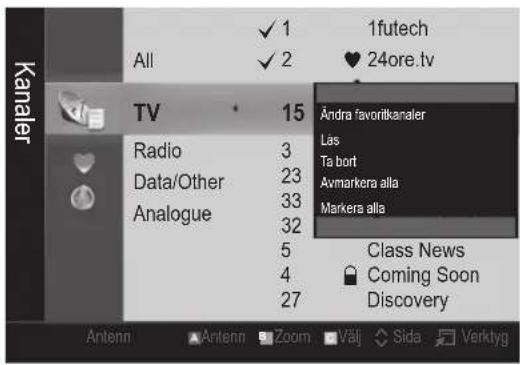

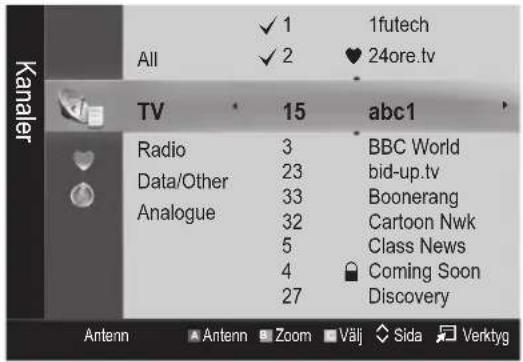

Kanalhanteraren

Ta bort eller ställ in favoritkanaler och använd programguiden för digitala sändningar. Välj en kanal i skärmvisningen Kanaler, Mina kanaler eller Schemalagd.

■ Kanaler: Visar kanallistan enligt kanaltyp.

Använda färgknapparna med Kanalhantering

Röd (Antenn): Växla mellan Antenn och Kabel.

Grön (Zoom): Förstorar eller förminskar ett kanalnummer.

Gul (välj): Välj önskade kanaler och tryck på den gula knappen för att ange alla valda kanaler samtidigt. Markeringen √ visas till vänster om de valda kanalerna.

(Sidan): Gå till nästa eller föregående sida.

(Verktyg): Visar menyn Kanalhantering. (Alternativmenyn kan se olika ut beroende på situation.)

Ikoner för kanalstatus

Ikoner Användning
A	En analog kanal.
√	En vald kanal.
♥	En kanal som är inställd som favorit.
	Ett program som sänds.
	En låst kanal.
	Ett reserverat program.

Använda favoritkanaler

♥ Mina kanaler

(i Kanalhantering)

Redigera mina kanaler TOOLS: Du kan ställa in valda kanaler till önskad kanalgrupp.

Symbole♥ " visas och kanalen anges som favorit.

1. Välj en kanal och tryck på TOOLS-knappen.

2. Lägg till eller ta bort önskad kanal i mina kanalgrupper 1, 2, 3 och 4.

Du kan välja en eller flera grupper.

1. Efter att du ändrat inställningarna kan kanallistan för varje grupp visas i Mina kanaler.

Kanalmeny

Söka om kanaler

Antenn (Antenn / Kabel)

Innan din TV kan börja memorera tillgängliga kanaler måste du ange typ av signalkälla som är ansluten till TV:n (dvs. antenn eller kabelsystem).

Land

PIN-inmatningsfönstret visas. Ange din 4-siffriga PIN-kod.

■ Digital kanal: Byt land för digitala kanaler.

■ Analog kanal: Byt land för analoga kanaler.

Autolagring

Söker efter kanaler och lagrar dem automatiskt i TV:n

Automatiskt tilldelade programnummer överensstämmer kanske inte med faktiska eller önskade programnummer. Om en kanal är låst med funktionen Barnlås visas PIN-inmatningsfönstret.

Antennkälla (Antenn / Kabel): Välj antennkälla för memorering.
■ Kanalkälla (Digital och Analog / Digital / Analog): Välj kanalkälla för memorering.

När du väljer Kabel → Digital och Analog eller Digital: Ge ett sökvärde för kabelkanaler.

Sökläge (Full / Nätverk / Snabb): Söker alla kanaler med aktiva sändningsstationer och lagrar dem i TV:n.

Öm du ställer in Snabb kan du ställa in Nätverk, Nätverks-ID, Frekvens, Modulering, Symbolhastighet manuellt genom att trycka på knappen på fjärrkontrollen.

Nätverk (Auto / Manuellt): Väljer inställningsläge för Nätverks-ID, antingen Auto eller Manuellt.

Nätverks-ID: Om Nätverk är inställt på Manuellt kan du ställa in Nätverks-ID med hjälp av sifferknapparna.

Frekvens: Visar kanalens frekvens. (Varierar beroende på land)

Modulering: Visar tillgängliga moduleringsvärden.

Symbolhastighet: Visar tillgängliga symbolhastigheter.

Manuell lagring

Söker manuellt efter kanaler och lagrar dem i TV:n

Öm en kanal är låst med funktionen Barnlås visas PIN-inmatningsfönstret.

Digital kanal: (tillgänglig i DTV-läge) När sökningen är klar uppdateras kanalerna i kanallistan.

Når du väljer Antenn → Antenn: Kanal, Frekvens, Bandbredd.
Na du väljer Antenn → Kabel: Frekvens, Modulering, Symbolhastighet.

Analog kanal (program, färgsystem, ljudsystem, ■ kanal, sök): Om du inte hör något ljud eller om ljudet är onormalt väljer du ett annat ljudsystem.

Kanalläge

P (programläge): När inställningen är klar har sändarna i ditt område tilldelats positionsnummer från P0 till maximalt P99. Du kan välja en kanal genom att ange positionsnumret i det här läget.

C (antennkanalläge) / S (kabelkanalläge): I dessa två lägen kan du välja en kanal genom att ange det tilldelade numret för antennsändaren eller kabelkanalen.

Redigera kanal

Alternativmenyn för kanalhantering

(i Kanalhantering)

1. Välj en kanal och tryck på TOOLS-knappen.
2. Redigera kanalnamnet eller numret med hjälp av menyn Redigera kanalnamn.

■ Redigera kanalnamn (endast analoga kanaler): Tilldela kanalen ett eget namn.

Övriga funktioner

Alternativmenyn för kanalhantering

(i Kanalhantering)

Ställ in var och en av kanalerna med hjälp av menyalternativen för Kanalhantering (Lås / Lås upp, Timervisning, Sortera, Ta bort, Markera alla / Avmarkera alla). Alternativmenyn kan variera beroende på kanalstatus.

1. Välj en kanal och tryck på TOOLS-knappen.
2. Välj en funktion och ändra inställningen för den.

Lås / Lås upp: Låser en kanal så att kanalen inte kan markeras och visas.

OBS!

Den här funktionen är bara tillgänglig när Barnlås är inställt som På.

PIN-inmatningsfönstret visas. Ange den 4-siffriga PIN-koden, standardkoden är "0-0-0-0". Ändra PIN-koden med alternativet Ändra PIN.

Timervisning: Du kan ställa in en valfri kanal som visas automatiskt vid den angivna tiden. Ställ först in tiden med den här funktionen.

en digital kanal är vald trycker du på knappen

▶ för att visa det digitala programmet.

■ Sortera (endast analoga kanaler): Med den här funktionen kan du ändra programnumren på lagrade kanaler. Det kan vara nödvändigt när du har använt den automatiska lagringen.
■ Ta bort: Du kan ta bort en kanal för att visa de kanaler du önskar.
■ Markera alla / Avmarkera alla: Markera alla kanaler eller avmarkera alla markerade kanaler i kanalhanteringen.

Schemalagd

(i Kanalhantering)

Du kan visa, ändra eller ta bort ett program som du har reserverat för att se.

• Ändra info: Ändra ett program som du har reserverat för att se.
  ■ Avbryt scheman: Avbryt ett program som du har reserverat för att se.
  Information: Visa ett program som du har reserverat för att se. (Du kan också ändra reservationsinformation.)
  ■ Markera alla / Avmarkera alla: Markera eller avmarkera alla reserverade program.

Kanallista

Du kan se alla kanaler som har sökts.

Överföring av kanallista

Importerar eller exporterar kanalkartan. Anslut en USBlagringsenhet för att använda den här funktionen.

Ihmatningsskärmen för PIN-kod visas. Ange din 4-siffriga PIN-kod.
Standard-PIN-koden för en ny TV är '0-0-0-0'.

• Importera från USB: Importera kanallista från USB.
  ■ Exportera till USB: Exportera kanallista till USB.

Fininst.

(endast analoga kanaler)

Om signalen är svag eller det är störningar kan du finjustera en kanal manuellt.

ställda kanaler markeras med en asterisk **".

du vill återställa fininställningen väljer du Återställ.

Bildmeny

dra det förinställda bildläget

Läge TOOLS

Välj önskad bildtyp.

■ Dynamisk: Passar ett ljust rum.
Standard: Passar i normala ljusförhållanden.
■ Film: Passar när du ska titta på film i ett mörkt rum.

dra bildinställningar

Bakgrundsljus / Kontrast / Ljusstyrka / Skärpa / Färg / Ton (G/R)

TV:n har flera inställningsalternativ för bildkvalitetskontroll.

OBS!

analoga lägen, TV, Ext., AV, i PAL-systemet är inte funktionen Ton (G/R) tillgänglig.
↑ PC-läget kan de bara göra ändringar för

Bakgrundsljus, Kontrast och Ljusstyrka.

Inställningarna kan ändras och lagras för varje extern enhet som är ansluten till TV:n
Om du sänker bildens ljusstyrka minskar energiförbrukningen.

Ekolösningar

Energispar (Av / Låg / Medium / Hög / Bild av / ■ Auto) TOOLS: Justera ljusstyrkan för TV:n för att ge minskad energiförbrukning. Om du väljer Bild av stängs skärmen av medan ljudet är på. Tryck på valfri knapp förutom volymknappen för att slå på skärmen.

Standby, ej sign. (Av / 15 min / 30 min / 60 min): Aktiverar standbyläget i status "Ingen signal" eller "Kontrollera signalkabel" under en viss tidsperiod som angivits av användaren.

Avaktiverad när datorn är i energisparläge.

Ändra bildalternativen

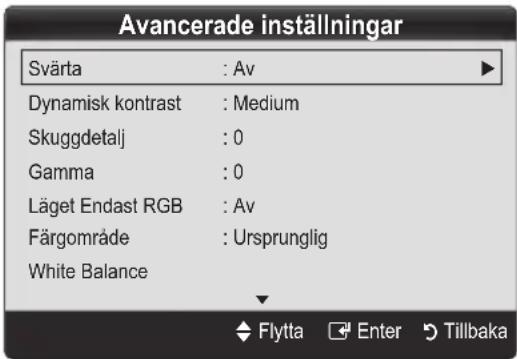

Avancerade inställningar

(tillgänglig i läget Standard / Film)

Du kan justera detaljerade inställningar för skärmen inklusive färg och kontrast.

^1 C-läget kan du bara ändra Dynamisk kontrast, Gamma och Vitbalans.

■ Svärta (Av / Mörk / Mörkare / Mörkast): Välj svärtningsnivå för att ändra skärmdjupet.
■ Dynamisk kontrast (Av / Låg / Medium / Hög): Justera skärmens kontrast.
Skuggdetalj (-2\~+2): Ökar ljusstyrkan på mörka bilder. Avaktiverad i PC-läget.
■ Gamma: Ändrar primärfärgernas intensitet.
Läget Endast RGB (Av / Röd / Grön / Blå): Du kan ändra Färg eller Ton för Röd, Grön eller Blå för bilden från en extern enhet (DVD-spelare, hemmabio, etc.).
Färgområde (Auto / Ursprunglig): Ändra den färgrymd som finns för att skapa bilden.

Vitbalans: Ändra färgtemperaturen för mer naturlig bild.

R-Offset / G-Offset / B-Offset: Ändra respektive färgs (röd, grön, blå) djup.

R-Gain / G-Gain / B-Gain: Ändra respektive färgs (röd, grön, blå) ljusstyrka.

Återställ: Återställer Vitbalans till standardvärdena.

■ Hudfärg: Förstärker rosa "Hudfärg".
Kantförbättring (av / på): Förstärker objektets kanter.

Bildalternativ

l'PC-läget kan du bara ändra Färgton, Storlek, brus och Autoskyddstid.

■Färgton (Sval / Normal / Varm1 / Varm2)

Varm1 och Varm2 avaktiveras när bildläget är Dynamisk.

Inställningarna kan ändras och lagras för varje extern enhet som är ansluten till en ingång på TV:n.

Grundfunktioner

Storlek ■ : Kabel-TV-boxen/satellitmottagaren kan ha en egen uppsättning skärmstorlekar. Dock rekommenderar vi att du använder läget 16:9 för det mesta.

Auto Wide: Justerar automatiskt bildstorleken till förhållandet 16:9.

16:9 : Justerar bildstorleken till 16:9 för DVD eller bredbildssändningar.

Wide Zoom: Förstorar bildstorleken mer än 4:3.

Andrar positionen genom att använda knapparna ▲, ▼.

Zoom: Förstorar bredbild i storleken 16:9 vertikalt för att anpassas till skärmstorleken.

Andrar positionen eller storleken genom att använda knapparna ▲, ▼.

4:3 : Standardinställningen för en film eller normal sändning.

^1 tsta inte för läge i formatet 4:3. Spår av kanter som visas till vänster, höger och i mitten på skärmen kan brännas in i skärmen och det täcks inte av garantin.

Anpassa till skärm: Visar hela bilden utan att beskära när insignalen HDMI (720p / 1080i / 1080p) eller Komponent (1080i / 1080p) används.

OBS!

Efter att du valt att anpassa till skärm i läget HDMI (720p / 1080i / 1080p) eller Komponent (1080i / 1080p) kan du behöva centrera bilden:

1. Tryck på ◀ eller ► för att välja Position.

2. Tryck på knappen ENTER

3. Tryck på knappen ▲, ▼, ◀ eller ► för att flytta bilden.

Alternative for bildstorleken kan variera beroende på storleken på källan för indata.

De tillgängliga alternativen kan variera beroende på valt läge.

♦ PC-läget kan endast läget 16:9 och 4:3 ändras.

Inställningarna kan ändras och lagras för varje extern enhet som är ansluten till en ingång på TV:n

Om du använder funktionen Anpassa till skärm med HDMI 720p-ingång kommer 1 rad att bli beskuren överst, nederst, till vänster och till höger som i överskanningsfunktionen.

Skärmläge (16:9 / Wide Zoom / Zoom / 4:3): Endast tillgängligt när bildstorleken är inställd på Auto Wide. Du kan bestämma önskad bildstorlek som 4:3 WSS (Wide Screen Service) eller originalstorlek. Olika europeiska länder kräver olika bildstorlekar.

Ejtillgängligt i läget PC, Component eller HDMI.

■ Filter för dig. brus (Av / Låg / Medium / Hög / Auto / Autovisualisering): Om sändningssignalen är svag kan det uppstå störningar eller spökbilder på skärmen. Välj vart och ett av alternativen tills du får bästa bildkvaliteten.

Autovisualisering: När du ändrar analoga kanaler visas signalljusstyrkan.

Endast tillgänglig för analoga kanaler.

Nar fältet är grönt tar du emot bästa möjliga signal.

■ MPEG-brusfilter (Av / Låg / Medium / Hög / Auto): Minskar MPEG-bruset för att få bättre bildkvalitet.

Avaktiverad i PC-läget.

■ HDMI svärta (Normal / Låg): Väljer svärtningsnivå på skärmen för att justera skärmdjupet.

Endast tillgängligt i HDMI-läget (RGB-signaler).

■ Filmläge (Av / Auto1 / Auto2): Ställer in TV:n för att automatiskt känna av och bearbeta filmsignaler från alla källor och justera till optimal bildkvalitet.

Tilgängligt i lägena TV, AV, COMPONENT (480i / 1080i) och HDMI (480i / 1080i).

Autoskyddstid (2 timmar / 4 timmar / 8 timmar / 10 timmar / Av): Om samma bild ligger kvar på skärmen fungerar det automatiska skyddet mot bildskärmsbränning.

Bildåterställning (OK / Avbryt)

Återställer aktuellt bildläge till dess standardinställningar.

Installera TV: n med datorn

Ställ in ingångskällan på datorn.

Autojustering TOOLS

Ändrar frekvensvärden / positioner och fininställer inställningar automatiskt.

Ej lllgängligt vid anslutning via HDMI/DVI-kabel.

Skärm

■ Grov / Fin: Tar bort eller minskar bildstörningar. Om inte störningen försvinner vid fininställningen, justera då frekvensinställningen (Grov) och gör sedan om fininställningen. När störningen har reducerats, ställer du in bilden igen så att den är placerad mitt på bildskärmen.

Position ■ : Ändra PC-skärmens position med pilknapparna (▲ / ▼ / ◀ / ▶).

- Återställ bild: Återställer bilden till standardinställningar.

Använda TV:n som datorskärm (PC)

Installera programvaran (baserad på Windows XP) Hur det faktiskt ser ut på datorns skärm beror på vilken Windows-version och vilket videokort datorn har, men samma grundinställningar gäller nästan alltid. (Om inte kontaktar du din datortillverkare eller din Samsung-återförsäljare.)

1. Klicka på "Kontrollpanelen" i Windows startmeny.
2. Klicka på "Utseende och teman" i fönstret "Kontrollpanelen" för att öppna en dialogruta.
3. Klicka på "Bildskärm" för att öppna en dialogruta.
4. Gå till fliken "Inställningar" i den dialogruta som öppnats. Rätt storleksinställning (upplösning) [Optimalt: 1360 × 768 pixlar]
5. Om det finns ett alternativ för vertikal frekvens i dialogrutan för bildskärmsinställningar är det korrekta värdet "60" eller "60 Hz". I annat fall klickar du bara på "OK" och lämnar dialogrutan.

Ljudmeny

Ändra förinställt Ijudläge

Läge TOOLS

■ Standard: Väljer normalt ljudläge.
■ Musik: Förstärker musik och inte röst.
■ Film: Ger det bästa filmljudet.
Klar röst: Förstärker röster i förhållande till andra ljud.
■ Förstärk: Ökar intensiteten på högfrekvensljud så att personer med nedsatt hörsel kan höra bättre.

Ändra Ijudinställningar

Equalizer

Ändrar ljudläget.

■ Balans V/H: Ändrar balansen mellan höger och vänster högtalare.
■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (bandbreddsjustering): Ändrar nivån på specifika bandbreddsfrekvenser.
- Återställ: Återställer equalizern till standardinställningar.

-judsystem, etc.

Virtual Surround (Av / På)

Den här funktionen ger en virtuell 5.1-kanals surroundljudsupplevelse via ett par högtalare eller hörlurar tack vare HRTF-teknik (Head Related Transfer Function).

Ör Hõgtalarval är inställt på Extern högtalare är Virtual Surround avaktiverat.

Dialogskärpa (Av / På)

Med den här funktionen kan du öka intensiteten på en röst i förhållande till bakgrundsmusik eller ljudeffekter så att dialogen kan höras bättre under ett program.

Ljudspråk

(endast digitala kanaler)

Ändra standardinställning för ljudspråk.

Det tillgängliga språket kan skilja sig beroende på sändning.

Ljudformat (MPEG / Dolby Digital 5.1)

(endast digitala kanaler)

När ljudet sänds ut från både huvudhögtalaren och ljudmottagaren kan det uppstå ett eko på grund av dekoderhastigheten mellan huvudhögtalare och ljudmottagare. I så fall ska du använda funktionen TV-högtalare.

Alternativet Ljudformat kan skilja sig beroende på sändning. 5.1-kanals Dolby digitalljud är endast tillgängligt vid anslutning till en extern högtalare med enoptisk kabel.

Grundfunktioner

Ljudbeskrivning

(ej tillgängligt på alla platser) (endast digitala kanaler)

Funktionen hanterar ljudströmmen för ljudbeskrivningen (AD) när den skickas med huvudljudet från avsändaren.

Ljudbeskrivning (Av / På) ■ : Slår av och på funktionen för ljudbeskrivning.

Volym ■ : Ändra volymen för ljudbeskrivning.

Autovolym (Av / Normal / Natt)

För equalize av volymnivå på respektive kanal, ställ in som Normal.

Natt: Det här läget ger en förbättrad ljudupplevelse jämfört med läget Normal och ger nästan inget oljud. Det är användbart på natten.

Högtalarval

(Extern Högtalare / TVHögtalare)

Ett eko kan uppstå på grund av annan avkodningshastighet mellan huvudhögtalaren och ljudmottagaren. I så fall ska du ställa in TV:n till Extern högtalare.

Öm Högtalarval är inställt på Extern högtalare är inte volymknapparna och MUTE-knappen aktiverad, och ljudinställningarna är begränsade.

När Högtalarval är inställt på Extern högtalare ska du använda dessa inställningar.

TV-högtalare: Av, Extern högtalare: På

När Högtalarval är inställt på TV-högtalare ska du använda dessa inställningar.

TV-högtalare: På, Extern högtalare: På

Öm det inte finns någon videosignal kommer båda högtalarna att vara tysta.

Extra inställning

(endast digitala kanaler)

DTV-ljudnivå (MPEG / HE-AAC) ■ : Med den här funktionen kan du minska skillnaderna för en röstsignal (där en av signalerna tas emot under en digital TV-sändning) till önskad nivå.

Beroende på typ av sändningssignal kan MPEG / HE-AAC justeras mellan -10dB och 0dB.

Andra i intervallet 0 och -10 för att öka eller minska volymen.

■ SPDIF-utmatning: SPDIF (Sony Philips Digital InterFace) används för att ge digitalt ljud, minska störningar till högtalare och olika digitala enheter som exempelvis en DVD-spelare.

Ljudformat: Under mottagning av en digital TV-sändning kan du välja digitalt ljudformat (SPDIF) bland alternativen PCM Dolby Digital och DTS.

Genom att ansluta 5.1-kanals högtalare i en Dolby Digital-inställning kan du maximera den interaktiva 3D-ljudupplevelsen.

Ljudfördröjning: Justera skillnader mellan ljud och bild när du tittar på TV eller video och lyssnar på digitalt ljud via en extern enhet som exempelvis en AV-mottagare.

Dolby Digital-komp (Line / RF): Den här funktionen minimerar signalskillnader mellan en dolby digital-signal och en röstsignal (t.ex. MPEG-ljud, HE-AAC, ATV-ljud).

Valj Line för att få ett dynamiskt ljud och RF för att minska skillnaden mellan högt och lågt ljud nattetid.

Line: Ställ in utnivå för signaler som är högre eller mindre än -31dB (referens) antingen till -20dB eller -31dB.

RF: Ställ in utnivå för signaler som är högre eller mindre än -20dB (referens) antingen till -10dB eller -20dB.

Ljudåterställning (OK / Avbryt)

Återställ alla ljudinställningar till fabriksstandard.

Inställningsmeny

Ställa klockan

Tid

Klocka: Att ställa klockan är nödvändigt för att kunna använda olika timerfunktioner på TV:n.

Den aktuella tiden visas varje gång du trycker på knappen INFO.

Öm du drar ur strömsladden måste du ställa klockan igen.

Beroende på sändningsstation och -signal kanske den automatiska tiden inte ställs som den ska. I så fall ska du ställa tiden manuellt.

Antennen måste anslutas för att ställa tiden automatiskt.

Ställ klockan: Ställ in Dag, Månad, År, Timme och Minut manuellt.

Endast tillgängligt när Klockläge är inställt på Manuellt.

Använda sovtimern

Sovtimer TOOLS: Stänger automatiskt av TV:n efter en förinställd tidsperiod. (30, 60, 90, 120, 150 eller 180 minuter).

For att avbryta Sovtimer väljer du Av.

Ställa in timern som På / Av

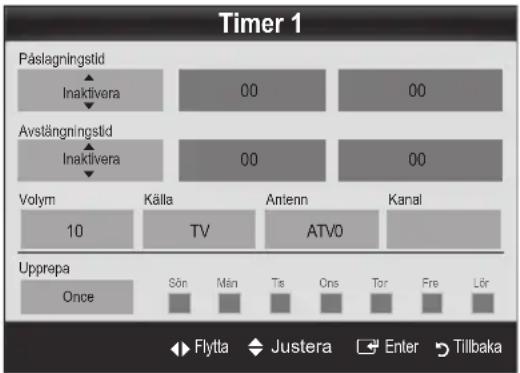

Timer 1 / Timer 2 / Timer 3: Tre olika timerinställningar kan göras för på/av. Ställ in klockan först!

Påslagningstid / Avstängningstid: Välj timme, minut och aktivera/inaktivera. (För att aktivera timern med valda inställningar väljer du Aktivera.)

Volym: Välj önskad ljudnivå.

Källa: Välj TV- eller USB-innehåll som ska spelas när TV:n slås på automatiskt. (USB kan bara väljas när en USB-enhet är ansluten till TV:n)

Antenn (när Källa är inställt på TV): Välj ATV eller DTV.

Kanal (när Käll är inställt på TV): Välj önskad kanal.

Innehåll (när Källa är inställt på USB): Välj en mapp i USB-enheten som innehåller musik- eller fotofiler som ska spelas upp när TV:n slås på automatiskt.

Om det inte finns några musikfiler på USB-enheten eller om mappen som innehåller musikfiler inte har valt kommer inte timerfunktionen att fungera som den ska.

On det bara finns en fotofil på USB- enheten kan inget bildspel visas.

Öm mappnamnet är för långt kan mappen inte väljas.

Varje USB du använder tilldelas en egen mapp. Om du använder mer än en USB av samma typ ska du se till att mapparna som tilldelas USB-enheterna har olika namn.

Upprepa: Välj En gång, Varje dag, Mån\~Fre, Mån\~Lör, Lör\~Sön eller Manuellt. Om du väljer Manuellt, kan du ange den dag du vill aktivera timern.

Märket anger att dagen är vald.

Automatisk avstängning (endast tillgänglig när TV:n slås på av timern): TV:n kommer att slås av automatiskt efter 3 timmar, om den lämnas i viloläge, för att undvika överhettning.

\_åsprogram

Säkerhet

Inmatning av PIN-kod visas innan inställningsskärmen.

Ånge den 4-siffriga PIN-koden, standardkoden är "0-0-0-0". Ändra PIN-koden med alternativet Ändra PIN.

Barnlås (Av / På): Lås kanaler i Kanalhantering för att förhindra obehöriga användare, t.ex. barn, att titta på olämpliga program.

Endast tillgänglig när källan för ingångar är inställt på TV.

Barnlås (Klassificering): Förhindrar med hjälp av en användarinställd 4-siffrig PIN-kod att obehöriga användare, t.ex. barn, tittar på olämpliga program.

Tillåt alla: Lås upp alla TV-klassificeringar.

Posterna för Barnlås varierar beroende på land.

Grundfunktioner

- Ändra PIN: Ända det personliga ID-numret som krävs för TV-inställningar.

Öm du har glömt PIN-numret trycker du på fjärrkontrollens knappar i följande ordning, vilket återställer PIN-numret till "0-0-0-0": POWER (av) → MUTE → 8 → 2 → 4 → POWER (på).

Övriga funktioner

Språk

Menyspråk ■ : Ställ in menyspråket.

■ Text-TV-språk: Ställ in önskat språk för text-tv.

Engelska är standard om det valda språket saknas för sändningen.

Inställning (Huvudspråk för ljud / Andraspråk för ljud / Huvudspråk för textning / Andraspråk för textning / Huvudspråk för text-tv / Andraspråk för text-tv): Välj ett språk som kommer att vara standardsspråket när en kanal väljs.

Undertext

Använd den här menyn för att ställa in läge för Undertext.

Ondertextfunktionen fungerar inte i läget Komponent eller HDMI.

■ Undertext (Av / På): Slår på och av undertexter.
Läge (Normal / Nedsatt hörsel): Ställer in läge för undertext.
■ Textningsspråk: Ställer in språk för undertext.

om programmet du tittar på saknar stöd för funktionen Nedsatt hörsel aktiveras Normal automatiskt även om Nedsatt hörsel har valts.

Engelska är standard om det valda språket saknas för sändningen.

Allmänt

■ Spelläge (Av / På): När du ansluter till en spelenhet, t.ex. PlayStation™ eller Xbox™, kan du njuta av en mer verklig upplevelse genom att välja spelläget.

OBS!

• Säkerhetsföreskrifter och begränsningar i spelläget
• Om du vill koppla ur spelkonsolen och ansluta en annan extern enhet ska du ställa in Spelläge som Av i inställningsmenyn.
• Om du visar TV-menyn i Spelläge kan skärmen skaka något.
• Spelläge är inte tillgängligt i TV-läge och PC-läge.
• Efter att du anslutit spelkonsolen ska du ställa in Spelläge som På för att förhindra dålig bildkvalitet.
• Om Spelläge är På: Läget Bild är inställt på Standard och läget Ljud är inställt på Film.

■ Menytransparens (Ljus / Mörk): Ställ in menyns genomskinlighet.
■ Melodi (Av / Låg / Medium / Hög): Ställer in så att en melodi spelas när TV:n slås på eller av.

Common Interface

• Cl-meny: Här kan användaren välja alternativ på CAMmenyn. Välj Cl-menyn från menyn PC Card (pc-kort).
  ■ Applikationsinfo: Visa information på det CAM som är isatt på Cl-platsen och på "Cl or Cl+ CARD" som är isatt i CAM. Du kan installera en CAM när som helst, oavsett om TV:n är på eller av.

• Köp en CI CAM-modul hos närmaste handlare eller beställ den via telefon.

• Sätt in "CI or CI+ CARD" i CAM i pilens riktning.
• För in CAM med "CI or CI+ CARD" på Common Interface-platsen i pilens riktning så att den passas in parallellt med platsen.
• Kontrollera om du kan se bilder på en kodad kanal.

Stödmeny

Självdiagnos

Bildtest Ja / Nej: Använd för att kontrollera bildproblem och om problemet kvarstår ska du kontrollera färgmönstret.
Ljudtest Ja / Nej: Använd den inbyggda melodin för att kontrollera ljudproblem.

Om du inte hör något ljud från TV-högtalarna ska du säkerställa att Högtalarval är inställt på TV-högtalare i menyn Ljud.
Melodin blir svår att höra under testet även om Högtalarval är inställt på Extern högtalare eller om ljudet tystas under tiden du trycker på knappen MUTE.

■ Signalinformation: (endast digitala kanaler) HDTV-kanalsmottagningens kvalitet är antingen perfekt eller så är kanalerna ej tillgängliga. Justera antennen för att öka signalstyrkan.
■ Felsökning: Om det är några problem med TV:n ska du gå till den här beskrivningen.

Öm inget av dessa felsökningstips är användbara ska du kontakta Samsungs kundcenter.

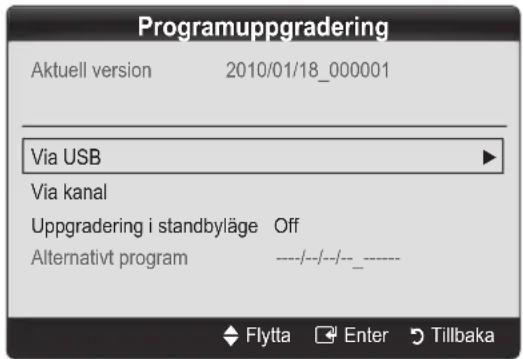

Programuppgradering

Programuppgradering kan utföras via en sändningssignal eller genom att ladda ner senaste firmware från samsung. com till ett USB-minne.

Aktuell version programmet är redan installerat på TV:n.

Program visas som "År / Månad / Dag_Version".

Installera den senaste versionen

■ Via USB: Sätt i en USB-

enhet som innehåller firmware-uppgraderingsfilen som laddats ner från www.samsung. com, till TV:n. Var försiktig så du inte

kopplar ur strömmen eller plockar bort USB-enheten tills uppgraderingen är

klar. TV:n slås av och på automatiskt efter att firmware-uppgraderingen är klar. När programvaran har uppgraderats återgår video- och audioinställningar till fabriksstandard. Vi rekommenderar att du skriver ner de inställningar du har gjort så att du enkelt kan återställa dem efter uppgraderingen.

TV-sidopanel

■ Via kanal: Uppgradera programvaran med sändningssignalen.

Öm funktionen väljs under programöverföringen kommer programvaran att sökas automatiskt och laddar ner.
Tiden som krävs för nedladdning av program bestäms av signalstatus.

■ Uppgradering i standbyläge: En manuell uppgradering utförs automatiskt vid vald tidpunkt. Eftersom enhetens ström slås på internt, kan skärmen lysa svagt. Det här fenomenet kan fortsätta i mer än 1 timme, tills uppgraderingen är klar.

■ Alternativt program (backup): Om det uppstår problem med det nya firmware och det påverkar funktionerna kan du ändra programvaran till föregående version.

On programvaran har ändrats visas aktuell programvara.

HD-anslutningsguide

Läs den här informationen när du ska ansluta externa enheter till TV:n.

Kontakta Samsung

Visa den här informationen om TV:n inte fungerar som den ska eller om du ska uppgradera programvaran. Du hittar information om vår kundcenter och hur du laddar ner produkter och program.

Avancerade funktioner

Media Play

Titta på bilder, musik och / eller fi Imfi ler som fi nns sparat på en USB-lagringsenhet (MSC).

Ansluta en USB-enhet

1. Slå på tv:n.
2. Anslut en USB-enhet som innehåller foton och/eller musik till uttaget USB (HDD) på TV:ns sida.
3. När USB är ansluten till TV:n visas popupfönstret. Sedan kan du välja Media Play.

det kanske inte fungerar med olicensierade multimediefiler.
Vad du behöver veta före användning av Media Play

MTP (Media Transfer Protocol) stöds inte.

Filsystem som stöds är FAT16, FAT32 och NTFS.

Vissa typer av USB-digitalkameror och ljudenheter är kanske inte kompatibla med den här TV:n.

Media Play stöder endast USB-lagringsenheter (MSC). MSC står för Mass Storage Class Bulk-Only Transport device. Exempel på MSC är Thumb-enheter, flashkortläsare och USB-härddisk (USB-hubb stöds inte). Enheter ska anslutas direkt till TV:ns USB-port.

Innan du ansluter enheten till TV:n ska du säkerhetskopiera dina filer för att förhindra dataförlust eller att de skadas. SAMSUNG ansvarar inte för skada på datafiler eller dataförluster.

Koppla inte ur USB-enheten när den laddas.

- Ju högre bildupplösning desto längre tid tar det att visa bilden på skärmen.

Maximal JPEG-upplösning som stöds är 15360X8640 pixlar.

För filer som inte stöds eller är korrupta visas meddelandet "Filformatet stöds ej."

Om filerna sorteras enligt Basic View (grundvy) kan upp till 1000 filer visas i varje mapp.

MP3-filer med DRM som har laddats ned från en icke-gratis plats kan inte spelas. DRM (Digital Rights Management) är en teknik som stöder skapande av innehåll, distribution och hantering av innehållet på ett integrerat och mångsidigt sätt, inklusive skydd av olika rättigheter, skydd mot illegal kopiering liksom betalnings- och villkorshantering.

Om fler än 2 PTP-enheter ansluts kan du bara använda en åt gången.

Om fler än två MSC-enheter ansluts kanske vissa av dem inte känns igen. Om en USB-enhet kräver högspänning (mer än 500mA eller 5V) kanske den inte stöds.

Om ett varningsmeddelande om överspänning visas när du ansluter eller använder en USB-enhet kanske enheten inte känns igen eller inte fungerar som den ska.

Om TV:n inte har haft någon ingång under tidsinställning i Tid för autoskydd, så slås skärmsläckaren på.

Om en USB-förlängningskabel används kanske USB-enheten inte identifieras eller så kanske filerna på enheten inte läses.

Om en USB-enhet som är ansluten till TV:n inte identifieras, fillistan på enheten är korrupt eller en fil i listan inte spelas ansluter du USB-enheten till datorn, formaterar enheten och kontrollerar anslutningen.

Om en fil som raderas från datorn hittas när Media Play körs använder du funktionen "Töm papperskorgen" på datorn för att permanent radera fi len.

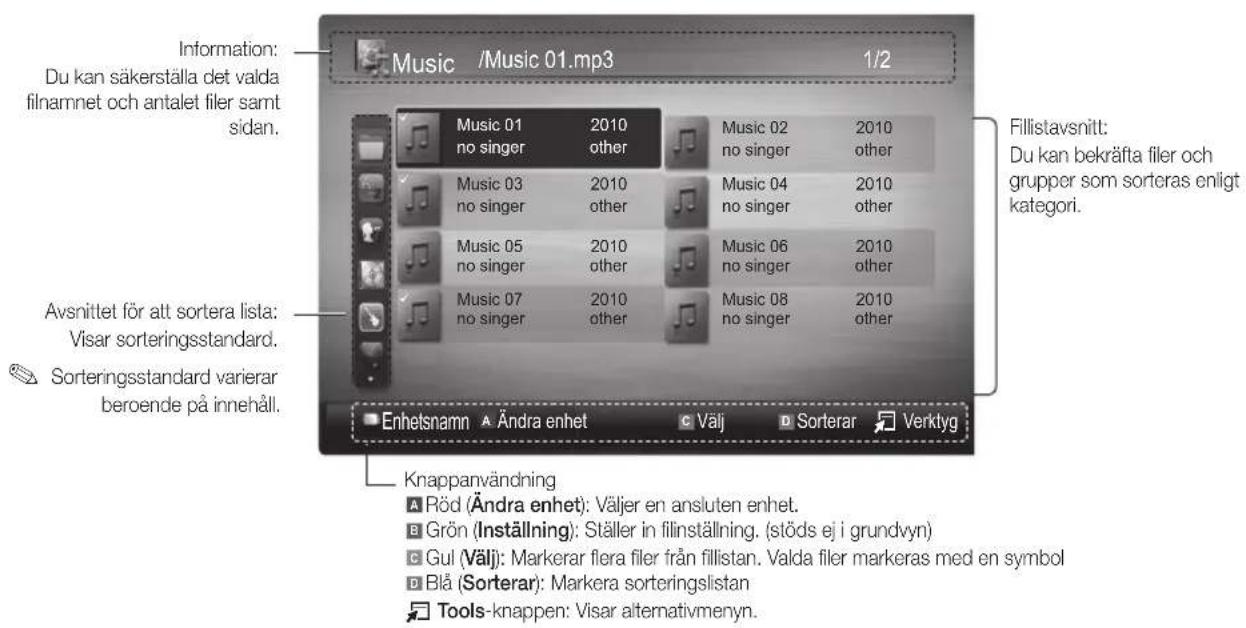

TV Sidopanel

Gå till filen du vill ha med pilknapparna upp/ned/höger/vänster och tryck sedan på knappen ENTER ↕. Filen spelas upp.

Stöder Enhetsläge och Innehållsläge på hemsidan för Media Play.

Musik

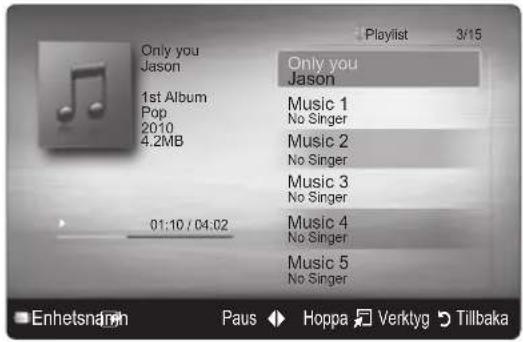

Spela upp musik

1. Tryck på knappen ◀ eller ► för att välja Musik och tryck sedan på knappen ENTER ▼ på menyn Media Play.
2. Tryck på knappen ◀/▶/▲/▼ för att välja önskad Musik i fillistan.
3. Tryck på knappen ENTER ↙.

- Under musikuppspelning kan du söka med knappen ◀ och ▶.

Visar bara filer med MP3-filtillägg. Filer med andra filtillägg visas inte, även om de är lagrade på samma USB-enhet.

Öm ljudet låter konstigt under uppspelning av MP3-filer ska du justera Equalizer på menyn Ljud (En övermodulerad MP3-fil kan orsaka ljudproblem.)

Avancerade funktioner

Foton

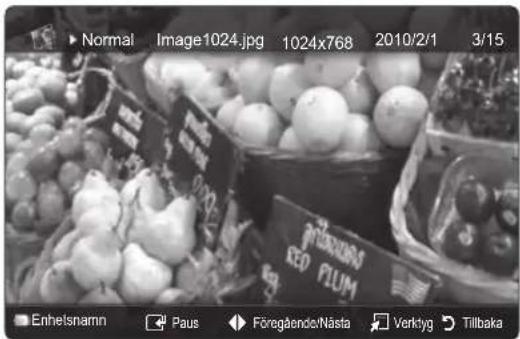

Visa en bild (eller ett bildspel)

1. Tryck på knappen ◀ eller ► för att välja Foto och tryck sedan på knappen ENTER ▼ på menyn Media Play.
2. Tryck på knappen ◀/▶/▲/▼ för att välja önskat foto i fillistan.
3. Tryck på knappen ENTER ↙.

När en fotolista visas trycker du på knappen – ENTBE på fjärrkontrollen för att starta bildspelet.

Alla filer i fillistan visas i bildspelet. –

Under bildspelet visas filerna i ordning efter den fil som visas. –

Musikfiler kan spelas upp automatiskt under bildspelet om "Bakgrundsmusik" är inställd på "På".

BGM-läge kan inte ändras förrän BGM har slutat läsas in.

Spela upp flera filer

Spela upp valda video- / musik- / fotofiler

1. Tryck på den gula knappen i fillistan för att välja önskad fil.
2. Upprepa arbetsgången ovan om du vill välja fler filer.

OBS!

Markeringen (√) visas till vänster om de valda filerna.

För att avbryta ett val trycker du på gul knapp igen.

För att avmarkera alla valda filer trycker du på knappen TOOLS och väljer Avmarkera alla.

1. Tryck på knappen TOOLS och välj Spela aktuell grupp.

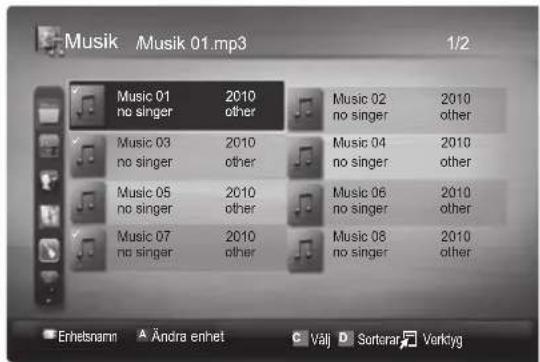

Spela upp video- / musik- / fotofilsgrupp

1. När en fillista visas ska du gå till valfri fil i den önskade gruppen.
2. Tryck på knappen TOOLS och välj Spela aktuell grupp.

Tryck på den blå knappen i fillistan för att sortera filerna.

Kategori Användning		Musik Foton
[7CKX]	Grundvy	Visar hela mappen. Du kan visa bilden genom att välja mappen.	√	√
[14CEZ]	Titel	Sorterar och visar filmtitlar i ordningen symbol / nummer / alfabetiskt / special.	√	√
[23HK8]	Inställning	Sorterar och visar filer enligt inställningar. Du kan ändra filinställningarna i avsnittet för fillistan genom att använda den gröna knappen.	√	√
[24T3]	Senaste datum	Sorterar och visar filer enligt senaste datum.		√
[28KS]	Tidigaste datum	Sorterar och visar filer enligt tidigaste datum.		√
[33KGX]	Artist	Sorterar musikfilen enligt artist i bokstavsordning.	√
	Album	Sorterar musikfilen enligt album i bokstavsordning.	√
[7TW3W]	Genre	Sorterar musikfiler enligt genre.	√
[48DQ]	Stämning	Sorterar musikfiler enligt stämning. Du kan ändra stämningsinformationen för musik.	√
[70AK]	Månadsvis	Sorterar och visar bilder enligt månad. Sorterar endast enligt månad (från januari till december) oavsett år.		√

Spelalternativmenyn Musik / Foton

Alternativmeny Användning Musik Foton
Upprepningsläget Du kan spela upp filmfiler upprepat.	√
Bildinställning Du kan justera inställningen. (S.14, 15, 16)		√
Ljudinställning Du kan justera ljudinställningen. (S. 17, 18)	√	√
Stoppa bildspel / Starta bildspel	Du kan starta eller stoppa ett bildspel.
Bildspelshastighet Du kan endast välja bildspelshastighet under bildspelet.		√
Zoom Du kan zooma i bilder i helskärmsläget.		√
Rotera Du kan rotera bilder i helskärmsläget.		√
Information Du kan se detaljerad information om den fil som spelas upp.	√	√

Inställningar

Använda inställningsmenyn

Information: Välj detta för att visa information för ansluten enhet.

Text-tv-funktion för analog kanal

Indexsidan på text-tv ger dig information om hur du använder tjänsten. Om text-tv-informationen ska visas korrekt måste kanalmottagningen vara stabil. Annars kanske information saknas eller så går det kanske inte att visa alla sidor.

Du-kan ändra text-tv-sidor genom att trycka på sifferknapparna på fjärrkontrollen.

(1) (text-tv på / mix): Tryck på knappen för att aktivera text-tv-läget efter att kanalen har valts som tillhandahåller tjänsten. Tryck på den två gånger för att överlappa text-tv:n med den aktuella TV-bilden.
② (lagra): Lagra text-tv-sidor.
3 (storlek): Tryck på den här knappen för att visa bokstäverna i dubbel storlek i skärmens övre del. För att visa på den nedre delen trycker du på den igen. För att återgå till normal visning trycker du på den igen.
4 (håll): Används för att stoppa bilden på en viss sida om den markerade sidan är länkad till fl era underordnade sidor som följer automatiskt. Tryck på knappen igen om du vill fortsätta
5 (läge): Används för att välja text-tv-läget (LIST / FLOF). Om du trycker på den här knappen i läget LIST växlar den till läget för att spara lista. I läget för att spara lista kan du välja text-tv-sida genom att trycka på knappen (lagra).
6 (sub-page): Visar den tillgängliga undersidan.

(1) (page up): Visar den nya text-tv-sidan.

1-3 (page down): Visar den föregående text-tv-sidan. 8

(i) (index): Används för att visa innehållet på sidan när du visar text-tv.

(€?) (reveal): Används för att visa dold text (t.ex. svar på frågelekar). För att återgå till normal visning trycker du på den igen.

(cancel): Visar den aktuella sändningen medan du letar efter en sida.

Färgade knappar (röd / grön /gul / blå): Om tv-sändaren använder FASTEXT-systemet, kommer de olika ämnena på en text-tv-sida att vara färgkodade. Du kan välja dem genom att trycka på de färgade knapparna. Tryck på den av dem som matchar det du vill se. Sidan visas med ytterligare färgkodad information som du kan välja på samma sätt. Om du vill visa föregående eller nästa sida trycker du på motsvarande färgade knapp.

Text-tv-sidorna är uppdelade i följande sex kategorier:

Del Innehåll Del Innehåll
A Utvalda sidnummer. D Datum och tid.
B TV-kanalens identitet. E Text.
C	Aktuellt sidnummer eller sökindikeringar.	F	Statusinformation. Text-tv-information.

Installera väggfästessatsen

Installera väggfästessatsen

Objekt för väggmontering (säljs separat) gör det möjligt för dig att montera TV:n på väggen.

För detaljerad information om hur du utför en väggmontering, se de medföljande anvisningarna för väggmontering. Kontakta en tekniker för montering av väggfästet.

Samsung Electronics är inte ansvariga för skador på produkten eller personlig skada på dig själv eller andra om du väljer att montera TV:n själv.

Specifikationer för väggmonteringssats (VESA)

Väggmonteringssatsen medföljer inte utan säljs separat.

Installera väggfästet på en fast vägg som är helt lodrät mot golvet. Vid montering i andra byggmaterial, kontakta närmaste återförsäljare. Om den har installerats i ett tak eller en vägg som lutar kan det resultera i allvarlig personskada.

OBS!

Samsung Electronics är inte ansvariga för skador på produkten eller personlig skada på dig själv eller andra om du väljer att montera TV:n själv.

Standardmåtten för väggfästessatser visas i tabellen nedan.

√ Vid köp av vår väggmonteringssats, medföljer en detaljerad installationsmanual och alla nödvändiga delar för montering.

Använd inte skruvar som är längre än standardmåtten, eftersom de kan orsaka skada inne i TV:n.

För väggmonteringar som inte efterlever VESA-standard för skruvspecifikationer kan skruvarnas längd variera beroende på specifikationerna.

Använd inte skruvar som inte efterlever VESA-standard för skruvspecifikationer.

Fäst inte skruvarna för hårt, då det kan skada produkten eller göra att den ramlar ned och leda till personskada. Samsung ansvarar inte för den här typen av olyckor.

Samsung ansvarar inte för produkt- eller personskada som uppstår till följd av att en väggmontering används som inte är VESA-certifierad eller om kunden underlåter att följa produktinstallationsbeskrivningarna.

Överskrid inte 15 graders lutning vid montering av den här TV:n.

Produktfamilj tum VESA-spec. (A * B) Standardskruv Kvantitet
LCD-TV	19~22	75 X 75100 X 100	M4	4
	23~29 200 X 100
	30~40 200 X 200 M6
	46~55 400 X 400	M8
	57~65 600 X 400
	70~80 800 X 400
	80~ 1400 X 800

Installera inte väggmonteringssatsen när TV:n är påslagen. Det kan leda till personskada på grund av elektriska stötar.

Antistöld Kensington-lås

Kensington-låset är en enhet som används för att fysiskt låsa systemet när det används på en allmän plats. Utseende och låsmetod kan variera beroende på tillverkare. Se bruksanvisningen som medföljer Kensington-låset för rätt användning.

Fitta efter symbolen "☒" på TV:ns baksida.

Intill symbolen “K” finns en Kensingtonskåra.

1. För in läsenheten i Kensington-låset på LCD-TV:n ① och vrid den i läsriktning ②.

2. Anslut Kensington-låskabeln 3.

3. Säkra Kensington-låset mot en skiva eller något annat tungt och fast föremål.

Låsenheten måste köpas separat.

Placeringen av Kensington-låset kan variera beroende på modell.

Montera TV:n mot väggen

Varning!: Om du drar i, trycker på eller klättrar på TV:n kan det göra att den faller ned. Se till att barn inte hänger på eller ruckar på TV:n; om de gör det kan det göra att TV:n välter och detta kan leda till allvarlig skada eller till och med dödsfall. Följ alla säkerhetsanvisningar som medföljer i säkerhetsflyern. För ökad stabilitet, installera antifallenheten, enligt följande.

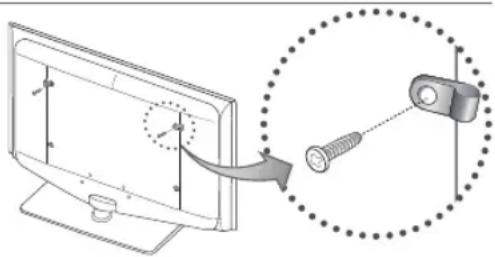

Så här gör du för att undvika att TV:n faller ned:

Eftersom nödvändiga klämmor, skruvar och band inte medföljer måste dessa köpas separat.

1. Skruva i skruvarna ordentligt i klämmorna och dra åt dem mot väggen. Se till att skruvarna är ordentligt fastskruvade i väggen.

Specifikationer för skruvar

För en 23 \~ 29 tums LCD-TV: M4

För en 30 \~ 40 tums LCD-TV: M6

1. Ta bort skruvarna från TV:ns baksida i mitten, skruva fast dem i klämmorna och dra sedan åt skruvarna i TV:n igen.

2. Anslut klämmorna ordentligt mot TV:n och dra sedan åt med ett starkt band och knyt bandet ordenligt.

Setill att alla anslutningar sitter fast ordentligt. Kontrollera anslutningarna så att det inte finns risk att de släpper eller sitter för löst. Om du har några frågor angående säkerheten för dina anslutningar ska du kontakta en professionell fackman.

Installera TV:n ordentligt mot väggen så att den inte faller ned baklänges.

Det är säkert att ansluta bandet så att klämmorna som sitter fast i väggen är i samma nivå eller lägre än klämmorna som sitter fast i TV:n.

Kryt upp bandet innan du flyttar på TV:n.

Läs listan först om du har några frågor om TV:n. Om ingen av de här felsökningstipsen stämmer, besök webbsidan "www.samsung.com", klicka på Support eller kontakta kundsupport på listan på sista sidan.

Problem Lösningar och förklaringar
Bildkvalitet	Prova först av allt att utföra ettbildtestför att bekräfta att TV:n visar testbilden korrekt.(gå till MENU -Support - Självdiagnos - Bildtest) (s. 21)Om testbilden visas korrekt kanske den dåliga bilden orsakats av källan eller signalen.
TV-bilden ser inte så bra ut som den gjorde i butiken.	Om du har en analog kabelbox kan du uppgradera den till en digital box. Använd HDMI- eller •komponentkablar för att få HD-kvalitet på bilden.Kabel-/satellitabonnent: Prova HD-stationer från kanalutbudet.•Antennanslutning: Försök med HD-stationer efter att ha utfört autoprogram.•Många HD-kanaler skalas upp från SD-innehåll (Standard Definition).Ändra kabel-tv-boxens videoupplösning till 1080i eller 720p.•Bekräfta att du littar på TV på minsta rekommenderade avständ baserat på storleken och definitionen av den signal du visar.
Bilden blir förviden: makroblock, små block, prickar, pixligt	Komprimering av videoinnehåll kan orsaka att bilden förvids, speciellt på snabbt rörliga bilder, såsom idrott och actionfilmer.Låg signalnivå eller dålig kvalitet kan orsaka bildstörningar. Det här är inte ett problem med TV:n.
Färgen blir felaktig eller det visas ingen färg.	Om du använder en komponentanslutning ska du se till att komponentkablarna är anslutna till rätt uttag. Felaktiga eller lösa anslutningar kan orsaka färgfel eller en tom skärm.
Det är dålig ljusstyrka på färgerna.	Ändra alternativen förBildi TV-menyn. (gå till lägetBild / Färg / Ljusstyrka / Skärpa)Ändra alternativen förEnergibesparingi TV-menyn. (gå till MENU - Bild - Ekolösning - Energispar)Prova bildåterställning för att visa standardbildinställningen. (gå till MENU - Bild - Bildåterställning)
Det finns en liten prickad linje i skärmens kant.	Om bildstorleken är inställd påAnpassa till skärmändrar du till 16:9. (S. 16)Ändra upplösningen för kabel-tv-box.
Bilden är svartvit.	Om du använder en AV-kompositingång ska du ansluta videokabeln (gul) till det gröna uttaget på komponentingång 1 på TV:n.
När du byter kanaler fryser bilden eller förvids och fördröjs.	Om den är ansluten med kabelbox kan du prova att återställa kabelboxen. Anslut strömsladden igen och vänta tills kabelboxen startar om. Det kan ta upp till 20 minuter.Ställ in upplösningen för kabelboxen som 1080i eller 720p.
Ljudkvalitet	Först av allt, utförLjudtestför att se att TV:ns ljud fungerar.(gå till MENU -Support - Självdiagnos - SLjudtest) (s. 21)Om ljudet är OK kan ljudproblemet har orsakats av källan eller signalen.
Inget ljud eller för lågt ljud på maximal volym.	Kontrollera volymen på den externa enhet som är ansluten till din TV.
Bilden är bra, men det hörs inget ljud.	Ställ in alternativetHögtalarvaltill TV-högtalarepå ljudmenyn. (S. 18)Om du använder en extern enhet ska du se till att ljudkablarna är anslutna till rätt ljudingångar på TV:n.Om du använder en extern enhet ska du kontrollera enhetens ljudutgångsaïternativ (du kanske exempelvis behöver ändra kabelboxens ljudalternativ till HDMI när du har en HDMI ansluten till din TV).Om du använder en DVI till HDMI-kabel krävs en separat ljudkabel.Om TV:n har ett hörlursuttag ska du se till att inget finns inkopplat i det.
Högtalarna avger fel ljud.	Kontrollera kabelanslutningarna. Se till att videokabeln inte är ansluten till en ljudingång.För antenn-/kabelanslutning, kontrollera signalstyrkan. Låg signal kan orsaka förvidet ljud.

Övrig information

Problem Lösningar och förklaringar
Ingen bild, ingen video
Det går inte att slå på TV:n.	Se till att strömsladden sitter i ordentligt i vägguttaget och TV:n.Kontrollera att det finns ström i vägguttaget.•Prova att trycka på POWER-knappen på TV:n för att se till problemet inte ligger i fjärrkontrollen. Om TV:n slås på ska du se avsnittel "Fjärrkontrollen fungerar inte" nedan.
TV:n slås av automatiskt.	Kontrollera om Sovtimer är inställd på Av i menyn Inställning. (S. 19)Om det finns en anslutning mellan TV och dator ska du kontrollera datorns ströminställningar.•Se till att strömsladden sitter i ordentligt i vägguttaget och TV:n.•När du tittar på TV via en antenn- eller kabelanslutning slås TV:n av efter 10 ~ 15 minuter om det saknas signal.
Det finns ingen bild / video.	Kontrollera kabelanslutningarna (ta ur och koppla in alla kablar på TV:n och de externa enheterna)Ställ in din externa enhets (kabel-/digital-tv-box, DVD, Blu-ray etc) videoutgång för att matcha anslutningarna till TV-ingången. Om exempelvis en utgång för en extern enhet är HDMI, ska den anslutas till en HDMI-ingång på TV:n.Se till att de anslutna enheterna är påslagna.Se till att välja TV:ns rätta källa genom att trycka på knappen SOURCE på TV:ns fjärrkontroll.
RF-anslutning (kabel / antenn)
TV:n tar inte emot alla kanaler.	Se till att antennkabeln är korrekt ansluten.Försök med Plug & Play (initial installation) för att lägga till tillgängliga kanaler i kanallistan. Gå till MENU - Inställning - Plug & Play (initial inställning) och vänta på att alla tillgängliga kanaler ska lagras.Verifiera att antennen sitter rätt placerad.
Bilden blir förviden: makroblock, små block, prickar, pixligt	Komprimering av videoinnehåll kan orsaka att bilden förvrids, specielt på snabbt rörliga bilder, såsom idrott och actionfilmer.Låg signal kan orsaka förviden bild. Det här är inte ett problem med TV:n.
PC-anslutning
Meddelandet "Läget stöds inte" visas.	Ställ in datorn utgående upplösning och frekvens så att det matchar upplösningen som stöds av TV:n. (S. 9)
"PC" visas alltid i källistan, även om en dator inte är ansluten.	Detta är normalt; "PC" visas alltid i källistan, även om en dator inte är ansluten.
Videon är bra, men det hörs inget ljud.	Om du använder en HDMI-anslutning ska du kontrollera ljudutgångsinställningen på din dator.
Övrigt
Bilden går inte att visa på helskärm.	HD-kanaler har svarta streck på båda sidor om skärmen vid visning av uppskalat SD-innehåll (4:3).Svarta streck uppe och nere visas på filmer som har bildförhållande som skiljer sig från din TV.Justera alternativet för bildstorlek på din externa enhet eller TV till helskärm.
Fjärrkontrollen fungerar inte.	Byt fjärrkontrollens batterier och sätt polerna (+/-) åt rätt håll.Rengör sensors sändningsfönster på fjärrkontrollen.Prova att rikta fjärrkontrollen direkt mot TV på 5~6 fots avständ.
Kabelboxens fjärrkontroll slås inte TV:n på eller av, eller så justeras inte volymen.	Programmera kabel-tv-boxens fjärrkontroll så att den även fungerar till TV:n. Mer information om SAMSUNG TV-kod finns i bruksanvisningen till kabel-tv-boxen.
Meddelandet "Läget stöds inte" visas.	Kontrollera vilken upplösning som stöds för TV:n och justera den externa enhetens utgående upplösning i enlighet med det. Se inställningama för upplösning på sidan 9 i den här bruksanvisningen.
Det utsöndras en plastodör från TV:n.	Den här lukten är helt normal och försvinner med tiden.
TV:ns Signalinformation är inte tillgänglig i den självdiagnostiska testmenyn.	Den här funktionen är endast tillgänglig med digitala kanaler med en antennanslutning / RF / Coax. (S. 21)
TV:n lutar åt sidan.	Ta bort stativbasen från TV:n och montera på nytt.
Det är svårt att montera stativbasen.	Kontrollera att TV:n är placerad på ett plant underlag. Om du inte kan avlägsna skruvarna från TV:n kan du använda en magnetisk skruvmejsel.
Kanalmenyn är gråmarkerad. (ej tillgänglig)	Menyn Kanal är endast tillgänglig när TV-källa är vald.
Dina inställningar försvinner efter 30 minuter eller varje gång TV:n slås av.	Om TV:n är i läget Butiksdemo kommer ljud- och bildinställningar att återställas var 30:e minut. Ändra inställningarna från Butiksdemo till Hemmabruk i uppgiften för Plug & Play (initial installation). Tryck på SOURCE-knappen för att välja TV och gå sedan till MENU → Inställning → Plug & Play (initial inställning) → ENTER ⚫.
Oavbruten ljud- eller videoförlust. Kontrollera	kabelanslutningar och anslut igen. •Avbrott på ljud eller video kan orsakas av att man använder allför starka eller tjocka kablar. Kontrollera att kablarna är tillräckligt flexibla för att att användas en längre tid. Vid väggmontering rekommenderar vi att du använder kablar med 90 graders anslutare.
Du ser små partiklar när du tittar nära i TV:ns kanter.	Det är en del av produktens design och inte något fel. •
Menyn PIP är inte tillgänglig.	PIP-funktionaliteten är endast tillgänglig när du tittar på en HDMI-, PC- eller komponentkälla.
Meddelandet “Förvängd signal” eller “Svag signal / ingen signal” visas.	Om du använder ett CAM CARD (CI/CI+), ska du kontrollera att det är installerat i den gemensamma gränssnittsplatsen.Om det fortfarande förekommer problem drar du ur CAM CARD från TV:n och för in det i kortplatsen igen.
Du slog av TV:n för 45 minuter sedan och sedan slogs den på igen.	Det är normalt. TV:n har OTA-funktion (Over The Aerial) och driver sig själv för att uppgradera firmware som hämtas under tiden du tittar på TV.
Det finns återkommande bild-/ljudproblem.	Kontrollera och ändra signal/källa.
En reaktion kan inträffa mellan gummidynorna på basstativet och det översta lagret på vissa möbler.	För att förhindra detta ska du använda dynor på den yta på TV:n som kommer i direkt kontakt med möbler.

TFT LCD-panelen har en panel som består av underpixlar som kräver sofistikerad teknik för produktionen. Det kan dock finnas några få mörka eller ljusa pixlar på skärmen. Dessa pixlar har ingen inverkan på produktens prestanda.

Licens

Specifikationer
Panel 1360 X 768 @ 60 Hz
MiljöfaktorerTemperatur vid driftLuftfuktighet vid driftTemperatur vid förvaringLuftfuktighet vid förvaring	10°C till 40°C (50°F till 104°F)10% till 80%, icke kondenserande-20°C till 45°C (-4°F till 113°F)5% till 95%, icke kondenserande
TV-system Analogt: Beroende på ditt landsvalDigital: DVB-T/DVB-C
Färg-/videosystem Analogt: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Ljudsystem BG. OK NICAM. MPEGI
HDMI IN Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanaligt, linjärt PCM 32/44.1/48 kHz, 16/20/24bitsAnalog ljudingång (endast HDMI IN)Datoringång
Vridstativ(Vänster och höger) 0°
Modellnamn LE19C355 LE22C355
Skärmstorlek(Diagonal) 19 inch 22 inch
LjudUtgång 3W X 2 3W X 2
Mätt (BxDxH)StommeMed stativ	461.2 x 59.5 x 322.2 mm461.2 x 161 x 364 mm	535.3 x 82.2 x 365.8 mm535.5 x 171.8 x 420.9 mm
ViktStommeMed stativ	3.9 kg4.2 kg	3.9 kg4.1 kg

Design och specifikationer kan ändras utan föregående meddelande.
Effektspecifikationer och effektförbrukningen finns på etiketten som sitter på produkten.

Index

A

Ansluta till en dator 8

Ansluta till en ljudenhet 8

Antenn 12

Använda favoritkanaler 12

Använda kanalvy 11

Använda schemavy 11

Autojustering 17

Autovolym 18

B

Bakgrundsmusik 25

Balans 17

Batterier 5

Bildinställning 16

Bildspel 24

D

Digital ljudutgång 8

D-sub 8

Dynamisk kontrast 15

Dynamisk 14

E

Energispar 15

EPG 11

Equalizer 17

Extern Högtalare 18

F

Favoritkanal 12

Felsökning 29

Filmläge 15

Fininst. 14

Fjärrkontroll 5

Foton 24

Frekvens 12

Färgton 15

Förstärk 17

G

Grundvy 25

H

HDMI 7

Hudfärg 15

Högtalarval 18

|

Installationsutrymmet 2

K

Kanalhanteraren 12

Klocka 19

Komponent 7

Källa 10

L

License 31

Ljusstyrka 14

Lås 14

M

Markera alla 14

Media Play 22

Melodi 20

Menytransparens 20

Musik 23

N

Navigera 10

Now & Next Guide 11

O

ON-/OFF-knapp 5

Optimal upplösning 9

P

Plug & Play 6

Den här sidan är tom.

Plug & Play-funktionen (förste opsætning)

(i) (indeks): Viser indekssiden (indhold) när som helst, när du ser tekst-tv.

Plug & Play (förste oppsett)

Kilde: Velg TV- eller USB-innhold som skal spilles när TV-en slås på automatisk. USB kan bare velges när en USB-enhet er koblet til TV-en

Antenne (når Kilde er angitt til TV): Velg ATV eller DTV.

Kanal (når Kilde er angitt til TV): Velg ønsket kanal.

Menyspråk ■ : Angi menyspråket.

Foretrukket (Primærspråk, lyd / Sekundærspråk, lyd / Primærspråk, undertekster / Sekundærspråk, undertekster / Primærspråk, tekst-TV / Sekundærspråk, tekst-TV): Velg et språk som blir standardspråket när en kanal velges.

Undertekst
