Produkttyp	Nätverksswitch (Switch)
Modell	DES-1005P
Märke	D-Link
Antal portar	5
Porthastighet	10/100 Mbit/s (Fast Ethernet)
Strömförsörjning	Väggadapter (extern)
Mått (ca.)	120 mm x 90 mm x 30 mm
Vikt (ca.)	0,3 kg
LED-indikatorer	Ström, Länk/aktivitet per port
Stödda kablar	Cat5e eller bättre
Plug & Play	Ja, ingen konfiguration krävs
Höljematerial	Plast
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-10 °C till 70 °C
Luftfuktighet (drift)	10 % till 90 % (icke-kondenserande)
Rengöring	Rengör med torr trasa, inga vätskor
Säkerhetsanvisningar	Endast inomhus, skydda mot fukt
Reservdelar	Nätadapter finns som reservdel
Reparerbarhet	Inga användarrepeterbara delar
Garanti	Standard 2 år (landsspecifikt)

Vanliga frågor - DES-1005P D-LINK

Varför lyser inte drift-LED?

Kontrollera att väggadaptern är korrekt ansluten till ett vägguttag och till switchens strömingångsport.

Hur ansluter jag enheter till switchen?

Använd en nätverkskabel för att ansluta dina nätverksenheter (t.ex. datorer, router) till en av de 5 Fast Ethernet-portarna.

Hur vet jag om en aktiv anslutning finns?

Motsvarande port-LED lyser och blinkar vid aktiv dataöverföring. Detta indikerar en fungerande 10/100 Mbit/s-anslutning.

Switchen känner inte igen en ansluten enhet. Vad göra?

Kontrollera om port-LED lyser. Om inte, byt ut nätverkskabeln eller prova en annan port.

Måste jag konfigurera switchen?

Nej, switchen är Plug & Play. Efter att nätadaptern och enheterna anslutits är den omedelbart redo att användas. Ingen programvara eller konfiguration krävs.

Kan jag ansluta switchen till en router?

Ja, anslut en av portarna till en router eller en annan switch för att utöka nätverket. Använd en vanlig nätverkskabel.

Vad är den maximala kabellängden?

För Fast Ethernet (100Base-TX) är den maximala kabellängden 100 meter (Cat5e eller bättre).

Hur rengör jag switchen?

Rengör höljet med en torr, luddfri trasa. Använd inga vätskor eller rengöringsmedel.

Vilka säkerhetsanvisningar bör jag följa?

Använd switchen endast inomhus och skydda den mot fukt och direkt solljus. Dra ur nätkontakten vid åska.

Får jag teknisk support?

Ja, kontakta D-Link hotline i ditt land. Tyskland: [phone], Österrike: [phone], Schweiz: [phone].

BRUKSANVISNING DES-1005P D-LINK

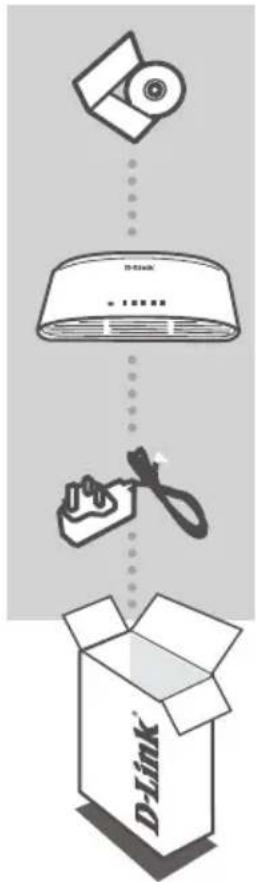

Om någon av artiklarna saknas i förpackningen var vänlig kontakta din återförsäljare.

PRODUKT- INSTALLATION

INSTÄLLNING AV SWITCH

Anslut nätadaptern till ett ledigt vägguttag och anslut sedan den andra änden av nätadapterkabeln till strömuttaget på DES-1005D/DES-1008D-enheten. Lysdioden för strömförsörjning tänds för att bekräfta att enheten är påslagen.

Använd en av de fem portarna på DES-1005D-enheten eller åtta portarna på DES-1008D-enheten för att ansluta dina nätverksenheter med en LAN-kabel.

Lysdioderna tänds när DES-1005D/DES-1008D-enheten ansluts till nätadaptern vilket innebär att du kan ansluta enheter till switchen. När du har kopplat in en enhet tänds motsvarande lysdiod. En blinkande lysdiod betyder att det finns en aktiv 10/100 Mbps anslutning.

FELSÖKNING

PROBLEM MED INSTALLATION OCH KONFIGURATION

1. VAD GÖR JAG OM LYSDIODEN FÖR STRÖMFÖRSÖRJNING INTE TÄNDS?

Kontrollera att nätadaptern är ordentligt ansluten till vägguttaget och kontakten på baksidan av DES-1005D/DES-1008D-enheten.

1. VAD GÖR JAG OM EN ANSLUTEN ENHET INTE HITTAS?

Kontrollera först om portens lysdiod blinkar. Om portens lysdiod inte lyser försöker du ansluta enheten med en annan LAN-kabel.

TEKNISK SUPPORT

D-Link Teknisk Support via Internet: http://www.dlink.se

D-Link Teknisk Support via telefon: [phone]

Vardagar 08.00-20.00
