Archer D2 - Router TP-LINK - Gratis bruksanvisning och manual

Produkttyp	ADSL/VDSL modemrouter med WiFi
Mått (L x D x H)	Cirka 200 x 150 x 30 mm
Vikt	Cirka 300 g
Strömförsörjning	Nätadapter 12 V DC, 1 A
Trådlösa standarder	IEEE 802.11b/g/n (2,4 GHz)
Portar	1 DSL-port, 4 Ethernet RJ45-portar (1 WAN + 3 LAN eller 4 LAN konfigurerbara)
Huvudfunktioner	Internetanslutning via ADSL/VDSL, WiFi-åtkomstpunkt, WiFi-routerläge, anslutningsdelning
Förpackningens innehåll	Archer D2 modemrouter, telefonsladd, Ethernet-kabel, nätadapter, snabbinstallationsguide
Underhåll och rengöring	Håll borta från vatten, eld, fukt och höga temperaturer. Montera inte isär eller reparera själv. Använd en torr trasa för rengöring.
Säkerhet	Använd inte i områden där trådlös kommunikation är förbjuden. Följ säkerhetsanvisningarna. Begränsad garanti på 3 år.
Reservdelar och reparationsmöjligheter	Reparation endast av auktoriserad fackman. Kontakta TP-Links tekniska support för hjälp.
Allmän information	Märke: TP-Link, Modell: Archer D2, Kompatibel med ADSL/VDSL, CE-certifierad.

Vanliga frågor - Archer D2 TP-LINK

Vad gör jag om autentiseringssidan inte visas?

Kontrollera att datorn får en IP-adress automatiskt. Se till att du anger http://tplinkmodem.net korrekt i webbläsarens adressfält. Prova en annan webbläsare. Starta om modemroutern. Om problemet kvarstår, inaktivera och aktivera sedan nätverkskortet igen.

Vad gör jag om LED-statusen inte är korrekt?

Kontrollera anslutningarna (telefonsladd, strömförsörjning). Återställ modemroutern till fabriksinställningarna. Ta bort DSL-filtret och anslut modemet direkt till telefonjacket. Kontakta din internetleverantör (ISP) för att kontrollera DSL-linjens status.

Vad gör jag om jag inte får åtkomst till internet?

Se till att telefonsladden och Ethernet-kabeln är korrekt anslutna. Logga in på webbgränssnittet via http://tplinkmodem.net. Kontrollera VCI/VPI-inställningarna, anslutningstyp, användarnamn och lösenord med din ISP. Återställ fabriksinställningarna och konfigurera om modemet.

Vad gör jag om jag har glömt lösenordet till administrationsgränssnittet?

Återställ routern till fabriksinställningarna genom att hålla in knappen RESET tills LED-lamporna blinkar. Skapa sedan ett nytt lösenord eller använd admin som användarnamn och lösenord.

Hur återställer jag modemroutern till fabriksinställningarna?

När routern är på, håll in knappen RESET tills LED-lamporna ändrar status (vanligtvis 5–10 sekunder), släpp sedan. Du kan också göra det från webbgränssnittet under Systemadministration.

Hur konfigurerar jag routern i WiFi-routerläge (om du redan har ett modem)?

Anslut datorn till routern, öppna en webbläsare och gå till http://tplinkmodem.net. Gå till Avancerat > Driftläge och välj WiFi-routerläge. Routern startar om. Anslut sedan modemet till routerns LAN4/WAN-port med en Ethernet-kabel och slutför konfigurationen under Grundläggande > Internet.

Vad gör jag om jag inte ser WiFi-nätverket?

Kontrollera att WiFi är aktiverat på routern (WiFi-LED-lamporna måste vara tända). Titta på etiketten under routern för standard SSID (nätverksnamn). Se till att enheten är inom räckhåll. Starta om routern. Anslut vid behov till webbgränssnittet för att kontrollera WiFi-inställningarna.

Hur ändrar jag WiFi-lösenordet?

Logga in på routerns administrationsgränssnitt via http://tplinkmodem.net. Gå till inställningarna WiFi eller Trådlöst. Ändra lösenordet (säkerhetsnyckel) och spara. Kom ihåg att återansluta dina enheter med det nya lösenordet.

Hur använder jag appen Tether för att hantera routern?

Ladda ner appen Tether från App Store eller Google Play. Anslut din smartphone till routerns WiFi-nätverk. Öppna appen, skapa ett konto eller logga in, följ sedan instruktionerna för att lägga till din router. Du kan hantera anslutna enheter, föräldrakontroll och WiFi-inställningar.

Vilka säkerhetsanvisningar ska följas?

Håll enheten borta från vatten, eld, fukt och höga temperaturer. Försök inte montera isär eller reparera den själv. Använd endast den medföljande nätadaptern. Använd den inte i områden där trådlös kommunikation är förbjuden. Läs och följ alla säkerhetsanvisningar före användning.

BRUKSANVISNING Archer D2 TP-LINK

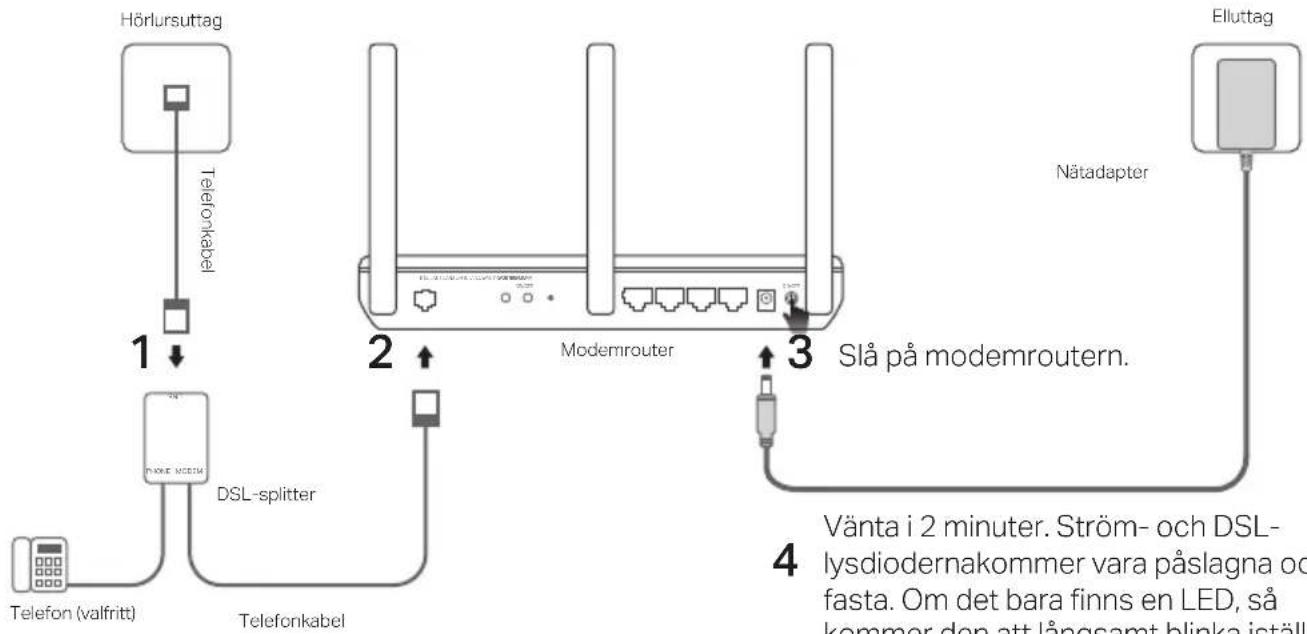

Om du inte behöver telefon-funktionen, anslut bara direkt modemrouter till telefon-uttaget med den medföljande telefonkabeln, följ sedan steg 3 och 4 för att slutföra hårdvaru-anslutning.

* Bilderna kan avvika från faktiska produkter.

Vänta i 2 minuter. Ström- och DSL- lysdiodernakommer vara påslagna och fasta. Om det bara finns en LED, så kommer den att långsamt blinka istället.

Notera: Om LED-statusen är annorlunda, se FAQ> Q2.

Konfigurera via webbläsare

1 Anslut datorn till modemroutern via en trådbunden eller trådlös anslutning

Fast ansluten

Anslut datorn till nätverket (eller 1/2/3/4) port med hjälp av en Ethernet-kabel.

Ethernet-kabel

Trådlöst

Anslut trådlöst med hjälp av SSID (nätverksnamn) och lösenordet för trådlös (Wireless Password) funktion skrivs ut på produktens etikett på undersidan av modemroutern.

2 Konfigurera modemroutern via en webbläsare

A Starta en webbläsare och skriv in http://tplinkmodem.net eller 192.168.1.1. Notera: Om inloggning sidan inte visas, se FAQ > Q1.

http://tplinkmodem.net

B Skapa ett lösenord för framtida inloggningsförsök, eller använd admin för både användarnamn och lösenord på vissa routrar.

C Gå till sidan snabbinställning (Quick Setup)/snabbstart (Quick Start), och följ stegför-steg-anvisningar för att slutföra den inledande konfigurationen.

Nu kan du njuta av ditt Internet.

Har du redan ett modem?

Om du redan har ett modem eller att du får din internet anslutning från ett ethernet uttag, ändra routerläge till Wireless router mode. Följ anvisningarna nedan.

1 Anslut datorn till routern trådbundet (portarna LAN 1/2/3) eller trådlöst.

Notera: Du kan hitta information om nätverksnamn och lösenord på ettiketten som finns på undersidan av routern.

2 Använd en webbläsare för att konfigurera modemet via webb gränssnittet.

A Starta en webbläsare och öppna sidan http://tplinkmodem.net (alternativt http://192.168.1.1).

Notera: Om inloggning sidan inte visas, se FAQ > Q1.

http://tplinkmodem.net

B Skapa ett lösenord för framtida inloggningar.

C Ändra till fliken Advanced och klicka på Operation Mode (Advanced > Operation Mode). Ändra routerläge till (Wireless Router Mode), spara ändringen och vänta till modemet har startat om.

3 Anslut modemet med ethernet kabel till routerns LAN4/WAN port och starta modemet.

Modem Nätadapter Ethernet-kabel

4 Ändra till Basic fliken och klicka på Internet (Basic > Internet) för att slutföra konfigurationen.

Nu kan du njuta av ditt Internet. För mer avancerade inställningar se användarhandboken på TP-Link:s officiella webbplats www.tp-link.com.

Tether App

Appen TP-Link Tether ger ett enkelt och intuitivt sätt att komma åt och hantera din router Du kan blockera ovälkomna enheter aktivera Föräldrakontroll, konfigurera de trådlosa inställningarna och mer.

Skanna QR-koden för att ladda ner appen TP-Link Tether från Apple App Store eller Google Play.

Notera: Tether fungerar inte på visa routers. Var vänligen kontrollera appbeskrivningen innan du laddar ner den..

FAQ (Vanliga frågor)

Q1. Vad kan jag göra om inloggningssidan inte visas?

A1. Om datorn är inställd på en statisk eller fast IP-adress, ändra den för att erhålla en IP-adress automatiskt från modem router.

A2. Kontrollera http://tplinkmodem.net anges korrekt i webbläsaren och tryck på Enter.

A3. Använd en annan webbläsare och försök igen.

A4. Starta om ditt modem routern och försök igen.

A5. Aktivera och deaktivera det aktiva nätverkskortet.

Q2. Vad kan jag göra om inte LED-statusen inte är korrekt?

A1. Kontrollera kablar och att de är korrekt ansluten, inklusive telefonlinjer och nätadapter.

A2. Återställ din router till fabriksinställningarna.

A3. Ta bort DSL-delare, koppla modemet direkt till routerns telefonjack och konfigurera därefter modemroutern genom att följa instruktionerna i snabbinstallationshandboken.

A4. Kontakta din Internet-leverantör för att kontrollera att DSL-linje är i god status.

A5. Om du har försökt alla de förslag ovan och problemet kvarstår, kontakta vår tekniska support.

Svenska

Q3. Vad kan jag göra om jag inte har tillgång till Internet?

A1. Se till att telefon- och Ethernet-kablar är korrekt anslutna.
A2. Försök att logga in på web-sidan av modemroutern med standardadressen http://tplinkmodem.net. Om du kan, försök med följande svar. Om du inte kan, ändra din dator för att hämta en IP-adress automatiskt från router.
A3. Kontakta din Internetleverantör och kontrollera att alla VPI/VCI (eller VLAN-ID), typ av anslutning, användarnamn och lösenord är korrekta. Om inte, byt ut dem med rätt inställningar och försök igen.
A4. Återställ router till fabriksinställningarna och konfigurera modemroutern genom att följa instruktionerna i snabbinstallationshandboken.
A5. Om du har försökt alla de förslag ovan och problemet kvarstår, kontakta vår tekniska support.

Q4. Vad kan jag göra om jag glömt mitt lösenord?

• Web-sidans lösenord:

A. Se FAQ > Q5 för att återställa routern, och skapa sedan ett lösenord för framtida inloggningsförsök, eller använd admin för både användarnamn och lösenord på vissa routrar.

- Lösenord för trådlöst nätverk:

A1. Det förvalda trådlösa lösenord/PIN-kod är tryckt på produktens etikett av modemroutern.

A2. Om den förvalda trådlösa lösenord har ändrats. Logga in på webbsidan för routern för att återställa routern till fabriksinställningarna.

Q5. Återställ din router till fabriksinställningarna?

A1. Med modemroutern påslagen, tryck på och håll ned knappen RESET tills det syns en tydlig förändring i lysdioder, och släpp sedan knappen.
A2. Logga in på routerns webbadministrationssida och gå till sidan för att återställa modemroutern.

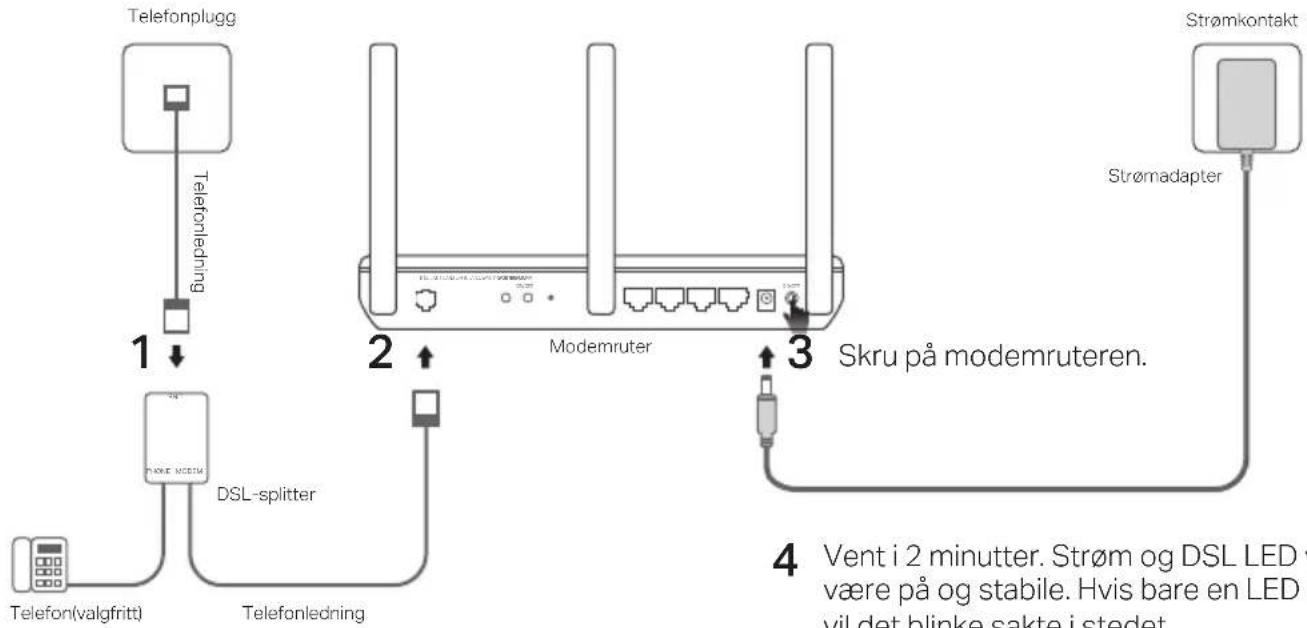

Koble til maskinvaren

Hvis du ikke trenger telefontjenesten, kobler du modemruteren direkte til telefonkontakten med den medfølgende telefonledningen, og deretter følger du trinn 3 og 4 for å fullføre tilkoblingen av maskinvaren.

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten.
• Använd inte skadad laddare eller USB-kabel för laddning av enheten.

• Använd inte någon annan laddare än de rekommenderade.

• Använd inte enheten där trådlösa enheter inte är tillåtna.

• Adaptern måste installeras nära utrustningen och vara lättillgänglig.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link tre års begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EG, 2011/65/EU och (EU)2015/863.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på https://www.tp-link.com/en/ce.
