Tuotetyyppi	ADSL/VDSL-modeemireititin WiFi:llä
Mitat (P x L x K)	Noin 200 x 150 x 30 mm
Paino	Noin 300 g
Virtalähde	Verkkolaite 12 V DC, 1 A
Langattomat standardit	IEEE 802.11b/g/n (2,4 GHz)
Portit	1 DSL-portti, 4 Ethernet RJ45 -porttia (1 WAN + 3 LAN tai 4 LAN konfiguroitavissa)
Päätoiminnot	Internet-yhteys ADSL/VDSL:n kautta, WiFi-tukiasema, WiFi-reitittintila, yhteyden jakaminen
Pakkauksen sisältö	Archer D2 -modeemireititin, puhelinjohto, Ethernet-kaapeli, verkkolaite, pika-asennusopas
Huolto ja puhdistus	Pidä etäällä vedestä, tulesta, kosteudesta ja korkeista lämpötiloista. Älä pura tai korjaa itse. Käytä puhdistukseen kuivaa liinaa.
Turvallisuus	Älä käytä alueilla, joissa langattomat viestinnät on kielletty. Noudata turvallisuusohjeita. Rajoitettu 3 vuoden takuu.
Varaosat ja korjattavuus	Korjaus vain valtuutetun ammattilaisen toimesta. Ota yhteyttä TP-Linkin tekniseen tukeen avun saamiseksi.
Yleistä tietoa	Merkki: TP-Link, Malli: Archer D2, Yhteensopiva ADSL/VDSL:n kanssa, CE-sertifioitu.

Usein kysytyt kysymykset - Archer D2 TP-LINK

Mitä tehdä, jos todennussivu ei tule näkyviin?

Varmista, että tietokone saa IP-osoitteen automaattisesti. Varmista, että kirjoitat http://tplinkmodem.net oikein selaimen osoiteriville. Kokeile toista selainta. Käynnistä modeemireititin uudelleen. Jos ongelma jatkuu, poista verkkosovitin käytöstä ja ota se uudelleen käyttöön.

Mitä tehdä, jos LEDien tila ei ole oikea?

Tarkista liitännät (puhelinjohto, virtalähde). Palauta modeemireititin tehdasasetuksiin. Poista DSL-suodatin ja kytke modeemi suoraan puhelinpistorasiaan. Ota yhteyttä Internet-palveluntarjoajaasi (ISP) tarkistaaksesi DSL-linjan tilan.

Mitä tehdä, jos en pääse Internetiin?

Varmista, että puhelinjohto ja Ethernet-kaapeli on kytketty kunnolla. Kirjaudu verkkokäyttöliittymään osoitteessa http://tplinkmodem.net. Tarkista VCI/VPI-asetukset, yhteystyypi, käyttäjätunnus ja salasana palveluntarjoajaltasi. Palauta tehdasasetukset ja määritä modeemi uudelleen.

Mitä tehdä, jos olen unohtanut hallintaliittymän salasanan?

Palauta reititin tehdasasetuksiin pitämällä RESET-painiketta painettuna, kunnes LEDit vilkkuvat. Luo sitten uusi salasana tai käytä admin käyttäjätunnuksena ja salasanana.

Kuinka palauttaa modeemireititin tehdasasetuksiin?

Kun reititin on päällä, pidä RESET-painiketta painettuna, kunnes LEDit muuttavat tilaa (yleensä 5–10 sekuntia), ja vapauta. Voit tehdä sen myös verkkokäyttöliittymästä kohdassa Järjestelmän hallinta.

Kuinka määrittää reititin WiFi-reititintilassa (jos sinulla on jo modeemi)?

Yhdistä tietokoneesi reitittimeen, avaa selain ja mene osoitteeseen http://tplinkmodem.net. Siirry kohtaan Edistynyt > Toimintatila ja valitse WiFi-reititintila. Reititin käynnistyy uudelleen. Yhdistä sitten modeemi reitittimen LAN4/WAN-porttiin Ethernet-kaapelilla ja viimeistele määritys kohdassa Perus > Internet.

Mitä tehdä, jos en näe WiFi-verkkoa?

Varmista, että WiFi on käytössä reitittimessä (WiFi-LEDien pitäisi palaa). Katso reitittimen alla olevasta tarrasta oletusarvoinen SSID (verkon nimi). Varmista, että laite on kantaman sisällä. Käynnistä reititin uudelleen. Tarvittaessa kirjaudu verkkokäyttöliittymään tarkistaaksesi WiFi-asetukset.

Kuinka vaihtaa WiFi-salasana?

Kirjaudu reitittimen hallintaliittymään osoitteessa http://tplinkmodem.net. Siirry WiFi- tai Langaton-asetuksiin. Muokkaa salasanaa (turva-avain) ja tallenna. Muista yhdistää laitteesi uudelleen uudella salasanalla.

Kuinka käyttää Tether-sovellusta reitittimen hallintaan?

Lataa Tether-sovellus App Storesta tai Google Playsta. Yhdistä älypuhelimesi reitittimen WiFi-verkkoon. Avaa sovellus, luo tili tai kirjaudu sisään ja seuraa ohjeita lisätäksesi reitittimesi. Voit hallita yhdistettyjä laitteita, vanhempien valvontaa ja WiFi-asetuksia.

Mitä turvallisuusohjeita on noudatettava?

Pidä laite etäällä vedestä, tulesta, kosteudesta ja korkeista lämpötiloista. Älä yritä purkaa tai korjata sitä itse. Käytä vain mukana toimitettua verkkolaitetta. Älä käytä sitä alueilla, joissa langattomat viestinnät ovat kiellettyjä. Lue ja noudata kaikkia turvallisuusohjeita ennen käyttöä.

KÄYTTÖOHJE Archer D2 TP-LINK

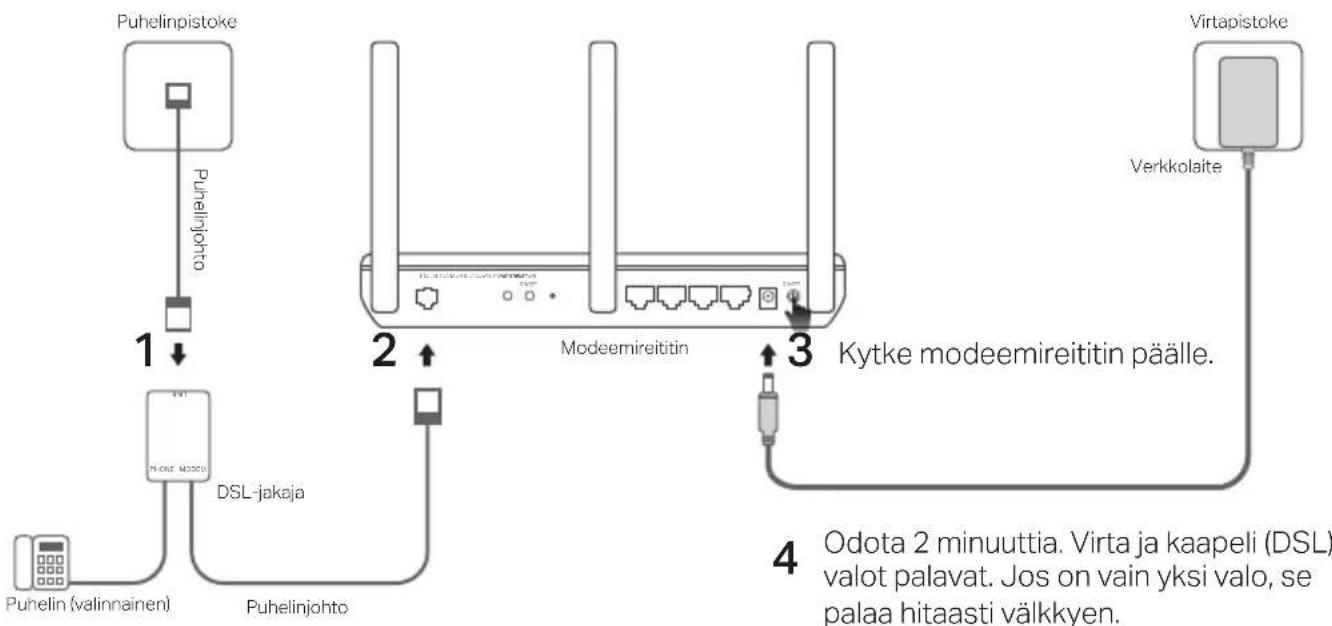

Laitteiston kytkeminen

Jos et tarvitse puhelinpalvelua, kytke modeemireititin suoraan puhelinliitäntään oheisella puhelinkaapelilla ja suorita laitteistoasennus loppuun vaiheiden 3 ja 4 mukaisesti.

4 Odota 2 minuuttia. Virta- ja kaapeli- (DSL) valot palavat. Jos vain yksi valo palaa, se vilkkuu hitaasti.

Huom: Jos valot eivät pala ohjeen mukaan, katso lisäohjeita kohdasta FAQ > K2.

* Kuva saattaa poiketa varsinaisesta tuotteesta.

Määrittäminen Internet-selaimen kautta

1 Tietokoneen kytkeminen modeemireitittimeen langallisesti tai langattomasti

Langallinen

Kytke tietokone LAN-porttiin (tai porttiin 1/2/3/4) Ethernet-kaapelilla.

Langaton

Yhdistä langattomasti käyttämällä SSID:tä (verkon nimi) ja langattoman verkon salasanaa (Wireless Password), joka on painettu modeemireitittimen pohjassa olevaan tuotetarraan.

2 Modeemireitittimen määrittäminen Internet-selaimen kautta

A Käynnistä Internet-selain ja kirjoita http://tplinkmodem.net tai 192.168.1.1. Huomautus: Jos kirjautumissivu ei avaudu, katso kohtaa FAQ > K1.

B Luo salasana tulevia kirjautumisyrityksiä varten tai käytä joidenkin reititinten kohdalla sanaa admin sekä käyttäjätunnuksena että salasanana.

C Siirry Pika-asennus- (Quick Setup) tai Pika-aloitus- (Quick Start) sivulle ja suorita ensikonfigurointi vaiheittaisten ohjeiden mukaisesti.

Nyt voit käyttää Internetiä.

Joko sinulla on modeemi?

Jos sinulla on jo modeemi tai internet-yhteys tulee suoraan Ethernet-seinäpistokkeesta, voit kytkeä langattoman reitittimen tilan. Seuraa alla olevia vaiheita ja määritä asetukset.

1. Kytke tietokone reitittimeen (LAN 1/2/3 -liitäntä) langallisella tai langattomalla yhteydellä.

Huom: SSID (verkkonimi) ja langattoman verkon salasana on painettu tuotteessa olevaan tarraan.

2. Määritä modeemireititin verkkoselaimen avulla.

A. Avaa selain ja kirjoita http://tplinkmodem.net tai 192.168.1.1.

Huomautus: Jos kirjautumissivu ei avaudu, katso kohta FAQ > K1.

http://tplinkmodem.net

B. Luo salasana tulevia kirjautumisyrityksiä varten tai syötä "admin" käyttäjänimeksi ja

salasanaksi joillekin reitittimille.

C. Siirry Lisäasetukset > Käyttötila (Advanced > Operation Mode) -sivulle ja vaihda langattomaan reitintilaan (Wireless Router Mode). Odota, kunnes uudelleenkäynnistys on valmis.

3. Kytke modeemi reitittimen LAN4/WAN-liitäntään Ethernet-kaapelilla.

4. Siirry sitten Perus > Internet (Basic > Internet) lopettaaksesi käyttöönoton.

Nyt voit käyttää Internetiä. Lisäasetukset kuvataan TP-Linkin virallisen sivun käyttöoppaassa osoitteessa www.tp-link.com.

Tether-sovellus

TP-Link Tether -sovellus on yksinkertainen ja intuitiivinen tapa käyttää ja hallinnoida reititintä. Voit estää ei-toivotut laitteet, määrittää lapsilukituksen, konfiguroida langattoman verkon asetukset jne.

Skannaa QR-koodi ja lataa TP-Link Tether -sovellus Apple App Storesta tai Google Playstä.

Huom: Tether ei tue kaikkia reitittimiä. Tarkista yhteensopivuus sovelluksen tiedoista ennen lataamista.

FAQ (usein kysytyt kysymykset)

K1. Mitä voin tehdä, jos kirjautumissivu ei avaudu?

V1. Jos tietokone on määritetty staattiseen tai kiinteään IP-osoitteeseen, muuta asetusta saadaksesi IP-osoitteen automaattisesti modeemireitittimeltä.

V2. Tarkista, että Internet-selaimessa lukee http://tplinkmodem.net, ja paina Enter.

V3. Käytä toista Internet-selainta ja yritä uudelleen.

V4. Käynnistä modeemireititin uudestaan ja yritä uudelleen.

V5. Poista aktiivinen verkkosovitin käytöstä ja ota se taas käyttöön.

K2. Mitä voin tehdä, jos LED-valo ei ole oikea?

V1. Tarkista kaapelit ja varmista, että ne on kytketty oikein, mukaan lukien puhelinjohto ja verkkolaite.

V2. Palauta modeemireitittimen tehdasasetuksiin.

V3. Irrota DSL-jakaja, kytke modeemireititin suoraan puhelinliitäntään ja määritä modeemireititin tämän pikaoppaan ohjeiden mukaisesti.

V4. Pyydä palveluntarjoajaa tarkistamaan, onko DLS-linjan tila kunnossa.

V5. Jos olet kokeillut kaikkia yllä mainittuja ehdotuksia eikä ongelma ole ratkennut, ota yhteys tekniseen tukeen.

Suomi

K3. Mitä voin tehdä, jos en pysty käyttämään Internetiä?

V1. Varmista, että puhelin- ja Ethernet-kaapeli on kytketty oikein. V2. Kokeile kirjautua modeemireitittimen verkkohallintasivulle oletusosoitteella http://tplinkmodem.net. Jos voit, kokeile seuraavia vastauksia. Jos et voi, määritä tietokone hankkimaan IP-osoite automaattisesti modeemireitittimeltä. V3. Ota yhteys Internet-palveluntarjoajaan ja tarkista, että VPI/VCI (tai VLAN ID), yhteystyyppi, tilin käyttäjätunnus ja salasana ovat oikeat. Jos eivät ole, käytä oikeita asetuksia ja yritä uudelleen. V4. Palauta modeemireititin tehdasasetuksiin ja määritä modeemireititin uudelleen tämän pikaoppaan ohjeiden mukaisesti. V5. Jos olet kokeillut kaikkia yllä mainittuja ehdotuksia eikä ongelma ole ratkennut, ota yhteys tekniseen tukeen.

K4. Mitä voin tehdä, jos unohdan salasanani?

- Web-hallintasivun salasana:

V. Nollaa reititin FAQ > K5 -kohdan mukaisesti ja luo sitten salasana tulevia kirjautumisyrityksiä varten tai käytä joidenkin reitinten kohdalla sanaa admin sekä käyttäjätunnuksena että salasanana.

• Langattoman verkon salasana:

V1. Langattoman verkon oletussalasana/PIN on painettu modeemireitittimen tuotekilpeen. V2. Jos langattoman verkon oletussalasana on vaihdettu, kirjaudu reitittimen verkonhallintasivulle ja nouda tai nollaa langattoman verkon salasana.

K5. Miten palautan modeemireitittimen tehdasasetuksiin?

V1. Kun modeemireititin on päällä, paina sen RESET-painiketta, kunnes merkkivaloissa on selvä muutos, ja vapauta sitten painike. V2. Kirjaudu modeemireitittimen verkkohallintasivulle ja siirry järjestelmän hallintasivulle palauttaaksesi modeemireitittimen tehdasasetuksiin.

Kytke laitteisto

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/ce.
