Produkttyp	Kylskåp
Märke	Siemens
Modell	KI22LADD0
Kategori	Inbyggnadskylskåp
Total volym (liter)	322 L (uppskattning)
Kylskåpsvolym (liter)	280 L (uppskattning)
Frysvolym (liter)	42 L (uppskattning)
Mått (H x B x D) i cm	177 x 56 x 55 (uppskattning)
Netto vikt (kg)	65 kg (uppskattning)
Strömförsörjning	220-240 V, 50/60 Hz
Energiklass	A+ (uppskattning)
Årlig förbrukning (kWh)	250 kWh (uppskattning)
Ventilerad kylfunktion	Ja (NoFrost)
Innerbelysning	LED
Temperaturkontroll	Elektronisk
Avfrostning	Automatisk
Vändbar dörr	Ja, vändbar
Klimatklass	SN-ST (10-38°C)
Barnsäkerhet	Ja, lås
Rengöring	Enkel rengöring, släta ytor
Reservdelar	Tillgängliga, hög reparerbarhet
Ljudnivå (dB)	38 dB (uppskattning)

Vanliga frågor - KI22LADD0 SIEMENS

Vilka är de exakta måtten på Siemens KI22LADD0 kylskåp?

De uppskattade måtten är 177 cm höjd, 56 cm bredd och 55 cm djup. Kontrollera manualen för exakta mått.

Hur ställer jag in temperaturen på kylskåpet?

Använd de elektroniska inställningsknapparna på insidan eller framsidan. Rekommenderad temperatur är 4°C för kylskåpet och -18°C för frysen.

Hur rengör jag insidan av kylskåpet?

Koppla ur apparaten, ta bort hyllorna och rengör med en mjuk trasa och tvålvatten. Skölj och torka innan du sätter på den igen.

Varför låter kylskåpet?

Normala ljud kan komma från kompressorn, fläkten eller avfrostningen. Om ljudet är överdrivet, kontrollera att apparaten står plant och att det inte finns några hinder.

Hur vänder jag dörröppningen?

Dörren är vändbar. Följ instruktionerna i manualen: demontera gångjärnen, ta bort dörren och montera den på önskad sida. Kräver grundläggande verktyg.

Har kylskåpet ett automatiskt avfrostningssystem?

Ja, denna modell är utrustad med NoFrost-systemet som förhindrar isbildning och ger automatisk avfrostning.

Hur sparar jag energi med detta kylskåp?

Placera den på en sval och välventilerad plats, täck inte över ventilationsöppningarna och låt inte dörren stå öppen för länge. Måttlig temperaturinställning hjälper också.

Vad gör jag om kylskåpet inte kyler längre?

Kontrollera först strömförsörjningen och säkringen. Se till att termostaten är korrekt inställd. Om problemet kvarstår, kontakta kundtjänst.

Vad är garantitiden för denna modell?

Standard Siemens garanti är vanligtvis 2 år. Du kan förlänga garantin genom att registrera dig på Siemens webbplats.

Var hittar jag reservdelar till KI22LADD0?

Reservdelar finns hos auktoriserade Siemens-återförsäljare eller på den officiella webbplatsen. Använd modellnumret för att identifiera delarna.

BRUKSANVISNING KI22LADD0 SIEMENS

1.2 Symbolförklaringar.... 465

1.2.1 Faronivåer 465

1.2.2 Risksymboler 465

1.2.3 Varningarnas struktur 466

1.2.4 Allmänna symboler 466

Säkerhet 467

2.1 Allmänna säkerhetsanvisningar.... 467

2.1.1 Alla hushållsmaskiner.... 467

Verktyg och hjälpmedel 468

Reparation 469

4.1 Byta dörrpackning.... 469

4.1.1 Ta bort dörrpackning 469

4.1.2 Montera dörrpackning 469

4.2 Byta platt gångjärn 472

4.2.1 Ta bort platt gångjärn 472

4.2.2 Montera platt gängjärn 473

4.3 Byta glidgångjärn.... 474

4.3.1 Ta bort glidgångjärn 474

4.3.2 Montera glidgångjärn 474

4.4 Byta dörrhylla 475

4.4.1 Ta bort dörrhylla.... 475

4.4.2 Montera dörrhylla.... 475

4.5 Byta hylla 476

4.5.1 Ta bort hylla.... 476

4.5.2 Montera hylla.... 476

4.6 Byta utdragbar hylla.... 477

4.6.1 Ta bort utdragbar hylla 477

4.6.2 Montera utdragbar hylla.... 477

4.7 Byta frysdelens hylla.... 478

4.7.1 Ta bort frysdelens hylla 478

4.7.2 Montera frysdelens hylla.... 478

4.8 Byta frukt- och grönsakslåda.... 479

4.8.1 Ta bort frukt- och grönsakslåda 479

4.8.2 Montera frukt- och grönsaksläda 479

4.9 Byta skiljeplatta och lock till frukt- och grönsaksláda.... 480

4.9.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda 480

4.9.2 Montera skiljeplatta och lock till frukt- och grönsakslåda.... 480

4.10 Byta cool fresh-fack.... 481

4.10.1 Ta bort cool fresh-fack 481

4.10.2 Montera cool fresh-fack 481

4.11 Byta utdragbar låda.... 482

4.11.1 Ta bort utdragbar lada 482

4.11.2 Montera utdragbar låda.... 482

4.12 Byta LED-spotlight 483

4.12.1 Ta bort LED-spotlight 483

4.12.2 Montera LED-spotlight 484

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")
Specialverktyg[00342180]

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. If Om spåret för packningen är skadat: - Kontakta kundtjänst.

2. i Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta platt gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren har tagits bort. Se Monteringsanvisning.
Dörren är öppen.

4.2.1 Ta bort platt gångjärn

1. Ta bort de tvä gångjärnsskydden.


1. 1. Lossa på de fyra skruvarna (1).
2. Skjut ut och ta bort dörren (2).

1. 1. Ta bort de fyra skruvarna (1).
2. Ta bort gångjärnen (2).

Gångjärnen har tagits bort.

4.2.2 Montera platt gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta glidgångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren och apparatens dörr är separerade. Se Monteringsanvisning.

4.3.1 Ta bort glidgångjärn

1. Skruva ur de två skruvarna (1).
2. Ta bort det övre gångjärnet (2).
3. Ta bort dörren (3)
4. Skruva ur de två skruvarna (4).
5. Ta bort det nedre gångjärnet (5).

Gångjärnen har tagits bort.

4.3.2 Montera glidgångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.5 Byta hylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.6 Byta utdragbar hylla

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort utdragbar hylla

1. Dra ut den utdragbara hyllan tills lässpärren släpper.

1. Sänk den utdragbara hyllan och sväng ut den åt sidan.

2. Den utdragbara hyllan har tagits bort.

4.6.2 Montera utdragbar hylla

Montera i omvänd ordning.

Reparation

4.7 Byta frysdelens hylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort frysdelens hylla

▶ Dra ut frysdelens hylla.

Montera i omvänd ordning.

Reparation

4.8 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort frukt- och grönsakslåda

4.8.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.9 Byta skiljeplatta och lock till frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda

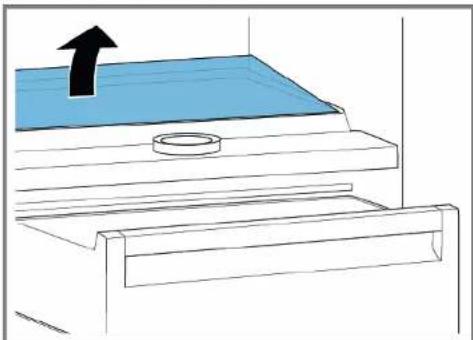

1. Ta bort glasskivan från skiljeplattan.

1. Ta bort frukt- och grönsakslådan.→479

2. 1. Tryck på spaken på undersidan på båda sidorna av skiljeplattan (1).
3. Dra skiljeplattan framåt (2).

1. Lyft upp skiljeplattan och sväng ut den i sidled.

→ Skiljeplattan har tagits bort.

1. 1. Lyft på locket till frukt- och grönsakslådan.

2. Dra locket till frukt- och grönsaksládan framåt och sväng ut det i sidled.

→ Locket till frukt- och grönsakslådan har tagits bort.

4.9.2 Montera skiljeplatta och lock till frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.10 Byta cool fresh-fack

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort cool fresh-fack

▶ 1. Luta cool fresh-facket framát (1).
2. Ta bort cool fresh-facket (2).

Montera i omvänd ordning.

Reparation

4.11 Byta utdragbar låda

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort utdragbar låda

1. Luta den utdragbara lâdan framât (1).
2. Ta bort den utdragbara lädan (2).

Den utdragbara lådan har tagits bort.

4.11.2 Montera utdragbar låda

Montera i omvänd ordning.

Reparation

4.12 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]
Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.12.1 Ta bort LED-spotlight

1. Lossa LED-spotlightens hölje.

1. Dra LED-spotlightens hölje inåt och tryck samtidigt framåt.

Montera i omvänd ordning.
