BRUKSANVISNING CIB1637DC CANDY

Tryk på läsetasten (Interlock) i 3 sekunder.

som regelmessig slår produktet av eller på.

Kjære Kunde,

Säkerhet och underhåll

- WARNING! Produkten och dess åkomliga delar blir varma under användning. Var noga med att undvika beröring av värmeelementen.

- Barn under 8 år som befinner sig i närheten av produkten ska alltid hållas under uppsikt.

- Produkten får användas av barn från 8 års ålder och personer med nedsatt fysisk förmåga, känselförmåga eller mental förmåga, eller personer med bristande erfarenhet eller kunskaper, om de hålls under uppsikt eller instrueras i dess användning på ett säkert sätt och förstår riskerna med den.

• Låt inte barn leka med produkten.

- Rengöring och underhåll får inte utföras av barn utan uppsikt. WARNING! Fett eller olja som värms utan uppsikt kan vara farligt och orsaka brand.

- Försök ALDRIG att släcka en brand med vatten, utan stäng av produkten och täck eldslågorna med exempelvis ett lock eller en brandfilt.

- WARNING! Brandrisk – förvara inte föremål på tillagningszonerna.

- WARNING! Om ytan spricker ska produkten stängas av för att undvika risk för elektrisk chock. Använd inte våtdammsugare för rengöring

- Metallföremål som knivar, gafflar, skedar och lock ska inte placeras på hållens yta eftersom de kan bli varma.

- eventuellt spill ska avlägsnas från locket innan det öppnas. låt hällens yta svalna innan locket stängs.

- Stäng av spishällen med reglaget efter användning – förlita dig inte till kärldetektorn.

- produkten är inte avsedd att användas med hjälp av en extern timer eller ett separat fjärrkontrollsystem .

Fränkopplingsfunktionen måste byggas in i den fasta ledningsdragningen enligt elföreskrifterna.

- i anvisningarna ska uppges vilken typ av sladd som ska användas, med hänsyn till temperaturen på baksidan av produkten.

- Om strömkabeln skadas måste den ersättas av tillverkaren eller dess serviceombud eller liknande behörig person för att undvika fara.

- WARNING! För att undvika fara på grund av oavsiktlig återstälning av värmesäkringen får inte produkten strömförsärjas genom en extern kopplingsanordning, exempelvis en timer, eller anslutas till en krets som slås till och från regelbundet av anläggningen.

Bäste Kund,

vi tackar dig för att du valt induktionshällen CANDY, en produkt som vi är säkra på att du kommer att trivas med i många år.

Läs noga igenom denna instruktionsbok innan spishällen tas i bruk och förvara den för framtida bruk.

Introduktion

Induktionshällen är i stånd att tillfredsställa alla de behov som kräver en tillagning med elektromagnetisk uppvärmning, tack vare ett mikrodatorstyrt och multifunktionellt kontrollsystem, ett bra val för moderna familjer. Denna köksutrustning, som tillverkats av specialmaterial, är otroligt lätt att använda, motständskraftig och säker.

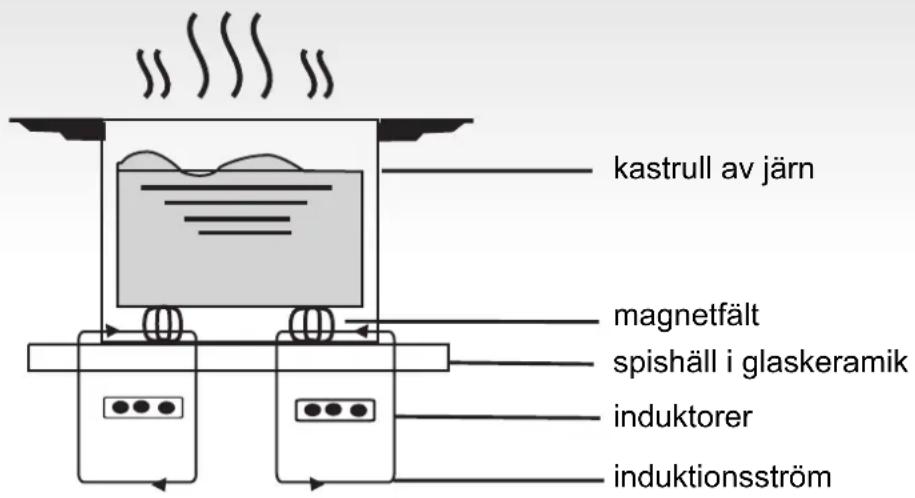

Hur den fungerar

Induktionshällen utgörs av en elektrisk slinga, en yta i ferromagnetiskt material och av ett kontrollsystem. Elektrisk ström skapar ett kraftigt elektromagnetiskt fält runt slingan. Detta skapar en rad med vågor som ger upphov till värmen som sedan överförs till kärlet från hållens kokyta.

kastrull av järn magnetfält spishäll i glaskeramik induktorer induktionsström

Säkerhet

Denna spishäll har skapats för hemmabruk. Eftersom vi hela tiden utvecklar våra produkter förbehåller vi oss rätten att utföra ändringar vid eventuella tekniska rön.

Skydd mot överhettning

En sensor kontrollerar temperaturen inuti hällen. Om temperaturen överskrider säkerhetsgränsen stängs hällen av automatiskt.

- Indikation om föremål på hällen

Om man på hällen placerar en kastrull vars diameter är mindre än 80 mm, små föremål (som knivar, gafflar eller nycklar) eller en icke magnetisk kastrull (till exempel i aluminium), utlöses omedelbart en ljudsignal som sedan hörs i cirka 1 minut. Om problemet kvarstår försätts hällen automatiskt i stand-by.

- Alarm om resterande värme

När hällen används under en längre tid kan resterande värme kvarstå. Bokstaven "H" på displayen tänds till varning för att man inte skall vidröra hällen.

Säkerhet genom självavstängning

Självavstängningen är ytterligare en säkerhetsfunktion för induktionshällen som aktiveras automatiskt om man glömmer bort att stänga av hällen. Den automatiska avstängningen av spishällen beror på den värmenivå som används, i enlighet med nedanstående tabell:

Värmenivå	Kokzonen stängs av automatiskt efter
1-3	8	timmar
4-6	4	timmar
7-9	2	timmar

När kastrullen, efter avslutad kokning, tas bort värmer inte induktionshällen längre och stängs sedan av efter ljudsignalen som pågår under 1 minut.

OBS:

personer som bär pacemaker får endast använda denna köksutrustning under kontroll av läkare.

Installation

Installation av spishällen

1. Gör ett hål i möbeln i enlighet med de mått som visas på ritningen; för en korrekt installation skall det finnas ett utrymme på minst 5 cm. runt ytan. Kontrollera att tjockleken på stödet där hällen skall passas in är minst 30 mm. och att det material det är gjort av klarar höga temperaturer, detta för att undvika att de deformeras på grund av värmen som kommer från spishällen (figur 1).

56⁺⁰·⁴cm 49⁻⁰·⁴cm ±0.1cm ±0.2cm ±0.3cm

(figur 1)

SEAL

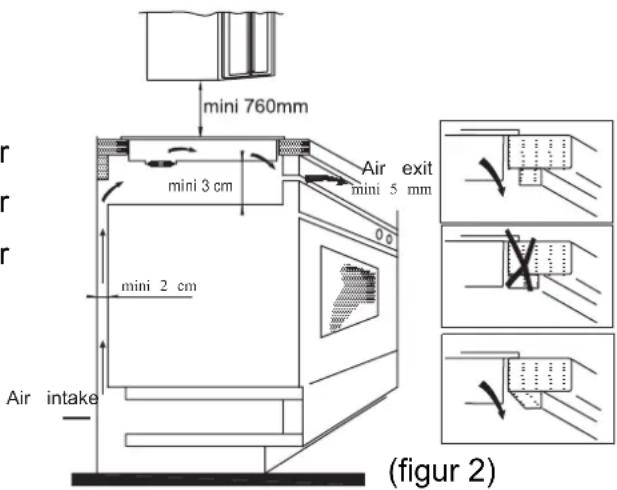

1. Kontrollera alltid att induktionshällen vilar stadigt på stödytan och att den ventileras ordentligt (figur 2).

OBS: mellan spishällen och en eventuell ovanliggande möbel skall det finnas ett utrymme på minst 760 mm.

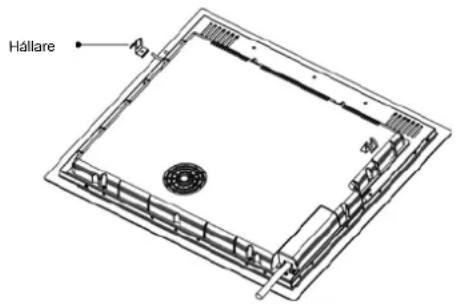

1. Efter att man har placerat hällen skall den sättas fast med hjälp av fyra hållare i stödytan (på det sätt som visas på bilden). Reglera sedan varje hållare på basis av stödytans tjocklek.

Hällare

Säkerhetsåtgärder

(1) Induktionshällen skall installeras av kvalificerad installatör. Utför inte installationen själv.
(2) Induktionshällen får inte monteras på kylskåp, diskmaskiner eller torktumlare.
(3) Induktionshällen skall installeras på ett sådant sätt att en optimal värmeavyttring kan garanteras.
(4) Väggen och området induktionshällen skall vara värmetåliga.
(5) För att undvika skador skall den tunna filmen som häftar spishällen vid stödytan vara värmetålig.

4. Elektriska anslutningar

Anslutningen till elnätet skall göras av kvalificerad personal och i enlighet med gällande normer. Anslutningssätten för hällen visas i figur 3:

Spänning	Elektrisk anslutning
380-415V 3N~
	Svart Brun Grå och blå Gul/grön
220-240V~
	Svart_och Brun	Grå och blå	Gul/grön

Kontrollera att den elektriska anläggningen är utrustad med ett effektivt jordsystem i enlighet med gällande normer och lagar. Anslutning till jordnätet är obligatorisk.

Tillverkningsföretaget avsäger sig allt ansvar för eventuella personskador eller skador på föremål som uppstår på grund av att denna norm inte iakttas.

Om apparaten inte är utrustad med elkontakt skall man sätta på en normaliserad elkontakt på kabeln som är i stånd att klara den belastning som anges på skylten.

Om man önskar en fast anslutning till elnätet skall man placera en omnipolär strömbrytare med ett kontaktavständ på minst 3 mm mellan apparaten och nätet.

Om kabeln är trasig eller skadad får den endast bytas ut av auktoriserad personal.

Kabeln får inte vara klämd.

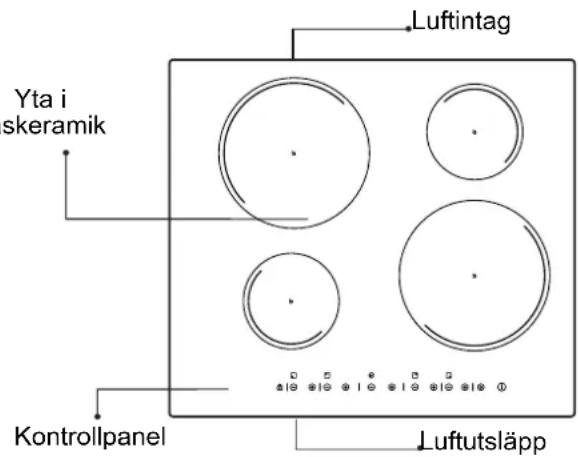

Beskrivning av induktionshällen

Luftintag Yta i skeramik Kontrollpanel Luftutsläpp

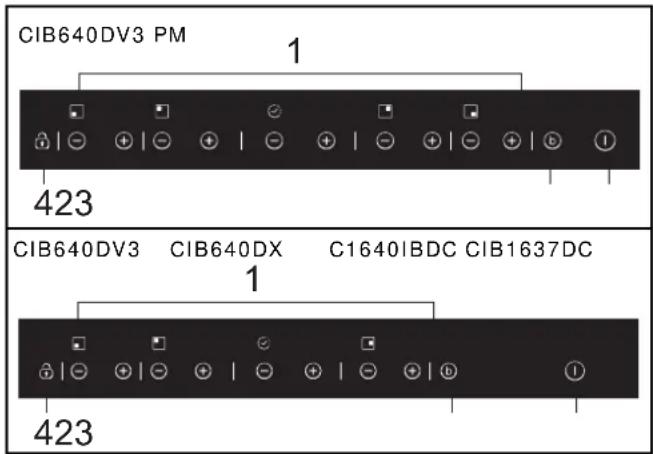

Schema över kontrollpanelen

1. Effektinställning

2. PÅ/AV

3. Boost

4. Knapp för säkerhetslås

Instruktioner för användning

Förberedelser innan användning:

Så fort man slår på spishällen hörs en ljudsignal och alla kontrollampor blinkar under 1 sekund för att indikera att spishällen är i stand-by.

Att placera kastrullen ovanpå den önskade kokzonen

Instruktioner

Efter att man har tryckt på knappen "ON/OFF", visar alla kontrollampor symbolen "-". Välj den kokzon på vilken kastrullen står; kontrollampan för den valda kokzonens värmenivå börjar att blinka. Tryck sedan på knappen "+" eller "-" -", på displayen visas 5 som standardvärde, och reglera den önskade styrkan med hjälp av knappen "+" eller "-" -". Om man samtidigt trycker på knappen "+" och på knappen "-" -" nollställs tidigare inställningar och kokzonen stängs av. Se tabellen på sidan 105 för styrkan på de olika kokzonerna på spishällen.

OBS: efter att man tryckt på knappen "ON/OFF" förblir induktionshällen i standby-läge om inget annat görs inom 1 minuter.

BOOST-funktion (snabbtillagning)

För en snabbare tillagning skall man trycka på knappen "BOOST" efter att man valt kokzon på hällen, därefter visas "P" på displayen.

OBS:

1. BOOST-funktionen håller på i max 5 minuter och därefter återgår hällen till initialinställningen.

2. Boost-funktionen är disponibel för alla kokzoner

3. När Boost-funktionen är aktiverad i den första kokzonen, sänker effektnivån i den andra kokzonen automatiskt till nivå 2 och vice versa. När Boost-funktionen är aktiverad i den tredje kokzonen, sänker effektnivån i den fjärde kokzonen automatiskt till nivå 2 och vice versa.

Att annulera BOOST-funktionen

När BOOST -funktionen är vald, välj den tredje kokzonen (bakre högra) och tryck på BOOST – knappen eller på ”-” – knappen för att annulera BOOST-funktionen. Kokzonen återställs på den tidigare inställda styrkan.

Funktionen Timer

Om mer än 1 zon är på:

- aktivera den valda zonen genom att trycka på knappen "+" eller "-" för den zonen, och de motsvarande siffrorna blinkar

• Till att börja med visar indikatorn "10", ställ in tiden genom att trycka på knappen "+" eller "-". Efter att du ställt in tiden, kan du välja effektnivå för matlagningszonen.
• Ställ sedan in tiden till mellan 1 minut och 99 minuter genom att trycka på knappen "+" eller "-".

Instruktioner för användning

• Tryck på knappen "+" en gång för att öka tiden med en minut ; håll nere knappen "+" för att öka tiden med 10 minuter ;
• Tryck på knappen "-" en gång för att minska tiden med en minut ; håll nere knappen "-" för att minska tiden med 10 minuter ;
• Du kan ställa in effektnivån i läget timer.

Om timern ställs in för mer än 1 zon:

- Timern kan ställas in på alla 4 matlagningszoner. Om du ställer in tiden för flera matlagningszoner samtidigt, tänds decimalpunkter för de aktuella matlagningszonerna.

- på timerdisplayen visas den timer som kommer att löpa ut först. Punkten för den motsvarande zonen är på men blinkande. Så fort nedräkningstimern löpt ut stängs motsvarande zon av. Då visas istället den nya först utlöpande timern och den motsvarande zonen har den blinkande punkten

- Om timern är inställd men inte aktiv på någon zon, fungerar den helt enkelt som timernedräkning.

Märk:

1. Då timern är på 0 minuter, avbryts timern.
2. Då tiden förflutit, stängs den aktuella matlagningszonen av.
3. Efter att timern ställts in, och timerindikatorn har blinkat i 5 sekunder, bekräftas den inställda tiden automatiskt.
4. I läget timer, genom att trycka på timerns knapp "+" och "-" samtidigt, återgår effektinställningen till "0", och tiden avbryts.

Säkerhetsfunktion: för att garantera barnens säkerhet har induktionshällen utrustats med en låsfunktion.

För att låsa den skall man hålla knappen "låsanordning" (Interlock) nedtryckt: spishällen blockeras, displayen för timern visar symbolen "Lo" och alla andra funktioner är urkopplade.

Avaktivering: tryck på knappen "låsanordning" (Interlock) i 3 sekunder.

Val av kastruller för matlagning

stekpanna av järn för stekning

eldfast form av järn

stekpanna av järn

kokkärl i rostfritt lackat stål

lackad kastrull

järntallrik

1. Det finns ett flertal redskap som lämpar sig för kokning på elektrisk spishäll. Denna spishäll är i stånd att identifiera dem och testa dem med hjälp av en av följande metoder:

placera kastrullen på en kokzon. Om det på indikatorn för denna kokzon visas en värmenivå betyder detta att kastrullen är lämplig; om i stället symbolen“ U”visas betyder detta att kastrullen inte är lämpad för bruk på induktionshäll.

1. Sätt en magnet på kastrullen: om magneten dras till kastrullen betyder detta att kastrullen är lämplig för bruk på elektrisk håll.

OBS: Kastrullens botten skall innehålla material som möjliggör magnetisk ledning. Kastrullen skall ha en platt botten med en diameter som överskrider 14 cm.

Rengöring och underhåll

Ytan på spishällen kan rengöras på följande sätt:

Typ av smuts Rengör på följande sätt Material till rengöringen
lätt smuts med varmt vatten; torka torrt svamp
mycket smuts	med varmt vatten och torka av med en speciell svamp för glaskeramik	speciell svamp för glaskeramik
beläggningar	häll vitvinsvinäger på beläggningen och rengör med en mjuk trasa eller använd ett speciellt rengöringsmedel	speciellt häftpapper för glaskeramik
Socker, plast eller smält aluminium	För att avlägsna resterna använd en skrapa som lämpar sig för glaskeramik (för att skydda glaset är det bättre att använda en produkt med silikon)	speciellt häftpapper för glaskeramik

OBS: koppla ur köksutrustningen från strömtillförseln innan den rengörs.

Felindikationer och kontroll

Om ett fel uppstår aktiverar induktionshällen automatiskt en skyddsfunktion och följande koder visas på displayen:

Problem Möjlig orsak Lösning
F0/F1/F2 fel på fläkten kontakta leverantören
F3-F8 fel på temperatursensorn kontakta leverantören
E1/E2	felaktig spänning	kontrollera strömtillförseln Efter denna kontroll slå på apparaten igen
E3/E4 felaktig temperatur kontrollera kastrullen
E5/E6	otillräcklig värmespridning	slå på apparaten igen efter att den svalnat

Detta är en lista över de vanligaste felen.

Montera inte ned induktionshällen på egen hand, detta för att undvika risker eller att den skadas ytterligare.

TEKNISK KUNDTJÄNST

Innan man kontaktar den tekniska kundtjänsten

Om utrustningen inte fungerar som den ska rekommenderar vi att du kontrollerar följande:

- att kontakten är ordentligt isatt i eluttaget.

- läs felsökningtabellen på sidan 11.

Om apparaten, efter dessa kontroller, fortfarande inte fungerar stäng av den utan att montera ned den och kontakta den tekniska kundtjänsten.

Speciell deklaration

Allt innehåll i denna instruktionsbok har noga kontrollerats. Tillverkaren avsäger sig emellertid allt ansvar för eventuella fel eller utebliven text i den tryckta versionen.

Eventuella ändringar i denna instruktionsmanual kan göras utan att meddelandeplikt föreligger.

VIKTIGT: avyttra inte denna produkt som hushållsavfall. Den skall avyttras separat.

Denna köksutrustning är tillverkad i enlighet ned EU-direktiv 2012/19/EU beträffande avyttring av elektrisk och elektronisk utrustning.

Vetskapen om att denna produkt har utformats i enlighet med gällande direktiv är behjälplig vad det gäller att förebygga eventuella hälso- och miljöskador som en annan typ av avyttring kan leda till.

Denna symbol indikerar att produkten inte kan avyttras som vanligt hushållsavfall, men på stationer för återanvändning av elektriskt och elektroniskt material.

För ytterligare information om hantering, avyttring och återanvändning av denna produkt, kontakta den lokala uppsamlingsplatsen eller den affär där produkten har köpts.
