CIB1637DC - Liesi CANDY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Induktioliesi
Merkki	Candy
Malli	CIB1637DC
Keittoalueiden lukumäärä	4
Keittotasotyyppi	Induktio
Sähkönsyöttö	220-240 V~ tai 380-415 V 3N~ (kytkennästä riippuen)
Taajuus	50/60 Hz
Booster-toiminto (nopea kypsennys)	Kyllä, enintään 5 minuuttia
Ajastin	Ohjelmoitavissa 1–99 minuuttiin
Ohjauslukitus (lapsilukko)	Kyllä
Automaattinen turvasammutus	Kyllä, tehotasosta riippuen (2–8 tuntia)
Keittoastian tunnistus	Kyllä, äänimerkillä jos ei yhteensopiva tai halkaisija < 80 mm
Jäännöslämmön ilmaisin	Kyllä, näyttö « H »
Keittopinta	Keraaminen lasi
Puhdistus	Kuuma vesi, sieni, valkoviinietikka, kaavin sitkeille tahroille
Leikkausmitat (L x S)	Noin 560 x 490 mm (arvio)
Vähimmäisetäisyys yläkaappeihin	760 mm
Työtason vähimmäispaksuus	30 mm
Ilmanvaihtotila	50 mm leikkauksen ja seinien välillä
Nettopaino	Noin 8 kg (arvio)
Energialuokka	Ei määritelty

Usein kysytyt kysymykset - CIB1637DC CANDY

Kuinka käyttää Booster-toimintoa liedellä?

Valitse haluamasi keittoalue ja paina BOOST-painiketta. Näyttöön tulee P. Toiminto kestää enintään 5 minuuttia ja palaa sitten edelliselle tasolle. Huom: Booster yhdellä alueella rajoittaa viereisen alueen tehoa.

Kuinka asettaa ajastin useille alueille?

Aktivoi alue +/- -painikkeilla ja paina sitten ajastimen painiketta. Aseta aika 1–99 minuuttiin. Usean alueen tapauksessa desimaalipisteet vilkkuvat; näyttö näyttää lyhimmän jäljellä olevan ajan. Ajastinta voidaan käyttää myös yksinkertaisena takalaskurina ilman aktiivista aluetta.

Kuinka lukita ohjaimet lapsilukolla?

Paina lukitus-painiketta. Näyttöön tulee Lo ja kaikki ohjaimet on lukittu paitsi ON/OFF. Avaa lukitus painamalla samaa painiketta 3 sekunnin ajan.

Millaiset kattilat sopivat induktioliedelle?

Käytä ferromagneettisia materiaaleja (ruostumaton teräs, valurauta, emaloitu). Tarkista magneetilla: jos se tarttuu, se on yhteensopiva. Halkaisijan on oltava yli 80 mm (mieluiten >140 mm, jotta se tunnistetaan). Vältä alumiinia, lasia ja keraamia.

Kuinka puhdistaa keraaminen keittotaso?

Lievään likaan käytä kosteaa sientä ja kuumaa vettä. Sitkeisiin tahroihin levitä valkoviinietikkaa tai erikoispuhdistusainetta keraamiselle lasille. Sulan sokerin tai muovin poistamiseksi raaputa kuumana sopivalla kaapimella. Irrota laite aina verkosta ennen puhdistusta.

Mitä virhekoodit F0/F1/F2 ja E1/E2 tarkoittavat?

Koodit F0/F1/F2 tarkoittavat tuulettimen ongelmaa (ota yhteyttä huoltoon). E1/E2 ilmaisevat epänormaalia jännitettä: tarkista sähkönsyöttö ja käynnistä uudelleen. E3/E4 liittyvät kattilan lämpötilaan, E5/E6 riittämättömään säteilyyn (anna jäähtyä).

Mitä tehdä, jos keittotaso ei syty?

Tarkista, että pistoke on kunnolla kiinni ja että virtakatkaisin ei ole lauennut. Varmista, että syöttöjännite on oikea (220-240V). Jos ongelma jatkuu 1 minuutin käyttämättömyyden jälkeen, laite on valmiustilassa; paina ON/OFF uudelleen.

Mitkä ovat tärkeitä turvatoimia?

Älä koskaan jätä öljykeittoa ilman valvontaa. Tulipalon sattuessa älä käytä vettä; peitä liekki. Pidä alle 8-vuotiaat lapset loitolla. Älä säilytä mitään pinnalla. Jos lasi on säröillä, sammuta laite sähköiskun välttämiseksi.

Voinko käyttää alumiinikattiloita tällä liedellä?

Ei, alumiini ei ole yhteensopiva induktion kanssa, koska se ei ole ferromagneettinen. Liede ei kuumene ja äänimerkki kuuluu. Käytä vain ruostumattomasta teräksestä, valuraudasta tai emaloituja astioita.

Mitkä leikkausmitat tarvitaan asennusta varten?

Varaa leikkaus, jonka koko on noin 560 x 490 mm (tarkista kaavio ohjeista). Jätä vähintään 50 mm tila leikkauksen reunan ja seinien väliin. Työtason paksuuden on oltava vähintään 30 mm ja lämmönkestävä.

KÄYTTÖOHJE CIB1637DC CANDY

Turvallisuus ja huolto

• VAROITUS: Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskettamasta lämmitysvastuksia.
• Alle kahdeksanvuotiaita lapsia ei saa päästää laitteen lähelle ilman jatkuvaa valvontaa.
• Yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajallinen tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta, jos heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta
• käytöstä ja siihen liittyvistä vaaroista.
• Lapset eivät saa leikkiä tällä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. VAROITUS: Ruoan kypsentäminen öljyssä tai rasvassa ilman valvontaa on vaarallista ja voi aiheuttaa tulipalon.
• ÄLÄ KOSKAAN yritä sammuttaa paloa vedellä, vaan kytke laite pois päältä ja yritä sitten tukahduttaa tuli esim. kannella tai sammutuspeitteellä. VAROITUS: Tulipalon vaara: älä säilytä mitään liesitasoilla.
• VAROITUS: Jos pinnassa on halkeama, kytke laite pois päältä välttääksesi sähköiskun vaaran.
• Älä puhdista laitetta höyrypesurilla.
• Metalliesineitä kuten veitsiä, haarukoita, lusikoita tai kansia ei

pidä asettaa liesitasolle, koska ne saattavat kuumentua.

• Pyyhi roiskeet kannen päältä ennen sen avaamista.
• Lieden pinnan tulee antaa jäähtyä ennen kannen sulkemista.
• Sammuta liesi säätimestä käytön jälkeen, älä luota pelkkään keittoastian tunnistimeen.
• laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko-ohjausjärjestelmän avulla. Kiinteästi kytketyn laitteen virran on oltava kytkettävissä pois säännösten mukaisesti.

- ohjeissa on mainittava käytettävän johdon tyyppi ottaen huomioon laitteen takapinnan lämpötila.

- Jos virtajohto on vaurioitunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai tämän valtuuttama huoltomies tai henkilö, jolla on vastaava pätevyys.

- HUOMAUTUS: Jotta vältetään ylikuumenemissuojan asetuksen vahingossa tapahtuvan muuttamisen aiheuttama vaara, laitteen virransyöttöä ei saa järjestää ulkoisen kytkentälaitteen, kuten ajastimen, kautta, eikä laitetta saa kytkeä virtapiiriin, jonka virta kytkeytyy säännöllisesti päälle ja pois päältä.

Arvoisa asiakas,

Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin.

Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten.

Johdanto

Induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja korjaistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille.

Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma.

Toiminta

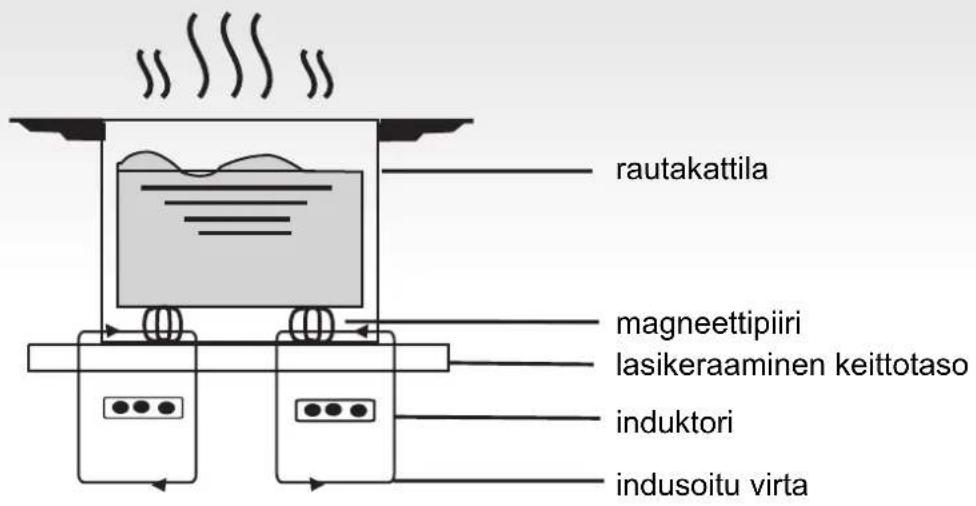

Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ja ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä.

Turvallisuus

Olemme suunnitelleet tämän keittotason kotitalouskäyttöön.

Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia.

Ylikuumenemissuoja

Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammuu automaattisesti.

Ilmoitus keittolevyllä olevista esineistä

Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm, tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei-magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan.

Jälkilämmön hälytys

Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain "H" varoittaa koskemasta keittotasoon.

Suoja automaattisammutuksella

Automaattisammutus on yksi induktiokeittotason suojatoimista.

Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta:

Tehotaso	Aika, jonka jälkeen keittoalue sammuu automaattisesti
1-3	8
4-6	4
7-9	2

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu.

Huomio

Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus

Asennuksen suoritus

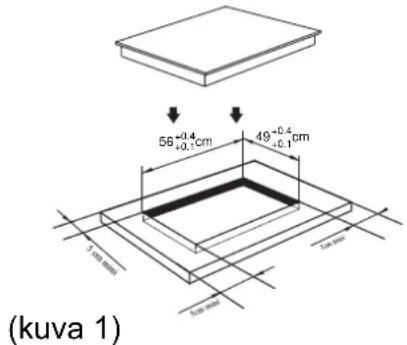

1. Tee reikä huonekalun pintaan kuvassa annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki, johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1).

1. Varmista aina, että induktiokeittotaso on lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

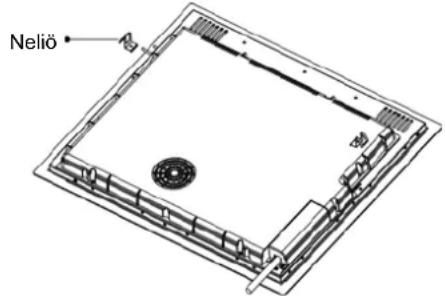

1. Asetettuasi keittotason, kiinnitä se tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan.

Varotoimenpiteet

(1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse. (2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle. (3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö. (4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä. (5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi.

4. Sähkökytkennät

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3:

Jännite	Johtojen liitäntä
380-415V 3N~	1L1	2L2	3N	45 1
	RuskeaMusta Sininen Keltainen/vihreä
220-240V ~	1L	2L	3N	45 1
	Sininen Keltainen/vihreäRus

skea ja

Varmista, että sähkölaitteisto on varustettu tehokkaalla maadoituksella säädösten ja määräysten mukaan. Maadoitus on pakollista.

Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä.

Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen.

Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm.

Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta. Kaapeli ei saa taittaa tai litistää.

Induktiokeittotason kuvaus

Ohjauspaneelin kaavio

1. Tehon säätö
2. Boost
3. ON/OFF 4. Turvalukituksen painike

Käyttöohjeet

Valmistelut ennen käyttöä:

Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle.

Toimintaohjeet

Painikkeen "ON/OFF" painamisen jälkeen kaikki valodiodit näyttävät merkkiä "-". Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai "-", näytössä näkyy standardiasetuksena 5. Säädä painikkeilla "+" tai "-" haluttu tehotaso.

Painamalla yhtä aikaa painikkeita "+" ja "-", aikaisemmat asetukset nollataan ja keittotason alue sammuu.

Katso taulukosta sivulla 55 keittotason eri alueiden tehot.

Huomio: painettuasi painiketta "ON/OFF", induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin.

BOOST-toiminto (pikalämmitys)

Keittämisen nopeuttamiseksi, paina painiketta "BOOST" valittuasi keittoalueen. Näytössä näkyy "P".

Huomio:

1. BOOST-toiminto kestää korkeintaan 5 minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin.
2. Tehostintoiminto toimii kaikilla keittoalueilla.
3. Kun tehostintoiminto on käytössä ensimmäisellä keittoalueella, toisen keittoalueen teho laskee automaattisesti tasolle 2 ja päinvastoin. Kun tehostintoiminto on käytössä kolmannella keittoalueella, neljännen keittoalueen teho laskee automaattisesti tasolle 2 ja päinvastoin.

"BOOST"-toiminnon peruutus

Kun BOOST-toiminto on valittuna, valitse kolmas (oikealla, takana) keittoalue ja paina BOOST-painiketta tai "-"-painiketta peruuttaaksesi BOOST-toiminnon. Keittoalue palautuu nyt alkuperäiseen asetukseen.

Ajastus

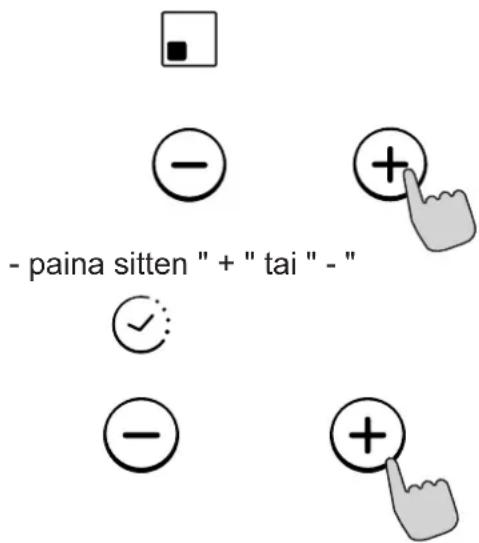

Jos useampi kuin 1 alue on päällä

- aktivoi valittu alue painamalla sen "+" tai "-" -näppäimiä. Vastaavat numerot alkavat vilkkua.

• Aluksi ilmaisin näyttää "10", aseta aika painamalla "+" tai "-" -näppäintä. Kun aika on asetettu, voi valita keittoalueen tehotason.
• Aseta sitten aika 1 minuutin ja 99 minuutin välille painamalla "+" tai "-" -näppäintä.

Käyttöohjeet

• Painamalla "+"-näppäintä kerran, lisäät aikaa yhdellä minuutilla; pitämällä "+"-painiketta, lisäät aikaa 10 minuuttia;
• Painamalla "-"-näppäintä kerran, vähennät aikaa yhdellä minuutilla; pitämällä "-"-painiketta, vähennät aikaa 10 minuuttia;
• Voit asettaa tehotason ajastintilassa.

Jos ajastin on asetettu useammalle kuin yhdelle alueelle

- Ajastin voidaan asettaa kaikille neljälle keittoalueelle. Kun asetat ajan usealle keittoalueelle samanaikaisesti, ovat kyseisten keittoalueiden desimaalipisteet päällä.

- Ajastinnäytöllä näkyy ajastin, joka päättyy ensimmäisenä. Vastaavan alueen pilkku on päällä mutta vilkkuu. Kun laskuri päättyy, sammuu vastaava alue. Tämän jälkeen näyttöön tulee seuraavaksi päättyvä ajastin ja vastaavan alueen pilkku vilkkuu.

- Jos ajastin on asetettu mutta ei millekään alueelle, toimii se pelkkänä aikalaskurina.

Huomautus:

1. Kun ajastin on 0 minuuttia, se perutaan.
2. Kun aika kuluu loppuun, kyseinen keittoalue sammuu.
3. Ajastimen asetuksen jälkeen, ajastimen ilmaisin vilkkuu 5 sekuntia ja asetettu aika vahvistetaan automaattisesti.
4. Ajastintilassa, painamalla "+" tai "-" -näppäintä samanaikaisesti, palaa tehoasetus "0"-tilaan ja aika perutaan.

Turvatoiminto

Lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella.

Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli "Lo" ja kaikki muut toiminnot ovat poissa päältä.

Lukituksen avaaminen

Pidä lukituslaitteen (Interlock) painiketta painettuna 3 sekunnin ajan.

Kattiloiden valinta

paistettuja ruokia varten

teräskattila

valurautakasari

valurautapannu, valurautapaistinpannu

emaloitu teräskeitin

emalikattila

valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla. Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista:

Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli "∪", kattila ei sovi induktiokeittotasolle.

1. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva käytettäväksi induktiokeittotasolla.

HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion.

Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

Puhdistus ja huolto

Keittotason pinta on puhdistettava seuraavalla tavalla:

Likatyyppi Miten puhdistetaan Puhdistukseen käytettävä		väline
vähän likainen kuumalla vedellä, kuivaa sen jälkeen sieni
erittäin likainen kuumalla vedellä ja kuivaa sittenlasikeramiikalle tarkoitetulla hankaussienellä.		lasikeramiikalle tarkoitettu erikoissieni
pinttynyt lika Kaadavaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta.		lasikeramiikalle tarkoitettu tarrapaperi
sulanut sokeri, muovi tai alumiinipoistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta).		lasikeramiikalle tarkoitettu tarrapaperi

Huomio: kytke kodinkone irti ennen puhdistamista.

Vikailmoitus ja tarkistus

Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit:

Ongelma Mahdolliset syyt ratkaisu
F0/F1/F2 vika tuulettimessa ota yhteyttä myyjään
F3-F8 lämpötila-anturissa vika ota yhteyttä myyjään
E1/E2 normaalista poikkeava sähköjännite		tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle.
E3/E4 normaalista poikkeava lämpötila tarkista kattila
E5/E6 riittämätön lämmön säteily		sytytä laite uudestaan sen jälkeen kun se on jäähtynyt

Tämä on luettelo yleisimmistä vioista.

Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa.

ASIAKASPALVELU

Ennen tekniseen tukeen soittamista

Jos laite ei toimi suosittelemme:

—tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan; —tarkistamaan yllä annetun taulukon yleisimmistä vioista.

Jos vian syytä ei löydy:

sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus

Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista.

Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.

HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen.

Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2012/19/EU mukaisesti.

Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia, jos laite hävitettäisiin muulla tavalla.

Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyskeskukseen.

Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.
